Ler gráficos com escalas e bases comparáveis

Antes de comparar números, descubra o que o gráfico representa. Um gráfico de barras costuma colocar categorias lado a lado para compará-las. Um gráfico de linhas costuma acompanhar uma medida ao longo de uma sequência, como meses ou anos.

Em ambos, a imagem sozinha não basta: leia as informações que a enquadram.

Procure estas pistas em inglês:

• title = título: apresenta o assunto.
• axis = eixo: organiza categorias, períodos ou valores. Axes é o plural.
• legend ou key = legenda: explica cores, símbolos ou linhas.
• source = fonte: informa a origem dos dados.

Também identifique a unidade (por exemplo, percent ou students), o período e o conjunto a que os dados se referem.

Faça quatro perguntas antes de tirar uma conclusão:

1. Qual variável foi medida? Aqui: número de estudantes/visitas, conforme o rótulo e o título.
2. Qual é a unidade? Contagem de estudantes, não porcentagem.
3. Qual período é coberto? Spring 2024.
4. Qual conjunto aparece? Os alunos dos 7º, 8º e 9º anos nos registros da biblioteca.

Não transforme esse resultado em uma afirmação sobre “todos os estudantes” ou sobre outros anos: o conjunto mostrado delimita o que o gráfico permite dizer.

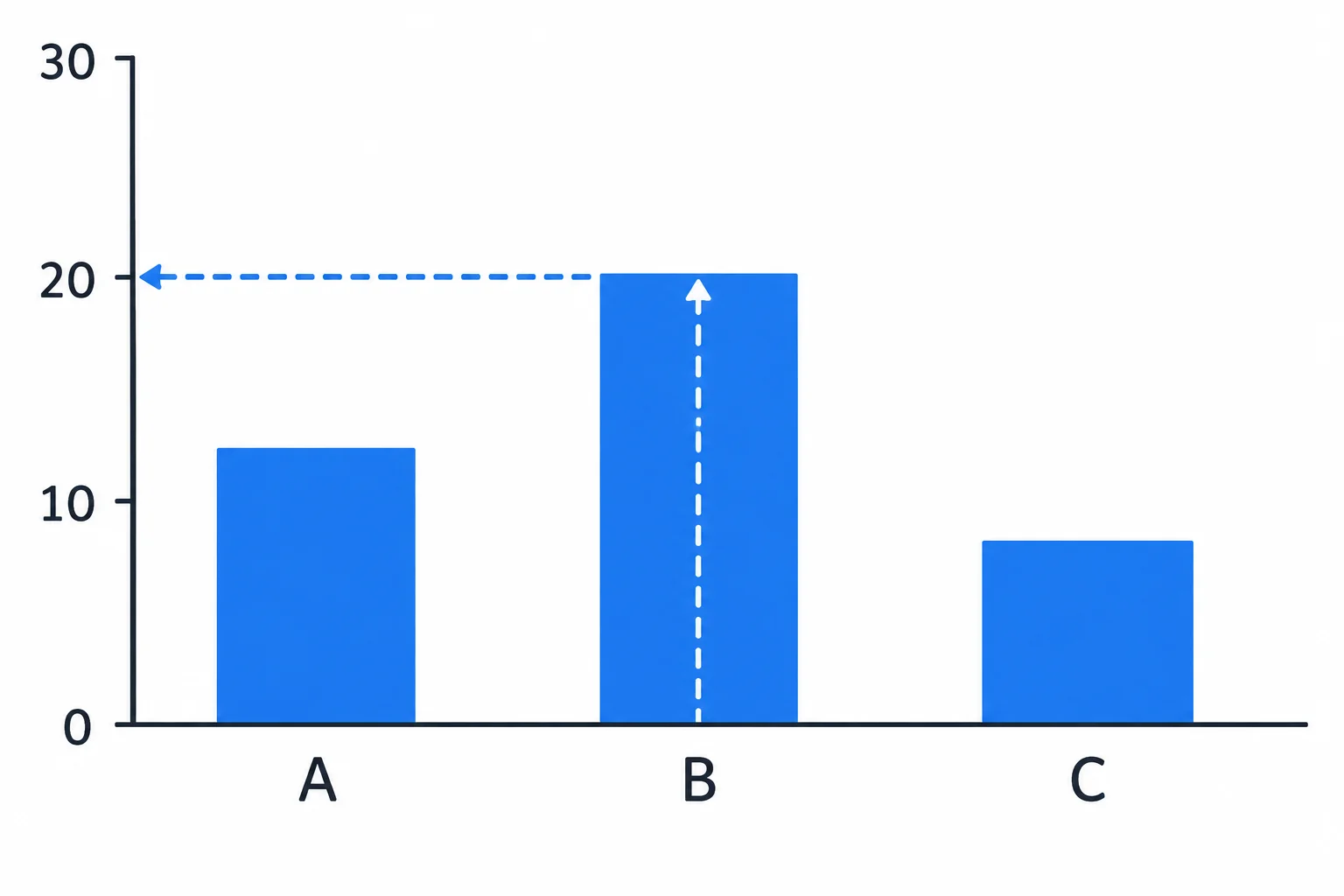

Para recuperar um valor, faça um percurso simples:

1. Encontre a categoria no eixo horizontal ou o período no eixo horizontal.
2. Siga até a barra ou o ponto correspondente.
3. Vá até o eixo numérico e leia a marca alcançada.
4. Mantenha a unidade do eixo na resposta.

Em uma escala linear, as marcas avançam sempre pelo mesmo intervalo. Se aparecem 0, 10, 20 e 30, cada intervalo vale 10 — não importa a altura visual da barra ou a posição do ponto.

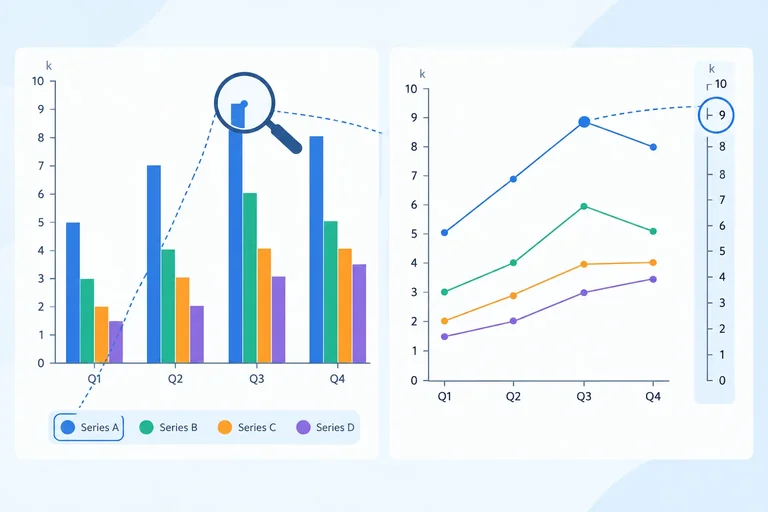

Em gráficos com mais de uma série, não leia uma barra ou linha sem antes conferir a legend ou key (legenda/chave).

A legenda associa uma cor, um símbolo ou um estilo de linha a cada série. Depois, localize a série certa e faça o mesmo percurso até a escala.

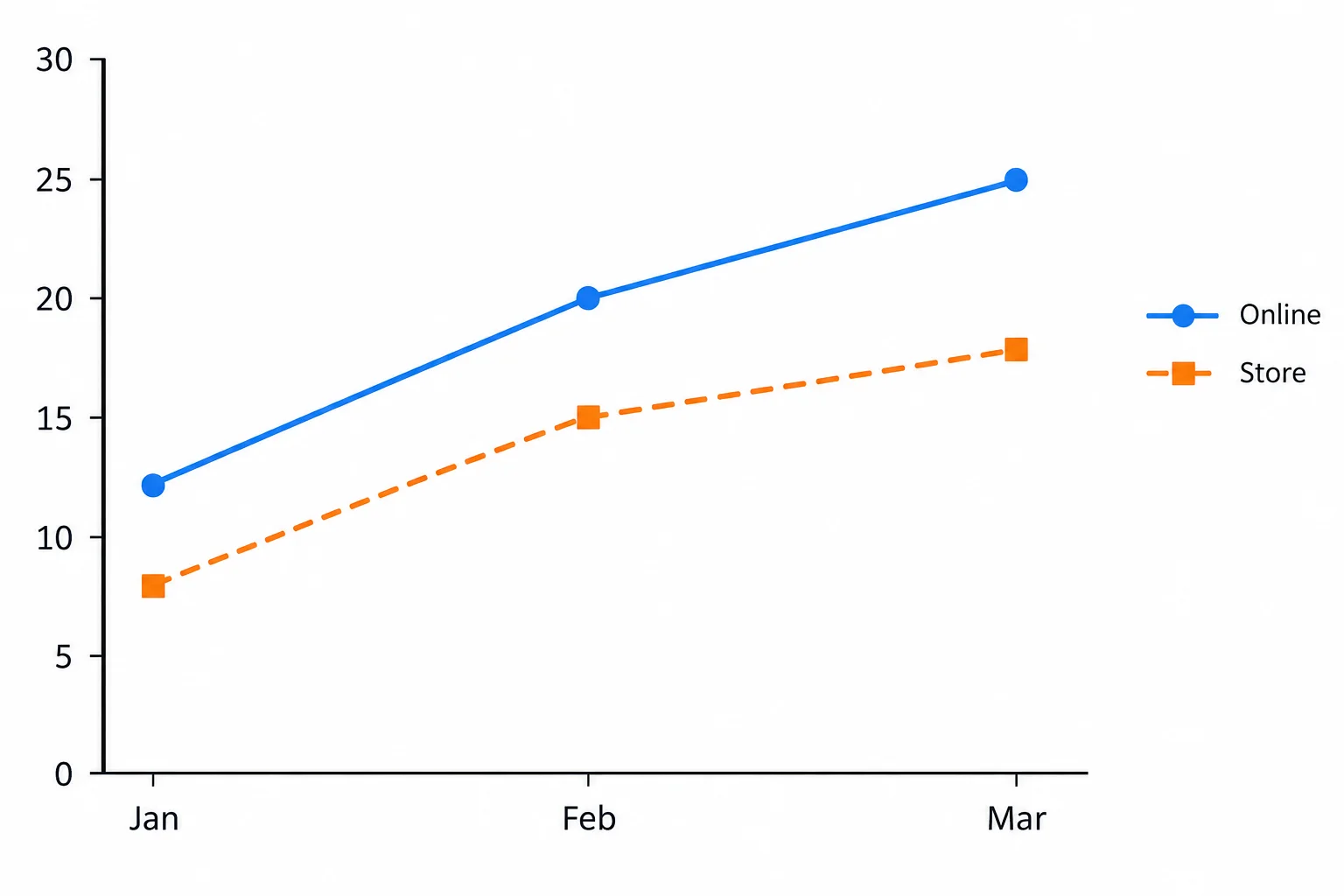

Exemplo: se a legenda mostra uma linha azul para Online sales e uma linha tracejada para Store sales, um ponto azul pertence à primeira série, mesmo que esteja próximo da linha tracejada.

Complete a leitura em inglês. O eixo vertical está marcado Visitors (thousands), e a barra de Friday alcança exatamente a marca 18.

Nem todo valor é explícito. Se um ponto fica entre as marcas 10 e 20, o gráfico pode permitir apenas uma estimativa visual. Use linguagem proporcional à precisão disponível: about 15, around 15, ou approximately 15.

Não invente casas decimais. Um ponto visualmente perto de 15 não autoriza afirmar 15.37 se o gráfico não fornece essa precisão.

Os mesmos valores podem produzir impressões visuais diferentes. Antes de comparar barras, pontos ou inclinações, leia os números e os limites do eixo.

Em inglês, scale é a escala; axis é o eixo; e starts at zero significa “começa em zero”. Um truncated axis é um eixo que mostra apenas uma parte da escala — por exemplo, de 90 a 110, e não de 0 a 110.

O recorte não muda os dados. Ele muda o espaço visual dado a cada diferença.

Compare a impressão das duas representações, não apenas o tamanho aparente das barras.

Em gráficos de barras, o comprimento ou a altura representa a magnitude. Por isso, quando as barras partem de uma origem comum, o eixo numérico deve começar em zero para que a comparação visual de comprimentos seja proporcional aos valores.

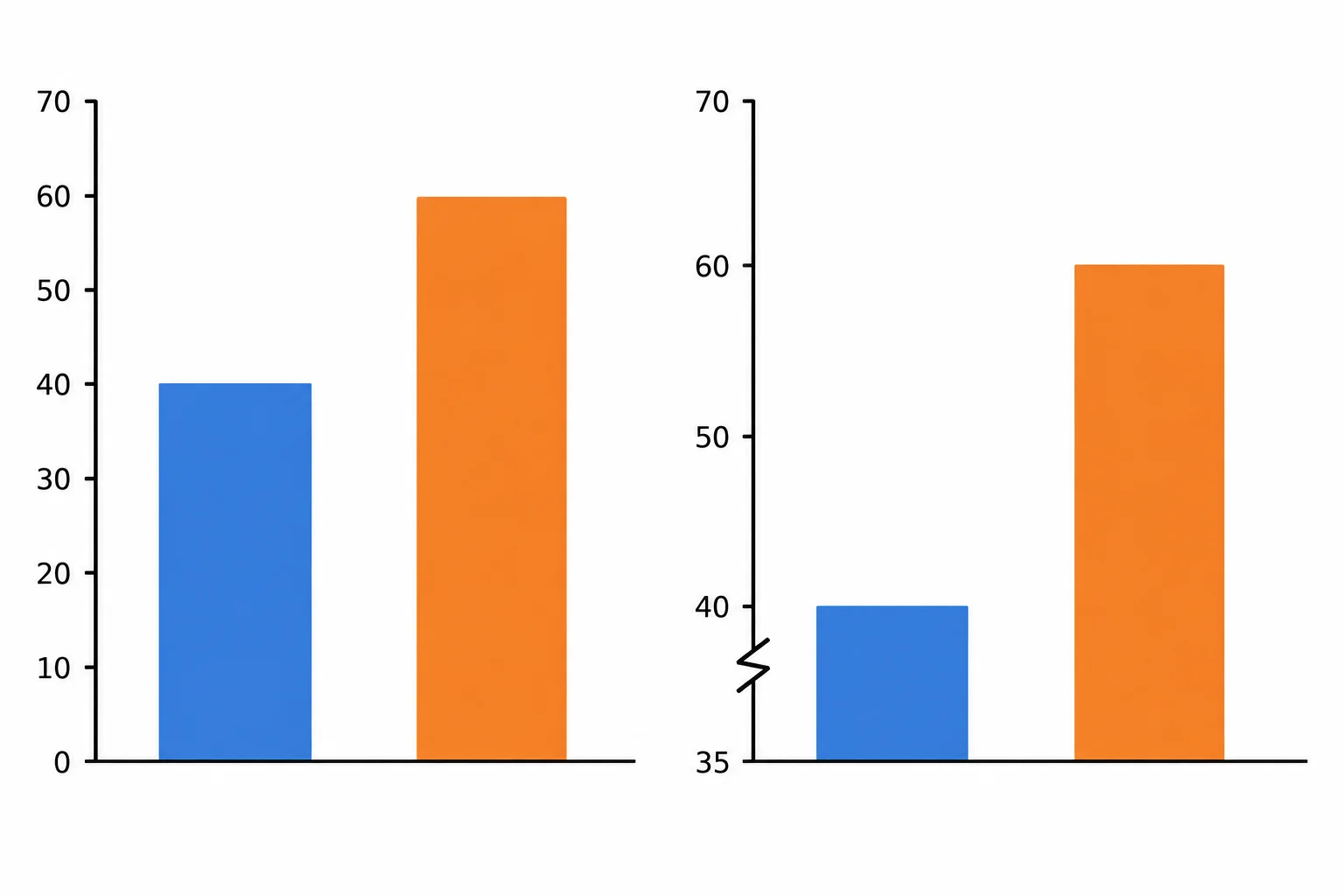

Um eixo quebrado ou iniciado acima de zero pode ser útil para chamar atenção a uma diferença pequena, mas exige cuidado: não conclua pelo tamanho aparente da barra. Recupere os valores pela escala.

Em barras, confira se o eixo começa em zero antes de usar o comprimento visual como medida da diferença.

Em um gráfico de linhas, a linha não é interpretada como um “comprimento” a partir de uma base da mesma forma que uma barra. Portanto, uma escala que não começa em zero não é automaticamente inadequada.

Avalie a finalidade: o recorte ajuda a observar diferenças entre pontos próximos? Os limites e as marcas da escala estão claros? Os valores podem ser lidos sem ambiguidade? Se sim, a linha pode comunicar a variação entre observações com mais detalhe.

Ainda assim, não compare a inclinação ou a altura visual de linhas que pertencem a gráficos com escalas diferentes. Compare valores e escalas.

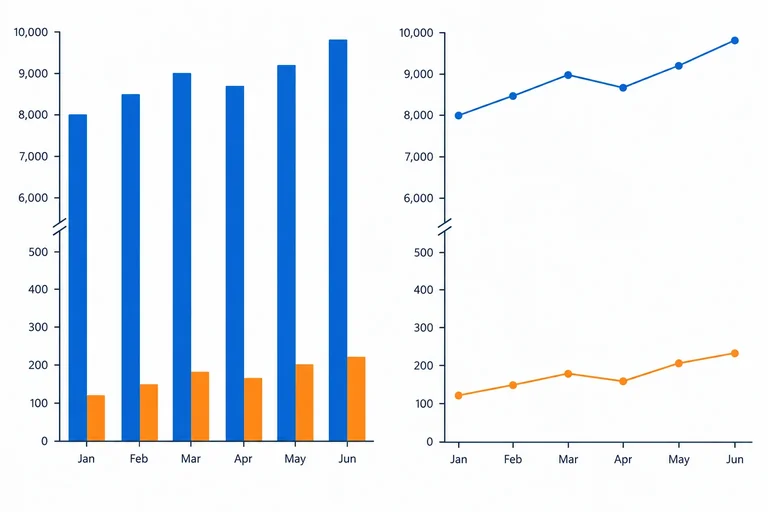

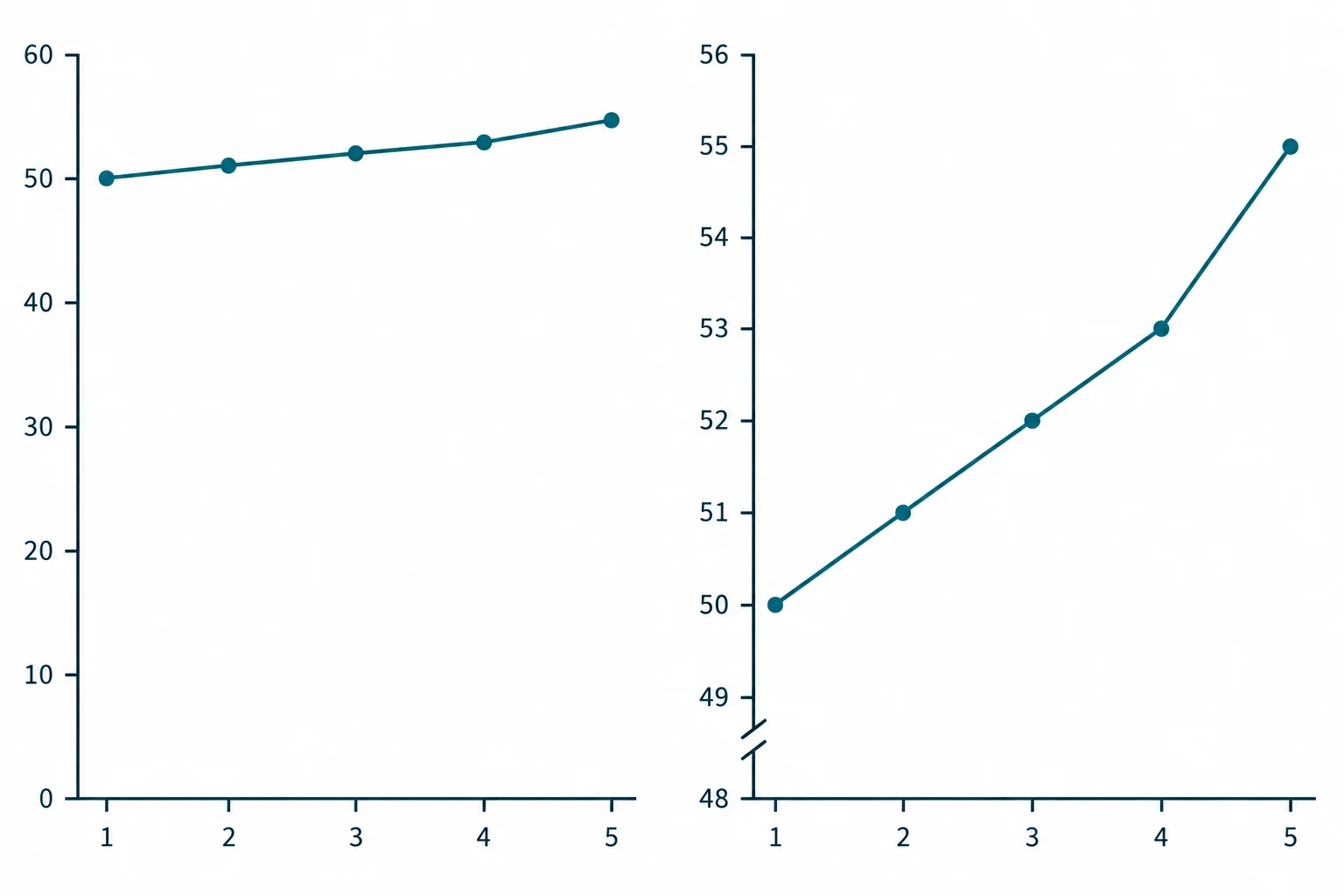

A mesma série pode parecer quase plana ou muito inclinada conforme os limites do eixo.

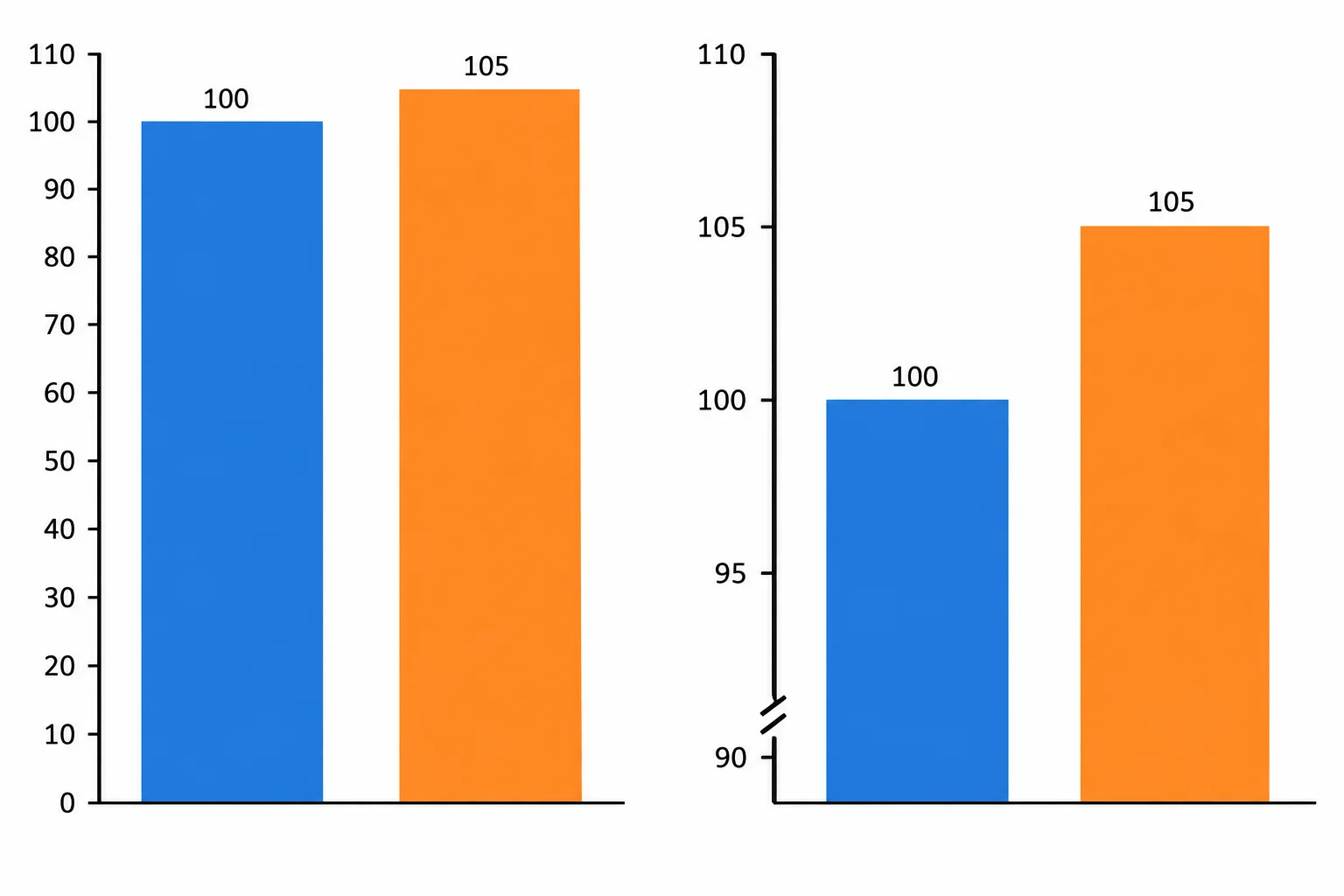

Duas barras representam 100 e 105. Em um gráfico, o eixo vai de 0 a 110; no outro, vai de 90 a 110. Verdadeiro ou falso: no segundo gráfico, a diferença numérica entre as categorias é maior.

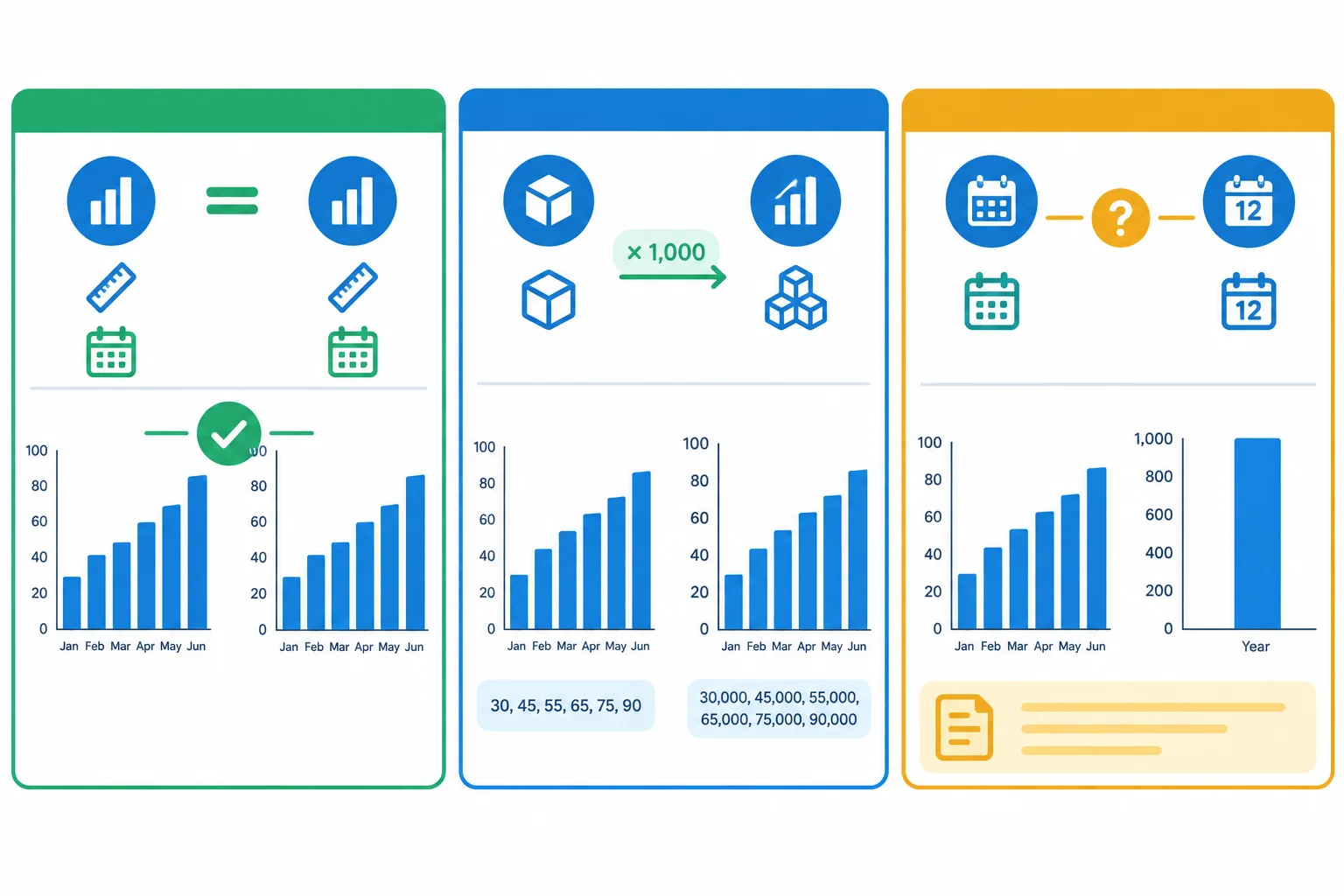

Antes de comparar dois valores de gráficos diferentes, confira três aspectos: o que foi medido, em qual unidade e em que período.

Uma comparação é direta quando os dois valores usam a mesma definição de medida, a mesma unidade e uma cobertura temporal adequada à pergunta. Não basta que os números pareçam semelhantes.

Por exemplo, orders (pedidos) e revenue (receita) não são a mesma variável. Já dois totais mensais de pedidos podem ser comparados, mesmo que sejam de meses diferentes, se a pergunta for sobre a diferença entre aqueles meses.

Escolha a classificação correta para cada caso.

A base responde: “de quem é este valor?”

A base de referência é o conjunto ao qual uma contagem ou porcentagem se refere. Antes de comparar dois números, localize esse conjunto no título, na legenda, nos rótulos ou nas notas do gráfico.

Em inglês, procure especialmente:

• respondents = pessoas que responderam à pesquisa;
• total users = todos os usuários considerados;
• active users = usuários que atenderam ao critério de atividade definido;
• all residents = todos os moradores.

Esses conjuntos não são automaticamente equivalentes. Por exemplo, active users é apenas uma parte possível de total users.

Considere estes resultados de duas plataformas no mesmo mês. A coluna Base informa a quem cada medida se aplica.

Antes de concluir que um valor é zero

Observe o que está desenhado e o que a nota informa. Uma barra alinhada ao zero do eixo representa um valor registrado como zero, mesmo sem altura visível.

Já a falta de uma barra, de um ponto ou de um número pode ter outros sentidos. O gráfico pode simplesmente não apresentar aquela informação; isso, sozinho, não prova que o dado não exista na fonte.

Termos frequentes em inglês

• not shown: não exibido no gráfico. Não informa, por si só, se o dado está ausente na fonte.
• no data: não há dado disponível para aquela categoria ou período, conforme a nota.
• not available: dado indisponível. A nota afirma essa condição, mas não explica automaticamente o motivo.

Um traço (—), uma lacuna ou uma sigla só têm significado definido se a legenda ou nota o explicar. Não transforme nenhum deles em zero por suposição.

Relacione cada evidência à interpretação mais adequada.

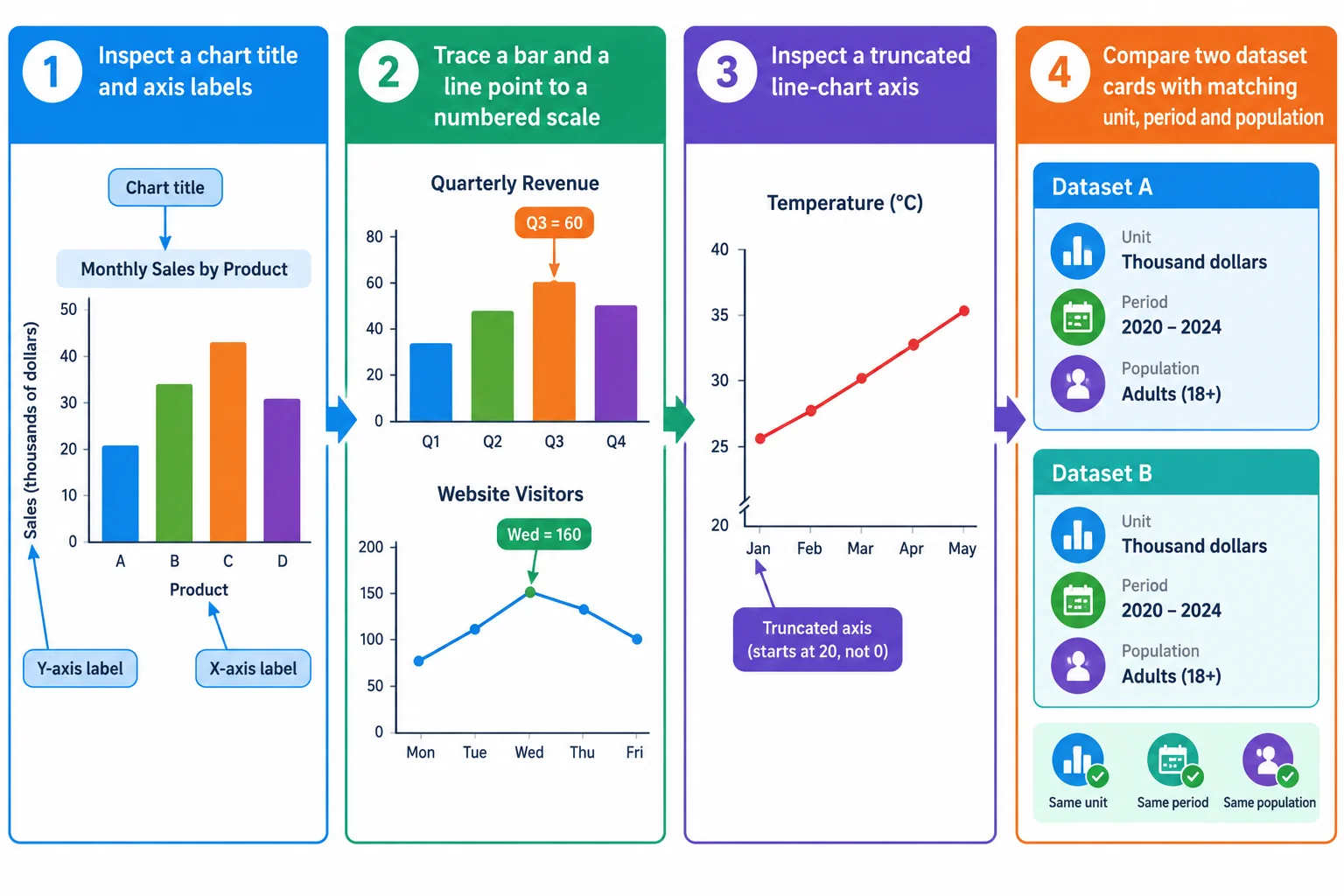

Nesta aplicação final, siga esta sequência antes de escrever:

1. Contextualize: o que é medido, em qual unidade, período e grupo.
2. Recupere os valores: acompanhe categoria/período → barra ou ponto → escala; use a legenda se houver séries.
3. Confira a escala: leia o início e os intervalos; não transforme impacto visual em tamanho numérico.
4. Teste a comparação: unidade, período, definição e base se referem à mesma coisa?

Uma leitura fiel mantém cada número ligado ao seu referente. Se faltar uma condição para concluir algo, diga exatamente qual informação falta.

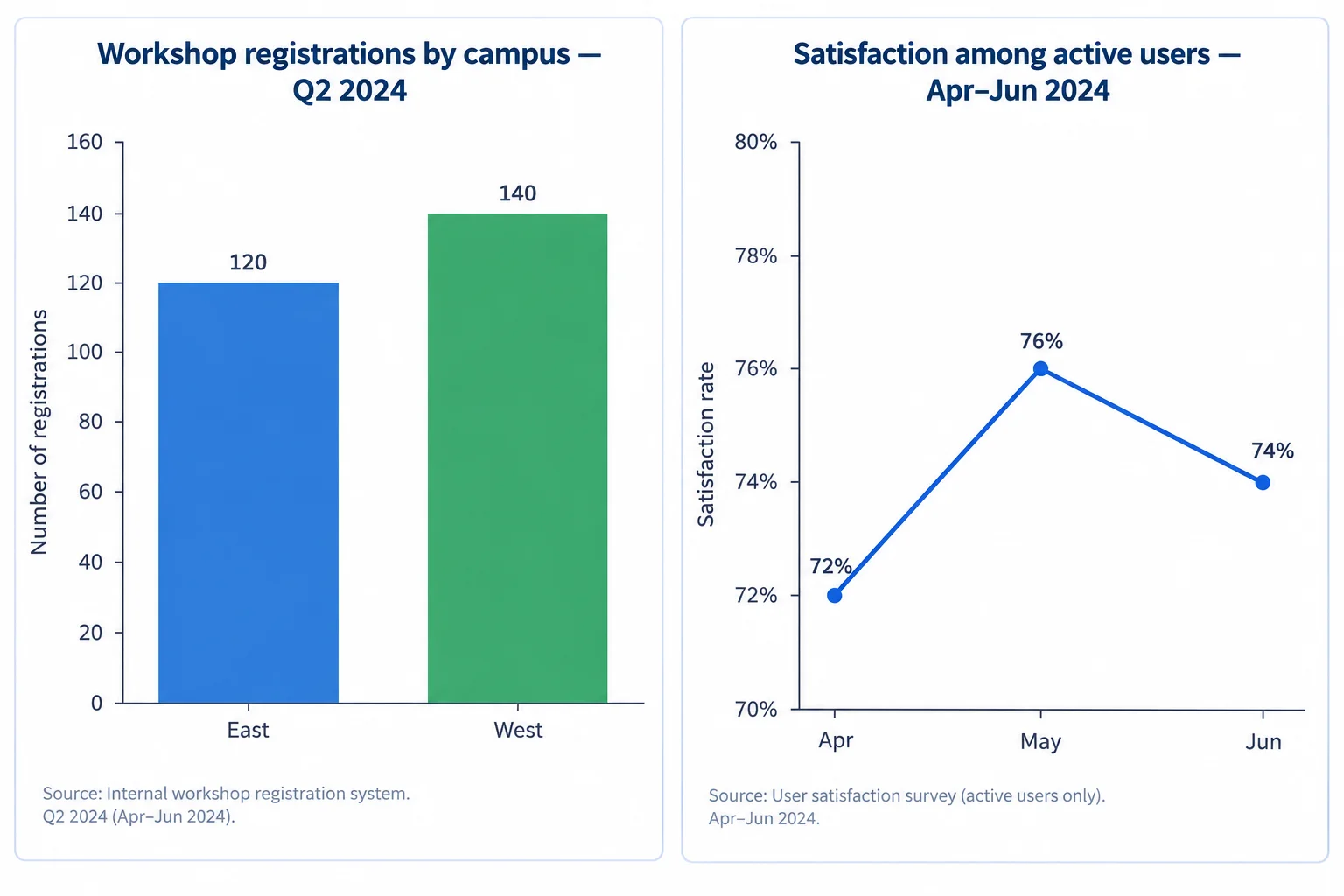

Considere estes dois gráficos fictícios. Os dados escritos abaixo são a referência para sua leitura.

Gráfico A — “Workshop registrations by campus — Q2 2024”

• Eixo vertical: Registrations
• East campus: 120
• West campus: 140
• Fonte: Internal signup records

Gráfico B — “Satisfaction among active users — Apr–Jun 2024”

• Eixo vertical: Satisfied users (%)
• Apr: 72%; May: 76%; Jun: 74%
• A escala vai de 70% a 80%, com marcas de 2 pontos percentuais.
• Fonte: Monthly active-user survey
• Nota: Percentage base: active users who answered the survey.

O Gráfico A mede uma contagem de inscrições em um trimestre. O B mede uma porcentagem em meses diferentes, entre usuários ativos que responderam à pesquisa.
