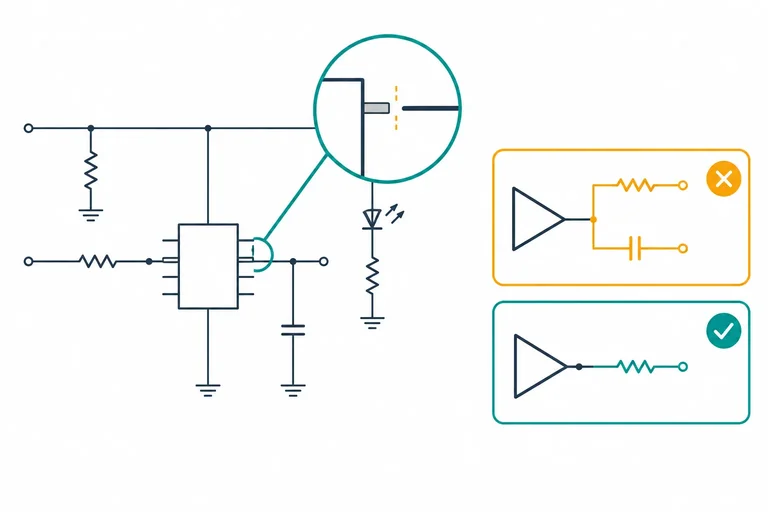

Verificação elétrica do esquemático com ERC

Executar o ERC no KiCad, corrigir problemas de conexão e distinguir declarações necessárias de alterações que apenas escondem erros.

  • Nível: Intermediário
  • Duração: 15 min
  • 8 passos
Verificação elétrica do esquemático com ERC

Passo 1 de 8

O que o ERC verifica

Entenda quais informações do esquemático o ERC utiliza antes de analisar alertas.

O que o verificador lê

ERC: leitura de declarações

O ERC (verificação de regras elétricas) lê o esquemático como uma rede de pinos conectados. Para cada pino, ele considera a declaração elétrica presente no símbolo e verifica se as combinações na rede são coerentes com as regras ativas.

Ele não simula o circuito: não calcula tensões, correntes, temperatura, temporização nem garante que a função pretendida funcionará. Um resultado sem alertas significa apenas que, segundo as declarações e regras consideradas, não foi encontrada uma inconsistência elétrica reportável.

O desenho e as informações usadas

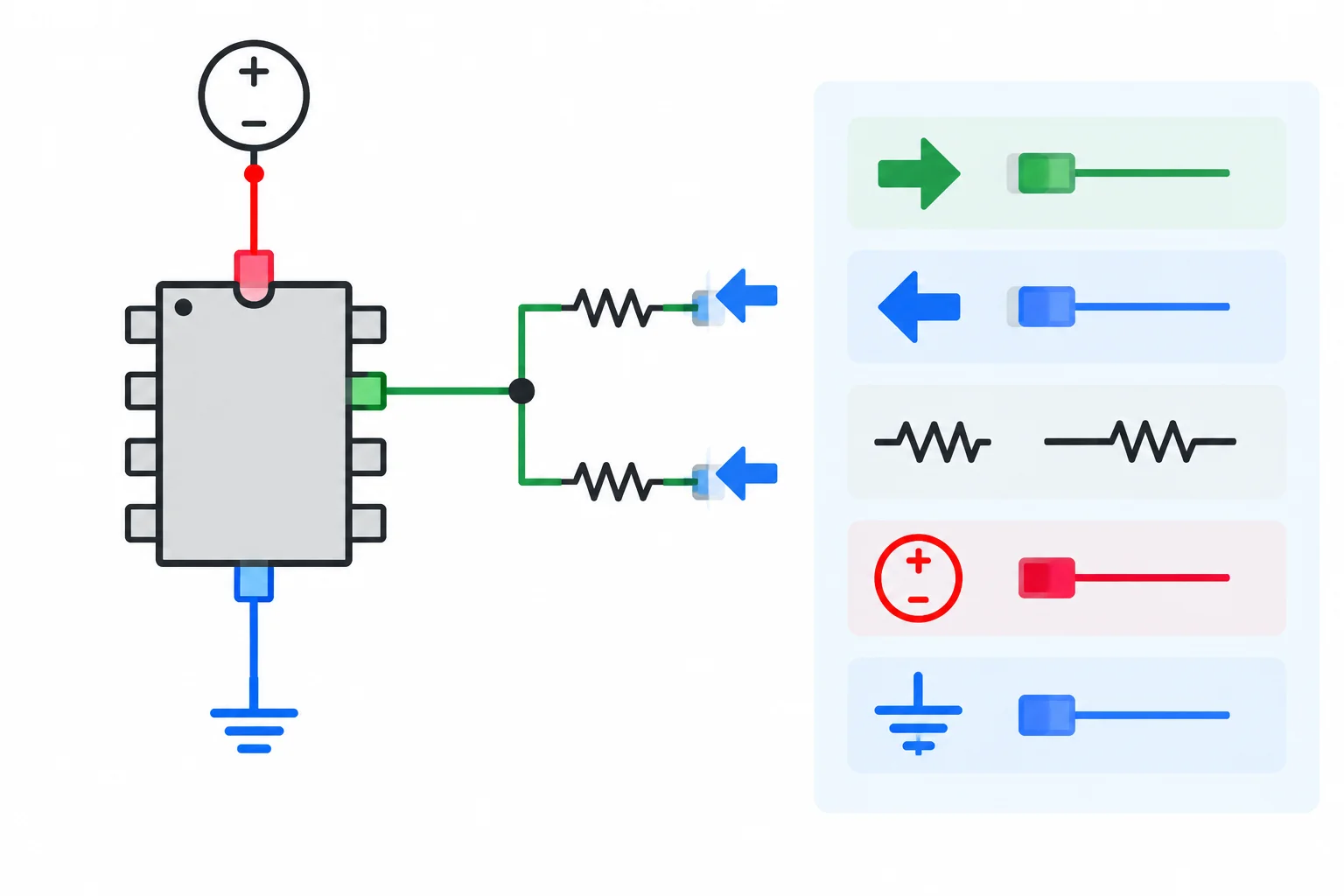

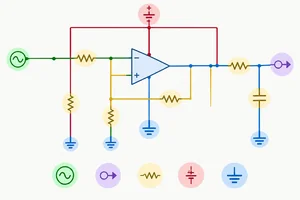

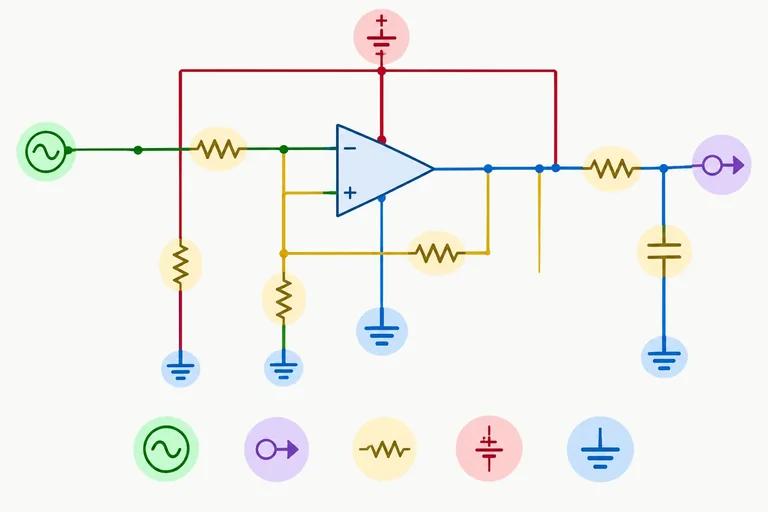

Diagrama de uma rede esquemática com pinos de saída, entrada e alimentação conectados, sobreposta por ícones que representam seus tipos elétricos.

O ERC combina a conectividade dos fios com o tipo elétrico declarado em cada pino.

Papéis, não comportamento simulado

Tipos elétricos principais

O tipo elétrico descreve o papel declarado de um pino na rede. Ele não é o nome do sinal, nem seu número físico no encapsulamento.

Use esta leitura como hipótese para o ERC: o tipo informa o que o pino pode fornecer, receber ou simplesmente conduzir. A adequação funcional do circuito ainda depende do projeto e da documentação do componente.

Papéis declarados que o ERC compara nas redes.
Tipo elétricoPapel na redeExemplo comum
EntradaRecebe um sinalEntrada de um CI
SaídaFornece um sinalSaída de porta lógica
PassivoNão declara direçãoTerminal de resistor ou conector
Entrada de alimentaçãoRecebe alimentaçãoPino VCC de um CI
Saída de alimentaçãoDeclara origem de alimentaçãoSaída de regulador

Informações que não se confundem

Número, nome e tipo

Três informações diferentes aparecem em um pino de símbolo:

  • Número: liga o pino lógico ao terminal físico e ao pad correspondente.
  • Nome: identifica sua função, como SDA, OUT ou GND.
  • Tipo elétrico: informa ao ERC como esse pino participa da rede.

Assim, dois pinos podem ter nomes parecidos e números diferentes sem terem o mesmo tipo elétrico. E mudar o tipo para eliminar uma mensagem não prova que a ligação passou a estar correta.

Frente

Pino 3

Toque para virar

Prática: interpretar declarações

Verifique sua leitura

Associe cada tipo elétrico ao papel que ele declara para o ERC.

Faça as associações.

Toque em um item e depois no par correspondente.

Passo 2 de 8

Executar o ERC e localizar um alerta

Execute o ERC em uma cópia local e relacione uma ocorrência da lista aos pinos e à rede no esquemático.

Executar e observar

Rodar o verificador

Execute na cópia local

Abra uma cópia do seu esquemático no Editor de Esquemáticos do KiCad. Esta prática é apenas de revisão do desenho: não monte nem energize o circuito.

No menu Inspecionar, abra o Verificador de Regras Elétricas (ERC) e execute a verificação. A janela lista as ocorrências encontradas, sua classificação e os elementos relacionados.

Antes de mudar qualquer coisa, observe o resultado como um ponto de partida. O objetivo agora é localizar e entender cada ocorrência, não tentar eliminá-la.

Da lista ao desenho

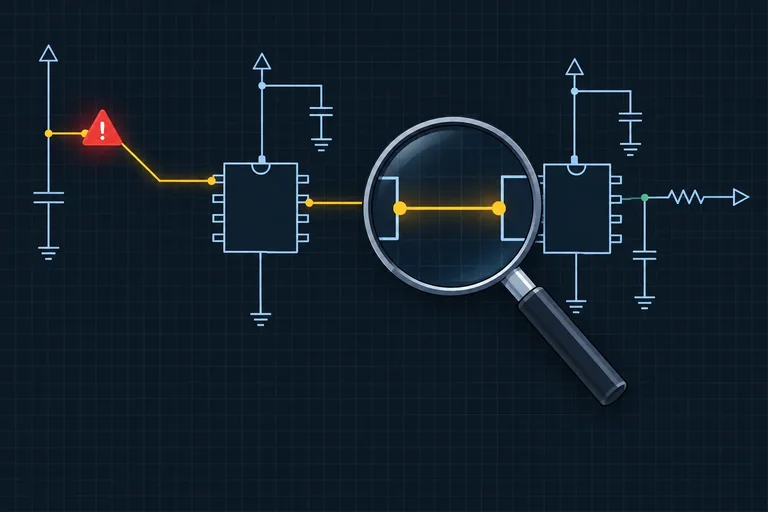

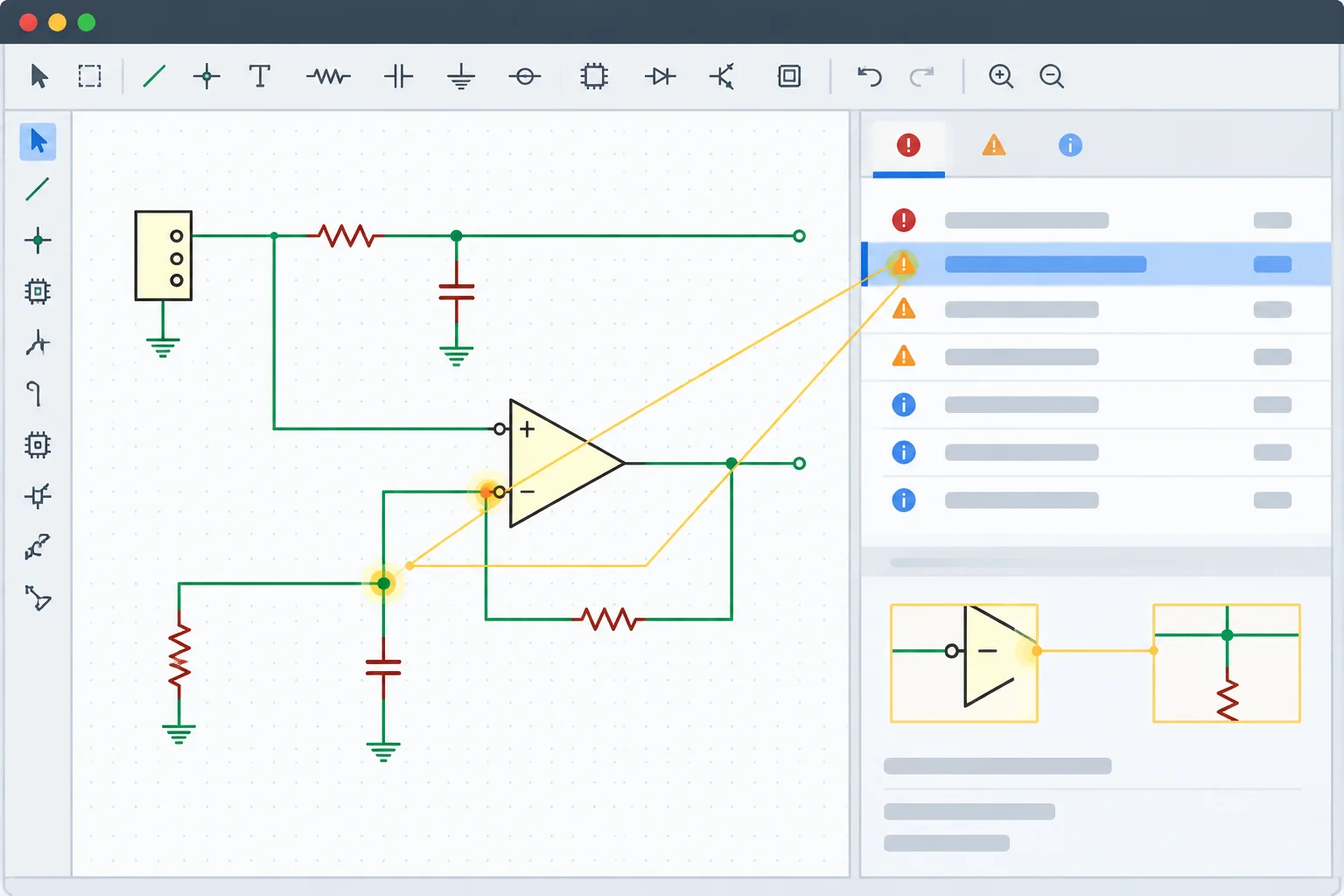

Uma ocorrência selecionada na lista do ERC está visualmente ligada a dois pinos e à rede correspondente no esquemático.

A lista indica onde investigar; a confirmação vem ao observar os pinos e a rede no desenho.

Localizar e registrar

Transforme a mensagem em investigação

Leia uma ocorrência antes de agir

Selecione uma linha da lista de resultados. O KiCad deve destacar, centralizar ou permitir localizar no esquemático os elementos associados, conforme a versão usada.

Registre quatro informações: classificação (erro ou aviso), mensagem, referências/pinos envolvidos e nome da rede, se houver. Amplie a área dos pinos e siga o fio destacado para conferir o que está realmente conectado.

“Erro” e “aviso” são classificações definidas pelas regras ativas do ERC. Elas ajudam a priorizar a inspeção, mas não medem sozinhas o risco físico nem provam que o circuito funcionará ou será seguro.

Exemplo

Exemplo de registro

Caso ilustrado

Suponha que o ERC mostre uma ocorrência parecida com:

  • Classificação: aviso
  • Mensagem: pino de entrada de alimentação não está sendo acionado por uma saída de alimentação
  • Elementos: U1, pino VCC; J1, pino 1
  • Rede: +5V

Ao selecionar a linha, localize U1 e J1 e siga a rede +5V entre eles. Por enquanto, não adicione símbolos, não altere pinos e não exclua a ocorrência: apenas confirme os elementos que a mensagem cita.

Se sua cópia não tiver alertas, use este caso para praticar o registro e a localização.

Pratique o fluxo

Sequência de inspeção

Coloque as ações na sequência mais útil para investigar uma ocorrência do ERC.

Ordene o fluxo de trabalho.

  1. Localizar os pinos e a rede no esquemático
  2. Executar o ERC na cópia local
  3. Selecionar uma ocorrência na lista
  4. Registrar classificação, mensagem e elementos envolvidos

Documentar antes de alterar

Seu registro inicial

No seu esquemático, relate uma ocorrência que você localizou. Se não houver ocorrências, use o caso ilustrado da tela anterior.

Inclua: classificação, mensagem em suas palavras, referências ou pinos envolvidos e a rede observada. Não proponha uma correção ainda.

Escreva pelo menos 40 caracteres (0/40).

Passo 3 de 8

Corrigir conexões incompletas

Inspecione o nó indicado

Aparência não é conexão

Um fio que parece tocar um pino pode não estar conectado. No ERC, conta o nó elétrico real: a ponta do fio precisa terminar exatamente no ponto de conexão do pino.

Ao abrir uma ocorrência já localizada, aproxime o zoom e destaque a rede, se esse recurso estiver disponível no editor. Observe três coisas:

  1. a ponta do fio chega ao pino?
  2. há um pequeno espaço entre eles?
  3. o destaque percorre o trecho que você esperava?

Use a mensagem do ERC como ponto de partida, mas confirme no desenho qual pino e qual trecho realmente ficaram isolados. A aparência gráfica sozinha não é prova de conectividade.

Observe a ponta do fio

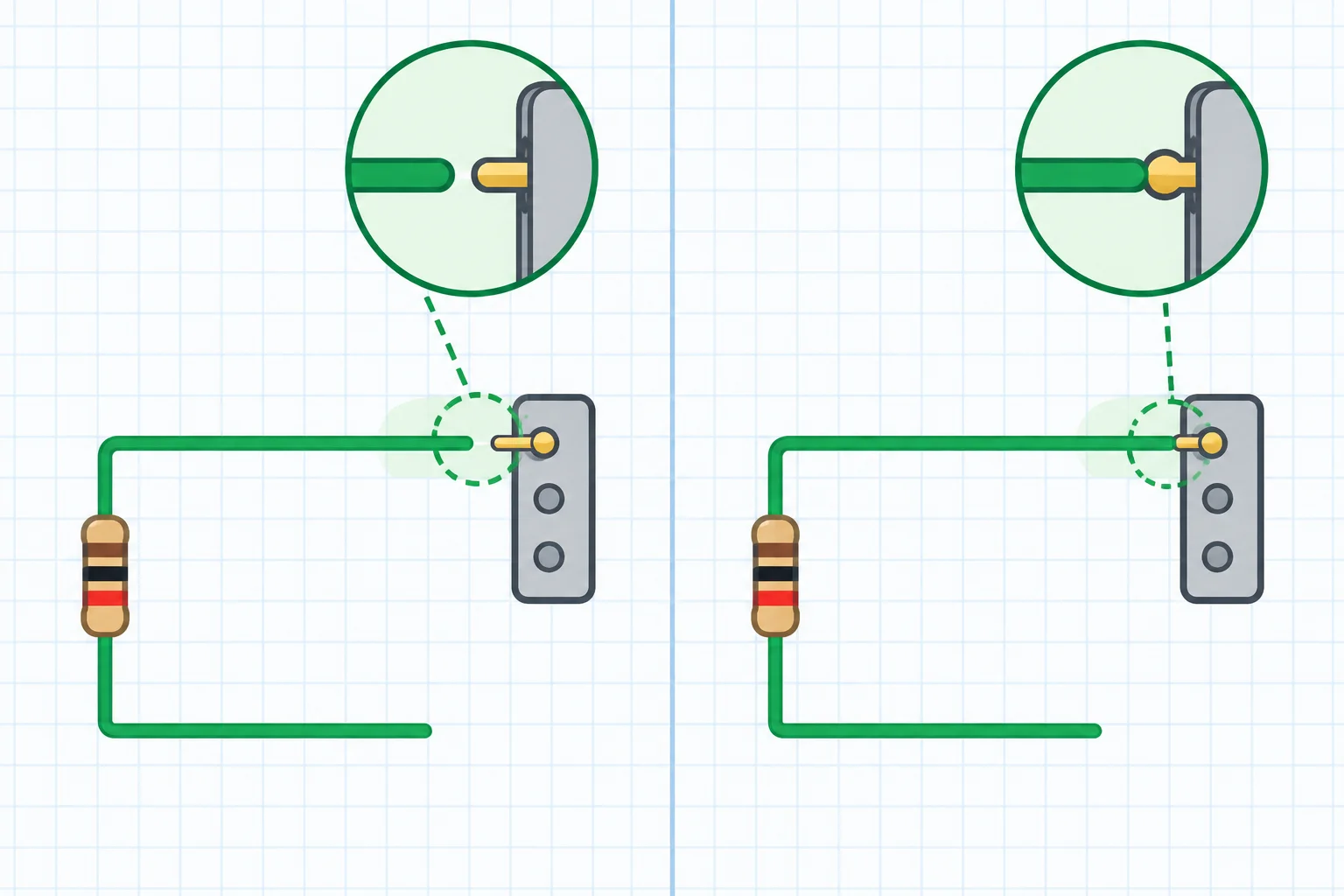

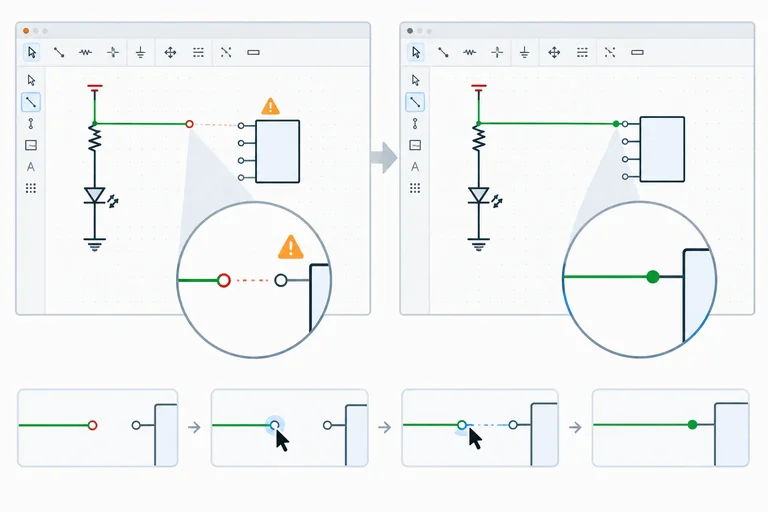

Comparação entre um fio que termina pouco antes de um pino e outro que termina corretamente no ponto de conexão.

Um intervalo mínimo pode deixar o pino fora da rede, mesmo que o fio pareça encostar nele.

Exemplo

Corrija a causa física no desenho

Caso ilustrado: o ERC aponta um pino sem conexão em uma entrada de conector. Ao ampliar a área, você encontra um fio horizontal que para antes do terminal.

A correção é apagar ou ajustar somente esse trecho e redesenhá-lo até o ponto de conexão do pino. Depois, destaque a rede para verificar se o novo segmento faz parte dela. Não altere tipos de pino nem silencie a ocorrência para compensar um fio interrompido.

Pratique a leitura do desenho

Identifique o defeito visual

Qual desenho contém uma conexão incompleta que merece investigação no ERC?

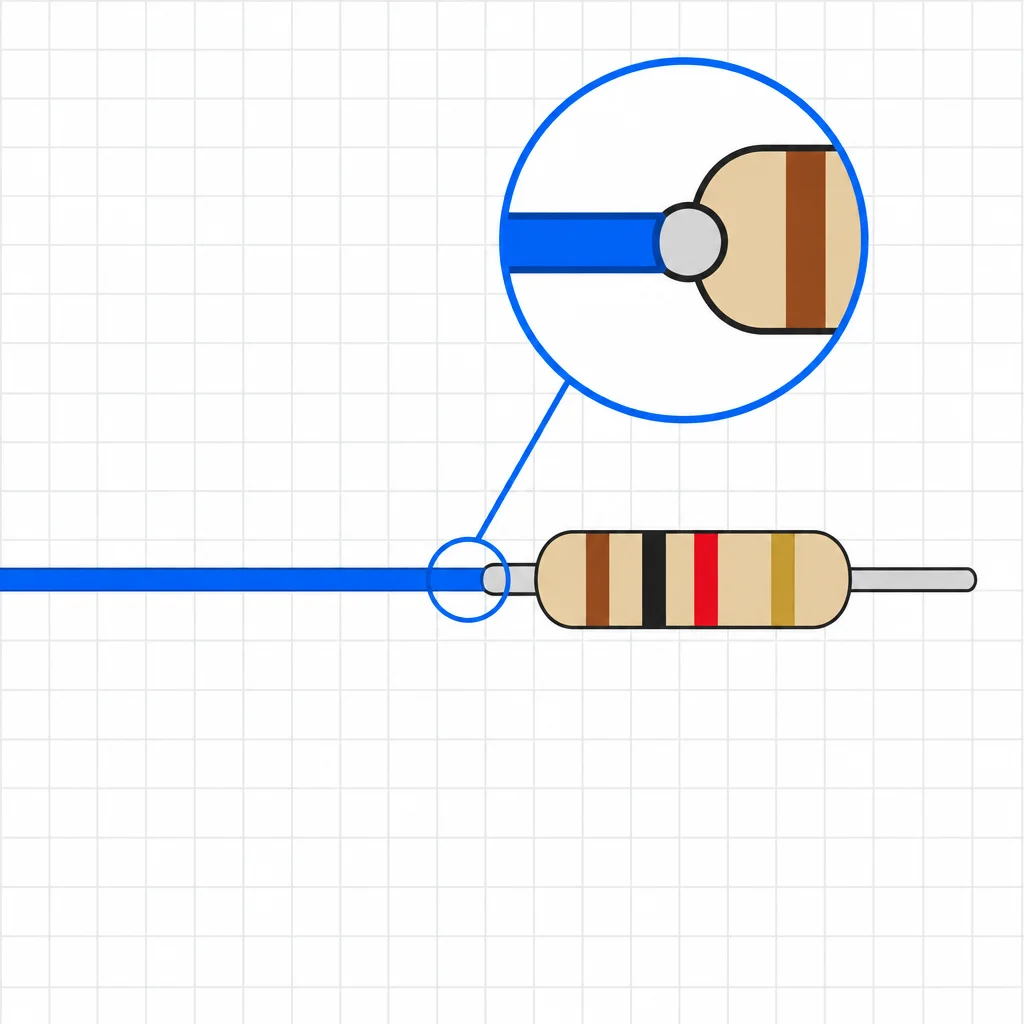

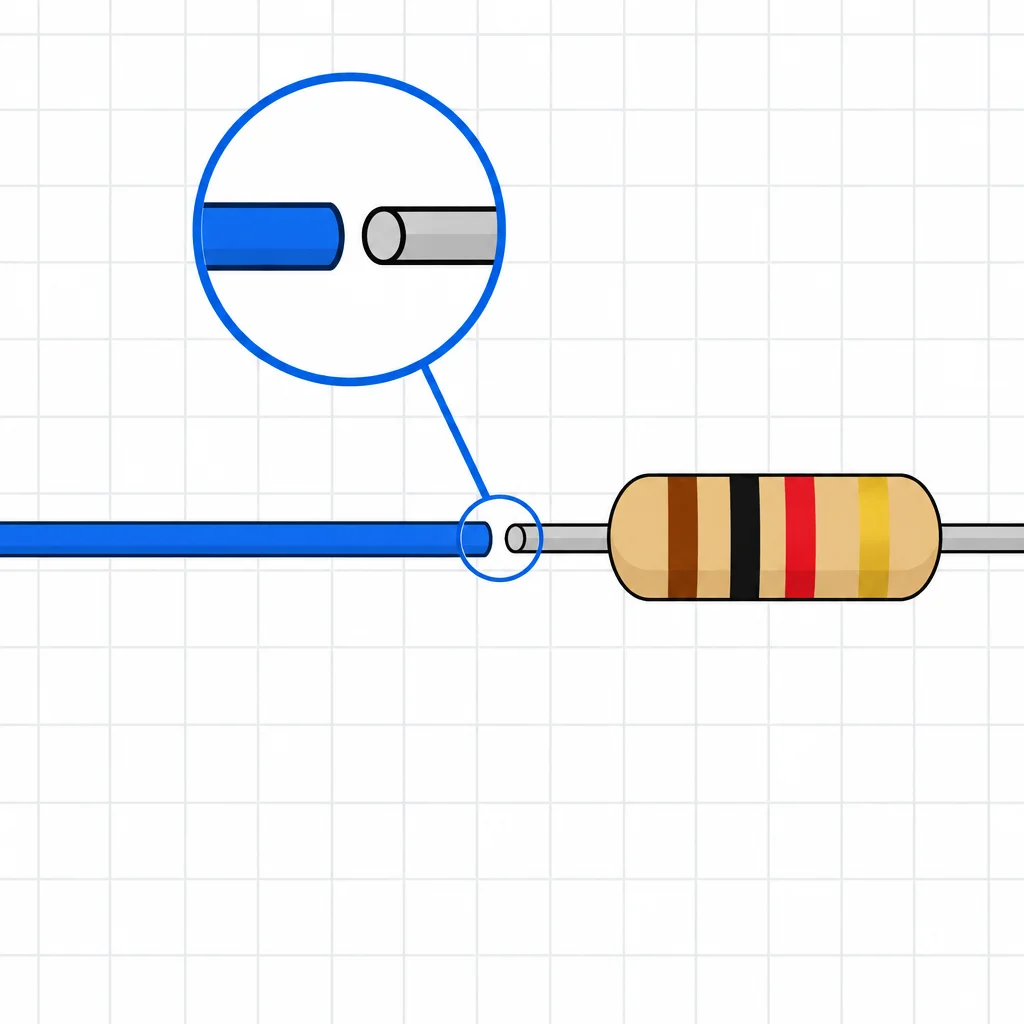

Selecione o desenho com o fio que parece conectado, mas não alcança o pino.

Confirme pela nova execução

Prática local: reparar e conferir

Na cópia local do seu esquemático, escolha uma ocorrência relacionada a pino ou rede incompleta. Abra-a no ERC, localize os elementos indicados e inspecione-os com zoom e destaque de rede.

Repare o trecho responsável: por exemplo, redesenhe um fio que não alcançava o pino ou complete um segmento interrompido. Execute o ERC novamente e compare com o registro inicial.

Se sua cópia não tiver uma ocorrência desse tipo, faça uma reprodução controlada: em um trecho de sinal simples, crie um pequeno intervalo visível entre a ponta de um fio e um pino, execute o ERC para observar a ocorrência e, em seguida, restaure a conexão. Não altere o esquemático original para esse teste.

Registre a mudança

Registre brevemente sua investigação. Qual pino ou trecho você verificou, que reparo fez e o que ocorreu com a mensagem correspondente após executar novamente o ERC?

Escreva pelo menos 80 caracteres (0/80).

Passo 4 de 8

Investigar conflitos entre pinos

Reconheça a combinação problemática

Quando aparece o conflito

O ERC compara os tipos elétricos declarados nos pinos conectados pela mesma rede. Uma saída pode alimentar uma ou mais entradas: há um único elemento dirigindo o sinal. Porém, duas saídas comuns unidas diretamente podem tentar impor estados diferentes à mesma rede. Por isso, o ERC declara um conflito.

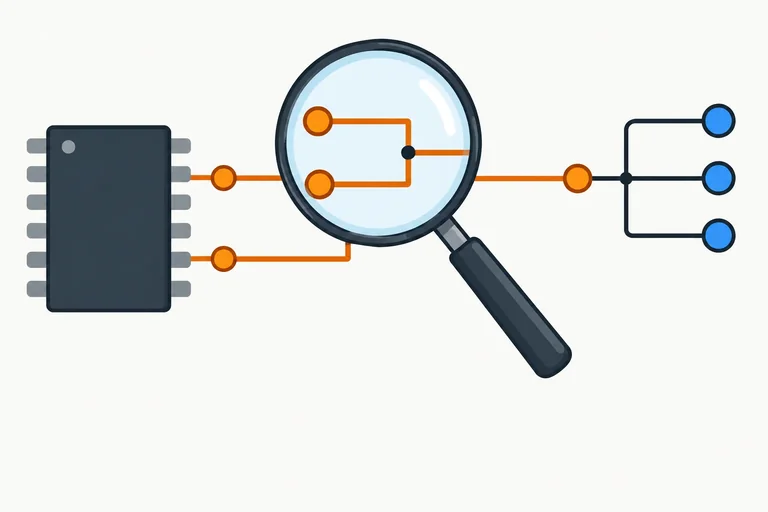

Uma saída para entradas × duas saídas unidas

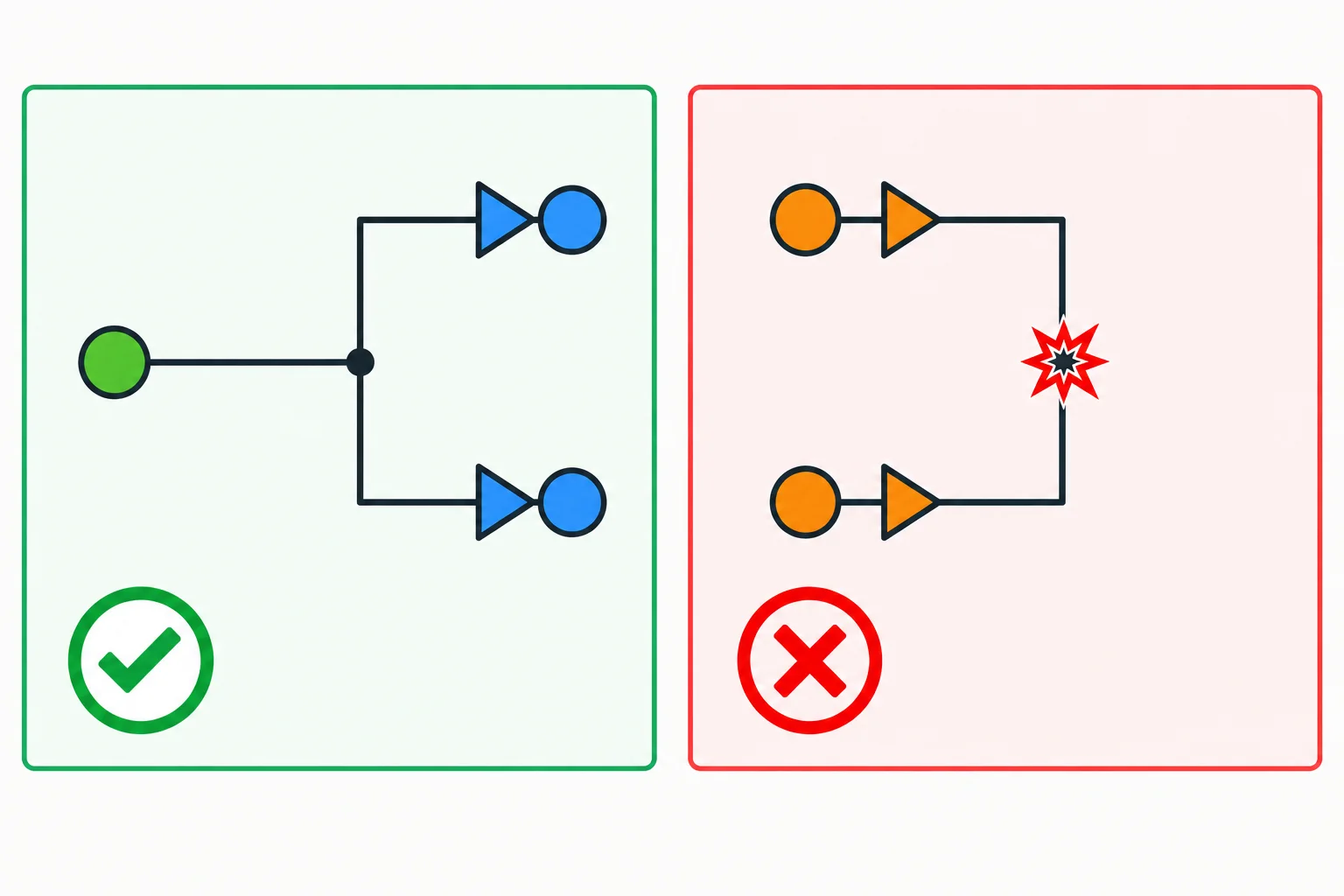

Comparação entre uma saída conectada a entradas e duas saídas conectadas diretamente entre si.

A aparência do fio pode ser semelhante; os tipos elétricos dos pinos é que mudam a interpretação do ERC.

Examine causa e topologia

Investigue antes de corrigir

Antes de alterar o desenho, leia a ocorrência e inspecione os dois pinos envolvidos. Pergunte qual é a intenção funcional de cada bloco e se eles deveriam realmente compartilhar aquela rede.

Decisão orientada pela intenção

Use esta comparação para decidir a ação. O nome exibido no símbolo não substitui a função declarada do pino nem a intenção do circuito.

A correção deve preservar a função pretendida da rede.
Situação observadaIntenção funcionalAção coerente
Saída de um circuito ligada a entradas de outros blocosUm bloco fornece o sinalManter a rede e conferir a pinagem
Duas saídas unidas por enganoCada bloco deveria ter seu próprio sinalSeparar ou refazer a conexão
Dois blocos precisam trocar dadosCada lado alterna entre dirigir e receber sob condições definidasVerificar o circuito e a documentação; não mudar tipos por conveniência
Símbolo parece ter tipo incorretoA documentação confirma a divergênciaCorrigir o símbolo de forma fundamentada

Pratique a decisão

Escolha uma correção fundamentada

No esquemático, OUT_A e OUT_B são pinos declarados como saída. Eles foram unidos acidentalmente por um fio, mas deveriam comandar sinais distintos. Qual ação é mais adequada?

Passo 5 de 8

Declarar uma não conexão justificada

Decida quando a ausência de fio é intencional e pode ser declarada ao ERC.

Interpretar antes de declarar

Ausência planejada ou falha?

Nem todo pino sem fio está errado

O ERC pode apontar um pino não conectado. Antes de marcar qualquer coisa, diferencie duas situações:

  • Pino esquecido: deveria participar do circuito conforme a função do componente. Corrija a ligação.
  • Pino intencionalmente aberto: a documentação do componente afirma que ele pode ficar sem conexão naquela aplicação. Declare essa intenção com um marcador de não conexão.

O marcador não altera o circuito: ele apenas informa ao ERC que aquela ausência de fio foi deliberada.

Compare a intenção de cada pino

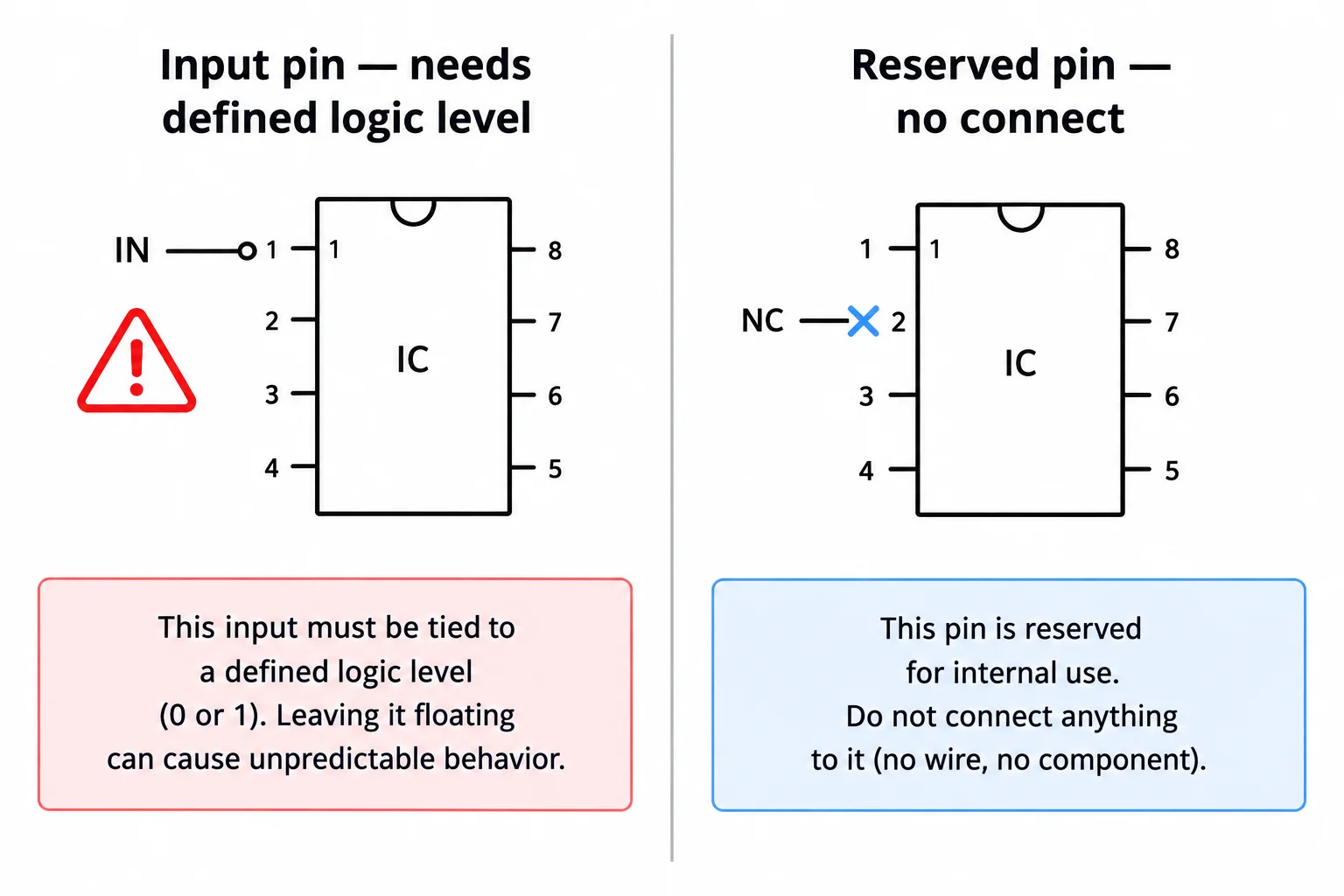

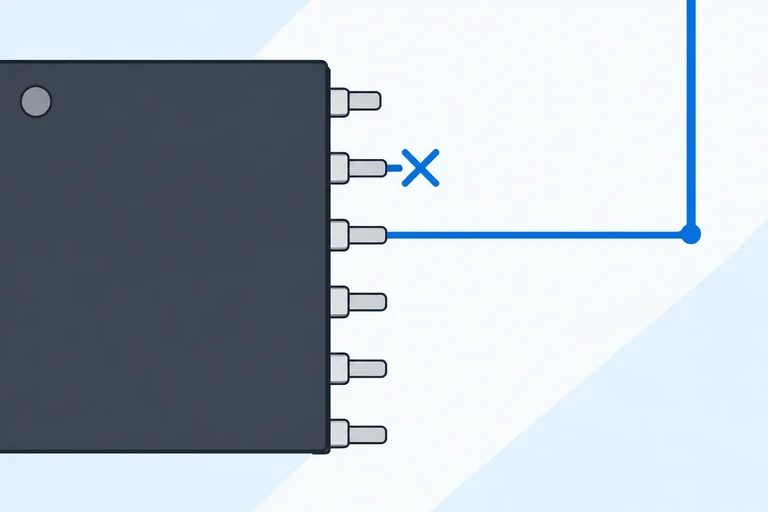

Comparação entre uma entrada desconectada, que requer correção, e um pino reservado documentado, que pode receber marcador de não conexão.

O mesmo aspecto visual — um pino sem fio — pode exigir ações opostas conforme sua função e documentação.

Decidir a partir da documentação

Exemplo

Quando é necessário conectar

Caso A — entrada ENABLE

A nota do componente informa: “ENABLE deve ser conectado a nível alto ou baixo definido; não deixe flutuante.”

O pino ENABLE está sem fio no esquemático.

Ação: conecte-o ao nível ou circuito de controle definido para o projeto. Não use marcador de não conexão: ele não cria pull-up, pull-down nem estabiliza uma entrada.

Exemplo

Quando o marcador é adequado

Caso B — pino reservado

A nota do componente informa: “NC: sem conexão interna; deixar aberto.”

Esse terminal não é usado pelo componente e deve permanecer sem fio.

Ação: aplique um marcador de não conexão exatamente na extremidade desse pino. Assim, o desenho registra a intenção e o ERC deixa de tratar a ausência como possível esquecimento.

Dica

Aplicar e remover

No editor de esquemáticos, selecione a ferramenta de não conexão e clique no terminal que deve ficar aberto. Confira se o marcador ficou no ponto final do pino, não ao lado dele.

Se uma revisão posterior exigir que esse pino seja ligado, remova primeiro o marcador e então desenhe a conexão. Um pino conectado não deve conservar a declaração de não conexão.

Prática de decisão

Decida a ação

Associe cada caso à ação mais adequada.

Casos documentados

Qual ação corresponde a cada caso?

Toque em um item e depois no par correspondente.

Use com critério

Checklist

Antes de declarar uma não conexão, confirme:

  1. O pino realmente foi analisado, e não apenas esquecido.
  2. A documentação do componente permite deixá-lo aberto nesta aplicação.
  3. O marcador foi colocado no terminal correto.
  4. Nenhuma ligação exigida foi substituída pelo marcador.

O marcador registra uma exceção justificada; não corrige uma entrada flutuante nem uma conexão necessária.

Atenção

Aplique no seu arquivo

No seu esquemático local, examine uma ocorrência de pino sem conexão, se houver. Use o marcador somente se você puder apontar a informação do componente que autoriza deixá-lo aberto. Caso contrário, mantenha a ocorrência para investigação ou complete a conexão correta.

Passo 6 de 8

Usar PWR_FLAG sem esconder falhas

Por que esse alerta pode ocorrer

Alerta de alimentação não reconhecida

Quando o ERC não encontra a origem da alimentação

Um alerta como “power input pin not driven by any power output pins” indica que uma rede contém um pino do tipo entrada de alimentação, mas o ERC não encontrou nela um pino reconhecido como saída de alimentação.

Isso não prova que a alimentação física está ausente. Por exemplo, uma fonte externa pode entrar por um conector cujos pinos são passivos. O conector representa a interface física, mas não declara ao ERC que há uma fonte energizando a rede.

Fonte externa e o modelo elétrico

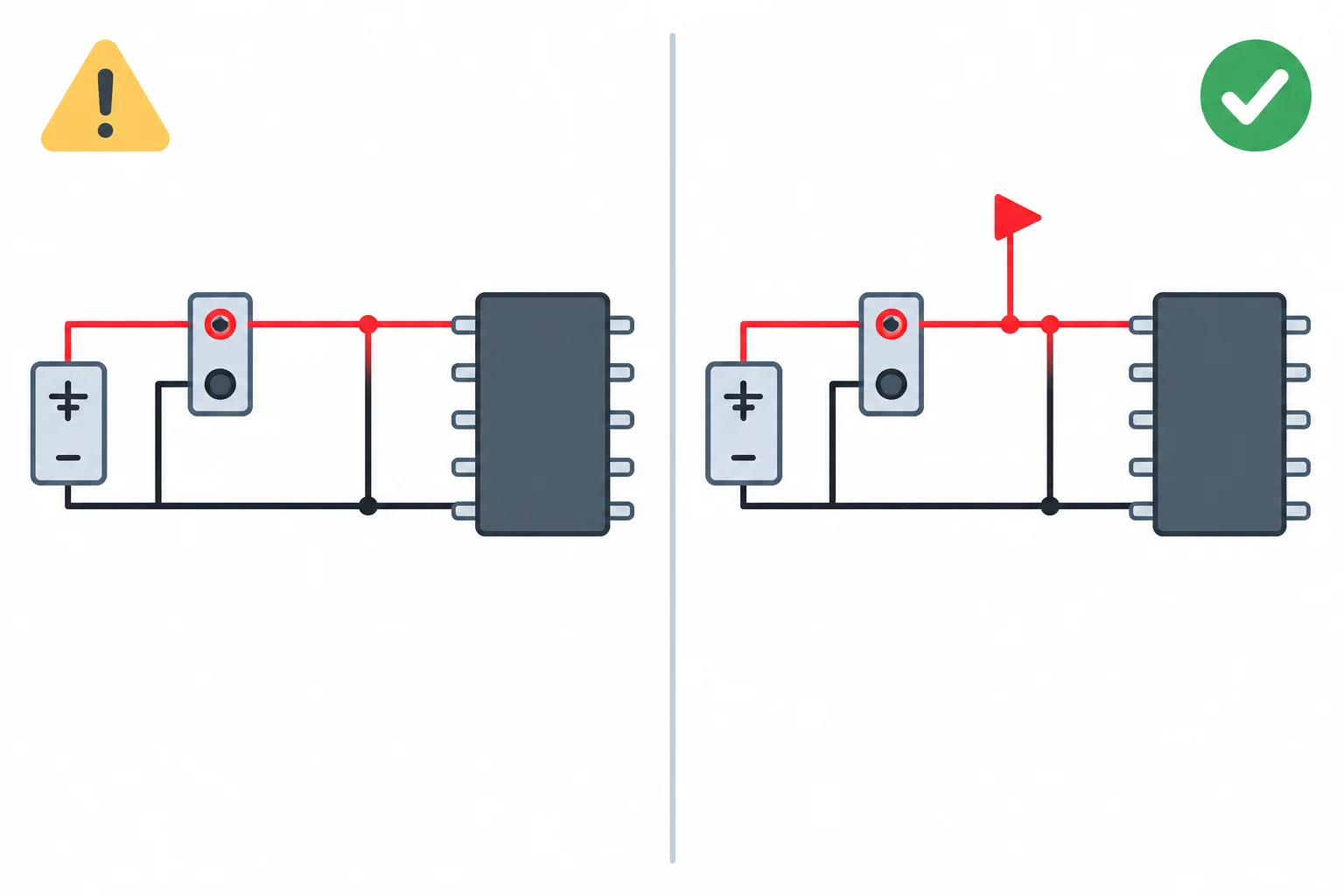

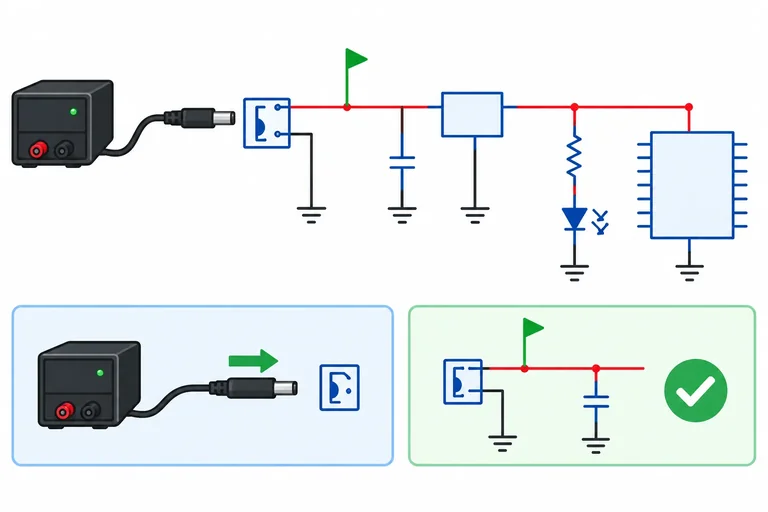

Diagrama comparando uma alimentação externa por conector passivo antes e depois da declaração PWR_FLAG na rede positiva.

O conector pode trazer energia real à placa, mas seus pinos passivos não informam isso ao ERC.

Dica

O papel do PWR_FLAG

O PWR_FLAG é uma declaração para o verificador: “esta rede tem uma origem de alimentação prevista”. Ele não gera tensão, não fornece corrente e não transforma um conector em fonte.

Use-o somente depois de confirmar duas evidências: há uma origem externa ou interna realmente prevista para a rede e o caminho no esquemático entre essa origem e os pinos alimentados está contínuo.

Investigue antes de declarar

Verifique a causa primeiro

Antes de posicionar um PWR_FLAG, siga esta sequência de investigação:

Exemplo

Sequência de decisão

  1. Identifique a origem prevista. Ela vem de uma fonte externa pelo conector, de um regulador ou de outro bloco?
  2. Siga a rede no desenho. Confira fios, junções e rótulos até o pino de alimentação que recebeu o alerta.
  3. Veja como a origem é declarada. Um pino de saída de alimentação já é reconhecido; pinos passivos de conector normalmente não são.
  4. Declare somente a rede alimentada. Se a origem externa foi confirmada e não é reconhecida, posicione um PWR_FLAG naquela rede.
  5. Execute o ERC de novo. O alerta específico deve desaparecer; outros alertas podem apontar problemas independentes.

Atenção

Declaração não é reparo

Não use PWR_FLAG para encobrir um fio interrompido. Se o caminho da alimentação estiver aberto, o marcador pode silenciar a falta de origem reconhecida, mas não reconecta o pino isolado nem faz o circuito receber energia física.

Investigue a rede inteira

Três evidências para analisar

O PWR_FLAG só é justificável quando há uma origem de alimentação real prevista, mas essa origem não aparece ao ERC como saída de alimentação. Antes de decidir, compare a origem física esperada, o caminho desenhado e os tipos elétricos dos elementos que participam da rede.

Perguntas antes do marcador

Use estas perguntas para investigar cada rede. Elas ajudam a separar uma declaração necessária de um defeito que o marcador não resolve.

Critérios de investigação; a decisão depende da combinação das evidências.
VerifiqueEvidência no esquemáticoPor que importa
Origem previstaFonte externa, regulador ou outro bloco definidoEvita declarar uma fonte que não existe no projeto
ContinuidadeFios, junções e rótulos chegam ao pino alimentadoSe houver interrupção, a prioridade é reparar a conexão
Tipo da origemPino passivo ou saída de alimentaçãoDefine se o ERC já consegue reconhecer a origem
Rede de retornoCaminho de retorno também está previsto e contínuoA alimentação exige ida e retorno; avalie cada rede separadamente

E o retorno da alimentação?

Em uma entrada externa de dois condutores, avalie tanto a rede positiva quanto o retorno. Se ambos chegam exclusivamente por pinos passivos e ambos alimentam pinos reconhecidos pelo ERC, cada rede pode exigir sua própria declaração — mas somente após confirmar a origem e a continuidade de cada caminho.

Não espalhe PWR_FLAG por redes diferentes para zerar alertas. Uma rede já alimentada por um pino declarado como saída de alimentação não precisa dessa declaração adicional. O marcador também não comprova o valor da tensão.

Aplique o critério

Diagnostique antes de marcar

Considere cada cenário como uma investigação inicial do ERC. Associe a situação à primeira ação apropriada. Não trate PWR_FLAG como solução universal: origem prevista, continuidade do caminho e tipo elétrico precisam concordar.

Quatro redes, quatro decisões

Associe cada situação à primeira ação adequada.

Toque em um item e depois no par correspondente.

Passo 7 de 8

Resolver a causa, não apenas a mensagem

Diferencie uma correção comprovada de uma alteração que apenas reduz a visibilidade dos alertas no ERC.

Da mensagem à decisão

Decidir com evidências

Uma lista menor não é necessariamente um esquemático melhor

Ao encontrar um alerta, procure primeiro sua causa. Há três respostas legítimas:

  1. Corrigir o circuito: refazer um fio, separar saídas unidas por engano ou completar uma ligação necessária.
  2. Corrigir uma declaração: ajustar o tipo elétrico somente quando a documentação e o símbolo mostrarem que ele está incorreto.
  3. Justificar uma exceção específica: registrar por que aquela ocorrência é intencional e aceitável quando o caso não puder ser declarado adequadamente no esquemático.

Investigue a rede, os pinos e a intenção funcional antes de decidir. Alterar um tipo para passivo, inserir um marcador ou suprimir uma mensagem apenas para esvaziar a lista não demonstra que o circuito está correto.

Da ocorrência à ação fundamentada

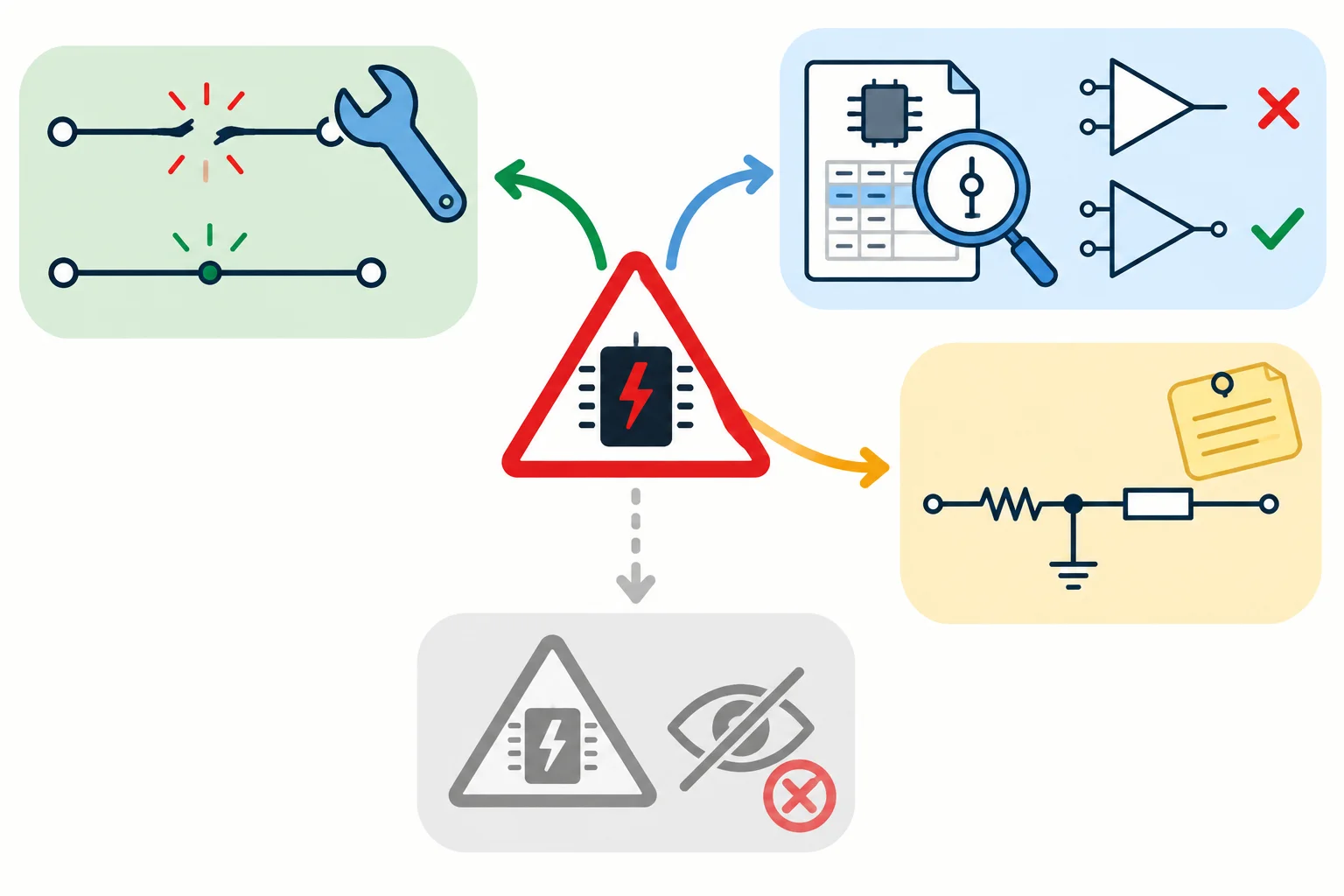

Diagrama com um alerta do ERC levando a reparar uma conexão, conferir a documentação de um símbolo ou registrar uma exceção; ocultar o alerta aparece como caminho inadequado.

A ação vem da causa comprovada, não do desejo de remover a mensagem.

Comprovar antes de declarar

Comprovar antes de alterar

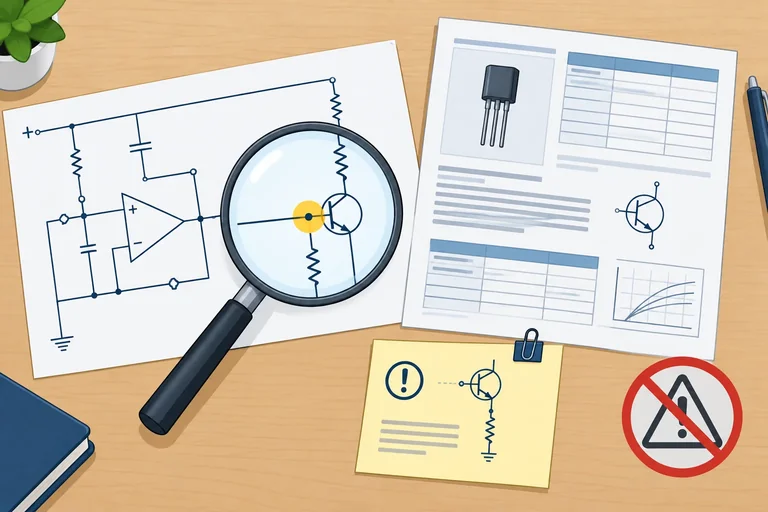

Símbolo e documento devem concordar

O tipo elétrico é uma informação usada pelo ERC; não o altere por conveniência. Antes de considerar uma mudança, confira a documentação do componente e o símbolo utilizado:

  • qual é a função real do terminal;
  • se ele pode ficar aberto ou exige conexão;
  • se ele fornece, recebe ou apenas conduz sinal ou alimentação;
  • se o alerta decorre da topologia desenhada, e não da declaração.

Por exemplo, duas saídas comuns conectadas na mesma rede exigem investigar e corrigir a topologia. Tornar uma delas passiva para eliminar o conflito só impede que o ERC enxergue uma incompatibilidade potencial.

Se a declaração estiver comprovadamente errada, registre qual documento sustenta a correção. Não é necessário editar bibliotecas para aplicar esse raciocínio.

Exemplo

Documente a decisão

Registro curto, revisão possível

Uma exceção serve para uma situação delimitada e intencional que permanece sinalizada mesmo após a investigação e não possui uma declaração apropriada no esquemático. Anote ao menos:

  • Causa: qual alerta e em qual rede ou pino.
  • Ação: o que foi corrigido, declarado ou excepcionalmente aceito.
  • Evidência: documentação, requisito ou decisão de projeto que sustenta a ação.

Reavalie essa anotação se o componente, a rede ou a finalidade do projeto mudar. Uma exceção não é correção elétrica: ela registra que uma regra não se aplica àquele caso conhecido.

Isso é diferente de um pino NC que a documentação manda deixar aberto: nesse caso, use o marcador de não conexão, que é uma declaração no esquemático.

Ler uma lista vazia com cuidado

Resolver não é esconder

Quatro destinos diferentes para um alerta

Uma ocorrência pode deixar de aparecer por motivos muito diferentes. Resolver elimina a causa no circuito ou corrige uma declaração comprovadamente incorreta. Uma declaração justificada, como o marcador de não conexão ou o PWR_FLAG nas condições já estudadas, registra uma intenção real no esquemático.

Uma exceção específica aceita e documenta um caso investigado que a regra não consegue representar adequadamente. Já um filtro muda apenas o que a janela mostra: a ocorrência continua existente. Uma exclusão ou uma regra desabilitada reduz o que o ERC verifica.

Antes de interpretar uma lista vazia como aprovação, confira filtros ativos, ocorrências excluídas e regras desabilitadas.

O que realmente mudou?

Compare o efeito de cada ação antes de considerar a revisão concluída.

Apenas a resolução atua diretamente sobre a causa elétrica ou sobre uma declaração comprovadamente incorreta.
AçãoEfeito no alertaInterpretação
ResolverCausa corrigida ou declaração ajustada com evidênciaResultado verificável
Declaração justificadaIntenção real é informada ao ERCNão altera o circuito físico
Exceção específicaCaso conhecido é aceito e registradoNão é correção elétrica
Ocultar por filtroMensagem some da visualizaçãoOcorrência continua existente
Excluir ou desabilitar regraOcorrência ou regra deixa de ser verificadaAlcance do ERC é reduzido

Checagem antes de concluir

Classifique decisões de revisão

Associe cada situação à decisão adequada. Escolha a ação que preserva a evidência necessária; não escolha apenas a que reduz a lista de alertas.

Decisão e evidência

Faça as associações entre cada cenário e a decisão apropriada, incluindo a evidência necessária.

Toque em um item e depois no par correspondente.

Passo 8 de 8

Revisão final: o que o resultado permite concluir

Concluir uma revisão elétrica fundamentada e explicar os limites da evidência produzida pelo ERC.

Ler o caso antes de agir

Caso integrado ainda sem correções

Caso final — interface de 5 V ainda não revisada

Em uma cópia local de um esquemático, o conector J1 recebe uma fonte externa regulada de +5 V e seu retorno. Os dois pinos de J1 são declarados como passivos.

O CI U1 tem um pino VCC declarado como entrada de alimentação, um pino GND também declarado como entrada de alimentação, uma saída OUT declarada como saída e um terminal NC sem fio. A documentação fornecida para U1 diz: “NC: não conectar.”

OUT de U1 está ligada a uma entrada de outro bloco, como planejado. Porém, uma segunda saída comum, OUT_B, foi unida acidentalmente à mesma rede de OUT.

O desenho ainda não contém PWR_FLAG nem marcador de não conexão. Trate cada alerta esperado como uma pergunta sobre a intenção do circuito.

O que está declarado — e o que ainda falta decidir

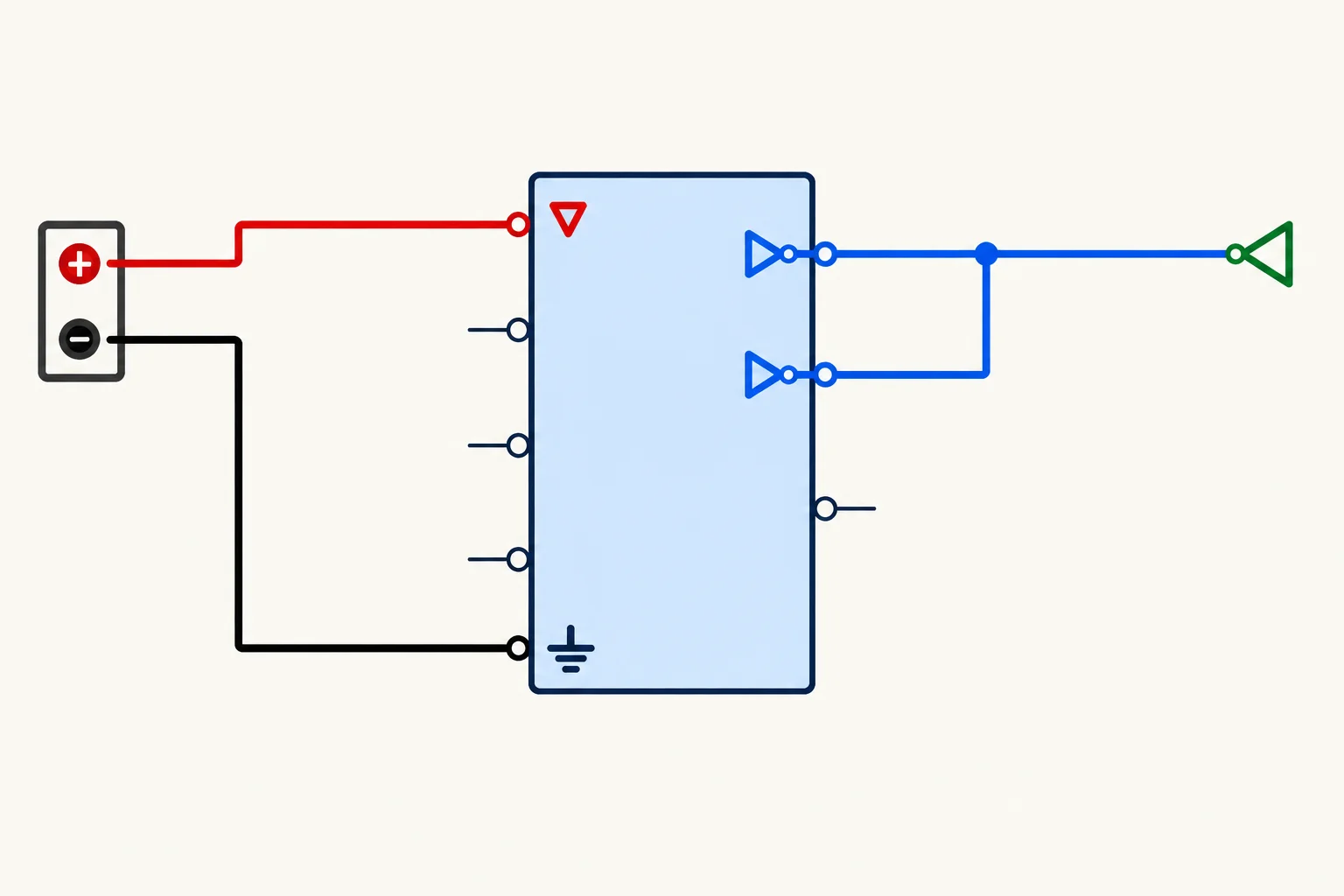

Diagrama de um conector de alimentação externa com pinos passivos ligado a um CI, um pino NC aberto e duas saídas unidas acidentalmente, sem marcadores aplicados.

A origem externa, os tipos de pino e a nota documental são as evidências para decidir; o desenho ainda não foi corrigido.

Diagnosticar e registrar

Aplicação final

Faça o diagnóstico antes de ver a solução

Primeiro, no KiCad instalado no seu computador, execute o ERC outra vez na cópia local do seu esquemático e compare a lista com seu registro inicial. Seu arquivo pode apresentar ocorrências diferentes das deste caso — não introduza defeitos para imitar o exemplo.

Depois, responda sobre o caso integrado. Para cada situação, indique a ação e a evidência que a justifica. Por fim, registre o resultado real da sua nova execução local e cite verificações que continuam pendentes mesmo se a lista estiver vazia.

Diagnóstico, ação e conclusão local

No caso integrado, diagnostique: (1) a alimentação externa que entra por J1 com pinos passivos; (2) o terminal NC de U1; e (3) a união acidental entre OUT e OUT_B, ambas declaradas como saídas.

Para cada uma, escreva a ação e a evidência usada. Em seguida, relate o resultado da nova execução do ERC na sua cópia local, comparando-o ao registro inicial. Cite pelo menos duas verificações que ainda são necessárias mesmo sem alertas.

Escreva pelo menos 220 caracteres (0/220).

Conferir as decisões

Compare sua análise com a resolução

Resolução fundamentada do caso

A fonte externa é prevista e J1 usa pinos passivos. Depois de confirmar a continuidade dos dois caminhos, PWR_FLAG pode declarar ao ERC a origem de +5 V e, se a ausência também for apontada, a origem do retorno. O marcador declara uma alimentação prevista; não cria tensão nem corrige fios abertos.

O pino NC recebe marcador de não conexão porque a documentação do próprio caso ordena deixá-lo aberto. Já OUT e OUT_B não têm justificativa para compartilhar a rede: a ação é desfazer ou redesenhar essa união conforme a intenção funcional. Reclassificar as saídas como passivas apenas esconderia o conflito.

Evidência e ação no caso

Use a tabela para conferir se sua ação resolveu a causa ou apenas reduziria a lista de mensagens.

A mesma ocorrência pode exigir declaração, correção do desenho ou investigação adicional.
SituaçãoEvidência disponívelAção fundamentada
+5 V por J1Fonte externa prevista; pino passivoPWR_FLAG na rede +5 V, após conferir o caminho
Retorno por J1Retorno externo previsto; pino passivoPWR_FLAG no retorno somente se o ERC apontar ausência de origem
NC de U1Documentação: “não conectar”Marcador de não conexão no terminal NC
OUT e entradaU1 deve dirigir o bloco seguinteManter a ligação planejada
OUT e OUT_BUnião acidental de duas saídasSeparar ou refazer a topologia; não reclassificar por conveniência

Concluir com limites claros

O limite da lista vazia

Um resultado sem alertas permite concluir apenas que, para as regras ativas, os tipos declarados nos símbolos e as exclusões existentes, o ERC não encontrou ocorrências.

Ele não comprova que valores e potências foram dimensionados corretamente, que polaridades e orientações físicas serão respeitadas, que o circuito terá o desempenho esperado ou que será seguro. Preserve um registro curto com ocorrência, causa, ação, evidência e verificações pendentes. A próxima etapa tratará das regras físicas da placa.

Resumo

Síntese da revisão elétrica

  • O ciclo de revisão é: executar, localizar, investigar, corrigir ou justificar e executar novamente.
  • PWR_FLAG e marcador de não conexão são declarações justificadas; não substituem conexões necessárias.
  • Um resultado sem alertas depende das regras ativas, dos símbolos e das exclusões em uso.
  • ERC sem alertas não comprova dimensionamento, polaridade física, desempenho nem segurança.
  • Registre decisões e verificações pendentes antes de seguir para a revisão física da placa.

Tutorial concluído

Parabéns! Você concluiu: Verificação elétrica do esquemático com ERC

Revisão concluída: você sabe investigar alertas, justificar declarações específicas e reconhecer o que uma lista vazia não prova.

Baixe o Aplicativo agora para ter acesso a + de 5000 cursos gratuitos, exercícios, certificado e muito conteúdo sem pagar nada!

  • Cursos online 100% gratuitos do início ao fim

    Milhares de cursos online em vídeo, ebooks e áudiobooks.

  • Mais de 60 mil exercícios gratuitos

    Para testar seus conhecimentos no decorrer dos cursos online

  • Certificado Digital gratuito válido em todo o Brasil

    Gerado diretamente na galeria de fotos do seu celular e enviado ao seu e-mail

Aplicativo Cursa na tela de ebook, na tela de curso em vídeo e na tela de exercícios do curso, mais o certificado de conclusão de curso
