Regiões de operação e parâmetros dos BJTs

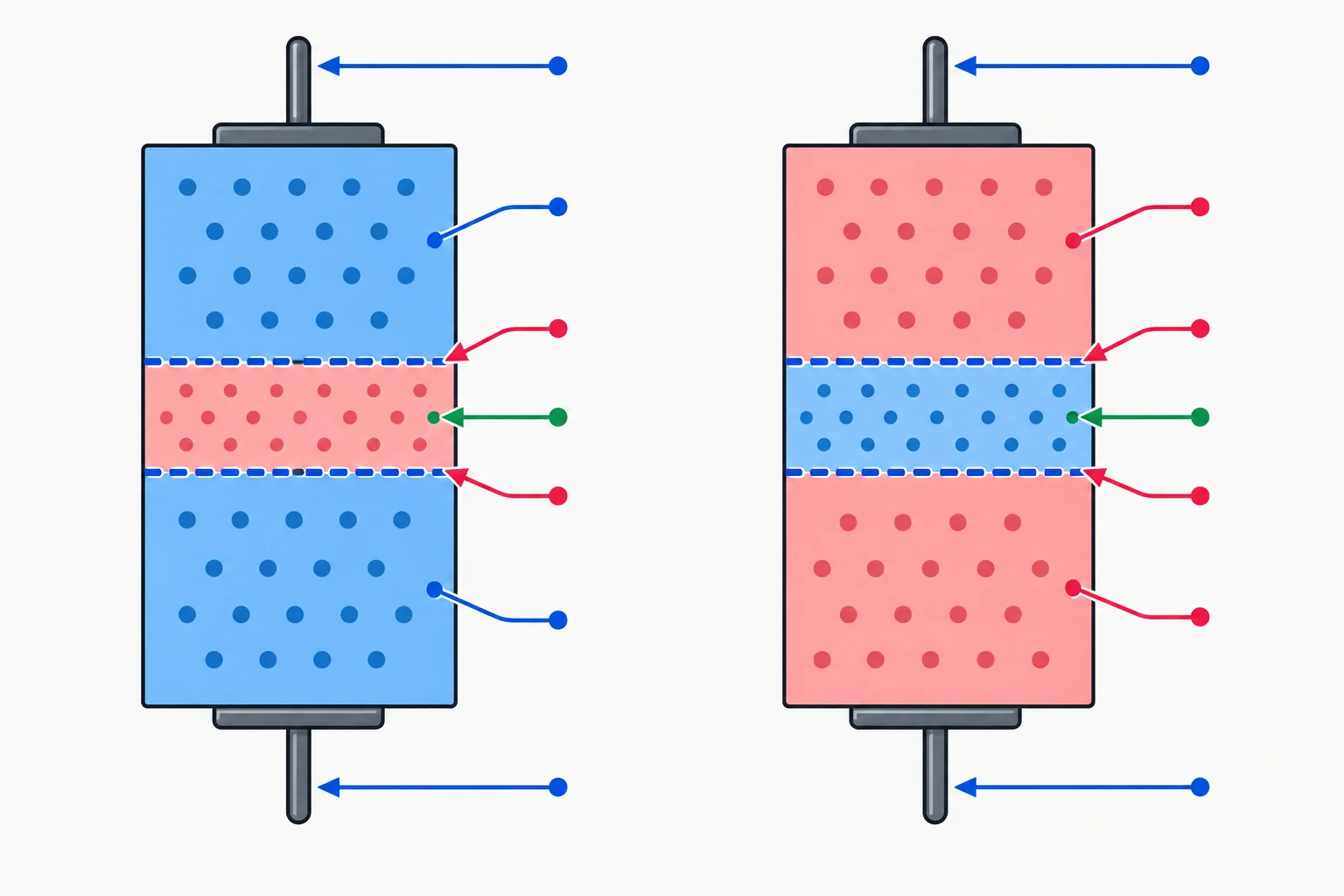

Um transistor bipolar de junção (BJT) possui três terminais: base (B), coletor (C) e emissor (E). Na estrutura básica, há duas junções PN: base-emissor (BE) e base-coletor (BC).

No NPN, as regiões são N–P–N; no PNP, P–N–P. A base é a região central e comum às duas junções. Isso ajuda a visualizar a estrutura, mas não significa que o componente possa ser usado como dois diodos independentes.

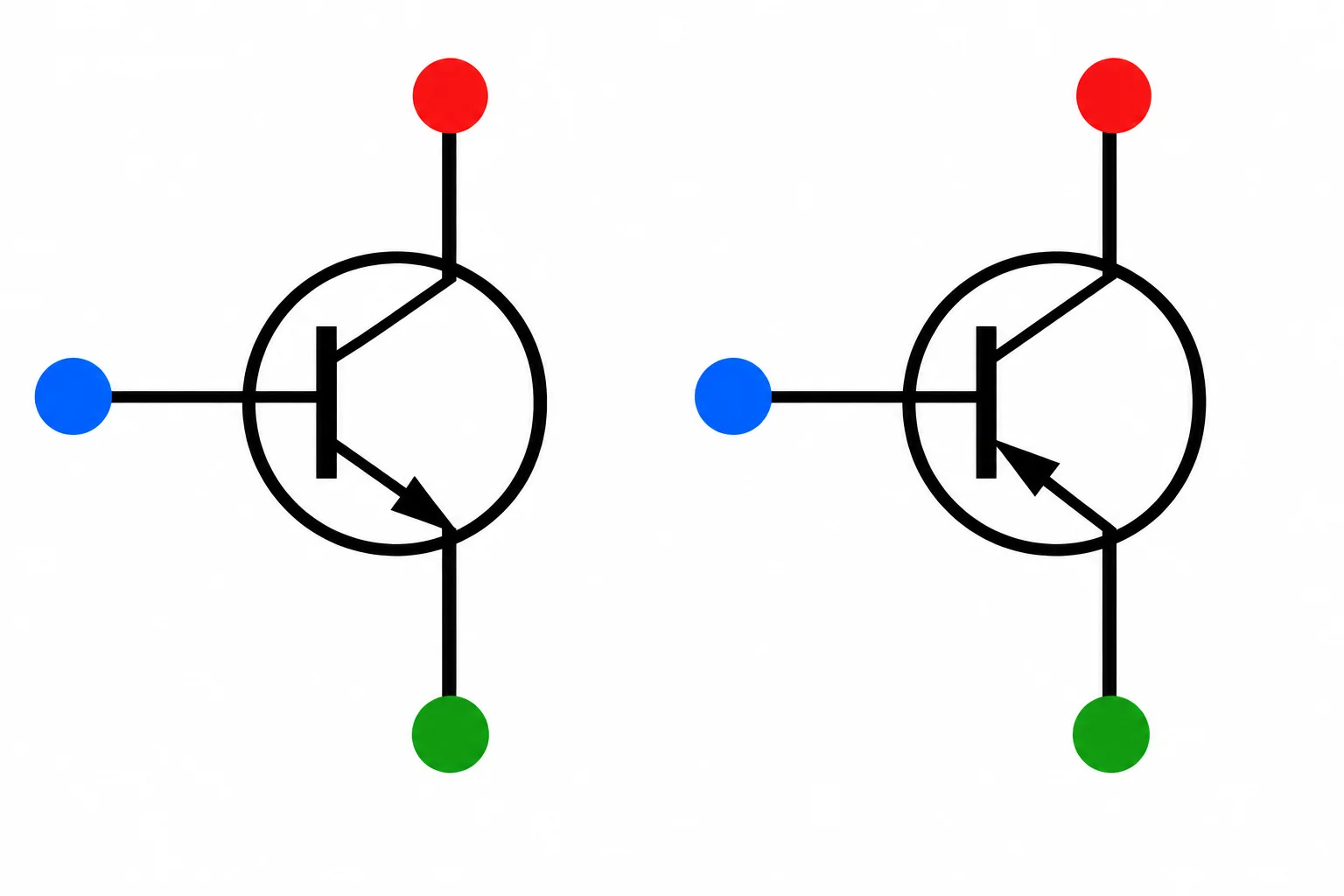

No símbolo, o terminal ligado à seta é sempre o emissor. A direção da seta permite reconhecer o tipo:

• NPN: seta do emissor aponta para fora.
• PNP: seta do emissor aponta para dentro, em direção à base.

A base é a linha central do símbolo. O terminal restante é o coletor. Uma mnemônica comum é: NPN: seta Não aPonta para dentro.

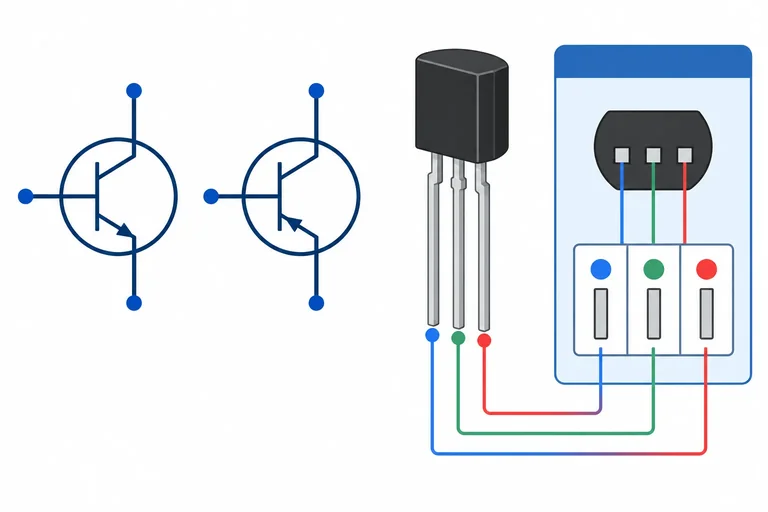

A ordem dos pinos em um encapsulamento não é universal. Para identificar um componente real, confira o código completo da peça e o desenho de pinagem da folha de dados.

Observe também a vista indicada. Um desenho pode ser mostrado de frente, por baixo ou por outro lado. Girar mentalmente o encapsulamento sem conferir essa vista é uma fonte comum de ligação errada.

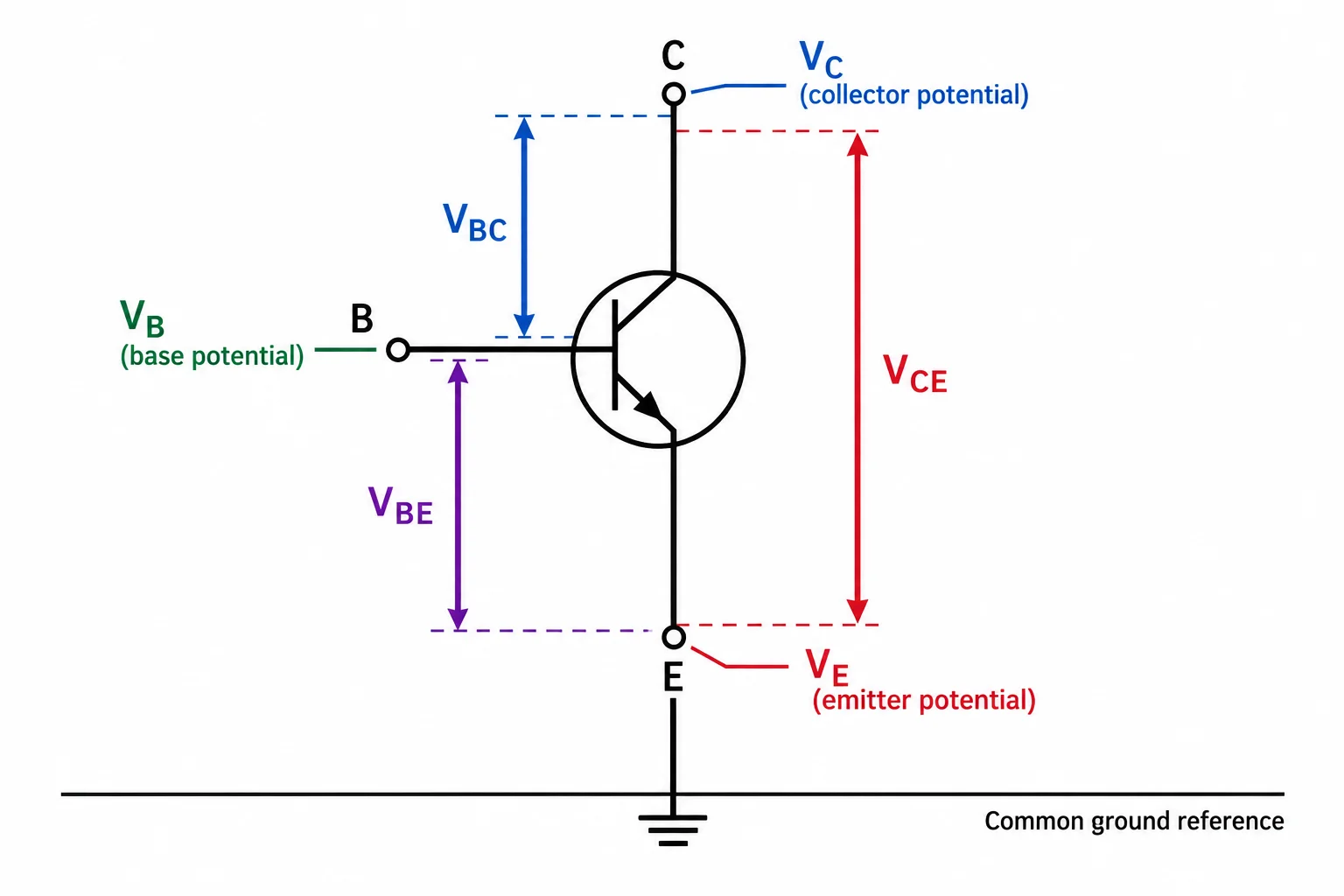

Em um NPN, a ordem das letras no índice define a subtração:

• V_BE = V_B − V_E
• V_CE = V_C − V_E
• V_BC = V_B − V_C

Aqui, V_B, V_C e V_E são os potenciais de base, coletor e emissor em relação à referência do circuito. Já V_BE, V_CE e V_BC são tensões entre dois terminais.

Assim, dizer que a base está em 1 V não basta para obter V_BE: também é necessário saber o potencial do emissor.

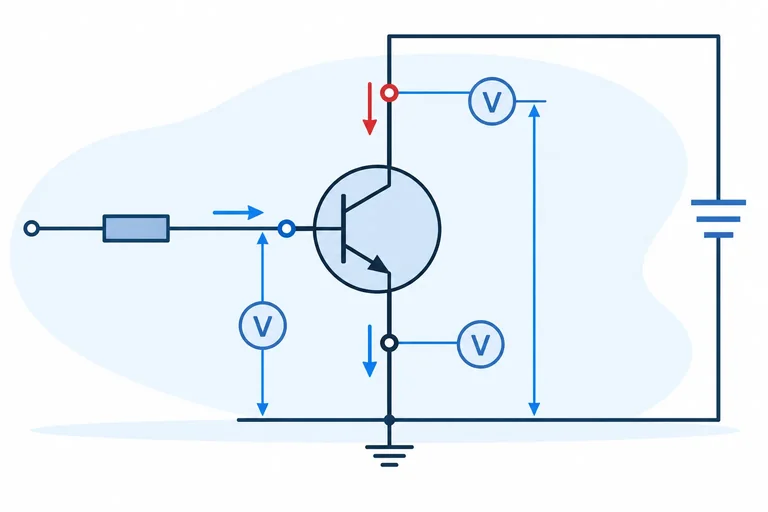

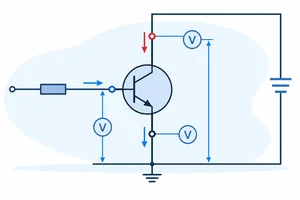

Considere estes potenciais, todos medidos em relação à referência do circuito:

• V_B = 2,7 V
• V_C = 5,0 V
• V_E = 2,0 V

O emissor não está em 0 V. Mesmo assim, as tensões entre terminais são obtidas normalmente pelas subtrações na ordem indicada.

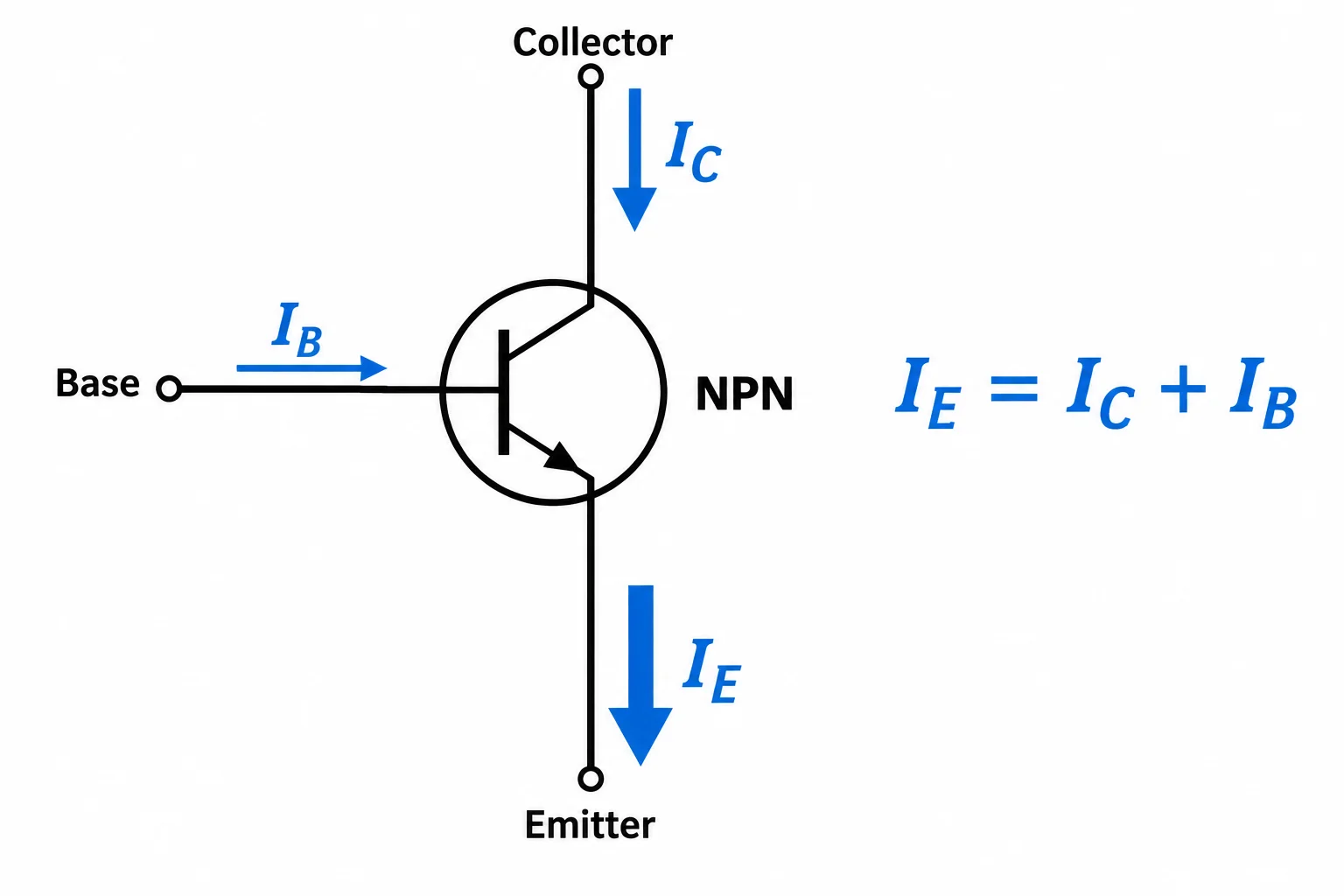

Na convenção usual para um NPN em operação direta:

• I_B entra pela base;
• I_C entra pelo coletor;
• I_E sai pelo emissor.

Aplicando a lei das correntes ao transistor:

I_E = I_C + I_B

Use uma única unidade na conta. Se I_C estiver em mA e I_B em µA, converta uma delas antes de somar.

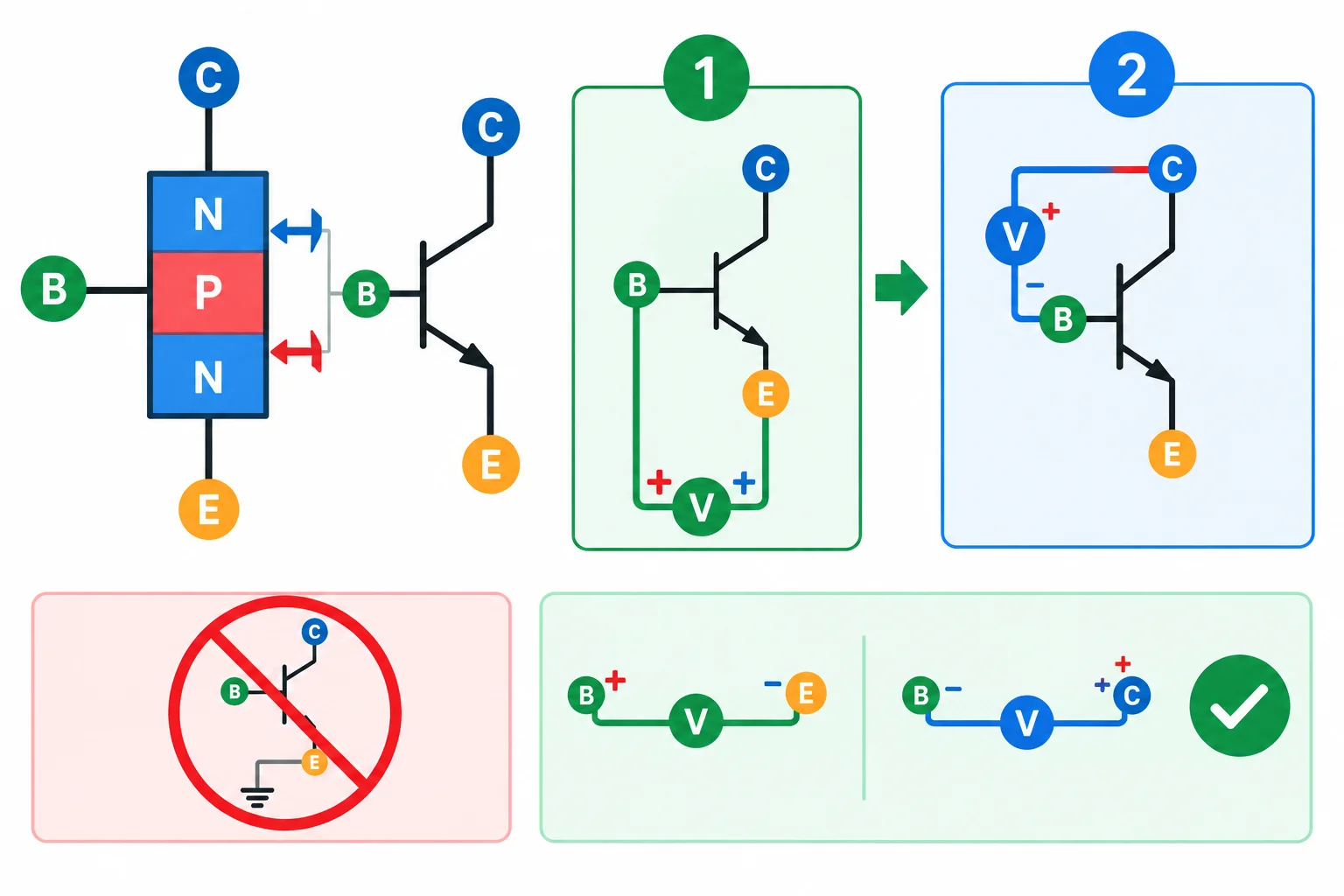

Olhe para as duas junções

Para classificar um NPN, compare os potenciais entre base, emissor e coletor. A tensão da base em relação ao terra, sozinha, não decide a região: o emissor pode não estar no terra e o coletor também influencia a classificação.

Use as duas tensões de junção já conhecidas:

• V_BE = V_B − V_E: junção base-emissor;
• V_BC = V_B − V_C: junção base-coletor.

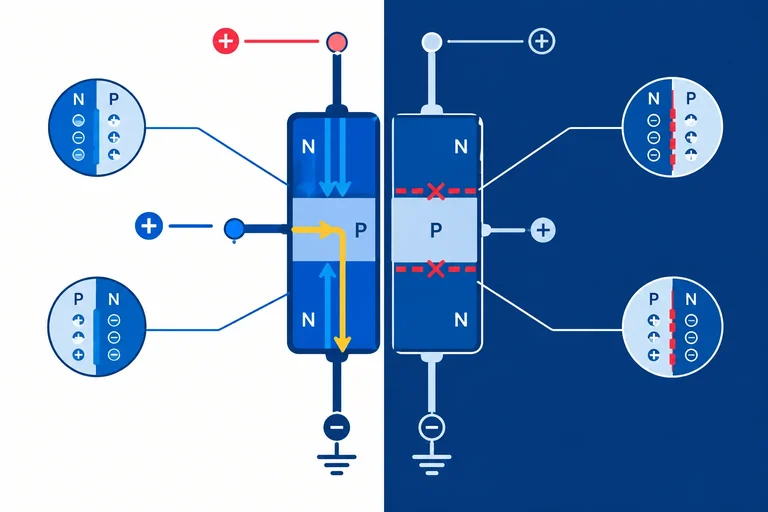

A pergunta essencial é: cada junção está polarizada diretamente ou reversamente?

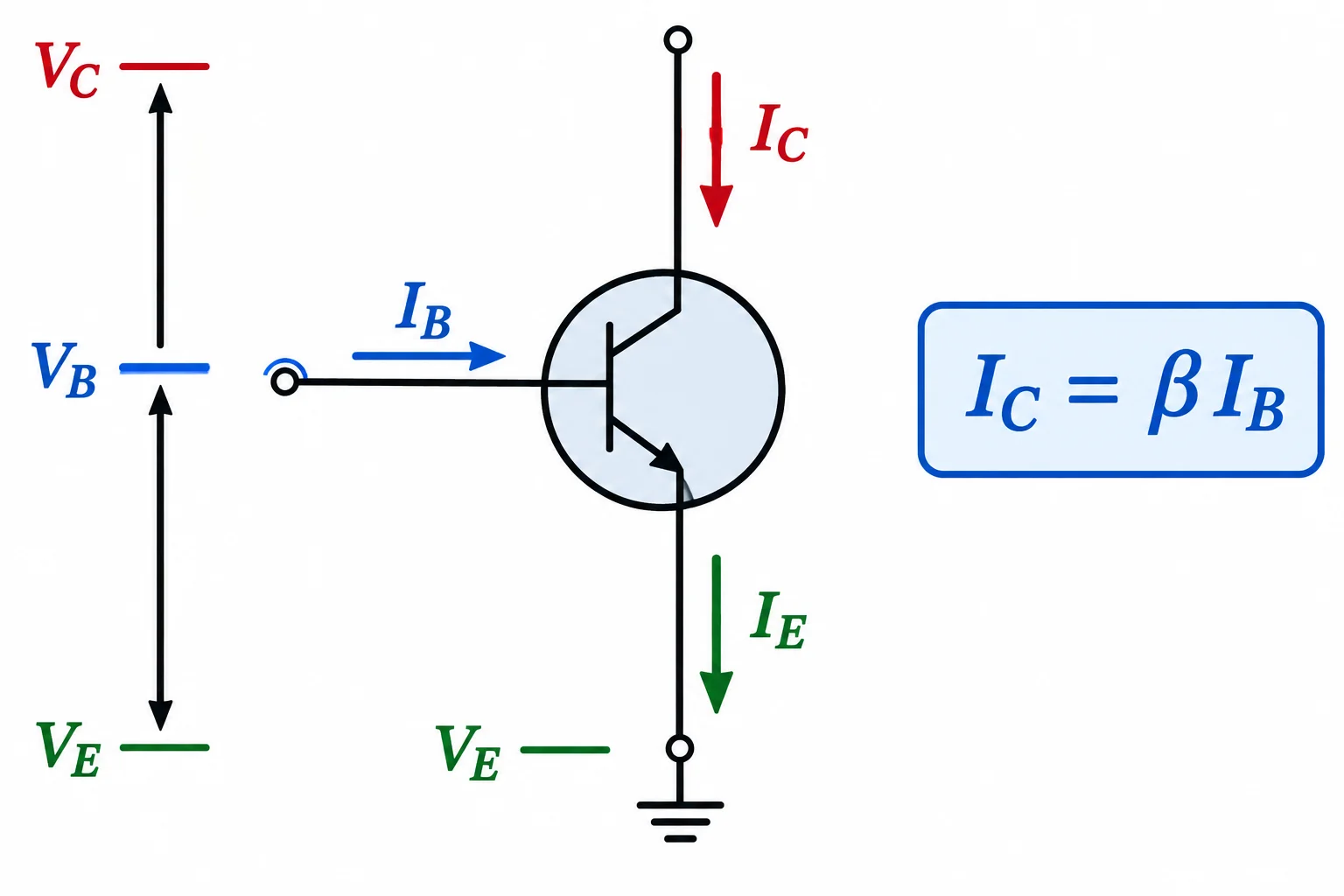

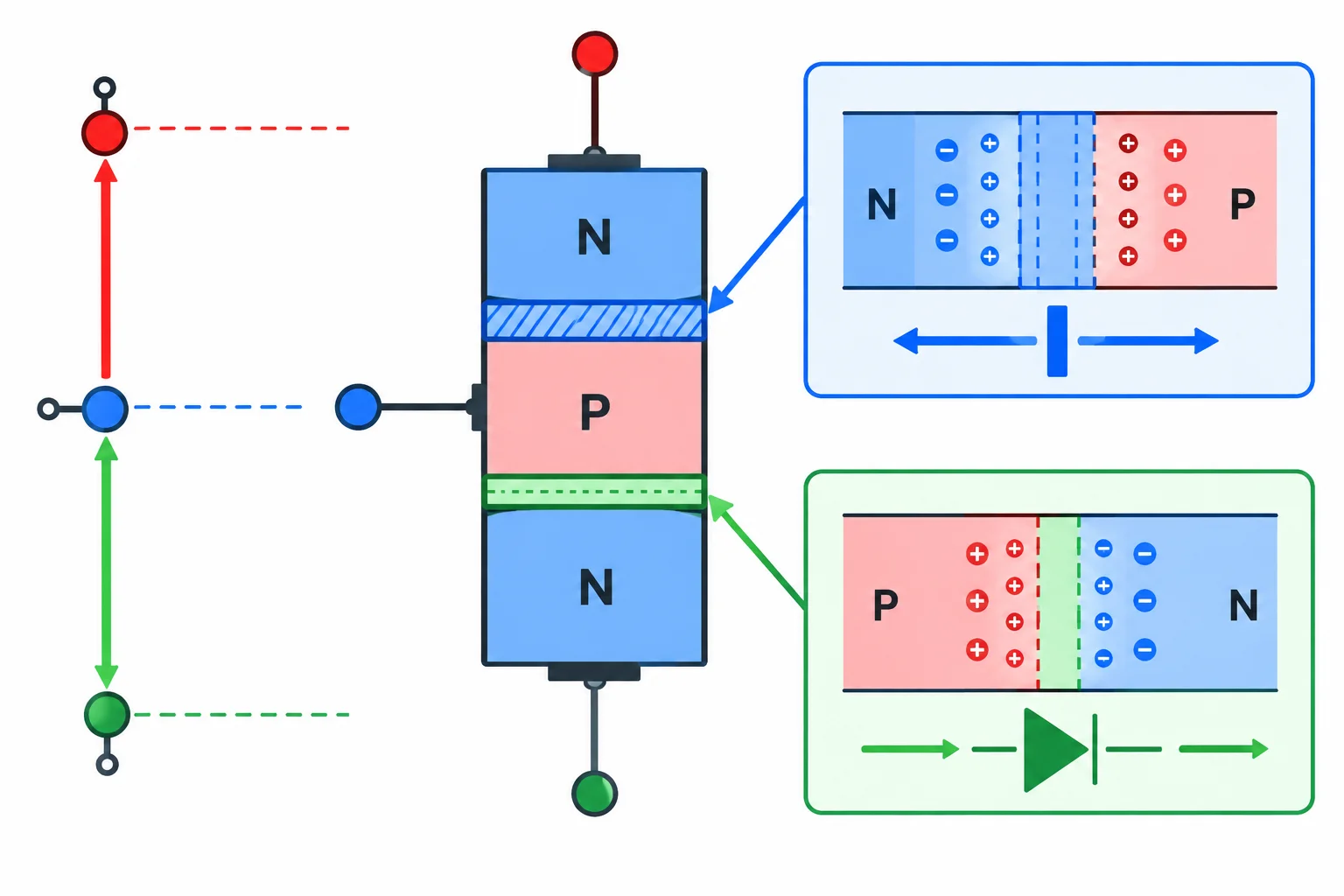

Região ativa direta

Na região ativa direta de um NPN:

• a junção base-emissor (BE) está diretamente polarizada, portanto conduz;
• a junção base-coletor (BC) está reversamente polarizada.

Isso leva à ordem de potenciais:

V_C > V_B > V_E

Assim, V_BE é positivo e V_BC é negativo. Esta é a região normalmente associada à amplificação. Por enquanto, o ponto importante é reconhecer suas polarizações; os cálculos de corrente com β vêm depois.

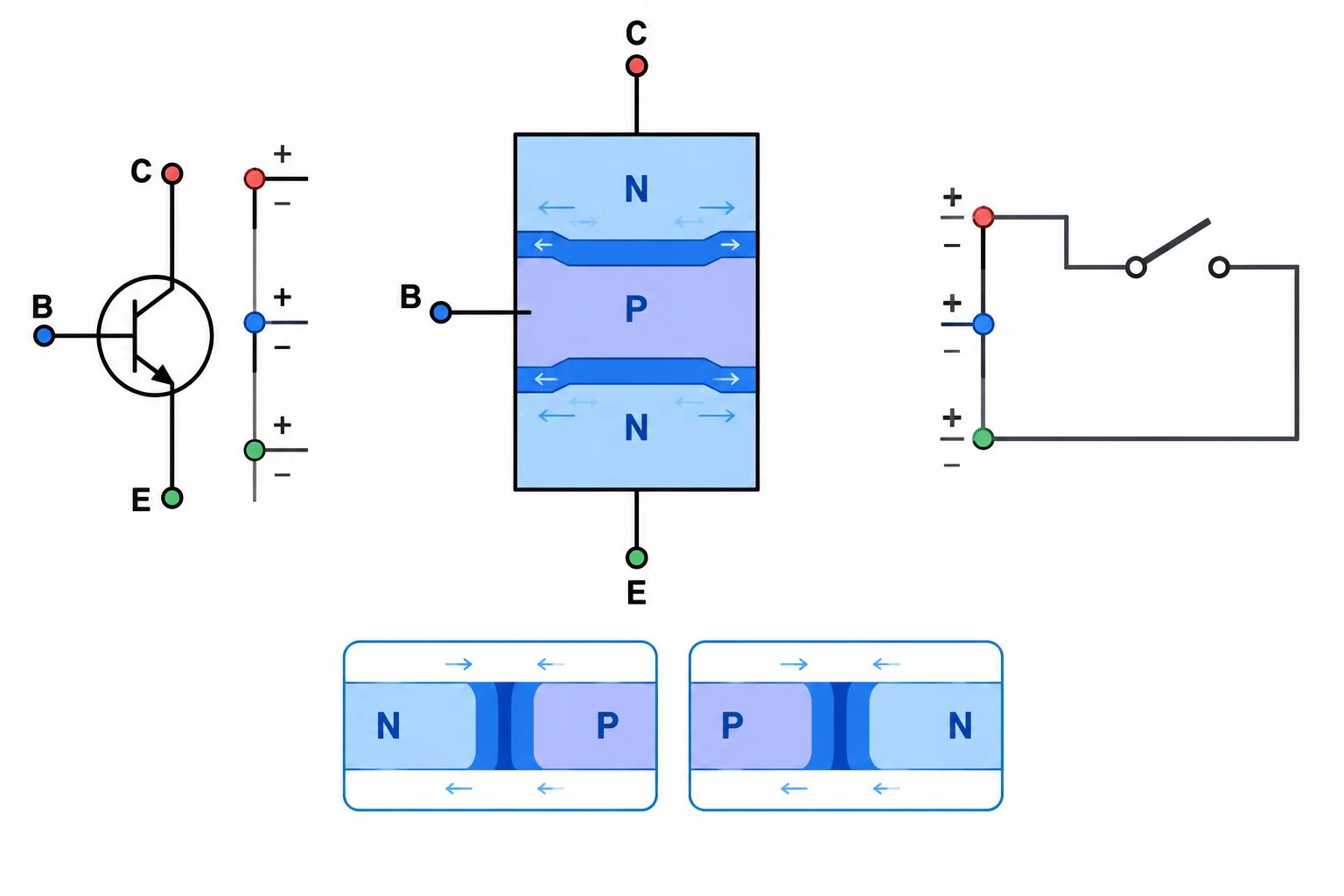

Corte: sem polarização direta apreciável

Na operação normal em corte, nenhuma das duas junções está diretamente polarizada de forma apreciável.

Consequências práticas:

• as correntes de base, coletor e emissor são muito pequenas;
• ainda podem existir correntes de fuga, mas não são a condução pretendida;
• o transistor é tratado inicialmente como desligado.

Um caso inequívoco é V_B ≤ V_E e V_B ≤ V_C: a base não está acima nem do emissor nem do coletor, logo as junções BE e BC não estão diretamente polarizadas.

| Região | Junção BE | Junção BC | Ordem típica dos potenciais | Associação inicial |
|---|---|---|---|---|
| Ativa direta | Direta | Reversa | V_C > V_B > V_E | Amplificação |
| Corte | Não diretamente polarizada de forma apreciável | Não diretamente polarizada de forma apreciável | Base não acima de emissor nem coletor, em caso inequívoco | Desligado |

β só vale depois da classificação

Na região ativa direta, o ganho de corrente contínua do transistor é definido por:

β = I_C / I_B

Ele também aparece como h_FE em muitas folhas de dados. Assim, quando as tensões confirmam a região ativa, podemos estimar:

I_C ≈ β × I_B

Antes da conta, verifique as junções. Para um NPN ativo, deve haver condução base-emissor e bloqueio base-coletor; em termos de potenciais, tipicamente V_C > V_B > V_E.

Se essa condição não for satisfeita, não aplique a fórmula como se β determinasse a corrente de coletor.

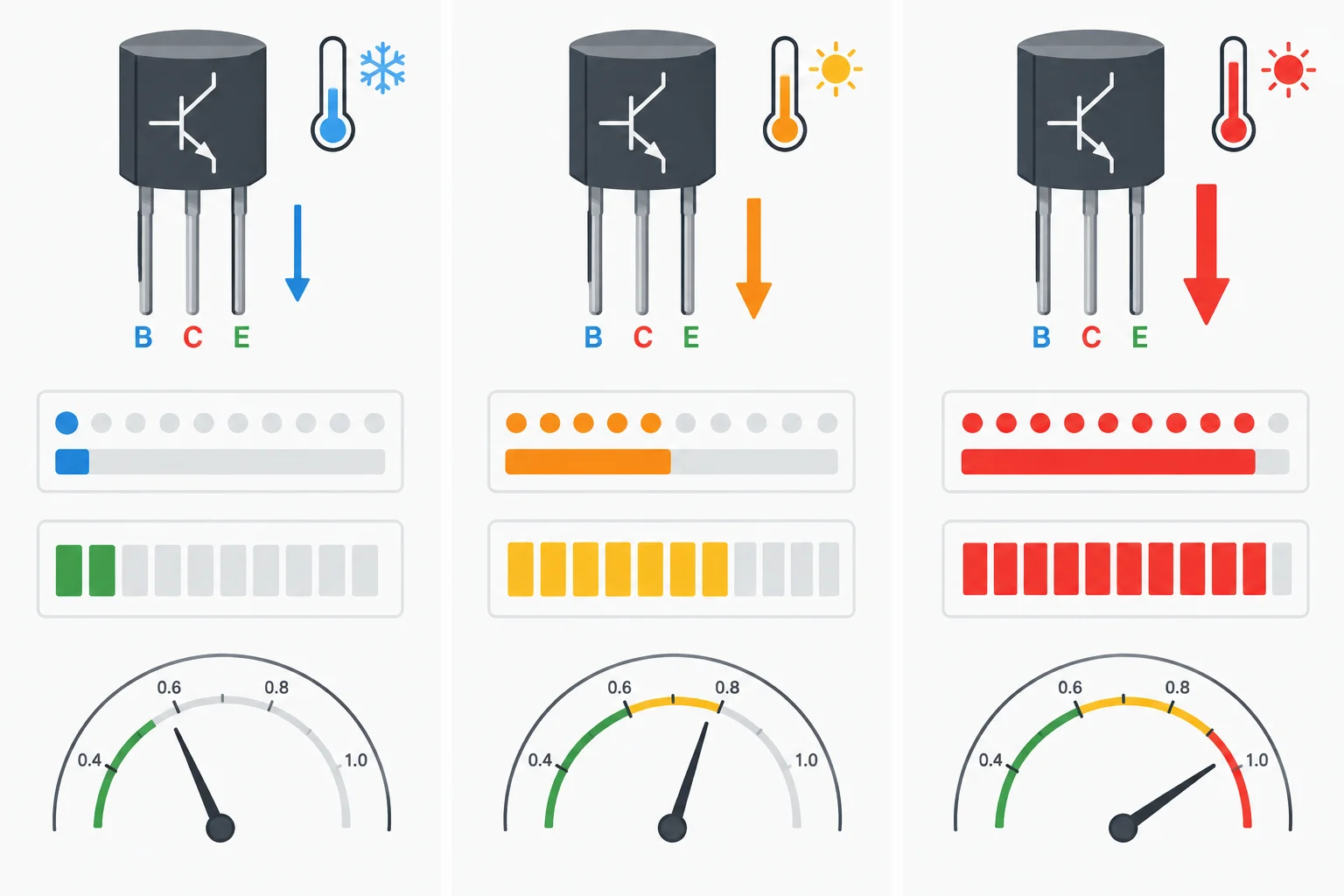

Nem β nem V_BE são constantes universais

O β varia entre exemplares de um mesmo modelo e também pode mudar com a corrente de coletor e a temperatura. Uma folha de dados informa β sob condições específicas; esse dado não garante o mesmo valor em qualquer ponto de operação.

Da mesma forma, V_BE varia com a corrente e a temperatura. Usar cerca de 0,7 V pode ser uma aproximação de cálculo em determinado contexto, mas não é um limiar exato que define sozinho se o transistor está ligado ou desligado.

Por isso, as tensões das duas junções classificam a região; β entra depois, como modelo de corrente para a região ativa.

Saturação: as duas junções conduzem

No NPN em saturação, a junção base-emissor e a junção base-coletor estão diretamente polarizadas.

Assim, a ordem típica dos potenciais é:

V_B > V_C > V_E

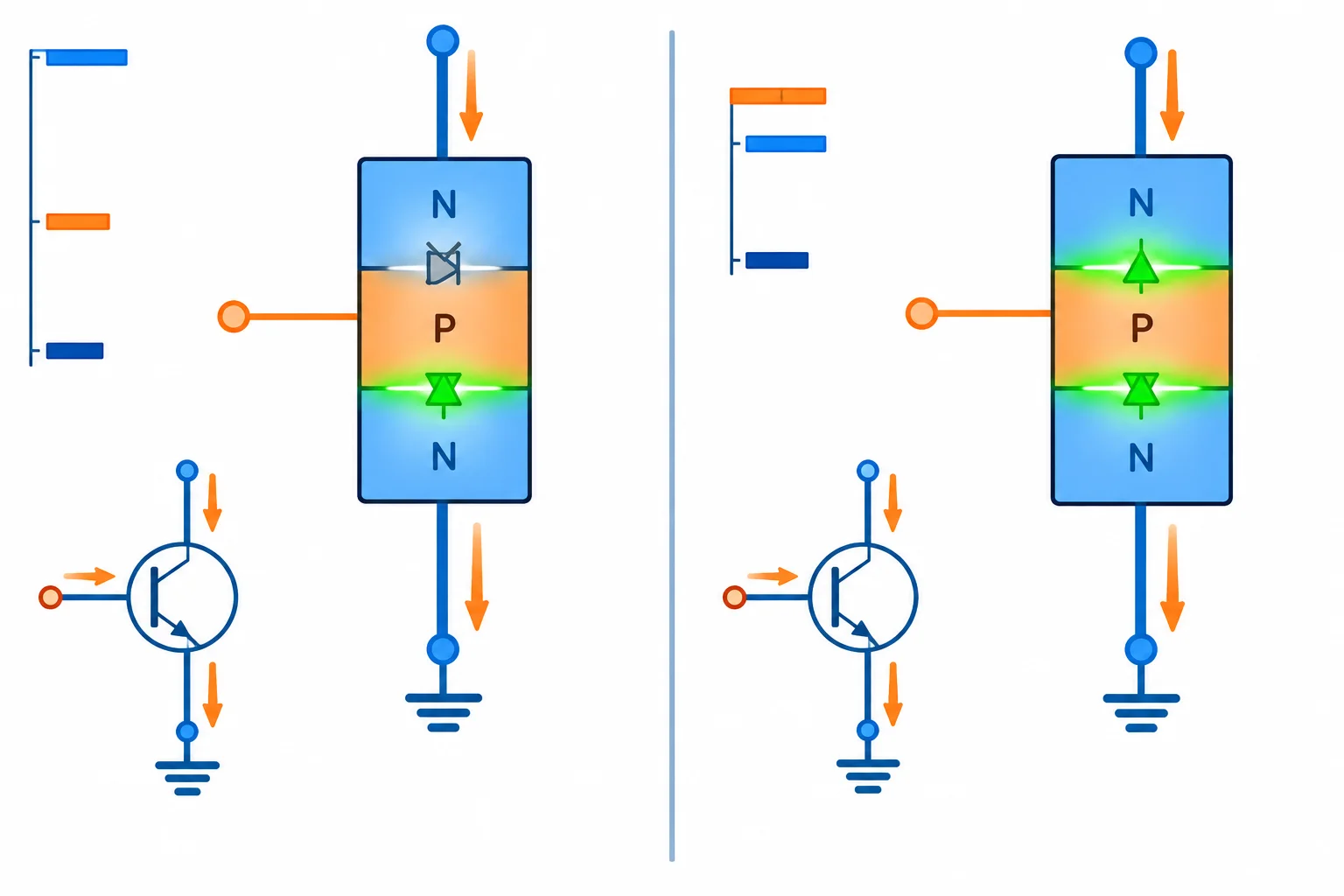

Compare com a região ativa direta, em que o coletor fica acima da base. Quando o coletor cai abaixo da base, a junção base-coletor também passa a conduzir: o transistor entrou em saturação.

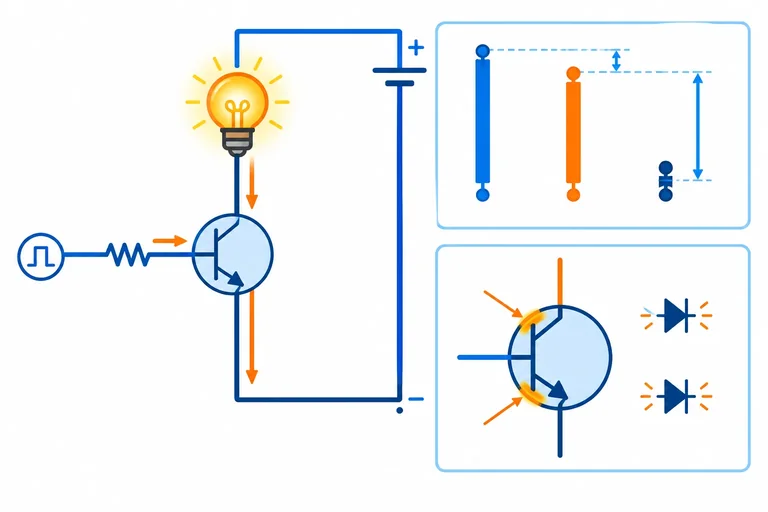

Em uma chave NPN no lado baixo, a saturação costuma representar o estado ligado. Ainda assim, não significa que o transistor vire um curto perfeito: permanece uma tensão entre coletor e emissor.

A corrente de coletor, nesse estado, é limitada principalmente pela alimentação, pela carga e pelas resistências do circuito externo.

V_CE(sat) é a queda coletor-emissor medida quando o transistor está saturado, sob condições de teste declaradas pelo fabricante.

Ela não é 0 V e não é uma constante universal. Seu valor depende, entre outros fatores, das correntes de coletor e de base, da temperatura e do componente específico.

Por isso, uma especificação como “V_CE(sat) máx. = 0,3 V” só pode ser interpretada junto das condições que a acompanham na folha de dados.

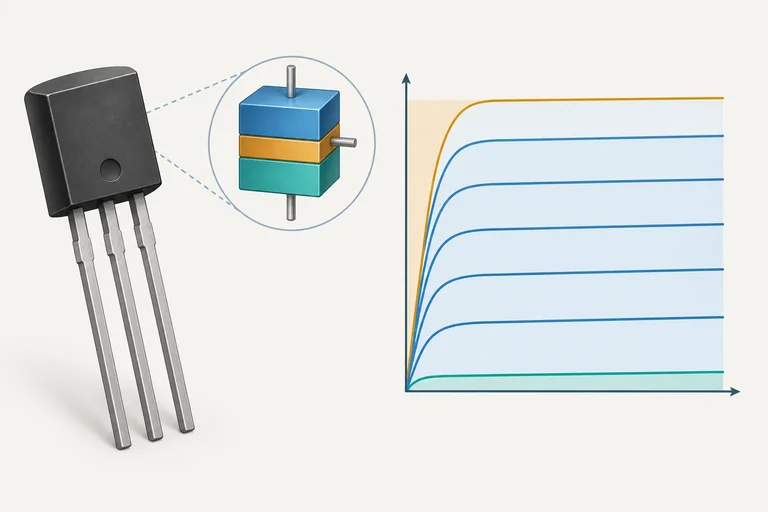

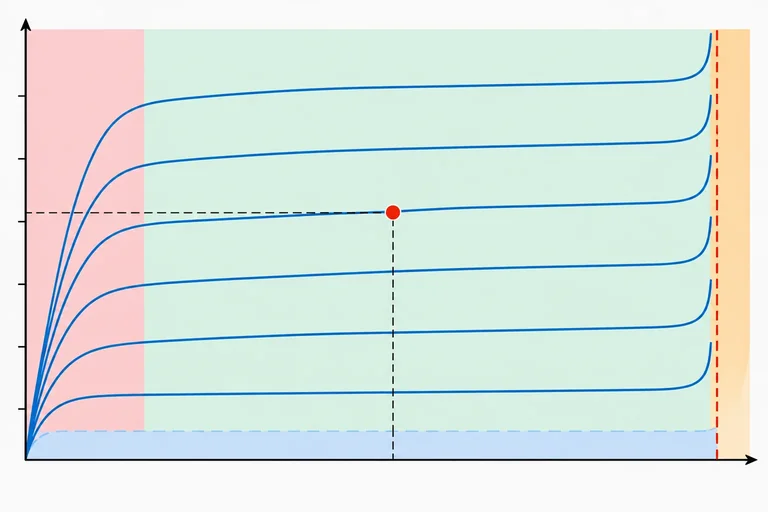

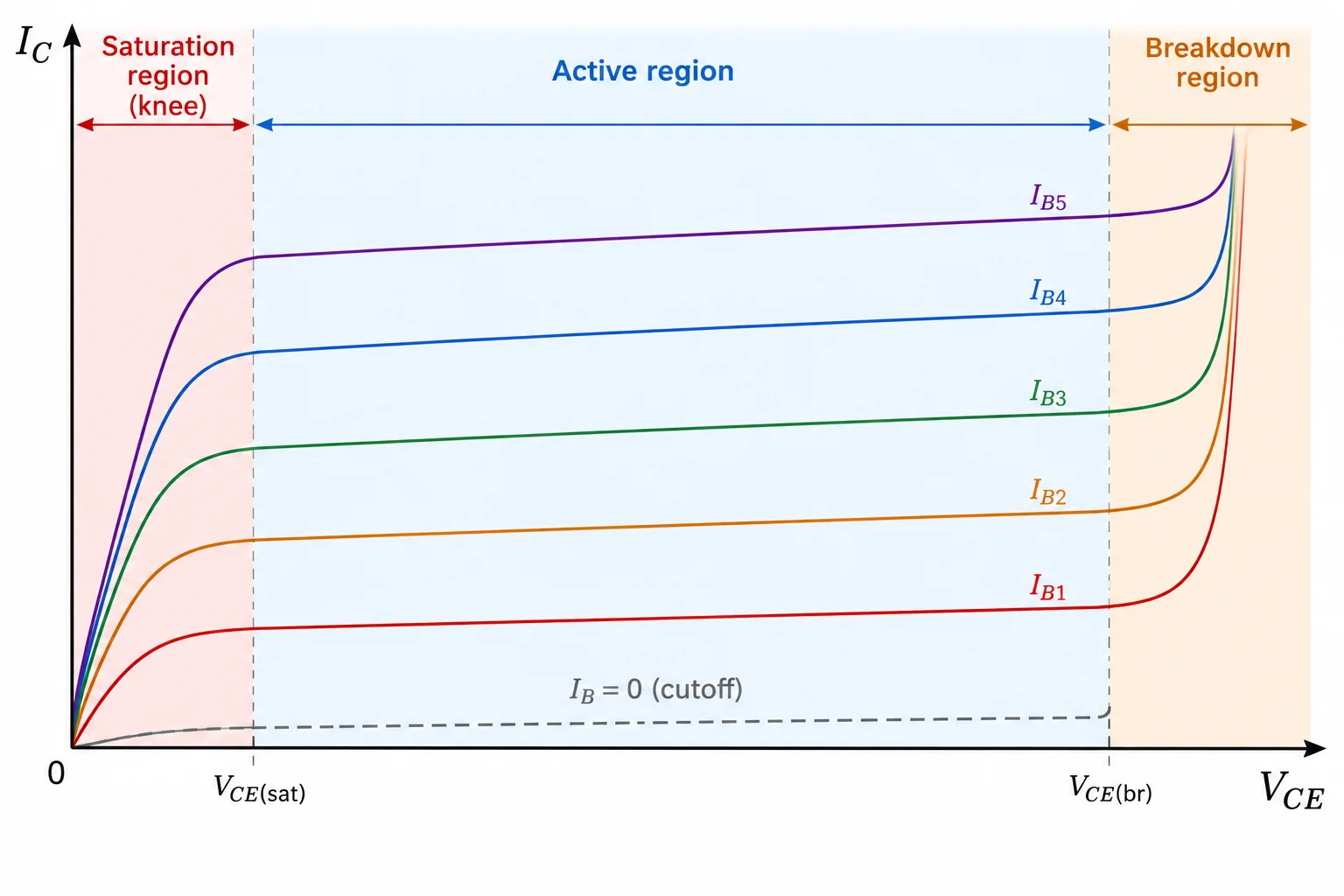

A família de curvas de saída mostra como a corrente de coletor varia com a tensão coletor-emissor para vários valores fixos de corrente de base.

• Eixo horizontal: V_CE
• Eixo vertical: I_C
• Cada curva: um valor de I_B

Para interpretar um ponto, leia suas coordenadas primeiro e depois descubra sobre qual curva de I_B ele está. As curvas representam o comportamento do transistor; não são uma regra para calcular correntes sem considerar o circuito externo.

A leitura qualitativa do gráfico confirma as regiões estudadas pelas polarizações das junções:

• Corte: I_B praticamente nula e I_C muito pequena; fica junto à parte inferior do gráfico.
• Saturação: V_CE baixo, antes do “joelho” das curvas. Aumentar I_B não faz I_C seguir indefinidamente a relação β × I_B.
• Região ativa: depois do joelho e antes da ruptura. Para uma I_B fixa, I_C muda pouco quando V_CE varia.

As curvas reais na região ativa têm uma inclinação discreta. Portanto, “aproximadamente constante” não significa perfeitamente horizontal.

Para identificar uma condição no gráfico, associe cada descrição à região correspondente.

Associe cada situação à região do NPN mostrada em uma família de curvas de saída.

Faça as associações entre a descrição da posição e sua classificação.

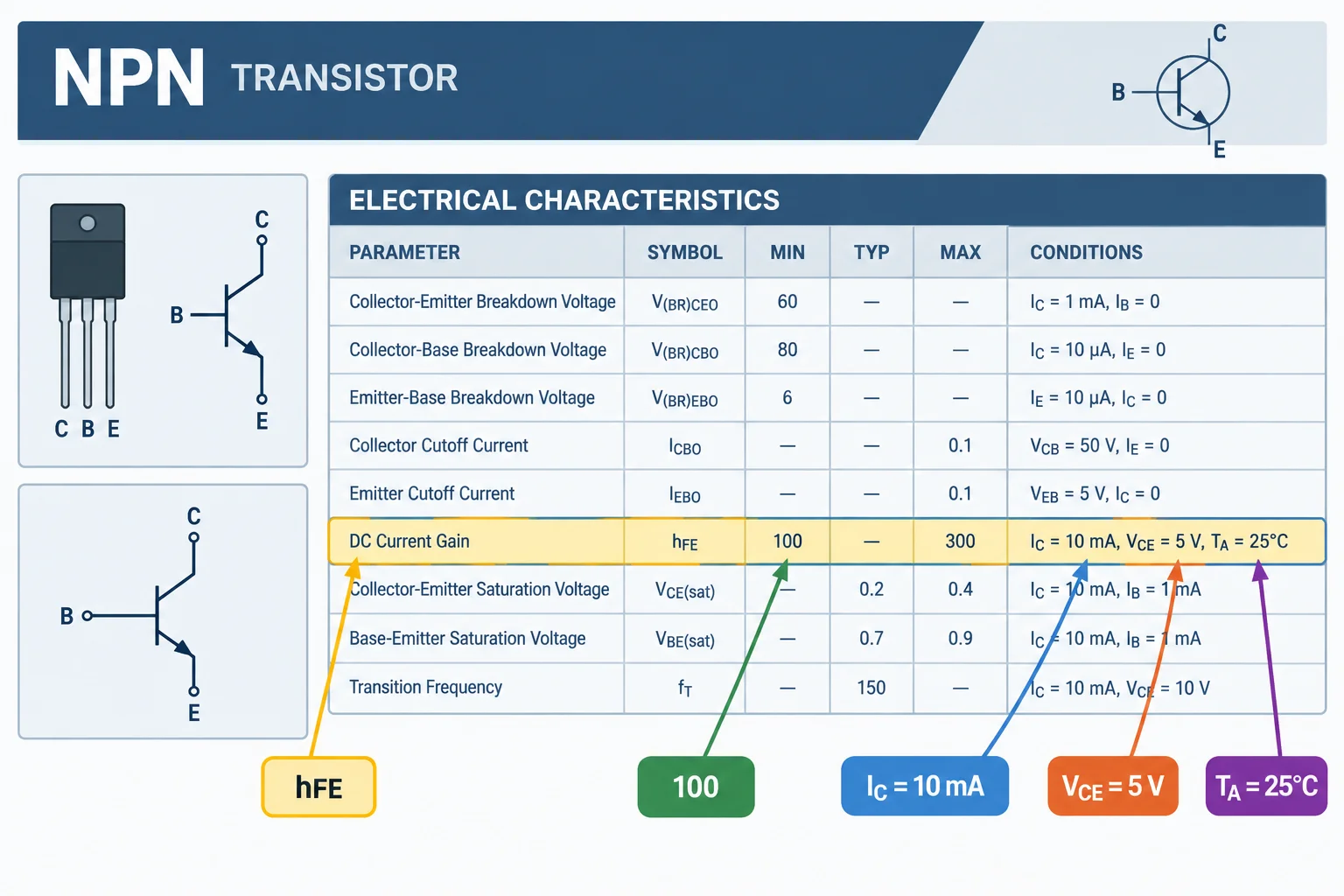

Em uma folha de dados, h_FE costuma aparecer em “Características elétricas” ou “Ganho de corrente contínua”. Leia a linha inteira: o ganho informado só se aplica às condições listadas ao lado dele.

Exemplo: h_FE = 100 mín. a 300, com I_C = 10 mA, V_CE = 2 V e T_A = 25 °C. Isso garante ganho de pelo menos 100 naquele ensaio. Não garante 300, nem o mesmo ganho para outra corrente, outra tensão, outra temperatura ou outra unidade do componente.

Observe a estrutura de uma linha de especificação: o parâmetro, seu valor ou faixa e as condições de ensaio formam um único conjunto de informação.

V_CE(sat) também precisa ser lido com as condições de teste. Uma linha pode informar, por exemplo, V_CE(sat) máximo de 0,20 V com I_C = 100 mA e I_B = 10 mA, a 25 °C.

A leitura correta é: sob aquelas correntes e condições, a queda coletor-emissor em saturação não deve exceder 0,20 V conforme a especificação. Isso não significa que todo BJT terá exatamente 0,20 V em qualquer corrente de coletor ou de base.

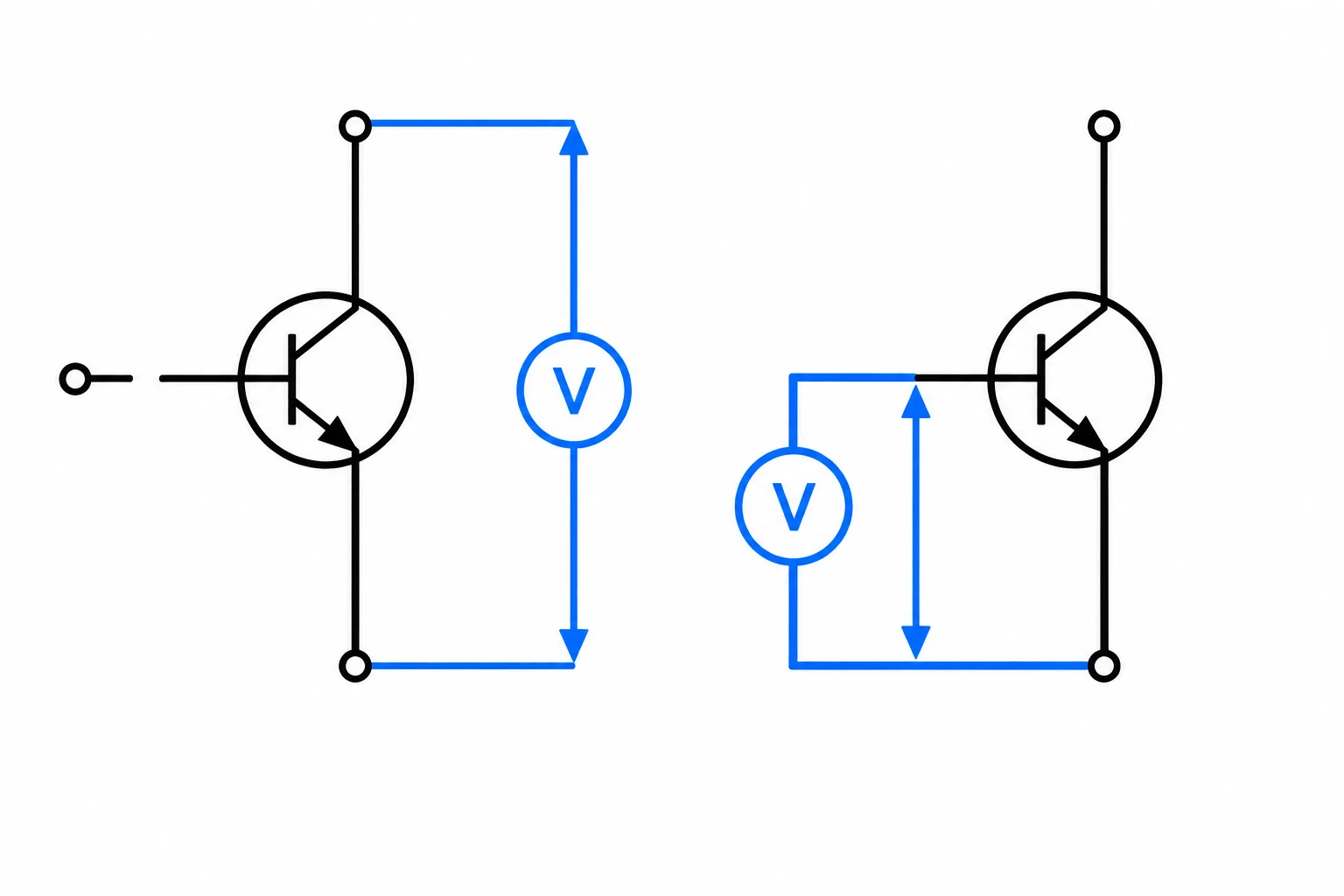

A seção “Limites absolutos máximos” reúne restrições do componente. Para um NPN, procure principalmente:

• V_CEO: tensão coletor-emissor máxima com a base aberta.
• V_EBO: tensão emissor-base máxima com o coletor aberto.
• I_C máximo: corrente máxima de coletor, nas condições indicadas na folha de dados.

O “O” nos sufixos indica o terminal aberto no ensaio. Assim, em V_CEO, a base fica sem conexão; em V_EBO, o coletor fica sem conexão.

A abertura de um terminal faz parte da definição de cada limite de tensão. Não confunda V_CEO com uma tensão medida sob qualquer condição de base.

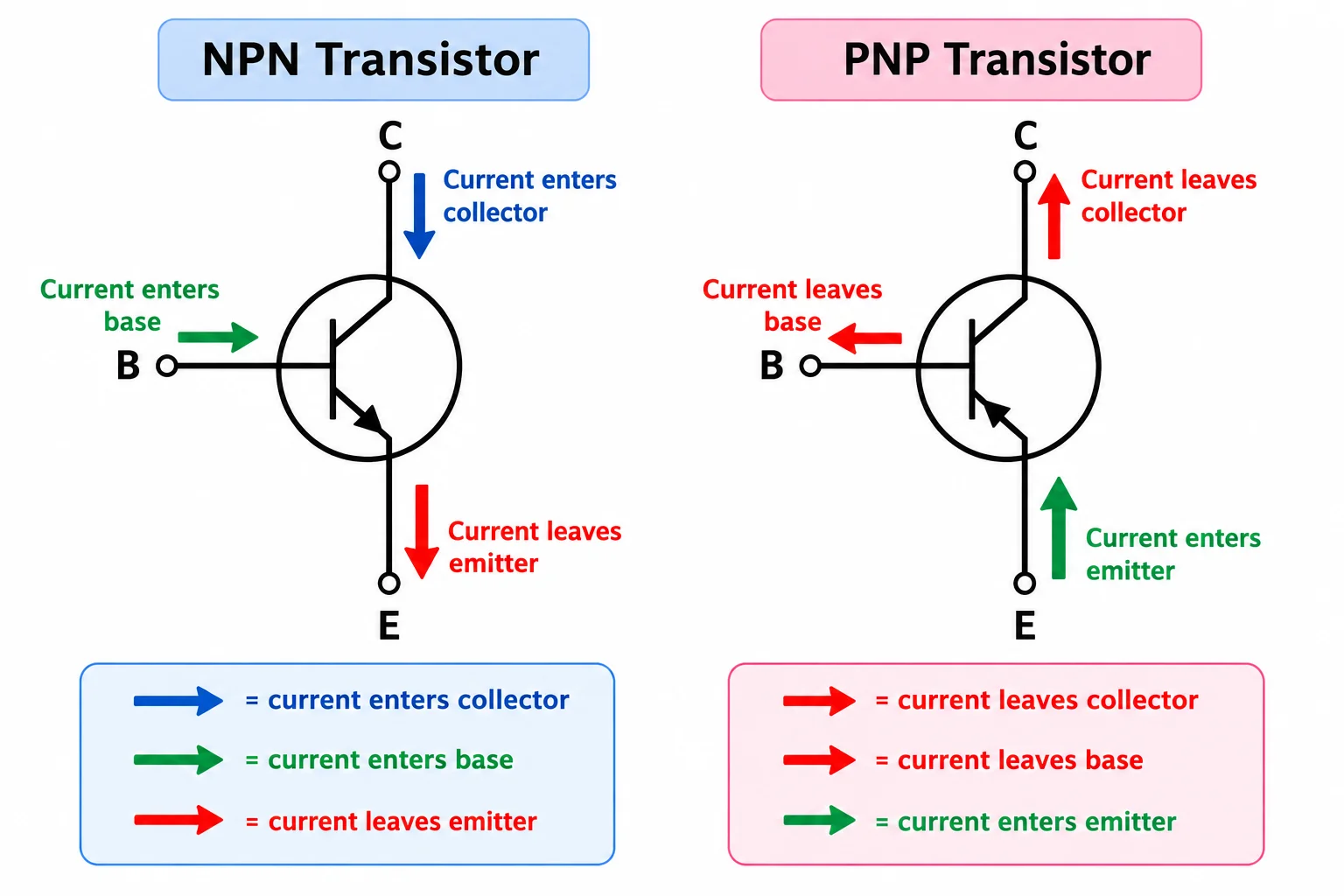

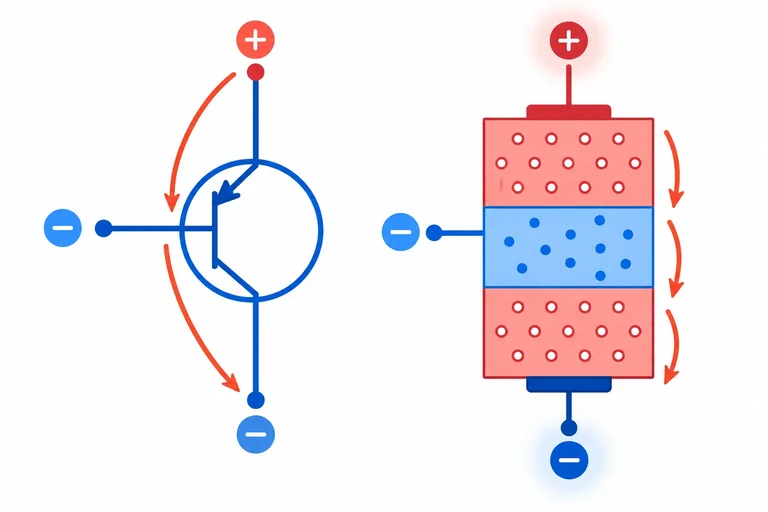

No PNP, os mesmos três terminais continuam existindo — base (B), coletor (C) e emissor (E) — mas as polaridades e os sentidos convencionais de corrente se invertem em relação ao NPN.

A seta do emissor aponta para dentro no símbolo PNP. Em operação direta, a corrente convencional entra pelo emissor e sai pelo coletor e pela base.

Para comparar correntes como valores positivos nos sentidos indicados pelas setas, a relação permanece:

|I_E| = |I_C| + |I_B|

Ou seja: a conservação de corrente não mudou; mudou apenas o sentido adotado para cada corrente no desenho.

A região ativa direta continua sendo definida pela polarização das duas junções, não por uma regra isolada sobre a tensão da base.

No PNP em região ativa direta:

• a junção base-emissor está diretamente polarizada;
• a junção base-coletor está reversamente polarizada.

Como as polaridades são invertidas, os potenciais obedecem a:

V_E > V_B > V_C

Assim, a base está abaixo do emissor para haver condução base-emissor, mas acima do coletor para manter a junção base-coletor reversamente polarizada.

Para um PNP, considere V_E = 5,0 V, V_B = 4,3 V e V_C = 1,0 V. A afirmação “o transistor pode estar na região ativa direta, pois V_E > V_B > V_C” é verdadeira ou falsa?

Não use os sinais do NPN por hábito. Para classificar um PNP, observe novamente cada junção:

• BE diretamente polarizada: emissor em potencial maior que a base.
• BC reversamente polarizada: base em potencial maior que o coletor.

Portanto, V_E > V_B > V_C indica região ativa direta.

A nomenclatura das regiões não muda: corte tem as junções sem polarização direta apreciável; saturação tem as duas junções diretamente polarizadas. O que muda no PNP são as polaridades necessárias para alcançar cada condição.

Associe cada descrição ao caso correto.

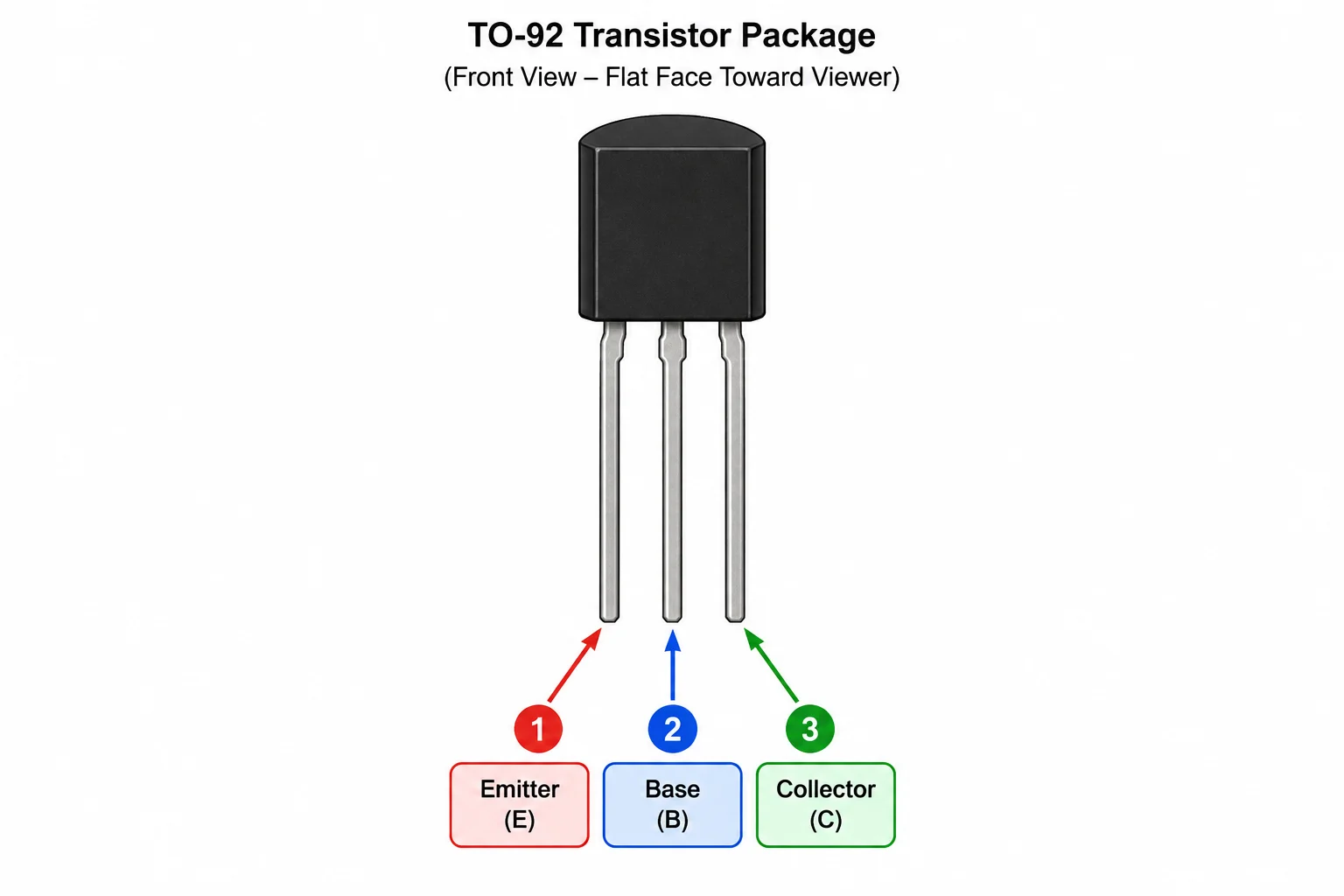

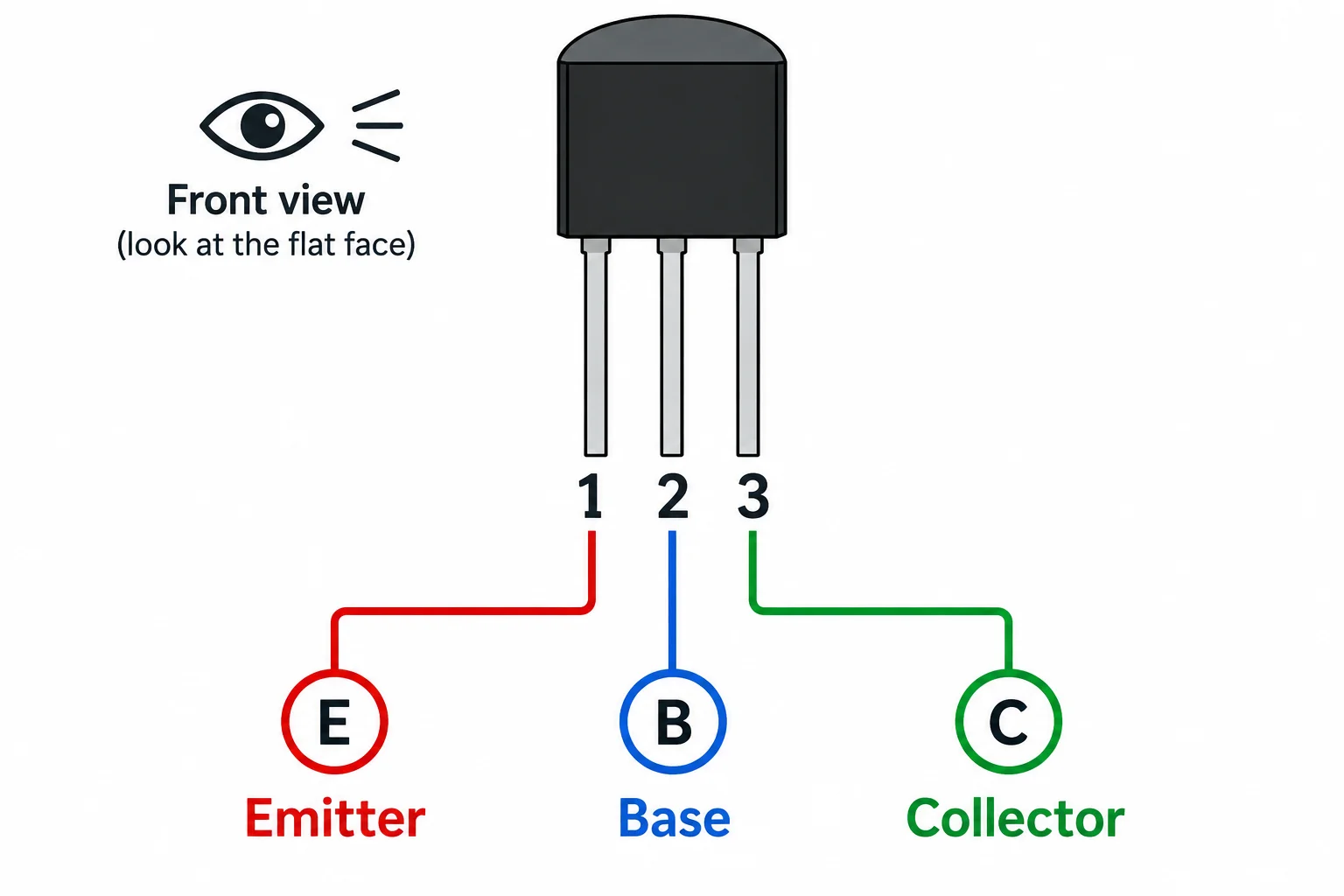

Antes dos números, confirme qual pino é B, C e E no componente específico. Para o transistor fictício QX123 em encapsulamento TO-92, use a vista frontal: face plana voltada para você e terminais apontando para baixo. Só depois associe as medições aos terminais e calcule as tensões das junções.

No caso B, V_BE = 0,80 V e V_BC = 0,65 V: as duas junções estão diretamente polarizadas, portanto há saturação. As medições também fornecem V_CE = 0,15 V para este caso. No caso C, não há polarização direta apreciável das junções; trata-se de corte. Em nenhum dos dois casos o modelo de β da região ativa determina uma corrente útil.
