Trilha de aprendizado · Nível 8 · Tutorial 2

Portas lógicas e tabelas-verdade

Ao concluir, o aluno será capaz de representar uma regra lógica simples por tabela-verdade, expressão booleana e circuito combinacional com portas, verificando a equivalência entre essas representações.

  • Nível: Iniciante
  • Duração: 25 min
  • 9 passos
Portas lógicas e tabelas-verdade

O que você vai percorrer

  1. Entradas, saídas e combinações possíveis Organize entradas e saídas booleanas em tabelas-verdade, usando lógica positiva e enumeração binária completa. 2 min
  2. AND e OR: combinar condições Compare AND e OR por suas expressões, símbolos, tabelas-verdade e regras verbais simples. 3 min
  3. NOT: inverter uma condição Entenda a porta NOT, sua notação, seu símbolo e os dois resultados da sua tabela-verdade. 2 min
  4. XOR: identificar bits diferentes Diferencie OR de XOR e reconheça que elas divergem apenas quando as duas entradas valem 1. 2 min
  5. NAND e NOR: negar o resultado Calcule NAND e NOR invertendo o resultado de AND ou OR. 2 min
  6. Da expressão à tabela-verdade Construa tabelas-verdade de expressões compostas separando o cálculo em subexpressões e colunas auxiliares. 4 min

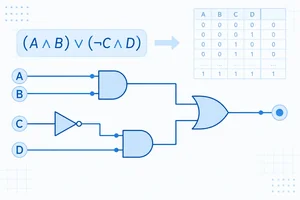

  7. Expressões e circuitos de portas Traduza expressões booleanas em portas interligadas e leia sinais intermediários em um circuito combinacional. 3 min

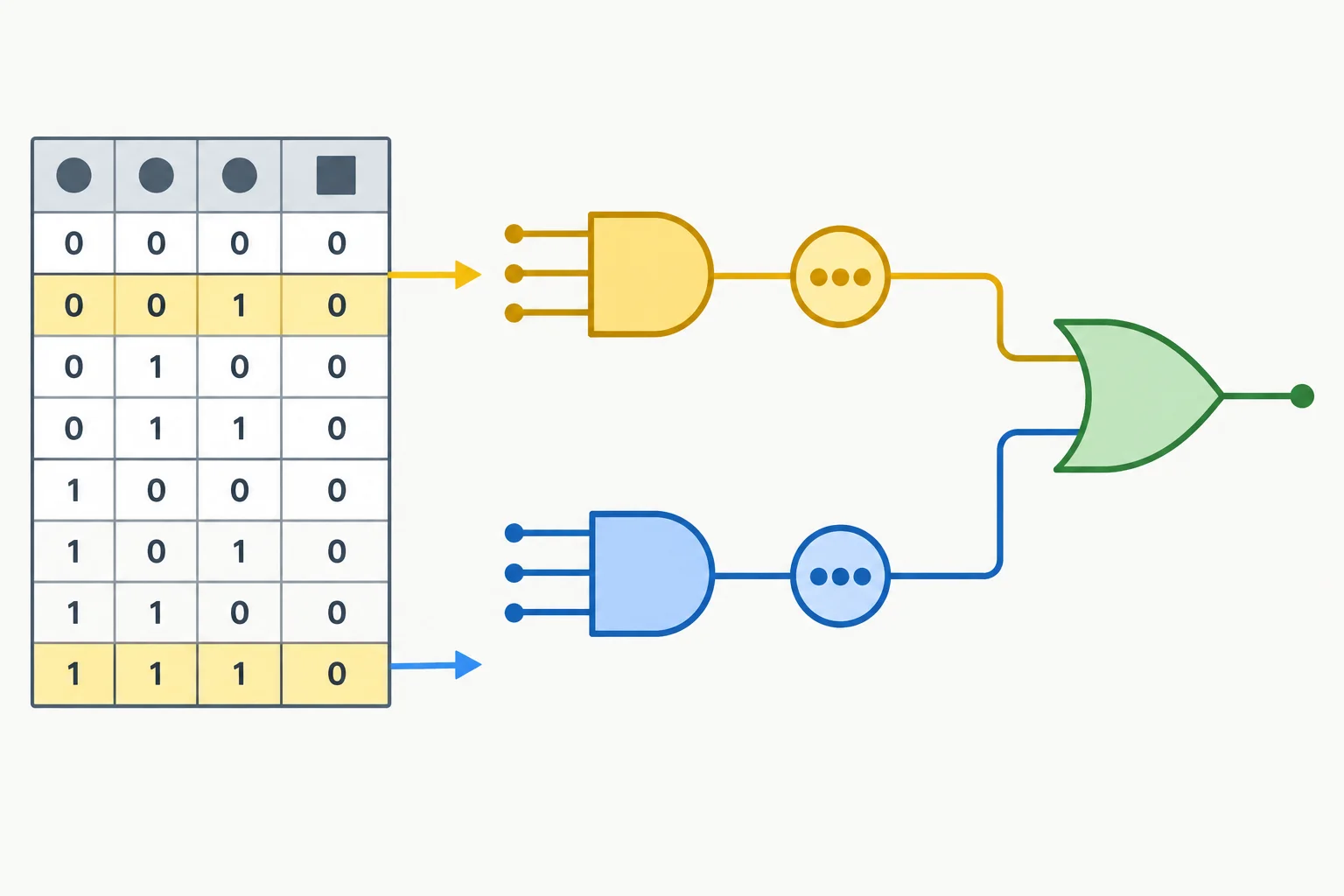

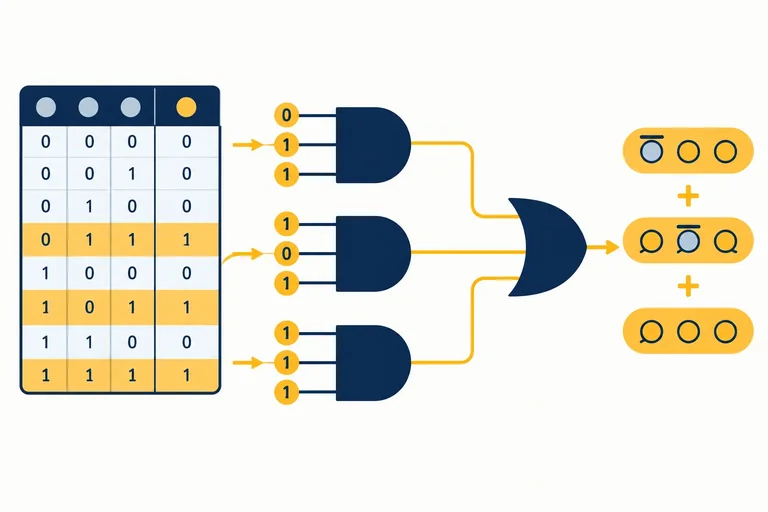

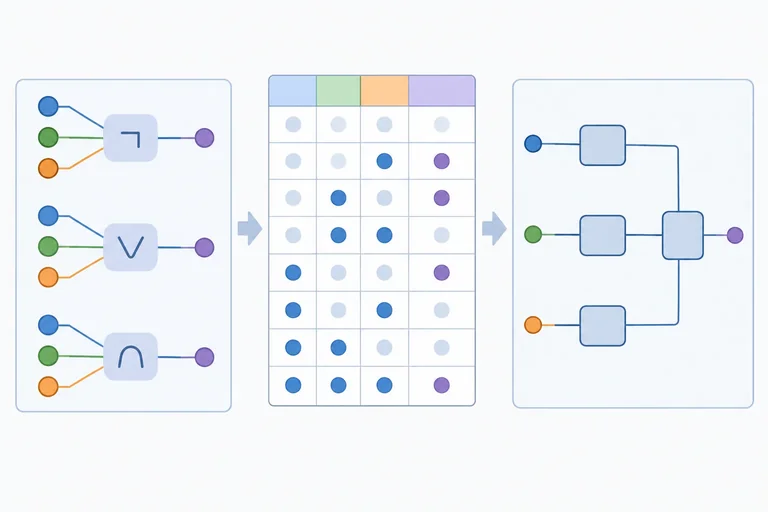

  8. Da tabela à expressão booleana Transforme as linhas de saída 1 de uma tabela-verdade em uma expressão booleana na forma soma de produtos. 4 min

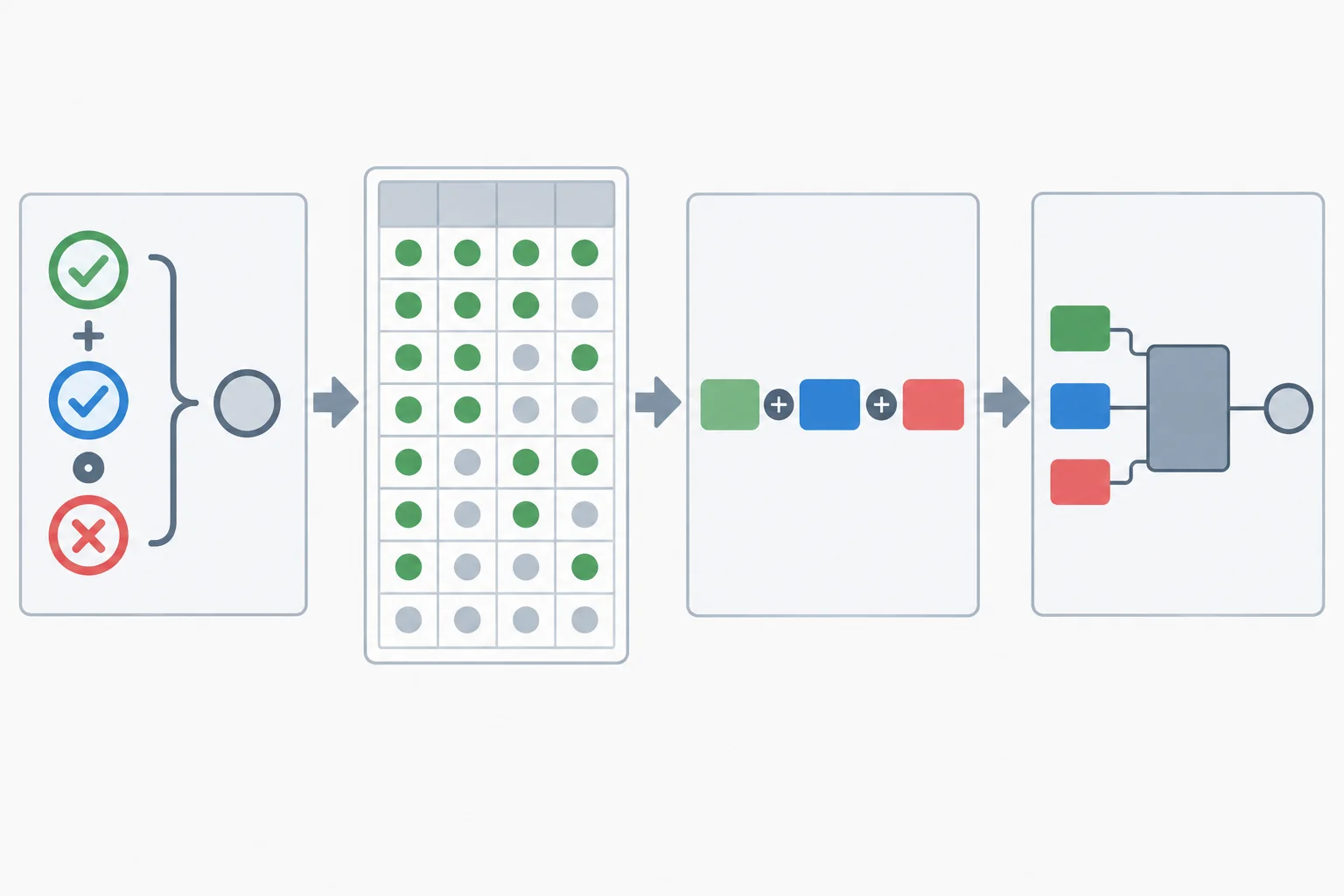

  9. Aplicação final: uma regra, três representações Aplique uma regra de três entradas e valide sua equivalência em tabela-verdade, expressão booleana e circuito combinacional. 4 min

O que você vai aprender

  • Determinar a saída de portas AND, OR, NOT, XOR, NAND e NOR.
  • Construir a tabela-verdade de uma expressão ou de um circuito simples.
  • Obter uma expressão booleana a partir das linhas de saída 1 de uma tabela.
  • Representar a expressão por portas e conferir todas as combinações de entrada.

Antes de começar

  • Representação binária e hexadecimal

Passo 1 de 9

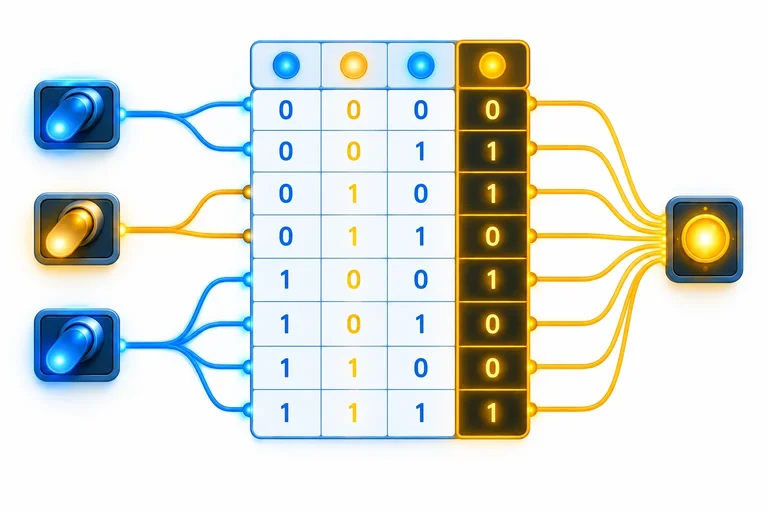

Entradas, saídas e combinações possíveis

Organize entradas e saídas booleanas em tabelas-verdade, usando lógica positiva e enumeração binária completa.

0 e 1 como valores lógicos

0 e 1 como valores lógicos

Dois estados lógicos

Uma variável booleana representa uma entrada ou uma saída que só pode assumir um de dois valores: 0 ou 1.

Na convenção de lógica positiva:

  • nível baixo válido representa 0;
  • nível alto válido representa 1.

A palavra “válido” é importante: a tensão exata que um componente aceita como baixo ou alto depende do circuito. Nesta etapa, trabalharemos apenas com os valores lógicos, sem atribuir tensões universais a 0 e 1.

Valores lógicos e sinais

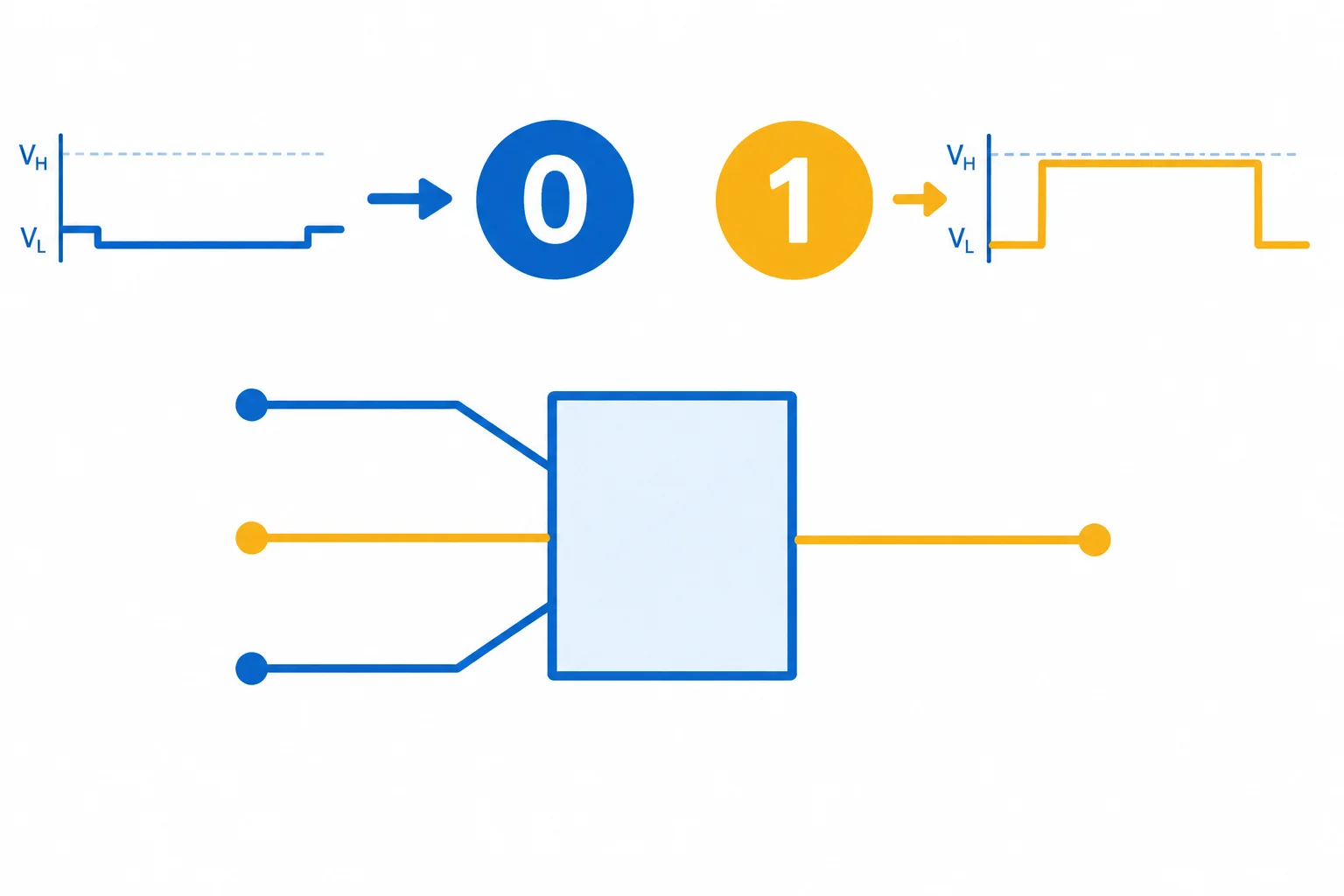

Diagrama que associa um nível baixo válido ao valor lógico 0 e um nível alto válido ao valor lógico 1.

Em lógica positiva, baixo válido significa 0; alto válido significa 1. Os níveis elétricos concretos variam conforme o componente.

Cheque a convenção

Na convenção de lógica positiva, qual associação está correta?

Uma linha para cada combinação

Estrutura da tabela-verdade

Uma tabela-verdade registra uma saída para todas as combinações possíveis das entradas.

  • Cada entrada tem sua própria coluna.
  • A saída ocupa outra coluna.
  • Cada linha contém uma combinação diferente de 0 e 1.

A regra que determinará a saída será estudada nas próximas etapas. Por enquanto, o essencial é organizar todas as entradas sem omitir nem repetir uma combinação.

Tabela de duas entradas

Exemplo com duas entradas. A coluna Y está sem valor porque ainda não definimos uma regra para a saída.

Todas as combinações possíveis de A e B
ABY
00?
01?
10?
11?

Quantas combinações existem?

Para manter a organização, use a contagem binária: a entrada mais à direita alterna a cada linha, enquanto as entradas à esquerda mudam mais lentamente.

Com n entradas, a tabela tem 2ⁿ linhas, pois cada entrada pode valer 0 ou 1. A ordem das colunas pode mudar, desde que seja mantida do início ao fim da tabela.

Entradas e quantidade de linhas

Use estas sequências como referência para montar tabelas completas.

Contagem binária aplicada a tabelas-verdade
EntradasCálculoLinhasSequência ordenada
12¹20, 1
22²400, 01, 10, 11
32³8000 até 111

Organize duas entradas

Prática com duas entradas

Ordene todas as combinações possíveis das entradas A e B, da primeira à última.

  1. A=1, B=1
  2. A=0, B=0
  3. A=1, B=0
  4. A=0, B=1

Enumere três entradas

Desafio com três entradas

Ordene todas as combinações de A, B e C em ordem binária crescente, sem omissões nem repetições.

  1. A=1, B=1, C=1
  2. A=0, B=0, C=1
  3. A=1, B=1, C=0
  4. A=1, B=0, C=0
  5. A=0, B=0, C=0
  6. A=1, B=0, C=1
  7. A=0, B=1, C=1
  8. A=0, B=1, C=0

Passo 2 de 9

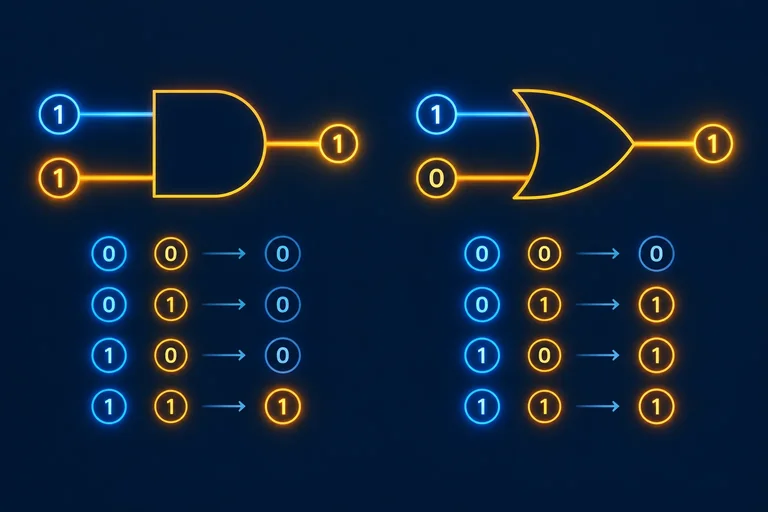

AND e OR: combinar condições

Compare AND e OR por suas expressões, símbolos, tabelas-verdade e regras verbais simples.

O significado de E e OU

AND e OR

Duas maneiras de combinar condições

As entradas A e B já podem valer 0 ou 1. Uma porta lógica cria uma saída Y a partir delas.

  • AND (E): Y vale 1 somente se A e B forem 1.
  • OR (OU): Y vale 1 se pelo menos uma entrada for 1 — inclusive se as duas forem 1.

Em uma regra verbal: “A e B” pede as duas condições; “A ou B” aceita uma condição, ou ambas.

Símbolos e comportamento

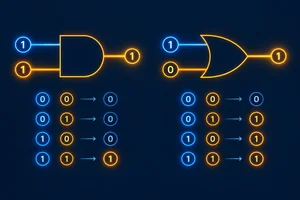

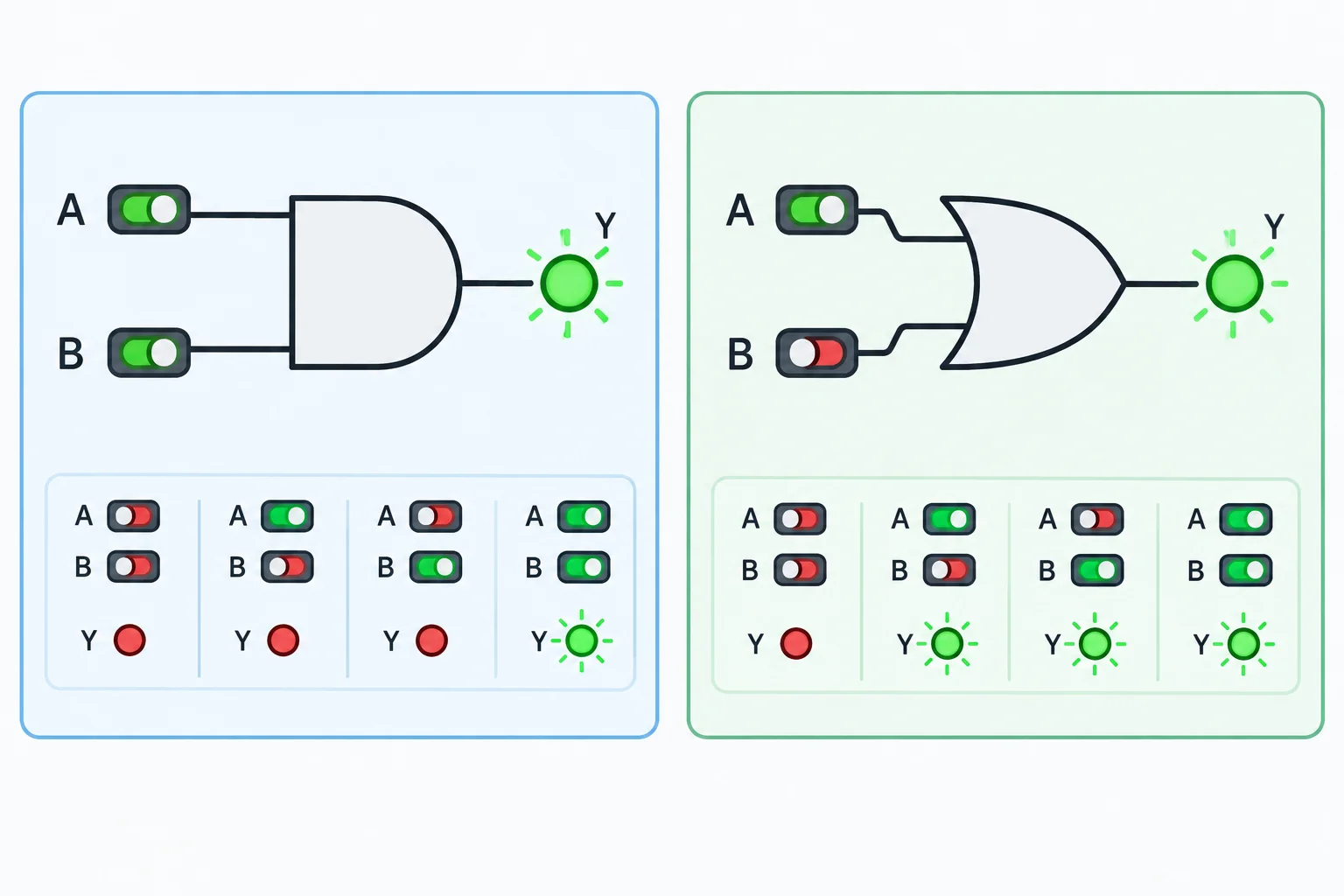

Comparação entre uma porta AND e uma porta OR, ambas com entradas A e B e saída Y.

A forma do símbolo identifica a porta. Nas duas, A e B entram pela esquerda e Y sai pela direita.

Compare as saídas

Notação booleana

Expressões e tabelas

A operação AND é escrita como A·B. A operação OR é escrita como A+B.

Esses sinais representam operações booleanas, não contas aritméticas. Por exemplo, quando A = 1 e B = 1:

  • A·B = 1
  • A+B = 1

O símbolo +, nesse contexto, significa “A ou B”, e não a soma numérica 1 + 1.

Tabelas de duas entradas

As quatro combinações possíveis mostram a diferença principal entre as portas.

Saídas de AND e OR para todas as combinações de A e B.
ABA·B (AND)A+B (OR)
0000
0101
1001
1111

Dica

Ponto-chave

Observe a linha A = 1 e B = 1: AND e OR resultam em 1. A diferença aparece quando apenas uma entrada é 1: OR resulta em 1, mas AND resulta em 0.

Da frase à porta

Exemplo

Regra verbal para representação

Considere duas condições: A = sensor de porta aberto; B = botão de teste pressionado. A indicação Y deve ligar quando o sensor estiver aberto ou o botão estiver pressionado.

Qual expressão e qual porta representam essa regra?

Pratique a associação

Associe cada descrição à porta correspondente.

Associação

Portas para regras de duas condições

Use o significado de “as duas” e de “pelo menos uma”.
Regra verbalPorta e expressão
As duas condições precisam ocorrer.AND: A·B
Pelo menos uma condição basta.OR: A+B

Aplique a regra

Qual porta representa a regra “o sensor está aberto ou o botão de teste está pressionado”?

Verifique seu entendimento

Cheque rápido

Complete a saída Y para a expressão A·B quando A = 1 e B = 0.

Escreva pelo menos 1 caracteres (0/1).

OR inclusiva

Para A = 1 e B = 1, qual é a saída da expressão A+B?

Escreva pelo menos 1 caracteres (0/1).

Síntese

Você distinguiu duas regras fundamentais: AND exige ambas as condições; OR aceita pelo menos uma. Nas próximas etapas, outras portas vão ampliar essas combinações.

Passo 3 de 9

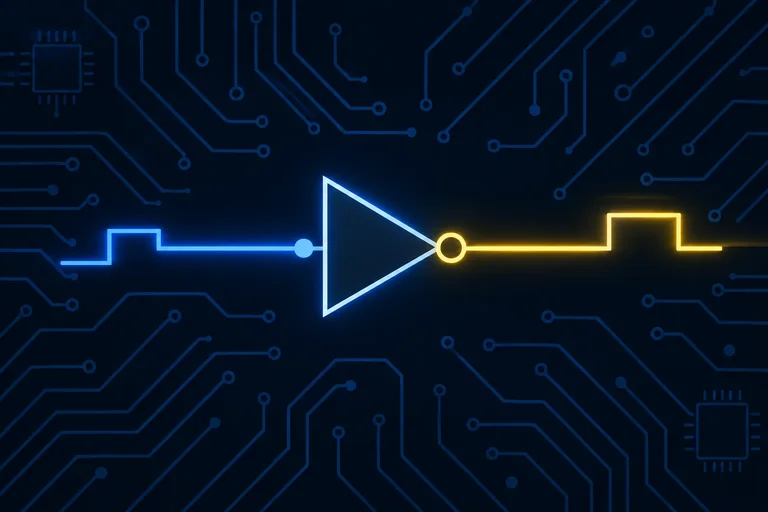

NOT: inverter uma condição

Entenda a porta NOT, sua notação, seu símbolo e os dois resultados da sua tabela-verdade.

Uma entrada, saída oposta

A operação de negação

NOT: trocar o valor lógico

A porta NOT, ou NÃO, tem uma entrada e produz o valor oposto na saída:

  • se A = 0, então ¬A = 1;
  • se A = 1, então ¬A = 0.

Lê-se ¬A como “não A”. Diferentemente de AND e OR, a NOT não combina condições: ela apenas inverte uma condição existente.

Símbolo e efeito da NOT

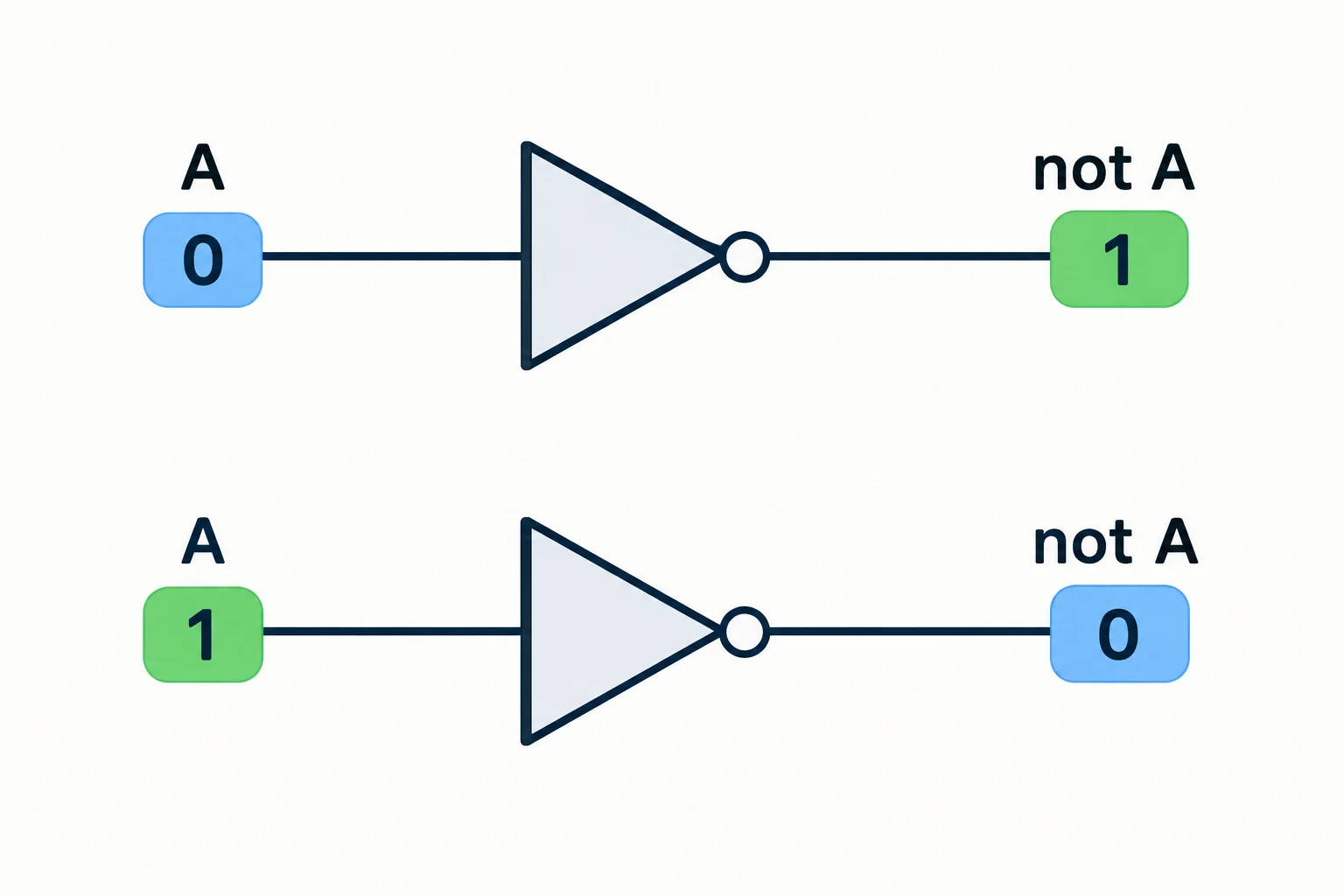

Diagrama de uma porta NOT: uma entrada A passa por um triângulo com pequeno círculo na saída e assume o valor oposto.

O pequeno círculo na saída indica inversão: a saída sempre é o oposto da entrada.

Lendo os dois casos

Tabela-verdade da NOT

A tabela-verdade da NOT tem somente duas linhas, pois há uma única entrada e, portanto, duas combinações possíveis.

Todos os resultados possíveis

Tabela-verdade da expressão ¬A.
A¬A
01
10

Exemplo

Da condição à negação

Pense em uma condição como “A está verdadeiro”. A expressão ¬A significa que essa condição não está verdadeira. Assim, se A vale 1, ¬A vale 0; se A vale 0, ¬A vale 1.

Pratique a leitura

Reconheça a inversão

Relacione cada elemento à descrição correspondente.

Associação

Faça as correspondências.

Toque em um item e depois no par correspondente.

Verificação rápida

Complete a saída

Complete: se A = 0, então ¬A = ____.

Passo 4 de 9

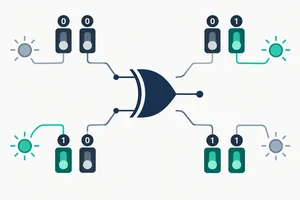

XOR: identificar bits diferentes

Diferencie OR de XOR e reconheça que elas divergem apenas quando as duas entradas valem 1.

A porta para bits diferentes

A regra da XOR

XOR significa OU exclusivo. Para duas entradas, sua saída vale 1 quando os bits são diferentes:

  • 0 e 1 → 1
  • 1 e 0 → 1
  • 0 e 0 → 0
  • 1 e 1 → 0

A expressão é A⊕B, lida como “A XOR B”. A palavra exclusivo indica que as duas condições não podem contar ao mesmo tempo para produzir 1.

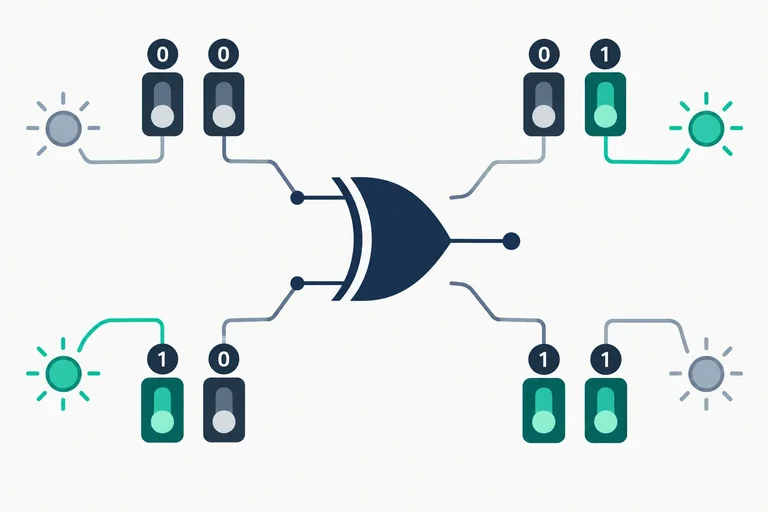

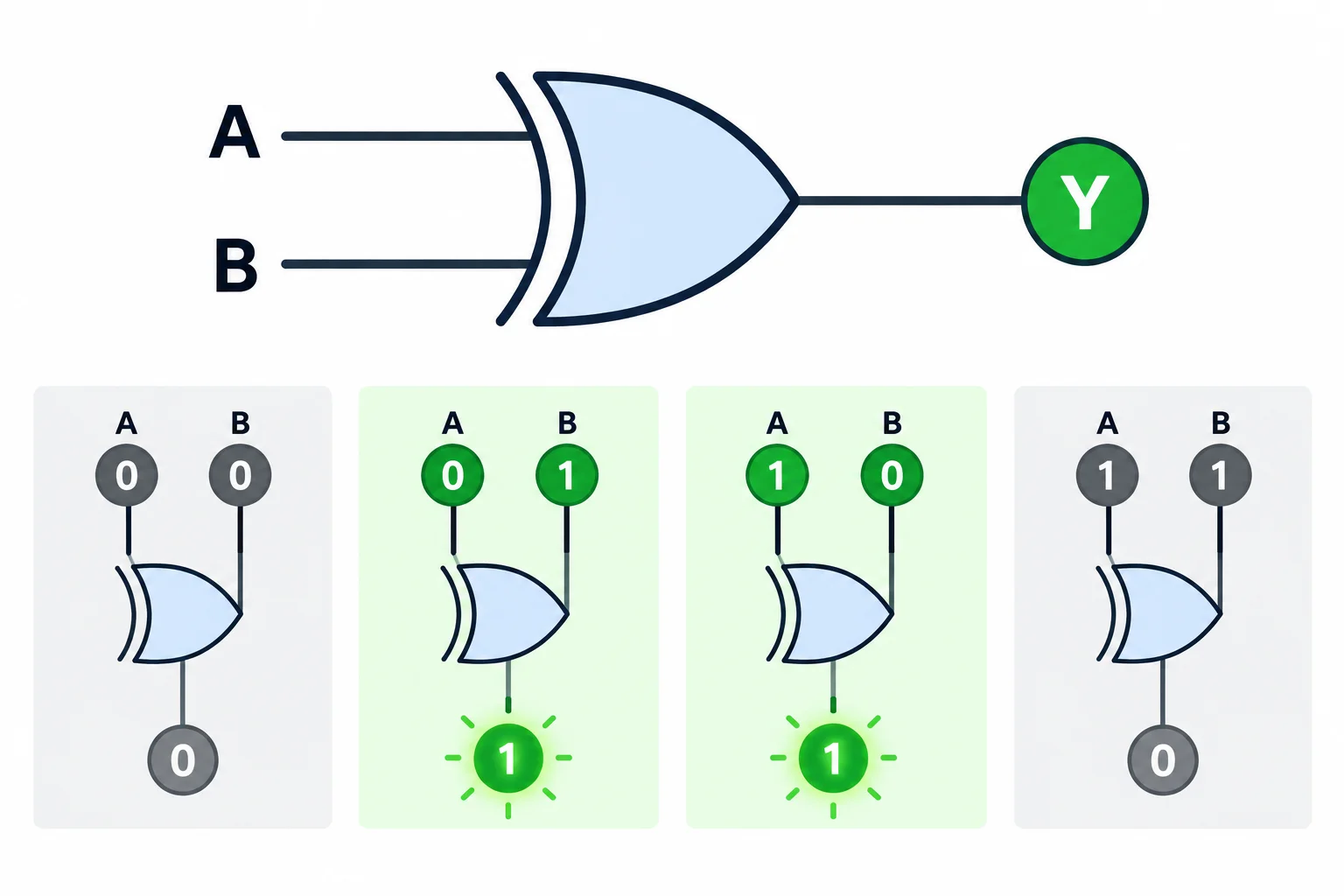

Diagrama de uma porta XOR com entradas A e B e saída Y, destacando que entradas diferentes geram saída 1.

Na XOR, a saída é 1 somente quando uma das entradas é 1 e a outra é 0.

Compare as quatro combinações

OR inclusivo × XOR exclusivo

OR e XOR parecem semelhantes em três das quatro linhas. A diferença aparece quando A e B valem 1.

Compare as saídas para as mesmas entradas.

Tabela comparativa de OR e XOR para duas entradas.
ABA+B (OR)A⊕B (XOR)
0000
0111
1011
1110

Exemplo

A única diferença

OR responde “há pelo menos uma condição verdadeira?”. Por isso, 1 e 1 resultam em 1.

XOR responde “há exatamente uma condição verdadeira?”. Por isso, 1 e 1 resultam em 0: há duas condições verdadeiras, não exatamente uma.

Verifique a diferença

Teste rápido

Verdadeiro ou falso: para A=1 e B=1, uma porta OR e uma porta XOR produzem a mesma saída.

Aplique a regra exclusiva

Escolha a operação

Dois sensores A e B indicam presença. Uma luz deve acender somente quando exatamente um sensor detectar presença. Qual expressão descreve a luz?

Passo 5 de 9

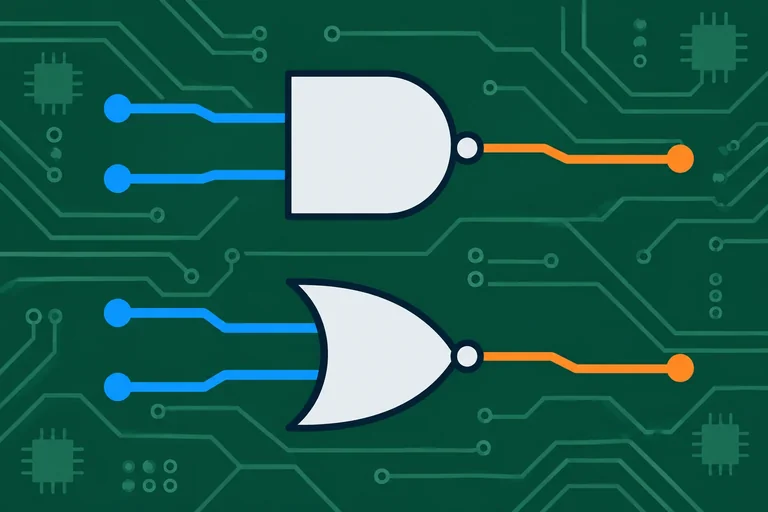

NAND e NOR: negar o resultado

Calcule NAND e NOR invertendo o resultado de AND ou OR.

Do resultado básico à porta composta

Operação seguida de negação

NAND e NOR são portas compostas: primeiro realizam uma operação básica; depois invertem o resultado.

  • NAND: ¬(A·B) — faça AND e negue a saída.
  • NOR: ¬(A+B) — faça OR e negue a saída.

Os parênteses são essenciais: mostram que a negação atua sobre o resultado inteiro da operação, não sobre A ou B isoladamente.

Símbolos de NAND e NOR

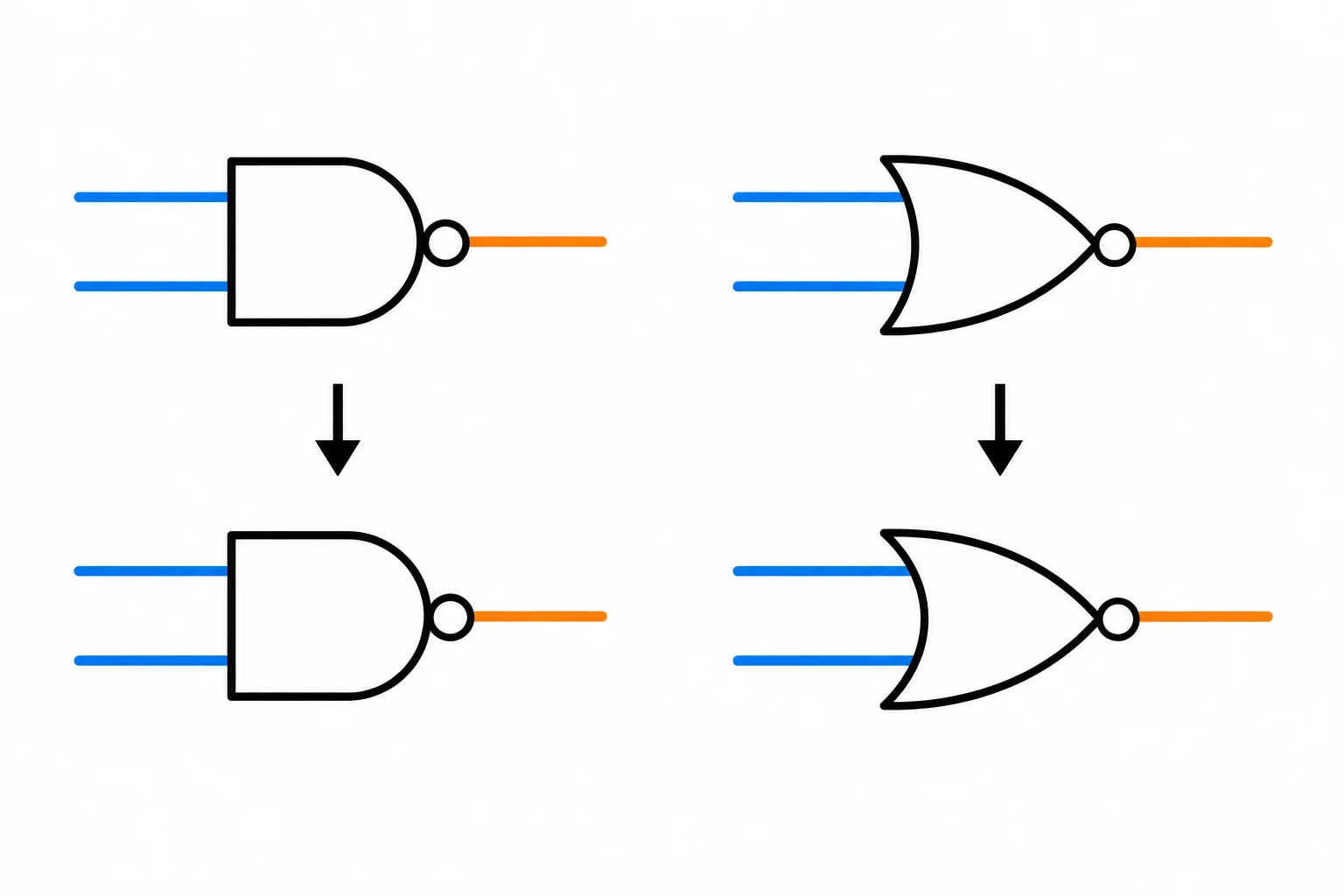

Comparação visual: uma porta NAND tem o formato de AND com um círculo na saída; uma porta NOR tem o formato de OR com um círculo na saída.

O círculo na saída indica que o resultado da porta básica foi invertido.

Tabelas por inversão

Inverta a coluna de saída

Para construir as tabelas, calcule primeiro AND ou OR e, em seguida, troque cada resultado: 0 vira 1; 1 vira 0.

Tabelas-verdade

As duas portas para as quatro combinações de A e B.

NAND é o inverso de AND; NOR é o inverso de OR.
ABA·B¬(A·B) NANDA+B¬(A+B) NOR
000101
010110
100110
111010

Exemplo

Exemplo calculado

Exemplo: com A = 1 e B = 0, temos A·B = 0. Portanto, ¬(A·B) = 1. Já A+B = 1; logo, ¬(A+B) = 0.

Prática de associação

Reconheça a operação

Associe cada expressão à descrição correta.

Exemplo

NAND ou NOR?

Faça as correspondências.

Escreva as duas associações

Associe a expressão ao significado.

Escreva pelo menos 20 caracteres (0/20).

Confira seu entendimento

Calcule uma saída NOR

Complete: se A = 0 e B = 1, então ¬(A+B) = ___.

Verifique a exceção da NAND

Em qual combinação uma porta NAND de duas entradas produz saída 0?

Passo 6 de 9

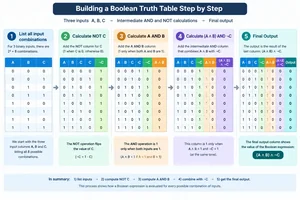

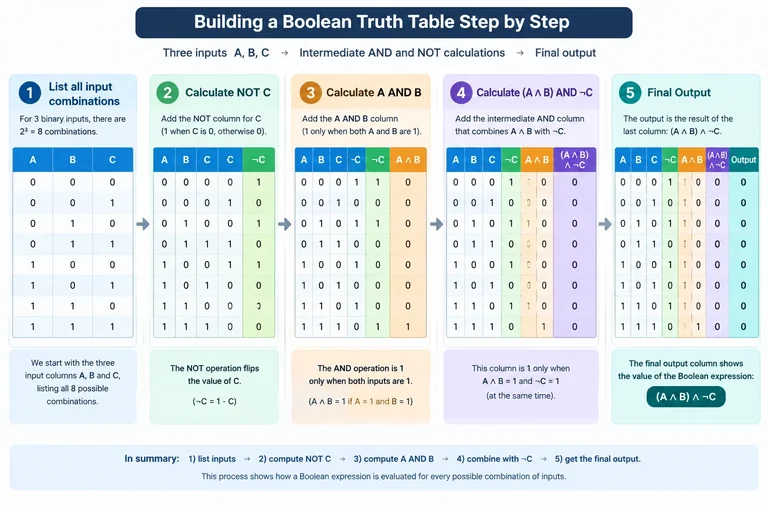

Da expressão à tabela-verdade

Construa tabelas-verdade de expressões compostas separando o cálculo em subexpressões e colunas auxiliares.

Quebre a expressão em partes

Uma expressão, etapas menores

Uma expressão composta reúne mais de uma operação. Para preencher sua tabela-verdade, mantenha as linhas de entrada na ordem já conhecida e calcule uma operação por vez.

Considere:

Y = (A·B) + ¬C

Os parênteses mostram que A·B forma um bloco. A negação atua sobre C. Só depois os dois resultados são combinados por OR. Em vez de tentar encontrar Y de uma vez, registre cada resultado em uma coluna auxiliar.

Fluxo de avaliação

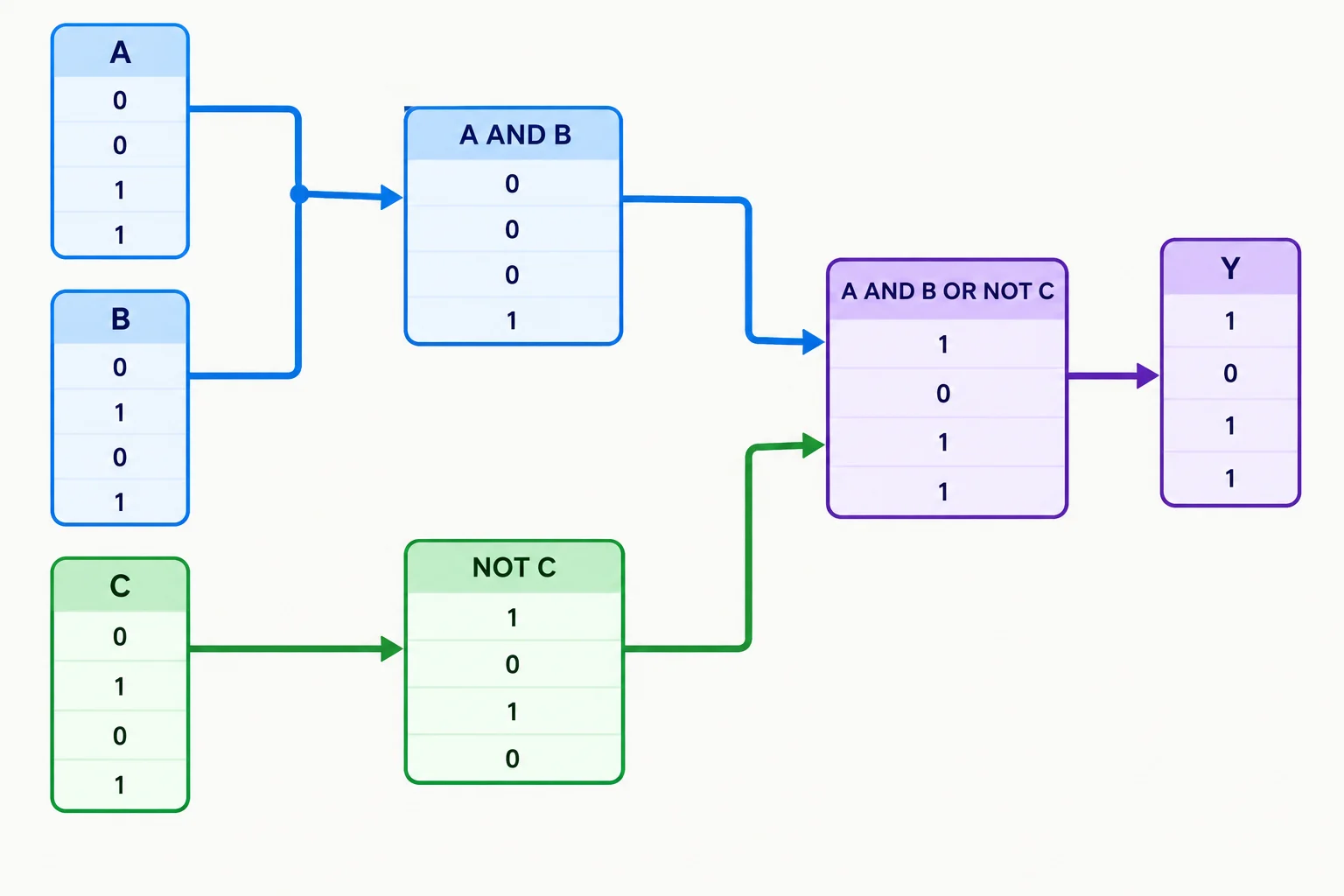

Diagrama de fluxo em que A e B geram a coluna intermediária A·B, C gera a coluna ¬C, e os dois resultados formam Y.

As colunas auxiliares acompanham as subexpressões antes do cálculo da saída final.

Exemplo completo com três entradas

Método de preenchimento

Para Y = (A·B) + ¬C, monte uma coluna para cada subexpressão:

  1. Liste as oito combinações de A, B e C na mesma ordem.
  2. Calcule A·B em cada linha.
  3. Calcule ¬C em cada linha.
  4. Calcule o OR entre as duas colunas auxiliares para obter Y.

As colunas intermediárias não são entradas novas. Elas apenas registram o cálculo feito para a combinação daquela linha.

Exemplo

Uma linha calculada

Na linha A = 1, B = 0, C = 1:

  • A·B = 1·0 = 0
  • ¬C = ¬1 = 0
  • Y = 0 + 0 = 0

A saída dessa linha é 0. O mesmo procedimento deve ser repetido nas oito linhas, sem mudar a ordem das entradas.

Tabela-verdade de Y = (A·B) + ¬C

A tabela completa deixa visíveis as etapas do cálculo.

A ordem de A, B e C é preservada; as colunas auxiliares vêm antes de Y.
ABCA·B¬CY
000011
001000
010011
011000
100011
101000
110111
111101

Pratique a sequência de cálculo

Ordem de avaliação

Organize as etapas para montar a tabela-verdade de Y = (A+B)·¬C.

  1. Em cada linha, calcular (A+B)·¬C para preencher Y.
  2. Em cada linha, calcular as colunas auxiliares A+B e ¬C.
  3. Listar todas as combinações de A, B e C na ordem escolhida.

Confira seu raciocínio

Calcule a saída

Na expressão Y = (A·B) + ¬C, use a linha A = 1, B = 1 e C = 0. Qual é o valor final de Y?

Confira as colunas intermediárias

Agora considere Y = (A+B)·¬C na linha A = 0, B = 1 e C = 1. Qual é o valor final de Y?

Resumo

Método essencial

  • Parênteses identificam uma subexpressão que deve ser calculada como bloco.
  • Cada subexpressão pode ganhar uma coluna auxiliar na tabela.
  • A saída final usa os resultados das colunas das quais depende.
  • Uma tabela completa mantém todas as combinações de entrada na mesma ordem.

Passo 7 de 9

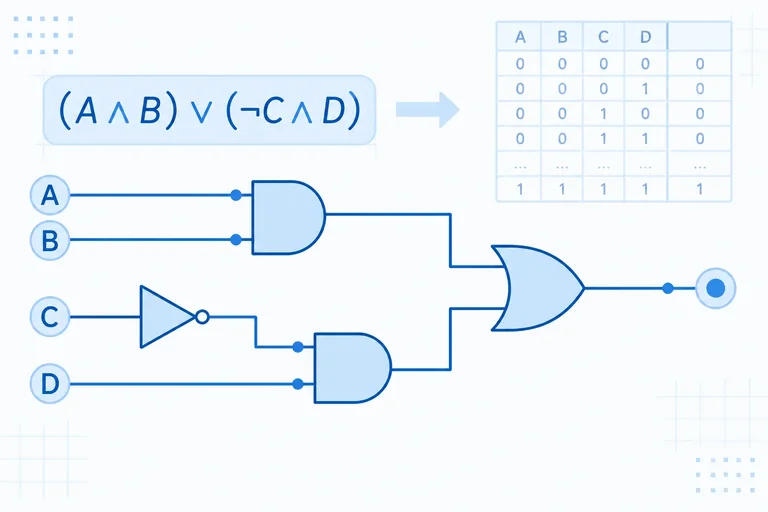

Expressões e circuitos de portas

Traduza expressões booleanas em portas interligadas e leia sinais intermediários em um circuito combinacional.

Como uma expressão vira interligações

Do papel ao circuito

Um circuito combinacional produz uma saída determinada pelos valores atuais das entradas. Cada operação da expressão vira uma porta; a saída de uma porta pode alimentar a entrada de outra. Na prática, a saída leva um pequeno tempo físico para se estabilizar após uma mudança de entrada, mas aqui analisaremos o valor já estabilizado.

Para deixar a leitura clara, dê nomes aos resultados internos. Em S = A·B e Y = S+C, a porta AND produz S, e a porta OR usa S junto com C para produzir Y.

Sinais percorrem as portas

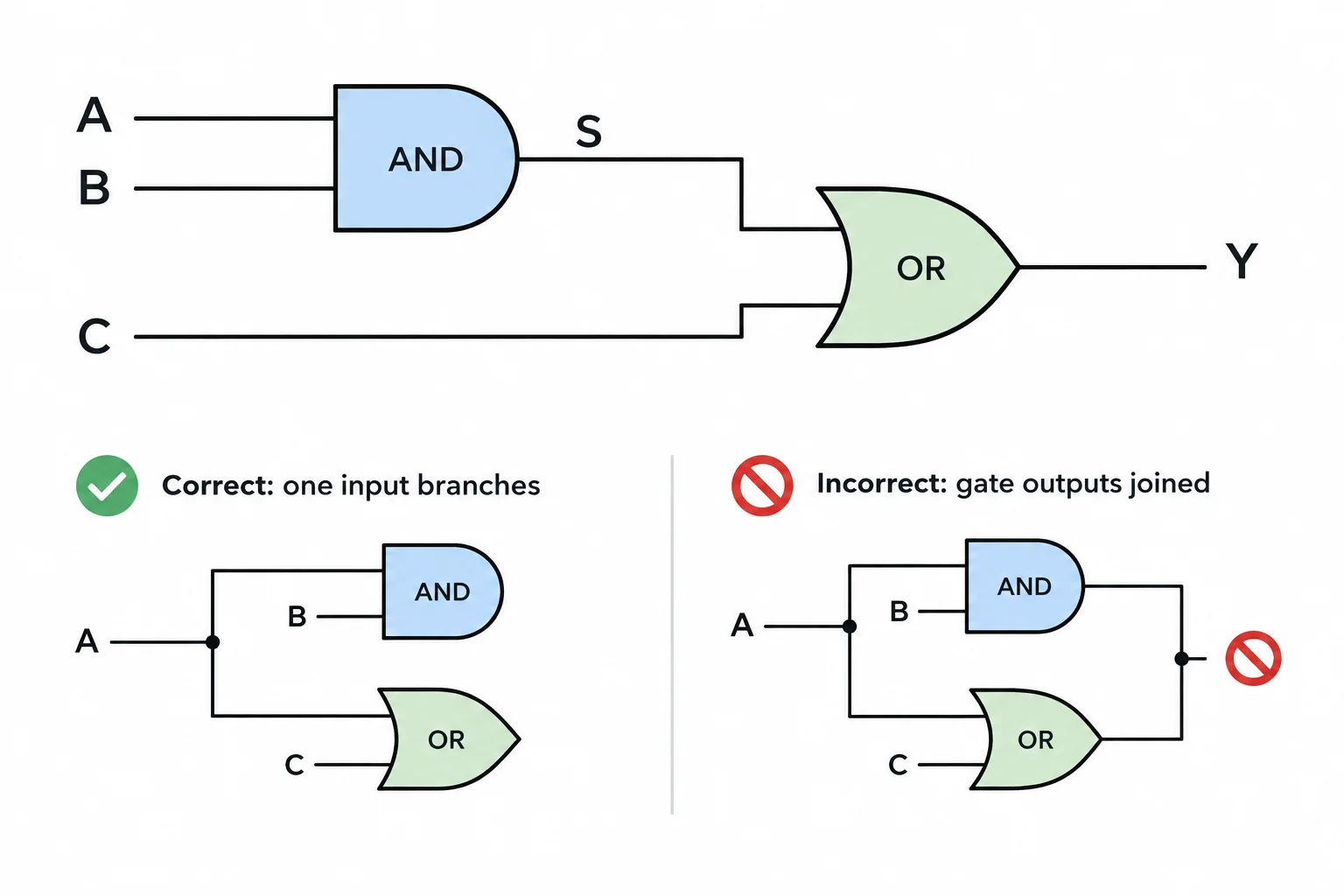

Diagrama de A e B entrando em uma AND, cujo sinal intermediário S entra com C em uma OR para formar Y; ao lado, uma ramificação válida de entrada e a conexão indevida entre duas saídas.

Uma saída pode seguir para a entrada de outra porta. Um sinal de entrada também pode se ramificar. Já duas saídas não devem ser unidas.

Dica

Encadeie, não misture saídas

Para combinar três sinais com portas de duas entradas, encadeie portas do mesmo tipo. Por exemplo:

  • A·B·C pode ser feito como S = A·B e depois Y = S·C.
  • A+B+C pode ser feito como S = A+B e depois Y = S+C.

Leia sempre o circuito no sentido das entradas para a saída. Cada fio que sai de uma porta representa o resultado da operação daquela porta.

Acompanhe o sinal intermediário

Exemplo

Exemplo: AND seguida de OR

Considere a expressão Y = (A·B)+C.

  1. A parte entre parênteses indica uma AND: conecte A e B a uma porta AND e chame sua saída de S.
  2. Depois, a soma lógica indica uma OR: conecte S e C a uma porta OR.
  3. A saída da OR é Y.

A tabela pode registrar a coluna auxiliar S. Isso torna explícito o que acontece em cada porta.

Diagrama do exemplo

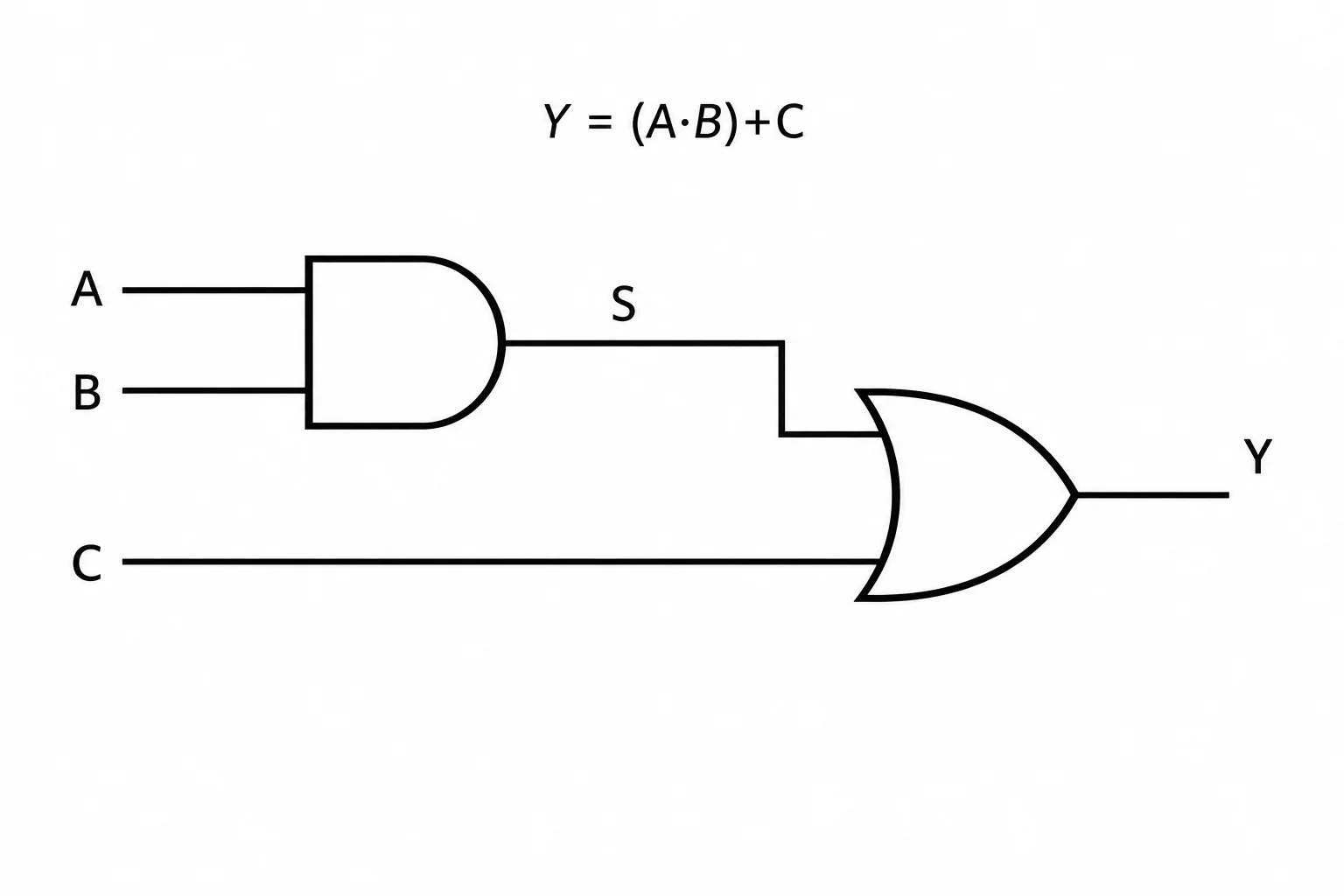

Circuito em que A e B entram em uma AND, gerando S; S e C entram em uma OR, gerando Y.

O fio S carrega o resultado intermediário A·B até a porta OR.

Tabela do circuito

Avaliação de Y = (A·B)+C, usando S = A·B.

As colunas S e Y correspondem, respectivamente, às saídas da AND e da OR.
ABCS = A·BY = S+C
00000
00101
01000
01101
10000
10101
11011
11111

Pratique a tradução da expressão

Reconheça a rede de portas

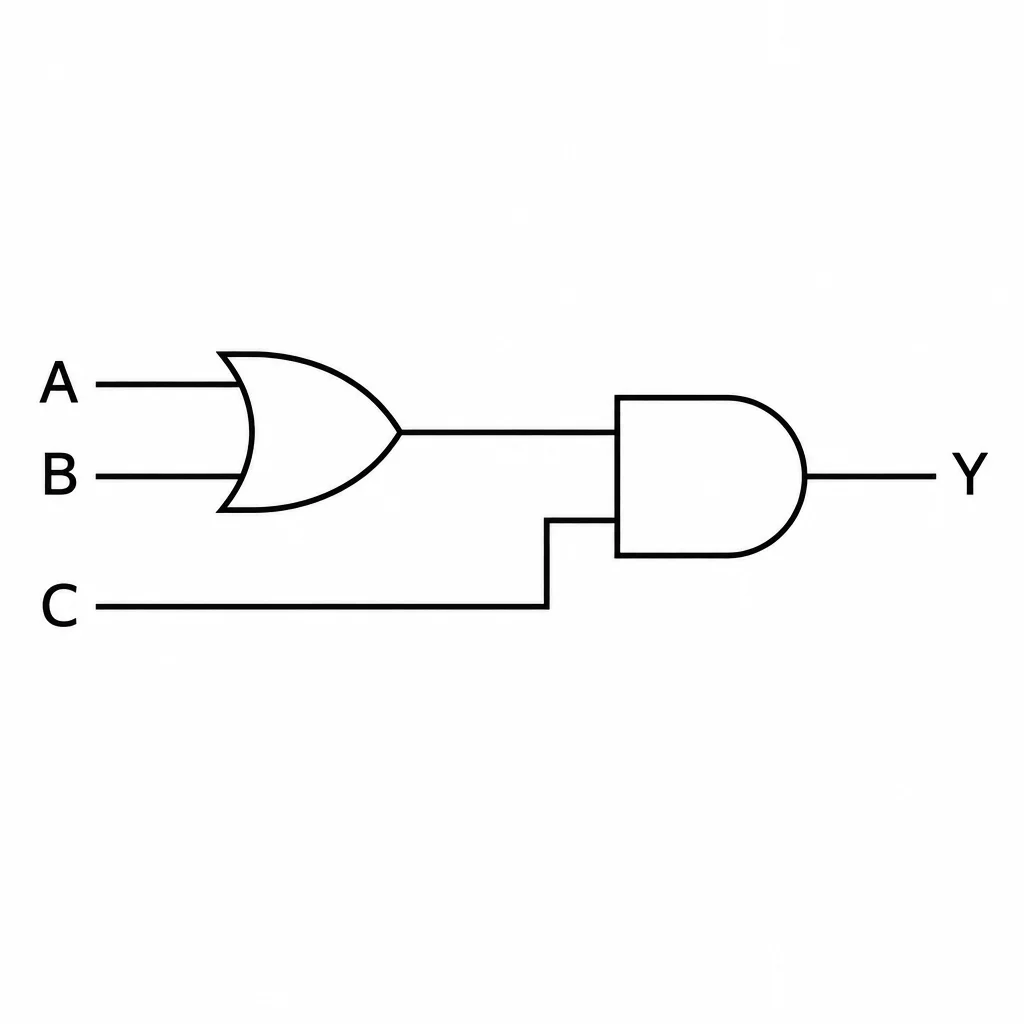

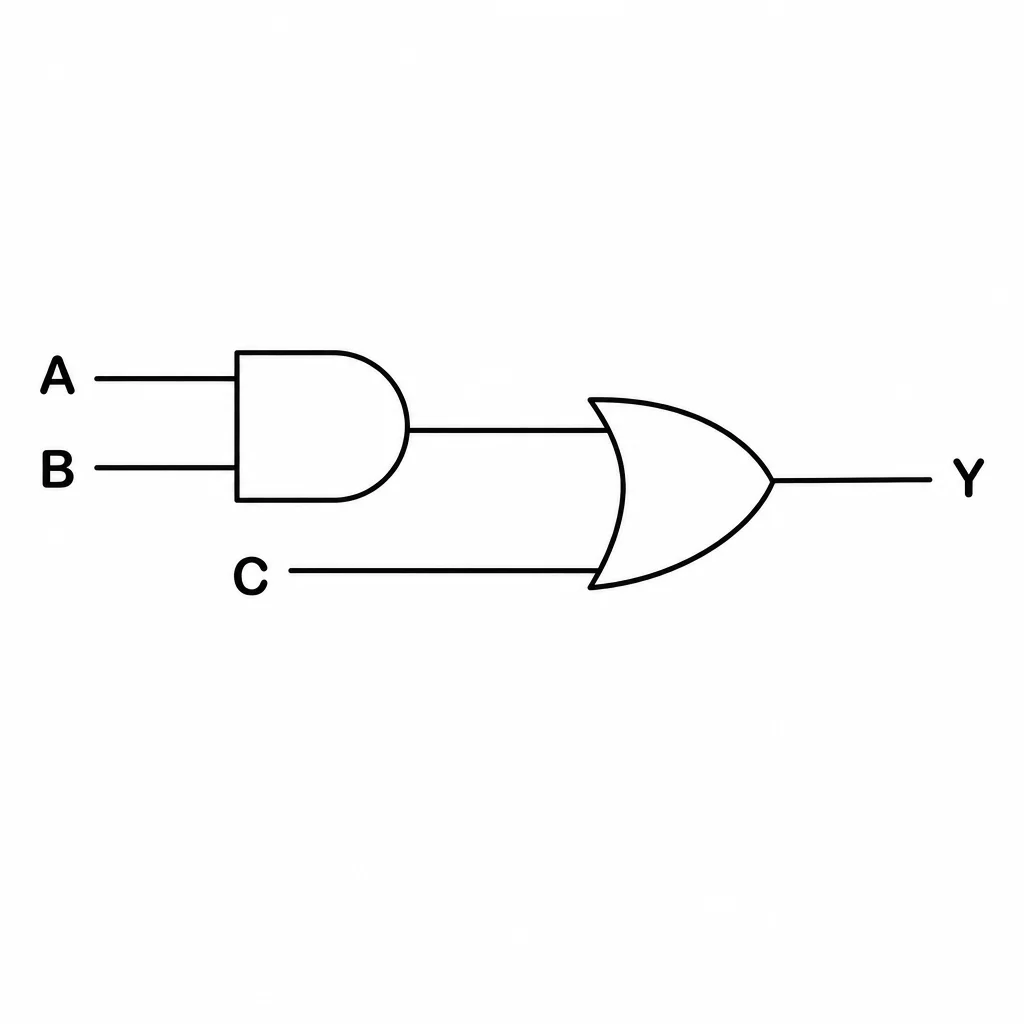

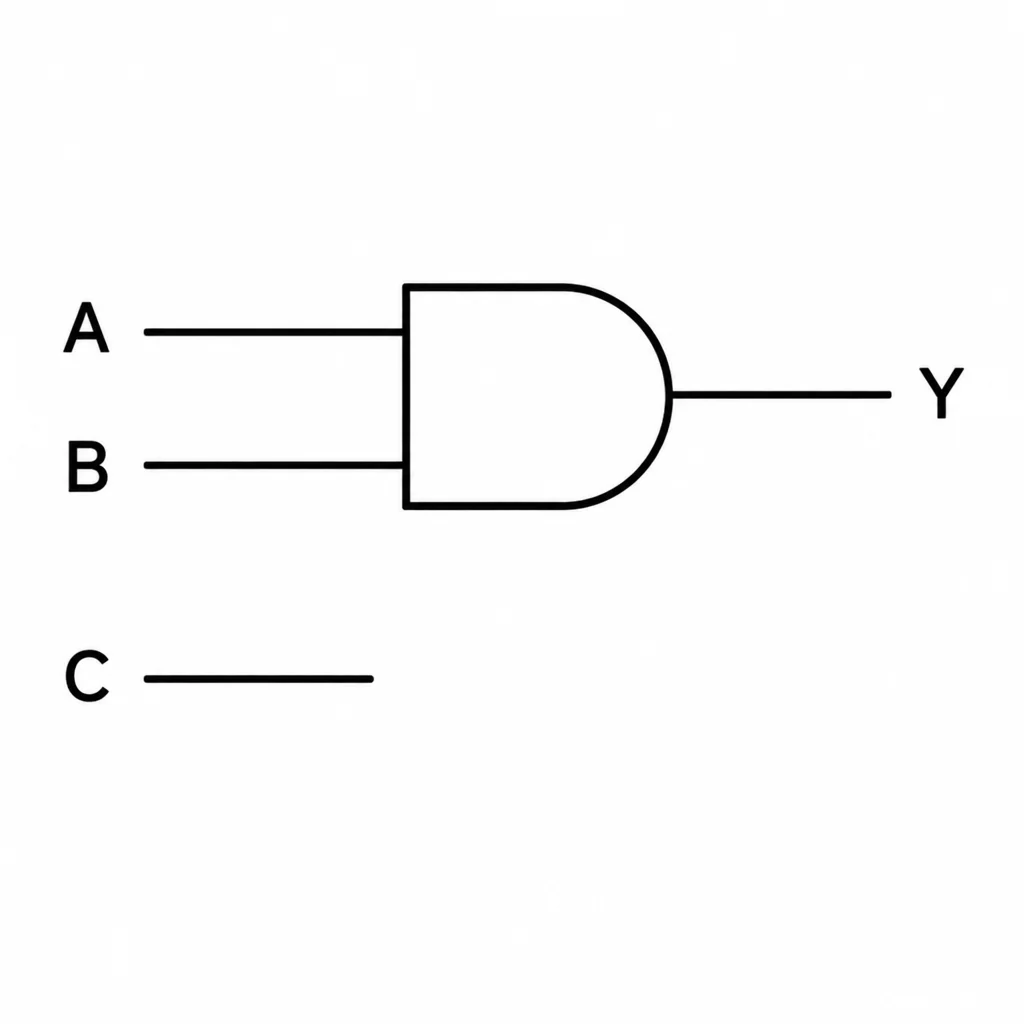

Qual diagrama representa corretamente Y = (A·B)+C?

Analise uma rede completa

Leia o circuito

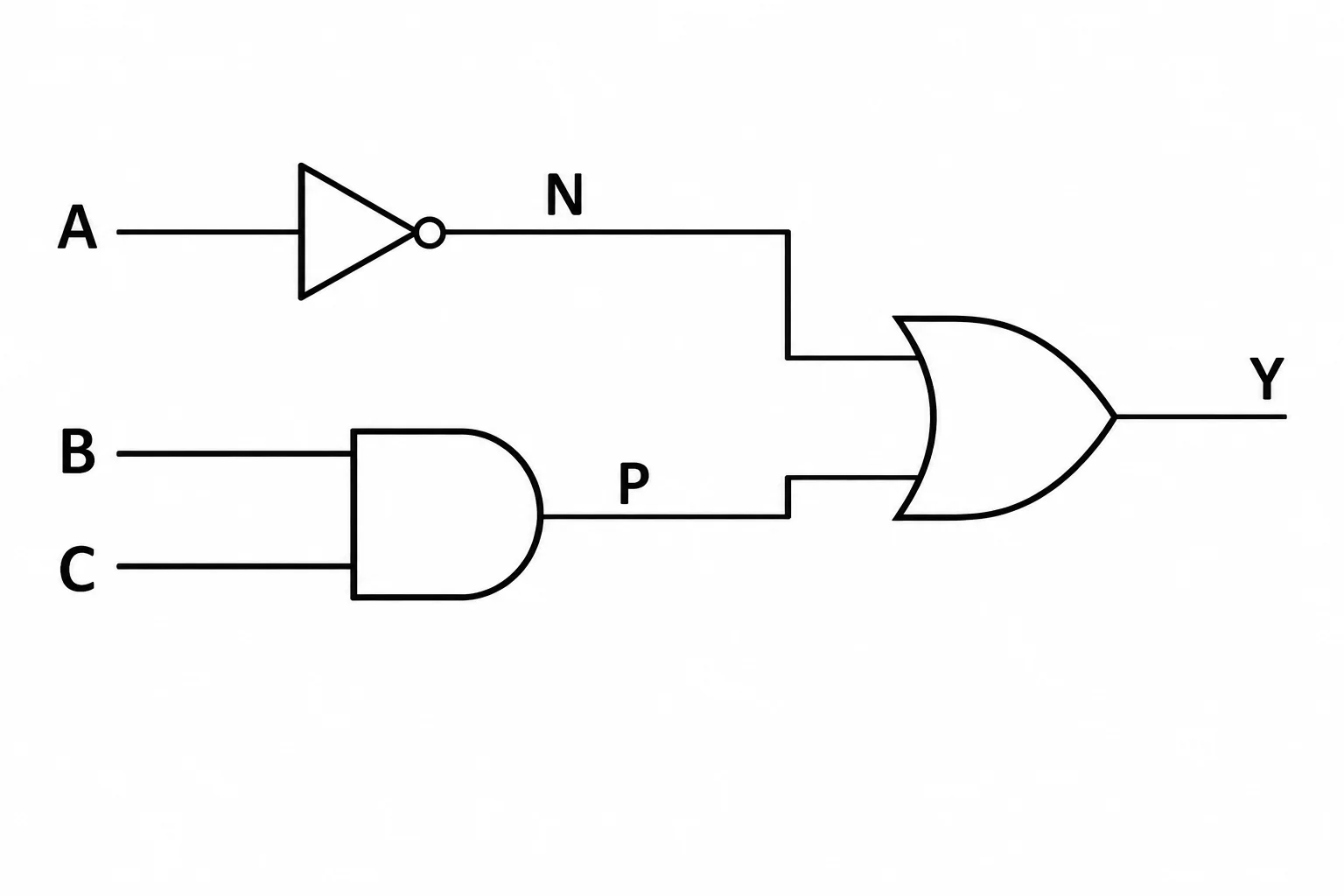

A passa por uma NOT e forma N; B e C passam por uma AND e formam P; N e P entram em uma OR que forma Y.

Siga cada ramo das entradas até a saída, anotando uma expressão para cada sinal intermediário.

Da rede para a expressão e a tabela

Analise o diagrama acima. Escreva:

  1. As expressões dos sinais intermediários N e P;
  2. A expressão final de Y;
  3. Os valores de Y nas linhas ordenadas ABC = 000, 001, 010, 011, 100, 101, 110, 111.

Use ¬ para NOT, · para AND e + para OR.

Escreva pelo menos 25 caracteres (0/25).

Passo 8 de 9

Da tabela à expressão booleana

Transforme as linhas de saída 1 de uma tabela-verdade em uma expressão booleana na forma soma de produtos.

Das linhas ativas à expressão

Comece pelas saídas 1

Para obter uma expressão a partir de uma tabela-verdade, olhe primeiro apenas as linhas em que a saída Y vale 1. Cada uma dessas linhas descreve uma combinação de entradas que deve fazer a função ser verdadeira.

Para cada linha selecionada, escreva um produto lógico: uma operação AND que inclui todas as variáveis de entrada. Depois, una os produtos com OR.

Essa forma é chamada de soma de produtos: produtos ligados por OR.

A imagem mostra o percurso: selecionar as linhas com Y = 1, criar um produto para cada linha e unir os produtos por OR.

Diagrama de uma tabela-verdade com duas linhas destacadas que geram dois produtos ligados por OR.

Cada linha selecionada produz uma condição específica para a saída valer 1.

Exemplo: duas linhas, dois produtos

Como montar um produto

Use esta regra ao escrever o produto de uma linha:

  • entrada igual a 1 → variável direta;
  • entrada igual a 0 → variável negada.

Por exemplo, na linha A = 0, B = 1 e C = 0, o produto é ¬A·B·¬C. Ele só vale 1 nessa combinação: se qualquer entrada mudar, ao menos um fator do AND será 0.

Inclua todas as variáveis no produto, inclusive as que valem 0.

Exemplo completo

Considere uma tabela cuja saída vale 1 somente nas linhas 001 e 110.

Tabela-verdade parcial: as outras seis linhas têm Y = 0.
ABCYProduto da linha
0011¬A·¬B·C
1101A·B·¬C

Exemplo

Há dois produtos porque há duas linhas com saída 1:

Y = (¬A·¬B·C) + (A·B·¬C)

Os parênteses ajudam a visualizar os dois produtos, embora cada produto já esteja delimitado pelos ANDs. O símbolo + significa OR lógico: Y será 1 se o primeiro produto ou o segundo produto for 1.

Esta é uma implementação válida da tabela. Neste momento, o objetivo é representar fielmente as linhas, não procurar uma expressão menor.

Construa uma condição específica

Prática: produto de uma linha

Para a linha A = 0, B = 1 e C = 0, complete o produto que reconhece exatamente essa combinação:

____

Escreva a expressão completa

Aplique: da tabela à soma de produtos

Uma função de três entradas tem Y = 1 nas seguintes linhas:

  • A = 0, B = 1, C = 1
  • A = 1, B = 0, C = 0

Escreva a expressão em soma de produtos. Primeiro crie um produto completo para cada linha; depois una os dois com OR. Use ¬ para NOT, · para AND e + para OR.

Escreva pelo menos 12 caracteres (0/12).

Passo 9 de 9

Aplicação final: uma regra, três representações

Aplique uma regra de três entradas e valide sua equivalência em tabela-verdade, expressão booleana e circuito combinacional.

A regra antes dos cálculos

A regra de indicação

Considere uma indicação com três entradas binárias:

  • P: porta fechada;
  • S: sistema habilitado;
  • E: condição de emergência.

A saída Y deve valer 1 quando a porta estiver fechada e o sistema habilitado, ou quando houver emergência.

Em palavras: Y = 1 se (P e S) ou E.

Você vai representar essa mesma regra por tabela-verdade, expressão e circuito. Aqui, 0 e 1 são valores lógicos; a compatibilidade elétrica dos componentes será estudada adiante.

Da regra às representações

Fluxo abstrato que liga uma regra de três condições a uma tabela-verdade, uma expressão booleana e um circuito, sem mostrar as portas do circuito.

A mesma regra será conferida em três representações, sem mudar as entradas nem a saída.

Tabela-verdade: calcule primeiro

Etapa 1: complete as oito saídas

Sem consultar uma tabela pronta, preencha a sequência de saídas de Y para as linhas ordenadas PSE = 000, 001, 010, 011, 100, 101, 110, 111.

Digite os oito valores separados por vírgulas.

Da tabela à expressão

Conferência da tabela

Agora confira seu resultado. A coluna auxiliar P·S registra a condição “porta fechada e sistema habilitado”. A coluna Y aplica o OR entre essa condição e E.

Tabela resolvida

A tabela tem oito linhas porque há três entradas. Ela será a referência para validar as duas expressões e o circuito.

Regra: Y vale 1 se (P e S) ou E.
PSEP·SY
00000
00101
01000
01101
10000
10101
11011
11111

Etapa 2: obtenha a soma de produtos

Use somente as linhas em que Y = 1 para escrever uma expressão em soma de produtos. Crie um produto completo para cada linha e una os produtos com OR.

Use ¬ para NOT, · para AND e + para OR. Inclua todas as variáveis em cada produto.

Escreva pelo menos 35 caracteres (0/35).

Da expressão ao circuito

Uma expressão compacta para a mesma regra

A soma de produtos confirma todas as linhas da tabela. A própria regra verbal também fornece uma expressão mais direta para implementar:

Y = (P·S)+E

Ela não muda a função: para cada uma das oito combinações, deve gerar a mesma coluna Y que a soma de produtos. Os parênteses deixam explícito que P e S são combinados por AND antes do OR com E.

Etapa 3: descreva o circuito

Descreva, em ordem, as portas e as conexões que implementam Y = (P·S)+E. Dê um nome ao sinal intermediário e indique as entradas de cada porta.

Escreva pelo menos 70 caracteres (0/70).

Conferência visual do circuito

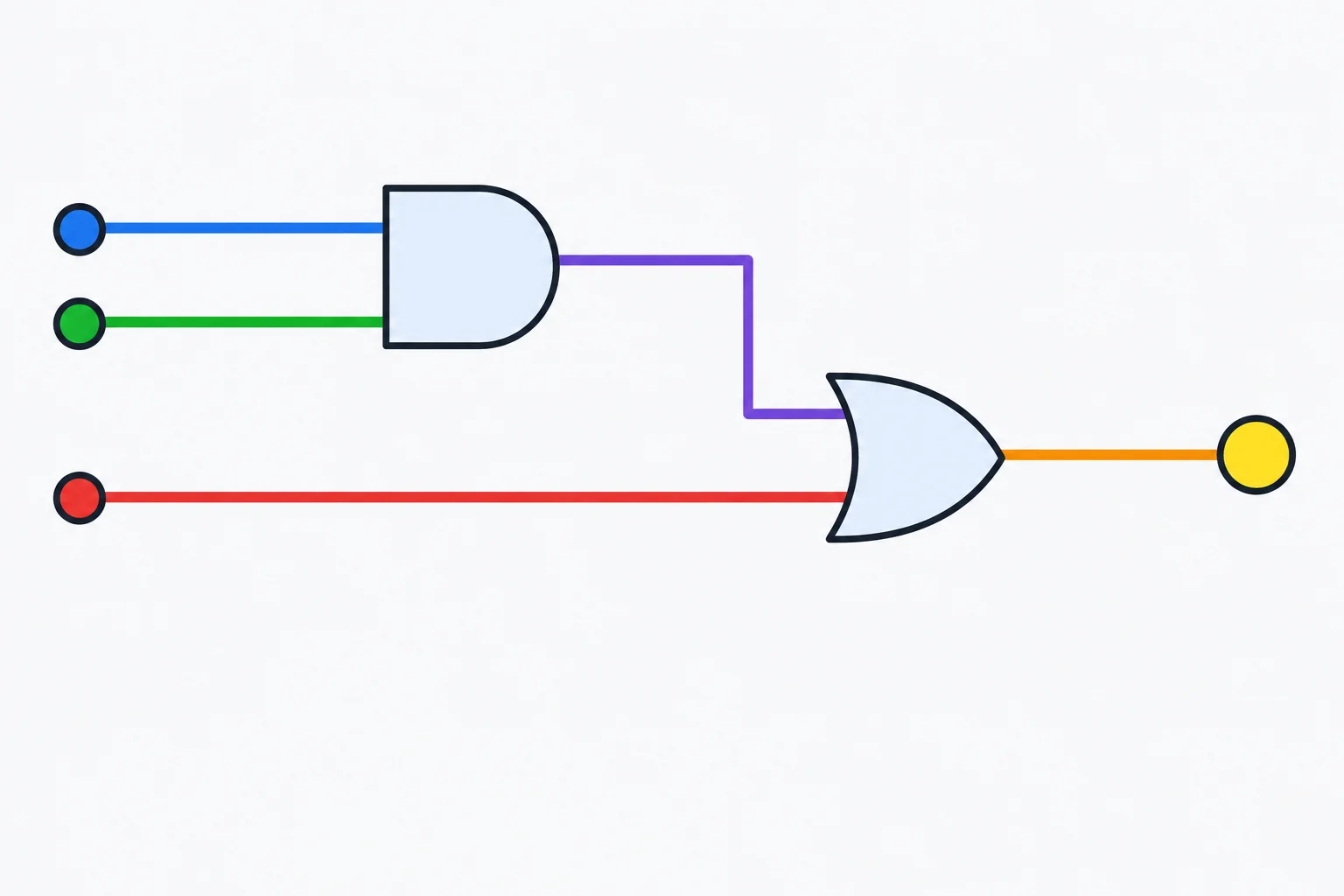

Diagrama em que P e S entram em uma AND; a saída intermediária dessa porta e E entram em uma OR, que produz Y.

Uma implementação de Y = (P·S)+E: primeiro forme P·S; depois combine esse resultado com E por OR.

Dica

Erros que a conferência revela

Não substitua OR por XOR: nesta regra, quando P = 1, S = 1 e E = 1, a saída deve continuar em 1. Também preserve o agrupamento: a AND produz T antes de T ser combinado com E pela OR.

Validação nas oito combinações

Etapa 4: confira a equivalência

Faça a validação final: compare a sequência de Y produzida pela tabela com a sequência que a expressão Y = (P·S)+E e o circuito descrito produzem para 000, 001, 010, 011, 100, 101, 110, 111.

Escreva a sequência e explique, brevemente, por que essa comparação demonstra equivalência lógica.

Escreva pelo menos 80 caracteres (0/80).

Conclusão

Resumo

Síntese final

  • Uma regra verbal pode ser representada por tabela-verdade, expressão booleana e circuito combinacional.
  • Com três entradas, a tabela precisa testar as oito combinações possíveis.
  • A soma de produtos reúne, com OR, os produtos completos das linhas cuja saída vale 1.
  • Em cada produto, entrada 1 usa variável direta e entrada 0 usa variável negada.
  • A expressão Y = (P·S)+E pode ser implementada por uma AND, seguida de uma OR.
  • A equivalência funcional exige saídas iguais em todas as linhas; ela não substitui a validação elétrica de um circuito real.

Tutorial concluído

Parabéns! Você concluiu: Portas lógicas e tabelas-verdade

Muito bem! Você conectou uma regra verbal à tabela, à soma de produtos, à expressão por portas e à validação das oito combinações.

Baixe o Aplicativo agora para ter acesso a + de 5000 cursos gratuitos, exercícios, certificado e muito conteúdo sem pagar nada!

  • Cursos online 100% gratuitos do início ao fim

    Milhares de cursos online em vídeo, ebooks e áudiobooks.

  • Mais de 60 mil exercícios gratuitos

    Para testar seus conhecimentos no decorrer dos cursos online

  • Certificado Digital gratuito válido em todo o Brasil

    Gerado diretamente na galeria de fotos do seu celular e enviado ao seu e-mail

Aplicativo Cursa na tela de ebook, na tela de curso em vídeo e na tela de exercícios do curso, mais o certificado de conclusão de curso
