Passo 1 de 7
Entradas, saída e alimentação
Reconheça os terminais do símbolo de um amplificador operacional e separe sinais de alimentação.
Trilha de aprendizado · Nível 7 · Tutorial 2
Reconhecer a realimentação negativa e prever o comportamento de um seguidor de tensão, distinguindo as aproximações do modelo ideal dos limites de um componente real.

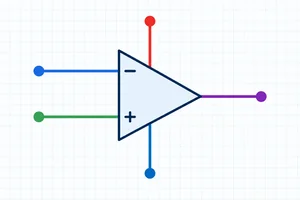

Entradas, saída e alimentação
Reconheça os terminais do símbolo de um amplificador operacional e separe sinais de alimentação. 2 min

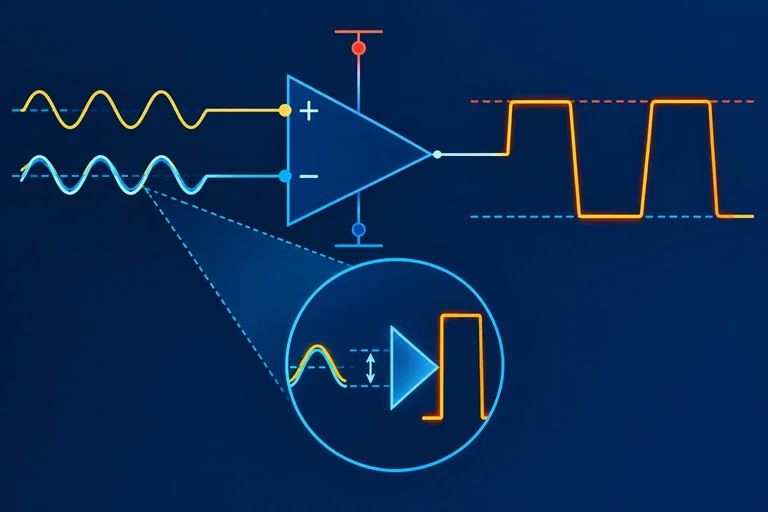

O que o amplificador amplifica
Calcule a tensão diferencial e use o ganho em malha aberta, distinguindo a saída solicitada da excursão que o componente realmente pode fornecer. 2 min

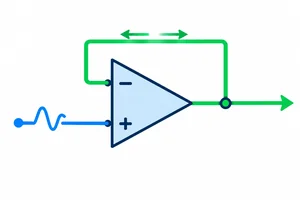

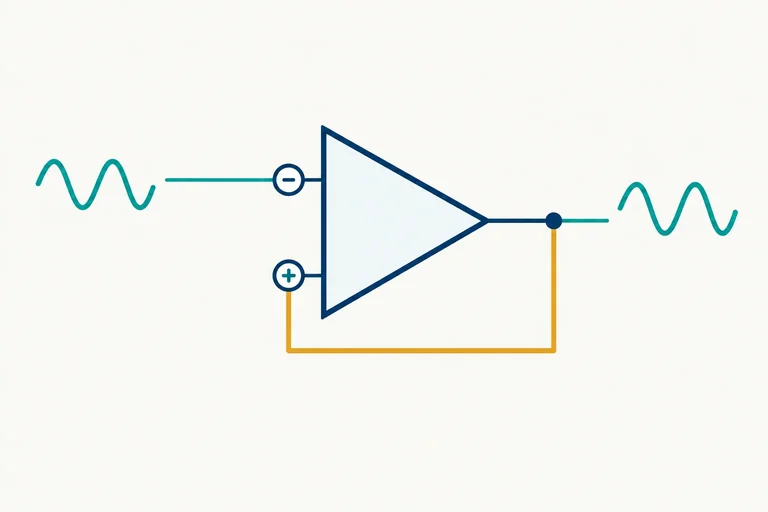

Como o retorno corrige a diferença
Entenda a realimentação negativa como uma ação corretiva causada pelo retorno da saída à entrada inversora. 3 min

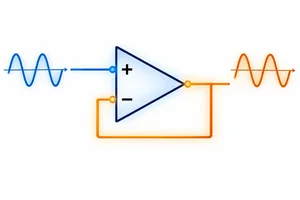

Seguidor de tensão e modelo ideal
Use o modelo ideal do seguidor para relacionar entrada e saída, sem confundir corrente de entrada com igualdade aproximada de tensões. 3 min

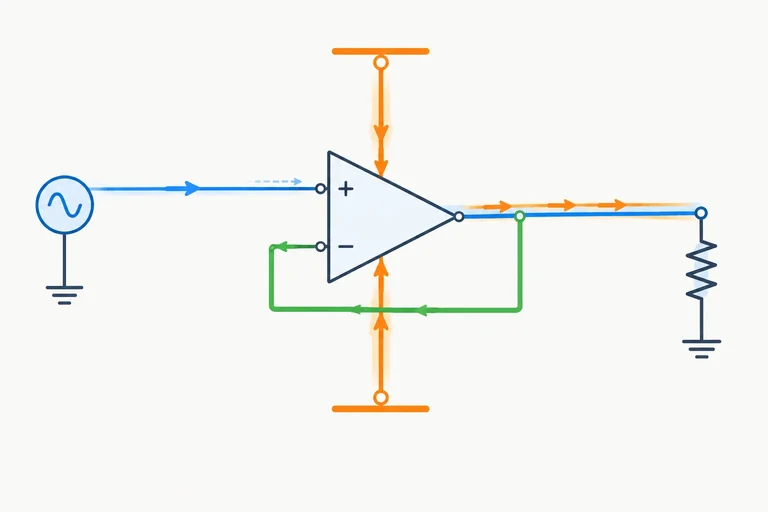

Por que usar um buffer com ganho um
Use o seguidor como buffer para reduzir o carregamento da fonte de sinal, sem confundir ganho unitário com capacidade ilimitada de corrente ou criação de energia. 2 min

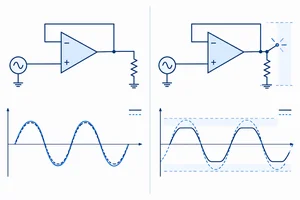

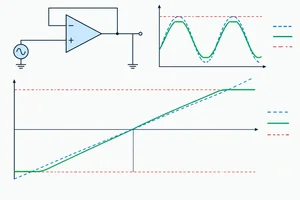

Quando a saída deixa de seguir
Reconheça quando um seguidor deixa de acompanhar a entrada porque sua saída atingiu um limite. 2 min
Aplicação final: analisar um seguidor
Aplique a leitura de conexões, o modelo ideal e os limites de saída a um caso completo de fonte, seguidor e carga. 2 min
Passo 1 de 7
Reconheça os terminais do símbolo de um amplificador operacional e separe sinais de alimentação.

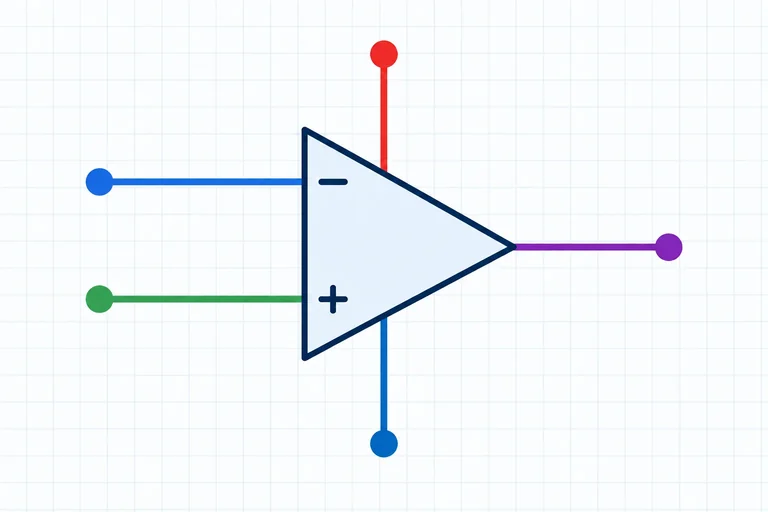

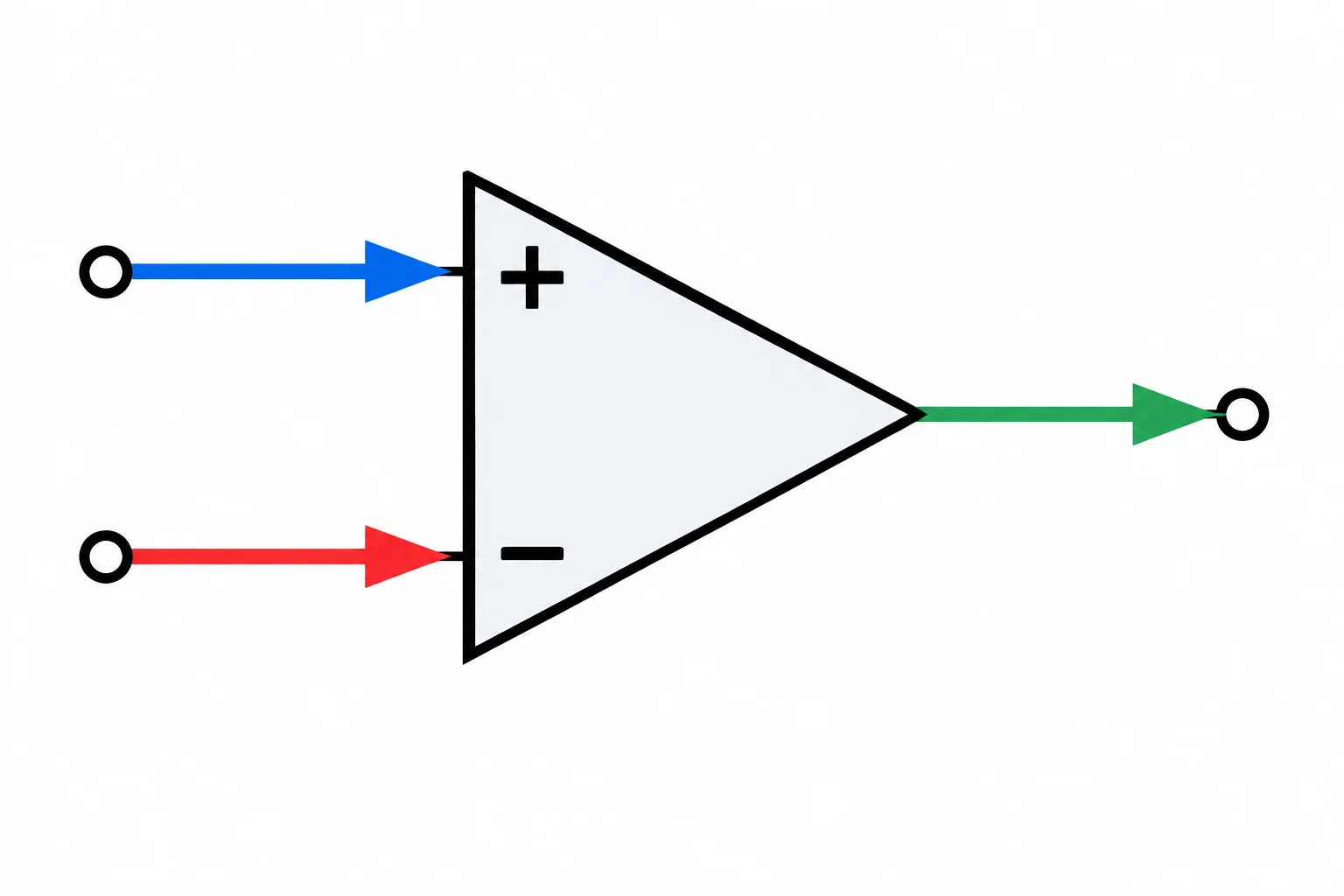

Um amplificador operacional (amp op) é representado no esquema por um triângulo. Nesta etapa, observe apenas a função dos seus terminais de sinal:
Os símbolos + e − distinguem como cada entrada influencia a saída. Eles não significam que a entrada + deve receber tensão positiva nem que a entrada − deve receber tensão negativa.

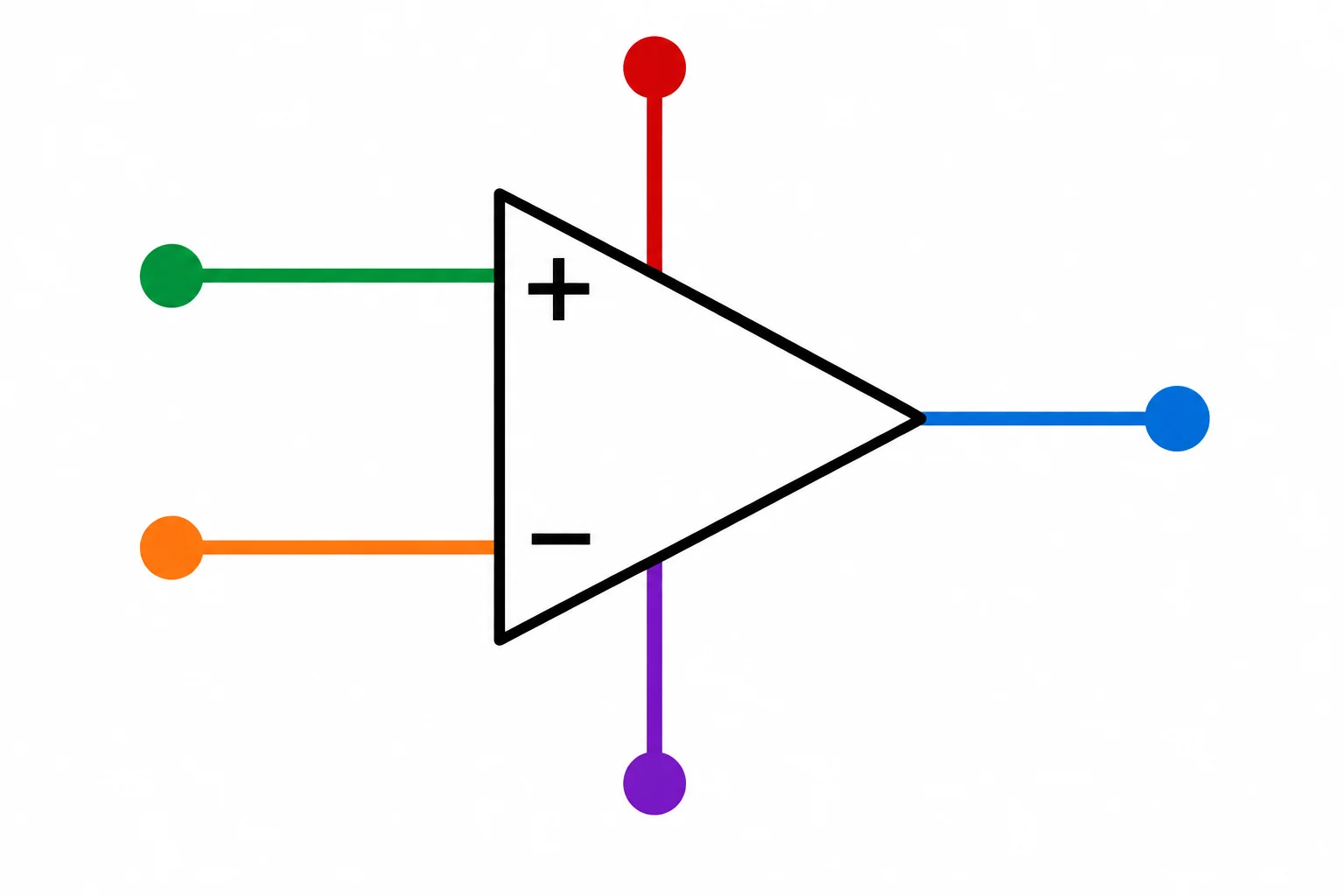

As duas conexões à esquerda são entradas de sinal; a conexão à direita é a saída.
Além dos terminais de sinal, o amp op precisa de terminais de alimentação para funcionar. Em um símbolo detalhado, eles aparecem separados das entradas e da saída, normalmente acima e abaixo do triângulo.
A alimentação fornece energia ao componente; não é um sinal aplicado às entradas. Por isso, não confunda:

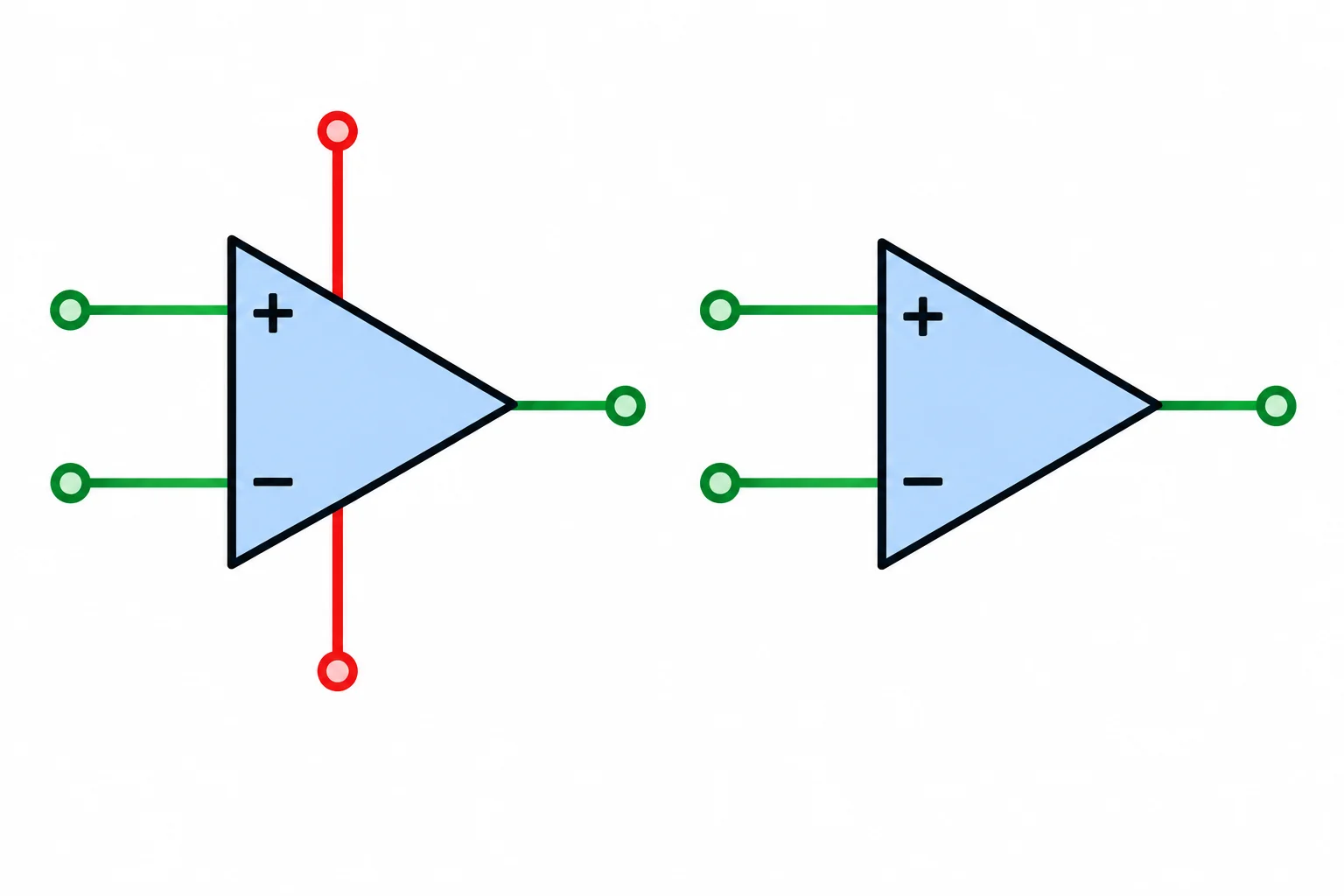

Em esquemas simplificados, os terminais de alimentação podem não aparecer. Isso não quer dizer que o componente funcione sem alimentação: ela apenas foi ocultada para deixar o desenho mais legível.
Ocultar os terminais de alimentação no esquema não elimina a necessidade de alimentar o componente.
Dica
A posição física dos pinos varia conforme o componente e o encapsulamento. O triângulo mostra a função elétrica no circuito, não uma pinagem universal.
Observe a marca de cada entrada e a posição das conexões antes de fazer as associações.
Associe cada elemento visível no símbolo à sua função.
Toque em um item e depois no par correspondente.
Passo 2 de 7
Calcule a tensão diferencial e use o ganho em malha aberta, distinguindo a saída solicitada da excursão que o componente realmente pode fornecer.

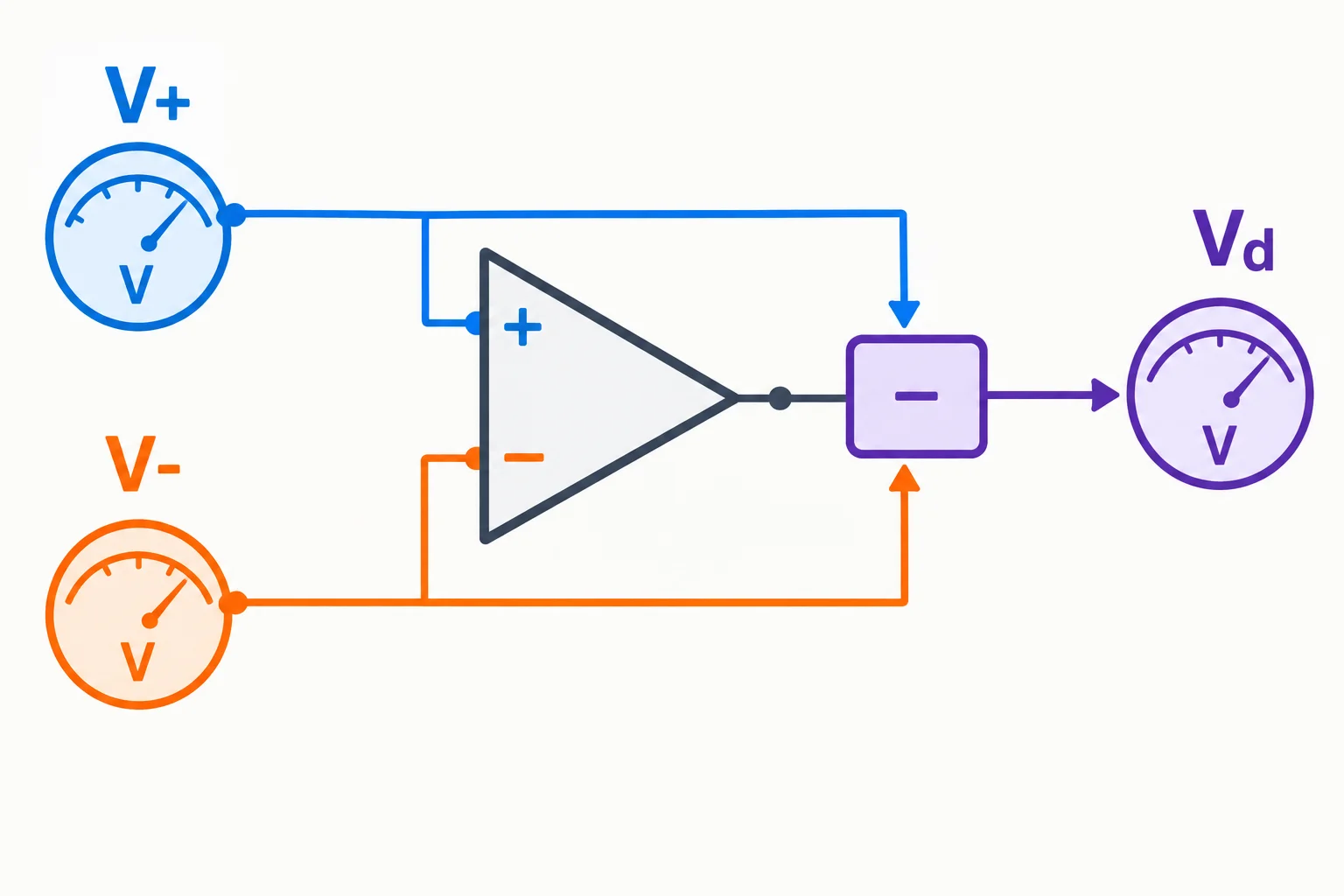

Um amplificador operacional responde à diferença entre suas entradas, e não ao valor de uma entrada isolada. Definimos a tensão diferencial como:
V_d = V_+ − V_−
Os sinais + e − indicam o sentido dessa subtração. Eles não são terminais de alimentação.
A tensão diferencial é obtida subtraindo V− de V+.
Sem um caminho que leve a saída de volta a uma entrada, o circuito está em malha aberta. No modelo linear, sua saída solicitada é:
V_saida = A_OL × V_d
O ganho em malha aberta, A_OL, é positivo e muito alto. Portanto, uma diferença muito pequena pode solicitar uma grande variação na saída.
Exemplo: se A_OL = 100 000 e V_d = +20 µV:
V_saida = 100 000 × 20 µV = +2 V
O sinal de V_d determina o sentido: diferença positiva solicita saída positiva; diferença negativa solicita saída negativa.
Exemplo
Considere A_OL = 50 000, V_+ = 1,000 04 V e V_− = 1,000 00 V.
Embora as tensões de entrada sejam próximas, elas não devem ser tratadas como iguais neste modelo. É precisamente a pequena diferença entre elas que é amplificada.
Com A_OL = 10 000 e V_− mantida fixa, o que acontece com a saída solicitada quando V_+ aumenta um pouco?
Com A_OL = 10 000 e V_− mantida fixa, o que acontece com a saída solicitada quando V_+ aumenta um pouco?
A fórmula V_saida = A_OL × V_d descreve a saída solicitada na região linear. Mas a saída física só pode variar dentro de sua excursão disponível.
Suponha A_OL = 100 000, V_+ = 1,000 10 V e V_− = 1,000 00 V:

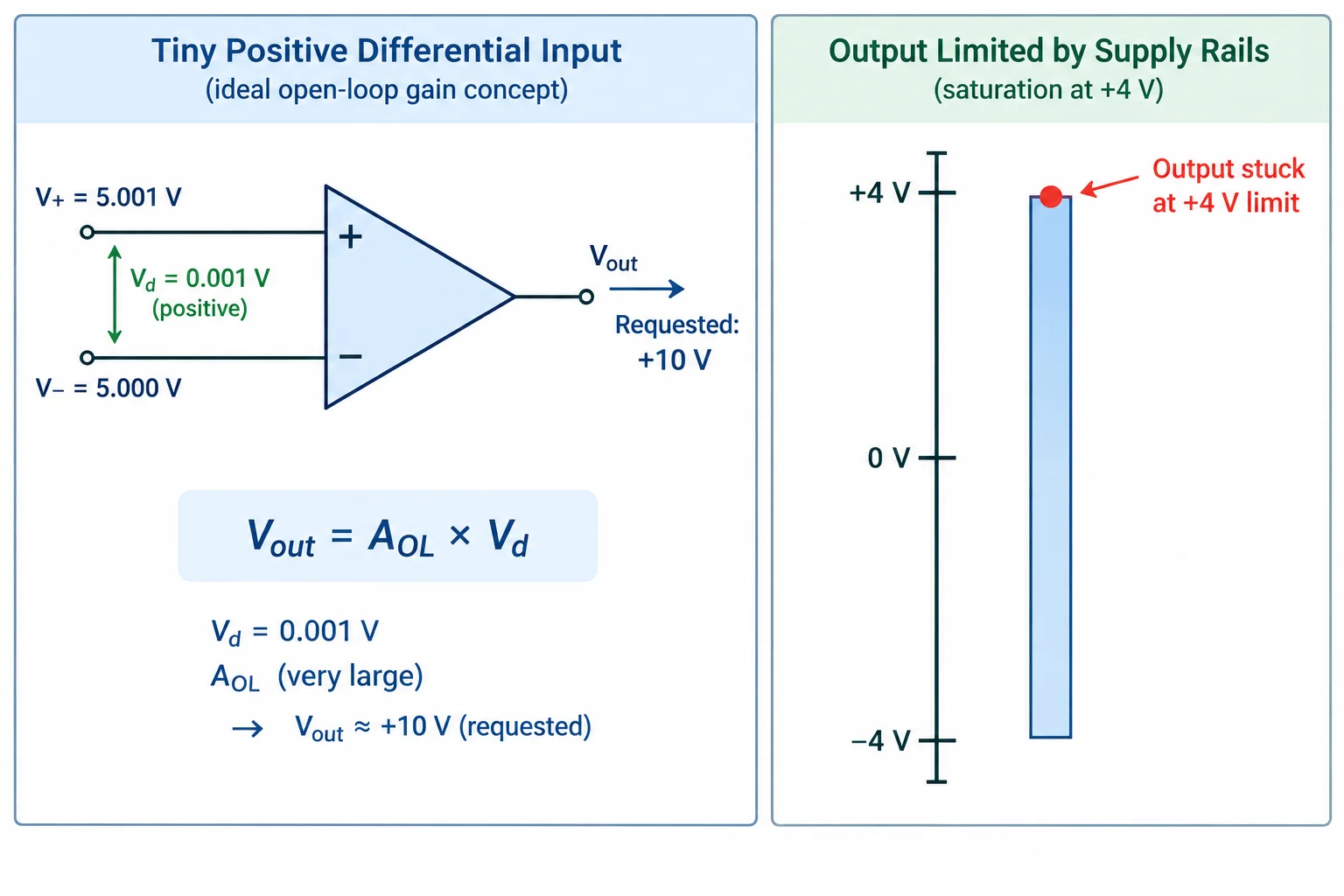

Se o modelo do componente informa limite de saída entre −4 V e +4 V, +10 V não está disponível. A saída fica limitada próxima de +4 V; não é correto afirmar que ela produz +10 V.
Os limites usados em um problema devem ser fornecidos explicitamente. Eles não são automaticamente iguais às tensões de alimentação.
O alto ganho pode solicitar uma tensão que o componente não consegue fornecer.
Use A_OL = 20 000. Aplique V_+ = 2,000 15 V e V_− = 2,000 00 V. O modelo linear solicita uma saída de ____ V.
Use A_OL = 20 000. Aplique V_+ = 2,000 15 V e V_− = 2,000 00 V. O modelo linear solicita uma saída de ____ V.
Em malha aberta, não há retorno da saída para controlar V_d. Assim, o ganho muito elevado torna a região linear estreita: uma diferença pequena já pode exigir uma saída além dos limites.
Para analisar um caso simples:
Se o resultado estiver fora dos limites, a relação linear deixa de prever a tensão real de saída.
Dados: A_OL = 100 000; limite de saída de −3 V a +3 V; V_+ = 0,800 00 V; V_− = 0,799 95 V.
Qual conclusão está correta?
Dados: A_OL = 100 000; limite de saída de −3 V a +3 V; V_+ = 0,800 00 V; V_− = 0,799 95 V.
Qual conclusão está correta?
Passo 3 de 7
Entenda a realimentação negativa como uma ação corretiva causada pelo retorno da saída à entrada inversora.
Em malha aberta, a saída não retorna ao circuito de entrada: a diferença \(V_+ - V_-\) apenas é amplificada até onde a saída conseguir ir.
Há realimentação quando existe um caminho que leva uma informação da saída de volta a uma entrada. No circuito que vamos estudar, o sinal continua aplicado em \(V_+\), enquanto a saída retorna diretamente para \(V_-\).
Esse retorno não é importante só porque fecha um caminho. Ele é negativo quando seu efeito tende a reduzir a diferença entre as entradas.

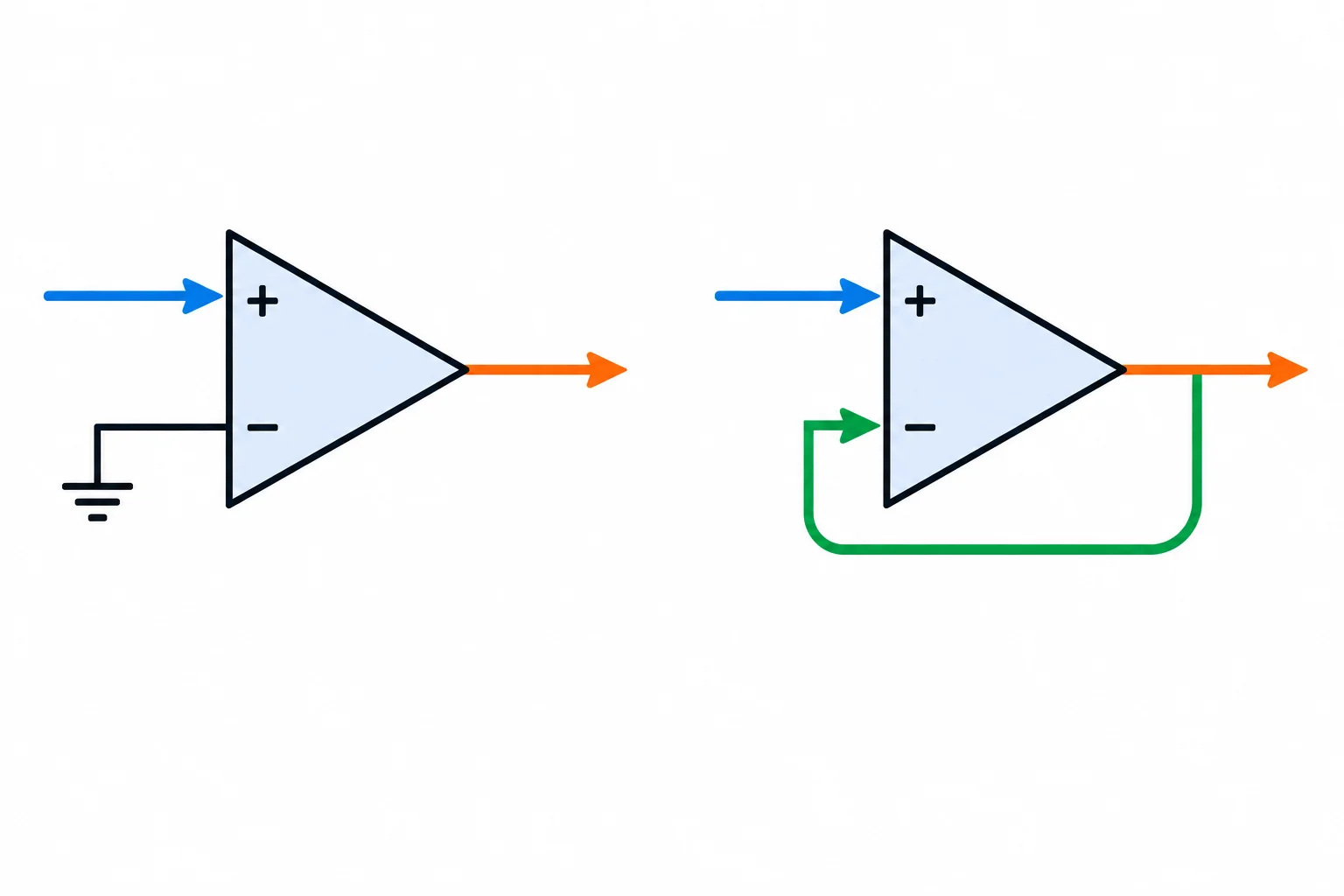

À direita, a saída passa a influenciar a tensão em V− por meio do retorno direto.
Considere um sinal contínuo ou que varia lentamente. Suponha também que a saída ainda possa variar e que o circuito opere de forma estável.
Nos dois casos, a mudança da saída atua no sentido de diminuir o erro entre as entradas.
Exemplo
Exemplo qualitativo
Imagine que \(V_+\) seja mantida fixa em 2 V e a saída esteja inicialmente baixa. Como a saída retorna a \(V_-\), temos \(V_- < V_+\). A diferença é positiva; portanto, a resposta do amplificador tende a aumentar a saída.
Durante esse aumento, o valor devolvido a \(V_-\) também aumenta. Assim, a diferença entre as entradas diminui.
A ideia central não é decorar um fio específico: é observar o efeito. O retorno é negativo porque uma subida da saída tende a reduzir a diferença que causou essa subida.
Coloque os eventos na ordem causal quando a saída está abaixo do valor necessário e retorna à entrada inversora.
Ordene a sequência da ação corretiva.
Com o retorno direto da saída para V−, a saída está acima do valor necessário. Qual resposta tende a reduzir o erro entre as entradas?
Passo 4 de 7
Use o modelo ideal do seguidor para relacionar entrada e saída, sem confundir corrente de entrada com igualdade aproximada de tensões.

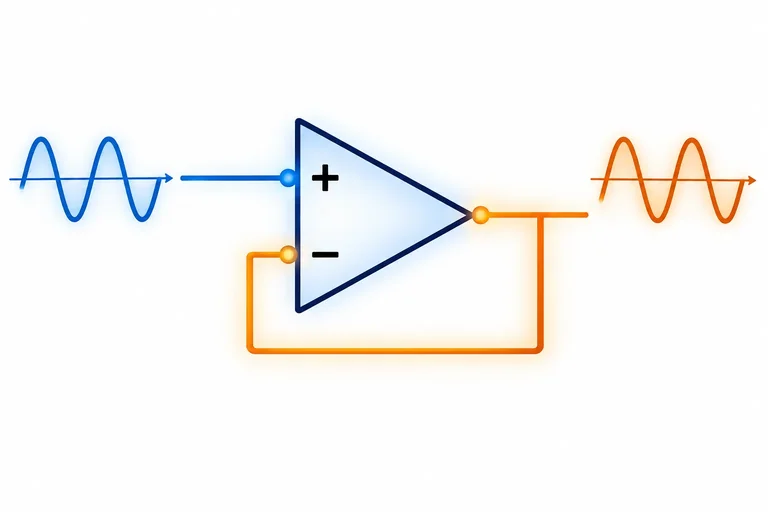

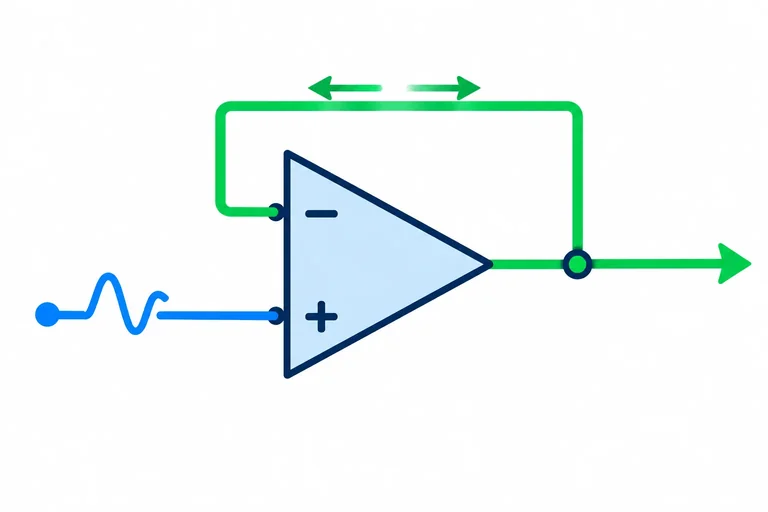

No seguidor de tensão, o sinal é aplicado à entrada não inversora (+). A saída retorna diretamente à entrada inversora (−): esse é o caminho de realimentação negativa estudado no passo anterior.
Quando o circuito opera de forma linear, estável e dentro dos limites da saída, esse retorno faz a saída se ajustar para reduzir a diferença entre as entradas.

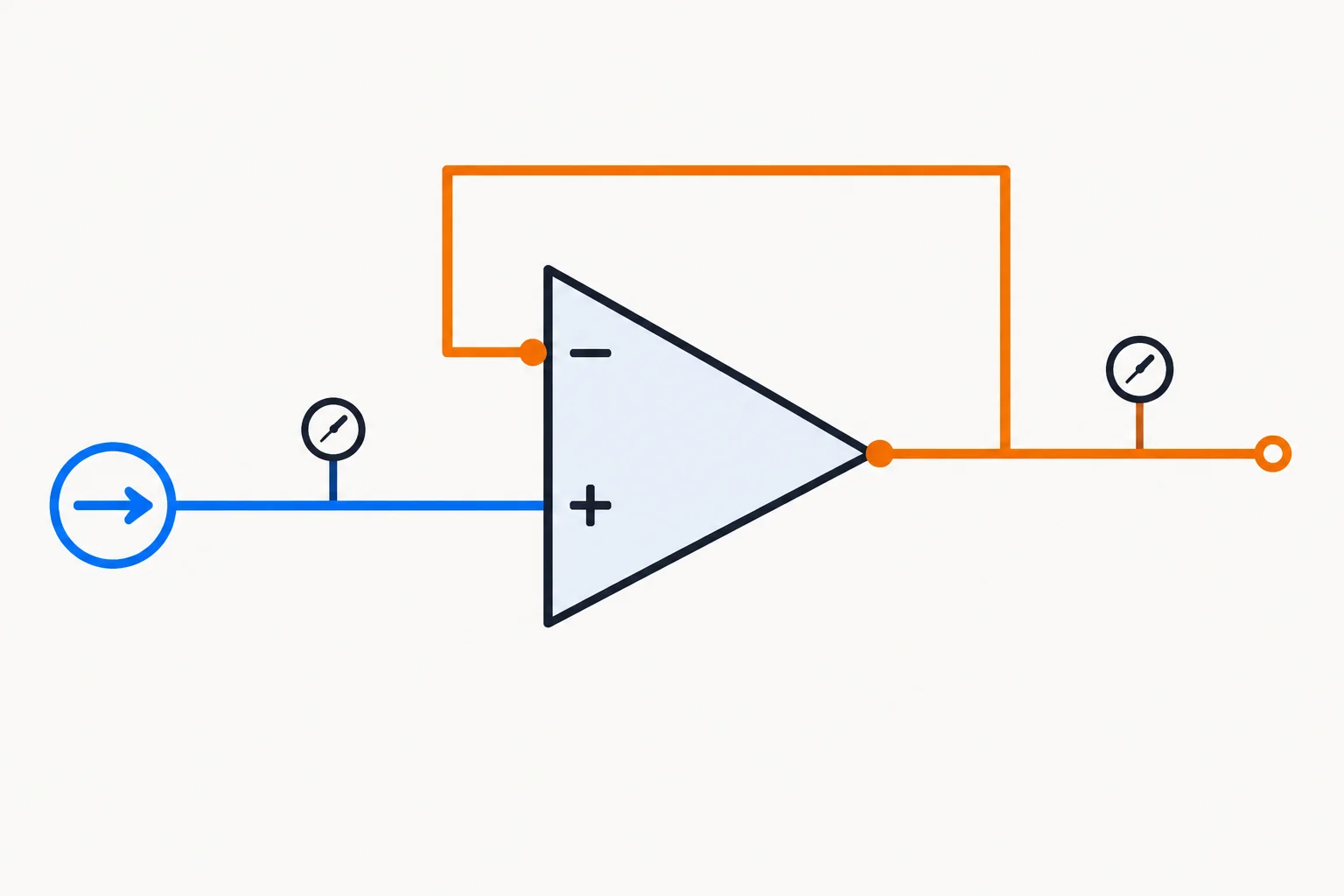

A saída retorna à entrada inversora; o sinal entra pela entrada não inversora.
No modelo ideal, a corrente em cada entrada é nula:
Em um componente real, há correntes de entrada, mas muitas vezes elas podem ser tratadas como desprezíveis. Isso é uma aproximação, não uma garantia universal.
Separadamente, sob realimentação negativa estável e operação linear, o alto ganho do amplificador permite usar \(V_+ \approx V_-\). Tensões aproximadamente iguais não conectam fisicamente as entradas: não há um fio entre elas nem corrente passando de uma entrada para a outra.
\(I_+ = I_- = 0\), no modelo ideal
É uma afirmação sobre corrente nas entradas. Ela não é a mesma coisa que afirmar \(V_+ \approx V_-\).
\(V_+ \approx V_-\)
É consequência da operação linear com realimentação negativa estável e ganho elevado. Não significa curto entre as entradas.
No seguidor, a própria conexão fornece duas relações:
\(V_+ = V_{entrada}\)
\(V_- = V_{saída}\)
Nas condições válidas do modelo ideal, \(V_+ \approx V_-\). Portanto:
\(V_{saída} \approx V_{entrada}\)
O ganho de tensão ideal é unitário: \(A_v = V_{saída}/V_{entrada} \approx 1\). Assim, uma variação positiva na entrada produz variação positiva de mesma amplitude na saída; a polaridade é preservada.
Exemplo
Exemplo — condição declarada: considere um seguidor ideal, estável e operando dentro da faixa de saída disponível.
Se \(V_{entrada} = 1,8\ \text{V}\), então:
\(V_+ = 1,8\ \text{V}\)
A realimentação leva a saída até que \(V_- \approx V_+\). Como \(V_- = V_{saída}\):
\(V_{saída} \approx 1,8\ \text{V}\)
O seguidor reproduz a tensão; ele não a inverte nem a multiplica.
Considere um seguidor ideal, estável e com faixa de saída suficiente. Se \(V_{entrada} = -0,75\ \text{V}\), a saída ideal é \(V_{saída} \approx\) ____ V.
Complete a lacuna com o valor da saída ideal.
Em um seguidor ideal operando linearmente com realimentação negativa estável, “as correntes de entrada são nulas” e “as tensões das entradas são aproximadamente iguais” são a mesma afirmação.
Passo 5 de 7
Use o seguidor como buffer para reduzir o carregamento da fonte de sinal, sem confundir ganho unitário com capacidade ilimitada de corrente ou criação de energia.

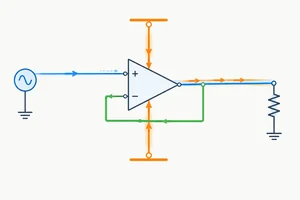

Um seguidor de tensão pode funcionar como buffer: ele recebe a tensão de uma fonte em sua entrada e apresenta aproximadamente essa mesma tensão na saída. A utilidade não é aumentar a tensão, mas evitar que a carga retire corrente diretamente da fonte de sinal.
Em condições adequadas, a entrada do seguidor tem impedância alta, portanto exige corrente muito pequena da fonte. Já sua saída tem impedância baixa, o que ajuda a manter a tensão na carga quando ela demanda corrente.

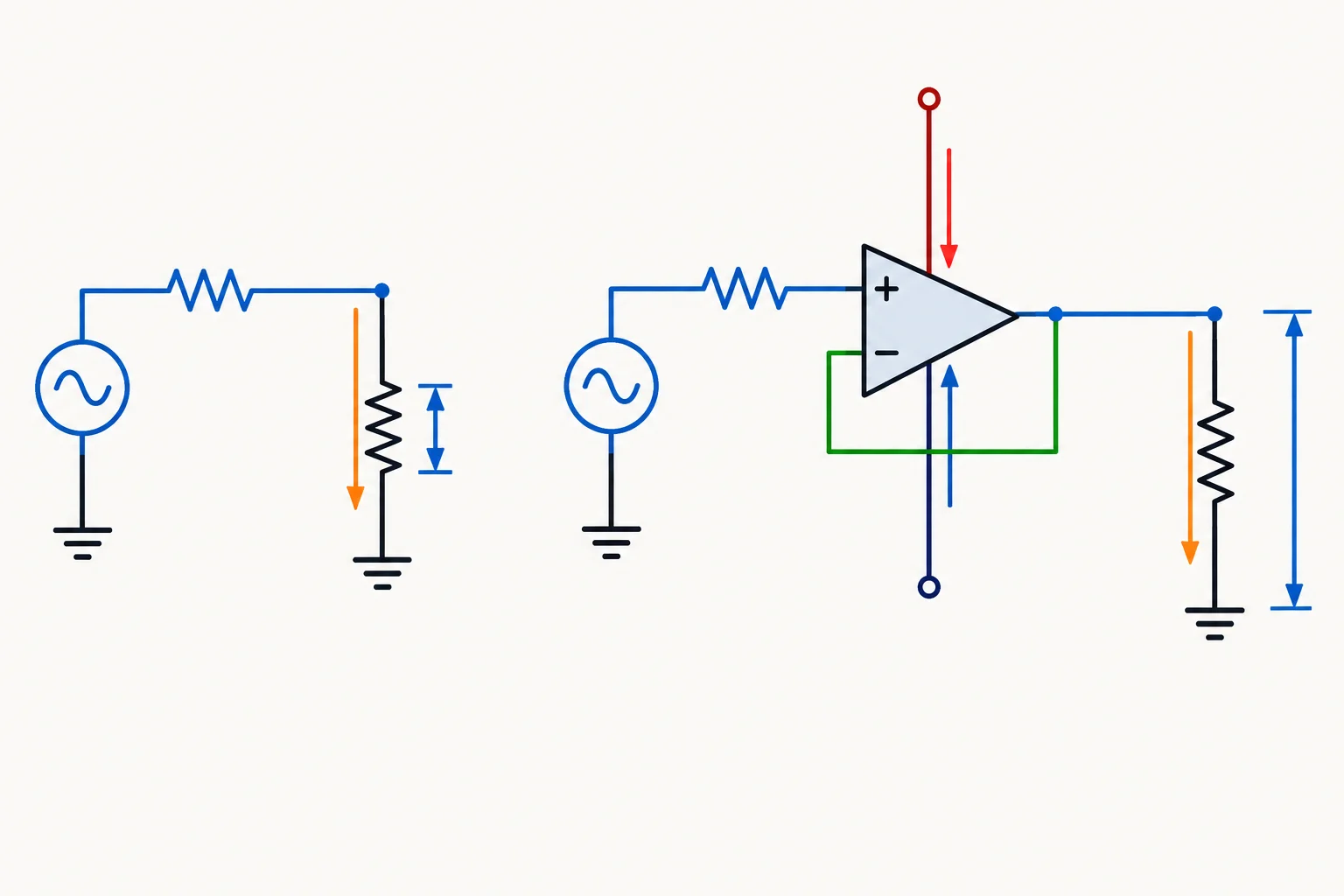

O buffer isola a fonte do carregamento da carga; a saída do seguidor é quem fornece a maior parte da corrente à carga.
Dica
“Baixa impedância de saída” não significa saída ideal ou corrente ilimitada. Significa apenas que, dentro das condições de operação, a tensão de saída varia menos quando a carga é conectada.
Exemplo
Considere uma fonte de 5,0 V com resistência de saída de 10 kΩ e uma carga de 10 kΩ.
Sem buffer, a carga está ligada diretamente à fonte. Como você já estudou no efeito de carga, a tensão na carga fica em 2,5 V.
Com um seguidor ideal entre a fonte e a carga, a corrente de entrada é nula na aproximação. Assim, não há queda na resistência de saída da fonte: a entrada do seguidor fica em 5,0 V. O ganho unitário faz a saída ficar em aproximadamente 5,0 V, e a carga recebe essa tensão.
Comparação do mesmo sinal nos dois arranjos.
| Arranjo | Tensão na carga | Corrente retirada da fonte de sinal |
|---|---|---|
| Fonte + carga direta | 2,5 V | 0,25 mA |
| Fonte + seguidor ideal + carga | ≈ 5,0 V | ≈ 0 mA |
O ganho de tensão do seguidor é aproximadamente 1, mas a potência entregue à carga pode ser bem maior que a potência retirada da fonte de sinal.
Isso não cria energia. A corrente que sai para a carga vem da alimentação do amplificador operacional. A fonte de sinal controla a tensão; as fontes que alimentam o amplificador fornecem a energia transferida à carga.
Em um componente real, existem limites de tensão de saída e de corrente. Se a carga exigir além do que ele pode fornecer, a saída pode deixar de acompanhar a entrada. Portanto, um buffer não serve automaticamente para qualquer carga.
No caso com seguidor ideal, qual afirmação explica corretamente por que a carga pode receber corrente sem sobrecarregar a fonte de sinal?
Escreva pelo menos 80 caracteres (0/80).
Uma fonte de sinal tem resistência de saída relevante e deve alimentar uma carga resistiva. Em condições válidas para o seguidor, qual arranjo tende a preservar melhor a tensão original da fonte na carga?
Passo 6 de 7
Reconheça quando um seguidor deixa de acompanhar a entrada porque sua saída atingiu um limite.

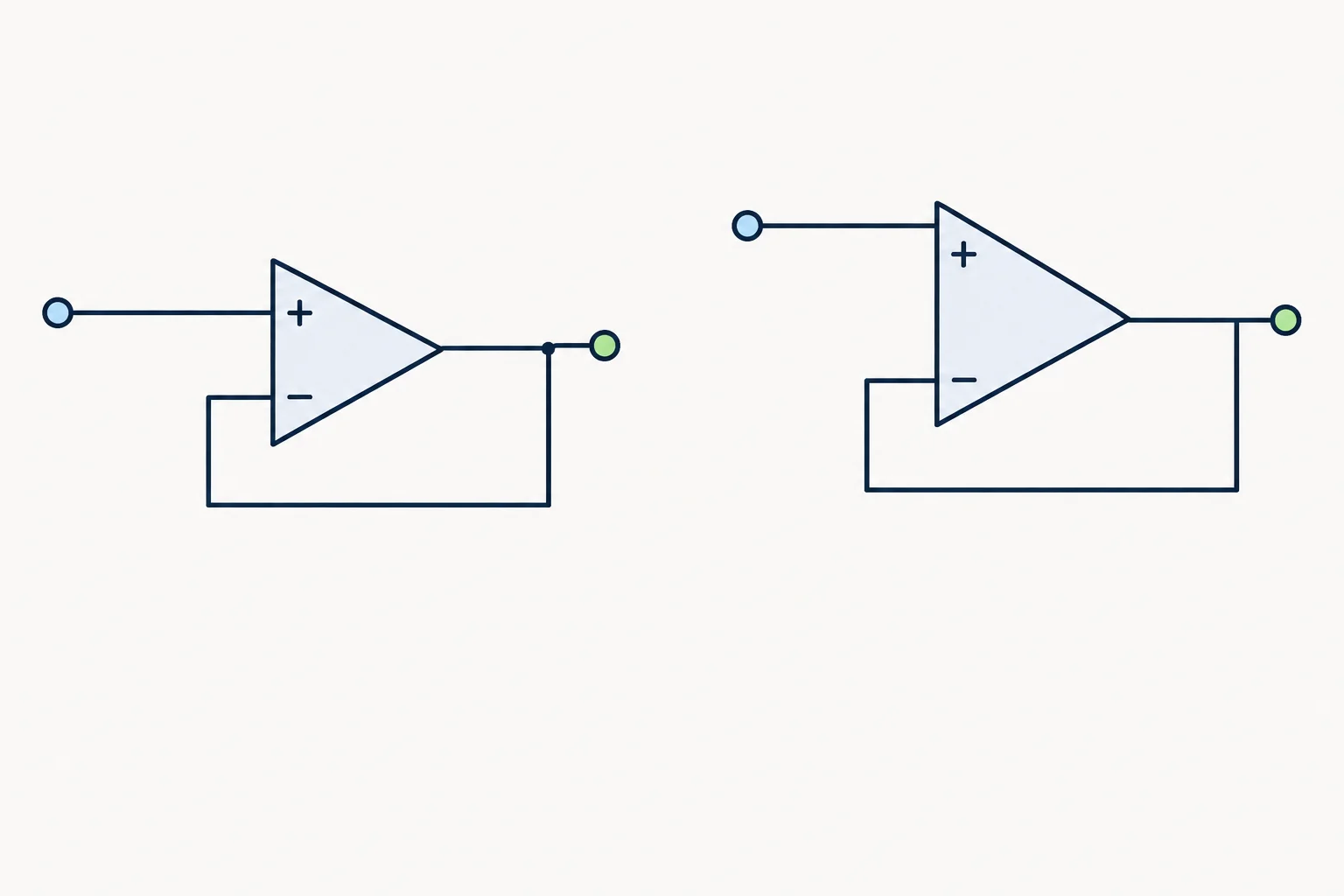

No seguidor, o retorno à entrada inversora tenta manter a saída igual à entrada. Isso só funciona enquanto a saída consegue atingir o valor solicitado.
Considere um modelo simplificado com limites de saída fornecidos: de 0,2 V a 4,8 V. Para \(V_{entrada}=3,0\text{ V}\), o seguidor pode produzir aproximadamente 3,0 V. Assim, \(V_- = V_{saída} \approx V_+\), e a diferença entre as entradas pode ser desprezada.
Mas, se \(V_{entrada}=5,2\text{ V}\), o modelo ideal pediria \(V_{saída}=5,2\text{ V}\). Como o máximo permitido é 4,8 V, a saída para nesse limite. O retorno continua conectado, porém já não há capacidade de correção suficiente.
Quando a saída alcança seu limite, o retorno ainda informa o valor da saída a V−, mas não consegue mais aproximar V− de V+.
Compare a previsão ideal com a saída possível no modelo fornecido. Nos exemplos, considere que entrada, carga e estabilidade já atendem às condições necessárias; o único limite analisado é a excursão de saída.
| Ventrada (V) | Saída ideal (V) | Saída do modelo (V) | V+ ≈ V−? |
|---|---|---|---|
| 1,5 | 1,5 | 1,5 | Sim |
| 4,6 | 4,6 | 4,6 | Sim |
| 5,2 | 5,2 | 4,8 | Não |
| −0,4 | −0,4 | 0,2 | Não |
Atenção
Não deduza os limites de saída apenas olhando as tensões de alimentação. Em um componente real, a excursão permitida depende do componente e das condições especificadas; neste tutorial, use sempre os limites que o enunciado informar.
Também não aplique \(V_+ \approx V_-\) em malha aberta ou quando não houver retorno corretivo. A aproximação exige operação linear, realimentação negativa estável e margem para a saída corrigir o erro. Realimentação negativa, sozinha, não garante estabilidade em qualquer componente ou condição.
Um seguidor tem retorno direto da saída para V− e limites de saída de 0,2 V a 4,8 V. Para esta atividade, as demais condições de operação são válidas.
Associe cada tensão de entrada à conclusão completa: saída prevista, acompanhamento ou limitação, e validade da aproximação entre as entradas.
Associe cada entrada ao resultado esperado.
Toque em um item e depois no par correspondente.
Considere novamente um seguidor com saída limitada entre 0,2 V e 4,8 V, retorno direto para V− e demais condições válidas. Para \(V_{entrada}=5,0\text{ V}\), a saída do modelo é ____.
Escreva o valor com unidade.
Complete a saída limitada.
Passo 7 de 7
Aplique a leitura de conexões, o modelo ideal e os limites de saída a um caso completo de fonte, seguidor e carga.

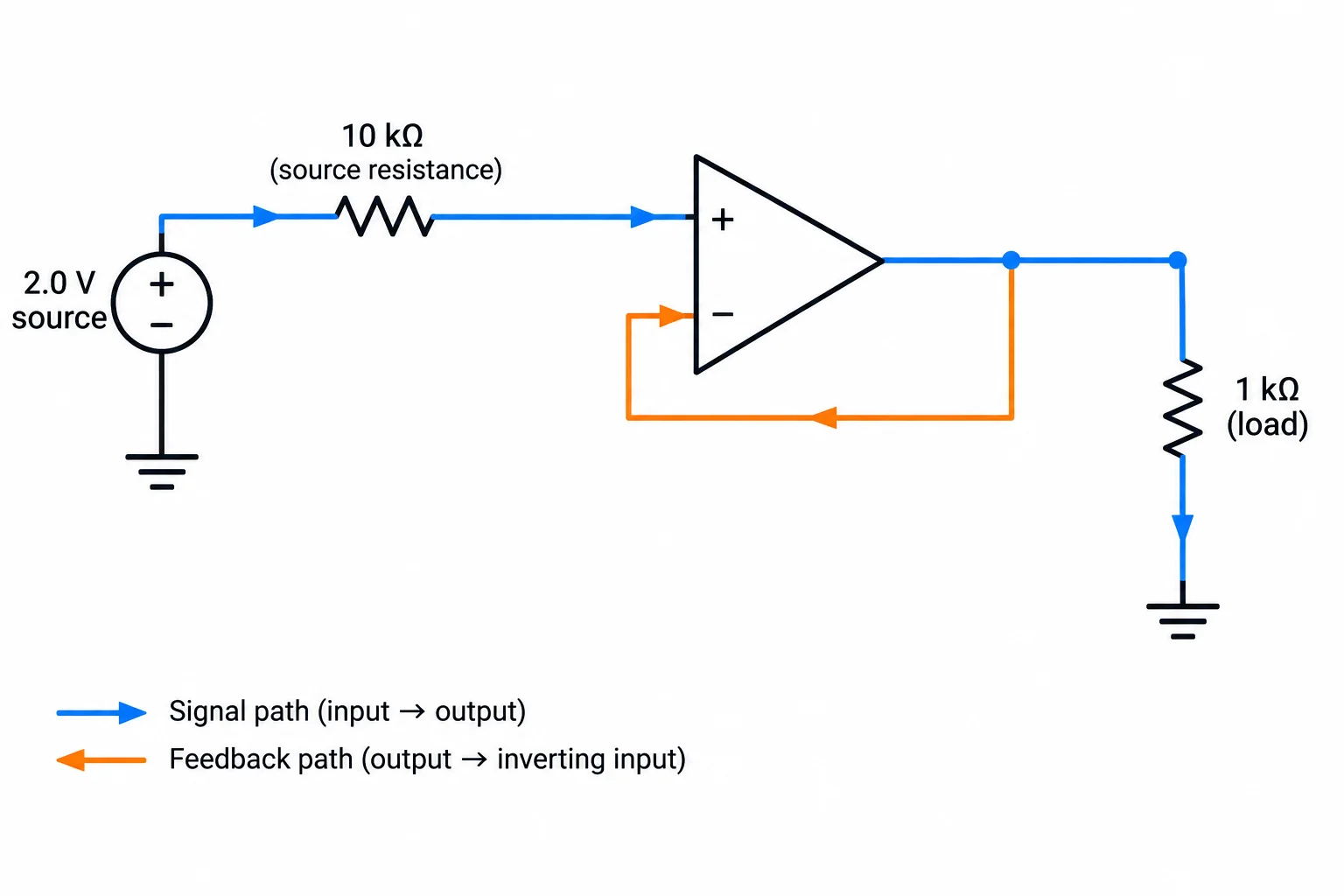

Use este caso para reunir o que você aprendeu. A fonte pode ser representada por 2,0 V em série com 10 kΩ. Ela alimenta a entrada não inversora de um seguidor. A saída retorna diretamente à entrada inversora e também alimenta uma carga de 1 kΩ.
No modelo ideal, a entrada do amplificador não consome corrente relevante. Assim, a resistência da fonte quase não altera a tensão em V+. A carga recebe corrente da saída do amplificador, não diretamente da fonte.
A conexão da saída com a entrada inversora é o retorno corretivo do seguidor.
Para analisar, siga esta sequência: localize V+, V− e a saída; confirme que a saída retorna a V−; verifique os limites declarados; calcule a saída ideal; por fim, compare o valor pedido com o que a saída pode fornecer.
| Grandeza | Caso linear | Caso limitado |
|---|---|---|
| Tensão da fonte | 2,0 V | 5,2 V |
| Resistência da fonte | 10 kΩ | 10 kΩ |
| Carga | 1 kΩ | 1 kΩ |
| Faixa de entrada aceita | 0 a 5,5 V | 0 a 5,5 V |
| Limites da saída | 0,2 a 4,8 V | 0,2 a 4,8 V |
No caso linear, complete: a saída ideal é aproximadamente ____ V.
Agora, mantenha as mesmas conexões e troque apenas a fonte para 5,2 V. A entrada ainda está na faixa aceita pelo modelo, mas a saída só pode ir até 4,8 V.
Compare a saída ideal solicitada com esse limite. Quando a saída não consegue subir mais, o retorno continua conectado, porém já não consegue reduzir a diferença entre V+ e V− até quase zero.
Explique em poucas frases:
Escreva pelo menos 180 caracteres (0/180).
Resumo
A análise de um seguidor começa pelas conexões e termina pelos limites:
Parabéns! Você concluiu: Realimentação negativa e seguidor de tensão
Você concluiu a análise de um seguidor de tensão: reconheceu o retorno negativo, previu a saída ideal e identificou quando um limite impede o acompanhamento.
