Representação de senoides por fasores

Representar senoides por fasores com convenções consistentes de amplitude e fase, preparando sua utilização nas leis dos circuitos.

  • Nível: Intermediário
  • Duração: 18 min
  • 8 passos
Representação de senoides por fasores

O que você vai percorrer

  1. O que um fasor representa Entenda como um fasor separa amplitude e fase da frequência de uma senoide, sem confundi-lo com o valor instantâneo. 2 min
  2. Da senoide ao fasor eficaz Converta senoides para fasores usando referência em cosseno, módulo eficaz e unidades explícitas. 2 min
  3. Do fasor de volta ao tempo Reconstrua uma senoide no tempo a partir do fasor eficaz e da frequência associada. 2 min
  4. Comparar amplitudes, adiantamento e atraso Compare módulos eficazes e fases relativas de fasores de mesma frequência. 2 min
  5. Escolher uma referência de fase Reoriente um conjunto de fasores escolhendo um novo zero de fase, preservando módulos e defasagens relativas. 2 min
  6. Somar senoides com fasores Some fasores de mesma frequência em forma retangular, interprete a resultante e reconstrua a senoide correspondente. 3 min
  7. Reconhecer os limites da representação Reconheça quando um fasor senoidal basta e quando o sinal precisa de outra descrição ou de componentes separadas. 2 min
  8. Aplicação final: representar, comparar e somar Aplique a representação fasorial em um caso completo: confira convenções, compare fases, escolha uma referência, some fasores, reconstrua a senoide e reconheça quando o método deixa de valer. 3 min

O que você vai aprender

  • Obter um fasor a partir da amplitude e da fase de uma senoide, usando módulo eficaz.
  • Reconstruir a expressão temporal de uma senoide a partir do fasor e da frequência.
  • Comparar fasores para identificar amplitude relativa, adiantamento e atraso.
  • Calcular a resultante de duas senoides de mesma frequência por soma fasorial.
  • Identificar situações em que um único fasor não descreve o sinal ou o transiente analisado.

Antes de começar

  • Operações com números complexos
  • Amplitude, frequência, fase e valor eficaz

Passo 1 de 8

O que um fasor representa

Entenda como um fasor separa amplitude e fase da frequência de uma senoide, sem confundi-lo com o valor instantâneo.

Senoide: amplitude, fase e frequência

A descrição no tempo

Uma senoide pode ser descrita no tempo por:

v(t) = V_pico × cos(ωt + φ)

  • t é o tempo, em segundos (s).
  • V_pico é a amplitude máxima da tensão.
  • ω é a frequência angular, em rad/s.
  • φ é a fase inicial.

Como o argumento do cosseno é um ângulo, ωt + φ deve estar em radianos. A fase pode ser apresentada isoladamente em graus para facilitar a leitura, mas deve ser convertida para radianos quando entrar nessa expressão.

Elementos de uma senoide

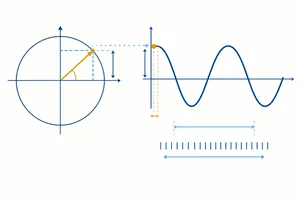

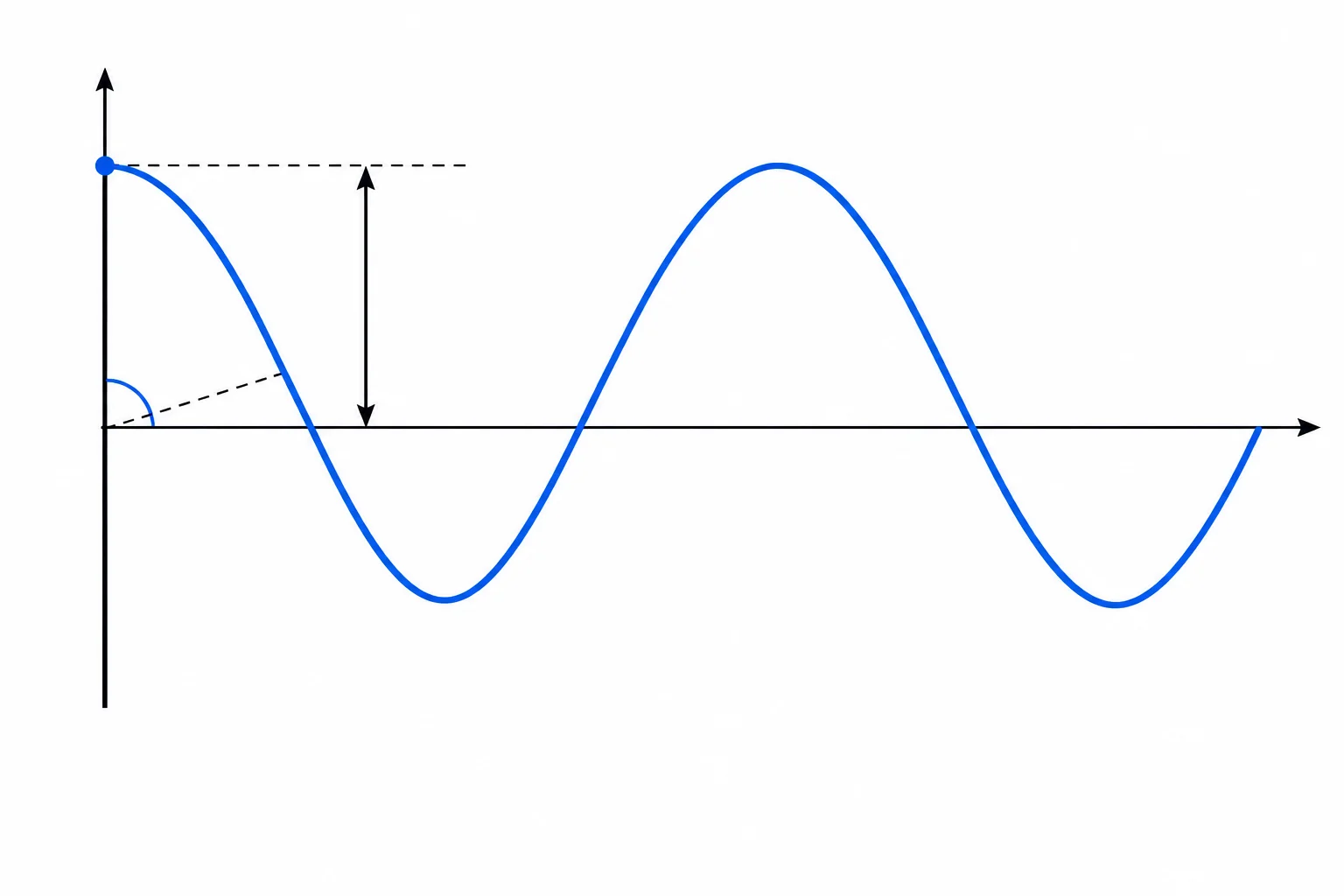

Gráfico de uma senoide no tempo destacando a amplitude de pico e o deslocamento inicial de fase.

A expressão temporal informa o valor que varia no tempo e a rapidez dessa variação.

Exemplo

Frequência angular

A frequência angular relaciona-se à frequência do sinal:

ω = 2πf

Se f estiver em hertz (Hz), ω estará em rad/s. Para f = 60 Hz:

ω = 2π × 60 = 120π rad/s

A frequência determina quantos ciclos ocorrem por segundo; ela não é substituída pela fase.

A representação fasorial

O que fica no fasor

Um fasor é um número complexo que registra a amplitude e a fase de uma senoide. Ele pode ser mostrado como uma seta fixa no plano complexo:

V̲ = M ∠ φ

O módulo M representa uma medida de amplitude adotada pela convenção em uso; a fase φ indica a direção da seta. Separe as funções:

  • o fasor guarda amplitude e fase;
  • a frequência f ou ω deve ser informada à parte;
  • o valor instantâneo v(t) não é o próprio fasor.

A convenção específica para o módulo será definida no próximo passo.

Seta fixa não é valor instantâneo

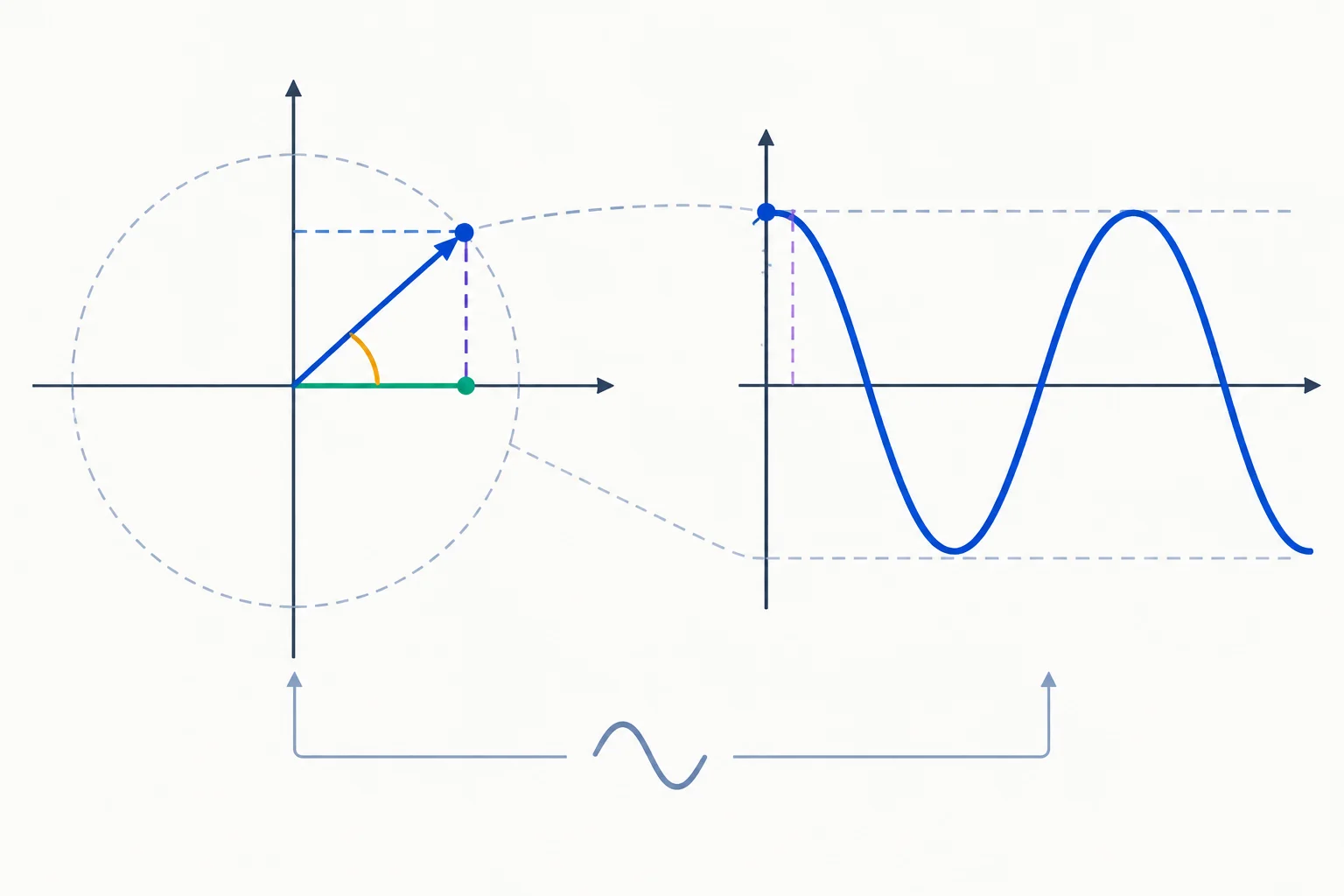

Comparação entre uma seta fixa no plano complexo e uma curva senoidal que varia ao longo do tempo.

O fasor permanece fixo; a senoide correspondente assume valores diferentes a cada instante.

Dica

Evite esta confusão

A seta fasorial não gira literalmente na tela nem mostra a tensão medida em um instante. Ela é uma representação complexa conveniente para uma senoide em condições estáveis.

Assim, a parte real do fasor também não deve ser lida isoladamente como a tensão instantânea. Para obter um valor no tempo, é necessário usar a expressão temporal e a frequência associada.

Quando a representação se aplica

Frequência registrada separadamente

Operações fasoriais são usadas inicialmente para senoides em regime permanente que compartilham uma mesma frequência positiva.

A frequência integra a identificação completa do sinal, embora fique fora do número complexo. Portanto, dois fasores com o mesmo módulo e fase, mas associados a frequências diferentes, não representam a mesma senoide temporal.

Exemplo

Exemplo de registro completo

Considere este registro:

Fasor: V̲ = M ∠ 30°
Frequência: f = 50 Hz

O fasor registra a amplitude pela grandeza M e a fase de 30°. Já os 50 Hz informam a rapidez da oscilação e permitem determinar o período. Sem a frequência, a senoide no tempo não fica completamente identificada.

Ainda não vamos converter M em valor de pico nem reconstruir v(t); essas etapas virão adiante.

Síntese visual

Confira as funções

Associe cada elemento à sua função principal. Considere uma senoide descrita por v(t) = V_pico cos(ωt + φ) e seu fasor associado V̲ = M ∠ φ.

Fasor, frequência ou valor no tempo?

Faça as associações corretas.

Toque em um item e depois no par correspondente.

Passo 2 de 8

Da senoide ao fasor eficaz

Converta senoides para fasores usando referência em cosseno, módulo eficaz e unidades explícitas.

Convenção: cosseno e valor eficaz

A convenção adotada

Nesta trilha, escreveremos senoides com cosseno como referência e representaremos tensão e corrente por fasores de módulo eficaz.

Para uma senoide sem componente contínua:

v(t) = V_pico × cos(ωt + φ_rad)

seu fasor é:

V̲ = (V_pico/√2) ∠ φ = V_ef ∠ φ

A fase física é preservada; apenas a medida do módulo muda, de pico para eficaz. Na expressão temporal, a fase deve estar em radianos, pois ela é somada a ωt.

Da curva ao fasor

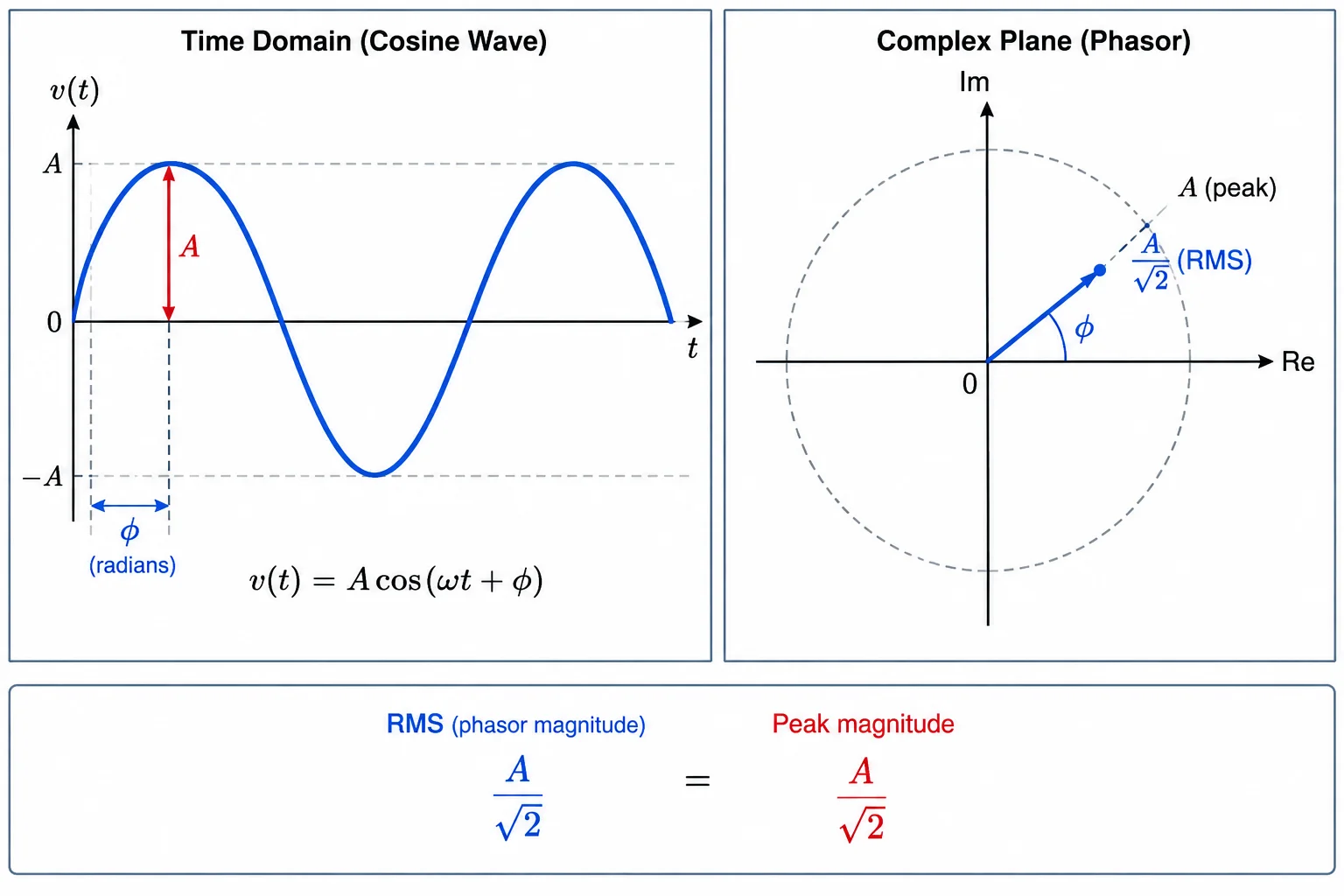

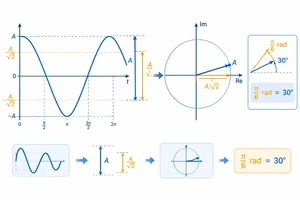

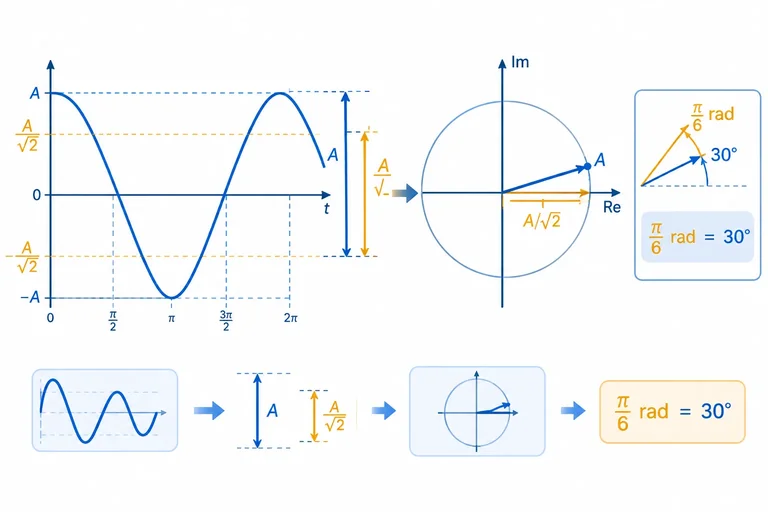

Diagrama que relaciona uma senoide em cosseno, com amplitude de pico e fase em radianos, a um fasor fixo no ângulo equivalente e com módulo eficaz.

O fasor preserva a fase; seu módulo é o valor eficaz, não o valor de pico.

Módulo, ângulo e frequência

Unidades sem misturar

Mantenha três informações em seus lugares:

  • Módulo: grandeza elétrica eficaz, como V ou A.
  • Ângulo: fase, em graus (°) ou radianos (rad). Declare a unidade.
  • Frequência: não faz parte do número complexo. Ela continua associada ao sinal, em hertz (Hz), ou por ω em rad/s.

Exemplo de registro completo: V̲ = 12 ∠ 30° V, associado a f = 60 Hz. O fasor informa 12 V eficazes e fase de 30°; a frequência de 60 Hz é uma informação separada.

Se essa fase entrar em uma expressão com ωt, use a equivalência 30° = π/6 rad.

Exemplo

Exemplo: pico para eficaz

Para v(t) = 20 cos(ωt − π/6) V:

  • Pico: 20 V
  • Eficaz: 20/√2 = 14,14 V
  • Fase temporal: −π/6 rad, que equivale a −30°

Logo:

V̲ = 14,14 ∠ −30° V

A frequência é a indicada por ω ou por f na descrição do sinal; ela não é substituída pelo ângulo do fasor.

Dica

Atenção à amplitude fornecida

Se a amplitude já vier identificada como eficaz, não divida por √2 novamente.

Por exemplo, uma tensão senoidal de 8 V eficazes, com fase de 15°, corresponde diretamente a:

V̲ = 8 ∠ 15° V

Se for necessário escrevê-la no tempo mais adiante, 15° deverá ser convertido para π/12 rad no argumento do cosseno.

Normalizar expressões em seno

Primeiro, converta seno em cosseno

Nem toda expressão temporal vem em cosseno. Antes de formar o fasor, normalize uma expressão em seno:

sen(α) = cos(α − π/2)

Assim, subtraia π/2 rad da fase que acompanha o seno. Só depois converta o valor de pico em eficaz.

Exemplo:

i(t) = 6 sen(ωt + π/9) A

= 6 cos(ωt + π/9 − π/2) A

= 6 cos(ωt − 7π/18) A

Como −7π/18 rad equivale a −70° e 6 A é valor de pico:

Ī = 4,24 ∠ −70° A

A mesma senoide, outra referência

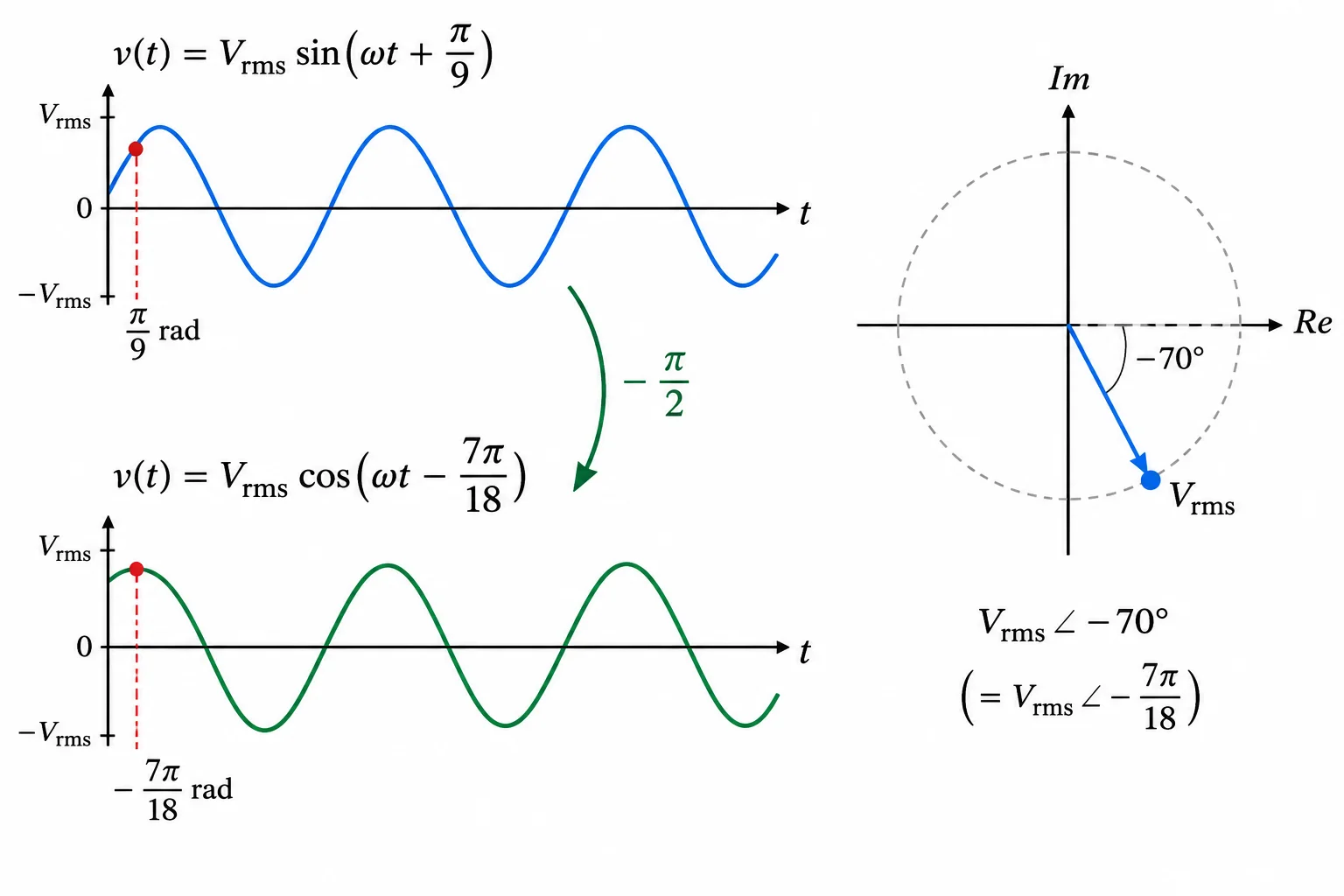

Comparação entre uma senoide com fase de π sobre 9 radianos e a forma equivalente em cosseno com fase de menos 7π sobre 18 radianos, ligada a um fasor de menos 70 graus.

A conversão altera a referência usada na escrita, não altera o sinal físico.

Verifique sua leitura

Pratique a conversão completa

Considere a expressão temporal, já escrita na referência em cosseno:

v(t) = 10 cos(ωt + π/4) V

Complete o fasor eficaz, usando a fase equivalente em graus:

V̲ = [lacuna] ∠ 45° V

Módulo eficaz

Qual valor deve ocupar a lacuna?

Fase, módulo e frequência

Associe cada informação da expressão i(t) = 8 sen(ωt + π/6) A à leitura correta na convenção da trilha.

Toque em um item e depois no par correspondente.

Passo 3 de 8

Do fasor de volta ao tempo

Reconstrua uma senoide no tempo a partir do fasor eficaz e da frequência associada.

Reconstruir o sinal

A regra de reconstrução

Um fasor guarda o módulo eficaz e a fase; a frequência vem informada à parte. Para voltar ao tempo, use:

v(t) = √2 × |V̲| × cos(2πft + φ_rad)

  • |V̲| é o módulo eficaz, em V (ou A, para corrente).
  • √2 × |V̲| é a amplitude de pico.
  • f está em hertz e t, em segundos.
  • φ precisa estar em radianos, pois aparece somada a 2πft.

O resultado v(t) é um valor instantâneo real; ele não é o fasor nem apenas sua parte real.

Do fasor à curva temporal

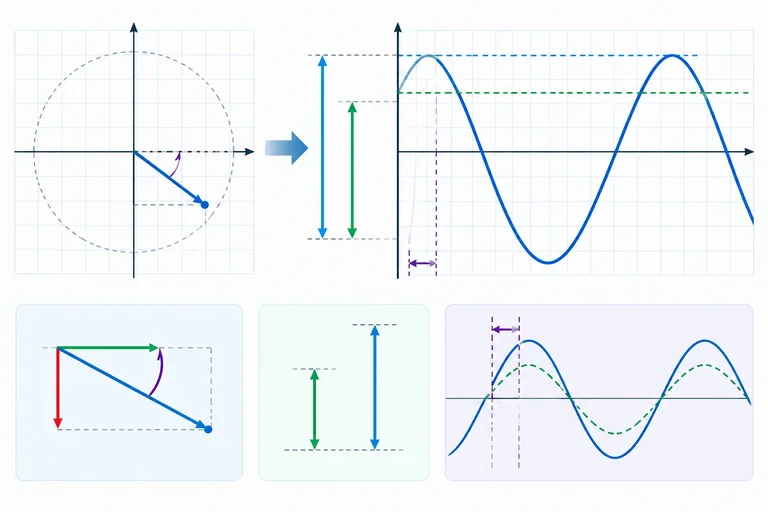

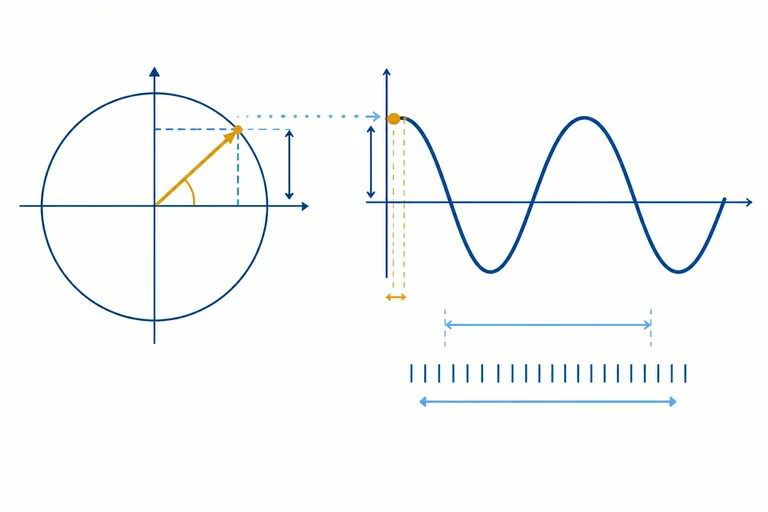

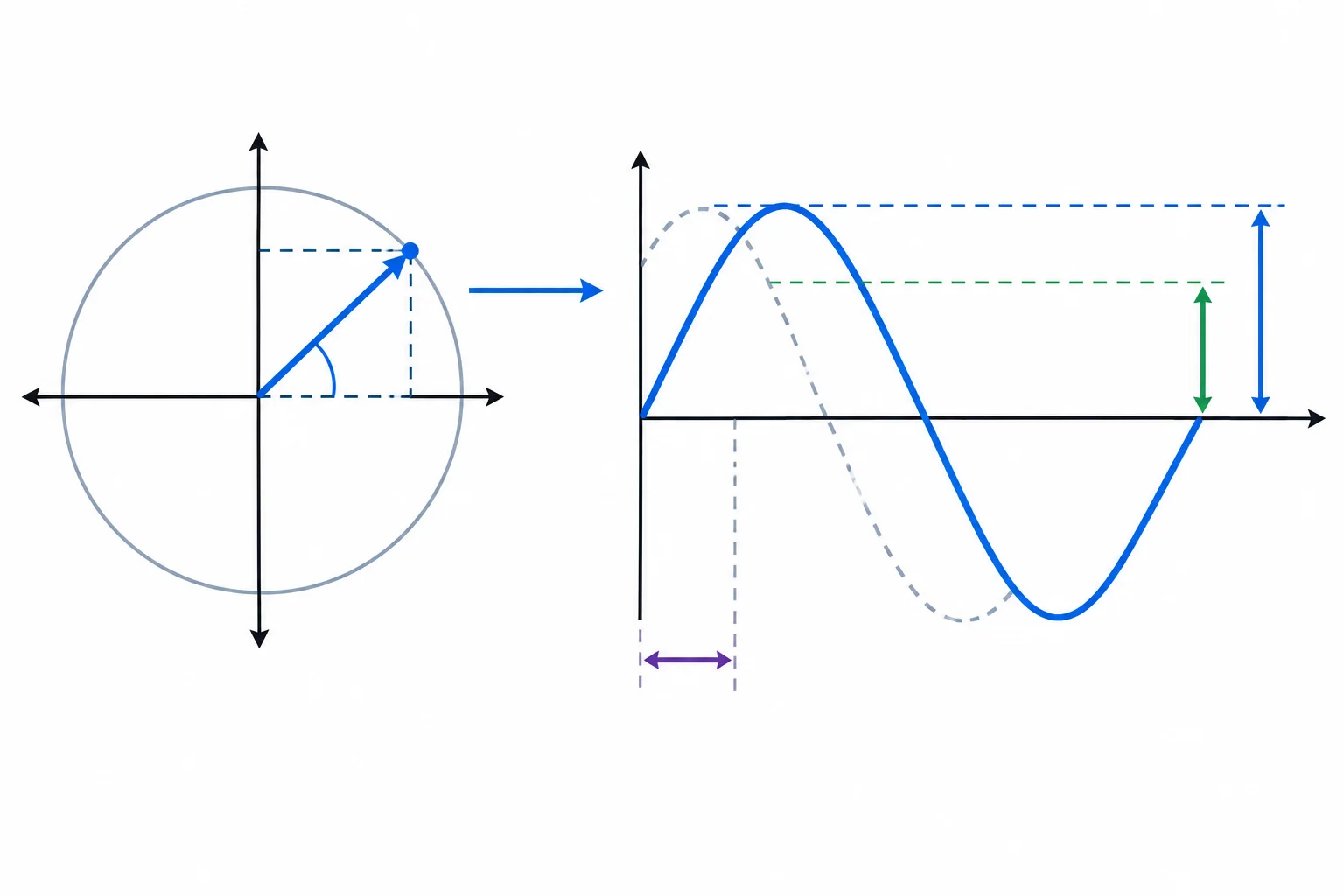

Diagrama que relaciona um fasor em forma polar a uma senoide, destacando módulo eficaz, amplitude de pico e deslocamento de fase.

O comprimento do fasor representa o valor eficaz; a altura máxima da senoide é √2 vezes esse módulo.

Exemplo completo

Exemplo

Exemplo guiado

Considere o fasor V̲ = 12 ∠ 30° V, associado a f = 50 Hz.

  1. O módulo eficaz é 12 V.
  2. O pico é √2 × 12 V ≈ 16,97 V.
  3. Converta a fase: 30° = π/6 rad.
  4. A frequência angular é ω = 2π × 50 = 100π rad/s.
  5. Substitua os valores na expressão temporal.

Resultado

Expressão temporal reconstruída

math
v(t) = 16,97 cos(2π × 50t + π/6) V

ou

v(t) = 16,97 cos(100πt + π/6) V

Dica

Quando o fasor está em forma retangular

Se o fasor vier em forma retangular, recupere primeiro sua forma polar com as operações já estudadas. Por exemplo, se V̲ = 8,49 + j8,49 V, então |V̲| = 12 V e φ = 45° = π/4 rad. Só depois aplique a fórmula temporal.

A conversão para polar fornece exatamente as duas informações necessárias: o módulo eficaz para calcular o pico e a fase para compor o argumento do cosseno.

Organizar antes de calcular

Procedimento de reconstrução

Organize o caminho para obter uma expressão temporal a partir de um fasor eficaz e de sua frequência associada.

Ordene o procedimento

Coloque as etapas na ordem correta.

  1. Escrever v(t) = V_pico cos(2πft + φ_rad).
  2. Converter φ para radianos.
  3. Identificar |V̲| e φ na forma polar.
  4. Calcular V_pico = √2 × |V̲|.

Verifique a reconstrução

Reconstrução completa

Reconstrua completamente o sinal associado a V̲ = 8 ∠ −45° V, com f = 25 Hz.

Use o módulo eficaz para obter o pico, calcule a frequência angular e escreva a fase em radianos. Complete a expressão abaixo. Em seguida, calcule o valor instantâneo em t = 0 s.

Monte a expressão

Preencha as três lacunas da expressão temporal.

math
v(t) =  cos(t + ) V

Valor instantâneo

Usando a expressão reconstruída, qual é o valor de v(0) em volts?

Passo 4 de 8

Comparar amplitudes, adiantamento e atraso

Compare módulos eficazes e fases relativas de fasores de mesma frequência.

Compare módulo e direção

Módulo e fase são comparações independentes

Para comparar dois fasores, primeiro confira se representam a mesma grandeza, usam a mesma unidade e têm a mesma frequência. Só então compare:

  • Módulos eficazes: o maior módulo indica maior amplitude eficaz.
  • Ângulos: a diferença informa a defasagem relativa.

Por exemplo, em \(\underline{V}_A=8\angle30°\text{ V}\) e \(\underline{V}_B=5\angle(-20°)\text{ V}\), A tem maior tensão eficaz porque 8 V é maior que 5 V. Isso não diz, por si só, qual sinal está adiantado.

Do plano fasorial para o tempo

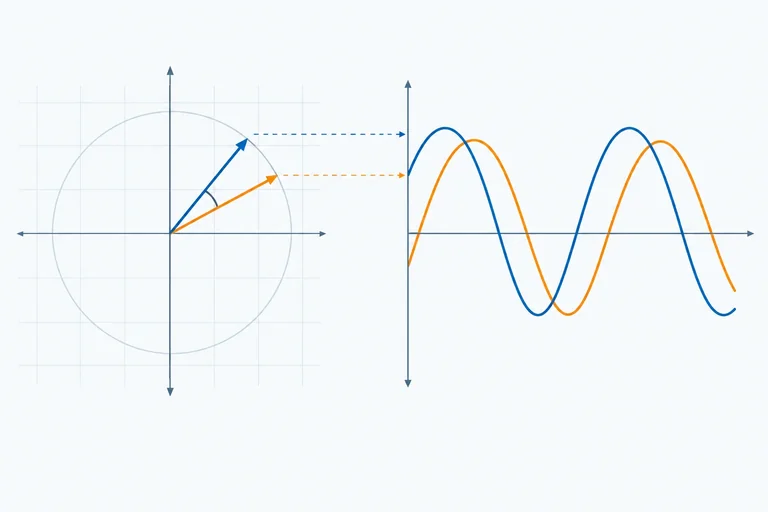

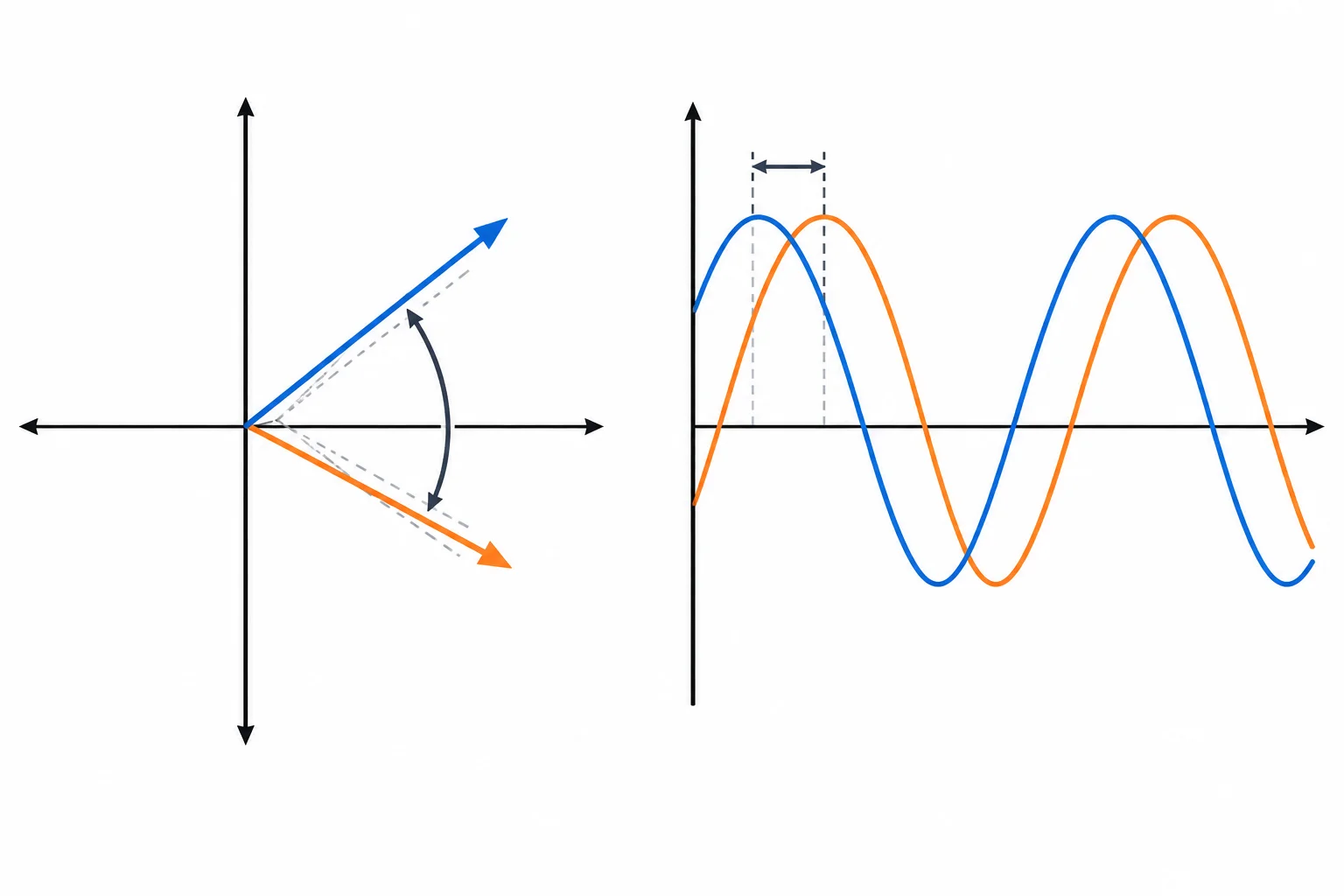

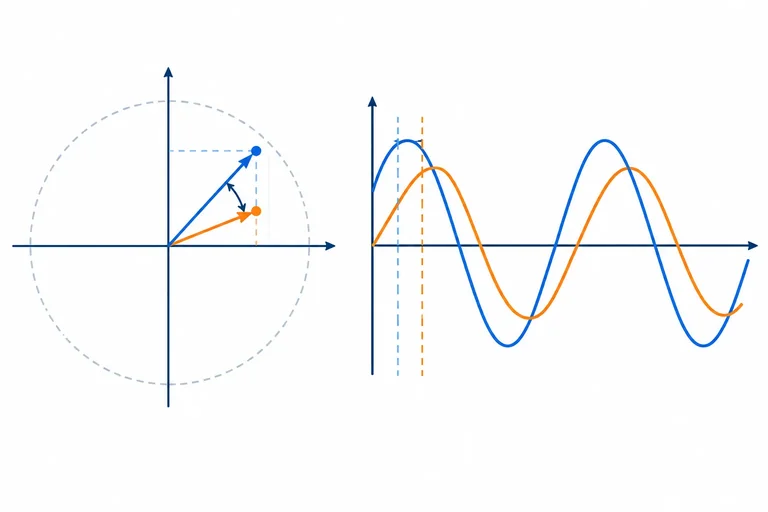

Dois fasores com separação angular, associados a duas senoides de mesma frequência; a senoide do fasor mais avançado atinge o pico antes.

O comprimento da seta representa o módulo eficaz; a separação angular representa a defasagem. São informações diferentes.

Determine a relação de fase

Calcule a defasagem relativa

Defina a ordem da comparação e mantenha-a até o fim:

\[\Delta\varphi=\varphi_A-\varphi_B\]

Para fasores de mesma frequência, se \(\Delta\varphi>0\), A está adiantado em relação a B. Se \(\Delta\varphi<0\), A está atrasado em relação a B. Expresse o resultado em um intervalo de −180° a +180° usando ângulos equivalentes, quando necessário.

Se a diferença for +180° ou −180°, os sinais estão em oposição de fase. Nesse caso, não atribua um sentido único de adiantamento: +180° e −180° representam a mesma separação.

Exemplo

Exemplo: maior não significa adiantado

Considere, na mesma frequência:

\[\underline{I}_A=3\angle70°\text{ mA}\]
\[\underline{I}_B=6\angle10°\text{ mA}\]

Amplitude: B tem o maior módulo eficaz: 6 mA contra 3 mA.

Fase de A em relação a B:
\[\Delta\varphi=70°-10°=+60°\]

Logo, A está adiantada de 60° em relação a B, embora sua amplitude seja menor. No gráfico temporal, pontos equivalentes de A — como picos e cruzamentos ascendentes — ocorrem antes dos de B.

Calcule e interprete

Pratique a comparação

Dados \(\underline{V}_A=4\angle20°\text{ V}\) e \(\underline{V}_B=4\angle(-40°)\text{ V}\), complete:

A defasagem \(\Delta\varphi=\varphi_A-\varphi_B\) é {{blank}}; portanto, A está {{blank}} em relação a B.

Verifique sua leitura

Interprete fasores e curvas

Dois fasores de tensão, na mesma frequência, são \(\underline{V}_A=2\angle90°\text{ V}\) e \(\underline{V}_B=7\angle0°\text{ V}\). Qual descrição das senoides é correta?

Passo 5 de 8

Escolher uma referência de fase

Reoriente um conjunto de fasores escolhendo um novo zero de fase, preservando módulos e defasagens relativas.

Reorientar o conjunto

Definindo o zero de fase

Um conjunto de fasores pode ser descrito a partir de diferentes referências de fase. Escolha um fasor de módulo não nulo e declare seu ângulo como 0°.

Se a referência escolhida tinha fase φ_ref, atualize todos os ângulos pela mesma regra:

φ_novo = φ_antigo − φ_ref

Os módulos eficazes e as unidades não mudam. Apenas a orientação comum do conjunto é redefinida.

Uma rotação comum

Os dois fasores são tensões eficazes de mesma frequência.
FasorAntesApós usar A como referência
A10 V ∠ 30°10 V ∠ 0°
B6 V ∠ −20°6 V ∠ −50°

Mesma geometria, outro zero

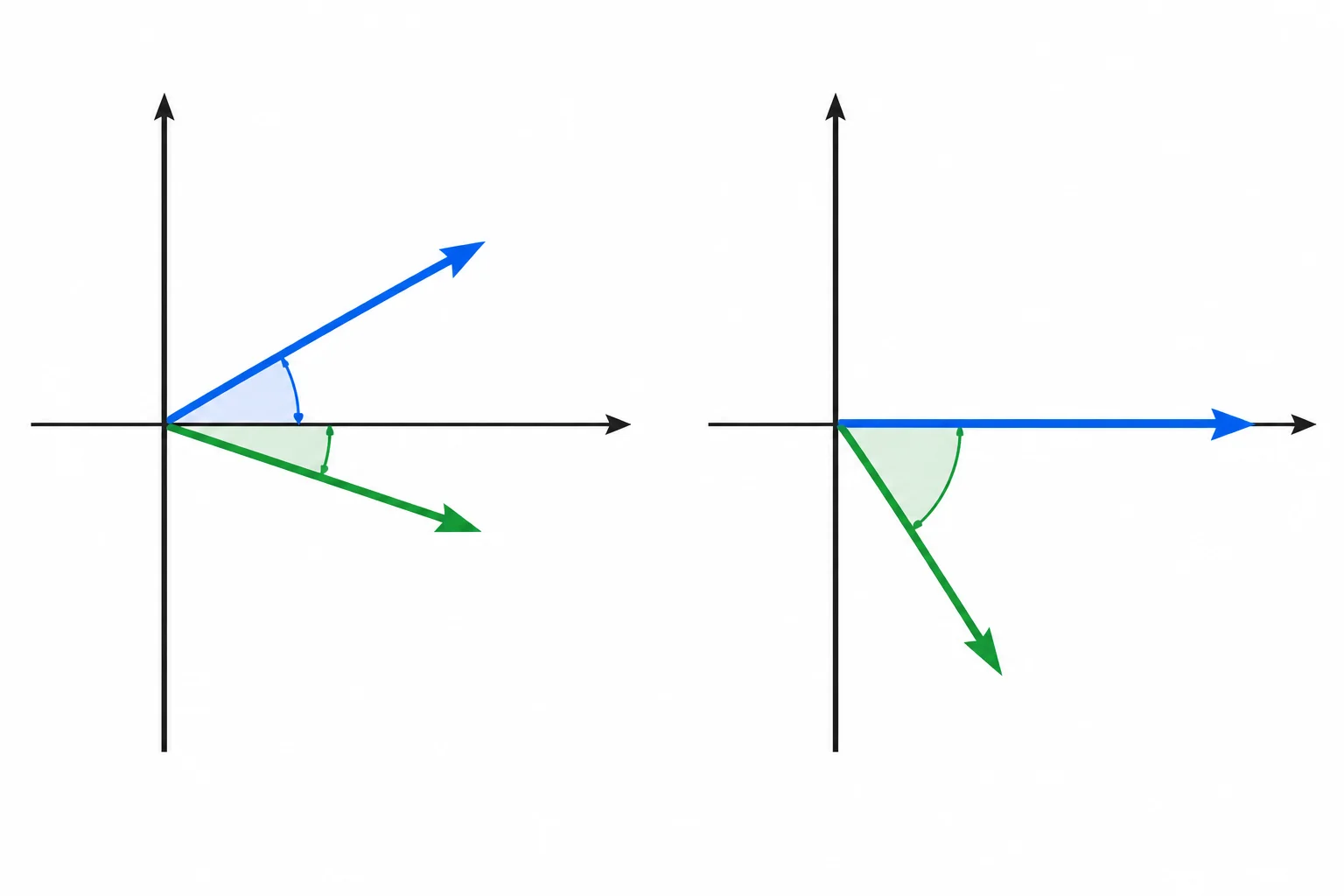

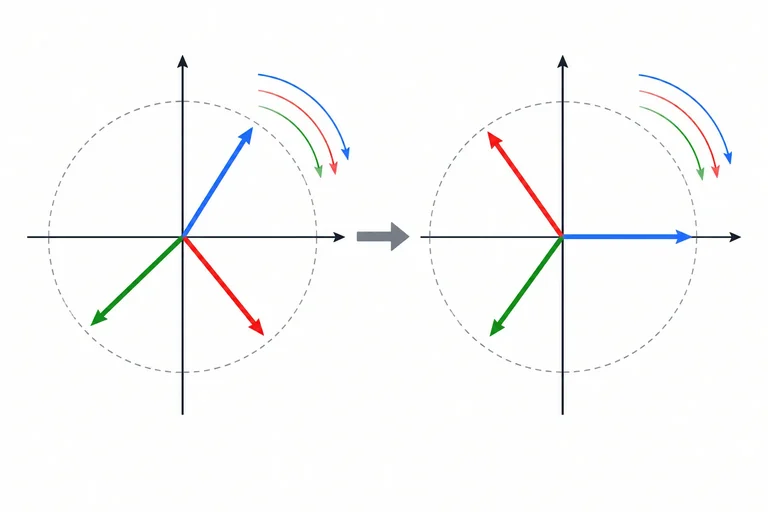

Dois diagramas fasoriais lado a lado mostram os mesmos vetores girados juntos até o fasor de referência coincidir com o eixo real positivo.

A rotação é igual para todos: módulos e separação angular são preservados.

O que muda — e o que não muda

Exemplo

Exemplo calculado

Considere A = 10 V ∠ 30° e B = 6 V ∠ −20°. Escolhendo A como referência:

  • φ_ref = 30°
  • A: 30° − 30° = 0°
  • B: −20° − 30° = −50°

Logo, A = 10 V ∠ 0° e B = 6 V ∠ −50°.

Antes da mudança, φ_B − φ_A = −20° − 30° = −50°. Depois, a diferença continua −50°. Portanto, B permanece atrasado de 50° em relação a A.

Dica

Referência não é atraso

Mudar a referência não atrasa fisicamente nenhum sinal. É uma nova forma de medir os ângulos do mesmo conjunto de senoides.

Se você for reconstruir expressões no tempo usando os novos ângulos, a origem t = 0 também deve ser compatível com a referência recém-escolhida. Não misture ângulos novos com a origem temporal antiga.

Prática: nova referência

Atualize um ângulo

P = 8 V ∠ 20° e Q = 5 V ∠ −40°. Use Q como referência de fase zero.

O novo ângulo de P é {{blank}}°.

Cheque sua interpretação

Verificação

Ao escolher outro fasor como referência de fase, os módulos e as defasagens relativas do conjunto permanecem inalterados.

Passo 6 de 8

Somar senoides com fasores

Some fasores de mesma frequência em forma retangular, interprete a resultante e reconstrua a senoide correspondente.

A condição e a ideia geométrica

Quando a soma fasorial vale

Quando duas senoides representam a mesma grandeza, usam a mesma unidade, têm a mesma frequência e seguem a mesma convenção (aqui, referência em cosseno e módulo eficaz), sua soma temporal pode ser obtida pela soma dos fasores:

v_R(t) = v_A(t) + v_B(t) ⟷ V̲_R = V̲_A + V̲_B

A frequência não é somada nem alterada: a resultante continua na frequência comum. O que muda é o módulo eficaz e a fase.

A soma como vetor

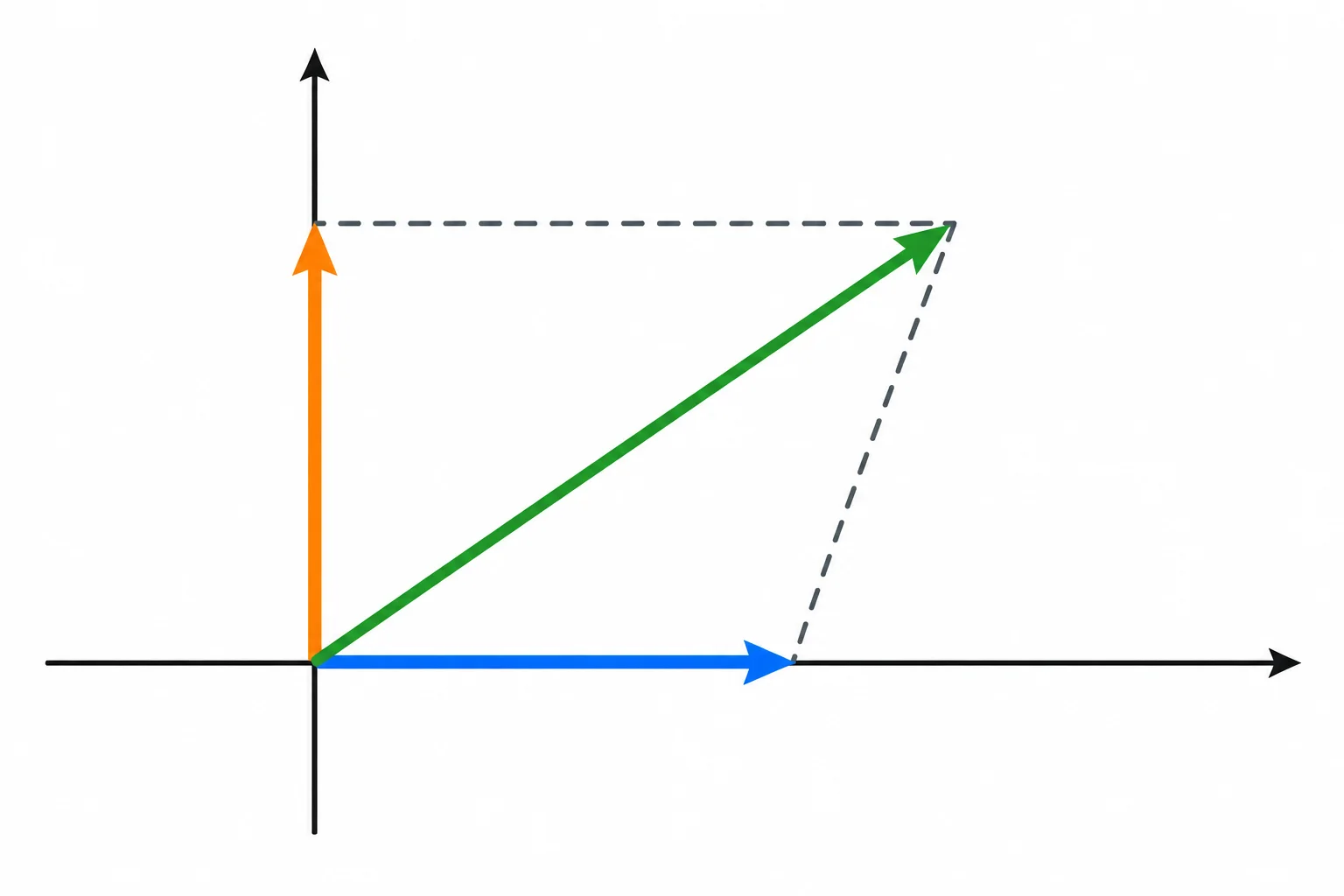

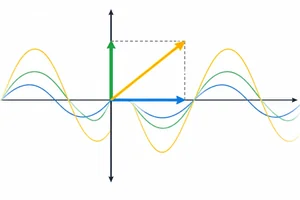

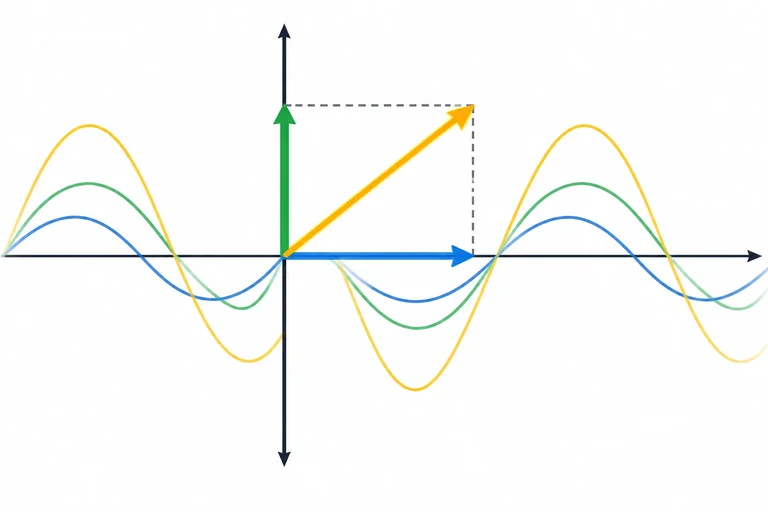

Diagrama no plano complexo com dois fasores perpendiculares e uma seta diagonal representando a resultante.

A resultante é a diagonal obtida pela soma das componentes complexas, não pela soma automática dos módulos.

Dica

Para somar, use a forma retangular: some separadamente as partes real e imaginária. Depois, converta o resultado para a forma polar para ler módulo eficaz e fase.

A soma direta dos módulos só funciona quando os fasores estão exatamente em fase.

Somar e reconstruir a senoide

Exemplo

Exemplo: fasores a 90°

Considere fasores eficazes de tensão, ambos em 1 kHz:

  • V̲_A = 10 ∠ 0° V
  • V̲_B = 10 ∠ 90° V

Em forma retangular:

  • V̲_A = 10 + j0 V
  • V̲_B = 0 + j10 V

Logo:

V̲_R = (10 + j0) + (0 + j10) = 10 + j10 V

Convertendo para polar, obtemos V̲_R = 14,14 ∠ 45° V. O módulo eficaz resultante não é 20 V, pois as setas têm direções diferentes.

De volta ao tempo

Com f = 1 kHz, a expressão temporal correspondente é:

v_R(t) = √2 × 14,14 × cos(2π × 1000t + π/4) V

O ângulo foi escrito em radianos porque compõe o argumento do cosseno. A resultante tem a mesma frequência de A e B.

Atenção

Cuidado com os módulos

Não some módulos quando houver defasagem. Por exemplo, dois fasores de 10 V eficazes a 90° resultam em 14,14 V eficazes, e não em 20 V eficazes.

Sequência e casos-limite

Sequência de cálculo

Organize o procedimento para somar V̲_A = 10 ∠ 0° V e V̲_B = 10 ∠ 90° V. A ordem ajuda a não misturar módulo, componentes e fase.

Dica

A conversão para a forma polar vem depois da soma das componentes; assim, o ângulo e o módulo representam o fasor resultante.

Dois casos importantes

Em casos-limite:

  • Em fase: 5 ∠ 0° + 3 ∠ 0° = 8 ∠ 0°.
  • Em oposição: 5 ∠ 0° + 5 ∠ 180° = 0.

No cancelamento total, o módulo é zero e o argumento não é definido. Portanto, não atribua uma fase à resultante nula.

Verifique sua compreensão

Pratique a soma fasorial

Coloque as etapas na ordem correta.

Ordene o cálculo de V̲_R.

  1. Converta: V̲_A = 10 + j0 V e V̲_B = 0 + j10 V.
  2. Converta o resultado: V̲_R = 14,14 ∠ 45° V.
  3. Some as componentes: V̲_R = 10 + j10 V.

Confira o resultado

Para V̲_A = 10 ∠ 0° V e V̲_B = 10 ∠ 90° V, qual é a resultante e sua expressão temporal em 1 kHz?

Passo 7 de 8

Reconhecer os limites da representação

Reconheça quando um fasor senoidal basta e quando o sinal precisa de outra descrição ou de componentes separadas.

O caso que o fasor descreve

O que cabe em um fasor

Um único fasor representa uma componente senoidal em regime permanente: com frequência positiva definida, módulo eficaz constante e fase constante.

A frequência não fica “dentro” do fasor. Assim, \(\underline V=5\angle30°\ \text{V}\), associado a 1 kHz, descreve uma senoide diferente do mesmo fasor associado a 50 Hz.

Portanto, o fasor não representa o valor instantâneo nem funciona como retrato geral de qualquer sinal periódico.

Uma senoide estável tem representação fasorial

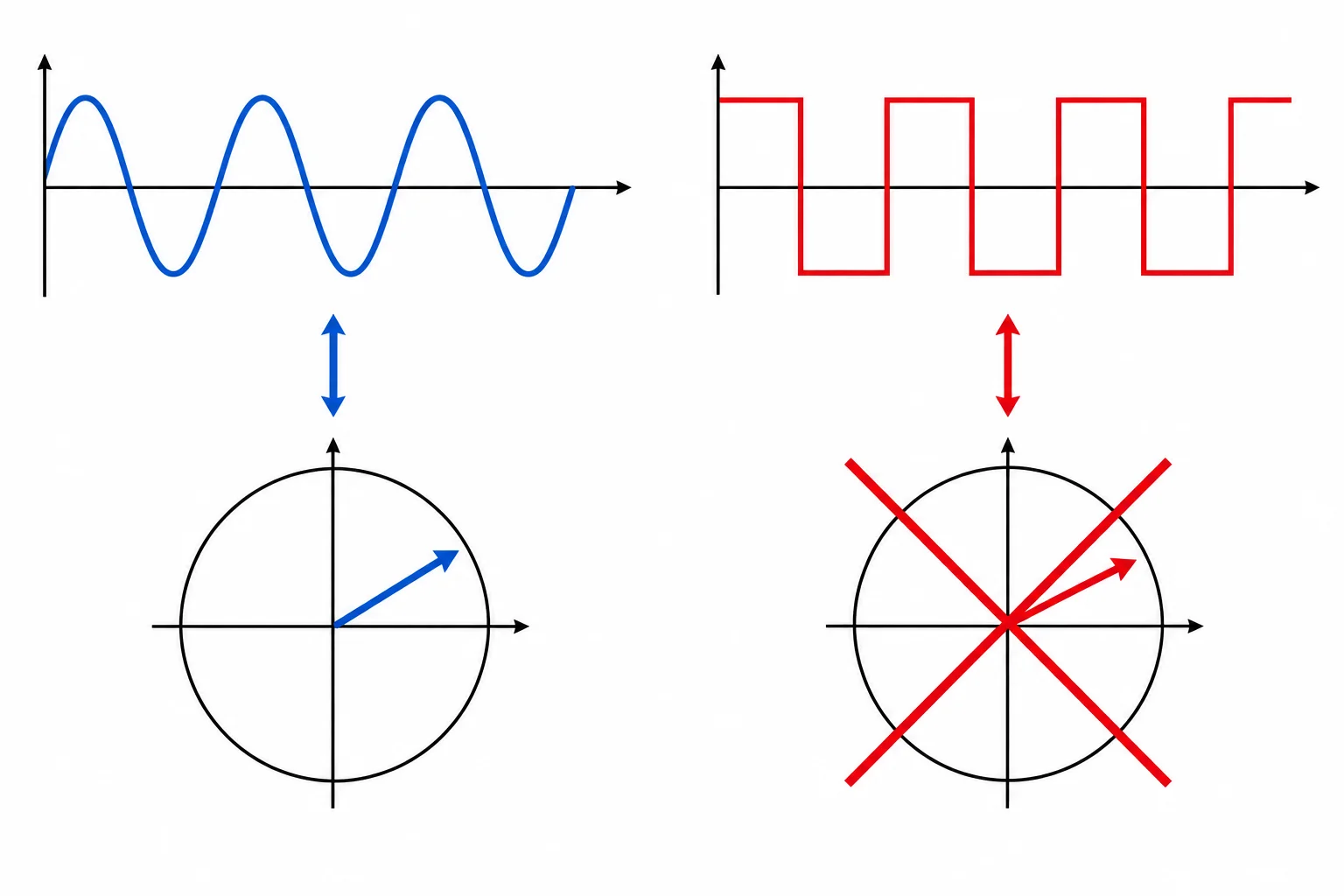

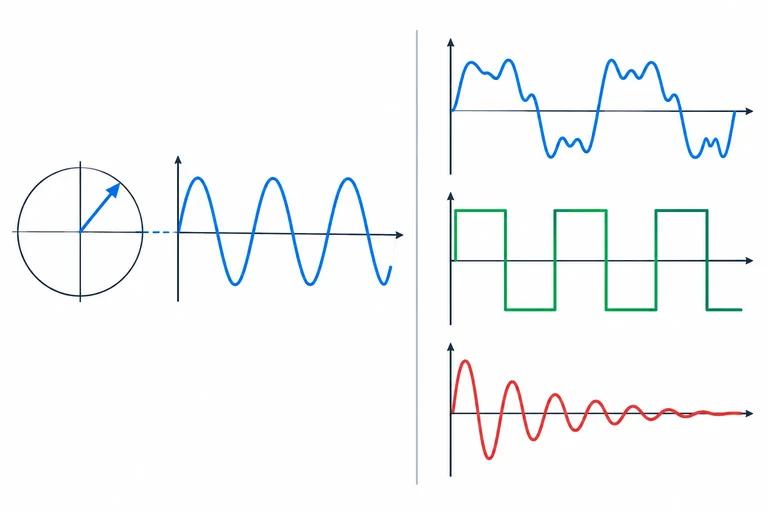

Comparação entre uma senoide estável ligada a um fasor e uma onda retangular que não corresponde a um único fasor.

O fasor descreve amplitude e fase constantes de uma senoide; não descreve sozinho uma forma de onda arbitrária.

Situações que exigem cuidado

Teste rápido de validade

Antes de somar ou comparar fasores, verifique:

  1. Há apenas uma componente senoidal de frequência positiva?
  2. A amplitude e a fase permanecem constantes no intervalo analisado?
  3. Trata-se de regime permanente, e não de uma mudança transitória?

Se as respostas forem “sim”, um fasor pode descrever essa componente. Caso contrário, separe as componentes quando isso for possível ou use uma descrição temporal mais apropriada.

O que um único fasor pode representar?

Classifique cada situação quanto ao uso de um único fasor senoidal.

O fasor pode representar uma componente senoidal, mas nem sempre o sinal completo.
SituaçãoUm único fasor descreve o sinal completo?
4 cos(2π·60t + π/9) V, estávelSim
3 cos(2π·60t) + 2 cos(2π·120t) VNão: há duas frequências
Onda retangular periódica de 5 VNão: não é senoide
12 V + 2 cos(2π·60t) VNão: há componente contínua
Senoide durante a carga de um capacitorNão durante o transiente

O que não se reduz a um fasor

Quando separar componentes

Frequências diferentes: a soma fasorial só reúne senoides de mesma frequência. Em \(2\cos(2\pi60t)+\cos(2\pi120t)\), cada parcela senoidal pode ter seu fasor, mas não existe um único fasor cuja senoide seja a soma completa.

Componente contínua: em \(12+2\cos(2\pi60t)\), mantenha 12 V como valor contínuo separado. O fasor representa somente a parcela senoidal.

Onda retangular: ter período e valor eficaz não a transforma em senoide. Um único fasor não a descreve.

O sinal completo pode ter mais de uma parte

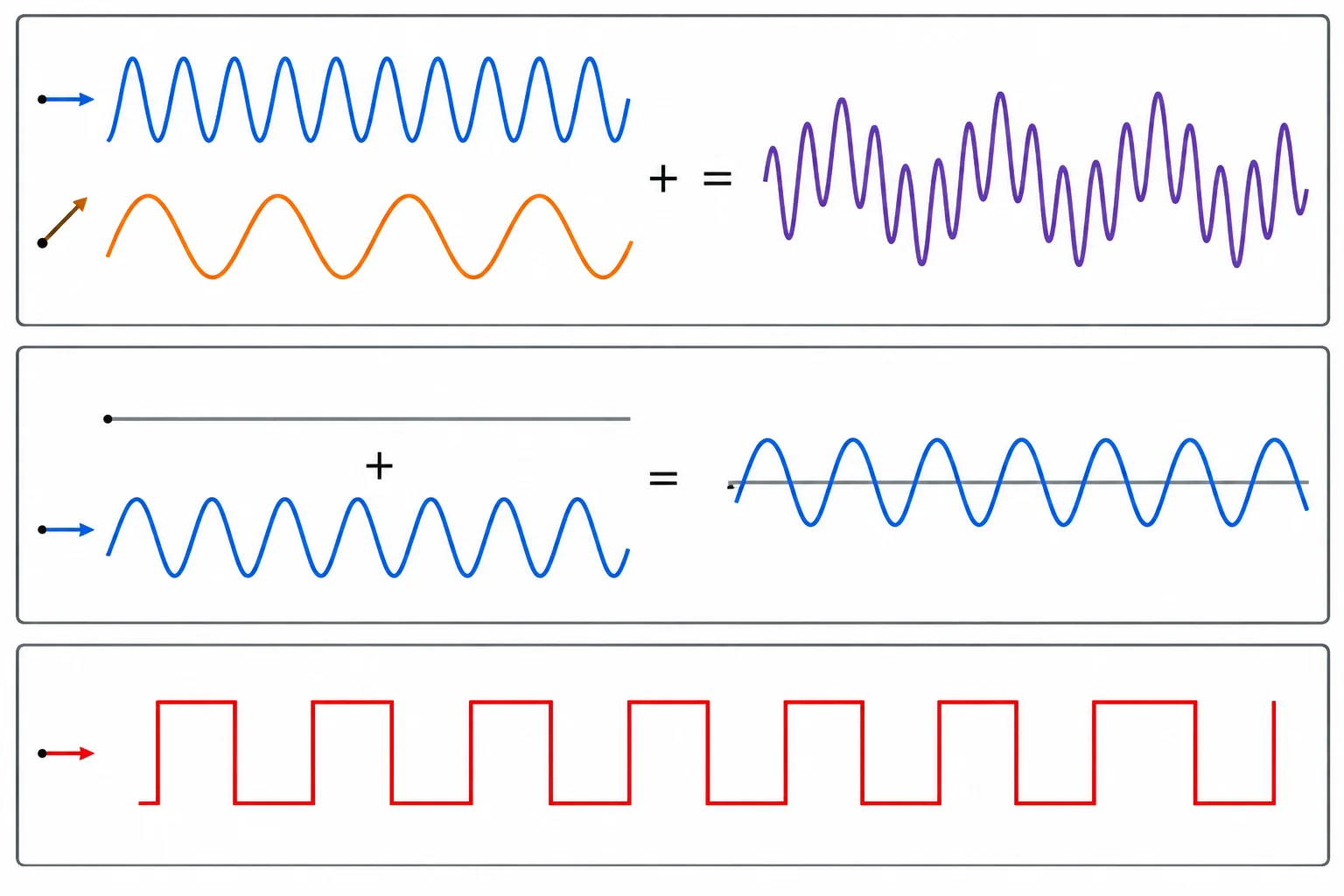

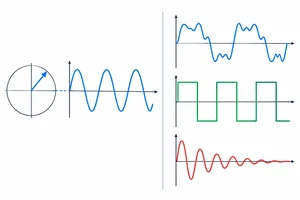

Diagrama com senoides de frequências diferentes, senoide sobre componente contínua e onda retangular, mostrando limites de um único fasor.

Componentes em frequências distintas e nível contínuo devem permanecer separados; uma onda retangular não é uma única senoide.

E durante um transiente?

Um fasor pressupõe regime permanente: depois que os efeitos de partida, carga, descarga ou comutação deixaram de variar.

Durante um transiente, amplitude e/ou fase podem mudar com o tempo. Portanto, o fasor de regime permanente não conta a história completa da evolução temporal. Ele pode voltar a ser útil para a senoide estável que resta depois do transiente.

Pratique a classificação

Classifique situações novas

Associe cada sinal à justificativa mais adequada sobre o uso de um único fasor senoidal.

Toque em um item e depois no par correspondente.

Justifique uma separação

Considere \(v(t)=5+4\cos(2\pi\cdot1000t+\pi/9)\text{ V}\) após o sinal já ter se estabilizado. Explique, em uma ou duas frases, quais partes podem ser registradas com fasor e quais devem permanecer fora dele.

Escreva pelo menos 70 caracteres (0/70).

Passo 8 de 8

Aplicação final: representar, comparar e somar

Aplique a representação fasorial em um caso completo: confira convenções, compare fases, escolha uma referência, some fasores, reconstrua a senoide e reconheça quando o método deixa de valer.

Um caso com frequência comum

Dados e conferências

Caso integrado: trabalhe inicialmente na referência temporal original.

  • \(v_A(t)=10\sqrt{2}\cos(2\pi\cdot1000t+\pi/6)\ \text{V}\)
  • \(v_B(t)=10\sqrt{2}\cos(2\pi\cdot1000t-\pi/6)\ \text{V}\)

Antes de operar, confira as condições: ambas são tensões, usam volts, estão na referência em cosseno e têm a mesma frequência, 1000 Hz. As amplitudes informadas são de pico; os fasores da trilha usam módulo eficaz.

Você vai: converter os sinais, comparar as fases, trocar a referência apenas para leitura relativa, somar na referência original e reconstruir a resultante nessa mesma referência temporal.

Leitura geométrica do caso

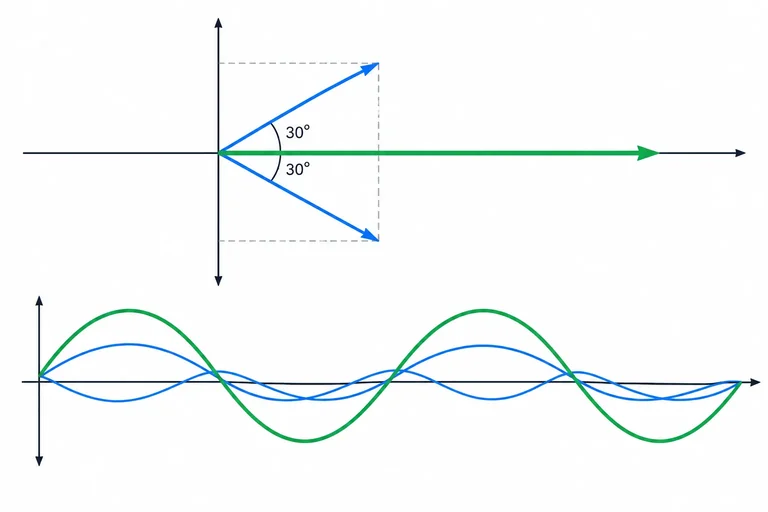

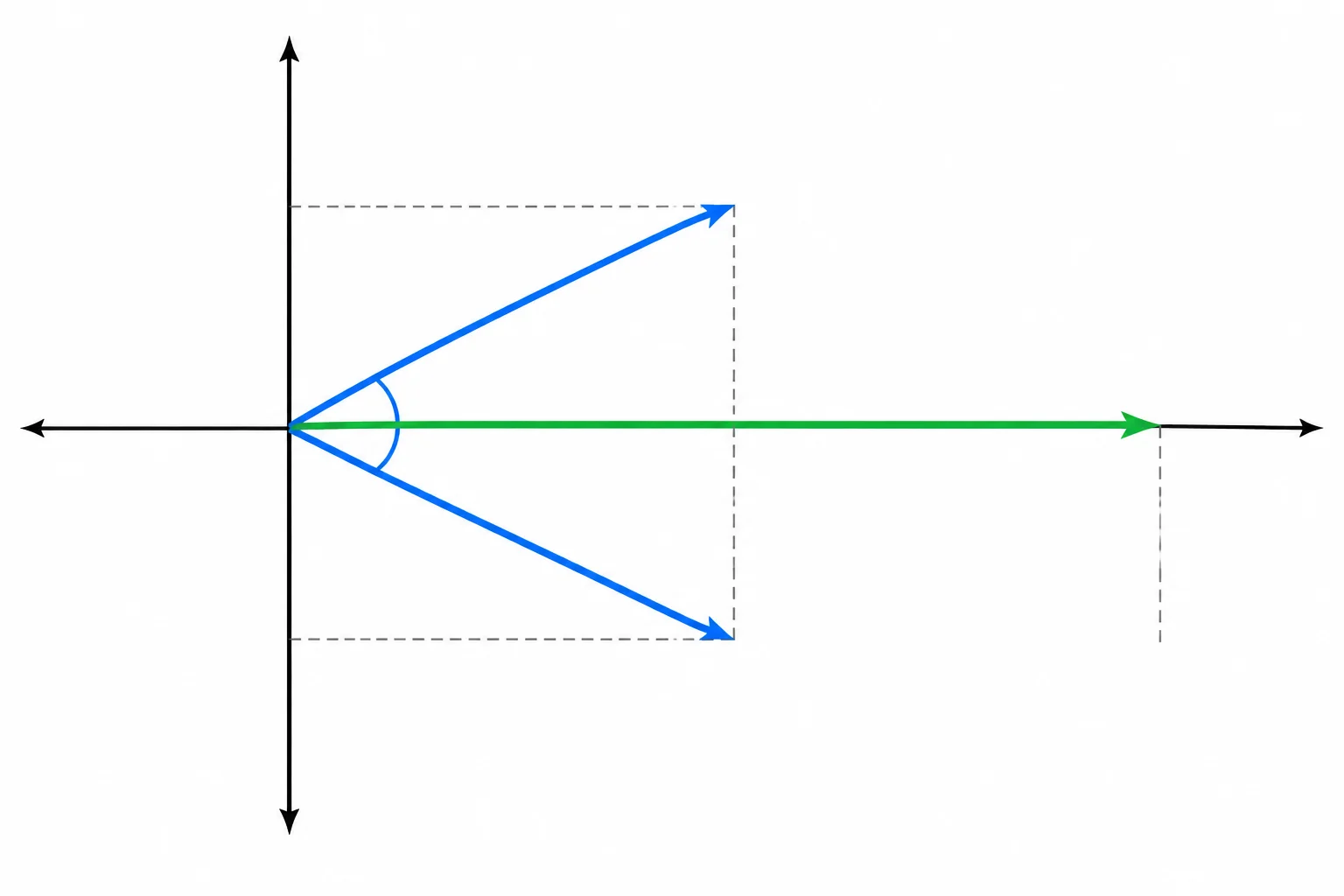

Dois fasores de mesmo módulo em mais 30 e menos 30 graus, com uma resultante horizontal positiva.

Na referência original, as componentes verticais dos dois fasores têm sinais opostos; a resultante fica no eixo real positivo.

Fasores e referência relativa

Converta e mude a referência

Converta as duas senoides em fasores eficazes. Depois, escolha B como referência de fase e complete os novos ângulos. Use graus nos fasores.

math
\underline{V}_A =  \angle \ \text{V}
\underline{V}_B =  \angle \ \text{V}

\text{Com B como referência:}
\underline{V}_{A,\,\text{nova}} = 10 \angle \ \text{V}
\underline{V}_{B,\,\text{nova}} = 10 \angle \ \text{V}

Soma, tempo e conferência visual

Some e reconstrua

Agora retorne à referência temporal original e some os fasores pelas componentes. Complete a forma retangular, a forma polar e a senoide resultante. Na última linha, escreva a fase em radianos.

math
\underline{V}_R = ( + j)\ \text{V}
\underline{V}_R =  \angle \ \text{V}

v_R(t) = \cos(2\pi\cdot1000t + )\ \text{V}

Conferência cruzada

Use a tabela para conferir as duas referências sem confundi-las.

A senoide temporal é reconstruída na referência temporal original. A linha na referência de B descreve o mesmo conjunto após uma rotação comum de 30°.
EtapaReferência temporal originalReferência com B em 0°
Fasor A10 ∠ 30° V10 ∠ 60° V
Fasor B10 ∠ −30° V10 ∠ 0° V
Fasor resultante10√3 ∠ 0° V10√3 ∠ 30° V
Resultado temporal10√6 cos(2π·1000t) VExige origem temporal compatível

Confirme visualmente a resultante

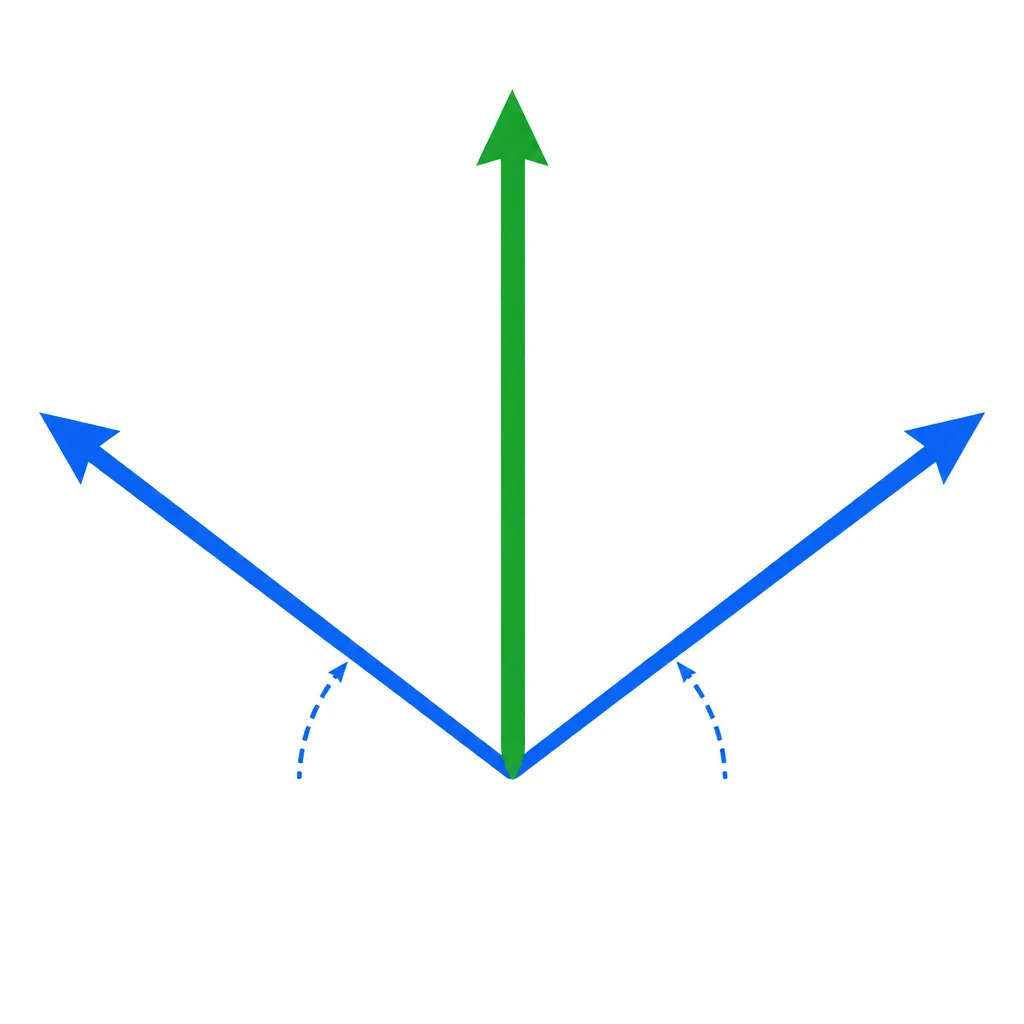

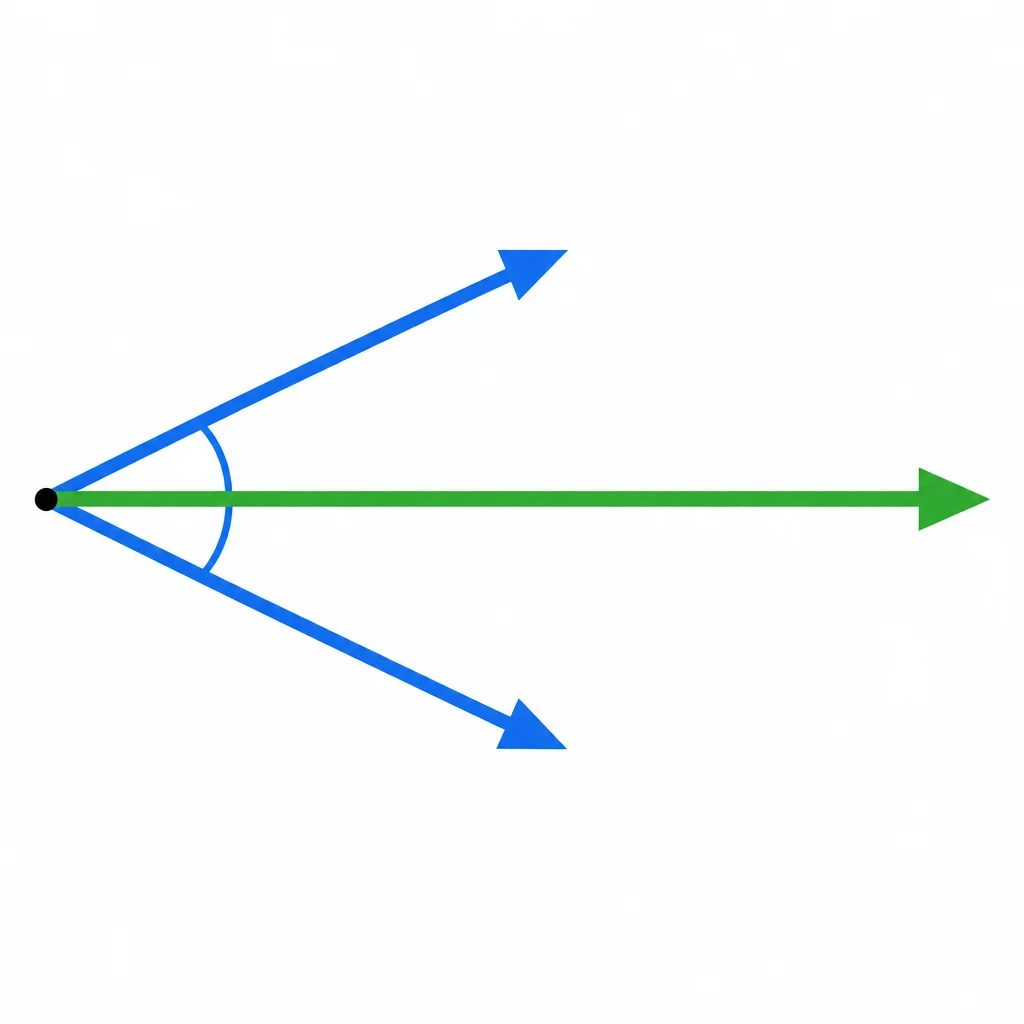

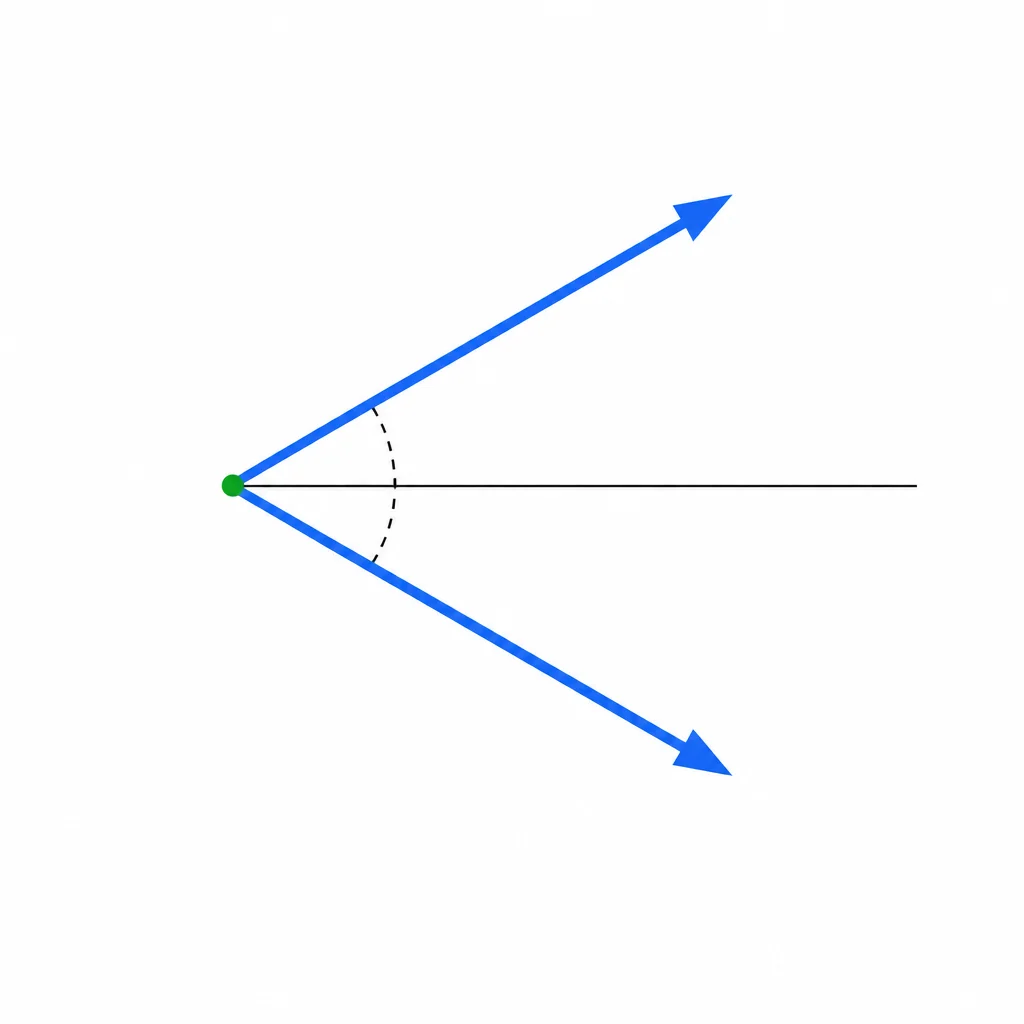

Qual diagrama confirma a soma na referência temporal original?

Limites e encerramento

Limite do procedimento

Agora altere somente \(v_B\) para uma frequência de 1200 Hz, mantendo sua amplitude e sua fase. Explique por que não se deve somar os dois fasores para obter uma única senoide resultante.

Escreva pelo menos 80 caracteres (0/80).

Resumo

Síntese final

  • Antes de usar fasores, confira grandeza, unidade, referência em cosseno, módulo eficaz e frequência comum.
  • Converta o pico para eficaz antes de formar o fasor; compare fases pela diferença entre os ângulos.
  • Mudar a referência rotaciona todos os fasores pelo mesmo ângulo e preserva as defasagens, mas altera os ângulos numéricos.
  • Para somar, combine as componentes retangularmente e volte à forma polar; não some módulos quando há defasagem.
  • Reconstrua a senoide com √2 vezes o módulo eficaz, usando a frequência associada e a fase compatível com a origem do tempo.
  • Frequências diferentes, componente contínua, formas não senoidais e transientes não cabem em um único fasor senoidal.

Tutorial concluído

Parabéns! Você concluiu: Representação de senoides por fasores

Você concluiu a representação de senoides por fasores: converteu, comparou, escolheu referências, somou e reconheceu os limites do método. No próximo tutorial, esses fasores serão usados para analisar impedâncias em circuitos RC e RL.

Baixe o Aplicativo agora para ter acesso a + de 5000 cursos gratuitos, exercícios, certificado e muito conteúdo sem pagar nada!

  • Cursos online 100% gratuitos do início ao fim

    Milhares de cursos online em vídeo, ebooks e áudiobooks.

  • Mais de 60 mil exercícios gratuitos

    Para testar seus conhecimentos no decorrer dos cursos online

  • Certificado Digital gratuito válido em todo o Brasil

    Gerado diretamente na galeria de fotos do seu celular e enviado ao seu e-mail

Aplicativo Cursa na tela de ebook, na tela de curso em vídeo e na tela de exercícios do curso, mais o certificado de conclusão de curso
