Leitura de esquemas elétricos básicos

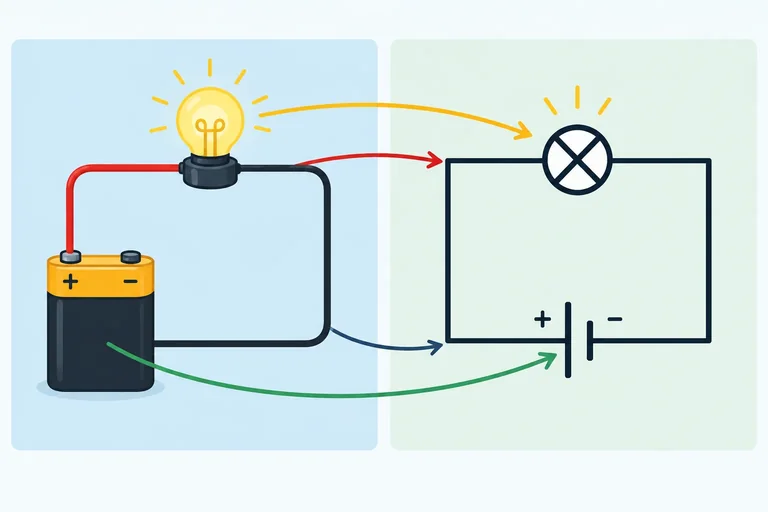

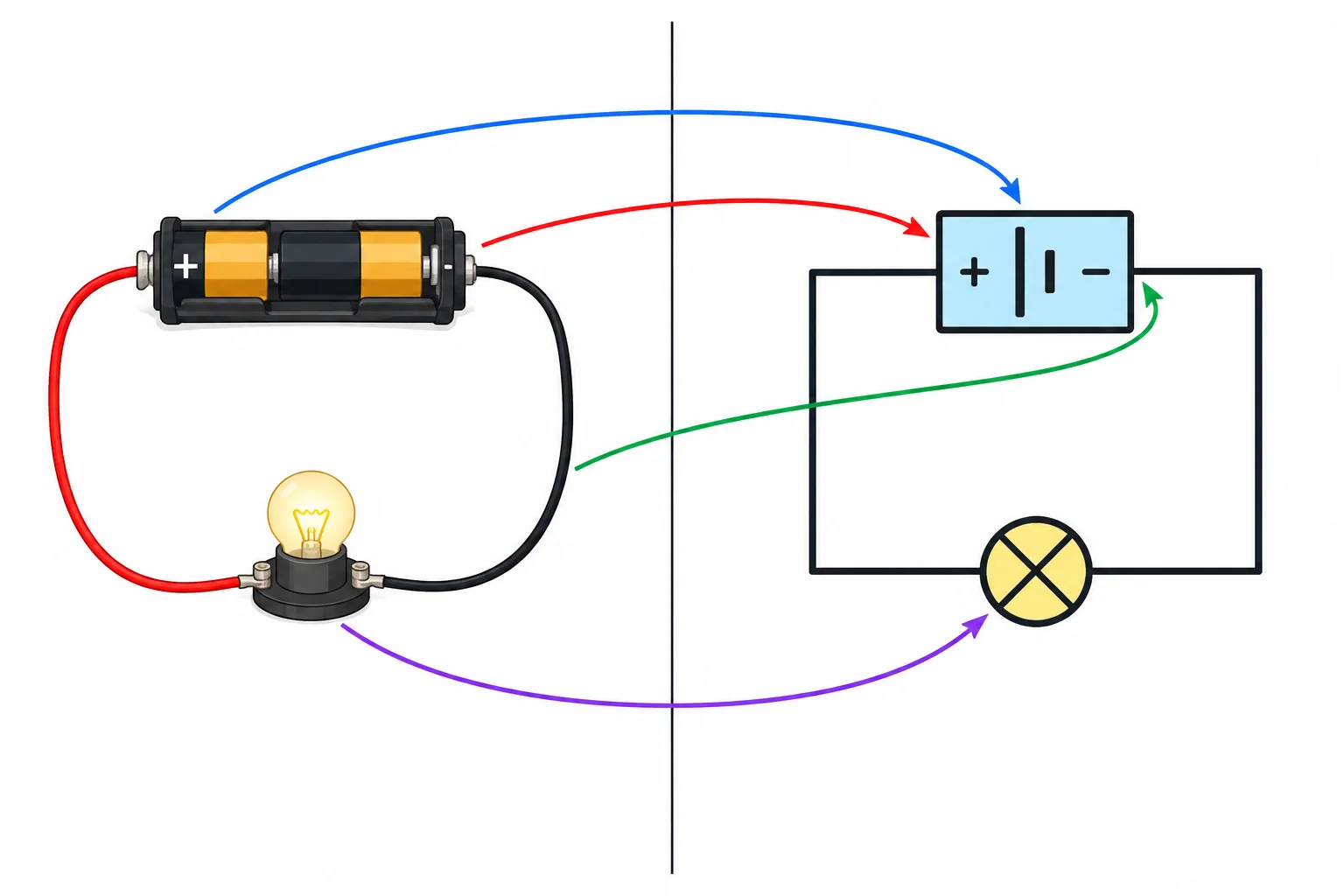

Um esquema elétrico é um mapa de componentes e conexões. Ele mostra o que está ligado a quê, usando desenhos simplificados; não tenta reproduzir a aparência real nem a posição física dos objetos.

Por isso, uma lâmpada pode aparecer longe da fonte no papel e ainda fazer parte do mesmo circuito. Nesta etapa, vamos apenas interpretar representações na tela: não há montagem, energização nem testes físicos.

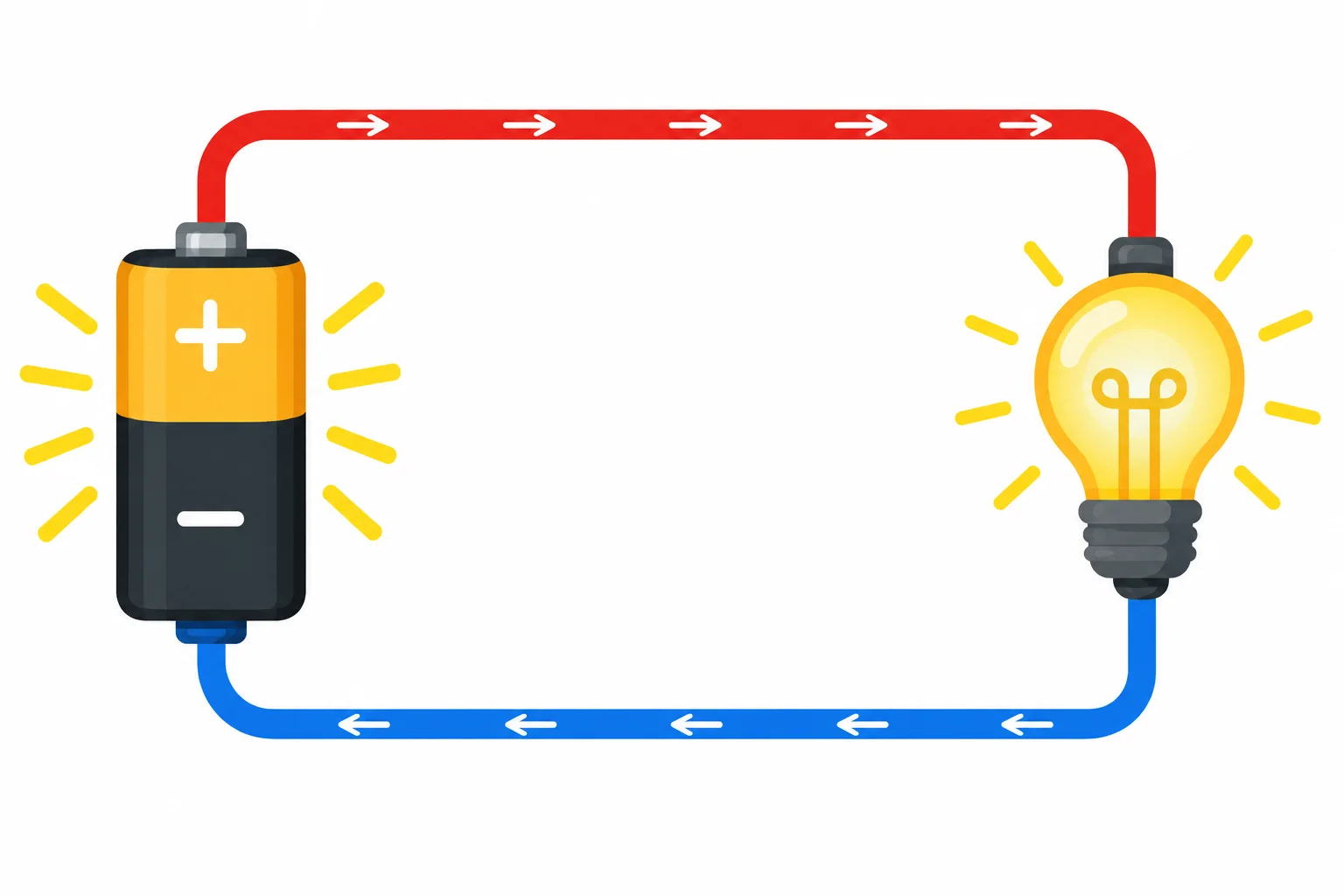

Em um circuito simples, procure três papéis:

• Fonte: fornece a tensão que alimenta o circuito, como uma bateria.
• Carga: elemento que recebe alimentação e realiza uma função. Uma lâmpada é uma carga porque pode produzir luz.
• Condutores: caminhos que unem os elementos. Em uma montagem, costumam ser fios; no esquema, aparecem como linhas.

Ainda não é necessário decorar símbolos. Por enquanto, observe a função de cada parte e siga os caminhos que as unem.

Associe cada elemento ao seu papel no circuito ilustrado.

Em um esquema, os componentes aparecem como símbolos padronizados. O desenho não mostra a aparência física da peça: ele mostra como ela se conecta às outras.

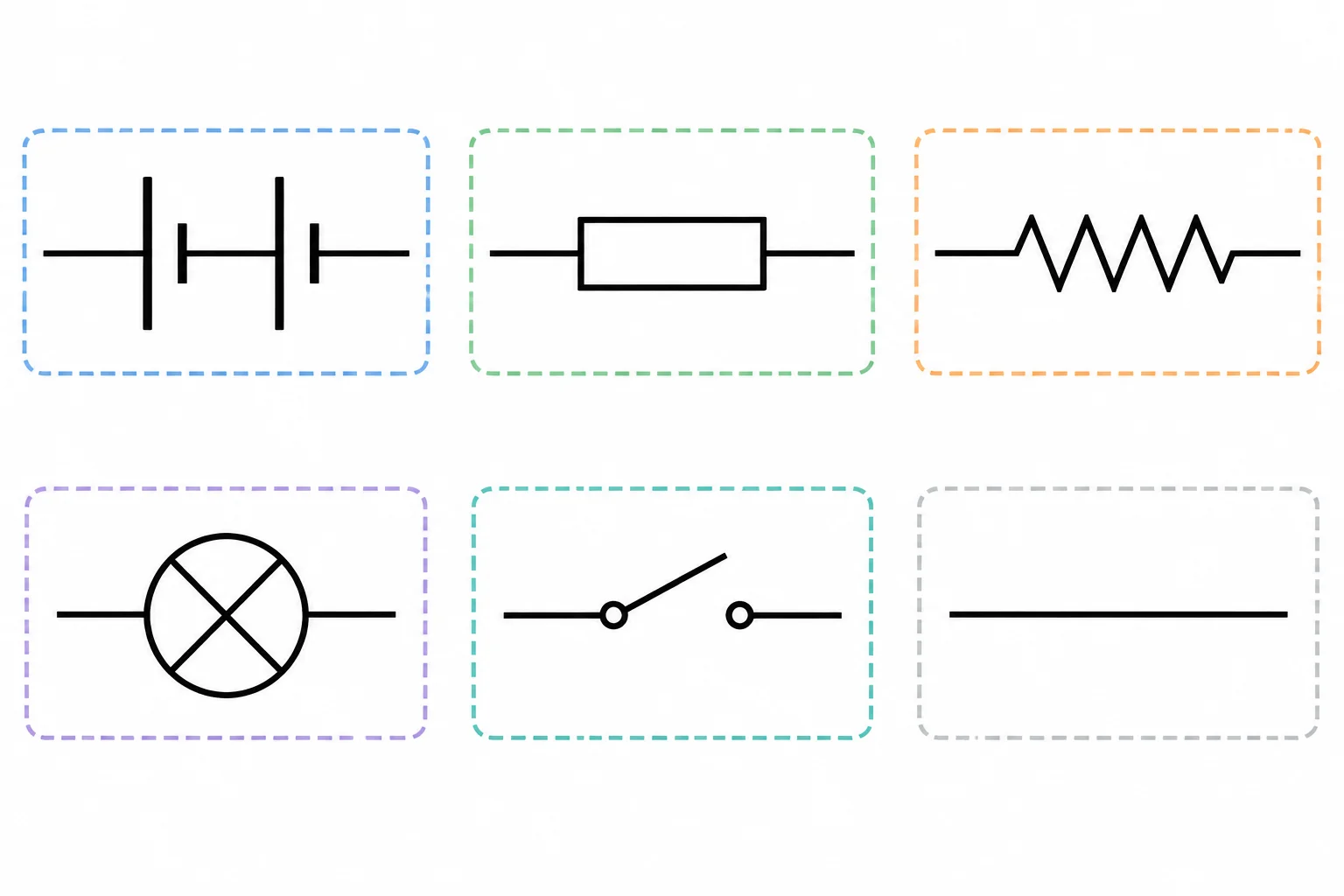

Nesta etapa, você vai reconhecer fonte, resistor, lâmpada, interruptor e condutores.

A pilha ou bateria é uma fonte de corrente contínua no esquema. Seu símbolo usa pares de traços paralelos de comprimentos diferentes; uma bateria pode ser mostrada com mais de um par.

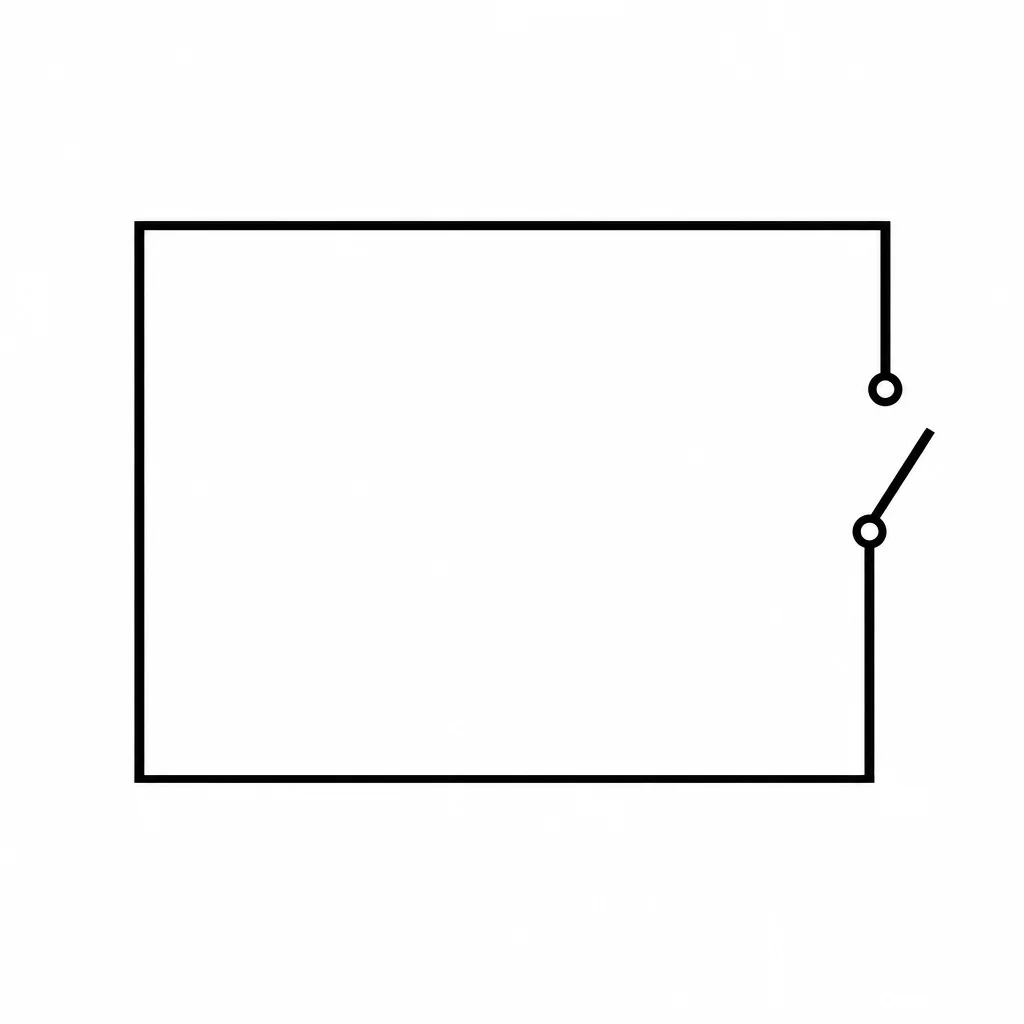

O resistor e a lâmpada podem atuar como cargas. O interruptor simples é um elemento de comando, e as linhas são os condutores que unem os terminais. Por enquanto, observe apenas como identificar cada símbolo.

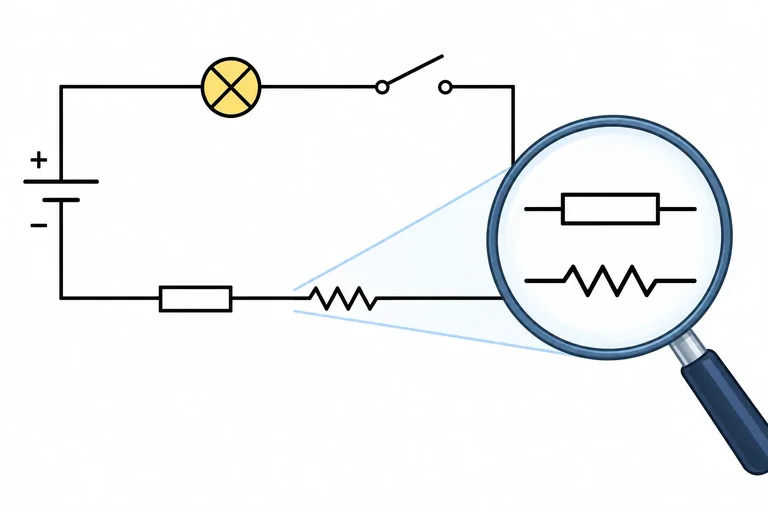

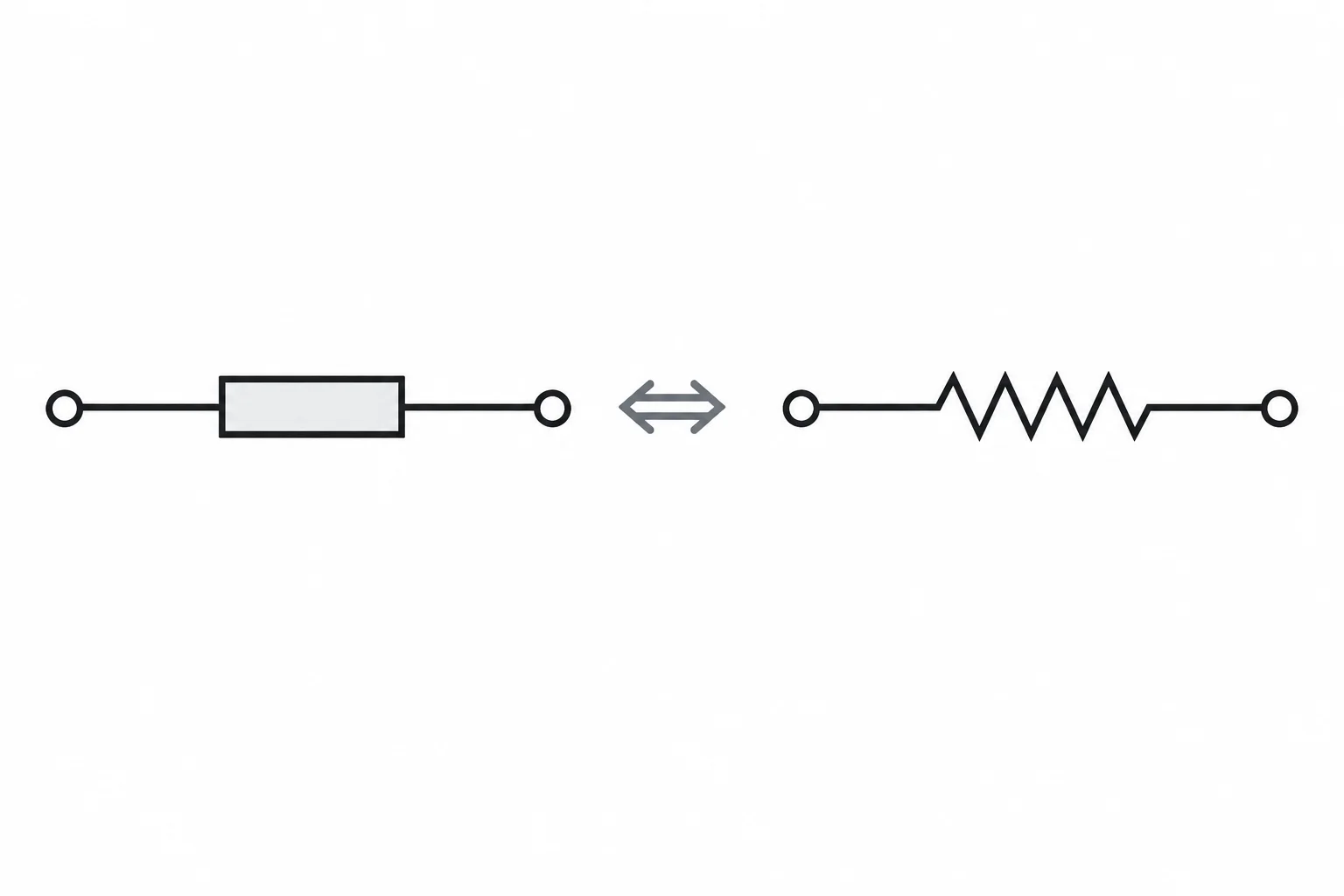

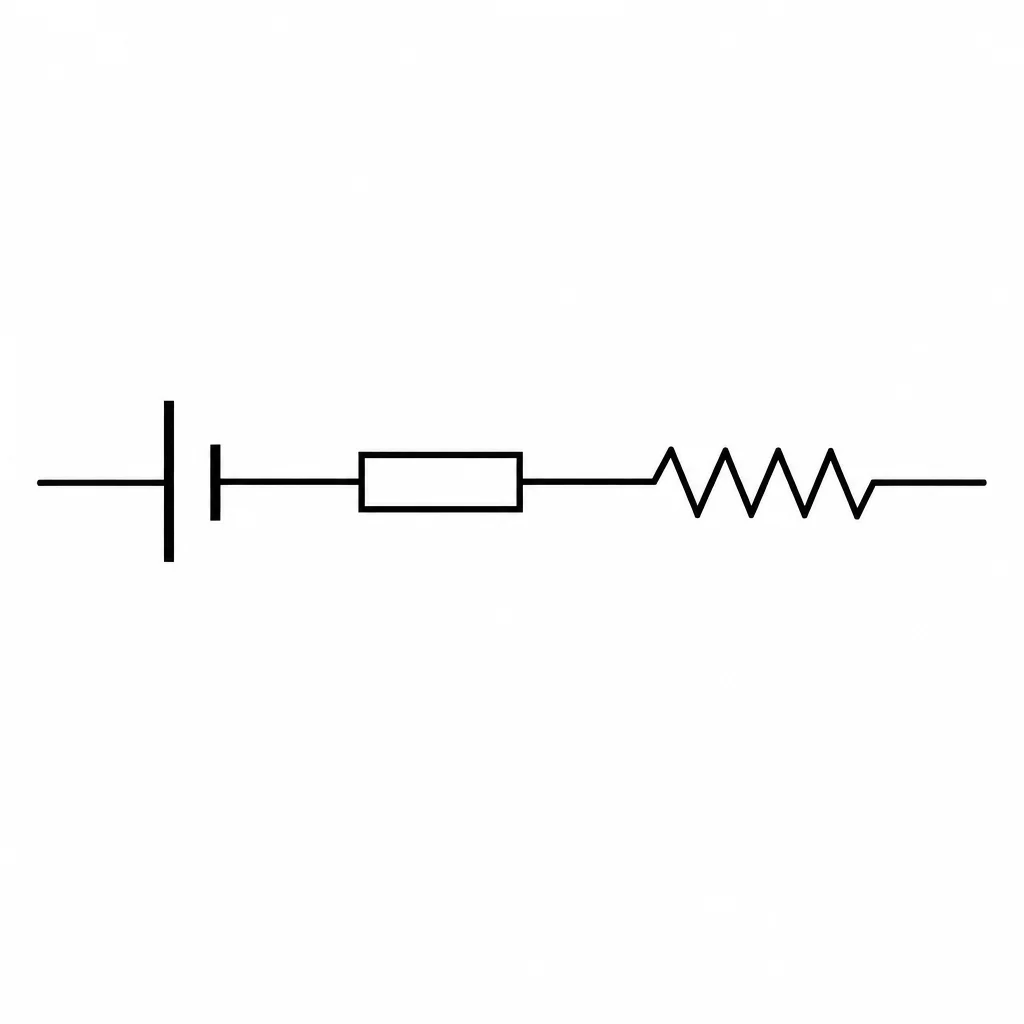

Há duas formas usuais para o símbolo de resistor: um retângulo e um zigue-zague. Apesar do desenho diferente, ambas indicam o mesmo componente e a mesma função no esquema.

Já as linhas retas representam os condutores. Elas chegam aos terminais dos símbolos e mostram por onde os elementos estão ligados.

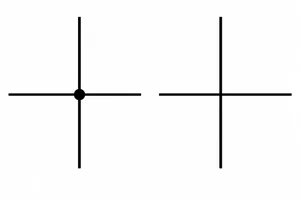

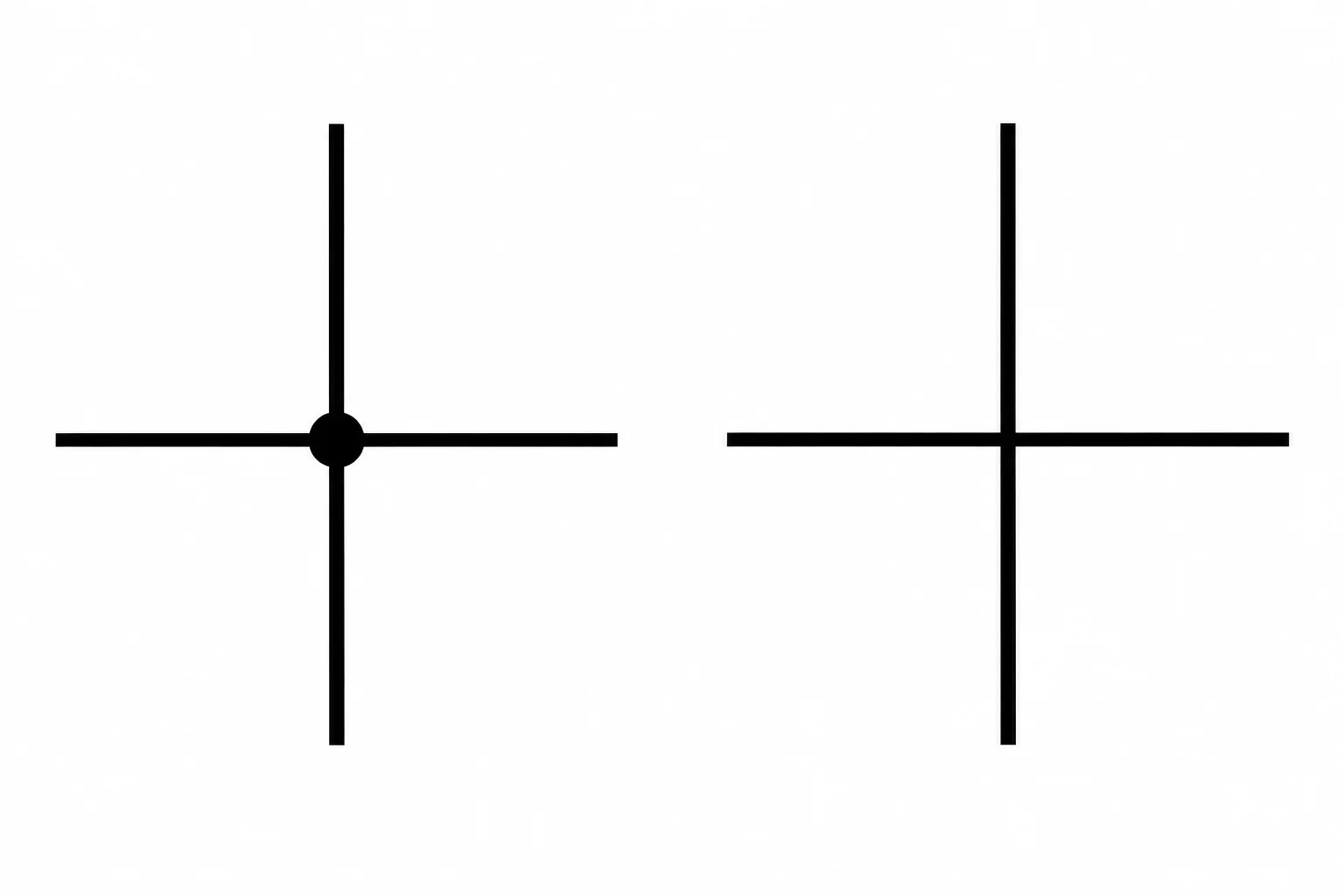

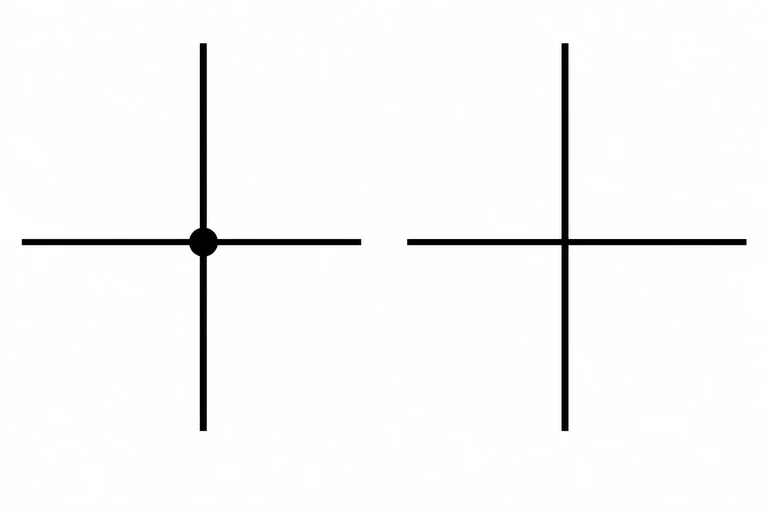

Em um esquema, linhas que se encontram podem ter dois significados. Para saber se existe ligação elétrica, observe a marca do encontro — não apenas o fato de as linhas se cruzarem na tela.

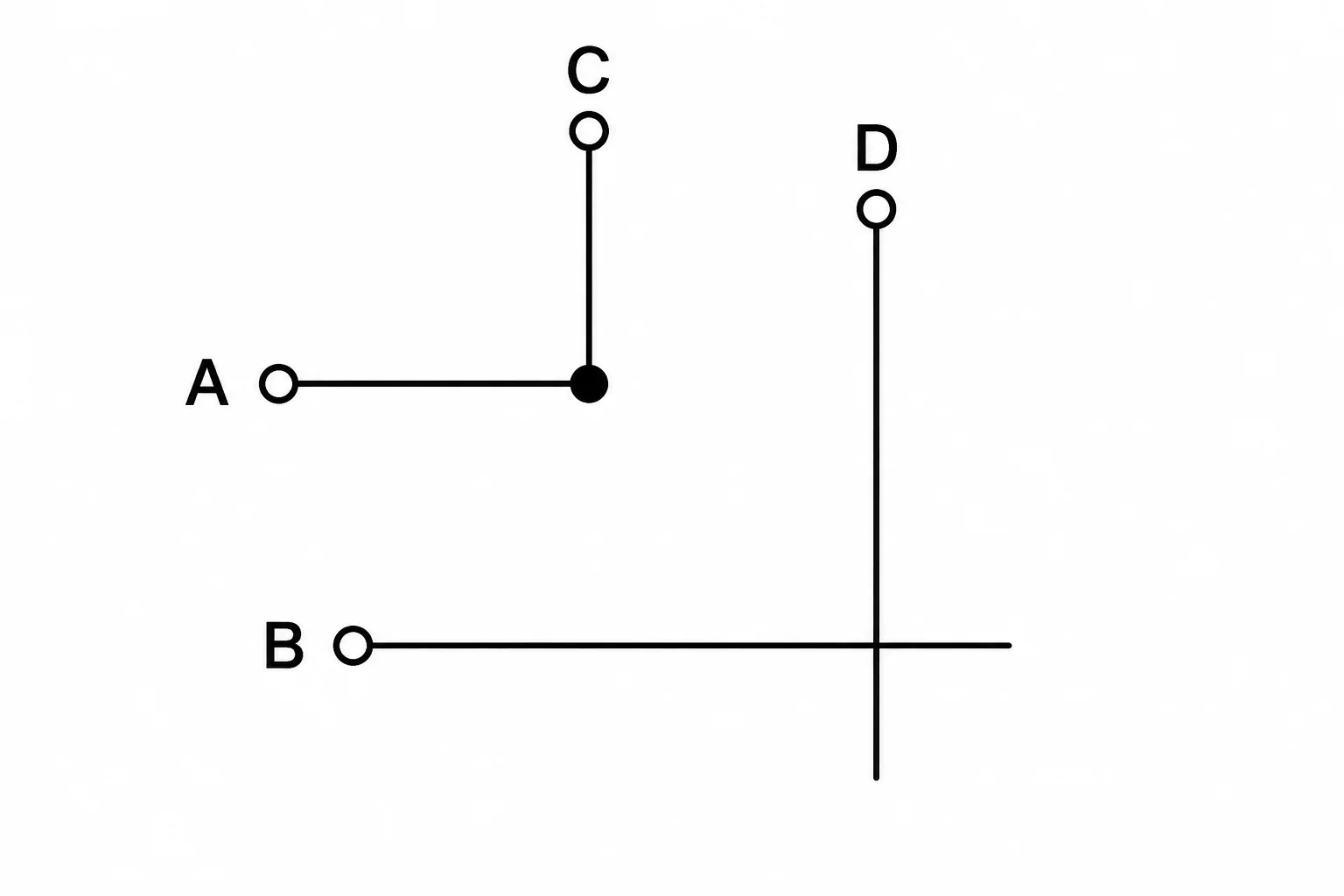

Uma junção é indicada por um ponto no encontro das linhas. Todos os condutores que chegam a esse ponto estão eletricamente ligados.

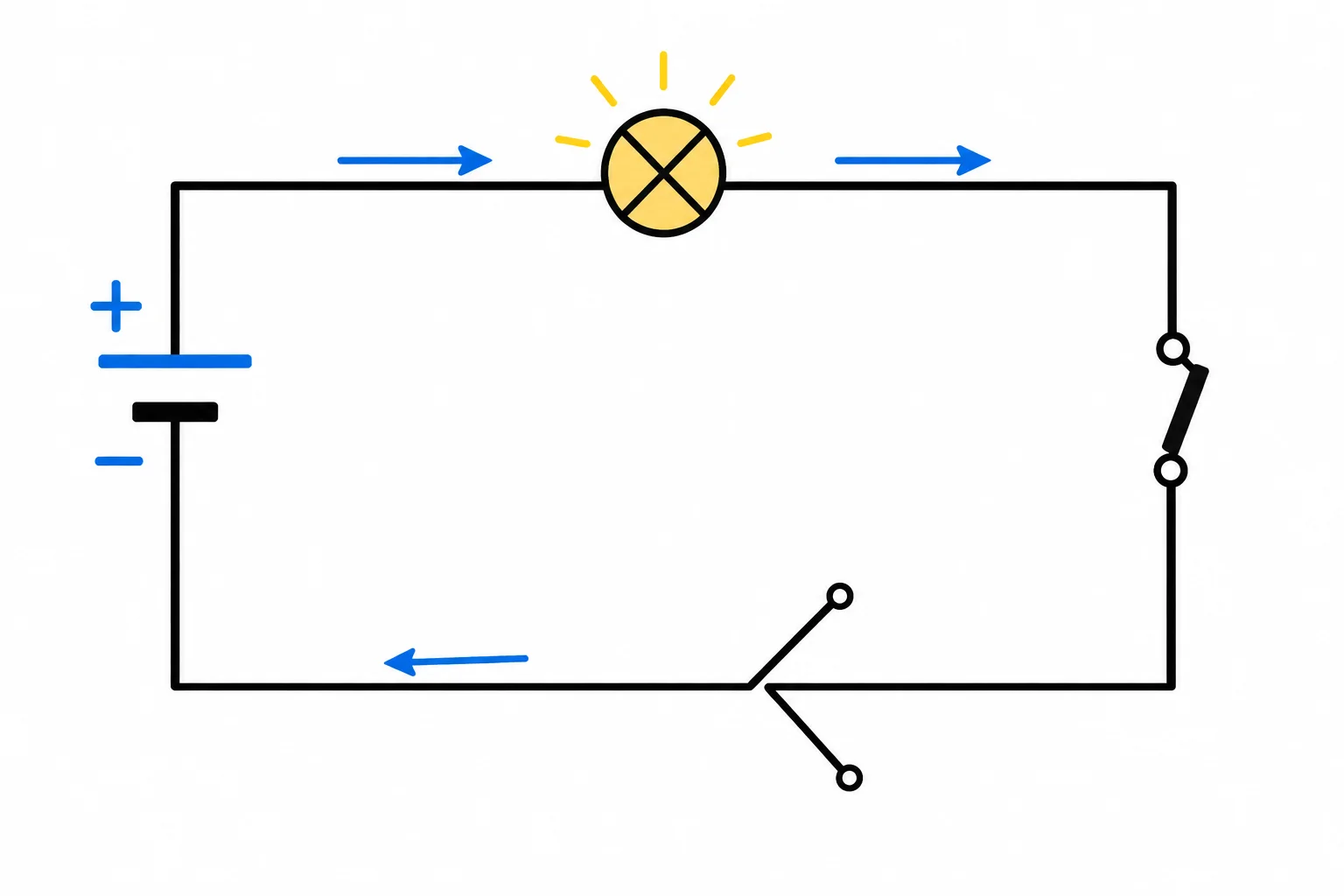

Na convenção usada aqui, duas linhas que se cruzam sem ponto não estão ligadas. Acompanhe cada linha até os terminais e os pontos marcados: curvas, distância e orientação na tela não mudam a conexão.

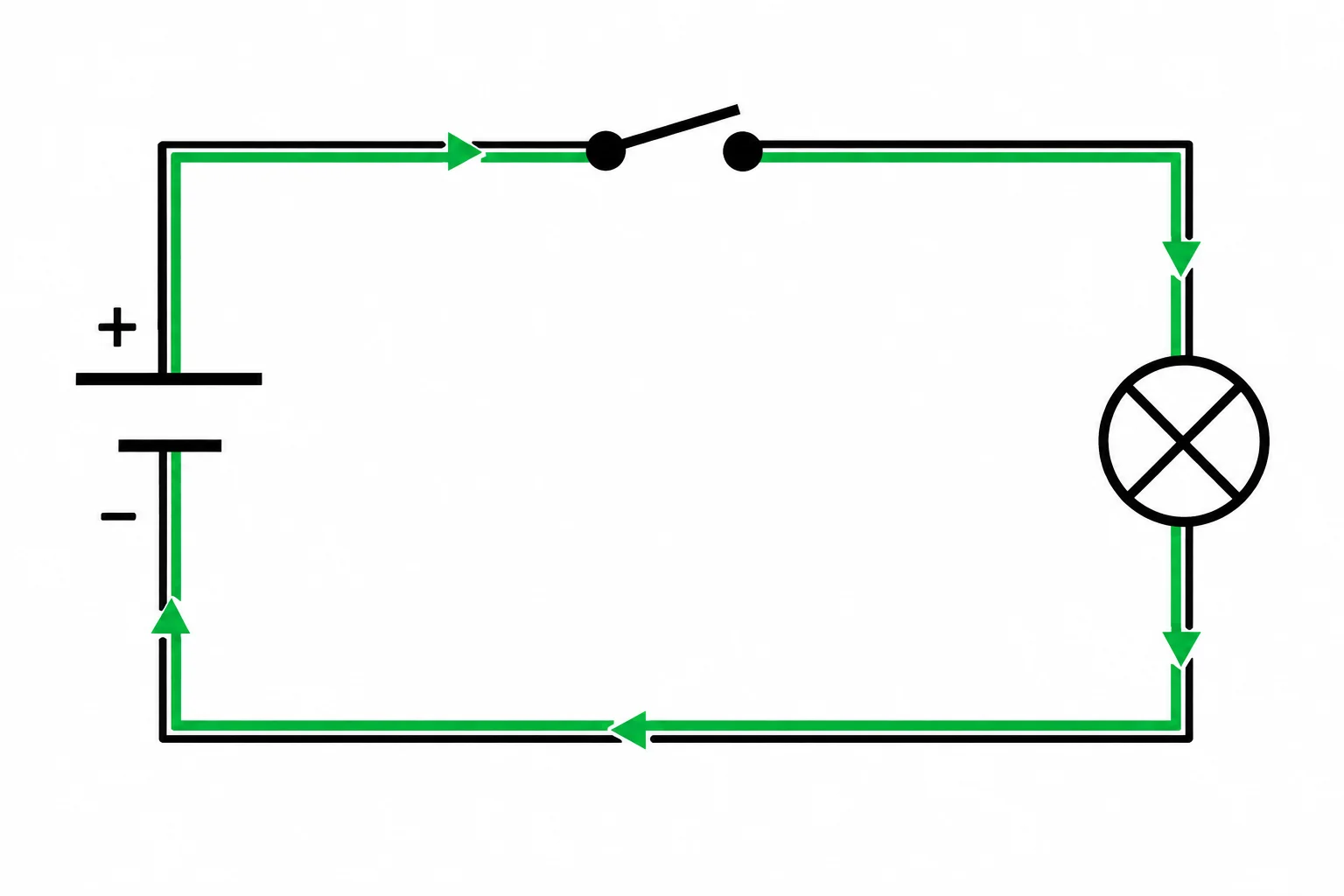

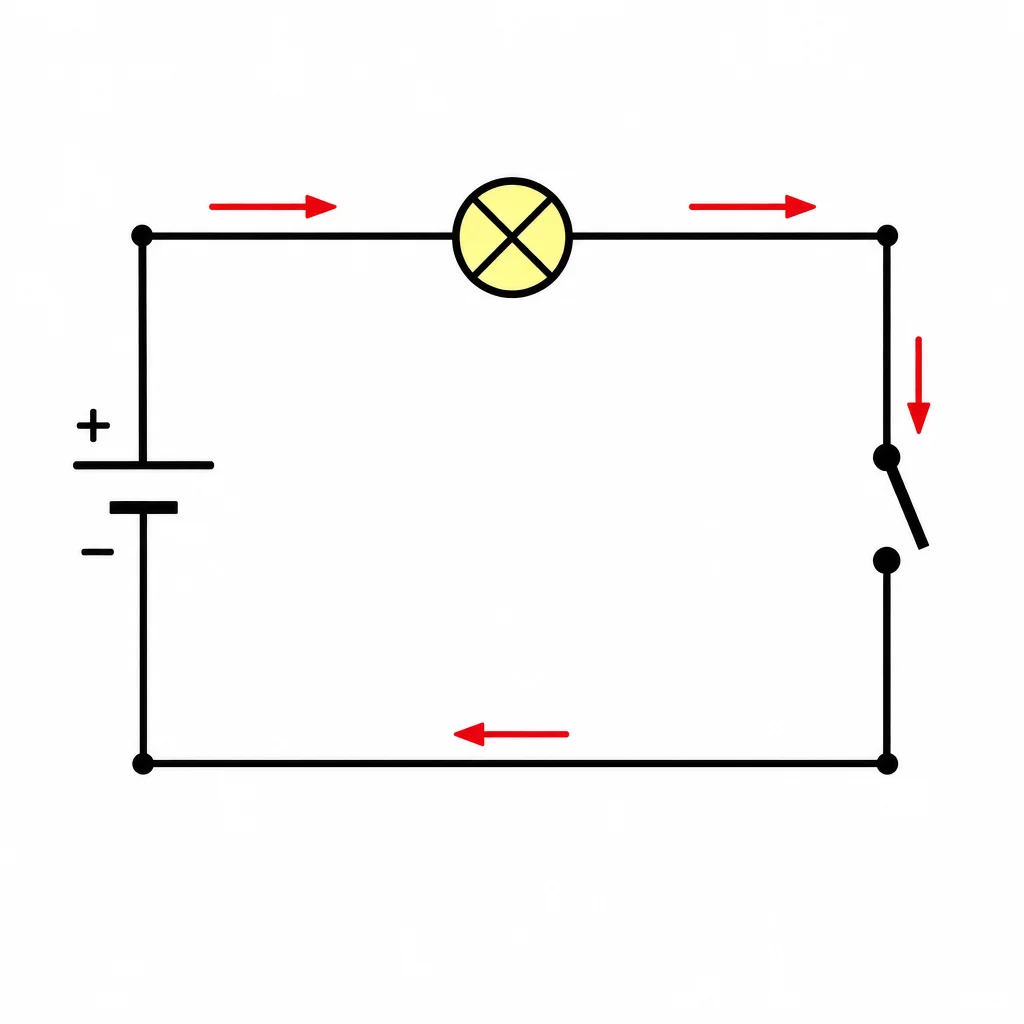

Em um circuito simples de percurso único, acompanhe as linhas de um terminal da fonte até o outro. Se o caminho passa pela carga e não encontra nenhuma lacuna, o circuito está fechado.

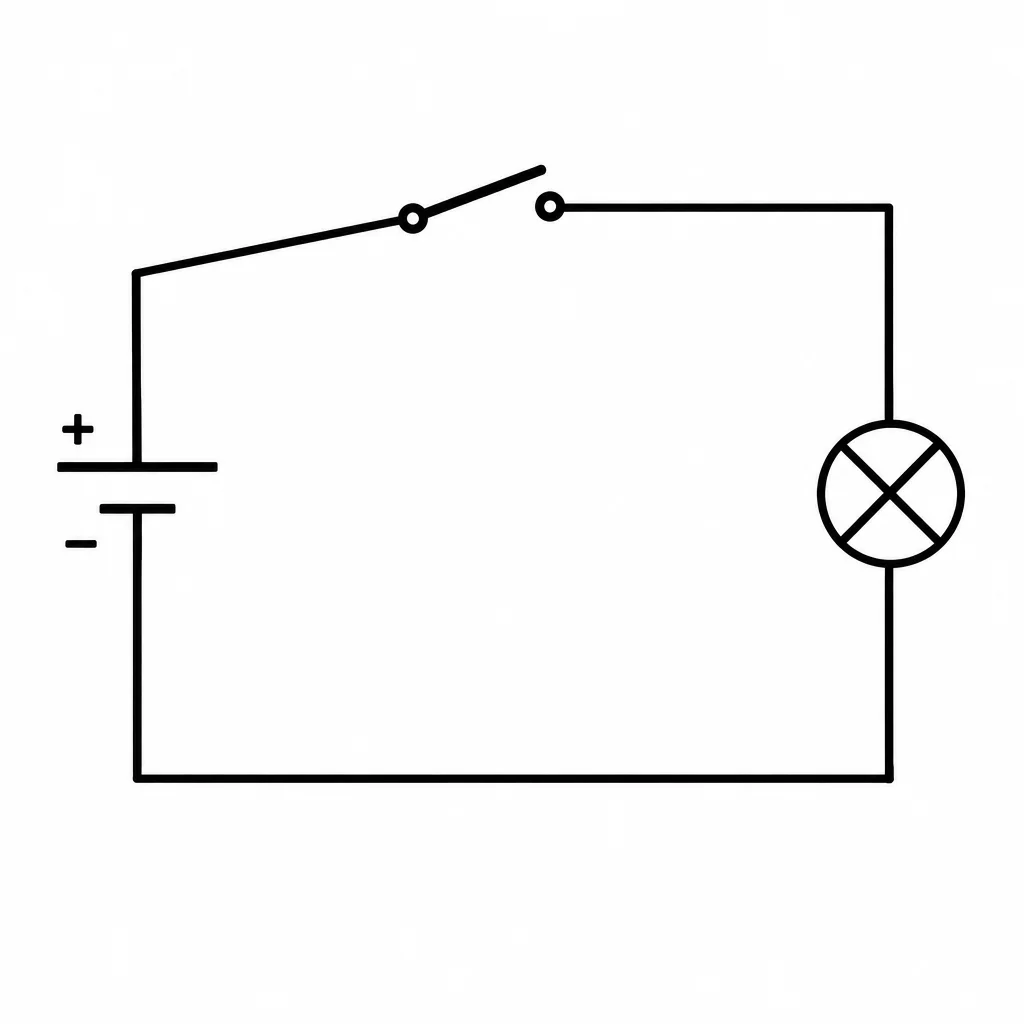

A posição dos símbolos na página não importa: o que vale são as conexões entre seus terminais.

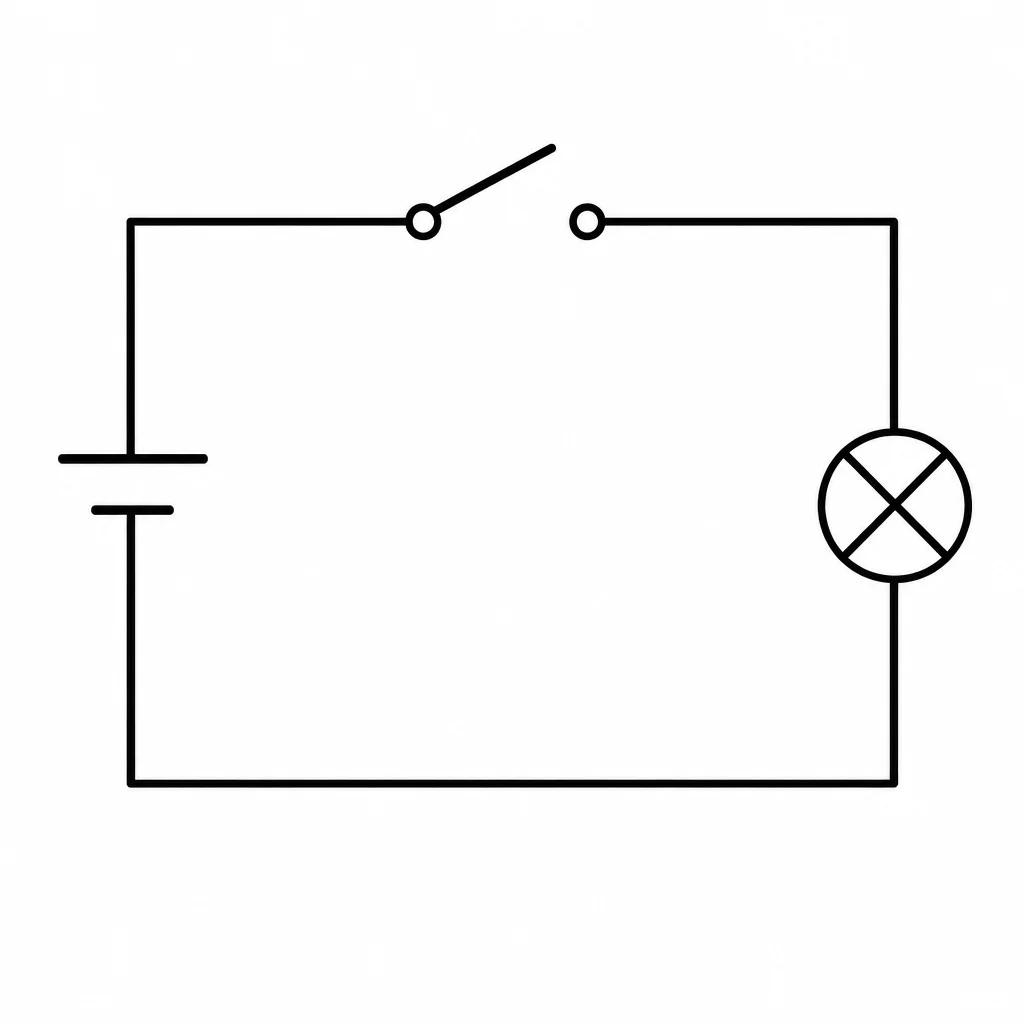

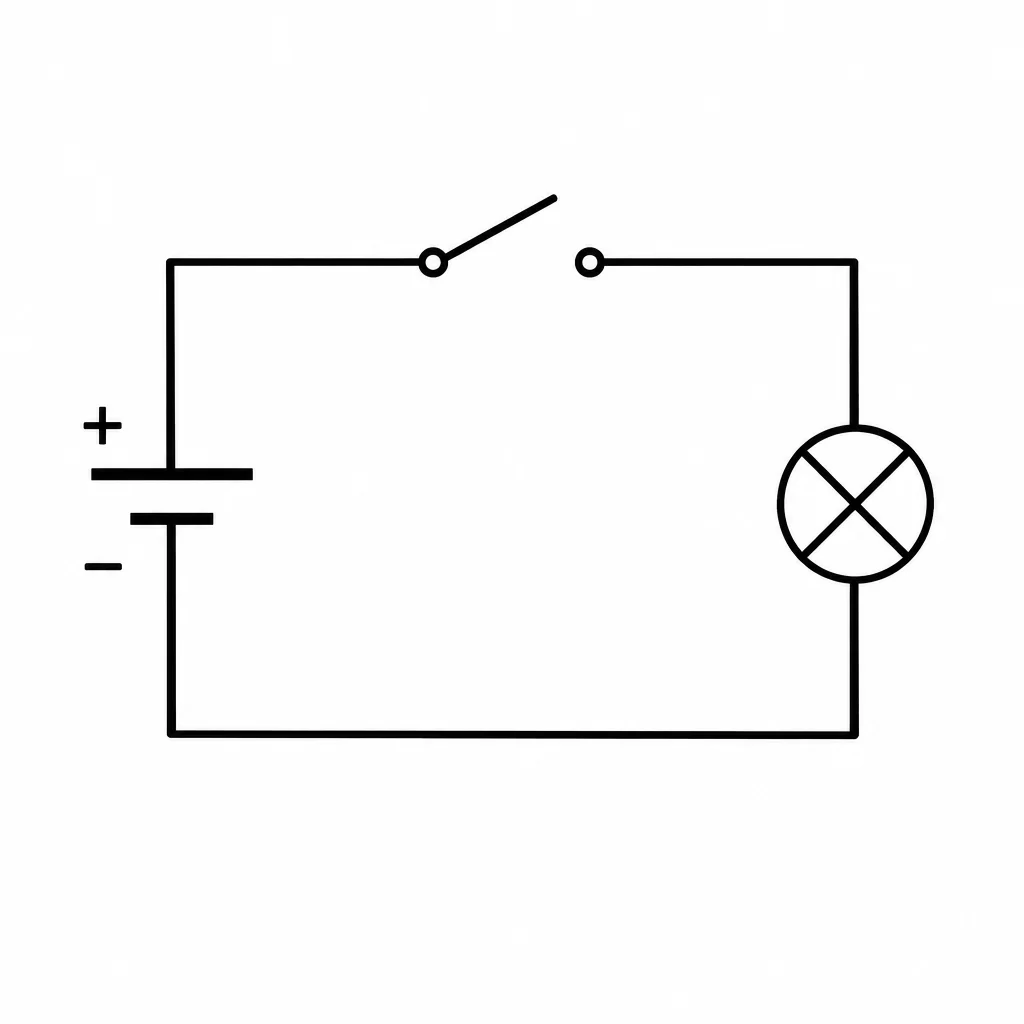

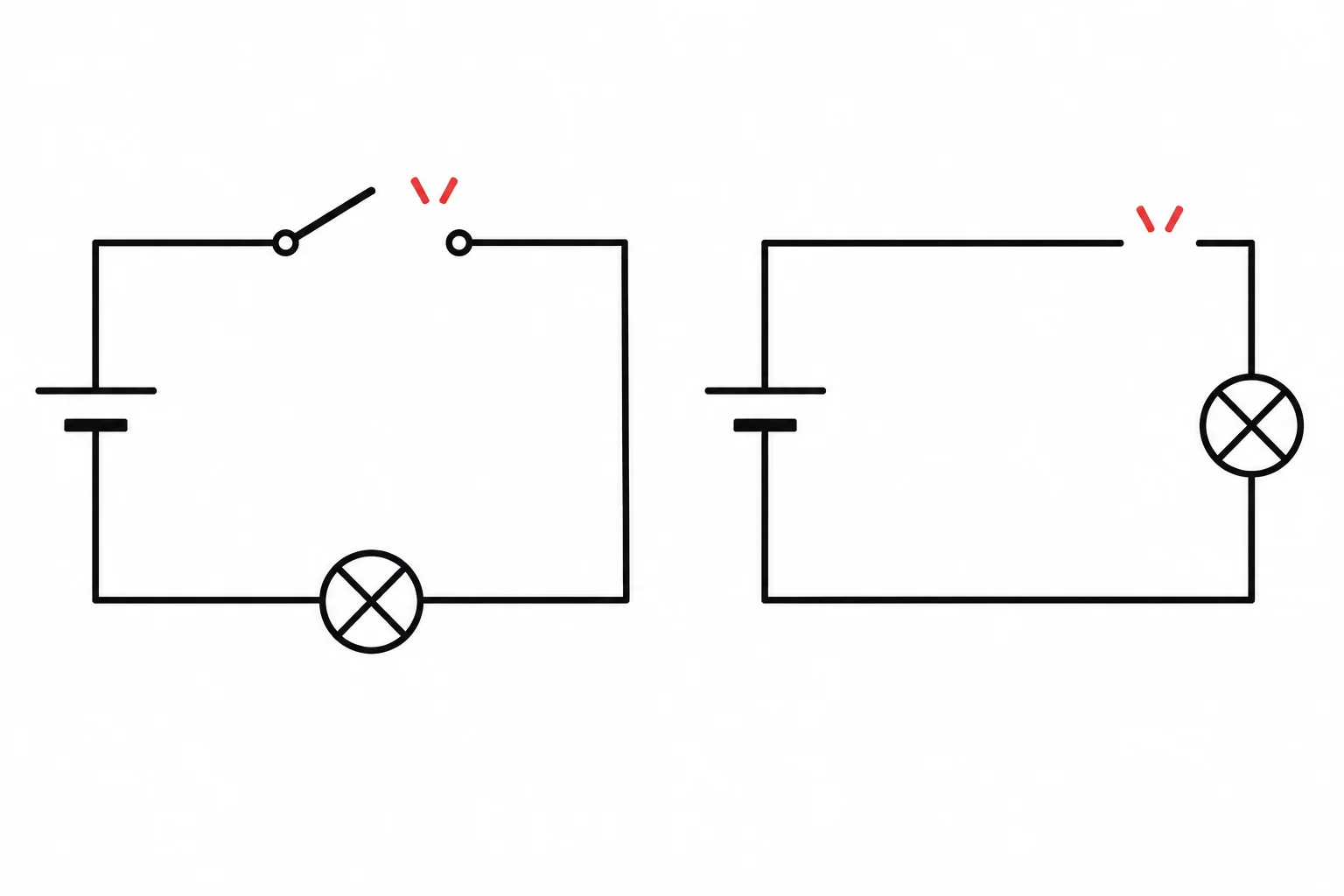

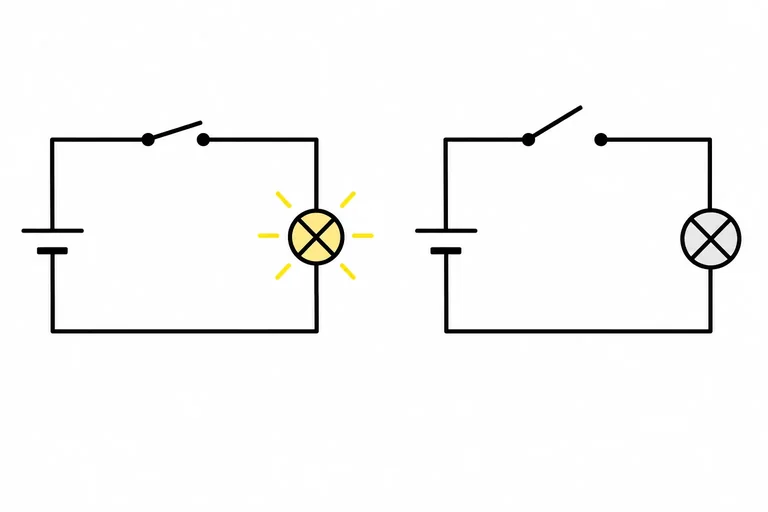

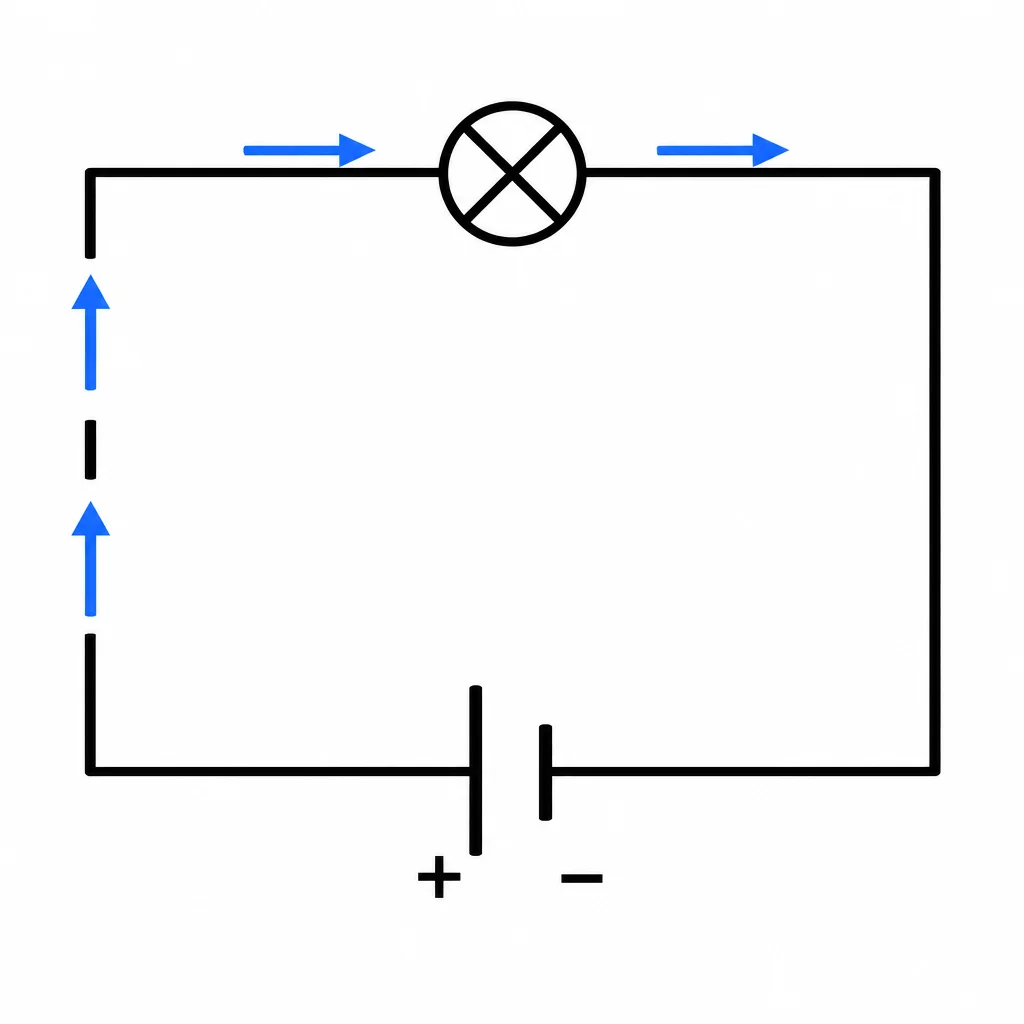

Um circuito está aberto quando há uma interrupção no percurso. Ela pode ocorrer em um interruptor aberto ou em um fio que termina antes de alcançar o ponto ao qual deveria estar ligado.

Nesse circuito simples, não existe caminho contínuo pela carga. Portanto, não há corrente circulando pelo caminho interrompido. Isso não significa que a fonte deixou de apresentar tensão entre seus terminais.

Nos exemplos deste tutorial, a fonte fornece corrente contínua (CC): seus polos permanecem definidos como positivo (+) e negativo (−).

No símbolo de pilha, o traço mais longo indica o polo positivo e o traço mais curto indica o polo negativo. Se houver sinais + e − no desenho, siga essas marcações.

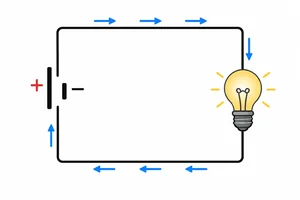

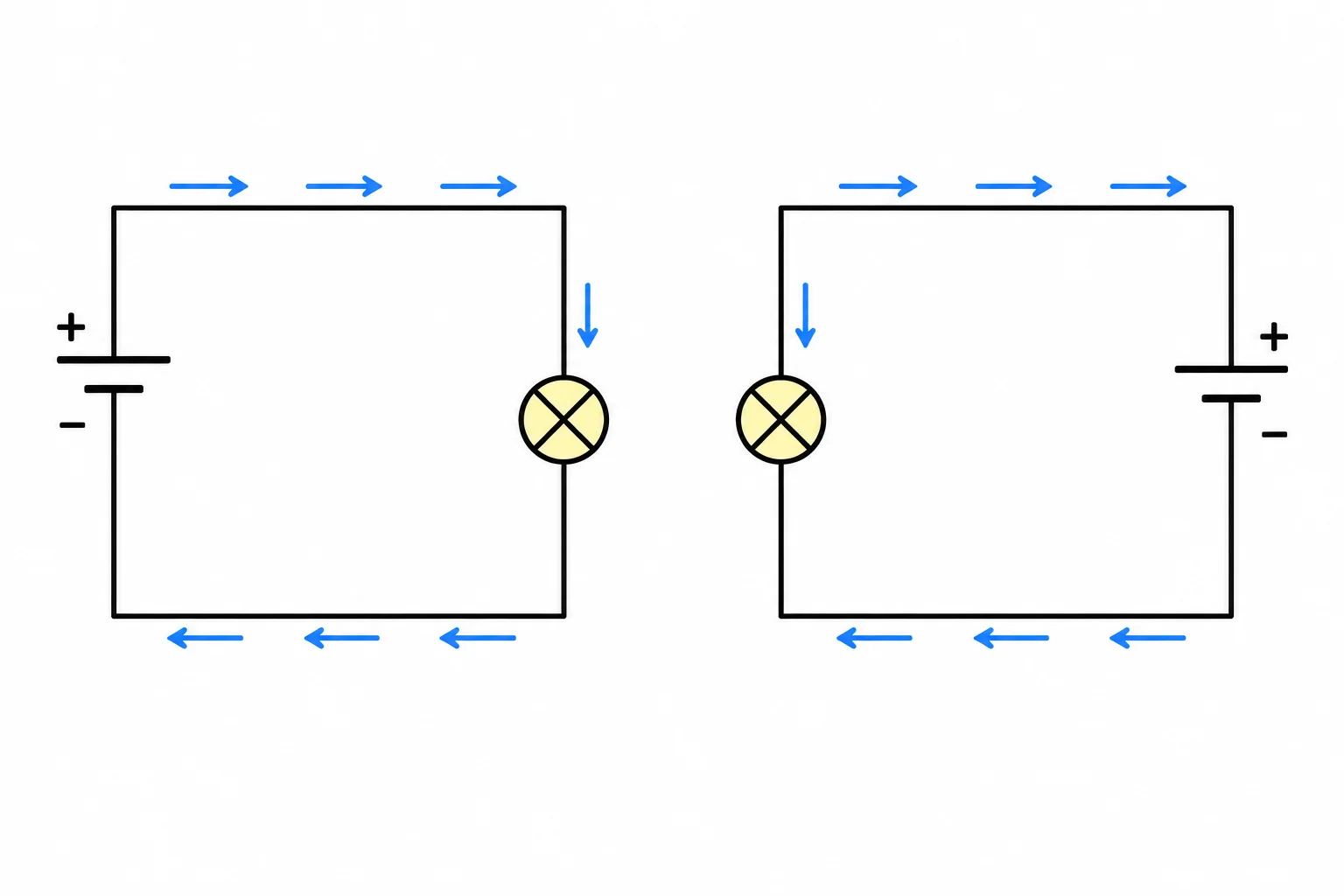

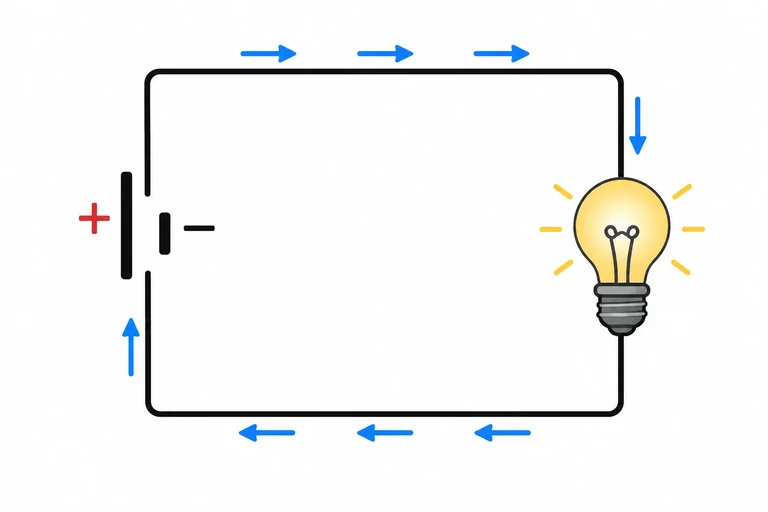

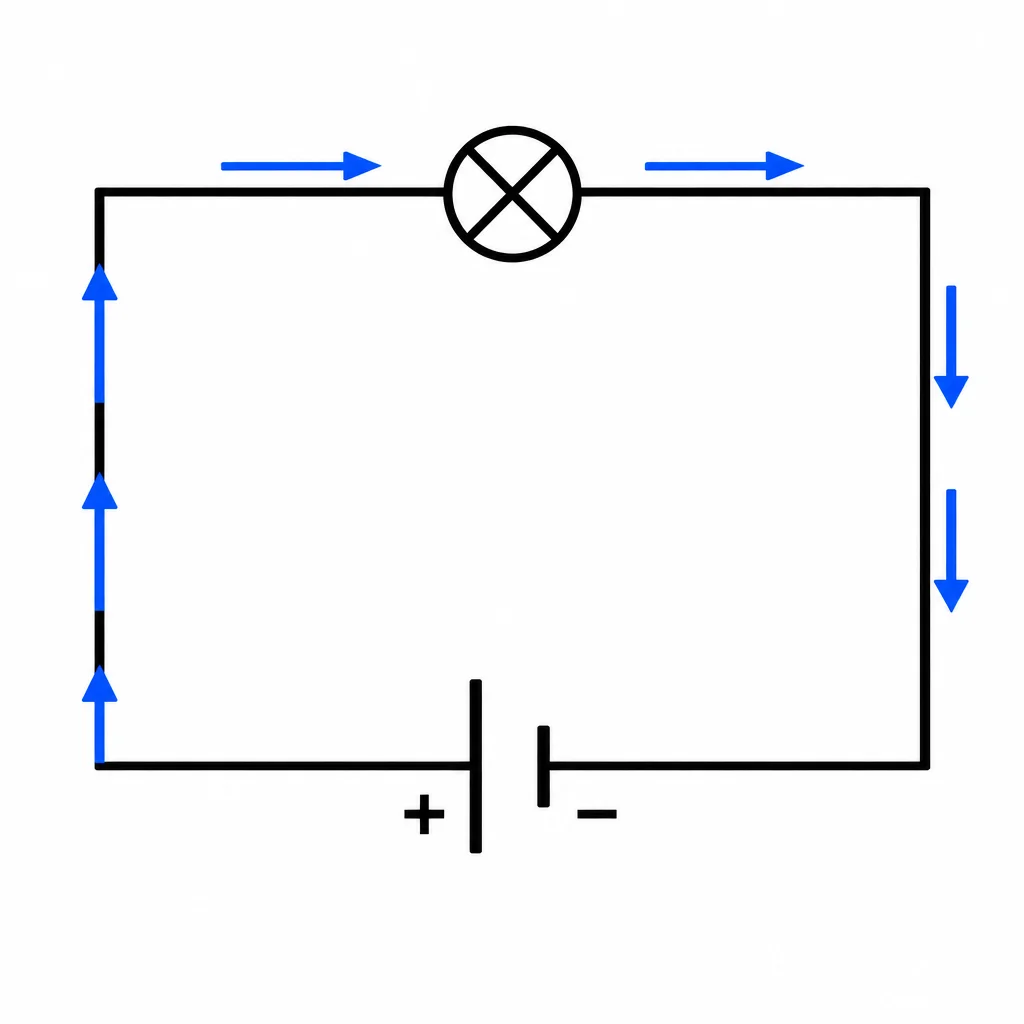

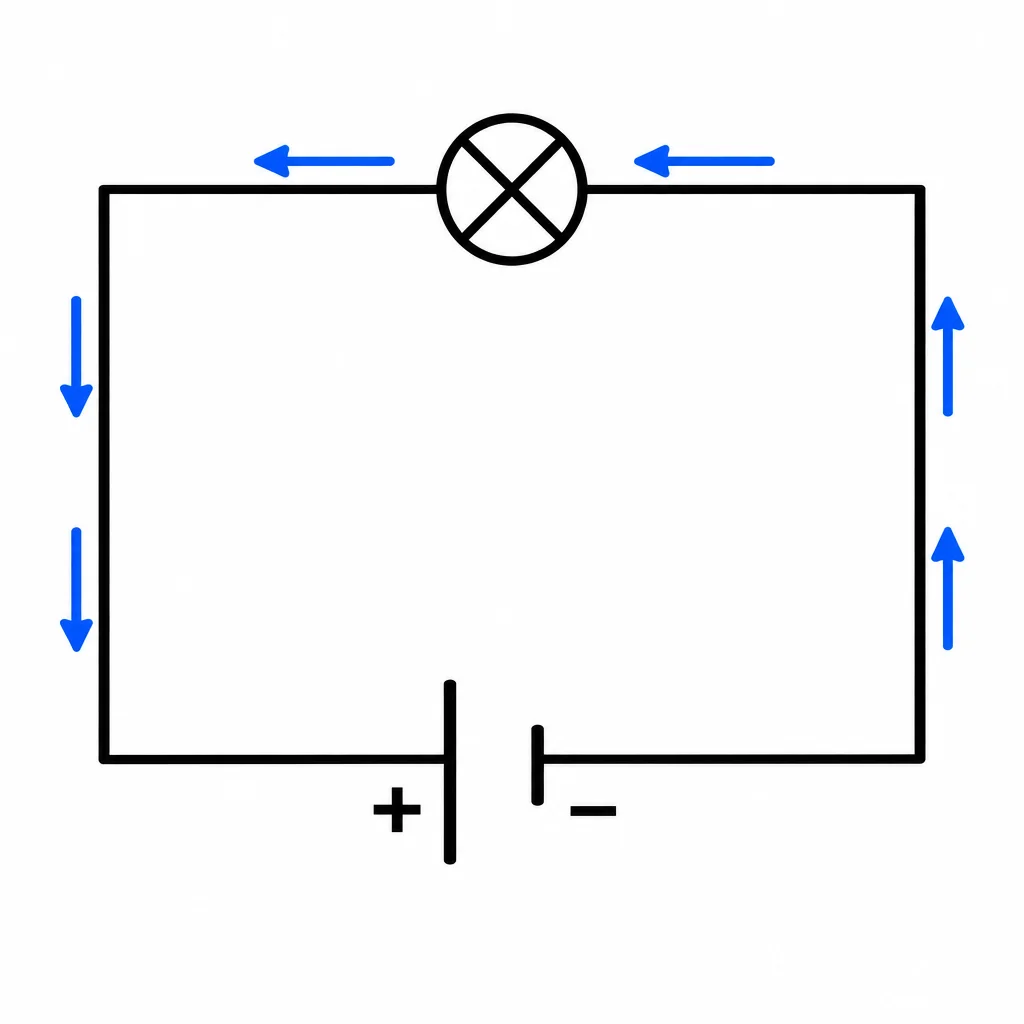

Em um circuito fechado, usamos o sentido convencional da corrente no caminho externo: ela sai do polo positivo, passa pela carga e chega ao polo negativo.

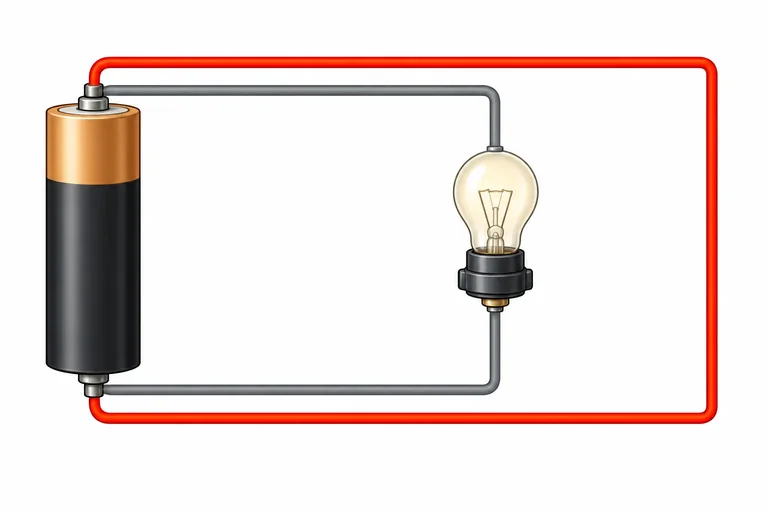

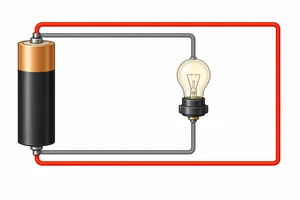

Um curto-circuito, nos exemplos deste tutorial, é um caminho de resistência muito baixa que liga os dois polos da fonte. Ele pode ser um fio direto entre os polos ou um desvio que contorna a única carga do circuito.

Para reconhecê-lo, acompanhe as linhas: há um caminho de fio que sai de um polo e chega ao outro sem passar pela carga prevista — ou por um caminho muito mais fácil que ela?

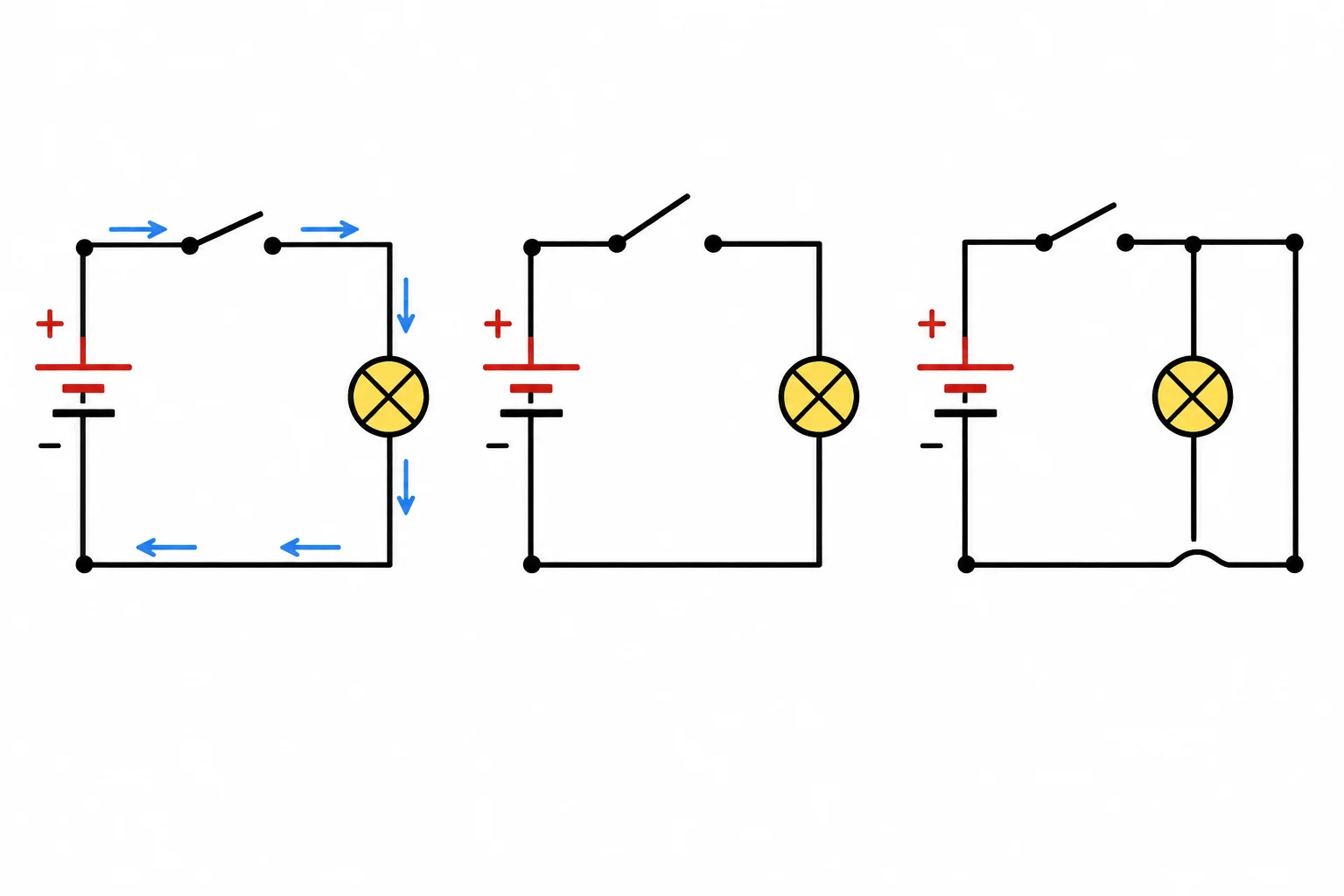

Um circuito pode estar fechado e ainda assim ter uma ligação inadequada. “Fechado” significa apenas que existe continuidade entre os polos da fonte.

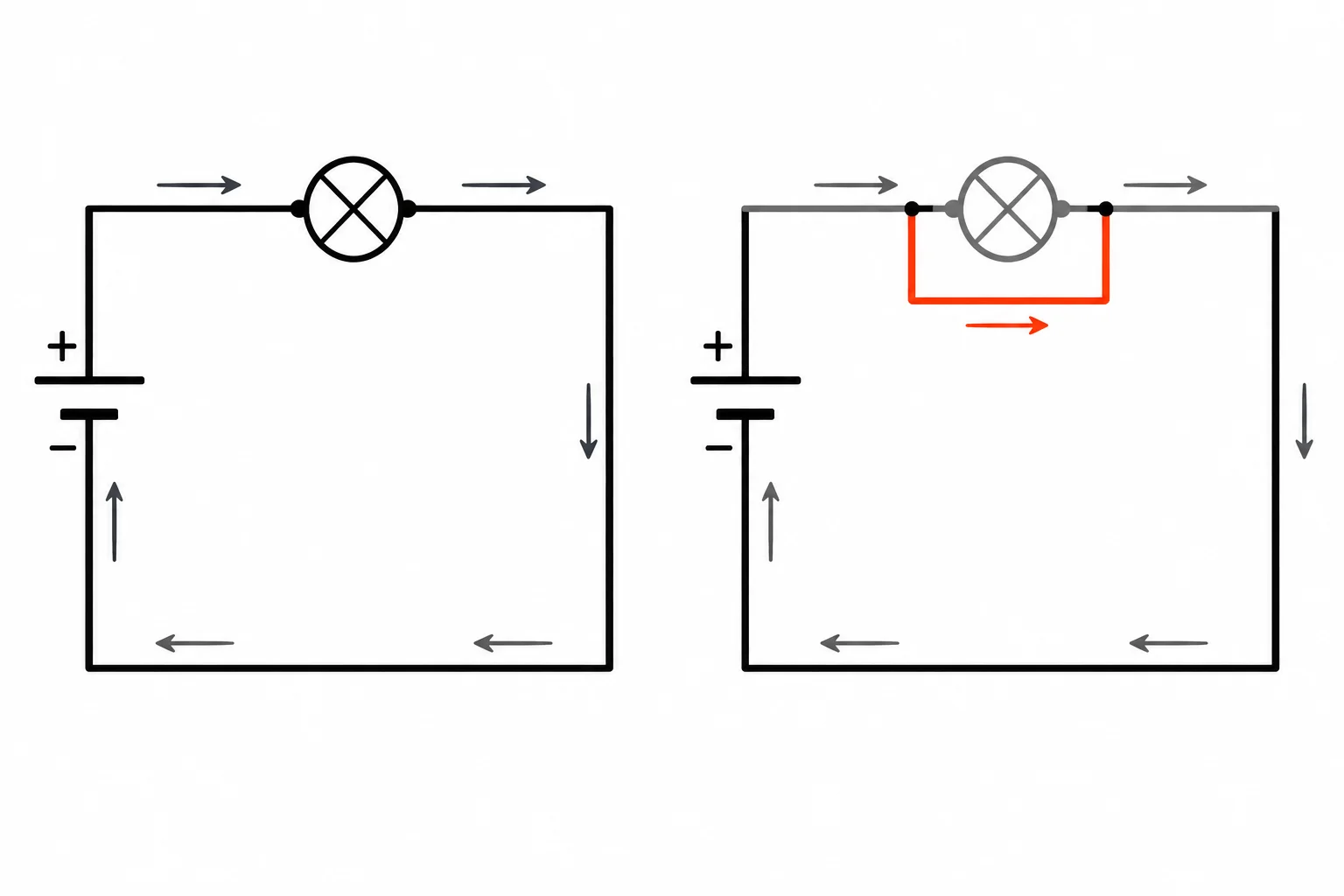

No circuito fechado pelo caminho previsto, a corrente passa pela carga, como a lâmpada. Já no curto, um fio de resistência muito baixa cria um atalho entre os mesmos pontos da carga ou diretamente entre os polos. Assim, a carga é desviada por esse caminho.

O desvio oferece muito menos oposição à corrente do que o caminho previsto pela carga. Por isso, ele pode permitir corrente excessiva, com risco de aquecimento e danos.

Não conclua que a corrente será infinita: nesta leitura qualitativa, basta reconhecer que um caminho de resistência muito baixa merece atenção.

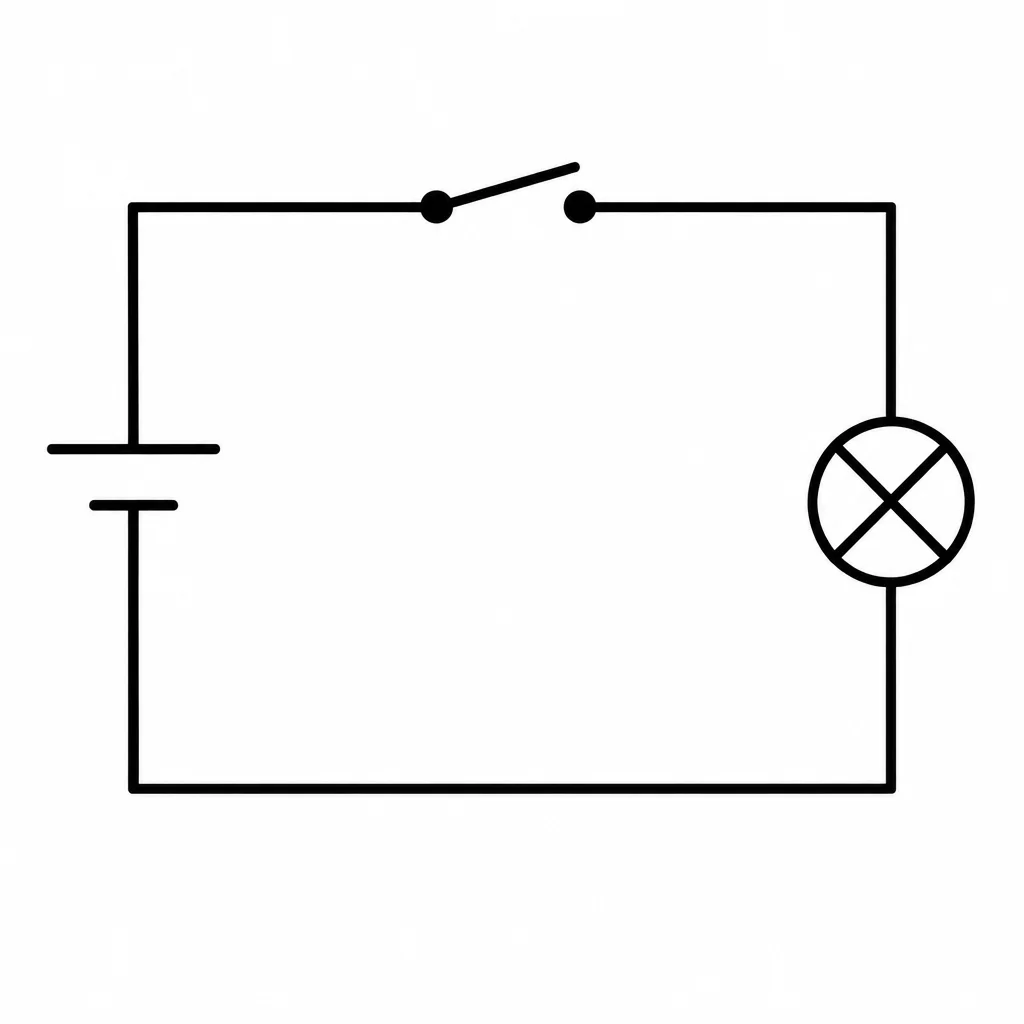

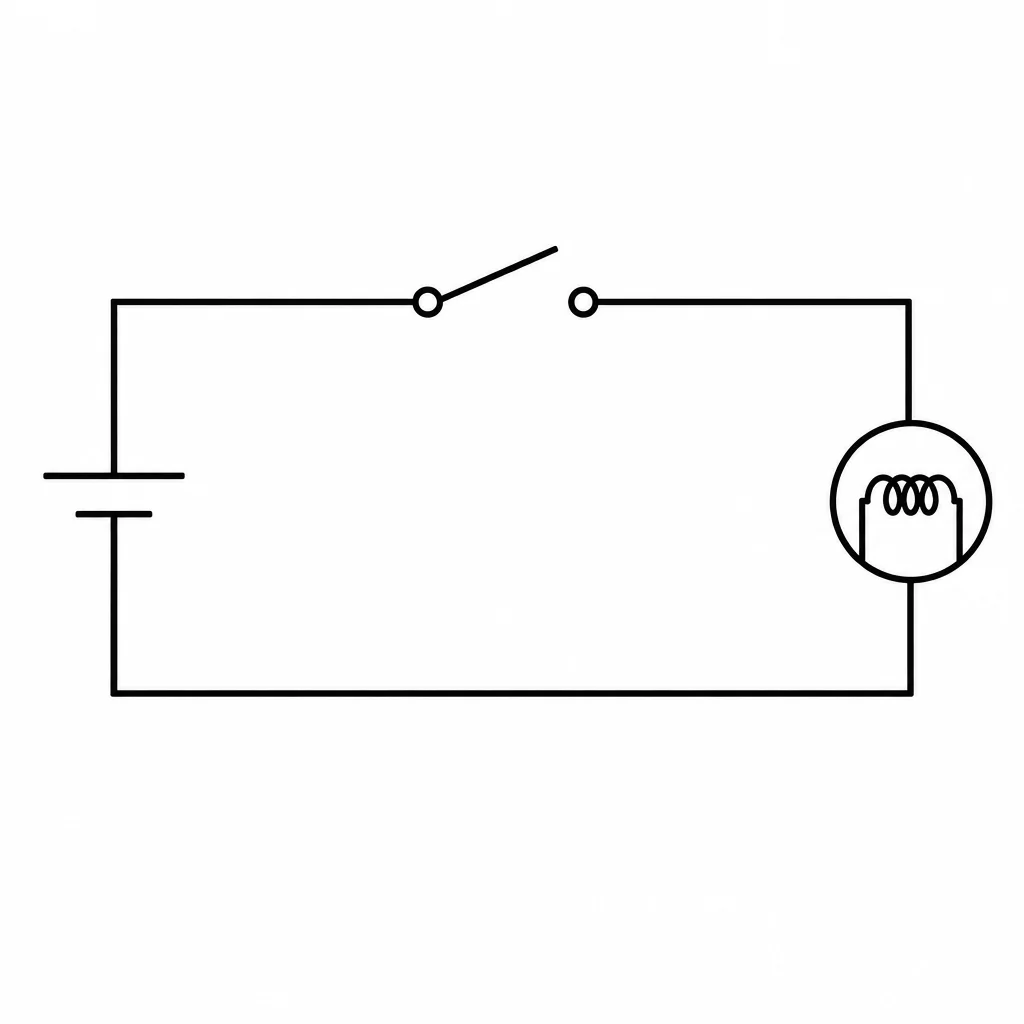

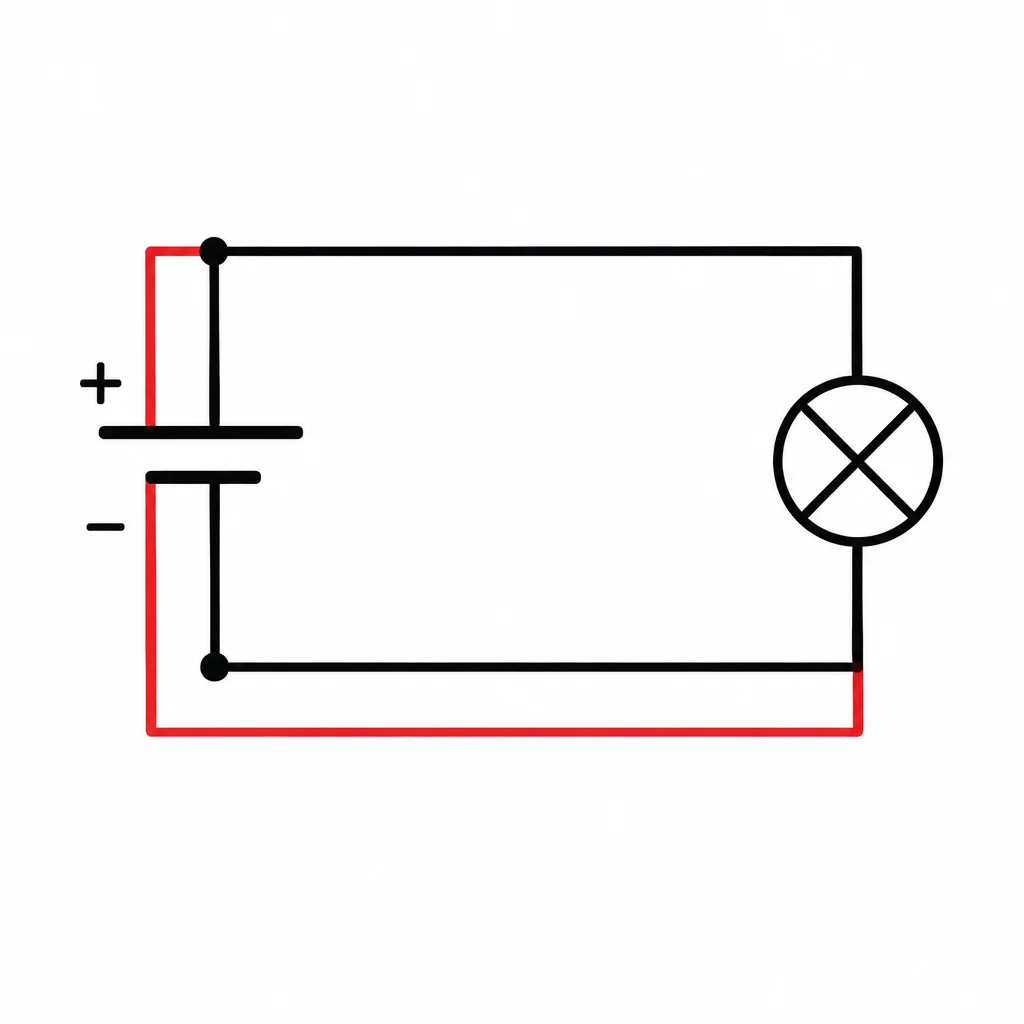

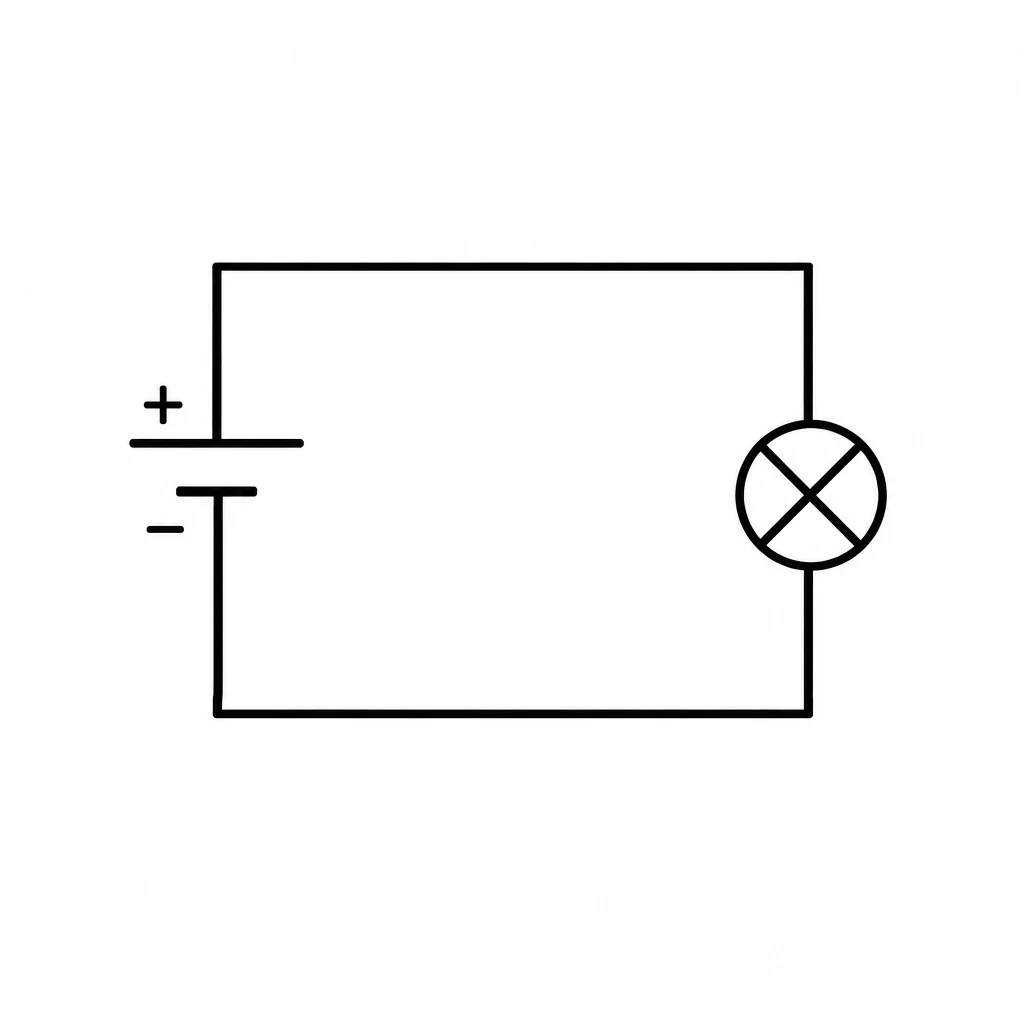

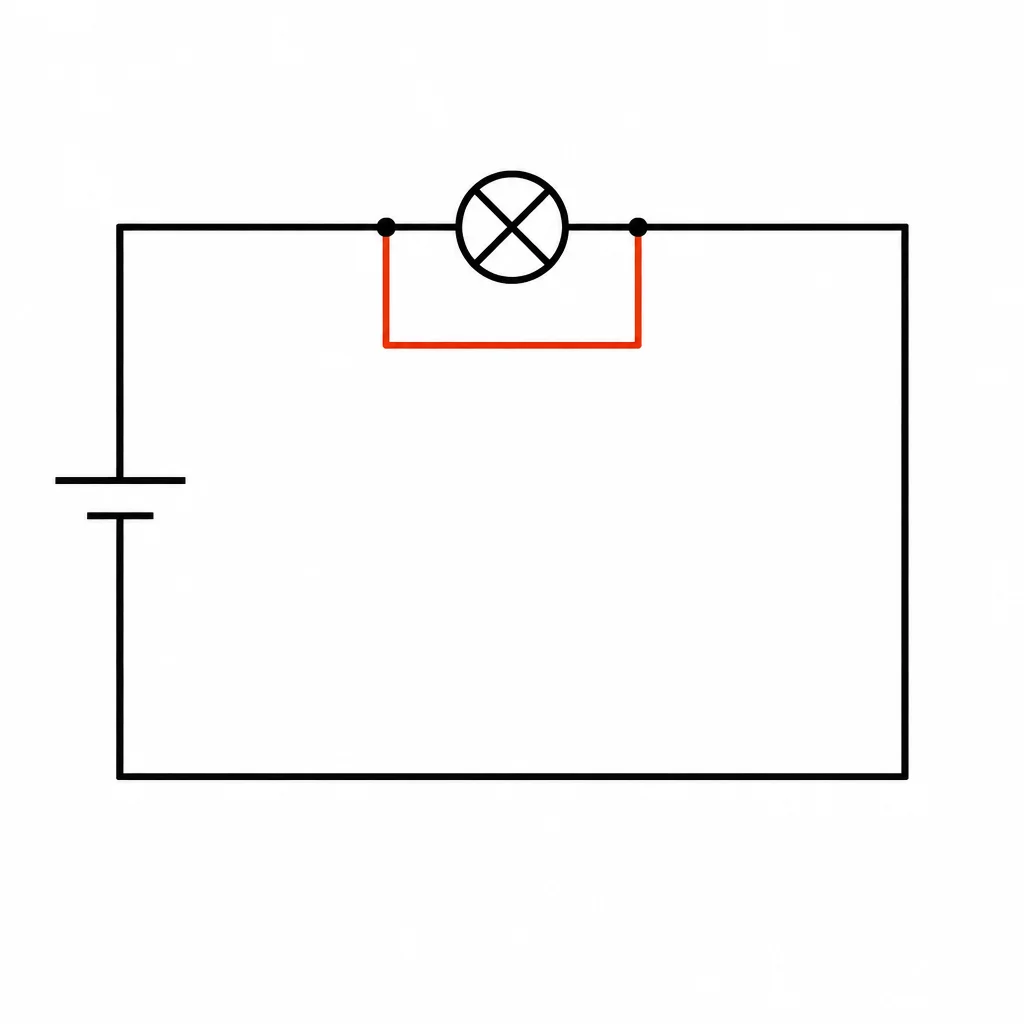

Selecione o esquema em que um fio cria um desvio de baixa resistência ao redor da lâmpada.

Para ler um esquema completo, siga sempre a mesma sequência:

1. Identifique a fonte e seus polos + e −.
2. Localize a carga e os condutores ligados a ela.
3. Acompanhe cada linha, usando os pontos para confirmar junções; um cruzamento sem ponto não conecta os fios nesta convenção.
4. Verifique se há um caminho contínuo entre os polos passando pela carga.
5. Procure um desvio de fio de resistência muito baixa entre os polos ou ao redor da carga.

A posição dos símbolos na folha não muda a classificação: o que importa são as conexões.
