Passo 1 de 8
Reconheça a estrutura do buck
Reconheça os componentes, os nós e as convenções de referência de um buck não síncrono antes de analisar seus intervalos de chaveamento.
Trilha de aprendizado · Nível 12 · Tutorial 2
Explicar a transferência de energia em um buck não síncrono e estimar seu ciclo de trabalho em regime permanente, reconhecendo as condições de validade do modelo ideal.
Reconheça a estrutura do buck
Reconheça os componentes, os nós e as convenções de referência de um buck não síncrono antes de analisar seus intervalos de chaveamento. 2 min
Acompanhe a corrente com a chave ligada
No intervalo em que a chave superior está ligada, a fonte alimenta a saída pelo indutor e aumenta a energia armazenada nele. 2 min
Entenda a recirculação com a chave desligada
Veja como o diodo cria o caminho de recirculação quando a chave do buck não síncrono abre. 2 min
Leia as rampas e reconheça a condução contínua
Leia formas de onda do buck e associe a tensão do indutor às rampas de corrente. 3 min
Equilibre a corrente ao longo do ciclo
Use a repetição da corrente para interpretar o balanço volt-segundo do indutor em regime permanente. 3 min
Calcule o ciclo de trabalho ideal
Use o balanço volt-segundo para obter e aplicar a relação ideal entre ciclo de trabalho e tensões do buck. 3 min
Reconheça os limites do modelo
Identifique quando a relação ideal do buck serve apenas como primeira estimativa e reconheça limites de modo de condução, componentes reais, transientes e comando da chave. 2 min
Aplique o modelo e conclua a análise
Aplique o modelo ideal a um buck de 12 V para 5 V, verificando os percursos, as rampas de corrente, o ciclo de trabalho e as condições de validade da conclusão. 3 min
Passo 1 de 8
Reconheça os componentes, os nós e as convenções de referência de um buck não síncrono antes de analisar seus intervalos de chaveamento.

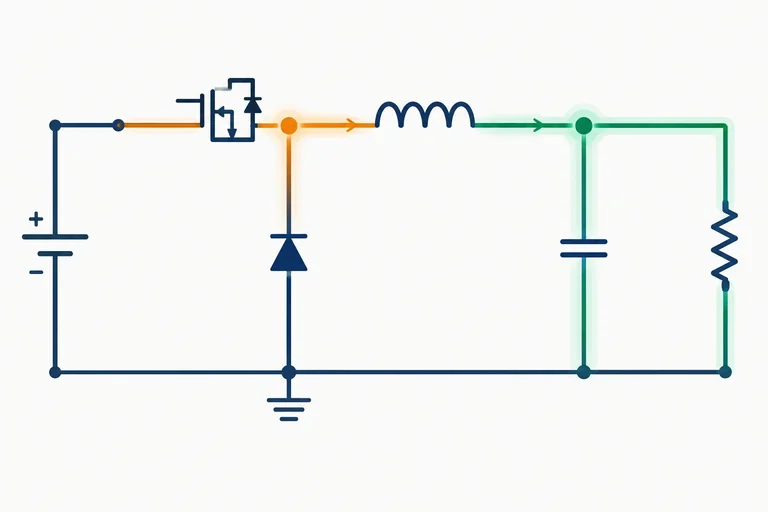

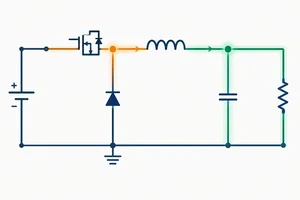

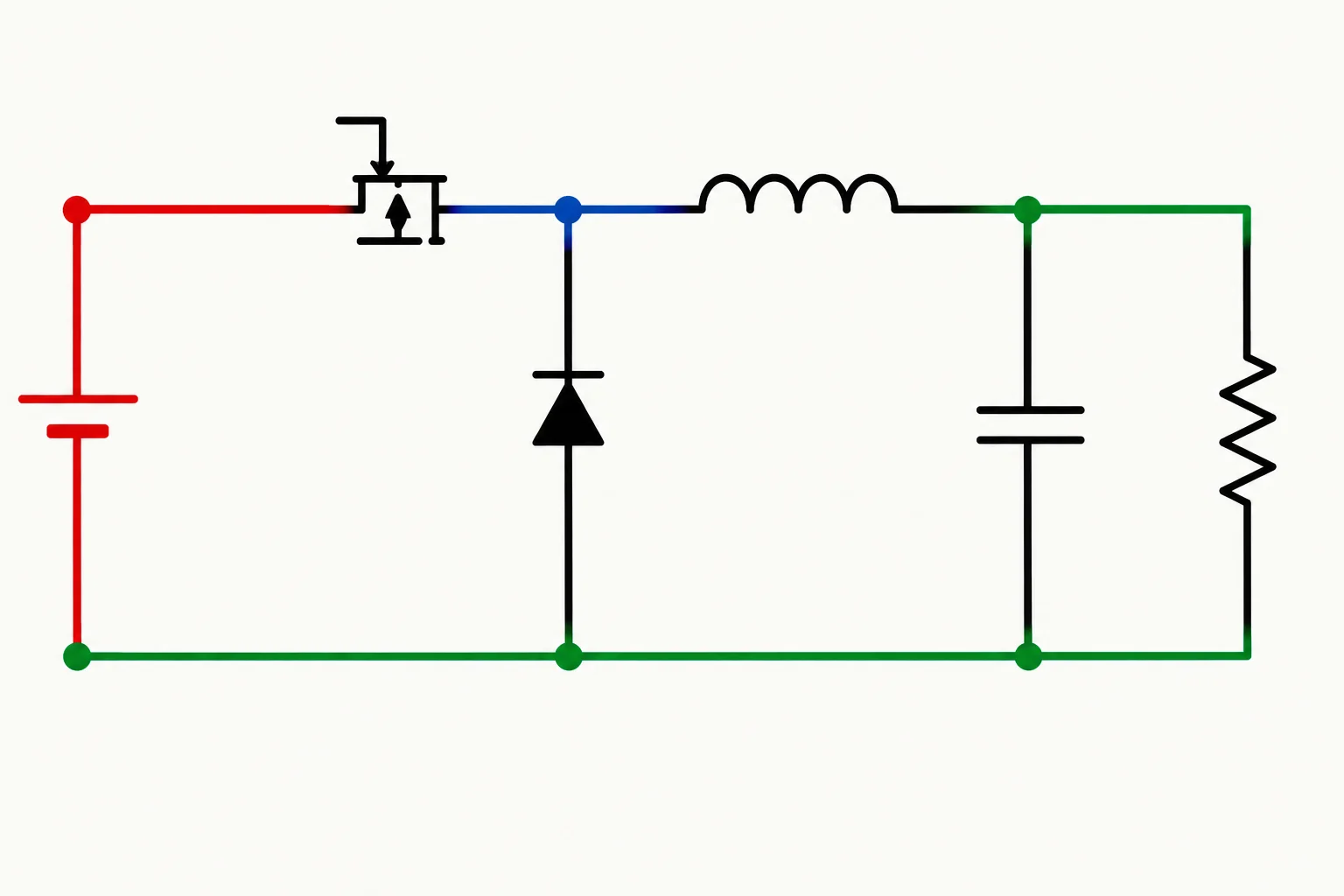

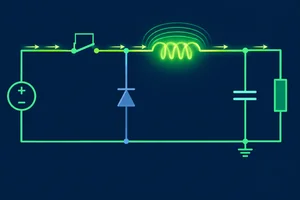

Um buck não síncrono reduz uma tensão contínua usando uma chave, um diodo, um indutor e um capacitor. No esquema funcional, a chave fica entre V_entrada e o ponto que alimenta o indutor; o indutor segue em série até a saída.
A carga e o capacitor são ligados entre V_saída e o retorno comum. Assim, o capacitor está em paralelo com a carga: ele ajuda a reduzir a variação da tensão de saída. Aqui, o foco é reconhecer a estrutura; o dimensionamento desses componentes virá depois.
Antes do indutor está o nó de comutação; depois dele está a saída filtrada.
Há dois nós que não devem ser confundidos:
O diodo é de recirculação: seu ânodo vai ao retorno comum e seu cátodo ao nó de comutação. Essa orientação será essencial para entender os dois intervalos de chaveamento nas próximas etapas.
Para analisar o indutor, adote estas referências desde agora:
Essas são convenções de sinal. Elas não afirmam ainda se a corrente cresce ou diminui; isso dependerá da tensão aplicada ao indutor em cada intervalo.
Dica
O capacitor não “cria” a tensão de saída sozinho. Por estar em paralelo com a carga, ele ajuda a suavizar variações rápidas nessa tensão enquanto o conversor opera. A análise de capacitância, ondulação e dimensionamento ficará para o próximo tutorial.
Associe cada elemento ou referência à sua posição ou função no buck.
Faça as associações.
Toque em um item e depois no par correspondente.
Passo 2 de 8

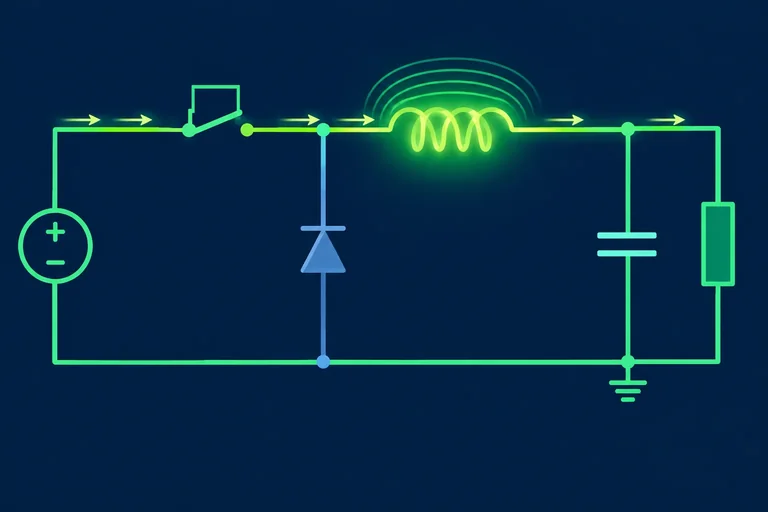

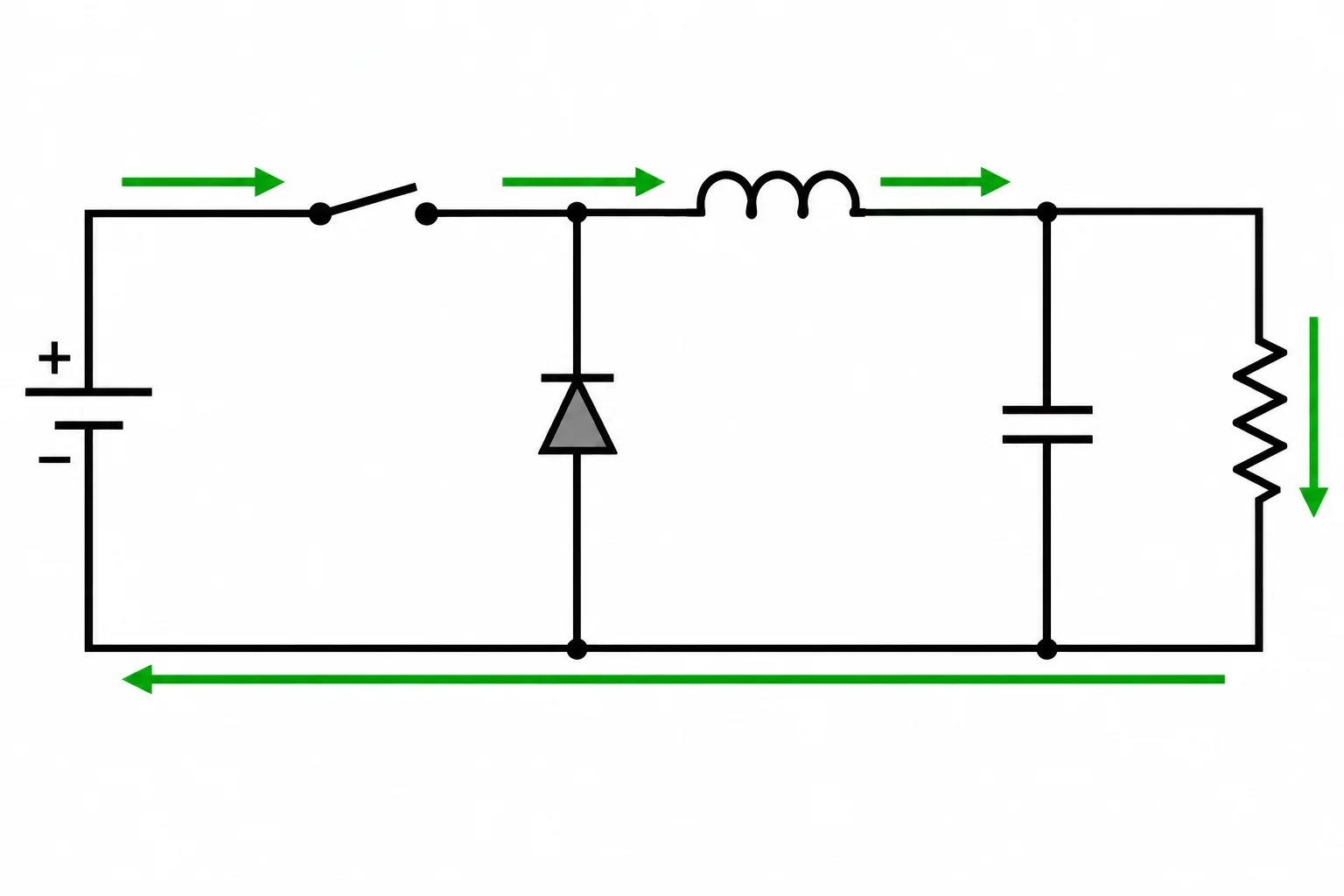

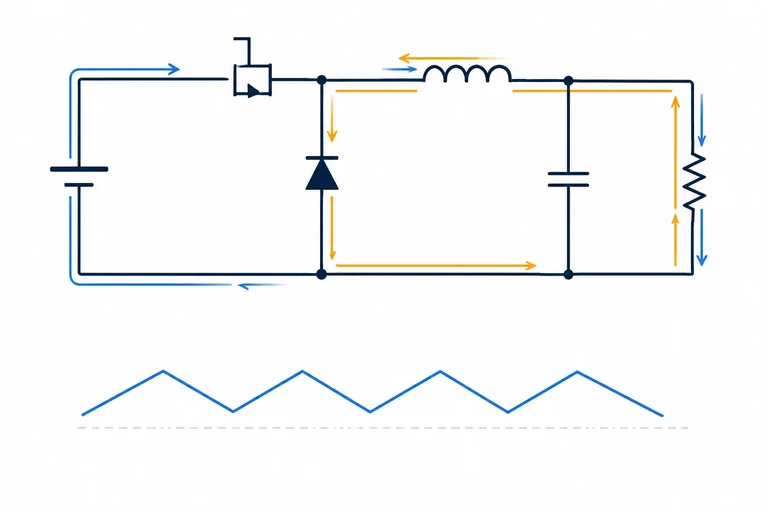

No intervalo em que a chave superior está ligada, a fonte alimenta a saída pelo indutor e aumenta a energia armazenada nele.
Com a chave ligada no buck ideal, considere três condições: a corrente do indutor já é positiva, \(V_entrada > V_saída\) e a saída varia pouco nesse curto intervalo.
A chave conecta a fonte ao nó de comutação. Portanto, esse nó fica em \(V_entrada\). A corrente segue da fonte pela chave, atravessa o indutor rumo à saída, alimenta a carga e retorna ao terminal negativo da fonte.
O capacitor continua em paralelo com a carga. Ele ajuda a manter a tensão de saída pouco variável, mas não conclua que ele necessariamente está carregando só porque a chave está ligada.
A fonte fornece energia à saída e também aumenta a energia armazenada no indutor.
Como o nó de comutação está em \(V_entrada\), a referência definida no step anterior fornece:
\[
V_L = V_{nó} - V_{saída} = V_{entrada} - V_{saída}
\]
Como \(V_entrada > V_saída\), \(V_L\) é positivo. Uma tensão positiva nessa referência faz a corrente do indutor crescer durante o intervalo ligado. Ao crescer a corrente, cresce também a energia armazenada no campo magnético do indutor.
Ao mesmo tempo, a fonte não alimenta somente o indutor: ela sustenta o circuito de saída pelo mesmo caminho principal.
Exemplo
Exemplo conceitual: se \(V_entrada = 12\text{ V}\) e a saída estiver aproximadamente em \(5\text{ V}\), então:
\[
V_L = 12 - 5 = 7\text{ V}
\]
O valor positivo de 7 V indica que a corrente orientada do indutor, em direção à saída, está aumentando nesse trecho. Este exemplo identifica o sentido da variação; o cálculo de quanto ela aumenta será feito mais adiante.
Dica
O diodo tem o ânodo no retorno comum e o cátodo no nó de comutação. Com a chave ligada, o cátodo está em \(V_entrada\), acima do retorno comum. Assim, o diodo fica reversamente polarizado e bloqueado: ele não pertence ao caminho principal nesse intervalo.
Atenção
Organize os pontos do circuito na ordem do percurso da corrente convencional enquanto a chave está ligada. Comece no terminal positivo da fonte e termine no terminal negativo.
Coloque o caminho principal de corrente na ordem correta.
Com a chave ideal ligada e \(V_entrada > V_saída\), qual conjunto de afirmações está correto?
Passo 3 de 8
Veja como o diodo cria o caminho de recirculação quando a chave do buck não síncrono abre.
Quando a chave superior abre, a corrente no indutor não pode cair instantaneamente a zero. Ela ainda está orientada para a saída, como no intervalo anterior. Para continuar existindo, essa corrente estabelece outro circuito fechado: o caminho de recirculação.
Nesse instante, a fonte de entrada deixa de fornecer corrente por esse percurso, porque a chave ideal está aberta. O indutor, que havia armazenado energia, passa a entregá-la à saída e à carga.

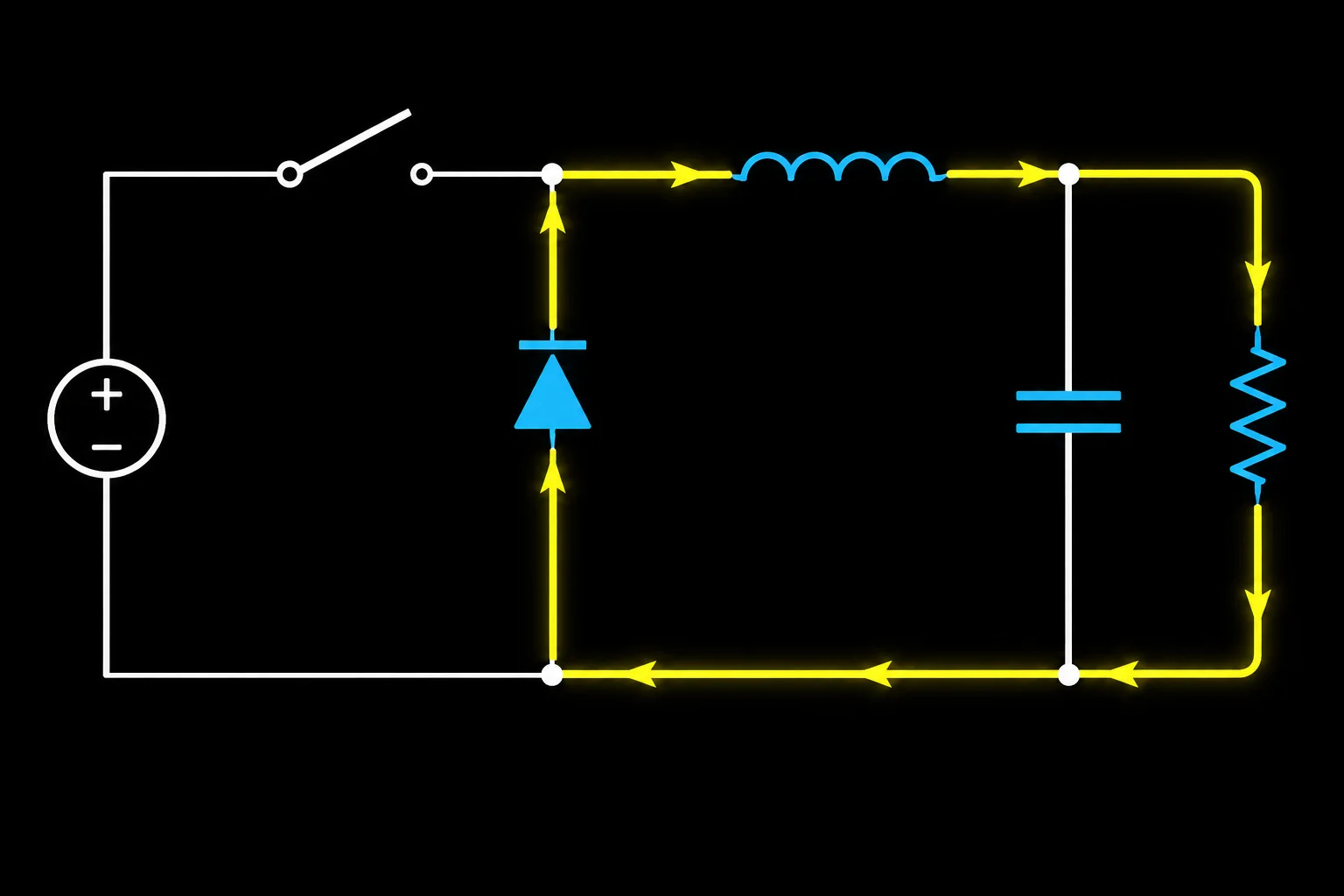

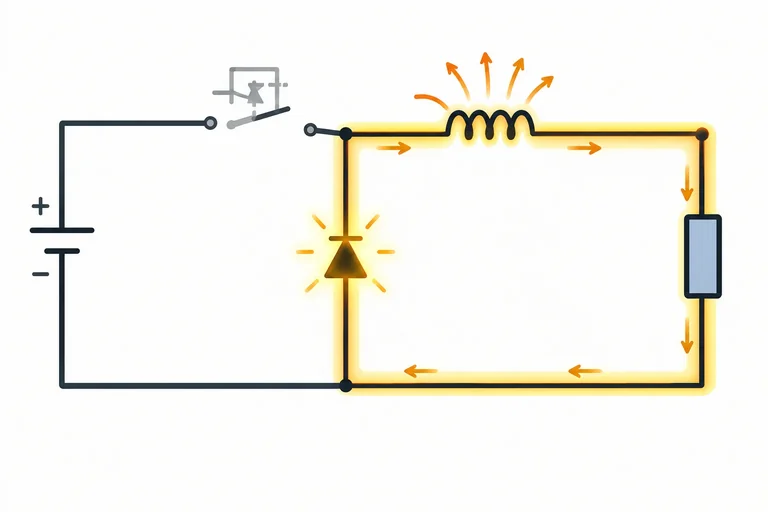

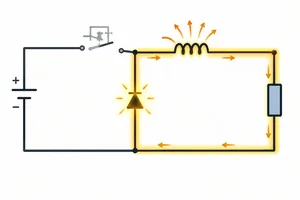

Observe a troca do caminho da corrente no instante em que a chave abre.
A corrente do indutor mantém seu sentido, mas muda de caminho.
Com a chave desligada e a corrente do indutor ainda positiva, o diodo de recirculação conduz. O percurso fechado é:
retorno comum → diodo → nó de comutação → indutor → saída → carga → retorno comum.
A fonte não participa desse laço. A carga continua recebendo energia pelo indutor; o capacitor permanece em paralelo com ela e ajuda a manter a tensão de saída mais estável, mas não é correto atribuir a sustentação da carga somente ao capacitor.
O diodo fecha o laço necessário para a corrente positiva do indutor continuar.
No modelo ideal, o diodo conduz e prende o nó de comutação em 0 V em relação ao retorno comum. Pela convenção já adotada, V_L = V_nó − V_saída. Portanto:
V_L = 0 − V_saída = −V_saída.
Tensão negativa no indutor significa que sua corrente diminui: a energia armazenada está sendo liberada. Isso não significa que a corrente se inverteu. Ela continua no sentido do indutor para a saída enquanto seu valor diminui.
Dica
O diodo real tem uma queda de tensão, mas ela será tratada ao estudar perdas. Nesta análise, use o diodo ideal: nó de comutação em 0 V e V_L = −V_saída.
Logo após a chave ideal abrir, enquanto a corrente do indutor ainda é positiva, qual descrição está correta?
Passo 4 de 8
Leia formas de onda do buck e associe a tensão do indutor às rampas de corrente.

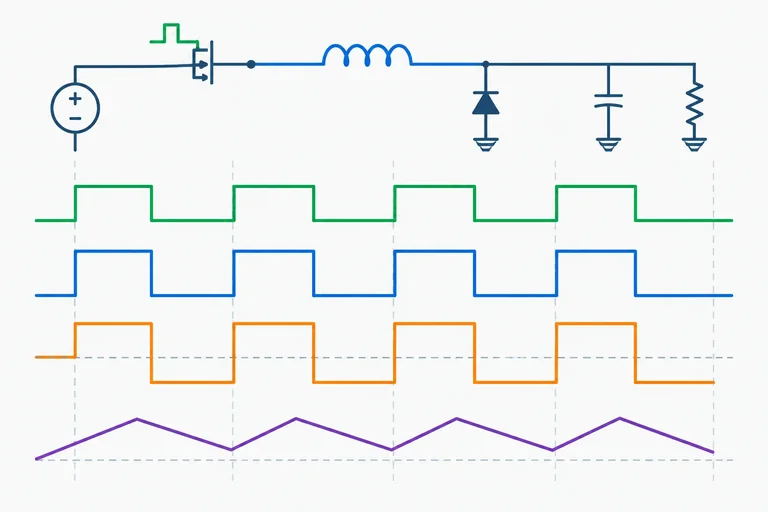

No buck em condução contínua, a corrente do indutor \(i_L\) permanece positiva durante todo o período: ela sobe enquanto a chave está ligada e desce enquanto a chave está desligada, mas não chega a zero.
Isso não quer dizer que ela seja perfeitamente constante. Ela tem uma ondulação em forma de rampas. “Contínua”, aqui, significa não interrompida — não significa “sem variação”.

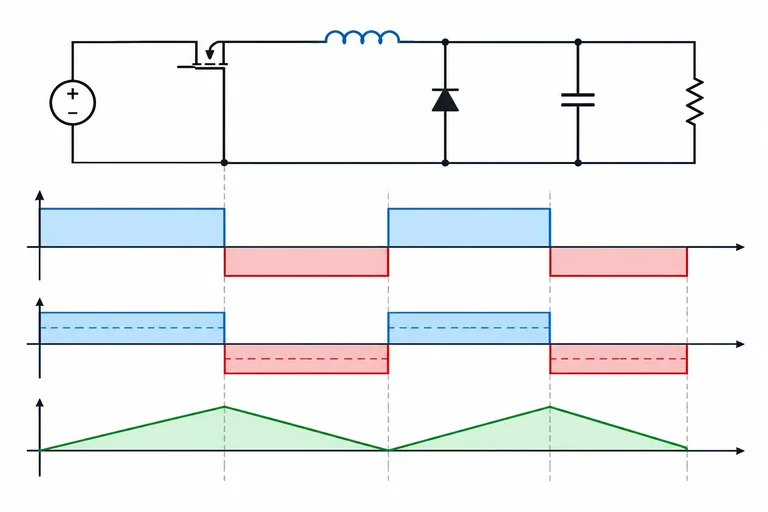

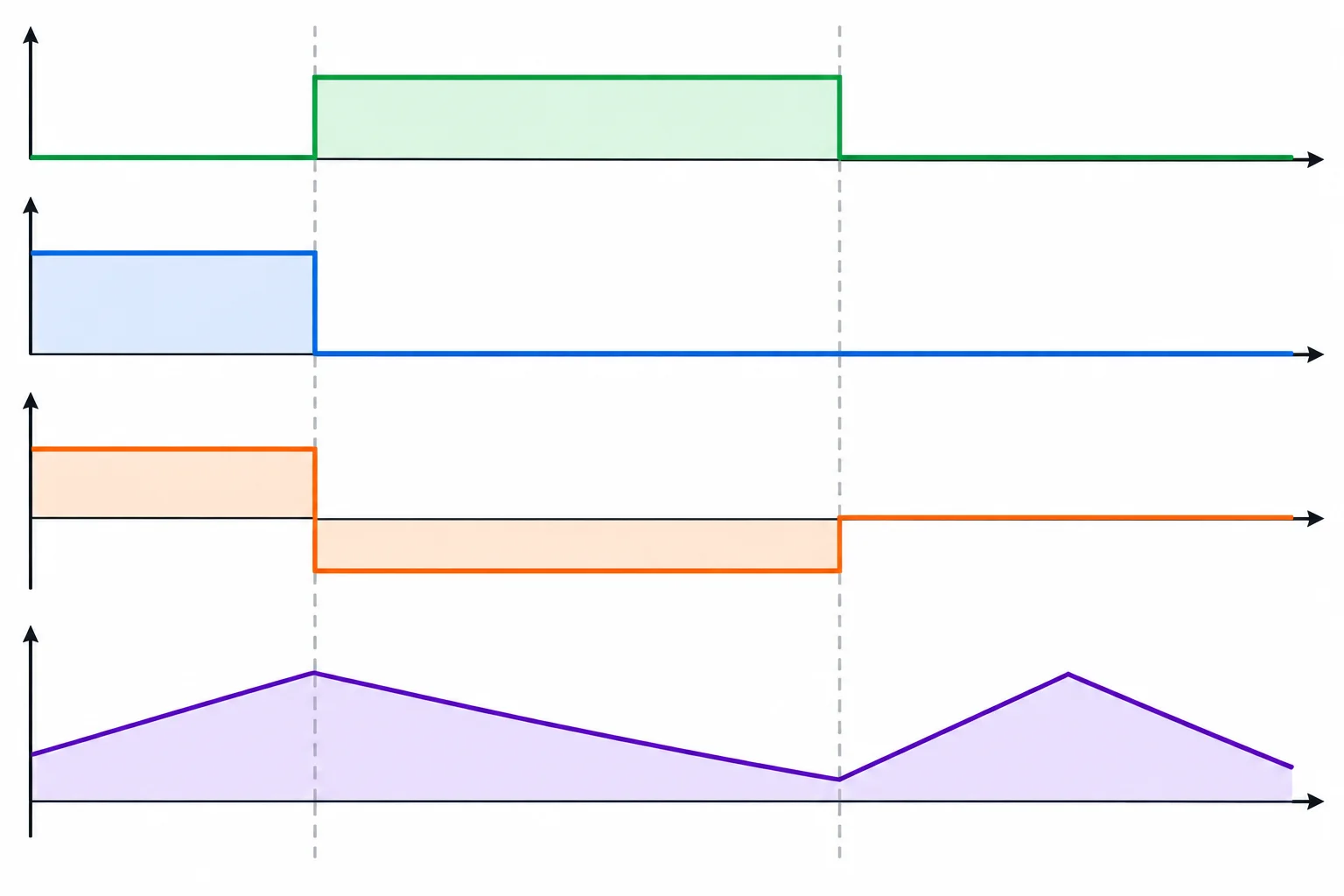

Observe a mesma divisão de tempo em todos os traçados: tensão positiva no indutor produz rampa de subida; tensão negativa produz rampa de descida.
Dica
A corrente do indutor é contínua, mas as correntes nos outros componentes são pulsadas:
Portanto, \(i_L\) pode ficar positiva o ciclo inteiro, embora nem a chave nem o diodo conduzam continuamente.
Quando \(V_L\) é aproximadamente constante em um intervalo, a variação assinada da corrente é:
\[
\Delta I_L = \frac{V_L\times\Delta t}{L}
\]
A inclinação da rampa é \(V_L/L\). Assim:
O sinal de \(\Delta I_L\) informa o sentido da variação; não é uma corrente negativa.
Exemplo
Durante um intervalo desligado, suponha \(V_L=-5\ \text{V}\), \(\Delta t=4\ \mu\text{s}\) e \(L=10\ \mu\text{H}\).
\[
\Delta I_L=\frac{-5\times4\ \mu\text{s}}{10\ \mu\text{H}}=-2\ \text{A}
\]
A corrente diminui 2 A nesse intervalo. Por exemplo, se começou em 3 A, termina em 1 A: continua positiva. O valor negativo calculado descreve a rampa descendente, não uma inversão obrigatória da corrente.
Em um intervalo com a chave ligada, o indutor recebe \(V_L=+4\ \text{V}\) durante \(3\ \mu\text{s}\). Se \(L=6\ \mu\text{H}\), complete a variação da corrente:
\[
\Delta I_L = \underline{\hspace{2cm}}\ \text{A}
\]
Qual é o valor de \(\Delta I_L\)?

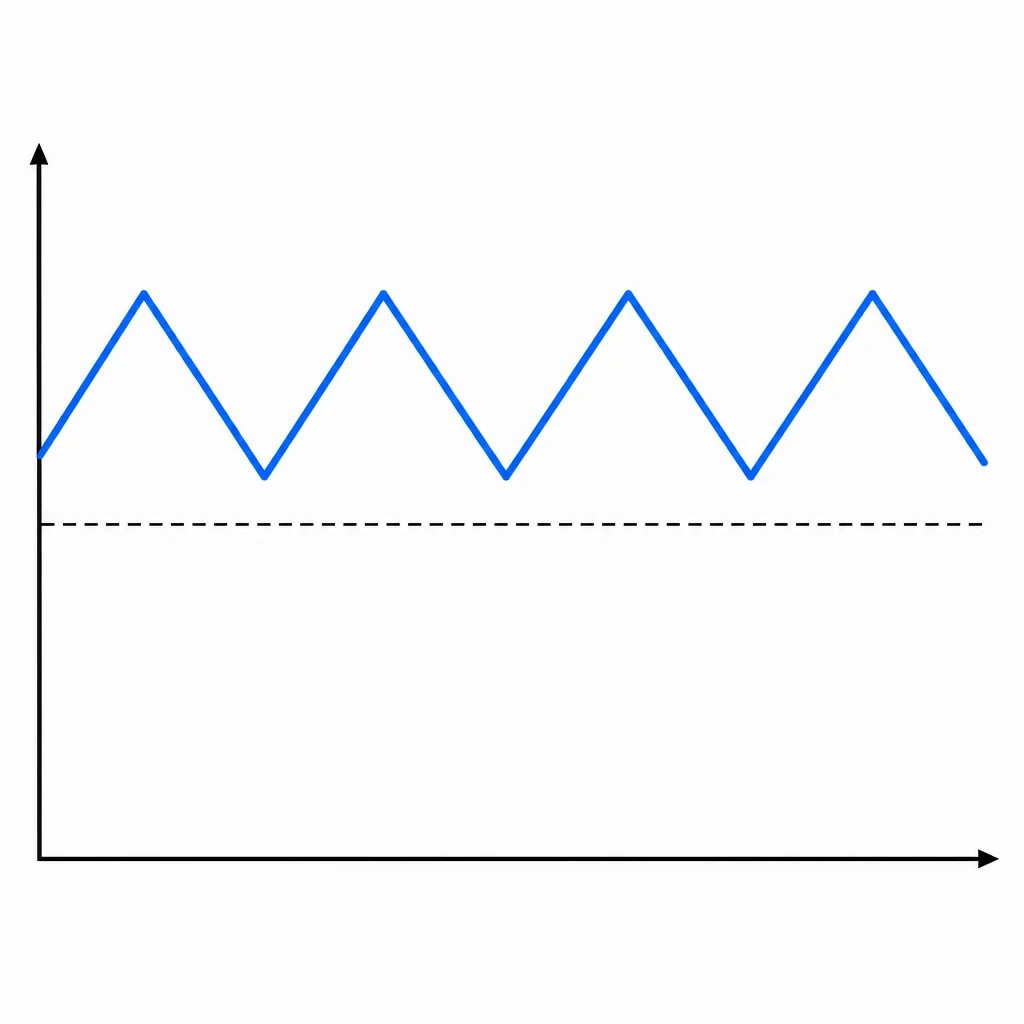

Qual traçado representa a corrente do indutor em condução contínua? Considere a linha horizontal como o nível de 0 A.
Selecione o traçado correto.
Passo 5 de 8
Use a repetição da corrente para interpretar o balanço volt-segundo do indutor em regime permanente.
Em regime permanente periódico, a forma de onda se repete a cada período de chaveamento. Assim, embora a corrente do indutor suba em um intervalo e desça no outro, ela termina o período no mesmo valor em que começou.
Por isso, a variação total é nula:
ΔI_ligada + ΔI_desligada = 0
Isso não quer dizer que a corrente seja constante. Em condução contínua, ela pode ter uma rampa de subida e outra de descida, mas permanece positiva e retorna ao mesmo ponto ao fim de cada ciclo.

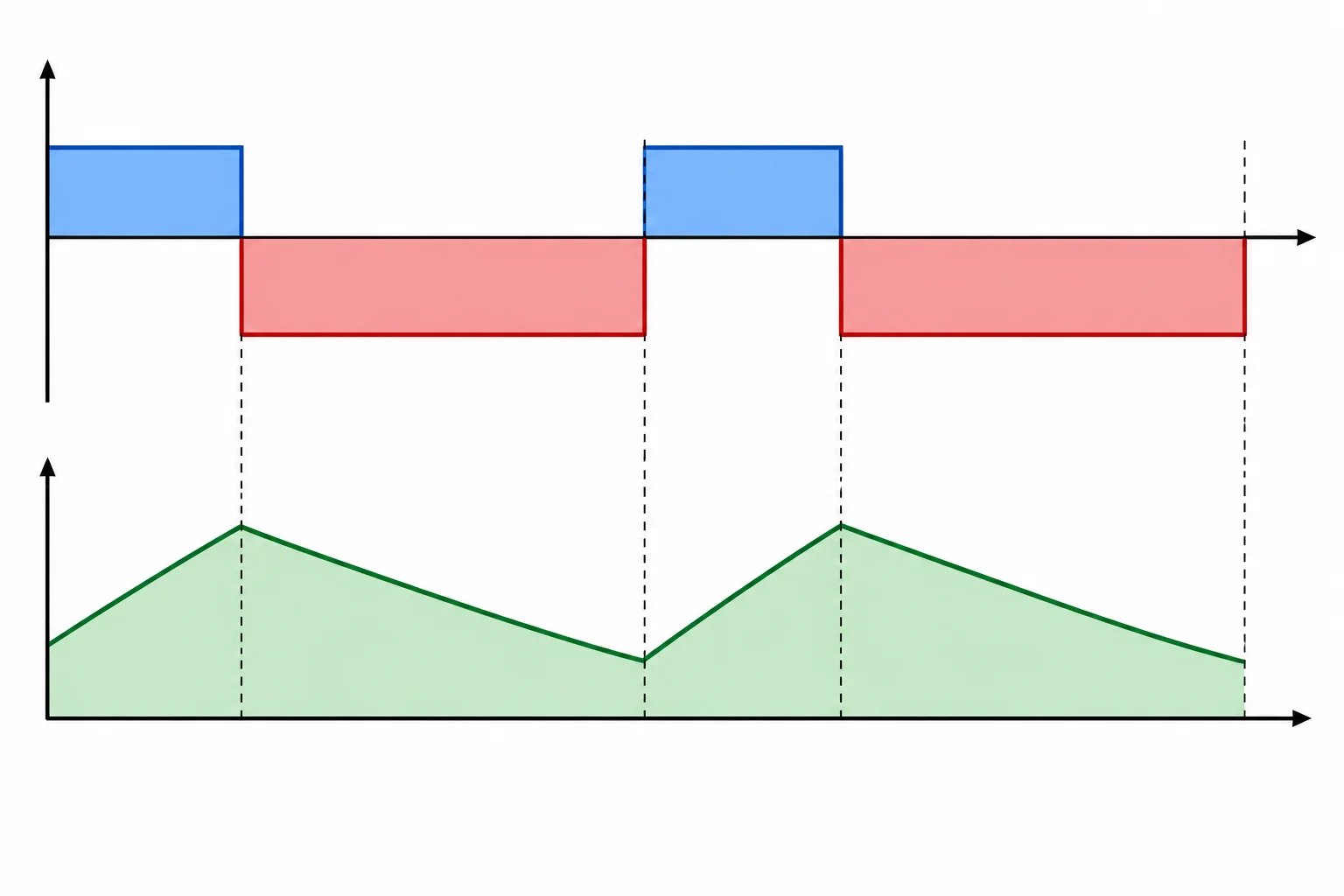

Áreas de tensão com sinais opostos se compensam; por isso, a corrente líquida não muda ao final do período.
Como ΔI = V_L × Δt/L, a condição de variação total nula pode ser escrita sem calcular a corrente diretamente:
V_L,ligada × t_ligada + V_L,desligada × t_desligada = 0
Esse é o balanço volt-segundo do indutor. Como a indutância é a mesma nos dois intervalos, os produtos tensão × tempo, com seus sinais, precisam se cancelar.
Em outras palavras: a tensão média no indutor ideal é zero ao longo de um período completo.
Dica
Não confunda tensão média nula com tensão instantânea nula. Durante o ciclo, o indutor recebe uma tensão positiva em um intervalo e negativa no outro. A média só é zero quando se considera o período inteiro.
Exemplo
Considere dois intervalos em um ciclo:
Somando as áreas assinadas:
+24 V·µs + (−24 V·µs) = 0
Os intervalos têm durações diferentes, mas a tensão positiva tem magnitude maior. O resultado é uma corrente que aumenta no primeiro intervalo e diminui exatamente o que aumentou no segundo.
Atenção
Organize o raciocínio do regime permanente periódico, da primeira condição à conclusão.
A sequência correta liga a repetição da corrente ao balanço volt-segundo.
Escreva pelo menos 80 caracteres (0/80).
Atenção
Coloque as afirmações na ordem lógica.
Ordene as etapas que demonstram o balanço volt-segundo.
Um indutor tem +6 V durante 2 µs e −3 V durante 4 µs. Complete: a soma dos volt-segundos é {{blank}}.
Passo 6 de 8
Use o balanço volt-segundo para obter e aplicar a relação ideal entre ciclo de trabalho e tensões do buck.
O ciclo de trabalho é a fração do período em que a chave permanece ligada:
D = t_ligada/T
t_desligada = (1 − D) × T
Já a frequência informa quantas vezes o ciclo se repete por segundo:
f_chaveamento = 1/T
Assim, D responde “por qual fração do ciclo?”, enquanto f responde “com que frequência o ciclo se repete?”.

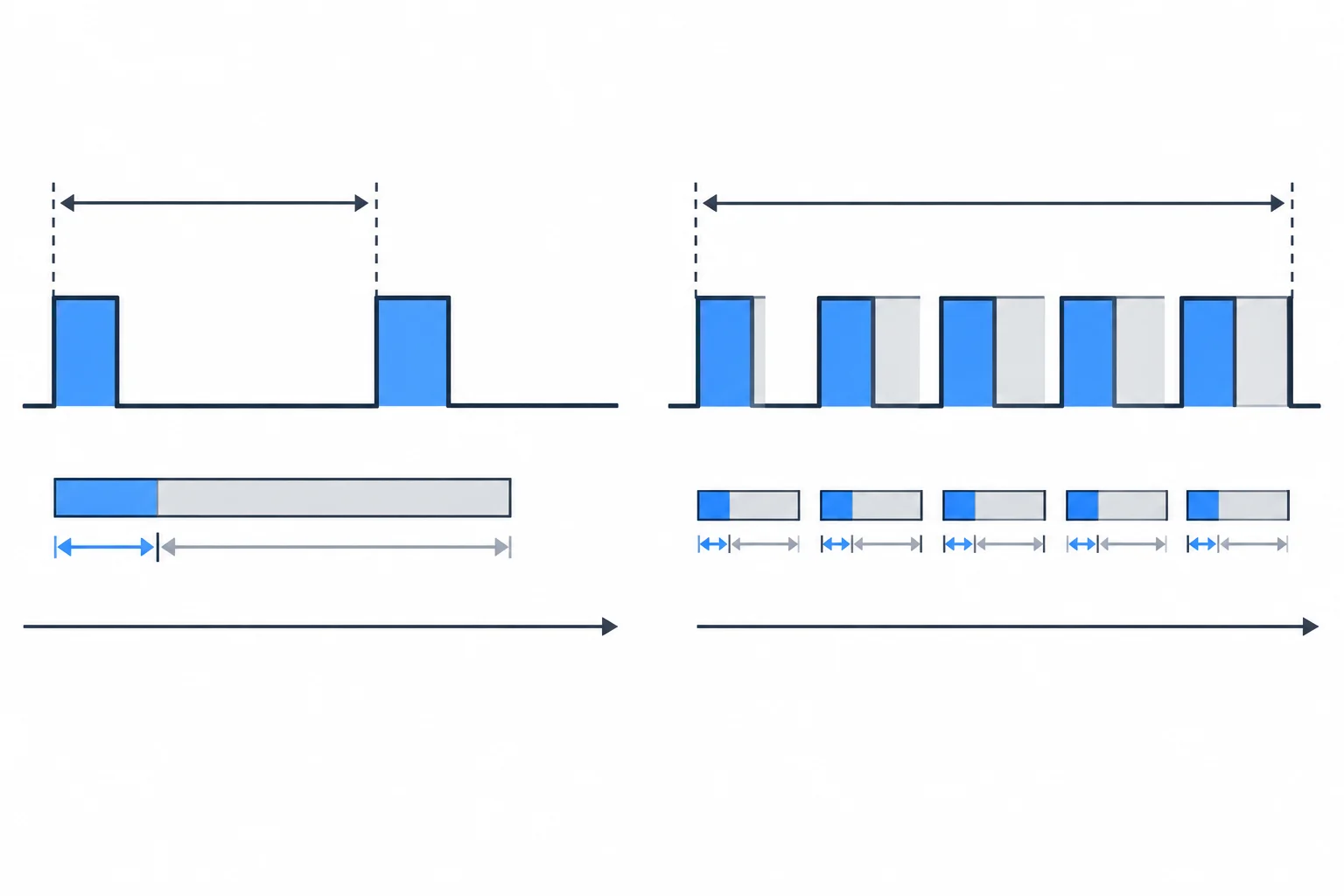

A proporção ligada/desligada pode ser a mesma mesmo quando há mais ciclos no mesmo intervalo de tempo.
Dica
Para uma mesma frequência, aumentar D alonga t_ligada e encurta t_desligada. Para um mesmo D, aumentar f reduz T e encurta os dois intervalos na mesma proporção.
No buck ideal em condução contínua e regime permanente, o balanço volt-segundo já estudado é:
(V_entrada − V_saída) × t_ligada + (−V_saída) × t_desligada = 0
Substituindo t_ligada = D × T e t_desligada = (1 − D) × T:
(V_entrada − V_saída) × D × T − V_saída × (1 − D) × T = 0
Ao simplificar, T se cancela e resta:
V_saída = D × V_entrada
Logo, para estimar o ciclo de trabalho ideal:
D = V_saída/V_entrada
Aqui, V_saída representa o valor médio da saída.
Atenção
A relação depende de hipóteses importantes: componentes ideais, regime permanente periódico e corrente do indutor positiva durante todo o ciclo. Ela é uma estimativa do valor médio, não uma afirmação de que a tensão instantânea não tenha ondulação.
Exemplo
Deseja-se converter 12 V em 5 V no modelo ideal.
D = V_saída/V_entrada = 5/12 = 0,417
Portanto, a chave deve ficar ligada por aproximadamente 41,7% de cada período.
Se f_chaveamento = 100 kHz, então T = 1/f = 10 µs.
Mantendo D = 41,7%, uma frequência de 200 kHz faria o período cair para 5 µs: t_ligada seria cerca de 2,08 µs. A relação ideal de tensão média continuaria apontando para 5 V.
Isso não permite concluir que a ondulação será igual: seus valores dependem também dos componentes, assunto dos próximos estudos.
Para obter 3,3 V a partir de 12 V no buck ideal em condução contínua, o ciclo de trabalho D é de ____ %.
Um buck ideal reduz 24 V para 6 V e chaveia a 50 kHz. Qual alternativa descreve corretamente o comando?
Passo 7 de 8
Identifique quando a relação ideal do buck serve apenas como primeira estimativa e reconheça limites de modo de condução, componentes reais, transientes e comando da chave.

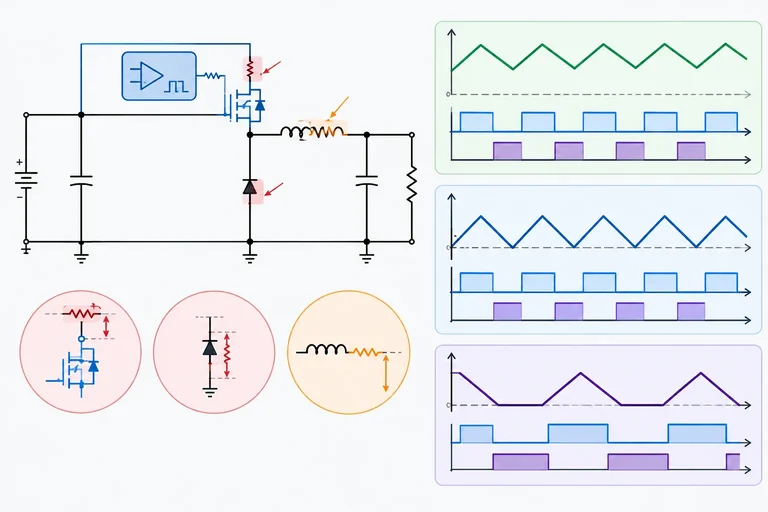

Até aqui, a relação ideal V_saída = D × V_entrada foi útil porque assumimos: componentes ideais, regime permanente periódico e condução contínua. Use essas condições como uma lista de verificação antes de tratar o resultado como estimativa inicial.
Se uma delas não for válida, a fórmula ainda pode orientar uma primeira análise, mas não prevê sozinha a tensão de saída real.
A fórmula ideal descreve uma condição específica, não uma garantia de desempenho para qualquer buck.

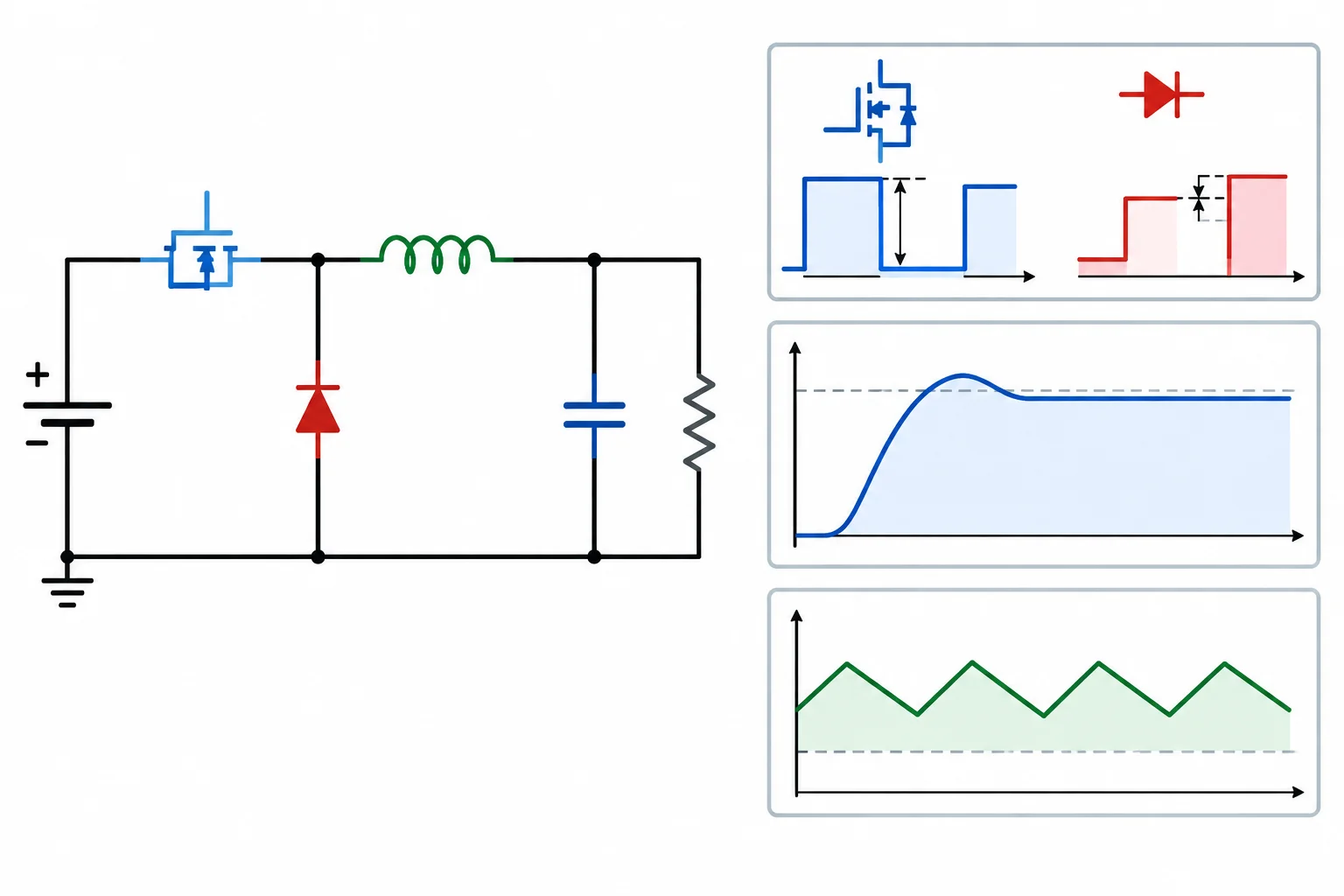

Perdas, transientes e mudança de modo são exemplos de situações que exigem análise adicional.
Componentes reais têm resistências e quedas de tensão. A chave conduzindo, o diodo em condução, o enrolamento do indutor e as conexões dissipam parte da energia. Portanto, a saída real pode diferir de D × V_entrada.

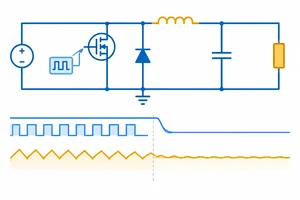

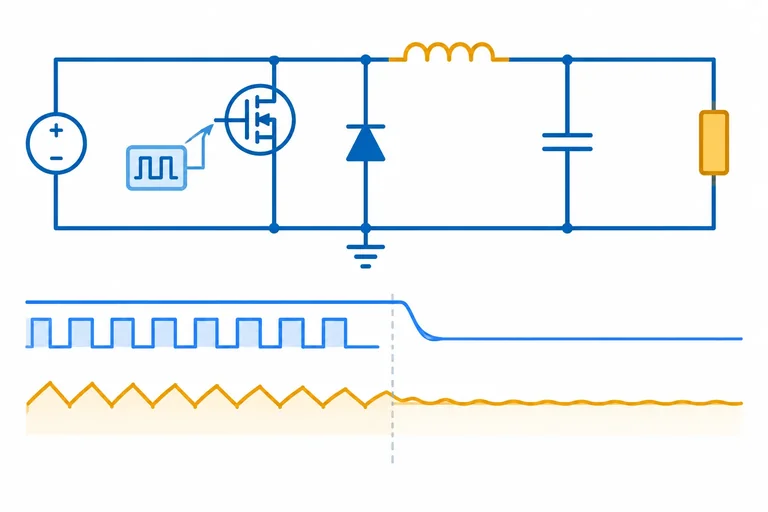

Além disso, partida e mudanças de tensão de entrada, carga ou comando são transientes. Nesses momentos, corrente e tensão ainda não repetem o mesmo ciclo; a relação de regime permanente não descreve toda a evolução.
Atenção
Não corrija a fórmula ideal por conta própria com uma queda “típica” fixa. As quedas dependem de corrente, temperatura, componente e condições de chaveamento. As estimativas de perdas serão tratadas adiante.
Quando a corrente do indutor fica positiva o ciclo inteiro, há condução contínua. Se ela chega a zero, observe por quanto tempo permanece ali: isso define o limite ou a condução descontínua.
| Forma da corrente | Condição | Uso de V_saída = D × V_entrada |
|---|---|---|
| Acima de zero | Condução contínua | Estimativa ideal aplicável, sob as demais hipóteses |

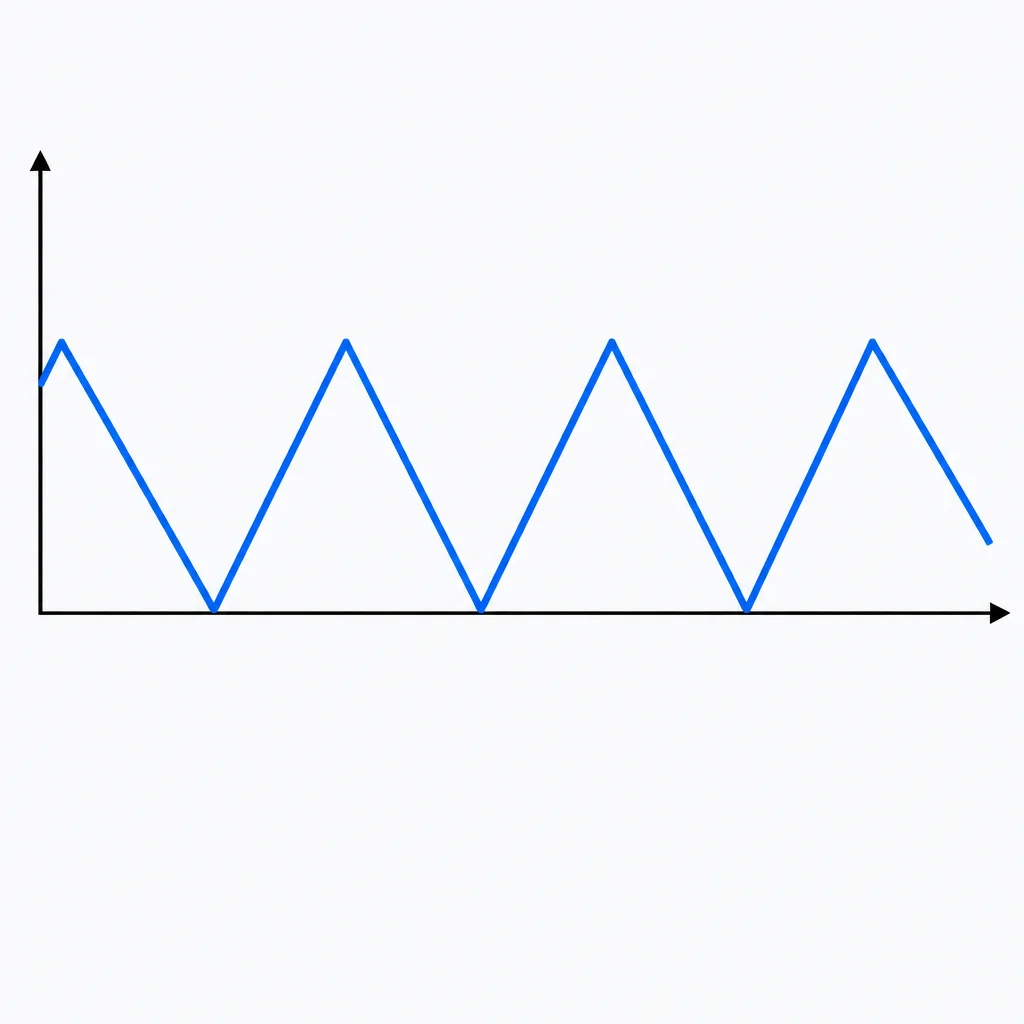

| Toca zero em um instante | Limite entre modos | Caso de fronteira; requer atenção |
| Fica em zero por um trecho | Condução descontínua | Relação ideal não é suficiente |
No buck não síncrono, não prolongue a rampa de corrente para valores negativos. Quando a corrente do indutor cai a zero, o diodo deixa de conduzir; a corrente não inverte pelo mesmo caminho.

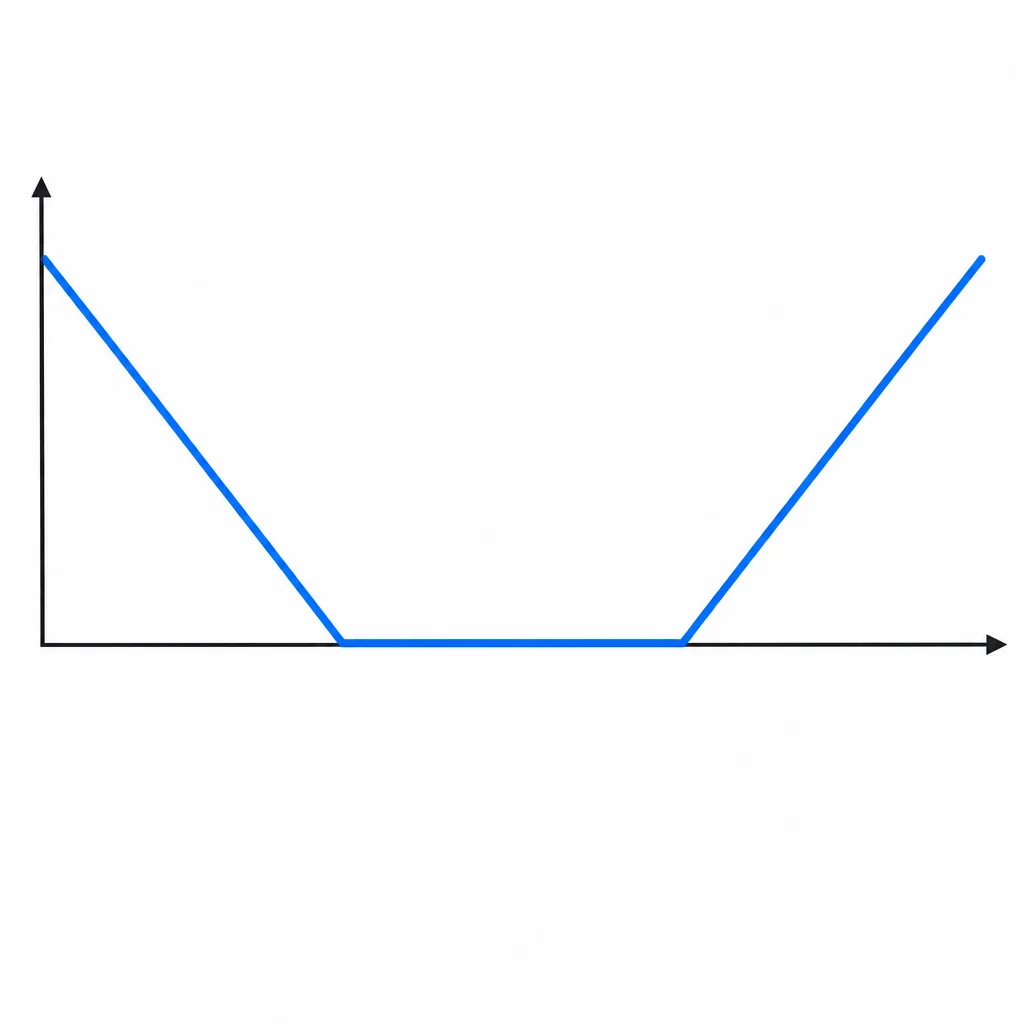

Um trecho horizontal em zero é a evidência visual de condução descontínua. Nesse modo, a saída também depende de outras condições do circuito, e não apenas de D e V_entrada.

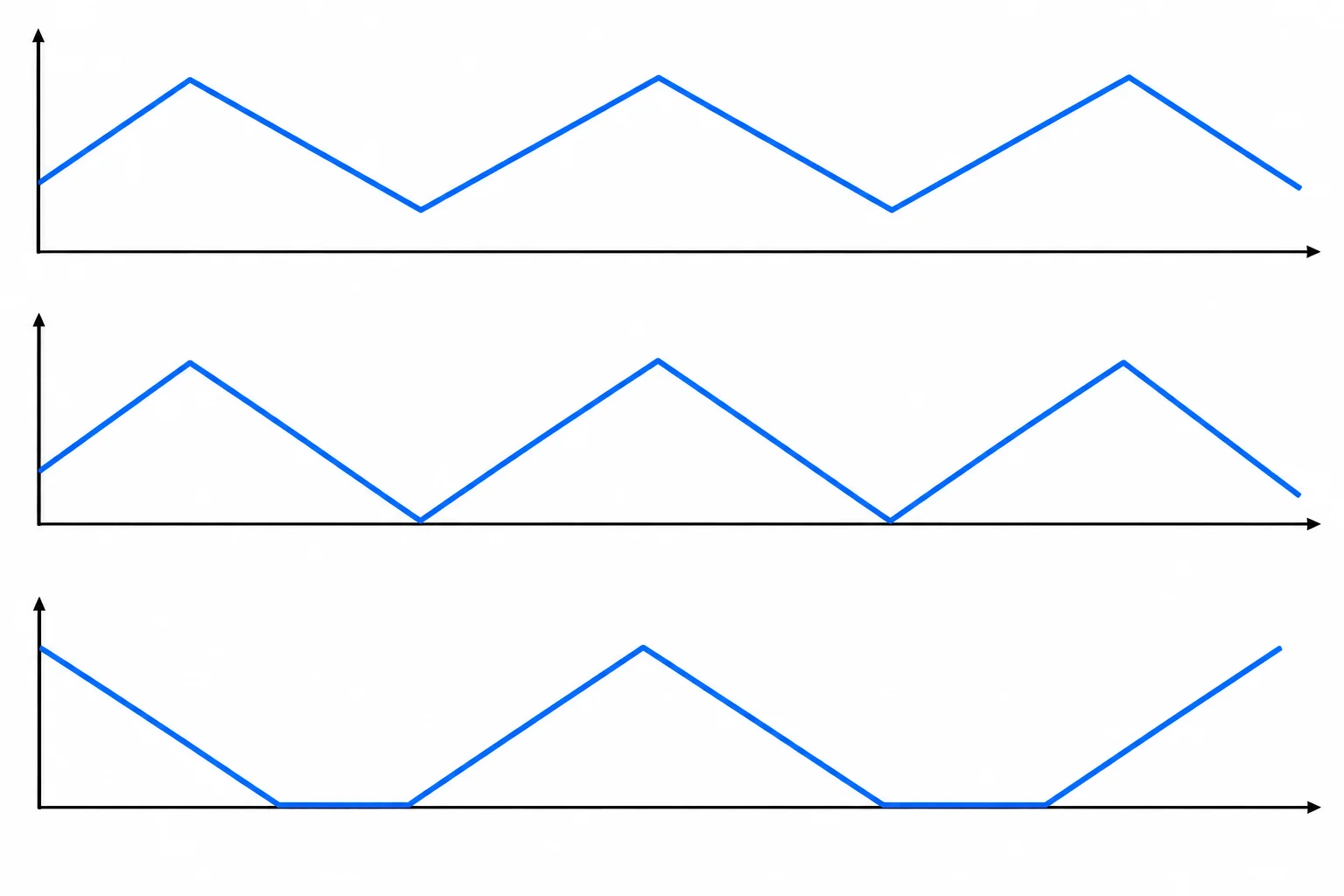

Compare o vale da corrente do indutor com a linha de zero.
Só o terceiro caso mostra um intervalo de corrente nula: condução descontínua.
Uma medição mostra que a corrente do indutor permanece positiva, mas a saída medida é menor que o valor estimado por D × V_entrada. Qual explicação é compatível com o modelo estudado?
Escreva pelo menos 30 caracteres (0/30).
Atenção
Uma chave superior de buck não deve ter seu gate ligado diretamente a um GPIO. O esquema estudado mostra o caminho funcional de potência, mas não substitui o circuito de comando.
O regulador ou driver apropriado deve comandar a chave com níveis de gate e temporização compatíveis com sua posição no lado positivo da alimentação. Isso contribui para uma operação segura e controlada.
Verdadeiro ou falso: em um buck real, é adequado ligar o gate da chave superior diretamente a um GPIO, desde que o ciclo de trabalho calculado seja menor que 100%.
Passo 8 de 8

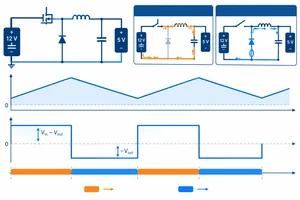

Aplique o modelo ideal a um buck de 12 V para 5 V, verificando os percursos, as rampas de corrente, o ciclo de trabalho e as condições de validade da conclusão.

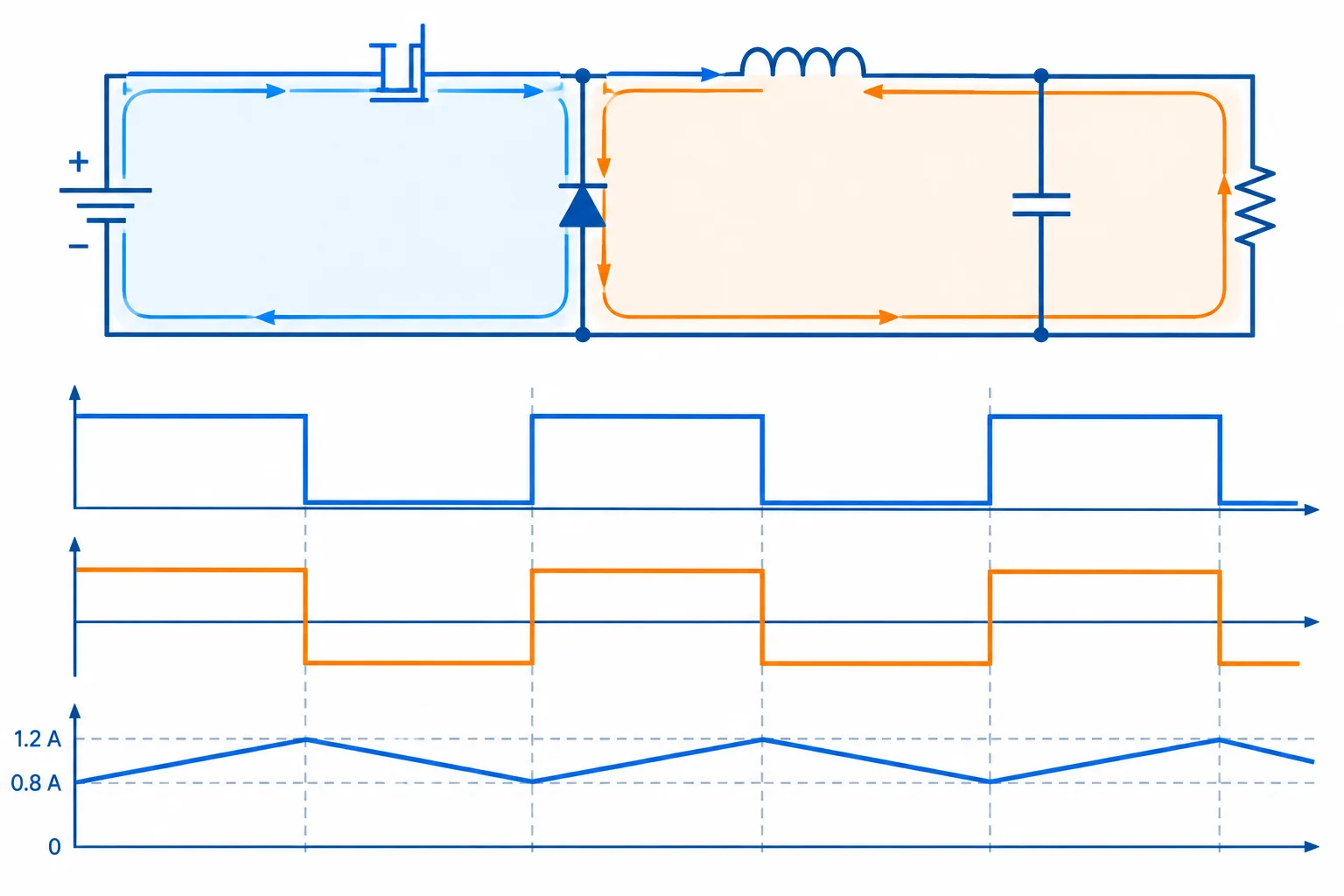

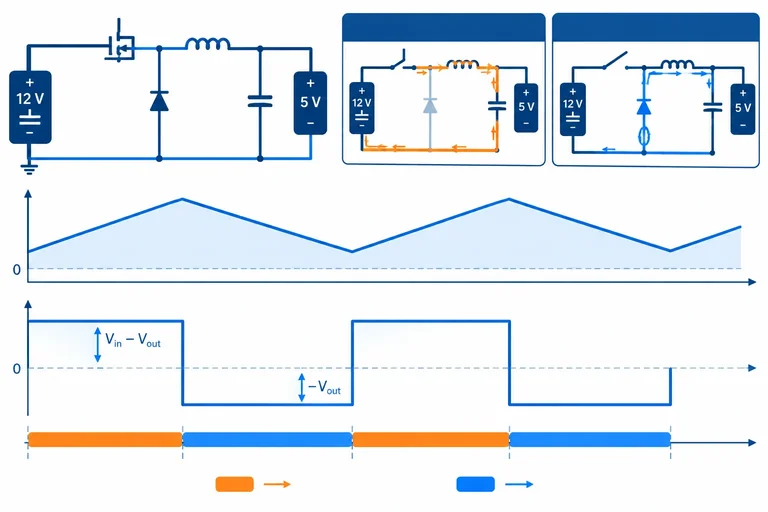

Considere um buck não síncrono ideal, em regime permanente, com V_entrada = 12 V e V_saída = 5 V. A corrente do indutor varia de 0,8 A a 1,2 A e não chega a zero.
Este dado é evidência de condução contínua. Agora, reúna a análise completa: identifique o caminho de corrente em cada intervalo, associe a tensão do indutor à rampa de corrente e confira se o ciclo de trabalho é coerente.
No intervalo ligado, a fonte participa do percurso e a corrente sobe. No desligado, o diodo fecha o laço de recirculação e a corrente desce sem zerar.
Associe cada intervalo às suas características no caso de 12 V para 5 V. Use a convenção já estudada: V_L = V_nó − V_saída e corrente positiva do indutor em direção à saída.
Faça as associações entre o estado da chave e a análise correspondente.
Toque em um item e depois no par correspondente.
Para o buck ideal em condução contínua:
D = V_saída / V_entrada = 5 / 12 ≈ 0,417
Assim, a chave fica ligada durante aproximadamente 41,7% de cada período. Nesse tempo, o indutor recebe +7 V; nos 58,3% restantes, recebe −5 V.
A coerência com o balanço volt-segundo pode ser conferida por:
(+7 V) × (5/12)T + (−5 V) × (7/12)T = 0
As contribuições assinadas se cancelam. Portanto, a corrente que sobe de 0,8 A a 1,2 A volta a cair para 0,8 A ao final do ciclo.
Complete o ciclo de trabalho ideal do caso: D = 5/12 = ____.
Escreva uma conclusão curta para o caso de 12 V para 5 V. Inclua:
Escreva pelo menos 180 caracteres (0/180).
Resumo
Parabéns! Você concluiu: Funcionamento do buck em condução contínua
Você analisou os dois intervalos de um buck, associou tensão e corrente no indutor, calculou o ciclo de trabalho ideal e delimitou as condições dessa previsão.
