Diagnóstico de divergências em circuitos resistivos

Antes de procurar uma causa, separe o significado de cada número. Neste tutorial, os casos usam apenas circuitos resistivos de baixa energia, alimentados por fonte isolada de até 12 Vcc com limitação de corrente.

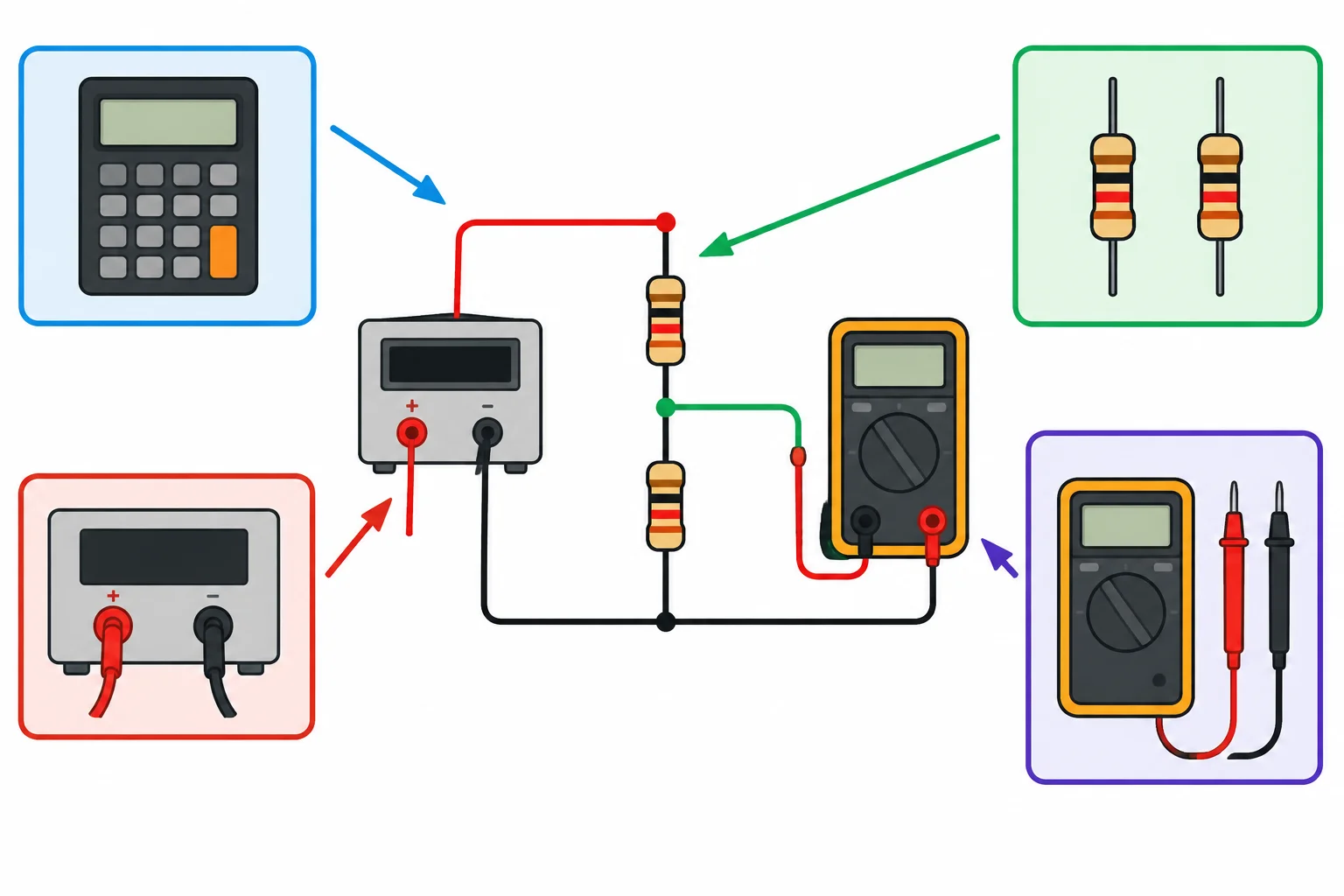

O valor calculado com resistores nominais e uma alimentação assumida é uma previsão. A tensão realmente presente nos terminais de entrada é uma condição real. Já o número no multímetro é uma leitura observada, válida somente para os pontos, a referência e a configuração usados.

Esses registros podem ser parecidos, mas não são o mesmo dado. Ainda não vamos decidir se uma diferença é aceitável nem qual seria sua causa.

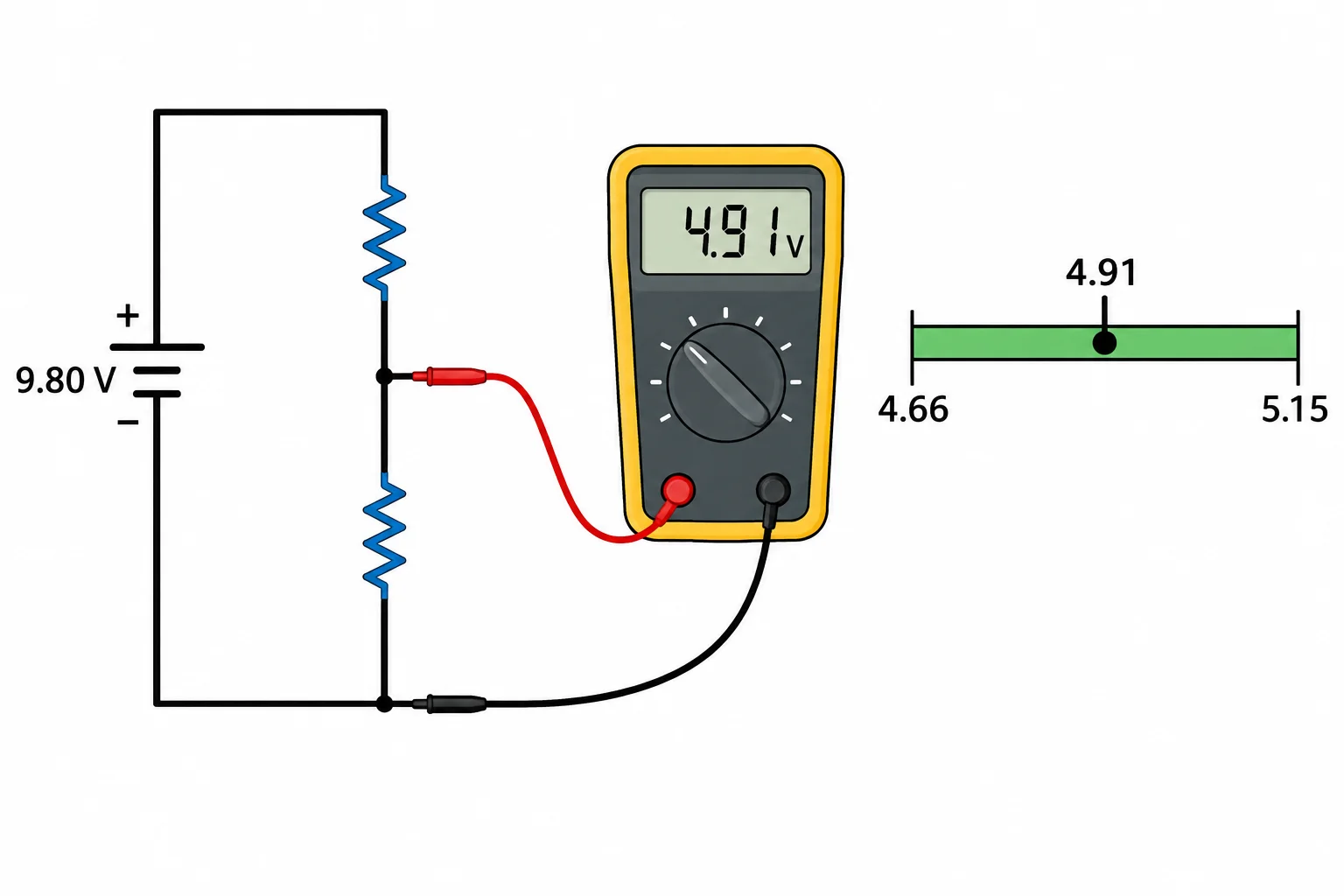

Caso-base: dois resistores nominais de 1,0 kΩ formam um divisor. O cálculo com alimentação nominal de 10,0 V prevê 5,00 V em Vout. Na montagem, a alimentação medida entre +V e 0 V é 9,80 V. Com o voltímetro em tensão contínua, ponta preta em 0 V e ponta vermelha em Vout, a leitura é 4,91 V.

Guarde cada valor com sua origem; isso evita comparar uma previsão nominal com uma leitura feita em outra condição.

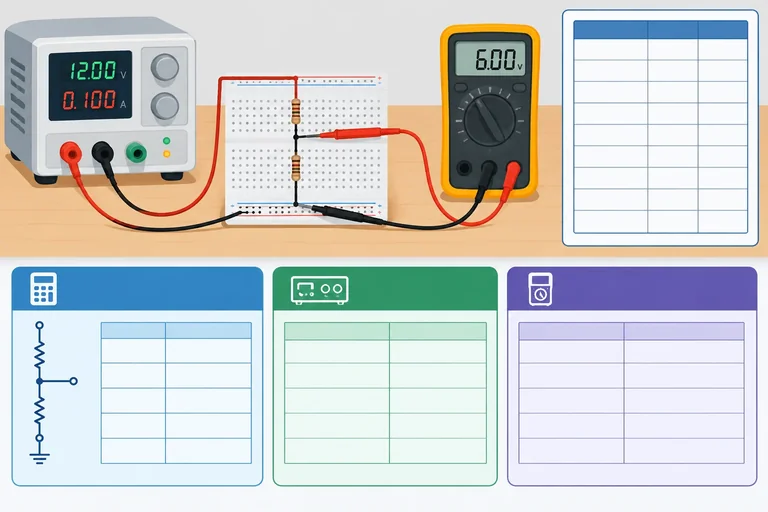

Uma tabela de evidências torna uma comparação verificável. Para cada medição, registre a grandeza e os pontos envolvidos, a referência, a unidade, o valor previsto, o valor medido e a condição da leitura.

A condição informa o que estava conectado e como o instrumento foi usado. Neste caso, ela inclui a presença ou ausência de carga externa, a saída da fonte habilitada, a função de tensão contínua e os bornes COM e V/Ω. Sem esses dados, um número isolado pode ser ambíguo.

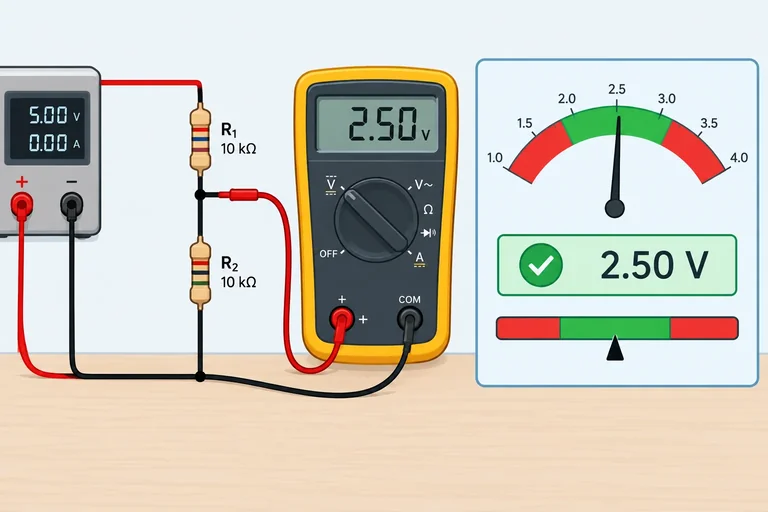

Compare uma leitura com a faixa prevista nas condições reais, não apenas com o valor nominal.

No divisor do caso-base, R superior = 1 kΩ e R inferior = 1 kΩ, ambos com tolerância de ±5%. A saída nominal seria 5,0 V se a alimentação fosse 10,0 V. Porém, a tensão realmente medida nos terminais de entrada é 9,80 V.

Com essa alimentação e as tolerâncias já conhecidas, a faixa prevista para a saída é 4,66 V a 5,15 V. É essa faixa que será usada para julgar a leitura.

Uma diferença em relação ao nominal não é, sozinha, um defeito. No exemplo, 4,91 V é diferente de 5,00 V, mas está dentro da faixa de 4,66 V a 5,15 V.

Também observe o que o caso informa sobre a leitura. Se o multímetro mostra passos de 0,01 V e o limite declarado para essa medição é ±0,02 V, diferenças muito pequenas perto de uma fronteira precisam dessa informação para serem interpretadas. Isso não é um orçamento formal de incerteza: é apenas usar os limites fornecidos antes de concluir algo.

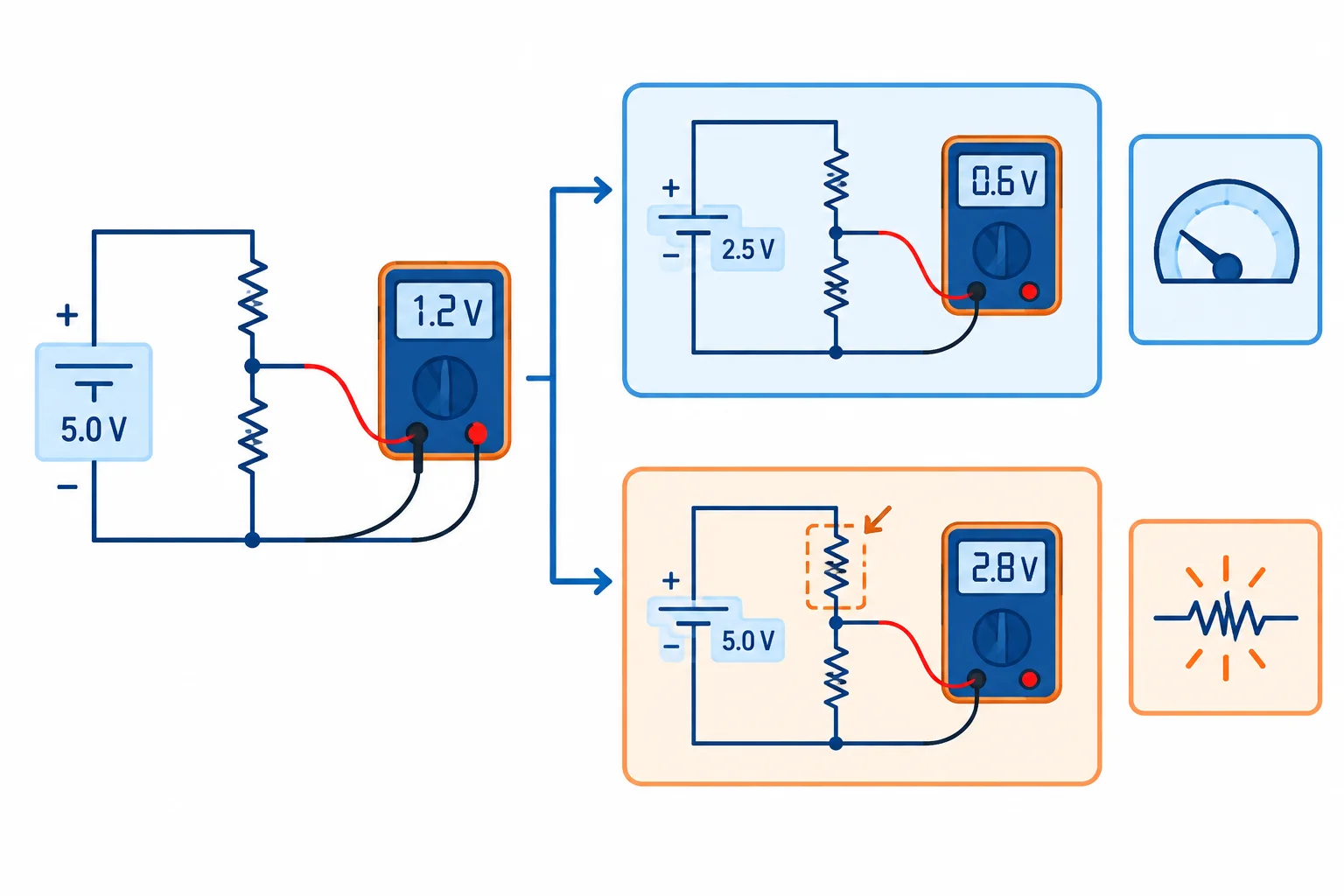

Um sintoma é o que foi observado: por exemplo, “a saída medida foi 3,2 V, abaixo do previsto”. Uma hipótese é uma possível explicação: “a tensão que chega ao circuito está menor que a esperada” ou “o resistor inferior não tem o valor considerado no cálculo”.

Não trate o sintoma como diagnóstico. Mais de uma causa pode produzir uma leitura parecida. O próximo passo é escolher uma verificação que gere resultados diferentes para essas hipóteses.

Use poucas hipóteses, ligadas ao sintoma e às condições já registradas. Antes de medir, descreva o teste:

1. Grandeza: o que será medido?
2. Pontos: entre quais pontos ou em qual componente?
3. Estado: circuito energizado ou totalmente desconectado da alimentação?
4. Previsões: qual resultado favorece ou enfraquece cada hipótese?

Um teste que teria o mesmo resultado para todas as hipóteses não ajuda a escolher entre elas. Repetir a leitura de saída nas mesmas condições pode confirmar que ela se repete, mas não separa causas.

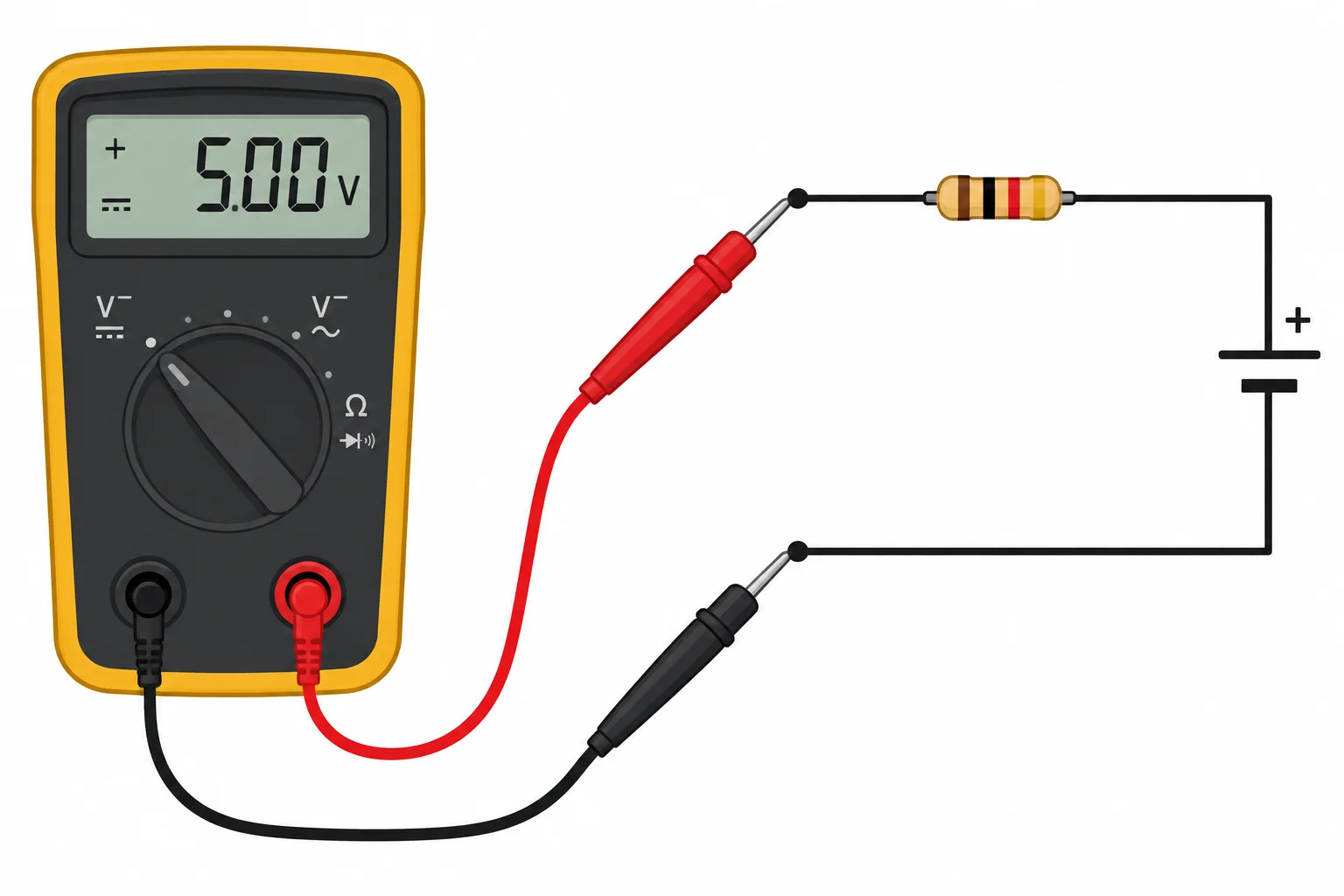

Antes de suspeitar dos resistores ou da montagem, confira a própria medição. Para uma tensão contínua, verifique: função de Vcc, bornes COM e V/Ω, escala compatível, ponta preta na referência escolhida e ponta vermelha no ponto sob teste. Confirme também o sinal da leitura: uma leitura negativa pode indicar apenas que as pontas estão invertidas.

Registre qual é a referência. “2,0 V” só tem significado completo quando se sabe entre quais dois pontos foi medido.

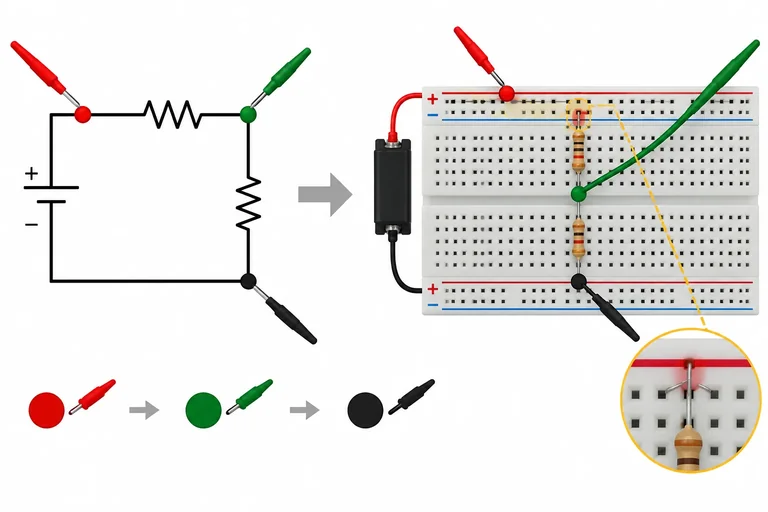

Compare três tensões usando a mesma referência: o ajuste indicado na fonte, a tensão nos terminais de saída e a tensão na entrada do circuito. Essa sequência separa ajuste, saída da fonte e conexão até a montagem.

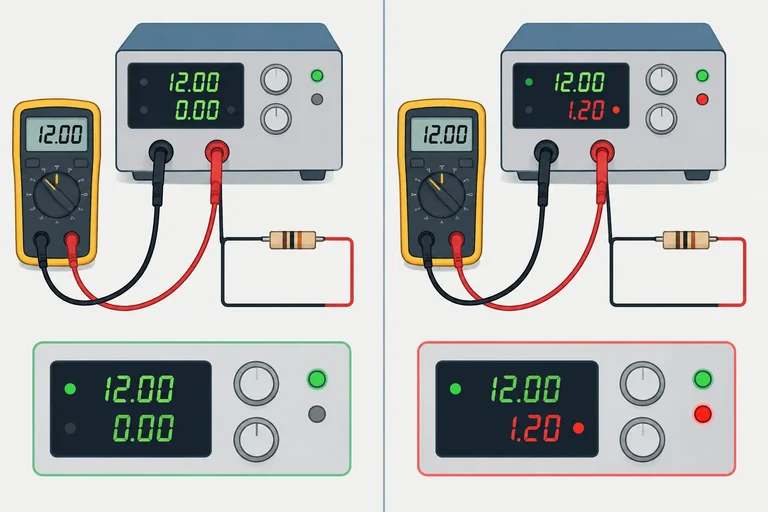

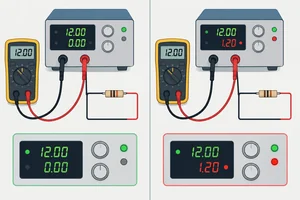

CV indica que a fonte está regulando tensão; CC indica que ela atingiu o limite de corrente. Se a fonte está em CC e a tensão caiu, não conclua automaticamente que existe um curto: o limite ajustado pode estar abaixo dos 9 mA previstos, ou o circuito pode estar solicitando corrente excessiva. A próxima ação é comparar o limite ajustado com o consumo previsto e interromper para investigar com segurança.

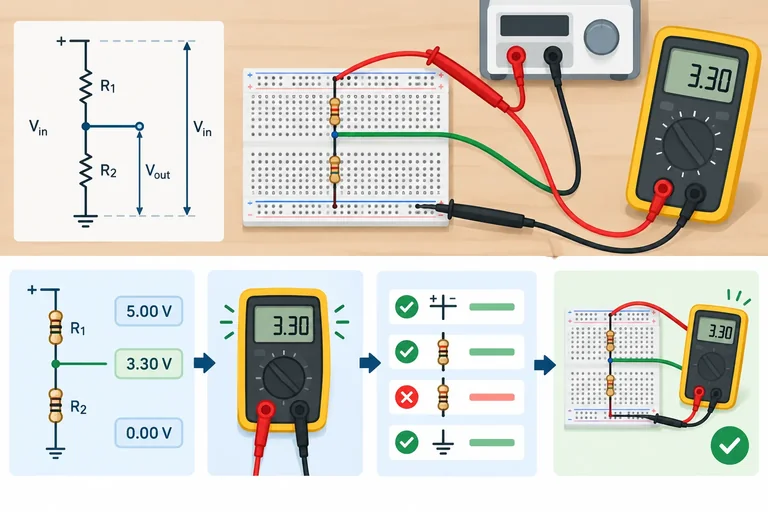

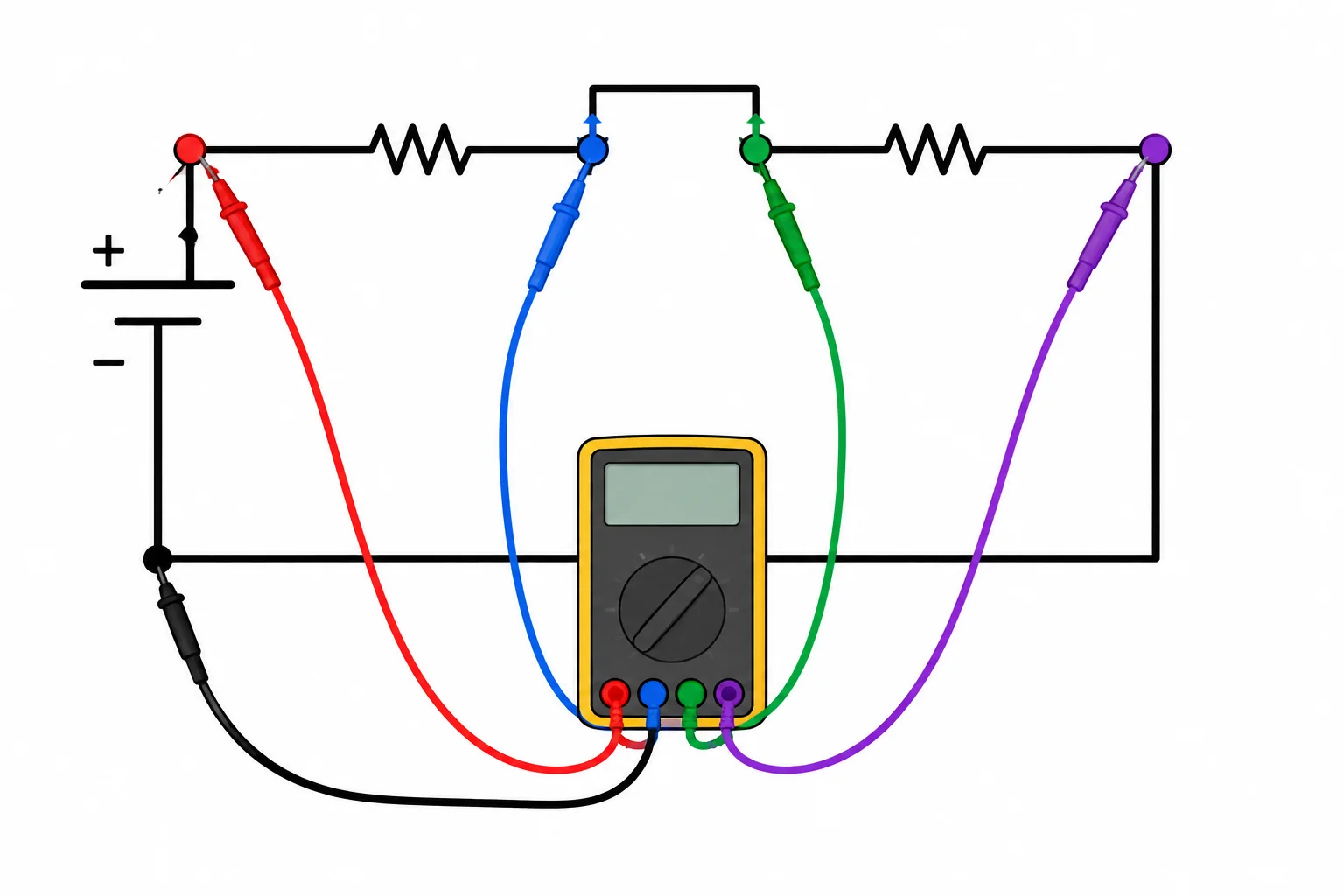

Para rastrear uma divergência, registre cada tensão no próprio esquema usando sempre a mesma referência — neste caso, o terminal negativo da fonte (0 V). Não misture uma tensão de nó com uma queda de tensão medida entre dois terminais de um resistor.

Comece na entrada e avance pelo caminho do circuito. Em cada ponto, compare a leitura com o comportamento previsto. O primeiro ponto incompatível delimita onde investigar; ele ainda não confirma a causa.

As tensões do passo anterior delimitam uma região suspeita; agora, confirme a hipótese com o circuito desligado. Antes de tocar na montagem ou usar continuidade/resistência:

1. Desabilite a saída da fonte.
2. Desconecte toda alimentação externa.
3. Meça tensão entre os pontos que serão testados e confirme ausência de tensão.
4. Só então reposicione pontas, jumpers ou terminais.

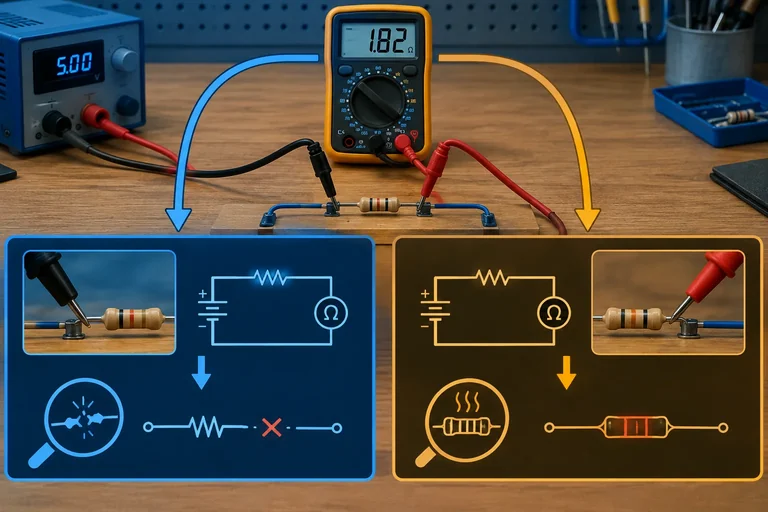

Use o teste mais direto para a hipótese: inspeção para posição e contato; continuidade para verificar um caminho condutor esperado; resistência para conferir um resistor, isolando um terminal se houver caminhos paralelos.

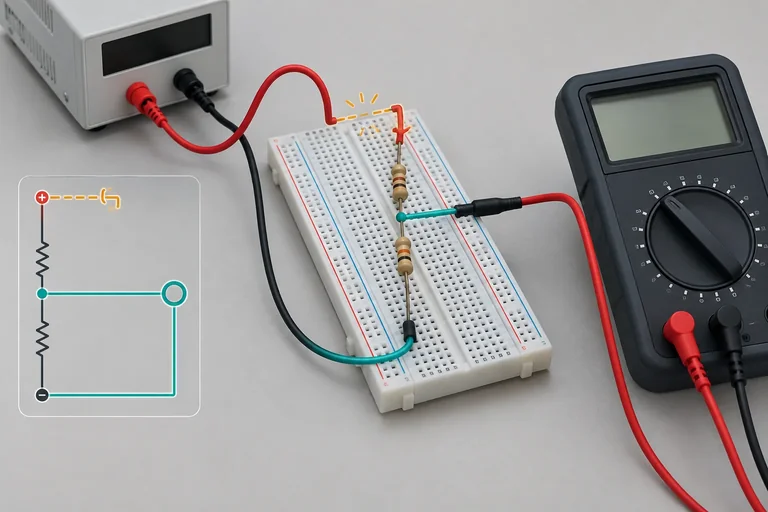

Compare o nó do esquema com os contatos físicos, não apenas com a proximidade visual dos componentes. Na protoboard, um jumper pode parecer ligado e ainda estar em um grupo de contatos diferente; um barramento lateral também pode ser interrompido no meio.

Para investigar um caminho suspeito, coloque as pontas nos dois contatos que o esquema diz que devem pertencer ao mesmo nó. Em seguida, inspecione se o jumper e os terminais realmente chegam a esses contatos.

A imagem mostra dois erros físicos que a inspeção precisa procurar: um jumper deslocado para outro grupo e um barramento interrompido. A continuidade deve ser medida entre os contatos exatos do nó esperado.

Para medir o valor de R2, não confie em uma resistência medida com outros ramos ainda ligados em paralelo. Desconecte um terminal de R2, meça entre seus próprios terminais e compare com a faixa esperada pela tolerância. Assim, você separa resistor de valor incorreto de caminhos alternativos da montagem.

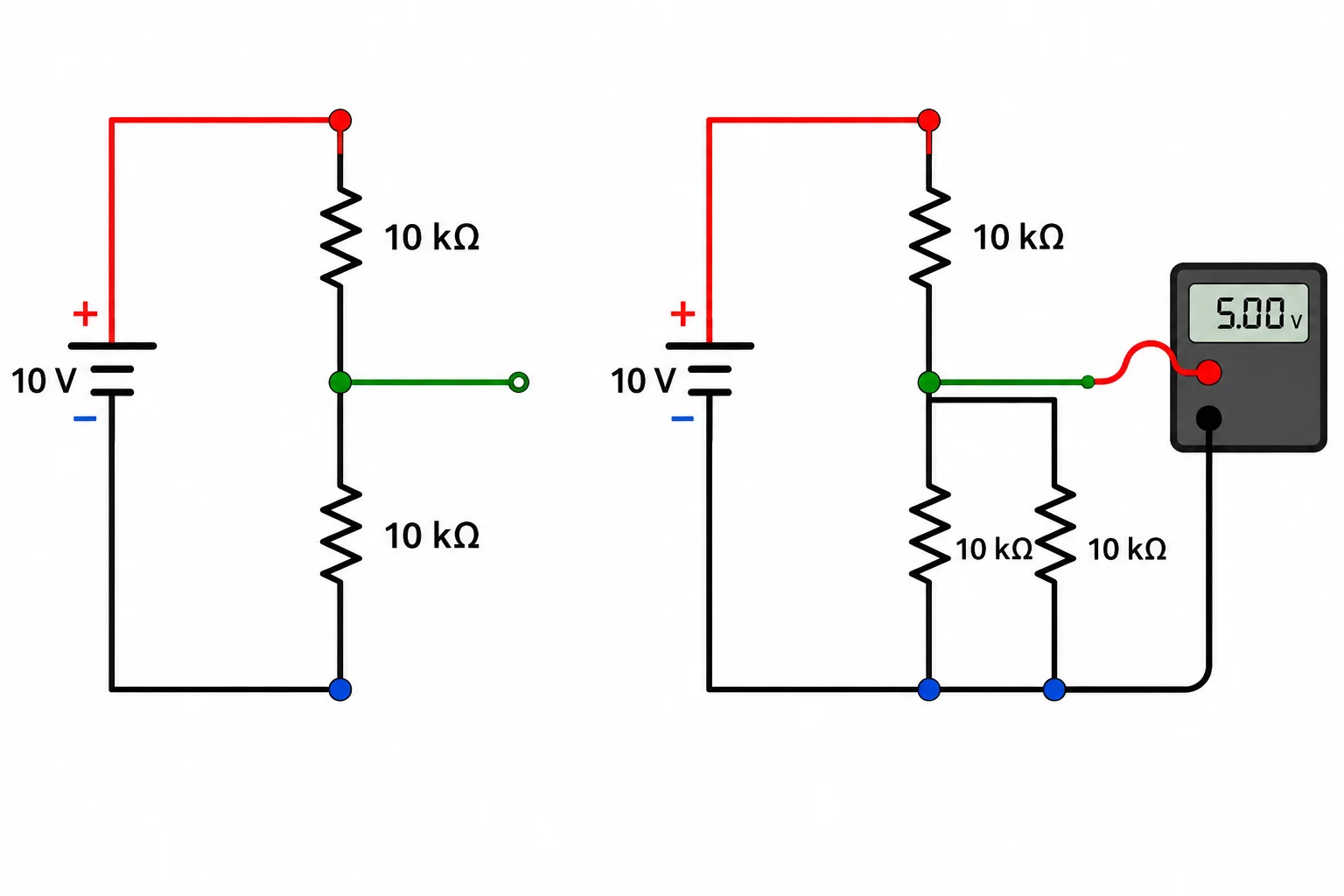

Uma diferença que surge depois de conectar um instrumento ou uma carga pode ser uma mudança real no circuito, e não uma falha de montagem. Compare condições controladas: mesmos pontos de medição, mesma referência e mesma alimentação; altere apenas a presença da carga ou do instrumento.

A pergunta útil não é apenas “o valor mudou?”, mas: a mudança é prevista pelos dados do instrumento ou da carga? Se for, a leitura pode estar correta para o circuito que passou a existir.

Relacione cada conjunto de evidências à interpretação mais apoiada. A terceira situação ainda precisa de investigação: ela não autoriza culpar automaticamente o instrumento.

Uma correção deve responder à evidência obtida, não ser uma troca aleatória de peças. Se a inspeção e a continuidade indicaram um jumper aberto entre dois contatos que deveriam pertencer ao mesmo nó, a ação sustentada é corrigir esse jumper.

Antes de mudar algo, preserve a condição anterior no registro: pontos medidos, referência, configuração do instrumento, condição da carga, tensão de alimentação e leituras. Sem esse retrato do “antes”, uma melhora posterior pode ser só efeito de uma condição de medição diferente.

Faça uma alteração por vez. Primeiro, desabilite a saída da fonte e desconecte a alimentação. Só então corrija a conexão indicada pela hipótese. Depois, confira visualmente a montagem e confirme que o multímetro está preparado para medir tensão: função Vcc, bornes COM e V/Ω e referência correta.

Ao reenergizar, use a limitação de corrente compatível com o consumo previsto e observe o comportamento da fonte. Repita as medições nos mesmos pontos, com a mesma referência e condições comparáveis. Assim, o resultado pode apoiar ou enfraquecer a hipótese que motivou a correção.

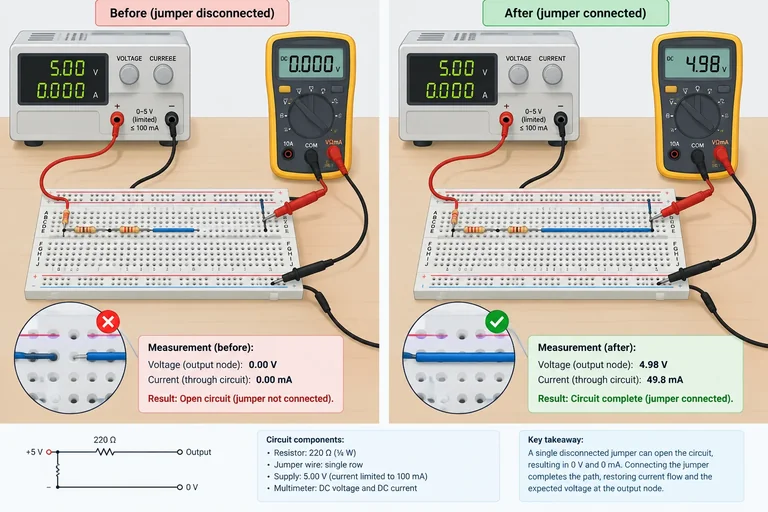

Considere um divisor com R1 e R2 nominais de 1,0 kΩ, alimentado por 5,00 V. Para as tolerâncias e a alimentação medidas neste caso, a faixa prevista para a saída é de 2,38 V a 2,62 V.

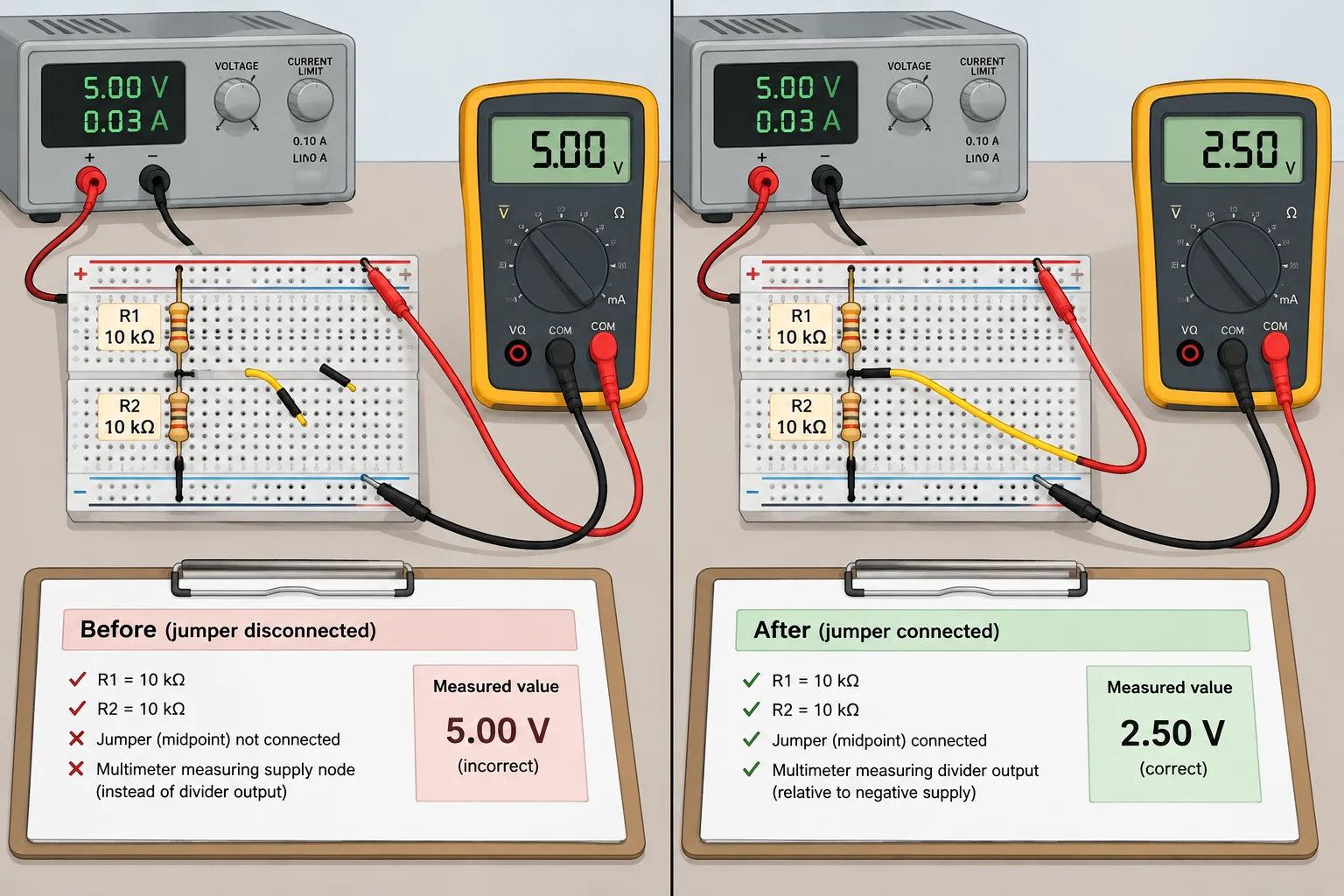

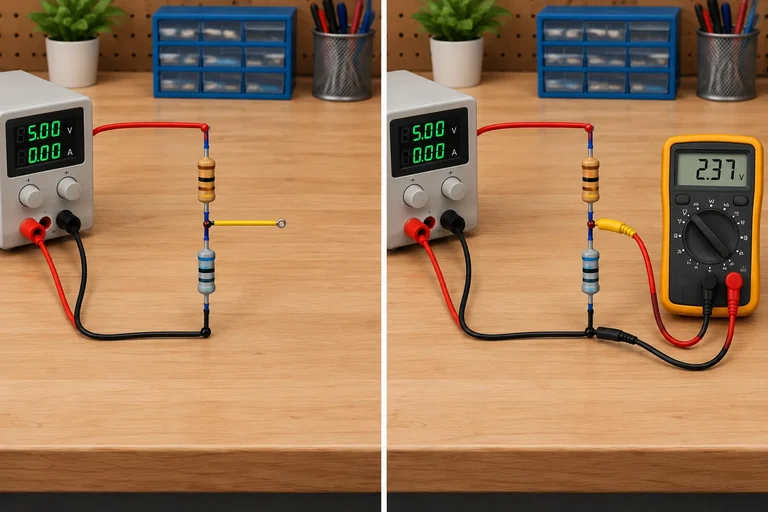

Antes da correção, a inspeção e o teste desenergizado indicaram que o jumper entre o nó de saída e o terminal superior de R2 estava aberto. A única alteração foi reconectar esse jumper. As leituras abaixo foram feitas com o divisor sem carga externa, voltímetro em tensão contínua e ponta preta no terminal negativo da fonte.

Caso final: saída alta demais

Um divisor deveria produzir aproximadamente metade da tensão de entrada. A fonte está ajustada para 10 V, com limite de corrente de 20 mA. Os resistores medidos antes da montagem foram R1 = 998 Ω e R2 = 1004 Ω.

Com esses valores e alimentação de 10,00 V, a previsão é aproximadamente 5,02 V em Vout e 5,00 mA no circuito. Compare as leituras usando sempre o nó 0 V como referência.

A fonte entrega 10,00 V e a entrada também mede 10,00 V; portanto, não há evidência de queda na alimentação. Vout igual à entrada, junto de corrente praticamente nula, é compatível com interrupção no caminho entre Vout e 0 V.

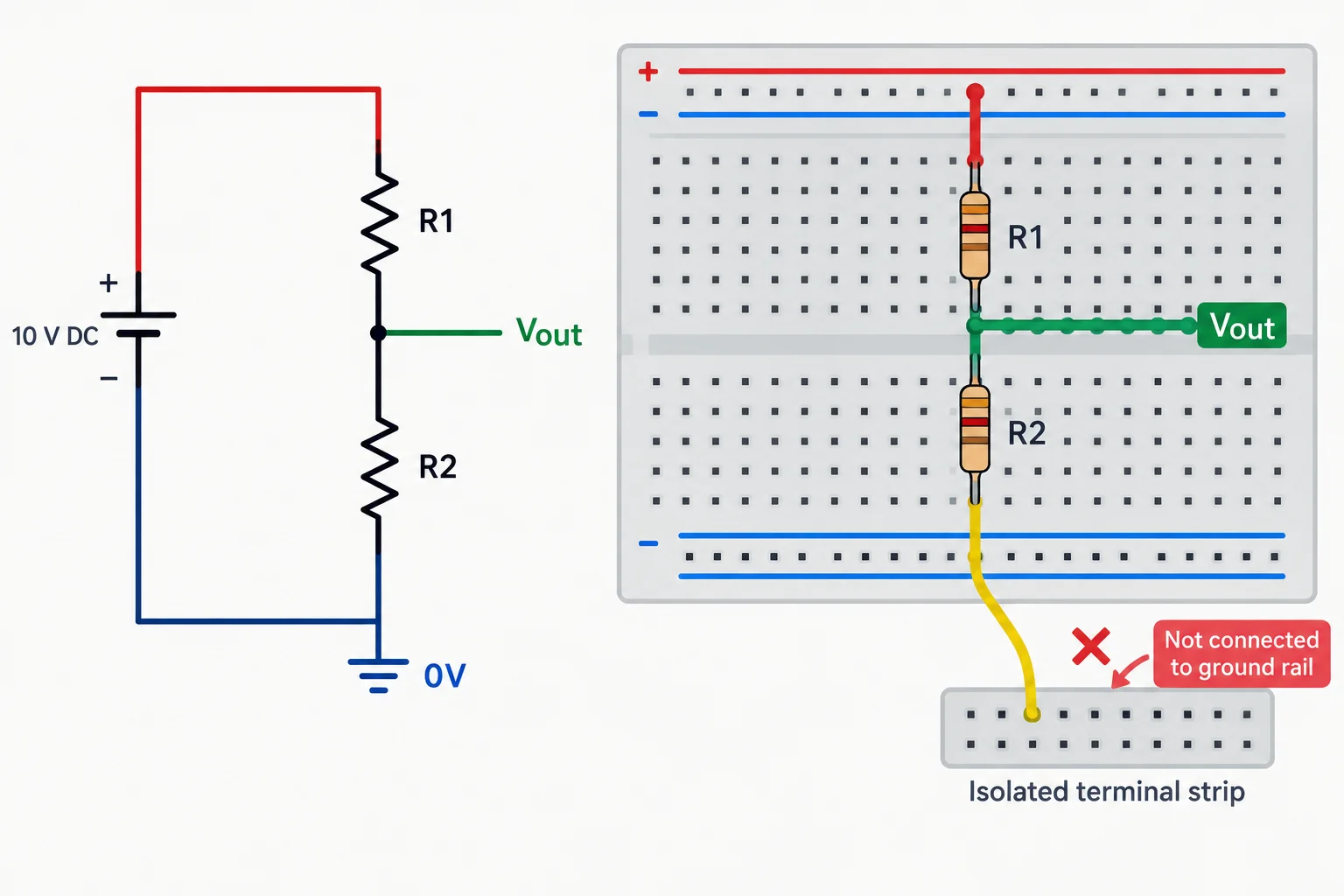

Duas hipóteses ainda plausíveis são: R2 está aberto ou o terminal inferior de R2 foi conectado ao grupo errado da protoboard. Um teste que as diferencia é verificar, com o circuito desenergizado, a continuidade entre o terminal inferior de R2 e o nó 0 V. Ausência de continuidade enfraquece a hipótese de um caminho corretamente montado e direciona a inspeção para a conexão.
