Trilha de aprendizado · Nível 2 · Tutorial 7

Análise nodal de redes resistivas

Analisar redes resistivas começando por um nó de tensão desconhecida e avançando até dois nós, incluindo uma ponte não redutível por série e paralelo.

  • Nível: Intermediário
  • Duração: 24 min
  • 7 passos
Análise nodal de redes resistivas

O que você vai percorrer

  1. Escolha a referência e identifique as incógnitas Defina o nó de 0 V e separe tensões já impostas por uma fonte das tensões que precisam ser determinadas. 2 min
  2. Escreva a corrente pela diferença de tensões Use a diferença entre as tensões nodais para escrever e interpretar a corrente orientada em qualquer resistor. 3 min
  3. Resolva uma rede com um nó desconhecido Monte e resolva uma equação nodal para uma rede resistiva com uma única tensão desconhecida. 4 min
  4. Modele uma ponte com dois nós desconhecidos Modele uma ponte resistiva com dois nós desconhecidos e construa duas equações nodais acopladas. 4 min
  5. Encontre as duas tensões nodais Resolva as equações acopladas de uma ponte resistiva por substituição e valide as duas tensões nodais. 3 min
  6. Calcule as correntes e confira a conservação Calcule as correntes dos cinco ramos de uma ponte resistiva e confirme o balanço de corrente nos nós A e B. 4 min
  7. Desafio final: analise uma ponte completa Desafio integrador de análise nodal em uma nova ponte resistiva com dois nós desconhecidos. 5 min

O que você vai aprender

  • Escolher a referência e identificar as tensões conhecidas e desconhecidas do esquema.
  • Expressar a corrente de cada ramo pela diferença entre tensões nodais e pela resistência.
  • Montar e resolver uma equação nodal e, depois, um sistema para uma rede com dois nós desconhecidos.
  • Calcular as correntes dos ramos e verificar seus valores e sentidos pela lei das correntes.

Antes de começar

  • Sistemas lineares com duas incógnitas
  • Resistores em paralelo e lei das correntes
  • Divisores de tensão e efeito da carga

Passo 1 de 7

Escolha a referência e identifique as incógnitas

Defina o nó de 0 V e separe tensões já impostas por uma fonte das tensões que precisam ser determinadas.

O ponto zero da análise

Por que usar análise nodal?

A análise nodal é um método para determinar as tensões dos nós de uma rede. Ela é especialmente útil quando não é possível simplificar o circuito apenas com associações em série e paralelo.

O ponto de partida é escolher um nó como referência. Por convenção, sua tensão é 0 V. Então, cada tensão nodal passa a significar a diferença de potencial entre aquele nó e a referência.

Nos exemplos deste tutorial, estudaremos redes resistivas em CC, de forma teórica, com fontes ideais de até 12 V e no máximo dois nós de tensão desconhecida. Não haverá montagem física.

Tensões medidas a partir da referência

Observe a estrutura: uma mesma rede pode ter um nó escolhido como referência, um nó cuja tensão é definida pela fonte e nós intermediários cuja tensão ainda precisa ser encontrada.

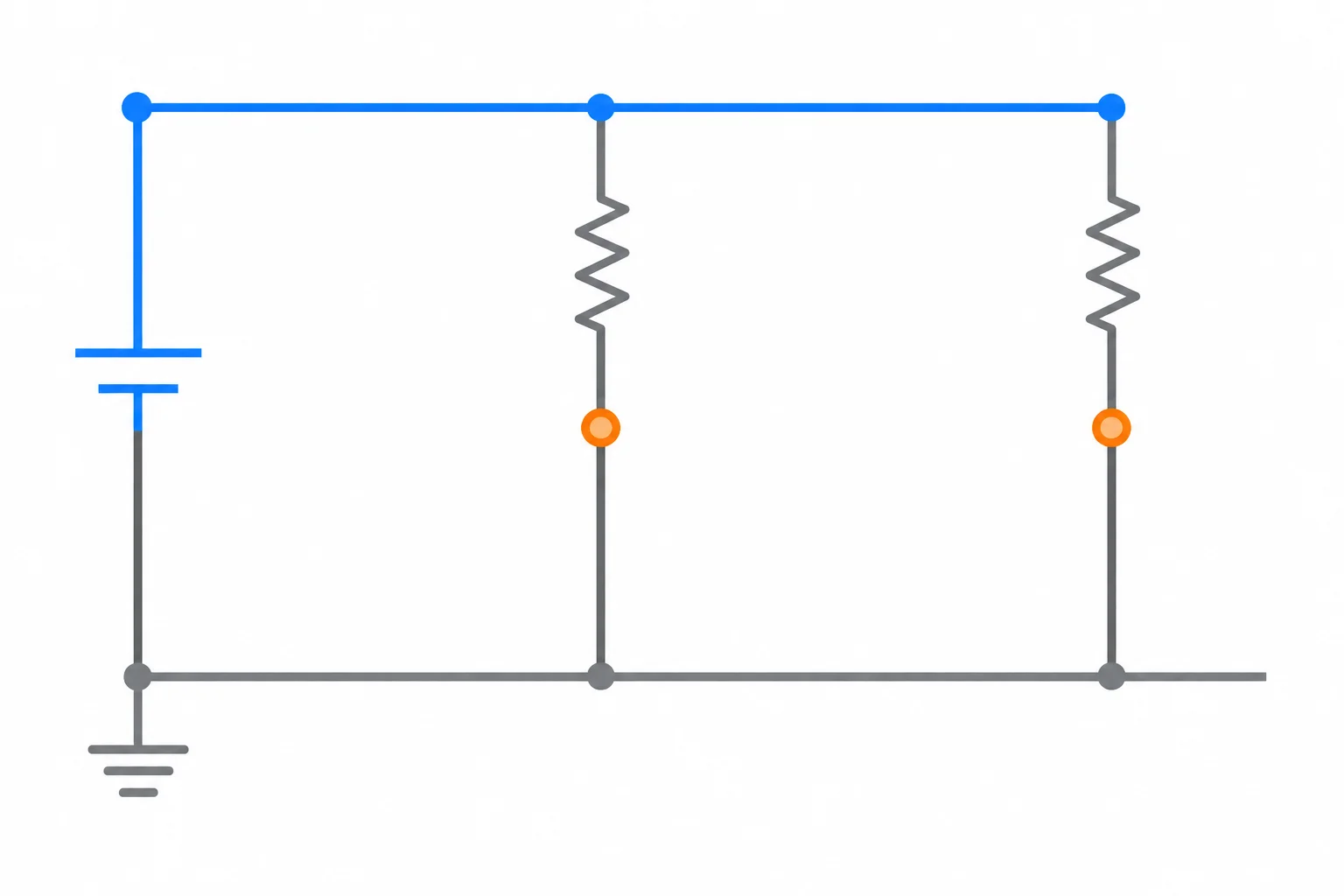

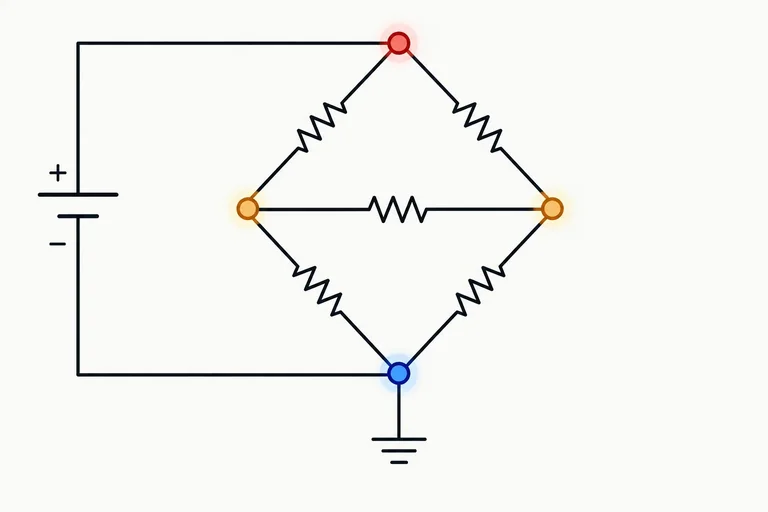

Esquema de uma rede resistiva com nó inferior de referência, nó superior ligado a uma fonte e dois nós intermediários desconhecidos.

A referência organiza todas as tensões nodais do esquema.

Classifique antes de calcular

Referência não é, necessariamente, terra física

A referência é uma convenção matemática: você pode escolhê-la em qualquer nó do circuito. Depois de escolhida, ela vale 0 V.

O símbolo de referência no esquema facilita a leitura, mas não significa automaticamente uma conexão física à terra. Em uma análise no papel, ele apenas define de onde as tensões serão medidas.

Em geral, é prático escolher um nó com muitas conexões, como o retorno comum da fonte e dos resistores. Isso reduz a quantidade de tensões a acompanhar.

Dica

Três classificações úteis

Classifique cada nó em seguida:

  • Referência: o nó definido como 0 V.
  • Tensão conhecida: nó ligado diretamente à referência por uma fonte ideal de tensão independente. O valor vem da fonte e de sua polaridade.
  • Tensão desconhecida: nó que não recebe seu valor diretamente de uma fonte ligada à referência. Sua tensão será determinada pela análise nodal nos próximos passos.

Resistores não impõem, sozinhos, uma tensão conhecida a um nó.

Tensões que a fonte fixa

Leia a polaridade da fonte

Considere uma fonte ideal de 9 V entre a referência e um nó X:

  • Se o terminal positivo da fonte está em X e o negativo está na referência, então V_X = +9 V.
  • Se o terminal negativo está em X e o positivo está na referência, então V_X = −9 V.

A tensão conhecida depende da polaridade indicada. Já um nó ligado à fonte por meio de um ou mais resistores continua sendo, em princípio, uma incógnita.

Atenção

Limite do método neste tutorial

Em um esquema, procure primeiro a fonte conectada diretamente entre um nó e a referência. Só essa ligação direta fixa a tensão daquele nó neste escopo.

Fontes entre dois nós que não são a referência, fontes dependentes e supernós não fazem parte deste tutorial.

Prática: mapa de tensões

Identifique os nós

Uma fonte ideal de 12 V tem o terminal negativo conectado à referência. Seu terminal positivo alimenta o nó P. Os nós A e B são pontos intermediários ligados apenas por resistores entre P e a referência.

Associe cada identificação à classificação correta.

Classifique os elementos do esquema descrito.

Dados para a atividade
ElementoConexão relevante
ReferênciaTerminal negativo da fonte
Nó PTerminal positivo da fonte de 12 V
Nó ALigado por resistores a P e à referência
Nó BLigado por resistores a P e à referência

Faça as associações corretas.

Toque em um item e depois no par correspondente.

Passo 2 de 7

Escreva a corrente pela diferença de tensões

Use a diferença entre as tensões nodais para escrever e interpretar a corrente orientada em qualquer resistor.

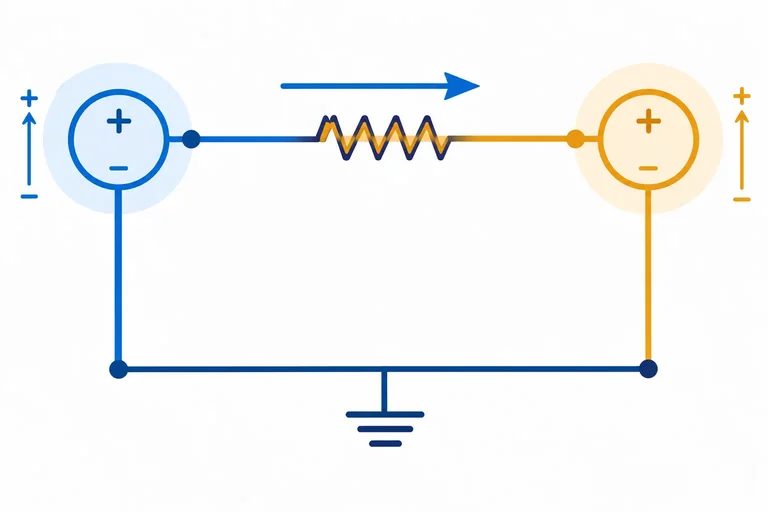

Do nó A para o nó B

Escolha uma orientação

Para escrever a corrente em um resistor, escolha antes um sentido de referência. Por exemplo, do nó A para o nó B. Essa seta é uma convenção de cálculo: ela não precisa coincidir, inicialmente, com o sentido físico da corrente.

Se os nós têm tensões V_A e V_B, ambas medidas em relação ao nó de referência, a corrente orientada de A para B é:

I_AB = (V_A − V_B) / R

O numerador é a diferença de tensão entre os terminais do resistor na direção escolhida. Não confunda a tensão de um nó, como V_A, com a tensão no resistor: para a orientação A → B, ela é V_A − V_B.

Tensão entre dois nós

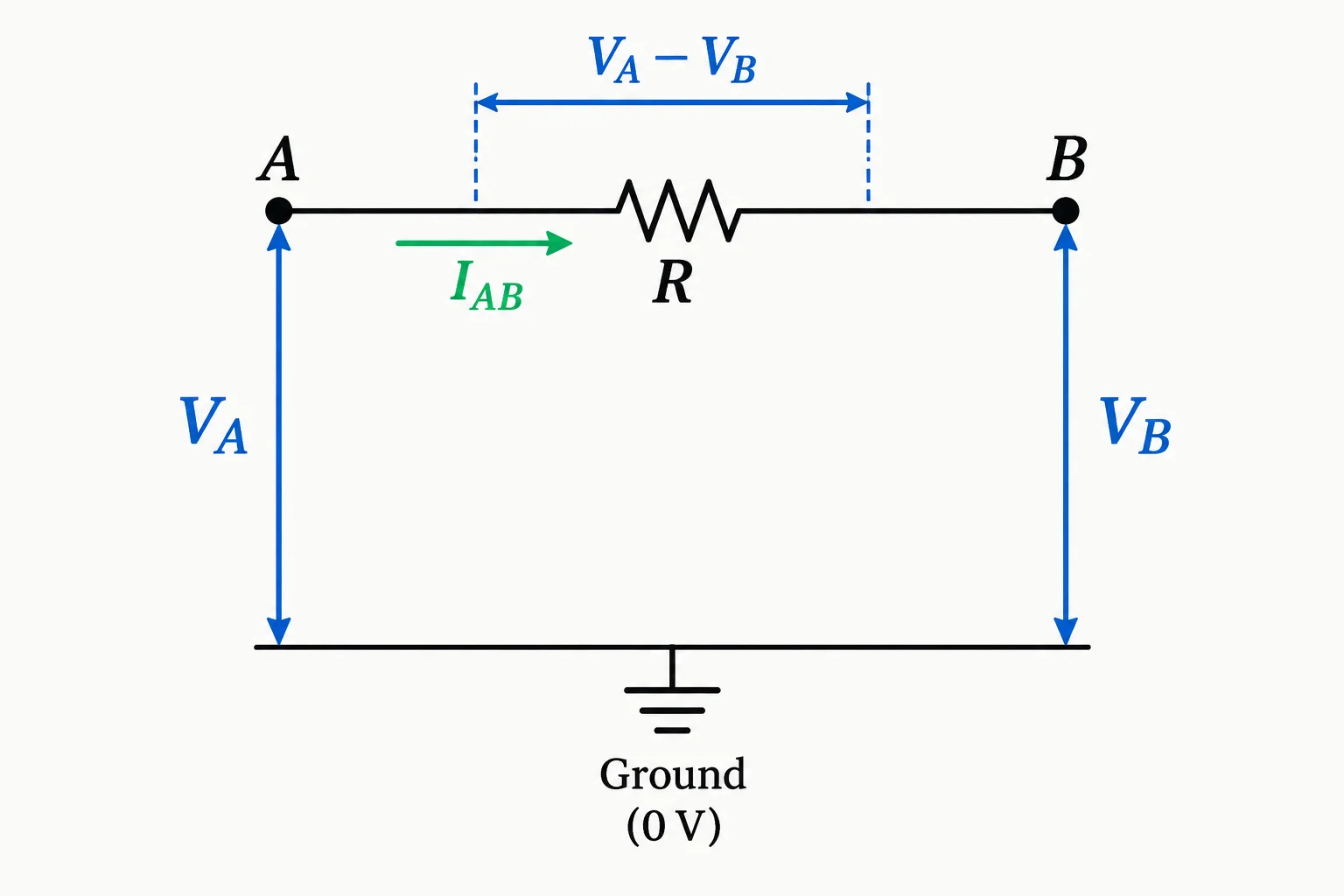

Diagrama de um resistor entre os nós A e B, com seta de corrente de A para B e as tensões nodais medidas em relação à referência.

A expressão usa a tensão do terminal de partida menos a tensão do terminal de chegada.

Da referência a outro nó

Exemplo

Aplicação da fórmula

Quando um terminal do resistor está na referência, sua tensão é 0 V. Portanto, para um resistor de A até a referência:

I_Aref = (V_A − 0) / R = V_A / R

Exemplo: V_A = 6 V e R = 2 kΩ.

I_Aref = 6 V / 2 kΩ = 3 mA.

Já entre dois nós não nulos, subtraia as duas tensões. Se V_A = 8 V, V_B = 2 V e R = 3 kΩ, então:

I_AB = (8 V − 2 V) / 3 kΩ = 2 mA.

Como o resultado é positivo, a corrente física segue a orientação A → B escolhida.

Dica

Unidades rápidas

Usar V e kΩ produz o resultado em mA; usar V e Ω produz A. Mantenha as unidades consistentes antes de interpretar o valor.

O negativo inverte o sentido

Leia o sinal

Um valor negativo não é erro: ele informa que o sentido físico é oposto ao sentido de referência escolhido.

Considere V_A = 2 V, V_B = 8 V e R = 3 kΩ, mantendo a orientação A → B:

I_AB = (2 V − 8 V) / 3 kΩ = −2 mA

A corrente física tem módulo de 2 mA e flui de B para A. Se você tivesse definido a corrente como I_BA, obteria +2 mA. Muda o sinal da descrição; o fenômeno físico é o mesmo.

Sinal e sentido físico

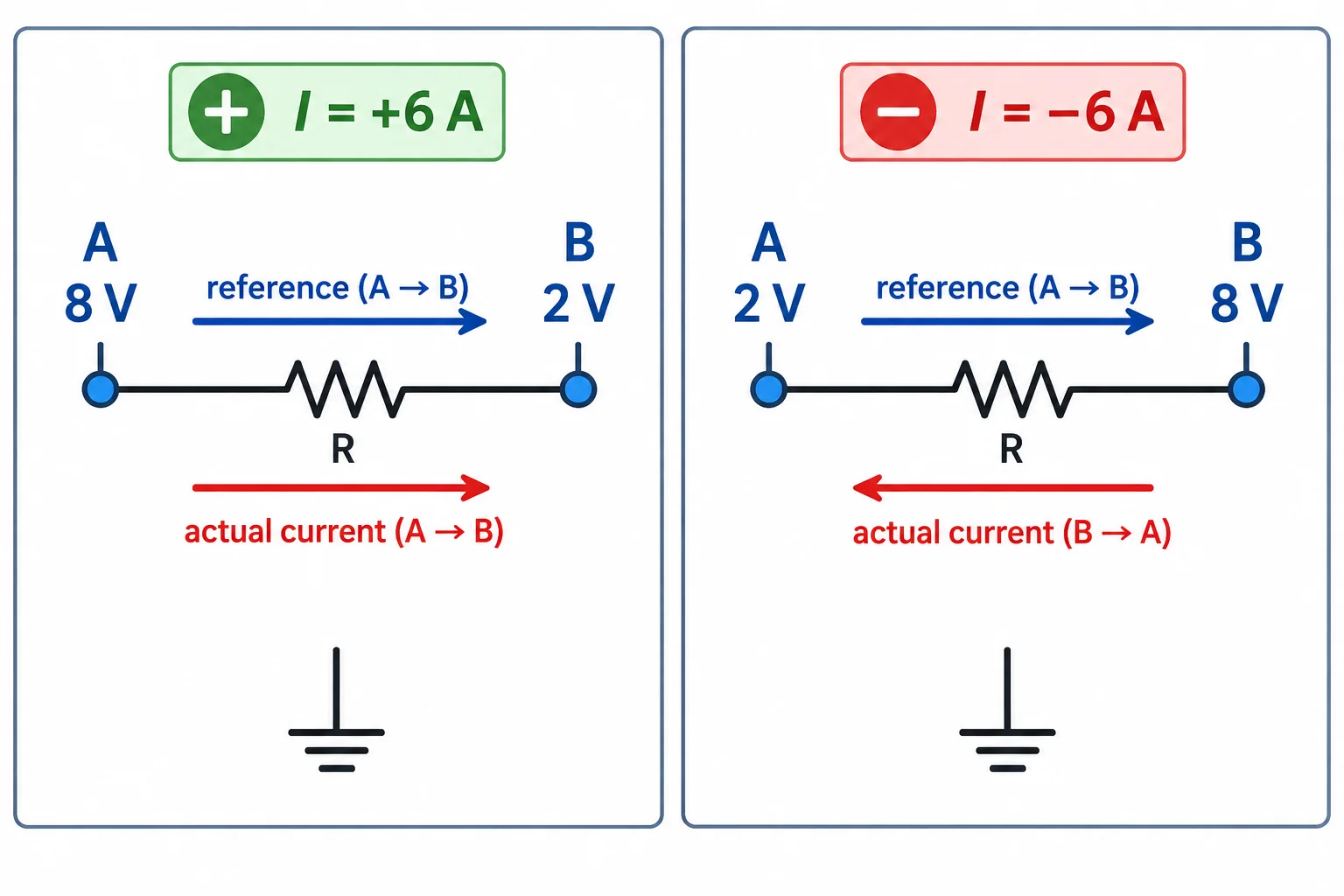

Comparação de dois resistores entre A e B: no primeiro a corrente segue de A para B; no segundo, o resultado negativo indica fluxo de B para A.

A seta escolhida define o sinal da corrente calculada; a diferença de tensões determina o sentido físico.

Pratique a orientação

Ordem das tensões

Para a corrente orientada de A para B em um resistor de 4 kΩ, com V_A = 10 V e V_B = 4 V, complete o numerador da expressão:

I_AB = ({{1}}) / 4 kΩ

Preencha a lacuna com a diferença de tensões correta.

Cheque sua interpretação

Interprete o resultado

Associe cada condição ao resultado para uma corrente de referência orientada de A para B.

Toque em um item e depois no par correspondente.

Passo 3 de 7

Resolva uma rede com um nó desconhecido

Monte e resolva uma equação nodal para uma rede resistiva com uma única tensão desconhecida.

Defina os sentidos no nó desconhecido

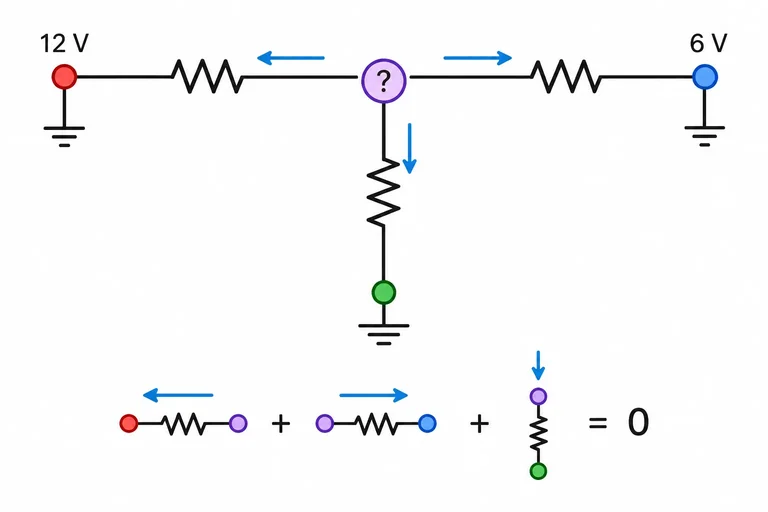

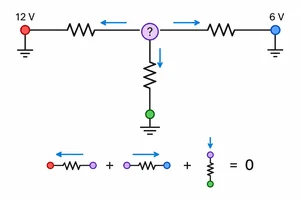

Um nó, três ramos

Considere um nó desconhecido VX ligado a três ramos: um resistor de 2 kΩ até um nó conhecido de 12 V, um resistor de 3 kΩ até um nó conhecido de 6 V e um resistor de 6 kΩ até a referência (0 V).

Escolha todas as correntes saindo de VX. A lei das correntes no nó fica:

I12V + I6V + I0V = 0

Essa é uma soma algébrica: uma corrente calculada negativa não é erro; ela indica que, fisicamente, a corrente entra em VX.

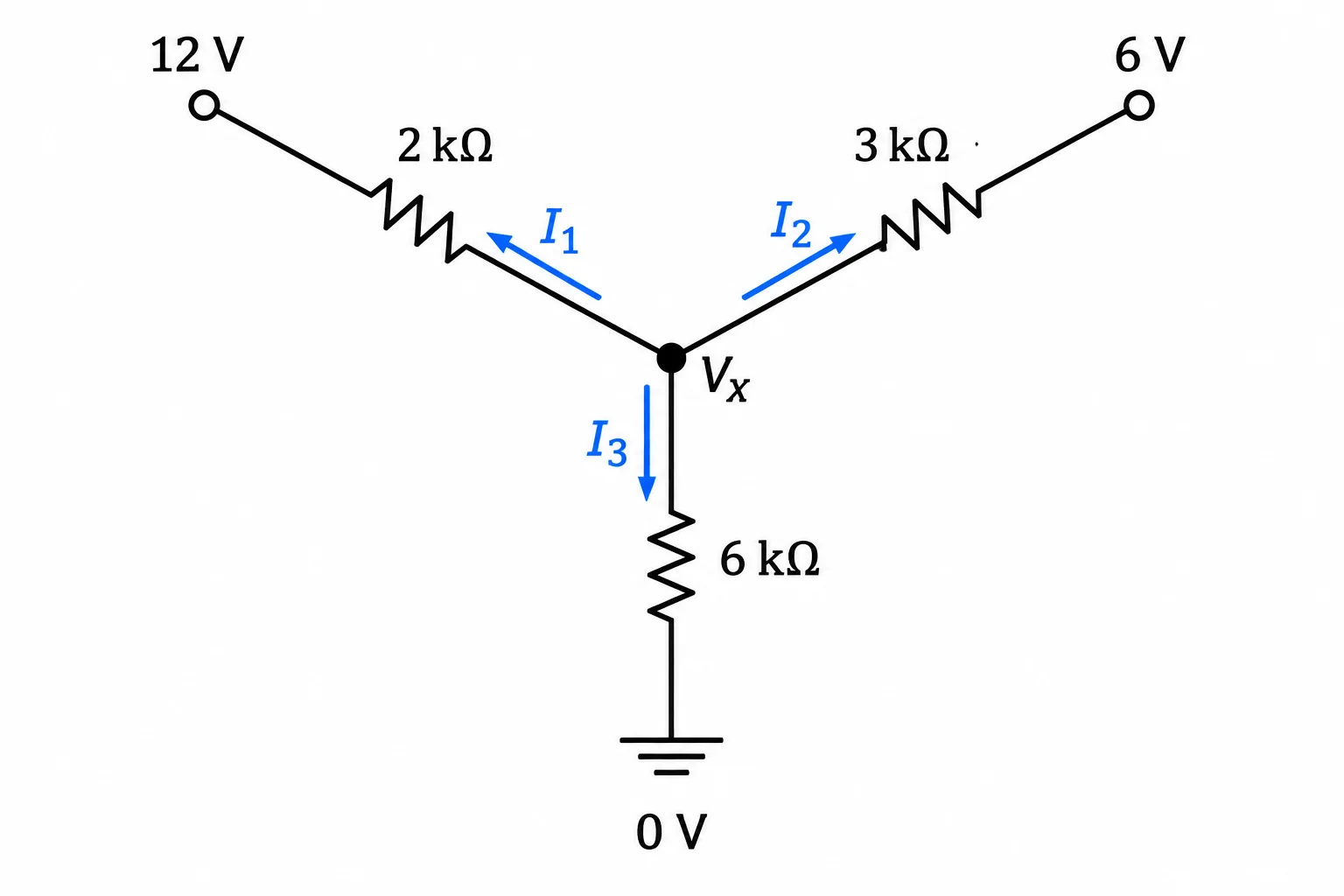

Esquema de um nó Vx conectado por três resistores aos nós de 12 V, 6 V e à referência de 0 V, com setas de corrente saindo de Vx.

As setas definem os sentidos de referência; os sentidos físicos serão confirmados pelos sinais dos resultados.

Transforme as conexões em equação

Monte um termo por ramo

Para cada ramo, escreva a tensão do nó de partida menos a tensão do nó de chegada, dividida pela resistência. Como todos os sentidos escolhidos partem de VX:

Exemplo

Equação nodal

Ramo até 12 V: (VX − 12 V) / 2 kΩ
Ramo até 6 V: (VX − 6 V) / 3 kΩ
Ramo até a referência: (VX − 0 V) / 6 kΩ

Portanto:

(VX − 12)/2 kΩ + (VX − 6)/3 kΩ + VX/6 kΩ = 0

Você pode usar V e kΩ juntos: cada parcela resultará em mA. Os parênteses preservam a diferença de tensão de cada resistor.

Verifique a ideia

Por que o termo do ramo ligado a 12 V é (VX − 12)/2 kΩ, e não 12/2 kΩ?

Porque a corrente depende da diferença de tensão entre os dois terminais do resistor.

Calcule e interprete o resultado

Exemplo

Resolva preservando os parênteses

Agora resolva a equação sem eliminar os sinais. Multiplique todos os termos por 6 kΩ, o mínimo múltiplo das resistências:

3(VX − 12) + 2(VX − 6) + VX = 0

Expandindo:
3VX − 36 + 2VX − 12 + VX = 0
6VX − 48 = 0

Logo, VX = 8 V. O resultado está entre 0 V e 12 V, como é compatível com esta rede resistiva.

Dica

Leia os sinais físicos

Com VX = 8 V, as correntes orientadas para fora são:

• Até 12 V: (8 − 12)/2 kΩ = −2 mA
• Até 6 V: (8 − 6)/3 kΩ = +0,667 mA
• Até 0 V: 8/6 kΩ = +1,333 mA

A soma é −2 + 0,667 + 1,333 = 0 mA. A parcela negativa mostra que 2 mA entram em VX vindos do nó de 12 V; as outras duas saem. A lei das correntes é satisfeita.

Aplique a equação nodal

Pratique com novos valores

Uma variação tem um nó VY ligado a 9 V por 3 kΩ, a 3 V por 3 kΩ e à referência por 6 kΩ. Adote todas as correntes saindo de VY.

Complete a tensão nodal que faz a soma das correntes ser zero.

VY = ____ V

Passo 4 de 7

Modele uma ponte com dois nós desconhecidos

Modele uma ponte resistiva com dois nós desconhecidos e construa duas equações nodais acopladas.

Reconheça a topologia da ponte

A estrutura da ponte

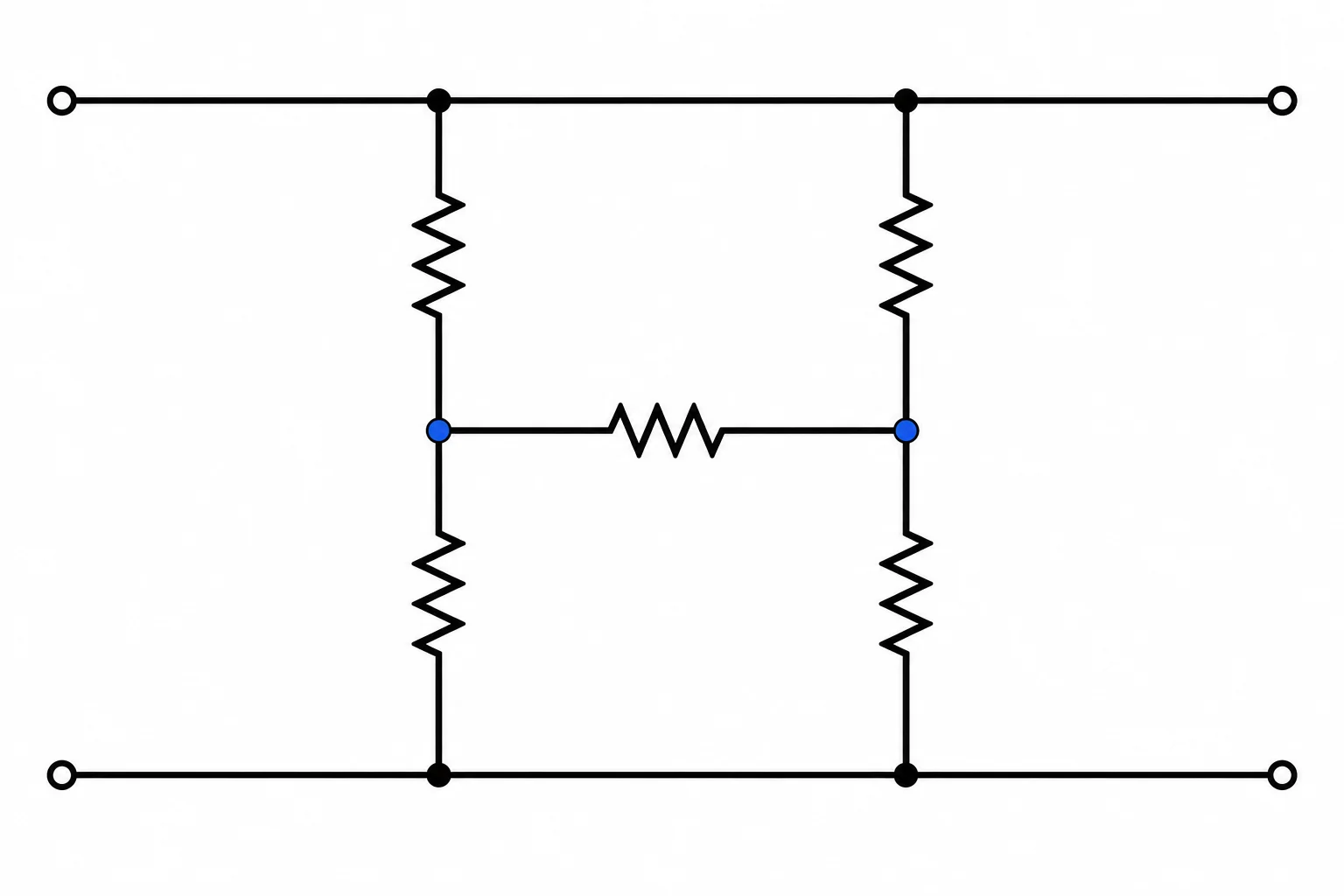

Considere a ponte que será usada nos próximos passos. O trilho superior está em +12 V e o inferior é a referência, 0 V.

• R1 = 2 kΩ entre +12 V e A
• R2 = 4 kΩ entre A e 0 V
• R3 = 4 kΩ entre +12 V e B
• R4 = 2 kΩ entre B e 0 V
• R5 = 4 kΩ entre A e B

Os pontos intermediários A e B não são fixados diretamente pela fonte. Portanto, suas tensões em relação à referência são as incógnitas VA e VB.

Visualize os dois nós desconhecidos

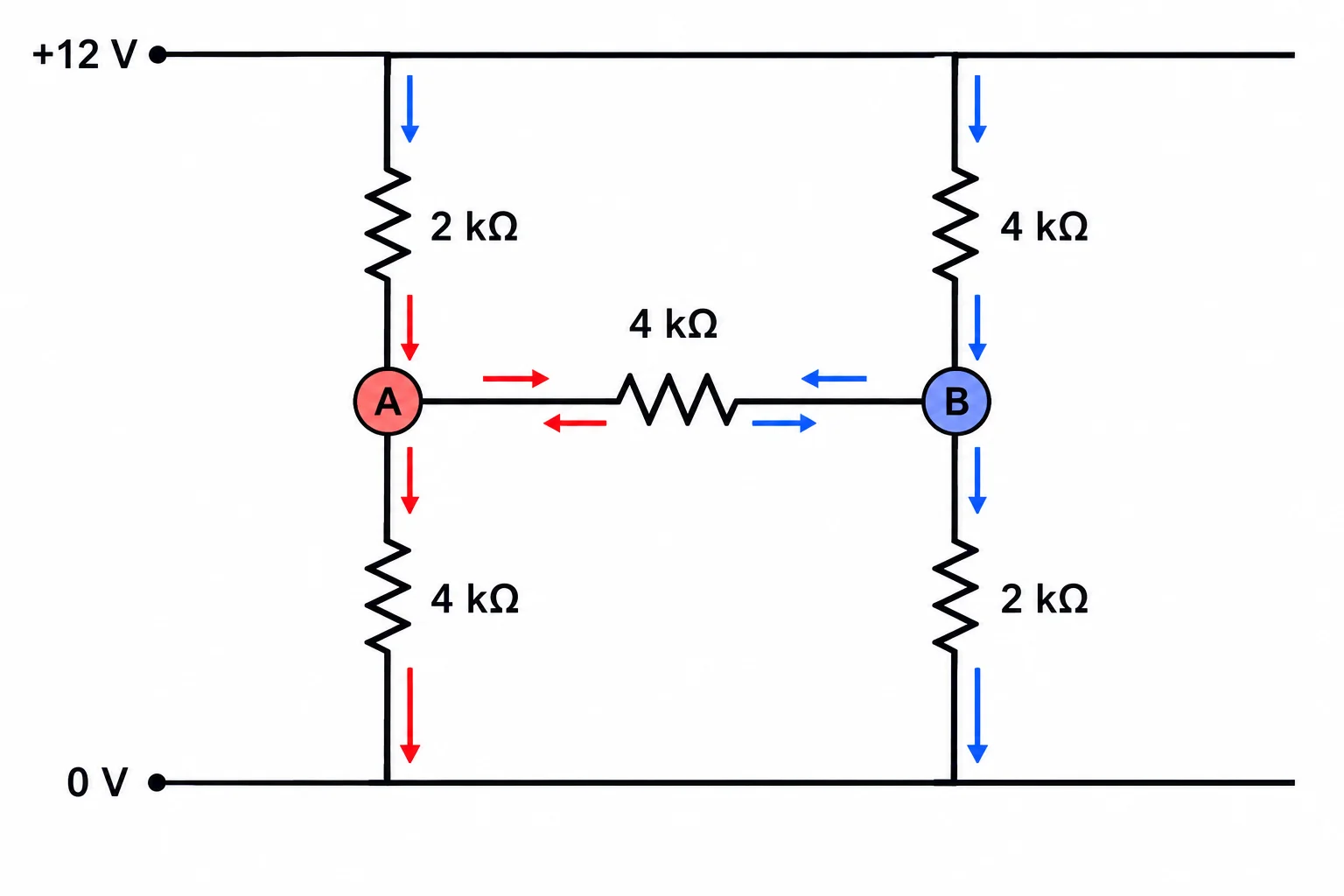

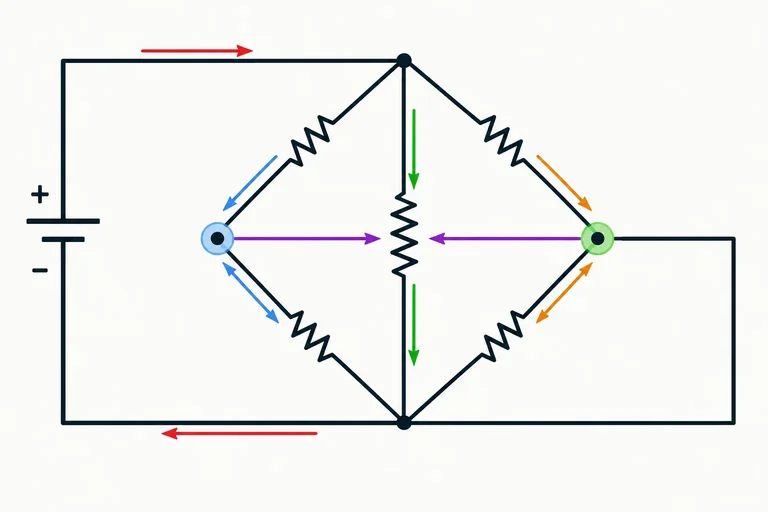

Esquema de uma ponte resistiva entre trilhos de 12 V e 0 V, com os nós intermediários A e B ligados por um resistor.

Cada nó desconhecido tem três ramos conectados, incluindo o resistor R5 compartilhado entre A e B.

Dica

A ponte não se reduz por série e paralelo

Por que não usar dois divisores independentes?

Sem R5, cada lado poderia ser analisado como um divisor de tensão. Porém, R5 cria uma derivação em A e outra em B: a corrente nesse resistor depende da diferença entre VA e VB.

Por isso, R1 e R2 não estão em série: o nó A tem uma terceira conexão. O mesmo vale para R3 e R4 no nó B. A presença de R5 também impede tratar os dois lados como divisores independentes. A análise nodal mantém todas essas conexões explicitamente.

Escreva uma equação para cada nó

Exemplo

Equação nodal do nó A

Adote todas as correntes saindo do nó A. Há três ramos conectados a ele:

• de A até o nó conhecido de 12 V, por R1;
• de A até a referência de 0 V, por R2;
• de A até B, por R5.

Aplicando a lei das correntes, a soma algébrica das correntes orientadas para fora é zero:

(VA − 12)/2 kΩ + VA/4 kΩ + (VA − VB)/4 kΩ = 0

O último termo é o ramo de ligação. Ele introduz VB na equação do nó A.

Exemplo

Equação nodal do nó B

Agora adote também todas as correntes saindo do nó B. Seus três ramos vão até 12 V, 0 V e A:

(VB − 12)/4 kΩ + VB/2 kΩ + (VB − VA)/4 kΩ = 0

Compare os termos de R5:

• visto saindo de A: (VA − VB)/4 kΩ
• visto saindo de B: (VB − VA)/4 kΩ

Eles descrevem o mesmo resistor, mas com sentidos de referência opostos. É esse ramo que acopla as duas equações. Neste momento, monte e organize o sistema; a resolução das tensões vem no próximo passo.

Teste a equação do nó A

Cheque os ramos do nó A

Qual equação representa corretamente o nó A da ponte, adotando correntes orientadas para fora de A?

Fixe o procedimento

Complete o termo de acoplamento

Complete o numerador do termo de R5 na equação do nó B, quando a corrente é orientada de B para A:

IB→A = ({{1}}) / 4 kΩ

Checklist da modelagem

Antes de seguir, confira esta sequência:

1. Escolha a referência e identifique VA e VB.
2. Liste todos os ramos ligados a cada nó.
3. Escolha uma convenção única: aqui, correntes saindo de cada nó.
4. Escreva cada ramo como (tensão do nó − tensão do outro terminal)/resistência.
5. Inclua R5 nas duas equações, com numeradores em ordem oposta.

O resultado é um sistema de duas equações lineares acopladas. No próximo passo, ele será organizado e resolvido para encontrar as duas tensões nodais.

Atenção

Atenção ao resistor compartilhado

Não omita R5 nem copie seu termo com o mesmo sinal nas duas linhas. Embora seja um único resistor físico, ele entra em cada equação porque está conectado aos dois nós desconhecidos. As orientações escolhidas em A e B são opostas nesse ramo.

Passo 5 de 7

Encontre as duas tensões nodais

Resolva as equações acopladas de uma ponte resistiva por substituição e valide as duas tensões nodais.

Organize o sistema

Dois nós, duas equações

Nesta ponte, mantenha cada equação associada ao seu nó: a primeira determina V_A e a segunda, V_B. Como as resistências estão em kΩ e as tensões em V, cada parcela de corrente fica em mA.

A partir das equações nodais obtidas no passo anterior, multiplicamos cada uma por 4 para eliminar os denominadores:

  • Nó A: 4V_A − V_B = 24 V
  • Nó B: −V_A + 4V_B = 12 V

Os termos com sinal negativo vêm do resistor que liga os dois nós. Preserve-os ao reorganizar o sistema.

A ponte que será resolvida

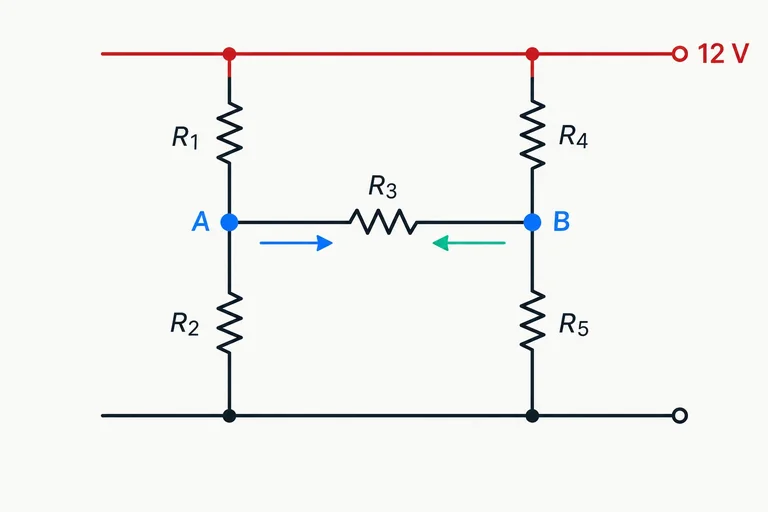

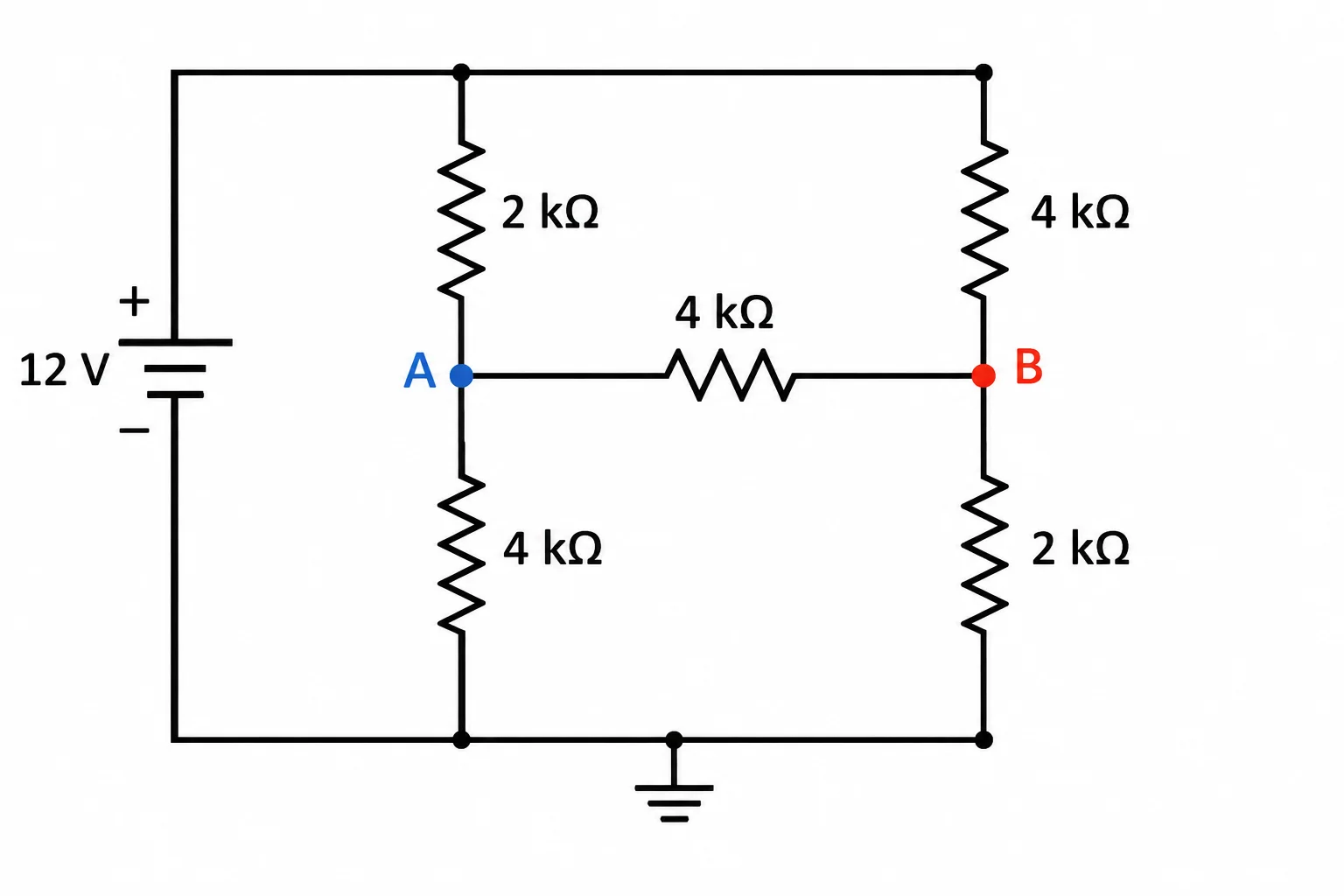

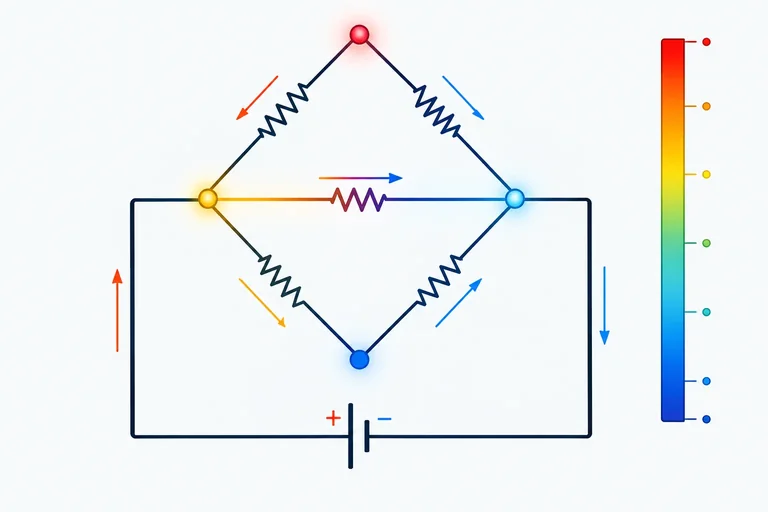

Ponte resistiva alimentada por 12 V, com os nós intermediários A e B ligados por um resistor.

Os nós A e B são as incógnitas do sistema; o resistor central faz as duas equações dependerem uma da outra.

Resolva por substituição

Isole uma incógnita

Use substituição sem trocar a identidade das equações. Isole uma incógnita na equação mais conveniente e leve a expressão para a outra.

Da equação do nó A:

4V_A − V_B = 24 V

isole V_B:

V_B = 4V_A − 24 V

Agora substitua essa expressão na equação do nó B, −V_A + 4V_B = 12 V. Os parênteses são indispensáveis: todo o termo substituído está sendo multiplicado por 4.

Exemplo

Exemplo resolvido

Substituição na equação do nó B:

−V_A + 4(4V_A − 24 V) = 12 V

−V_A + 16V_A − 96 V = 12 V

15V_A = 108 V

V_A = 7,2 V

Retornando à expressão isolada:

V_B = 4(7,2 V) − 24 V = 4,8 V

Portanto, o par de tensões nodais é (V_A, V_B) = (7,2 V; 4,8 V).

Pratique a etapa decisiva

Calcule V_A

Complete a etapa final da substituição:

15V_A = 108 V

Logo, V_A = ____.

Confira a solução

Valide nas duas equações

Verifique o par encontrado nas duas equações originais, não apenas naquela em que você fez a substituição.

Para V_A = 7,2 V e V_B = 4,8 V:

  • Nó A: 4(7,2) − 4,8 = 28,8 − 4,8 = 24 V
  • Nó B: −7,2 + 4(4,8) = −7,2 + 19,2 = 12 V

Os dois resultados coincidem com os lados direitos do sistema. Assim, as duas condições nodais são atendidas simultaneamente.

Reconheça a solução

Qual par satisfaz simultaneamente o sistema abaixo?

4V_A − V_B = 24 V
−V_A + 4V_B = 12 V

Passo 6 de 7

Calcule as correntes e confira a conservação

Calcule as correntes dos cinco ramos de uma ponte resistiva e confirme o balanço de corrente nos nós A e B.

Retome a ponte resolvida

Da tensão nodal às correntes

Considere a ponte já resolvida: fonte de 12 V; R1 = 2 kΩ entre 12 V e A; R2 = 4 kΩ entre A e a referência; R3 = 4 kΩ entre 12 V e B; R4 = 2 kΩ entre B e a referência; e R5 = 4 kΩ entre A e B.

As tensões nodais encontradas foram V_A = 7,2 V e V_B = 4,8 V. Agora, recupere a corrente de cada resistor usando a orientação de referência declarada para aquele ramo.

Ponte e sentidos de referência

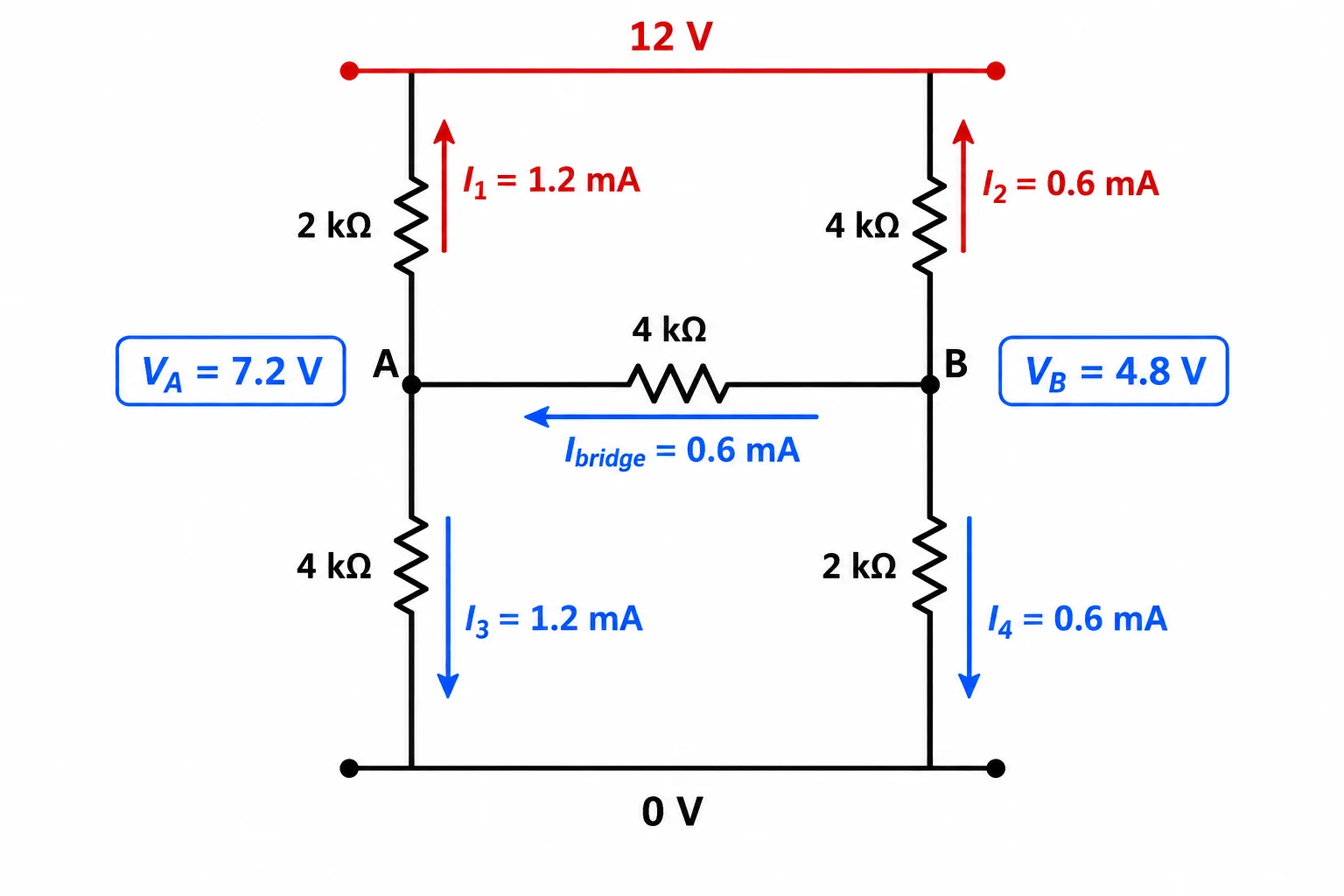

Esquema de uma ponte resistiva de 12 V com nós A e B, cinco resistores e setas que definem os sentidos de referência das correntes.

As setas definem apenas o sentido de referência. Um resultado negativo indica que a corrente física percorre o ramo na direção oposta.

Organize valores, sinais e sentidos

Calcule com a orientação indicada

Para cada ramo, aplique I = (V_inicial − V_final)/R seguindo a seta escolhida. Como V está em volts e R em kΩ, o resultado sai diretamente em mA.

No ramo compartilhado, foi escolhida a orientação B → A:
I_BA = (V_B − V_A)/R5 = (4,8 − 7,2)/4 = −0,6 mA.

O sinal negativo não significa “corrente negativa fisicamente”: ele informa que a corrente real de 0,6 mA flui de A para B.

Correntes dos cinco ramos

Resultados para as orientações mostradas no esquema.

O sentido físico só coincide com a seta de referência quando o valor calculado é positivo.
Ramo e orientaçãoCálculo (mA)Valor com sinalSentido físico
R1: A → 12 V(7,2 − 12)/2−2,4 mA12 V → A
R2: A → referência(7,2 − 0)/4+1,8 mAA → referência
R3: B → 12 V(4,8 − 12)/4−1,8 mA12 V → B
R4: B → referência(4,8 − 0)/2+2,4 mAB → referência
R5: B → A(4,8 − 7,2)/4−0,6 mAA → B

Interprete o sinal do ramo entre nós

Pratique: ramo compartilhado

Com a orientação de referência B → A no resistor de ligação R5, complete o valor da corrente.

I_BA = (4,8 V − 7,2 V) / 4 kΩ = {{1}}

Corrente em R5

Digite o resultado com sinal e unidade.

Complete a corrente

I_BA = (V_B − V_A)/R5 =

Valide a conservação de corrente

Confira a lei das correntes

Faça a conferência sem repetir toda a resolução. No nó A, entram 2,4 mA por R1 e saem 1,8 mA por R2 mais 0,6 mA por R5: 2,4 = 1,8 + 0,6 mA.

No nó B, entram 1,8 mA por R3 mais 0,6 mA por R5 e saem 2,4 mA por R4: 1,8 + 0,6 = 2,4 mA.

No ramo compartilhado, a mesma corrente aparece nos dois balanços, mas com papéis opostos: ela sai de A e entra em B. Se usar orientações opostas, I_AB = −I_BA. Diferenças muito pequenas podem vir de arredondamento; uma diferença grande costuma indicar sinal trocado ou ramo esquecido.

Balanço nos nós A e B

Associe cada descrição ao valor ou à soma correta no balanço de correntes.

Toque em um item e depois no par correspondente.

Passo 7 de 7

Desafio final: analise uma ponte completa

Desafio integrador de análise nodal em uma nova ponte resistiva com dois nós desconhecidos.

Leia a ponte e prepare o registro

Dados da nova ponte

Neste desafio, use uma ponte diferente das anteriores. O trilho superior é um nó conhecido de +10 V; o trilho inferior é a referência, 0 V.

  • R1 = 2 kΩ entre +10 V e A
  • R2 = 3 kΩ entre A e 0 V
  • R3 = 3 kΩ entre +10 V e B
  • R4 = 2 kΩ entre B e 0 V
  • R5 = 6 kΩ entre A e B

Registre A e B como tensões desconhecidas VA e VB. Para as equações nodais, adote todas as correntes saindo do nó que está sendo analisado. Use V e kΩ para obter correntes em mA.

Estrutura da ponte do desafio

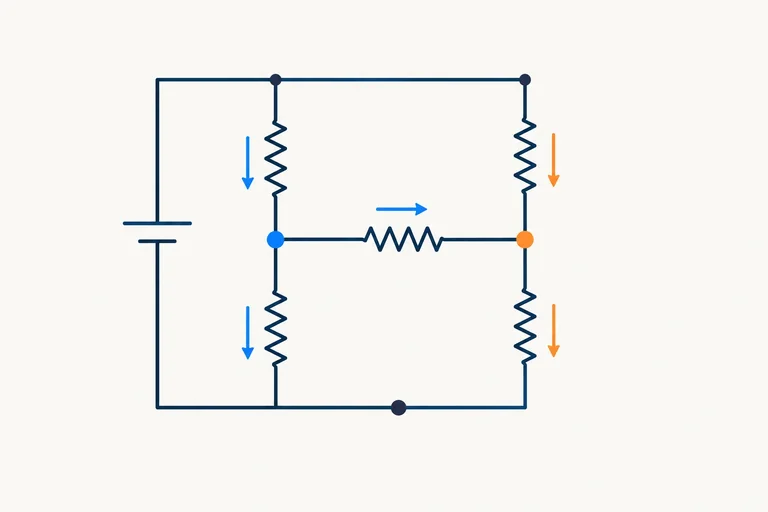

Diagrama de uma ponte resistiva: dois ramos verticais entre o trilho superior e a referência, com os nós intermediários A e B ligados por um resistor horizontal.

A ligação entre A e B impede analisar os dois ramos como divisores independentes.

Registre as equações nodais

Monte as equações

Escreva, em linhas separadas, as duas equações nodais desta ponte: uma para A e outra para B. Inclua os três ramos conectados a cada nó e iguale cada soma a zero.

Use a convenção pedida: correntes saindo do respectivo nó. Não simplifique ainda; mantenha os termos como diferenças de tensão divididas pelas resistências.

Escreva pelo menos 70 caracteres (0/70).

Confira antes de resolver

Compare seu registro com a forma esperada:

Nó A: (VA − 10)/2 + VA/3 + (VA − VB)/6 = 0

Nó B: (VB − 10)/3 + VB/2 + (VB − VA)/6 = 0

Multiplicando ambas por 6 e reorganizando, obtém-se o sistema:

6VA − VB = 30 V

−VA + 6VB = 20 V

O termo de R5 é o vínculo entre as duas incógnitas.

Resolva e valide as tensões

Encontre V_A

Resolva o sistema por substituição. Primeiro, isole VB na primeira equação; depois substitua na segunda.

Complete a tensão encontrada para o nó A. Aceite arredondamento com duas casas decimais.

Escreva pelo menos 3 caracteres (0/3).

Encontre V_B

Agora complete a outra tensão nodal: VB = {{1}} V.

Valide o par de tensões

A solução da ponte é:

VA = 40/7 V ≈ 5,71 V

VB = 30/7 V ≈ 4,29 V

Validação rápida:

  • 6(40/7) − 30/7 = 30 V
  • −40/7 + 6(30/7) = 20 V

Logo, o mesmo par satisfaz as duas condições nodais.

Confira e consolide

Calcule as cinco correntes

Com VA = 5,71 V e VB = 4,29 V, calcule as cinco correntes usando estas orientações de referência:

  • R1: A → 10 V
  • R2: A → 0 V
  • R3: B → 10 V
  • R4: B → 0 V
  • R5: A → B

Registre cada valor com sinal e unidade. Depois, diga o sentido físico das correntes que derem negativas.

Escreva pelo menos 120 caracteres (0/120).

Resultados das correntes

Confira os resultados. Valores arredondados podem variar um pouco.

A corrente em R5 é positiva na orientação A → B: ela sai de A e entra em B. Já R1 e R3 deram negativos porque as correntes físicas vêm do trilho de 10 V para os nós intermediários.

Correntes calculadas com as orientações de referência solicitadas.
ResistorOrientaçãoResultadoSentido físico
R1A → 10 V−2,143 mA10 V → A
R2A → 0 V+1,905 mAA → 0 V
R3B → 10 V−1,905 mA10 V → B
R4B → 0 V+2,143 mAB → 0 V
R5A → B+0,238 mAA → B

Demonstre a conservação

Faça os dois balanços usando as correntes físicas. Indique o que entra e o que sai de cada nó.

Dica: no nó A, R1 entra e R2/R5 saem. No nó B, R3/R5 entram e R4 sai.

Escreva pelo menos 100 caracteres (0/100).

Resumo

Síntese do método

Use este roteiro para redes resistivas com até dois nós desconhecidos.

  • Escolha a referência e separe tensões conhecidas das incógnitas.
  • Escreva cada corrente orientada como diferença de tensões dividida pela resistência.
  • Aplique a lei das correntes em cada nó desconhecido, incluindo todo ramo compartilhado.
  • Resolva o sistema e valide o par de tensões nas duas equações.
  • Calcule as correntes com orientações declaradas e interprete os sinais.
  • Confira, em cada nó, que a corrente que entra se equilibra com a que sai.

Tutorial concluído

Parabéns! Você concluiu: Análise nodal de redes resistivas

Desafio concluído! Você aplicou a análise nodal completa a uma ponte resistiva com dois nós desconhecidos.

Baixe o Aplicativo agora para ter acesso a + de 5000 cursos gratuitos, exercícios, certificado e muito conteúdo sem pagar nada!

  • Cursos online 100% gratuitos do início ao fim

    Milhares de cursos online em vídeo, ebooks e áudiobooks.

  • Mais de 60 mil exercícios gratuitos

    Para testar seus conhecimentos no decorrer dos cursos online

  • Certificado Digital gratuito válido em todo o Brasil

    Gerado diretamente na galeria de fotos do seu celular e enviado ao seu e-mail

Aplicativo Cursa na tela de ebook, na tela de curso em vídeo e na tela de exercícios do curso, mais o certificado de conclusão de curso
