Desacoplamento da alimentação em circuitos integrados

Um circuito integrado (CI) reúne vários dispositivos dentro de um encapsulamento. Seus terminais não são intercambiáveis: a folha de dados identifica quais são de sinais e quais serão usados na alimentação.

Antes de olhar qualquer pinagem, confirme o código completo gravado no componente e o encapsulamento. CIs parecidos podem ter terminais diferentes, mesmo quando têm o mesmo número de pinos.

Neste tutorial, o caso de referência é o MCP6002-I/P, em encapsulamento PDIP-8. “PDIP-8” indica o formato de duas fileiras e oito pinos; não determina, por si só, a função de cada pino.

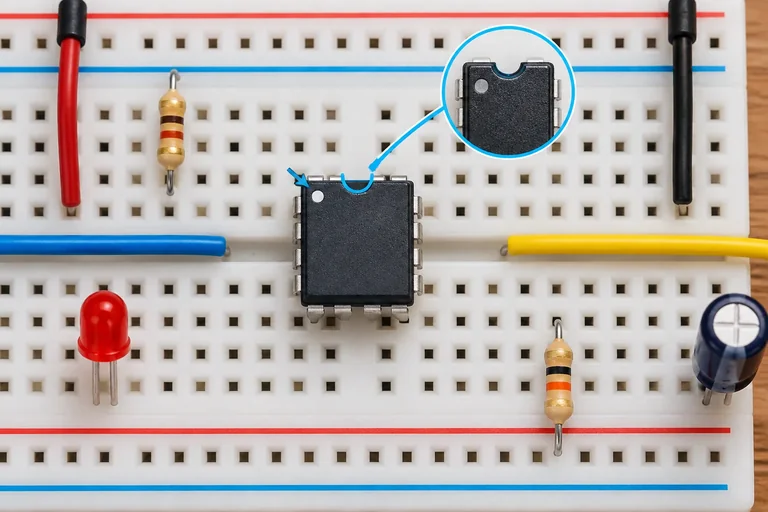

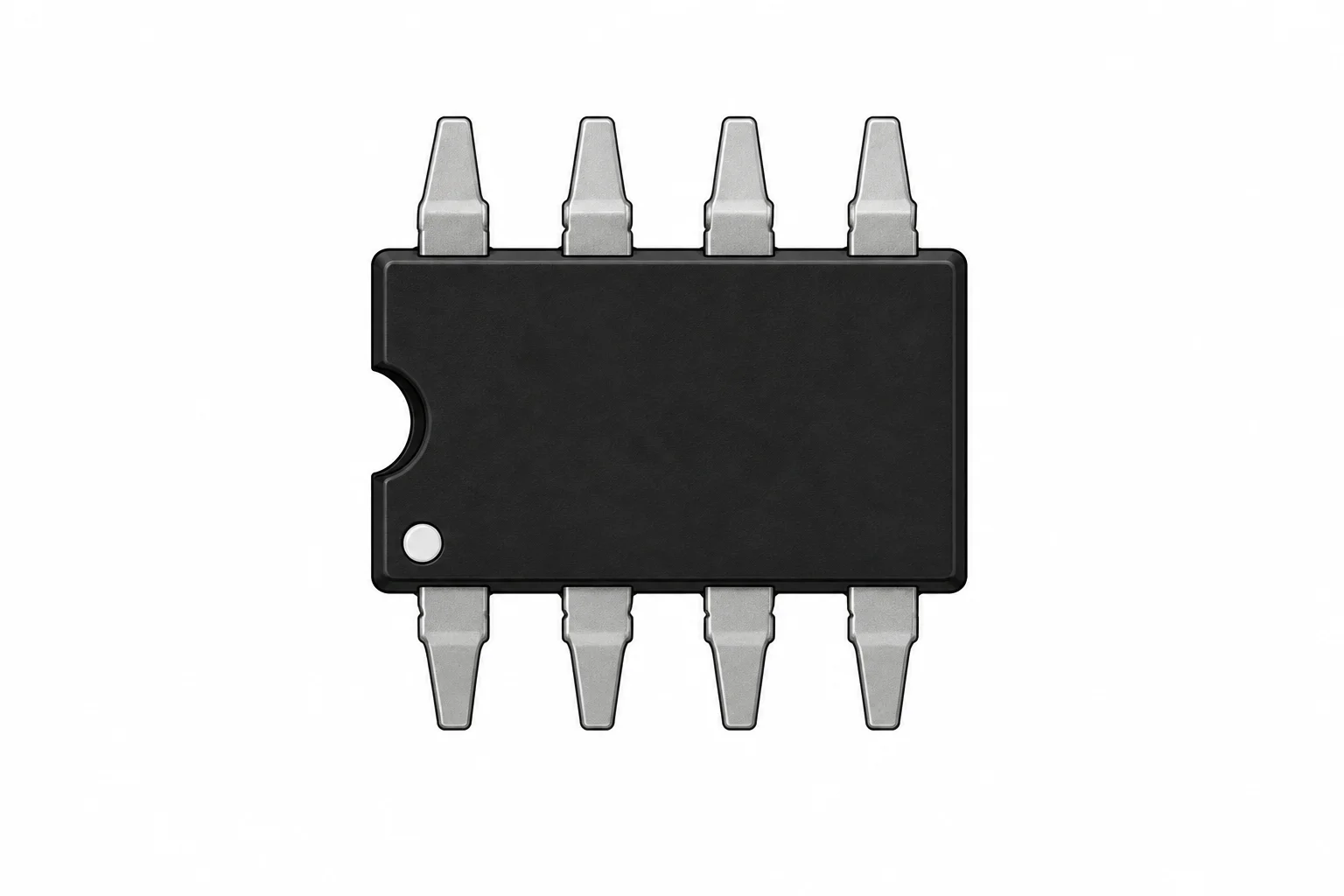

No PDIP-8, procure primeiro a marca de orientação. O entalhe semicircular indica qual é a extremidade de referência do encapsulamento, mas fica entre dois pinos e, sozinho, não seleciona um deles. Já o ponto junto a um canto, quando existe, marca diretamente o pino 1.

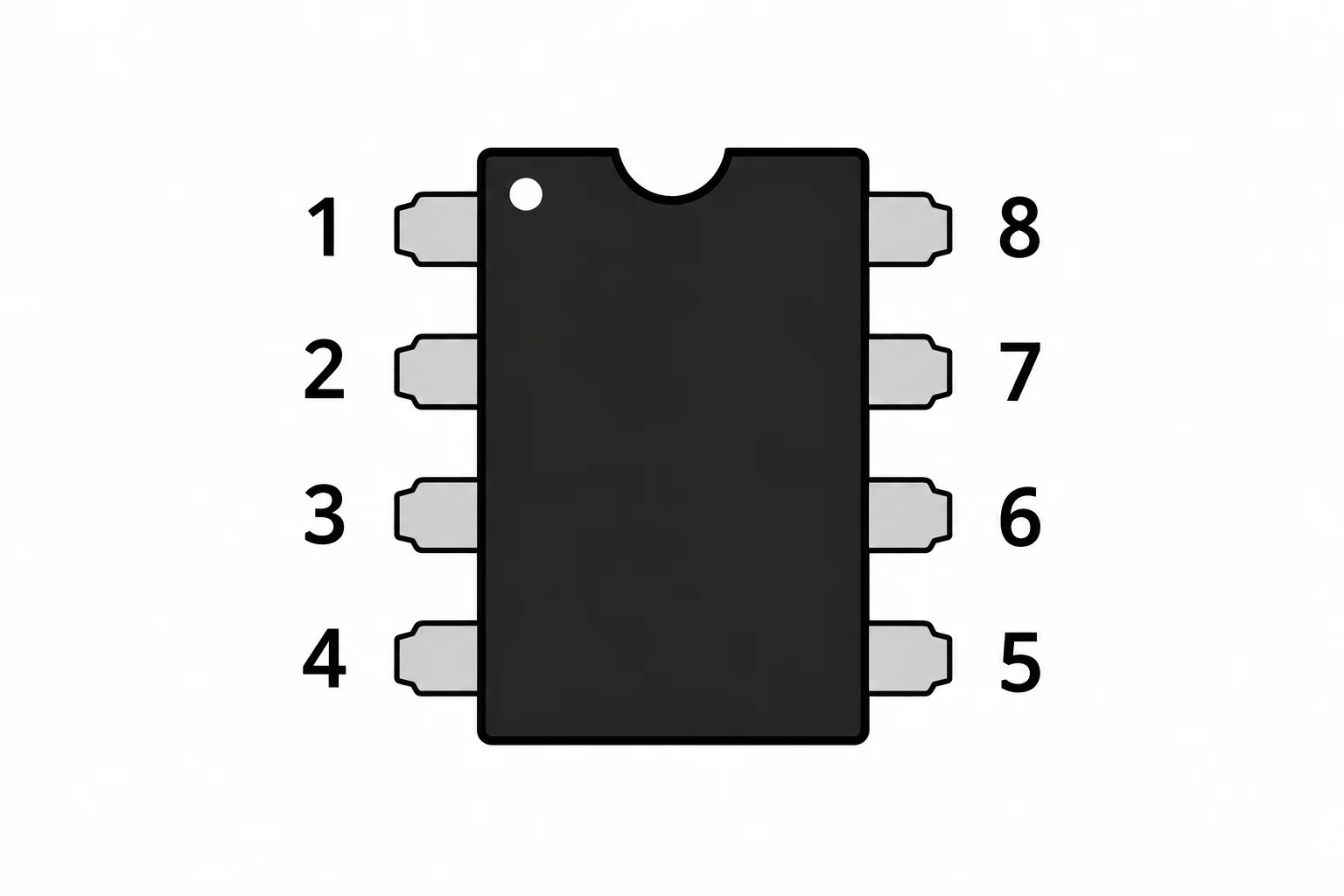

A pinagem da folha de dados é normalmente apresentada em vista superior. Com o entalhe voltado para cima, o pino 1 fica no canto superior esquerdo. A numeração segue em sentido anti-horário: desce pela fileira esquerda até o pino 4, passa para o pino 5 no canto inferior direito e sobe pela fileira direita até o pino 8.

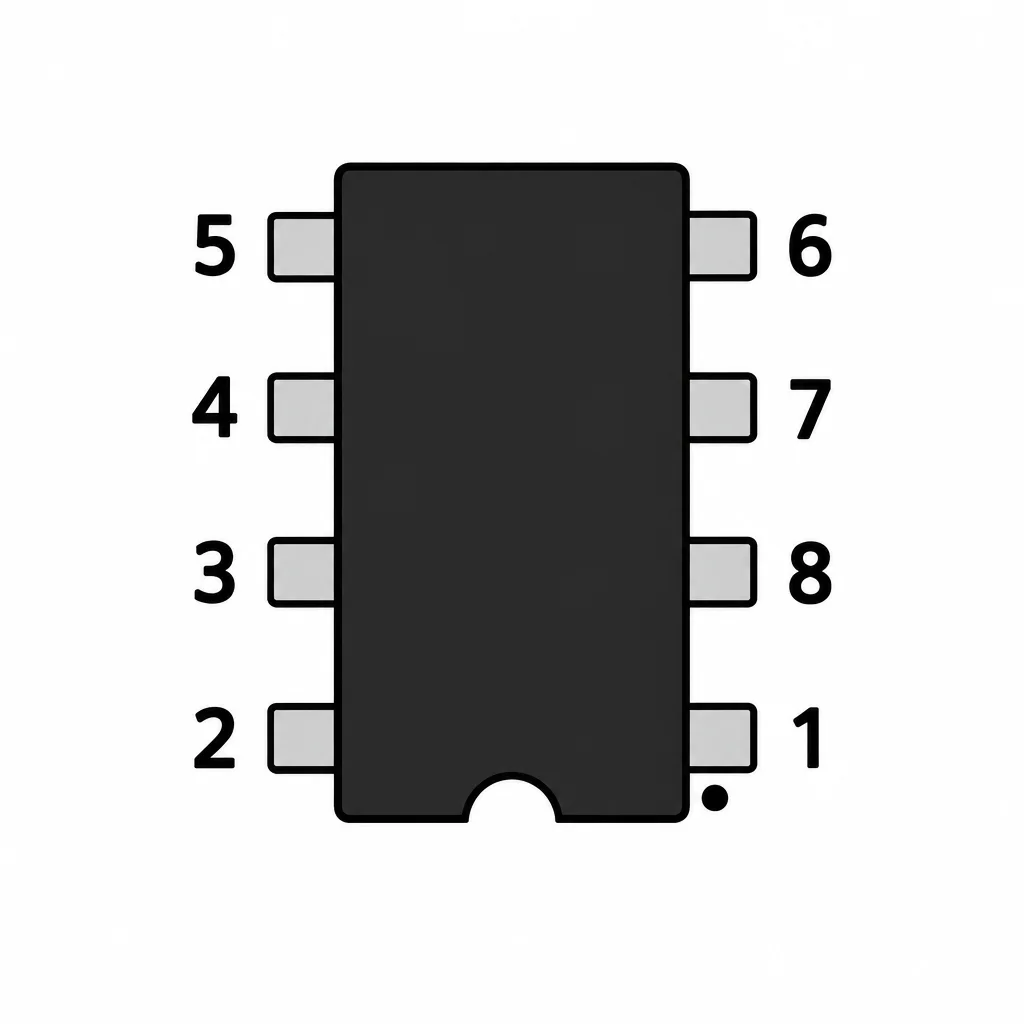

Não espelhe mentalmente o desenho. Se o CI for girado sobre a mesa ou na protoboard, sua posição muda, mas cada terminal conserva seu número físico, definido pela marca e pela convenção da vista superior.

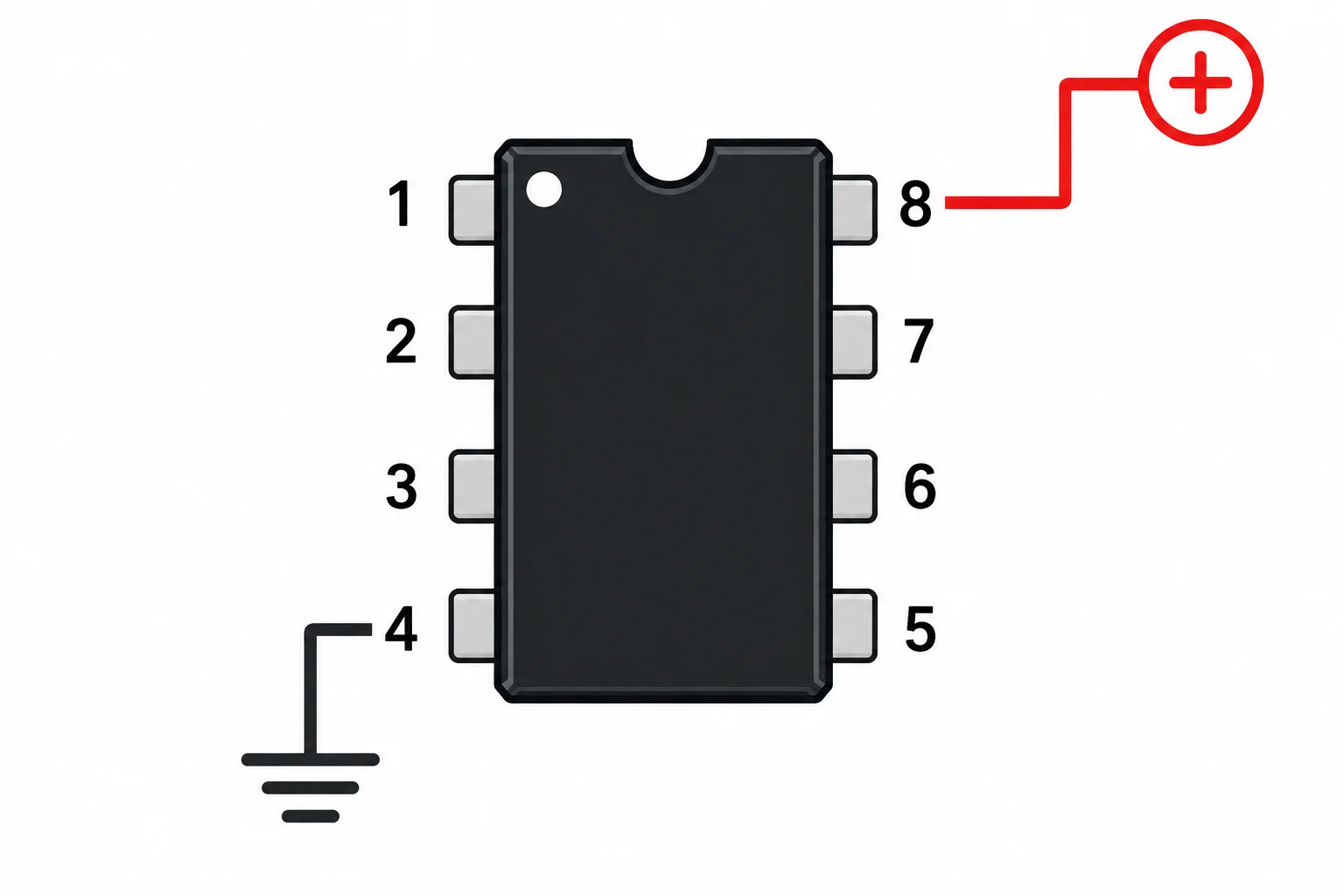

No caso de referência, o MCP6002-I/P é visto de cima, com o pino 1 na orientação estudada antes. Os pinos de alimentação são:

• pino 8 — VDD: alimentação positiva;
• pino 4 — VSS: retorno da alimentação.

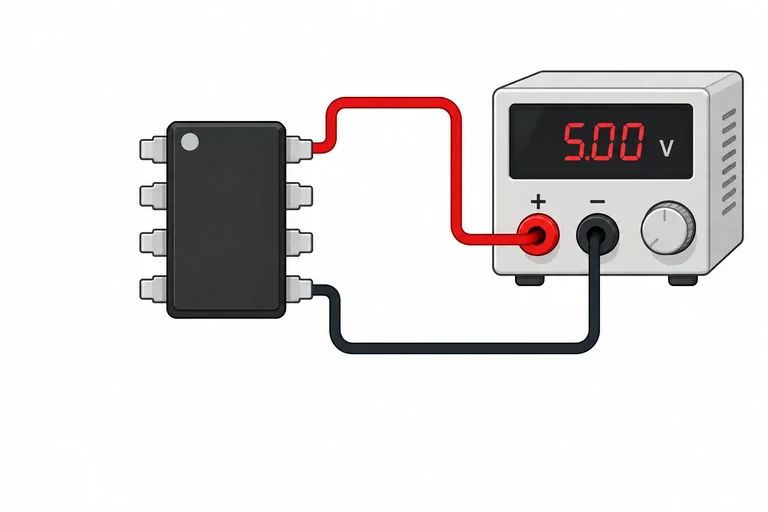

Usando alimentação simples, conecte VDD a +5,0 V e VSS a 0 V (GND). Não deduza esses pinos pela posição: confirme sempre no diagrama do componente e no encapsulamento exato.

A condição escolhida para este tutorial é alimentação simples de 5,0 V entre VDD e VSS. A faixa de operação recomendada do MCP6002 é de 1,8 V a 6,0 V. Portanto, 5,0 V é compatível.

Leia uma tensão de alimentação como a diferença entre os dois pinos: neste caso, VDD − VSS = 5,0 V − 0 V = 5,0 V.

A limitação de corrente é uma proteção importante durante ajustes e testes, mas não torna uma tensão incompatível segura para o CI. Ela também não corrige VDD e VSS invertidos.

Antes de conectar qualquer fonte, mantenha a montagem desenergizada e confira: pino 8 no nó positivo, pino 4 no retorno e tensão escolhida dentro de 1,8 V a 6,0 V.

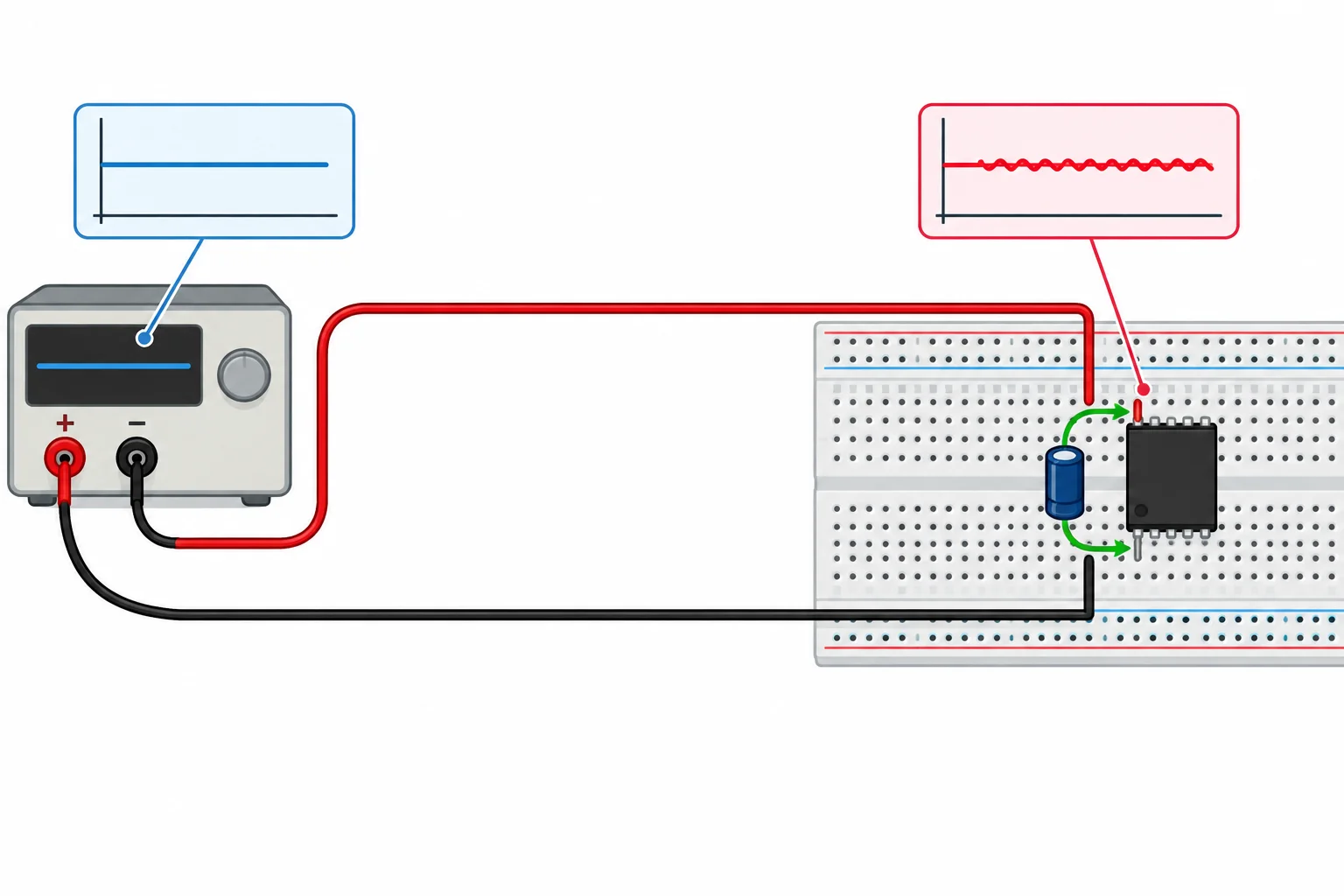

Quando um CI funciona, sua corrente de alimentação não é perfeitamente constante. Mudanças internas podem exigir corrente em instantes curtos. Entre a fonte e os pinos do CI existem fios, trilhas da protoboard e contatos; todos têm impedância.

Por isso, mesmo que a fonte esteja ajustada corretamente, a tensão no próprio CI pode apresentar pequenas perturbações durante essas variações. O desacoplamento atua nesse ponto local, próximo aos pinos de alimentação.

O capacitor de desacoplamento é conectado entre os nós de alimentação indicados pelo fabricante. No caso com alimentação simples, ele fica entre VDD e VSS.

Durante uma demanda rápida, ele pode fornecer parte da corrente localmente; em outros momentos, recebe carga de volta pela alimentação. Assim, reduz a dependência do caminho mais longo até a fonte.

Ele não fica em série com VDD: uma ligação em série interromperia o caminho normal de alimentação do CI. O capacitor deve formar uma ligação em paralelo com a alimentação, entre VDD e VSS.

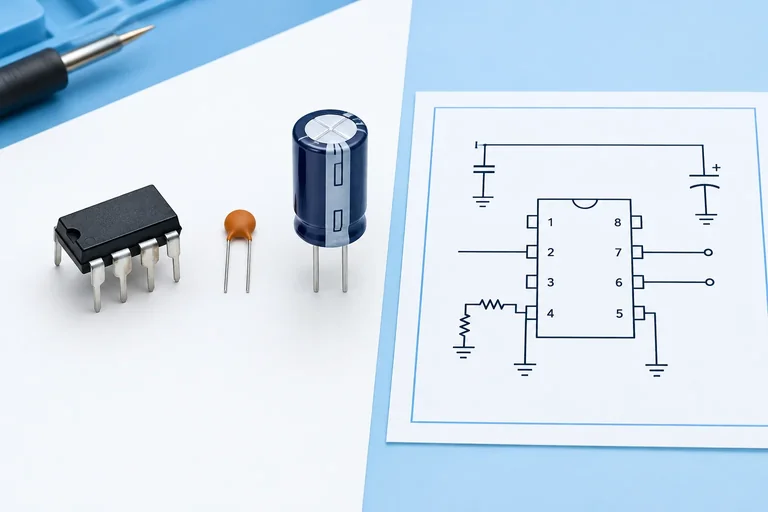

Para o caso de referência, use este resumo de aplicação do MCP6002-I/P. Ele reúne os dados necessários para esta atividade:

• Alimentação usada: 5,0 V entre VDD e VSS.
• Capacitor local: C1 = 100 nF, cerâmico, ligado diretamente entre VDD e VSS.

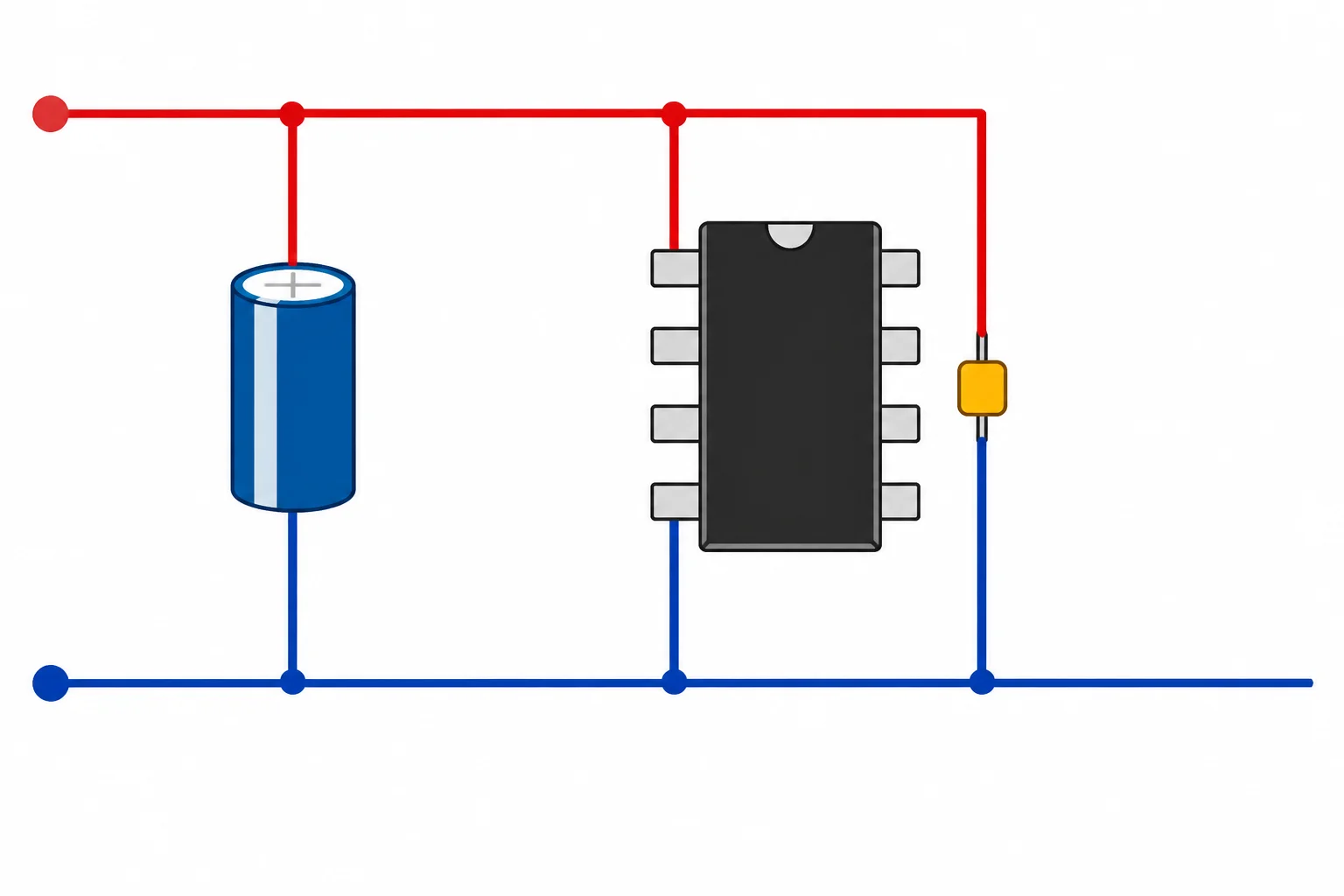

• Capacitor de reserva: C2 = 4,7 µF, ligado entre VDD e VSS na entrada da alimentação da montagem.
• C1 e C2 estão em paralelo, não em série.
• Para capacitores polarizados, o terminal positivo fica em VDD e o negativo em VSS.

A recomendação pertence a este caso e deve ser conferida na documentação do componente usado em um projeto real.

Os dois capacitores não são intercambiáveis. O cerâmico de 100 nF é o desacoplamento local: deve ficar junto aos pinos de alimentação do CI para reduzir o caminho percorrido pelas variações rápidas de corrente.

O capacitor de 4,7 µF é uma reserva para a alimentação da montagem. Ele também fica entre VDD e VSS, mas não substitui C1 quando a recomendação pede ambos.

A quantidade vem da recomendação e das conexões de alimentação do encapsulamento. Não escolha “um capacitor por amplificador interno”: o MCP6002 possui dois blocos internos, mas neste caso há um par de pinos VDD/VSS e a recomendação apresentada define C1 e C2.

Para uma alimentação de 5,0 V, escolha capacitores cuja tensão nominal seja maior que a tensão que aparecerá entre seus terminais, com margem adequada. Por exemplo, 10 V, 16 V ou valores superiores podem atender a esse requisito, desde que os demais dados também sejam compatíveis.

Se C2 for eletrolítico ou outro tipo polarizado, confira a polaridade antes de conectá-lo: positivo em VDD e negativo em VSS. Um cerâmico comum não é polarizado, mas ainda precisa ter valor e tensão nominal corretos.

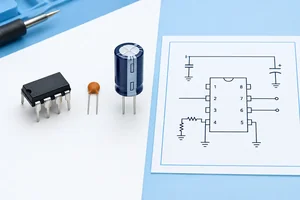

Associe cada item à sua função no caso de referência.

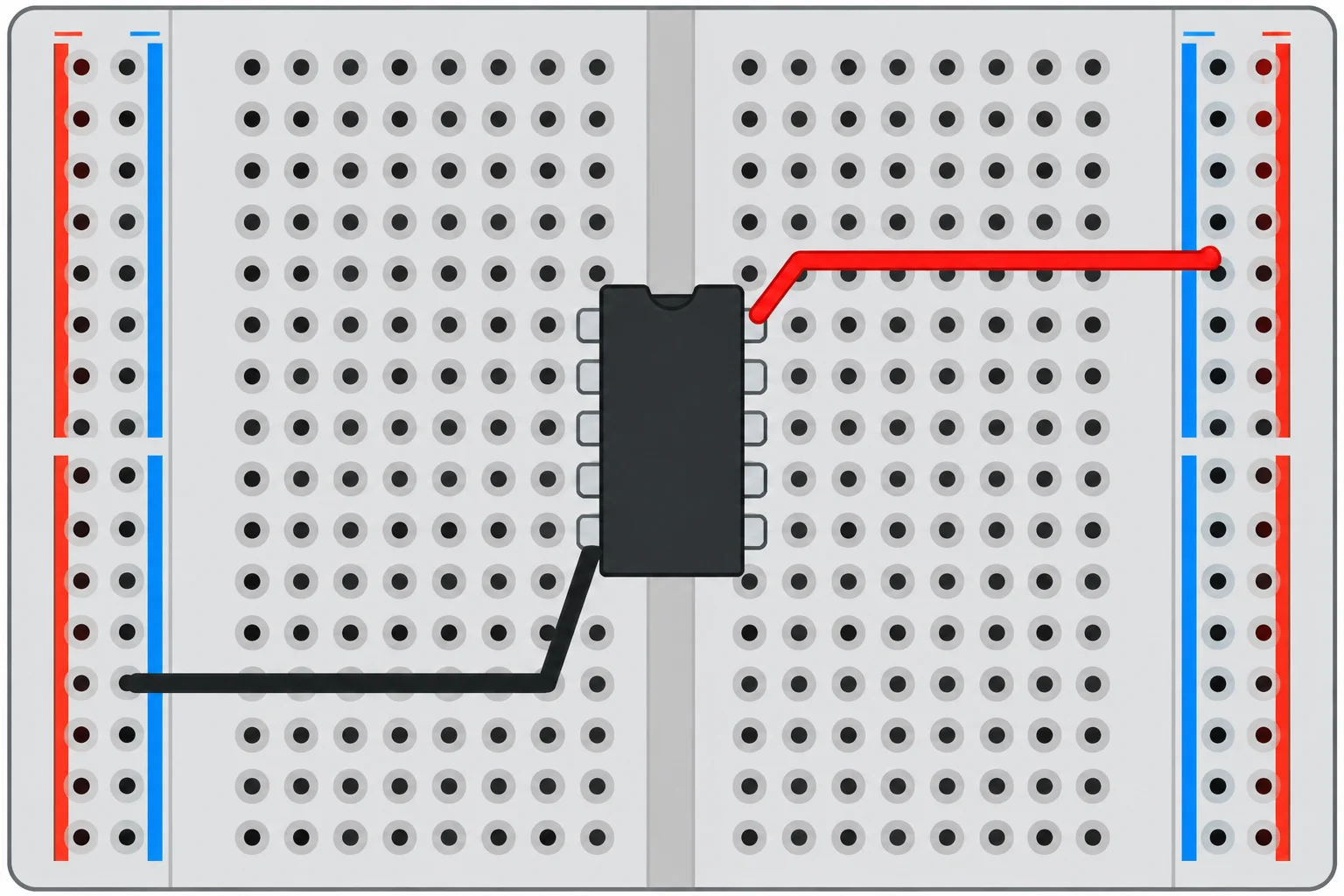

Use o MCP6002-I/P atravessando o canal central da protoboard, com a marca do pino 1 voltada para a extremidade que você adotou como referência. Na vista superior, a numeração segue em sentido anti-horário: pino 1 no canto superior esquerdo, pino 4 no inferior esquerdo, pino 5 no inferior direito e pino 8 no superior direito.

Para este encapsulamento, o trecho de alimentação é:

• pino 8 (VDD) → nó de +5,0 V;
• pino 4 (VSS) → nó de 0 V/retorno.

Antes de inserir qualquer jumper, compare a marca física do CI com o diagrama de pinagem estudado. Não deduza VDD e VSS apenas pela posição do componente na protoboard.

Monte ou identifique primeiro estes três nós: +5,0 V, 0 V/retorno e os dois pinos reais do CI que pertencem a esses nós. Com a fonte e qualquer sinal desconectados, faça as conexões abaixo.

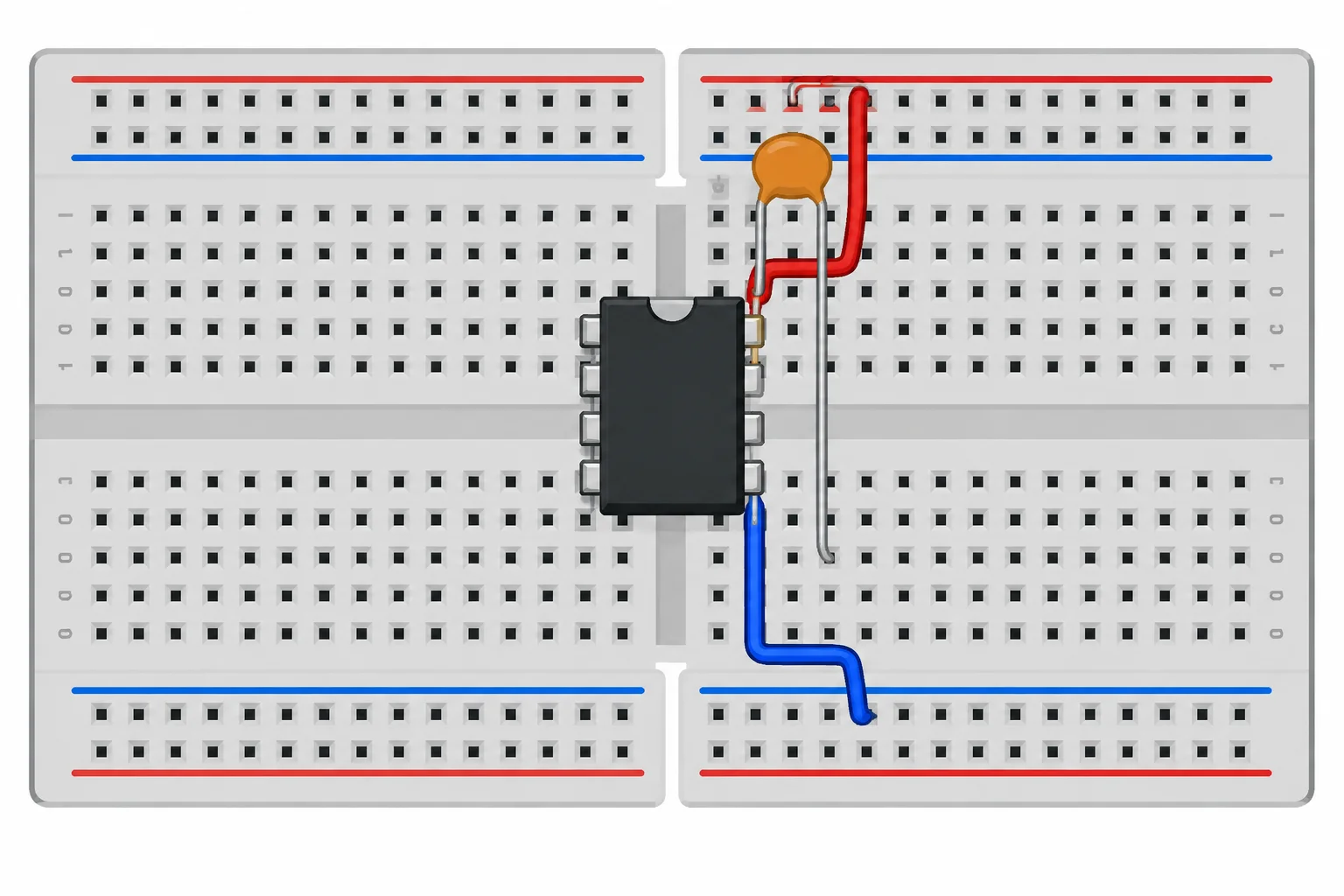

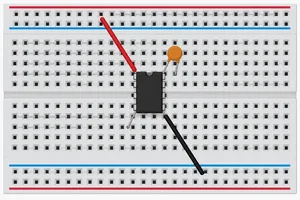

O capacitor cerâmico local de 100 nF deve ficar entre VDD e VSS. Como os pinos 8 e 4 estão em posições diagonalmente opostas no PDIP-8, ele pode precisar de dois jumpers curtos e dedicados até as fileiras desses pinos. Escolha uma posição livre próxima ao CI que encurte os dois caminhos.

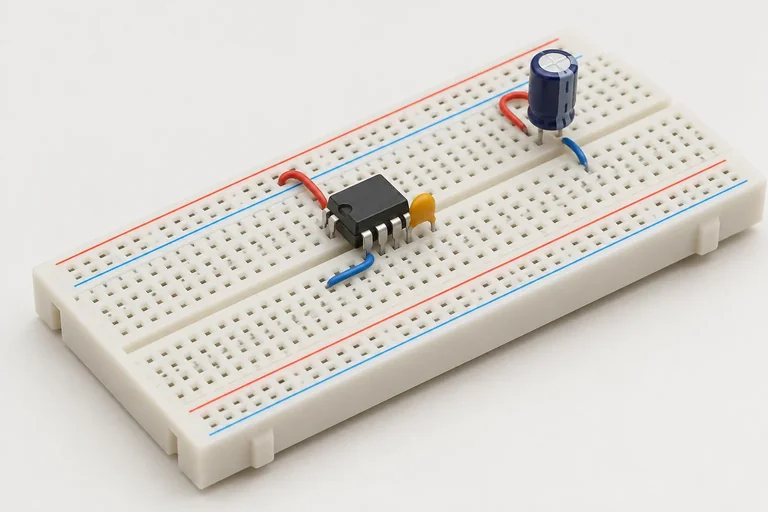

O capacitor de reserva de 4,7 µF também fica entre os mesmos nós, na entrada da alimentação da montagem. Ele complementa, mas não substitui o capacitor local. Não conecte ainda entradas, saídas ou realimentação: este é apenas o trecho de alimentação e desacoplamento.

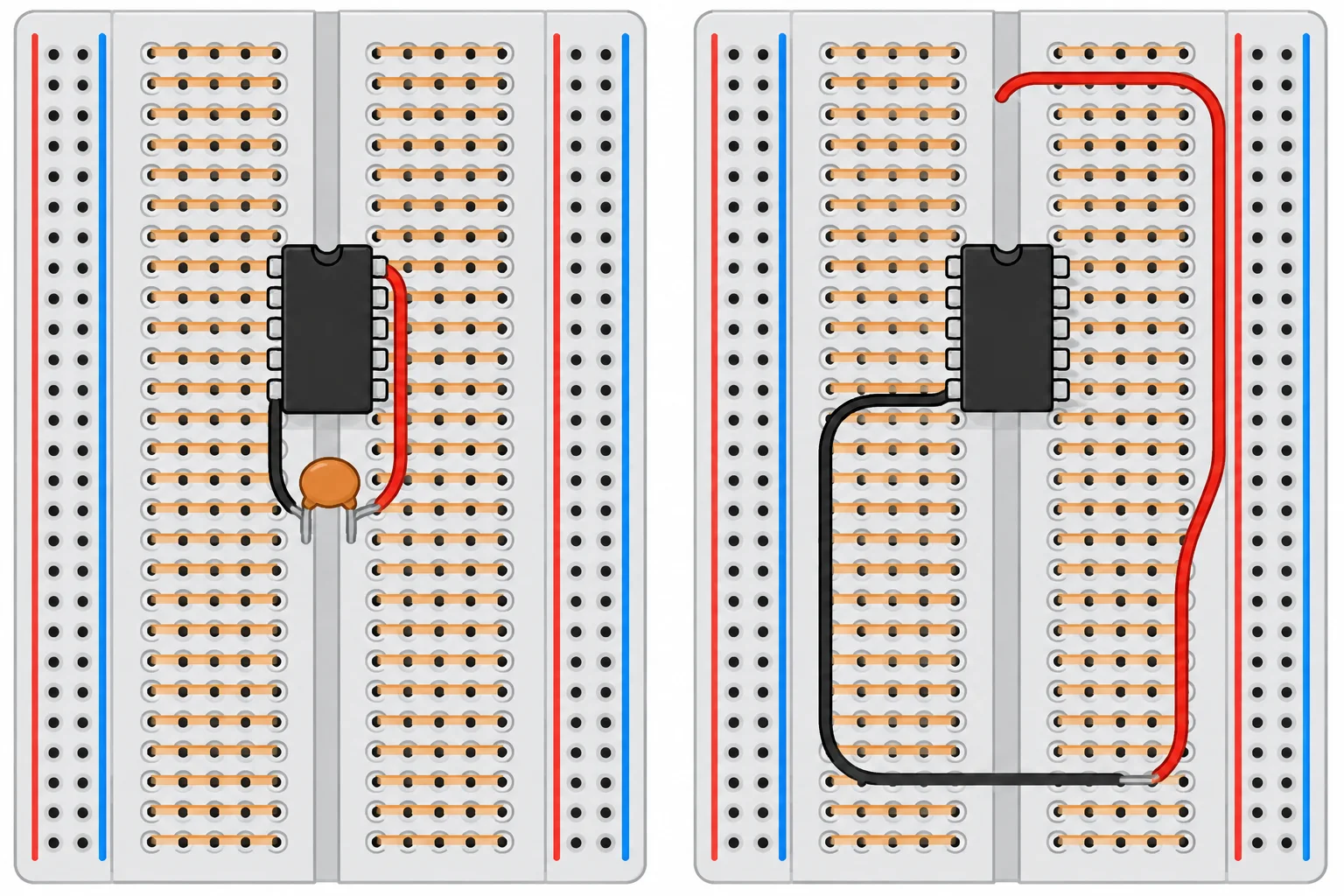

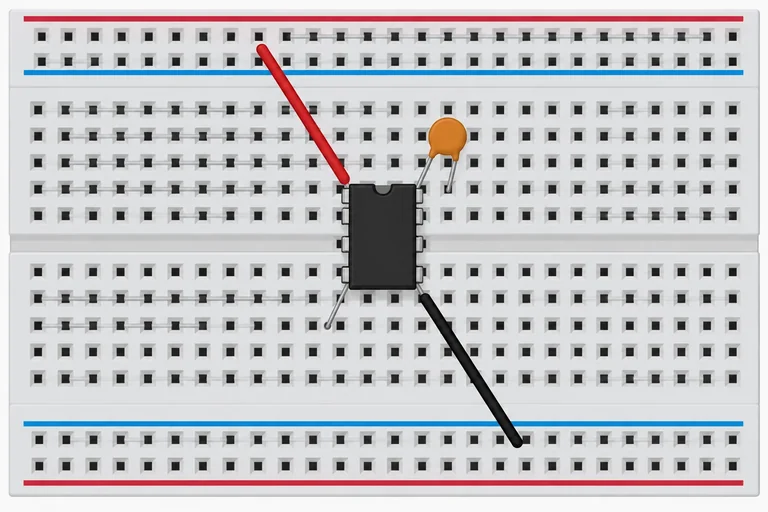

Coloque C1 de 100 nF em uma área livre junto ao CI e siga os dois caminhos completos: de um terminal de C1 até a fileira do pino 8 e do outro terminal até a fileira do pino 4. Use jumpers curtos, sem fazer um passeio desnecessário pelos barramentos.

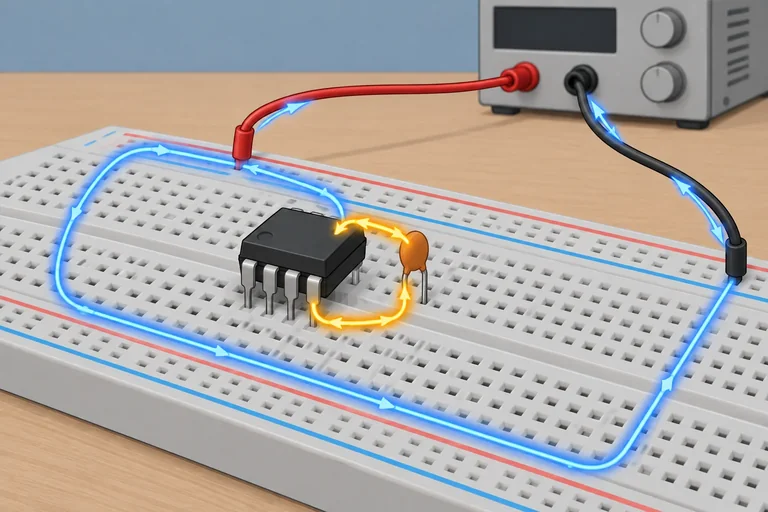

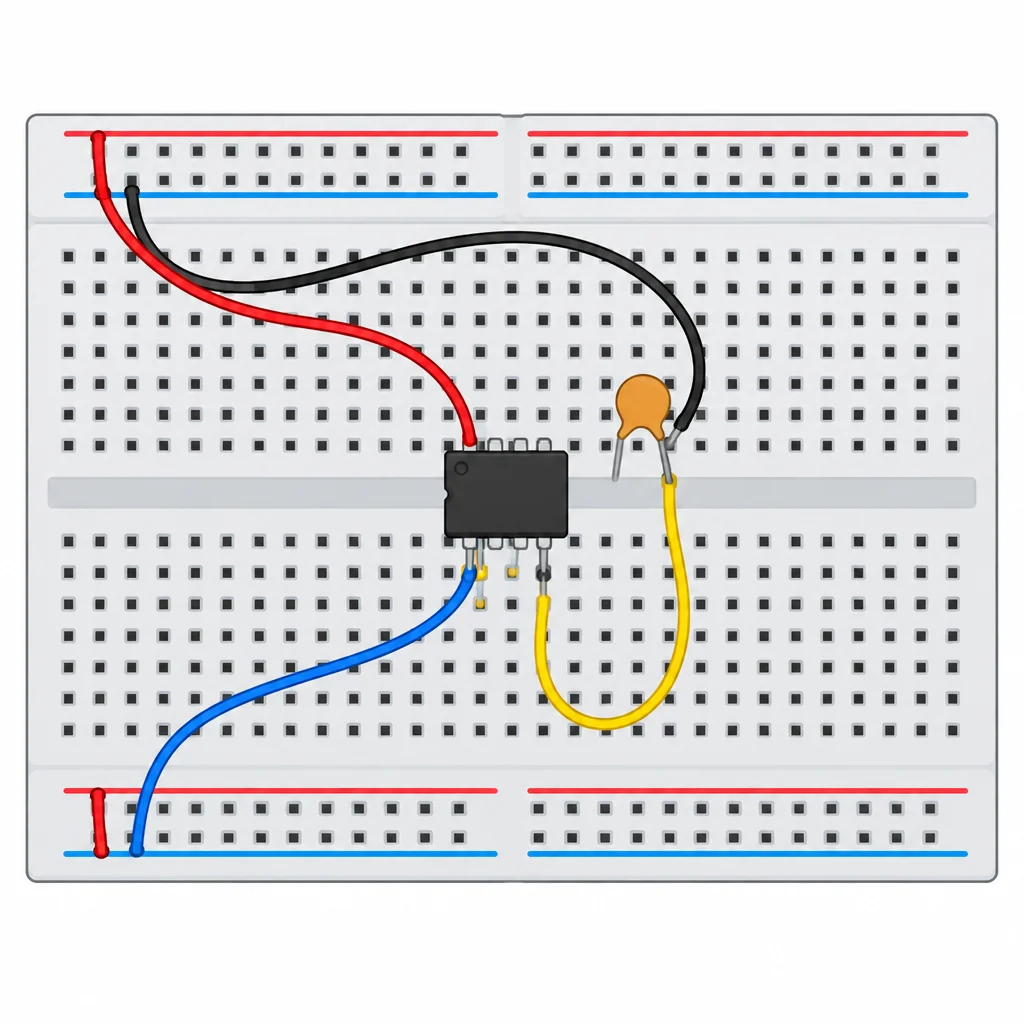

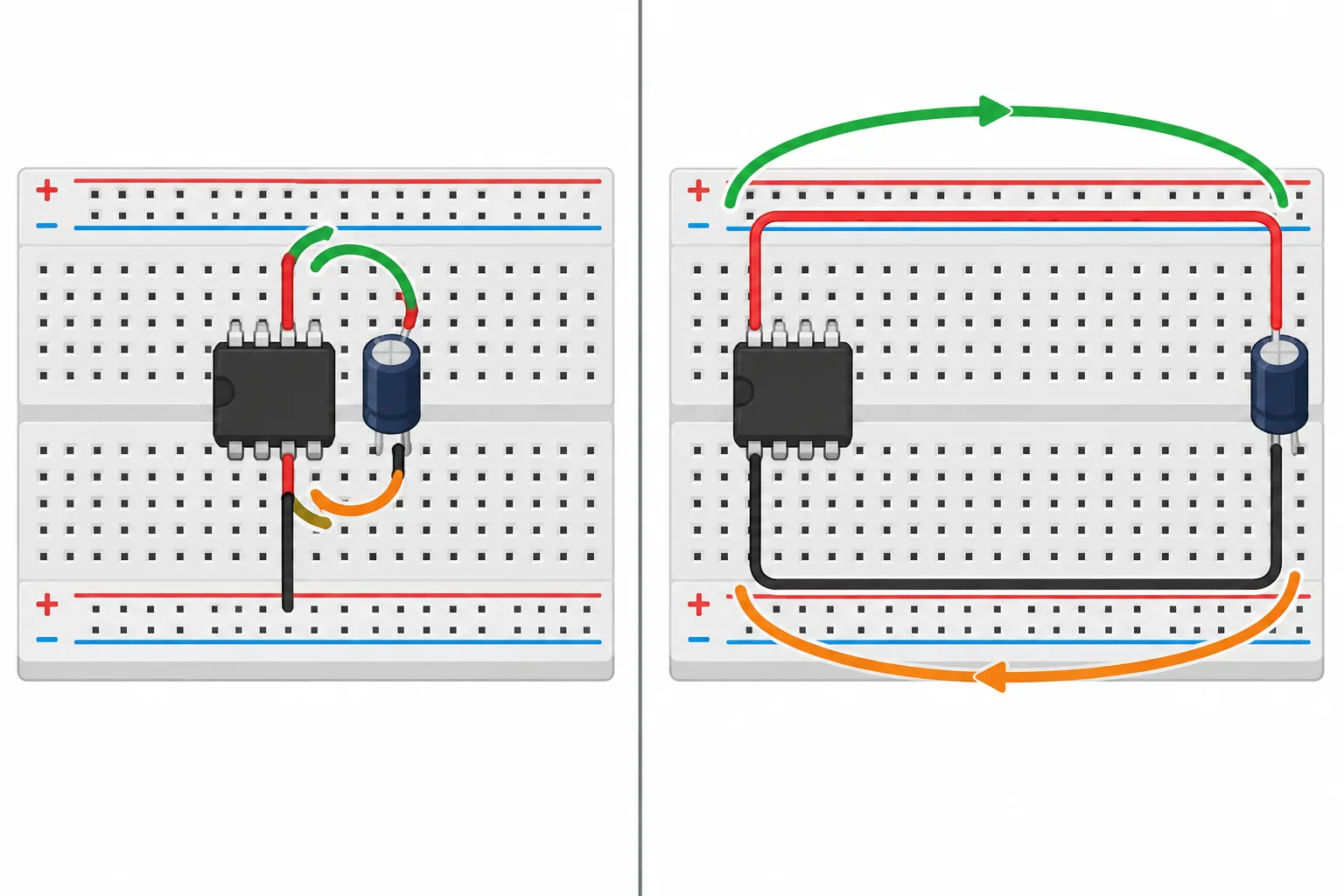

“Perto” não é só distância visual. Um capacitor ao lado do encapsulamento, mas alcançado por um fio longo até VDD ou VSS, ainda tem um caminho longo. Também não coloque um terminal de C1 na fileira de um pino de sinal apenas porque ela parece conveniente.

A protoboard é adequada à prática didática, mas seus contatos e jumpers têm limitações. Uma montagem compacta nela não reproduz automaticamente o desempenho de uma placa de circuito impresso.

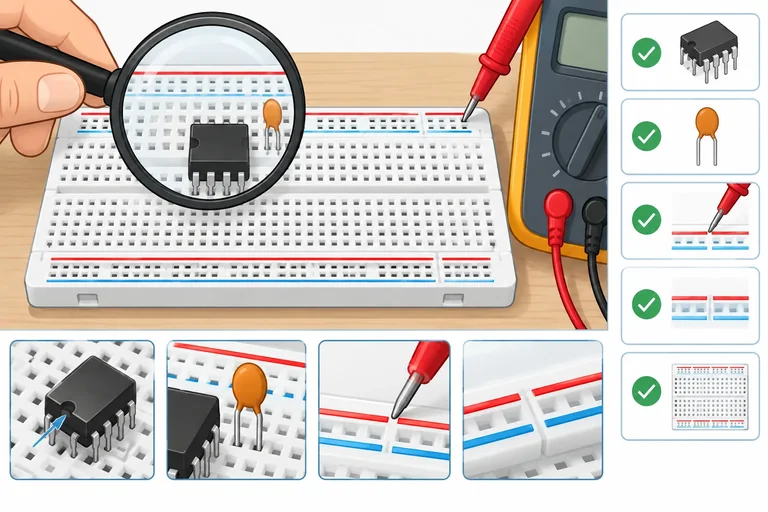

Antes de ligar qualquer fonte, confira a montagem a partir da pinagem — não apenas pela posição do CI na protoboard. No MCP6002-I/P, visto de cima e com a marca de orientação como referência, o pino 8 é VDD e o pino 4 é VSS.

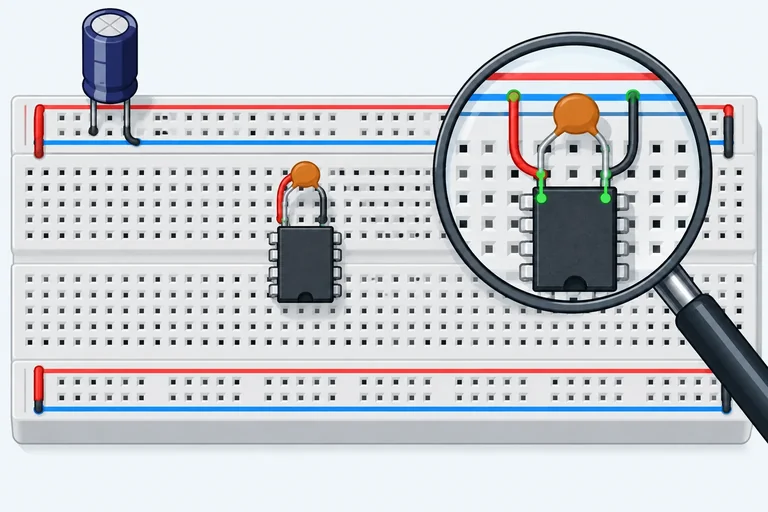

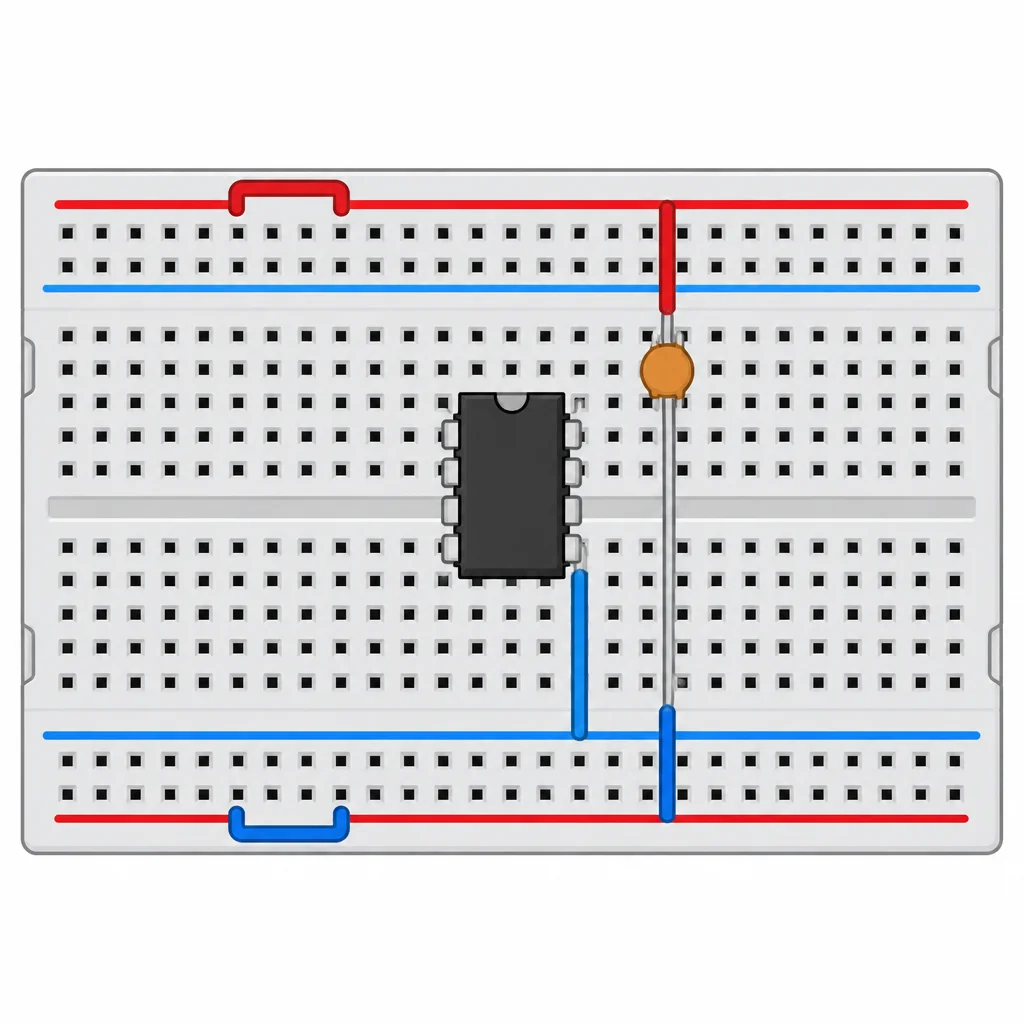

Siga cada conexão do pino até o nó correspondente: pino 8 → +5,0 V; pino 4 → retorno; capacitor cerâmico de 100 nF entre esses dois nós. Verifique também se o barramento usado realmente é contínuo: muitas protoboards têm trilhos partidos no meio.

Faça a inspeção com fontes e sinais desconectados. Se houver capacitores que possam estar carregados, descarregue-os de forma apropriada antes de medir.

Com o multímetro em continuidade, confira os trechos que deveriam estar unidos: o pino 8 e o nó de +5,0 V; o pino 4 e o retorno; e cada jumper necessário. Confira separadamente que VDD e VSS não estão em curto. A leitura pode ser transitória se um capacitor ainda estiver conectado; interprete-a junto com a inspeção da montagem.

Revise cada capacitor antes de ligar:

• valor e quantidade indicados para o caso;
• tensão nominal acima da tensão prevista entre seus terminais, com margem;
• polaridade, se o componente for polarizado;
• terminais em nós diferentes: um em VDD e outro em VSS;
• caminho local curto, sem um longo passeio por jumpers.

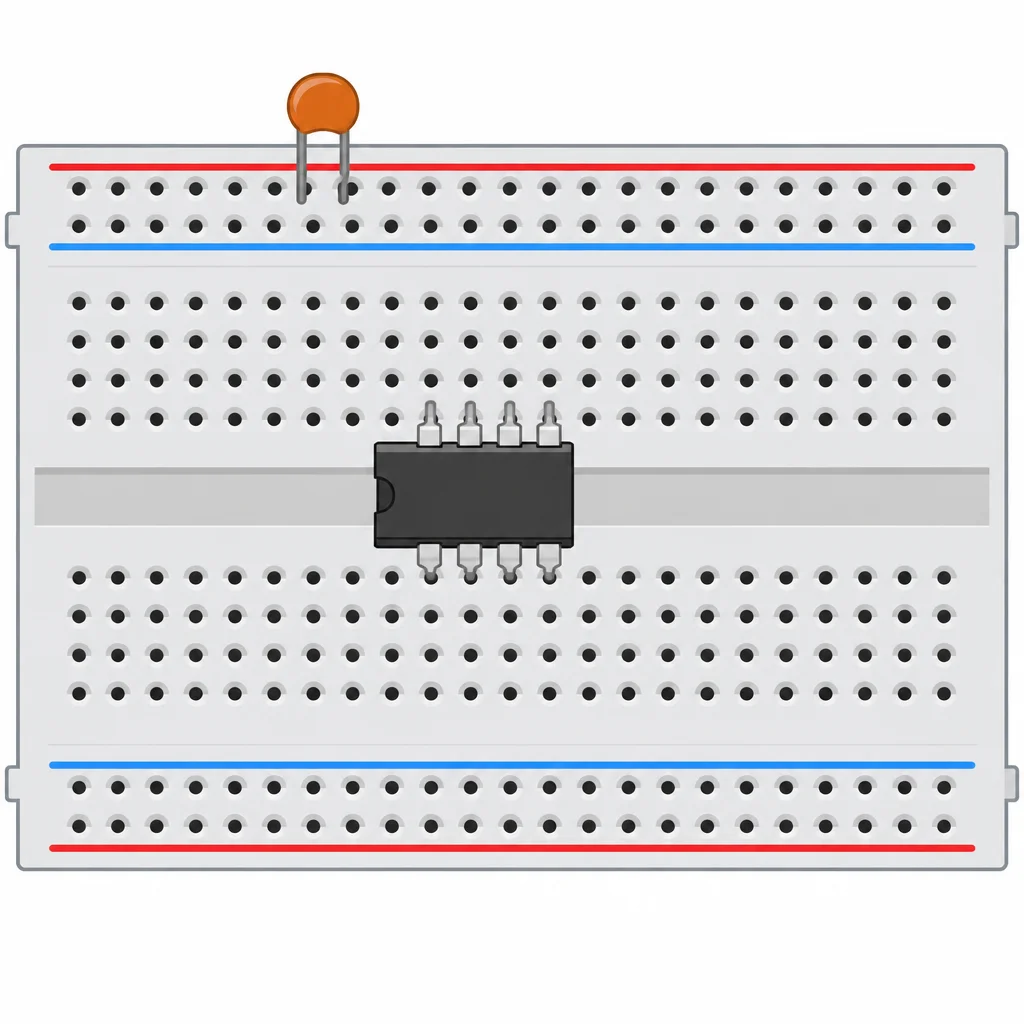

Um capacitor com os dois terminais no mesmo nó não desacopla. Um capacitor distante pode estar eletricamente ligado, mas não oferece o mesmo caminho local curto.

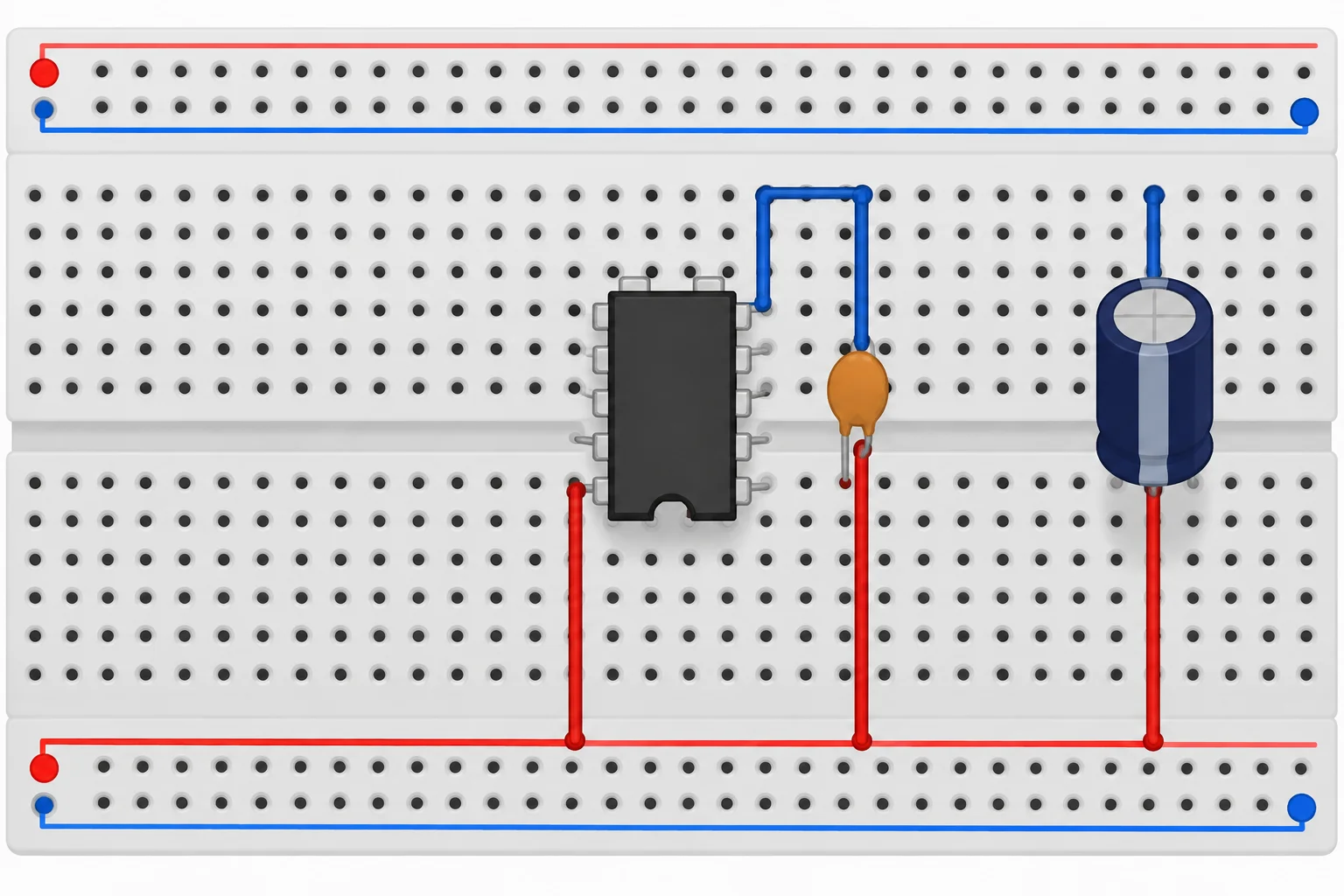

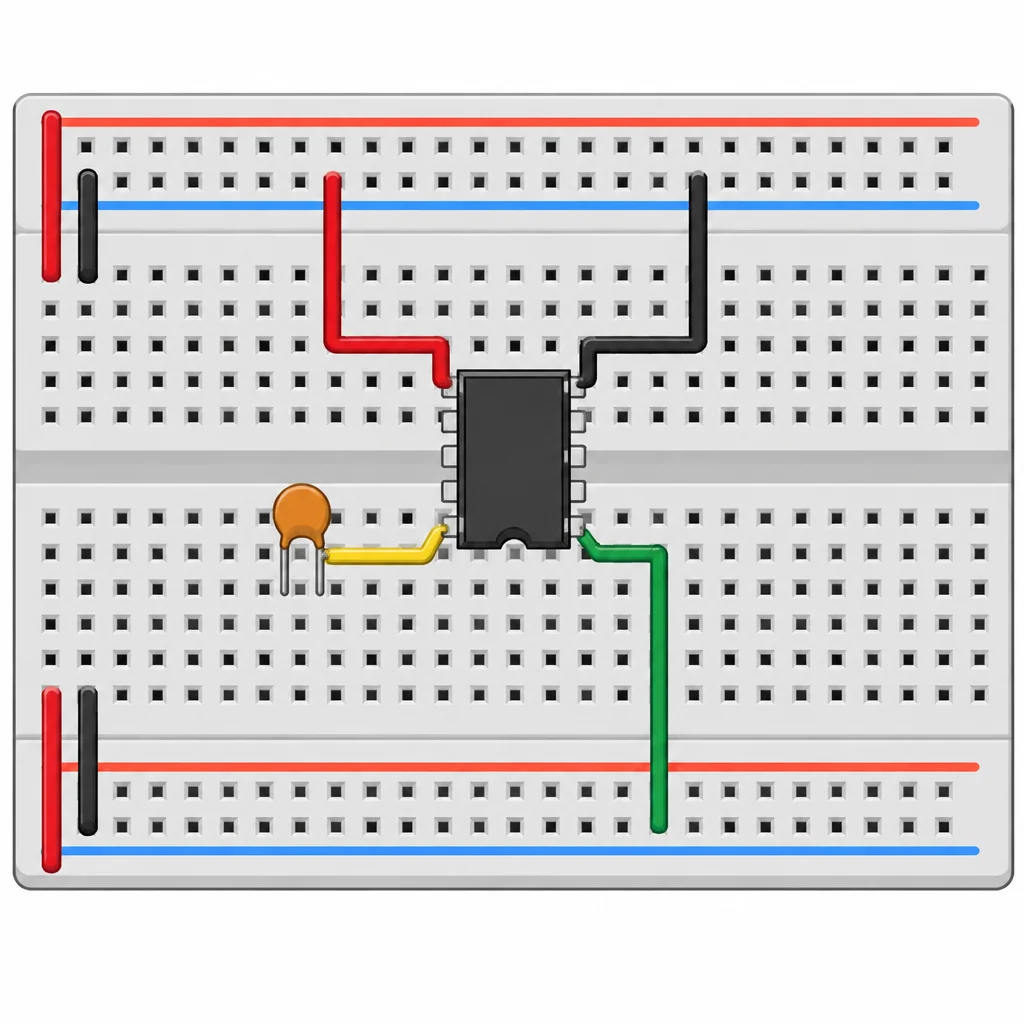

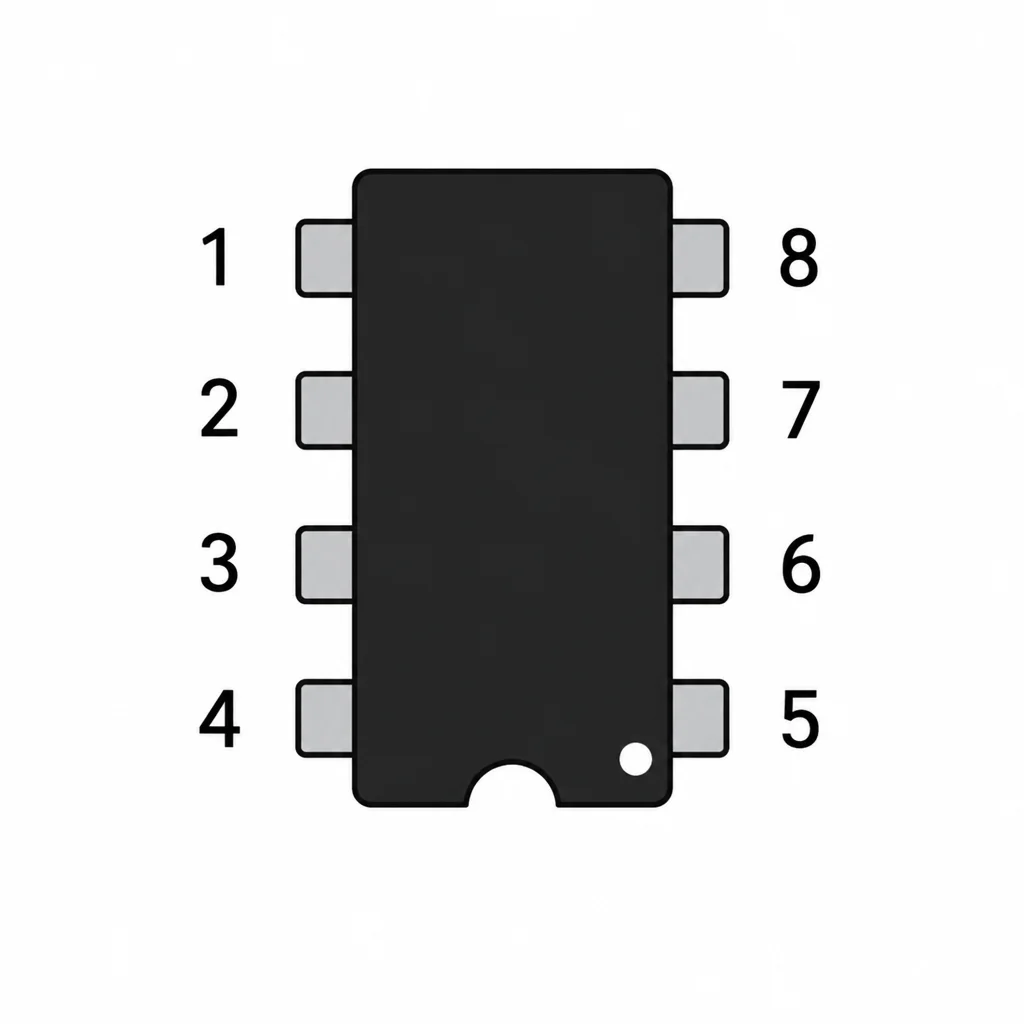

Você recebeu o mesmo MCP6002-I/P em PDIP-8, agora girado 180° na protoboard: o entalhe está voltado para baixo. A posição na protoboard não muda a identificação dos terminais. Confirme o código, o encapsulamento e leia a pinagem em vista superior a partir do pino 1.

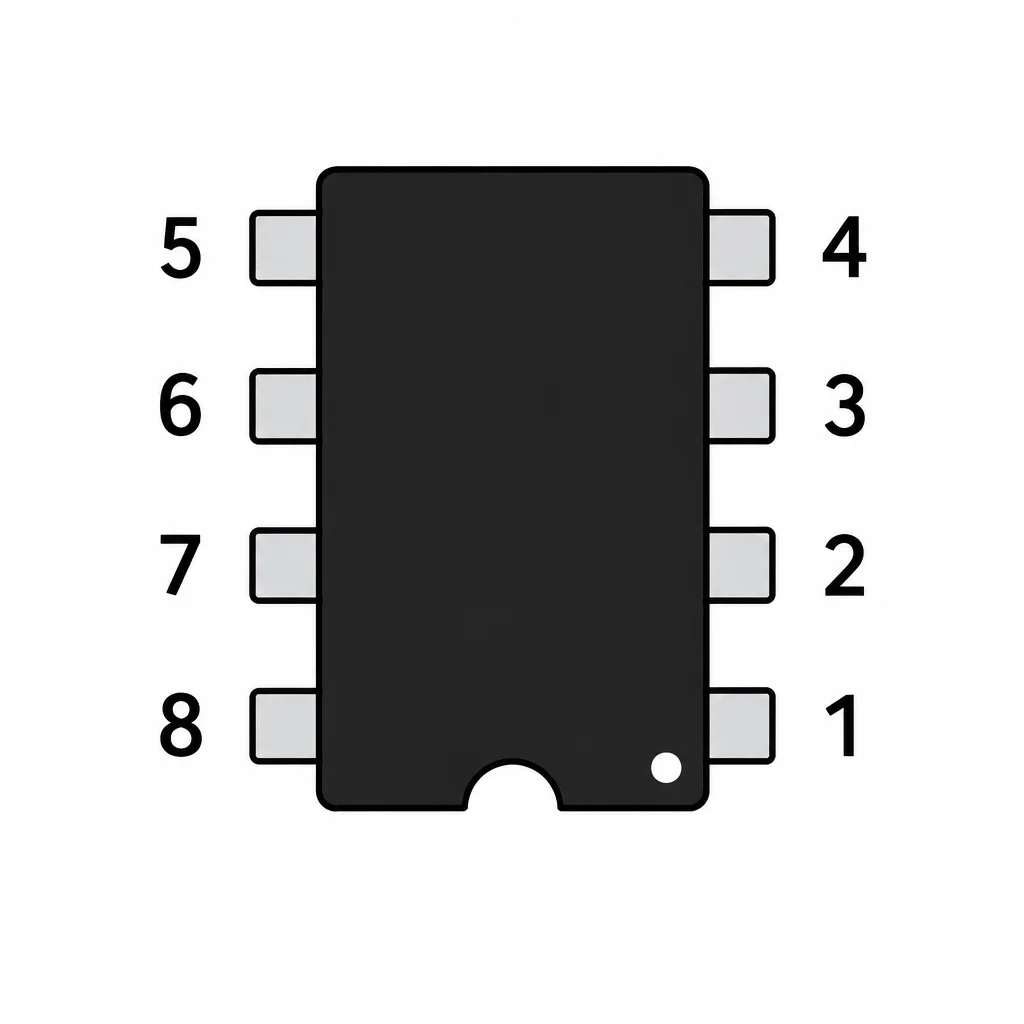

Nessa orientação, o pino 1 está no canto inferior direito do CI; o pino 4, no canto superior direito; o pino 8, no canto inferior esquerdo. Para este caso:

• pino 8: VDD, alimentação positiva;
• pino 4: VSS, retorno da alimentação simples.

A fonte prevista é de 5,0 V: VDD deve chegar ao nó de +5,0 V e VSS ao nó de 0 V. Esta revisão trata somente da alimentação e do desacoplamento; os demais pinos ainda não constituem uma aplicação completa.

Uma revisão eficiente elimina erros de identificação antes de inspecionar os detalhes físicos. Organize as etapas abaixo na sequência mais segura e útil, sempre com fontes e sinais desconectados.
