Do esquema à montagem na protoboard

Antes de tocar na protoboard, deixe a prática sem alimentação externa: não conecte fonte, bateria nem USB. Separe sua protoboard, o multímetro, jumpers compatíveis e dois resistores axiais de 1/4 W: R1 = 1 kΩ ±5% e R2 = 2,2 kΩ ±5%.

Nesta etapa, os resistores ainda não serão instalados. O objetivo é entender os contatos escondidos da área central e reconhecer quais furos podem estar unidos.

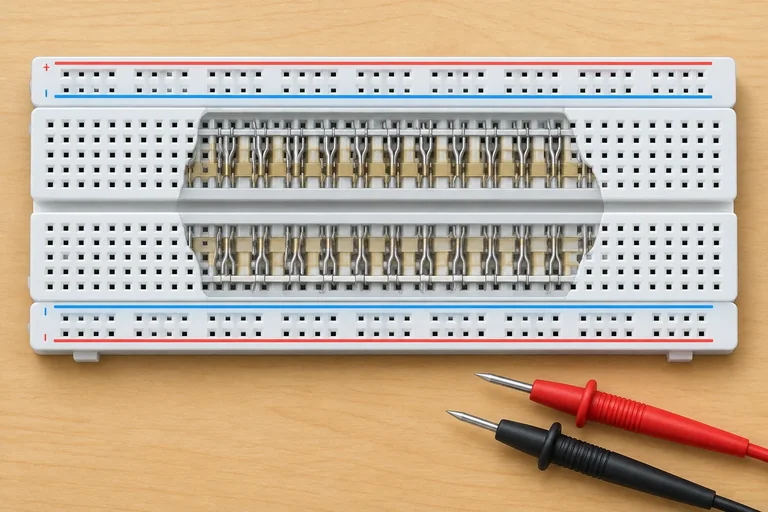

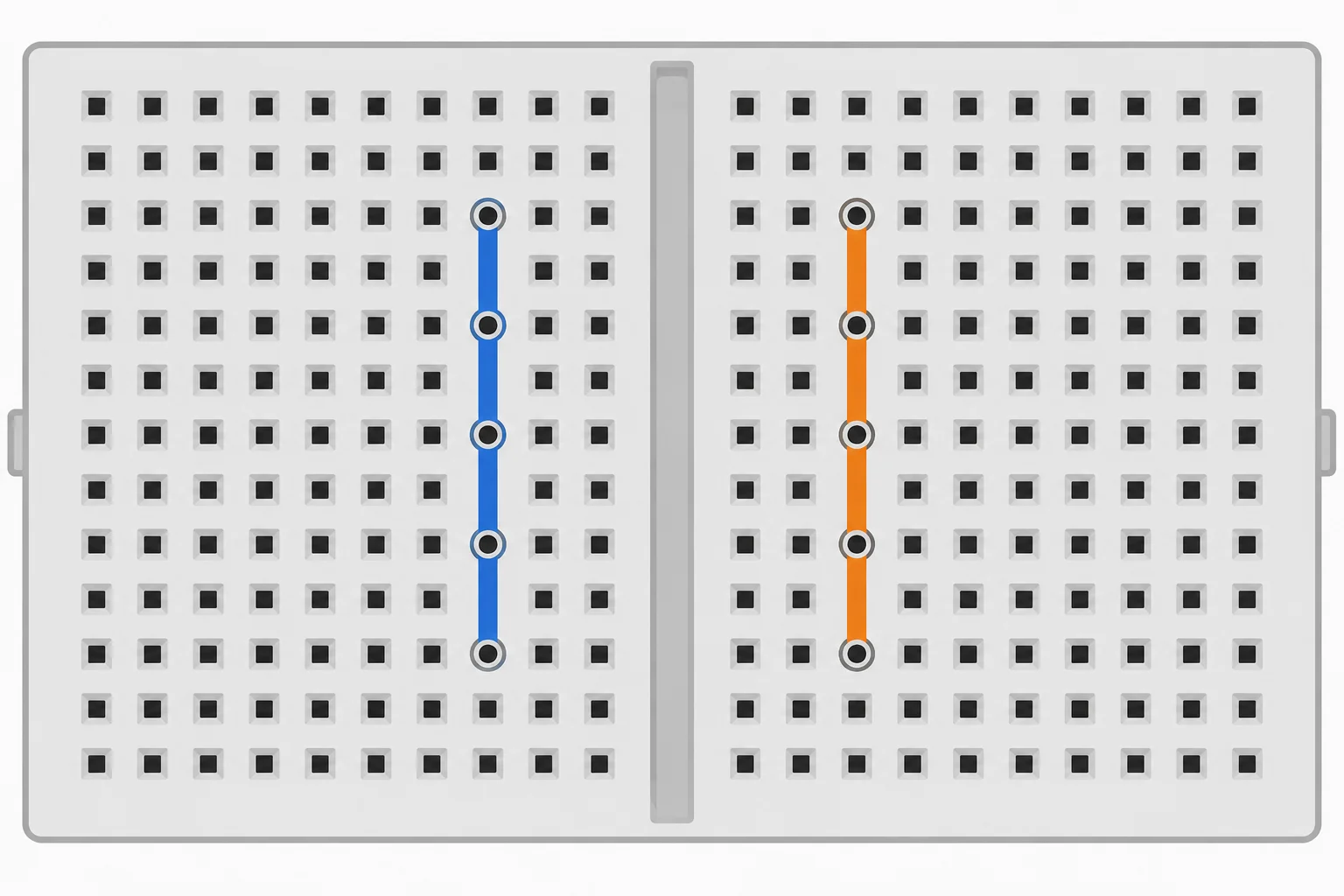

Em uma protoboard típica, a área central é organizada em grupos de cinco contatos. Na convenção comum de letras nas linhas e números nas colunas, os furos A1, B1, C1, D1 e E1 pertencem ao mesmo grupo: há uma tira metálica interna que os une.

O grupo da coluna vizinha é separado. Assim, A1 e A2 podem parecer próximos, mas pertencem a grupos diferentes. A aparência e a impressão na placa ajudam a localizar os furos; a conectividade é definida pelas tiras internas.

O canal central divide a área de montagem em duas metades. Na convenção comum, o grupo A1–E1 de um lado não se conecta automaticamente ao grupo F1–J1 do outro, mesmo que compartilhem o número 1.

O canal é uma separação física e elétrica. Uma conexão entre os lados só passa a existir quando um componente ou um fio une os grupos. Em algumas placas, as letras ou a orientação impressa podem mudar; por isso, use esta estrutura como leitura típica e confirme a sua placa depois.

Barramentos são pistas, não garantias

Nas laterais de muitas protoboards há linhas longas, geralmente marcadas por faixas coloridas e símbolos como + ou −. Elas ajudam a organizar a montagem, mas não têm tensão por si só: sua placa continua sem alimentação externa.

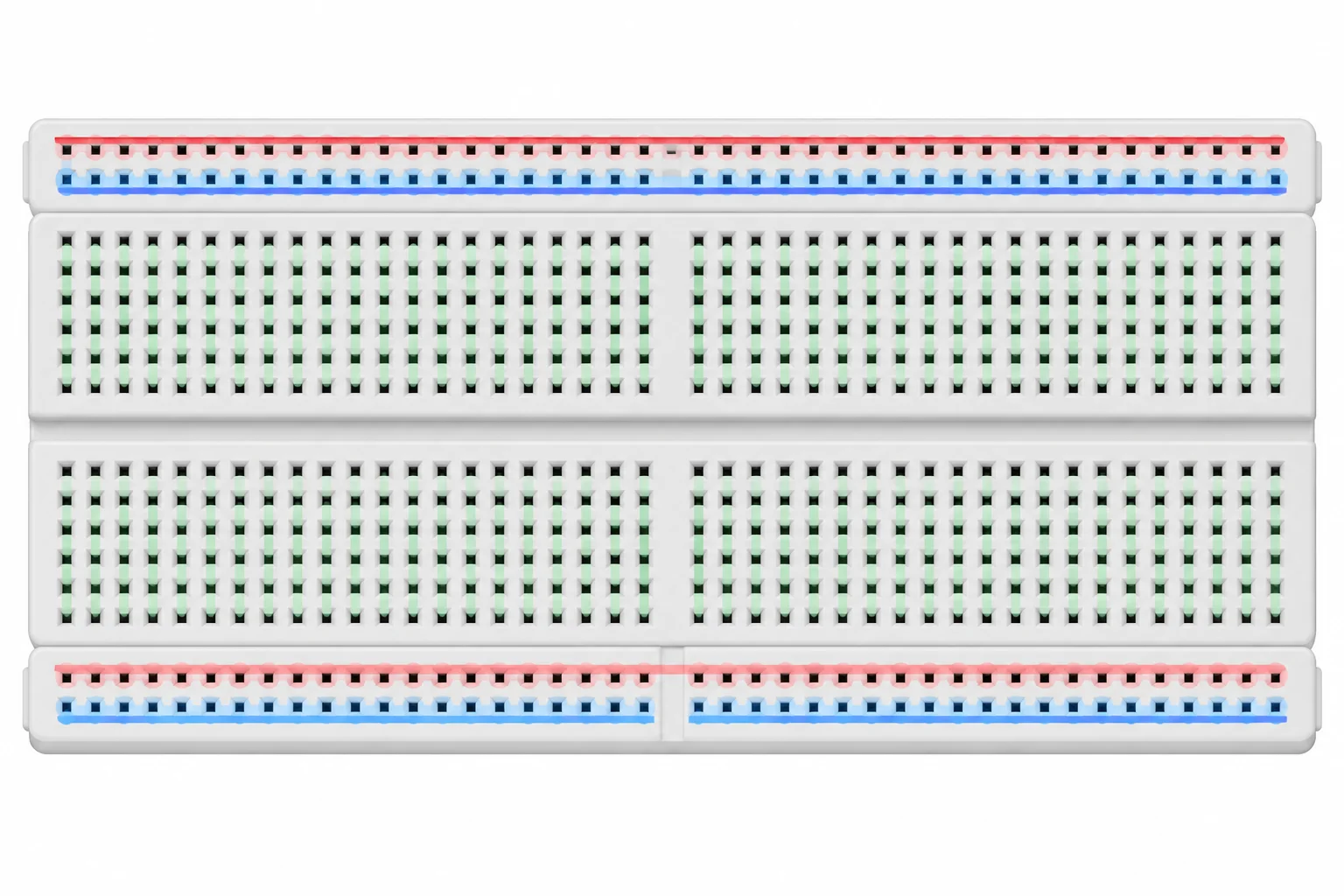

A continuidade interna desses barramentos varia conforme o modelo. Uma linha pode ser contínua de ponta a ponta, ser dividida no meio ou nem existir. Também não presuma que as duas linhas laterais, mesmo alinhadas, estejam conectadas entre si.

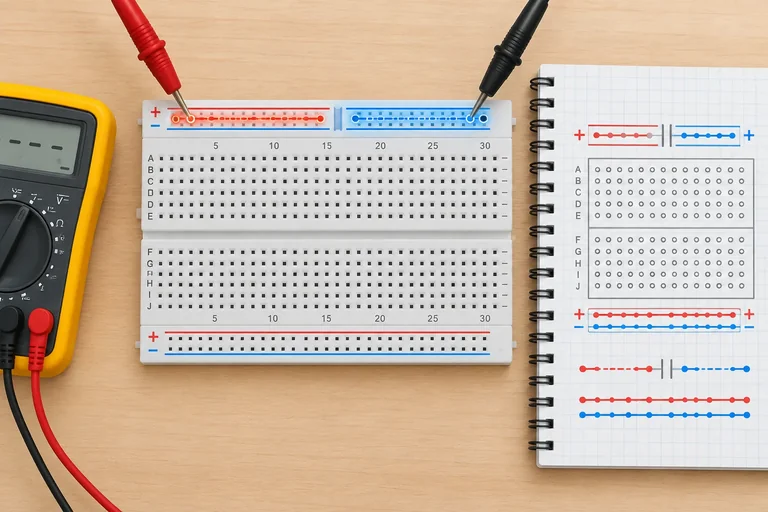

Com a protoboard vazia e desconectada de fonte, bateria e USB, use o multímetro como no tutorial anterior. Faça testes curtos e anote o resultado. Primeiro, confirme um grupo de cinco contatos; depois, verifique o que deve permanecer separado.

Crie um mapa simples da sua placa. Não precisa desenhar todos os furos: registre os grupos e segmentos que você pretende usar mais adiante.

Exemplo de registro:

• Área de montagem: grupo E12 conectado a A12; separado de A13.
• Canal central: E12 separado de F12.
• Faixa lateral esquerda: trecho superior conectado internamente; há interrupção antes do trecho inferior.
• Faixa lateral direita: continuidade não confirmada; não será usada por enquanto.

Se a sua placa não tiver barramentos laterais, tudo bem: planeje usar grupos dedicados da área central como pontos de conexão. O importante é saber quais furos pertencem ao mesmo conjunto elétrico.

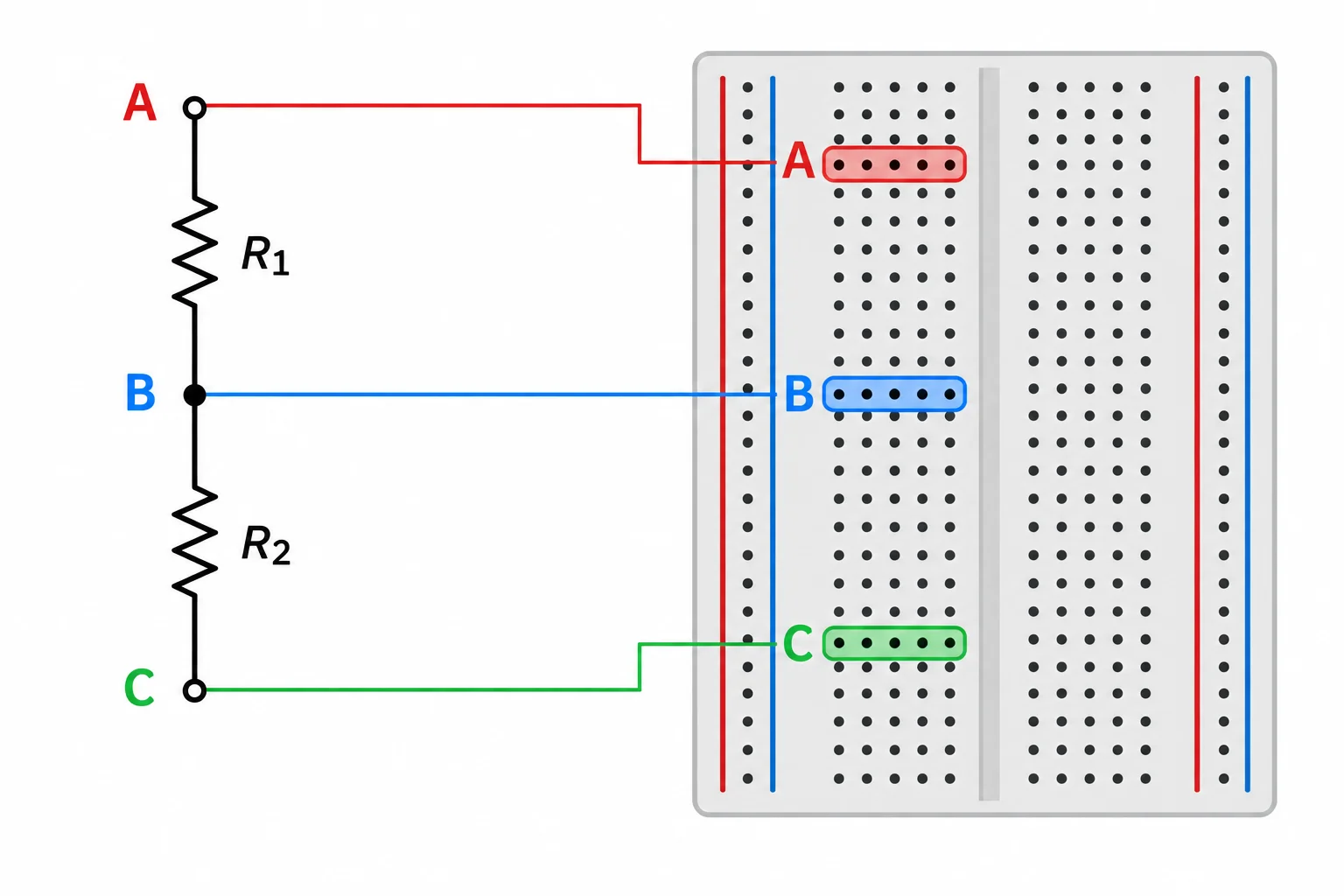

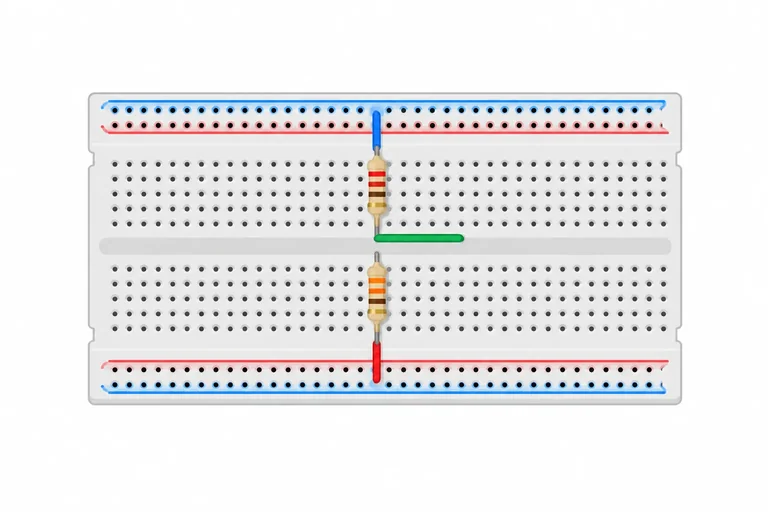

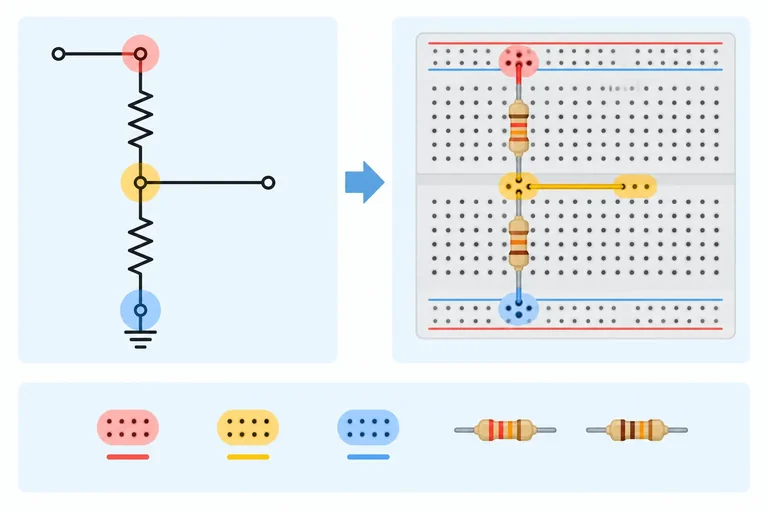

Vamos transformar o divisor do esquema em três lugares físicos distintos na sua protoboard. O circuito continua sem alimentação externa.

No esquema de referência:

• R1 = 1 kΩ fica entre os nós A e B.
• R2 = 2,2 kΩ fica entre os nós B e C.
• A será a entrada em uma etapa futura.
• B será a saída do divisor.
• C será a referência.

O nó B é o ponto comum: um terminal de R1 e um terminal de R2 devem pertencer a esse mesmo nó. A, B e C precisam começar em grupos de contatos independentes.

Escolha três grupos que você já confirmou como separados no mapa da sua placa. A tabela usa posições apenas como exemplo: substitua-as por grupos equivalentes da sua protoboard.

Não é necessário que os grupos fiquem alinhados como no esquema. Um esquema mostra conectividade; a protoboard oferece posições físicas. A montagem estará correta se cada terminal ficar no nó indicado e os três nós não forem unidos diretamente.

Associe cada terminal funcional ao nó correto. Pense no divisor como a sequência A–R1–B–R2–C; B é compartilhado pelos dois resistores.

Use o mapa que você confirmou na sua placa para decidir onde entra cada terminal. Para o divisor, R1 deve ligar o nó A ao nó B; R2 deve ligar o nó B ao nó C.

Portanto, os dois terminais de cada resistor precisam ocupar grupos de contatos que pertençam a nós diferentes. A aparência física — horizontal, vertical ou atravessando o canal — não é o critério. O critério é: quais furos estão eletricamente unidos no seu mapa.

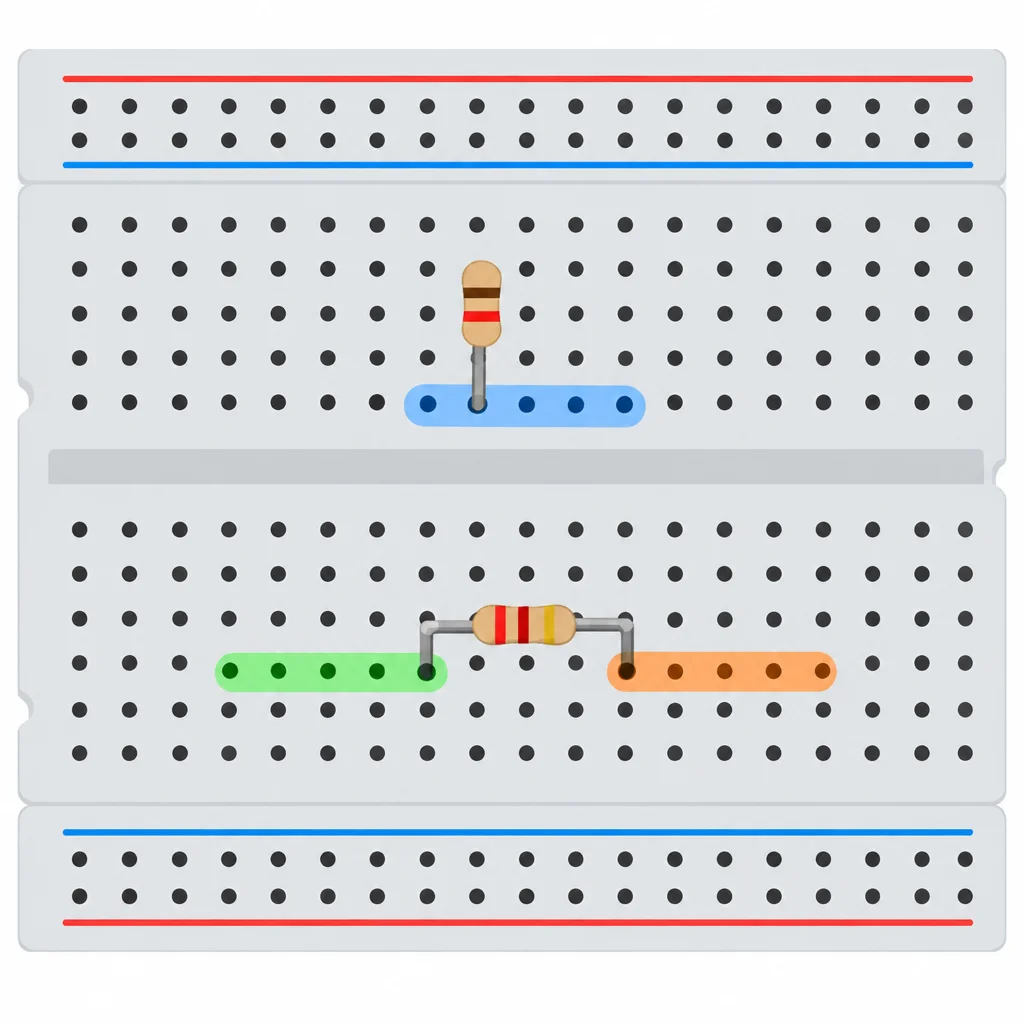

Um resistor é desviado quando seus dois terminais são inseridos no mesmo grupo de contatos. Como esse grupo já é um caminho condutor, a corrente pode passar pelo contato interno em vez de atravessar o resistor.

No divisor, isso destrói a função esperada do componente. Antes de inserir uma peça, localize no mapa o grupo do primeiro nó e um grupo separado para o segundo nó.

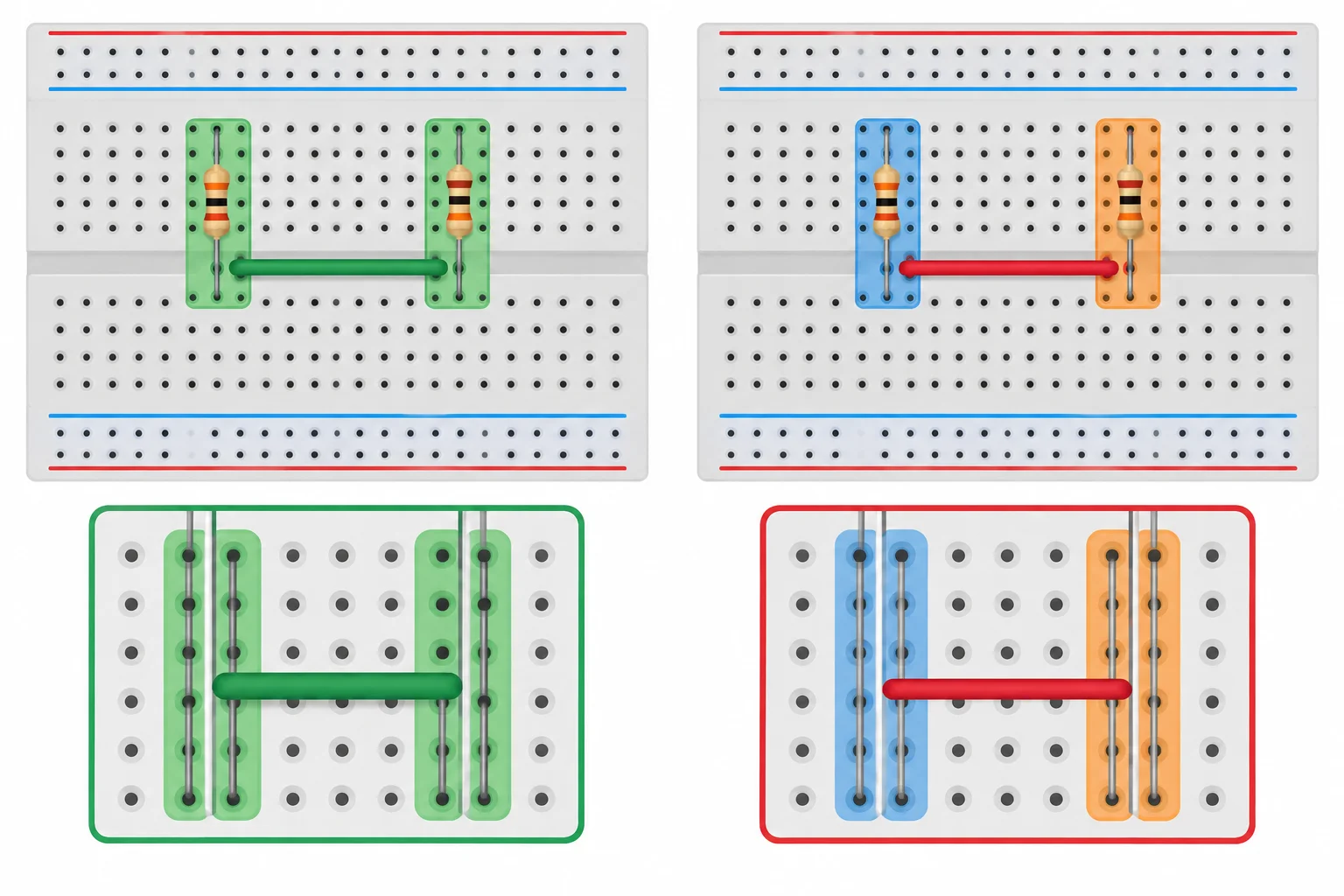

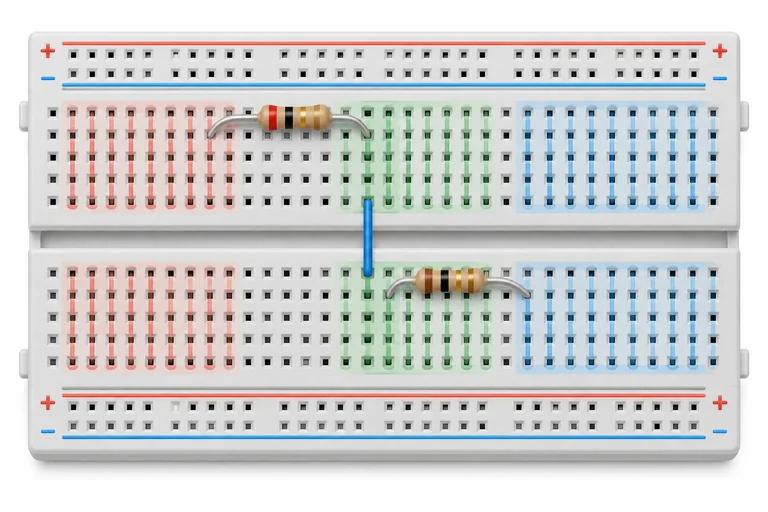

Terminais que devem pertencer ao mesmo nó podem estar no mesmo grupo de contatos ou em grupos distintos unidos por um jumper. Por exemplo, se o terminal de R1 e o terminal de R2 não couberem no mesmo grupo do nó B, um jumper pode unir dois grupos que seu plano definiu como B.

Ao colocar esse jumper, os dois grupos passam a ser o mesmo nó. Nunca use um jumper apenas para “deixar bonito”: ele cria uma conexão elétrica real.

Você já mapeou sua placa e escolheu grupos separados para os nós A, B e C. Agora transforme esse plano em uma montagem fácil de ler e de medir depois.

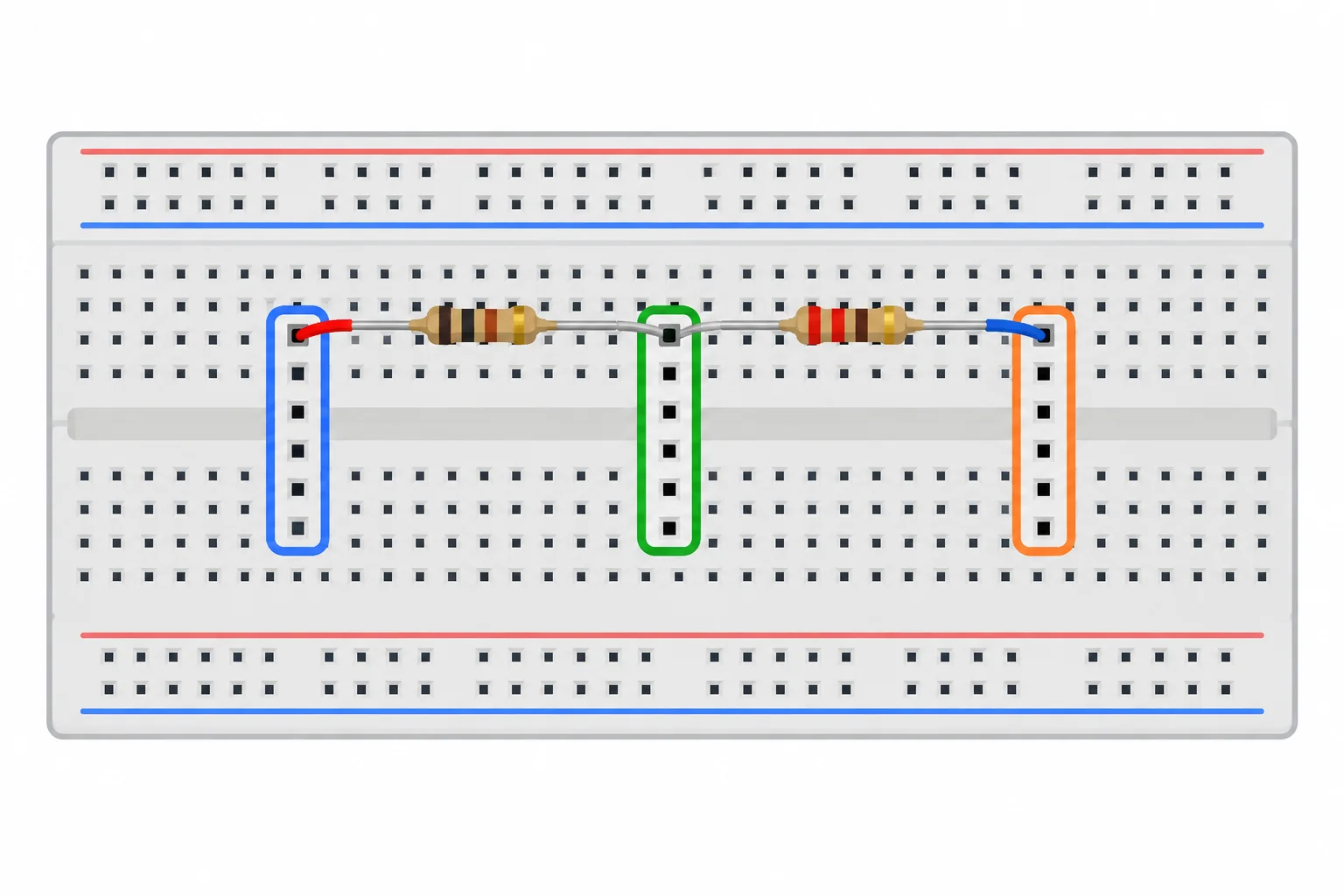

Meta física: R1 = 1 kΩ entre A e B; R2 = 2,2 kΩ entre B e C. Reserve pelo menos um furo livre em cada nó para medições futuras. Esses furos não recebem alimentação nesta etapa: mantenha fonte, bateria e USB desconectados.

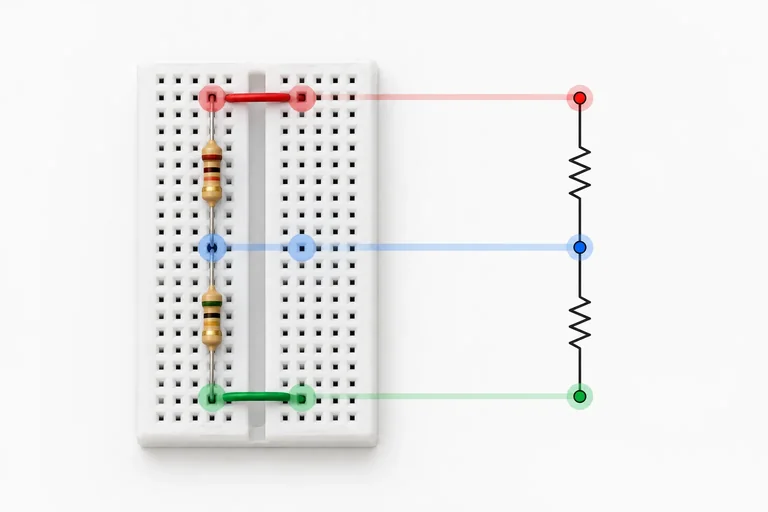

Esquema funcional do divisor sem carga:

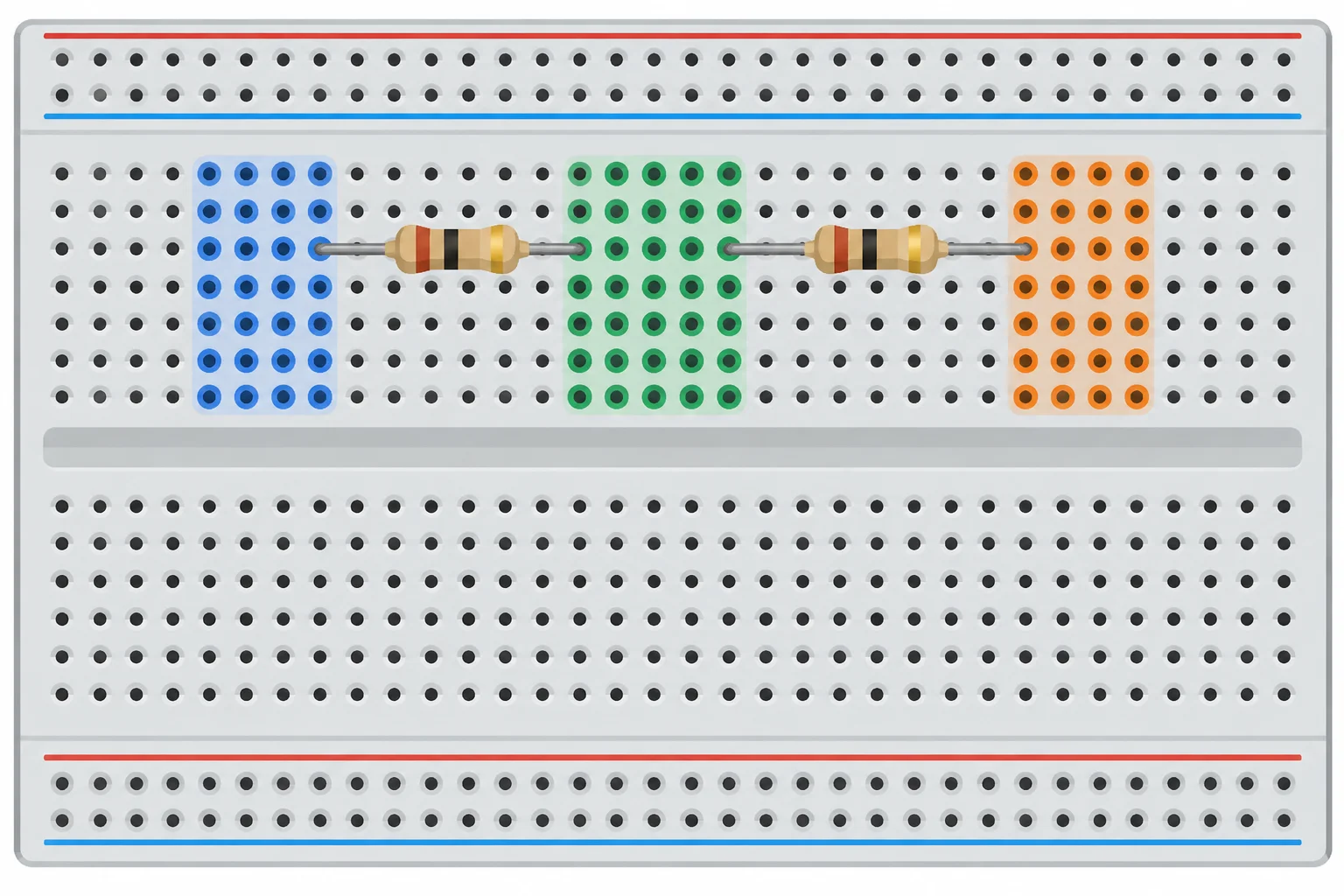

A — R1 (1 kΩ) — B — R2 (2,2 kΩ) — C

Os resistores são as ligações entre nós diferentes. No exemplo, não há jumper porque os dois terminais que formam B cabem no mesmo grupo. Se o seu plano dividir um nó entre grupos, use somente o jumper previsto para unir grupos daquele mesmo nó.

Não conecte fonte, bateria, USB nem outro equipamento de alimentação.

Monte com a protoboard desconectada de toda alimentação.

1. Anote os três grupos físicos escolhidos para A, B e C.
2. Insira R1 com um terminal no grupo A e o outro no grupo B.
3. Insira R2 com um terminal no grupo B e o outro no grupo C.
4. Se o seu plano divide um nó entre grupos, instale somente o jumper previsto para uni-los.
5. Confirme que restou um contato livre em A, B e C.

Use fios isolados, curtos o bastante para não tocar contatos por acidente e longos o bastante para não ficarem tensionados. Não force terminais grossos ou tortos nos furos.

Antes de usar o multímetro, deixe a protoboard sem fonte, bateria ou USB. Faça uma conferência visual terminal por terminal:

1. Localize R1: um terminal deve estar no nó A e o outro no nó B.
2. Localize R2: um terminal deve estar no nó B e o outro no nó C.
3. Compare cada jumper com sua tabela de nós: ele só pode unir grupos destinados ao mesmo nó.
4. Confira se há pelo menos um furo livre e acessível em A, B e C.

A aparência não basta: dois furos próximos podem ser separados, e grupos distantes podem pertencer ao mesmo nó por um jumper. Use seu mapa da protoboard e a tabela que você criou para decidir.

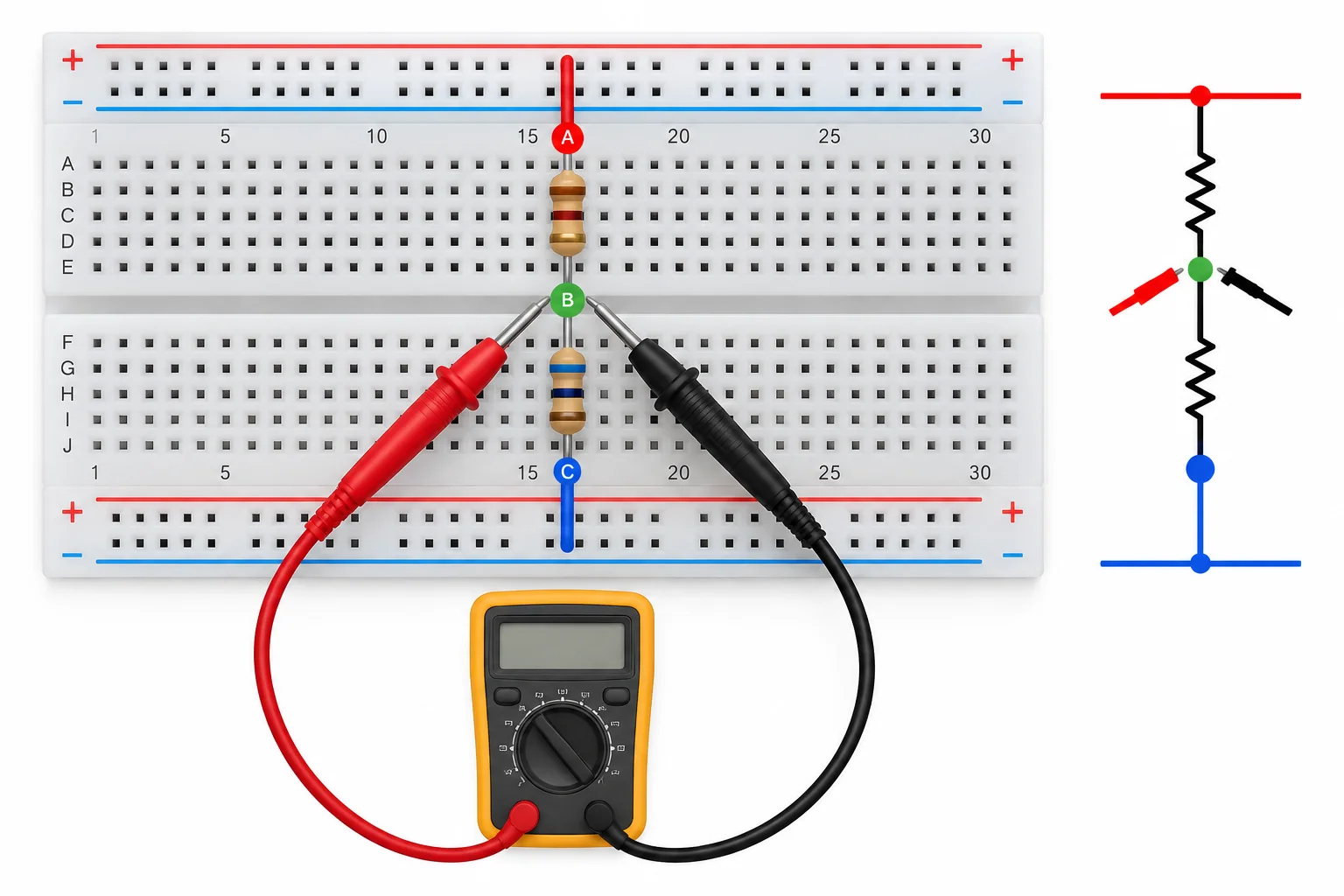

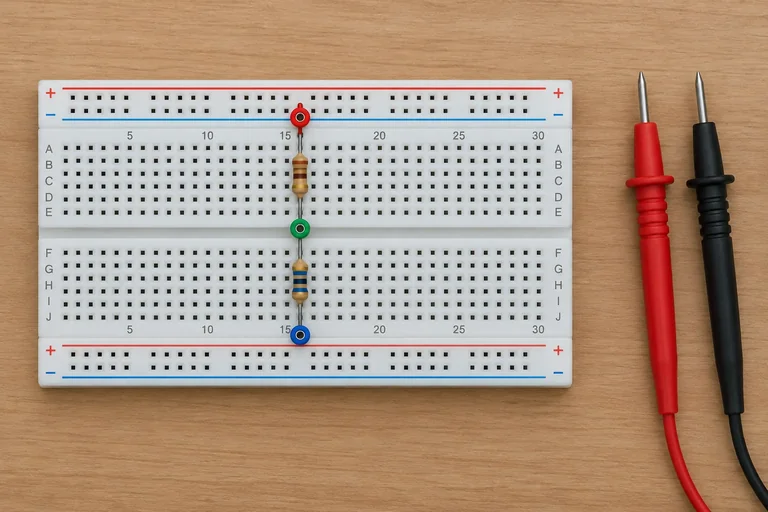

Agora confira com resistência, usando contatos acessíveis dos nós. Primeiro, encoste as pontas entre dois pontos que você marcou como pertencentes ao mesmo nó — inclusive se forem grupos unidos por jumper. A leitura deve ser baixa, comparável à resistência das pontas e dos contatos medida anteriormente.

Depois, meça entre nós diferentes. Não espere necessariamente OL: no divisor, há resistores entre A, B e C. O valor numérico mostra se o caminho resistivo corresponde ao esquema; o bip isolado não confirma que a ligação está correta.

Use este roteiro para registrar a conferência da sua montagem, ainda sem energizá-la:

• Dentro de A: compare dois contatos do nó; leitura baixa?
• Dentro de B: compare o contato de R1, o de R2 e um ponto acessível; todos pertencem ao mesmo nó?
• Dentro de C: compare dois contatos do nó; leitura baixa?
• A–B, B–C e A–C: anote as resistências medidas e compare com 1 kΩ, 2,2 kΩ e 3,2 kΩ.

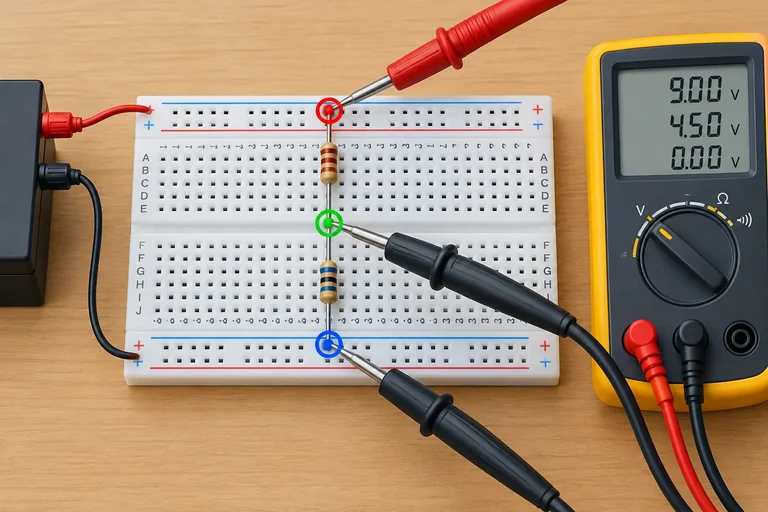

Se uma conexão prevista estiver aberta, se dois nós distintos tiverem ligação direta, ou se um valor não corresponder ao caminho esperado, retire a montagem da condição de “conferida” e corrija a posição antes da etapa futura de alimentação.

Você chegou à etapa de validação. Uma montagem está correta quando preserva os nós do esquema, mesmo que sua aparência seja diferente.

Retome a sequência: mapeie os contatos reais da placa; escolha um grupo para cada nó; coloque R1 entre A e B e R2 entre B e C; deixe um ponto livre em A, B e C; confira visualmente e com o multímetro, sempre sem alimentação externa.

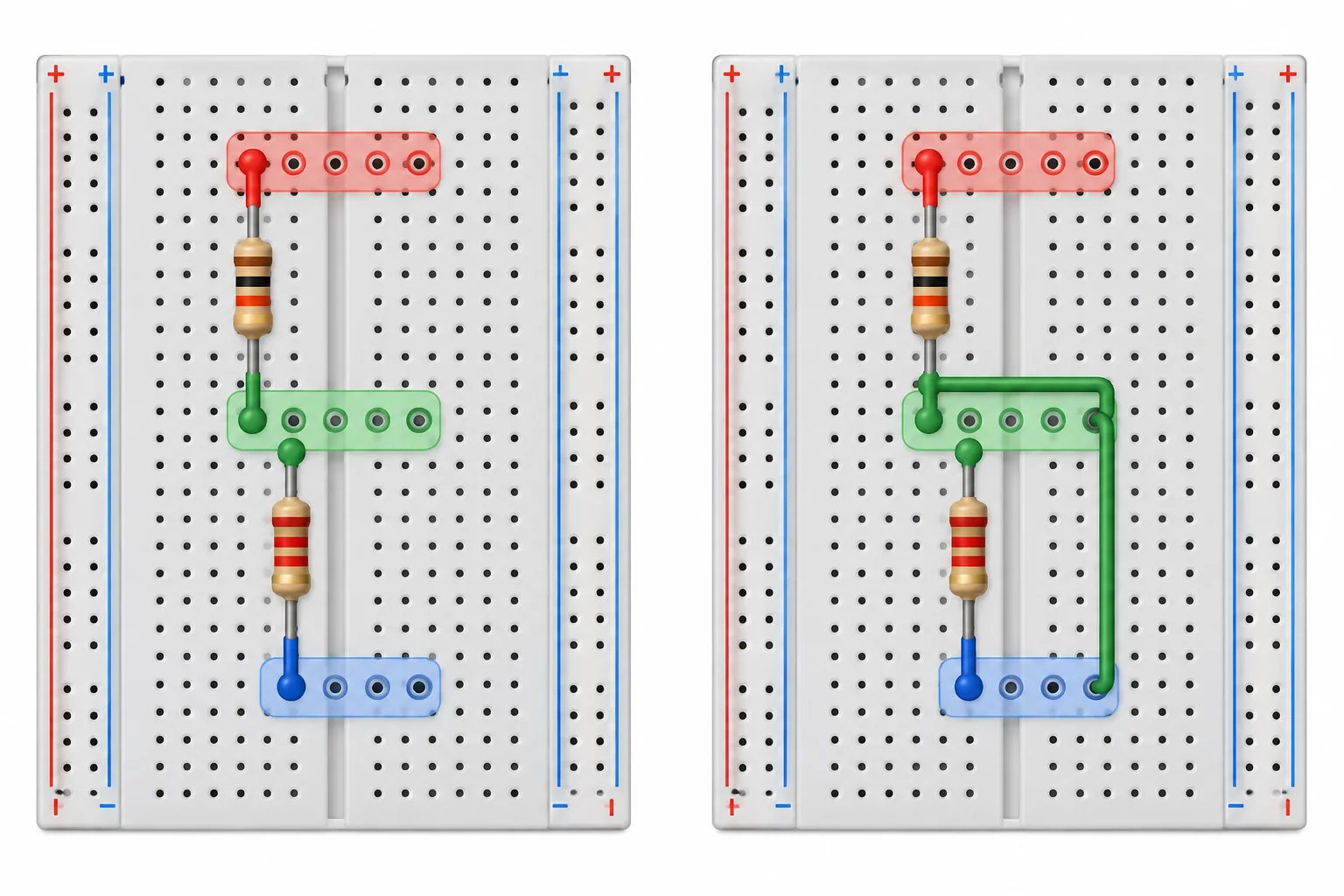

Considere uma protoboard cujo mapa já foi confirmado: em cada metade, os furos de uma mesma coluna formam um grupo de cinco contatos. O canal central separa as metades. Não use os barramentos laterais neste caso.

O esquema a preservar é: A — R1 (1 kΩ) — B — R2 (2,2 kΩ) — C.

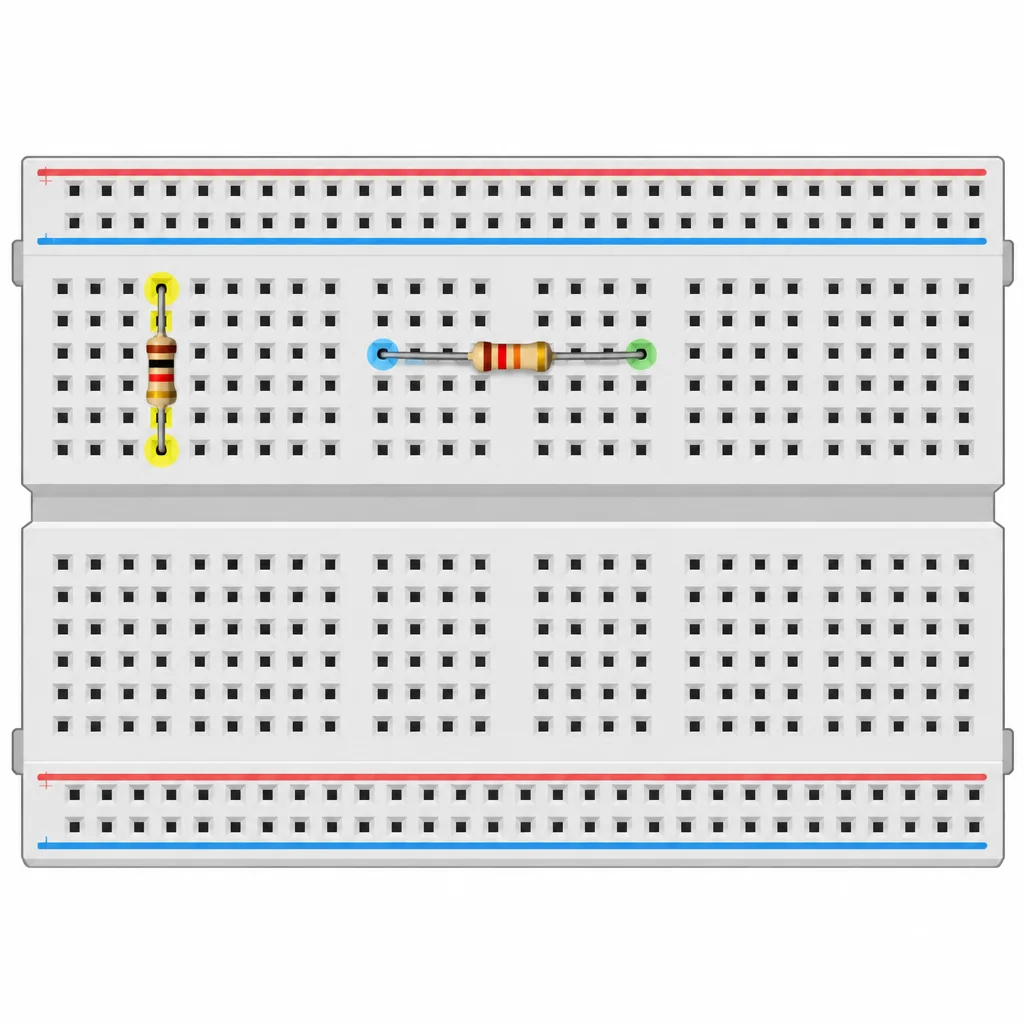

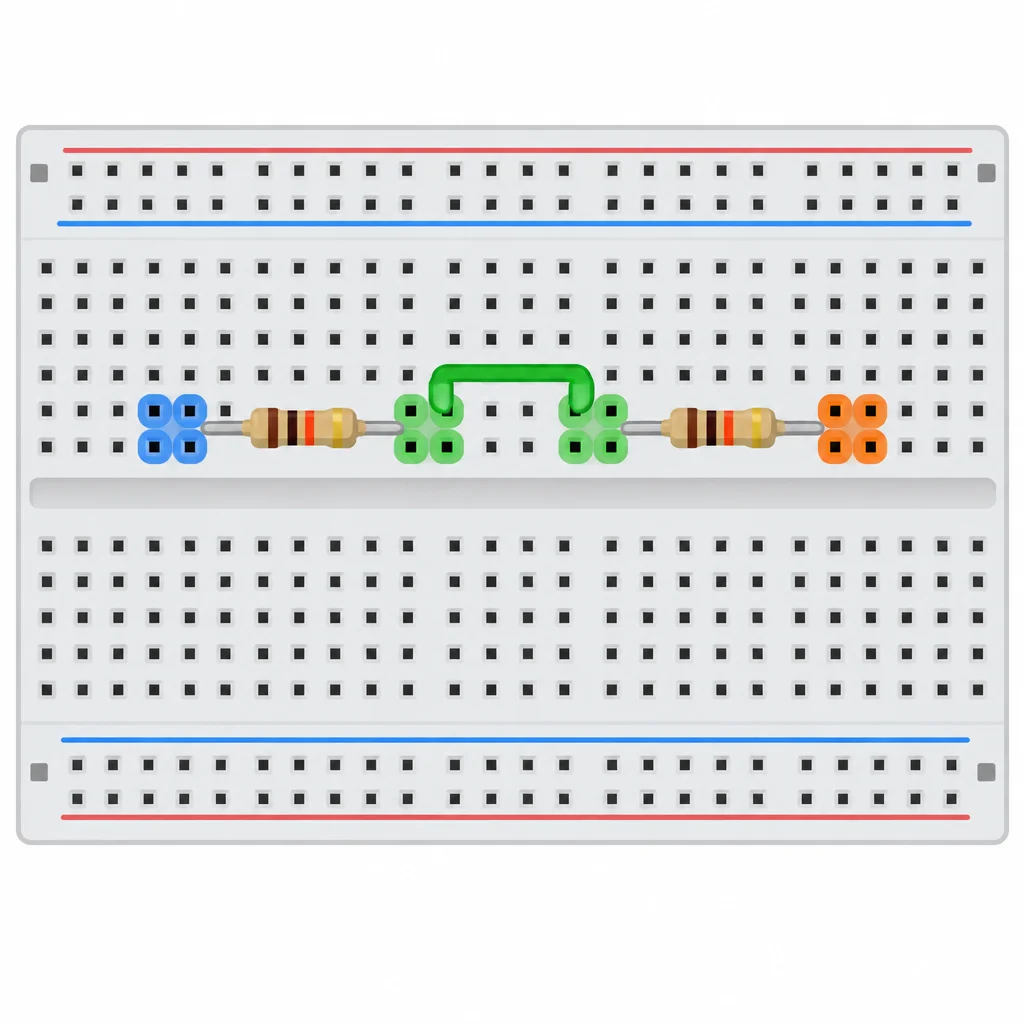

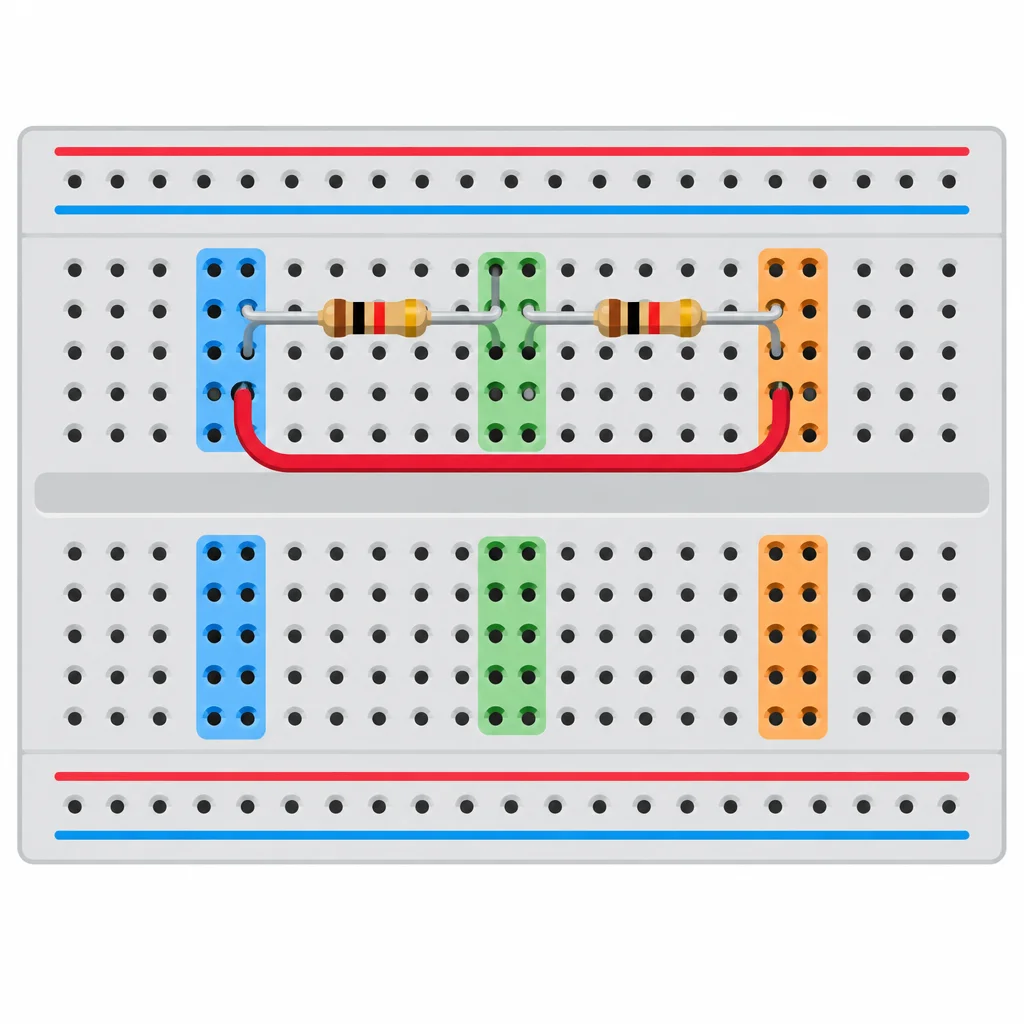

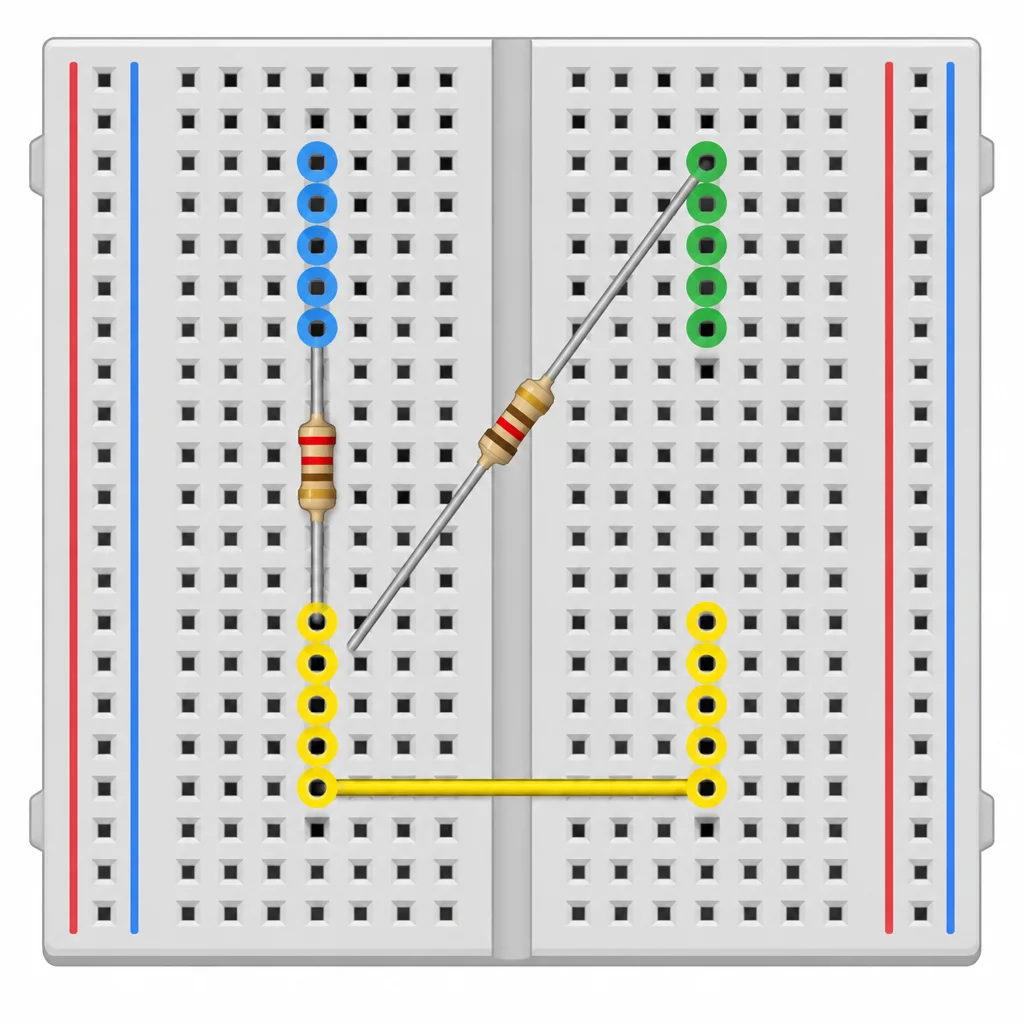

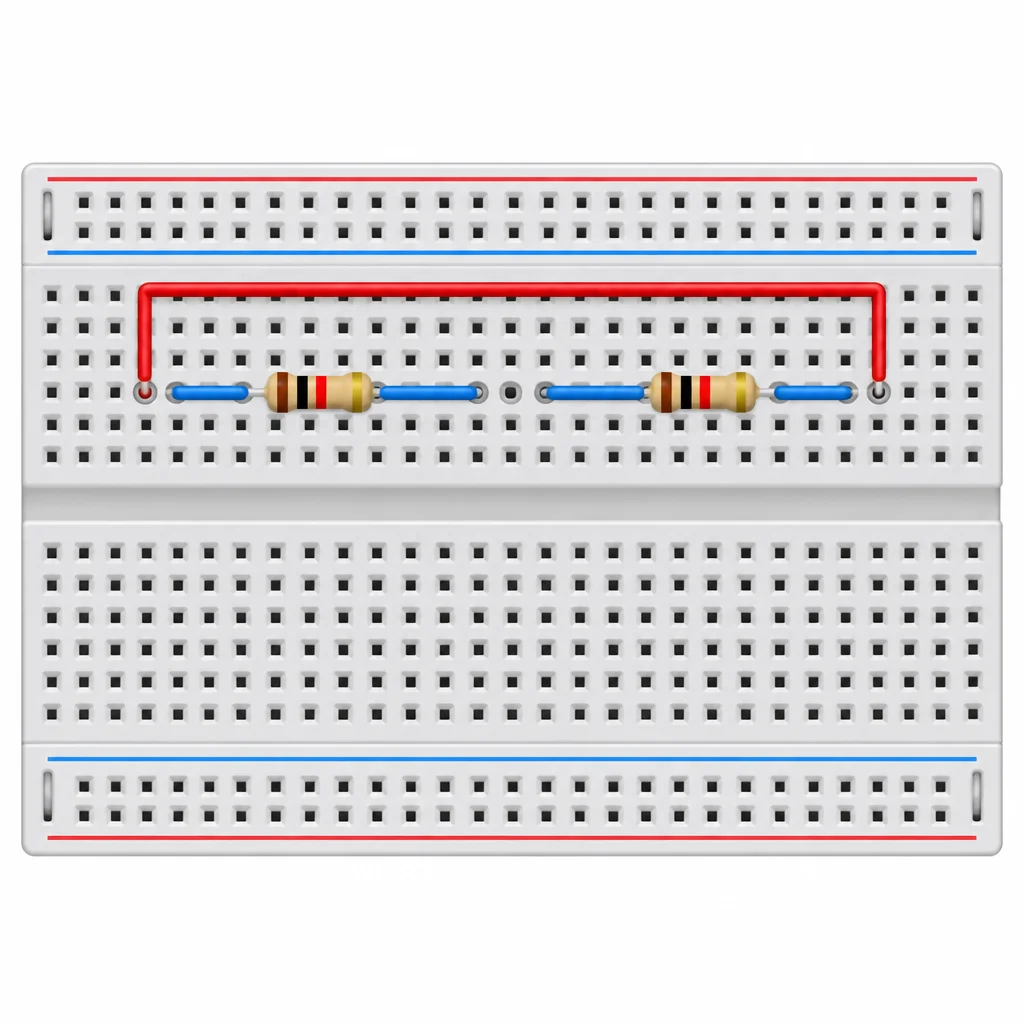

Qual disposição cria exatamente esses três nós, mantendo um furo livre acessível em cada nó?

Antes de avançar, faça uma última conferência da sua própria montagem, ainda desconectada de qualquer fonte, bateria ou USB:

• A, B e C correspondem a grupos mapeados e identificados?
• R1 liga A a B, e R2 liga B a C?
• Nenhum resistor tem os dois terminais no mesmo grupo?
• Não há jumper unindo diretamente A, B e C?
• Há ao menos um contato livre para cada nó?
• Você registrou as leituras e as correções necessárias?

Se identificar qualquer divergência, corrija-a e repita a inspeção e as verificações de resistência antes de seguir para outra etapa.
