Trilha de aprendizado · Nível 3 · Tutorial 3

Alimentação da montagem com corrente limitada

Preparar a alimentação de uma montagem resistiva usando uma fonte própria com pré-ajuste seguro de corrente ou uma alimentação isolada compatível com limitação documentada. Reconhecer quando a fonte está limitando a corrente.

  • Nível: Iniciante
  • Duração: 16 min
  • 8 passos
Alimentação da montagem com corrente limitada

O que você vai percorrer

  1. Escolha uma alimentação compatível Selecione uma alimentação isolada e documentada antes de energizar uma pequena montagem resistiva. 2 min
  2. Separe capacidade, consumo e limite Diferencie capacidade nominal, consumo efetivo e limite de corrente antes de definir os valores da prática. 2 min
  3. Defina tensão e limite antes de conectar 3 min
  4. Reconheça tensão constante e corrente constante Leia as indicações de CV e CC para diferenciar tensão ajustada de tensão efetivamente entregue e reconhecer a atuação da limitação de corrente. 2 min
  5. Faça o pré-ajuste sem curto na saída Prepare uma alimentação compatível usando o procedimento documentado, sem curto na saída e sem a montagem conectada. 2 min
  6. Conecte com a alimentação desligada Conecte a alimentação somente com a saída desabilitada e faça uma conferência objetiva antes da primeira energização. 2 min
  7. Observe a primeira energização e saiba parar Na primeira energização, compare as indicações ao comportamento previsto e interrompa a saída diante de qualquer desvio ou sinal de aquecimento. 2 min

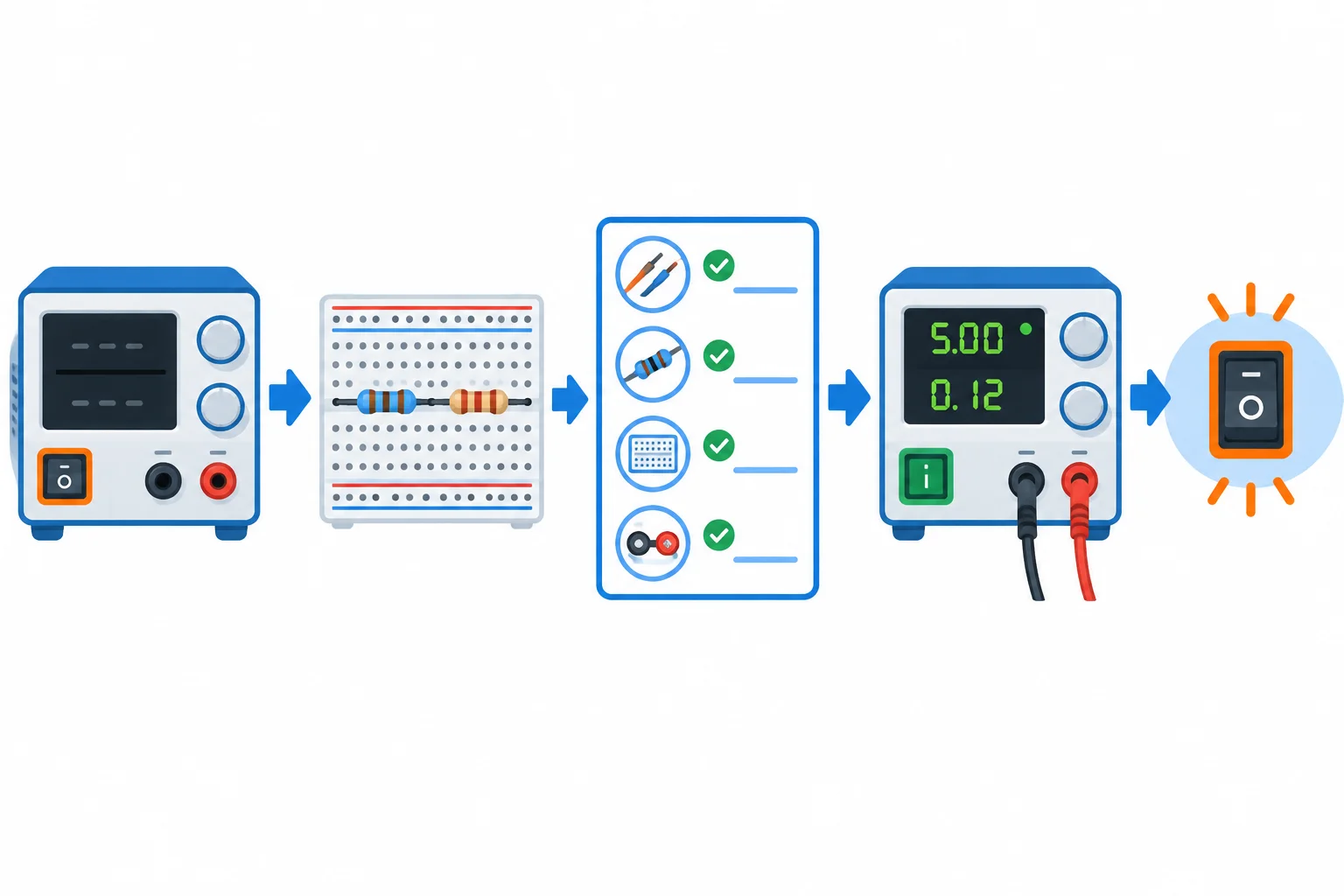

  8. Aplique o procedimento completo Consolide o procedimento de alimentação, registre o que foi previsto e observado e tome decisões prudentes na primeira energização. 2 min

O que você vai aprender

  • Selecionar uma alimentação que atenda aos requisitos de isolamento, tensão e limitação de corrente da prática.
  • Definir tensão e limite de corrente coerentes com os cálculos do circuito e a potência dos resistores.
  • Configurar uma fonte compatível pelo procedimento do fabricante, sem provocar curto na saída.
  • Distinguir operação em tensão constante de operação em corrente constante pelas indicações da fonte.
  • Decidir quando interromper a energização diante de consumo inesperado ou aquecimento.

Antes de começar

  • Lei de Ohm em circuitos resistivos
  • Seleção de resistores pela potência dissipada
  • Planejamento de práticas seguras em baixa tensão
  • Do esquema à montagem na protoboard

Passo 1 de 8

Escolha uma alimentação compatível

Selecione uma alimentação isolada e documentada antes de energizar uma pequena montagem resistiva.

O que a alimentação precisa oferecer

Requisitos mínimos

Antes de conectar a montagem, escolha uma alimentação pronta e fechada, com saída em corrente contínua de até 12 Vcc e isolada da rede elétrica. Ela também precisa ter energia compatível com uma pequena montagem resistiva.

A aparência não comprova esses requisitos. Consulte o manual, a etiqueta técnica ou a ficha de especificações do equipamento.

Saída isolada e baixa tensão

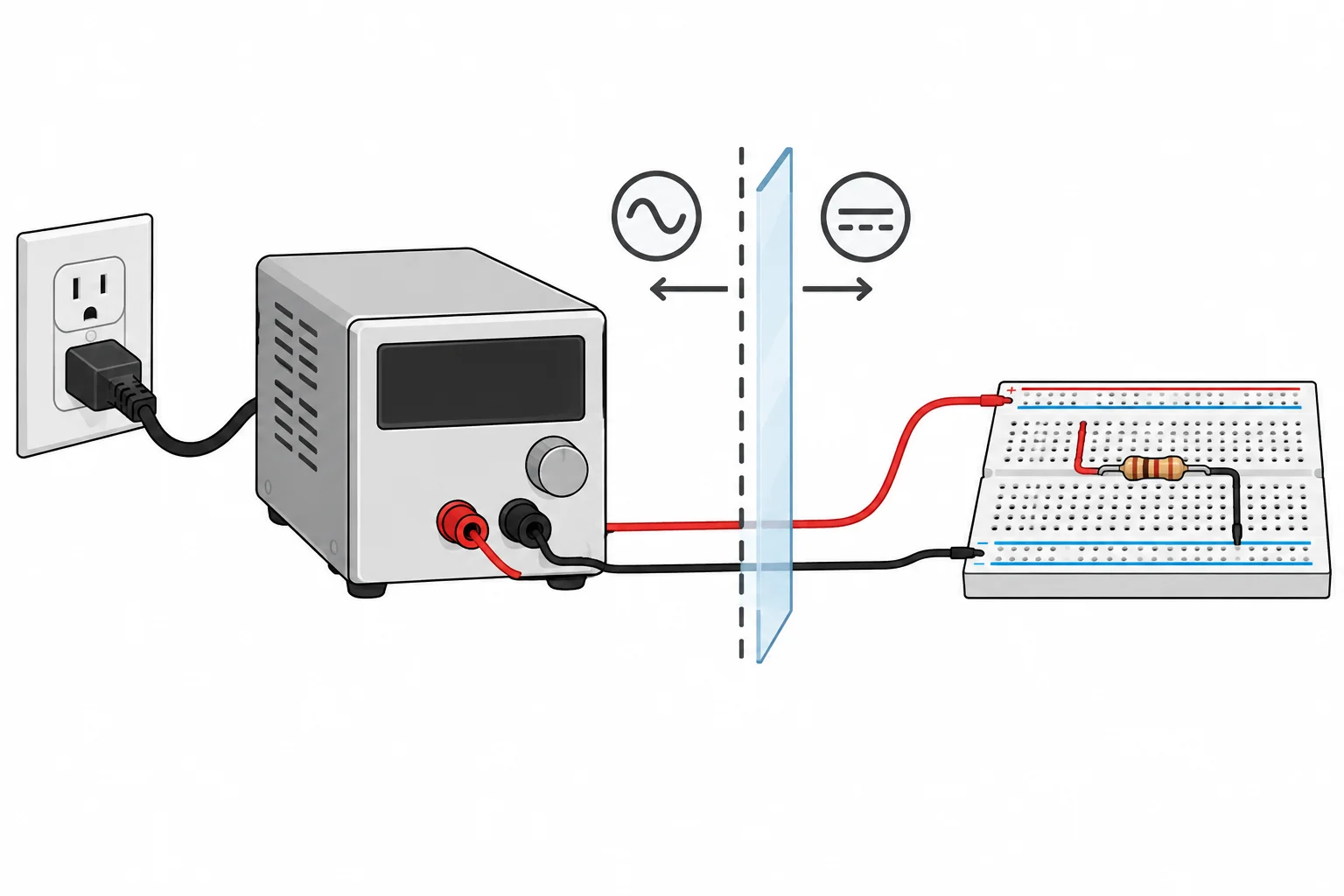

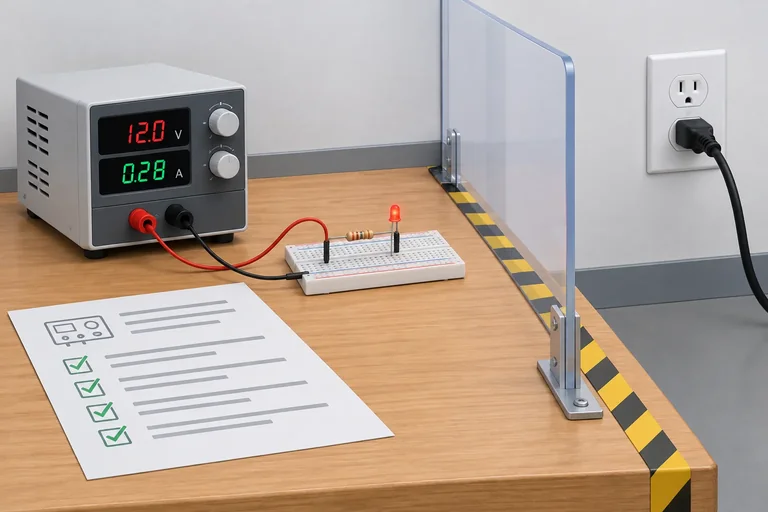

Diagrama de uma fonte fechada com saída de baixa tensão isolada alimentando uma pequena montagem com resistores, separada visualmente da tomada.

A prática usa uma saída isolada de baixa tensão; não intervenha na rede elétrica nem no interior do equipamento.

Atenção

Limitação não é permissão para arriscar

A limitação de corrente reduz as consequências de um erro de montagem, mas não torna o circuito indestrutível. Ela não substitui a conferência da montagem e não autoriza provocar curtos intencionais.

Decida pelos dados, não pela aparência

Duas possibilidades

Há dois caminhos aceitáveis, desde que as especificações confirmem os requisitos de segurança e compatibilidade.

Como avaliar

Compare o que precisa estar documentado em cada opção.

A corrente nominal impressa no equipamento, sozinha, não informa como ele limita ou protege sua saída.
OpçãoO que verificarPode seguir?
Fonte ajustávelIsolamento, até 12 Vcc, faixa de limitação e pré-ajuste sem curto, conforme manualSim, se tudo estiver documentado
Alimentação fixa isoladaTensão compatível e limitação ou proteção documentada adequada à práticaSim, se os dados forem suficientes
USB, bateria ou adaptador comumDados explícitos de limitação e comportamento da proteçãoNão presumir que serve
Equipamento sem ficha ou manualIsolamento ou proteção não confirmadosNão usar na prática

Verifique antes de autorizar

Escolha com evidências

Qual ficha resumida descreve uma alimentação que pode ser considerada para esta prática?

Passo 2 de 8

Separe capacidade, consumo e limite

Diferencie capacidade nominal, consumo efetivo e limite de corrente antes de definir os valores da prática.

Dê um significado a cada valor

Três correntes, três papéis

Uma mesma unidade, o ampère (A), aparece em três informações diferentes da alimentação. Elas respondem a perguntas diferentes:

  • Capacidade nominal disponível: qual corrente a alimentação foi especificada para fornecer dentro de suas condições.
  • Consumo da carga: qual corrente a montagem solicita na tensão aplicada.
  • Limite de corrente: o teto configurado ou documentado para a saída.

Não trate esses valores como sinônimos. Em especial, uma fonte com capacidade de 1 A não “empurra” automaticamente 1 A para um circuito resistivo.

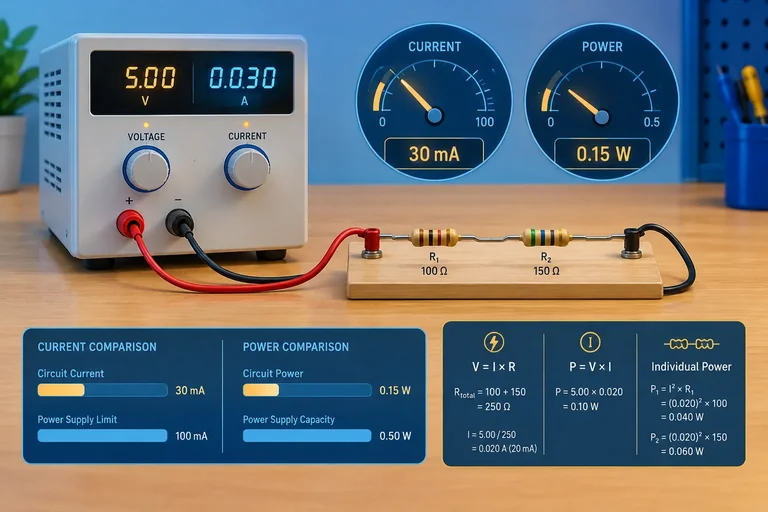

Capacidade, consumo e teto

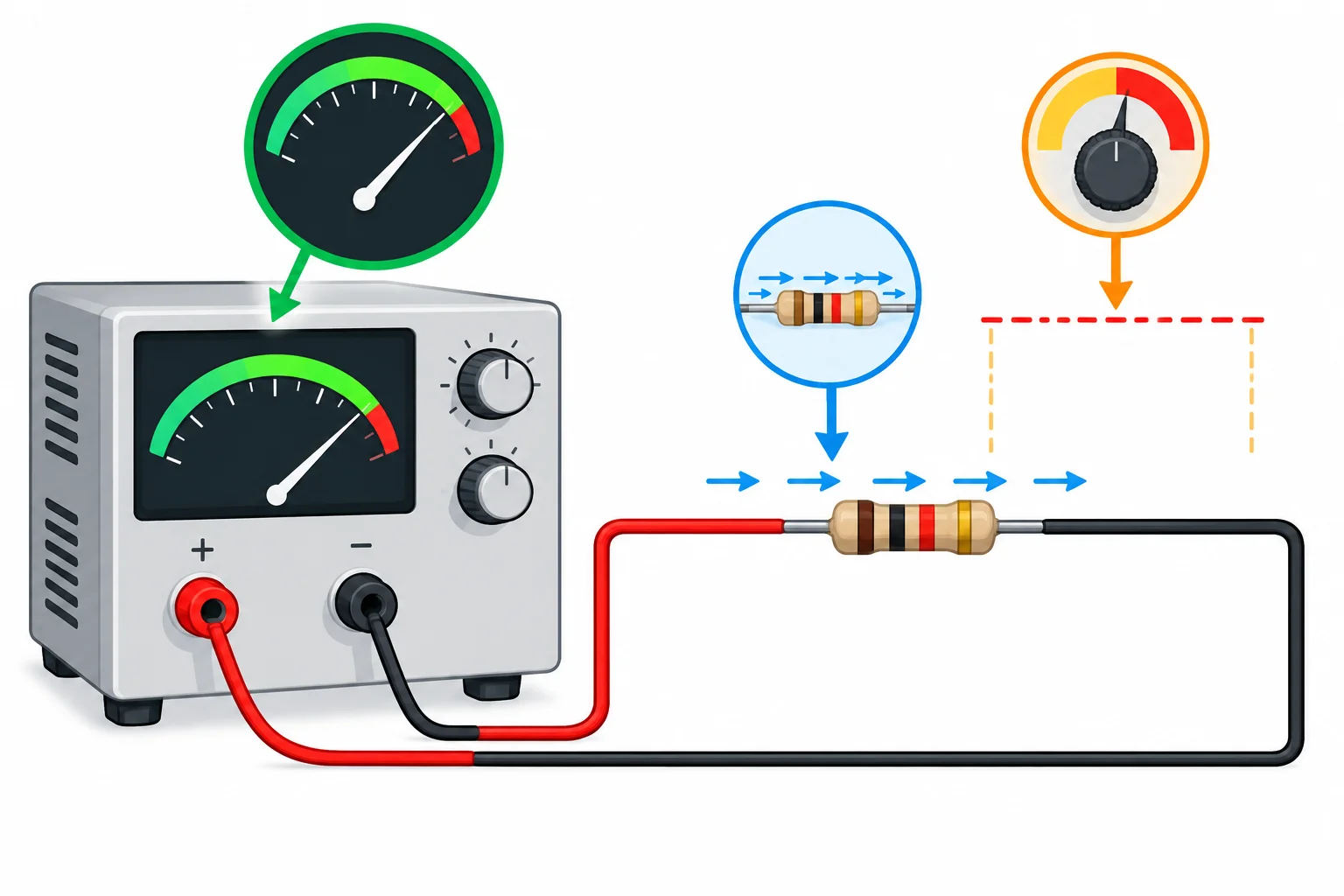

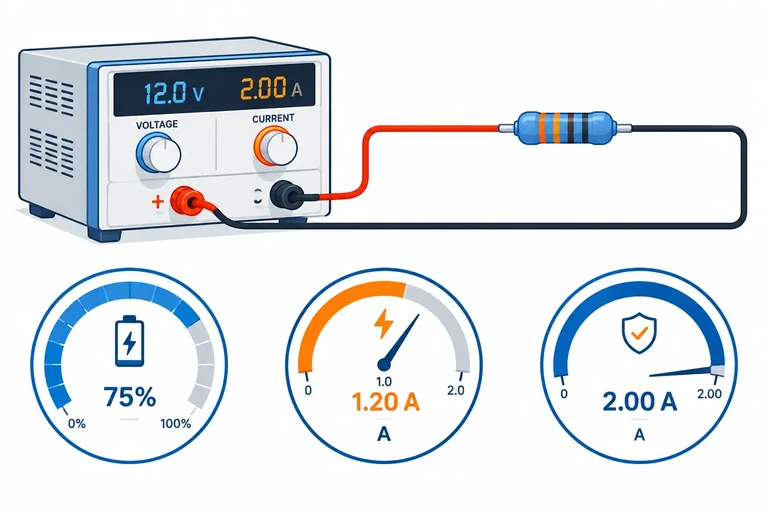

Diagrama de uma fonte ligada a um resistor, mostrando visualmente a diferença entre capacidade disponível, corrente que flui na carga e teto de limitação.

A capacidade é uma característica da fonte; o consumo depende da carga; o limite estabelece um teto de operação.

Leia um exemplo sem confundir os números

Exemplo

O circuito determina o consumo

Considere uma alimentação ajustada para 5 V e uma montagem resistiva de 500 Ω. Enquanto a fonte consegue manter os 5 V, a carga solicita:

I = V/R = 5/500 = 0,01 A = 10 mA.

Se a fonte tiver capacidade nominal de 1 A, isso só significa que ela pode atender cargas maiores dentro da especificação. A montagem continua solicitando aproximadamente 10 mA — não 1 A.

Compare os três valores

Suponha que essa mesma saída tenha limite de corrente de 30 mA. Os papéis ficam separados assim:

Valores do exemplo em uma condição em que a fonte mantém 5 V.
InformaçãoValorO que significa
Capacidade nominal1 AMáximo especificado da fonte em suas condições
Consumo da carga10 mACorrente prevista para 5 V em 500 Ω
Limite de corrente30 mATeto configurado para a saída

Interprete uma condição sem carga

Saída sem carga não revela o limite

Com a saída sem carga, ou com a montagem desconectada, a leitura de corrente pode ficar próxima de zero. Isso informa apenas que quase não há consumo naquele momento.

Ela não confirma, por si só, qual limite de corrente está configurado. O limite é uma configuração ou uma característica documentada; será conferido pelo procedimento adequado ao equipamento, mais adiante.

Explique com suas palavras

Qual afirmação interpreta corretamente uma fonte de 5 V, capacidade nominal de 1 A, limite de 30 mA e uma carga que consome 10 mA?

Escreva pelo menos 80 caracteres (0/80).

Passo 3 de 8

Defina tensão e limite antes de conectar

Parta do circuito e dos seus limites

Caso de referência

Use este caso de referência em todo o tutorial: uma alimentação de 5 Vcc aplicada a dois resistores de 100 Ω, 1/4 W, com tolerância de 5%, ligados em série.

Os terminais da alimentação são os dois pontos externos do circuito: o terminal positivo vai ao início da série; o negativo, ao fim. Não há conexão da fonte no nó entre os resistores.

Antes de conectar qualquer cabo, registre a tensão desejada, o consumo previsto e um limite de corrente compatível.

Terminais definidos pelo esquema

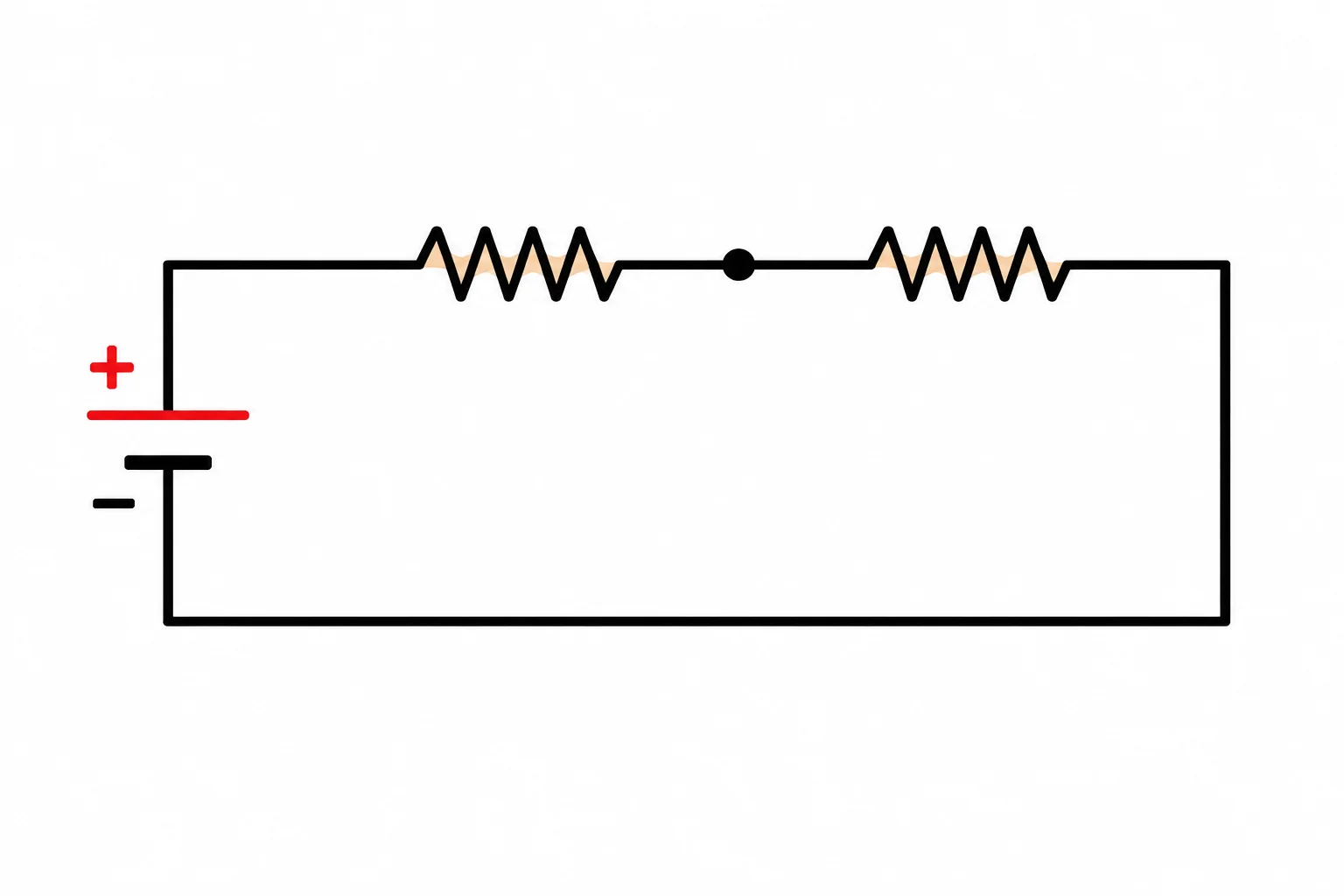

Esquema de uma fonte de 5 V ligada aos extremos de dois resistores em série, com um nó central entre os resistores.

A alimentação é conectada aos extremos da série, não ao nó entre os resistores.

Confira corrente e potência

Exemplo

Calcule o comportamento esperado

A resistência nominal total é 100 Ω + 100 Ω = 200 Ω. Pela Lei de Ohm, o consumo nominal previsto é:

I = 5 V / 200 Ω = 0,025 A = 25 mA

Em série, a mesma corrente percorre os dois resistores. A dissipação nominal em cada um é:

P = I² × R = (0,025 A)² × 100 Ω = 0,0625 W = 62,5 mW

Esse valor está bem abaixo dos 250 mW nominais de um resistor de 1/4 W.

Considere a tolerância

A tolerância também importa ao escolher o limite. Com dois resistores de 100 Ω e tolerância de 5%, a menor resistência total possível é 95 Ω + 95 Ω = 190 Ω.

Nessa condição, a maior corrente prevista a 5 V é aproximadamente:

I máxima = 5 V / 190 Ω = 26,3 mA

A dissipação em cada resistor nessa condição é aproximadamente 65,8 mW, ainda abaixo de 1/4 W. Portanto, 25 mA é a previsão nominal, mas não deve ser tratado como um teto absoluto.

Conferência rápida

Valores do caso de referência

Cálculos para a alimentação de 5 V.
GrandezaValor nominalPior caso relevante
Resistência total200 Ω190 Ω
Corrente total25 mA26,3 mA
Potência por resistor62,5 mW65,8 mW
Potência admissível250 mW250 mW

Escolha um limite que a fonte consiga cumprir

Escolha um limite justificável

Para este caso, 30 mA é um limite de referência: fica um pouco acima dos 26,3 mA previstos no pior caso de tolerância e ainda restringe uma corrente muito maior em caso de erro.

Isso não é um multiplicador universal. O valor só é utilizável se a faixa, a resolução e a precisão documentadas da fonte permitirem configurar e interpretar 30 mA de modo confiável. Se o equipamento só varia ou informa a corrente em passos muito grandes para esse valor, ele não fornece a limitação pretendida para esta prática.

Atenção

Avalie também alimentações fixas

Uma alimentação fixa pode ser compatível se for isolada, fornecer 5 Vcc e tiver limitação documentada próxima do valor necessário. Já uma alimentação cuja proteção só atua perto de 1 A não oferece a limitação de corrente desejada, mesmo que sua tensão seja 5 V.

O limite total não substitui a conferência da potência de cada resistor. Tensão, corrente prevista e potência admissível precisam ser compatíveis ao mesmo tempo.

Decida antes de conectar

Registre o limite

Para a montagem de 5 V com dois resistores de 100 Ω em série, complete o limite de corrente de referência.

Avalie um caso completo

Qual configuração é compatível com o caso de referência? Considere: 5 V, corrente nominal de 25 mA, máximo previsto de 26,3 mA e potência máxima de cerca de 65,8 mW por resistor.

Passo 4 de 8

Reconheça tensão constante e corrente constante

Leia as indicações de CV e CC para diferenciar tensão ajustada de tensão efetivamente entregue e reconhecer a atuação da limitação de corrente.

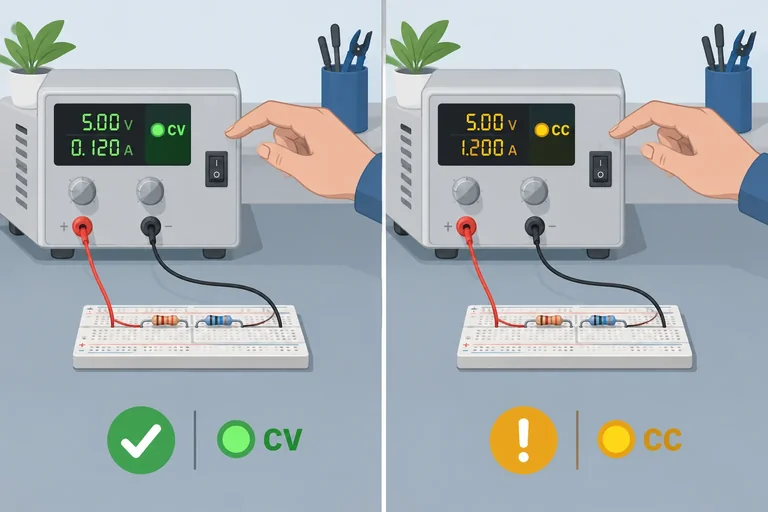

Dois modos, três leituras

Leia o painel como um conjunto

Uma fonte ajustável pode operar em dois estados. Leia sempre o conjunto de indicações: o modo, a tensão efetivamente entregue e a corrente efetivamente fornecida. O valor ajustado para tensão, sozinho, não garante que ele esteja presente nos terminais da montagem.

Dois estados possíveis da fonte

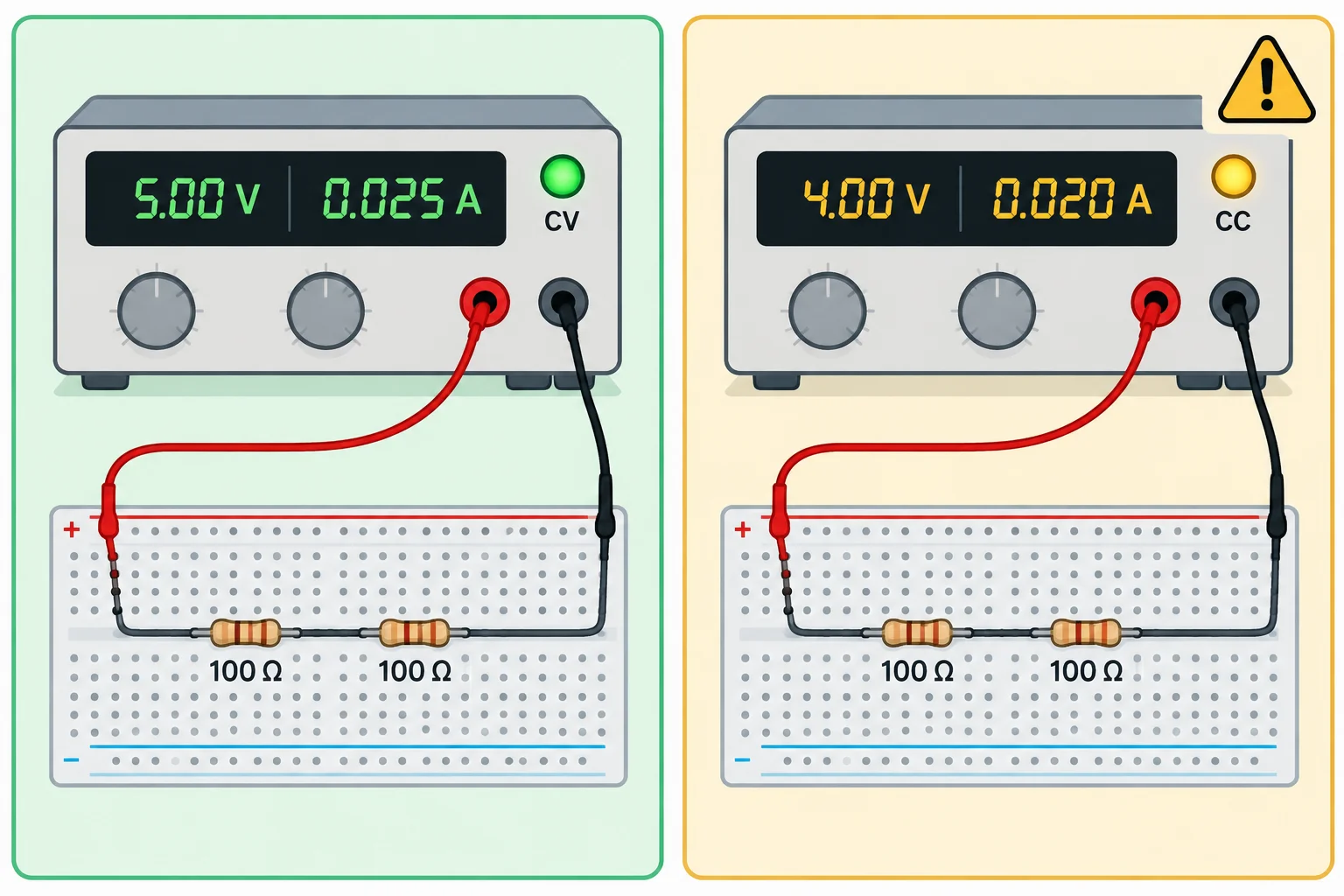

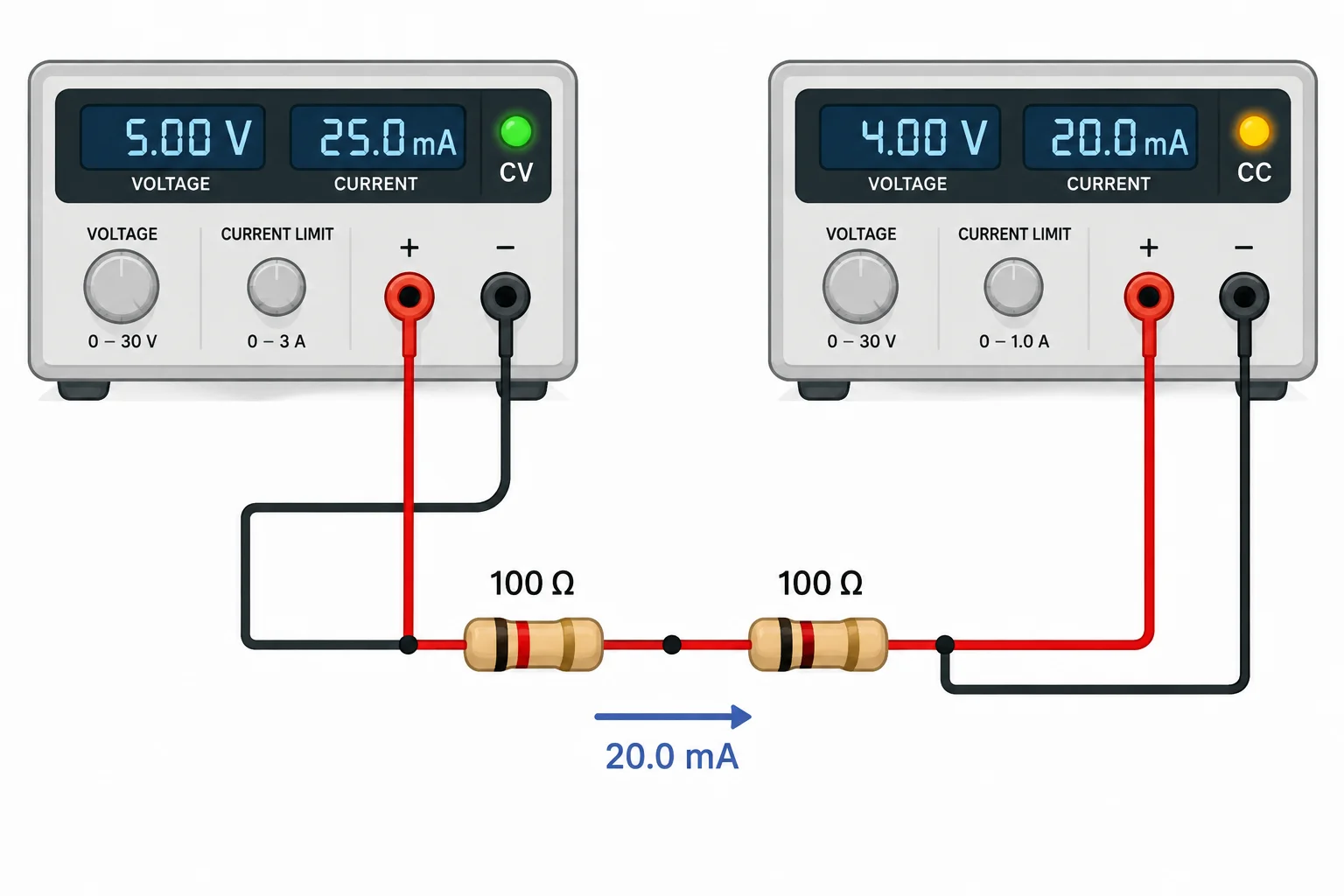

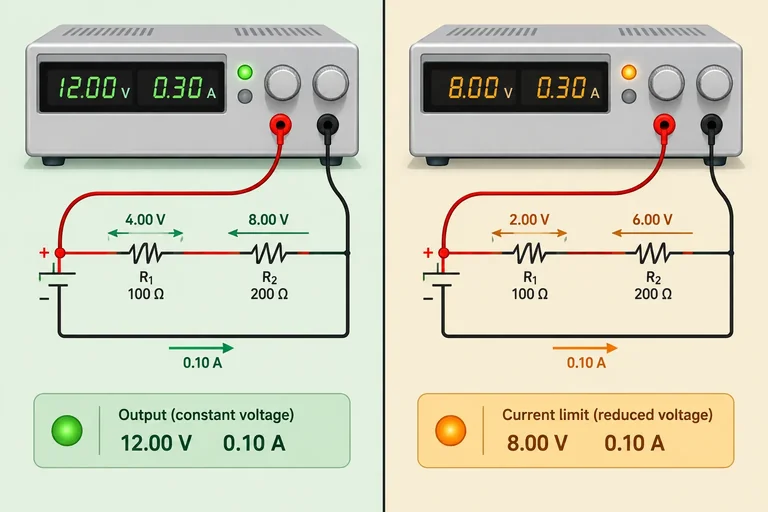

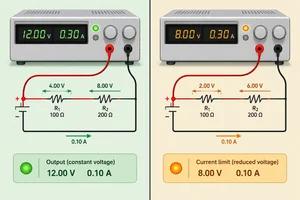

Comparação de dois painéis ligados a dois resistores de 100 ohms em série: em CV, 5,00 V e 25,0 mA; em CC, 4,00 V e 20,0 mA.

Em CV, a fonte sustenta a tensão ajustada. Em CC, ela reduz a tensão de saída para respeitar o limite de corrente.

O que CV e CC significam

Quando aparece CV

CV significa tensão constante. Em geral, essa indicação aparece quando a fonte consegue manter a tensão ajustada porque a carga solicita uma corrente abaixo do limite configurado.

No circuito de referência, dois resistores de 100 Ω em série solicitam cerca de 25 mA quando recebem 5 V. Com limite de 30 mA, uma indicação compatível é: CV, aproximadamente 5,00 V e 25 mA.

Quando aparece CC

CC significa corrente constante. Em geral, essa indicação aparece quando a carga tentaria consumir mais corrente do que o limite permite. A fonte reduz a tensão efetivamente entregue para manter a corrente no teto configurado.

Por exemplo, os mesmos 200 Ω, com limite configurado em 20 mA, recebem aproximadamente 4 V: 4 V ÷ 200 Ω = 20 mA. O ajuste de tensão pode continuar em 5 V, mas a tensão entregue cai porque 5 V exigiriam cerca de 25 mA.

Dica

CC não é um diagnóstico completo

CC não prova que existe curto-circuito. Um limite definido abaixo da corrente solicitada por uma montagem correta também faz a fonte entrar em CC. Não aumente o limite apenas para apagar o indicador: a causa deve ser avaliada com a saída desabilitada.

Atenção

Proteção pode ter outro comportamento

Nem toda alimentação sustenta a corrente em modo CC. Algumas desligam a saída ou mostram uma indicação de proteção. Nesses casos, interprete o comportamento pelo manual do equipamento; não suponha que ele reagirá como uma fonte de bancada com indicação CV/CC.

Prática: interprete os painéis

Classifique as indicações

Associe cada painel ou indicação à interpretação mais adequada.

Toque em um item e depois no par correspondente.

Confirme a interpretação

CC não é prova de curto

Se uma fonte indica CC, isso comprova que a montagem está em curto-circuito.

Regra para a primeira leitura

A tensão ajustada é uma meta de operação; a tensão exibida é o valor efetivamente entregue. Quando a fonte limita a corrente, esses valores podem ser diferentes. Observe também a corrente e o modo indicado antes de concluir o que está acontecendo.

Passo 5 de 8

Faça o pré-ajuste sem curto na saída

Prepare uma alimentação compatível usando o procedimento documentado, sem curto na saída e sem a montagem conectada.

Encontre um método compatível

O manual define o procedimento

Com a montagem desconectada, consulte o manual da sua fonte. Localize: como desabilitar a saída, como selecionar o canal e como visualizar ou pré-ajustar a tensão e o limite de corrente sem fechar curto na saída.

Use somente um procedimento que o fabricante descreva para essas condições. Os nomes variam: pode haver teclas de ajuste, um menu, memória de configuração ou uma função de visualização de limite.

Não conecte a montagem e não una os terminais positivo e negativo para ajustar a corrente.

Pré-ajuste com a saída segura

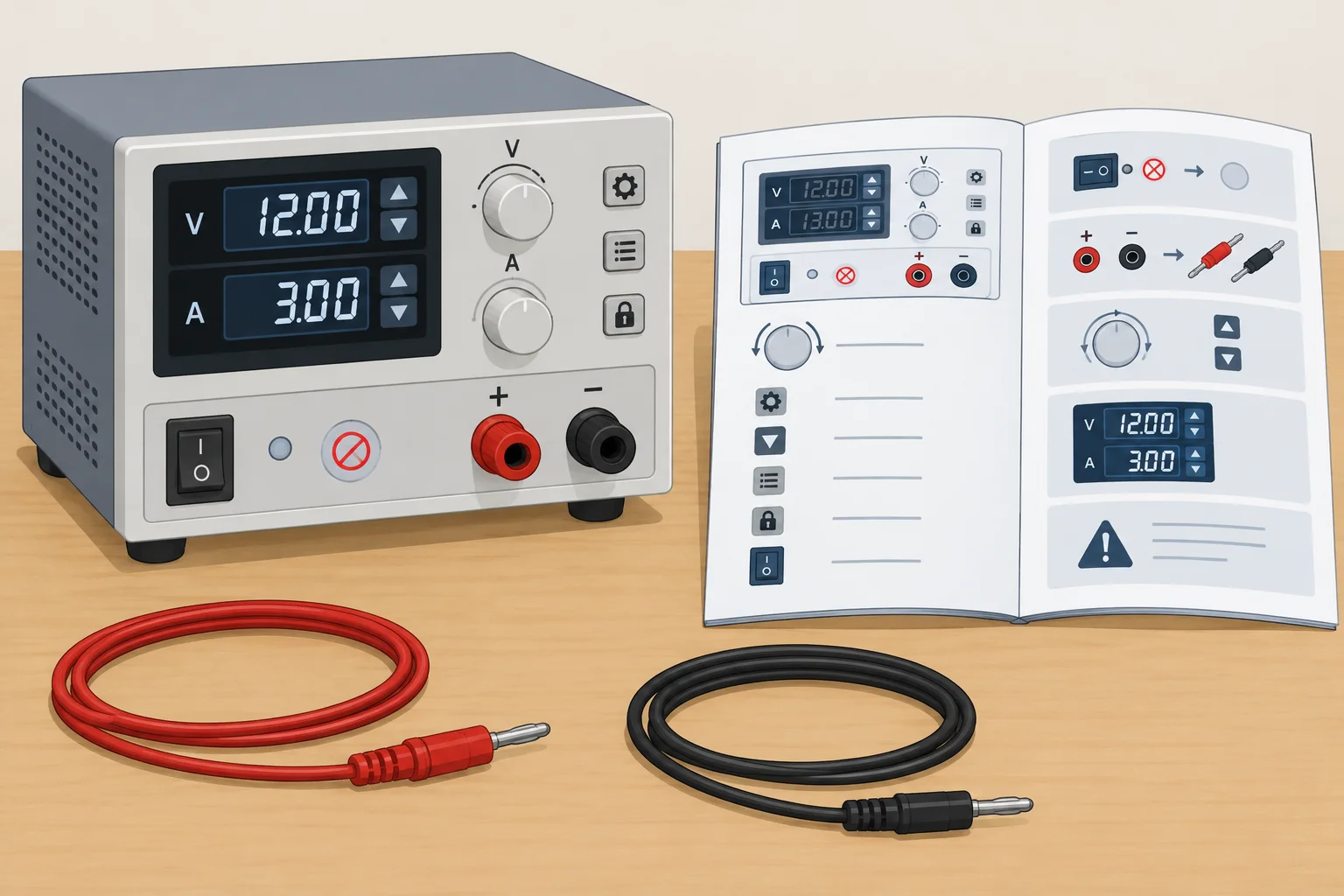

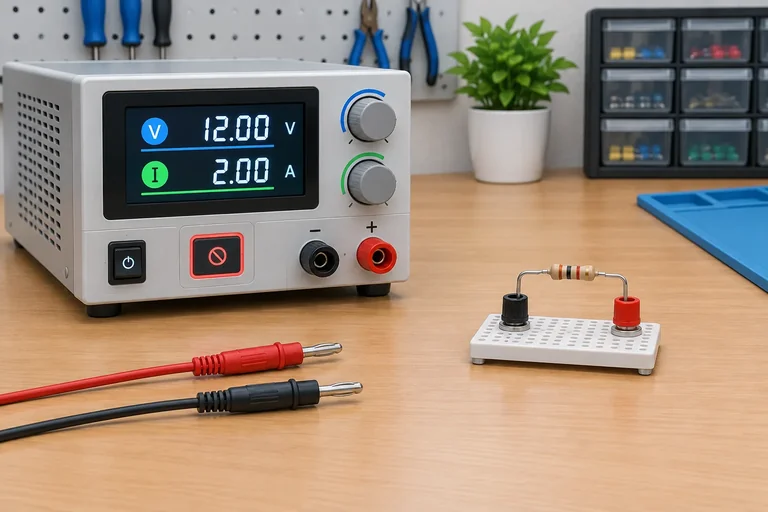

Fonte de bancada com saída desabilitada, cabos desconectados e manual aberto ao lado.

O pré-ajuste ocorre sem a montagem conectada e sem provocar curto entre os terminais.

Dica

Atenção ao canal e às unidades

A sequência exata depende do equipamento. Em uma fonte com dois ou mais canais, confirme qual canal está selecionado antes de configurar os valores. Ajustar o canal errado pode deixar a saída que será usada sem a proteção planejada.

Confirme o que está configurado

Exemplo

Exemplo de pré-ajuste documentado

Considere uma fonte hipotética cujo manual permite visualizar e salvar ajustes com a saída desabilitada. Para o circuito de referência, os valores já definidos são 5,00 V e limite de 30 mA.

Com a montagem desconectada, selecione CH1, deixe a saída em OFF e use o modo de ajuste indicado no manual. Confira cuidadosamente V para tensão e mA para corrente antes de confirmar os valores.

Ajuste configurado não é consumo

Painel apresentado pelo equipamento:

  • Canal selecionado: CH1
  • Saída: OFF
  • Tensão configurada: 5,00 V
  • Limite configurado: 30 mA
  • Corrente efetivamente fornecida: 0,00 A

A leitura de 0,00 A é esperada porque não há carga conectada e a saída está desabilitada. Ela não demonstra que o limite é 30 mA. O que confirma esse limite é a visualização de configuração prevista pelo próprio equipamento.

Atenção

Não improvise uma verificação

Não use um multímetro na função de corrente para tentar “testar” o limite diretamente na saída. A medição de corrente e seus riscos serão tratados em outro tutorial. Neste momento, use apenas o recurso documentado da própria alimentação para confirmar a configuração.

Decida e organize o pré-ajuste

Atenção

Quando parar antes de começar

Uma alimentação pode não ser adequada para esta prática mesmo parecendo funcionar. Se o manual exigir curto na saída para ajustar a corrente, ou se não houver como confirmar o limite configurado sem esse procedimento, não faça a prática com ela.

Para uma alimentação fixa, não invente controles: confira na documentação a tensão, a limitação de corrente compatível e o modo previsto para desligar a saída. Se esses dados não forem suficientes, escolha outra alimentação.

Organize o pré-ajuste seguro

Coloque as ações na ordem correta para pré-ajustar uma fonte cujo manual permite configurar tensão e limite com a saída desabilitada. Considere que a montagem estava conectada antes do início da sequência.

  1. Configurar a tensão e o limite de corrente pelo recurso documentado no manual.
  2. Desconectar a montagem da alimentação.
  3. Conferir o canal selecionado, os valores configurados e as unidades mostradas.
  4. Selecionar o canal que será usado, quando houver mais de um.
  5. Desabilitar a saída pelo controle previsto no equipamento.

Decida sobre o equipamento

O manual de uma fonte informa que é necessário unir os terminais positivo e negativo para ajustar o limite de corrente. Qual decisão é adequada?

Passo 6 de 8

Conecte com a alimentação desligada

Conecte a alimentação somente com a saída desabilitada e faça uma conferência objetiva antes da primeira energização.

Ligue sem energizar

Conecte pelos pontos do esquema

Antes de tocar nos cabos, deixe a saída desabilitada — ou desligue a alimentação pelo meio previsto no equipamento. Os valores de tensão e limite já devem estar confirmados.

Conecte cada terminal pelo que ele representa no esquema:

  • terminal positivo (+) da alimentação → ponto de entrada da série;
  • terminal negativo (−) da alimentação → ponto de retorno ao fim da série.

A cor do cabo pode ajudar a organizar, mas não comprova a conexão. Confira o símbolo do terminal e o ponto correspondente na montagem.

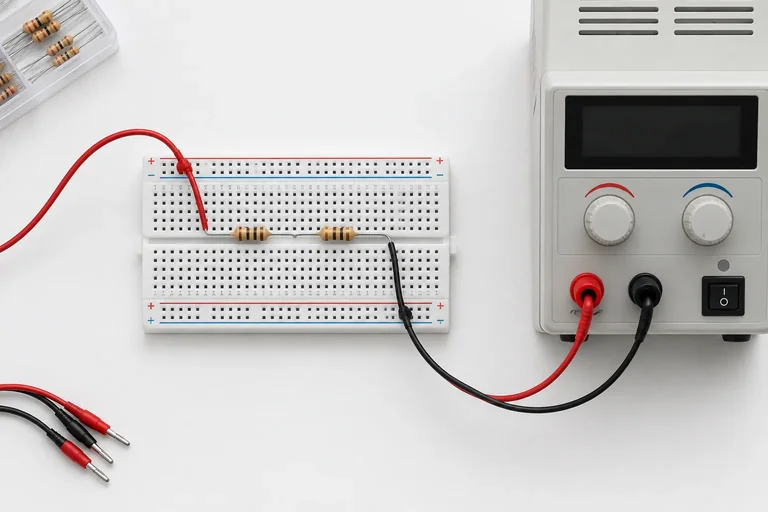

Polaridade conferida

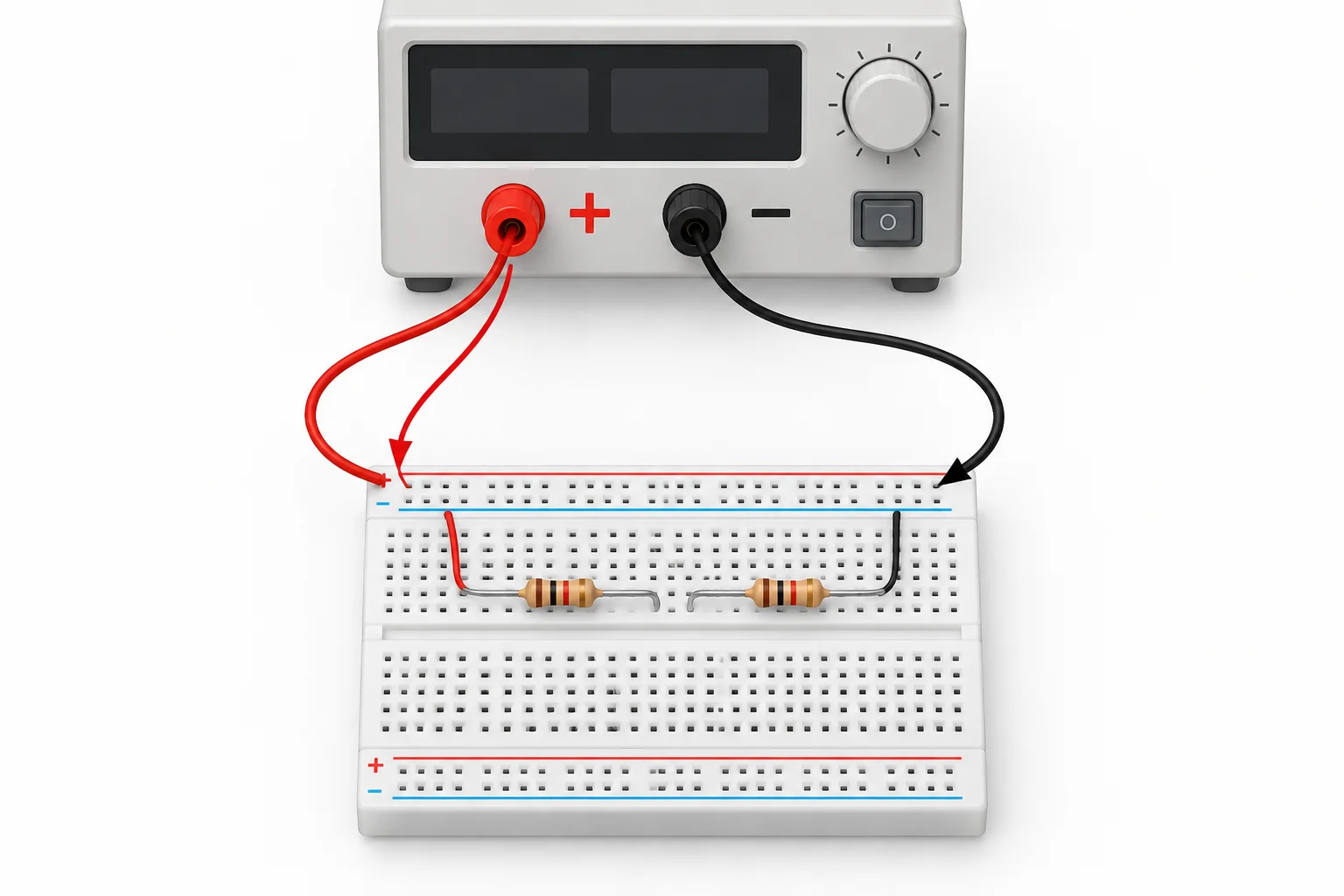

Fonte com saída desabilitada ligada ao ponto de entrada e ao ponto de retorno corretos de uma montagem com dois resistores em série.

A correspondência vem dos terminais e dos nós definidos no esquema, não apenas das cores dos cabos.

Atenção

Regra de conexão

Não conecte nem reposicione cabos com a saída ativa. Também não faça alterações na protoboard enquanto ela estiver energizada.

Inspecione antes de autorizar

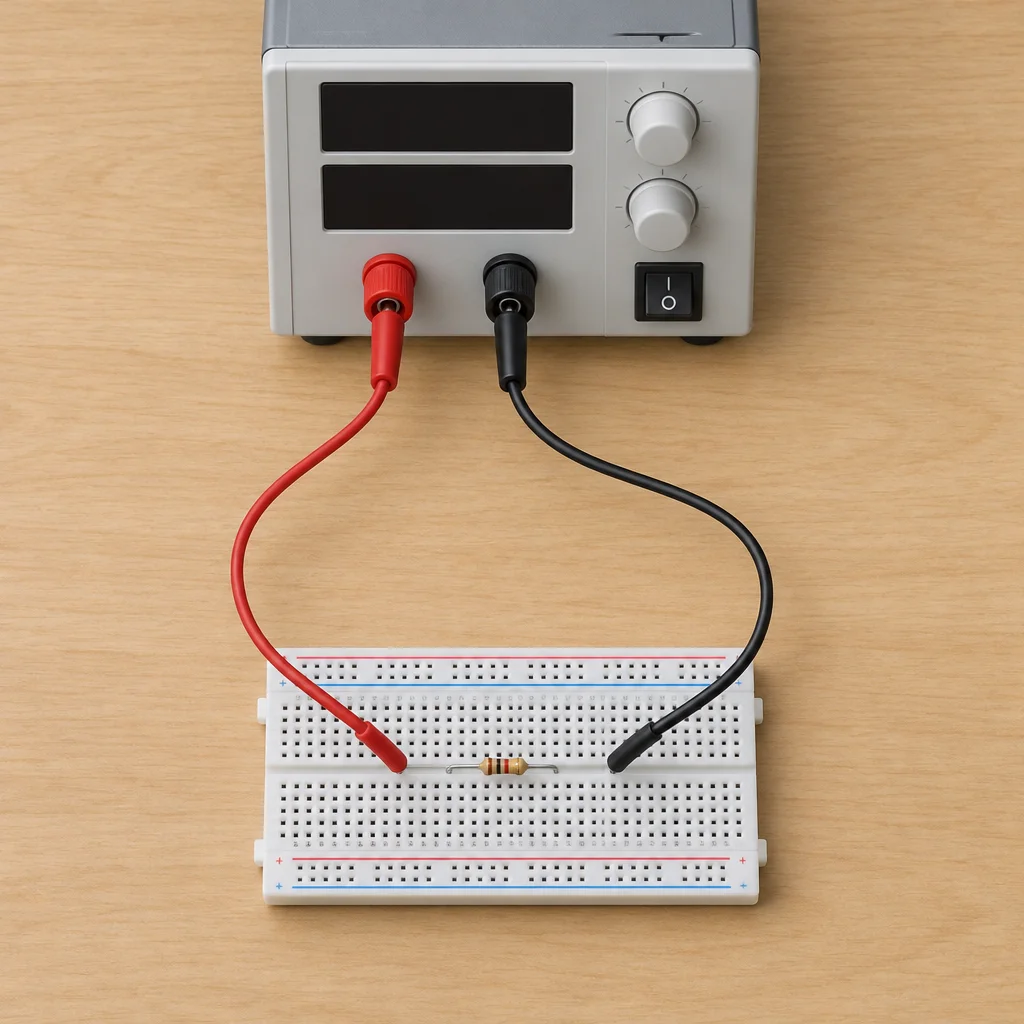

Inspeção final

Faça uma inspeção visual antes de autorizar a saída:

  1. Os cabos positivo e negativo chegam aos pontos previstos?

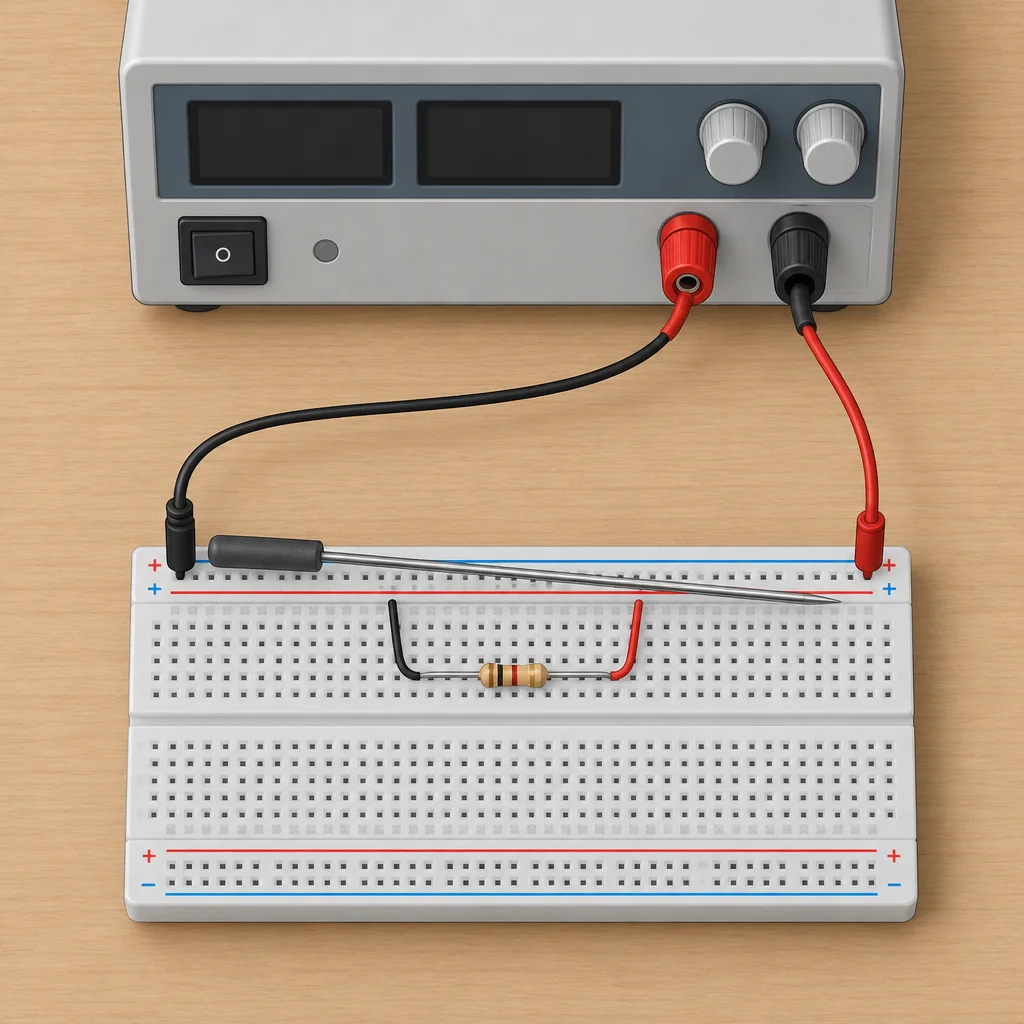

  2. Há ponta solta, contato metálico exposto ou jumper deslocado que possa unir pontos indevidamente?
  3. A montagem está estável e os cabos não puxam os componentes?
  4. O multímetro que foi usado em resistência ou continuidade foi retirado da montagem?
  5. O controle para desabilitar a saída está acessível?

Testes de resistência e continuidade usam a fonte interna do multímetro. Retire o instrumento da montagem antes de energizá-la.

Dica

Se houver dúvida, não habilite

A conferência não é apenas olhar os cabos vermelho e preto. Procure qualquer condição que possa criar uma ligação não planejada entre os pontos de alimentação ou tornar difícil desligar rapidamente. Se encontrar uma condição duvidosa, mantenha a saída desabilitada e corrija-a antes de continuar.

Decida se pode energizar

Sequência de autorização

Coloque em ordem as ações para autorizar a primeira energização. Considere que a saída permanece desabilitada até a última ação.

Ordene as ações

Organize a sequência mais segura antes da primeira energização.

  1. Confirmar tensão e limite de corrente já configurados.
  2. Habilitar a saída pelo controle previsto no equipamento.
  3. Verificar a estabilidade da montagem e retirar o multímetro usado em resistência ou continuidade.
  4. Conferir os cabos nos pontos positivo e negativo definidos pelo esquema.
  5. Deixar acessível o controle de desabilitar ou desligar a saída.

Conexão pronta?

Escolha a condição que está pronta para habilitar a saída.

Passo 7 de 8

Observe a primeira energização e saiba parar

Na primeira energização, compare as indicações ao comportamento previsto e interrompa a saída diante de qualquer desvio ou sinal de aquecimento.

Observe e compare

Primeiros segundos de energização

Com a montagem já conferida e a saída desabilitada, habilite-a pelo controle previsto no equipamento e observe imediatamente as indicações disponíveis.

No circuito de referência, dois resistores de 100 Ω em série alimentados com 5 V devem consumir cerca de 25 mA. Com limite de 30 mA, o comportamento esperado é: modo CV, tensão próxima de 5 V e corrente próxima do valor previsto.

Compare o que aparece no painel com o que foi calculado. A tensão ajustada não garante, sozinha, que ela esteja sendo entregue à montagem.

Compare o painel ao comportamento previsto

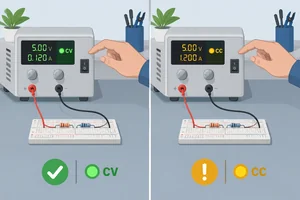

Comparação entre uma fonte em CV entregando 5 V e aproximadamente 25 mA a dois resistores em série, e uma fonte em CC limitada a 20 mA entregando aproximadamente 4 V à mesma carga de 200 ohms.

CV com valores previstos permite observar. Uma indicação CC não prevista para o ajuste planejado pede interrupção e análise com a saída desligada.

Exemplo

Exemplo: operação compatível

Caso apresentado: a fonte foi ajustada para 5 V e limite de 30 mA. Ao habilitar a saída, o painel mostra CV, 5,00 V e 0,025 A.

Isso é compatível com a previsão para dois resistores de 100 Ω em série. Mantenha a observação, sem alterar ajustes por rotina.

Esse resultado não substitui as verificações futuras com instrumentos; por enquanto, a decisão é baseada nas indicações disponíveis e no comportamento previsto.

Interrompa diante de um desvio

Atenção

Quando parar

Interrompa a alimentação pelo controle previsto antes de inspecionar ou alterar qualquer conexão se houver:

  • indicação CC inesperada ou proteção acionada;
  • consumo incompatível com o previsto;
  • suspeita de aquecimento anormal;
  • odor incomum ou fumaça.

Não toque em resistor ou outro componente energizado para “sentir” a temperatura. Não aumente o limite de corrente para apagar a indicação CC ou tentar fazer a montagem funcionar. Com a saída desligada, a causa poderá ser investigada depois por um método seguro.

Decida diante de CC inesperado

A fonte está ajustada para 5 V e limite de 30 mA. Ao habilitar a saída, ela indica CC, 0,030 A e tensão menor que 5 V. Não há odor nem fumaça. Qual é a ação mais segura?

Ação imediata segura

Qual ação deve ser tomada?

Decida sem inventar uma verificação

Quando não há indicadores

Nem toda alimentação exibe CV, CC, tensão e corrente. Se a sua não oferece esses indicadores, a ausência de odor, fumaça ou outro sinal evidente não revela o consumo nem o modo de operação.

Não tente criar um curto ou uma sobrecarga para descobrir como ela reage. Use apenas o comportamento documentado do equipamento e, neste tutorial, interprete as situações pelos painéis e leituras apresentados.

Limite da observação

Você habilitou uma alimentação sem visor em uma montagem já conferida. Não há sinais anormais visíveis, mas você não tem indicação de tensão, corrente ou modo. O que é correto concluir e fazer?

Escreva pelo menos 40 caracteres (0/40).

Passo 8 de 8

Aplique o procedimento completo

Consolide o procedimento de alimentação, registre o que foi previsto e observado e tome decisões prudentes na primeira energização.

Transforme o procedimento em um registro

Plano de primeira energização

Use esta sequência como uma conferência final, não como uma nova tentativa de cálculo:

  1. Selecionar: alimentação pronta, isolada, de até 12 Vcc e com limitação adequada documentada.
  2. Definir: registrar tensão, consumo previsto e limite de corrente. Para o circuito de referência, use 5 V, consumo previsto de cerca de 25 mA e limite de 30 mA.
  3. Preparar: com a saída desabilitada e a montagem desconectada, confirmar os ajustes pelo procedimento documentado do equipamento.
  4. Conectar: conferir os pontos + e − do esquema, estabilidade da montagem e ausência de pontas ou contatos soltos.
  5. Observar: habilitar a saída e comparar modo, tensão e corrente indicados com o previsto.
  6. Desligar: diante de CC inesperado, consumo incompatível, proteção, aquecimento, odor ou fumaça. Desabilite a saída antes de inspecionar ou manusear a montagem.

Fluxo seguro de alimentação

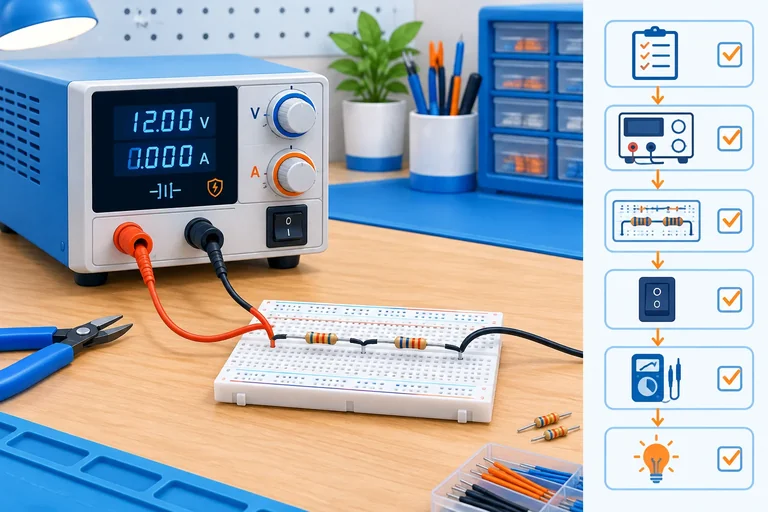

Diagrama sequencial mostrando preparação da fonte, montagem resistiva, inspeção, observação do painel e desligamento.

A energização só vem depois de selecionar, definir, preparar e conferir. A observação inicial determina se é seguro manter a saída habilitada.

Aplique a decisão ao painel da fonte

Exemplo

Caso: operação compatível

Caso apresentado — circuito de referência

A montagem tem dois resistores de 100 Ω, 1/4 W e tolerância de 5%, em série. Para 5 V, a resistência total nominal é 200 Ω e o consumo previsto é 25 mA. Considerando as tolerâncias, ele pode ficar aproximadamente entre 23,8 mA e 26,3 mA. A dissipação de cada resistor permanece muito abaixo de 1/4 W.

Foi escolhida uma fonte de bancada pronta, isolada, com pré-ajuste sem curto conforme o manual. O registro antes da conexão é: 5,00 V configurados; limite de 30 mA configurado; saída desabilitada.

Após conferir os terminais do esquema e habilitar a saída, o painel mostra CV, 5,00 V e 25 mA.

Isso é compatível com o previsto: a fonte mantém a tensão configurada e a corrente está abaixo do limite. Registre como observado somente o que o painel informa; não afirme ter medido tensão em pontos da protoboard ou corrente com multímetro.

Decida diante de uma indicação inesperada

Agora avalie uma segunda energização do mesmo circuito, já preparado com 5,00 V e limite de 30 mA. Logo após habilitar a saída, o painel mostra CC, 2,40 V e 30 mA.

Qual é a ação imediata? Escreva um registro curto separando: (1) o que foi calculado ou configurado, (2) o que foi efetivamente observado e (3) a decisão tomada. Não tente explicar a causa nem proponha aumentar o limite.

Escreva pelo menos 80 caracteres (0/80).

Fechamento seguro

Resumo

Síntese para usar na prática

  • Escolha apenas uma alimentação pronta, isolada e com tensão e limitação compatíveis e documentadas.
  • Para o circuito de referência: 5 V, consumo previsto próximo de 25 mA e limite de referência de 30 mA, se a faixa e a precisão do equipamento permitirem.
  • Prepare e conecte com a saída desabilitada; confira terminais pelo esquema, não apenas pela cor dos cabos.
  • Em CV, a fonte mantém a tensão enquanto a corrente fica abaixo do limite. Em CC inesperado, proteção, consumo incompatível ou sinais de aquecimento, desabilite a saída.
  • Registre separadamente o que foi calculado, o que foi configurado e o que foi observado. Sem indicador ou medição, não declare um valor como verificado.
  • Ao terminar, deixe a saída desabilitada e a montagem sem alimentação antes de manuseá-la.

Tutorial concluído

Parabéns! Você concluiu: Alimentação da montagem com corrente limitada

Concluído! Antes de qualquer medição futura, mantenha a montagem estável e use somente os procedimentos apropriados para o instrumento e a grandeza que deseja verificar.

Baixe o Aplicativo agora para ter acesso a + de 5000 cursos gratuitos, exercícios, certificado e muito conteúdo sem pagar nada!

  • Cursos online 100% gratuitos do início ao fim

    Milhares de cursos online em vídeo, ebooks e áudiobooks.

  • Mais de 60 mil exercícios gratuitos

    Para testar seus conhecimentos no decorrer dos cursos online

  • Certificado Digital gratuito válido em todo o Brasil

    Gerado diretamente na galeria de fotos do seu celular e enviado ao seu e-mail

Aplicativo Cursa na tela de ebook, na tela de curso em vídeo e na tela de exercícios do curso, mais o certificado de conclusão de curso
