Planejamento de práticas seguras em baixa tensão

Neste tutorial, você vai planejar práticas futuras: não monte nem energize circuitos agora. O objetivo é decidir, antes de começar, se uma atividade fica dentro de limites prudentes. Isso não substitui orientação qualificada quando houver dúvida ou risco.

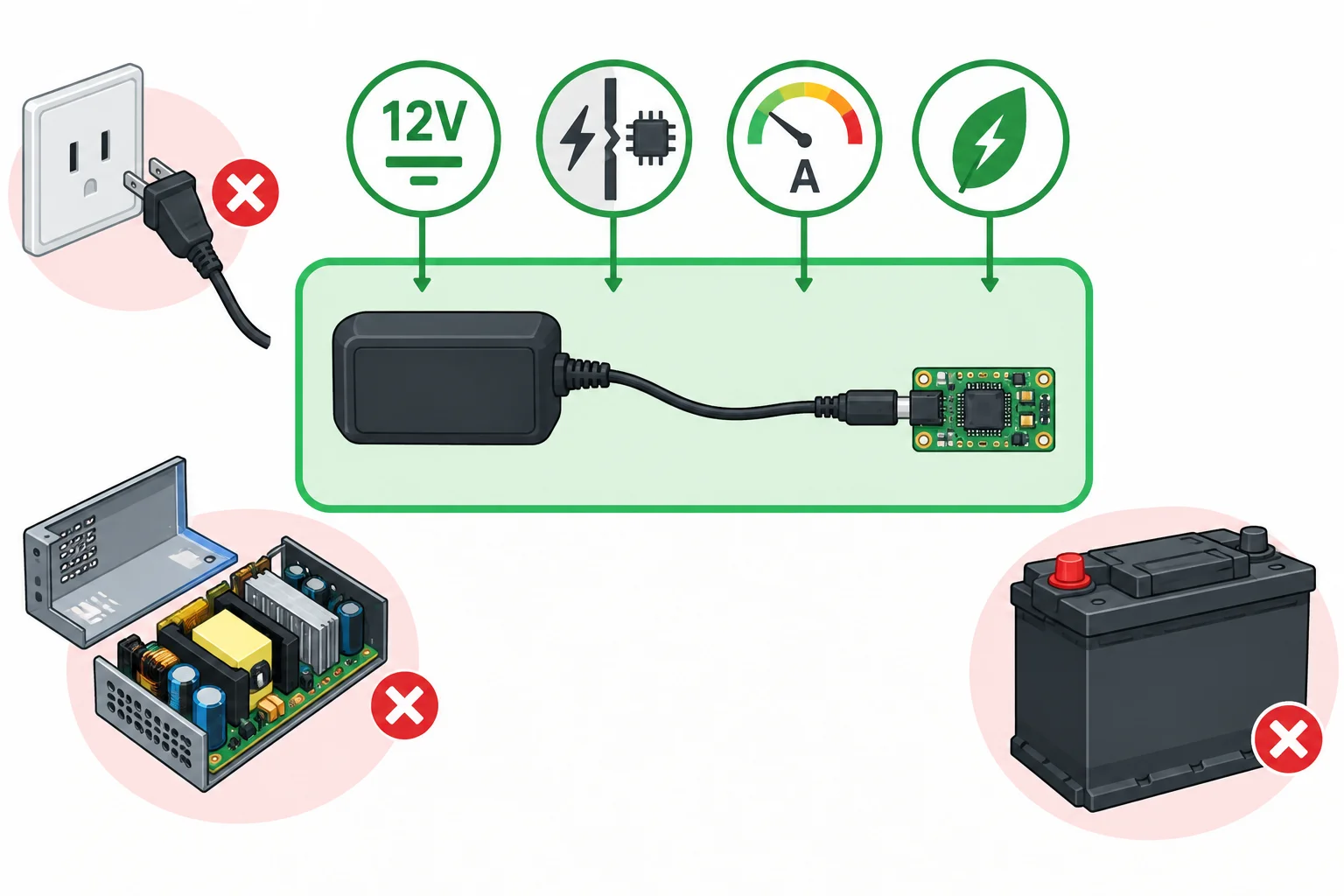

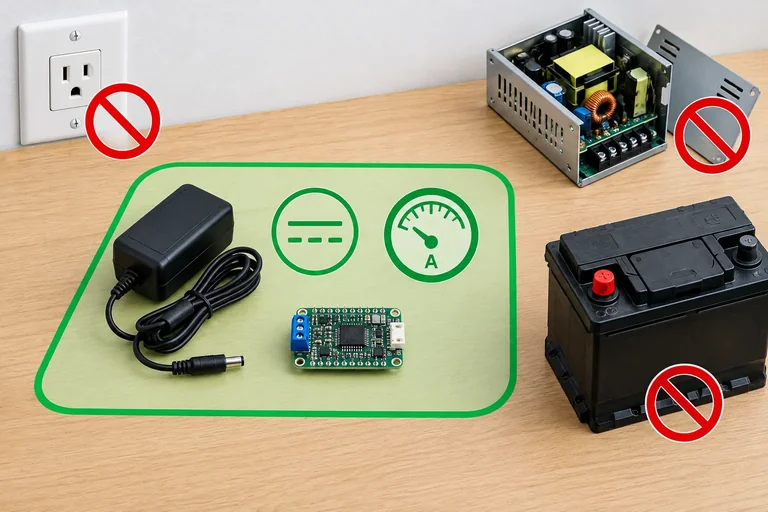

Uma futura prática desta trilha só pode ser considerada quando todas estas condições estiverem presentes:

• alimentação de até 12 Vcc;
• fonte isolada da rede elétrica;
• corrente limitada;
• baixa energia disponível para a atividade;
• fonte comercial fechada, íntegra e usada somente pela saída CC prevista para o usuário.

“Até 12 Vcc” é um limite adotado aqui. Ele não garante, sozinho, que uma situação seja segura.

As situações abaixo ficam fora do escopo, independentemente de parecerem rápidas ou familiares.

Associe cada cenário à conclusão mais adequada. Considere somente as informações apresentadas; não complete dados ausentes com suposições.

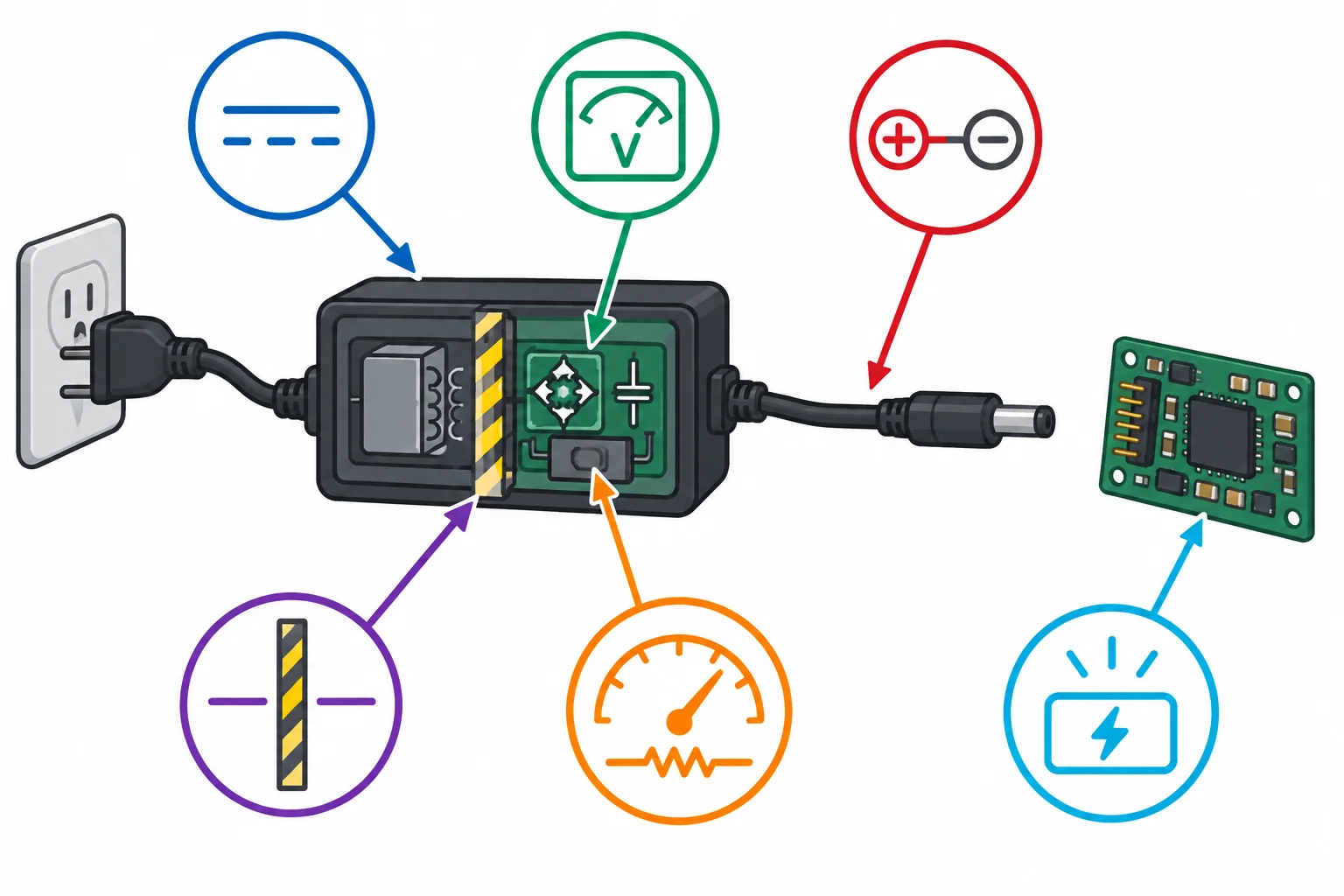

Antes de incluir uma alimentação no plano de uma futura prática, confirme o conjunto completo de informações: saída em CC, tensão, polaridade, isolamento da rede elétrica, limitação de corrente documentada e energia disponível compatível com a atividade.

O limite de até 12 Vcc continua sendo apenas uma condição do escopo. Ele não demonstra, sozinho, que a alimentação é adequada.

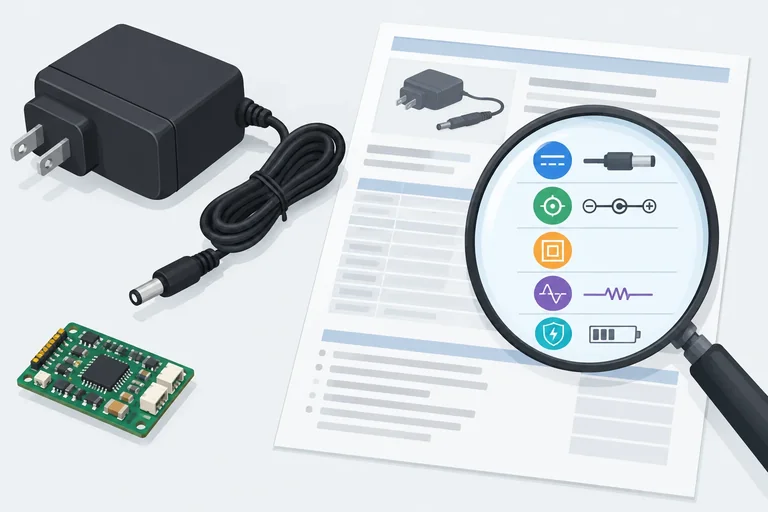

Consulte a identificação externa e a documentação do fabricante para confirmar as características. A fonte deve permanecer fechada e íntegra: não a abra nem faça testes improvisados para tentar descobrir isolamento, proteção ou capacidade.

Também não conclua nada pela aparência. Um conector conhecido, um cabo USB ou uma etiqueta com “12 V” não comprovam, por si só, isolamento nem limitação apropriada.

Compare somente as informações destas fichas. Não complete dados ausentes com suposições.

Ficha A

• Adaptador comercial fechado e íntegro
• Saída: 5 Vcc; polaridade indicada
• Documentação do fabricante confirma isolamento da rede e limitação de corrente
• Limitação e energia disponível foram consideradas compatíveis com a atividade prevista

Ficha B

• Fonte com conector parecido com o da ficha A
• Etiqueta parcialmente ilegível; é possível ler apenas “12”
• Sem documentação confiável sobre saída CC, polaridade, isolamento, limitação de corrente ou energia disponível

Uma fonte traz a inscrição: 12 Vcc, 3 A. Qual conclusão é correta?

Antes de uma futura prática, prepare a bancada — ainda sem energizar nada. Escolha uma superfície seca, estável e bem iluminada. Retire líquidos, materiais inflamáveis e objetos metálicos soltos, como clipes, parafusos e ferramentas fora de uso.

Também retire anéis, relógios, pulseiras e outros adornos metálicos das mãos e dos pulsos. Eles podem encostar onde não deveriam ou se prender nos cabos.

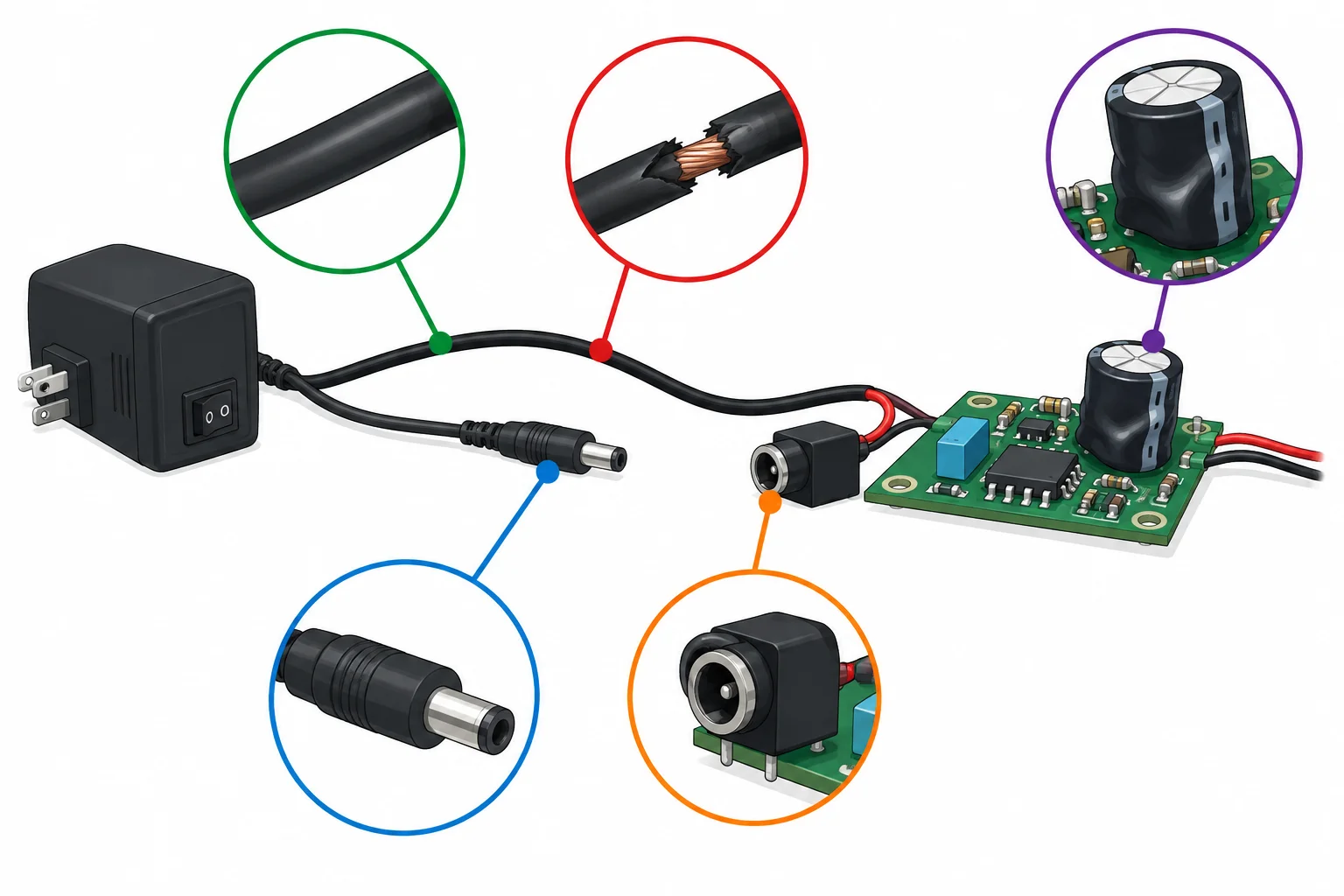

Com a alimentação desconectada, faça uma inspeção visual externa. Observe cabos, isolamento, conectores e componentes, sem abrir fontes nem tentar reparos.

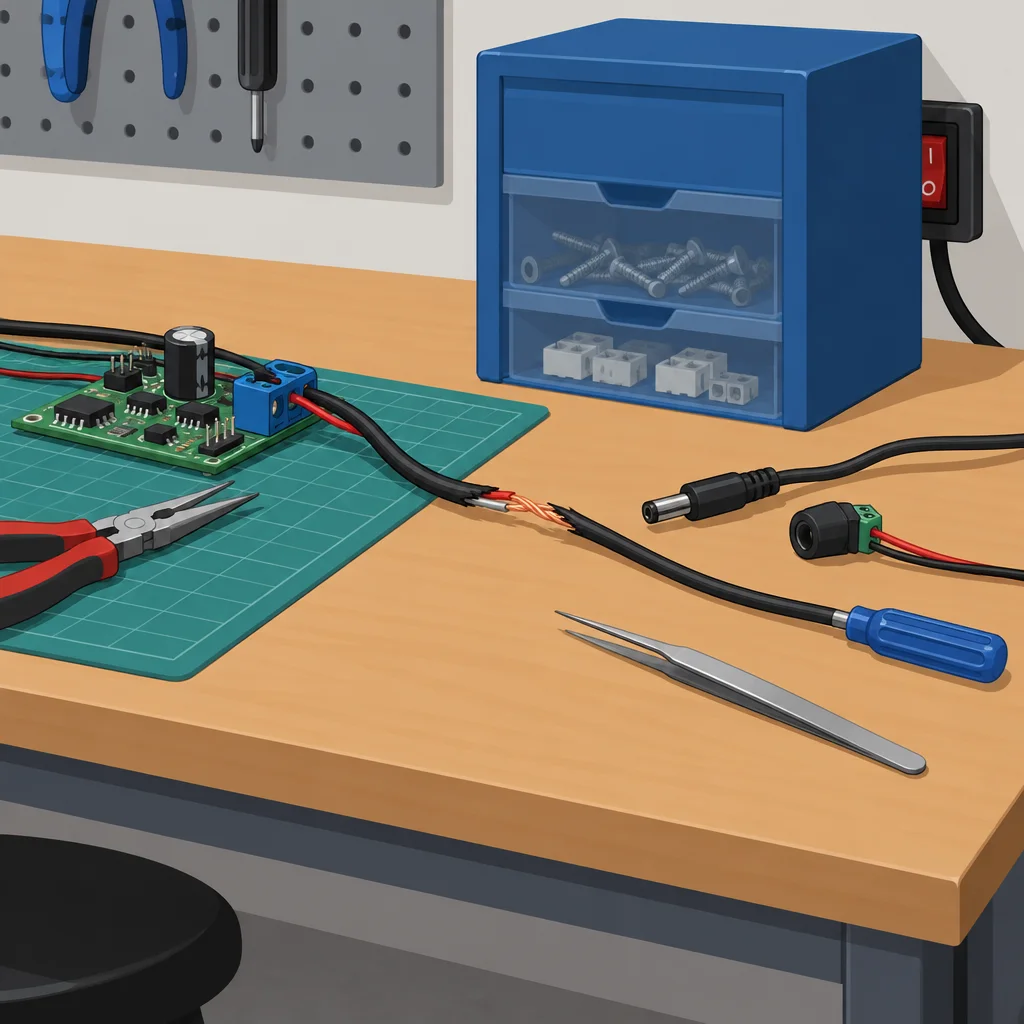

Não inicie se encontrar cabo com isolamento cortado ou rachado, condutor exposto, conector frouxo, peça deformada, marca de aquecimento ou dano visível. Separe o item e esclareça a situação antes de planejar seu uso.

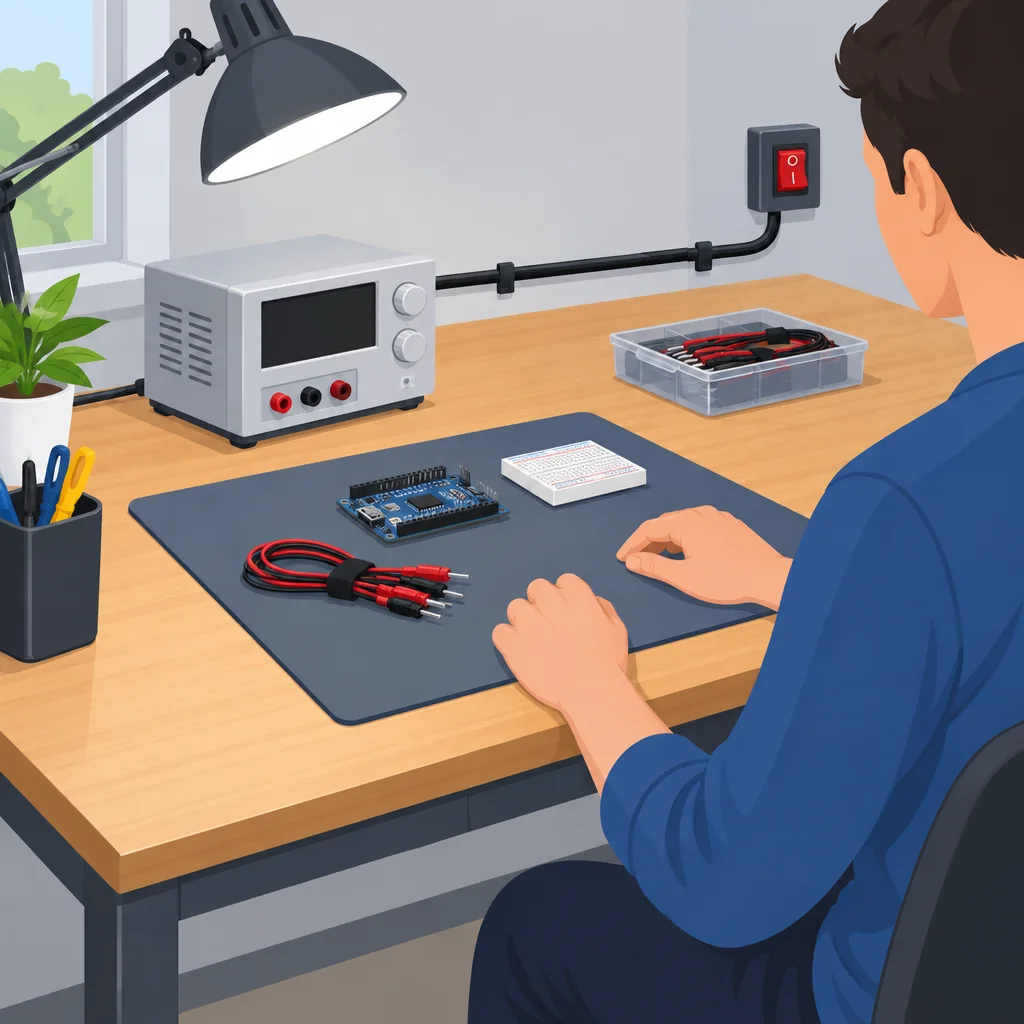

Qual bancada está pronta para uma futura prática de baixa tensão? Escolha a opção que atende ao checklist visual e mantém o desligamento acessível.

Inclua estes pontos no seu checklist de bancada:

• Superfície seca, estável e bem iluminada.
• Sem líquidos, inflamáveis ou metais soltos.
• Alimentação desconectada durante a inspeção.
• Cabos, conectores e componentes sem danos visíveis.
• Cabos organizados, sem tração e com contatos protegidos.
• Mãos e pulsos sem adornos metálicos.
• Controle externo de desligamento desobstruído.

Se houver dano, frouxidão ou desorganização que possa causar contato acidental, a prática não começa até a condição ser corrigida com segurança.

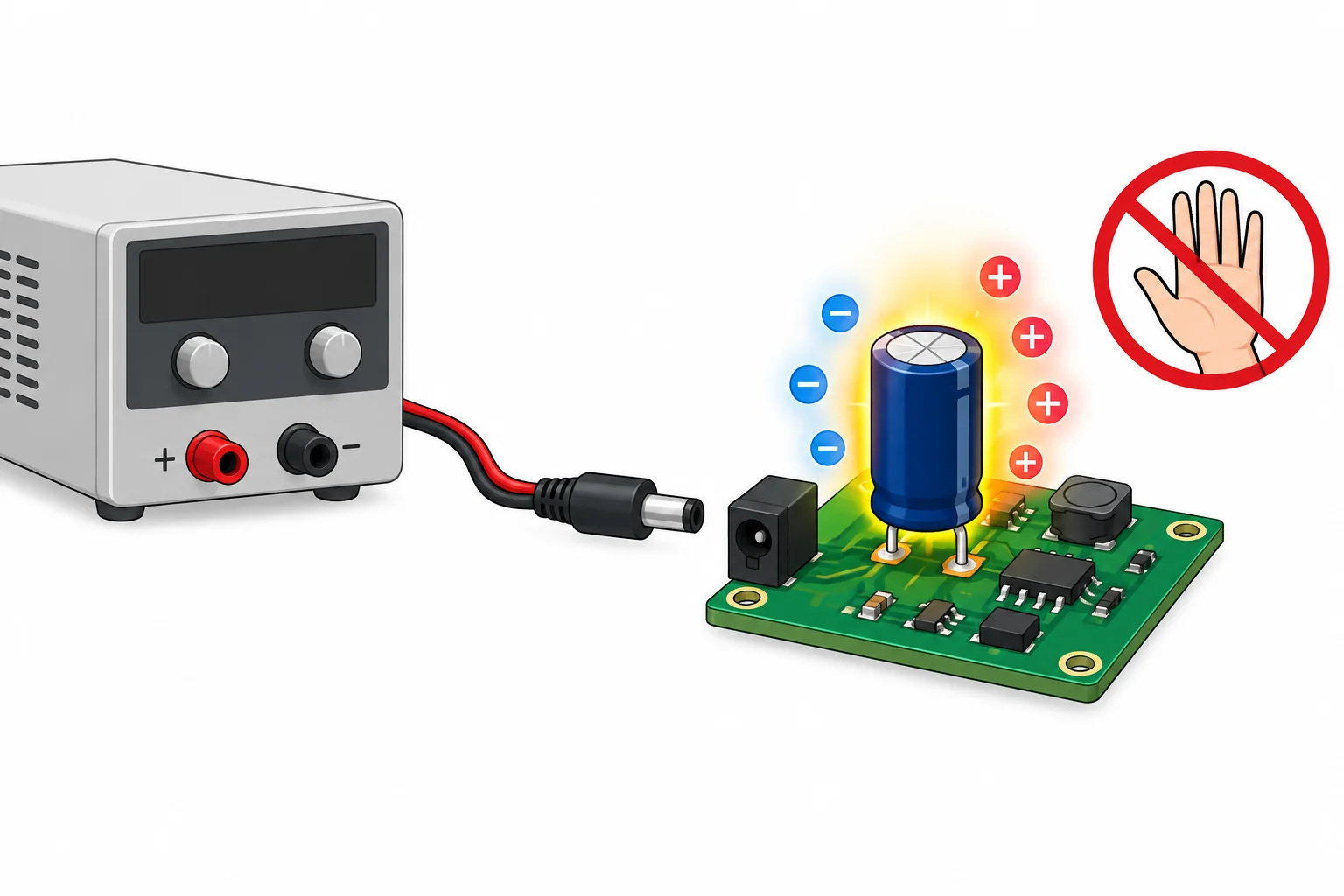

Um capacitor é um componente que pode armazenar energia elétrica. Por isso, retirar ou desligar a alimentação não garante, por si só, que toda a energia tenha desaparecido do circuito.

Nesta trilha, trate qualquer capacitor com estado de carga desconhecido como uma condição de bloqueio: não toque nos contatos nem mude conexões. A aparência normal da montagem também não prova que ela esteja sem energia residual.

Não use o tempo como prova de segurança. Mesmo depois de um intervalo, você não deve supor que um capacitor esteja descarregado apenas porque a fonte foi retirada, o circuito parece inativo ou nada aparenta estar acontecendo.

A verificação e a descarga corretas dependem do componente e da montagem. Esses procedimentos exigem conhecimento específico e ficam fora desta atividade de planejamento.

Antes de mudar um fio, reposicionar um componente ou revisar uma conexão, planeje a alteração com a montagem sem alimentação: desligada e desconectada da fonte. Não faça correções “rápidas” em um circuito alimentado.

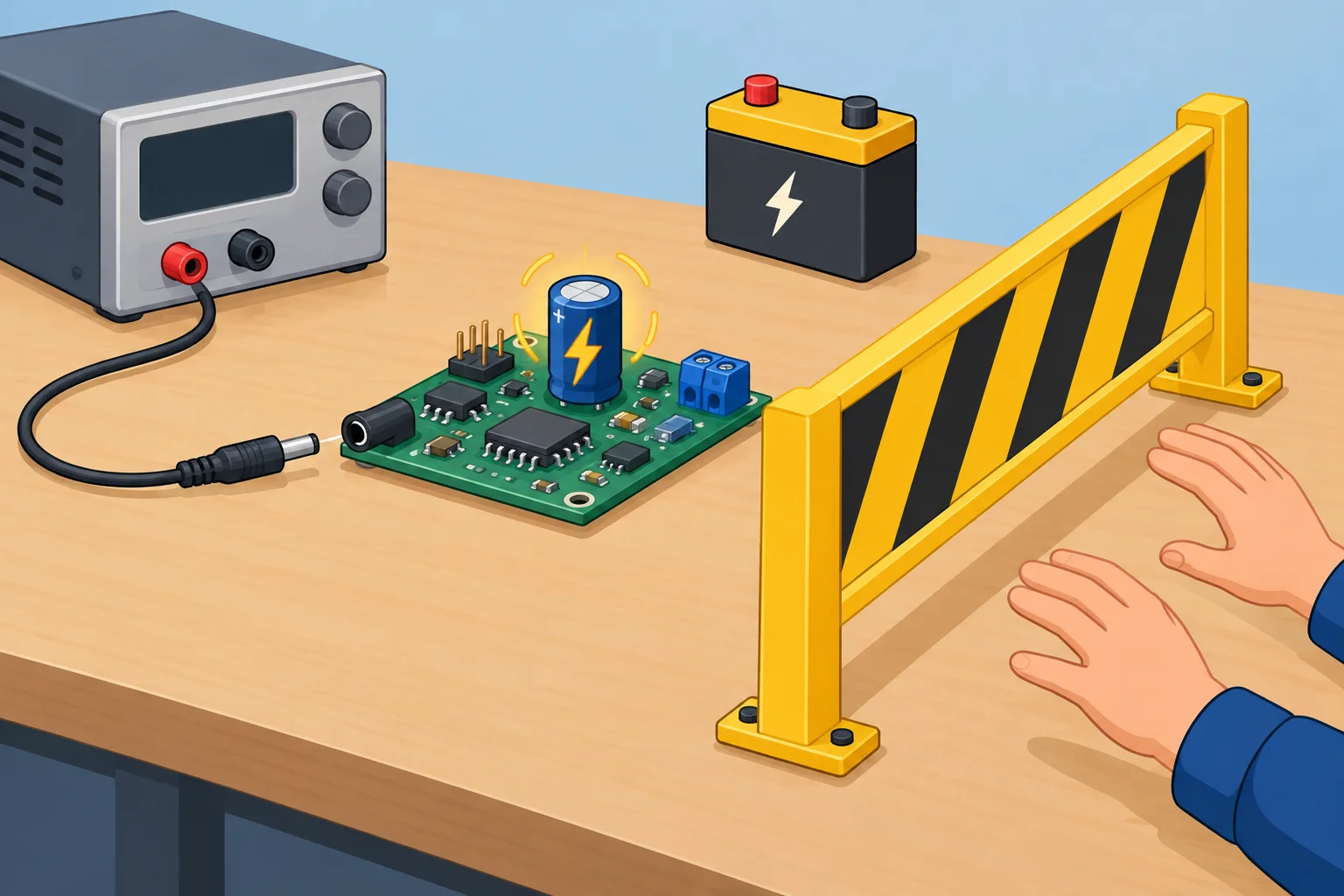

Também identifique todas as alimentações possíveis. Uma montagem pode ter mais de uma fonte, uma bateria conectada ou alguma energia que permaneceu armazenada. Se você não consegue confirmar que não há energia residual, isso é um bloqueio: não toque nem altere conexões; adie e busque orientação qualificada.

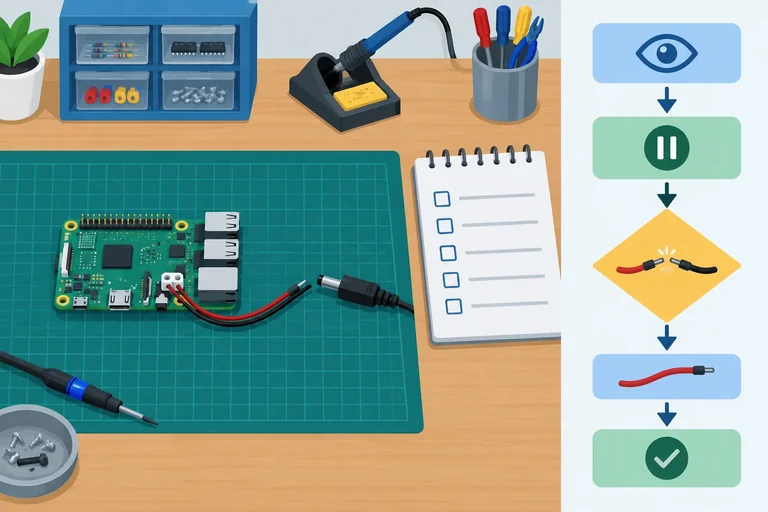

Use este fluxo para planejar uma futura alteração. Ele não autoriza energizar a montagem: apenas define quando ela está pronta para uma revisão segura.

Coloque as etapas na ordem mais segura para alterar uma conexão em uma futura prática.

Eletricidade estática é o acúmulo de carga em pessoas ou materiais. Quando essa carga se transfere para um componente, ocorre uma descarga eletrostática (ESD). Ela pode danificar componentes sensíveis mesmo sem faísca visível ou sensação de choque.

Por isso, prevenir ESD protege o componente, mas não torna uma montagem eletricamente segura: continuam valendo os limites de alimentação, a inspeção e o manuseio com a alimentação desconectada.

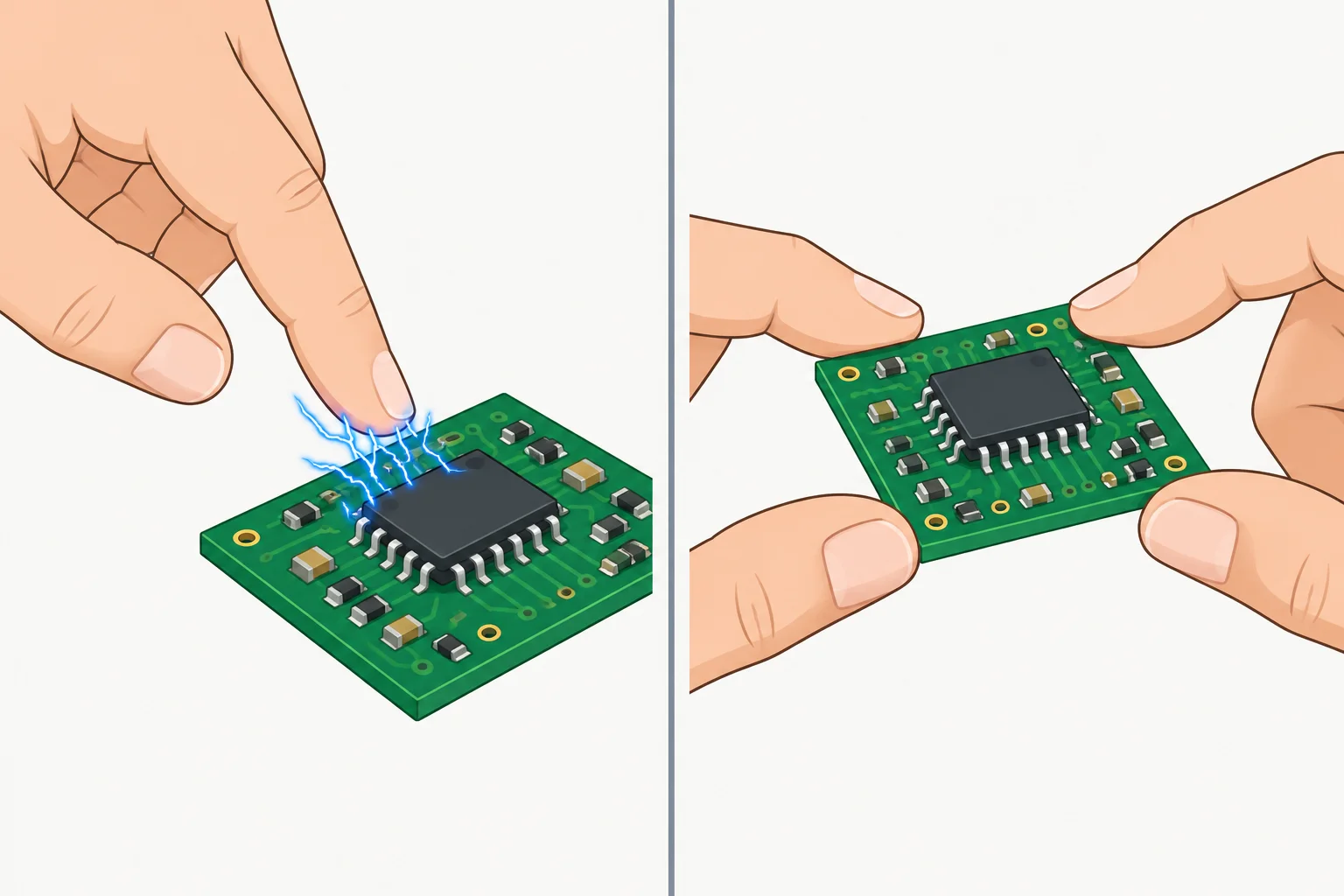

Ao pegar uma placa, segure-a pelas bordas. Ao pegar um componente, toque preferencialmente o corpo dele, não seus terminais, pinos ou contatos.

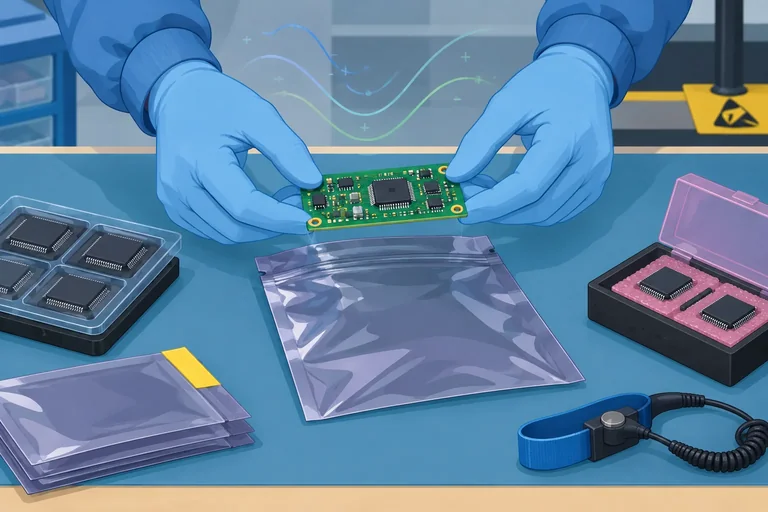

Mantenha componentes sensíveis em suas embalagens próprias de proteção eletrostática até o momento de uso. Retire apenas o necessário e reduza o manuseio e o atrito desnecessários com materiais que favorecem eletrização.

Associe cada situação ao cuidado mais adequado.

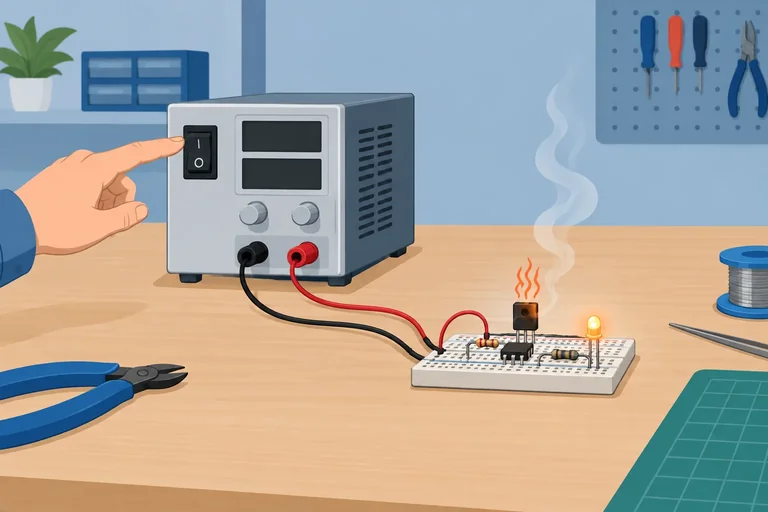

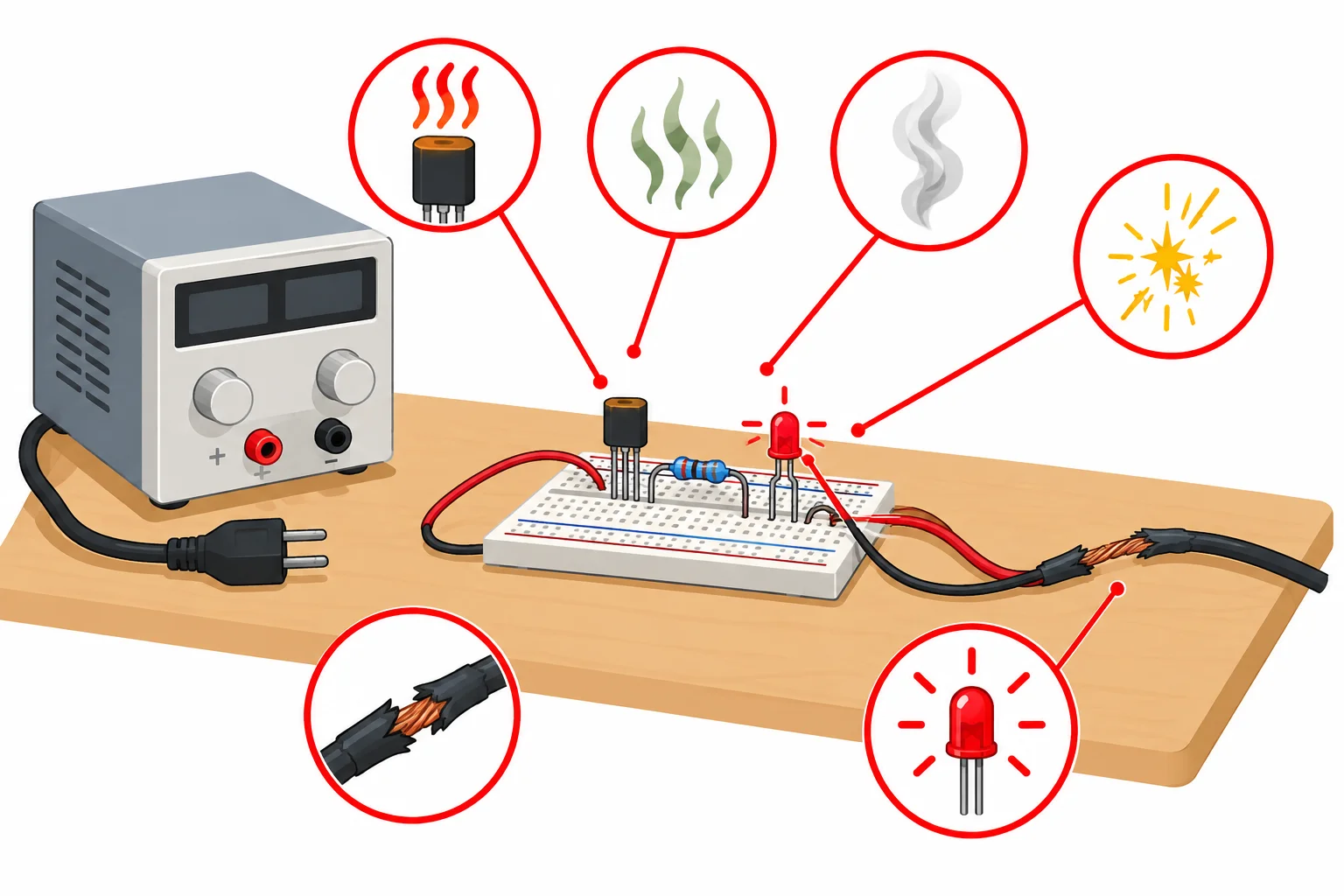

Durante uma futura prática, qualquer sinal fora do esperado muda a prioridade: pare a atividade. Não tente “ver se melhora” energizando de novo.

A reação depende de ser possível desligar sem se expor ao perigo. O controle externo planejado deve estar acessível antes de uma futura energização.

A atividade só pode ser reconsiderada depois que a causa for esclarecida e as condições de segurança forem restabelecidas. Quando necessário, procure orientação qualificada; não faça testes de falha por conta própria.

Use um plano curto antes de qualquer futura prática. Ele não autoriza montar nem energizar uma montagem: serve para registrar condições verificáveis, identificar bloqueios e decidir se a atividade pode continuar apenas no planejamento ou se precisa ser adiada.

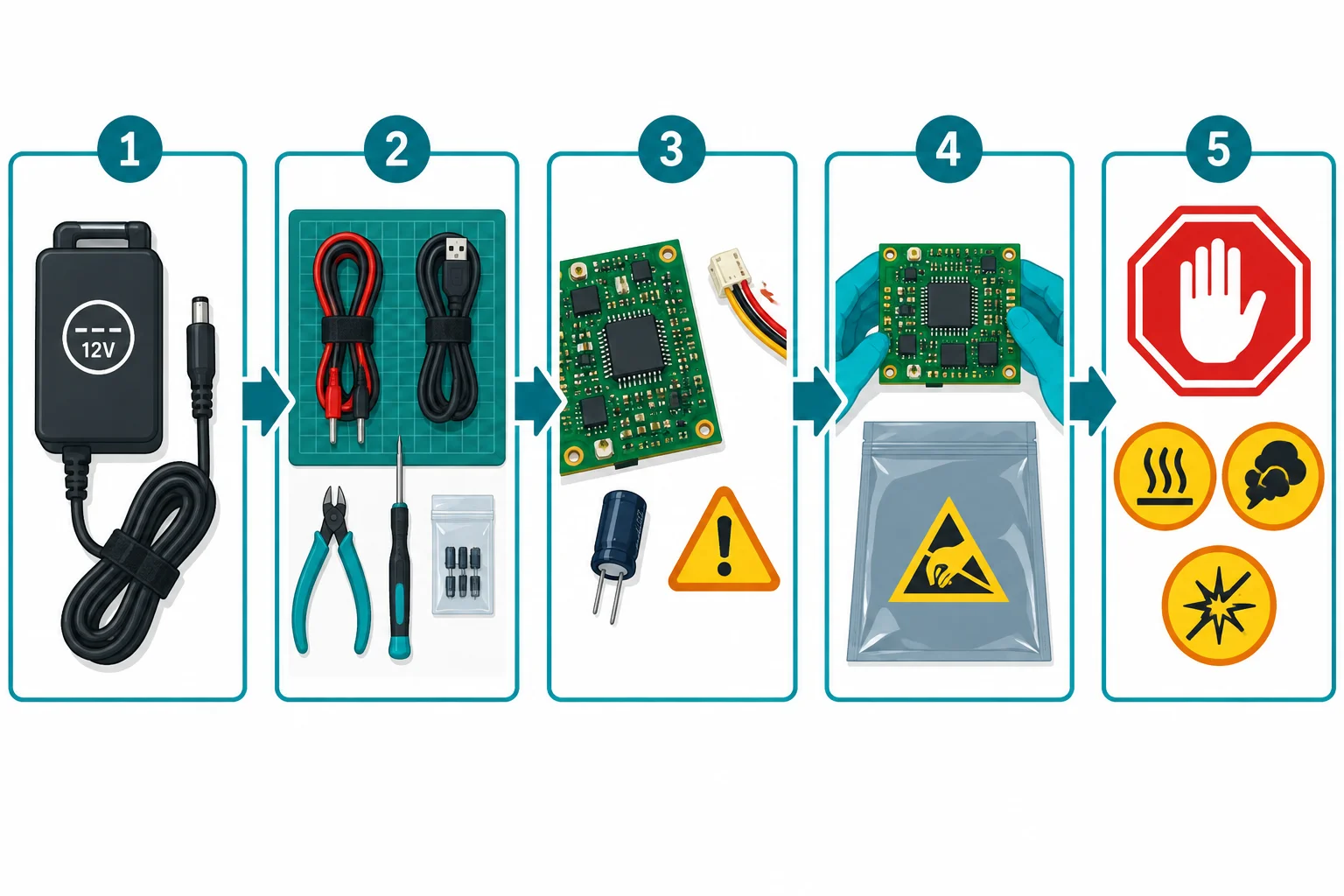

Organize a revisão em cinco blocos. Registre somente o que está confirmado. Se faltar uma informação essencial, a conclusão é adiar, não completar a lacuna com suposições.

Você está planejando — sem montar nem energizar — uma pequena atividade com componentes próprios. A fonte comercial está fechada e íntegra. A identificação e a documentação confirmam: saída de 9 Vcc, polaridade indicada, isolamento da rede elétrica, limitação de corrente documentada e baixa energia disponível compatível com a atividade prevista.

A bancada será seca, estável e bem iluminada, sem líquidos, inflamáveis ou metais soltos. Cabos, conectores e componentes serão inspecionados com a alimentação desconectada. Os cabos ficarão organizados, sem tração, e o controle externo de desligamento permanecerá livre e acessível.

Componentes sensíveis ficarão em embalagem ESD e placas serão seguradas pelas bordas. Qualquer alteração será considerada somente com todas as alimentações desconectadas. A proposta não inclui capacitor nem outra fonte de energia armazenada. Se isso mudar ou houver energia residual desconhecida, não haverá toque nem alteração de conexões. Calor inesperado, odor, fumaça, faíscas, dano visível ou comportamento imprevisto interrompem a atividade.
