Seleção de resistores pela potência dissipada

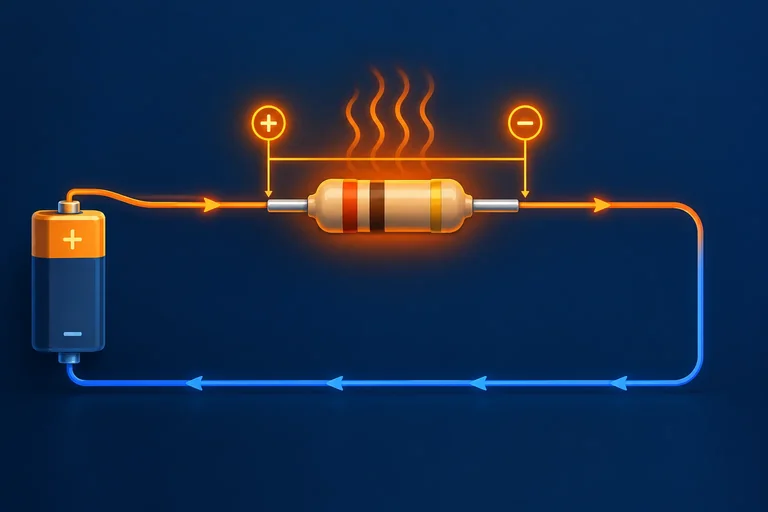

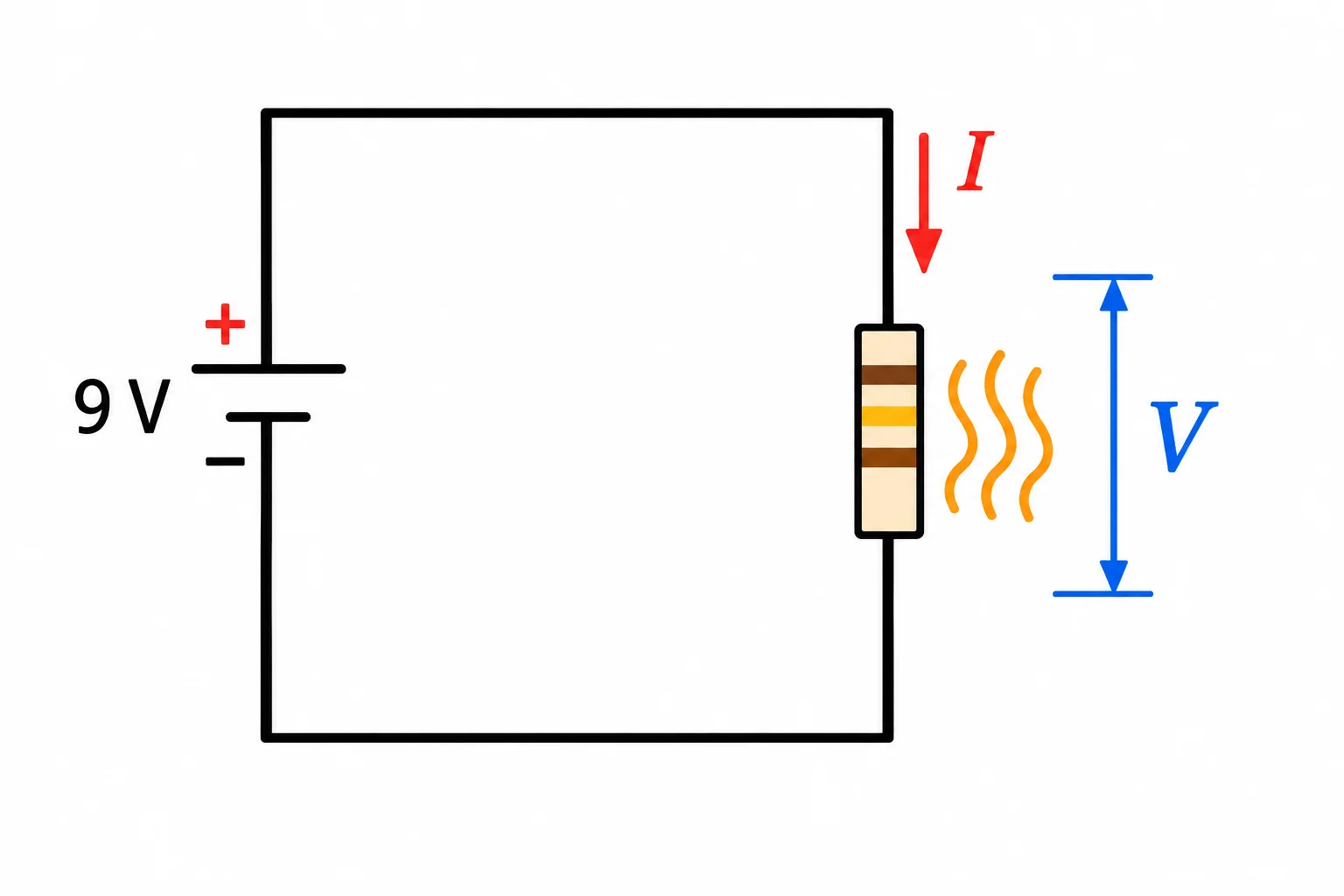

Em um resistor único alimentado em corrente contínua, a potência dissipada é calculada por:

P = V × I

• P: potência, em watts (W)
• V: tensão entre os terminais do resistor, em volts (V)
• I: corrente que percorre o resistor, em amperes (A)

Use a tensão no resistor e a corrente que passa por ele. O resultado indica quanta energia elétrica o componente transforma em calor a cada segundo.

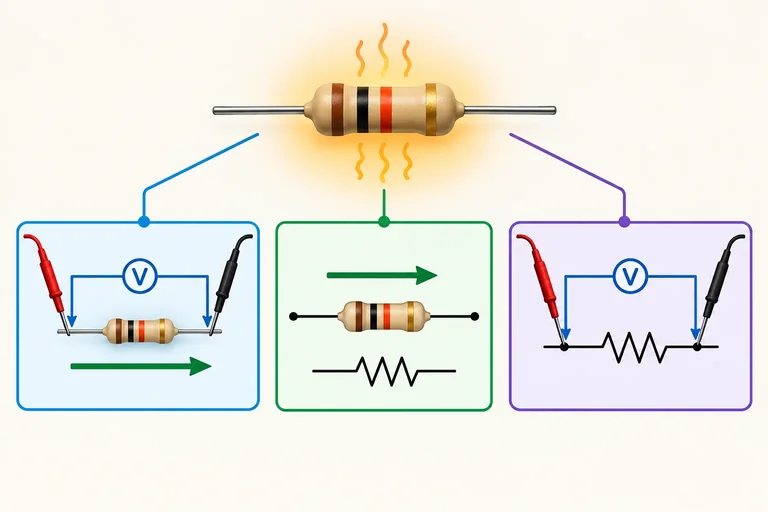

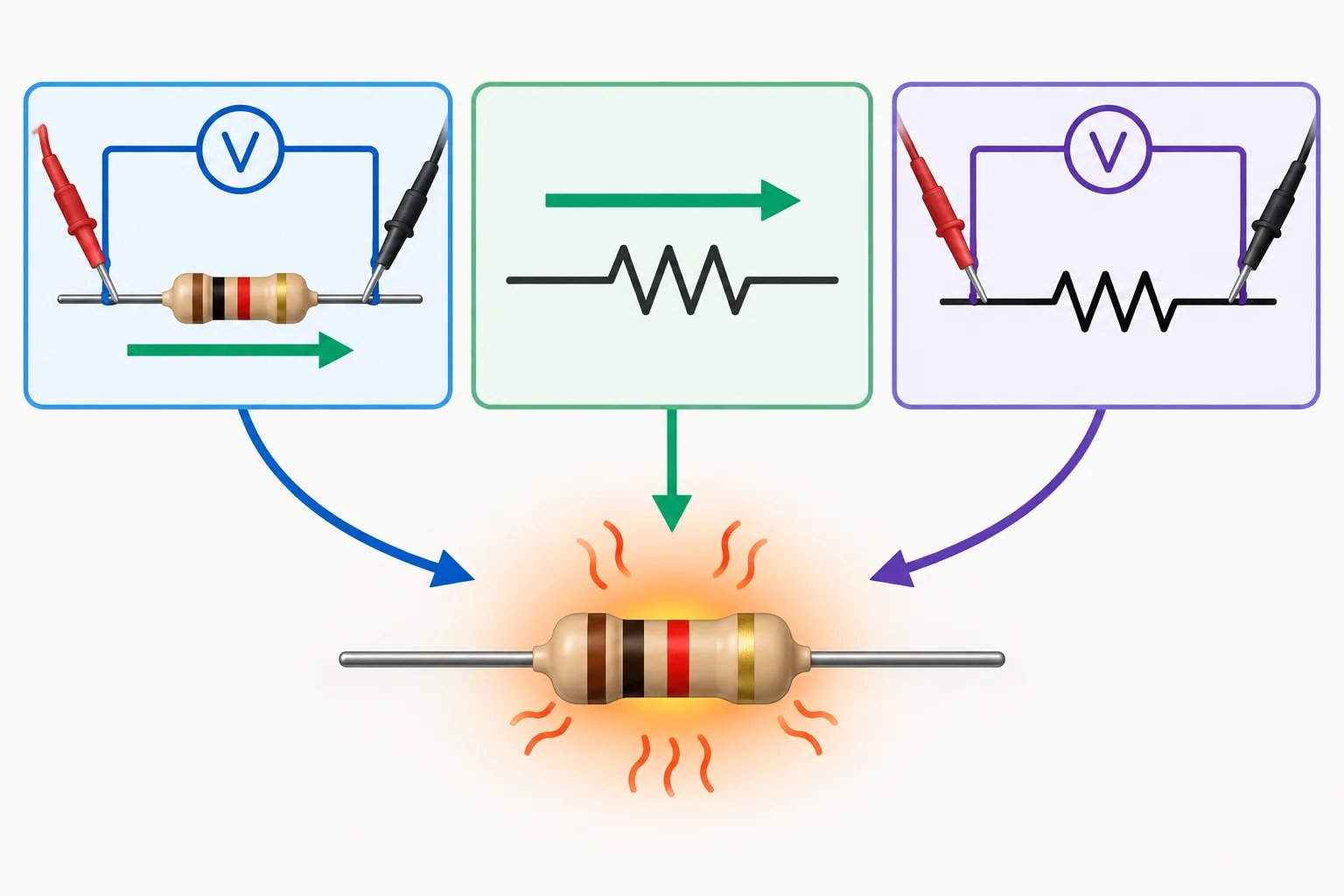

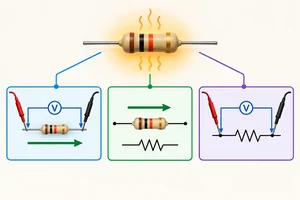

Três formas, uma mesma potência

Para um resistor em CC, você já conhece P = V × I. Usando a lei de Ohm, é possível reescrever essa expressão quando um dos dados não estiver disponível:

• Se você conhece I e R: como V = R × I, então P = (R × I) × I = I² × R.
• Se você conhece V e R: como I = V/R, então P = V × (V/R) = V²/R.

As três fórmulas descrevem a dissipação do mesmo resistor nas mesmas condições. Escolha a que usa diretamente as duas grandezas fornecidas.

Relacione cada conjunto de dados à expressão que o utiliza diretamente.

Resolva os dois cálculos abaixo. Em cada caso, use a expressão que contém diretamente os dados fornecidos.

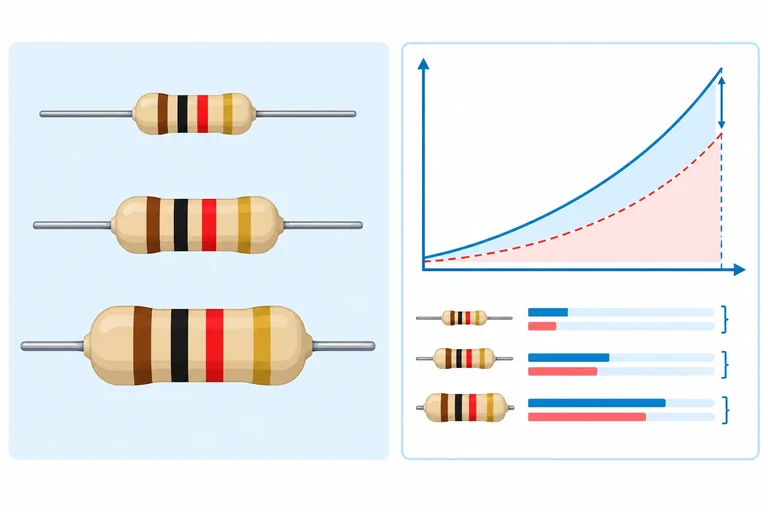

Um resistor tem, entre outras, duas especificações diferentes:

• Resistência (Ω): determina a relação entre tensão e corrente e entra no cálculo da dissipação.
• Potência nominal (W): indica o limite de dissipação declarado para as condições de referência do componente.

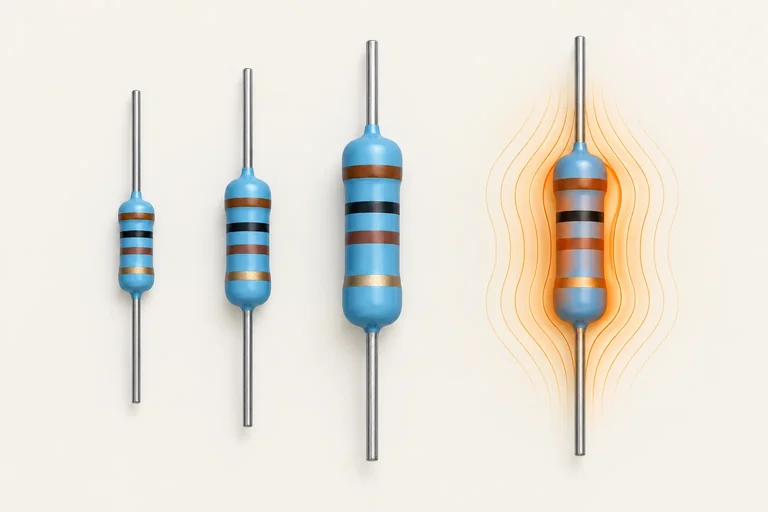

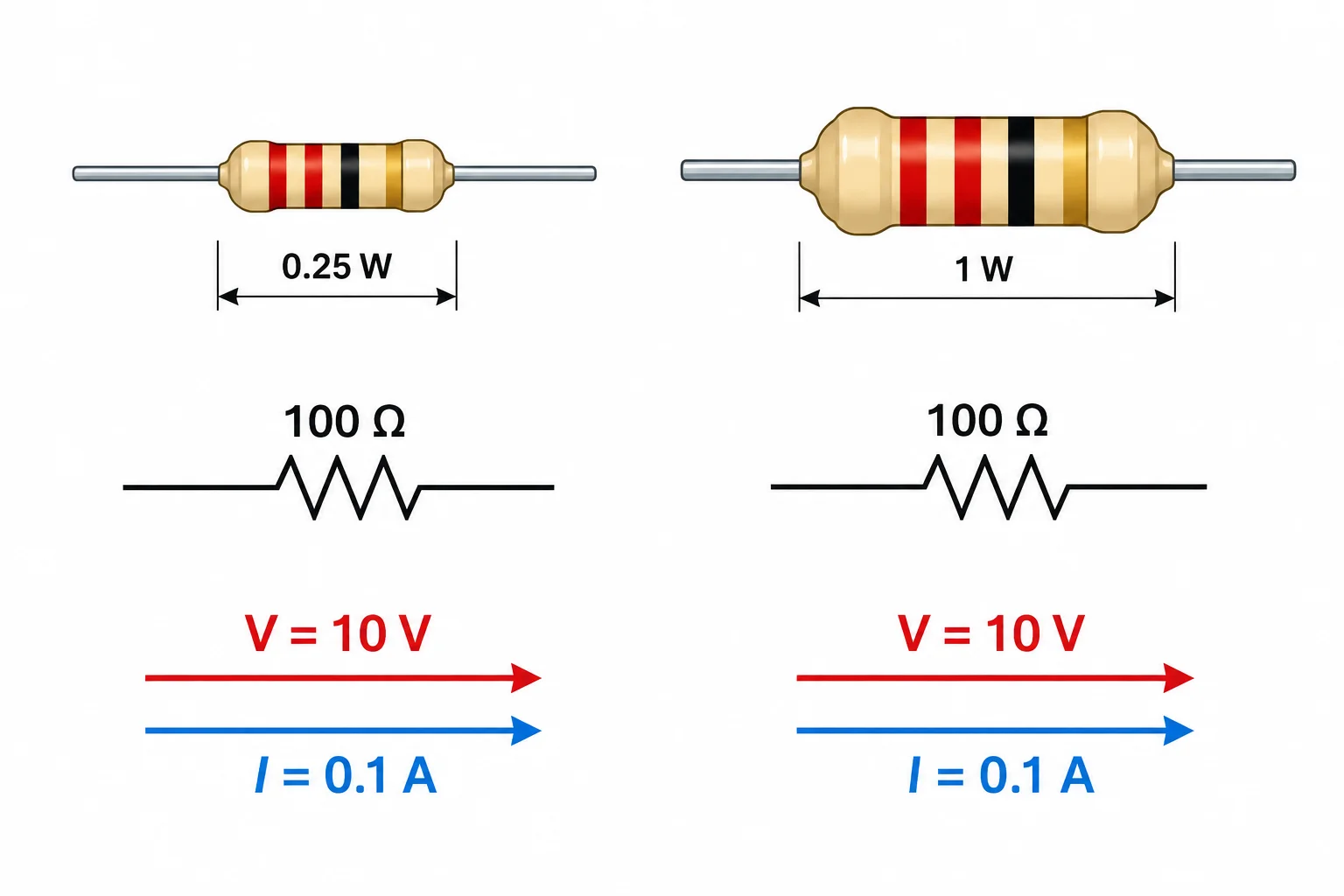

Por exemplo, dois resistores de 100 Ω podem ter potências nominais de 0,25 W e 1 W. Eles têm a mesma resistência, mas capacidades nominais de dissipar calor diferentes.

Se ambas forem submetidas à mesma tensão, a corrente será a mesma, pois a resistência é igual. A dissipação calculada também será a mesma, por exemplo usando P = V²/R.

Trocar A por B não cria potência extra no circuito e não reduz automaticamente a corrente. A opção B apenas tem potência nominal maior: ela foi especificada para suportar uma dissipação maior nas condições de referência declaradas.

Um resistor de 100 Ω e potência nominal de 0,25 W é substituído por outro de 100 Ω e potência nominal de 1 W. A tensão aplicada ao resistor permanece a mesma.

A corrente no circuito diminui automaticamente porque o novo resistor tem maior potência nominal.

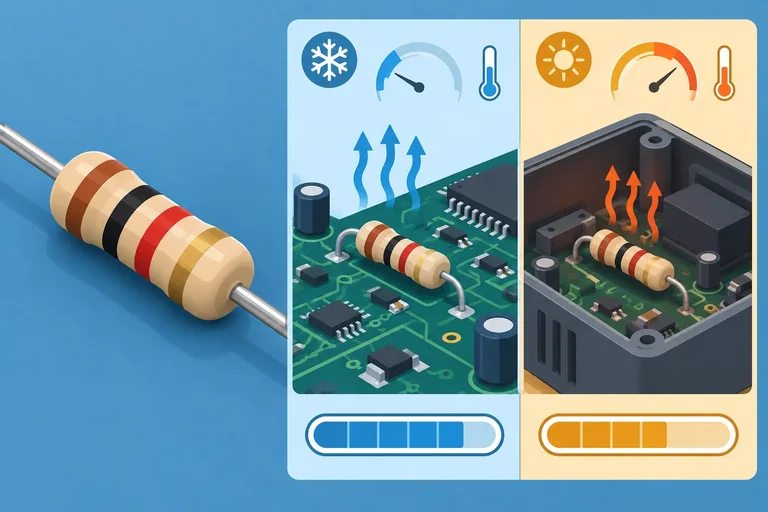

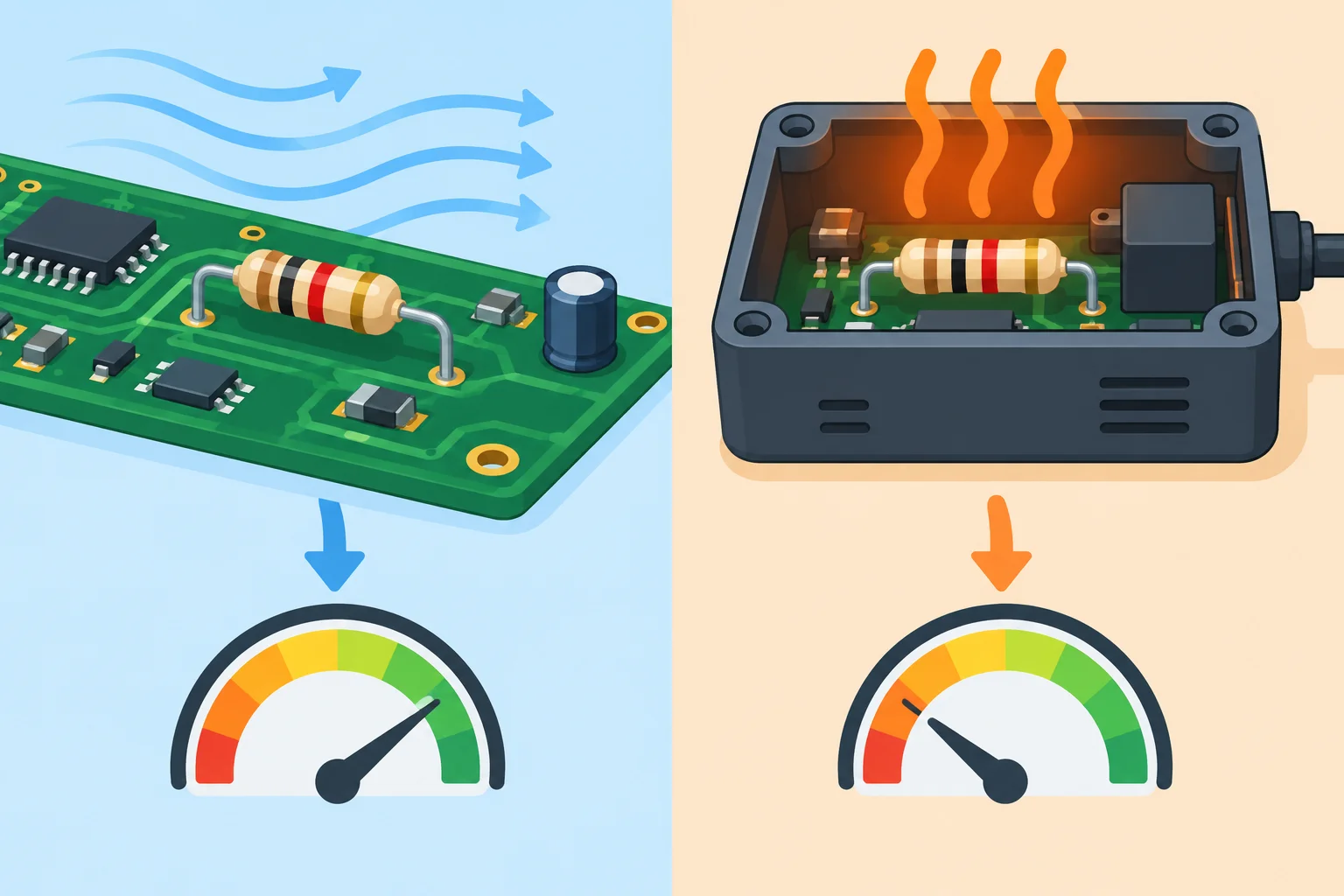

A potência nominal é especificada para condições de referência. Em uma aplicação real, a temperatura ambiente e a montagem podem reduzir a potência que o resistor pode dissipar com segurança.

Use sempre os dados fornecidos para aquele componente e condição. Não existe um único fator de redução válido para todo resistor.

Para este exercício, use a tabela didática fictícia abaixo. Ela já combina as condições de ambiente e montagem em um fator permitido f. Não a trate como regra para resistores reais: em um projeto, consulte a especificação do componente usado.

Escolha a linha que descreve a condição informada e calcule:

P_admissível = f × P_nominal

P_admissível é o limite para aquela condição. Nesta etapa, a verificação é apenas: a potência calculada fica menor ou igual a esse limite? A escolha de margem será tratada depois.

Para um resistor de 0,50 W em uma condição cujo fator é 0,40, complete a potência admissível:

P_admissível = 0,40 × 0,50 W = ___ W

Um resistor de potência nominal de 0,50 W dissipa 0,30 W. A condição fornecida é “70 °C, montagem aberta”. Segundo a tabela didática, o componente fica dentro do limite de potência admissível?

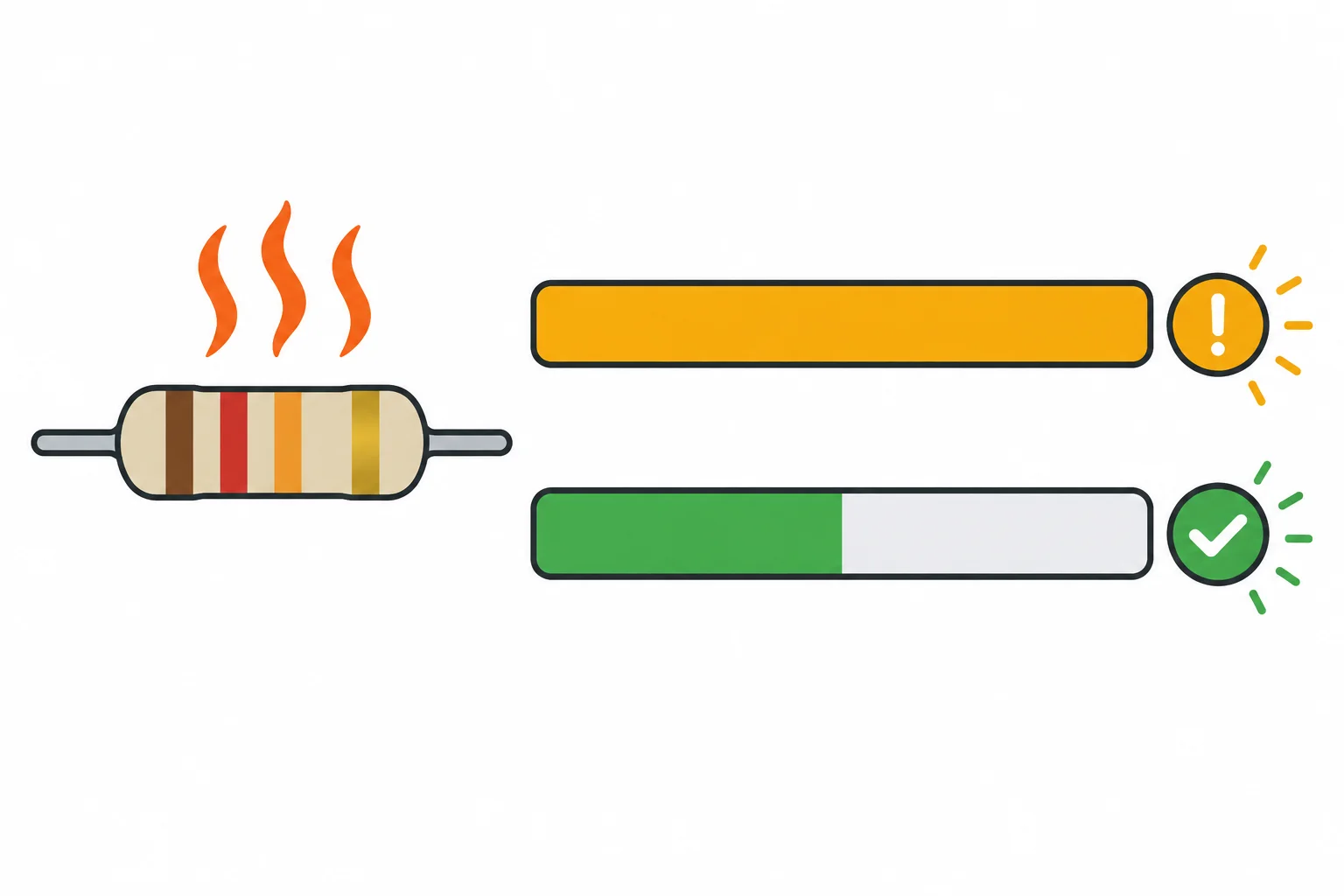

Até aqui, você verificou se a potência calculada cabe no limite admissível. Para selecionar com folga, o cenário pode exigir uma margem adicional.

Neste step, use este critério didático explícito:

P_admissível ≥ 2 × P_calculada

Ele pede que a potência admissível nas condições informadas seja pelo menos o dobro da dissipação prevista. Não é uma regra universal: em um projeto real, o critério vem dos requisitos e das especificações aplicáveis.

Cenário didático: é necessário um resistor de 100 Ω. A dissipação prevista é 0,20 W. Nas condições documentadas, o fator permitido é f = 0,80.

Para cada opção de 100 Ω, calcule ou confira:

P_admissível = f × P_nominal

Depois compare o resultado com a exigência de margem: 2 × 0,20 W = 0,40 W.

No cenário apresentado, qual é a menor opção adequada para um resistor de 100 Ω com P_calculada = 0,20 W, fator f = 0,80 e critério P_admissível ≥ 2 × P_calculada?

Para selecionar entre opções documentadas:

1. Mantenha a resistência necessária.
2. Use a potência admissível na condição fornecida.
3. Compare-a com o critério de margem do cenário.
4. Se pedido, escolha a menor potência nominal que atende.

A conclusão vale somente para os dados e condições informados.

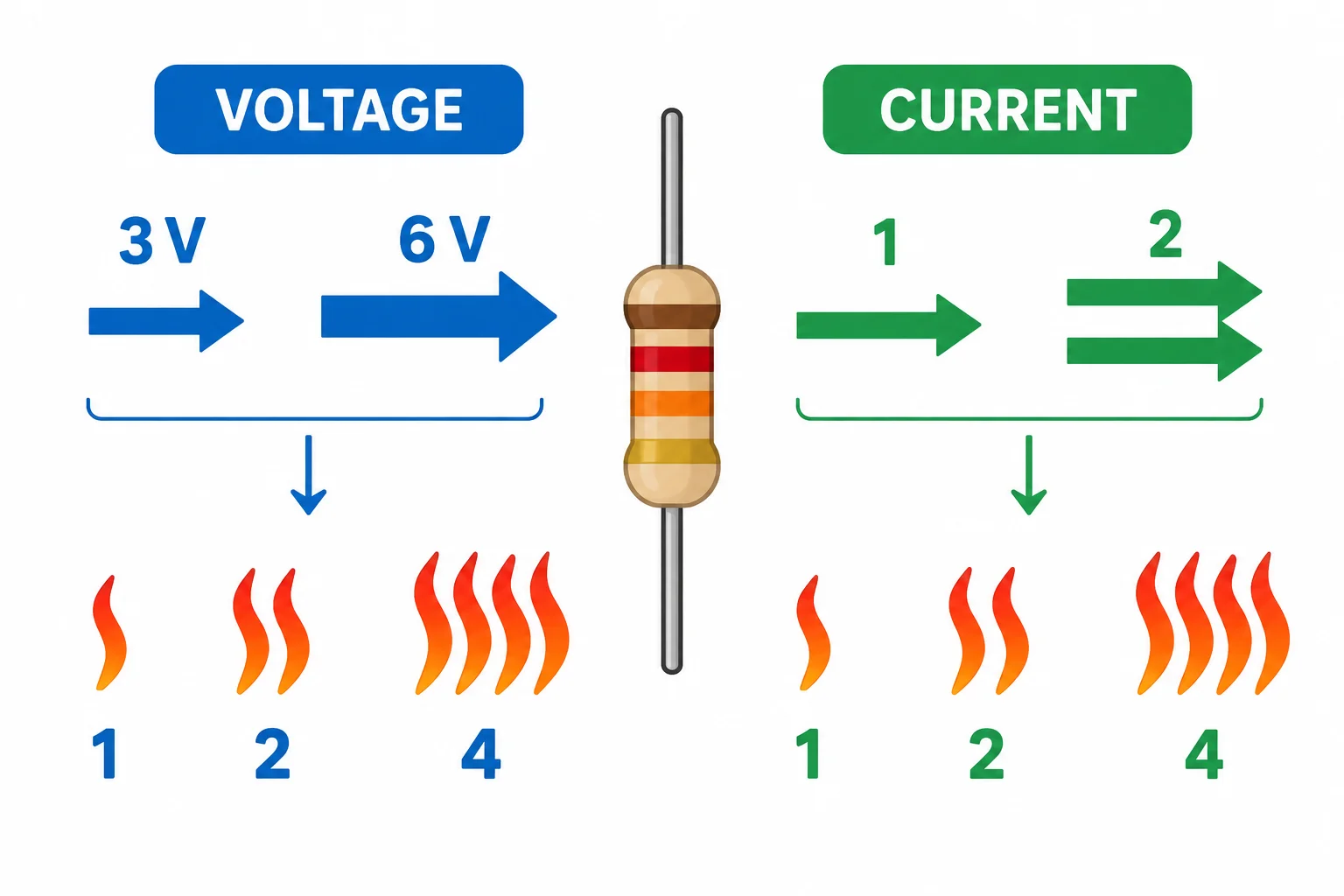

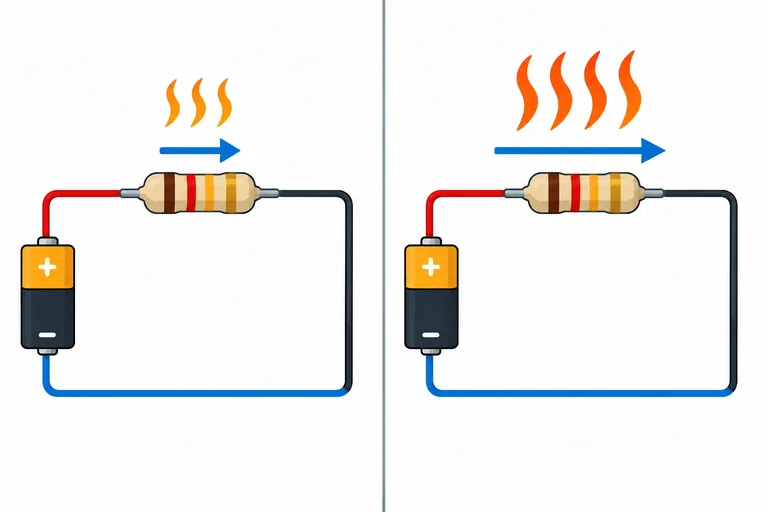

Com a resistência constante, use as expressões que você já conhece para prever mudanças sem recalcular tudo do zero:

• Se a tensão muda por um fator k: P₂ = k² × P₁
• Se a corrente muda por um fator k: P₂ = k² × P₁

O quadrado é decisivo: dobrar não significa dobrar a dissipação. Significa multiplicá-la por quatro.

Um resistor dissipa 0,30 W. Mantendo sua resistência constante, a corrente passa a ser o dobro da inicial.

A nova potência é {{1}} W.

Mais dissipação significa que o resistor transforma mais energia elétrica em calor a cada segundo. Portanto, a seleção com margem deve ser revista sempre que tensão ou corrente mudarem.

Mas não conclua que a temperatura aumentará pelo mesmo fator da potência. A temperatura também depende das condições de uso e da forma como o componente libera calor. Neste tutorial, a revisão é feita por cálculo: recalcule a dissipação e compare-a novamente com a potência admissível e o critério de margem do cenário.

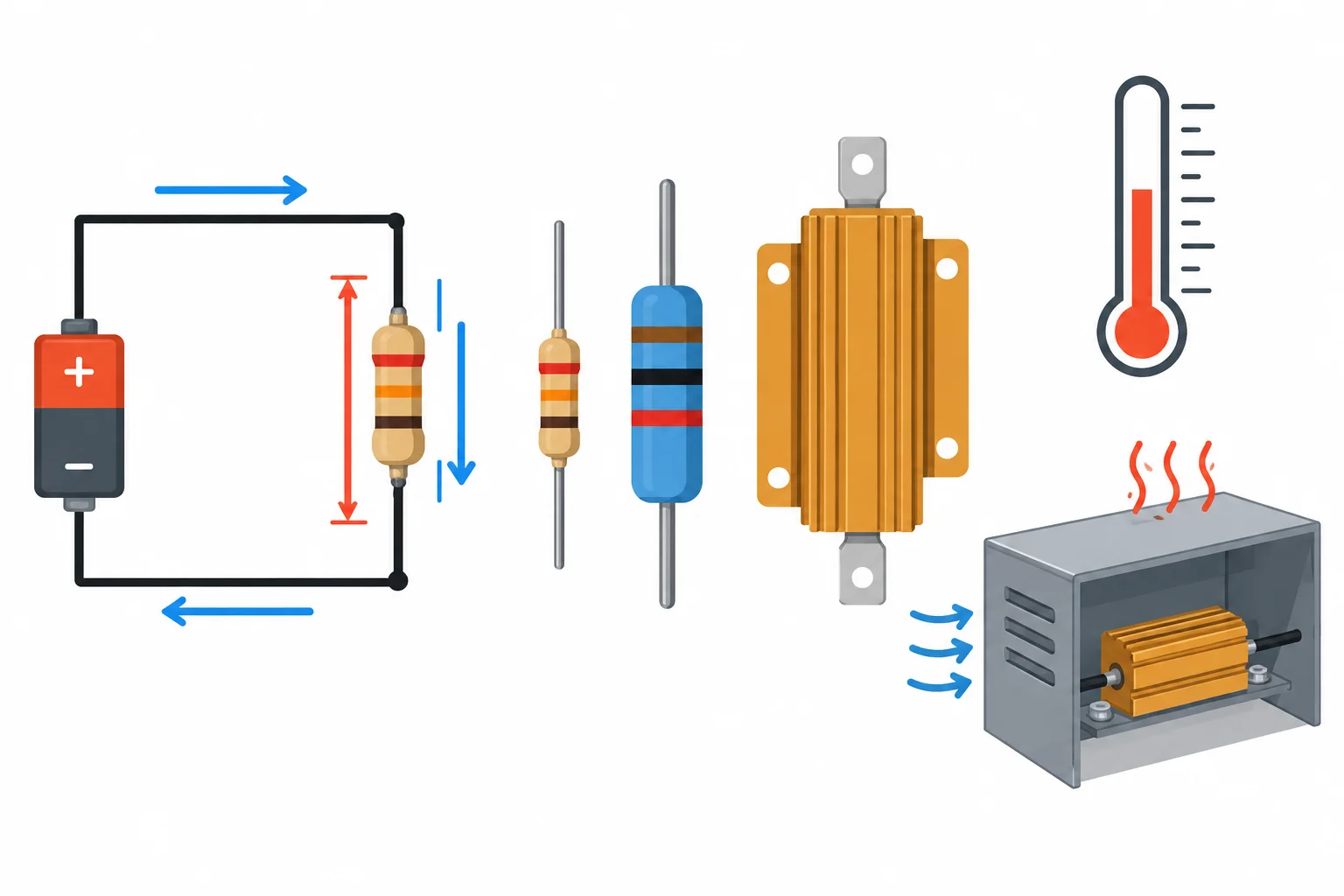

Caso final: seleção documentada

Um único resistor de 100 Ω será ligado a uma fonte de 6 Vcc. Para conferência, a corrente prevista no resistor é 0,060 A. A condição de uso é a Condição B da especificação didática fictícia: ambiente de 50 °C e ventilação limitada.

Use o critério didático deste caso:

P_admissível ≥ 2 × P_calculada

Opções disponíveis, todas com 100 Ω:

• Opção A: 0,25 W
• Opção B: 0,50 W
• Opção C: 1 W

Você deverá calcular a dissipação, determinar a exigência de margem e selecionar a menor opção que atende.

A tabela é fictícia e vale somente para este caso. Para a Condição B, use f = 0,80:

P_admissível = f × P_nominal

A decisão deve comparar a potência admissível de cada opção com a exigência de margem. Não use a aparência do resistor como critério.

Os dados incluem a corrente e a resistência do mesmo resistor. Use diretamente:

P = I² × R

Depois, aplique o critério do caso para descobrir qual potência admissível mínima será necessária:

P_admissível ≥ 2 × P_calculada

Na Condição B, o fator é f = 0,80. Para analisar cada opção, calcule:

P_admissível = 0,80 × P_nominal

Em seguida, compare cada resultado com a exigência de margem que você obteve a partir da dissipação. A solicitação é selecionar a menor potência nominal que atende.

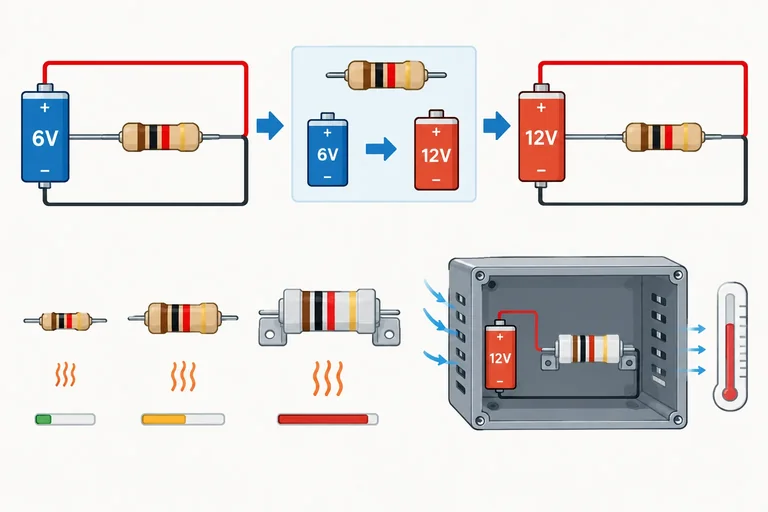

Agora a fonte muda para 12 Vcc, mantendo o resistor de 100 Ω e a mesma Condição B.

Como a tensão passa de 6 V para 12 V, ela muda por um fator k = 2. Com a resistência constante, a dissipação muda por k². Você também pode calcular diretamente com:

P = V²/R

Recalcule a dissipação, aplique o mesmo critério de margem e compare o resultado com a potência admissível da opção C na Condição B. Faça a revisão somente por cálculo; não teste o componente em sobrecarga.
