Orçamento de consumo por modo de operação

Um orçamento de consumo não começa pela soma: começa pela fronteira elétrica. Ele registra quais demandas pertencem a um ponto de alimentação e a uma configuração identificada de hardware e firmware.

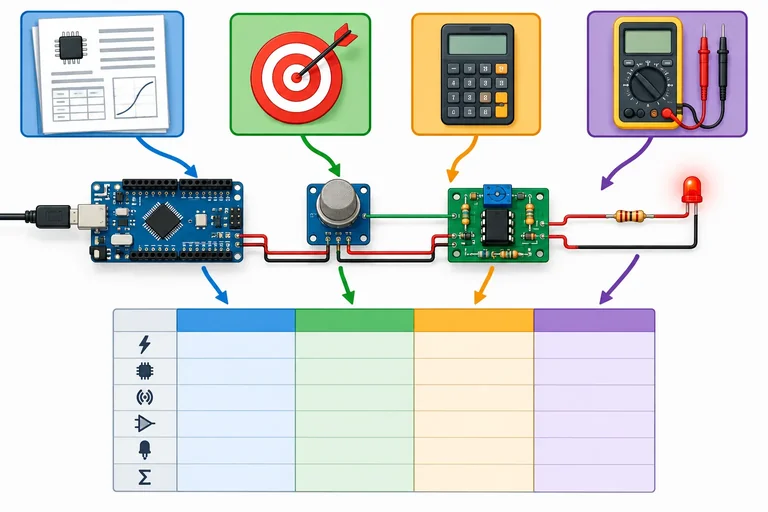

Neste tutorial, a referência é o monitor em 5 V já definido: TMP36, MCP6002, Uno R3 e LED com resistor, alimentados por uma única origem. Antes de atribuir qualquer corrente, pergunte: em qual fronteira este valor foi medido ou especificado?

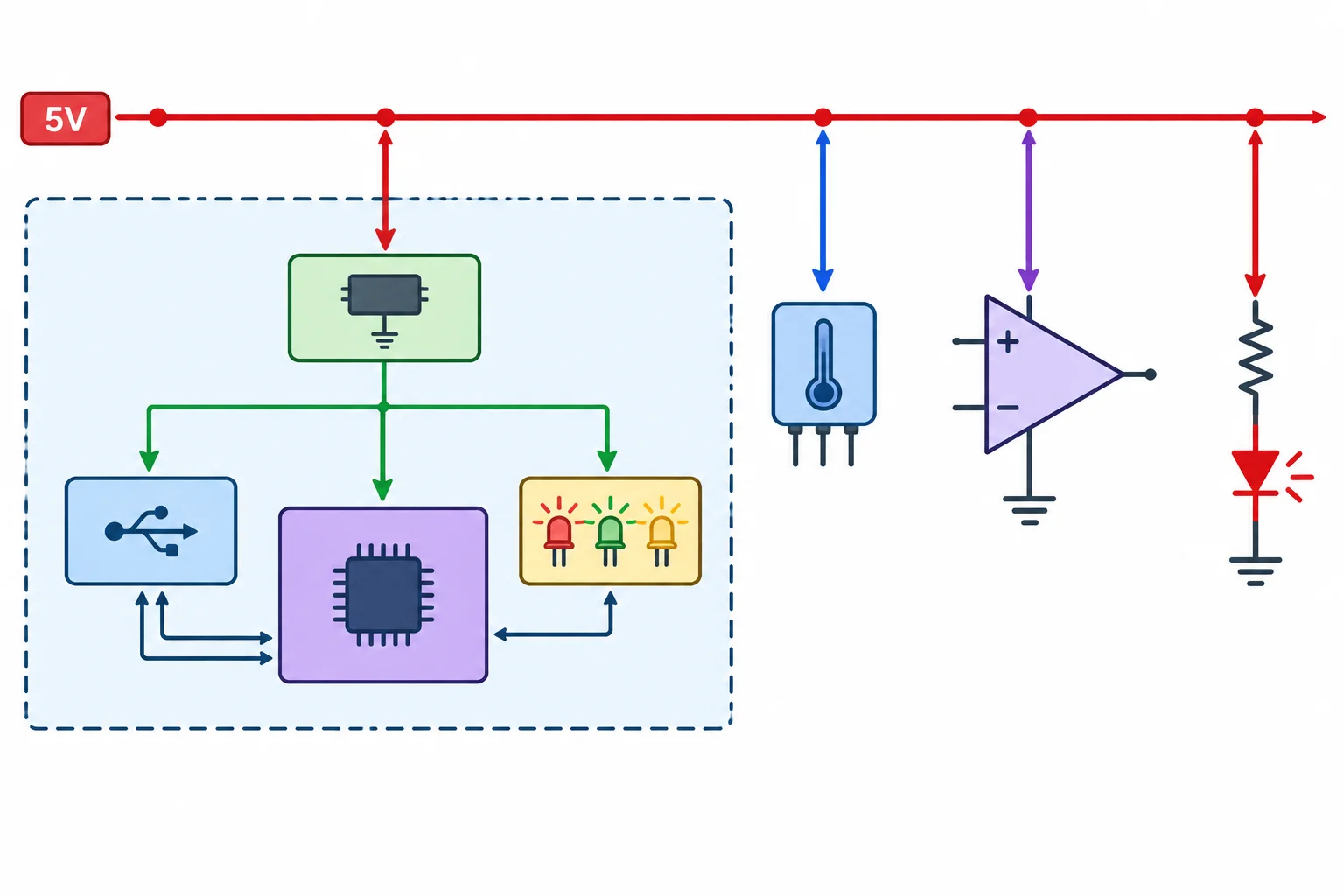

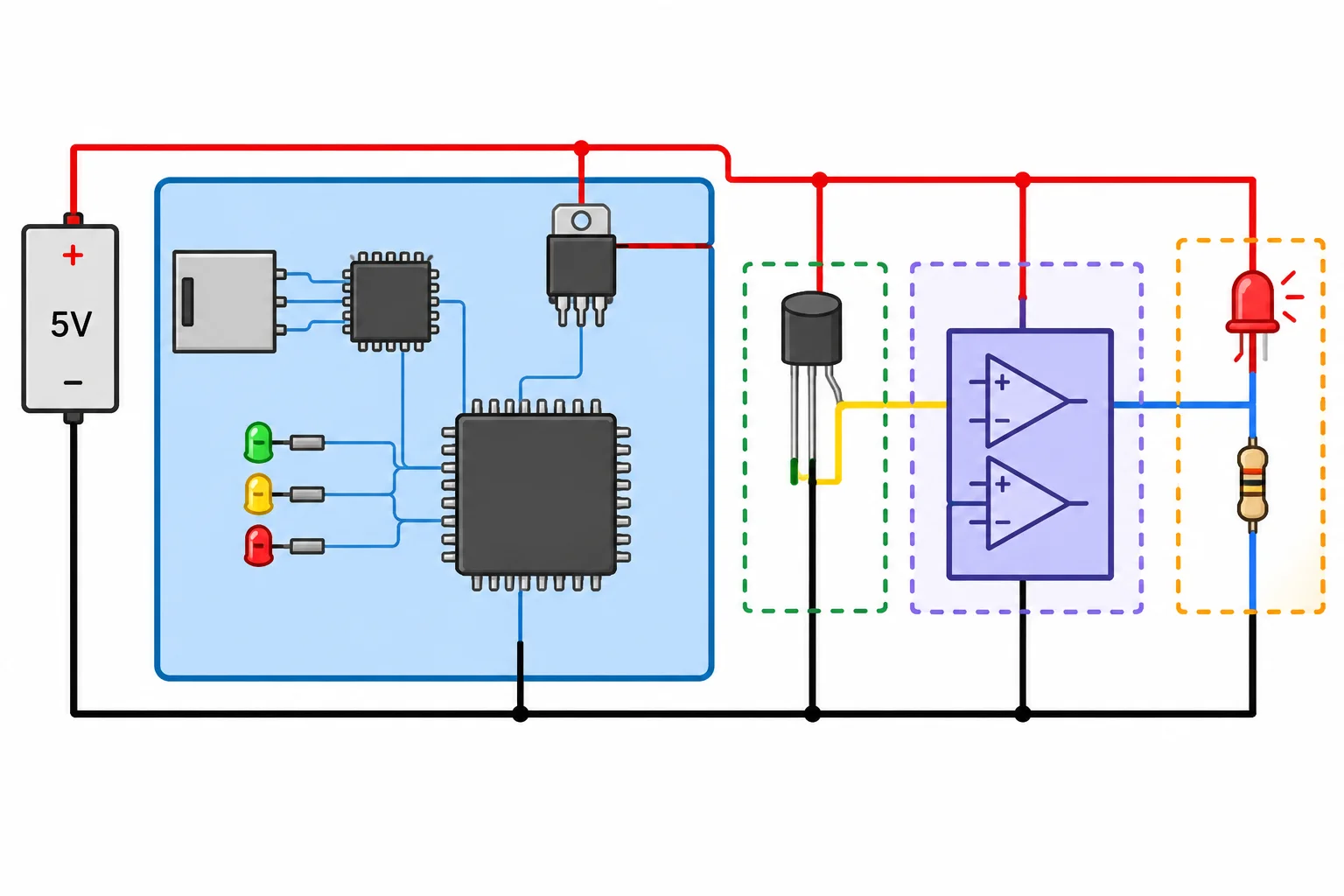

A corrente do microcontrolador representa apenas o circuito integrado. Já a corrente da placa completa pode incluir o microcontrolador e também interface USB, LEDs indicadores, reguladores e outros circuitos presentes na placa.

Portanto, “corrente do ATmega328P” e “corrente do Uno R3” não são nomes alternativos para a mesma parcela. Escolha a abrangência compatível com o dado disponível e registre-a.

Associe cada item ao tratamento correto quando a corrente informada é da placa Uno R3 completa. Considere que sensor, amplificador e LED com resistor estão fora da placa e são alimentados pelo mesmo 5 V.

Atividades não são necessariamente modos exclusivos

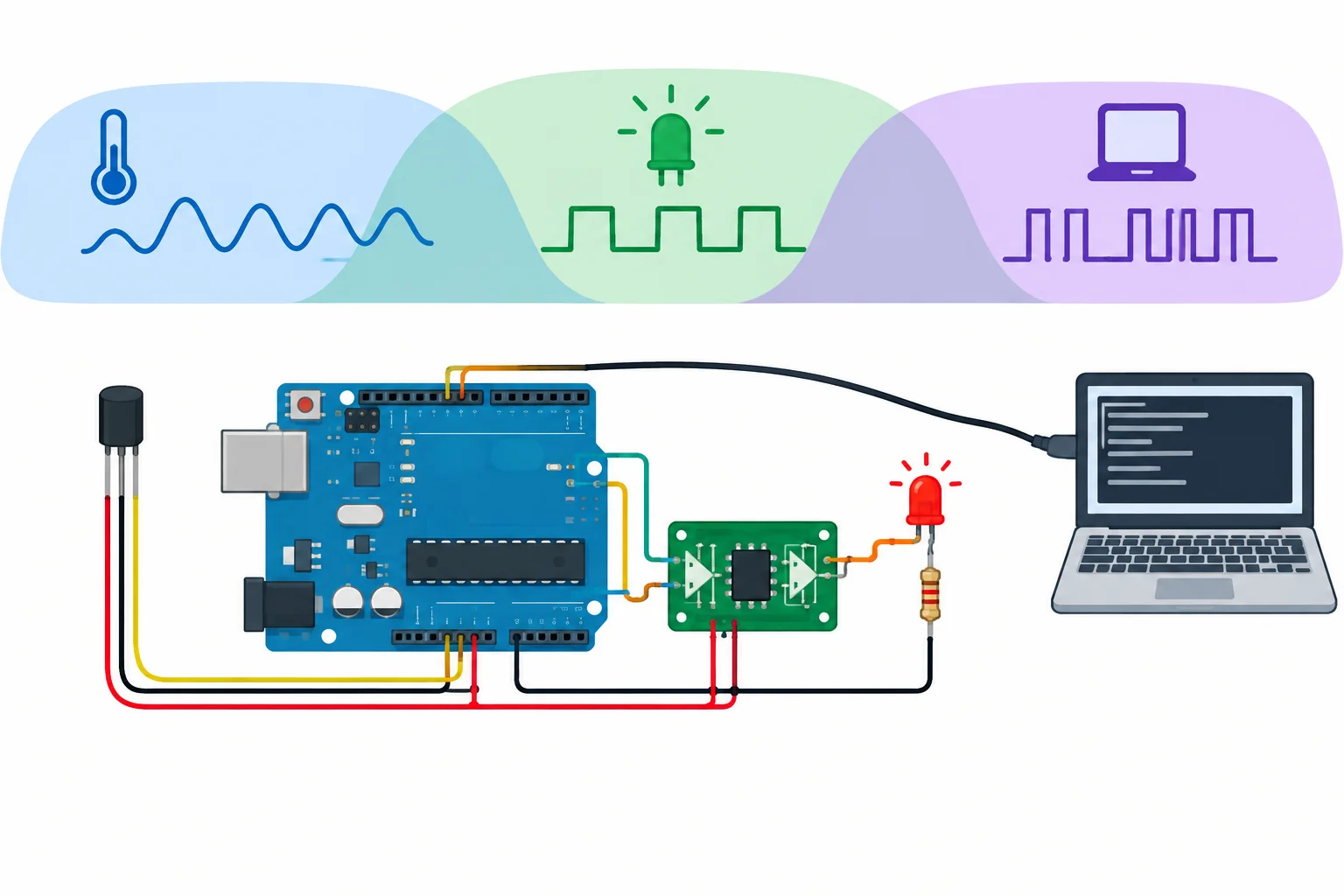

Para orçar consumo, descreva cenários globais: combinações de blocos que podem estar ativos ao mesmo tempo. No monitor de referência, uma medição pode ocorrer enquanto o LED está aceso e uma mensagem é enviada pela UART.

Não crie uma linha isolada para cada verbo do firmware — “medir”, “indicar” e “comunicar” podem se sobrepor. Crie linhas para as combinações permitidas que realmente podem ocorrer.

Use uma matriz para registrar cada cenário permitido. Marque uma parcela quando sua demanda deve entrar naquele cenário. Um bloco continuamente alimentado permanece na conta mesmo quando não executa uma ação visível.

Neste exemplo, a base da placa completa é uma parcela agregada: ela já inclui os circuitos internos da Uno R3 na condição de base definida. Portanto, a interface UART interna não é adicionada como uma segunda parcela.

Se houver aumento de corrente durante uma transmissão, registre-o separadamente apenas como acréscimo incremental devido à comunicação (ΔI_UART), referido à mesma fronteira da placa e obtido por estimativa ou medição comparativa. Esse acréscimo não representa a interface inteira; representa somente a diferença em relação à base.

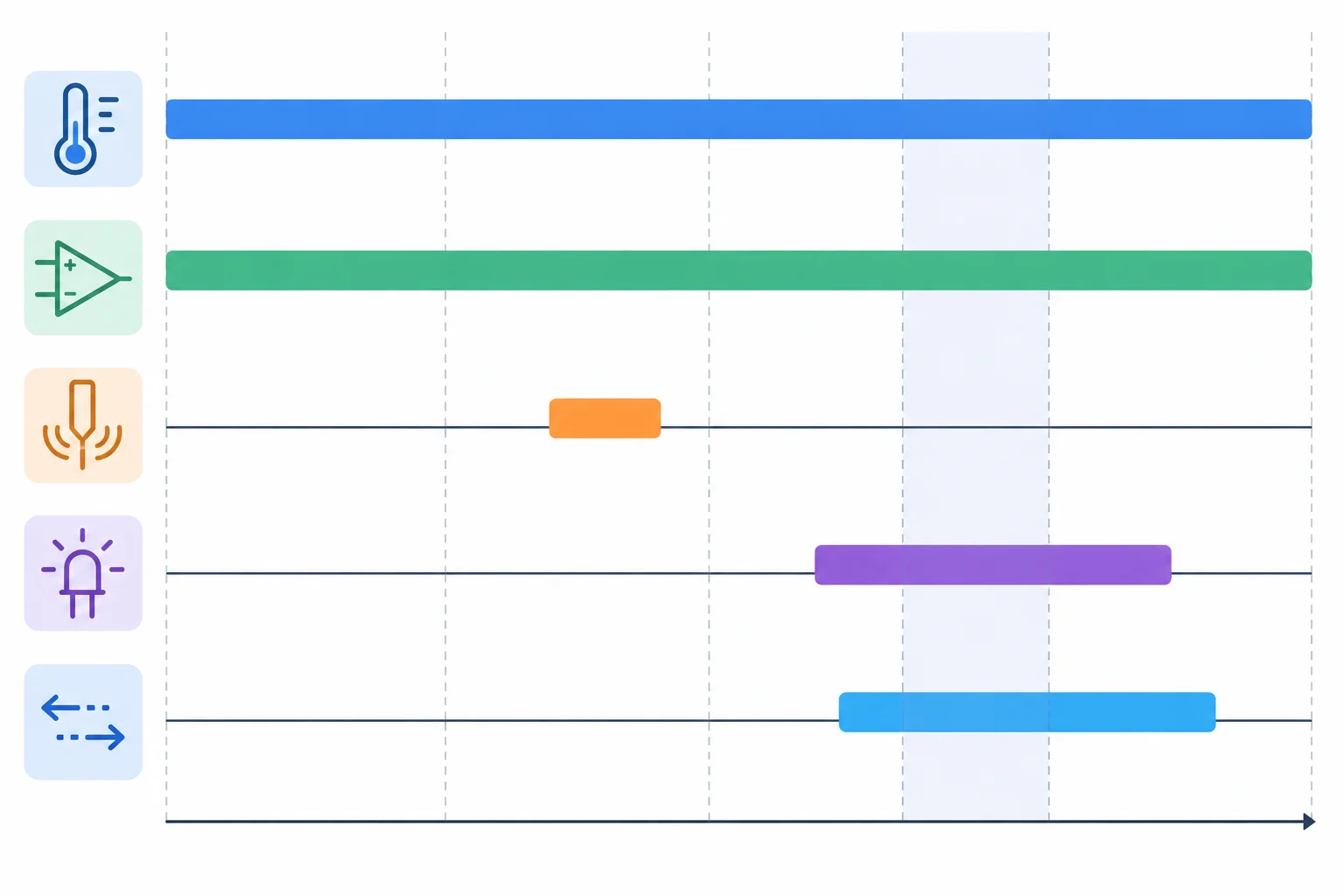

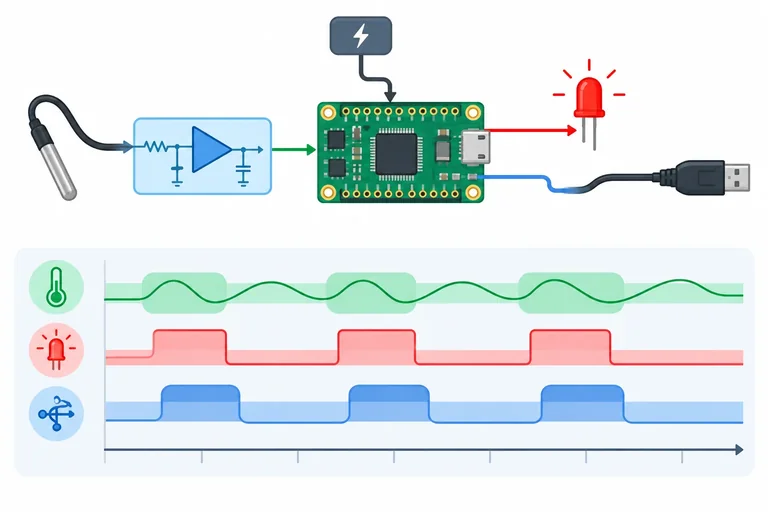

Uma linha do tempo ajuda a conferir se uma combinação é possível. Sensor e condicionamento permanecem alimentados; a leitura é pontual, e o LED e a UART coincidem no último intervalo.

Só exclua uma combinação se houver uma regra explícita e verificável — por exemplo, um estado de firmware que impede a transmissão enquanto o LED está acionado. Sem essa regra, considere a sobreposição possível.

A atividade “leitura” não desliga a base da placa, o sensor nem o amplificador. Da mesma forma, uma mensagem UART não autoriza somar outra vez a interface já contida na parcela agregada da placa.

Antes de somar correntes, qualifique cada número. Um valor numérico sem origem e condição pode parecer preciso, mas não sustenta a mesma conclusão que um limite garantido.

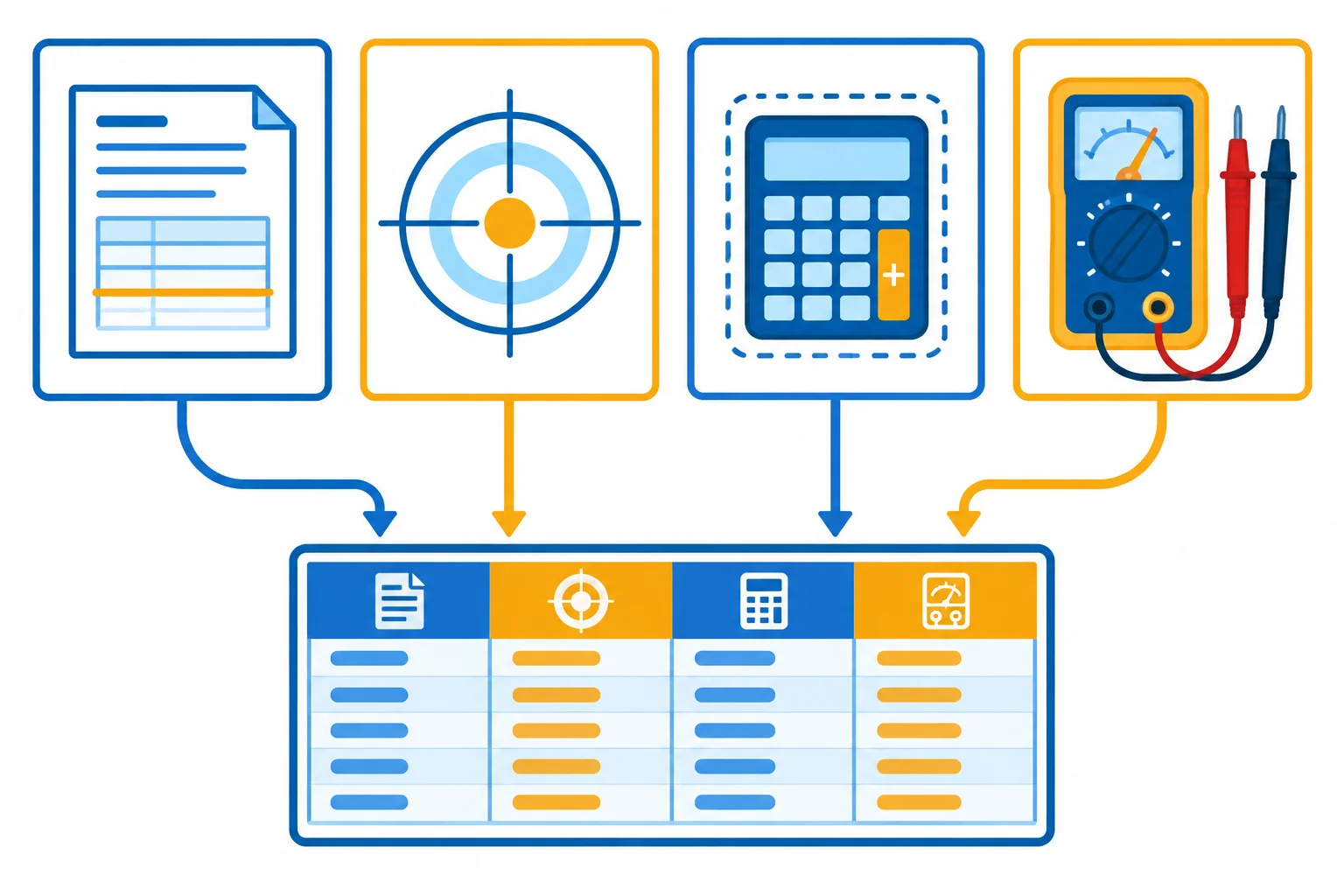

Use quatro categorias:

• Limite garantido: máximo ou mínimo declarado para condições especificadas.
• Valor típico: comportamento representativo, não promessa de limite.
• Estimativa: cálculo, aproximação ou hipótese de projeto.
• Medição: valor observado em uma configuração e condição registradas.

Não transforme uma categoria em outra: acrescentar uma margem a um típico pode ser útil para planejamento, mas não o converte em máximo garantido.

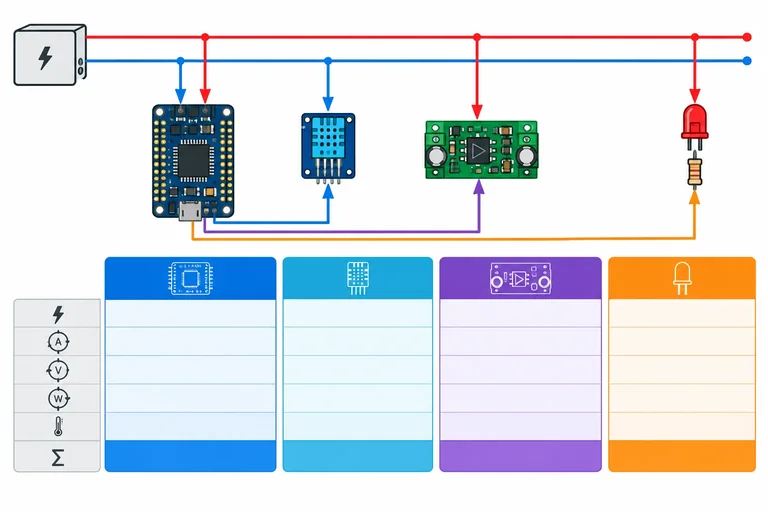

Uma linha útil do orçamento permite localizar e interpretar o valor depois. Além da corrente, registre a origem, a unidade, o ponto de referência e as condições que tornam aquele dado aplicável: tensão de alimentação, temperatura e modo de operação.

“5 mA” sozinho é incompleto. Pode ser corrente em 5 V ou na entrada de um regulador; pode ser típica, máxima ou medida; e pode valer apenas com determinado periférico ativo.

Associe cada descrição à categoria que ela realmente sustenta.

Uma linha do orçamento precisa permitir responder: o que consome, em qual alimentação, em qual fronteira foi contado, de onde veio o valor, em que condição vale e em quais modos está ativo.

Registre “0” somente para uma parcela conhecida que está desligada naquele modo. Se o valor é desconhecido, registre uma lacuna — não transforme falta de informação em corrente nula.

Nesta etapa, some apenas parcelas simultâneas da mesma alimentação e do mesmo cenário.

Considere valores didáticos para a configuração identificada do monitor. A corrente da placa completa já inclui microcontrolador, interface USB, indicadores e regulador presentes na placa; por isso, não some esses itens isoladamente.

No modo medição, o LED externo está apagado. No modo indicação, ele está aceso e os demais blocos permanecem alimentados. Como há valores típicos e estimados, os totais resultantes serão estimativas, mesmo que a adição esteja correta.

Se um sistema tiver mais de uma alimentação, mantenha um total por trilho. Por exemplo:

• trilho de 5 V: 51,15 mA → P = 5 V × 51,15 mA = 255,75 mW;
• trilho de 3,3 V: 30 mA → P = 3,3 V × 30 mA = 99 mW.

Não escreva “corrente total = 81,15 mA”: essas correntes pertencem a tensões diferentes. Para comparar demandas entre trilhos, expresse-as em potência no respectivo ponto de referência: neste exemplo, 354,75 mW nas cargas dos dois trilhos.

A conversão dessas demandas para outro ponto do caminho de energia será tratada depois.

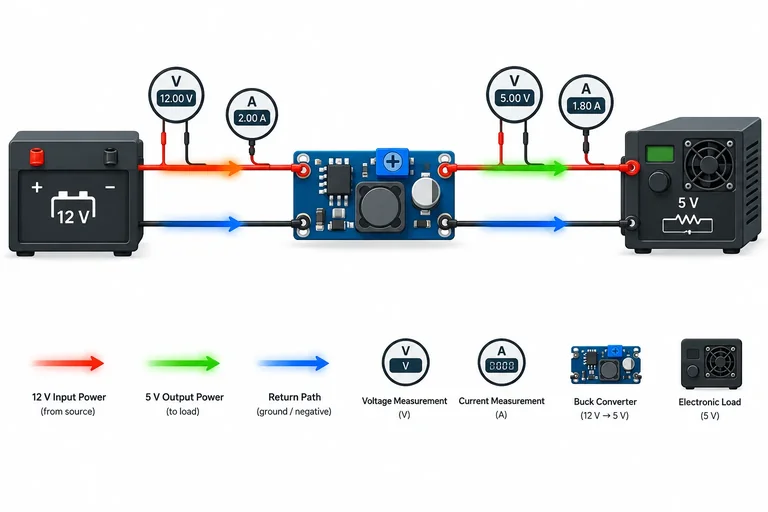

Um total em 5 V descreve a demanda na saída de 5 V. Para verificar a fonte de entrada, leve essa demanda pelo caminho de energia uma única vez.

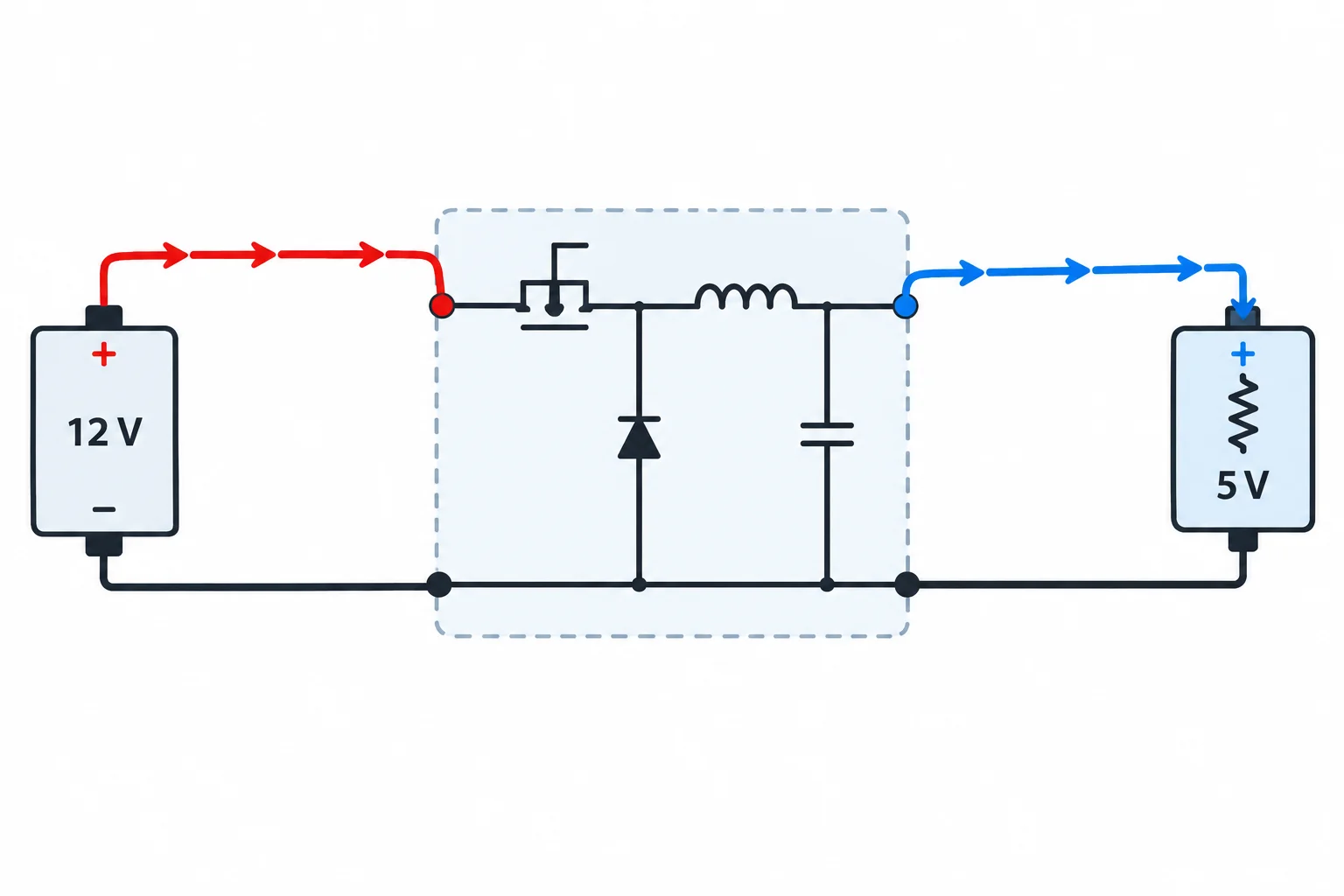

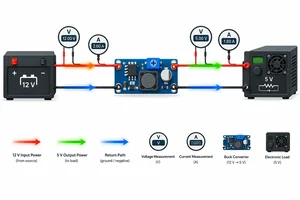

Exemplo: uma carga de 5 V alimentada por um buck recebe potência na saída; a fonte de 12 V entrega a potência de entrada do buck. Não some os 200 mA da saída de 5 V diretamente à corrente calculada na entrada de 12 V: são pontos e tensões diferentes do mesmo caminho.

Mantenha no orçamento a fronteira de cada valor: “saída do buck”, “entrada do buck” ou “fonte de 12 V”.

Use potência para atravessar a mudança de tensão:

1. Calcule a potência de saída: P_saida = V_saida × I_saida.
2. Use a eficiência aplicável à condição: P_entrada = P_saida / η.
3. Converta na tensão da fonte: I_entrada = P_entrada / V_entrada.

A eficiência deve corresponder à tensão de entrada, tensão de saída e carga do modo analisado. Uma eficiência típica serve para uma previsão identificada como típica; ela não se torna um limite garantido apenas por receber uma margem.

A corrente quiescente só pode ser acrescentada depois de entender a fronteira da eficiência.

• Se η foi definida com a potência total na entrada, o consumo próprio já está incluído: não acrescente Iq.
• Se o modelo declara que η cobre somente a conversão e fornece uma Iq de entrada separada, calcule a corrente de conversão e some Iq uma vez.

No mesmo cenário, suponha agora que os 85% excluem explicitamente o consumo próprio e que Iq = 4 mA na entrada. A conversão exige 98 mA; a fonte entrega 98 mA + 4 mA = 102 mA. Essa separação depende da definição fornecida, não de uma regra universal.

No cenário de 12 V, carga de 5 V a 200 mA e eficiência de 85% que já inclui o consumo próprio do buck, complete a corrente aproximada exigida da fonte.

Um orçamento por modo não termina em um único total. No mesmo ponto de alimentação, extraia três demandas diferentes:

• Demanda média: corrente média ao longo de um ciclo periódico. Ela estima consumo e autonomia.
• Máximo sustentado: maior patamar que o sistema pode manter nas condições permitidas. Ele orienta a capacidade contínua de fonte, regulador e caminho.
• Pico transitório: aumento breve, descrito por amplitude, duração, recorrência e ponto do circuito. Ele importa para queda de tensão e resposta dinâmica.

Para calcular a média, use estados globais e mutuamente exclusivos: cada intervalo já representa o consumo total do sistema naquele instante, na fronteira escolhida. Não some correntes de tensões ou pontos diferentes.

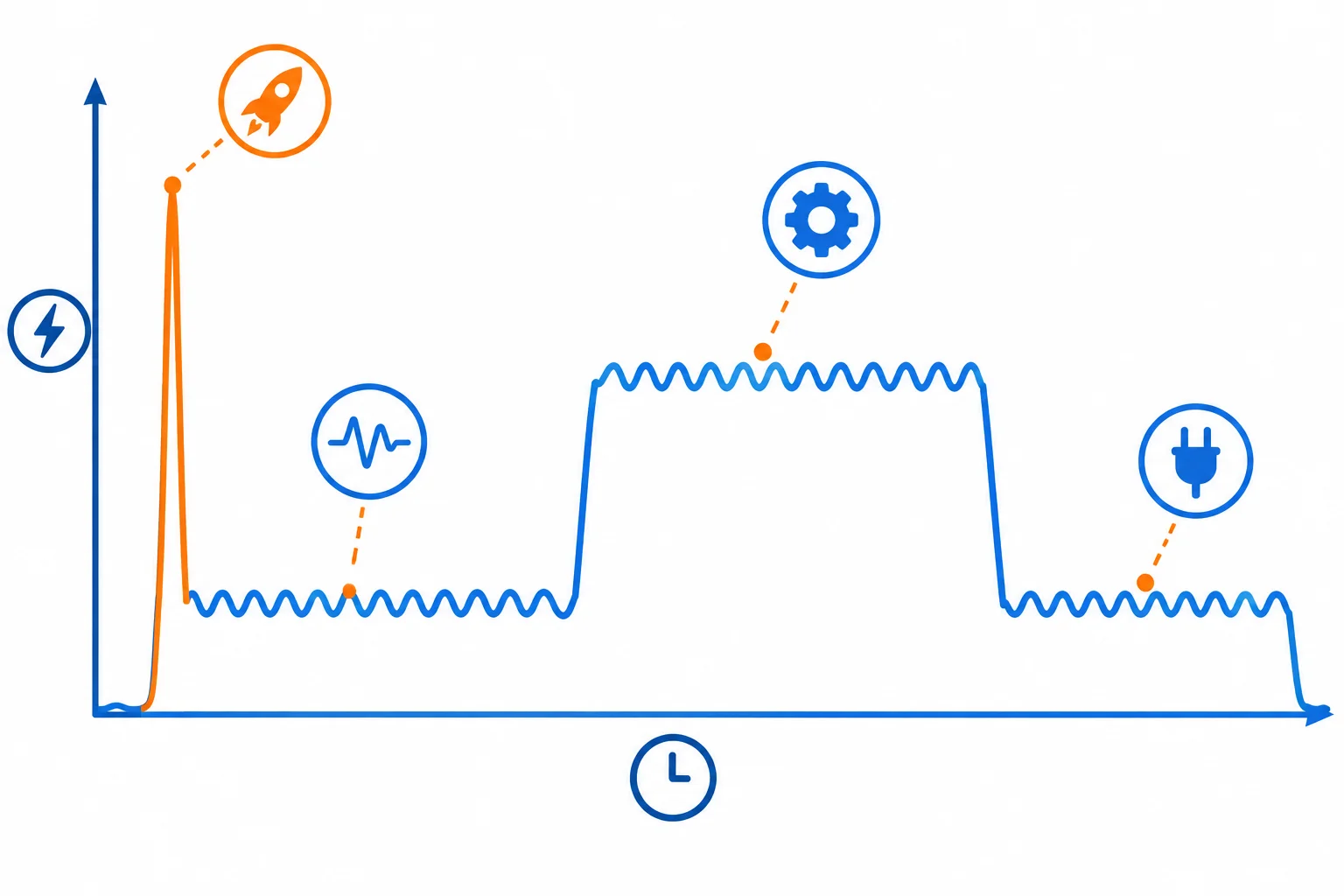

Na inicialização, antes do ciclo periódico, ocorre um pulso de 120 mA por 2 ms no mesmo ponto de 5 V.

Registre-o como: pico de 120 mA, duração de 2 ms, uma ocorrência na partida, na entrada de 5 V. Ele não entra na média do ciclo periódico se a partida acontece apenas uma vez.

Se um evento semelhante ocorrer em todo ciclo, ele deixa de ser apenas uma observação de pico: seu intervalo e sua corrente total devem entrar na média. Use sempre o perfil real do intervalo, sem adicionar de novo a corrente de base que já esteja incluída nele.

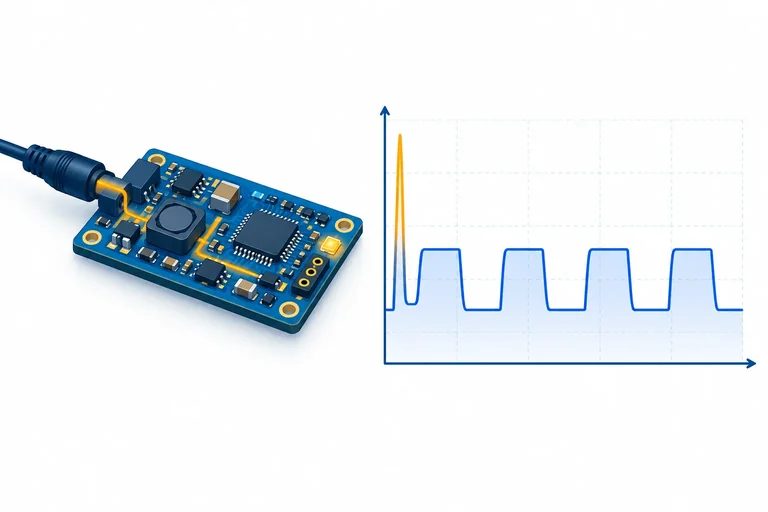

Um orçamento estático por modos prevê patamares e duração, mas não prova sozinho que a alimentação suporta transientes.

A eficiência em regime permite referir uma potência média ou sustentada à entrada, porém não determina por si só a forma nem a amplitude de um pico de corrente na entrada. Da mesma forma, uma média pequena pode coexistir com um pico capaz de reduzir momentaneamente a tensão em um cabo, conector, regulador ou entrada de placa.

Assim, mantenha separados: cálculo do perfil previsto, capacidade contínua e comportamento transitório que ainda precisa de evidência.

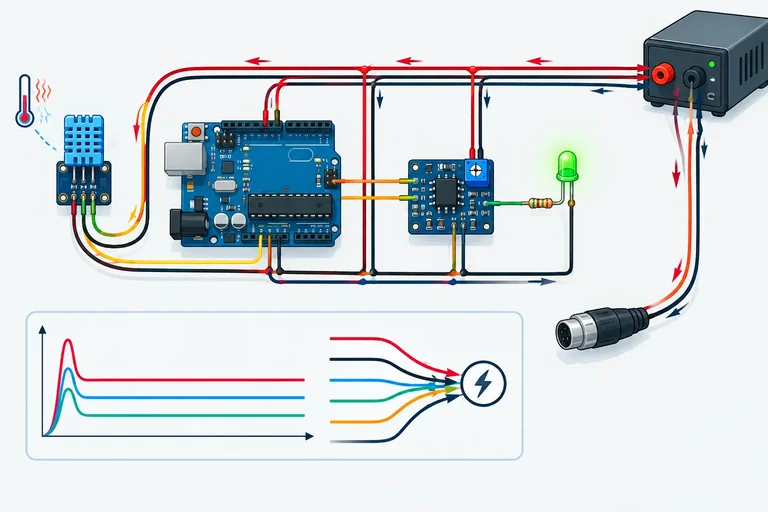

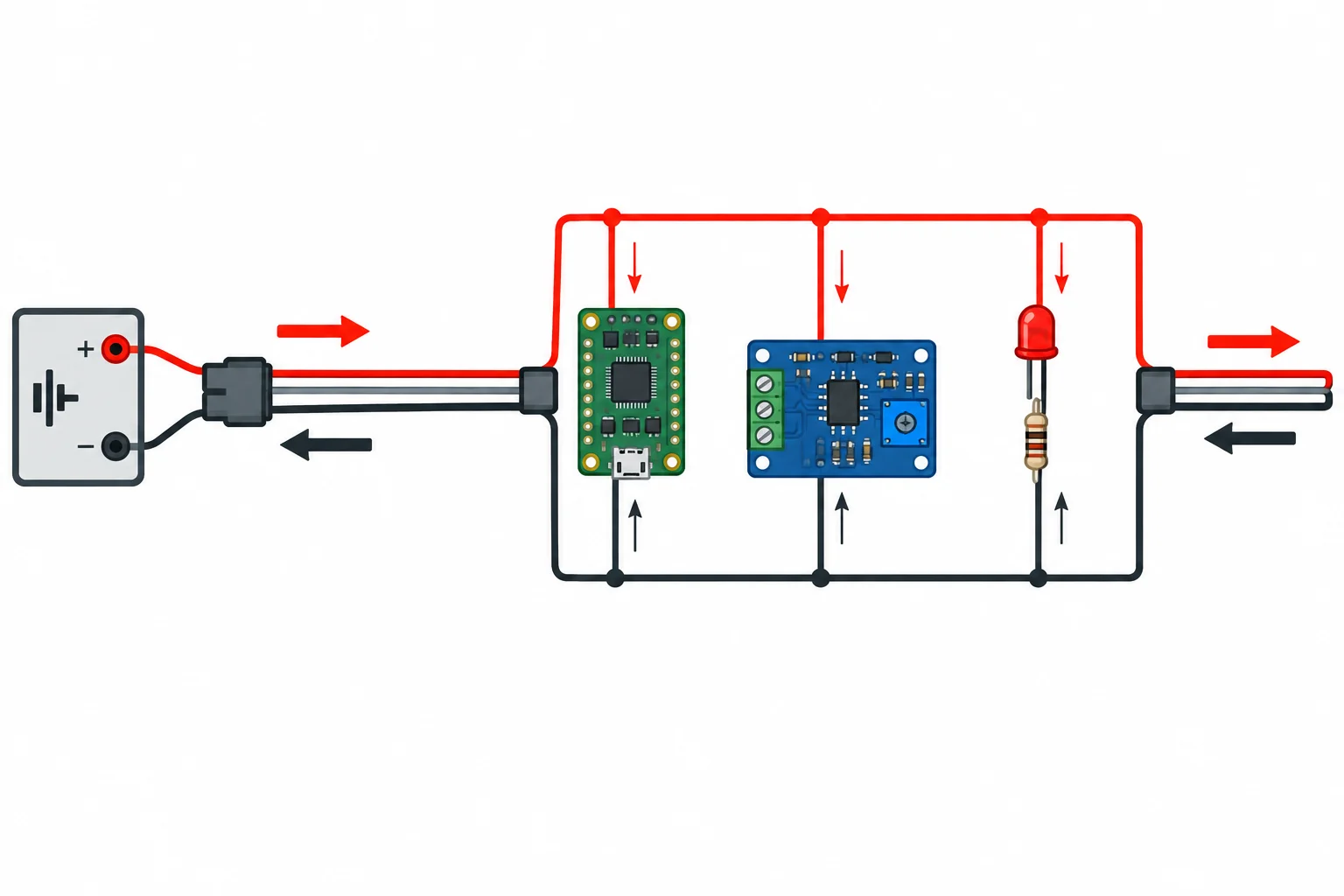

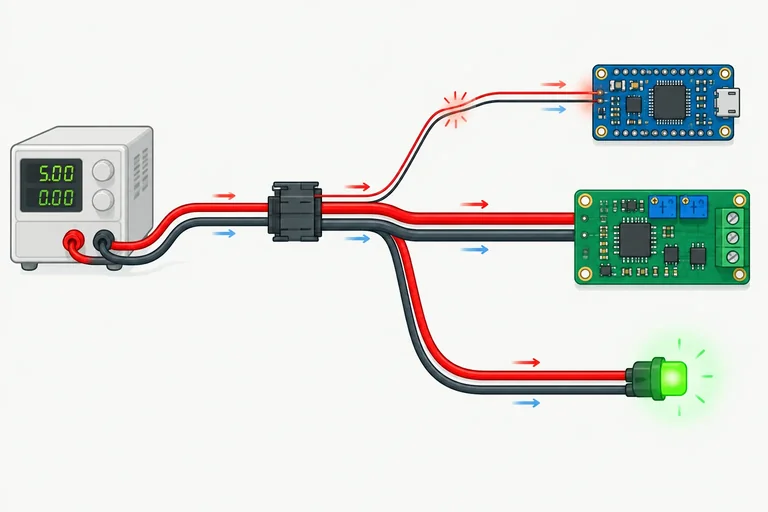

Em um caminho compartilhado, a corrente de cada trecho é a soma das cargas que realmente o atravessam no modo analisado. Isso vale para a ida da alimentação e para o retorno: ambos conduzem a corrente total antes da divisão dos ramos.

Compare essa demanda com a capacidade utilizável de cada trecho nas condições declaradas: fonte, regulador, conector, cabo, trilha e entrada de cada ramo. O trecho de menor margem limita o conjunto, mesmo que cada bloco isolado pareça estar dentro de seu próprio limite.

No trecho compartilhado, a queda sustentada é:

ΔV = 0,150 A × 0,80 Ω = 0,120 V

A tensão prevista na junção é 5,00 V − 0,12 V = 4,88 V. Se o mínimo exigido no ponto de distribuição mais restritivo for 4,85 V, a margem de tensão estimada nesse ponto é 30 mV.

Essa conta usa a resistência de ida e retorno. Quedas nos ramos individuais, se existirem, devem ser acrescentadas apenas à verificação da carga daquele ramo; não devem ser repetidas no caminho comum.

Uma lacuna relevante não é “corrente desconhecida” de forma genérica. Registre-a para que alguém consiga decidir o que observar e o que essa observação poderá sustentar.

Para cada pendência, anote:

• parcela: qual bloco ou caminho está em dúvida;
• modo: qual combinação simultânea importa;
• ponto/fronteira: onde a corrente ou tensão será referida;
• condição: tensão de entrada, firmware, carga, temperatura ou duração relevantes;
• grandeza: média, patamar sustentado, pico, queda de tensão etc.

Uma lacuna não deve entrar na soma como 0 mA. Ela limita a conclusão do orçamento até receber evidência apropriada.

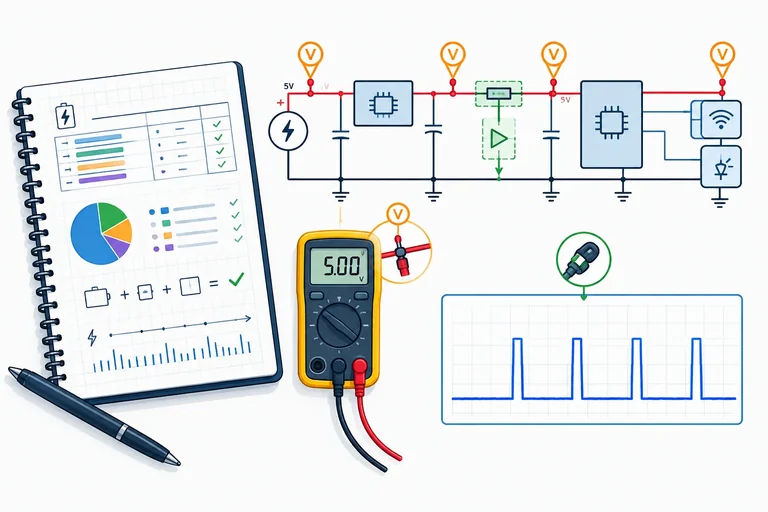

O instrumento precisa enxergar o fenômeno. Uma leitura estável de multímetro pode ser adequada para um patamar contínuo, mas ela normalmente representa uma média ou atualização lenta. Portanto, não demonstra sozinha a amplitude nem a duração de um pico breve.

Para uma demanda transitória, o registro futuro precisa declarar resolução temporal compatível e o ponto do circuito. A eficiência em regime e a corrente média baixa também não comprovam, por si, o comportamento transitório na entrada.

Atualize o registro por comparação, não por soma:

• Mantenha a previsão de 82 mA e sua origem como histórico.
• Acrescente 79 mA como máximo/patamar observado nas condições declaradas.
• Não some 79 mA aos 82 mA: ambos representam a mesma demanda na mesma fronteira.
• A observação torna a estimativa mais verificável naquela configuração, mas não a converte em limite garantido.
• Permanece pendente caracterizar picos transitórios e outras condições ainda não observadas.

Um valor máximo observado descreve o que foi visto; um limite garantido exige uma base que cubra as condições declaradas.

Caso de consolidação

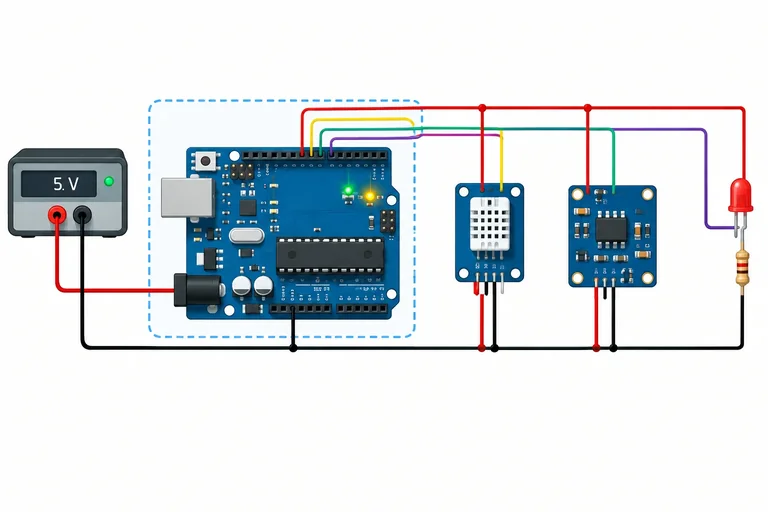

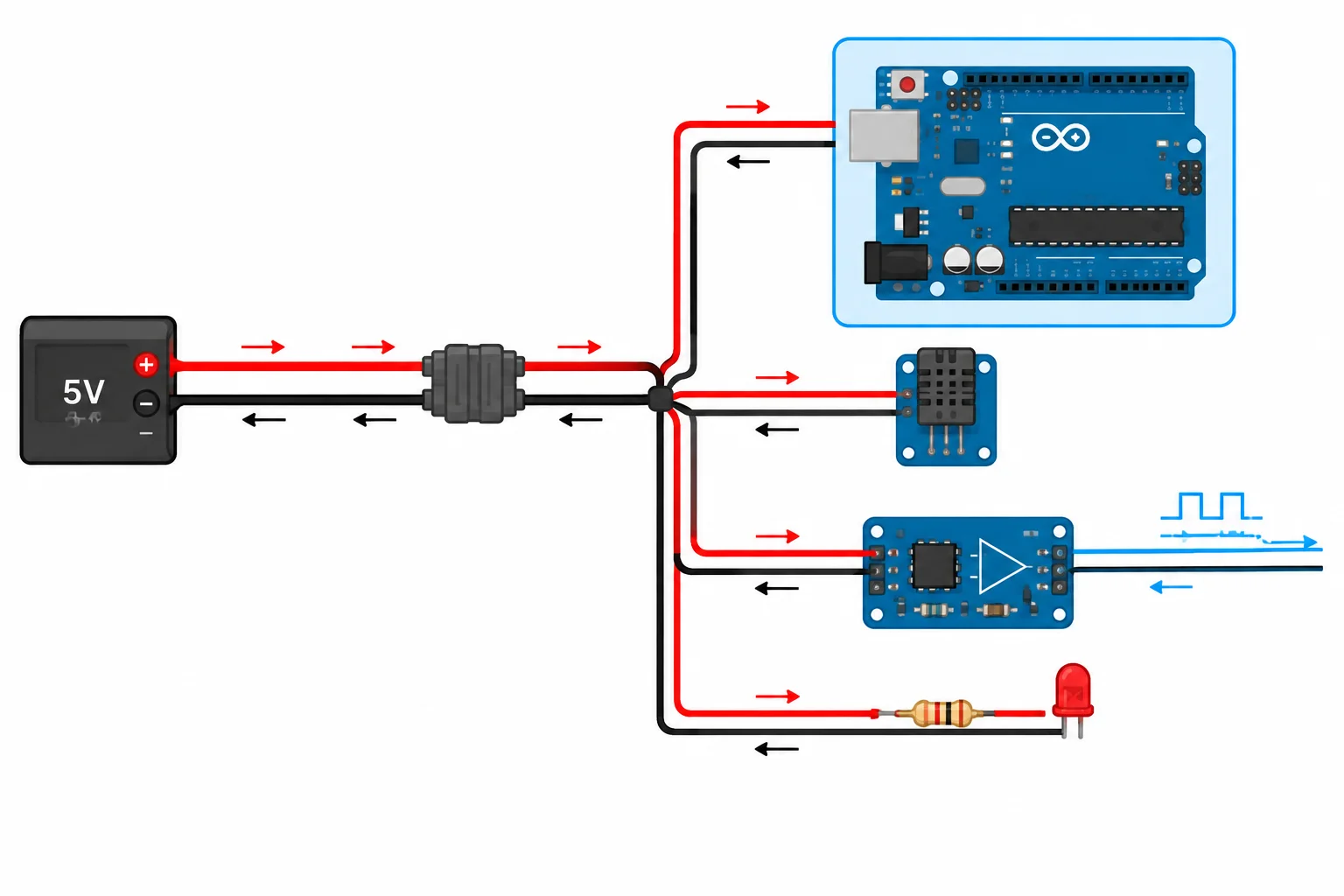

Considere a configuração identificada do monitor em 5 V: Uno R3, TMP36, MCP6002 e LED externo. A fonte tem capacidade utilizável de 180 mA, classificada como limite garantido. O caminho compartilhado completo — ida e retorno, incluindo cabo, conector e trilhas até a junção das cargas — tem resistência estimada de 1,5 Ω.

A linha da placa Uno R3 completa é agregada: seus 46 mA já incluem microcontrolador, interface USB, LEDs integrados e reguladores presentes na placa. Portanto, não some correntes internas da Uno outra vez.

O requisito didático é haver ao menos 4,75 V na junção das cargas. Os valores típicos e estimados permitem uma previsão, mas não demonstram um limite garantido para todas as condições.

A corrente da placa completa atravessa o caminho compartilhado uma vez. Sensor, amplificador e LED são cargas externas separadas. A resistência de 1,5 Ω representa ida e retorno somente até a junção; ela não inclui resistências particulares dos ramos.

O ciclo periódico dura 1,0 s. Os estados são mutuamente exclusivos como intervalos de tempo, mas cada estado contém as parcelas que permanecem alimentadas. Nos primeiros 2 ms do intervalo de comunicação há um acréscimo transitório de 22 mA sobre o patamar daquele intervalo.

Assim, o pico calculado resulta de uma base típica/estimada mais um incremento observado. Ele não é, por si só, uma medição direta do total na fronteira de 5 V.

A previsão para regime sustentado é favorável: o maior patamar calculado é 58,25 mA, abaixo da capacidade garantida de 180 mA; a queda resistiva estimada é cerca de 87 mV, e a tensão prevista na junção é cerca de 4,913 V, acima de 4,75 V.

Ainda assim, a conclusão deve ser limitada. Correntes da base são típicas, LED e caminho são estimados, e o transiente total não foi medido diretamente na fronteira do conjunto. A queda em regime não demonstra a resposta da alimentação ao pulso de 2 ms.
