Seleção de reguladores e módulos de alimentação

Antes de comparar reguladores ou módulos, transforme frases como “preciso alimentar uma placa de 5 V” em limites verificáveis. O candidato será aceito pela operação no pior caso documentado — não pelo valor nominal impresso.

Para este tutorial, use este caso condutor: uma fonte pronta, isolada e limitada a até 12 Vcc alimenta um estágio regulador. A carga eletrônica requer 5,0 V. A tensão disponível deve ser considerada nos terminais de entrada do regulador, já após cabos, conectores e quedas do caminho de alimentação.

Registre separadamente: faixa de entrada, saída e tolerância; corrente contínua; pulsos de corrente; ondulação; desvio em transientes; e ambiente térmico. São critérios independentes.

Ao longo do tutorial, compare fichas de candidatos fictícios. Elas fornecem todos os dados necessários; você não precisa pesquisar peças reais.

Uma ficha útil declara condições, não apenas manchetes. Por exemplo: “5 V, 1 A” ainda deixa perguntas decisivas: isso vale em qual faixa de entrada? Em qual temperatura? É corrente contínua ou limite momentâneo? A ondulação foi medida com que carga? Sem essas condições, a alegação não comprova compatibilidade.

Por enquanto, não conclua qual candidato é adequado. Primeiro, confirme que a demanda foi descrita de modo completo.

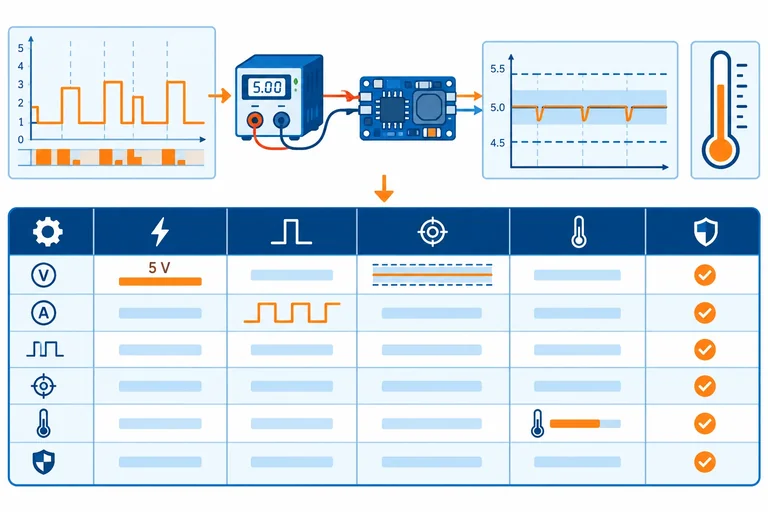

Uma seleção defensável começa por uma matriz que preserve os extremos e as condições de uso:

• Entrada: 7,0 a 11,5 V nos terminais do regulador.
• Saída: 5,0 V ±4% em regime.
• Carga: 0,42 A contínuos e 0,90 A por 1,0 ms a cada 10 ms.
• Qualidade da saída: limites próprios para ondulação e para desvio transitório.
• Ambiente: 0 a 45 °C, caixa fechada.

Nos próximos steps, essas linhas serão confrontadas com faixas garantidas, capacidade de corrente, comportamento de saída e documentação do candidato.

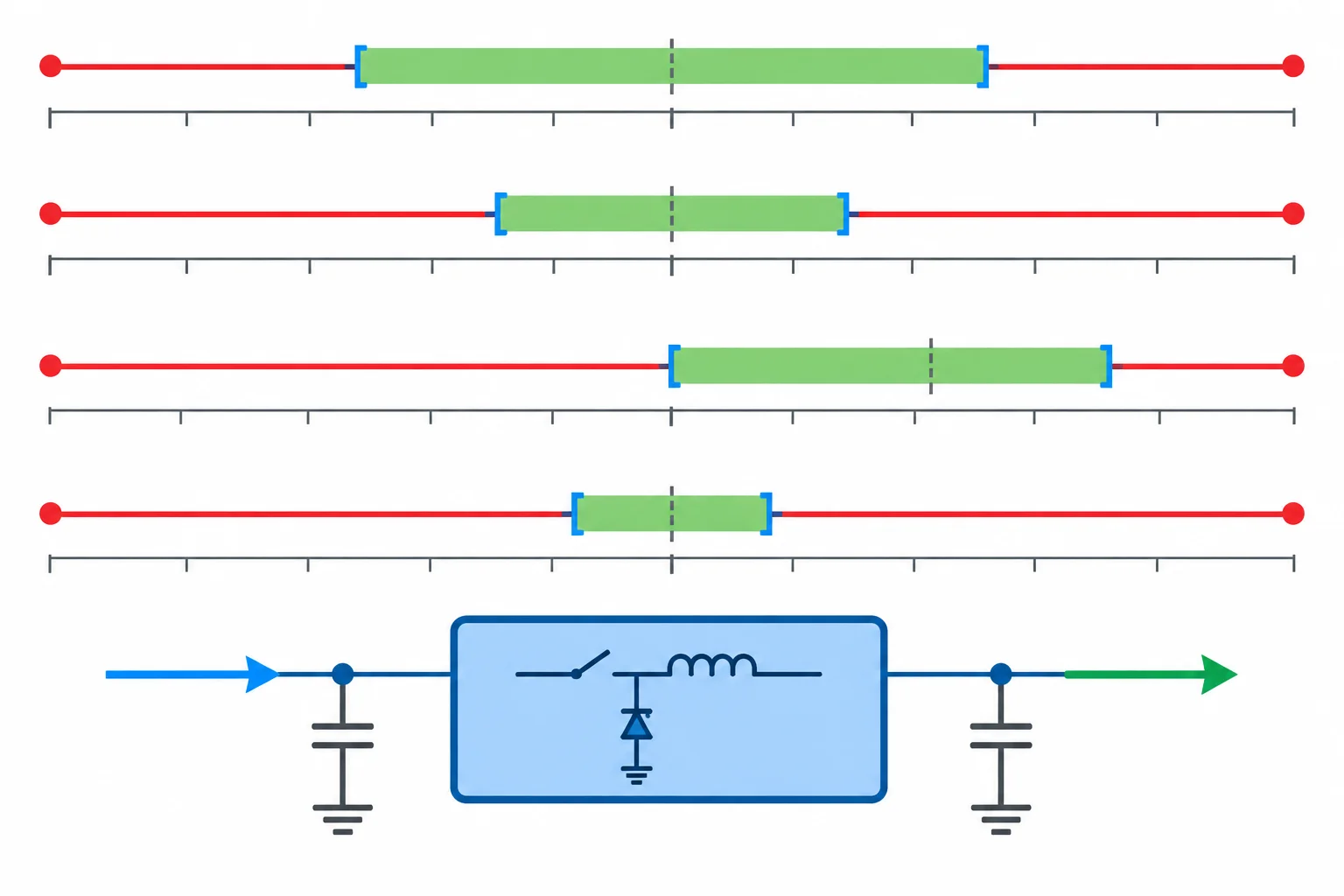

Um valor de tensão só sustenta uma decisão quando vem acompanhado de condições de operação e de garantia.

• Limite absoluto: fronteira de sobrevivência; não é faixa para operar continuamente.
• Faixa recomendada: condições previstas para funcionamento normal.
• Valor típico: resultado representativo; não garante todas as unidades.
• Limite garantido: valor que vale sob condições declaradas de entrada, carga, temperatura, frequência e modo de operação.

Na seleção, a faixa recomendada precisa conter o uso previsto, e a garantia de saída precisa cobrir o requisito nas condições aplicáveis. Um componente que tolera 15 V como limite absoluto, mas recomenda no máximo 12 V, não atende a uma aplicação que deve operar continuamente a 13 V.

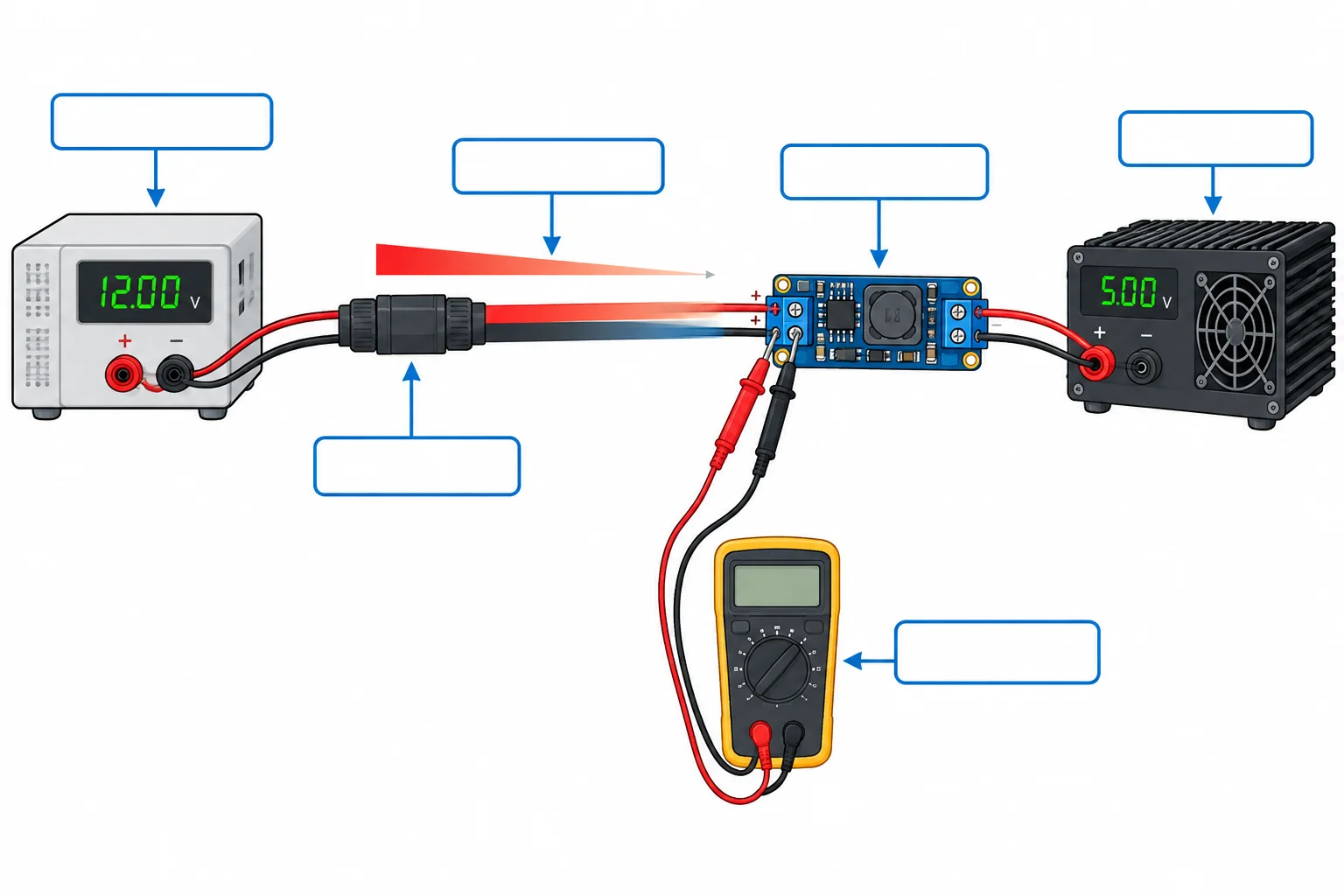

Retome a matriz do caso condutor. Nos terminais do regulador, a entrada varia de 7,0 V a 11,5 V. Em regime, a carga aceita uma saída entre 4,80 V e 5,20 V.

Esses valores são o envelope aceito pela carga, não dois valores de referência que o buck precisa regular intencionalmente. O alvo do candidato continua sendo 5,0 V; sua tolerância garantida deve manter a saída dentro do envelope.

Teste os extremos: a faixa de entrada recomendada deve conter 7,0–11,5 V, e a especificação garantida de saída deve cobrir 4,80–5,20 V nessa faixa, sob as condições declaradas. Uma saída “5 V típica” não prova que unidades diferentes permanecerão dentro do limite aceito.

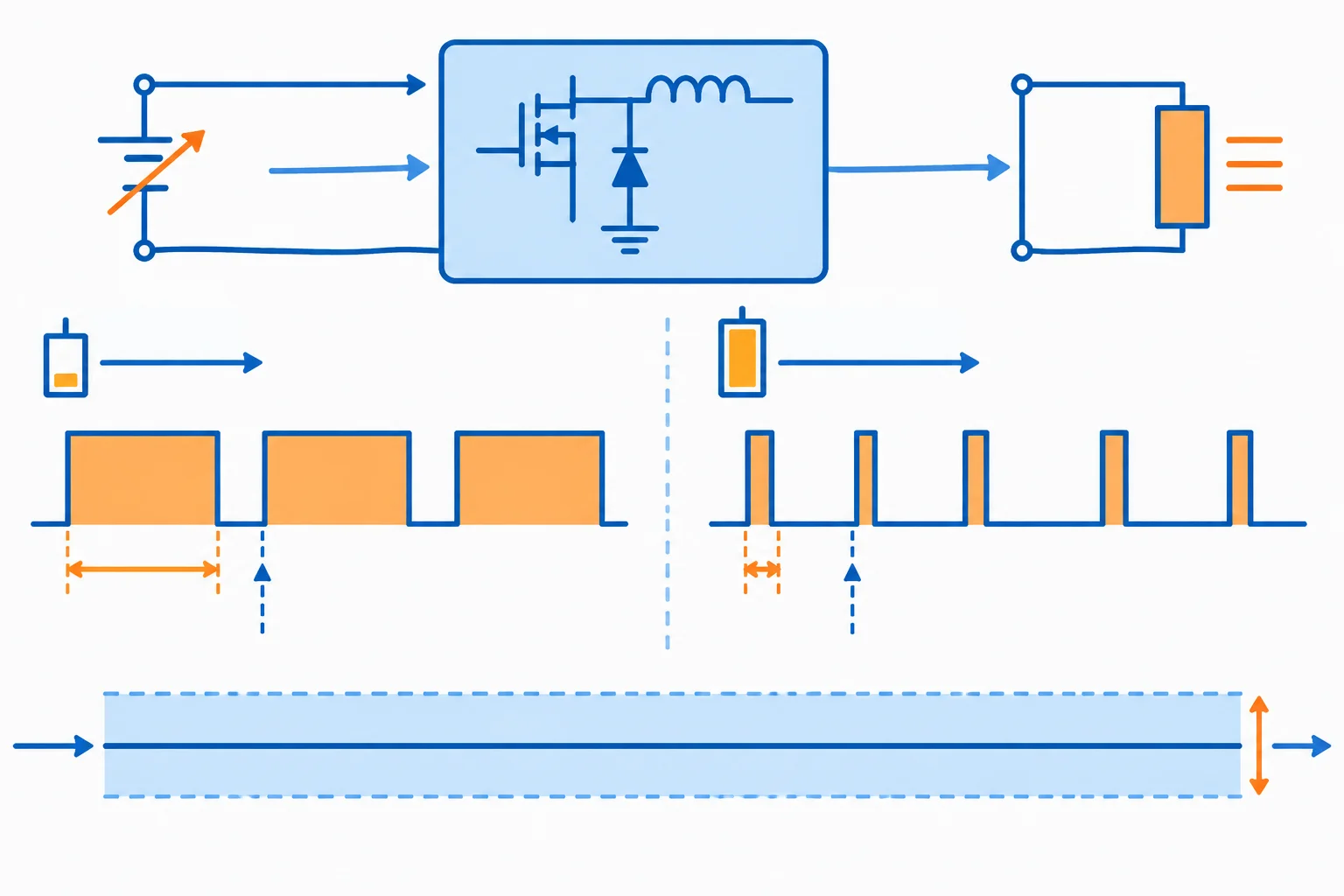

A relação ideal do buck, D ≈ V_saida/V_entrada, serve para localizar onde procurar limites, não para substituir a garantia do fabricante.

Com saída nominal de 5,0 V, a triagem ideal indica aproximadamente:

• em 7,0 V, D ≈ 5,0/7,0 = 0,714: a região de ciclo alto merece atenção;
• em 11,5 V, D ≈ 5,0/11,5 = 0,435: a região de pulso curto merece atenção.

A faixa aceita pela carga ajuda a entender a margem, mas não autoriza tratar 5,20 V ou 4,80 V como setpoints. Por exemplo, em 7,0 V, um limite ideal de D = 0,70 corresponderia a 4,90 V, ainda dentro do envelope. Isso sozinho não aprova nem reprova o regulador: perdas, tolerâncias e controle interno alteram o resultado real.

A relação ideal é útil para levantar uma pergunta técnica; ela não vence uma condição garantida claramente declarada. Agora decida usando toda a evidência apresentada.

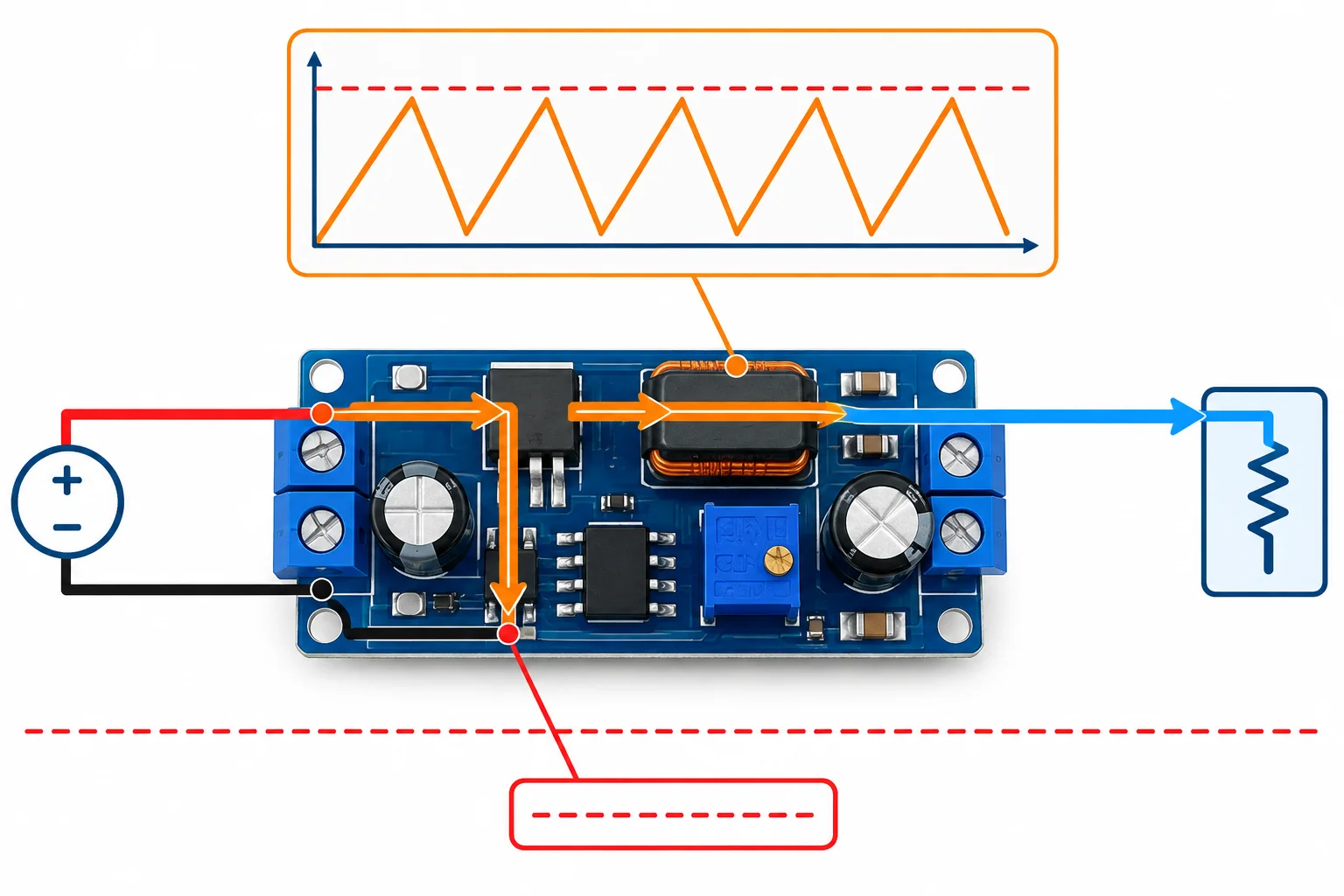

A corrente anunciada no título de um regulador ou módulo não basta para decidir sua capacidade. Separe três grandezas:

• Corrente contínua utilizável: corrente que o conjunto sustenta nas condições documentadas de entrada, temperatura, placa e componentes.
• Pico da chave: corrente instantânea no indutor/chave. Para um buck, ela pode ser estimada por I_pico = I_saida + ΔI_L/2.
• Limite de corrente da chave: proteção ou limiar elétrico. Seu valor mínimo garantido precisa ficar acima do pico exigido, mas não é uma promessa de corrente contínua de saída.

Uma seleção aprovada precisa atender simultaneamente aos limites elétricos, dos componentes e térmicos. O menor deles define a corrente utilizável.

Use uma cadeia de verificações, sem substituir uma pela outra:

1. Calcule ou obtenha o pico exigido nas condições de pior caso já definidas.
2. Compare-o com o limiar mínimo garantido de limitação da chave. Se o pico alcança ou ultrapassa esse limiar, rejeite o candidato para aquela condição.
3. Verifique a corrente contínua permitida pelos componentes do regulador ou módulo: indutor, diodo, conectores e trilhas podem impor limites próprios.

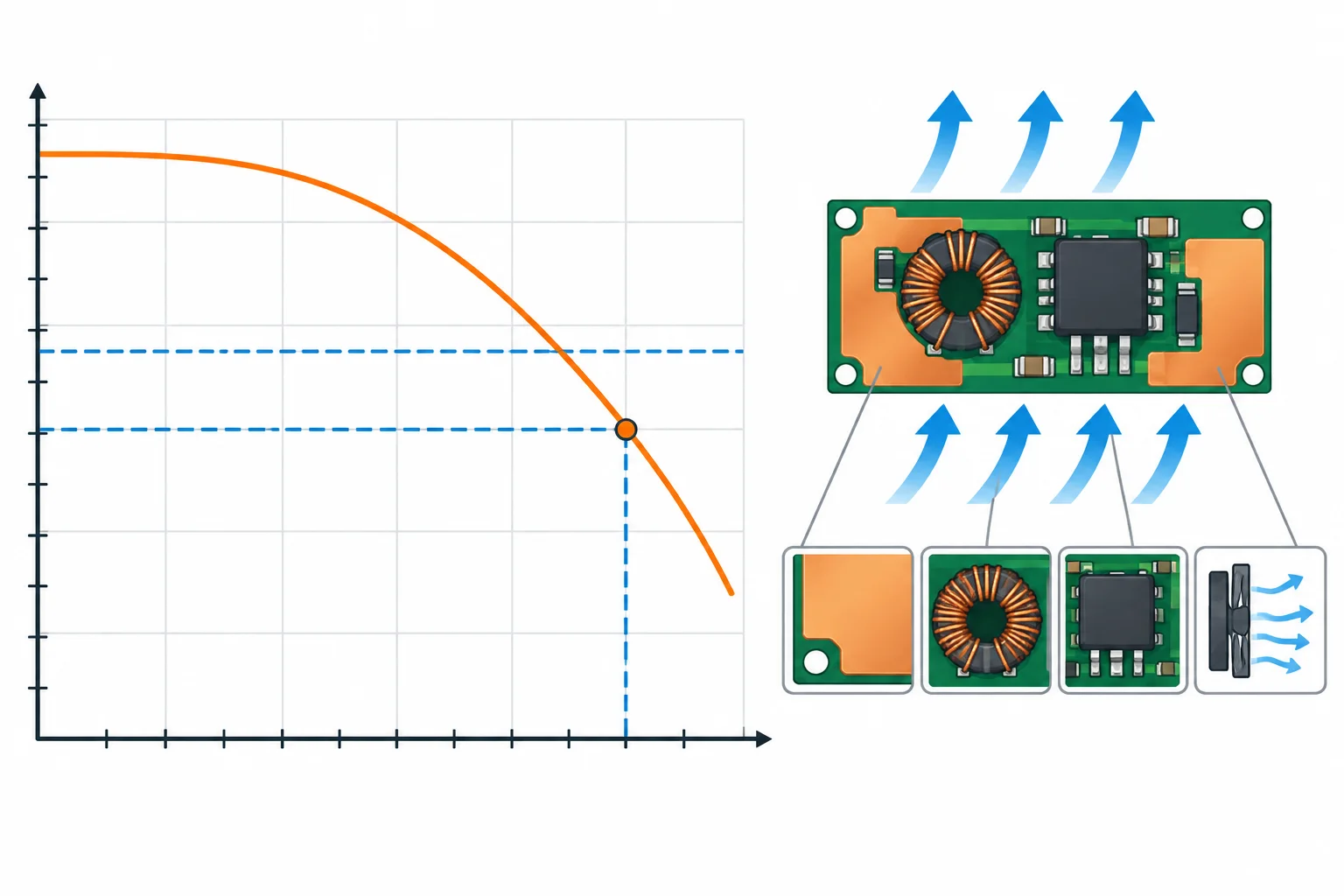

4. Verifique a capacidade contínua na temperatura e na condição de montagem documentadas.

Não use uma proteção como margem operacional. Ela existe para limitar uma condição anormal; não transforma o limiar de corrente em capacidade contínua garantida.

Uma saída estável mantém a regulação sem uma oscilação sustentada indesejada nas condições especificadas de entrada, carga, temperatura e modo de operação.

Isso é diferente de simplesmente ter uma tensão média correta. Ao analisar uma saída, separe três perguntas:

1. O valor médio está na faixa exigida?
2. A variação instantânea cabe no limite de ondulação ou de desvio transitório da carga?
3. O comportamento se acomoda ou permanece oscilando?

Uma forma de onda pode atender a uma dessas perguntas e falhar em outra. Portanto, “mede 5 V no multímetro” não é evidência suficiente de estabilidade.

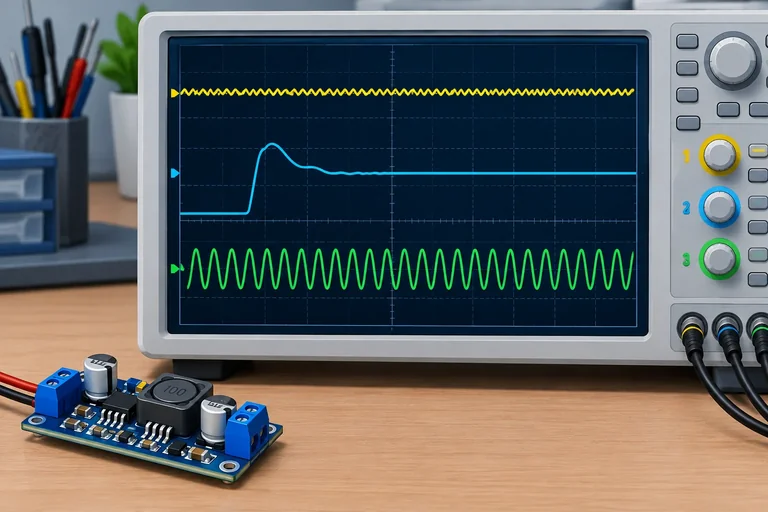

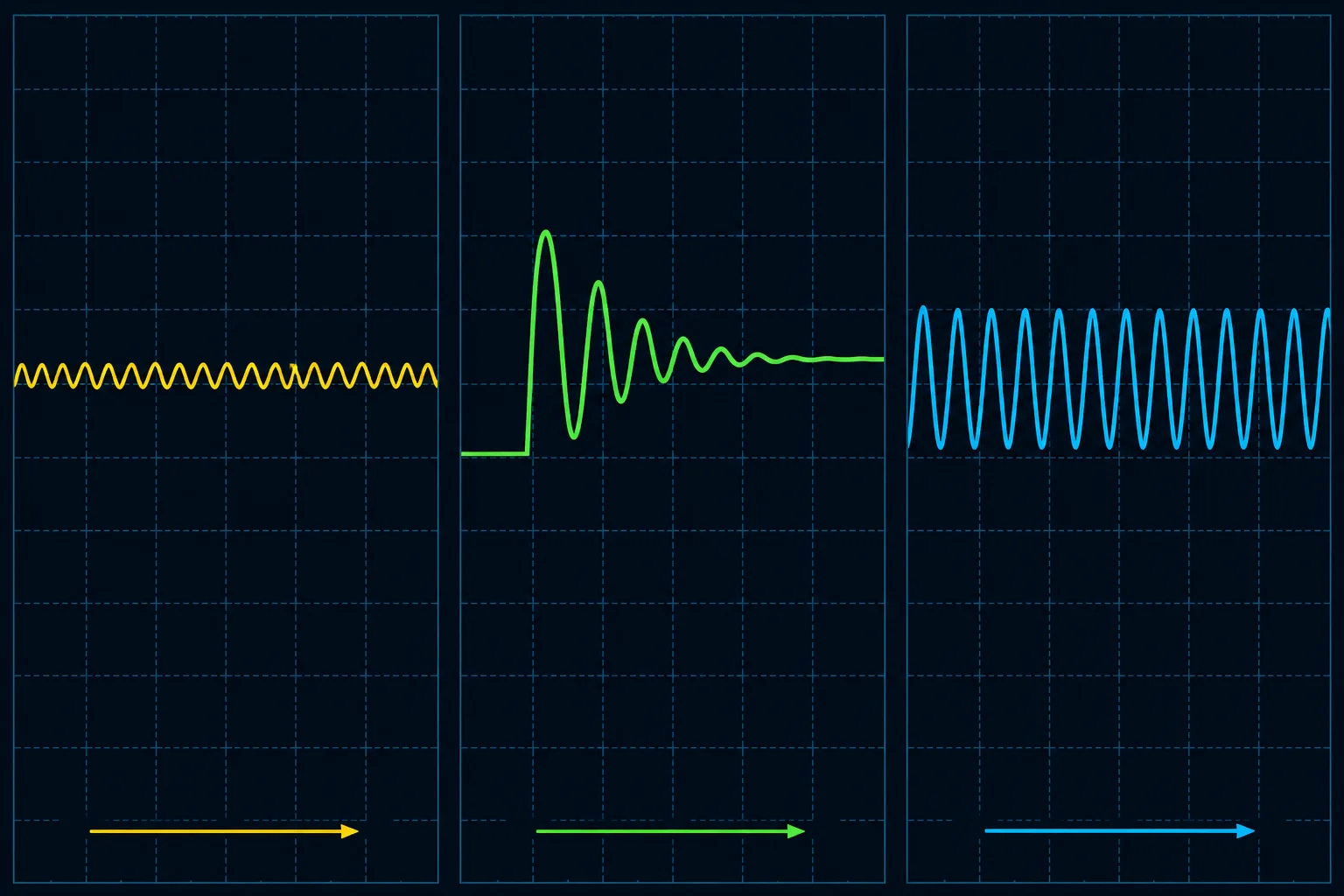

Compare o formato e a evolução da amplitude ao longo do tempo.

A ondulação de chaveamento é uma variação periódica em torno da saída regulada. Ela pode ser aceitável se estiver dentro do limite de ondulação da carga.

Após uma mudança de carga, uma resposta amortecida pode cruzar o valor final algumas vezes, mas seus desvios diminuem até a saída se acomodar. Compare o pico e o tempo de acomodação com os requisitos transitórios definidos.

Já uma oscilação sustentada não diminui como esperado: o sinal continua com amplitude significativa. Isso é incompatível com a regulação estável esperada, mesmo que sua média ainda pareça próxima da tensão nominal.

Antes de atribuir um significado a um traçado, registre o contexto mínimo:

• tensão de entrada e se ela estava estável;
• corrente de carga e se houve mudança de carga;
• modo de operação declarado para aquele ponto;
• temperatura e configuração de medição relevantes;
• escala de tempo, escala de tensão e ponto onde a ponta foi conectada.

O mesmo conversor pode apresentar pulsos espaçados em carga leve e outro padrão em carga maior. Sem saber a condição de registro, não é possível concluir, apenas pelo desenho, se a forma é ondulação normal, uma resposta a evento ou um comportamento anormal.

Associe cada observação à interpretação mais adequada.

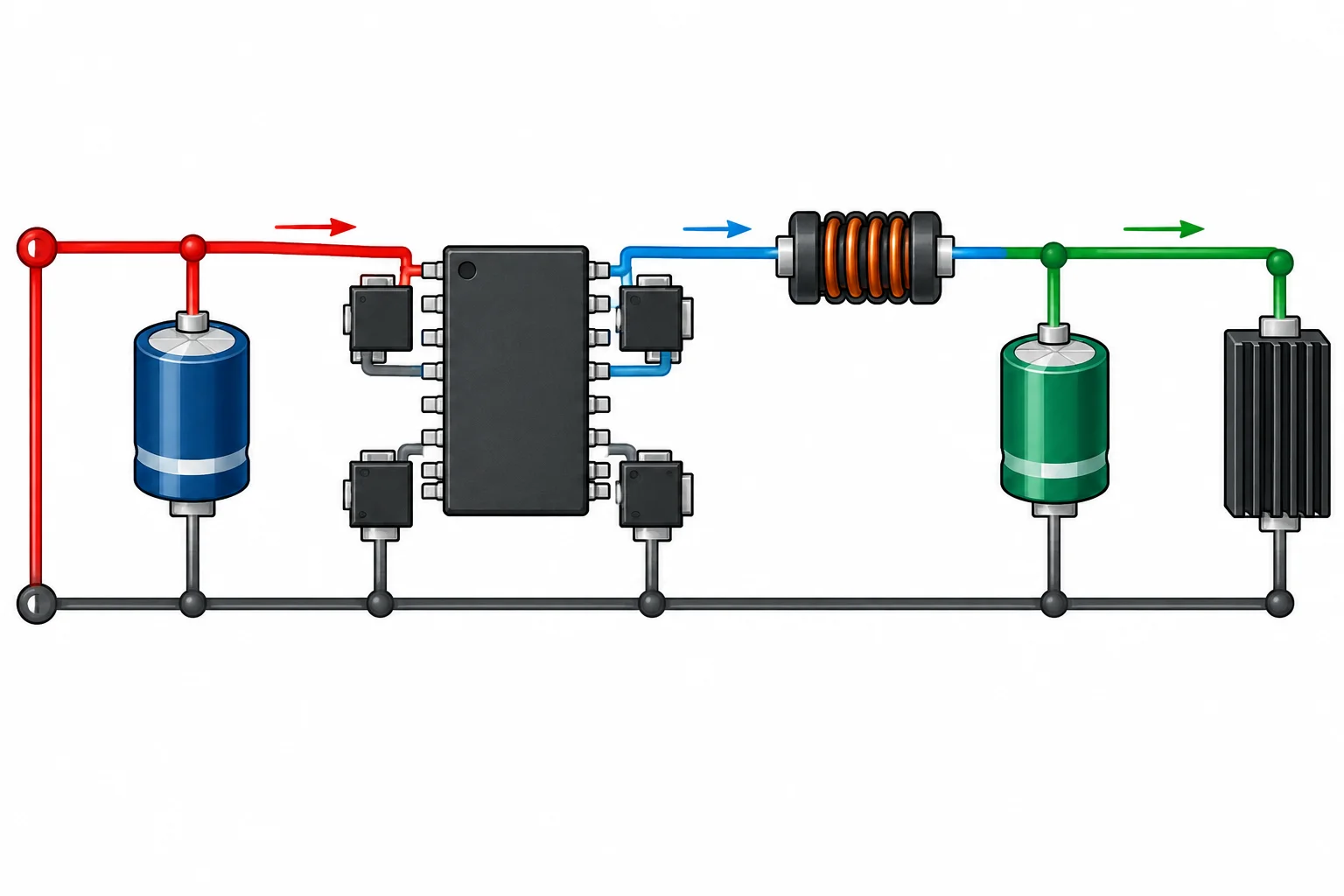

Em um regulador, os componentes externos fazem parte das condições de aplicação. A folha de dados pode exigir uma faixa de capacitância de entrada e saída, uma faixa de ESR e, em um buck, uma faixa de indutância e de corrente de saturação.

Essas faixas não são sugestões para “melhorar” livremente o circuito: delimitam a combinação para a qual o comportamento especificado foi avaliado. Compensação interna significa que a rede de controle já foi definida pelo fabricante, mas apenas para as condições documentadas.

Ao usar um integrado, você seleciona e confere os componentes externos. Ao usar um módulo, você confere se os componentes já instalados e o próprio módulo são documentados; a ficha do CI, sozinha, não confirma os valores montados na placa.

Considere este CI buck fictício, já com compensação interna. As condições garantidas para a aplicação são as seguintes. A conferência deve usar o pior caso efetivo declarado para cada componente.

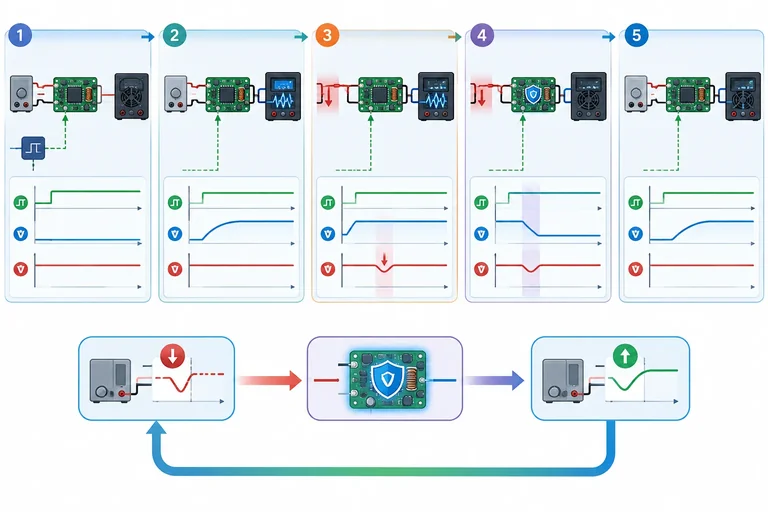

A seleção não termina quando a saída atende à tensão e à corrente em regime. Confira também o pino de habilitação (EN), a partida suave, o bloqueio por subtensão (UVLO) e a resposta à sobrecarga.

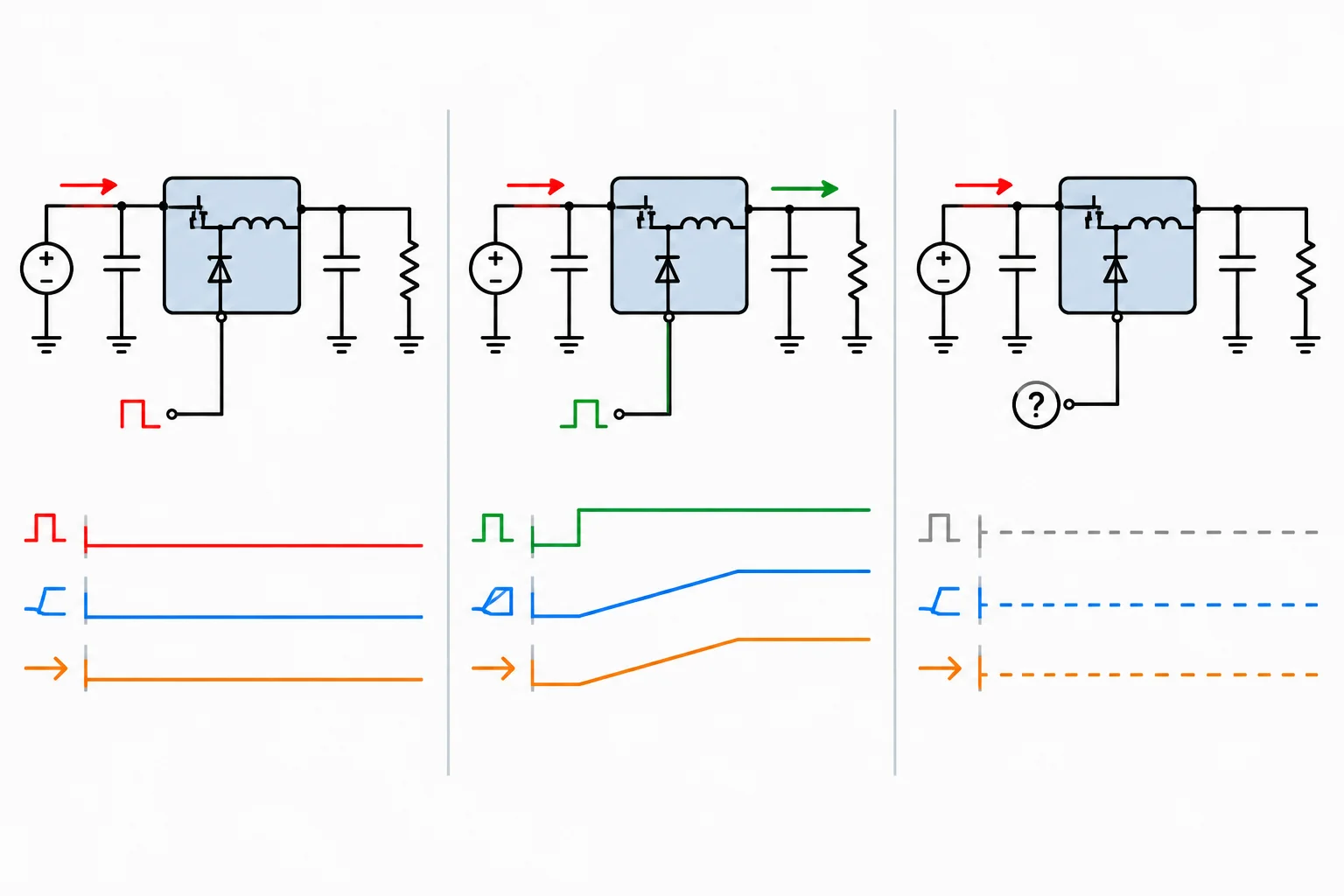

Para EN, a ficha deve informar: níveis aceitos como baixo e alto, estado permitido enquanto a entrada sobe e o que ocorre na saída quando EN está desabilitado. Não suponha que EN possa ficar aberto: se isso não for explicitamente permitido, ele precisa de um nível definido.

Durante a inicialização, confirme que a fonte e o sinal de EN permitem a sequência documentada. Uma tensão de entrada presente não garante, por si só, que o regulador esteja habilitado.

A partida suave limita a rapidez da rampa de saída; ela não elimina a corrente necessária para carregar o capacitor de saída. Como aproximação durante a rampa:

I_C = C_saida × ΔV/Δt

Some essa corrente à demanda da carga no instante de partida. Compare o resultado às condições de partida e de limitação de corrente documentadas, além da capacidade transitória da fonte e das quedas nos cabos.

A corrente de entrada de um buck não é, em geral, igual à corrente de saída. Para estimar a demanda média na entrada, use a potência: I_entrada ≈ (V_saida × I_saida)/(V_entrada × η), com uma eficiência conservadora documentada ou assumida para triagem. A fonte também precisa suportar o comportamento transitório especificado, não apenas essa média.

Se a carga só pode ser ligada depois que a saída estiver válida, isso deve estar previsto na sequência de habilitação. Não use a proteção de sobrecorrente como mecanismo normal de partida.

Leia a seção de proteções como uma descrição de comportamento, não como uma promessa genérica de segurança. UVLO impede a operação ou desabilita a saída quando a entrada cruza seu limiar; com histerese, o retorno ocorre em outro limiar. Compare os dois limiares com a tensão nos terminais do regulador, incluindo a queda na fonte e nas conexões.

Em sobrecarga, os comportamentos possíveis são distintos: limitar corrente continuamente, reduzir a corrente disponível ou desligar e tentar reiniciar periodicamente, o chamado hiccup. O nome comercial da proteção não basta: use o diagrama temporal, os limiares e as condições da ficha.

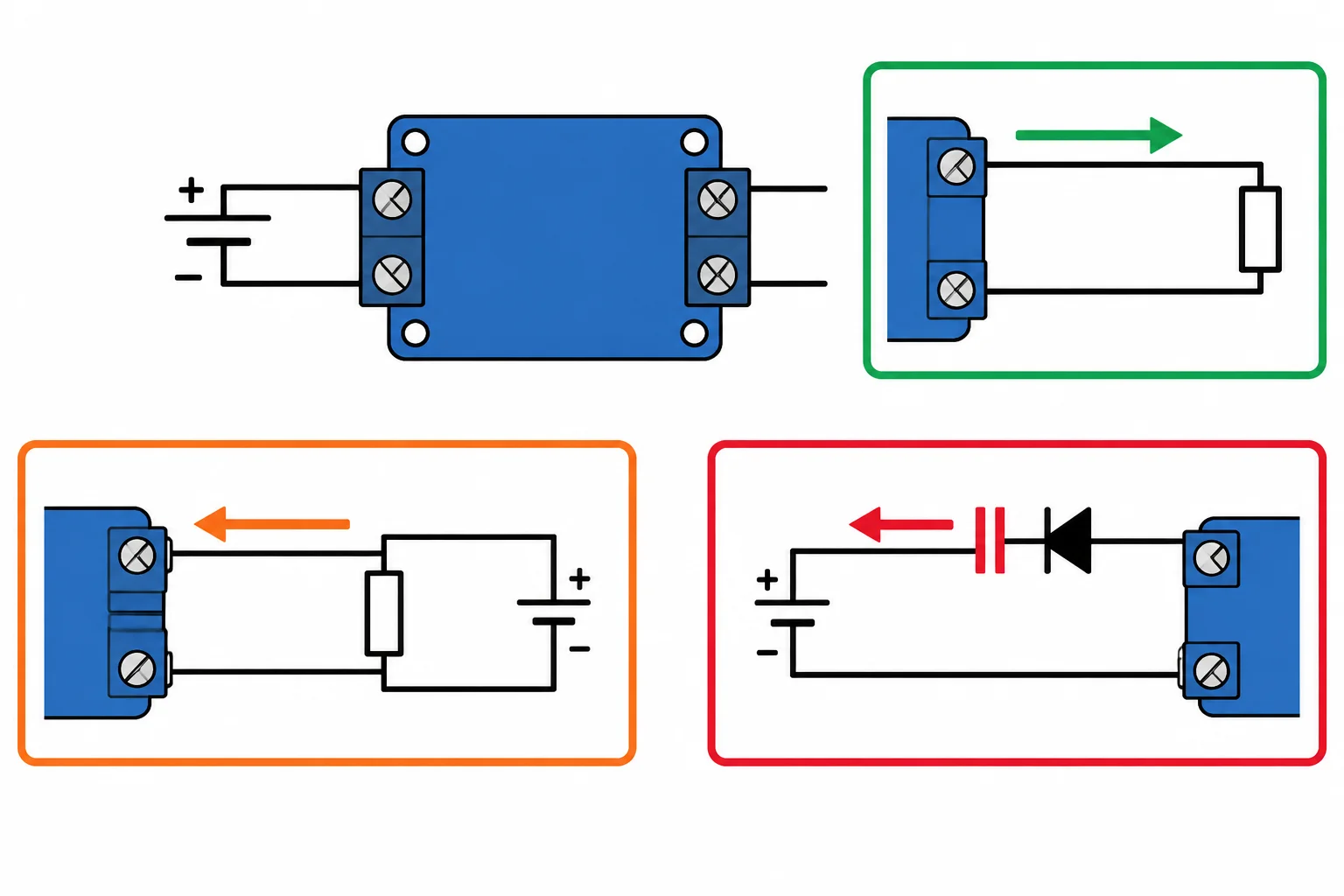

Um regulador pode manter 5 V enquanto fornece corrente à carga e, ainda assim, não poder absorver corrente que chega à sua saída. Essas são capacidades diferentes:

• Fornecer: corrente sai do regulador para a carga.
• Absorver: corrente entra pela saída e o regulador dissipa ou encaminha essa energia de forma controlada.
• Bloquear corrente reversa: o caminho entre saída e entrada impede retorno de corrente.

Não deduza uma propriedade pela outra. A tensão nominal correta durante o fornecimento normal não prova absorção nem bloqueio reverso.

Procure uma garantia explícita quando qualquer uma destas condições puder ocorrer:

• a saída já está energizada antes de o regulador receber tensão na entrada;
• a entrada é desligada enquanto algum circuito ainda sustenta a saída;
• existe possibilidade de corrente retornar da saída para a entrada;

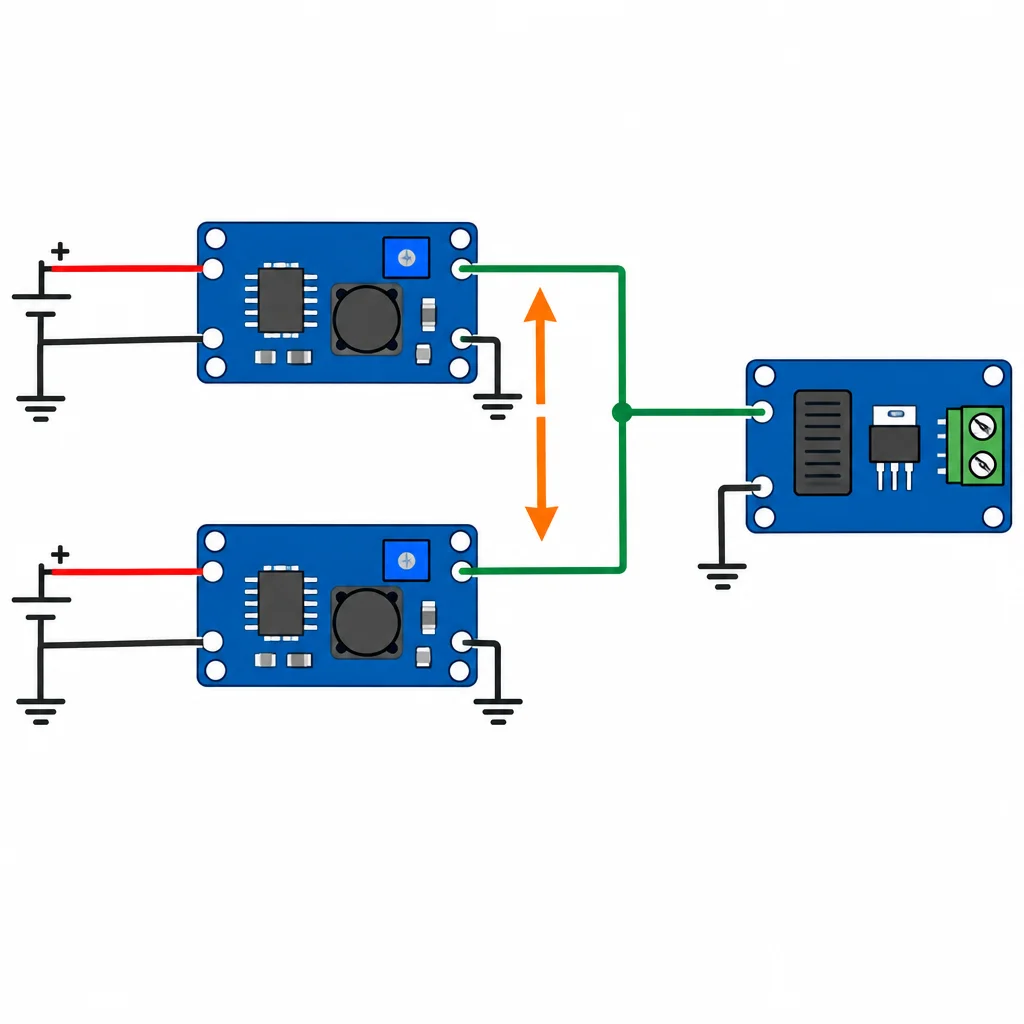

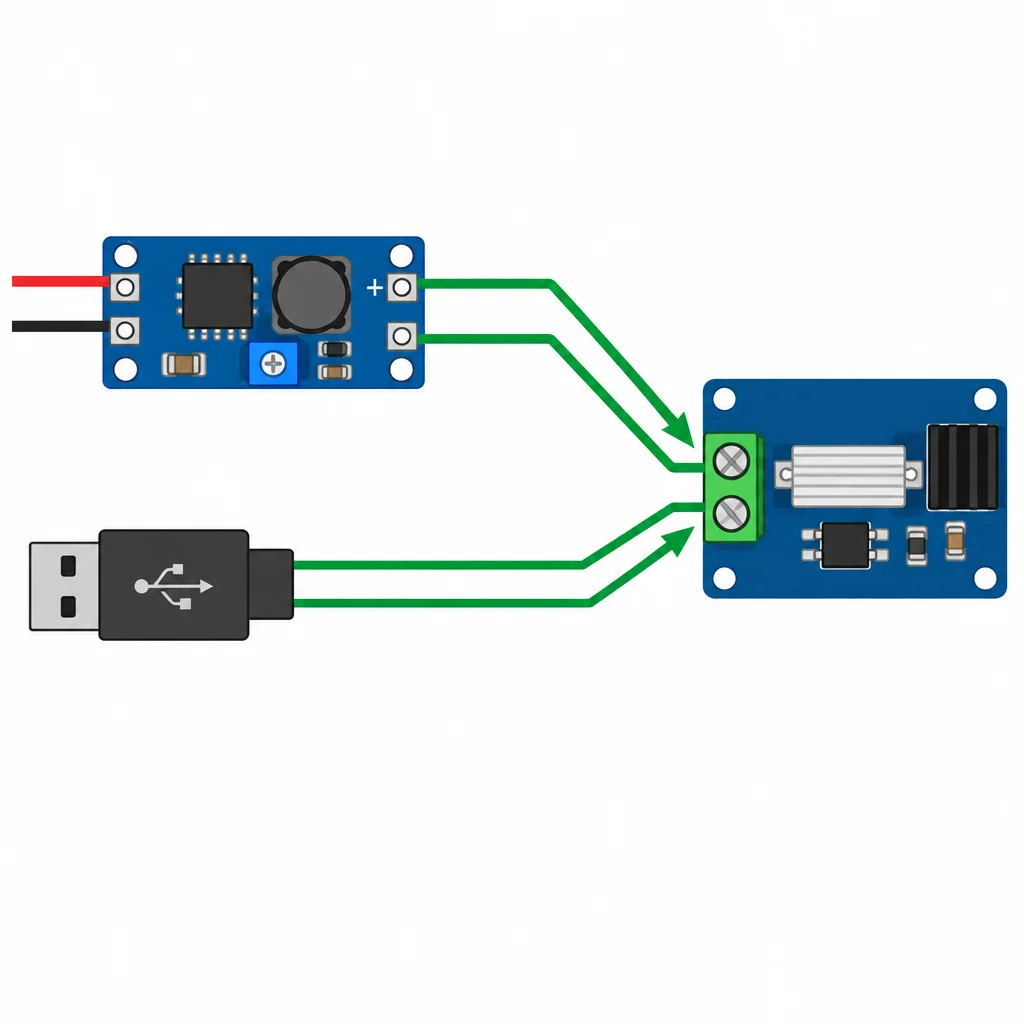

• duas fontes podem ficar conectadas ao mesmo trilho de alimentação.

Termos como reverse current blocking, output pre-bias, pre-biased output, backfeed e reverse energy podem indicar que o fabricante tratou desses casos. Se o documento não declara o comportamento aplicável, registre a condição como não coberta; não a considere segura por suposição.

O módulo fictício M5 declara: “saída de 5 V, até 1 A em fornecimento normal”. Ele não declara bloqueio de corrente reversa, absorção de corrente, operação com saída pré-energizada nem compartilhamento de corrente.

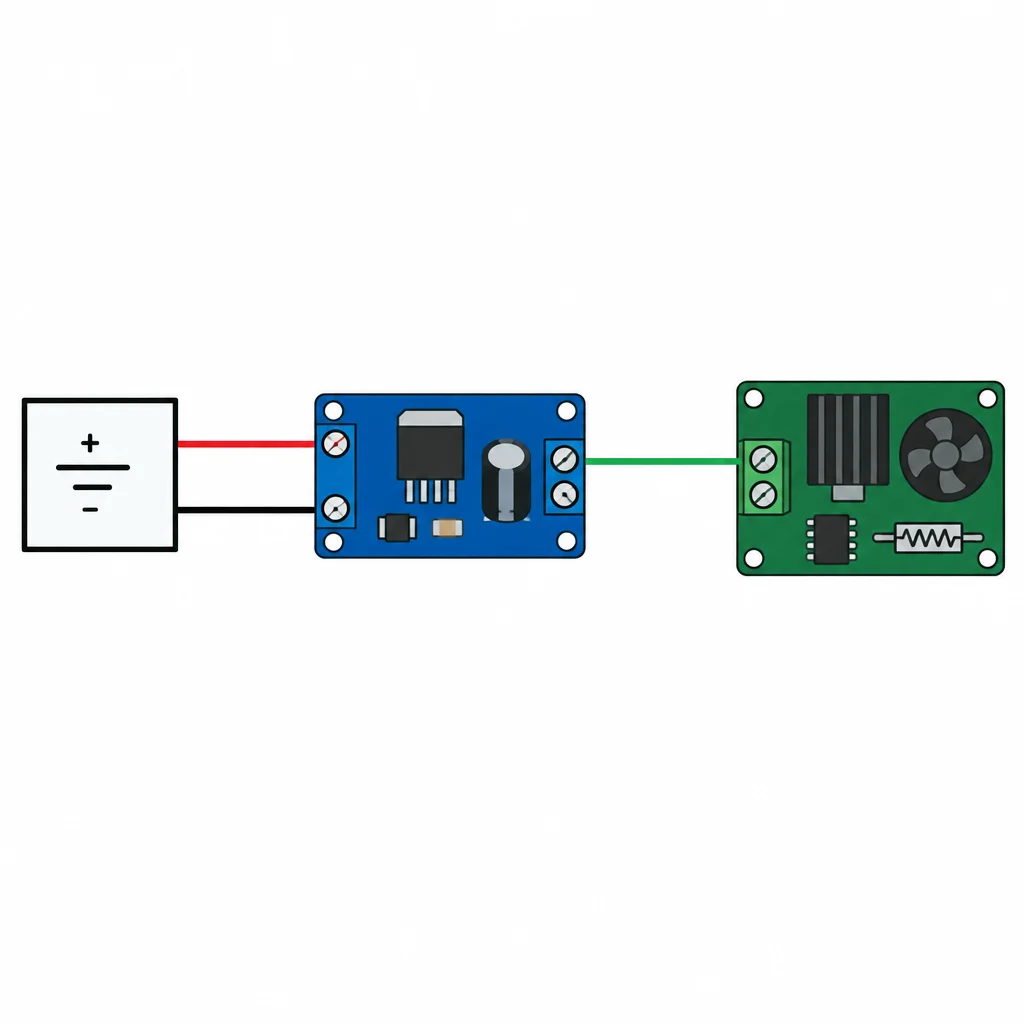

Qual arranjo pode ser aceito sem exigir uma garantia adicional sobre caminhos reversos ou paralelismo?

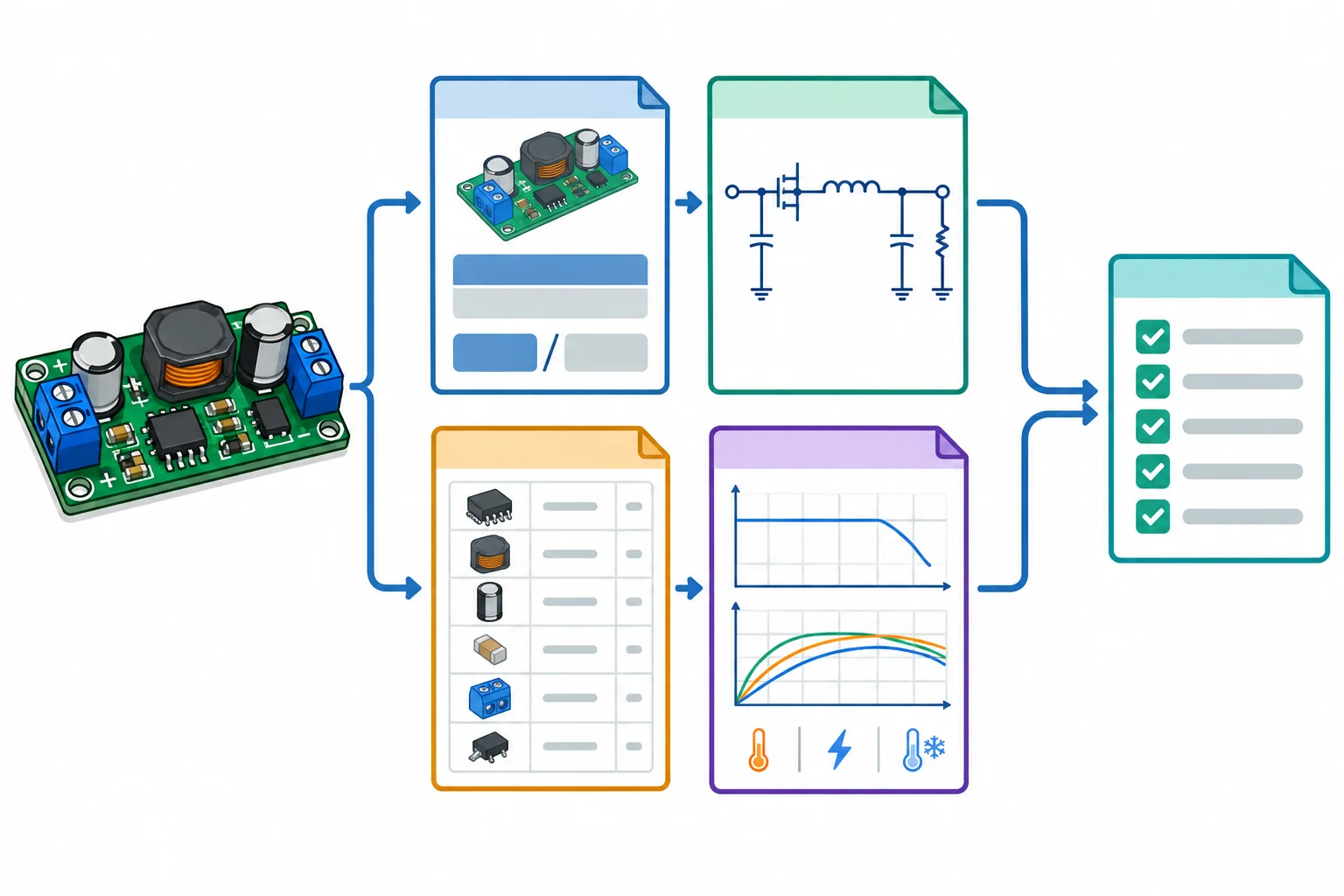

Para selecionar um módulo, a evidência precisa apontar para a placa inteira — não apenas para o circuito integrado (CI). Crie uma cadeia rastreável: modelo e revisão do módulo → esquema ou diagrama de conexões → lista de componentes ou valores declarados → condições e limites de uso.

Essa cadeia permite conferir os critérios já estudados: faixa de entrada, saída, corrente utilizável, componentes externos, aquecimento, partida e proteções. Uma ficha técnica do CI pode apoiar a análise, mas não informa automaticamente qual indutor, capacitores, trilhas, conectores ou revisão de placa estão no módulo.

Considere o caso ilustrativo de um módulo anunciado como BX5-12. Há uma ficha do CI usado na família de placas, mas o vendedor não fornece esquema, revisão nem lista de materiais. A placa mostra um indutor com marcação parcial e dois capacitores sem valores legíveis.

A ficha do CI informa limites para o próprio CI e condições de um circuito de referência. Ela não prova, por si só, que este módulo usa os mesmos valores, suporta a mesma corrente térmica ou atende às mesmas condições de estabilidade. Marcação parcial, aparência e semelhança com fotos de outras placas também não completam essa prova.

Uma inspeção visual só deve ser feita com o módulo desenergizado. Ela serve para conferir identificação, conectores, danos aparentes e polaridade indicada; não revela valores elétricos ocultos nem substitui a documentação.

Para qualquer módulo que avance na seleção, registre as condições de uso: alimentação de entrada pronta e isolada, até 12 Vcc, com corrente limitada; respeitar também qualquer limite menor declarado pelo módulo ou pela carga. Use o estágio chaveado já presente no módulo: não o replique em protoboard e não intervenha no lado de rede de uma fonte.

Retome o caso condutor. Nos terminais do regulador, a entrada varia de 7,0 V a 11,5 V. A carga requer 5,0 V ±4% em regime, isto é, de 4,80 V a 5,20 V; consome 0,42 A continuamente e chega a 0,90 A por 1,0 ms a cada 10 ms.

A decisão final exige evidência para todos os requisitos decisivos: faixa elétrica, corrente e temperatura, componentes e comportamento da saída, partida, proteções, caminhos de corrente e documentação do módulo. Um anúncio como “5 V, 2 A” não substitui essa comparação.

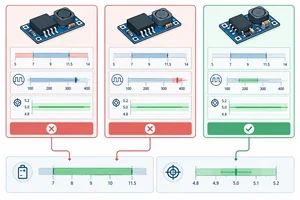

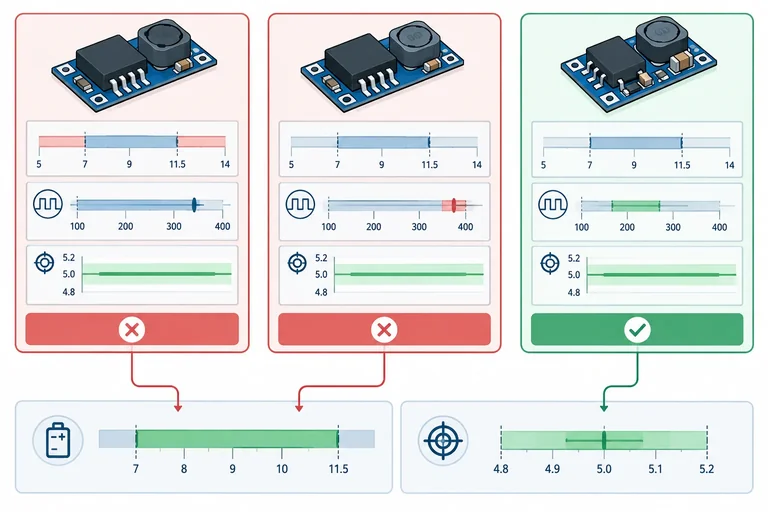

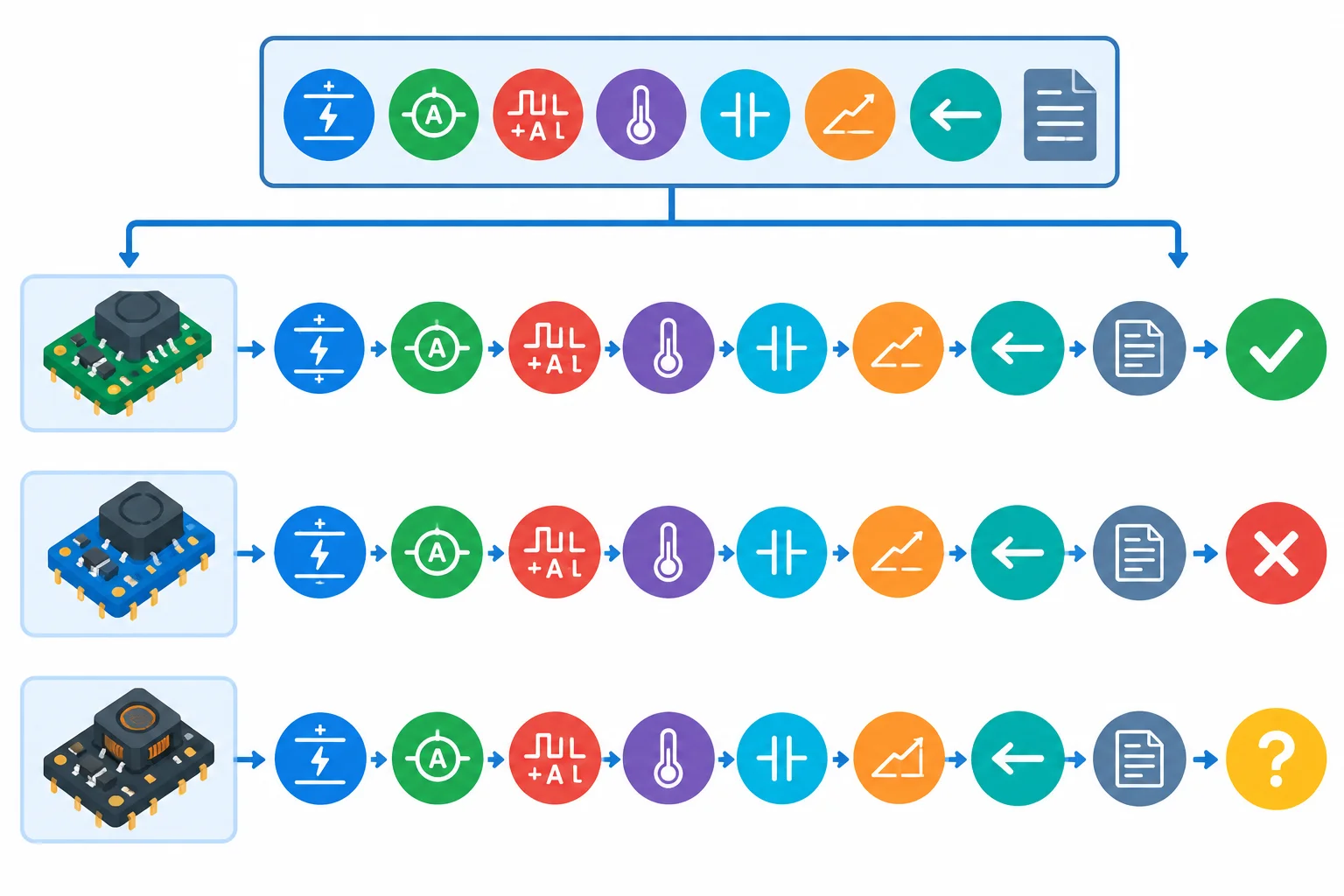

Todos os candidatos passam pelos mesmos portões: faixa elétrica, corrente utilizável, estabilidade, partida, caminhos de corrente e documentação.

As fichas abaixo são fictícias e contêm toda a evidência disponível. O módulo A pode ser selecionado somente dentro das condições declaradas. B tem uma incompatibilidade verificável. C pode até usar um CI capaz, mas sua placa não está documentada o suficiente.

“Não declarado” não significa “provavelmente adequado”: é uma lacuna que impede usar aquela propriedade como evidência de aprovação.
