Compatibilidade elétrica entre circuitos digitais

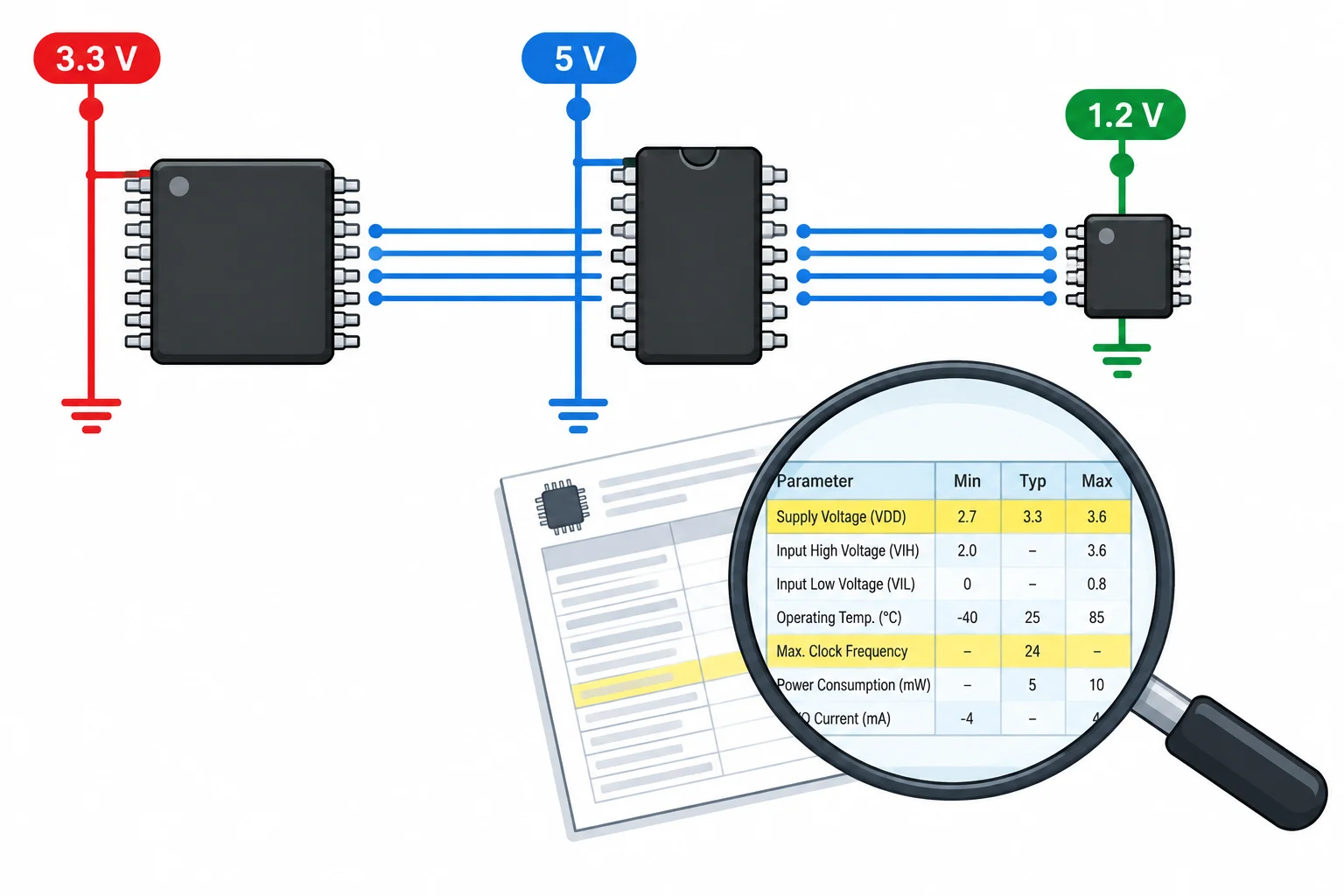

Antes de comparar dois pinos digitais, confirme em que condições cada componente vai operar. O nome da família lógica — por exemplo, TTL ou CMOS — ajuda a localizar a documentação e a antecipar convenções, mas não prova compatibilidade.

Variantes da mesma família podem aceitar alimentações, temperaturas e níveis elétricos diferentes. A análise vale para o componente exato e para as condições reais da aplicação.

Nesta atividade, use as tabelas fictícias abaixo como se fossem trechos de folhas de dados. Elas já contêm as condições necessárias; não é preciso consultar material externo.

Para uma análise válida, escolha uma linha que cubra simultaneamente a alimentação e a temperatura previstas. Valores marcados como garantidos são limites de compromisso do fabricante nas condições indicadas. Um valor típico descreve um comportamento esperado, mas não substitui uma garantia de projeto.

Roteiro inicial para qualquer ligação digital:

1. Identifique os componentes e as variantes exatas.
2. Confirme a faixa de alimentação recomendada de cada um.
3. Declare a alimentação e a temperatura da aplicação.
4. Escolha parâmetros garantidos que cubram essas condições.
5. Só então compare os dados elétricos dos pinos.

Nos próximos passos, você verá quais limites de entrada e saída devem ser comparados.

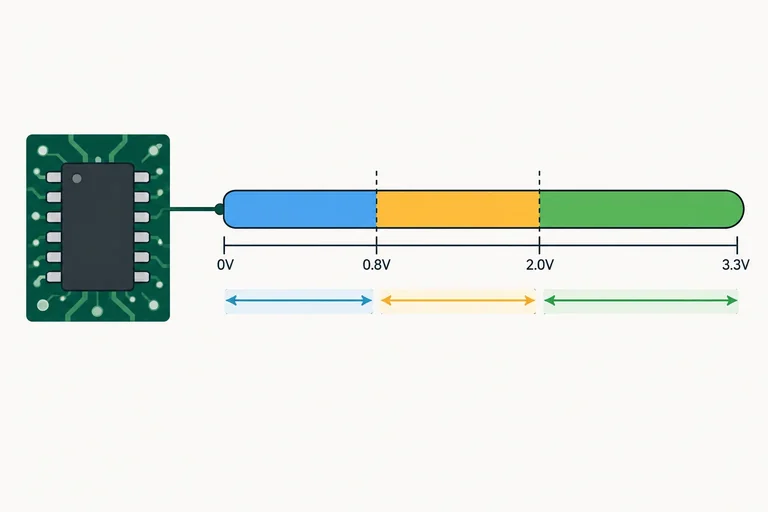

Uma entrada digital não divide necessariamente a alimentação em “metade baixa” e “metade alta”. A folha de dados define dois limites de reconhecimento:

• V_IL,max: maior tensão que a entrada garante interpretar como 0.
• V_IH,min: menor tensão que a entrada garante interpretar como 1.

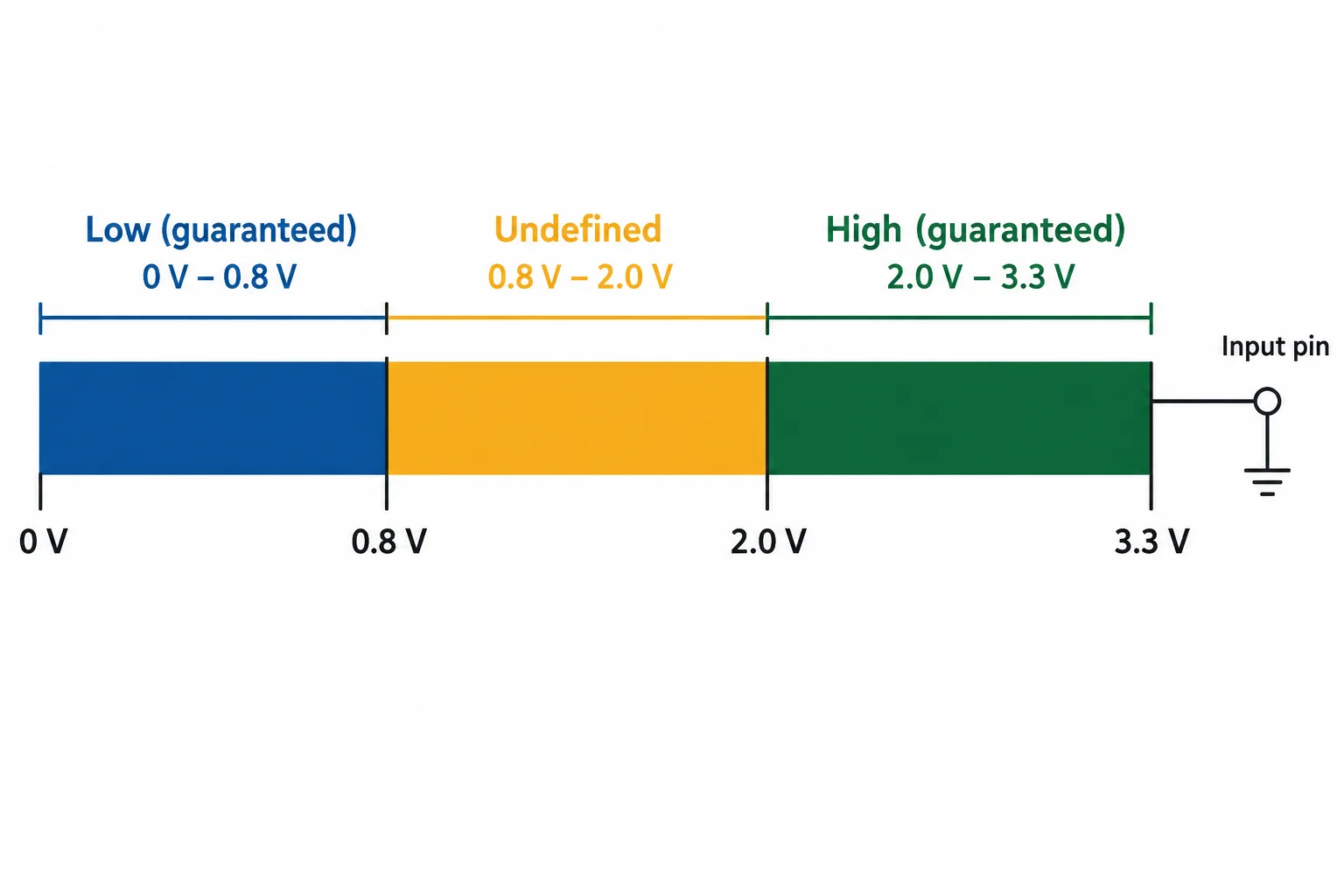

Assim, uma tensão menor ou igual a V_IL,max é um baixo garantido. Uma tensão maior ou igual a V_IH,min é um alto garantido. Entre esses limites, a interpretação lógica não é garantida.

Esses parâmetros são garantias nas condições de alimentação e temperatura selecionadas no passo anterior; eles não revelam um único ponto interno de comutação.

Considere uma entrada alimentada em 3,3 V, nas condições indicadas pela tabela fictícia abaixo. A faixa elétrica permitida do pino e as faixas de reconhecimento são verificações diferentes: estar dentro da faixa elétrica não torna automaticamente a tensão um 0 ou um 1 garantido.

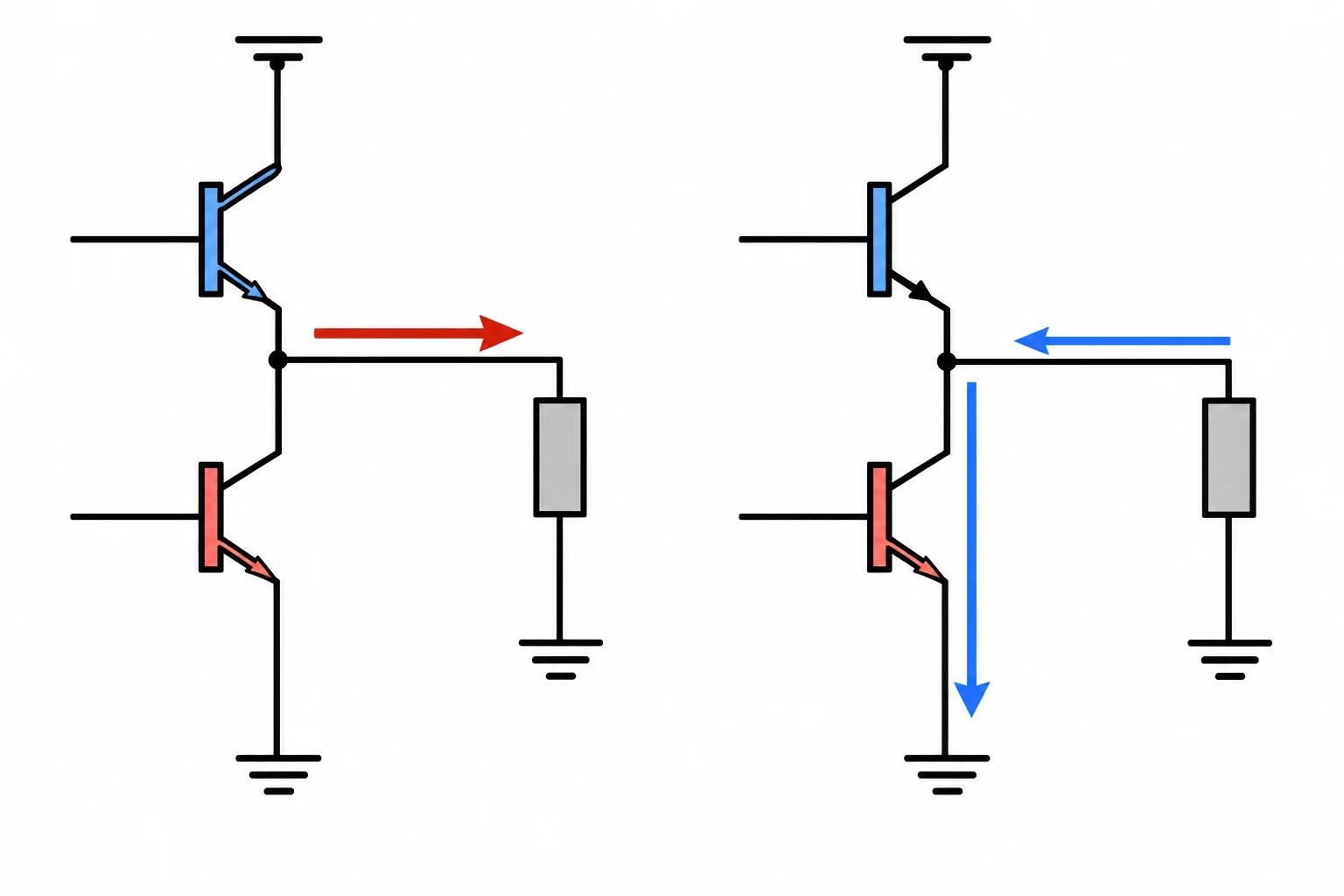

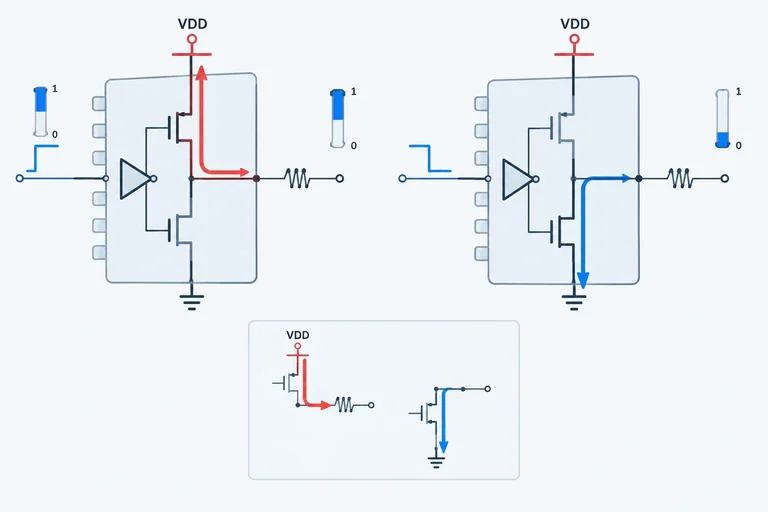

Uma saída push-pull aciona ativamente os dois estados. Quando produz 1, ela oferece um caminho para a alimentação e pode fornecer corrente à carga. Quando produz 0, oferece um caminho para a referência e pode absorver corrente da carga.

Não conclua, porém, que a tensão de saída será exatamente igual aos trilhos de alimentação. O que importa na análise são os limites garantidos na folha de dados, medidos nas condições indicadas.

Os valores de saída são garantias condicionais. V_OH,min é a menor tensão que a saída garante ao produzir nível alto sob uma condição de fornecimento de corrente. V_OL,max é a maior tensão que ela garante ao produzir nível baixo sob uma condição de absorção.

Leia sempre a tensão junto com V_CC, temperatura e corrente de teste. Os dados desta tabela são fictícios e serão usados apenas como exemplo didático.

Associe cada item à interpretação correta conforme a tabela fictícia apresentada.

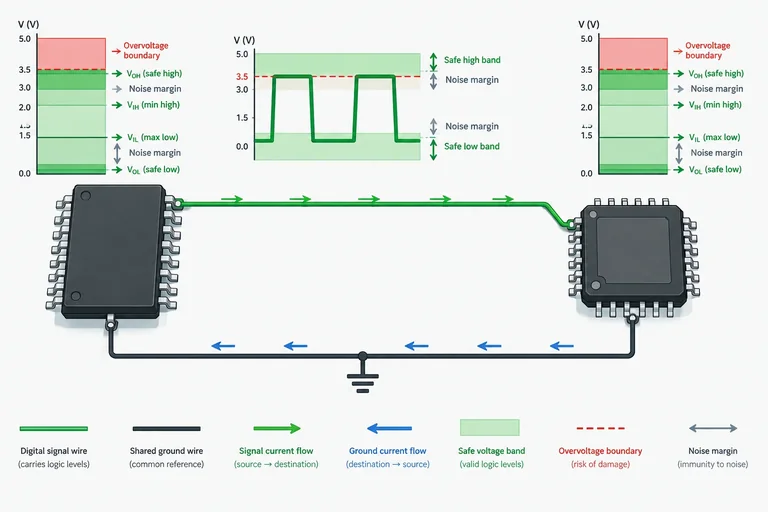

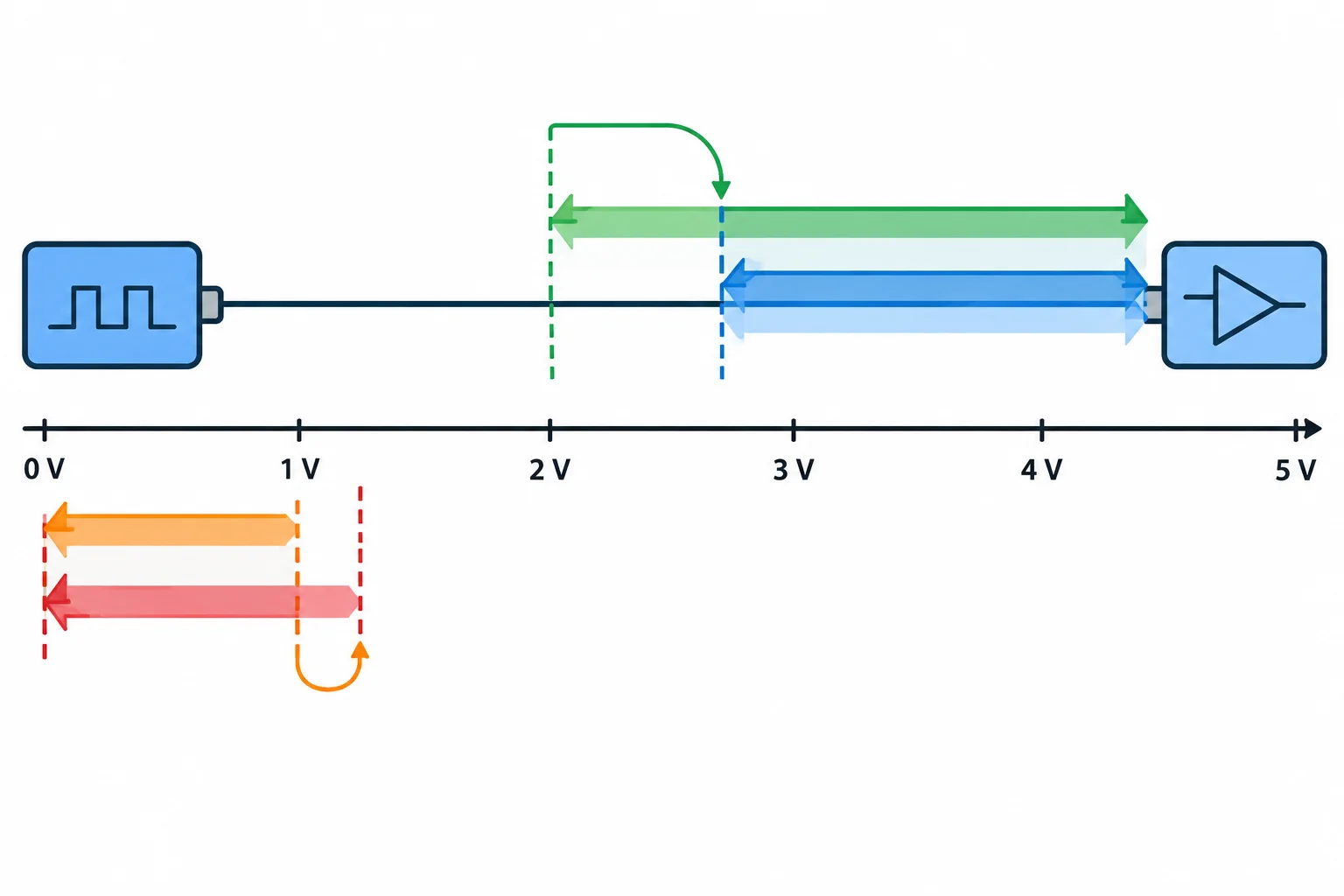

Para avaliar uma ligação direta, siga o sentido do sinal: saída do transmissor → entrada do receptor. Compare os limites garantidos desses dois pinos nas condições de alimentação, temperatura e corrente aplicáveis.

No estado alto, a saída deve garantir uma tensão que a entrada reconheça como 1:

V_OH,min do transmissor ≥ V_IH,min do receptor

No estado baixo, a saída deve garantir uma tensão que a entrada reconheça como 0:

V_OL,max do transmissor ≤ V_IL,max do receptor

As duas comparações são necessárias. Uma ligação pode funcionar para 0 e falhar para 1, ou o contrário.

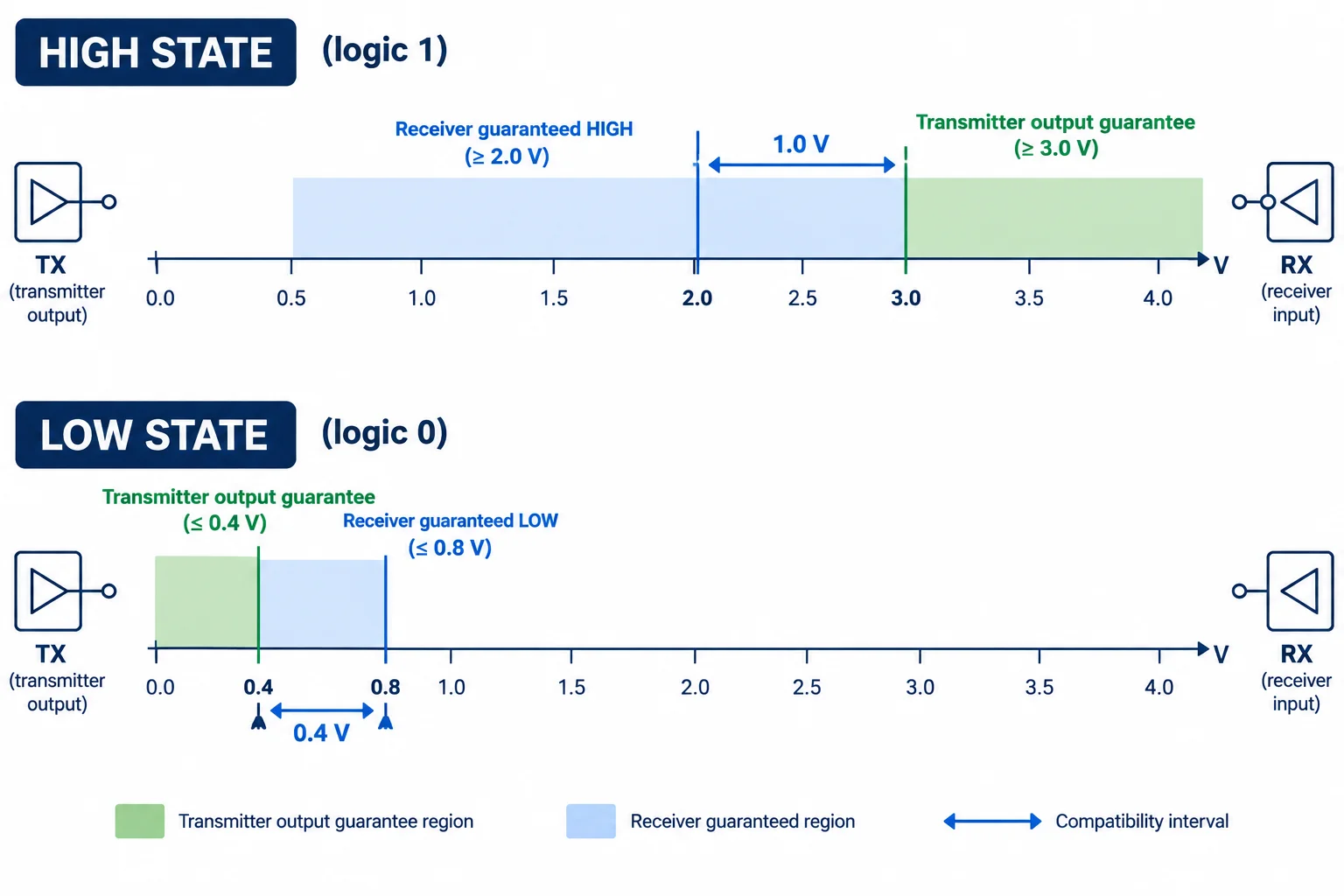

Uma ligação já aprovada nos dois níveis pode ter mais ou menos reserva contra perturbações.

• Margem alta: NM_H = V_OH,min − V_IH,min
• Margem baixa: NM_L = V_IL,max − V_OL,max

Use sempre os limites garantidos: o menor alto que o transmissor entrega e o maior baixo que ele entrega; compare-os aos limites de reconhecimento do receptor.

Uma margem positiva é uma distância em volts disponível antes de a garantia de reconhecimento ser perdida.

Interprete cada resultado assim:

• NM > 0: há reserva estática naquele estado.
• NM = 0: os limites apenas se encostam. Há compatibilidade no limite, mas nenhuma reserva estática.
• NM < 0: os limites não atendem à condição; não há compatibilidade garantida naquele estado.

No estado alto, uma redução da tensão recebida consome NM_H. No estado baixo, uma elevação da tensão recebida consome NM_L.

Margens positivas não prometem imunidade a qualquer ruído e não verificam temporização, velocidade de borda ou outros efeitos dinâmicos. Elas quantificam apenas a reserva estática entre os dados garantidos usados no cálculo.

Use estes novos dados garantidos, válidos nas condições da ligação:

• V_OH,min = 2,8 V
• V_IH,min = 2,4 V
• V_OL,max = 0,4 V
• V_IL,max = 0,7 V

Calcule as duas margens antes de responder às questões seguintes.

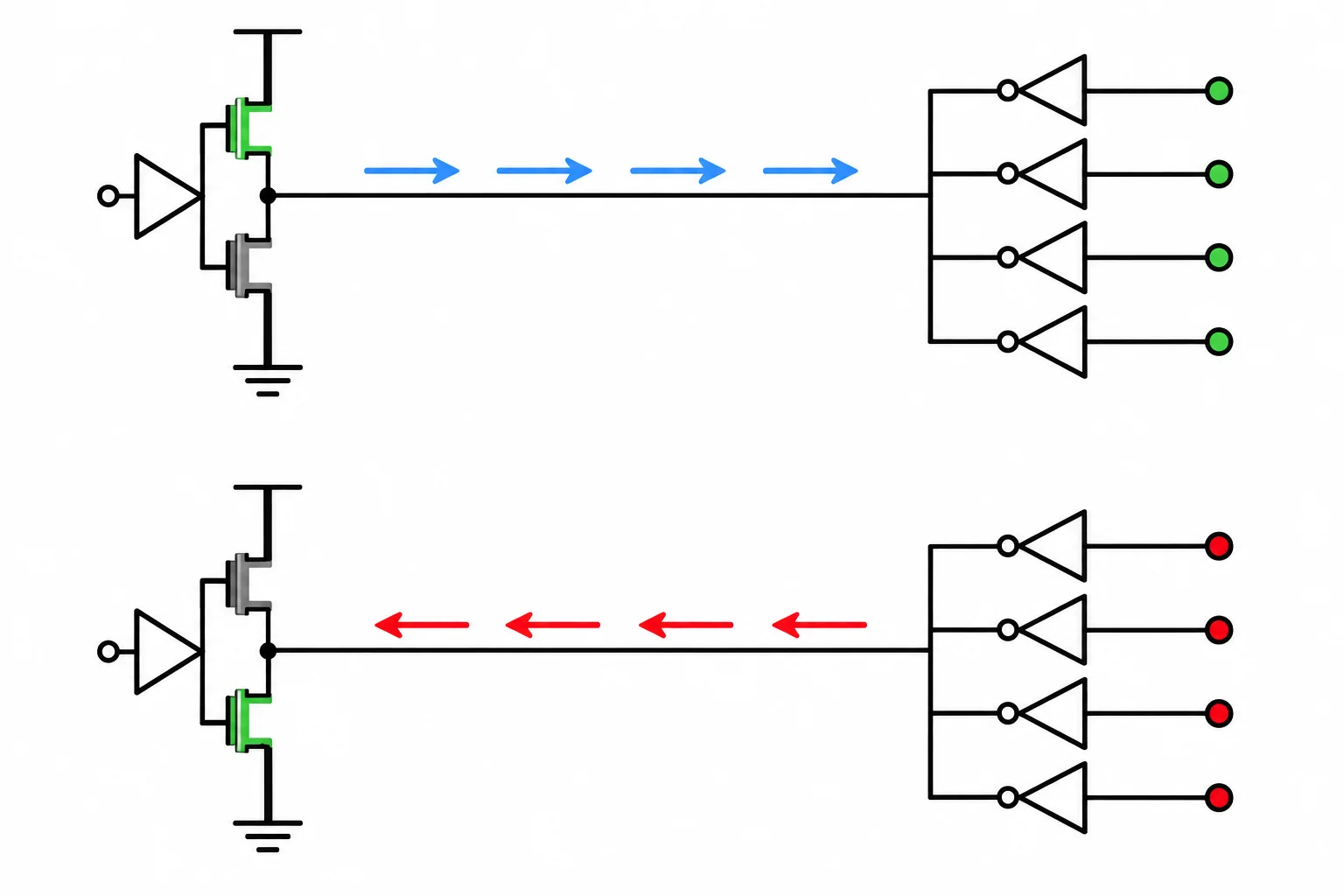

Uma entrada digital real pode exigir ou devolver uma pequena corrente. A folha de dados limita essa demanda por meio de I_IH (entrada em nível alto) e I_IL (entrada em nível baixo).

Ao calcular quantas entradas uma saída pode acionar, use os limites garantidos e some as demandas de todas as entradas ligadas ao mesmo nó. Não assuma que a corrente de entrada é sempre zero.

No estado alto, a saída fornece a corrente requerida pelas entradas. No estado baixo, ela absorve a corrente associada às entradas. Compare cada total com a capacidade de saída que mantém V_OH,min e V_OL,max válidos.

O limite de uma saída não é a única restrição. O componente também pode limitar a corrente total que passa por seus pinos de alimentação ou de referência.

Exemplo: a saída do caso anterior poderia absorver 2,0 mA, mas o orçamento total de corrente para os pinos de referência do componente é 6,0 mA. Se outras saídas já absorvem 4,5 mA, restam apenas 1,5 mA para esta saída.

Com I_IL de 100 µA por entrada: 1,5 mA ÷ 100 µA = 15 entradas. Portanto, 15 — e não 20 — é o máximo aprovado nessa situação.

Uma saída garante fornecer até 0,8 mA no alto e absorver até 1,2 mA no baixo. Cada entrada igual exige, no pior caso, 25 µA no alto e 75 µA no baixo.

O orçamento total de referência do componente é 4,0 mA; outras saídas já usam 2,95 mA desse orçamento. Quantas dessas entradas podem ser ligadas a esta saída, considerando todos os limites?

Uma ligação digital precisa passar por duas verificações independentes:

1. Reconhecimento lógico: a saída garante tensões que o receptor reconhecerá como 0 e 1?
2. Tolerância elétrica: toda tensão que possa chegar ao pino fica dentro da faixa permitida para ele?

A primeira usa limites como V_OH,min, V_OL,max, V_IH,min e V_IL,max. A segunda compara a faixa possível da saída — inclusive a variação da alimentação — com a faixa documentada para a entrada.

Passar em uma verificação não implica passar na outra.

Os dados abaixo são didáticos e fictícios, sob condições já selecionadas para cada componente.

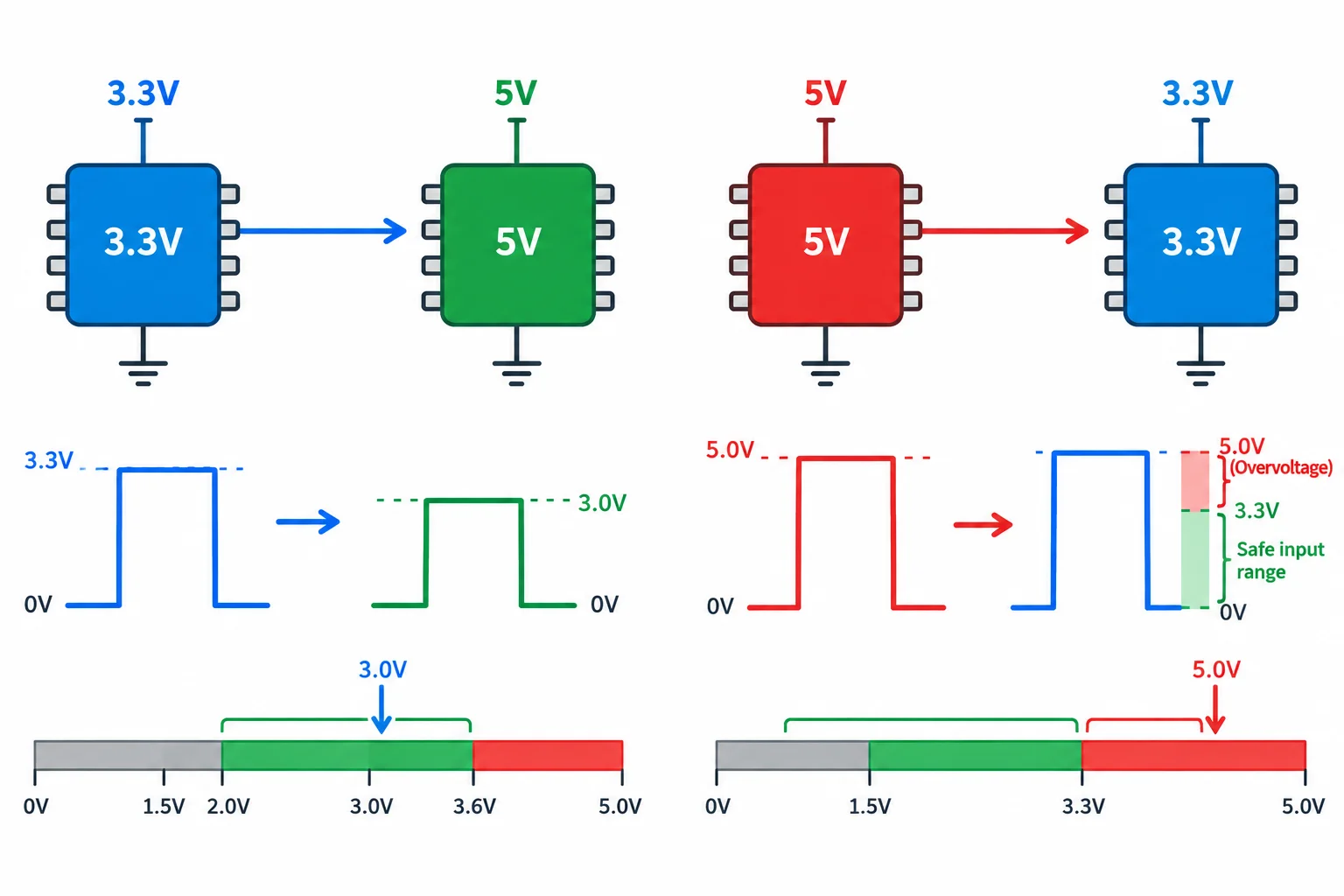

No sentido 3,3 V → 5 V, a entrada de 5 V suporta a tensão recebida, mas o alto garantido pelo transmissor não alcança o limiar alto do receptor. Portanto, o reconhecimento de 1 não é garantido.

No sentido 5 V → 3,3 V, o alto é reconhecido, porém a saída pode aplicar até 5,25 V em uma entrada que admite no máximo 3,60 V. A ligação deve ser rejeitada, mesmo que as margens lógicas sejam positivas.

Agora analise quatro ligações novas. Os identificadores são neutros de propósito: não decida apenas pela tensão nominal indicada.

Em cada caso, faça nesta ordem:

1. Compare V_OH,min com V_IH,min.
2. Compare V_OL,max com V_IL,max.
3. Compare a maior saída alta possível com o máximo permitido no pino receptor.
4. Só então emita o diagnóstico.

Todos compartilham referência comum, permanecem alimentados e atendem às condições de corrente informadas. A coluna de saída alta máxima já considera a tolerância da alimentação do transmissor.

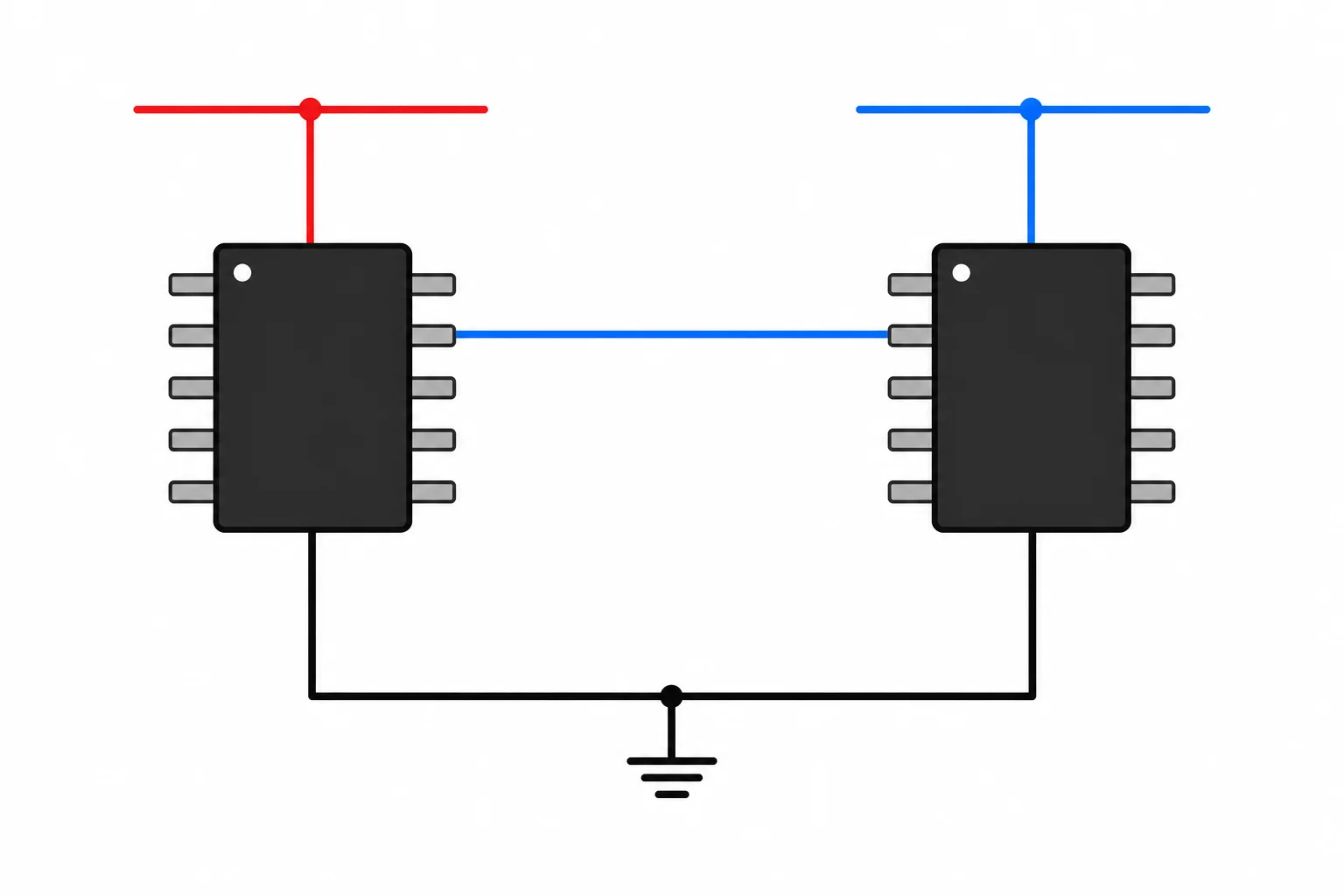

Uma ligação digital direta mede o sinal em relação a uma referência. Portanto, dois componentes precisam compartilhar uma referência de sinal, normalmente GND, para que “3,3 V” ou “0 V” tenham o mesmo significado para ambos.

Isso não exige unir os trilhos positivos: um transmissor pode usar 5 V e um receptor 3,3 V, desde que a análise anterior aprove a tolerância elétrica, os níveis lógicos e as demais condições.

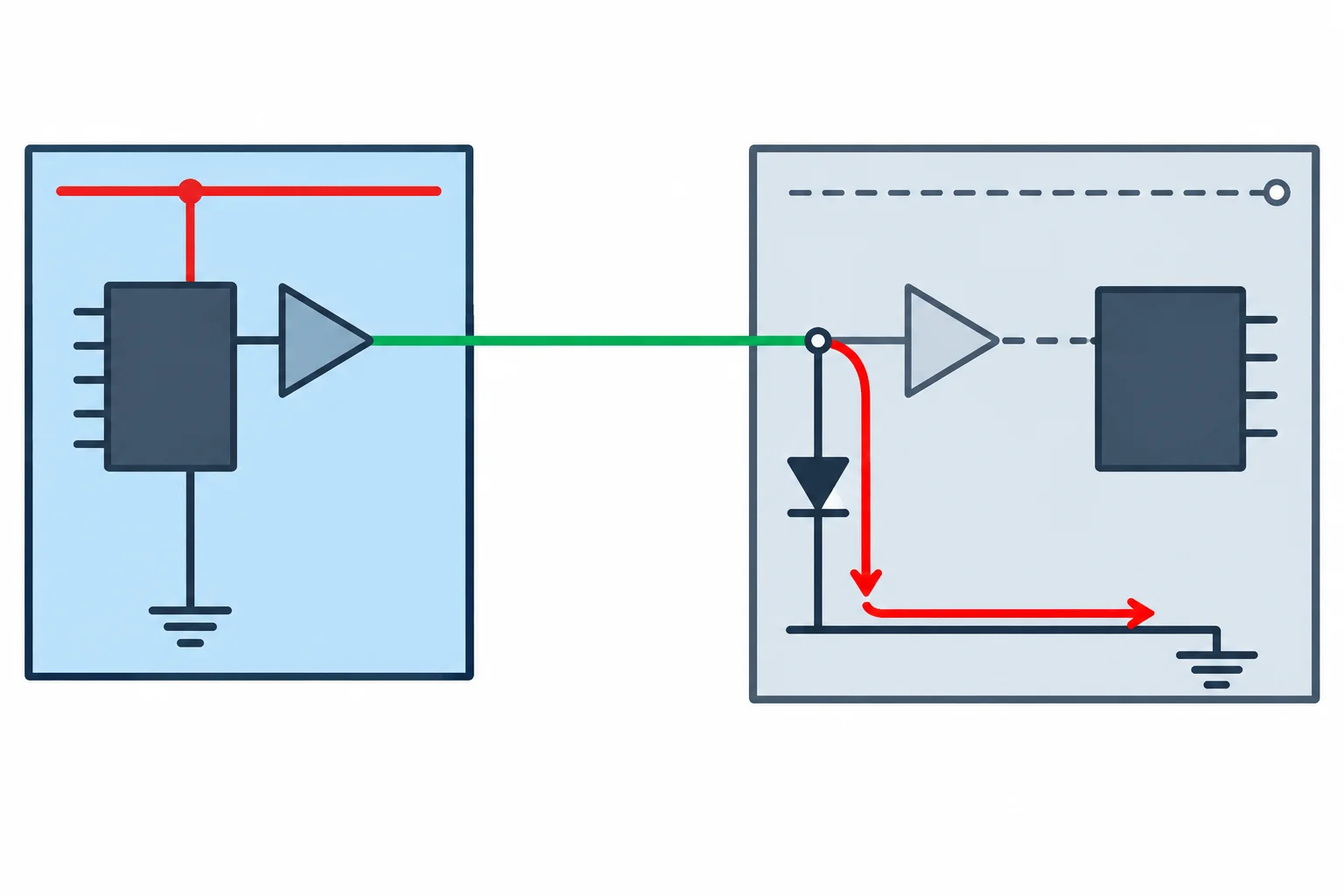

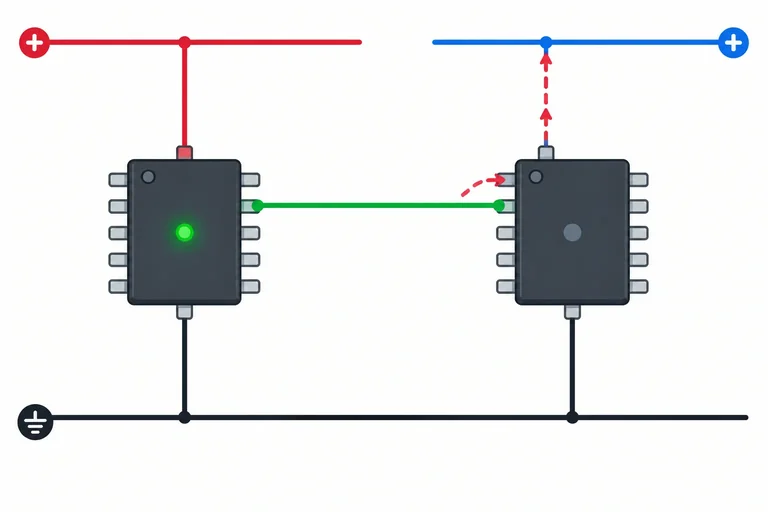

Considere uma saída de 3,3 V ligada a uma entrada cujo receptor está desligado, com sua alimentação em 0 V. Mesmo que a entrada seja tolerante a 3,3 V quando o receptor está alimentado, essa tolerância pode não valer nessa condição.

Um caminho interno de proteção pode conduzir corrente do pino de sinal para o trilho de alimentação do receptor. O circuito pode receber alimentação indireta, apresentar comportamento não garantido ou ultrapassar limites de corrente.

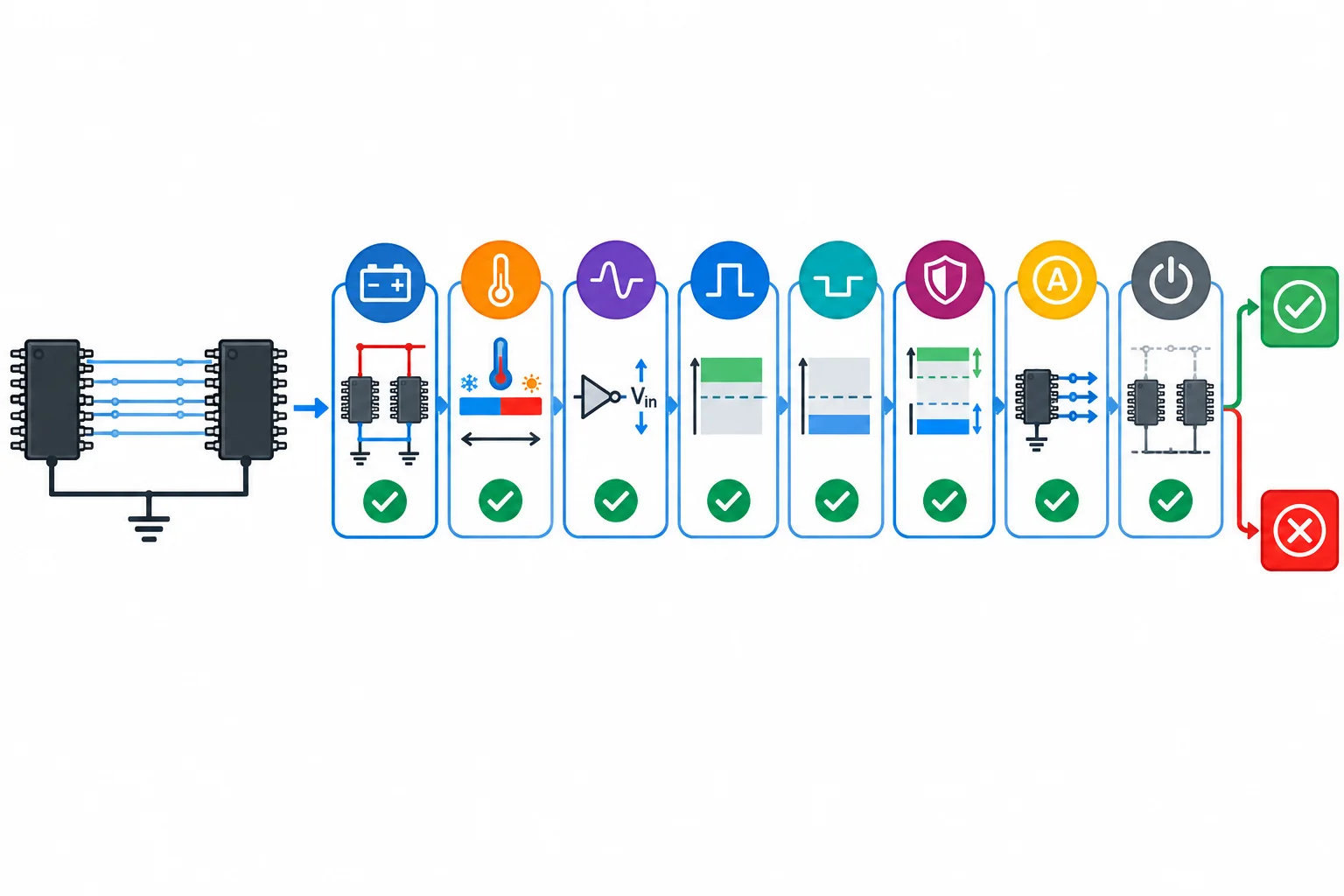

Para aprovar uma ligação digital direta, siga uma decisão em cadeia:

1. Confirme alimentação, temperatura e referência comum.
2. Verifique a faixa de tensão permitida no pino receptor e a condição com o receptor desligado, se ela puder ocorrer.
3. Compare os níveis: V_OH,min ≥ V_IH,min e V_OL,max ≤ V_IL,max.
4. Calcule NM_H e NM_L.
5. Some as correntes das entradas e confira os limites por saída e os limites totais do transmissor.
6. Registre o limite que aprova ou reprova a ligação. Se faltar um dado aplicável, não complete a análise com suposições.

A conclusão é estática: ela não comprova temporização nem define o estado de uma entrada sem acionamento.

As três ligações abaixo usam dados didáticos fictícios, porém completos para esta atividade. Todos os valores de níveis e correntes são garantidos na faixa de temperatura indicada. Os receptores permanecem alimentados durante a operação; portanto, não há análise de sinal aplicado a receptor desligado neste caso.

Use os dados da ligação A. Calcule as duas margens com os limites garantidos: NM_H = V_OH,min − V_IH,min e NM_L = V_IL,max − V_OL,max.

A síntese abaixo é o gabarito da análise estática apresentada. Ela depende dos dados e das condições declaradas nas tabelas.
