Laços de chaveamento no layout de um buck

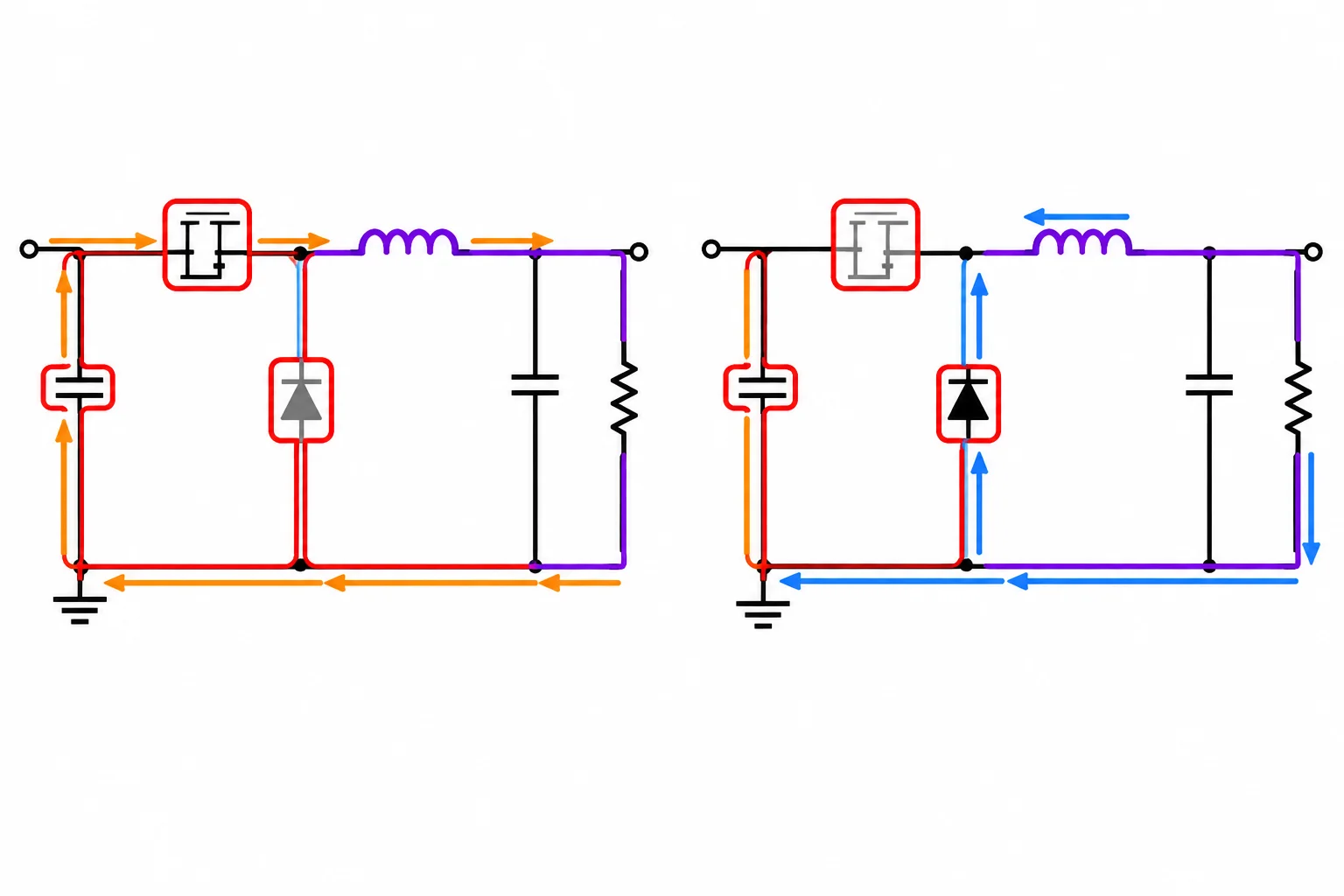

Compare os dois estados usando os mesmos nós e componentes: VIN, capacitor de entrada local (CIN), chave, nó SW, diodo, indutor e saída.

Com a chave ligada, a energia entra pelo ramo da chave e a corrente do indutor aumenta. Com a chave desligada, o diodo conduz e sustenta a corrente do indutor. Essa comparação revela quais ramos trocam corrente rapidamente na transição.

Os trechos comuns não devem entrar automaticamente no laço crítico. Em condução contínua, a corrente do indutor não salta de zero para o valor de carga a cada chaveamento: ela tem ondulação, mas permanece aproximadamente contínua.

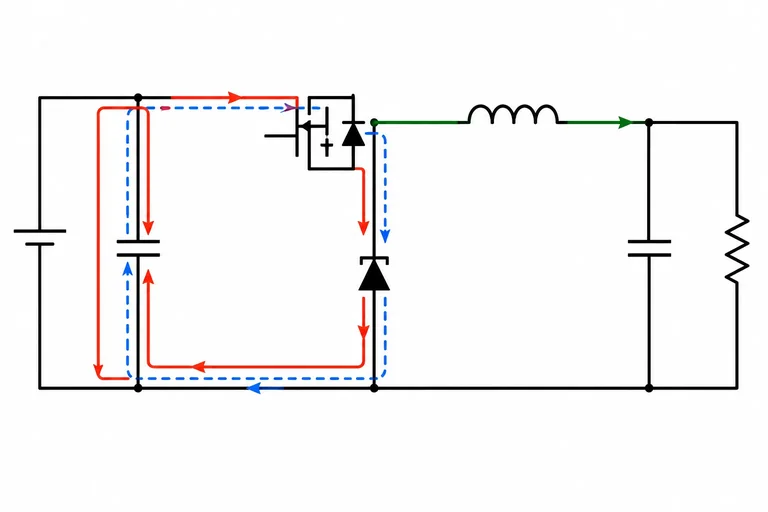

Já a corrente nos ramos da chave e do diodo é comutada de um ramo para o outro. A variação rápida desses ramos exige observar o circuito local completo, inclusive o retorno pelo terminal negativo de CIN.

Associe cada trecho à classificação mais adequada. Pense na comparação dos dois estados, não apenas em qual componente parece estar perto de SW.

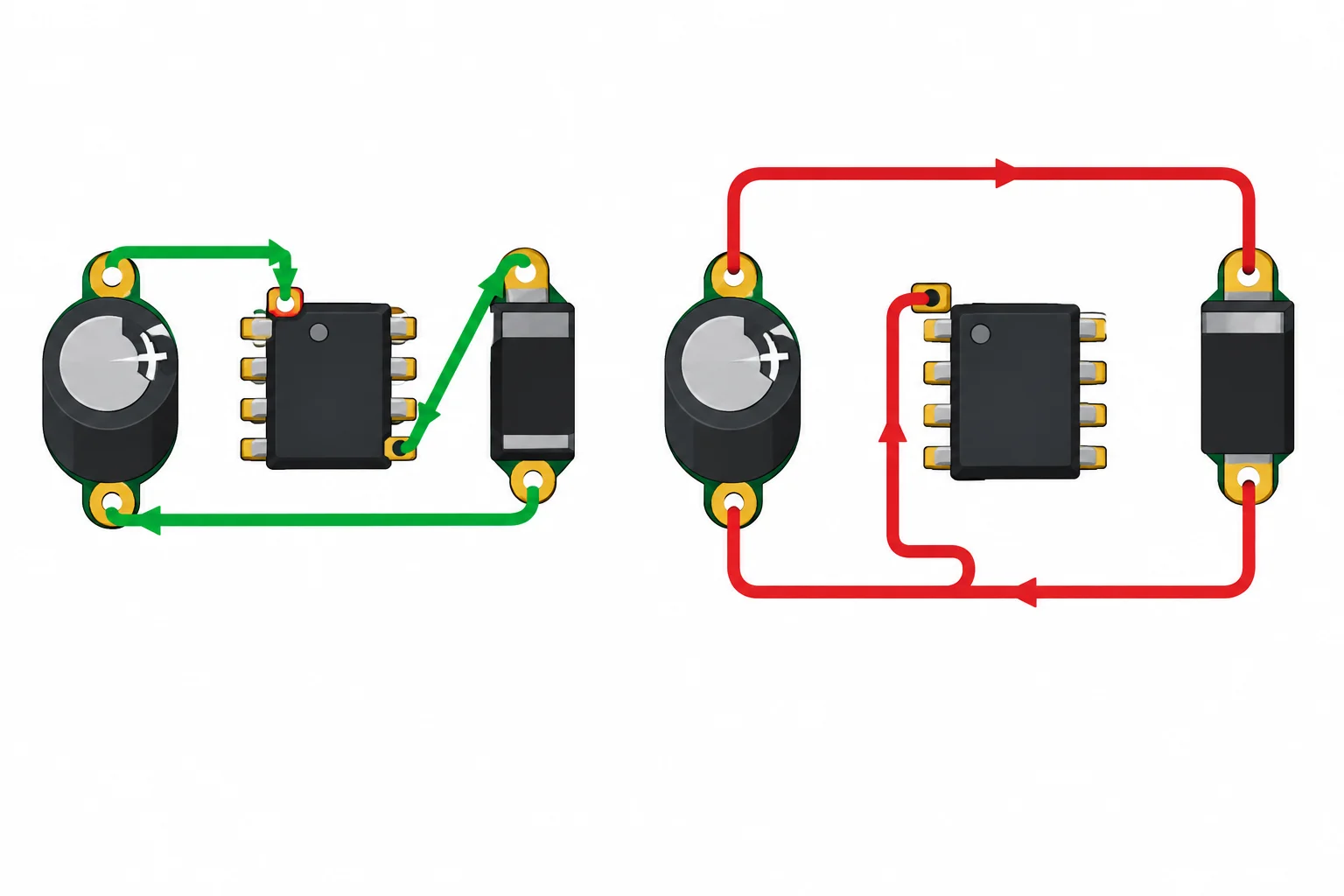

No esquema, C_IN, a chave e o diodo parecem ligados por três redes. Na placa, avalie os pads que realmente se conectam, não a distância entre os corpos dos componentes.

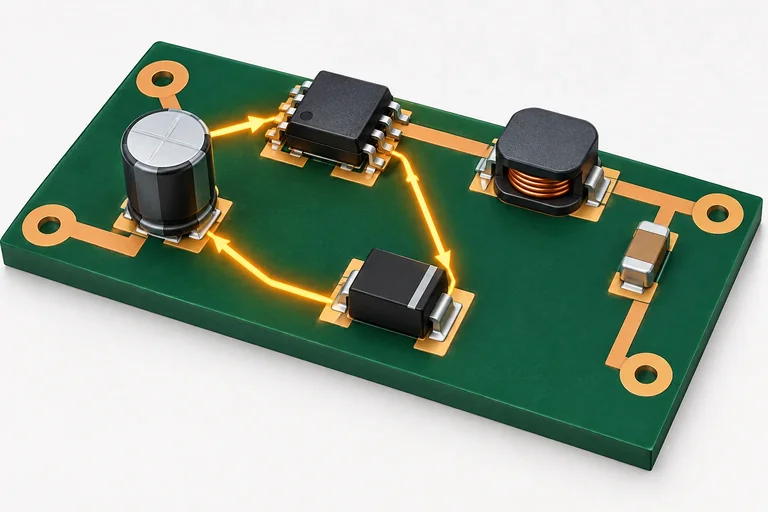

Para esse laço, confira os três lados:

1. do terminal positivo de C_IN ao terminal de entrada da chave;
2. do terminal SW da chave ao cátodo do diodo;
3. do ânodo do diodo ao terminal negativo de C_IN.

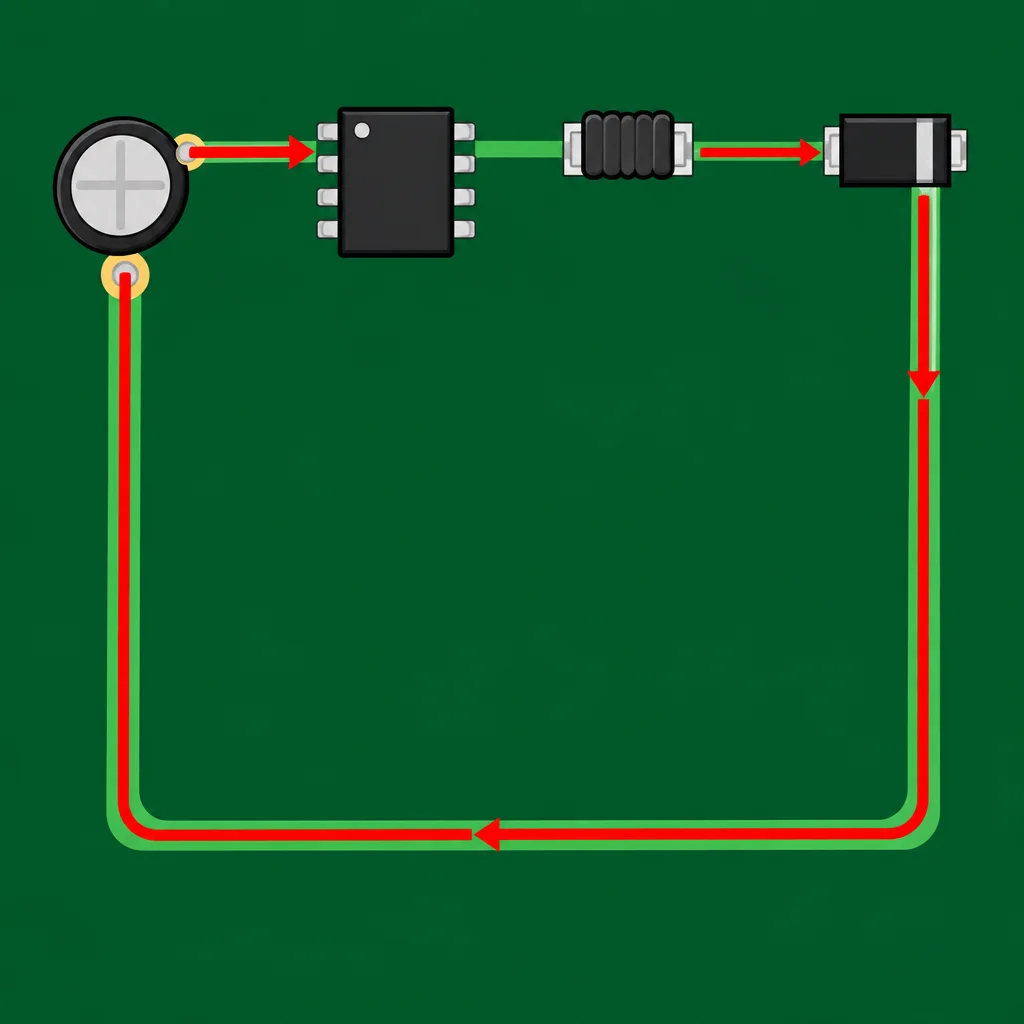

O último lado é o retorno do laço. Um capacitor colocado “ao lado” da chave não resolve se seu pad negativo alcançar o ânodo do diodo por uma trilha longa, por vias ou por um caminho estreito. A meta é aproximar e orientar os footprints para que todos esses segmentos sejam curtos e diretos.

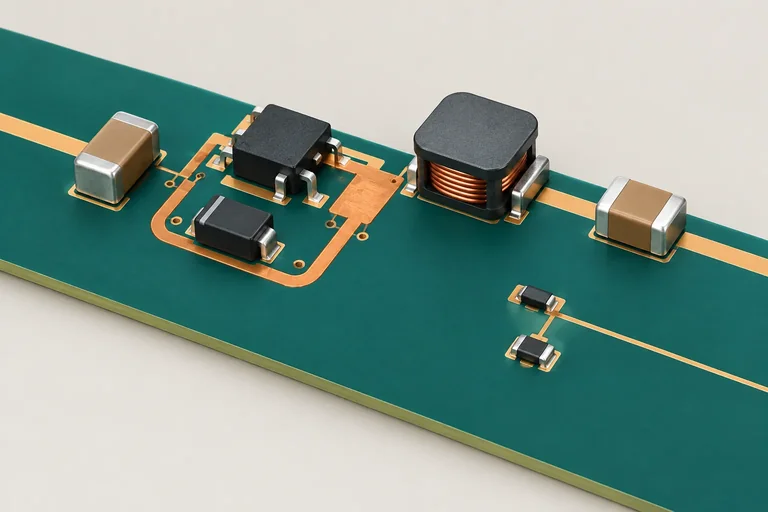

Uma disposição favorável coloca C_IN, chave e diodo como um conjunto local. Gire os componentes quando necessário para que os pads ligados entre si fiquem voltados uns para os outros. Não otimize apenas a ligação positiva de entrada: encurte também SW–diodo e diodo–C_IN−.

Compare o contorno elétrico, e não apenas o comprimento de uma trilha isolada. Desvios, estreitamentos e trechos longos aumentam a indutância parasita. Nas transições rápidas de corrente, isso favorece picos de tensão e emissão de interferência.

Mais cobre pode ser necessário para corrente ou temperatura, mas não transforma um percurso amplo em compacto. Da mesma forma, adicionar capacitância não elimina a indutância das conexões que separam o capacitor do laço.

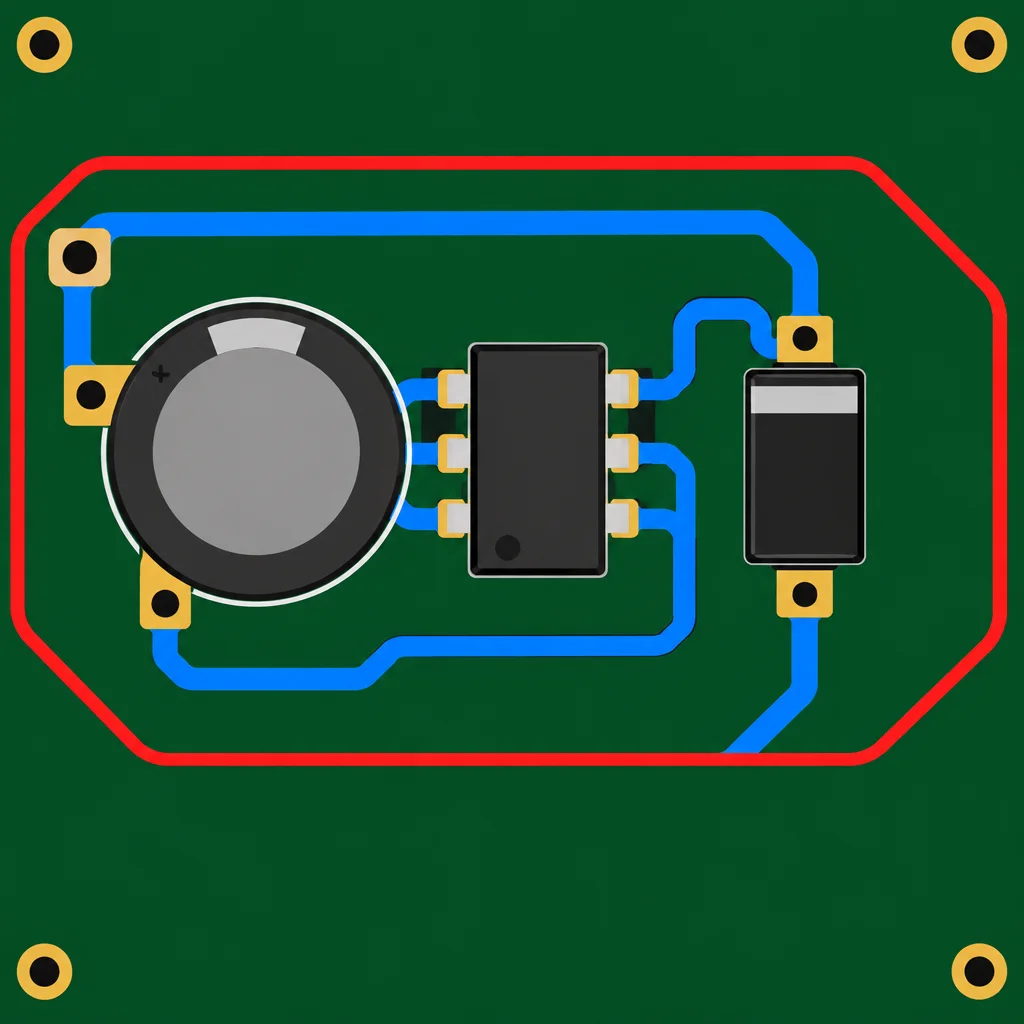

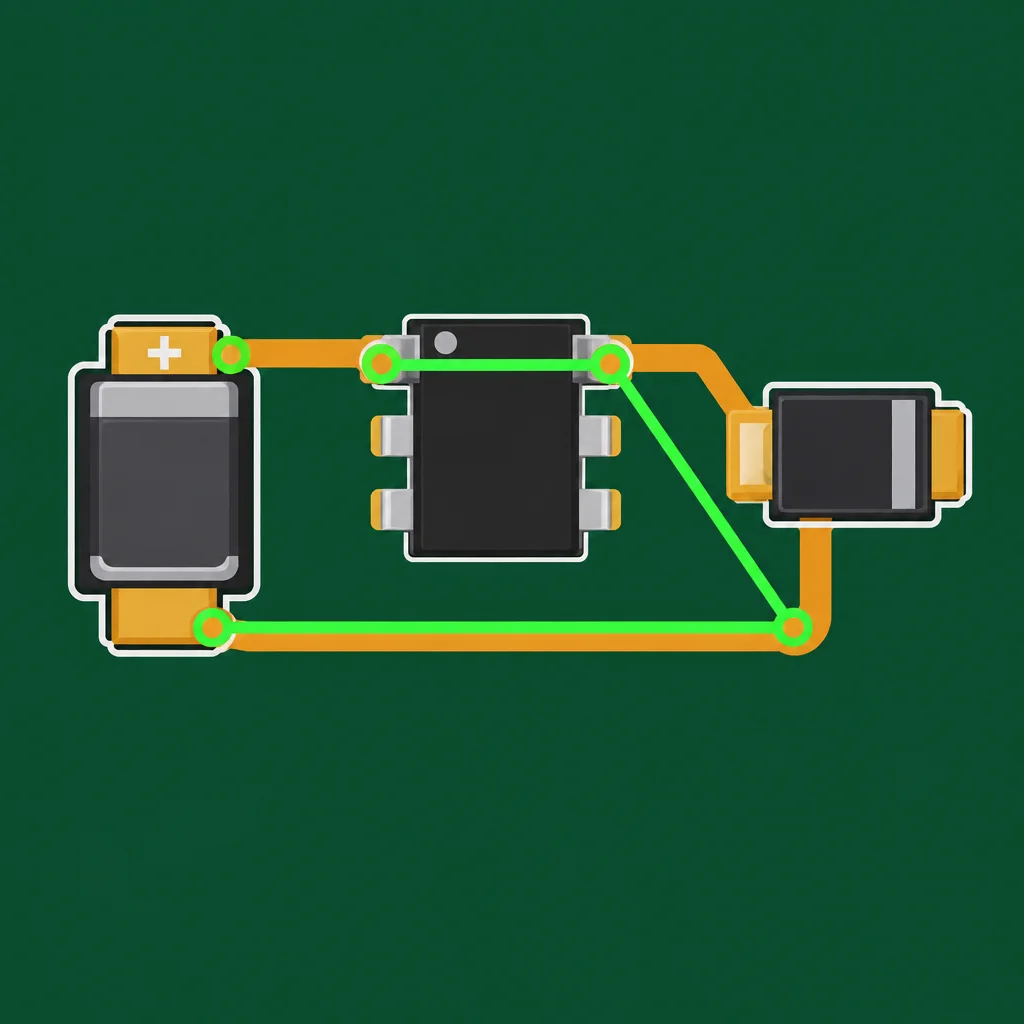

Qual arranjo reduz de fato a área do laço crítico? Considere que todos têm as mesmas conexões elétricas.

SW: um nó pequeno, mas muito ativo

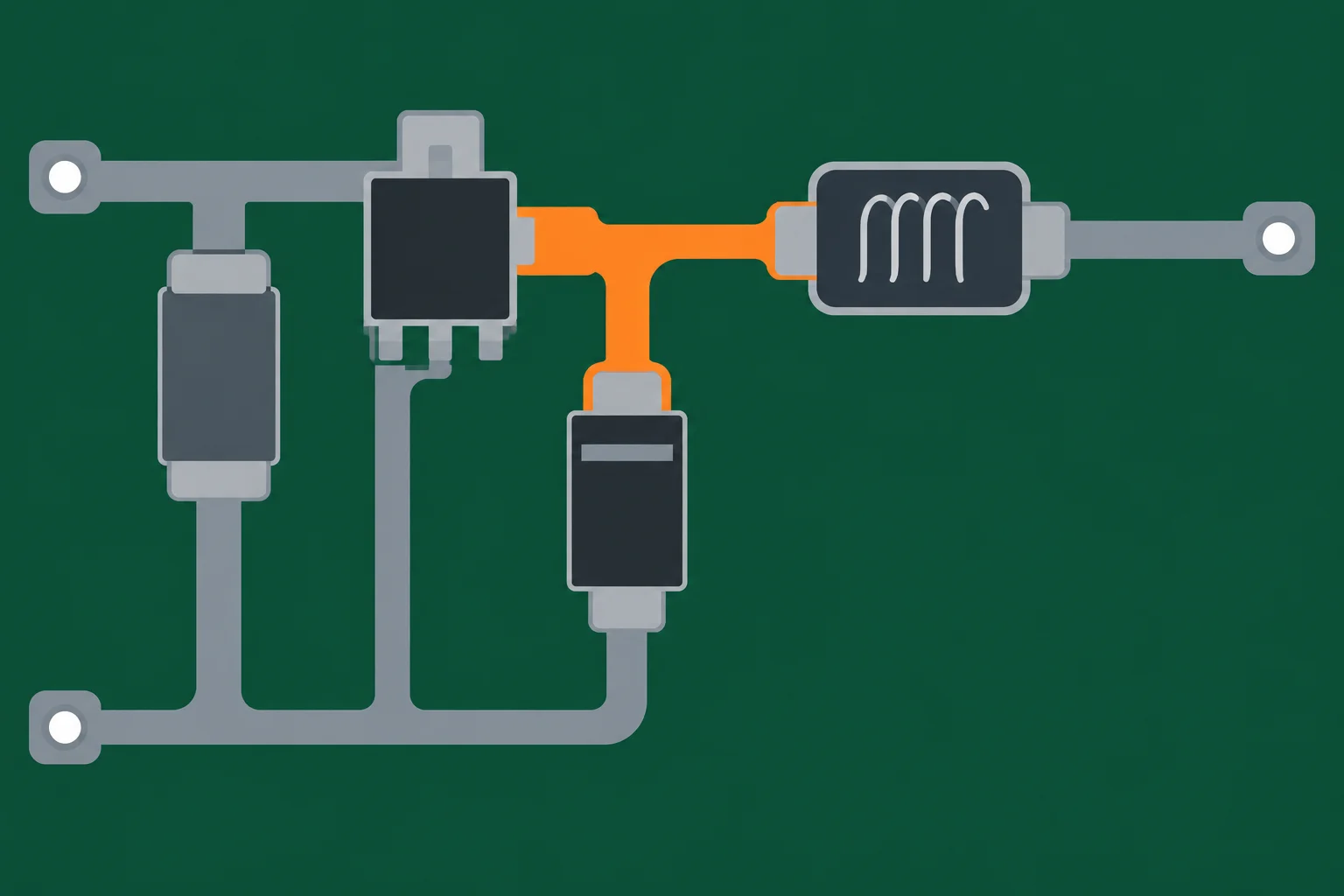

No buck não síncrono, SW é a conexão elétrica entre a chave, o cátodo do diodo e a entrada do indutor. Sua tensão muda rapidamente entre estados próximos à entrada e ao retorno durante a comutação.

Por isso, SW não deve virar uma grande “ilha” de cobre só porque conduz corrente. O objetivo é ter cobre suficiente para ligar os pads, suportar a corrente e atender à necessidade térmica indicada para o componente, mas sem estender esse nó além do necessário.

Dois problemas relacionados, porém diferentes

No step anterior, a prioridade foi compactar o laço de corrente pulsante: capacitor de entrada, chave, diodo e seus retornos.

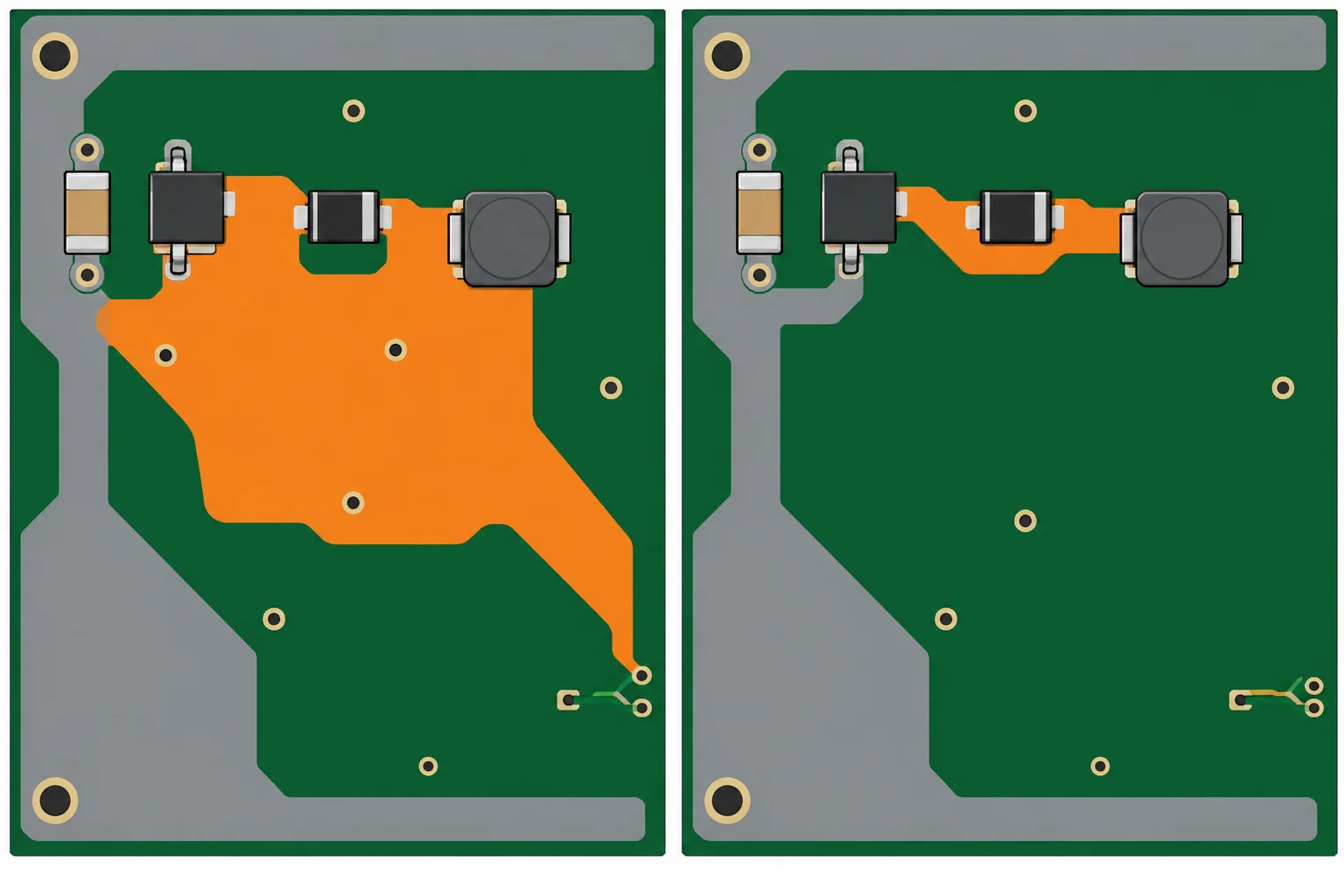

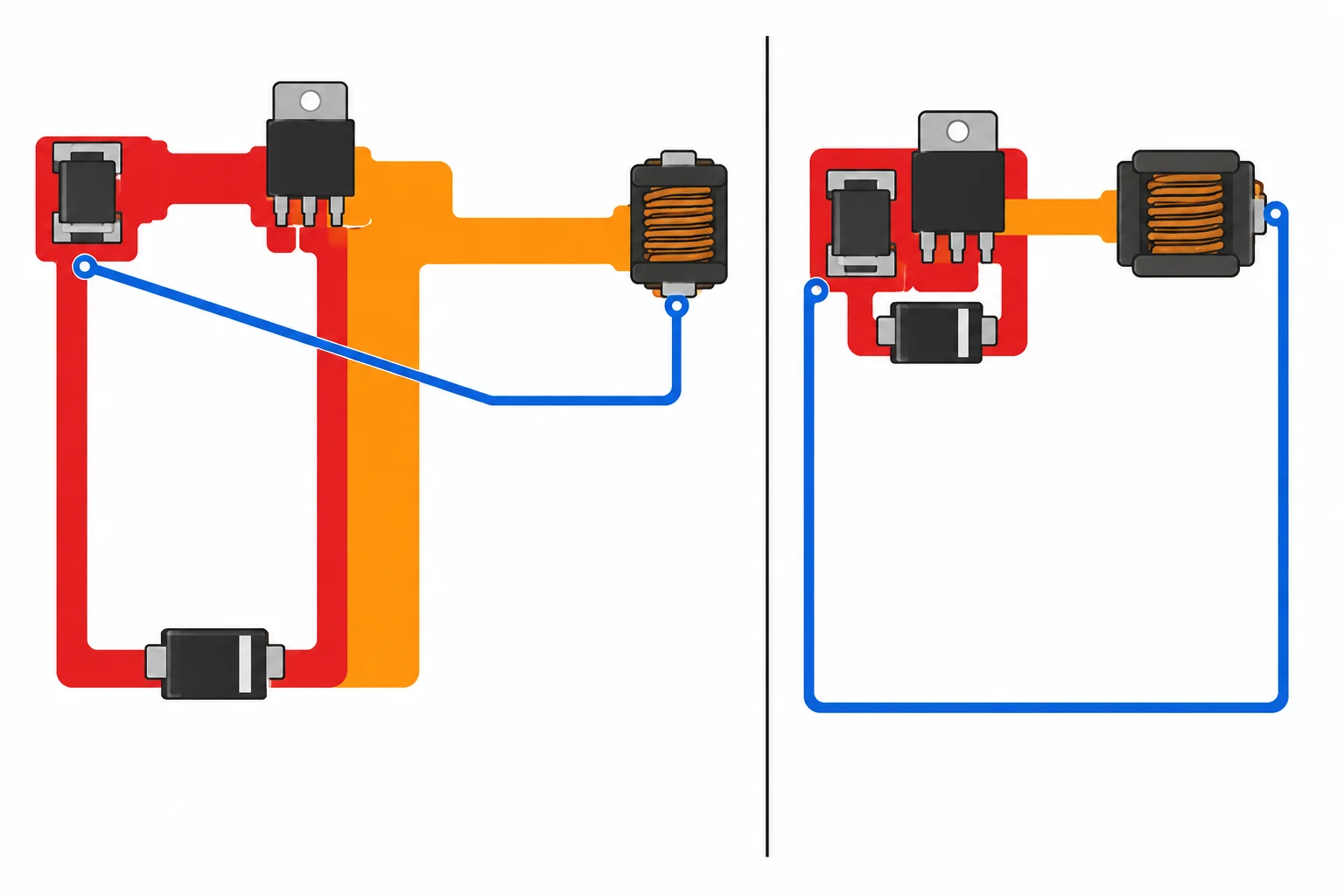

Agora, observe também a extensão do nó SW. Mesmo com o laço compacto, uma trilha larga e longa — ou uma zona de cobre que atravessa a placa — aumenta a região cuja tensão varia rapidamente.

Assim, uma disposição pode ter componentes próximos e ainda ser ruim se transformar SW em uma área grande perto de circuitos sensíveis.

Entradas de medição e controle são especialmente vulneráveis quando sua trilha passa perto de SW, segue paralela a ela por um trecho ou cruza a região em outra camada.

Prefira manter esses trajetos fora da vizinhança de SW, mesmo que isso torne o caminho geométrico um pouco menos direto. O percurso da realimentação será definido no próximo step; por enquanto, trate qualquer entrada sensível como algo que não deve acompanhar a região comutada.

Realimentação mede um ponto — não apenas uma rede

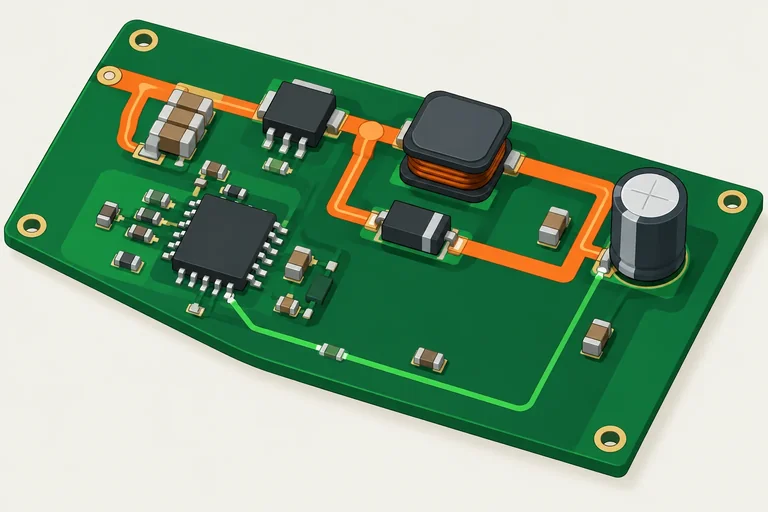

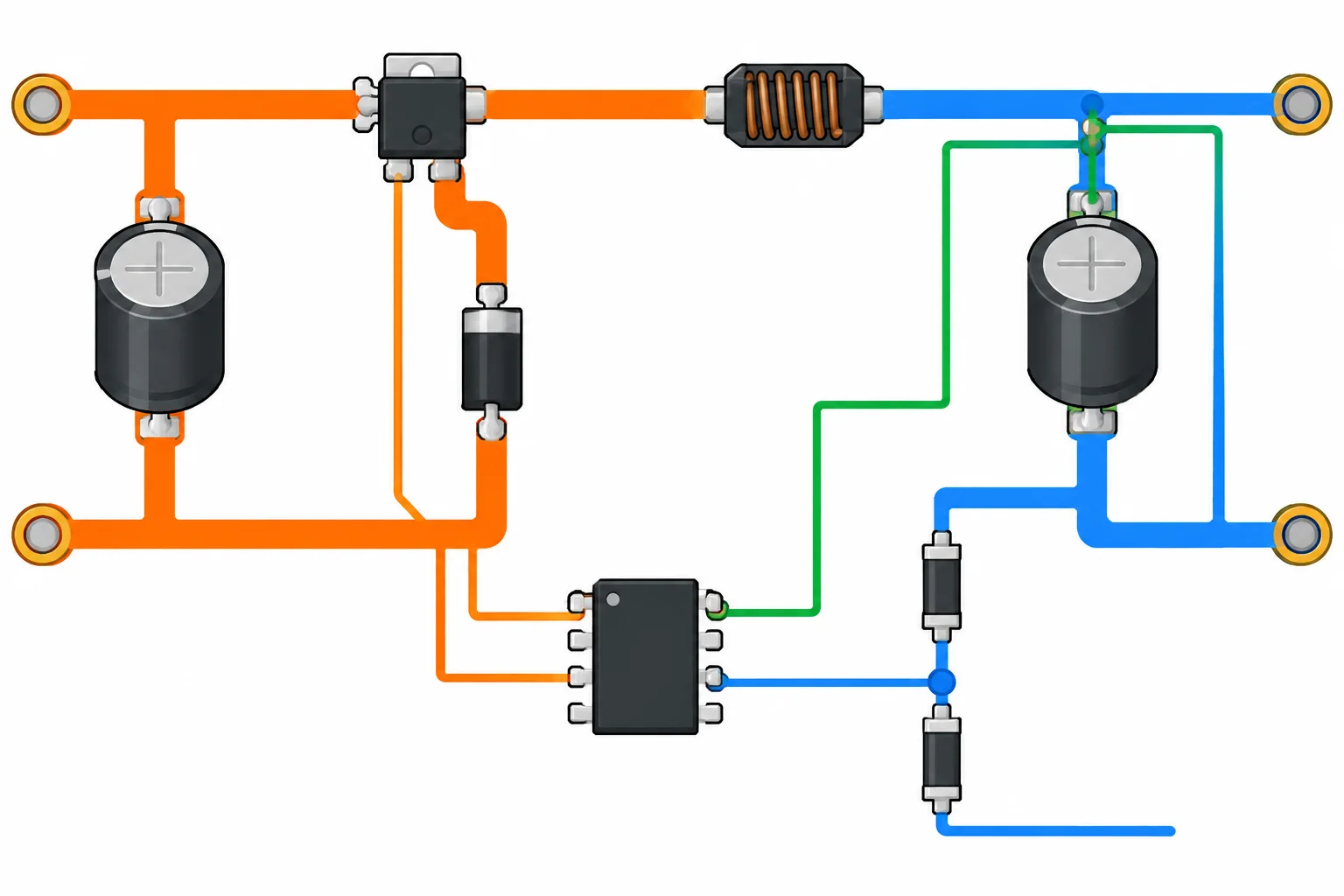

A tensão que chega ao pino FB representa o ponto de saída escolhido pelo layout. Em um buck não síncrono, a tomada costuma ficar após o indutor, junto ao terminal positivo do capacitor de saída, quando essa for a indicação da folha de dados.

Não tome FB no nó SW nem antes do indutor: esses pontos não são a saída filtrada. O divisor resistivo transforma a tensão de saída na tensão que o regulador compara internamente.

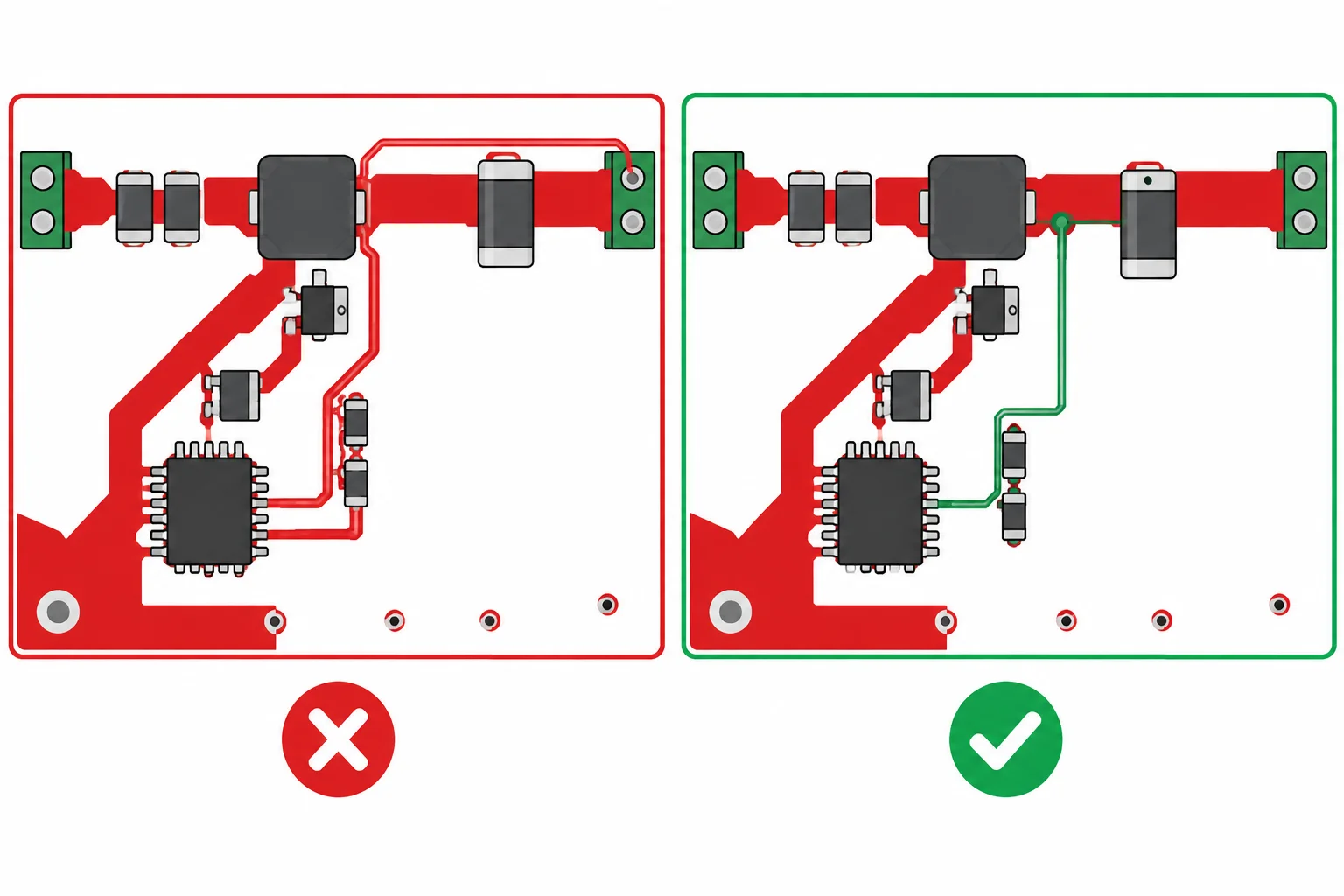

Queda no cobre também entra na medição

Um trecho que conduz a corrente da carga possui queda de tensão. Se a tomada de FB estiver no fim desse trecho compartilhado, o regulador poderá “ver” uma tensão diferente daquela no ponto de saída pretendido.

Por isso, diferencie:

• Caminho de potência: leva corrente para a carga e pode ter queda de tensão variável.
• Conexão de sensoriamento: deriva do ponto de medição escolhido e conduz corrente desprezível do circuito de FB.

A conexão dedicada não elimina todas as limitações do projeto; ela evita incluir desnecessariamente uma queda de um trecho de potência na leitura.

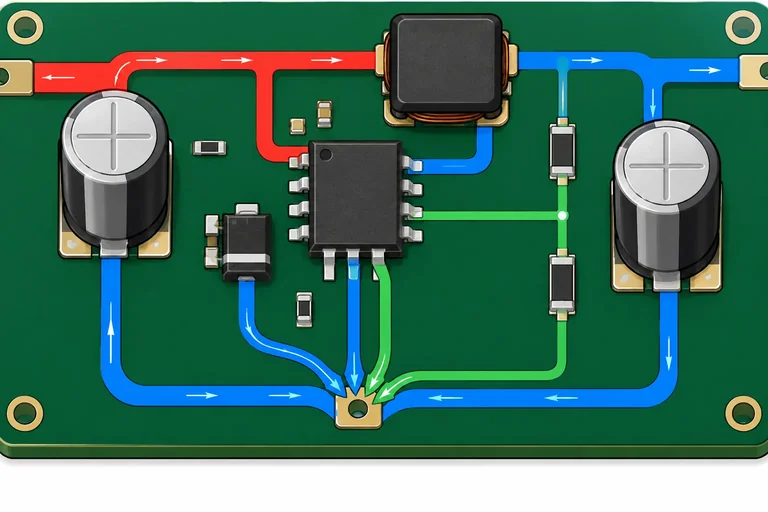

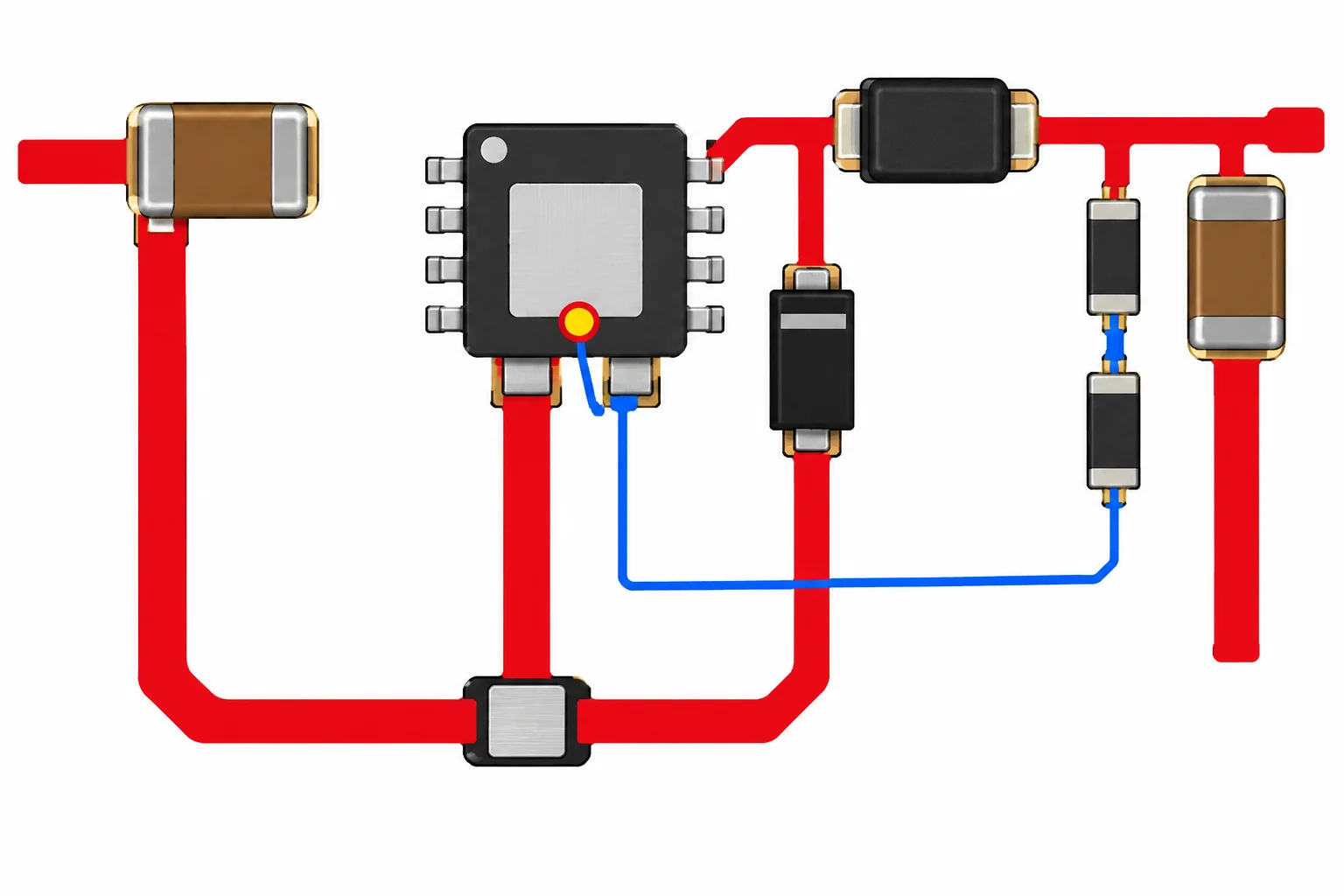

O retorno não é um detalhe separado do buck: ele fecha cada percurso de corrente. O retorno do laço pulsante de entrada e do diodo deve permanecer local ao seu caminho de potência. Já a referência do divisor de realimentação e dos circuitos de controle não deve compartilhar um trecho pelo qual passa essa corrente pulsante.

Em alguns reguladores, os pinos ajudam a identificar essa separação:

• PGND costuma ser a referência associada à potência e à comutação.
• AGND costuma ser a referência dos circuitos analógicos e de controle.

Esses nomes descrevem uma função, não uma regra de conexão que valha para qualquer CI. Há reguladores com um único GND, outros com pad exposto ligado a uma referência específica e outros com recomendações próprias para cada encapsulamento.

Antes de copiar um layout de referência, leia-o como uma especificação elétrica. A aparência — por exemplo, duas regiões de cobre parecidas — não informa sozinha quais pads estão unidos nem por onde a corrente retorna.

Confira a folha de dados e o layout de referência do mesmo código do componente e encapsulamento. Procure a função dos pinos, a ligação do pad exposto e a instrução explícita sobre os capacitores, o divisor e os retornos. Uma variante do CI ou outro encapsulamento pode mudar essas conexões.

Caso didático. Um regulador em QFN informa no layout de referência: “conecte o negativo de CIN e o ânodo do diodo ao retorno de potência local; conecte o resistor inferior do divisor ao AGND; una AGND e PGND no pad exposto”. O objetivo é impedir que a corrente pulsante percorra o retorno do divisor.

Qual proposta respeita essa instrução?

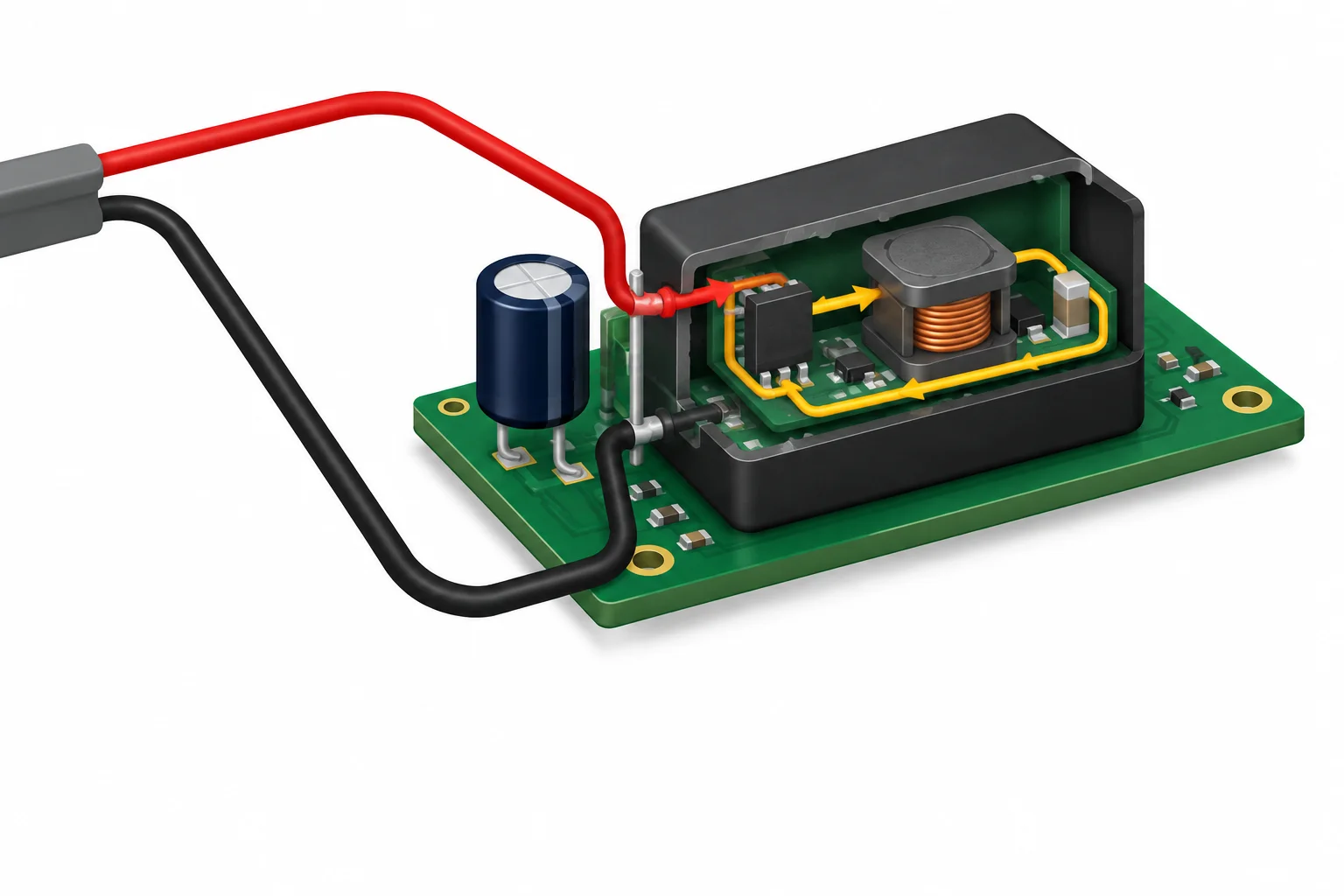

Um módulo não elimina automaticamente as decisões de layout: ele apenas desloca a fronteira do que está sob responsabilidade da sua placa. O encapsulamento pode já conter a chave, o diodo (ou retificação síncrona), o indutor e parte do capacitor de entrada. Esses trechos internos não podem ser reorganizados externamente.

Porém, os pinos de entrada, os capacitores exigidos fora do módulo, os caminhos até a fonte e seus retornos continuam sendo parte do conjunto. Avalie o laço até onde a documentação define a fronteira interna do módulo.

Antes de posicionar um módulo, consulte a folha de dados e o layout de referência da versão exata. Não conclua pela aparência que todos os capacitores necessários já estão integrados.

Procure especialmente: componentes internos declarados; capacitância externa mínima ou recomendada; distância máxima ou posicionamento indicado para os capacitores; conexão de retorno; restrições de cobre, área livre e dissipação. Siga essas instruções específicas em vez de aplicar uma regra genérica.

Considere o Módulo A da tabela: ele declara um capacitor de entrada interno, mas é alimentado por um cabo longo. Julgue a afirmação.

Agora considere o Módulo B: sua documentação exige um capacitor cerâmico externo junto aos pinos VIN e GND.

Caso de revisão

Você vai recriar um desenho conceitual, não uma placa roteada, em um editor de desenho que já tenha no computador (ou no editor de placas apenas como posicionamento de blocos).

O conversor é um buck não síncrono fictício de baixa tensão. A documentação deste componente fictício determina que CTRL_GND (retorno do pino de controle e da base do divisor) encontre PGND exatamente no pad negativo de CIN. Preserve essa exigência no desenho.

No arranjo inicial, os componentes estão espalhados: CIN fica à esquerda; a chave Q no alto-centro; o diodo D embaixo à direita; L e COUT ficam à direita; o CI de controle e o divisor ficam no canto inferior esquerdo. Não redesenhe o circuito: mova e gire os blocos mantendo cada rede indicada na tabela.

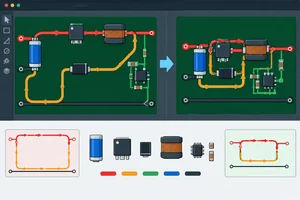

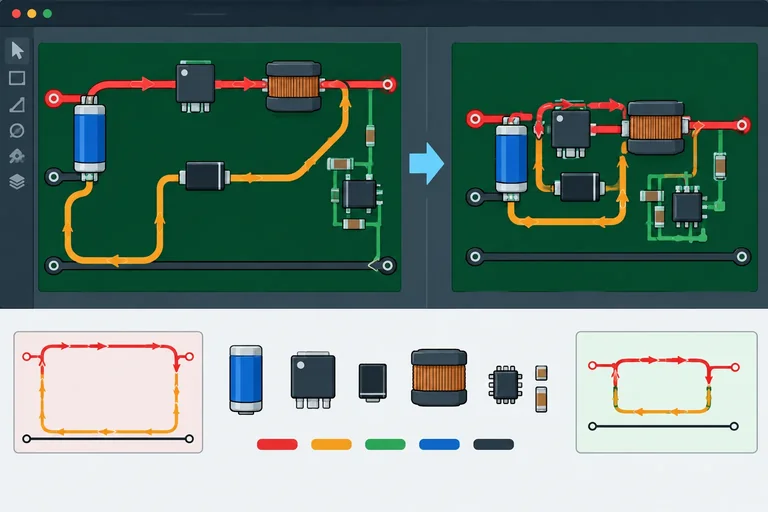

O desenho à esquerda representa o problema: os três lados do laço CIN–Q–D ficam separados, SW se alonga até o indutor e a conexão FB atravessa a região de comutação. À direita está a relação espacial que sua proposta deve buscar: CIN, Q e D compactos; SW curto somente até L; divisor e CI fora dessa região.

Não copie coordenadas: use a imagem para comparar relações elétricas e físicas.

Faça o desenho local

1. Crie blocos nomeados CIN, Q, D, L, COUT, CI, R1 e R2 e marque seus terminais com as redes da tabela.
2. Desenhe o arranjo inicial descrito e conexões simples entre os terminais. Isso será sua referência de comparação.
3. Reorganize os blocos: coloque CIN, Q e D de modo que VIN e PGND completem um laço local curto pelos pads; aproxime o cátodo de D da saída SW de Q.
4. Conecte L à região SW com a menor extensão necessária. Mantenha COUT após L, na rede VOUT.
5. Posicione CI, R1 e R2 fora da região SW. Leve VOUT ao divisor por uma conexão dedicada; deixe o trecho FB curto entre divisor e CI.
6. Leve CTRL_GND ao pad negativo de CIN, como exige este caso, sem fazê-lo compartilhar um trecho longo com o retorno pulsante.

Use linhas de cores diferentes para VIN, PGND, SW, VOUT, FB e CTRL_GND. O objetivo é tornar os caminhos inspecionáveis, não escolher larguras de trilha ou concluir o roteamento.

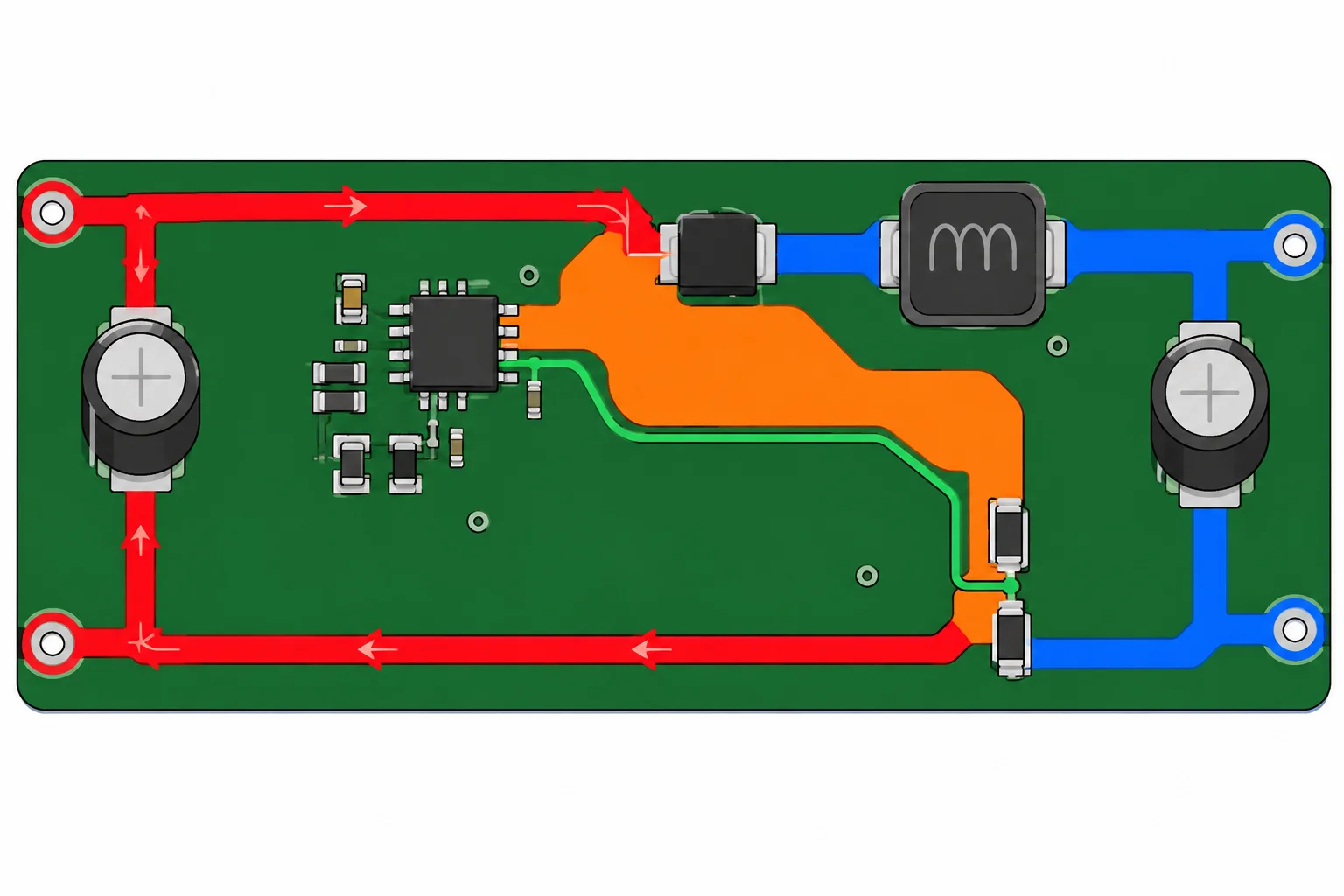

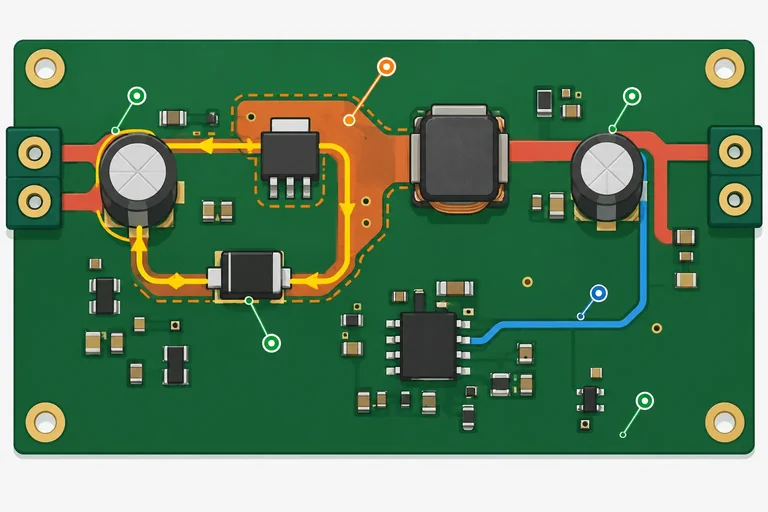

Revisão final: procure mecanismos, não apenas componentes

Em um novo layout de buck não síncrono, faça uma inspeção em cinco perguntas:

1. Laço diferencial: o capacitor de entrada local, a chave e o diodo formam um percurso compacto, incluindo a ida e o retorno?
2. Retorno: o ânodo do diodo chega ao negativo de entrada por um caminho curto, sem desvio ou gargalo?
3. SW: o nó entre chave, cátodo do diodo e indutor tem somente o cobre necessário?
4. FB: a tomada vem da saída após o indutor e chega ao pino de realimentação sem passar perto de SW?
5. Referência de controle: os retornos seguem a recomendação do componente exato?

Priorize primeiro o defeito que cria maior acoplamento: normalmente um laço pulsante amplo ou um retorno longo. Depois limite SW e proteja a medição.
