Impedância em circuitos RC e RL

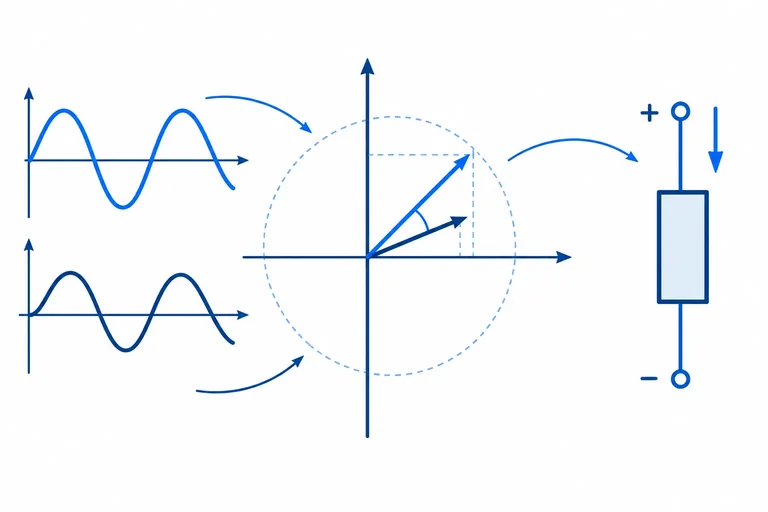

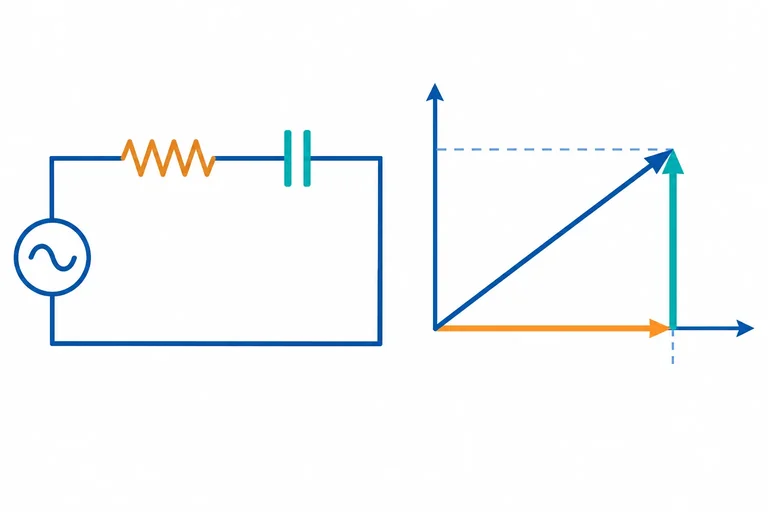

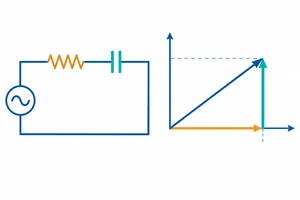

No regime senoidal permanente, tensão e corrente de mesma frequência podem ser representadas por fasores. A impedância relaciona esses dois fasores:

Z = V / I

Ela é medida em ohms (Ω), como a resistência, mas pode conter também uma relação de fase. Portanto, Z não é uma tensão nem uma corrente instantânea: é uma razão complexa entre os fasores escolhidos.

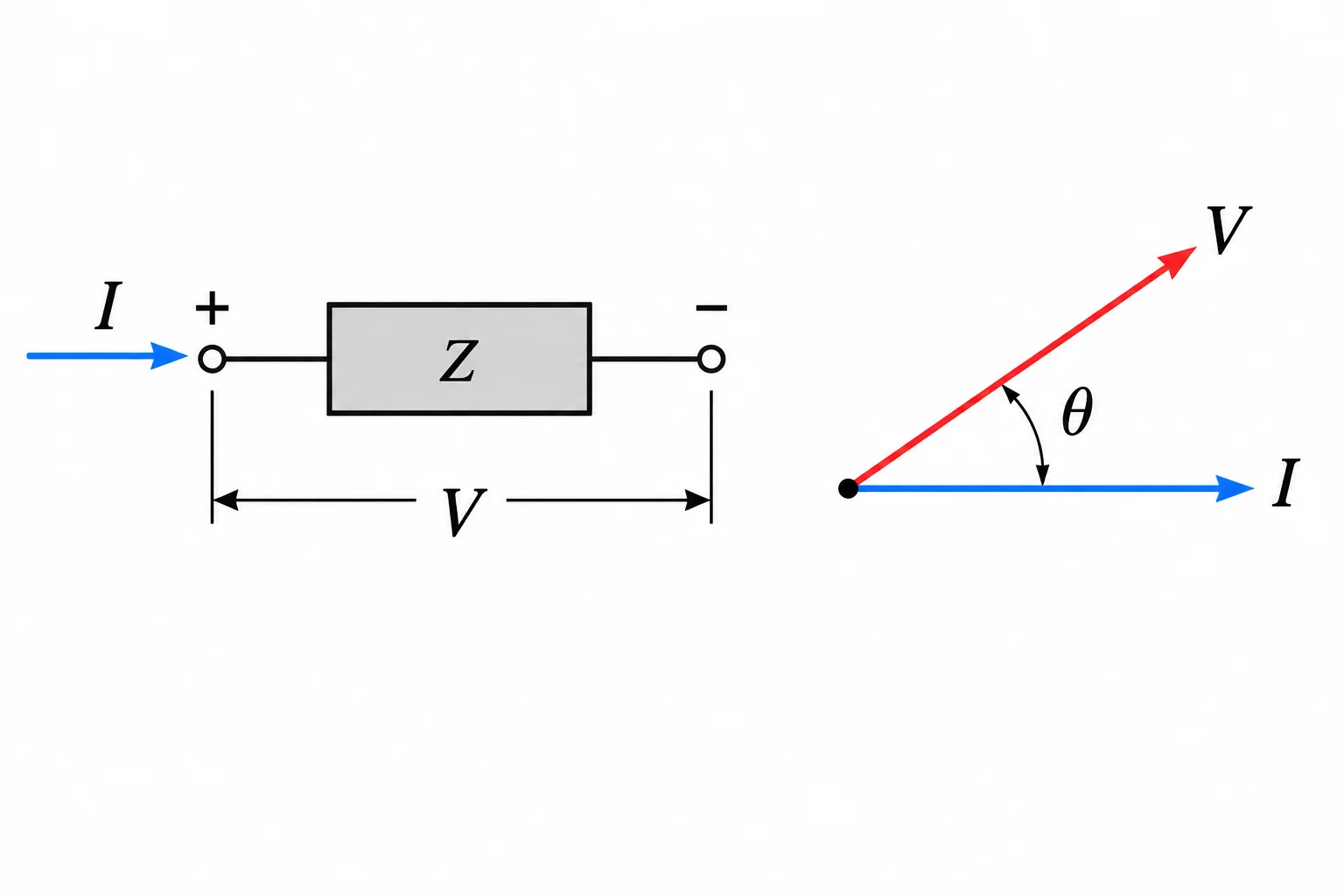

Use referências coerentes: marque a tensão do componente com + no terminal onde a corrente de referência entra e − no outro. Com essa convenção, vale diretamente V = Z × I.

Na forma retangular, escrevemos:

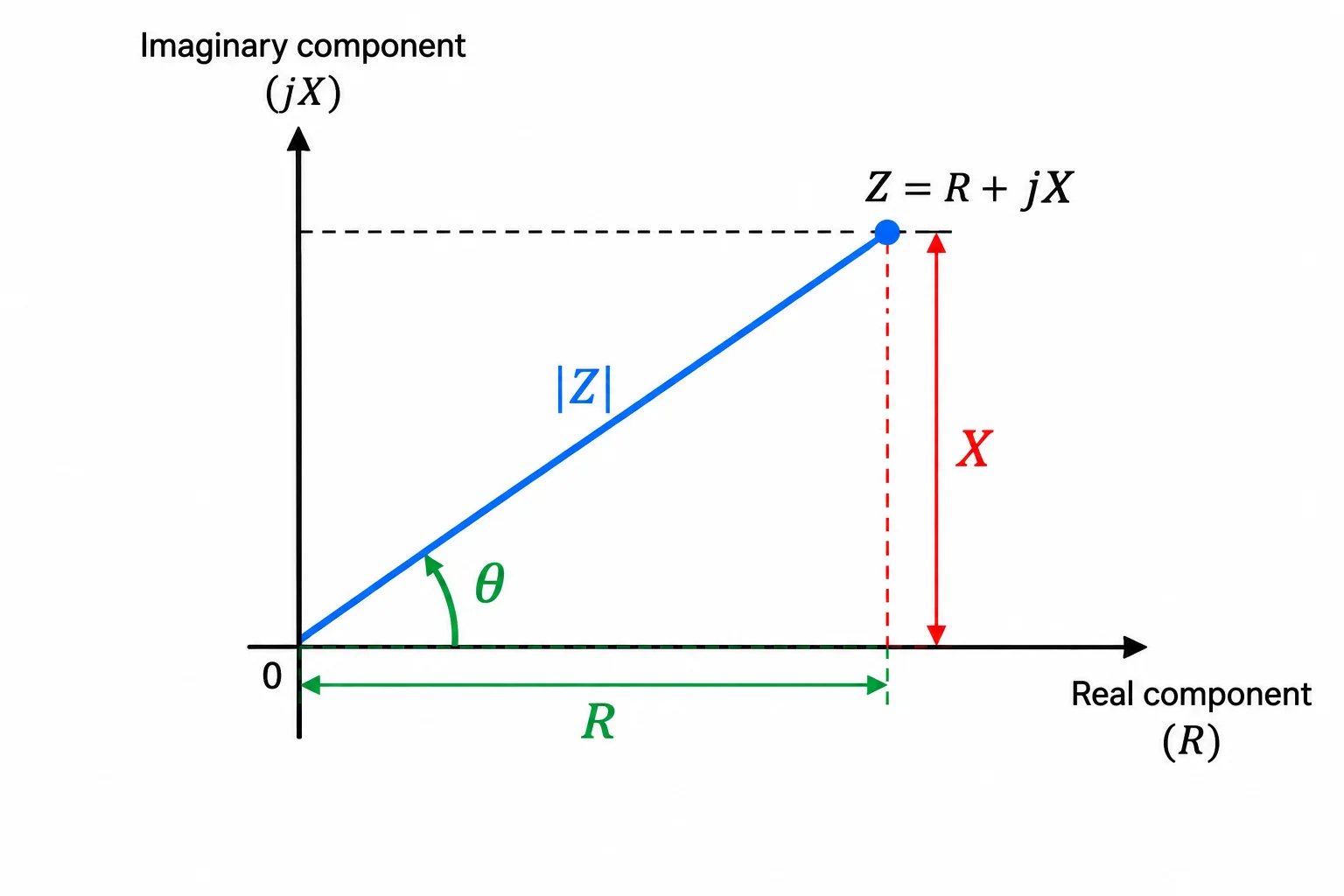

Z = R + jX

• R é a parte real, associada à resistência.
• X é a reatância, a parte imaginária.
• O sinal de X importa: uma impedância pode estar acima ou abaixo do eixo real.

Na forma polar:

Z = |Z| ∠ θ

O módulo e o ângulo vêm da própria razão fasorial:

|Z| = |V| / |I|

θ = ∠V − ∠I

Assim, θ informa a fase da tensão em relação à corrente, segundo as referências adotadas.

Associe cada elemento da expressão Z = R + jX = |Z| ∠ θ ao significado elétrico correspondente.

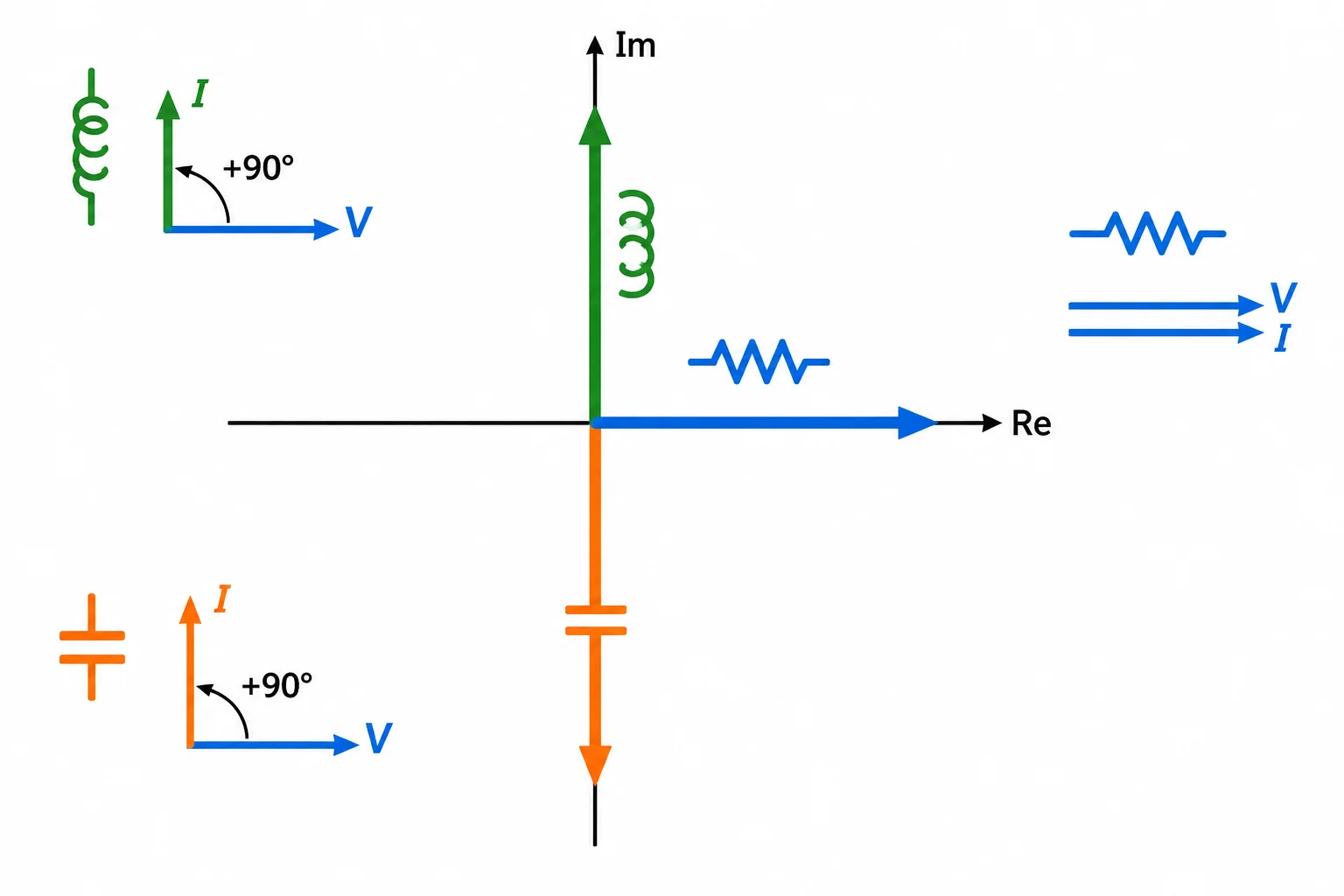

Para senoides em regime permanente com f > 0, cada componente ideal tem uma impedância:

• Resistor: Z_R = R
• Indutor: Z_L = jωL = jX_L
• Capacitor: Z_C = 1/(jωC) = −j/(ωC) = jX_C

Use ω = 2πf, em rad/s. A impedância é medida em ohms (Ω).

A parte imaginária é a reatância X. Atenção ao sinal: no indutor, X_L = ωL > 0; no capacitor, X_C = −1/(ωC) < 0. Já o módulo da reatância capacitiva é positivo: |X_C| = 1/(ωC).

Resultado do exemplo

Em uma associação em série, todos os componentes conduzem a mesma corrente fasorial. Por isso, as quedas de tensão se somam e a impedância equivalente é a soma complexa das impedâncias:

Z_total = Z₁ + Z₂ + ...

Não some apenas os módulos: primeiro, some as partes real e imaginária.

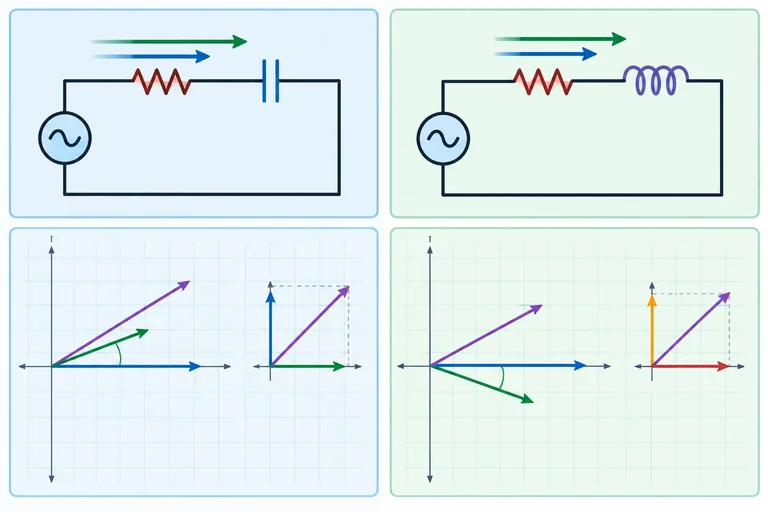

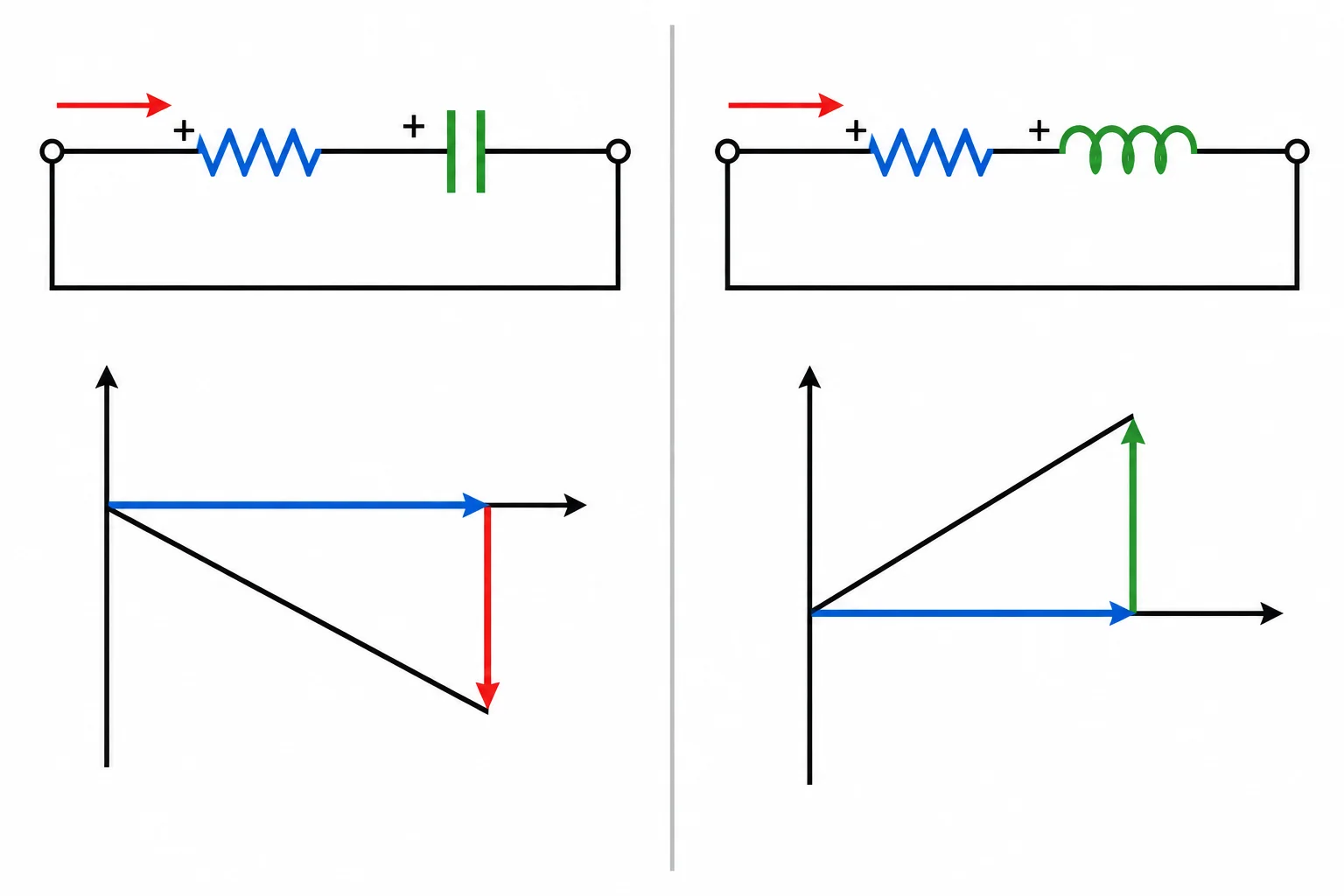

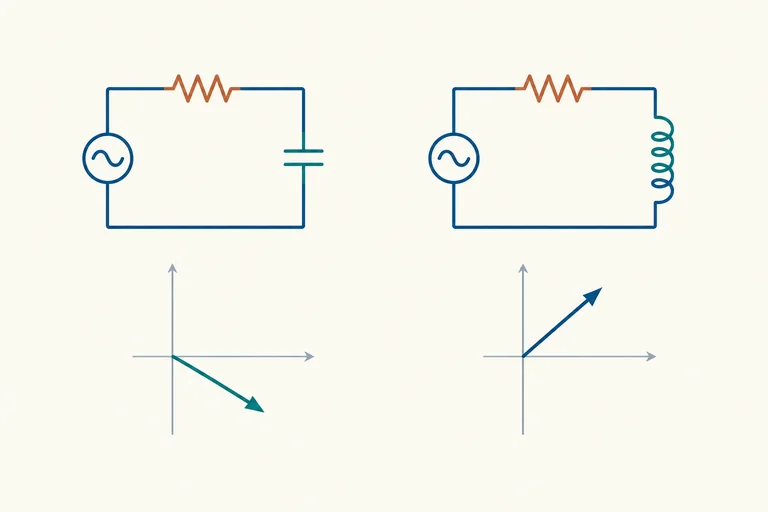

• RC série: Z_total = R − j/(ωC) = R + jX_C
• RL série: Z_total = R + jωL = R + jX_L

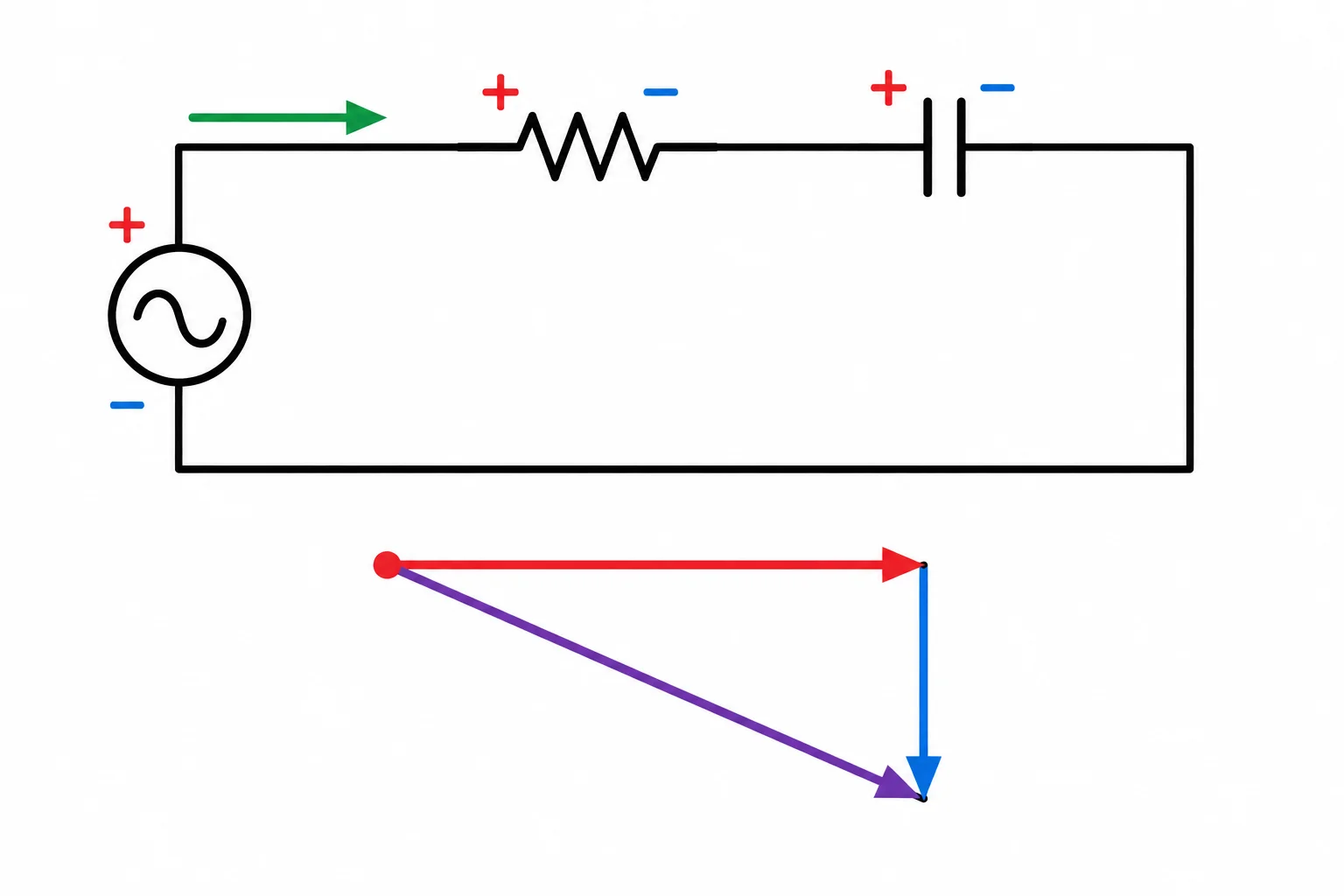

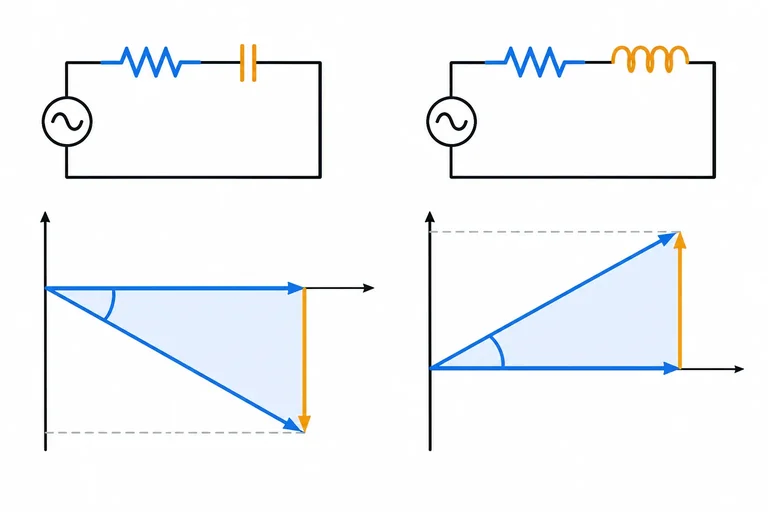

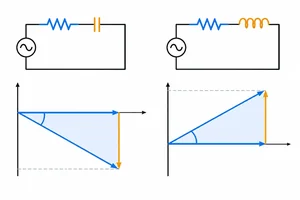

Assim, um RC tem parte imaginária negativa; um RL, positiva. Considere as tensões de cada componente com polaridade positiva no terminal em que a corrente de referência entra.

Em regime senoidal permanente, aplique a Lei de Ohm ao circuito completo:

I = V_fonte / Z_total

Os fasores nesta trilha usam valores eficazes. Ao dividir na forma polar:

• |I| = |V_fonte| / |Z_total|
• ∠I = ∠V_fonte − ∠Z_total

Portanto, a impedância total determina tanto o valor eficaz da corrente quanto sua defasagem em relação à fonte. Use sempre a mesma referência de fase para os dois fasores.

Para um circuito RL série com a mesma fonte, se Z_total = 1,00 kΩ ∠ +36,9°, a corrente será:

I = (10 ∠ 0°) / (1000 ∠ +36,9°)

I = 10 mA ∠ −36,9°

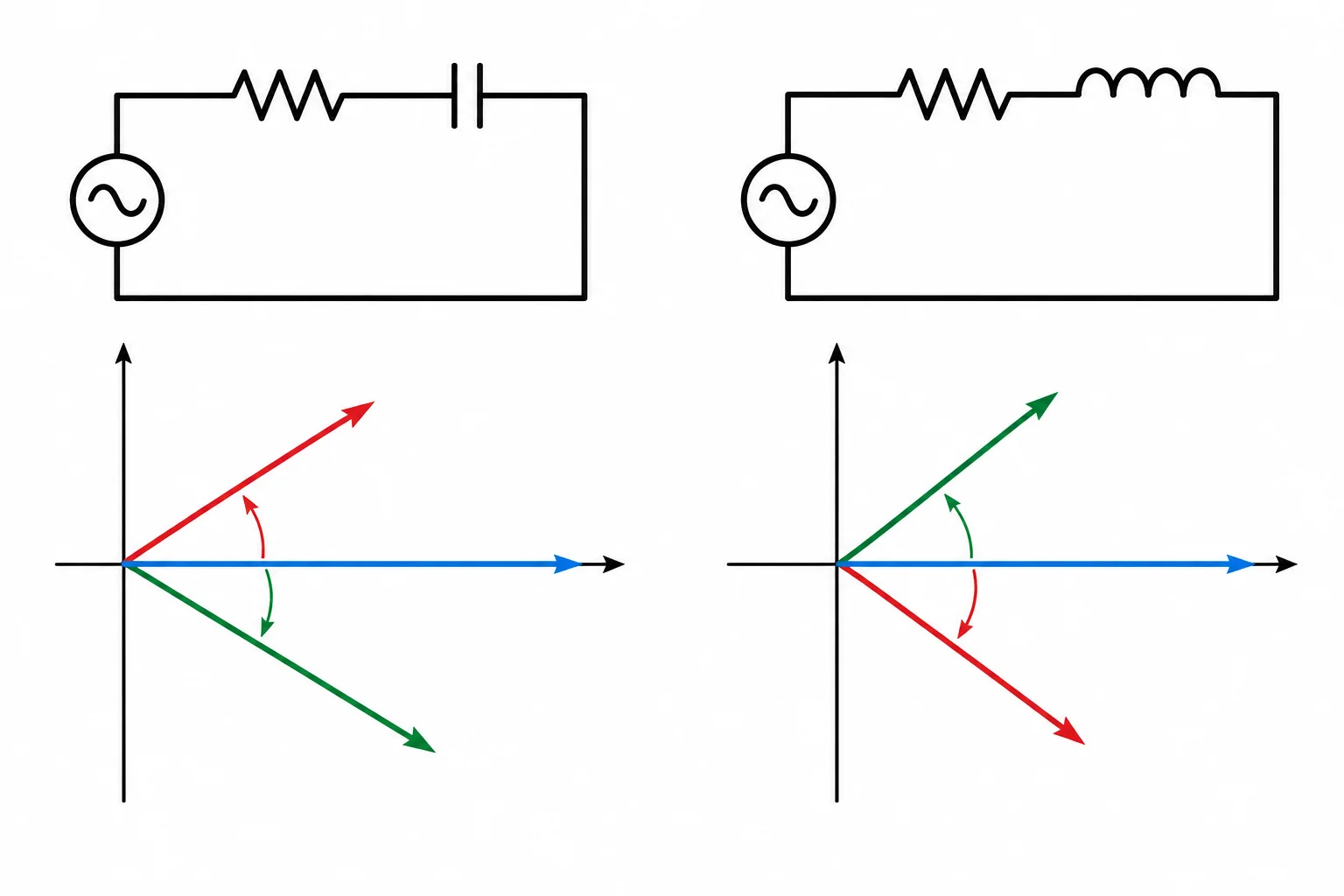

Agora a corrente atrasa a fonte. O resultado segue diretamente do sinal da parte reativa: RC tem reatância total negativa; RL tem reatância total positiva.

Uma fonte de 24 V eficazes ∠ 0° alimenta um circuito RL série com impedância total de 300 Ω ∠ +53,1°.

Complete a fase da corrente:

∠I = 0° − (+53,1°) = {{blank}}

Digite apenas o ângulo, com sinal e unidade.

Em uma associação série, a mesma corrente fasorial \(I\) percorre todos os componentes. Portanto, a queda de tensão no componente escolhido é:

\[V_k=I\times Z_k\]

Como \(I=V_{fonte}/Z_{total}\), também podemos calcular diretamente:

\[V_k=V_{fonte}\times\frac{Z_k}{Z_{total}}\]

Este é o divisor de impedâncias. Ele vale para a tensão medida nos terminais de um componente, com a polaridade declarada, e para uma saída sem carga adicional.

No numerador, use a impedância do componente sobre o qual a saída foi definida: \(Z_R\), \(Z_C\) ou \(Z_L\).

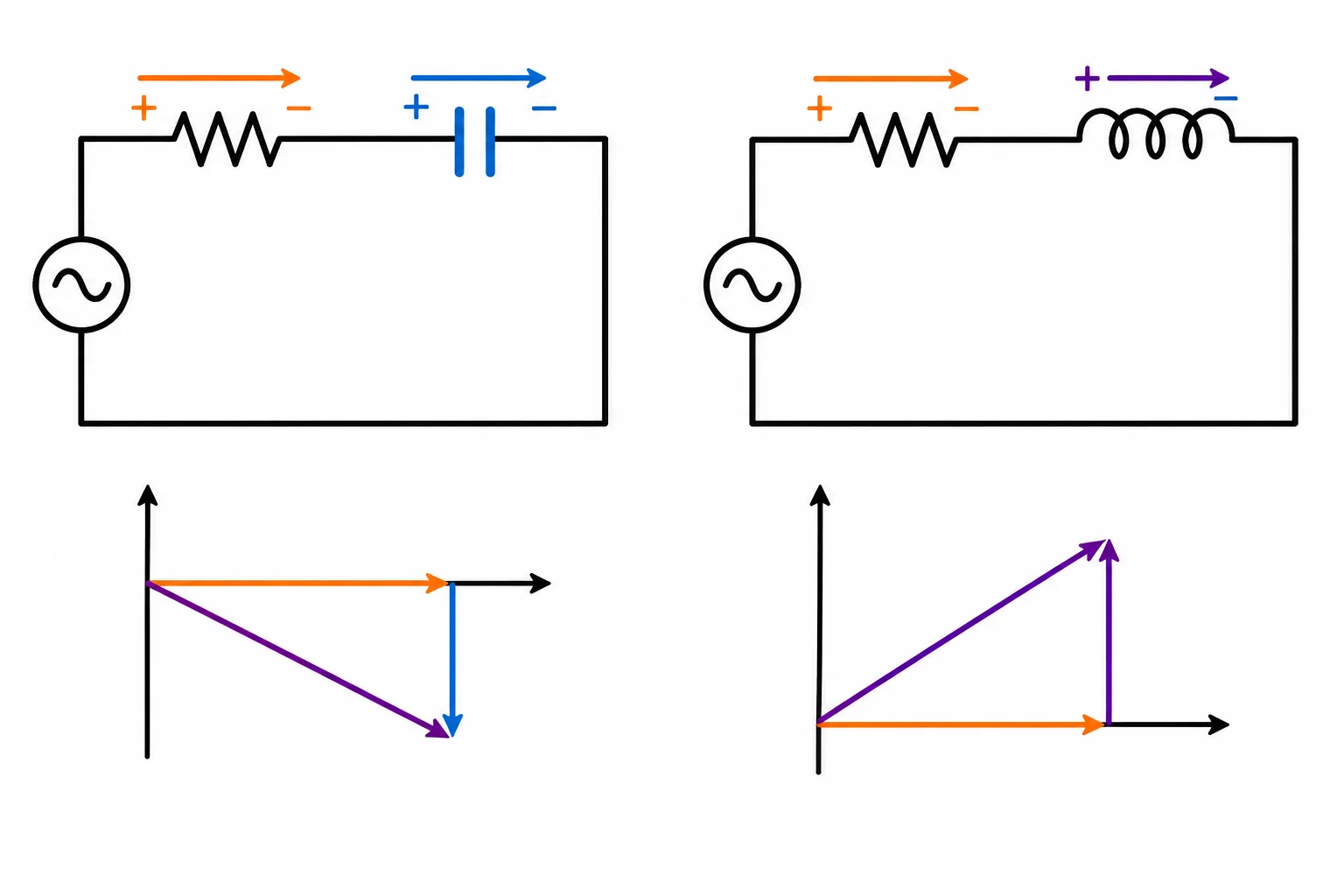

A polaridade define o fasor de saída. Considere a queda de tensão: terminal + onde a corrente entra no componente e terminal − onde ela sai.

Use a forma polar para separar módulo e fase:

\[|V_k|=|V_{fonte}|\times\frac{|Z_k|}{|Z_{total}|}\]

\[\angle V_k=\angle V_{fonte}+\angle Z_k-\angle Z_{total}\]

O módulo do numerador usa \(|Z_k|\), mas a fase exige o argumento de \(Z_k\). Por isso, não basta dividir os módulos se a questão pede a fase.

Para o capacitor, preserve a distinção: \(X_C=-1/(\omega C)\) é negativo, enquanto \(|X_C|=1/(\omega C)\) é positivo. Assim:

\[Z_C=-j|X_C|=|X_C|\angle-90°\]

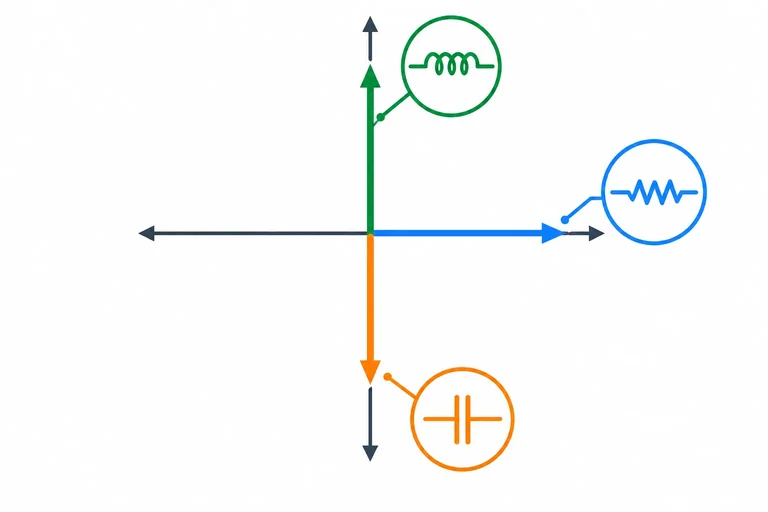

Com a fonte em \(0°\), \(V_R\) está em fase com a corrente; \(V_C\) atrasa a corrente em \(90°\); e \(V_L\) adianta a corrente em \(90°\). Essas relações são com a corrente, não automaticamente com a fonte.

Considere um circuito RL série ideal com \(V_{fonte}=12\angle0°\ \text{V}_{ef}\), \(R=30\ \Omega\) e \(Z_L=j40\ \Omega\).

A impedância total é \(Z_{total}=30+j40=50\angle53{,}1°\ \Omega\). A saída \(V_L\) é medida com o terminal positivo onde a corrente entra no indutor.

Qual deve ser o numerador em \(V_L=V_{fonte}\times Z_{numerador}/Z_{total}\)?

Agora calcule a saída no indutor do circuito anterior. Em forma polar, \(Z_L=j40\ \Omega=40\angle+90°\ \Omega\). Portanto:

\[V_L=12\angle0°\times\frac{40\angle90°}{50\angle53{,}1°}\]

Aplique o quociente dos módulos e a subtração dos ângulos.

Em um circuito série, a conferência final usa a lei das tensões em fasores:

V_fonte = V_R + V_C no RC

ou

V_fonte = V_R + V_L no RL.

As quedas devem ter sido definidas com polaridade coerente com a corrente do ramo. Não some os módulos diretamente: tensões com ângulos diferentes são vetores. Converta cada queda para a forma retangular, some as partes real e imaginária e só então, se necessário, converta o resultado para a forma polar.

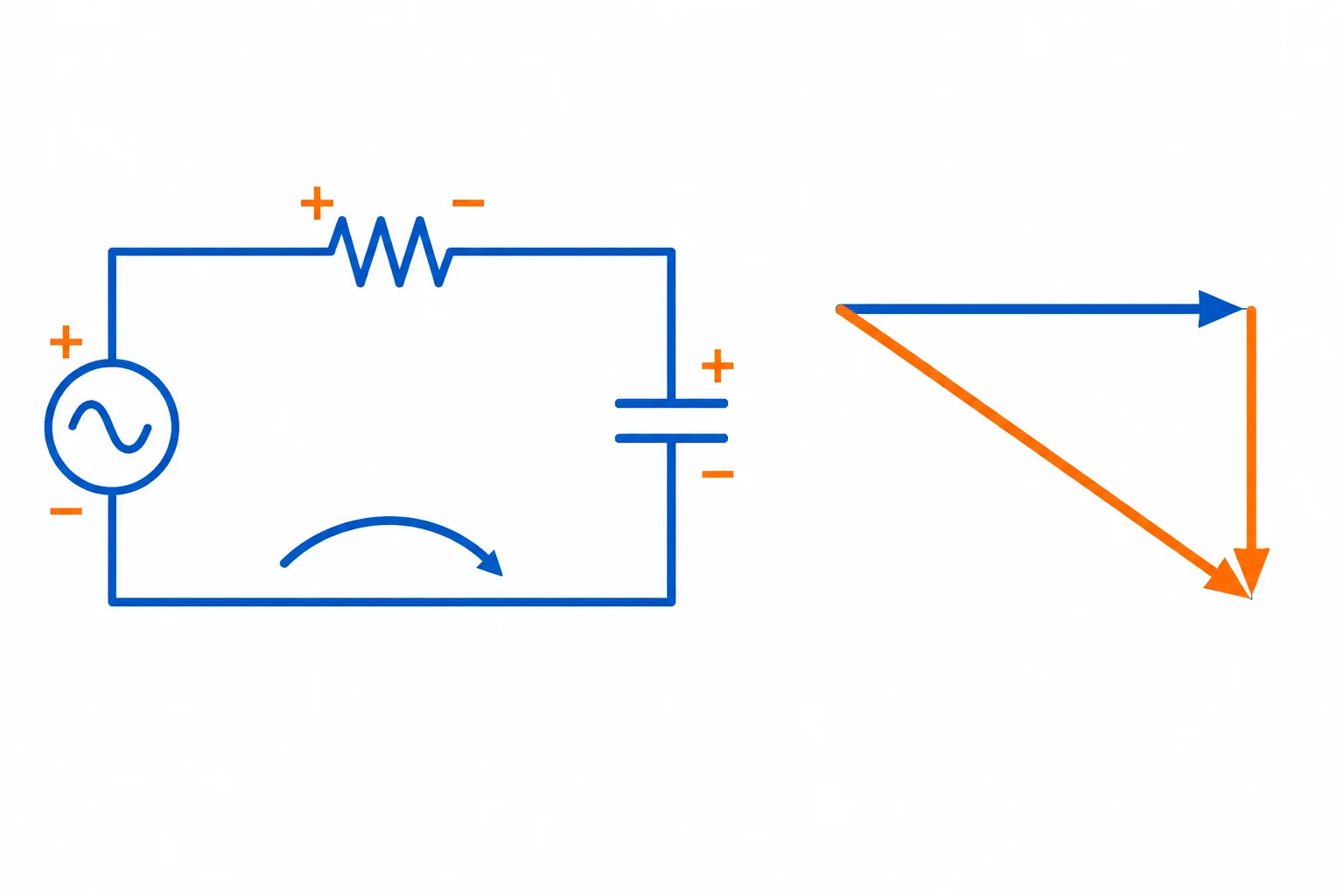

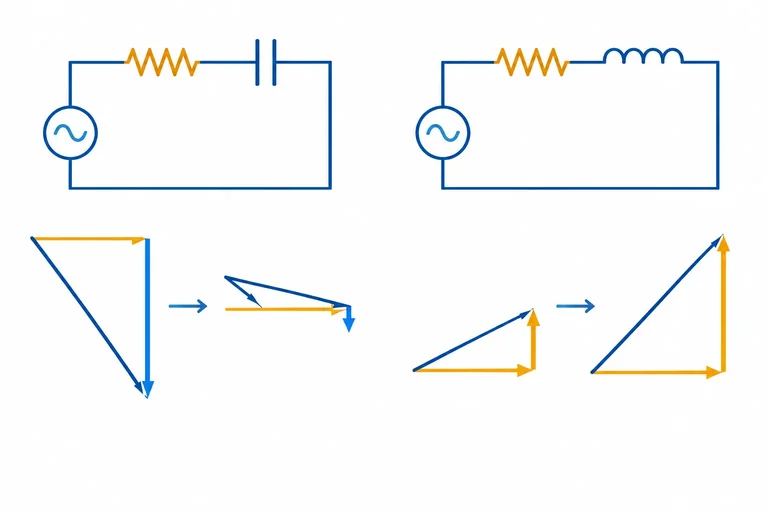

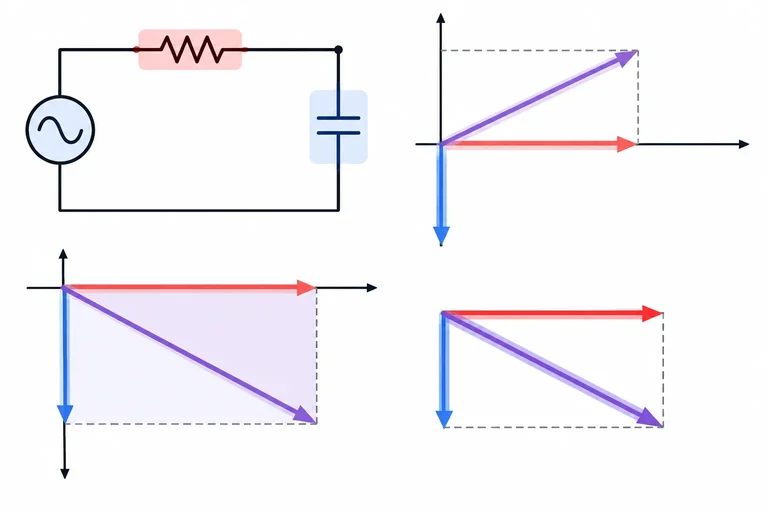

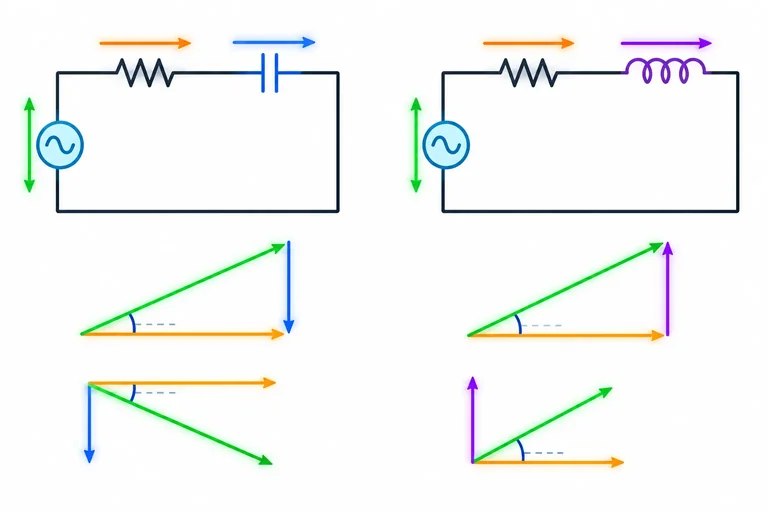

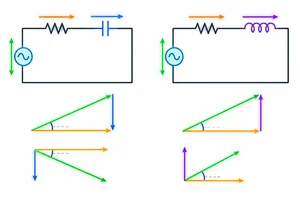

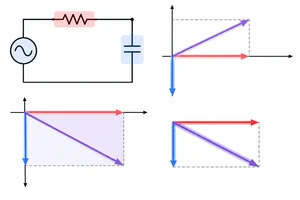

O desenho vetorial expressa a mesma operação: coloque V_C com sua cauda na ponta de V_R. O vetor da origem até a ponta final é V_fonte. Essa construção só funciona se todos os fasores usarem a mesma referência e a polaridade declarada para as quedas.

Complete a soma do exemplo. Na forma retangular, a parte imaginária de V_R + V_C é j(4,8 − {{1}}) V. Portanto, o resultado coincide com a fonte 10,0 ∠ 0° V.

Uma verificação pode falhar por razões diferentes:

• Sinal trocado: em RC, a contribuição reativa deve ser capacitiva conforme a referência adotada; em RL, indutiva.
• Referências incompatíveis: uma queda foi calculada em relação à corrente e outra em relação à fonte, sem converter sua fase.
• Soma de módulos: ignora a direção dos fasores.
• Pico misturado com eficaz: todos os fasores da equação precisam usar a mesma convenção.

Pequena diferença, como 9,99 V em vez de 10,0 V ou um ângulo residual muito próximo de 0°, pode vir apenas de arredondamentos intermediários.

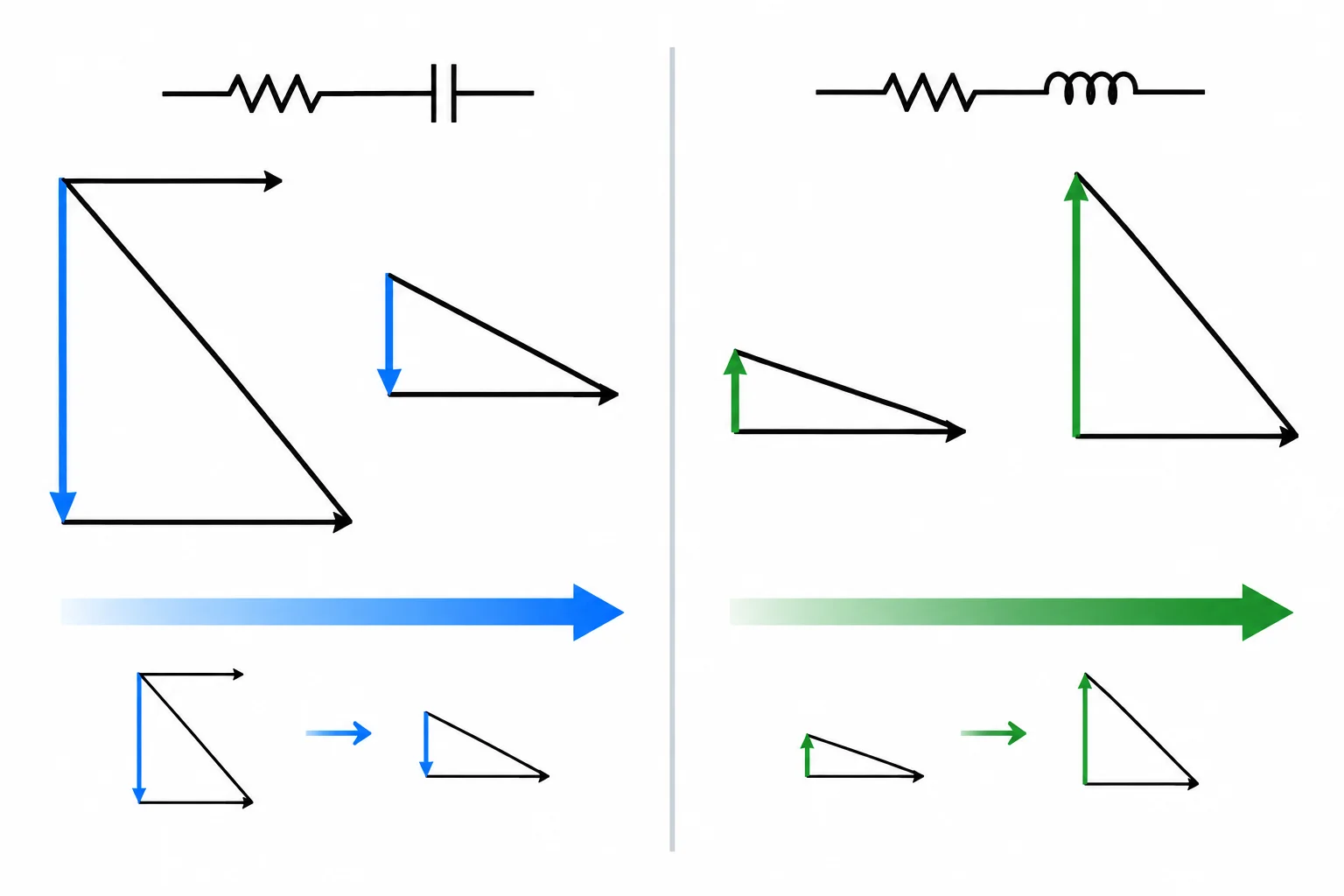

Frequência muda a reatância, não o componente

Com R, C e L fixos:

• Capacitor: \(|X_C| = 1/(\omega C)\). Ao aumentar \(f\), \(|X_C|\) diminui.
• Indutor: \(X_L = \omega L\). Ao aumentar \(f\), \(X_L\) aumenta.

Em um circuito série, compare o módulo da reatância com \(R\):

• \(|X| \ll R\): comportamento predominantemente resistivo; ângulo de \(Z\) próximo de 0°.
• \(|X| \gg R\): comportamento predominantemente reativo; ângulo próximo de −90° no RC ou de +90° no RL.

A resistência permanece no eixo real; a parte imaginária do triângulo de impedância é que muda.

Considere \(R=100\ \Omega\), \(C=10\ \mu F\), fonte de \(10\ \text{V}_{ef}\angle0°\) e saída \(V_R\), isto é, a tensão no resistor.

Para o RC série:

\[
Z=R-j|X_C|,\qquad I=V_s/Z,\qquad V_R=V_s\frac{R}{Z}
\]

Como \(R\) tem argumento 0°, a fase de \(V_R\) é a mesma fase da corrente.

Agora considere \(R=100\ \Omega\), \(L=100\ \text{mH}\), fonte de \(10\ \text{V}_{ef}\angle0°\) e saída \(V_R\).

No RL série, \(Z=R+jX_L\). Ao elevar a frequência, \(X_L\) aumenta: o módulo de \(Z\) cresce, a corrente diminui e sua fase fica mais negativa em relação à fonte. Como \(V_R=I\times R\), a tensão no resistor também diminui e tem a fase da corrente.

Complete a comparação para o circuito RL. Use \(X_L=2\pi fL\), \(|Z|=\sqrt{R^2+X_L^2}\) e \(|I|=|V_s|/|Z|\).

A 100 Hz, \(X_L\approx62,8\ \Omega\). A 1 kHz, \(X_L\approx628\ \Omega\).

Quando a frequência aumenta, \(|Z|\) __ e o módulo da corrente __.

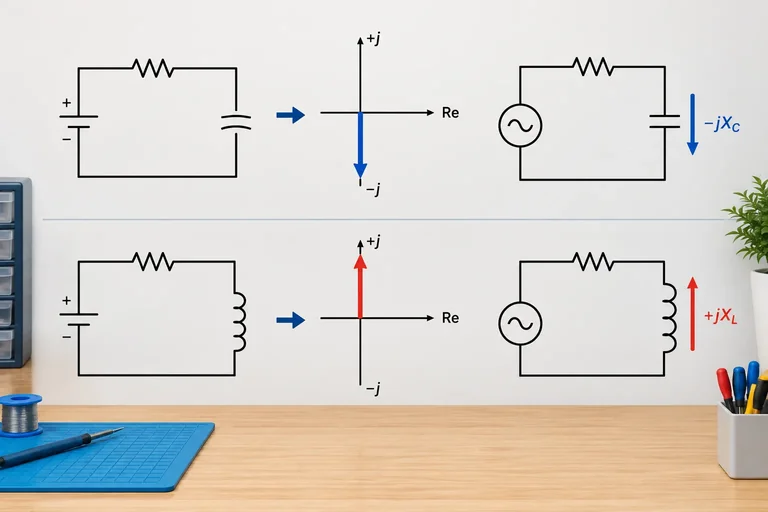

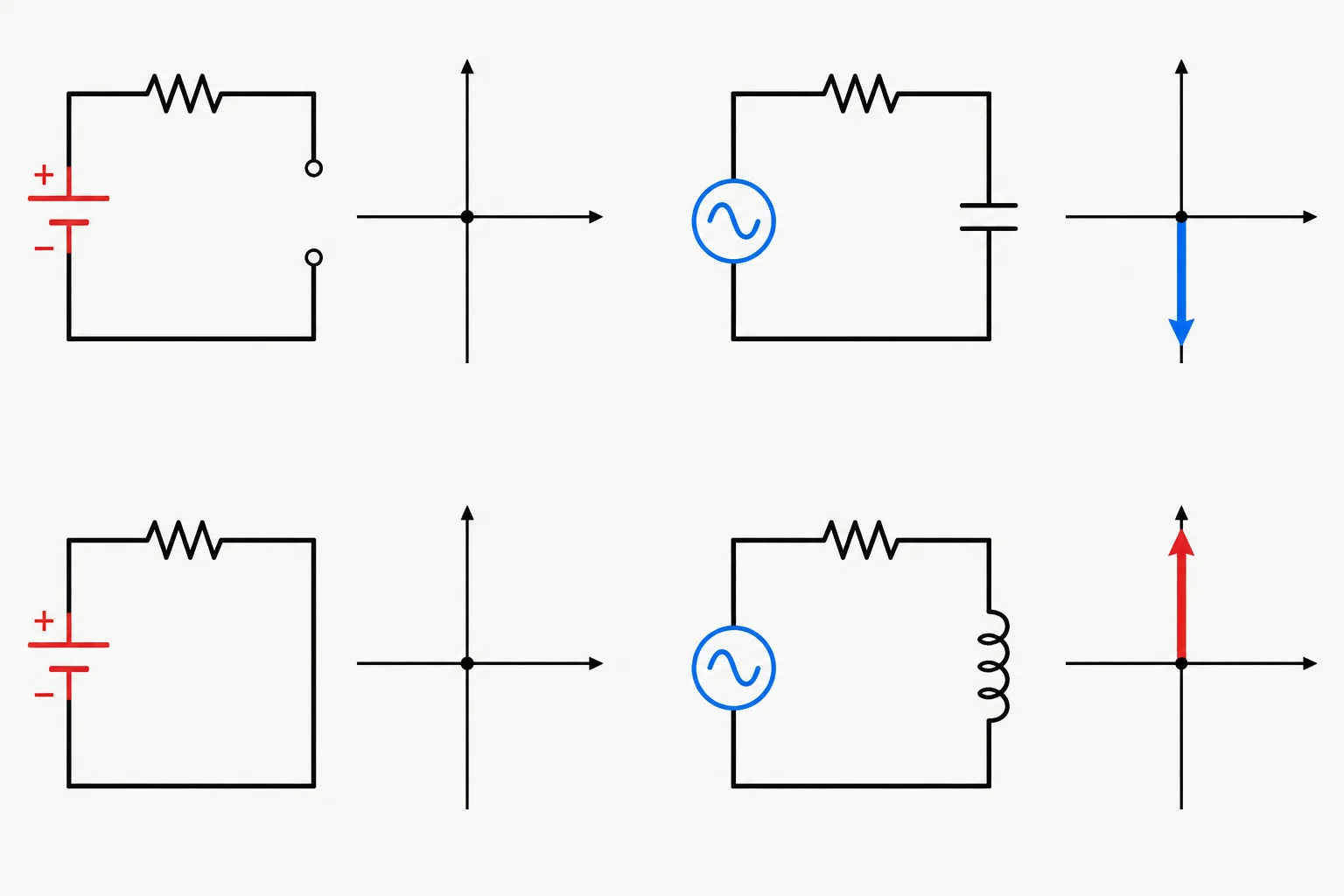

As expressões de impedância valem para senoides em frequência positiva. Já as frases “capacitor aberto” e “indutor em curto” descrevem o modelo ideal em corrente contínua, depois que os transientes terminaram.

Portanto, não são regras para qualquer sinal variável. Em uma senoide, capacitor e indutor têm impedâncias que dependem da frequência e devem ser calculadas antes de simplificar o circuito.

A fórmula do capacitor é Z_C = −j/(ωC), com ω = 2πf, e exige f > 0. Não substitua f por zero para tentar calcular uma divisão por zero.

A análise em contínuo é entendida como um limite: quando a frequência tende a zero, o módulo de Z_C cresce sem limite no modelo ideal. Por isso, após o transiente, o capacitor ideal pode ser tratado como aberto.

Uma impedância só pode ser chamada de “muito alta” ou “muito baixa” em comparação com as outras impedâncias do circuito. Não basta olhar seu valor isoladamente.

No mundo real, um capacitor tem corrente de fuga e um indutor tem resistência no enrolamento. Assim, “aberto” e “curto” nunca são descrições perfeitas de componentes reais.

Em especial, no circuito RL em contínuo, mesmo tratando o indutor ideal como curto, a corrente continua limitada pelas resistências do ramo: resistor intencional, enrolamento, fonte e conexões consideradas no modelo.

Use este roteiro para fechar uma análise RC ou RL série em regime senoidal:

1. Declare a frequência, use ω = 2πf e defina a referência de fase.
2. Escreva cada impedância na forma complexa e some-as para obter Z_total.
3. Calcule a corrente: I = V_fonte / Z_total.
4. Obtenha a queda desejada por V_k = I × Z_k ou pelo divisor de impedâncias.
5. Converta as quedas para a forma retangular e confira a soma fasorial.

Mantenha a mesma convenção durante toda a análise. Neste caso, todos os fasores são valores eficazes e a fonte é a referência de 0°.

Caso RC sem carga adicional

Uma fonte ideal fornece V_fonte = 10 ∠ 0° V eficazes a um circuito série com:

• R = 1,0 kΩ
• C = 100 nF
• f = 1,0 kHz

A saída é V_R, a tensão no resistor, com polaridade positiva no terminal por onde entra a corrente.

Use sua calculadora e determine:

• Z_C e Z_total, nas formas retangular e polar;
• a corrente I;
• V_R e V_C;
• a soma retangular V_R + V_C.

Arredonde apenas no fim para evitar que a conferência se afaste da tensão da fonte.
