Roteamento de uma placa de duas camadas

Retome a pequena placa de interface analógica de 5 V no seu projeto local do KiCad. Os footprints já estão posicionados, as regras já foram definidas e você já planejou os retornos.

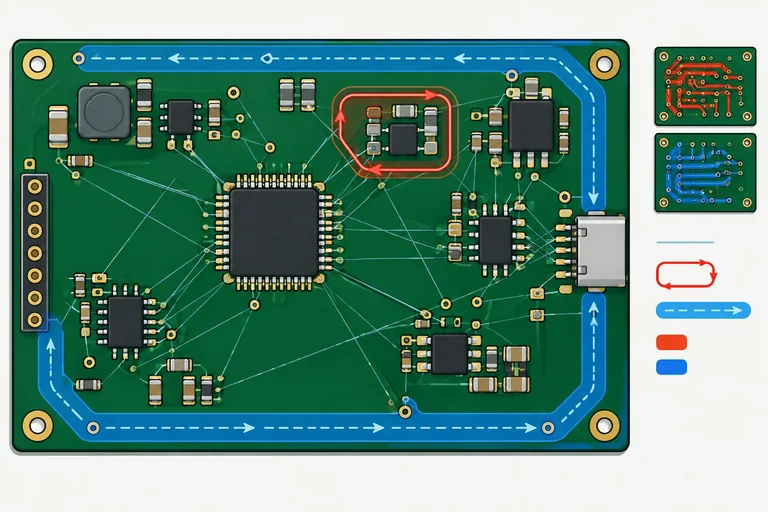

Antes de criar qualquer trilha, observe as linhas finas entre pads: elas são conexões pendentes. Cada uma informa que dois pontos da mesma rede ainda precisam ser ligados por cobre. Ela não informa por onde a trilha deve passar.

Seu objetivo agora é transformar essa lista visual de pendências em uma ordem de trabalho que preserve espaço para os caminhos mais exigentes.

Escolha uma pendência por vez e identifique a rede e os dois pads envolvidos. No KiCad, destaque ou selecione a rede para enxergar todas as suas conexões antes de decidir a rota.

Pergunte:

• Esta ligação faz parte de um laço local de desacoplamento ou de um caminho sensível?
• Há uma região que precisa continuar livre para outra conexão?
• O trajeto pode fragmentar, estreitar ou ocupar cobre reservado ao retorno?
• Quais pads dessa rede ainda estão sem ligação?

Não comece pela linha visualmente mais curta. Comece pela conexão cuja liberdade de trajeto é menor.

Monte uma sequência simples para o seu projeto:

1. Conexões críticas e laços locais: preserve a proximidade e os retornos já planejados.
2. Sinais com corredor limitado: roteie enquanto ainda há espaço entre footprints, furos e bordas.
3. Alimentação e demais ligações condicionadas pelos itens anteriores: escolha percursos compatíveis com as regras.
4. Redes flexíveis: deixe para o fim as que podem contornar livremente sem afetar as anteriores.

Reserve também áreas amplas de cobre de referência. Uma trilha colocada cedo em uma passagem aparentemente vazia pode bloquear uma conexão crítica ou criar um estreitamento no retorno.

Ordene estas conexões da primeira à última para uma placa em que o capacitor C1 está ao lado do CI U1, o sinal de entrada passa por uma passagem estreita ao lado de um furo de fixação e o LED está em uma área aberta.

Considere que o retorno de referência sob a região de U1 deve continuar livre.

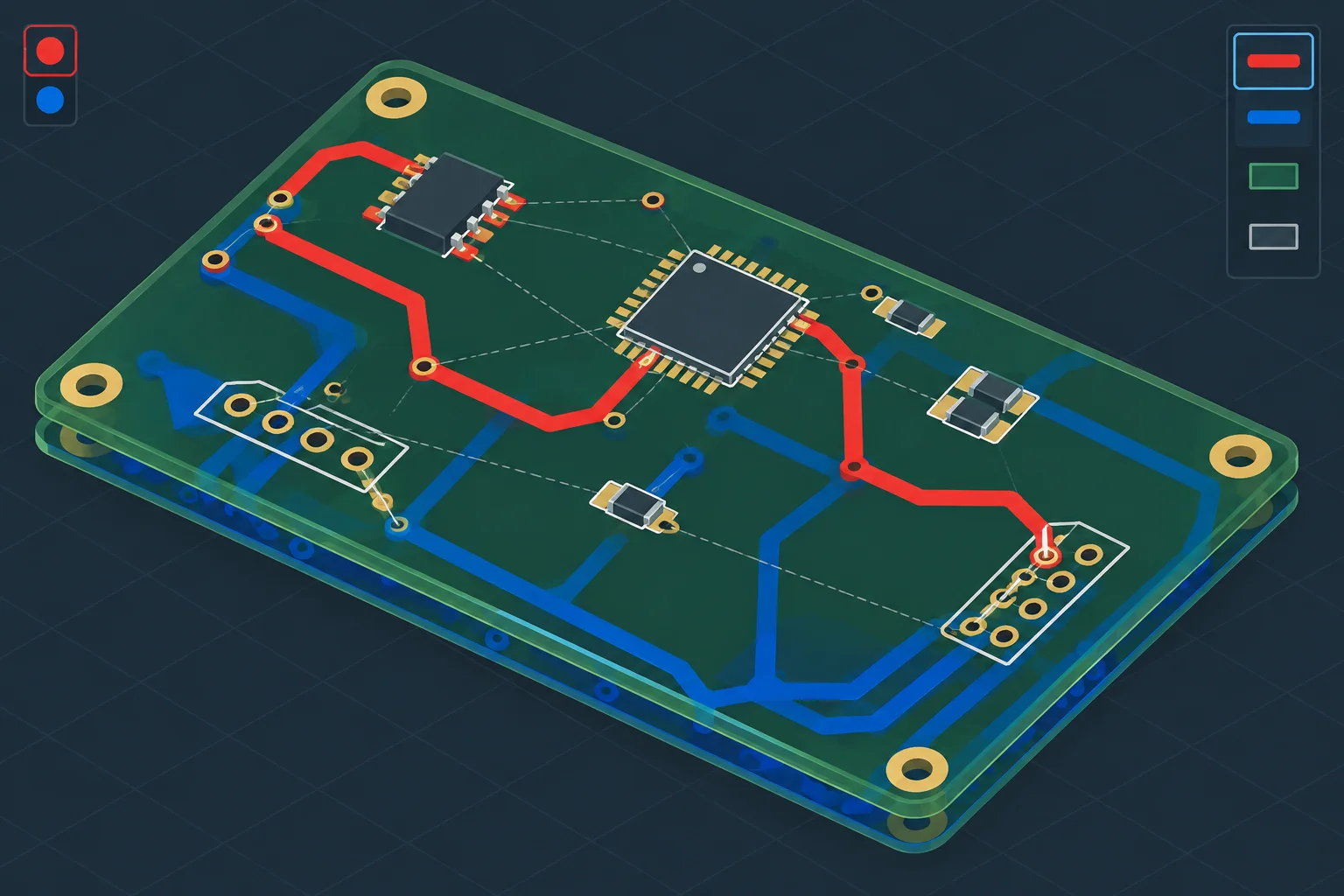

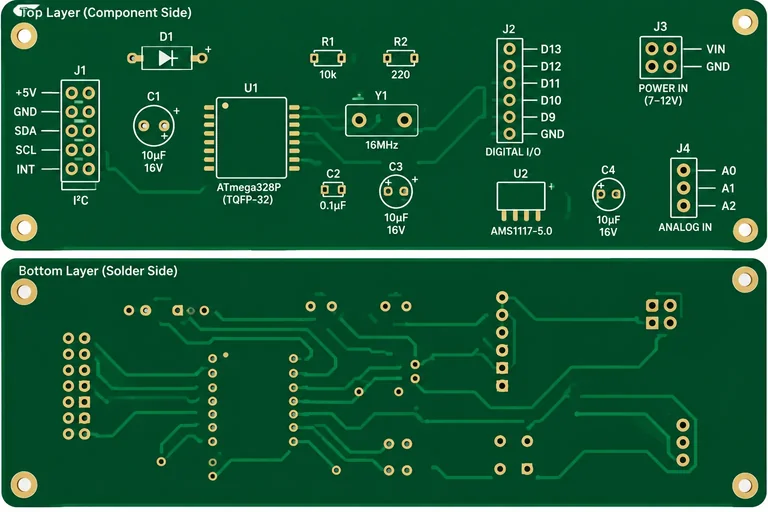

Escolha a face antes de iniciar

No editor de placas, a camada ativa determina em qual face a nova trilha será criada. Na lista Aparência, localize as camadas de cobre:

• F.Cu: cobre da face frontal da placa.
• B.Cu: cobre da face traseira.

As cores podem variar conforme o tema do KiCad; confirme pelo nome da camada, não apenas pela cor. Para esta etapa, escolha a face que preserva melhor o corredor previsto para a conexão prioritária e mantenha o roteamento nela.

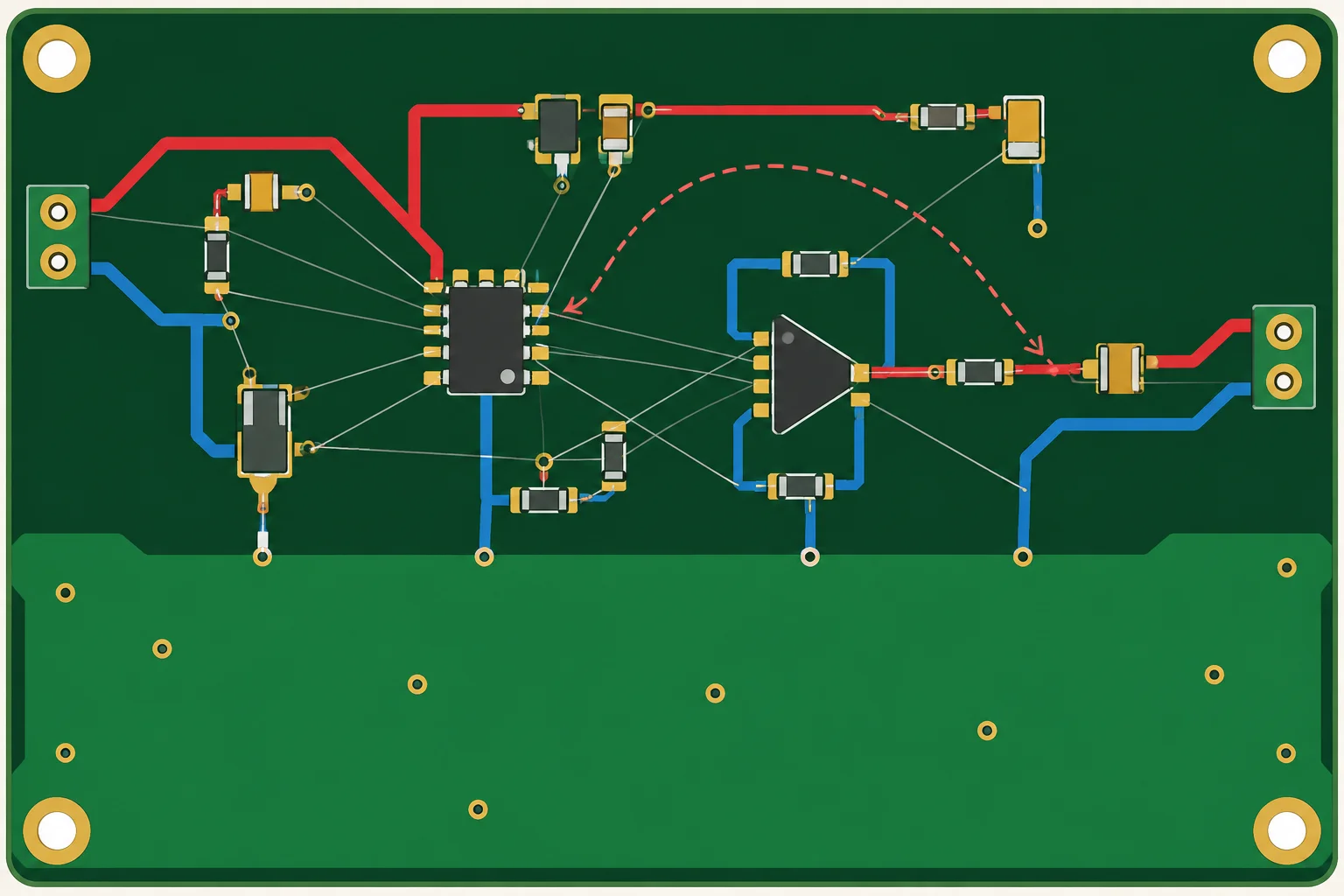

As linhas de conexão pendentes mostram quais pads pertencem à mesma rede, mas não obrigam uma linha reta nem definem a face a usar.

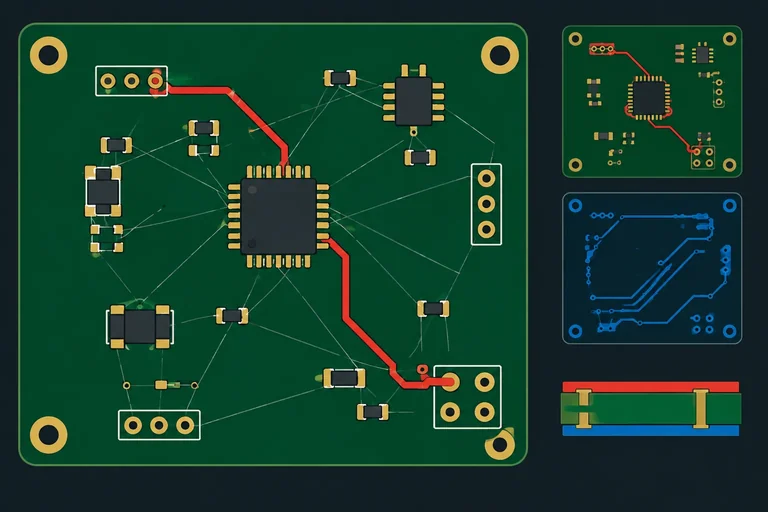

Do pad ao pad da mesma rede

1. Selecione a largura prevista para a classe da rede que será roteada. Não use uma largura menor só para “passar” por um espaço difícil.
2. Acione a ferramenta de roteamento interativo e inicie no pad de origem.
3. Conduza os segmentos por um caminho compatível com o planejamento da placa.
4. Clique no pad de destino pertencente à mesma rede para concluir.

Enquanto você move o cursor, o roteador mostra uma prévia da trilha e reage a pads, trilhas e limites existentes. A regra configurada continua valendo durante todo o trajeto.

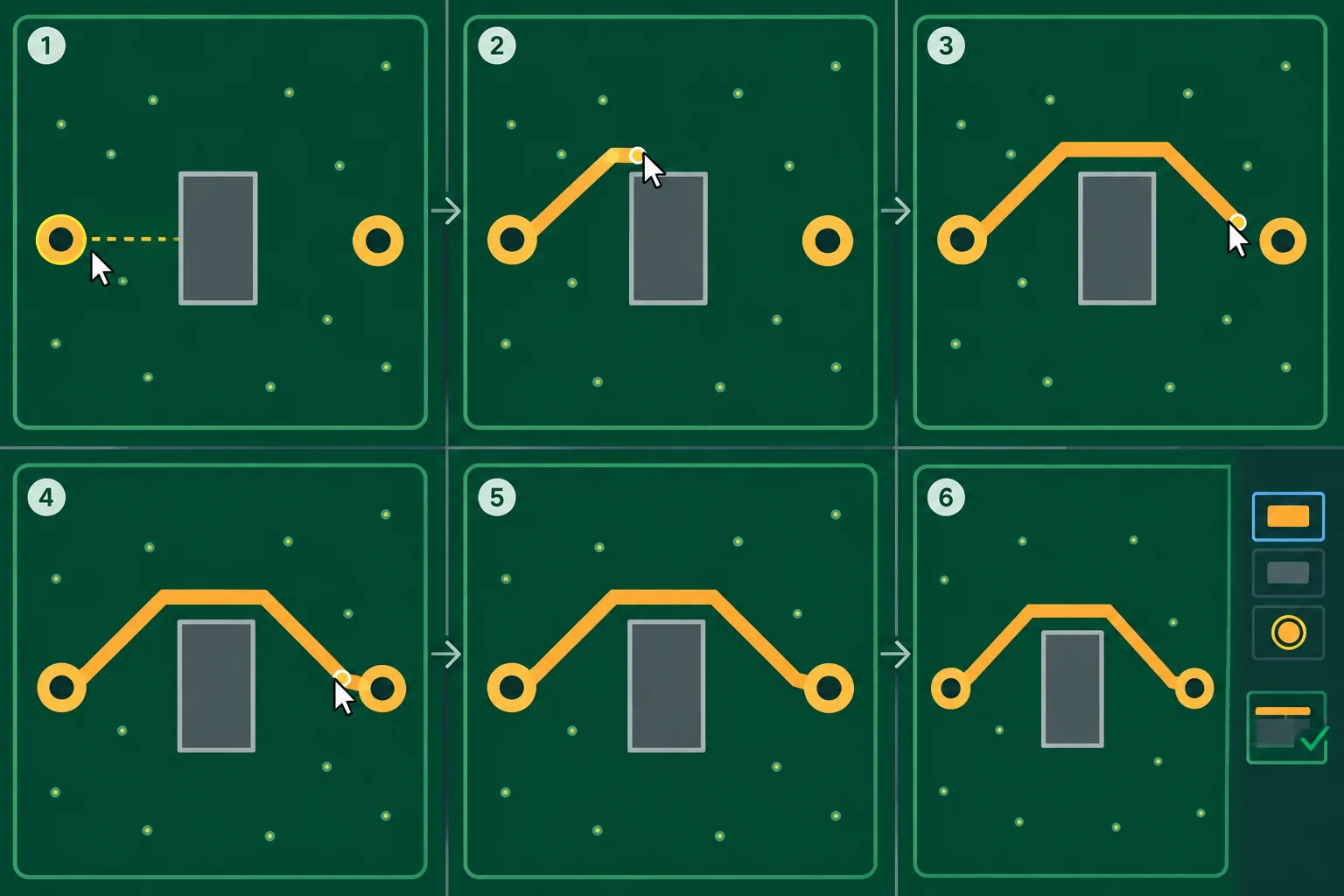

Observe a ação: a rota contorna o obstáculo mantendo uma folga visível e só termina ao alcançar o pad de destino.

Parar não é concluir

Uma rota só elimina a conexão pendente quando alcança um ponto válido da mesma rede. Se você cancelar antes do destino, fica um trecho de trilha sem completar a ligação; a linha pendente continua indicando o que falta conectar.

Se o caminho escolhido ficou ruim, desfaça a tentativa ou edite os segmentos. Compare o espaço restante para outras redes antes de aceitar a geometria. O objetivo não é apenas fazer a linha pendente desaparecer, mas manter caminhos organizados e os corredores necessários livres.

Prática no seu projeto local

No KiCad, escolha a próxima conexão prioritária que seu planejamento permite fazer em uma única face.

• Confirme F.Cu ou B.Cu como camada ativa.
• Selecione a largura da classe dessa rede.
• Roteie do pad de origem ao pad de destino, contornando obstáculos sem ignorar colisões.
• Se a primeira geometria consumir um corredor importante, desfaça ou ajuste os segmentos antes de prosseguir.
• Observe a indicação da conexão pendente antes e depois de concluir.

Não avance para uma mudança de camada nesta prática.

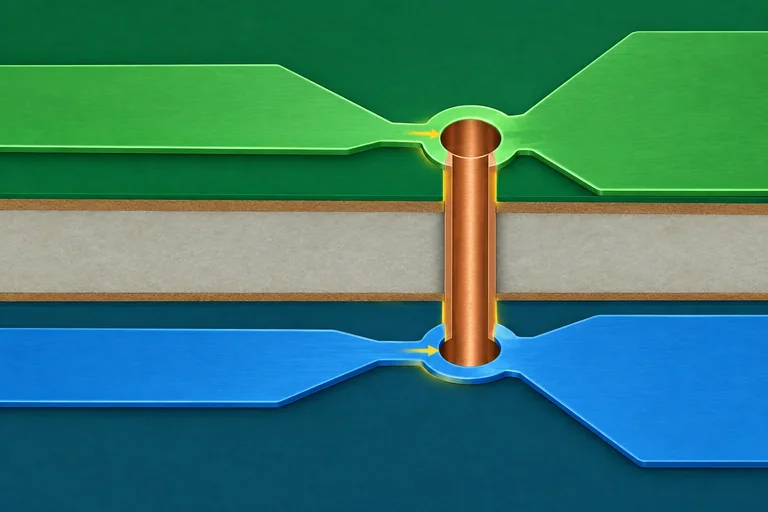

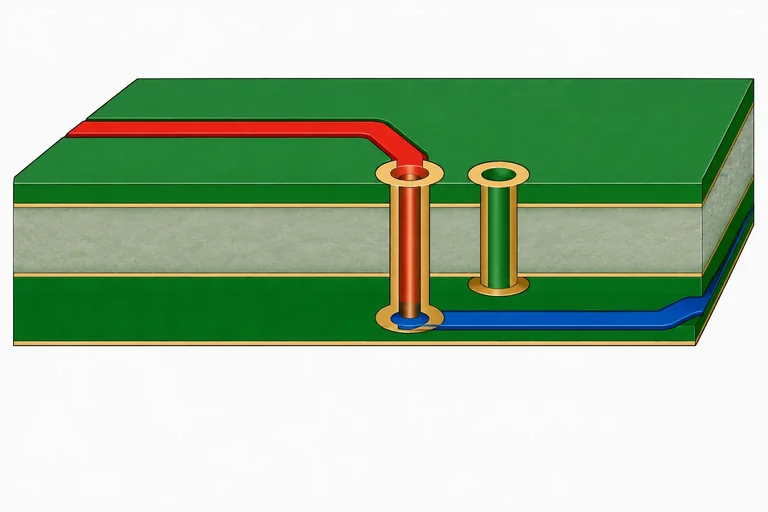

Quando uma trilha precisa passar de F.Cu para B.Cu, a transição é feita por uma via passante. Ela conecta eletricamente os dois lados da placa e permite continuar a mesma rede na outra camada.

No roteador interativo do KiCad, inicie pelo pad da rede, conduza a trilha até um ponto planejado e use o comando de troca de camada. O roteador insere a via e passa a desenhar na outra face. Escolha as dimensões de via já previstas nas regras do projeto; não reduza diâmetro, furo ou espaçamento apenas para “caber”.

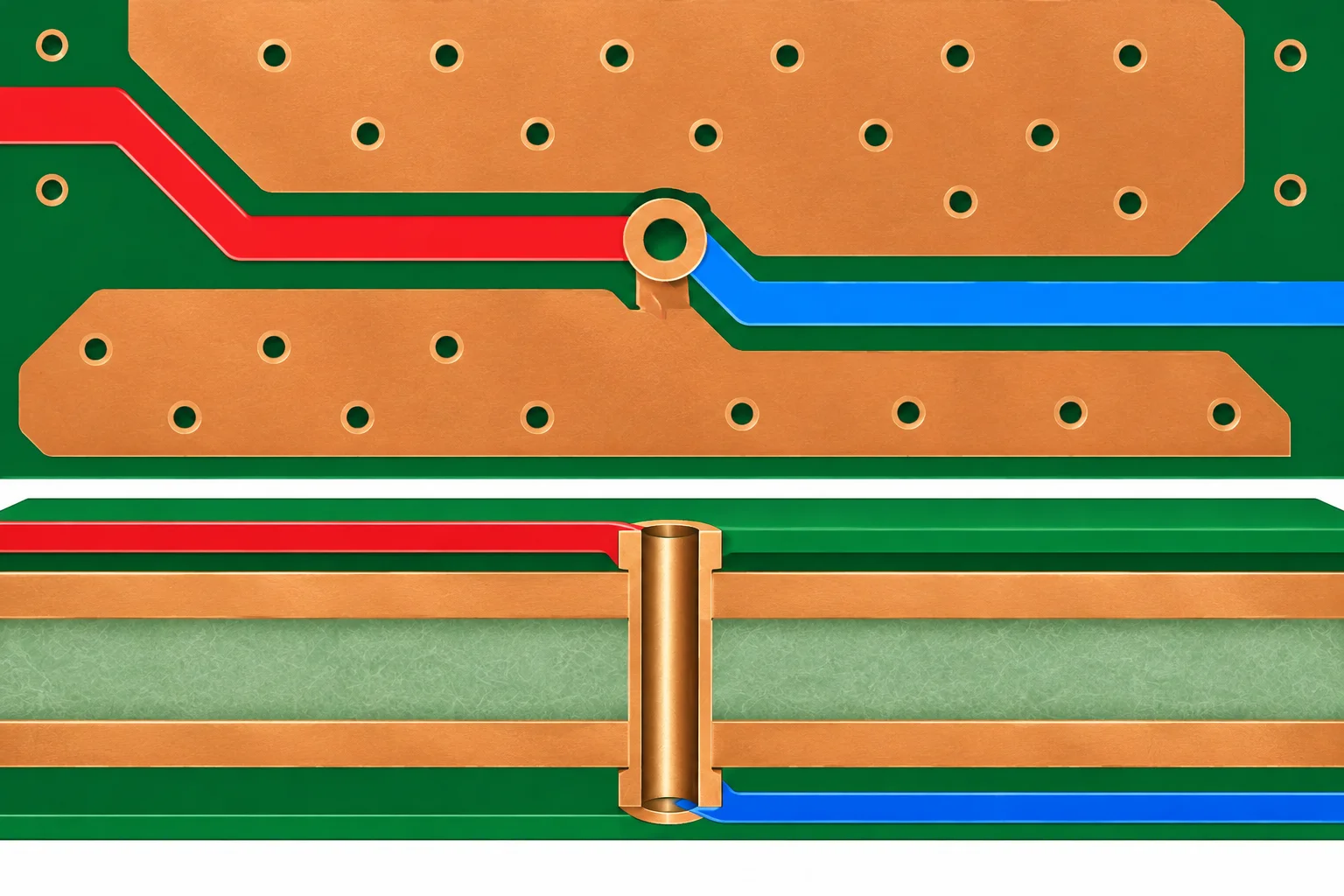

A via é uma decisão sobre o percurso inteiro: de onde a trilha vem, para onde seguirá e qual cobre de referência acompanha cada trecho.

Não posicione uma via só porque duas trilhas parecem se cruzar. Antes, observe o trajeto completo nas duas faces:

1. Há cobre da rede de referência efetivamente contínuo sob ou próximo ao trecho em F.Cu?
2. Depois da via, há uma região de referência contínua em B.Cu?
3. A mudança cria uma fenda, um pescoço muito estreito ou um desvio grande para o retorno?

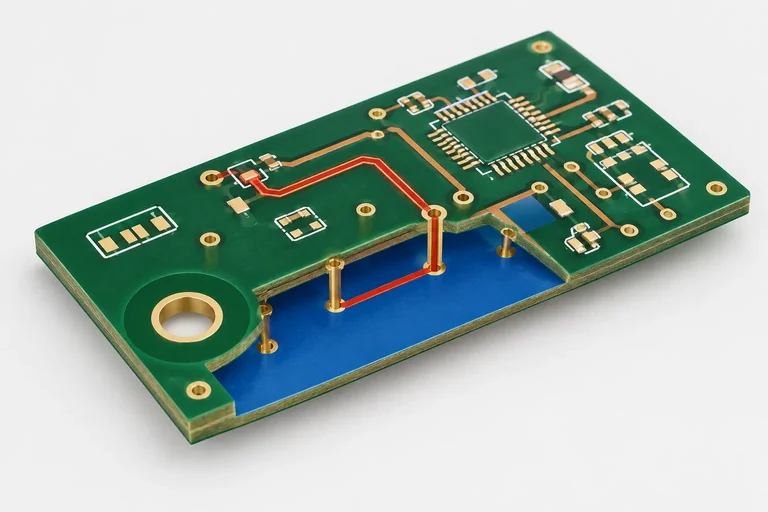

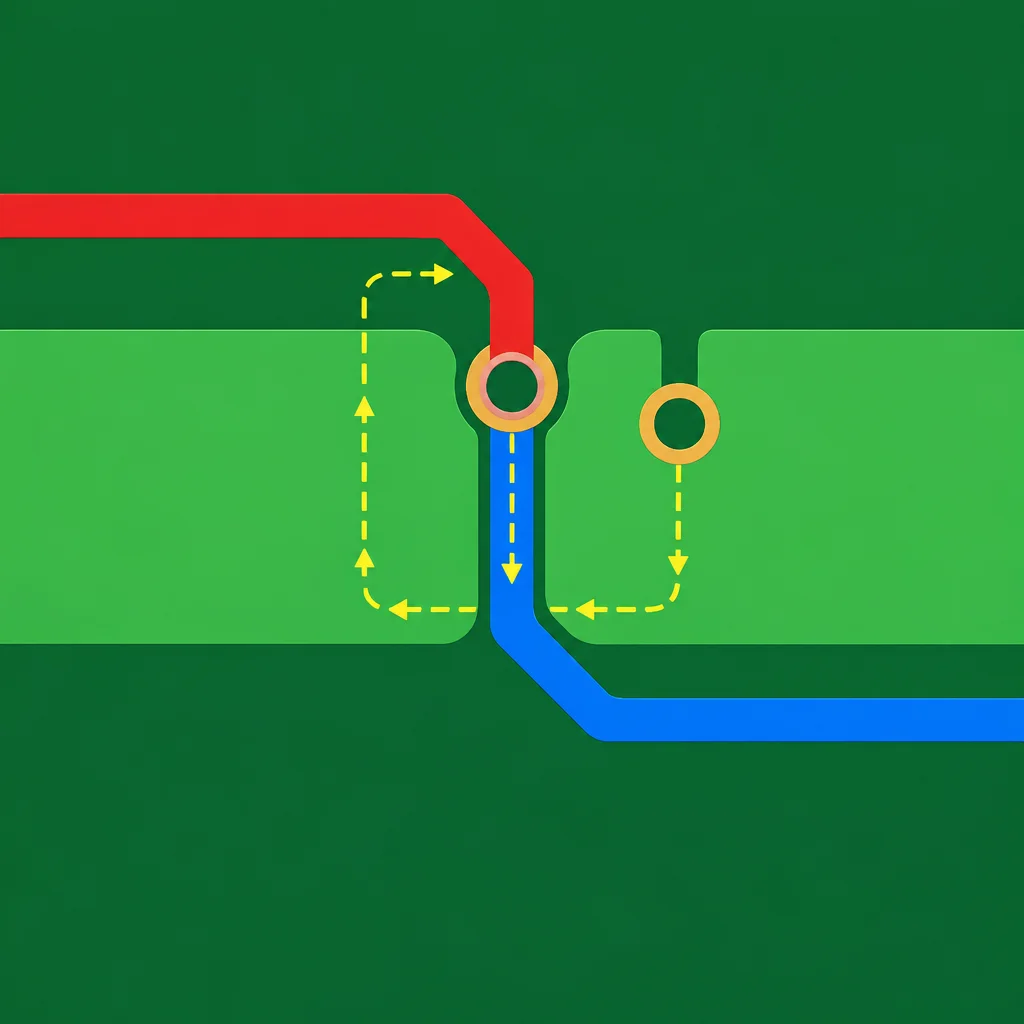

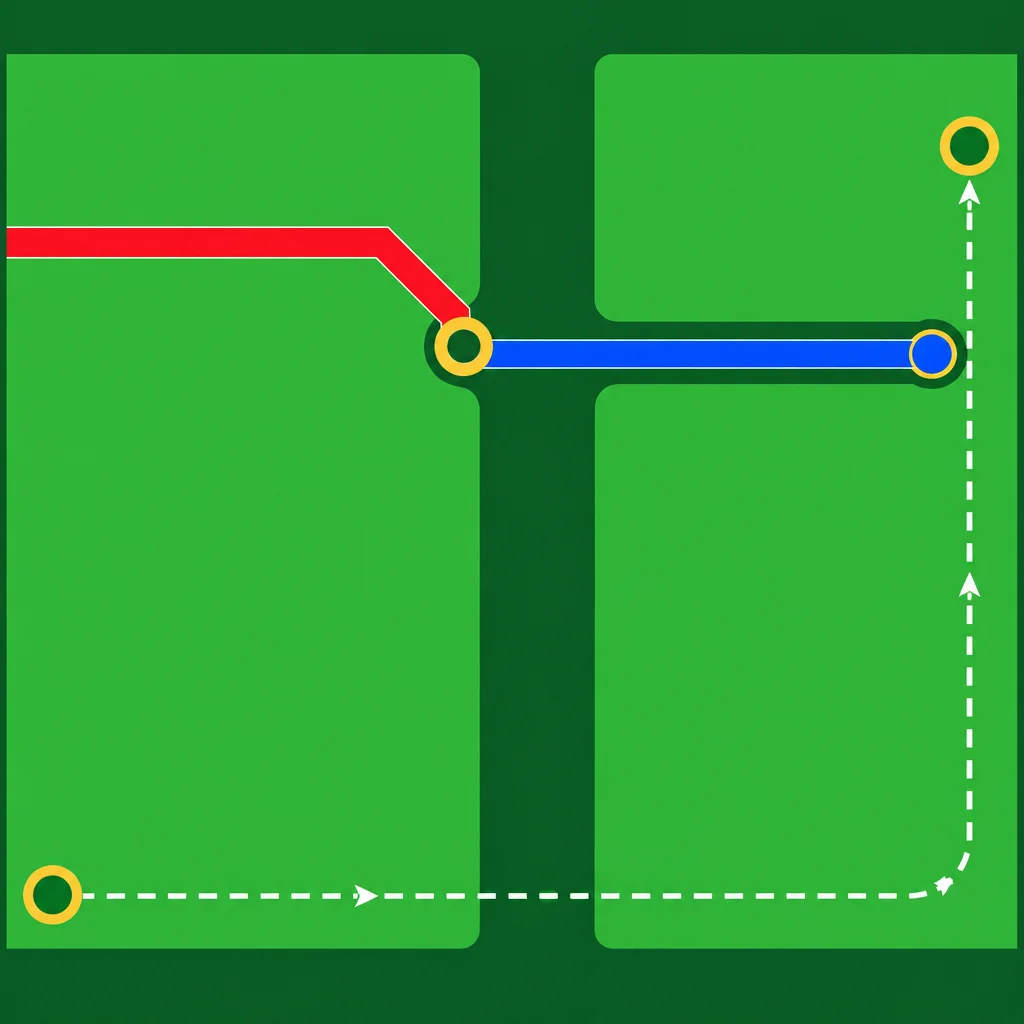

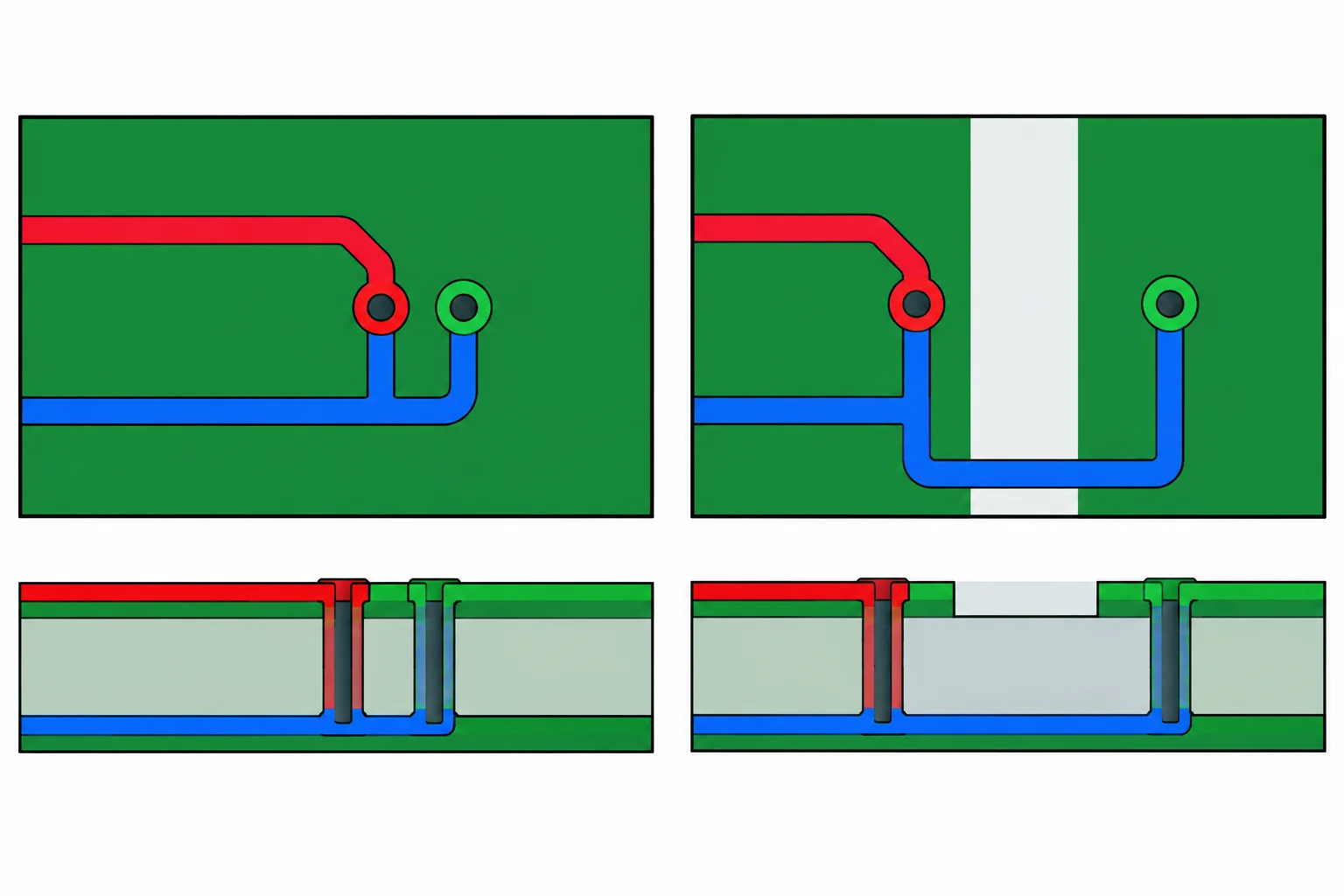

Uma via de sinal leva o sinal para a outra face, mas não leva automaticamente sua corrente de retorno. Se o caminho de referência muda de face, o retorno precisa de uma transição próxima e disponível na mesma rede de referência — frequentemente uma via de GND — conectando regiões contínuas nos dois lados.

No seu projeto local, escolha uma conexão ainda pendente que aparentemente se beneficie de trocar de camada.

1. Destaque a rede e examine o trajeto inteiro antes de desenhar.
2. Inicie a trilha, insira uma via com as dimensões previstas e continue na outra face.

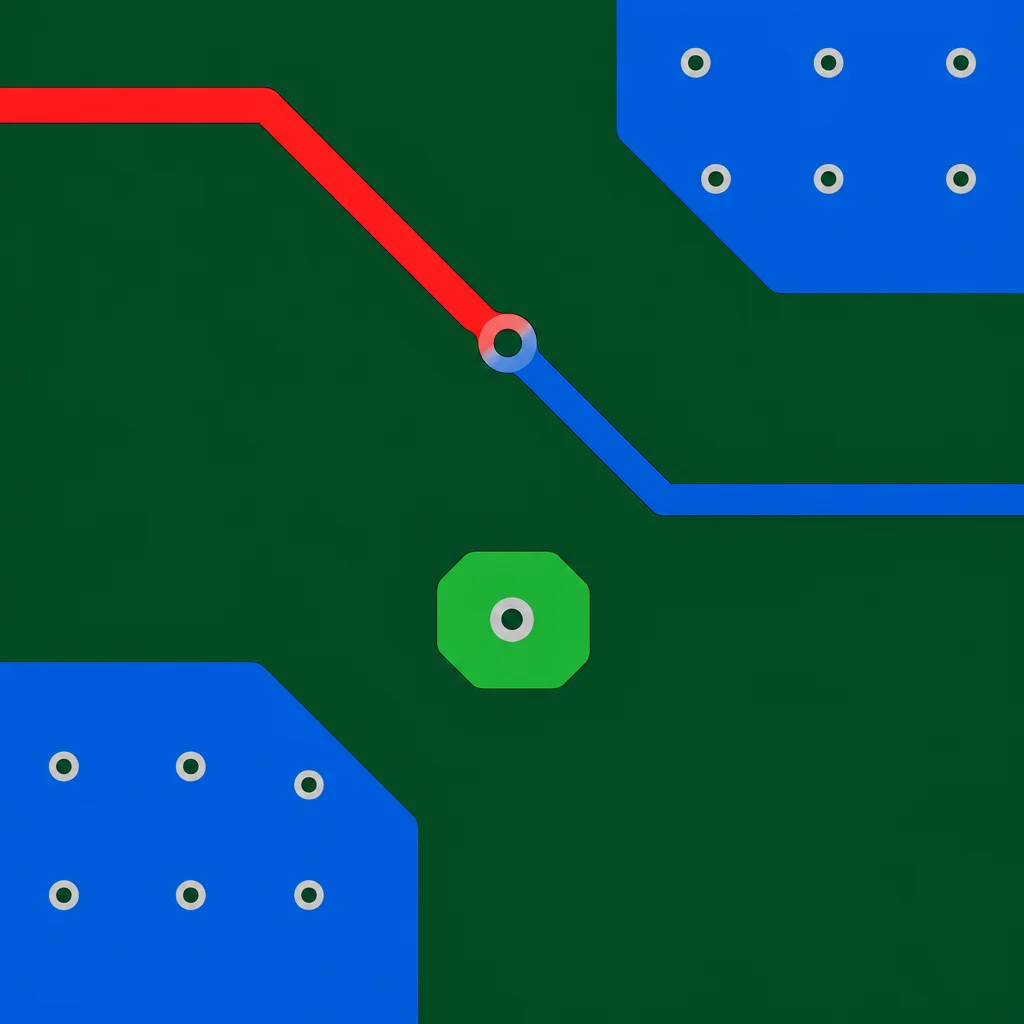

3. Inspecione as zonas de referência nas duas faces. Se houver uma transição adequada para o retorno, posicione uma via de referência próxima, na mesma rede de referência e conectada a cobre contínuo.
4. Se a mudança criar ou atravessar uma região sem referência contínua, desfaça a tentativa e escolha outro trajeto.

Após alterar o cobre, atualize o preenchimento das zonas para enxergar a situação real.

Restrição reconhecida não é apenas um desenho

Em uma região congestionada, diferencie o que é visível do que o KiCad realmente bloqueia. Uma linha de contorno, círculo de furo ou marca mecânica pode servir apenas de referência visual. Já uma área de restrição configurada informa ao editor se trilhas, vias e/ou zonas são proibidas — e em quais camadas.

Antes de iniciar uma rota, selecione ou inspecione a área reservada e confirme seus efeitos. Um furo de fixação, por exemplo, exige também a folga mecânica definida ao redor dele; não basta desviar do círculo do furo.

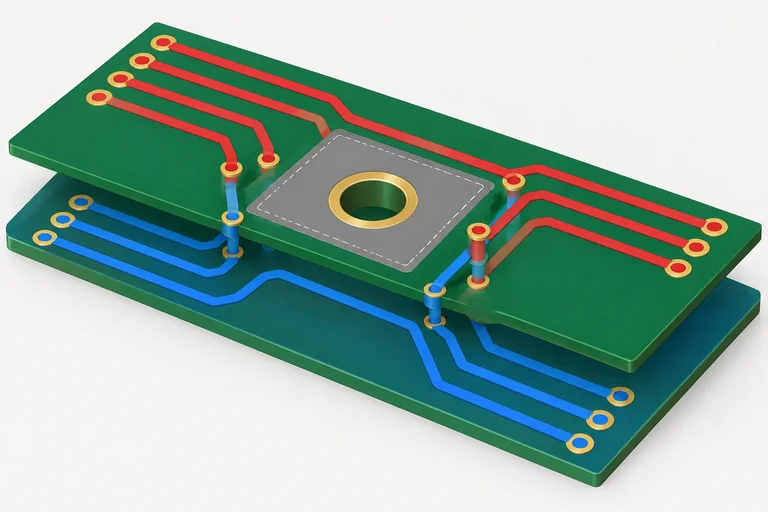

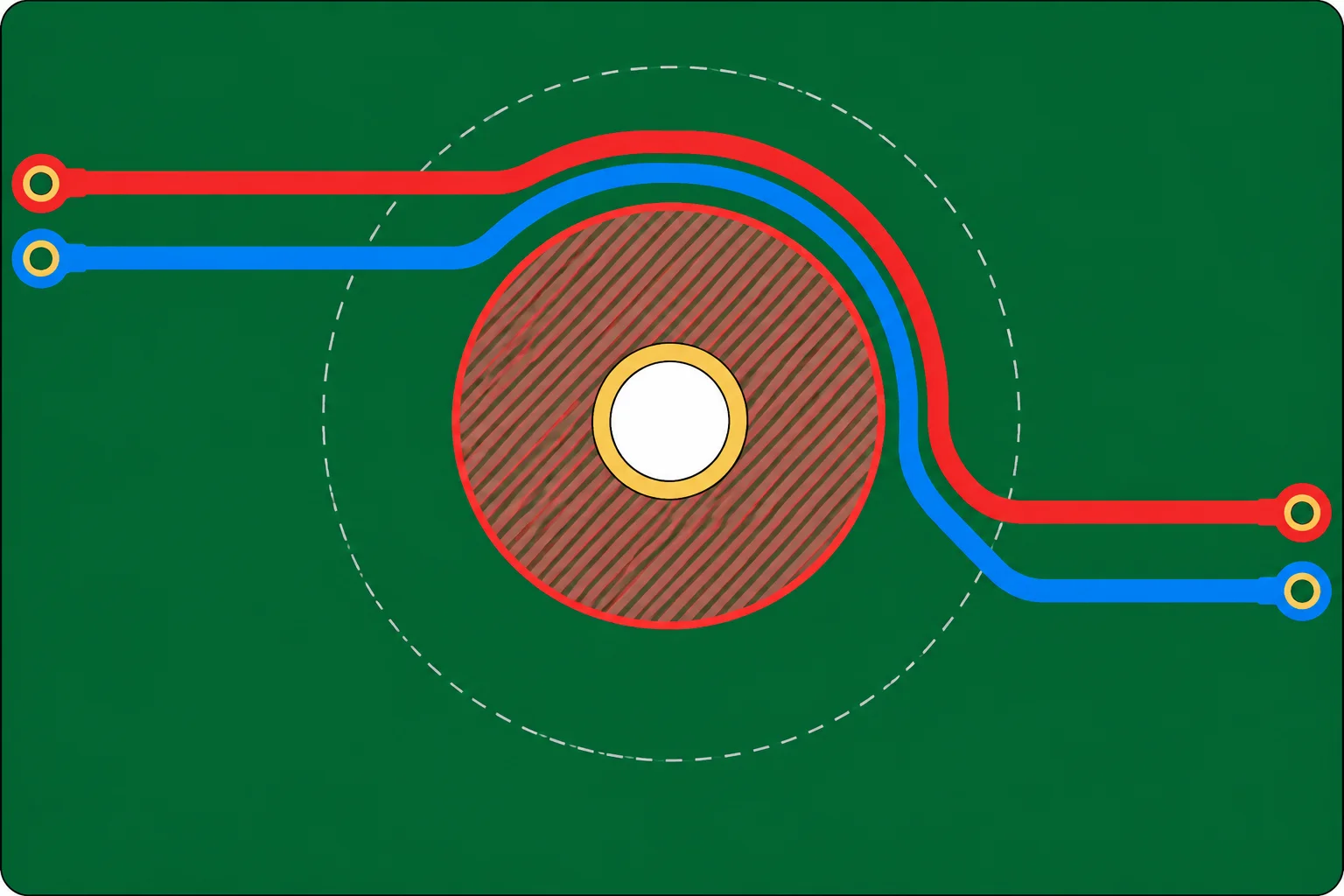

A região hachurada representa uma restrição que vale nas duas faces: mudar de F.Cu para B.Cu não cria uma passagem através dela. O círculo mecânico isolado é apenas uma referência visual; só bloqueia o roteador se houver uma regra ou área de restrição associada.

Planeje o desvio, não force a passagem

Ao encontrar um obstáculo, mantenha as regras de largura e espaçamento ativas. Não use um modo que ignore colisões e não reduza folgas apenas para “fazer caber”.

1. Pare a rota e observe o trajeto completo até o pad de destino.
2. Verifique se a restrição vale para uma ou para as duas faces e se também bloqueia vias.
3. Procure um corredor livre que preserve o cobre de retorno previsto.
4. Se for necessário mudar de camada, posicione a via fora da área proibida e continue somente por regiões permitidas.
5. Se nenhum corredor for adequado, refaça o trajeto de uma conexão menos crítica, sem deslocar os caminhos sensíveis já definidos.

Depois de concluir os trajetos críticos, use os espaços restantes para as redes com maior liberdade.

Uma trilha de baixa criticidade precisa chegar a um pad do outro lado de uma região congestionada. Há um furo de fixação com uma área de restrição que bloqueia trilhas e vias nas duas camadas. O corredor acima está livre e mantém os espaçamentos previstos. Qual é a melhor ação?

Depois de mover uma trilha, inserir uma via ou alterar o contorno de uma zona, o preenchimento exibido pode não representar mais o cobre que será gerado. Refaça o preenchimento das zonas no seu projeto local — no KiCad, normalmente com B — antes de avaliar conectividade, folgas e retorno.

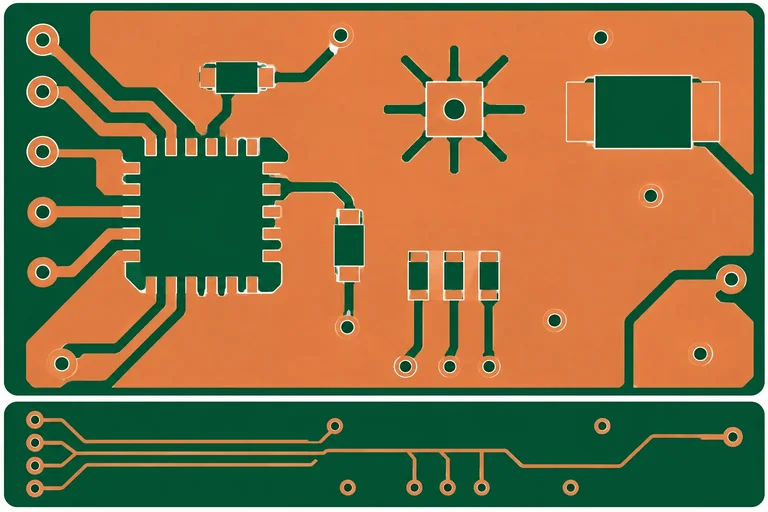

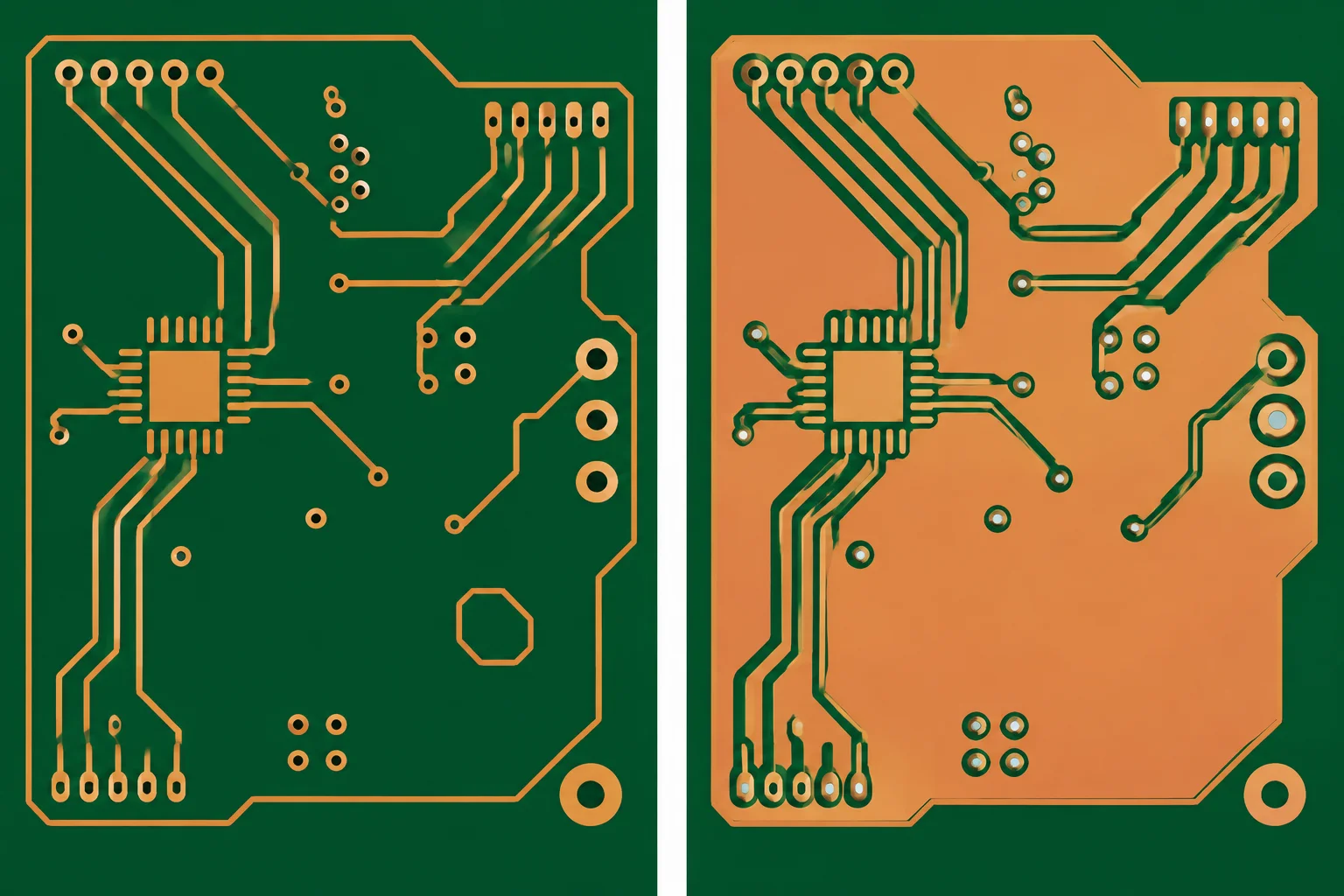

O contorno da zona é apenas a região que você desenhou. O preenchimento é o cobre que de fato sobra depois que o KiCad aplica rede, espaçamentos, trilhas, vias, pads e a remoção de ilhas. Avalie sempre o resultado preenchido, nas duas faces quando houver zonas nelas.

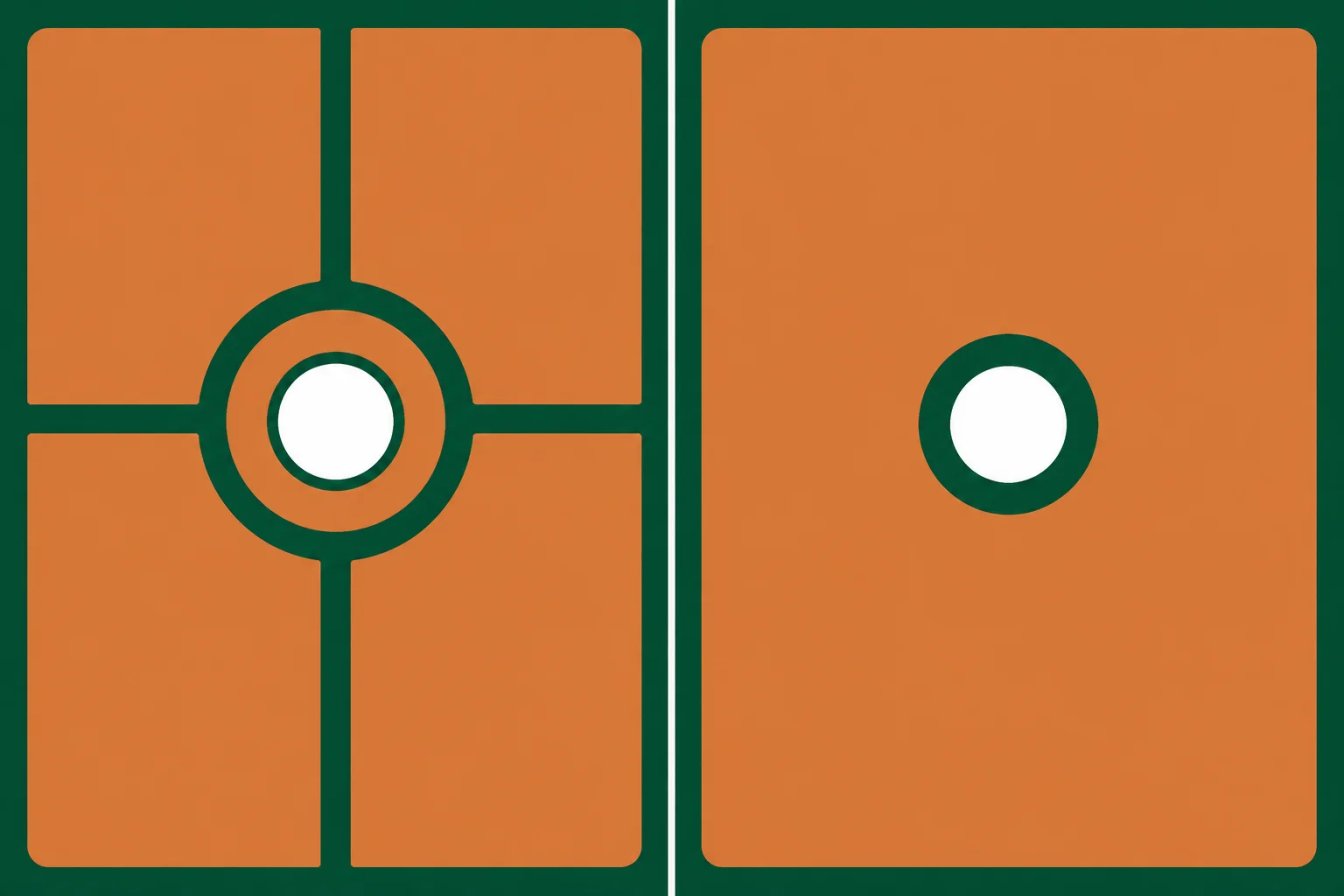

Quando um pad pertence à mesma rede da zona, sua ligação pode ser térmica ou sólida. A escolha é local ao contexto: considere a corrente naquele caminho, a capacidade de dissipar calor durante a soldagem e como a peça será montada ou retrabalhada.

Uma rota de alimentação não é apenas a trilha mais longa ou a largura escolhida no início. Avalie o caminho completo de condução: saída de uma zona ou pad, trilhas, vias, entradas de pads e conexão final à zona.

O trecho mais estreito pode limitar a queda de tensão, o aquecimento ou a corrente admissível do percurso, mesmo que todo o restante seja largo. Procure especialmente:

• entrada estreita em um pad;
• corredor comprimido entre outros cobres ou obstáculos;
• via em série no percurso;
• “pescoço” deixado no preenchimento de uma zona;
• raios de uma conexão térmica.

Isso não significa que toda redução seja um erro. O contexto elétrico do trecho e as restrições físicas definem se ela é aceitável.

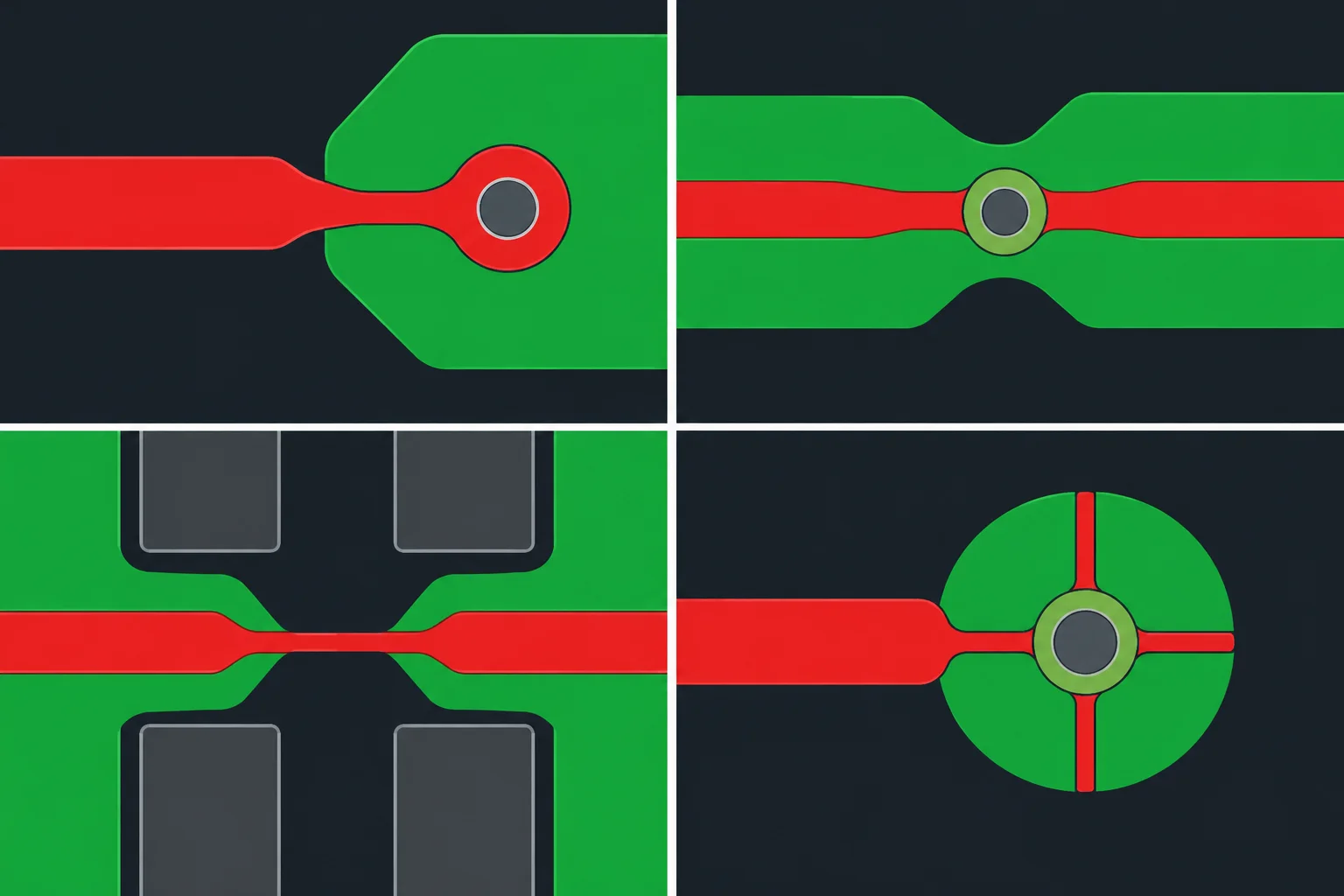

Os quatro detalhes mostram pontos onde um caminho aparentemente largo pode ficar restrito.

Ao localizar um ponto restritivo, escolha primeiro uma ação que ataque sua causa física. A correção final precisa manter os espaçamentos, as áreas reservadas e o caminho de retorno planejado. Algumas situações pedem alteração; outras pedem apenas verificar se o trecho atende às exigências reais.

No seu projeto local no KiCad, escolha uma rota de alimentação ou outra rede que tenha exigência relevante. Siga visualmente o caminho entre os dois pontos principais da rede e procure pads, vias, corredores estreitos, pescoços de zona e conexões térmicas.

Se alterar o trajeto, a posição de uma via, a geometria de uma zona ou a conexão de um pad, preencha novamente as zonas antes de concluir a inspeção. O contorno da zona não revela, sozinho, o cobre que restou nem suas conexões.

Evite “corrigir” um gargalo invadindo espaçamentos, áreas reservadas ou criando uma fenda no retorno. Se não houver correção claramente melhor, registre a limitação para a revisão posterior.

Serigrafia é uma instrução na própria placa

Use a serigrafia para alguém montar, conectar e conferir a placa sem adivinhações. Cada referência deve apontar sem ambiguidade para seu componente: R1 perto de R1, C3 perto de C3. Se houver pouco espaço, afaste o texto, mas mantenha uma associação visual clara e não o coloque entre peças parecidas.

Também marque polaridade e orientação quando forem relevantes: + no lado positivo de um capacitor polarizado, marca de diodo e indicação de pino 1 de circuitos integrados ou conectores. A marca deve continuar visível depois da montagem.

Nomeie a função do conector

Ao lado de um conector, escreva o que cada contato faz no equipamento, de acordo com o mapeamento elétrico já definido. Por exemplo, em vez de depender apenas de J1 ou do nome interno da rede, uma entrada de alimentação pode trazer +5V e GND; uma conexão de sinal pode trazer SINAL e GND quando isso refletir seu uso.

Confira a identificação pela vista de encaixe ou uso do conector. Não copie uma sequência apenas porque parece correta na vista oposta. A numeração dos pads e o mapeamento elétrico são a referência para decidir qual texto fica junto de cada contato.

Preserve soldagem e leitura

Deixe texto e símbolos fora das aberturas da máscara de solda, pads, contatos de conector, pontos de teste e da área que será coberta por uma peça. Um texto sobre um pad pode desaparecer na fabricação, dificultar a soldagem ou virar uma marca confusa.

Adote tamanho e espessura que sua fabricação assumida consegue reproduzir. Prefira poucas informações grandes e legíveis a muitas inscrições minúsculas. Organize textos de cada face para serem lidos naquela vista: use F.SilkS para a face frontal e B.SilkS para a traseira. Ao trocar a camada do texto, o KiCad cuida do espelhamento de exibição; não tente inverter as letras manualmente.

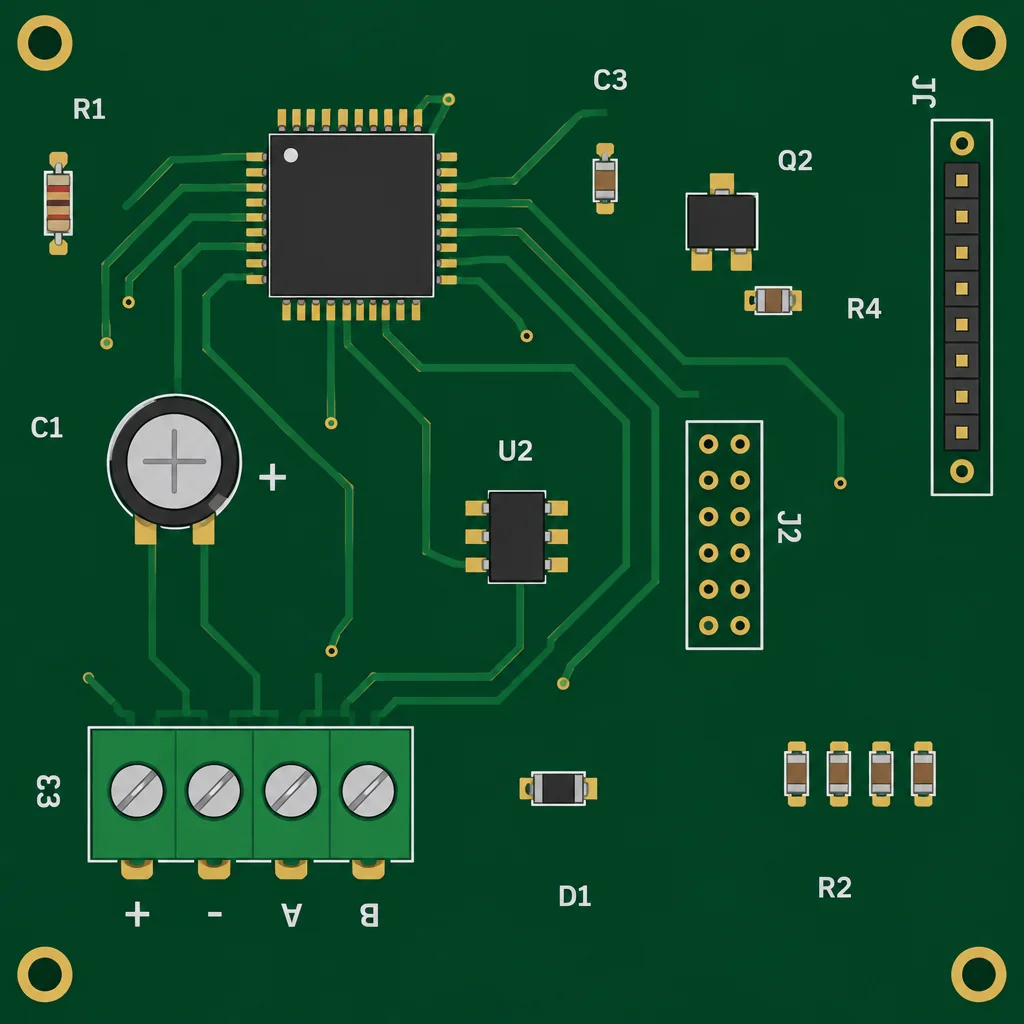

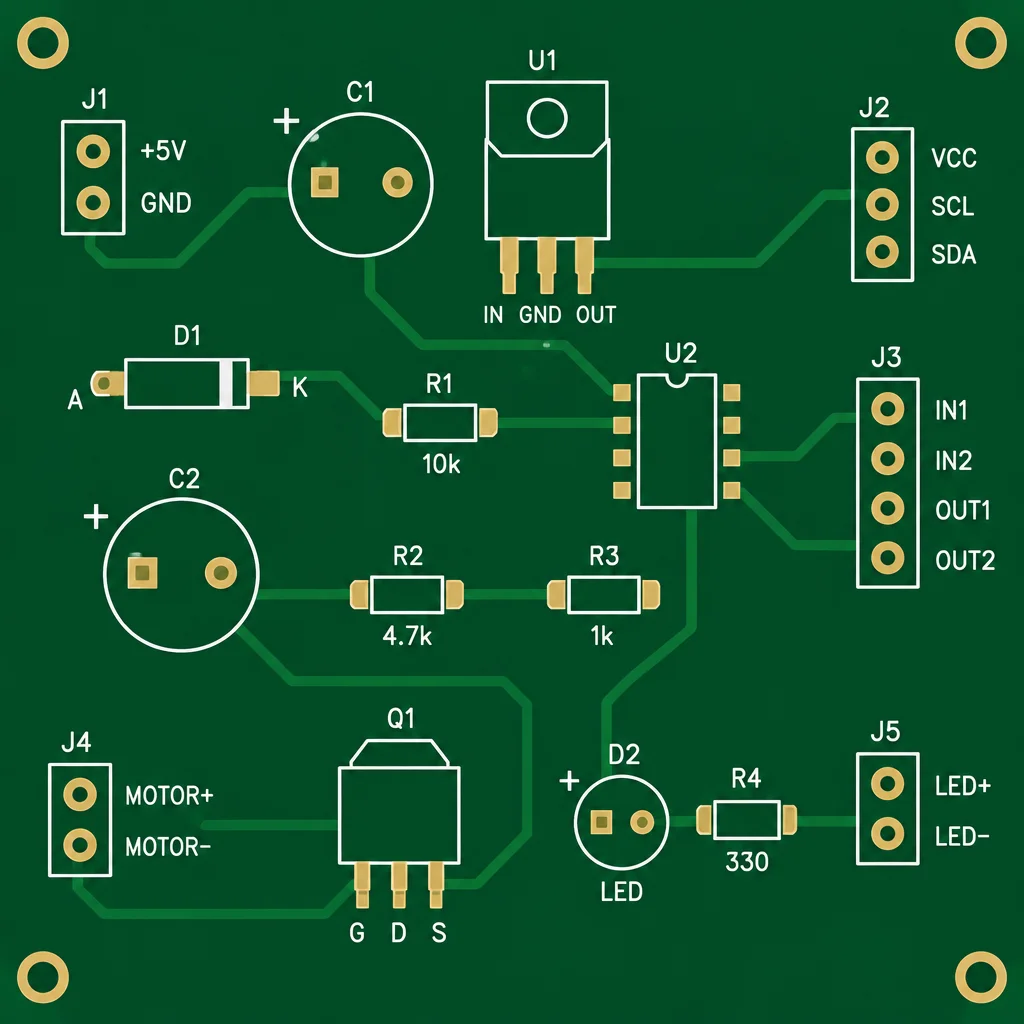

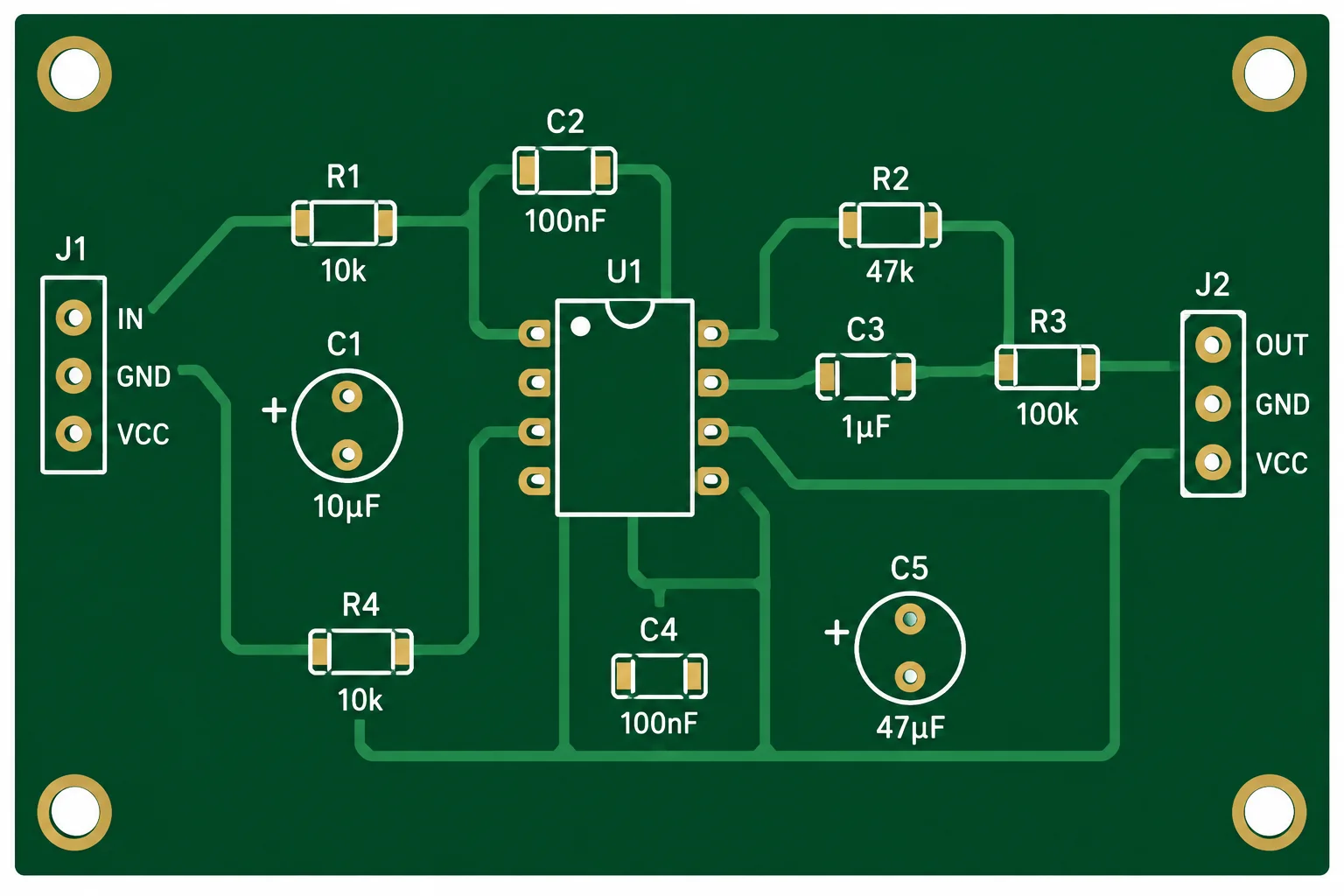

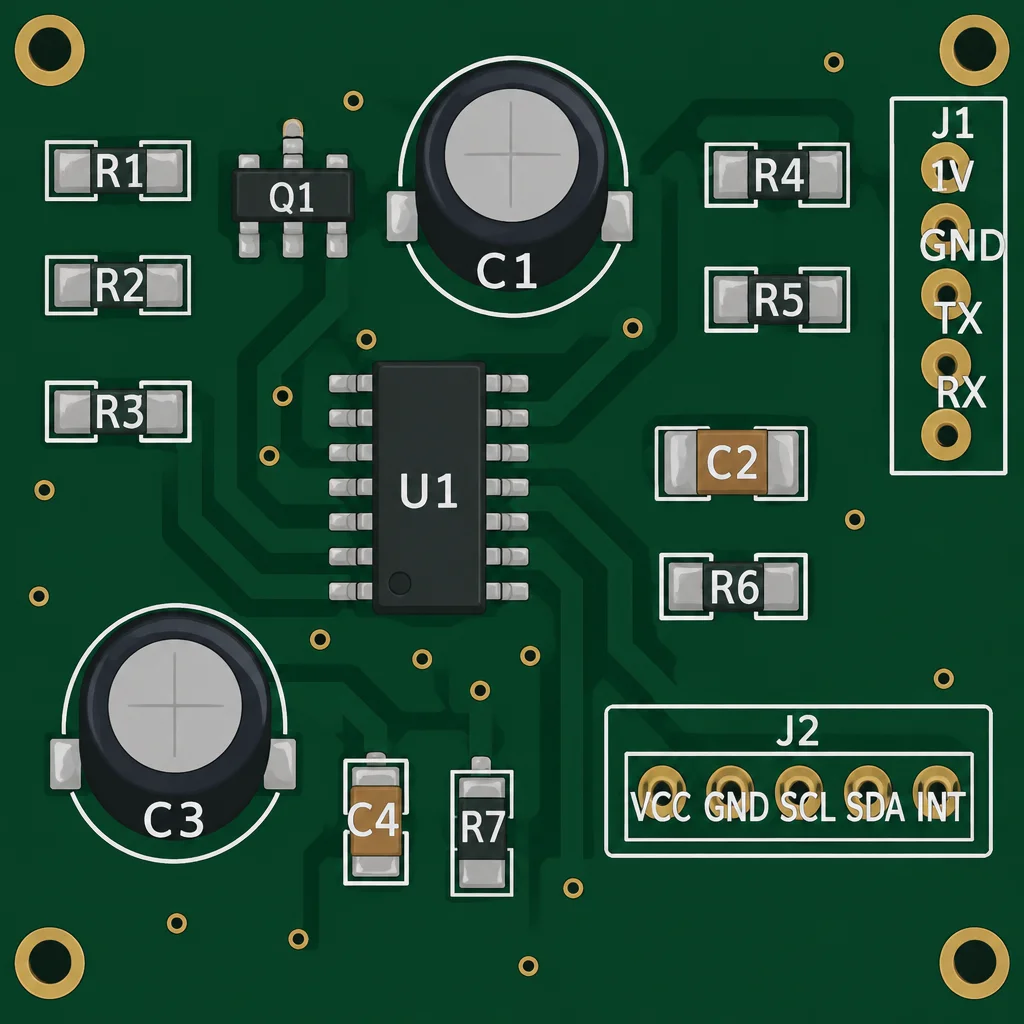

Qual disposição de serigrafia é mais adequada para uma pequena placa com um capacitor polarizado e um conector?

No seu projeto local no KiCad, revise a serigrafia das duas faces. Mova, adicione ou ajuste as marcações necessárias para que:

1. as referências não cubram pads nem fiquem ambíguas;
2. componentes polarizados e pino 1 tenham marca visível quando aplicável;
3. cada contato de conector tenha identificação funcional coerente com seu mapeamento;
4. textos não fiquem sob componentes, sobre contatos ou em áreas de acesso;
5. tamanho, espessura e orientação sejam compatíveis com a fabricação assumida.

Faça essa organização no editor de placas. A conferência formal por regras e a inspeção mais ampla vêm no próximo tutorial.

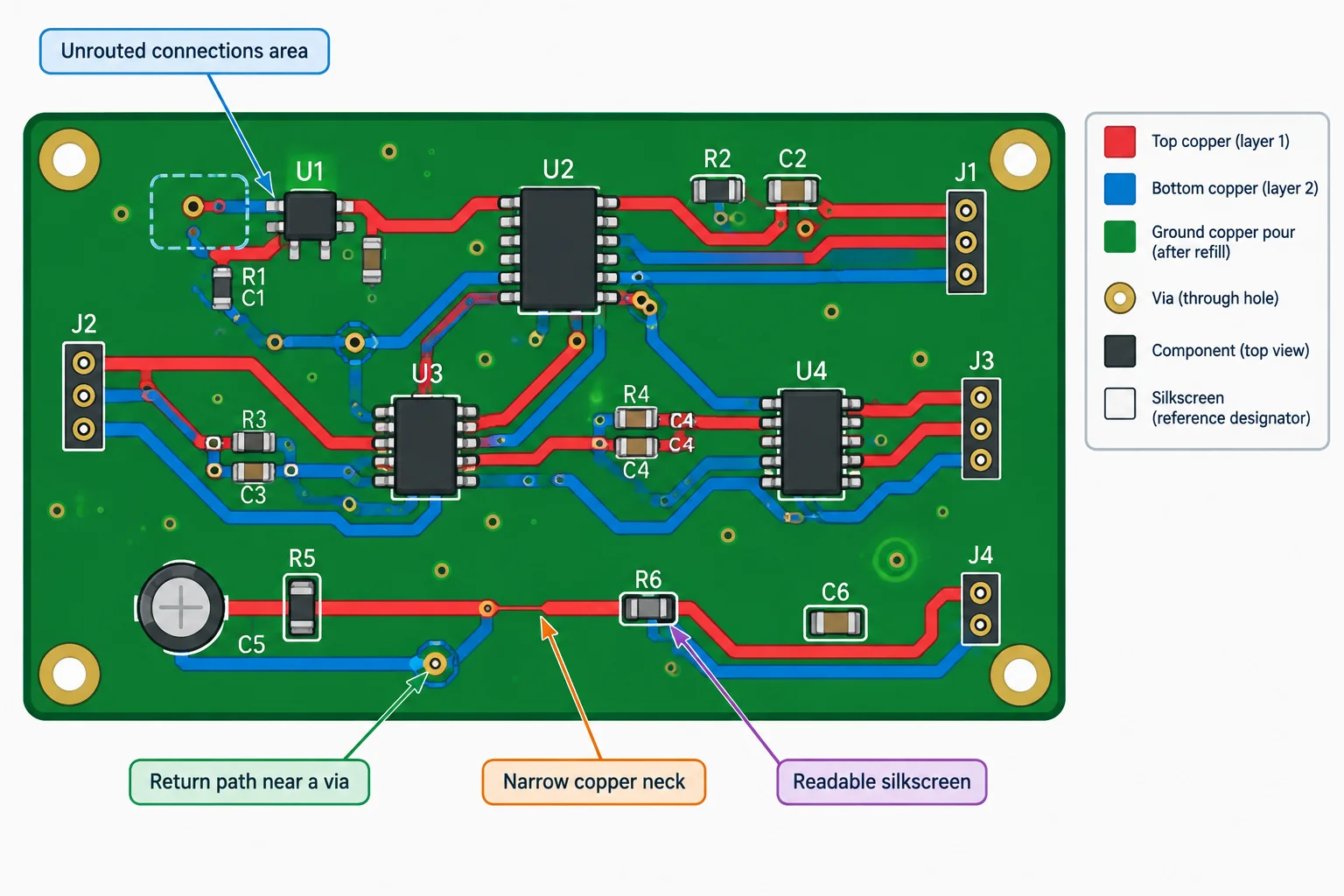

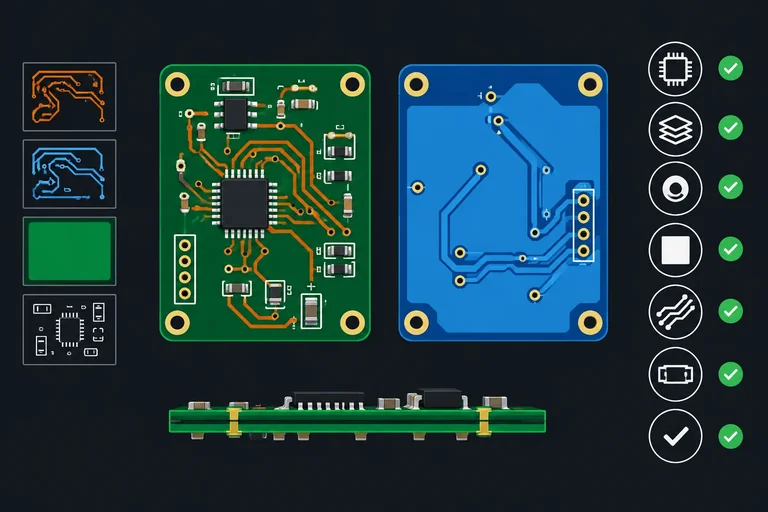

Feche o roteamento com uma passada integrada

No seu projeto local, conclua somente as conexões que ainda faltarem, sem desmontar os trajetos críticos já definidos. Em seguida, atualize o preenchimento das zonas.

Faça uma inspeção visual orientada por quatro perguntas:

1. Conexões: ainda há alguma linha de conexão pendente?
2. Camadas e retorno: cada trecho que mudou de face mantém uma referência de retorno planejada?
3. Cobre: há pescoços em pads, vias, passagens estreitas ou raios térmicos que merecem atenção?
4. Serigrafia: referências, polaridades e funções dos conectores continuam legíveis e fora de pads e áreas de contato?

Esta é uma conferência de projeto, não uma substituição da revisão formal.

Registre as decisões no seu próprio caderno, arquivo de notas ou campo de documentação do projeto. Não é necessário enviar arquivos.

Um registro curto e útil descreve fatos observáveis, por exemplo:

• estado das conexões pendentes após preencher as zonas;
• uma rota que exigiu desvio ou troca de camada e como o retorno foi preservado ou qual limitação permaneceu;
• um gargalo analisado e a decisão tomada;
• referências, polaridades e nomes funcionais de conectores que você completou;
• qualquer ponto que ainda precise de revisão.

Evite registrar apenas “está pronto”. Indique o que foi conferido e o que ainda é incerto. Esse relato ajuda a separar decisões conscientes de suposições visuais.
