Posicionamento e retornos de corrente na placa

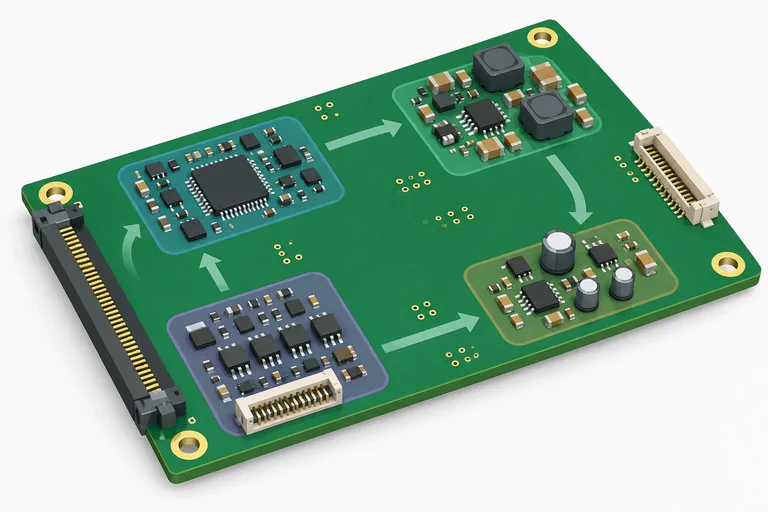

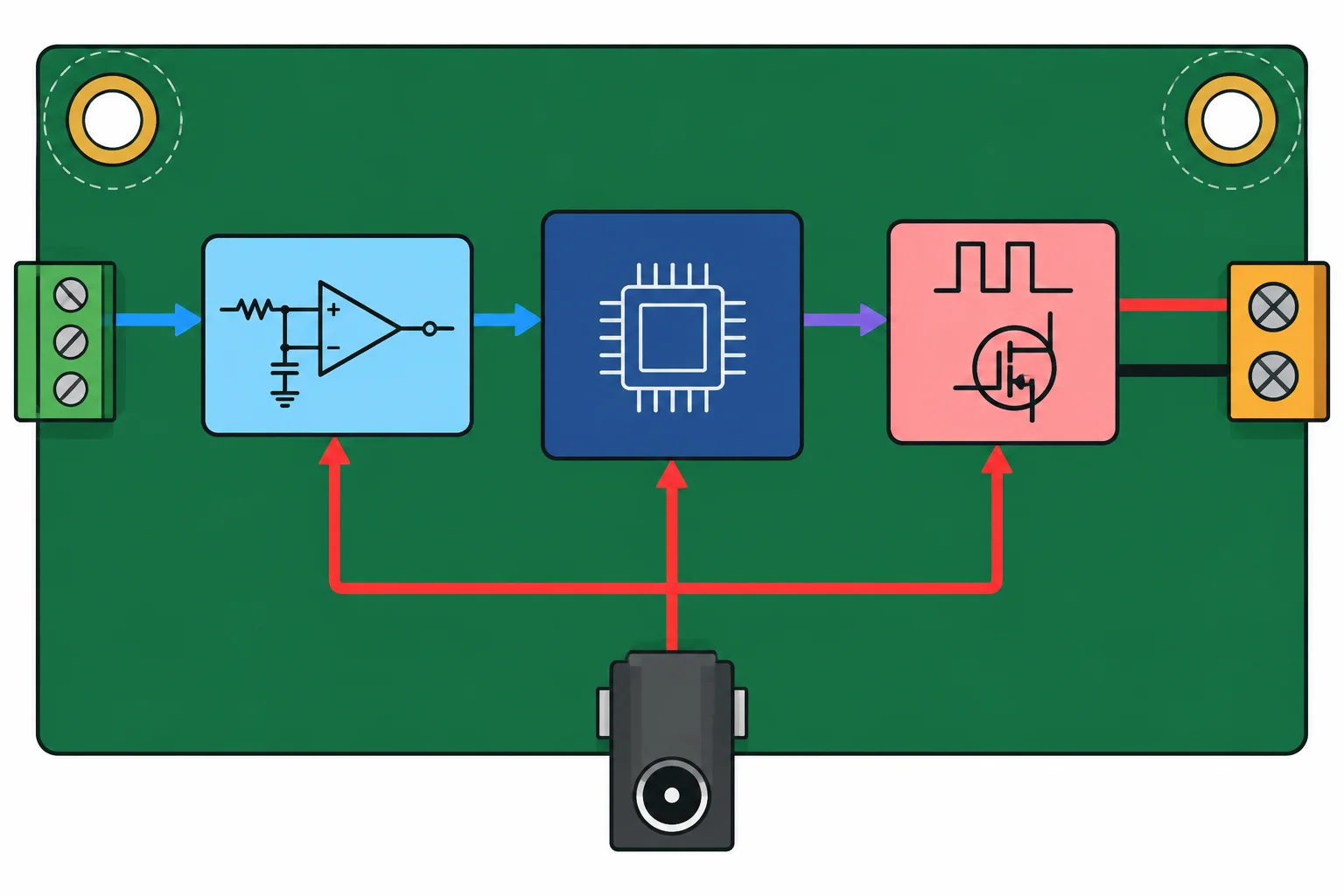

Antes de mover footprints, transforme o esquemático em um mapa físico de blocos. Neste caso de estudo de baixa tensão, a placa tem cinco funções:

• Alimentação: recebe 5 V e GND pelo conector J1.
• Entrada analógica: recebe o sinal do sensor pelo conector J2.
• Condicionamento: prepara o sinal para a leitura.
• Aquisição digital: lê ou processa o sinal condicionado.
• Carga pulsante: é conectada por J3 e comandada por um estágio de acionamento.

Registre também os fluxos: o sinal analógico segue de J2 → condicionamento → aquisição digital. A alimentação atende os blocos. Já a carga pode ter corrente variável durante o acionamento.

Nesta etapa, não escolha o posicionamento final nem desenhe trilhas. O objetivo é criar um inventário que combine função, conexões e demanda de corrente.

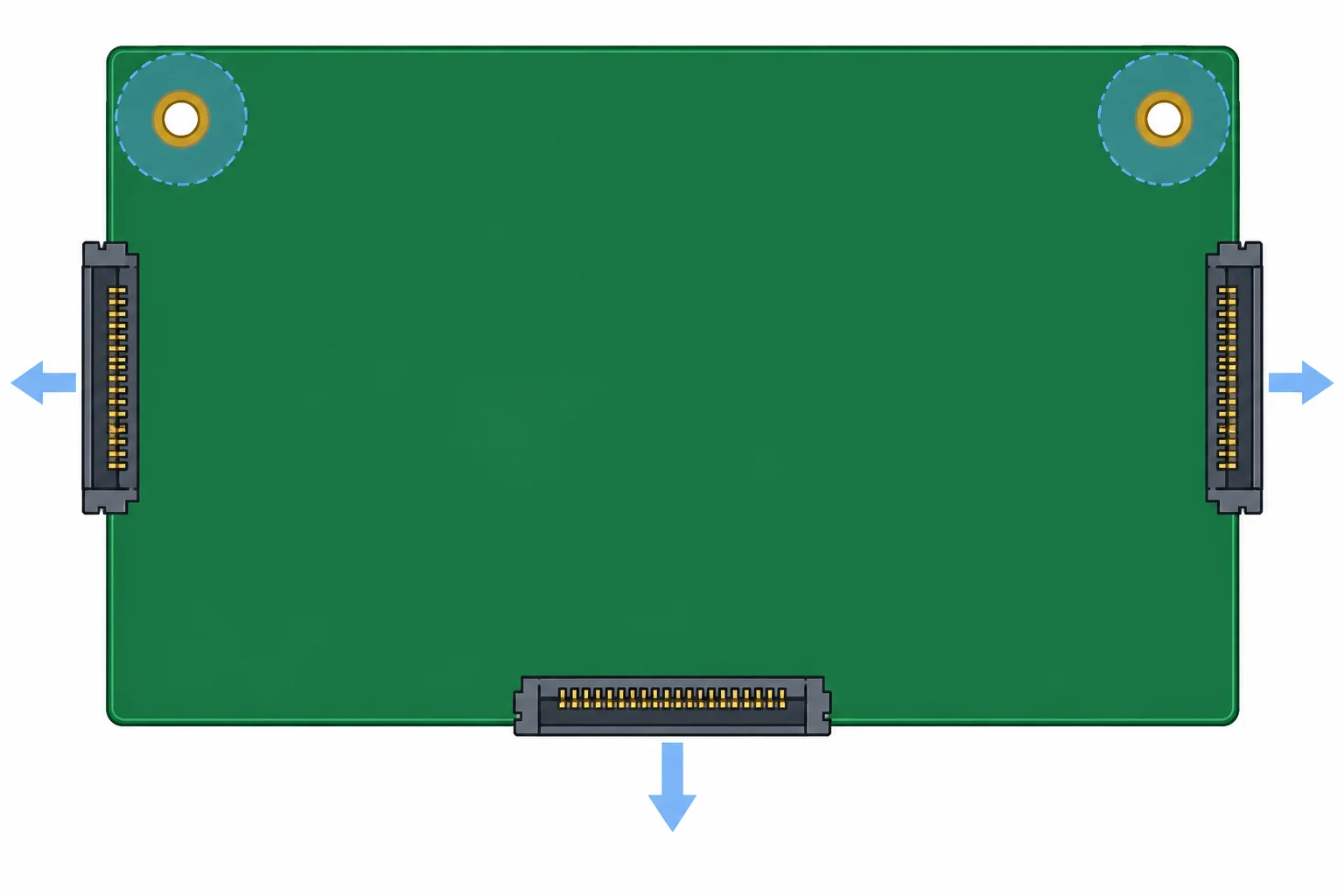

Algumas posições já são definidas pela mecânica. No caso de estudo, considere uma placa de 80 mm × 50 mm com estas restrições:

• J1, alimentação: centro da borda inferior, para acesso do cabo.
• J2, sensor: borda esquerda, para acesso do cabo do sensor.
• J3, carga: borda direita, para acesso do cabo da carga.
• Dois furos de fixação de 3,2 mm ficam a 5 mm dos cantos superior esquerdo e superior direito. Uma região circular de 4 mm ao redor de cada furo fica livre de componentes.

Conectores e furos são posições mecanicamente obrigatórias. Já o condicionamento, a aquisição digital e o estágio de acionamento da carga são elementos ajustáveis dentro da área restante.

Começar por essas limitações evita uma organização que parece boa eletricamente, mas impede fixação, montagem ou conexão dos cabos.

Associe cada bloco à sua função principal no mapa inicial.

Agora classifique os elementos pelo que a mecânica já impõe e pelo que ainda pode ser reorganizado. Não é uma decisão de layout final: é apenas a separação entre restrição e liberdade de posicionamento.

GND é uma rede, não um destino

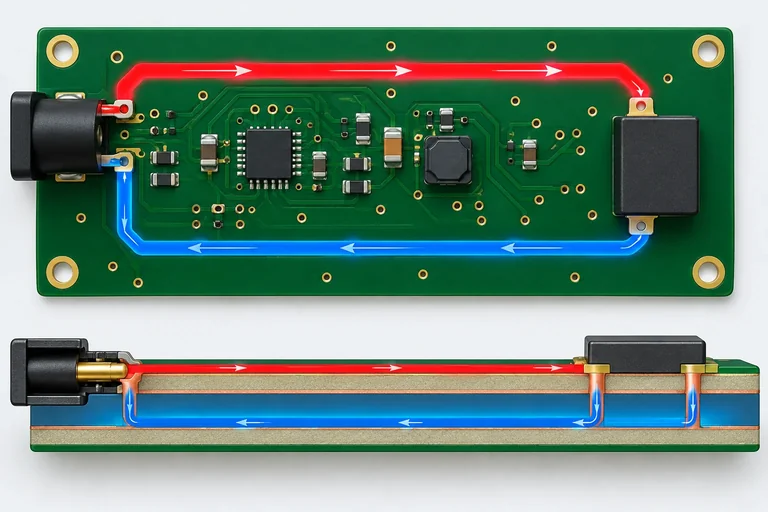

Para analisar uma corrente, escolha uma origem e siga um circuito fechado: ela sai da fonte, passa pela carga e retorna ao terminal de origem dessa mesma fonte.

No esquemático, vários símbolos GND separados apenas indicam nós da mesma rede. No layout, porém, a corrente precisa percorrer cobre real — trilhas, pads, vias e zonas — para fechar o caminho.

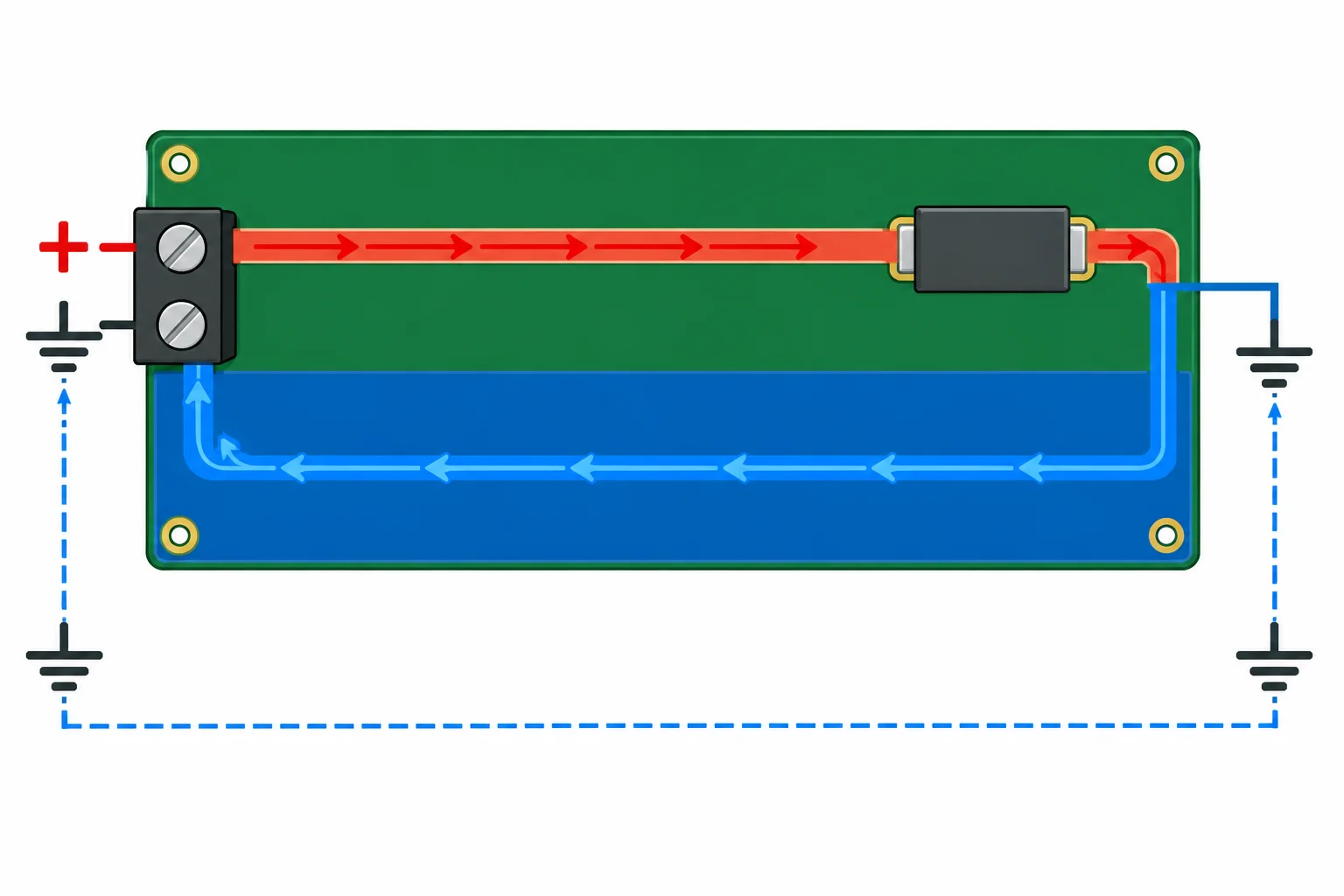

Exemplo: para a corrente que alimenta uma carga, o percurso é +V da entrada → carga → rede GND → terminal GND da entrada. Não termina ao alcançar um símbolo GND.

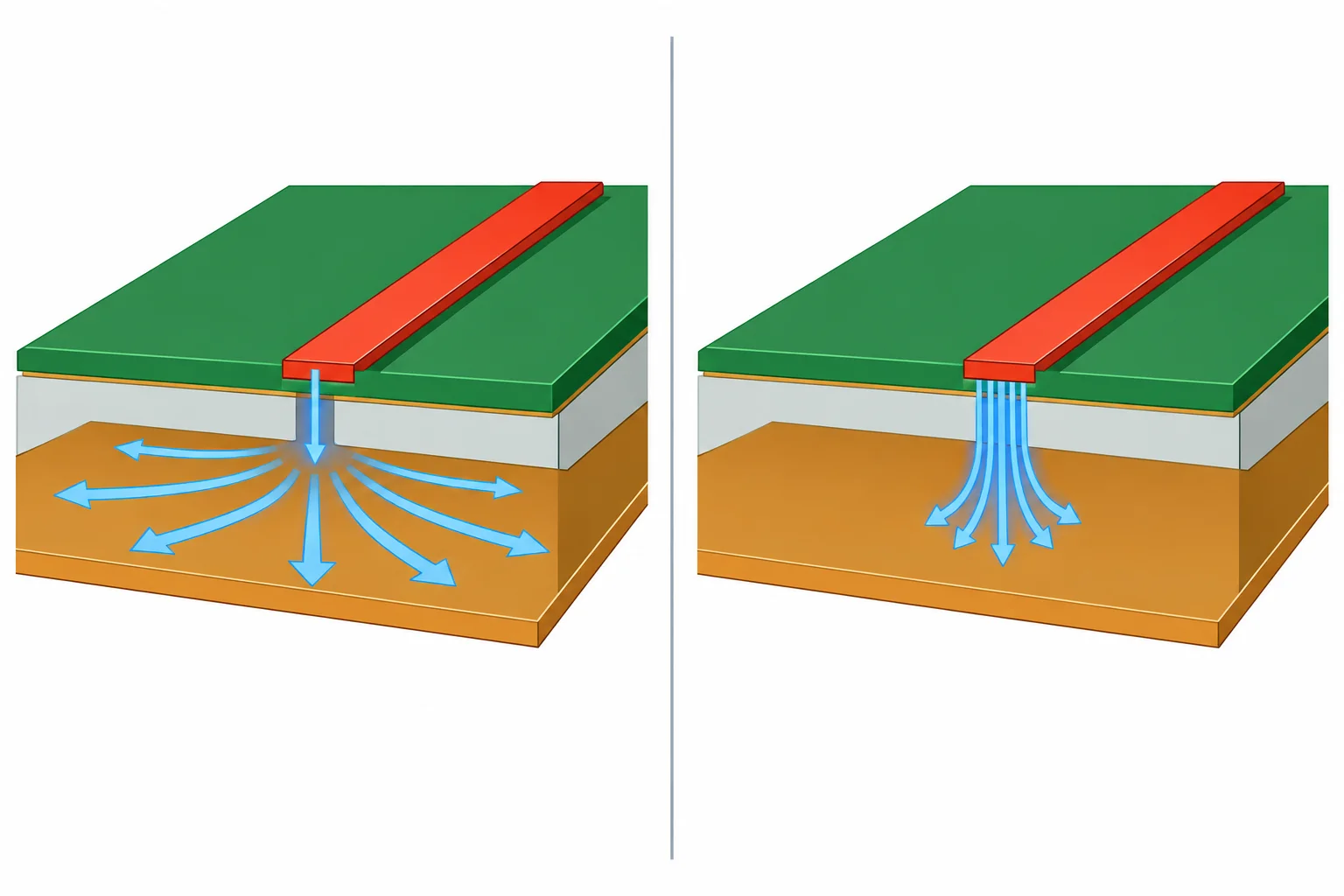

Em corrente contínua ou em variações lentas, a distribuição pelo cobre é influenciada principalmente pelas resistências disponíveis. Se houver vários caminhos em paralelo na zona GND, a corrente se divide entre eles: caminhos de menor resistência tendem a conduzir mais.

Portanto, não desenhe mentalmente uma única “trilha de retorno” obrigatória quando existe uma área de cobre. As setas servem para indicar tendências e regiões de maior circulação, não linhas exatas.

Quando há uma componente rápida de corrente, a impedância do percurso completo passa a ser decisiva. Em uma referência contínua próxima, o retorno tende a se concentrar sob ou perto da projeção da trilha de ida, pois isso reduz a separação entre os percursos.

Isso não significa que toda a corrente fique em uma linha infinitamente fina, nem que o cobre distante deixe de ter função. É uma aproximação qualitativa útil para inspecionar o layout.

Considere uma trilha de sinal na camada superior sobre uma zona GND contínua na camada inferior. A trilha leva transições rápidas entre dois blocos.

Qual descrição prevê melhor o retorno associado a essas transições?

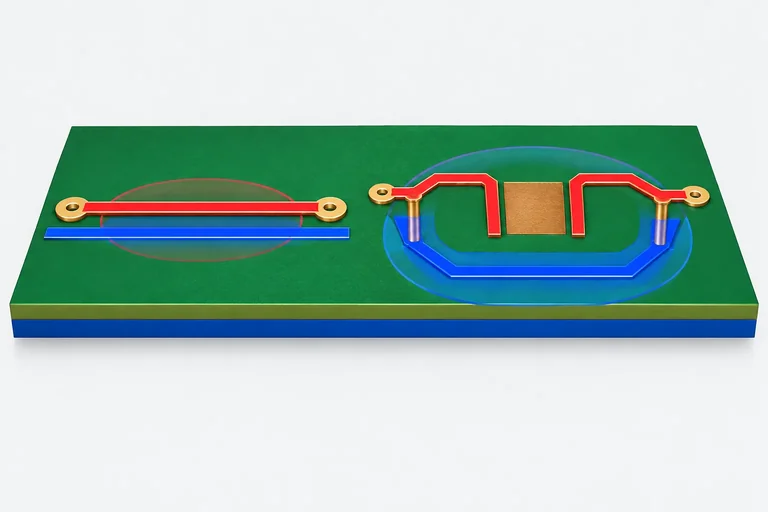

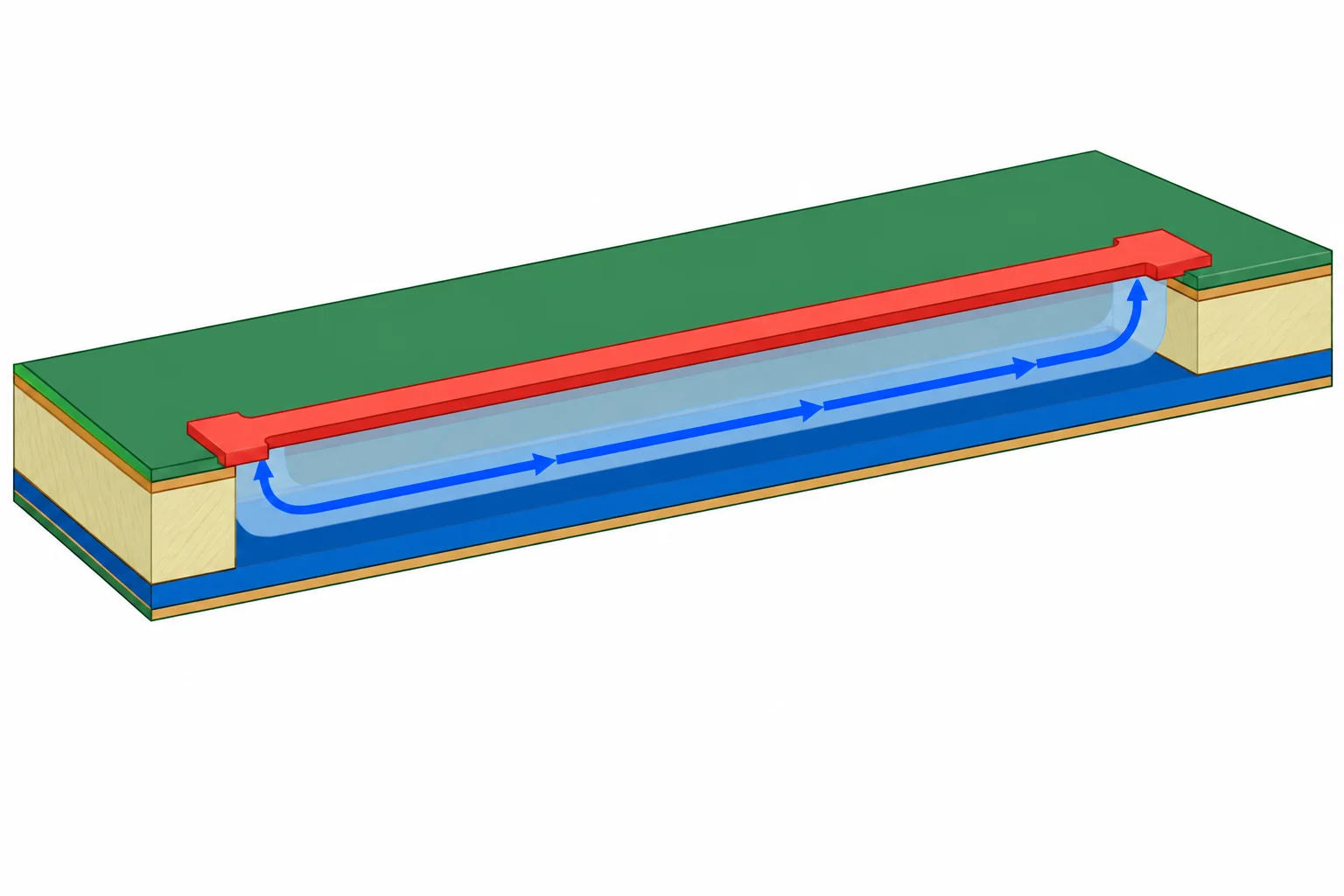

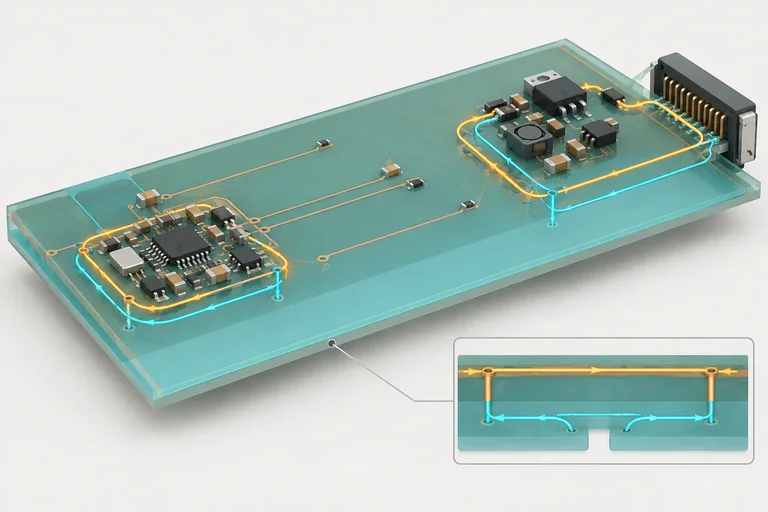

A área de laço é a área delimitada pelo percurso de ida de uma corrente e pelo retorno correspondente. Em uma placa de duas camadas, os percursos podem estar em camadas diferentes: por exemplo, uma trilha de sinal em F.Cu e o retorno associado distribuído na zona GND contínua em B.Cu.

Para as variações rápidas já discutidas, o retorno tende a permanecer próximo à projeção da trilha de ida quando há uma referência contínua disponível. Isso mantém o laço compacto. Se o retorno precisa se afastar para contornar uma região sem cobre, a área delimitada cresce.

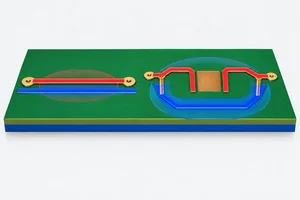

Duas disposições podem realizar exatamente a mesma conexão elétrica e, ainda assim, oferecer percursos muito diferentes. Não avalie apenas o comprimento da trilha de sinal: observe onde está o retorno e qual área fica entre os dois caminhos.

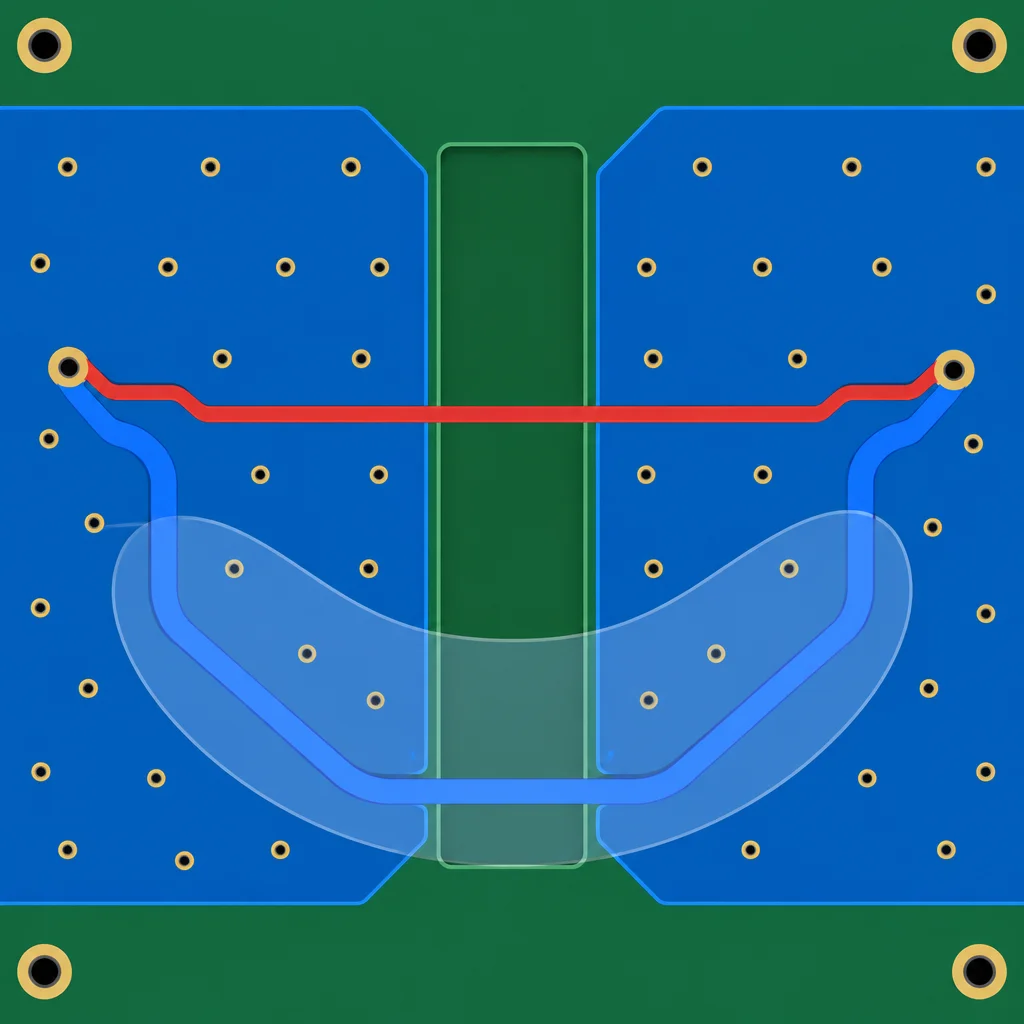

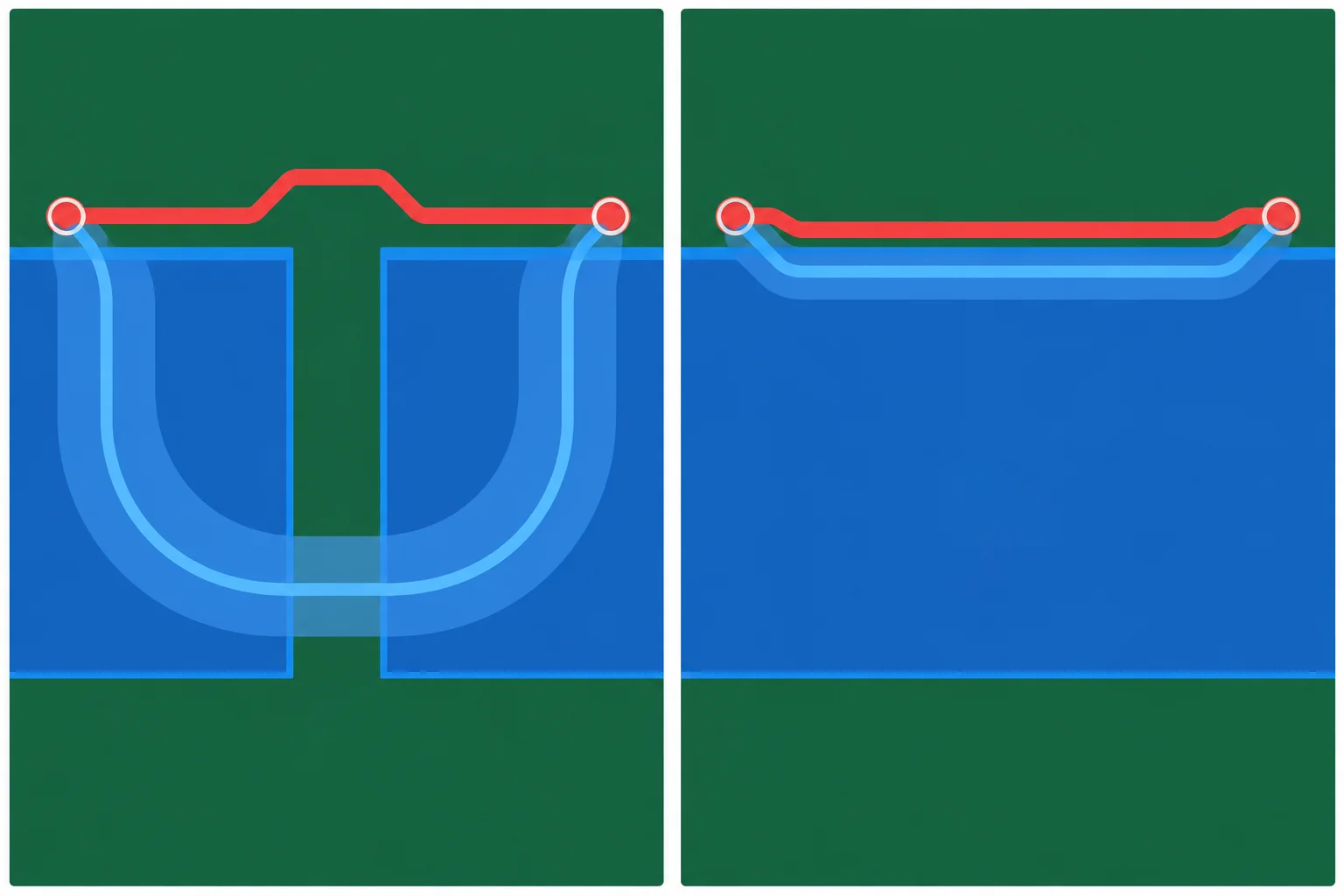

Uma trilha curta sobre uma abertura da referência pode obrigar o retorno a fazer um grande desvio. Uma trilha um pouco mais longa, mas sobre cobre GND contínuo, pode formar um laço menor e ser a escolha mais favorável.

A frequência de repetição informa quantas vezes um sinal se repete por segundo, mas não descreve sozinha a rapidez de cada transição. Um sinal pode mudar de estado poucas vezes por segundo e ainda passar de um nível ao outro em pouco tempo.

Bordas rápidas tornam o percurso completo mais relevante para a análise de interferências. Assim, uma linha aparentemente “lenta” pela repetição do ciclo ainda merece atenção ao laço quando suas transições são abruptas.

As duas imagens conectam os mesmos dois pads. Escolha a disposição que tende a manter o retorno das transições rápidas mais próximo da ida e, portanto, a reduzir a área do laço.

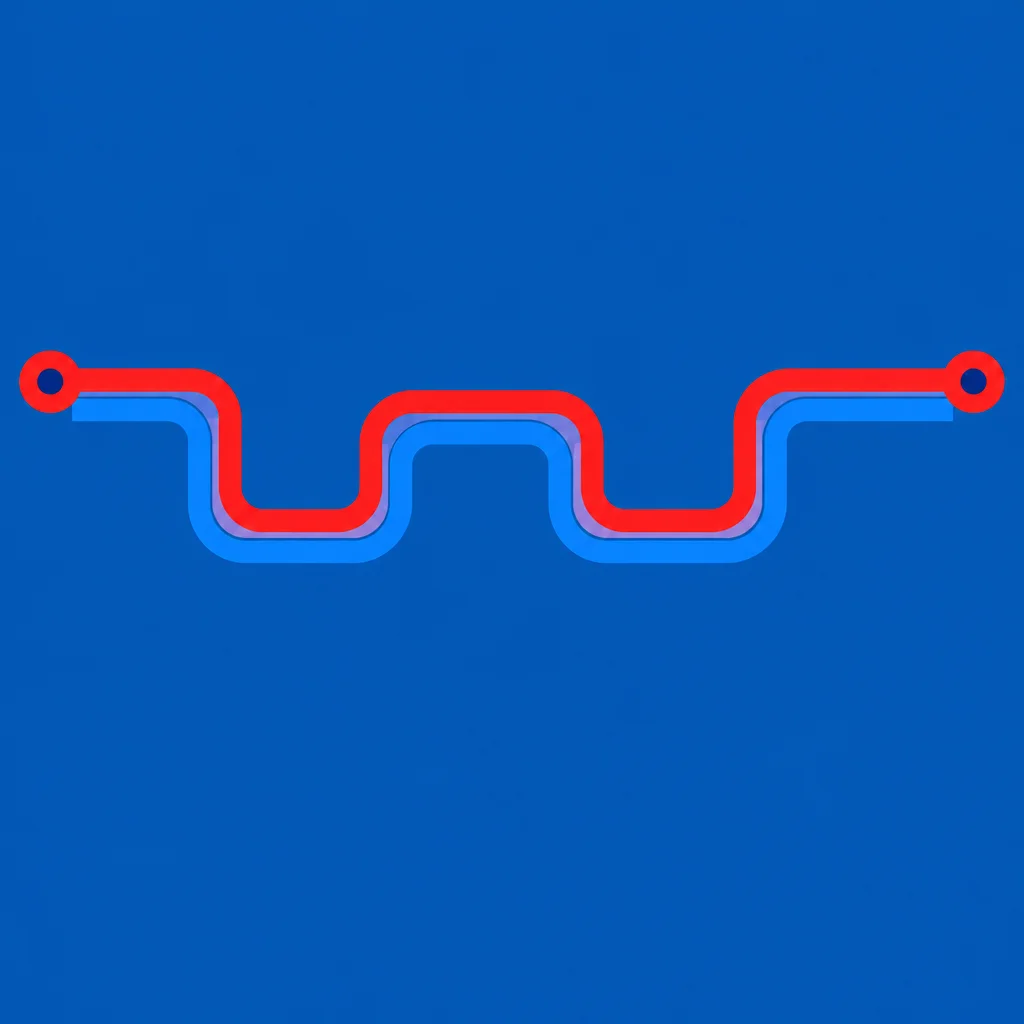

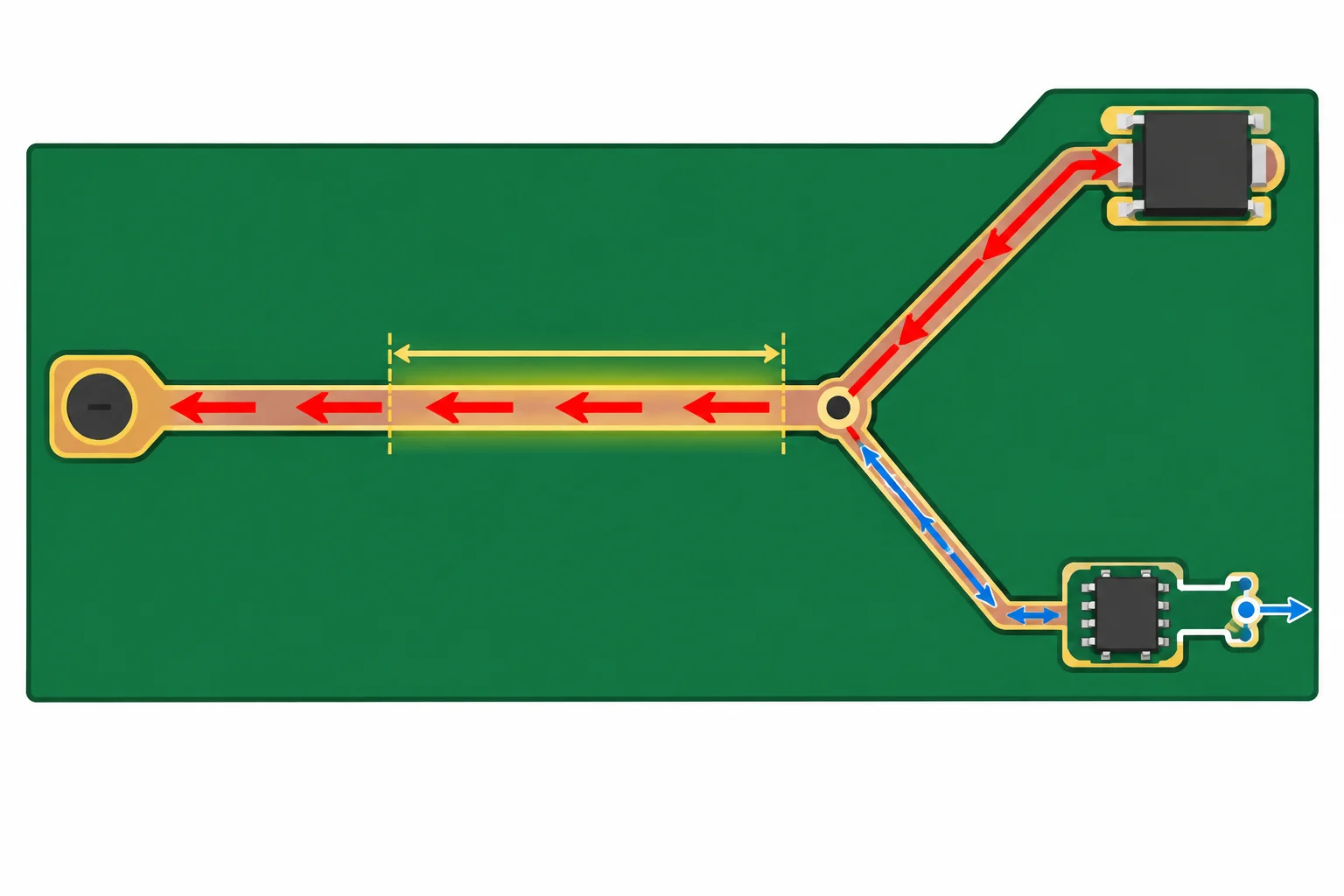

Um nome de rede como GND garante a conexão lógica no esquema, mas não transforma cobre, vias e pads em condutores ideais. Um trecho comum do retorno possui resistência e indutância.

Quando a corrente de uma carga pulsante passa por esse trecho, ela cria uma diferença de potencial entre suas extremidades. Se uma referência de medição também depende desses pontos, a leitura pode se deslocar mesmo com todos os pontos pertencendo à rede GND.

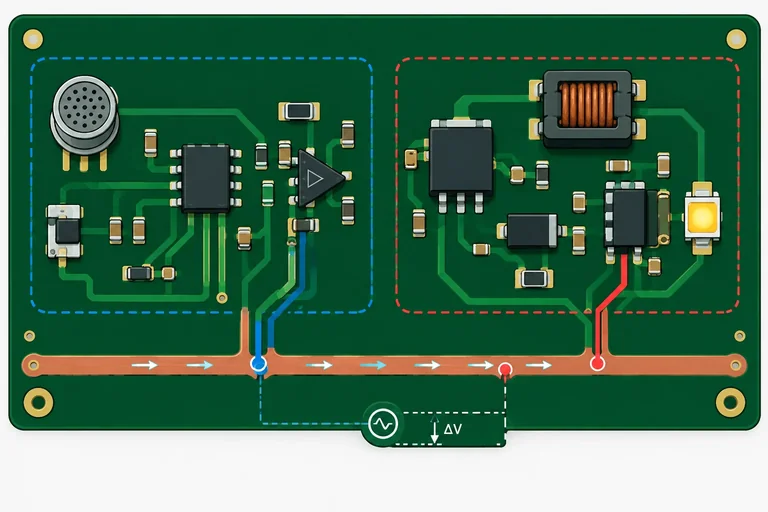

Considere dois pontos da mesma rede GND: GND_SENSOR, referência do sensor, e GND_ADC, referência local do condicionamento e do ADC. Entre eles existe um trecho compartilhado de retorno.

Se a carga aumenta sua corrente, o potencial de GND_ADC pode mudar em relação a GND_SENSOR. Portanto, a tensão que o ADC interpreta depende dos dois pontos usados como referência: o do sinal no sensor e o da aquisição. Não basta verificar se ambos têm o mesmo rótulo de rede.

Posicione pelos percursos, não pelos rótulos

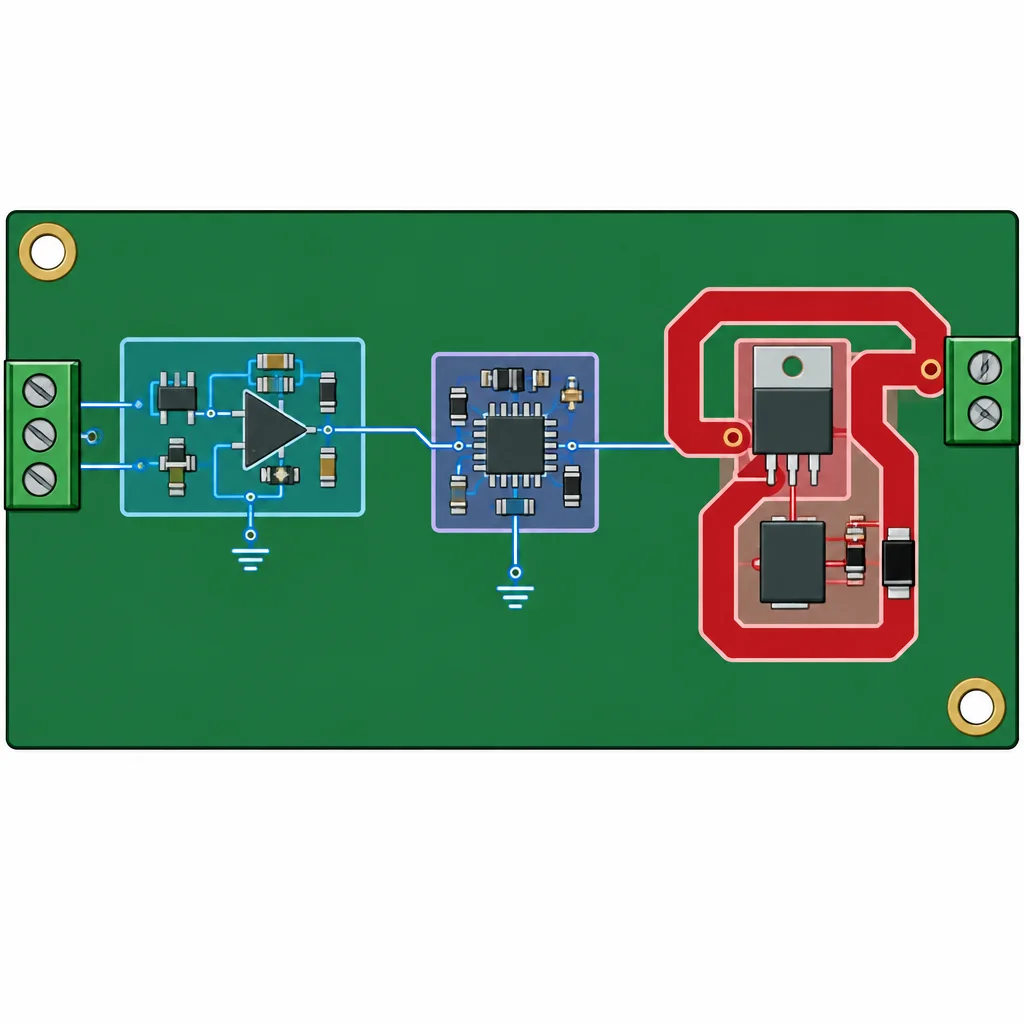

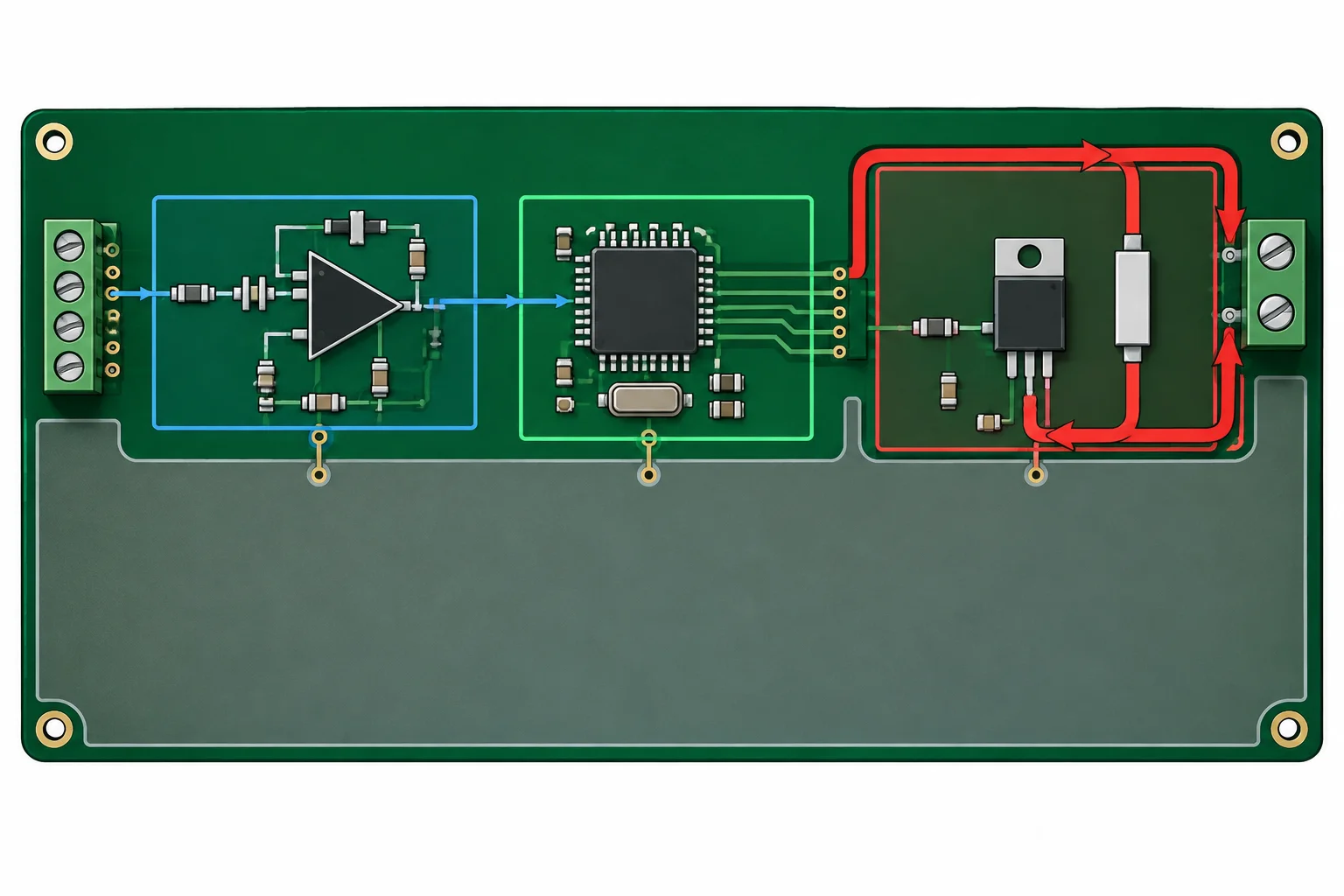

Comece pelas posições obrigatórias — conectores e furos de fixação — e agrupe a entrada analógica com o condicionamento. Assim, o trecho entre conector, componentes de entrada e aquisição fica curto e permanece dentro de uma região previsível.

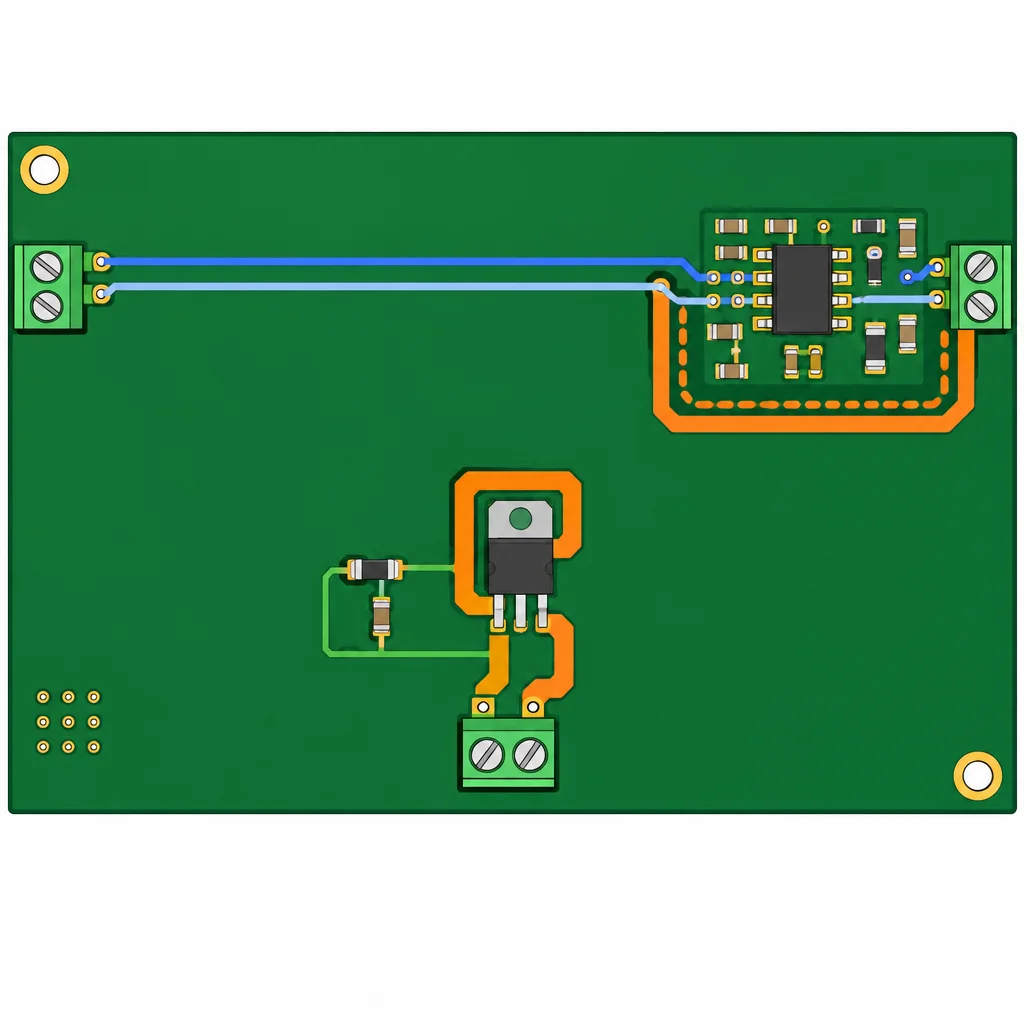

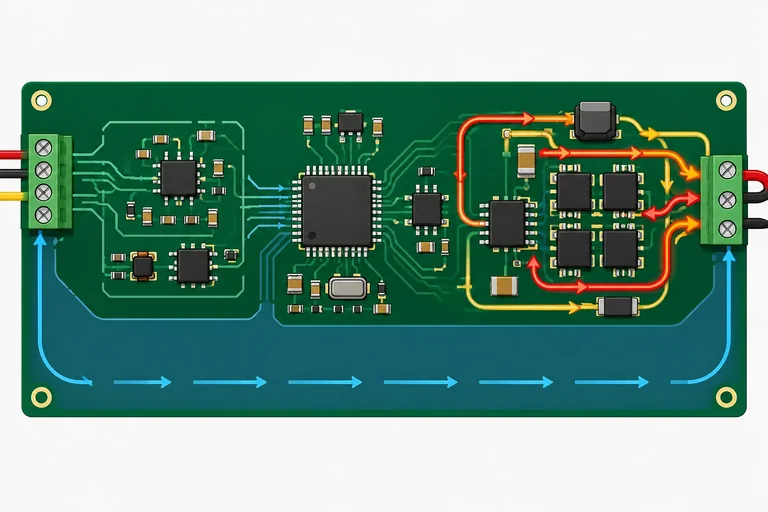

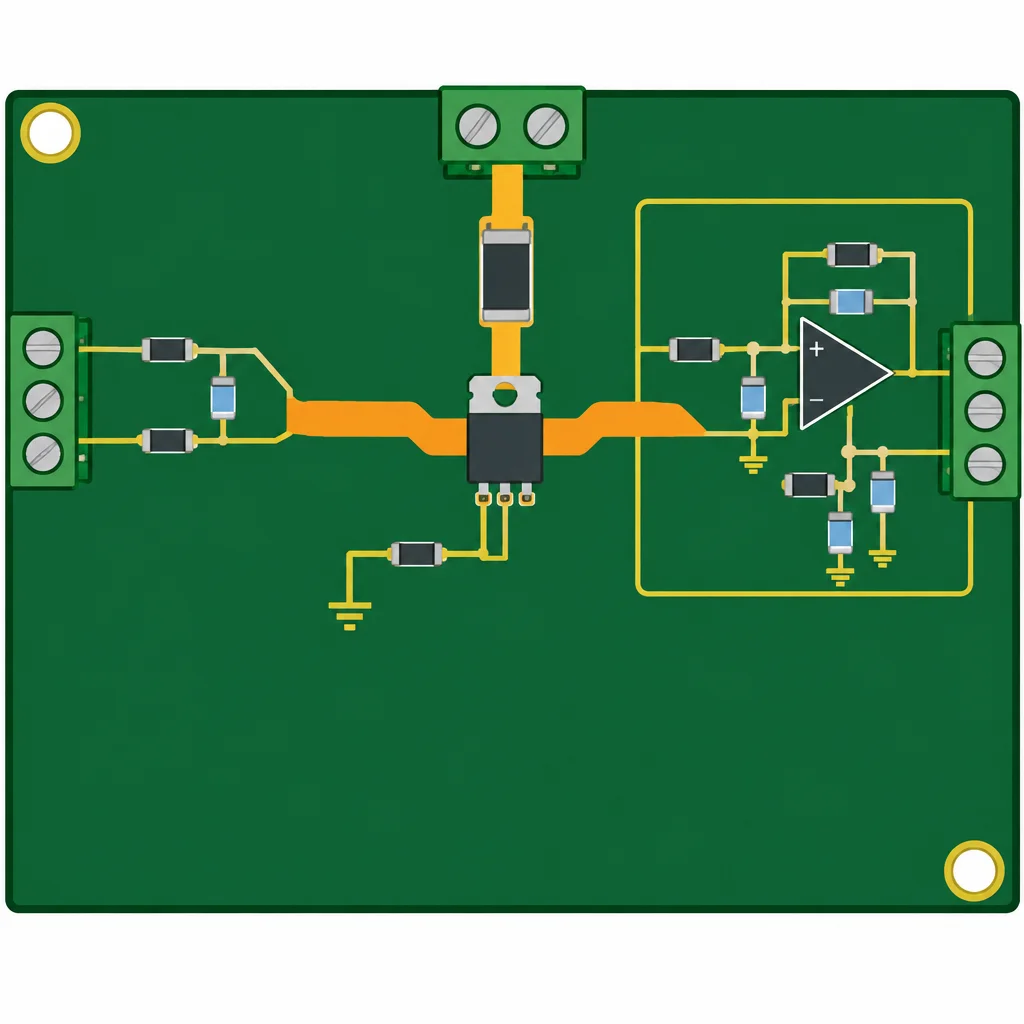

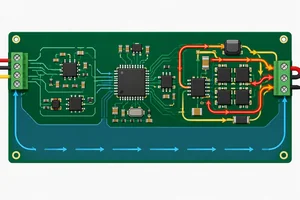

Deixe a carga pulsante junto ao seu conector e organize suas conexões para que ida e retorno ocorram na sua própria região, sem cruzar a área usada como referência da medição.

Neste caso, todos os blocos usam a mesma rede GND e uma zona de referência contínua. A separação é obtida principalmente pelo posicionamento e pelos caminhos de corrente — não por cortar o cobre em uma “ilha analógica” e outra “digital”.

Referência é um ponto do circuito

Uma leitura não usa “GND” de modo abstrato: ela mede uma diferença entre o sinal e um ponto de referência. Posicione o retorno ou ponto de teste da medição perto do bloco que interpreta aquele sinal — por exemplo, perto da entrada do condicionamento ou da aquisição, conforme o ponto definido para a medição.

Isso evita que a queda de tensão causada pela corrente pulsante entre nesse trecho de referência. Não significa criar uma terra separada: significa não colocar a corrente da carga no mesmo trecho de cobre usado como referência sensível.

A prática é local: você criará uma placa mínima apenas para observar uma zona de referência. Não há fabricação, energização, envio nem correção automática de arquivos.

No Schematic Editor, crie um projeto vazio e insira três símbolos Connector_Generic:Conn_01x02, com referências J1, J2 e J3. Use rótulos locais para formar as redes da tabela. Rótulos iguais representam a mesma rede.

Anote o esquema e associe a cada conector o footprint:

Connector_PinHeader_2.54mm:PinHeader_1x02_P2.54mm_Vertical

Atualize a placa a partir do esquemático. Assim, os footprints e as redes chegam juntos ao PCB Editor, e GND estará disponível ao criar a zona.

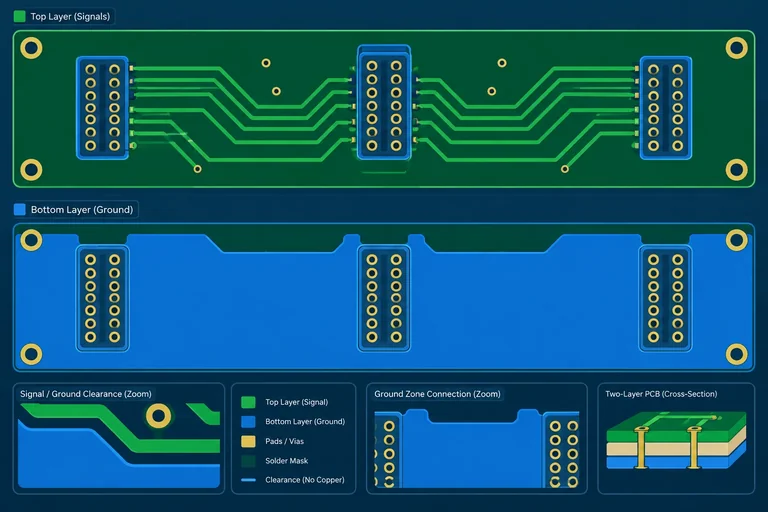

No PCB Editor, selecione a ferramenta de adicionar zona preenchida. Nas propriedades, escolha a camada B.Cu e a rede GND. Mantenha os parâmetros de afastamento e largura mínima compatíveis com as regras existentes; não altere regras globais para forçar cobre em uma passagem inadequada.

Desenhe o polígono acompanhando a região interna permitida pelo contorno e conclua-o. Nesse momento você definiu o contorno da zona, e não o cobre efetivo: pads de outras redes, bordas e afastamentos ainda determinarão a geometria final.

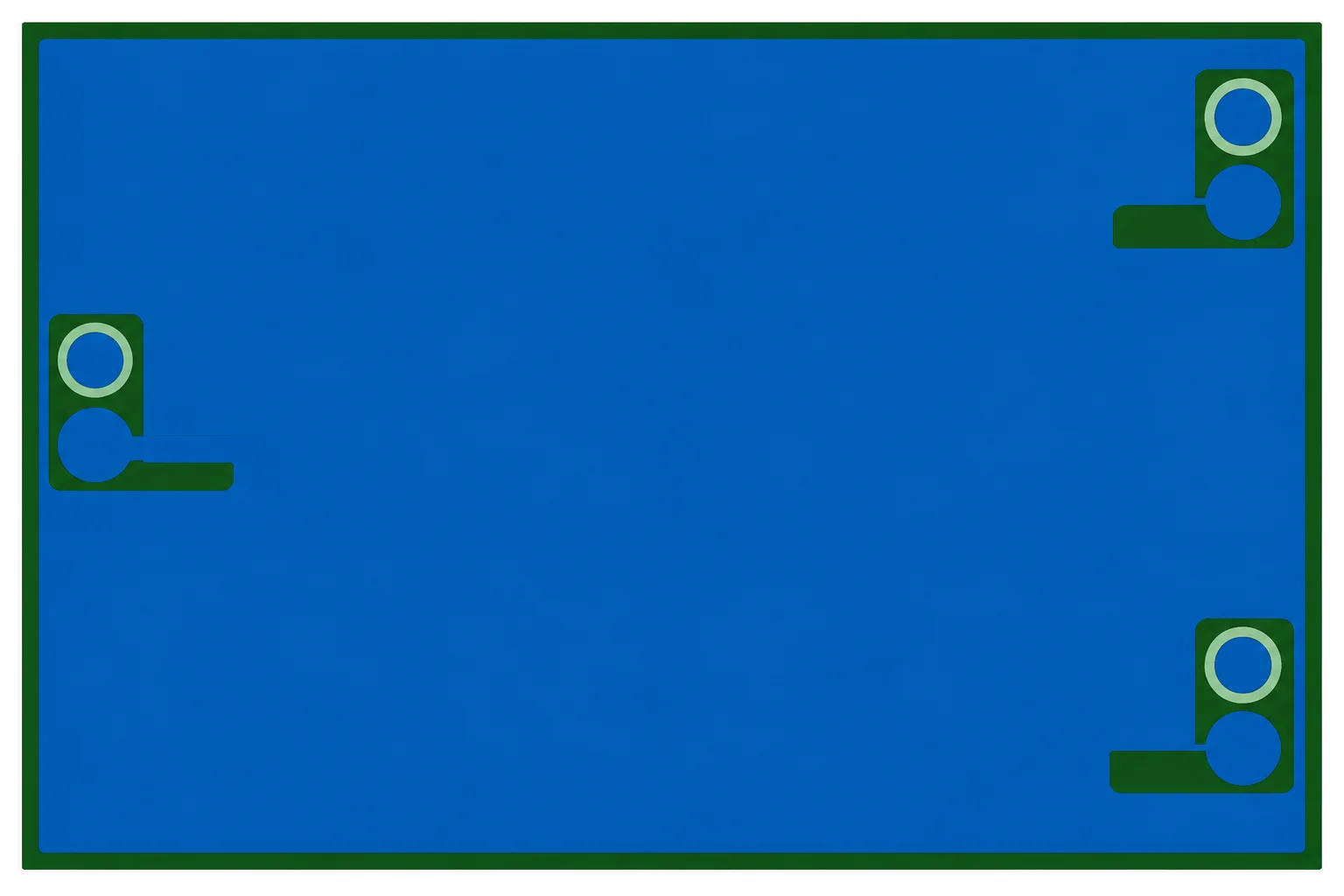

Atualize o preenchimento das zonas — em instalações usuais do KiCad, o atalho é B. Observe B.Cu: o cobre efetivo deve recuar dos pads +5V, SENS_OUT e LOAD+, mas alcançar os pads GND de J1, J2 e J3.

Nas propriedades da zona, habilite a remoção de ilhas sem conexão e atualize o preenchimento novamente. Uma ilha é uma porção de cobre pertencente à rede selecionada, mas eletricamente desconectada da região principal. Ela não é um caminho de retorno disponível.

Compare a geometria preenchida com sua placa local.

As redes já foram transferidas do esquema para a placa. Organize as ações essenciais para chegar a uma zona GND que possa ser inspecionada.

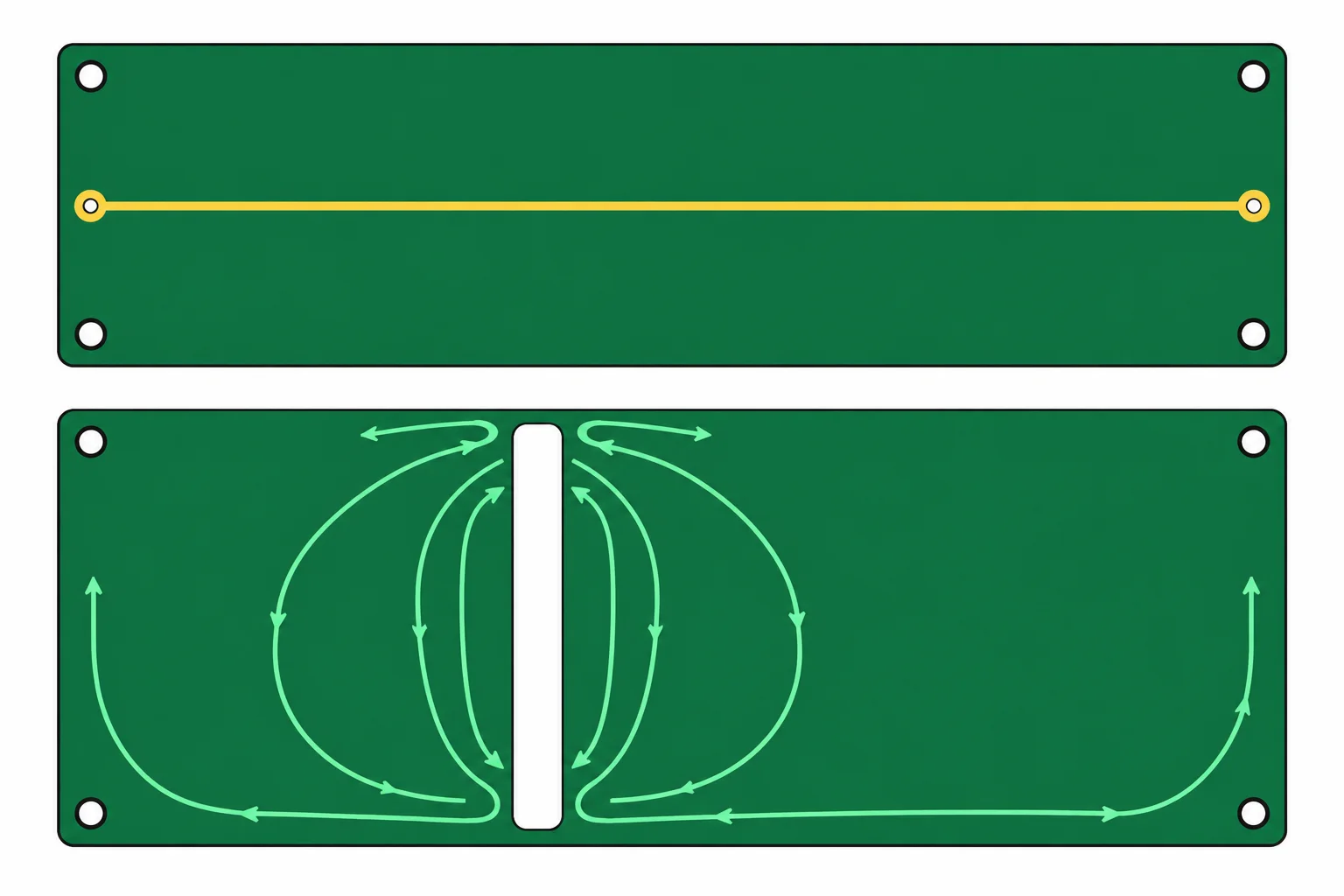

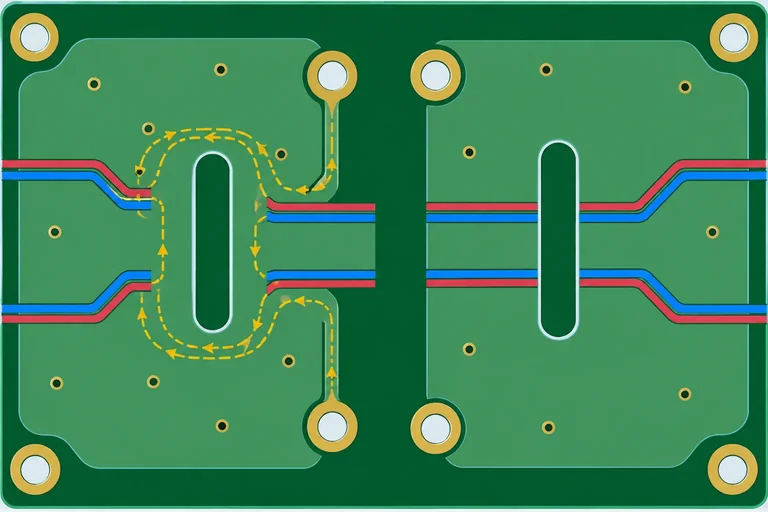

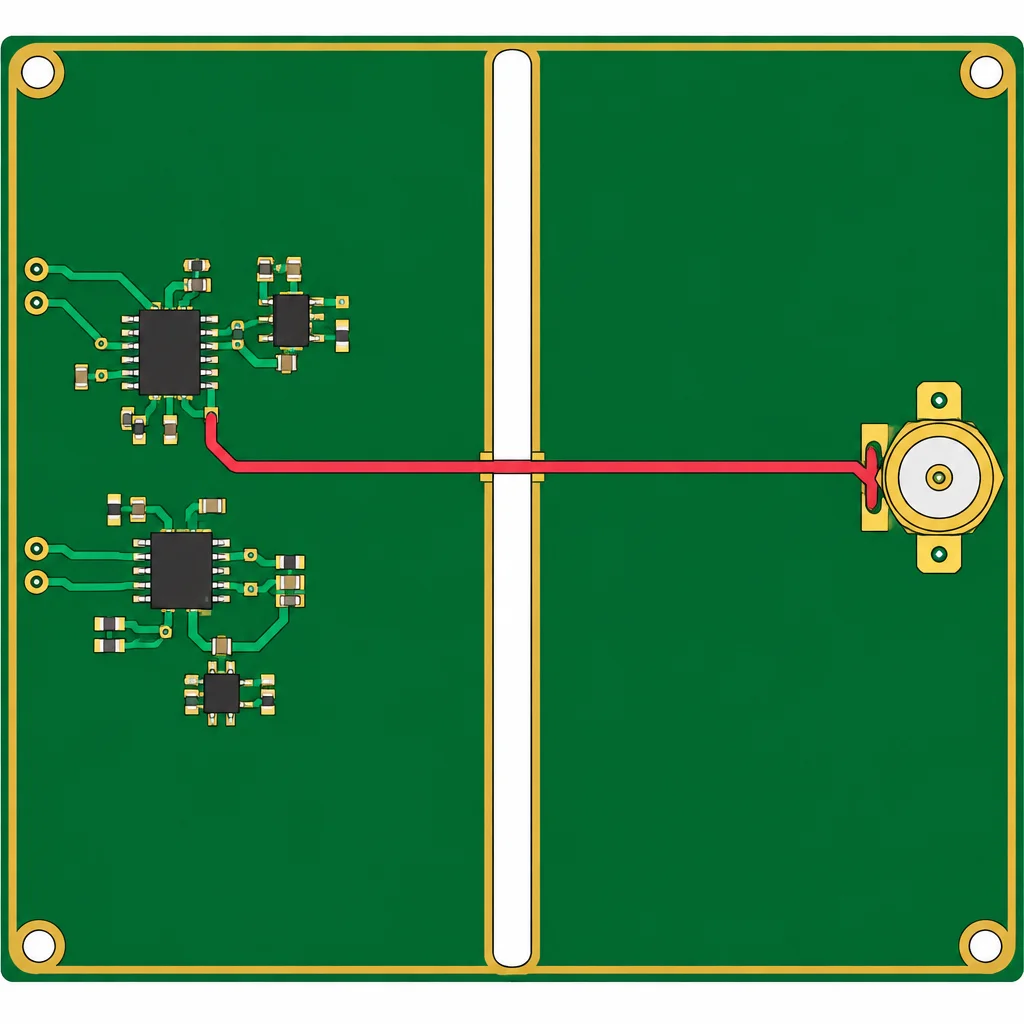

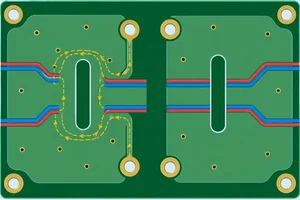

Uma zona GND preenchida não garante, por si só, um bom caminho de retorno. Examine o cobre efetivo: afastamentos de trilhas e pads, furos de fixação, recortes e áreas sem cobre podem criar uma fenda.

Se uma trilha de sinal passa sobre essa fenda na outra camada, o retorno associado às suas variações rápidas não pode seguir próximo à projeção da trilha. Ele precisa contornar o obstáculo pela zona disponível. O desvio amplia a área do laço, ainda que todos os pads GND continuem pertencendo à mesma rede.

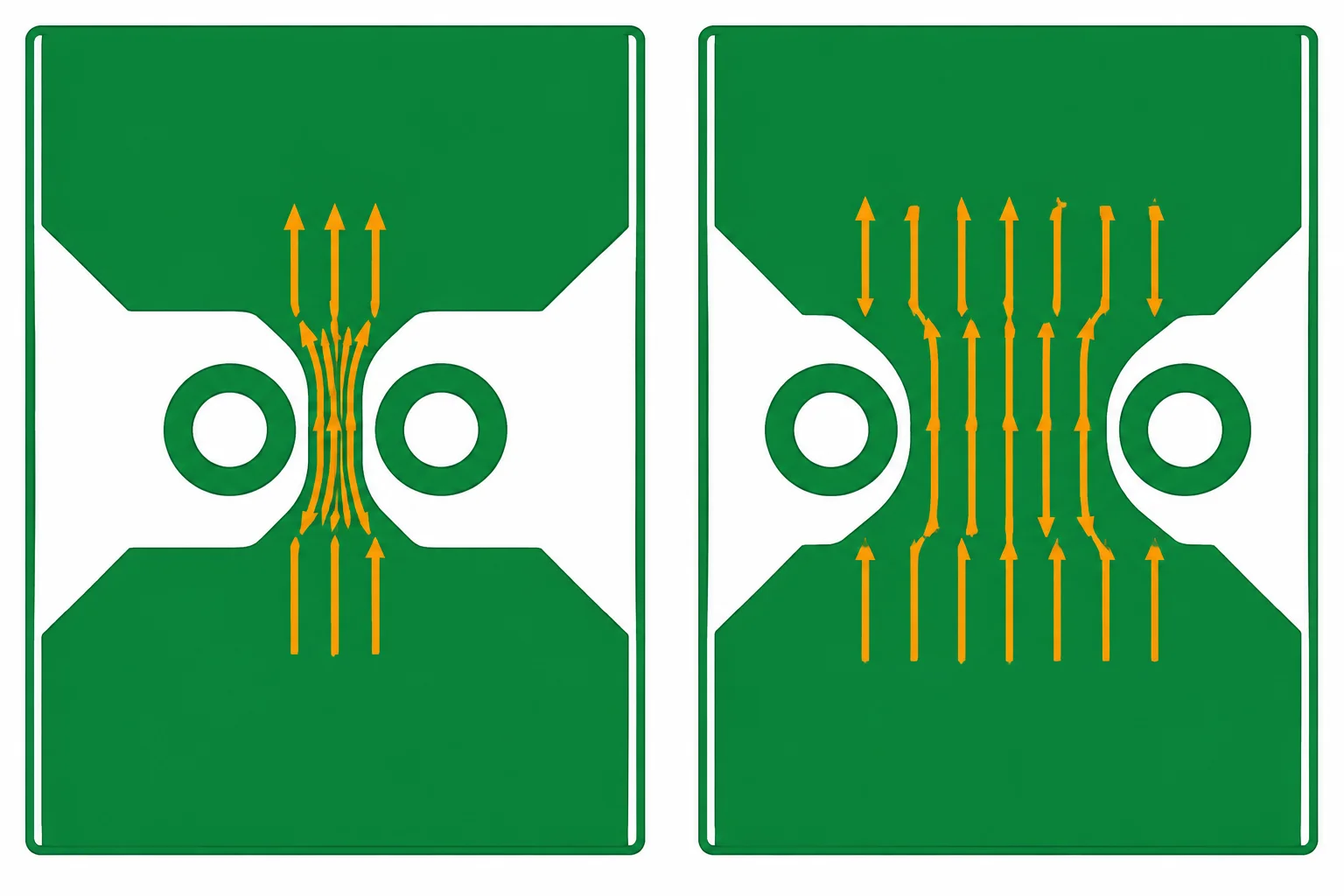

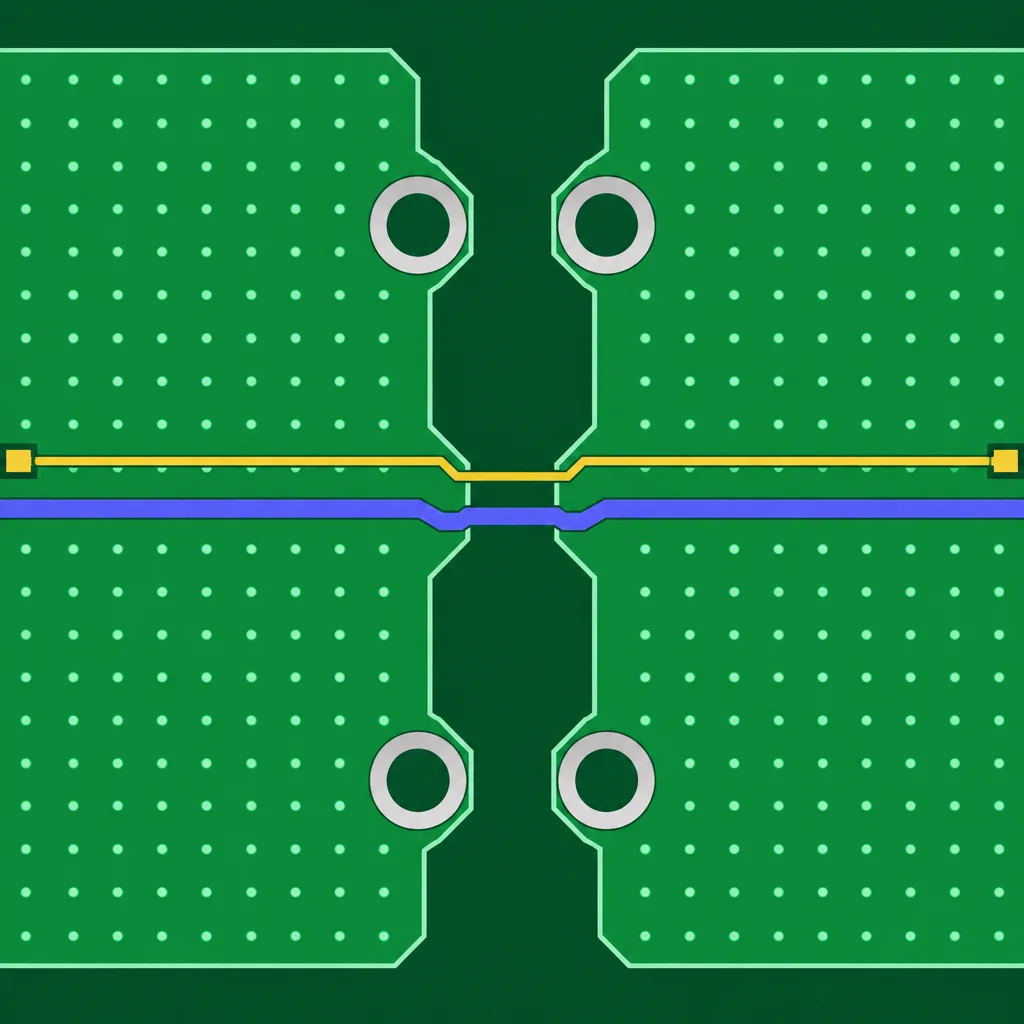

Outro problema é o gargalo: uma passagem estreita que mantém duas regiões da zona GND conectadas, mas restringe o cobre disponível.

Correntes que atravessam esse pescoço compartilham uma região de maior impedância. Uma carga pulsante pode então deslocar a referência local usada por um circuito sensível. Portanto, continuidade elétrica não basta: observe se o caminho tem largura e posição adequadas aos retornos que você planejou.

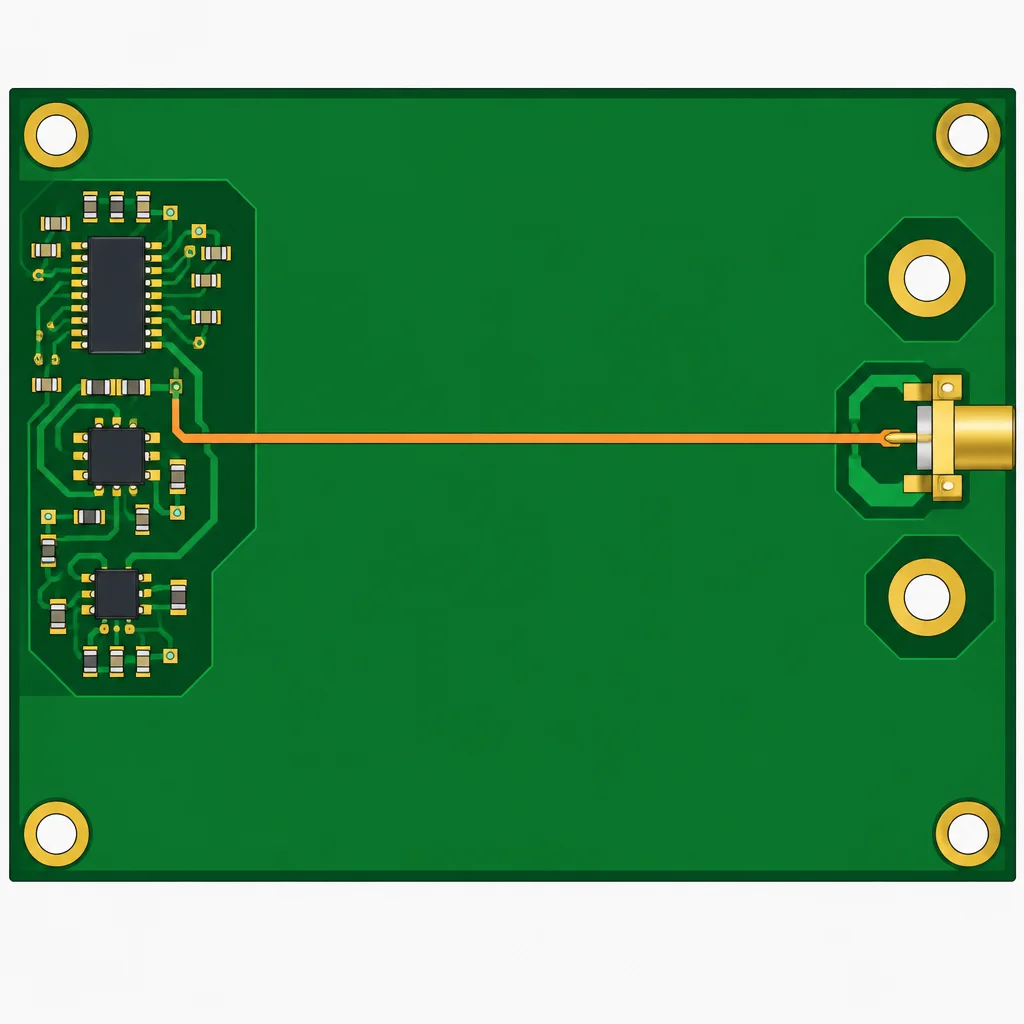

Qual alteração melhor recupera o retorno de uma trilha sensível que cruza uma fenda criada entre dois blocos, sabendo que os furos de fixação não podem mudar de lugar?

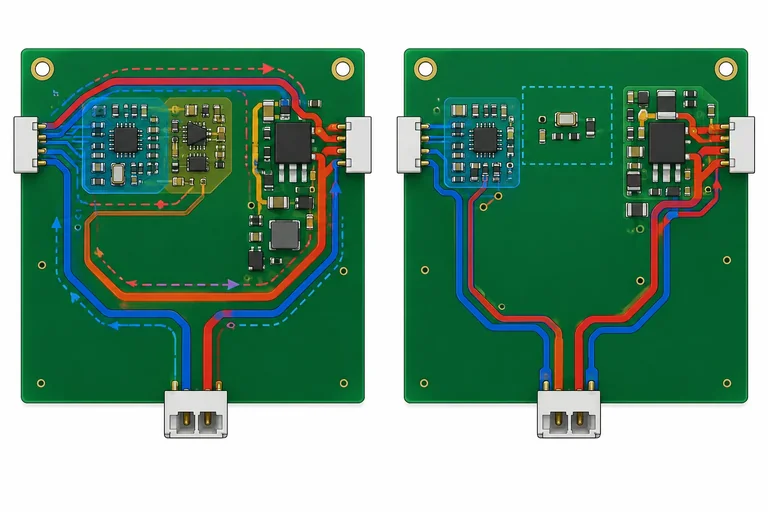

Duas placas podem ter as mesmas redes, o mesmo contorno, os mesmos furos e os mesmos conectores fixos, mas oferecer retornos muito diferentes.

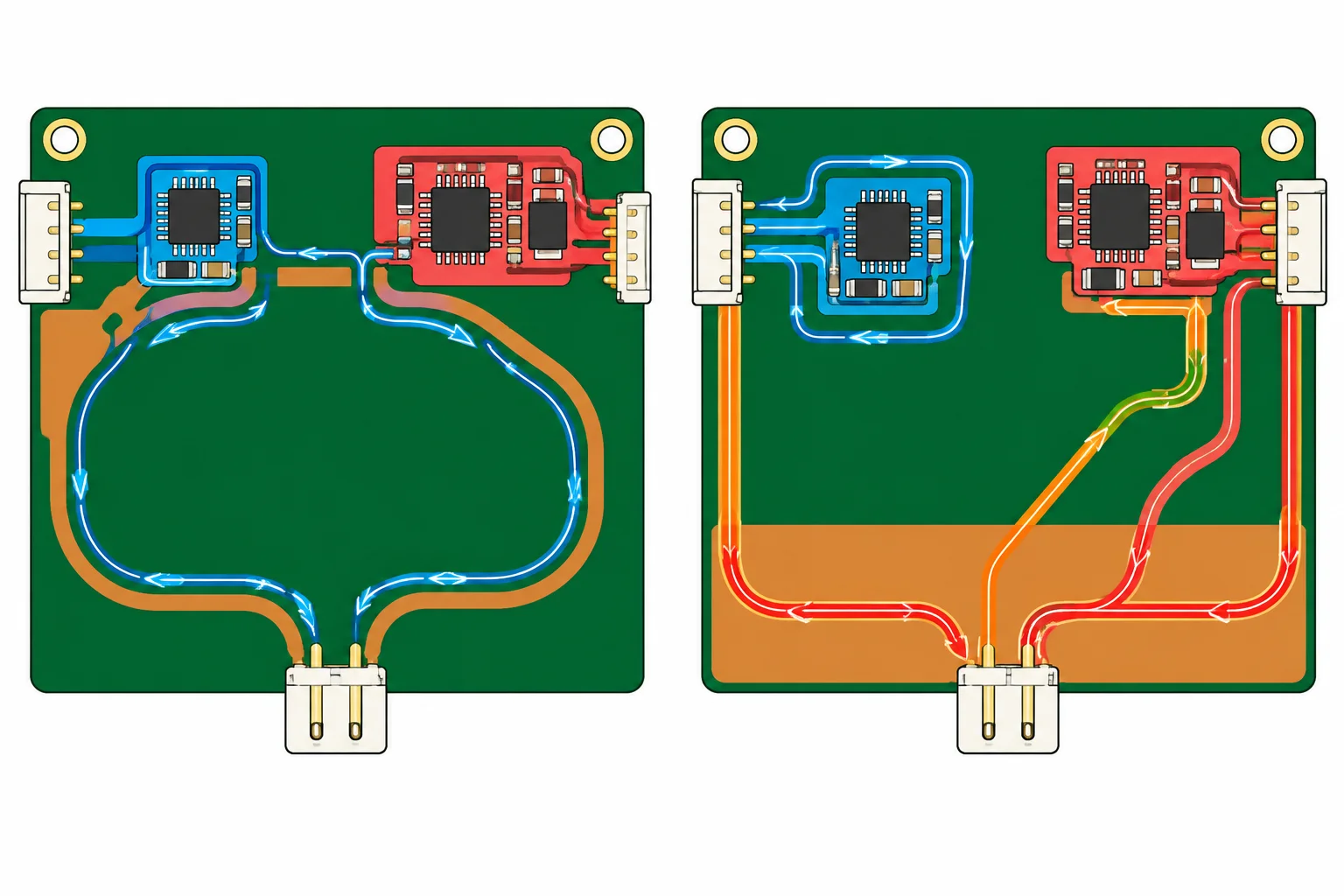

Nesta comparação, A está à esquerda e B está à direita. Nas duas, J1 fica no centro da borda inferior, J2 fica na borda esquerda, J3 fica na borda direita e os dois furos de fixação permanecem a 5 mm dos cantos superiores.

Na disposição A, o acionamento foi afastado de J3. Seu caminho de ida e retorno até J1 cruza a região da medição e encontra um gargalo próximo ao condicionamento. Além disso, uma fenda interrompe o cobre sob um percurso sensível.

Na disposição B, o condicionamento permanece junto à entrada do sensor, e o acionamento fica junto a J3. A ida e o retorno da carga seguem pela região inferior até J1, sem atravessar a referência local da medição. A zona GND permanece contínua sob os percursos sensíveis.

Use estes critérios na ordem abaixo. Comece pelos problemas estruturais do percurso de retorno; só depois compare melhorias mais finas de posicionamento e área de laço.
