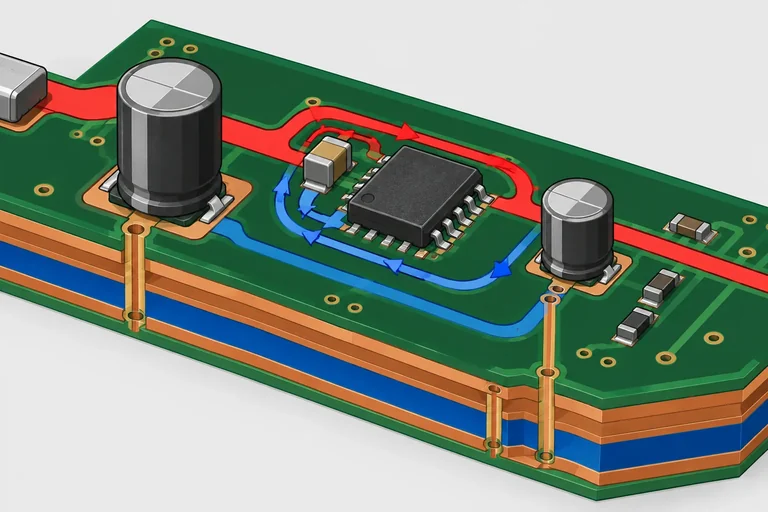

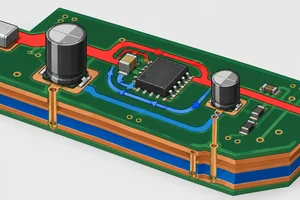

Layout dos capacitores de desacoplamento

Duas funções, dois alcances

Você já sabe que o desacoplamento ajuda a manter a alimentação de um circuito integrado estável durante variações de corrente. No layout, importa onde cada capacitor se conecta.

• O capacitor local atende um CI ou uma alimentação específica muito perto de onde a corrente varia.
• A reserva do bloco fica conectada entre alimentação e referência no nó de entrada de uma região da placa. Ela apoia a demanda conjunta daquele bloco, como um microcontrolador e periféricos próximos.

Ambos ajudam a alimentação, mas atuam em partes diferentes da distribuição de energia.

Leia pelo caminho, não só pelo valor

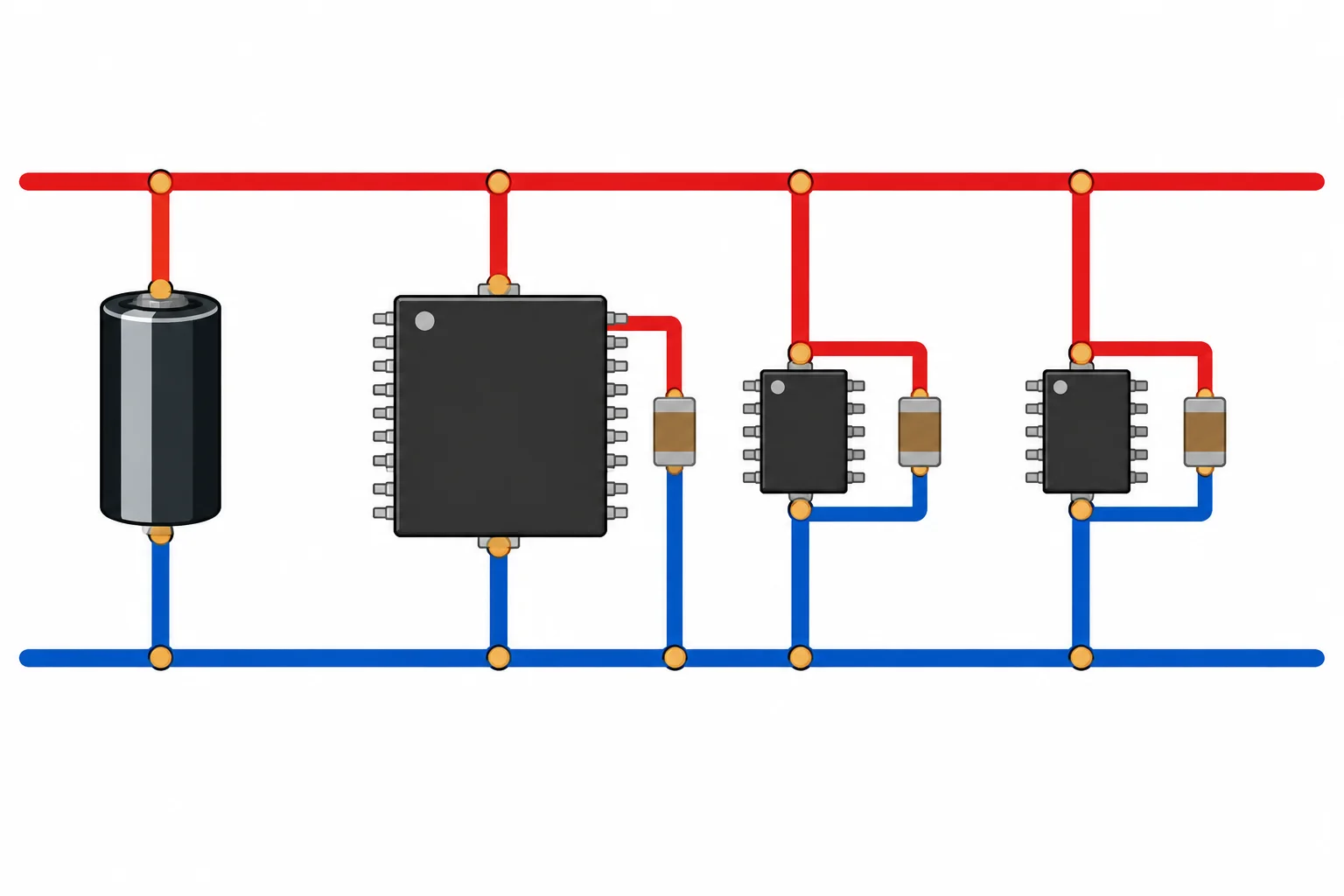

Imagine um bloco alimentado por um barramento de 3,3 V. Um capacitor ligado em paralelo entre esse nó comum de entrada e a referência oferece reserva para a demanda conjunta do bloco. A corrente de alimentação segue pelo barramento até os circuitos; ela não atravessa o capacitor como se ele estivesse em série.

Já um capacitor conectado junto à alimentação de um CI oferece corrente transitória naquele ponto. Mesmo que a reserva do bloco tenha capacitância maior, ela não passa automaticamente a atender localmente todos os CIs: existe uma conexão física entre a entrada do bloco e cada pino de alimentação.

Portanto, classifique pelo circuito atendido e pelas conexões reais, e não apenas por “pequeno” ou “grande”.

Considere um bloco de 3,3 V com um CI digital e dois sensores. Relacione cada posição à função mais adequada. Baseie-se em quem o capacitor atende e em seu ponto de conexão, não no valor de capacitância.

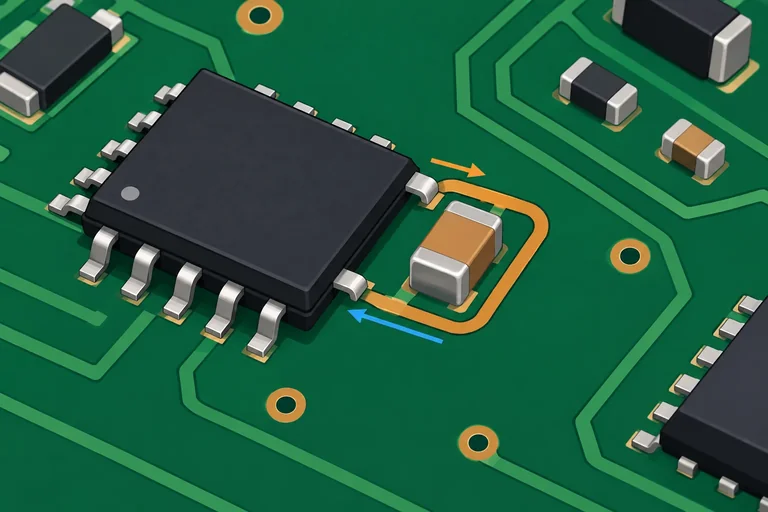

Um capacitor local só ajuda o circuito integrado através das conexões físicas entre eles. Terminais do componente, pads, trilhas, vias e o cobre de retorno formam um caminho com indutância parasita.

Quando a corrente do CI muda rapidamente, esse caminho se opõe à mudança. Qualitativamente, quanto mais rápida a variação de corrente e maior a indutância do percurso, maior pode ser a perturbação de tensão vista no pino de alimentação.

Por isso, não basta comparar valores em µF: é preciso observar por onde a corrente chega ao pino e volta ao capacitor.

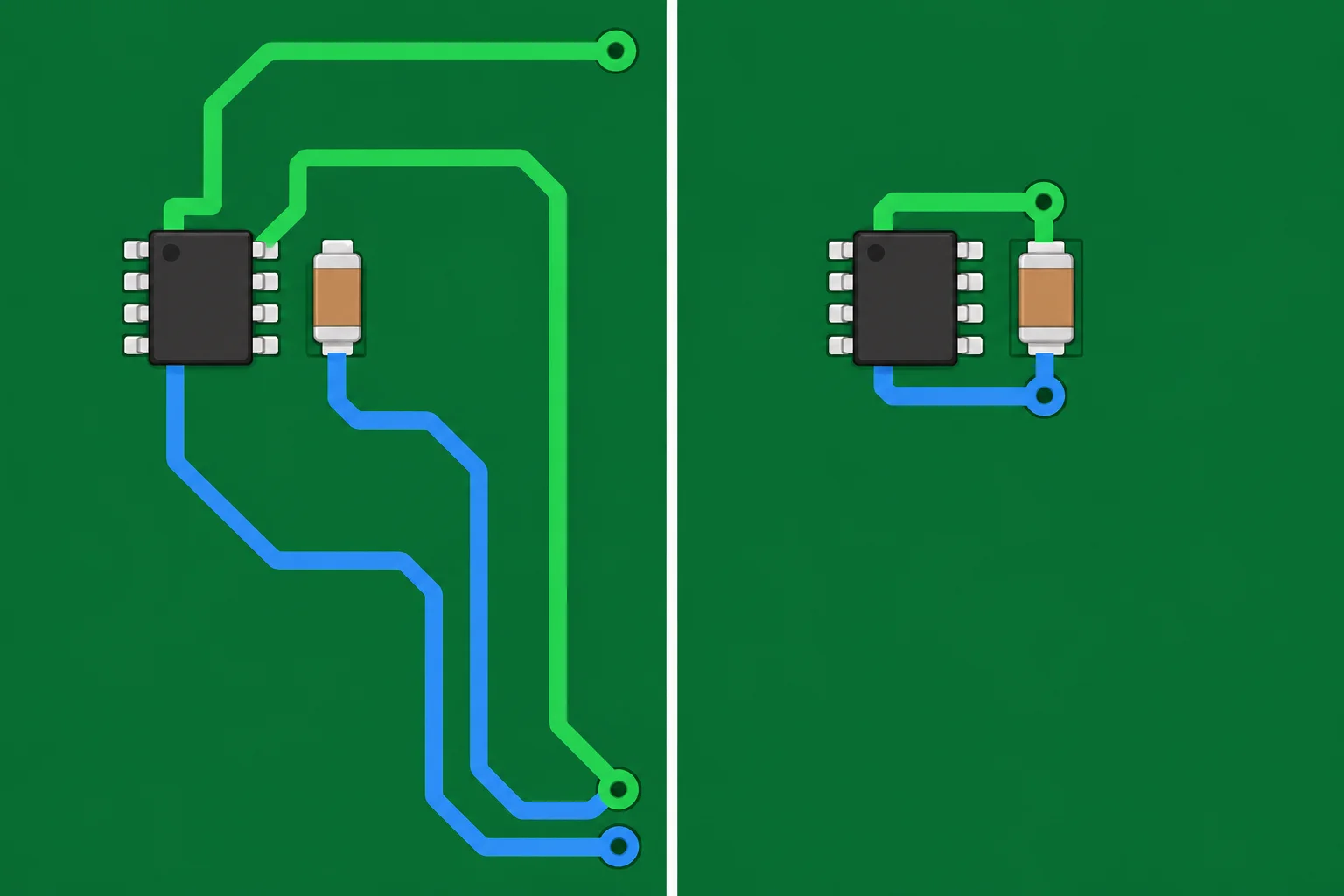

Não basta ver o capacitor perto

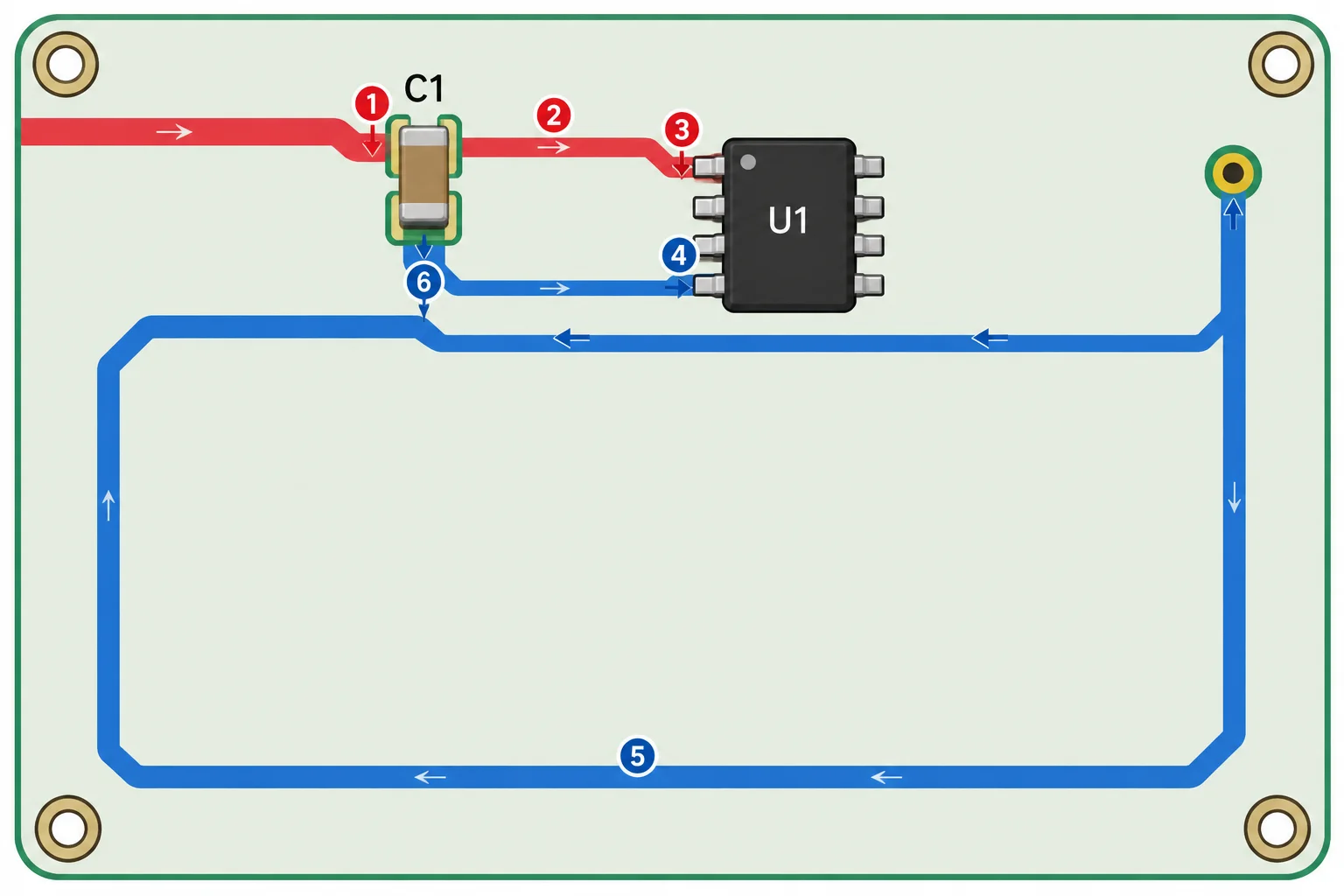

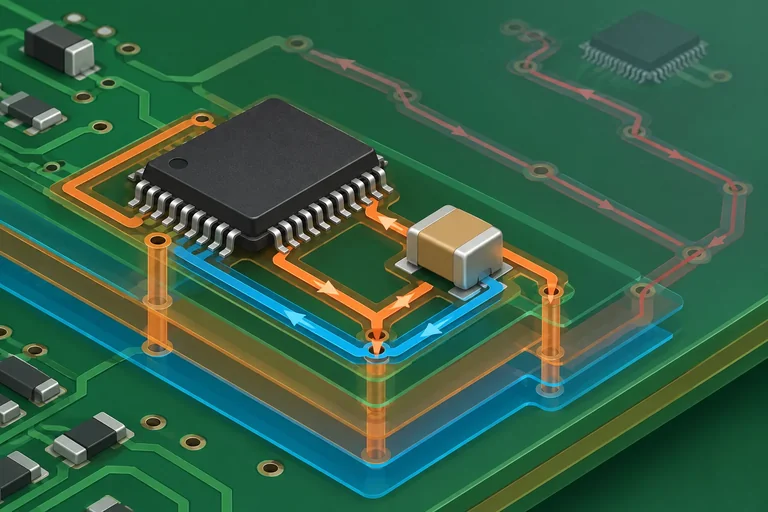

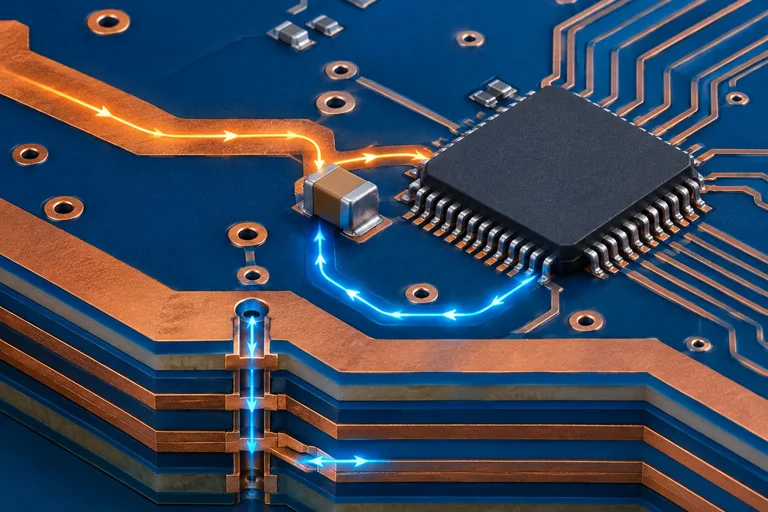

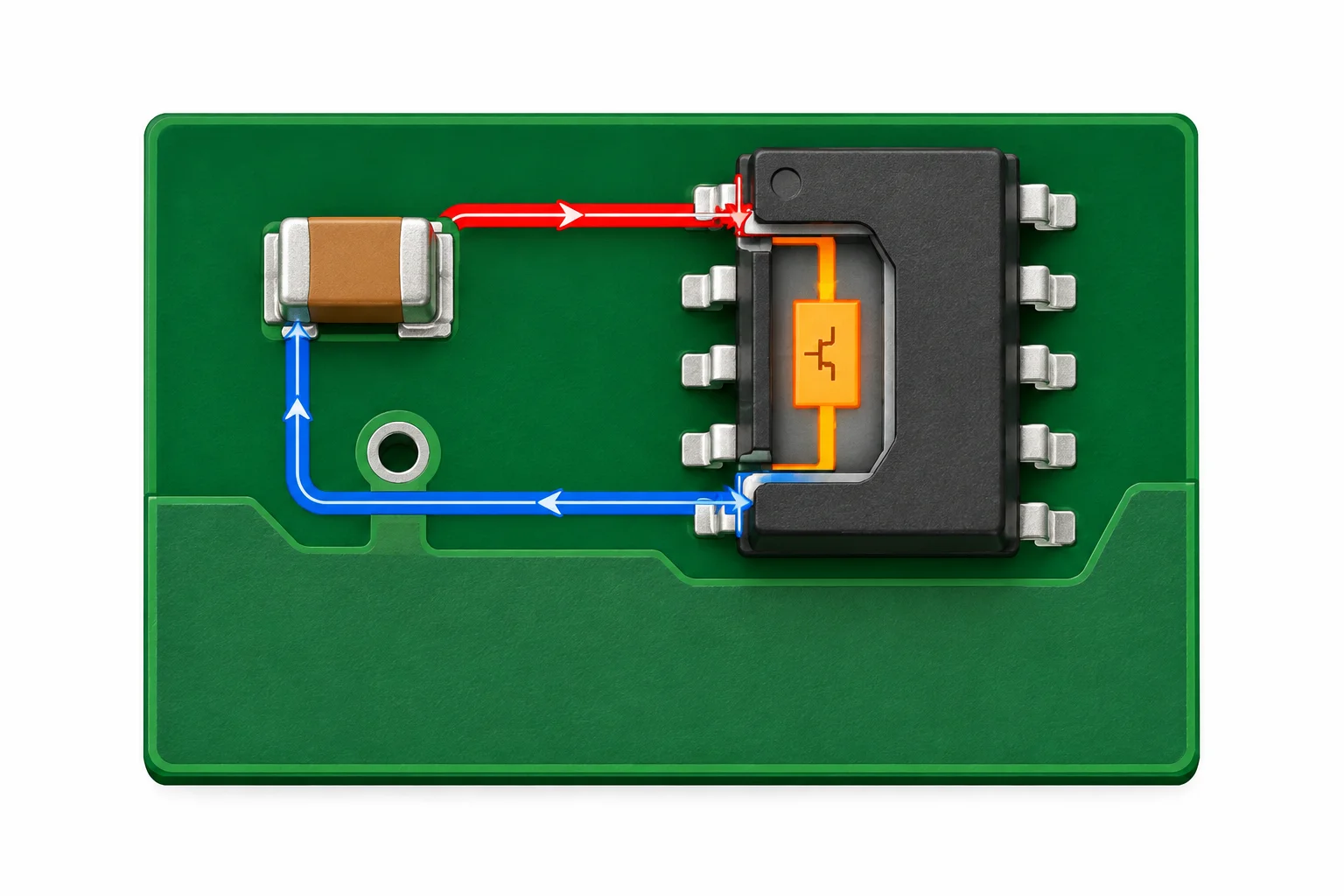

Para analisar o desacoplamento local, siga a corrente transitória como um laço fechado. Comece no terminal de alimentação do capacitor, avance até o pino de alimentação do CI, passe pela carga interna e retorne pelo pino de referência até o terminal de retorno do mesmo capacitor.

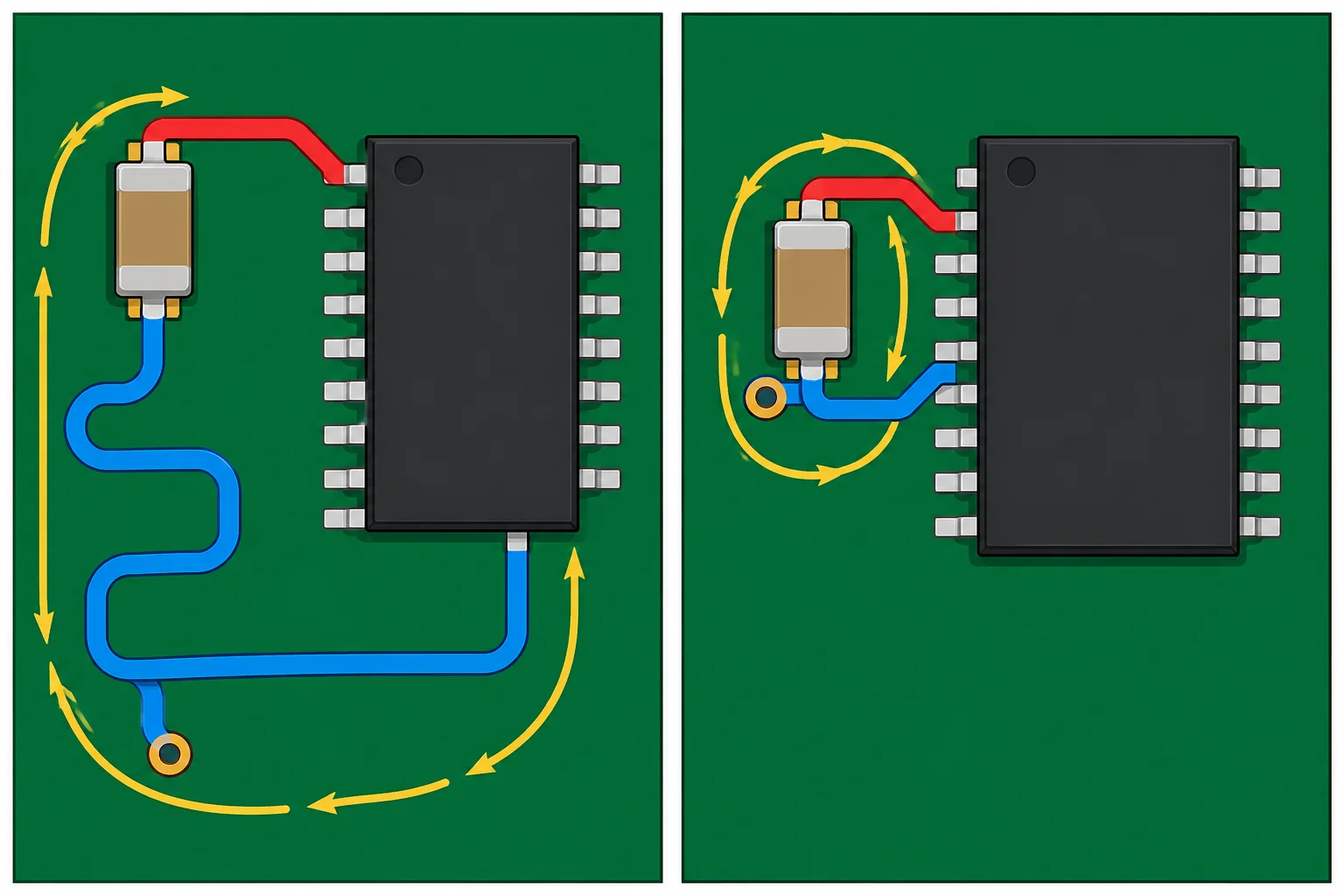

O corpo do capacitor pode estar visualmente perto do CI, mas isso não garante um laço curto. Pads, trilhas, vias e o cobre de retorno determinam o percurso que a corrente realmente usa.

O retorno também precisa ser traçado

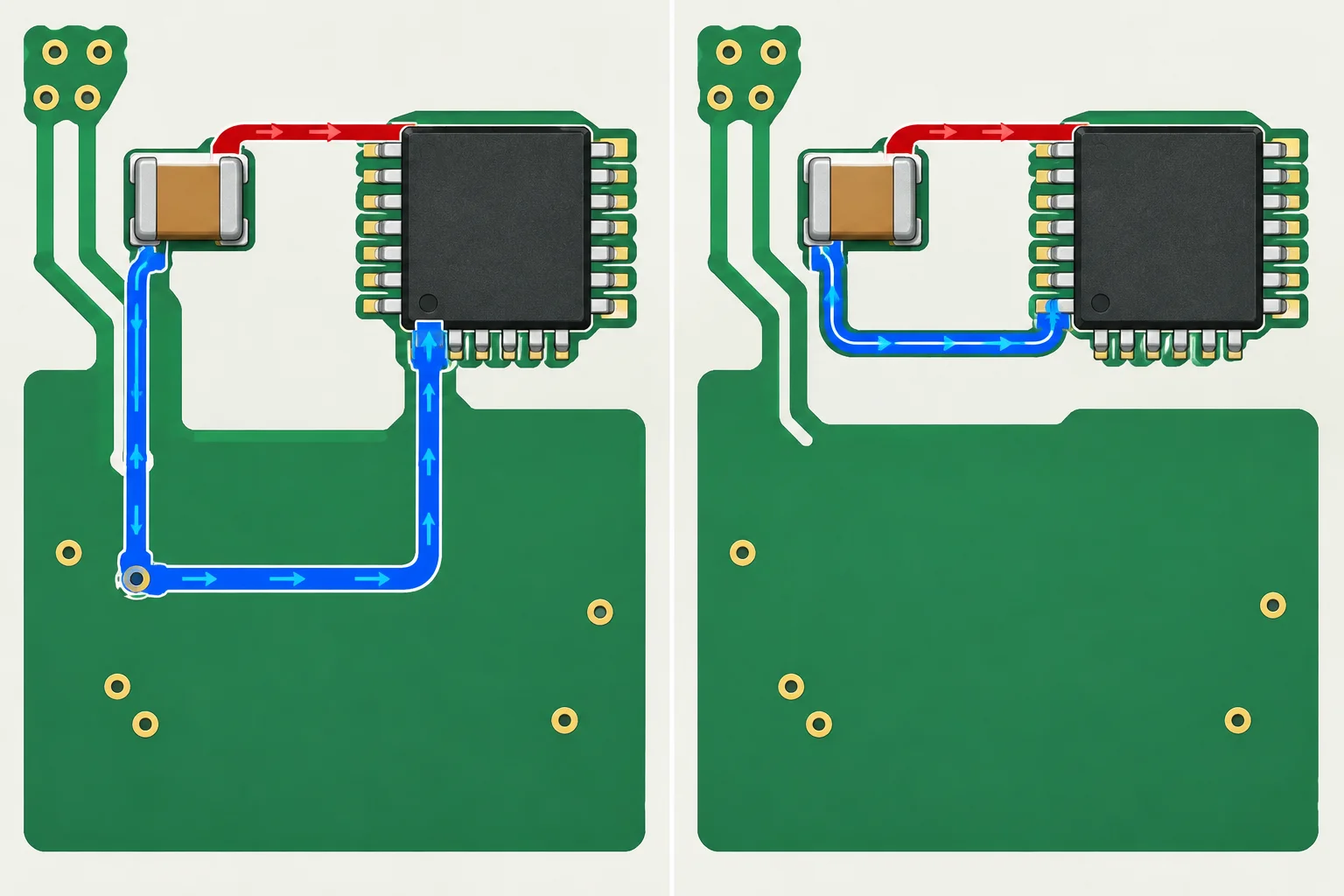

Ao seguir o retorno, considere a geometria real da placa: a trilha até uma via, a própria via e a região de cobre na outra camada. Estar na mesma rede de referência não significa que o caminho local seja direto.

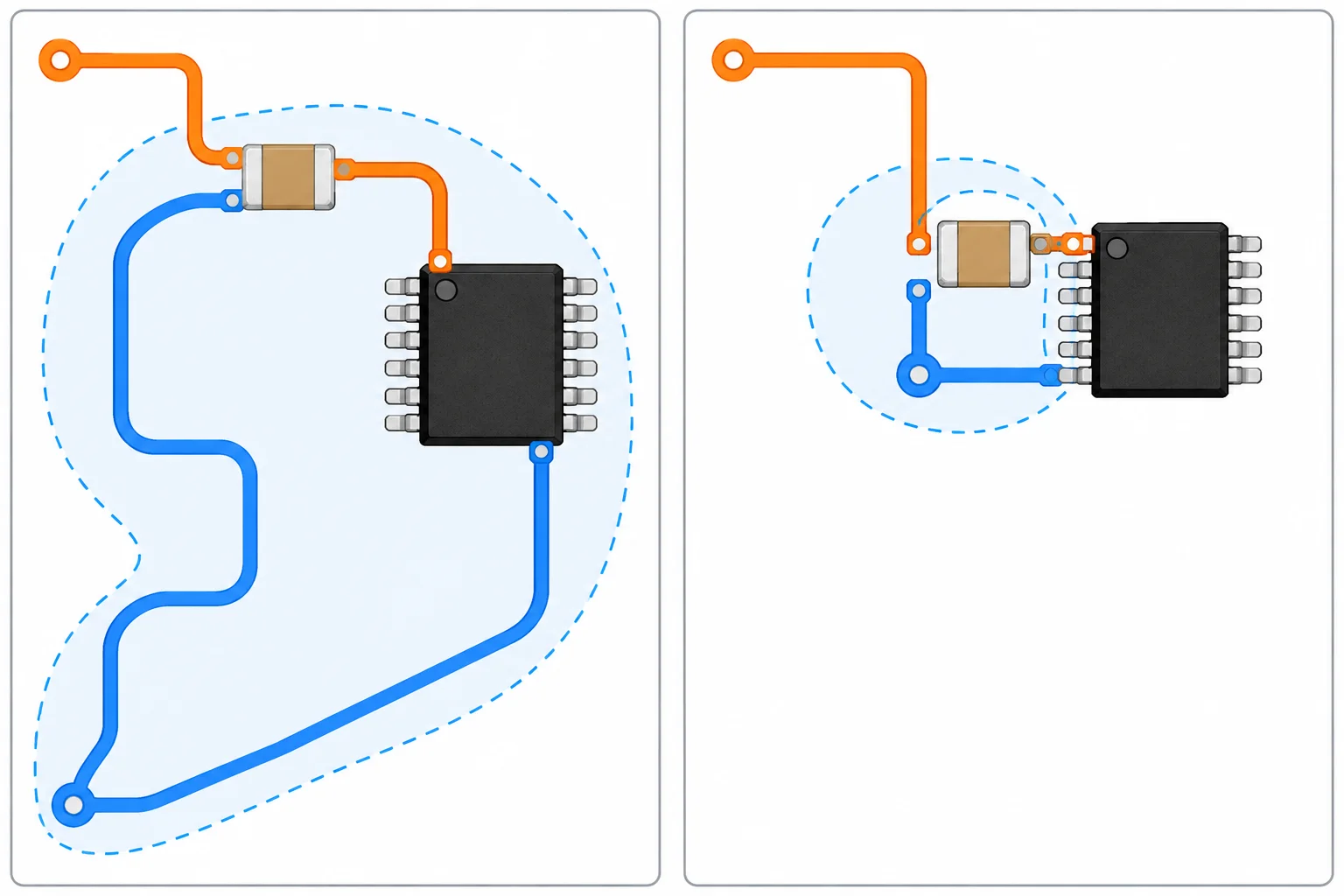

Não avalie apenas a distância entre os encapsulamentos. Observe o percurso inteiro delimitado pela ida e pelo retorno e a área que ele envolve.

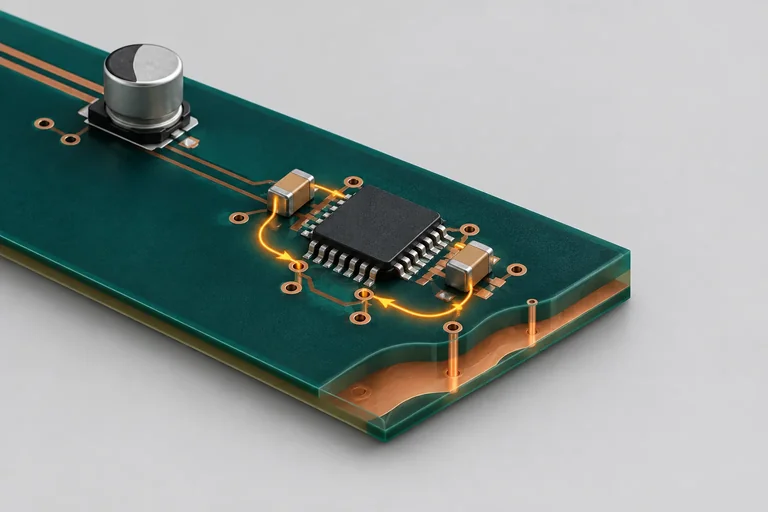

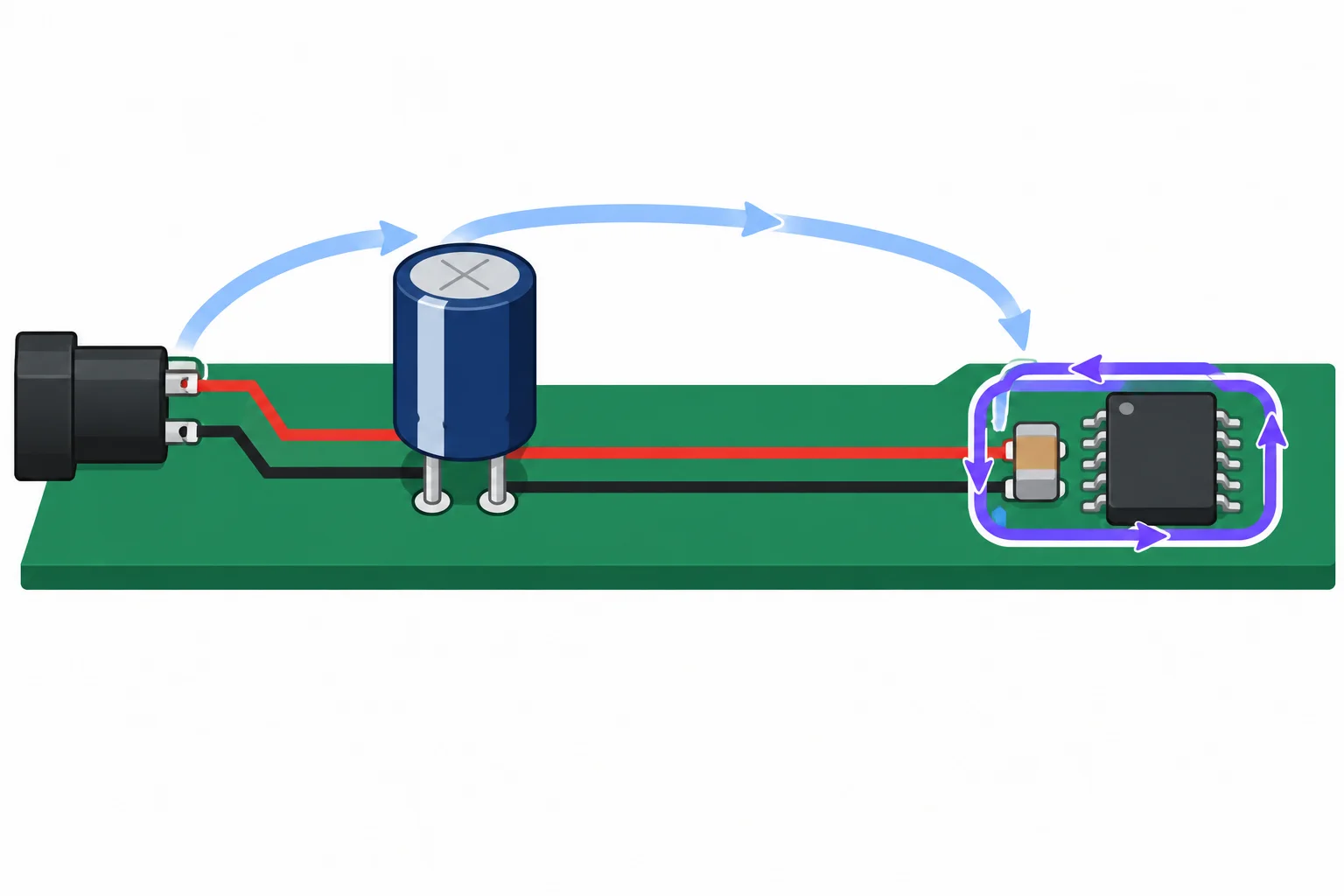

Laço local versus reposição de carga

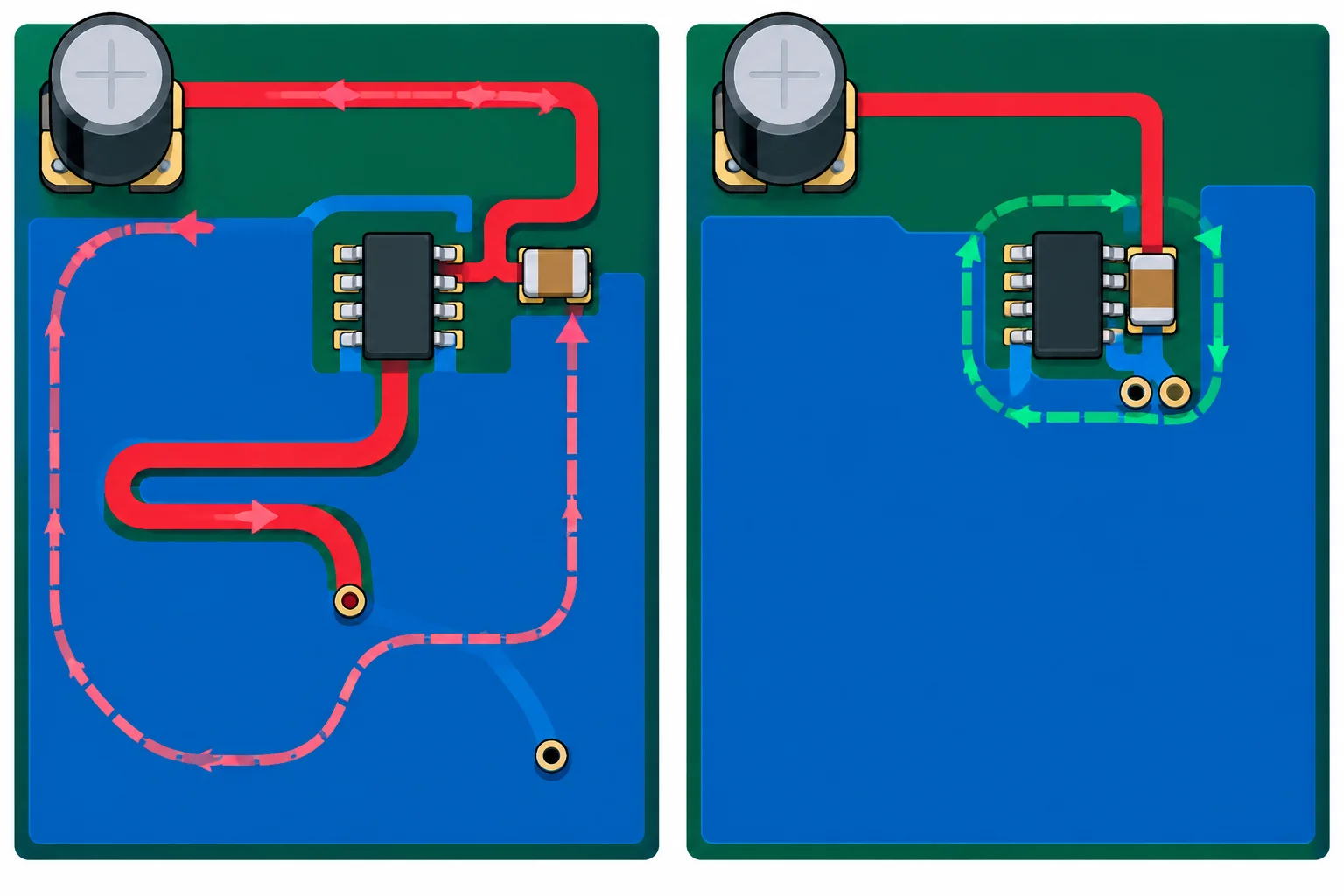

Durante uma variação rápida de corrente, o capacitor local fornece a parcela imediata ao CI pelo laço curto que você acabou de traçar. Depois, a fonte ou outro capacitor de reserva repõe a carga do capacitor local por um caminho mais amplo da rede de alimentação.

Não confunda esses dois percursos. O caminho de reposição é importante para alimentar o bloco, mas não substitui a necessidade de conferir o laço local entre C1 e U1.

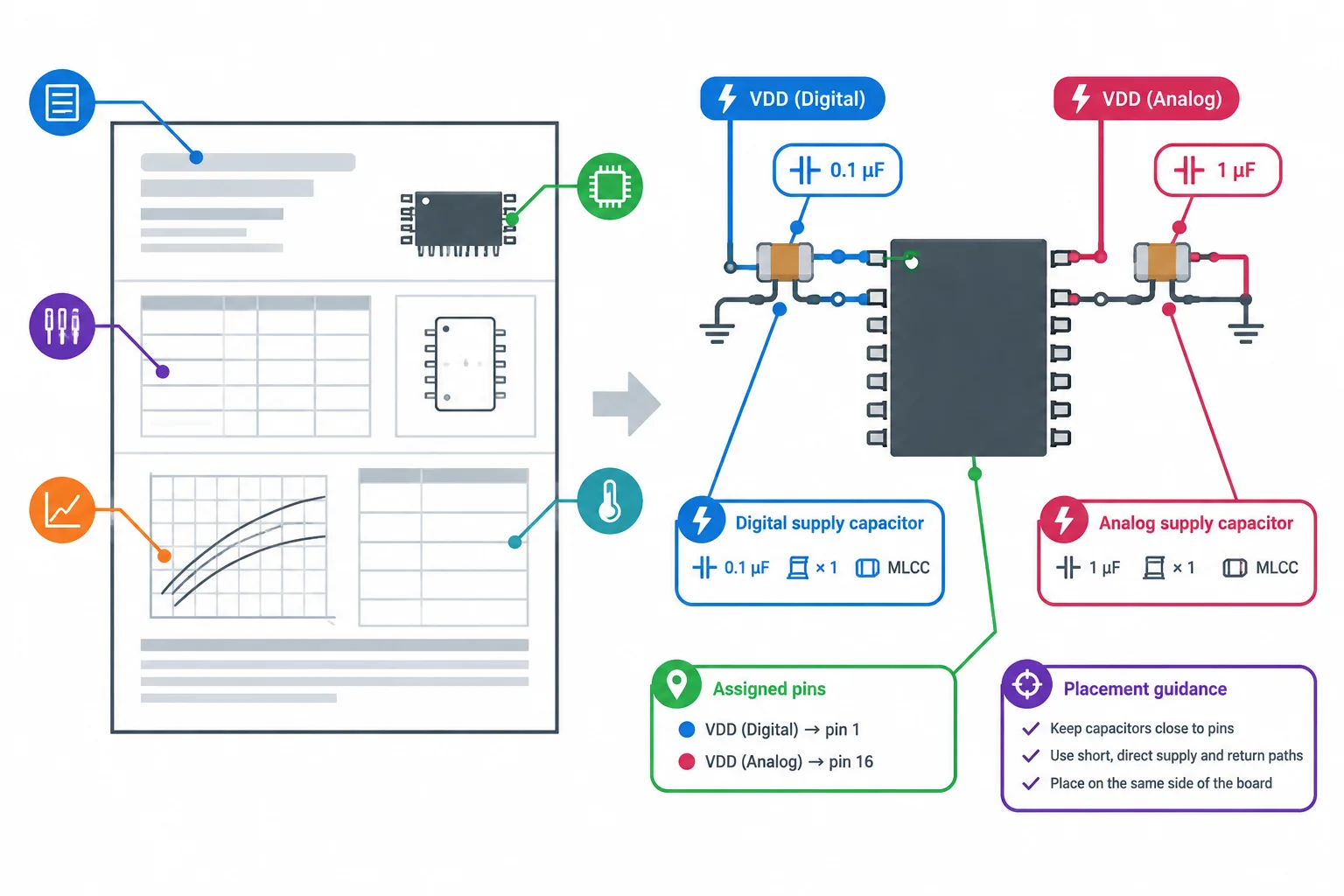

Da documentação ao layout

Uma folha de dados pode indicar mais que um valor de capacitor: quantidade, tipo, pinos atendidos e orientação de posicionamento. Transforme cada indicação em um critério verificável no layout.

Para cada alimentação, procure quatro respostas:

1. Qual capacitor é exigido ou recomendado?
2. Quantas unidades são previstas?
3. A quais pinos ou grupo de pinos ele se associa?
4. O texto determina, recomenda ou apenas descreve uma condição de exemplo?

O laço local continua sendo o critério geométrico; a documentação define qual laço cada capacitor deve atender. Não parta da ideia de que uma combinação única serve para todos os CIs ou encapsulamentos.

Considere o trecho fictício abaixo, criado apenas para este exercício.

U1 — alimentação e desacoplamento

• Para cada pino digital DVDD (pinos 12 e 31), instale um capacitor cerâmico de 100 nF. Posicione cada capacitor localmente entre o respectivo pino DVDD e a referência.

• Para AVDD (pino 20), instale um capacitor cerâmico de 1 µF entre AVDD e a referência. Para melhor desempenho analógico, recomenda-se posicioná-lo próximo ao pino AVDD.

• No exemplo de placa de avaliação, um capacitor cerâmico de 4,7 µF foi colocado na entrada do bloco U1 para testes com cargas externas. Essa montagem é uma condição do exemplo.

Aqui, os capacitores de 100 nF e o de 1 µF são exigidos. Para AVDD, a posição próxima é uma recomendação de desempenho. Já os 4,7 µF pertencem ao contexto específico da placa de avaliação; não se tornam automaticamente uma exigência para outra placa.

Faça a correspondência entre cada informação do documento fictício e a decisão de layout apropriada. Observe que um mesmo item pode ter uma exigência de montagem e uma recomendação sobre sua posição.

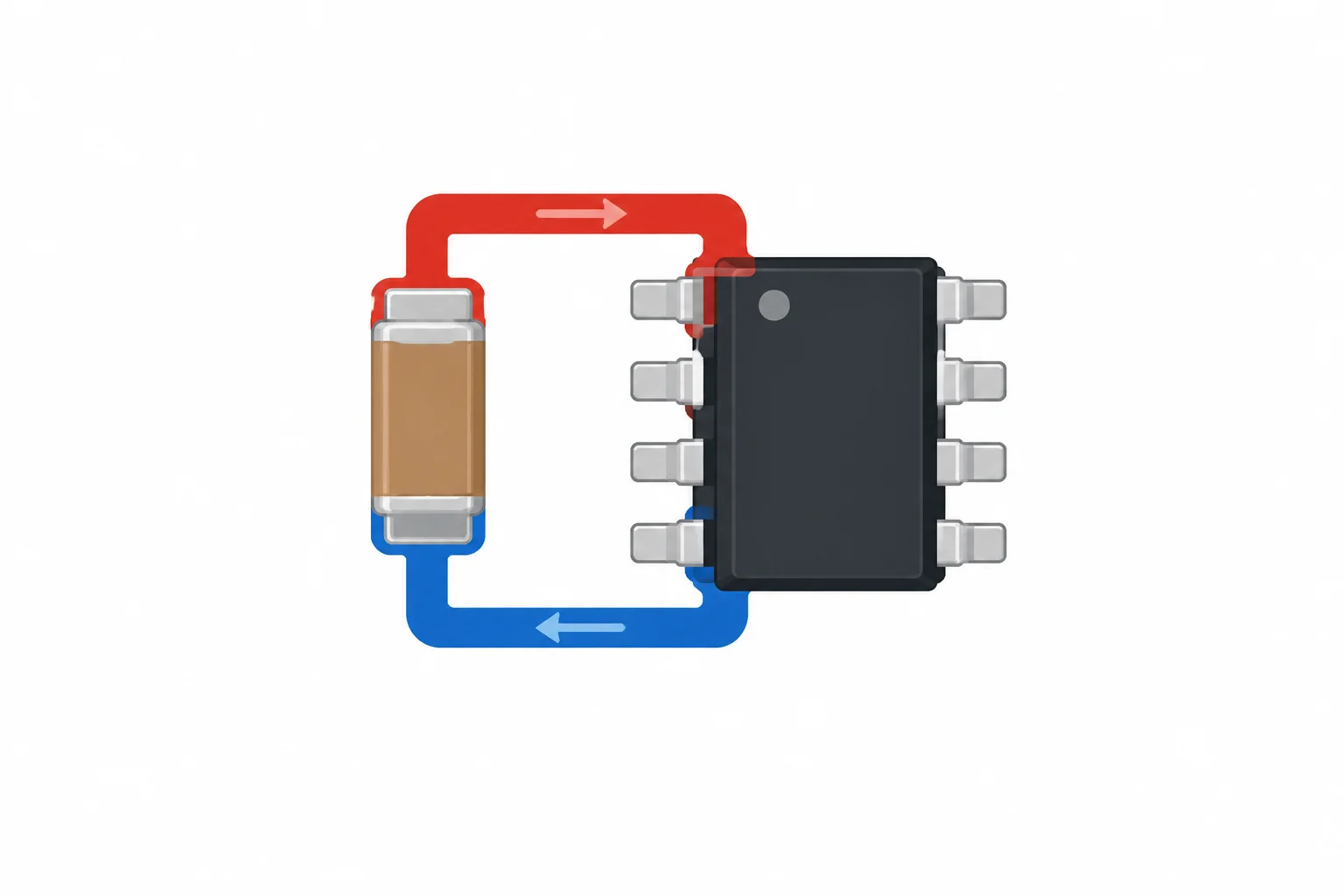

Depois de identificar o laço local, use-o para decidir a posição do capacitor. O objetivo não é somente colocar o corpo do componente “perto” do CI: os dois pads precisam oferecer caminhos curtos para os pinos de alimentação e de referência que ele atende.

Oriente o capacitor de modo que um pad se conecte diretamente à alimentação e o outro alcance o retorno local sem desvio. Evite que a corrente transitória precise passar por uma trilha longa, contornar o componente ou dividir um trecho desnecessário com outra carga.

Mantenha também as exigências específicas já extraídas da documentação: capacitor associado ao pino ou grupo indicado, valor e tipo requeridos, além de qualquer orientação de posicionamento do fabricante.

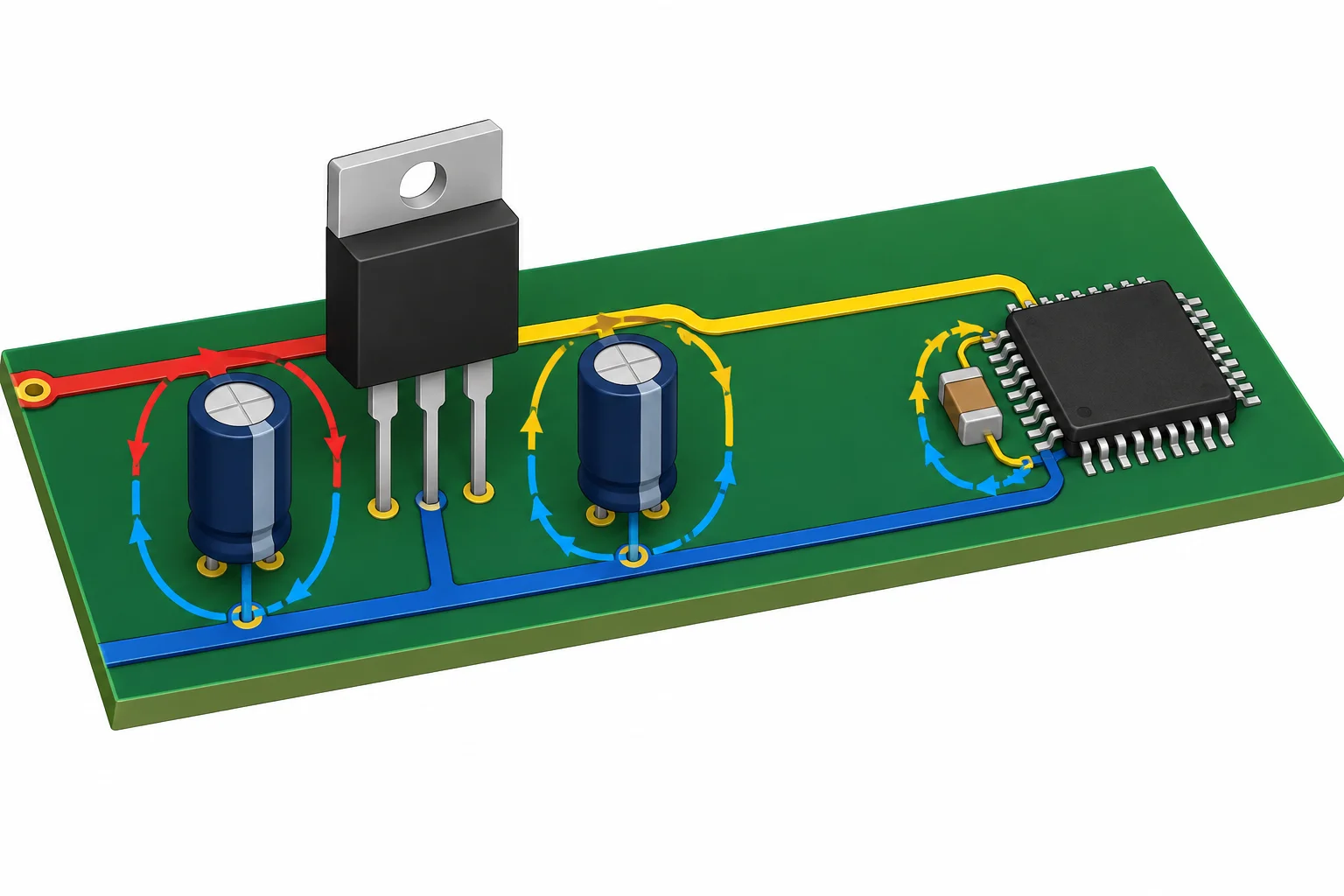

Os capacitores locais atendem às variações rápidas de corrente de cada carga, próximos aos pinos que usam a alimentação. Já os capacitores de entrada e de saída de um regulador fazem parte das condições em que aquele regulador foi especificado para operar.

Eles podem coexistir e até estar na mesma rede, mas não têm função intercambiável. Um capacitor adicionado junto a um CI não substitui automaticamente o capacitor de saída que a documentação exige perto dos pinos OUT e GND do regulador.

Antes de alterar o desacoplamento, consulte a folha de dados e o circuito de aplicação da versão exata do regulador. Registre os limites e as condições indicadas — não apenas o valor impresso no corpo dos capacitores.

Um regulador exige, na saída, ao menos 4,7 µF efetivos, ESR entre 20 mΩ e 500 mΩ e um capacitor junto aos pinos OUT e GND. Há hoje um capacitor compatível nesses pinos. Para melhorar o desacoplamento de um CI distante, será acrescentado um capacitor de 10 µF ao lado desse CI.

Qual é a conclusão correta antes de aprovar a alteração?

Depois de mover um capacitor, preencha novamente as zonas de cobre e siga o laço como ele realmente ficou. A proximidade dos corpos dos componentes é apenas uma pista: o que importa é o percurso contínuo entre o pad de alimentação do capacitor, o pino atendido do CI e o retorno ao outro pad do capacitor.

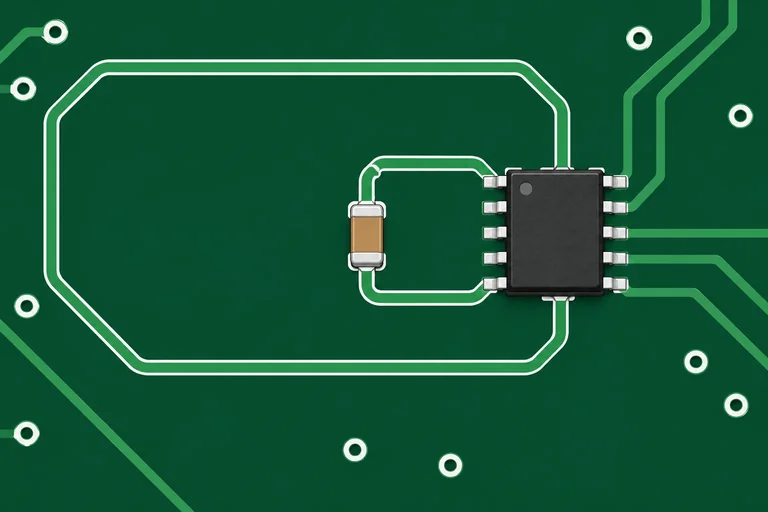

Dois pads podem pertencer à mesma rede e ainda estarem ligados por um caminho longo, estreito ou desviado. Para uma corrente transitória, isso não equivale a uma conexão local favorável.

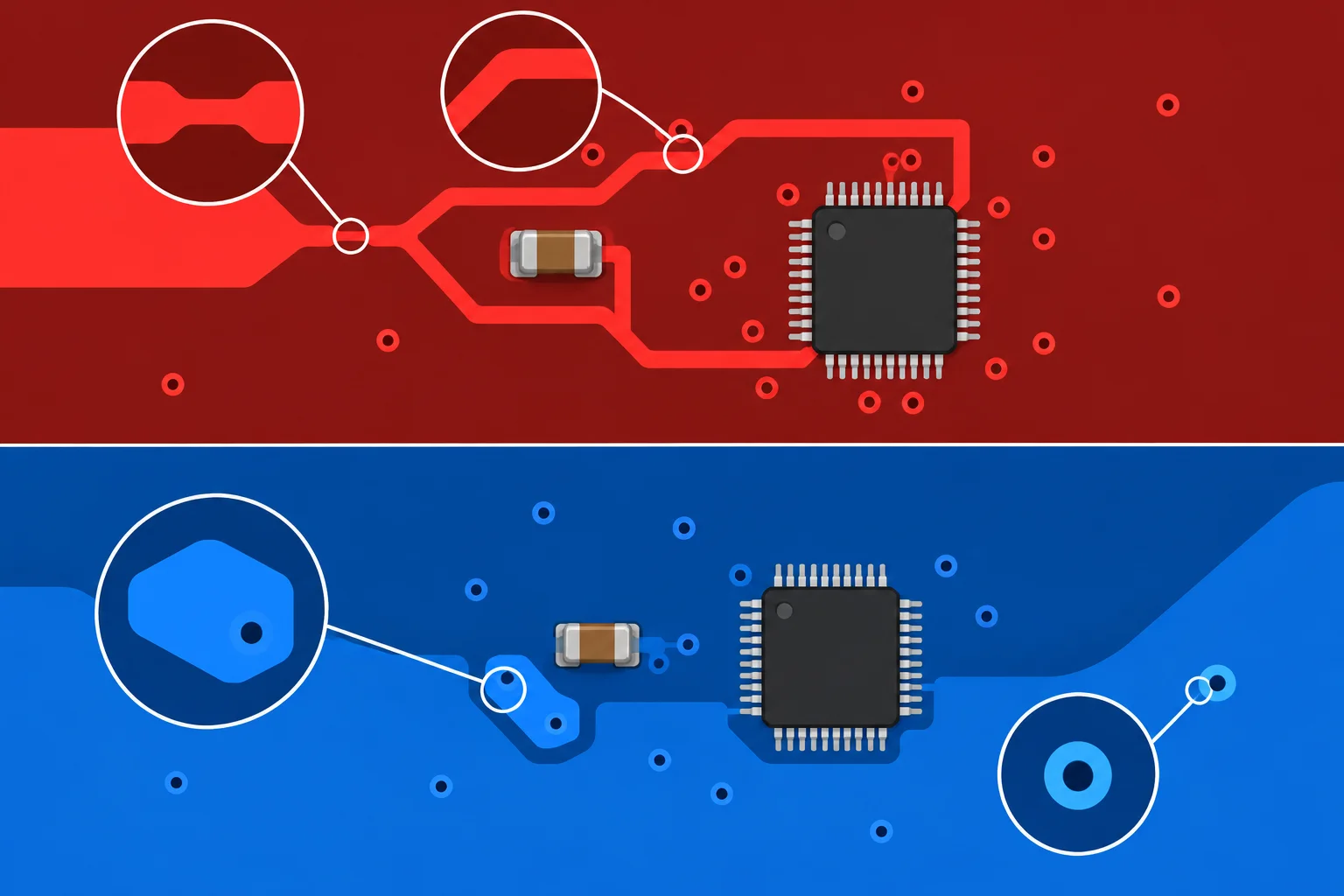

Inspecione as camadas de alimentação e retorno em conjunto. Partindo de cada capacitor local, procure quatro problemas comuns:

1. Gargalo: trecho estreito de cobre que concentra o percurso.
2. Desvio: rota que contorna uma abertura, pad ou região sem cobre.
3. Ilha: cobre isolado, sem conexão elétrica útil à rede.
4. Via distante: mudança de camada longe do capacitor ou do pino atendido, que estende o percurso.

Marcar esses pontos no layout registra uma evidência geométrica: mostra por que o caminho parece melhor ou pior. Isso não substitui uma medição de ruído, impedância ou tensão na placa fabricada.

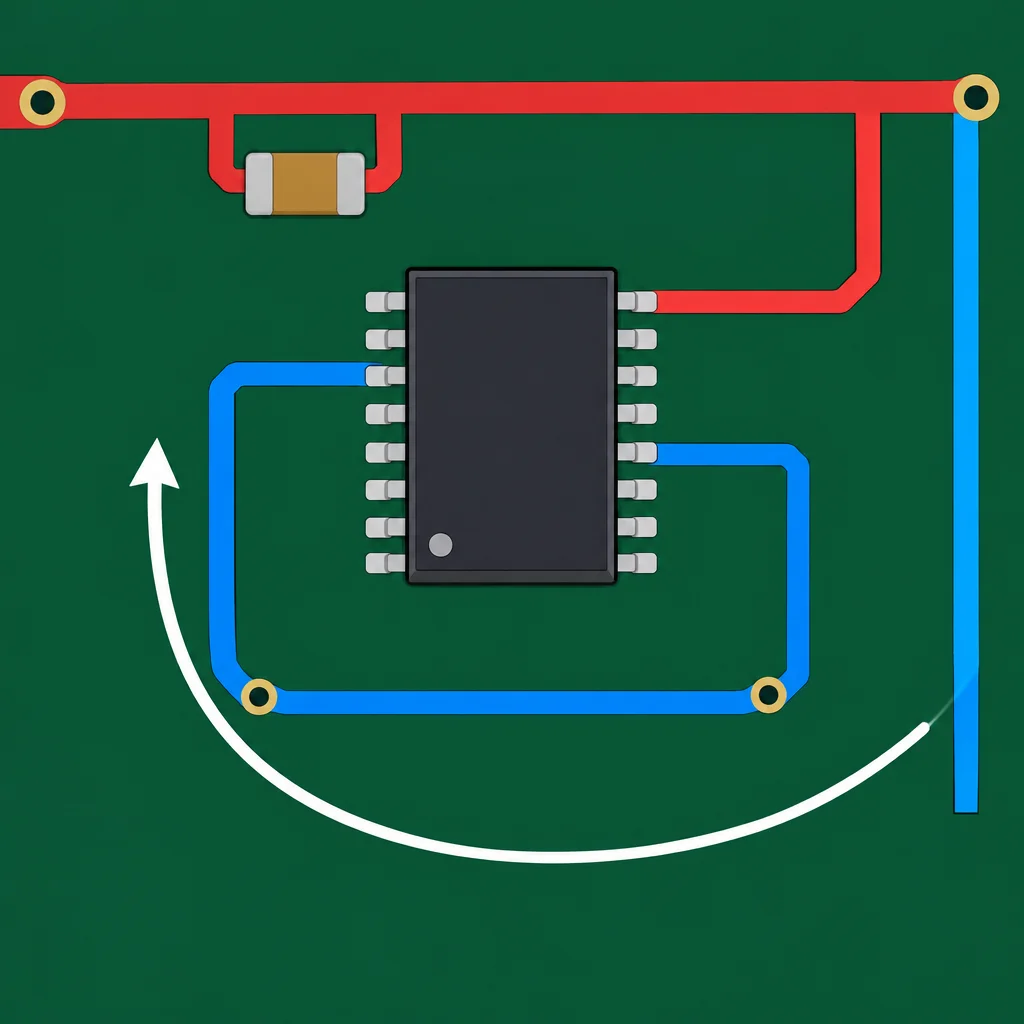

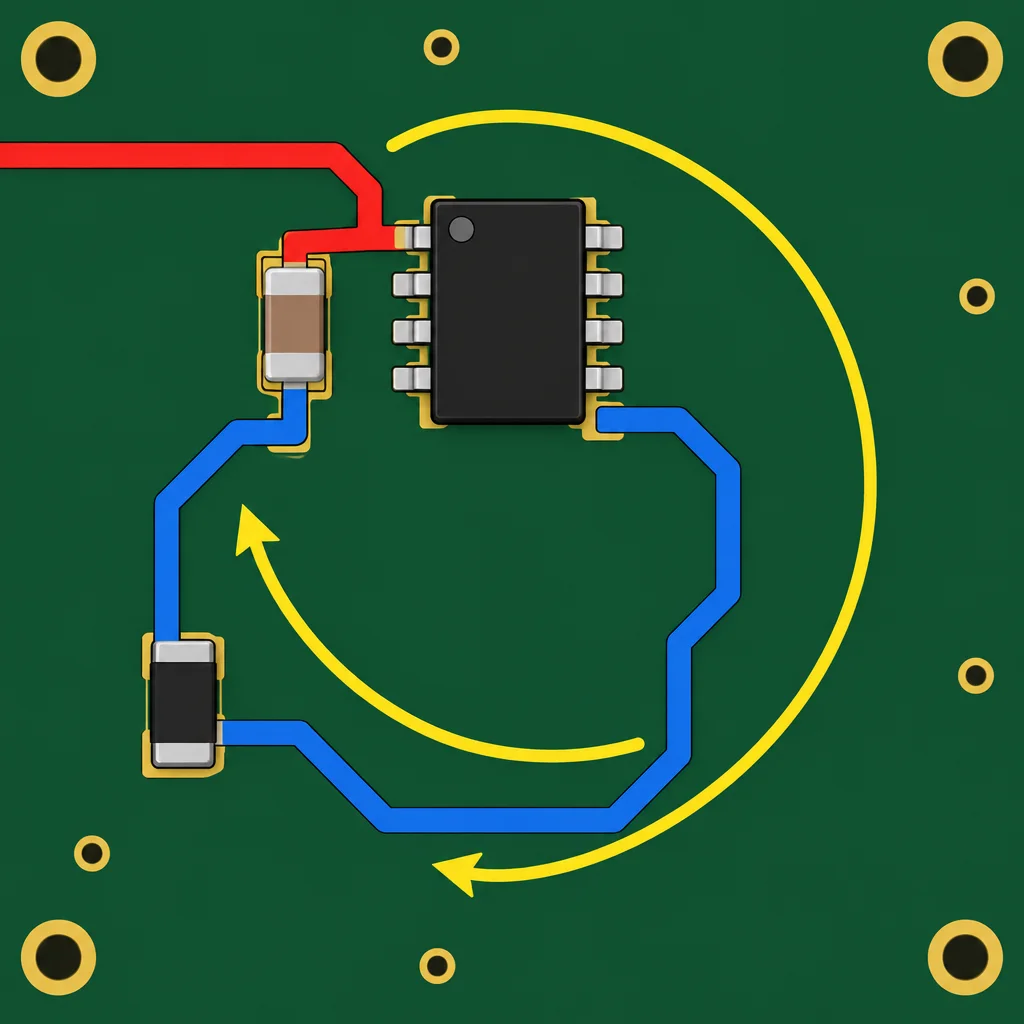

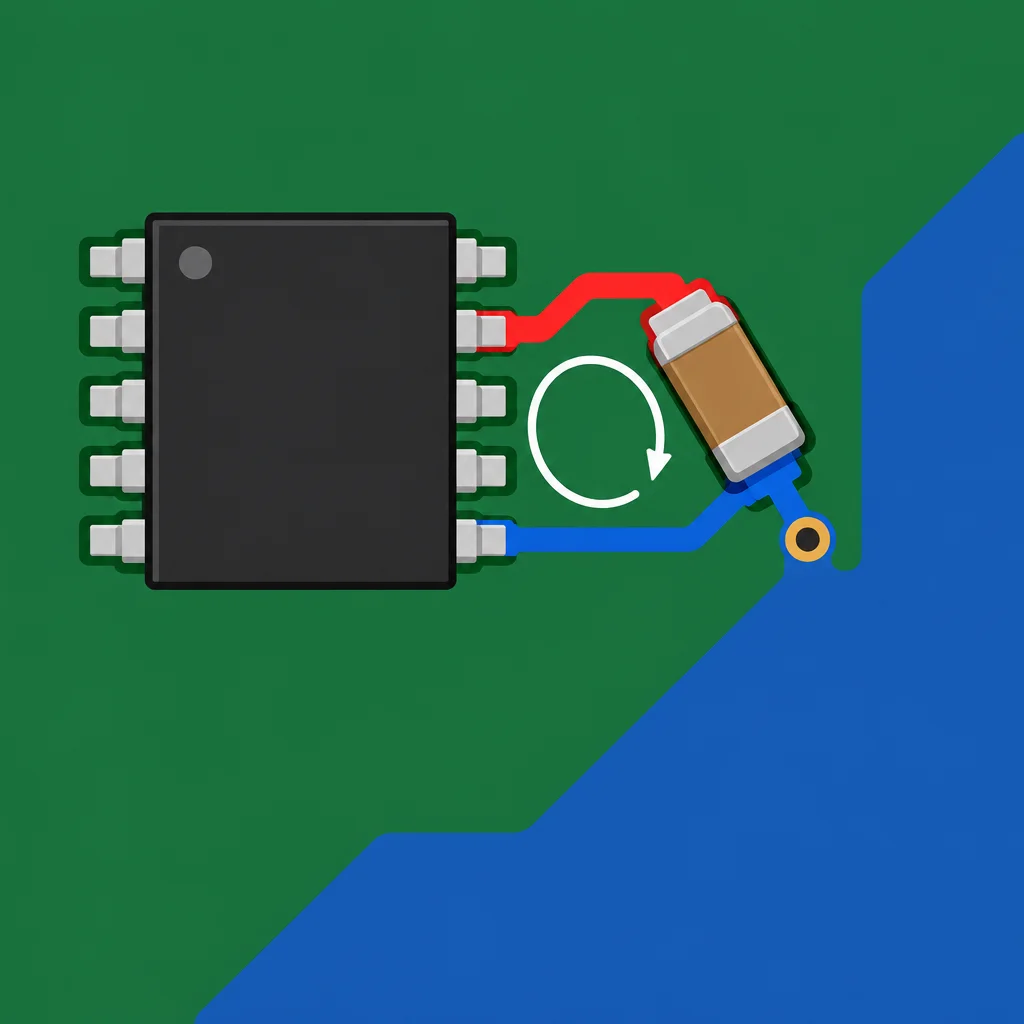

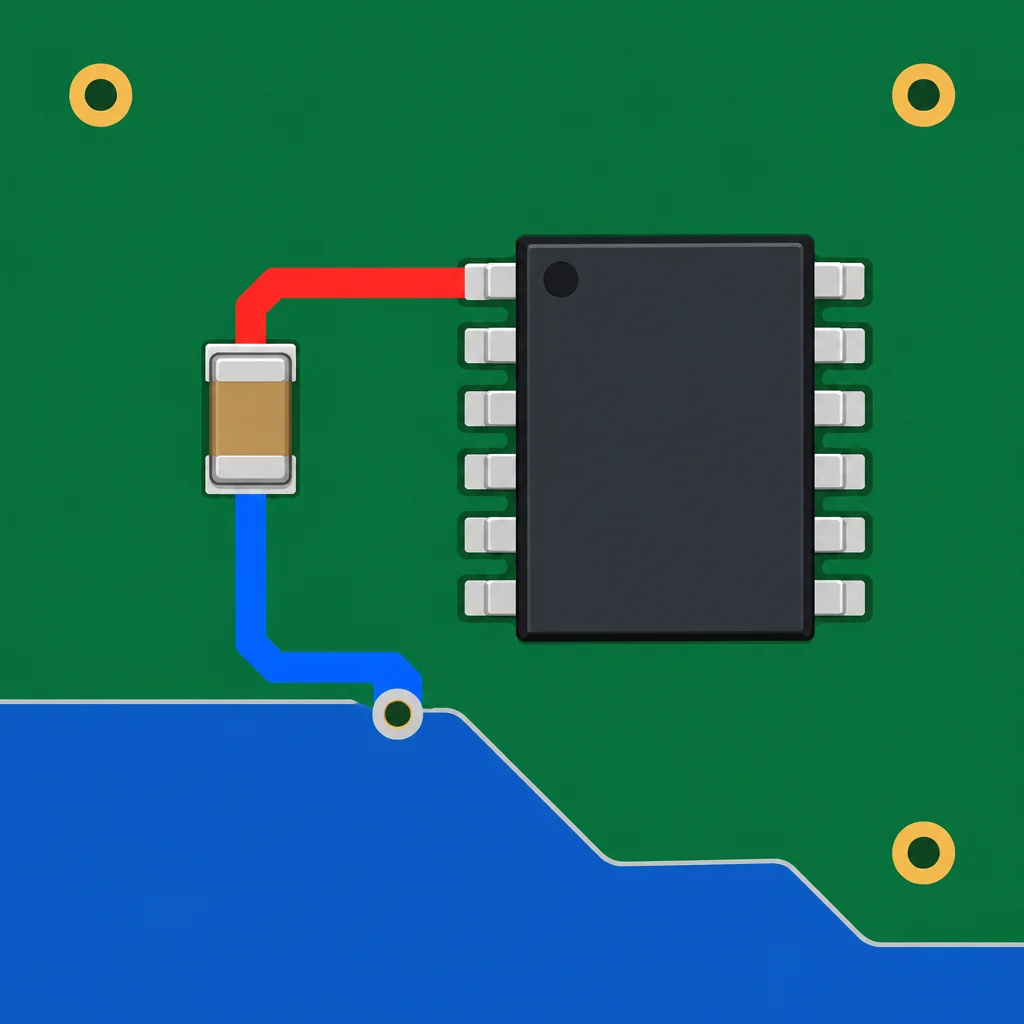

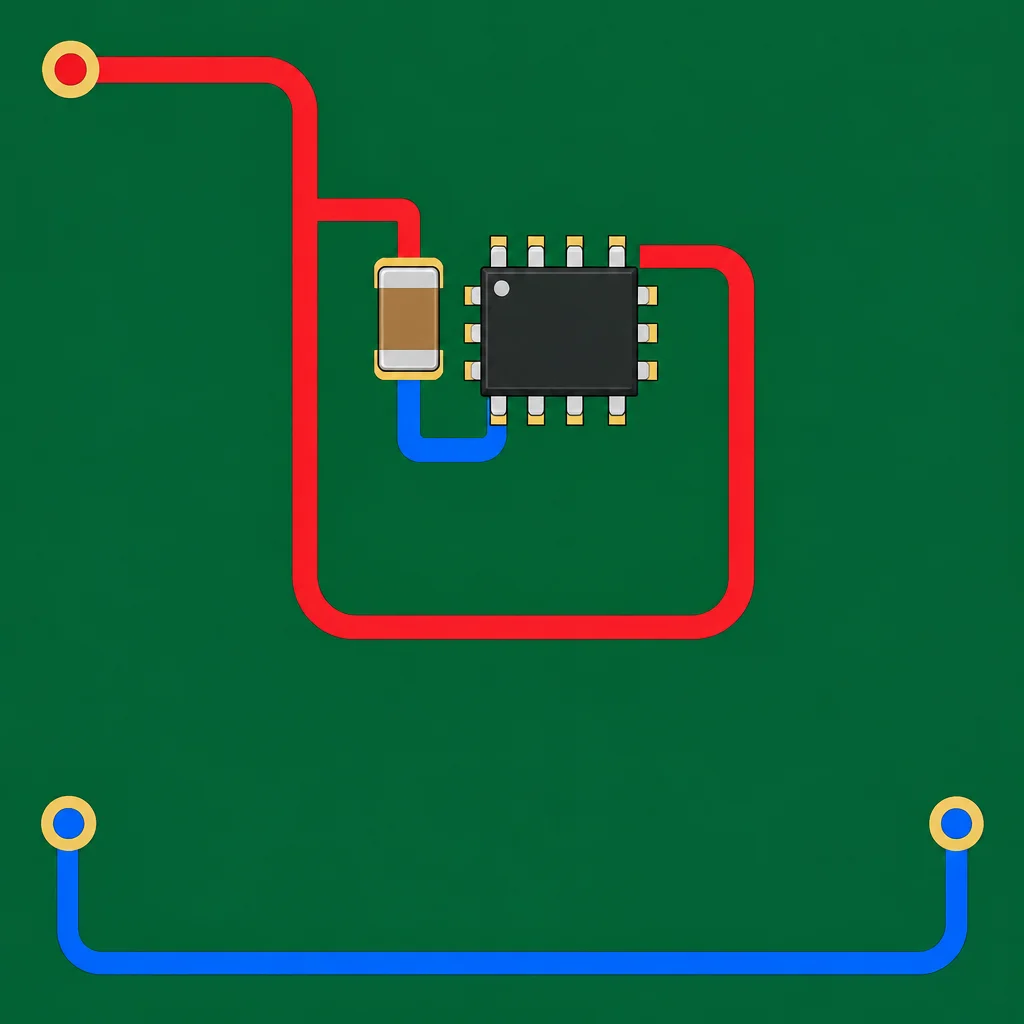

Qual opção mostra o laço local mais favorável depois do preenchimento do cobre?

Você vai revisar um bloco de 3,3 V com um CI U2. Há dois capacitores:

• C1, 100 nF: deve atender localmente o pino VDD de U2 durante transientes rápidos.
• C2, 22 µF: fica na entrada do bloco e oferece reserva de energia para o conjunto; ele não substitui C1.

No layout atual, C1 está visualmente perto de U2, mas seu pad de VDD chega ao pino por uma trilha longa com uma via. O pad de GND usa outra via, distante, e o retorno atravessa um estreitamento na zona de cobre. C2 está ligado ao barramento de 3,3 V do bloco.

O regulador U1 exige seu capacitor de saída, COUT, de 10 µF X7R, entre OUT e GND, posicionado conforme a folha de dados. A revisão deve preservar essa condição.
