Conectores e pontos de teste acessíveis

Caso: interface analógica de 5 V

Você vai planejar os acessos de uma pequena placa de interface analógica, sem fabricar, montar ou energizar a placa. Um cabo removível deve levar quatro redes entre a placa e o equipamento externo:

• +5V — alimentação;
• GND — referência;
• VIN — sinal de entrada;
• VOUT — sinal de saída.

Para este caso, o conector precisa ter quatro contatos, suportar 0,30 A por contato nas condições declaradas, aceitar o cabo complementar de quatro vias com terminais crimpados da família definida, ter retenção mecânica e permitir que o cabo saia paralelo à placa. A altura disponível acima da placa é limitada.

Esses requisitos serão mantidos no conector J1 da prática posterior no KiCad.

Compare dados, não aparência

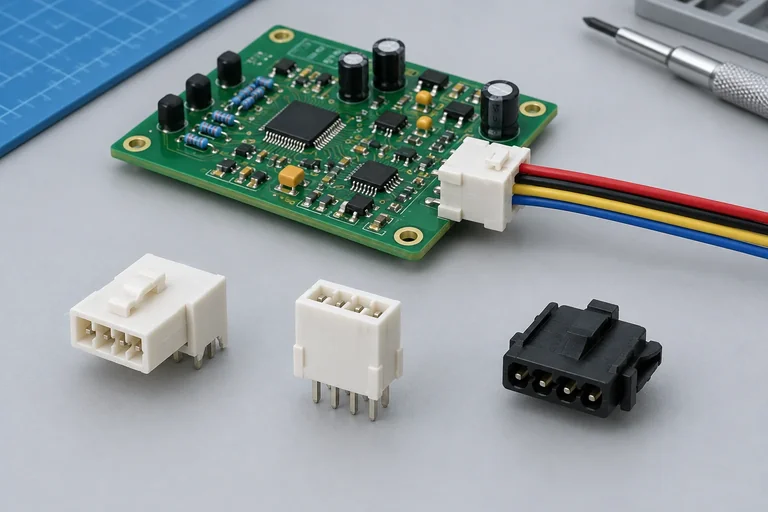

As três opções têm quatro posições, mas isso é só o começo. Compare corrente declarada, passo, compatibilidade de acoplamento com o cabo complementar, retenção e direção de encaixe.

Passo igual não prova que duas peças acoplam: famílias diferentes podem usar 2,54 mm e ainda ter formato, trava ou terminais incompatíveis. A corrente da tabela é uma capacidade por contato, nas condições simplificadas deste caso; ela também não pode ser deduzida pelo tamanho aparente ou pelo passo.

A opção escolhida deverá usar um footprint de placa com uma fileira de quatro pads passantes a passo de 2,54 mm. O corpo com aproximadamente 12 mm de largura ajuda a registrar o componente, mas não comprova corrente nem acoplamento.

Retenção e direção são requisitos mecânicos

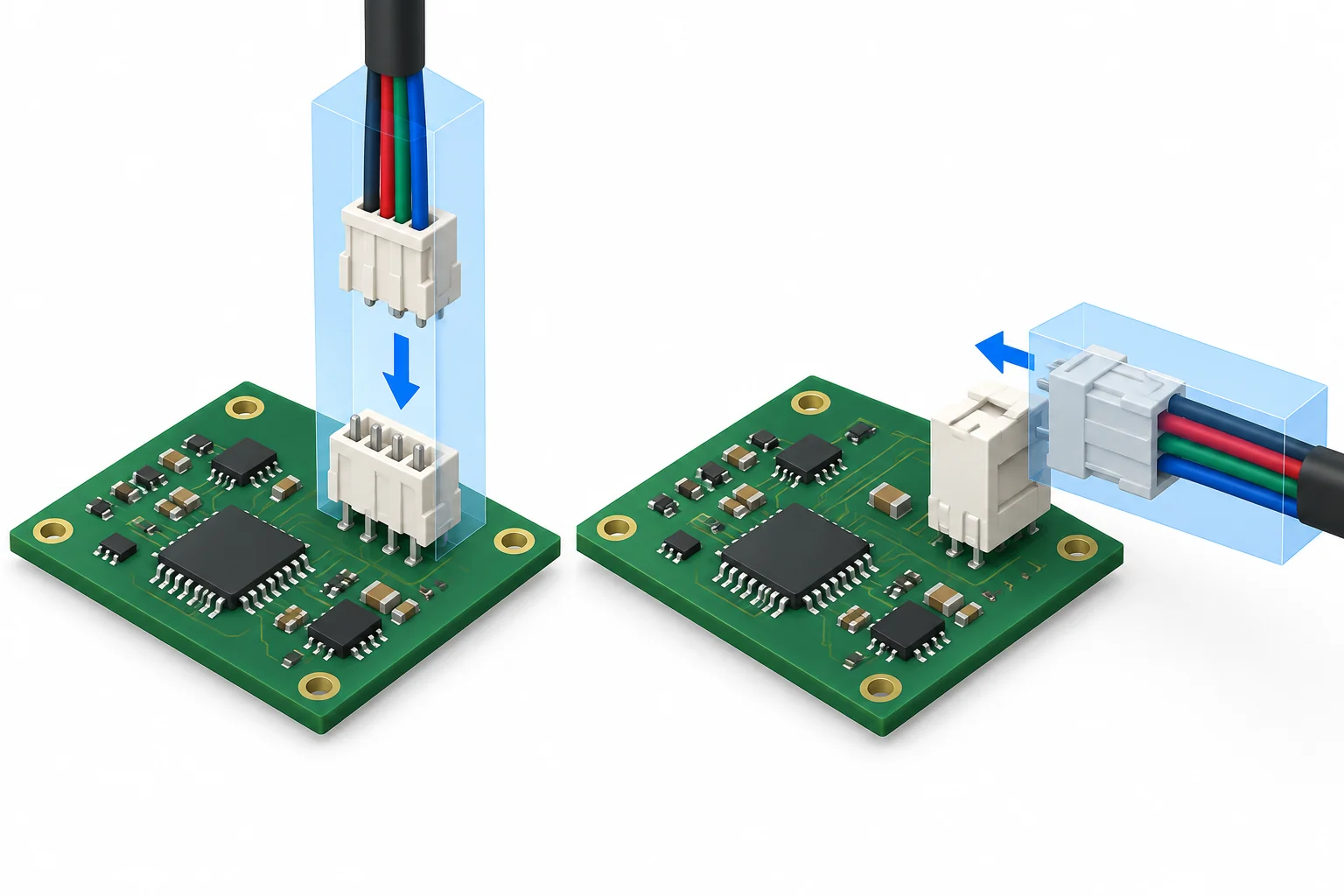

A orientação de encaixe determina como o plugue e o cabo se aproximam da placa:

• Entrada vertical: o plugue entra perpendicularmente à placa; requer espaço livre acima dela.

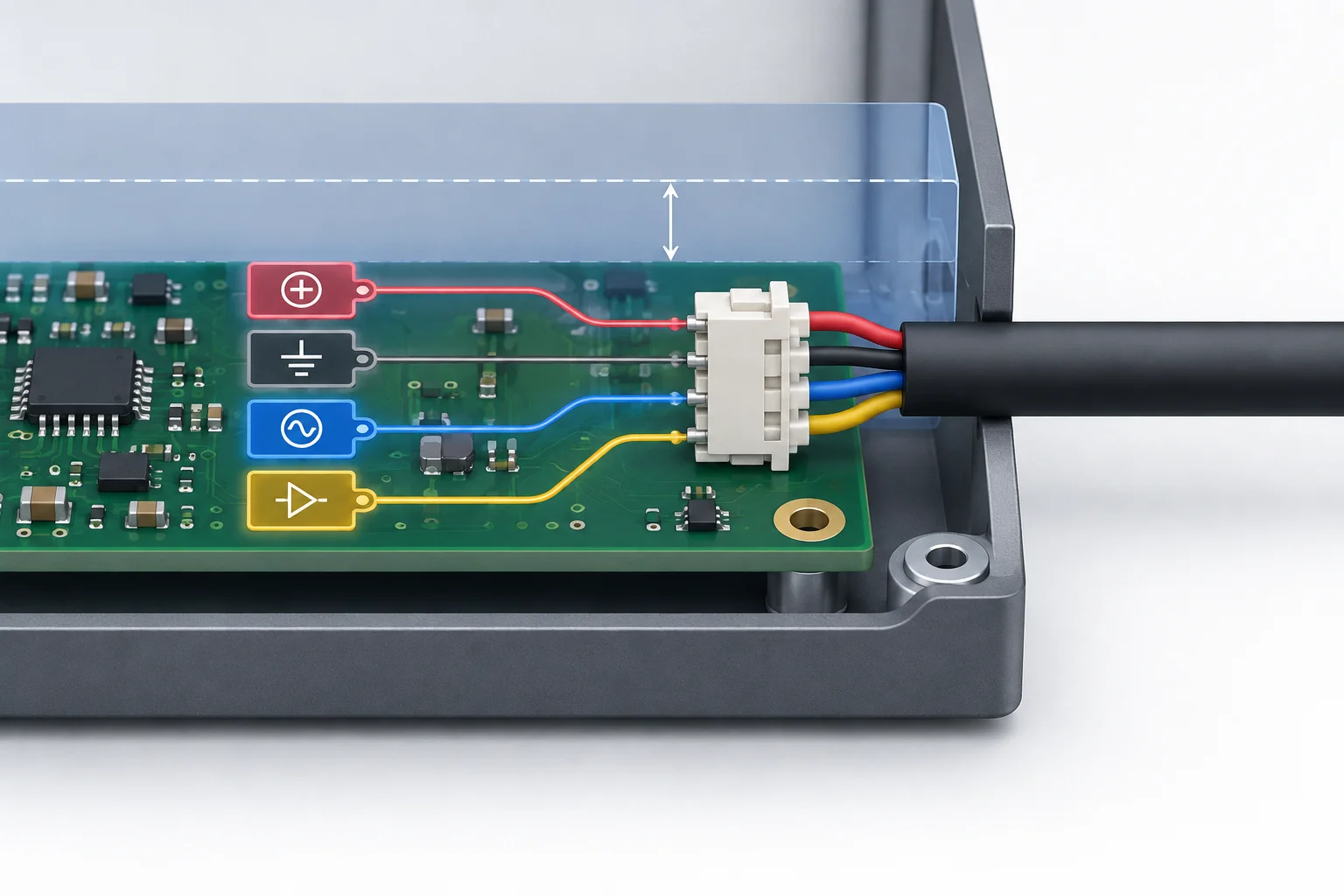

• Entrada lateral: o plugue entra pela borda e o cabo segue aproximadamente paralelo à placa; requer espaço na lateral para o cabo.

A trava da opção B melhora a retenção durante o uso e a manutenção. Ela não confirma que o cabo complementar foi montado com os fios nos contatos corretos; a pinagem e a orientação serão documentadas nas próximas etapas.

A escolha também não define ainda o espaço completo para curvatura do cabo, retirada do plugue ou ferramentas. Essas restrições serão registradas depois.

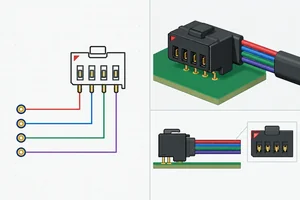

Uma pinagem útil não diz apenas “o sinal está à esquerda”. Ela registra a relação entre o sinal, o número do contato, o número do pad e a posição física na vista declarada.

Para este exemplo de interface de 5 V, a documentação será lida olhando o lado de encaixe da placa: o lado para o qual o plugue do cabo é inserido. O marco mecânico é a chave/recorte do conector na parte superior. Assim, “esquerda” e “direita” têm um significado verificável.

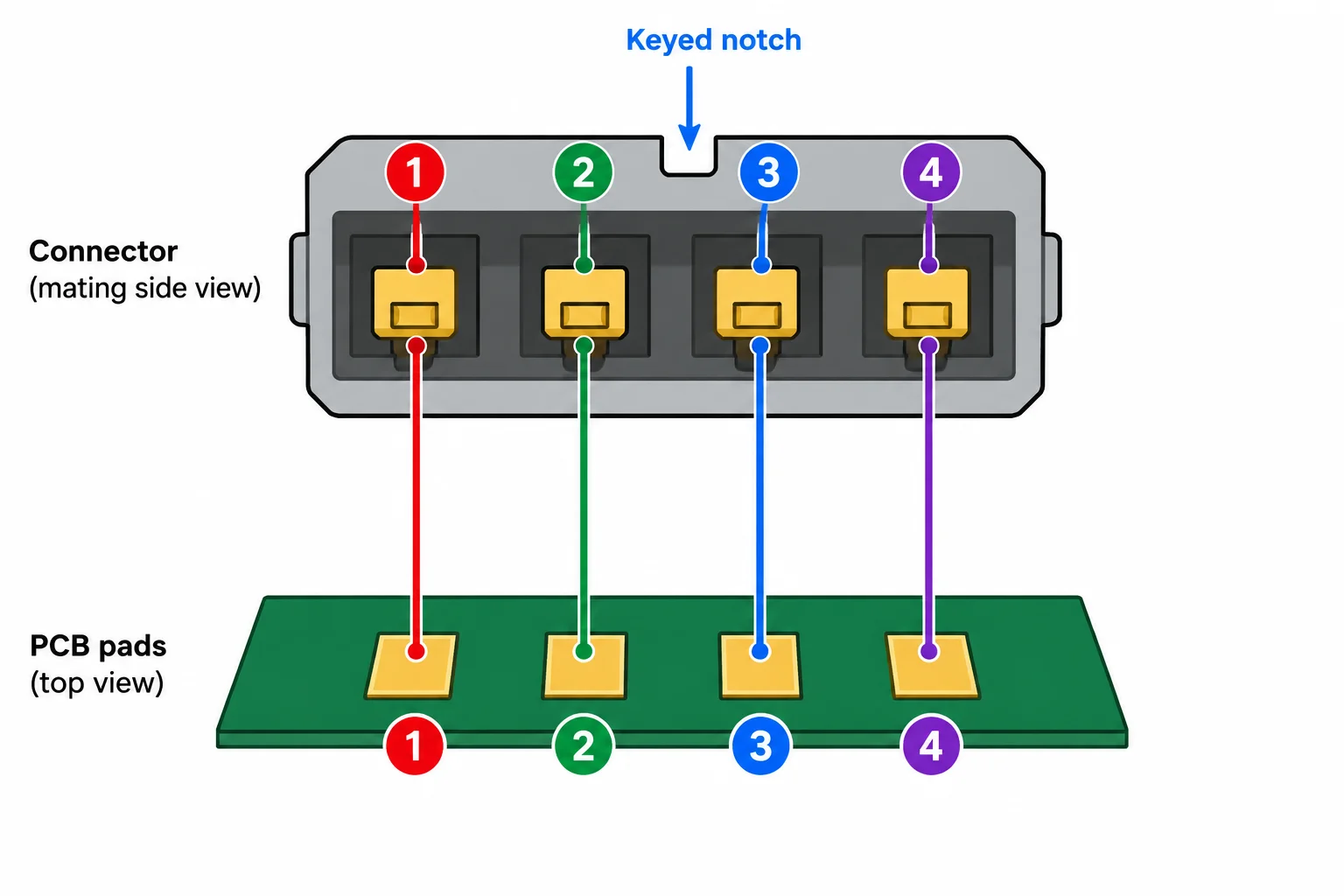

Registro de pinagem de J1, visto pelo lado de encaixe, com o recorte voltado para cima. O símbolo do conector e o footprint devem manter a correspondência elétrica contato–pad; a tabela acrescenta a informação que evita erro de orientação na montagem e no uso.

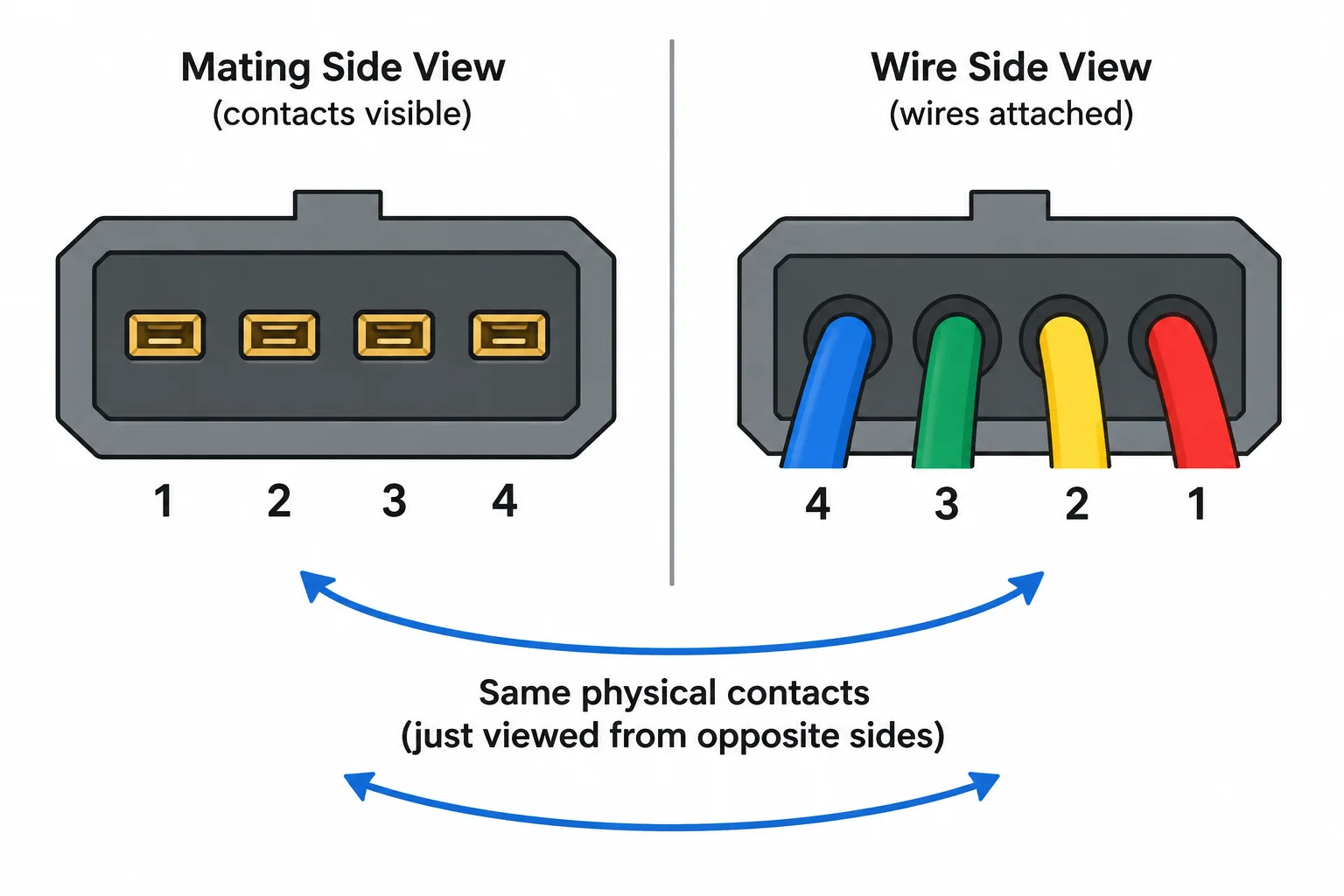

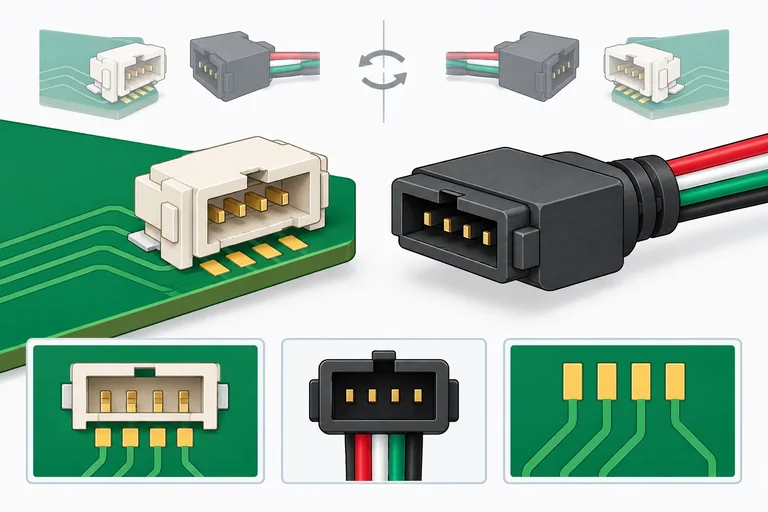

A ordem aparente pode mudar quando você muda de lado. Com o mesmo recorte voltado para cima:

• Lado de encaixe: contatos 1, 2, 3, 4 aparecem da esquerda para a direita.
• Lado dos fios do plugue: ao olhar o conector complementar pelo lado oposto, a imagem é espelhada; os mesmos contatos podem aparecer 4, 3, 2, 1 da esquerda para a direita.
• Lado de montagem da placa: também pode ser uma vista oposta à do encaixe.

Os números físicos não mudam. O que muda é a posição percebida por quem olha.

A placa documenta J1 no lado de encaixe, com o recorte para cima: contato 1 = +5V e contato 4 = VOUT.

Um desenho do cabo, também com o recorte para cima, foi feito olhando o lado dos fios. Nele, o fio +5V foi colocado na posição visual mais à esquerda.

Qual é o problema dessa interpretação?

Encaixe guiado reduz inversões

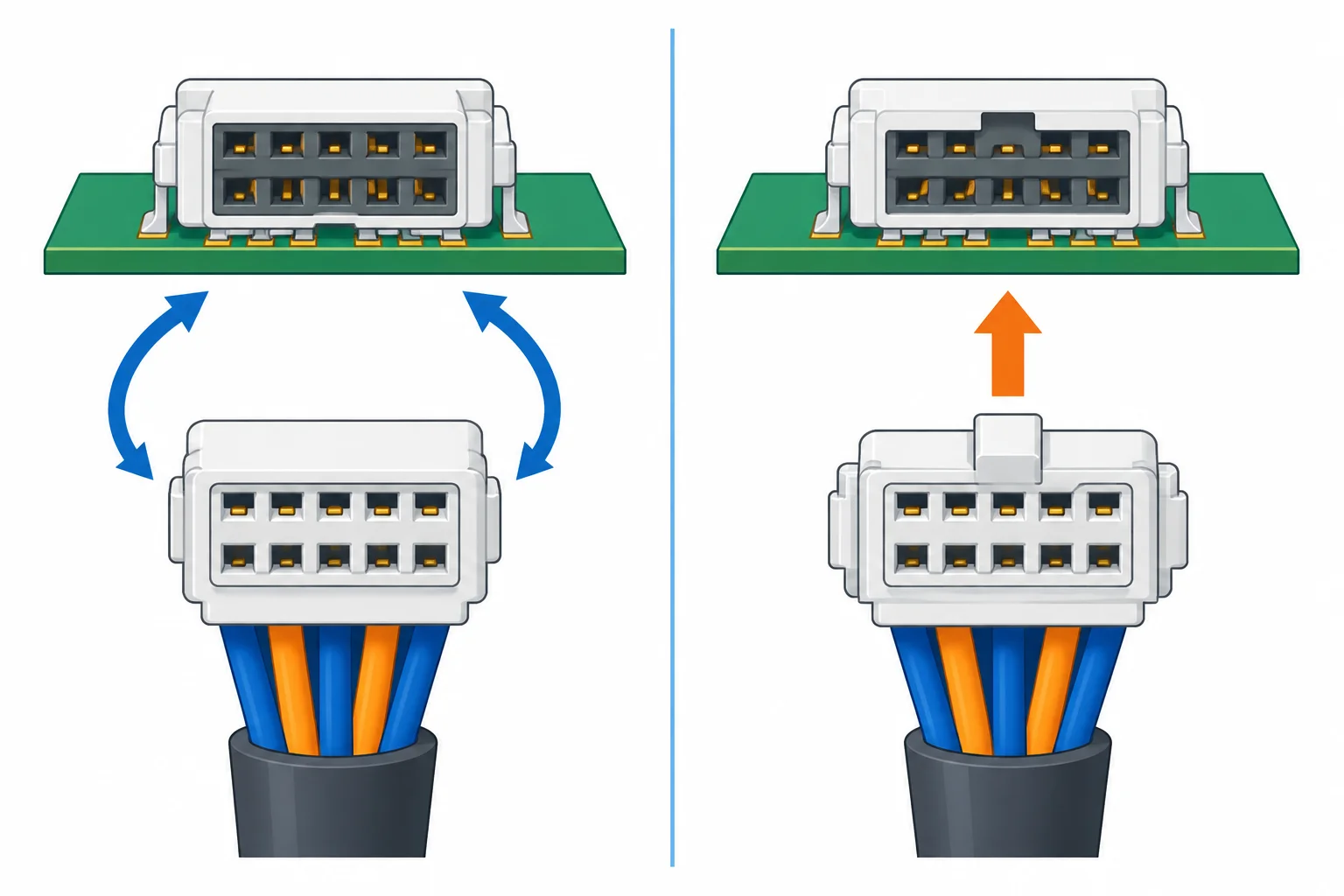

Um conector polarizado tem um recurso mecânico — chave, trava, formato assimétrico ou posição única — que restringe o modo de encaixe. Ele reduz a chance de inserir o plugue girado ou invertido.

Use-o quando a orientação for importante, especialmente em interfaces com alimentação e sinais. A polarização é uma barreira prática contra erro de uso; ela não informa, por si só, se cada fio foi crimpado ou montado no contato correto.

Faça a função ser reconhecível

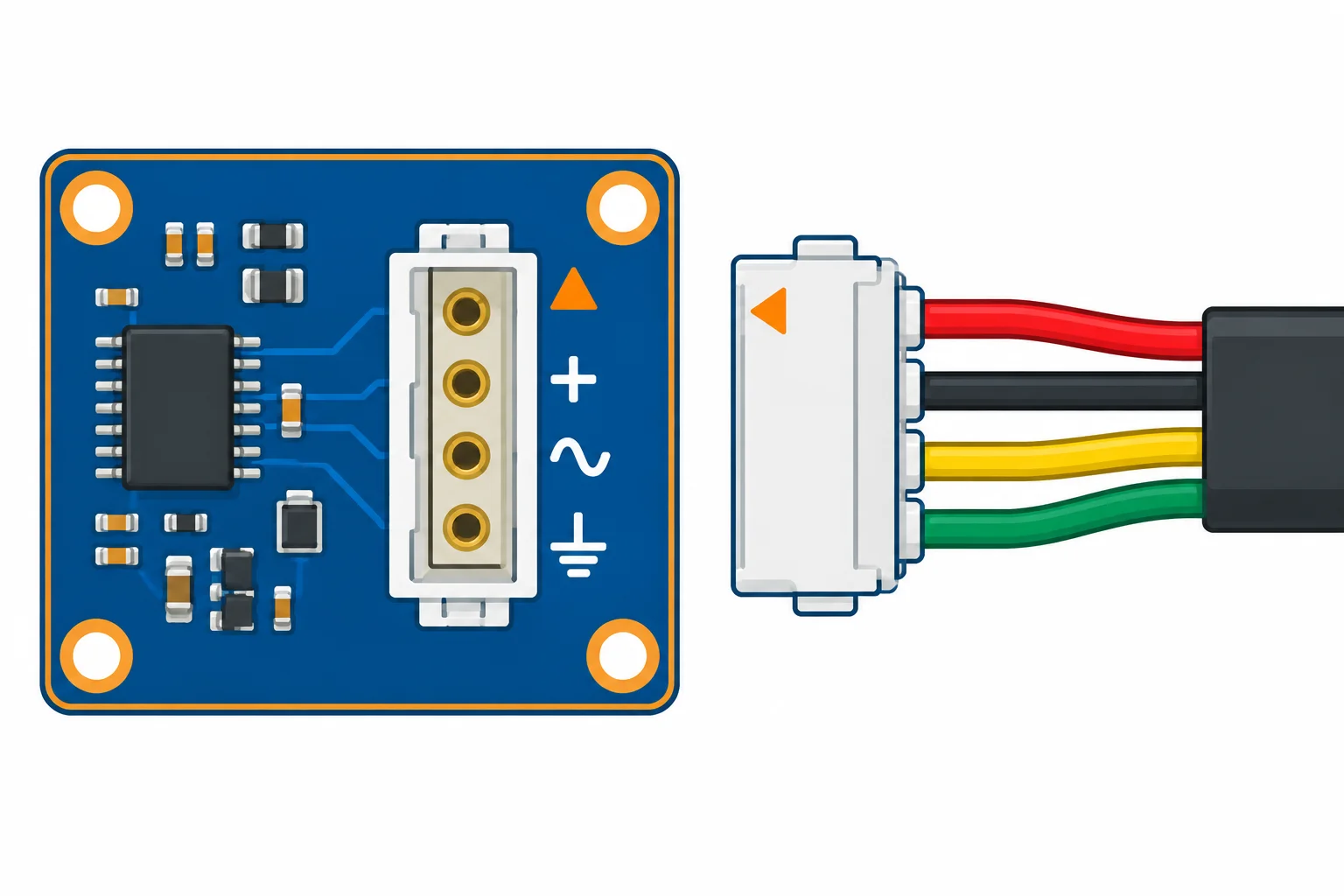

A pessoa que conecta ou faz manutenção precisa identificar a interface antes de usar o cabo. Preveja identificação visível para:

• alimentação: tensão e polaridade ou referência;
• referência: GND, quando essa for a rede definida;
• sinais: nome ou função da interface;
• contato 1: marca que corresponda à vista de encaixe documentada.

A cor dos fios pode ajudar, mas não é uma garantia: cabos podem ser trocados, refeitos ou ter cores diferentes. A identificação deve continuar útil mesmo sem confiar nas cores.

Evite que cabos incompatíveis pareçam intercambiáveis

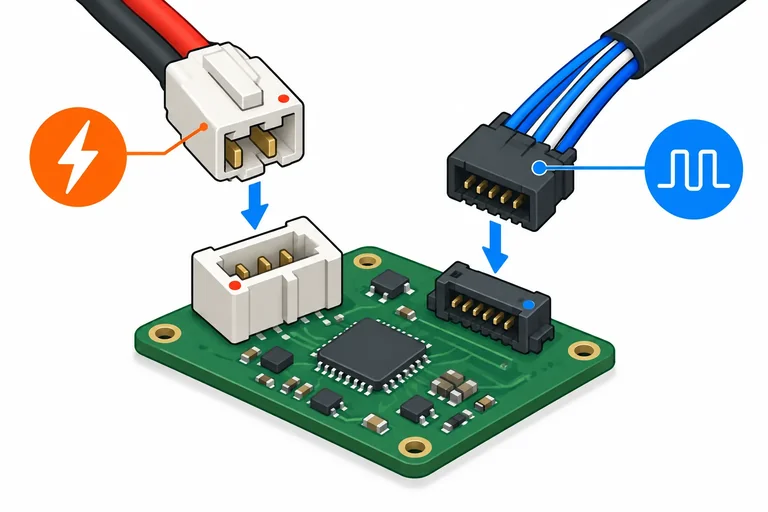

Quando duas interfaces têm funções incompatíveis, reduza a chance de troca usando conectores claramente distintos. A diferença pode envolver quantidade de contatos, chaveamento, família mecânica, formato ou posição de montagem.

Por exemplo, não trate um conector de alimentação e um conector de sinal como “equivalentes” apenas porque ambos têm dois contatos. O objetivo é tornar a conexão correta mais natural e a troca acidental mais difícil durante montagem ou manutenção.

Ainda assim, documente a função e a pinagem de cada interface: aparência diferente não substitui conferência.

O footprint informa onde o componente é montado, mas não basta para dizer que ele pode ser conectado, desconectado ou mantido.

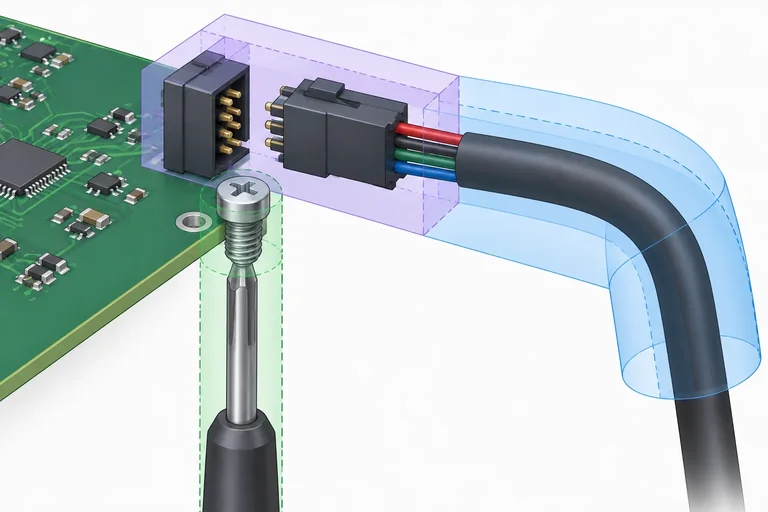

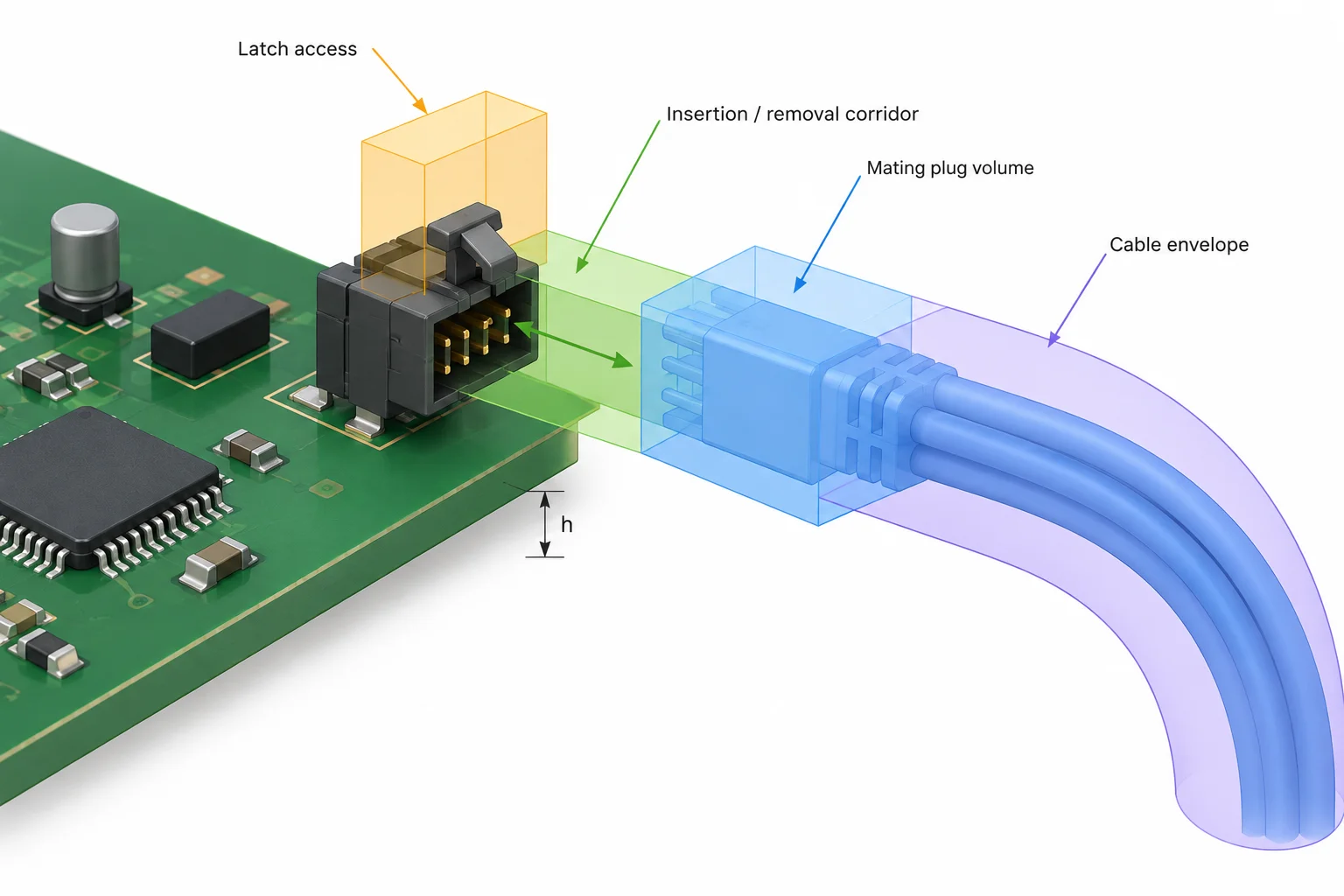

Para o conector J1 da interface de 5 V, planeje também o espaço de operação: o plugue acoplado, a trajetória de inserção e retirada, a curvatura inicial do cabo e o acesso à trava. Uma peça pode caber na placa e ainda ficar impraticável se o cabo encontrar uma parede, outro conector ou um componente alto.

Registre essas necessidades como restrições mecânicas antes do roteamento. Elas descrevem o uso do conjunto; não são dimensões arbitrárias copiadas de outra placa.

Use os dados deste caso para registrar restrições, sem iniciar o desenho da placa. J1 é o conector lateral de quatro contatos da interface de 5 V, com cabo saindo paralelo à placa.

As medidas definem volumes livres mínimos deste exercício, não regras universais. Elas devem ser conferidas com o conector complementar, cabo, ferramenta e invólucro efetivamente escolhidos em um projeto real.

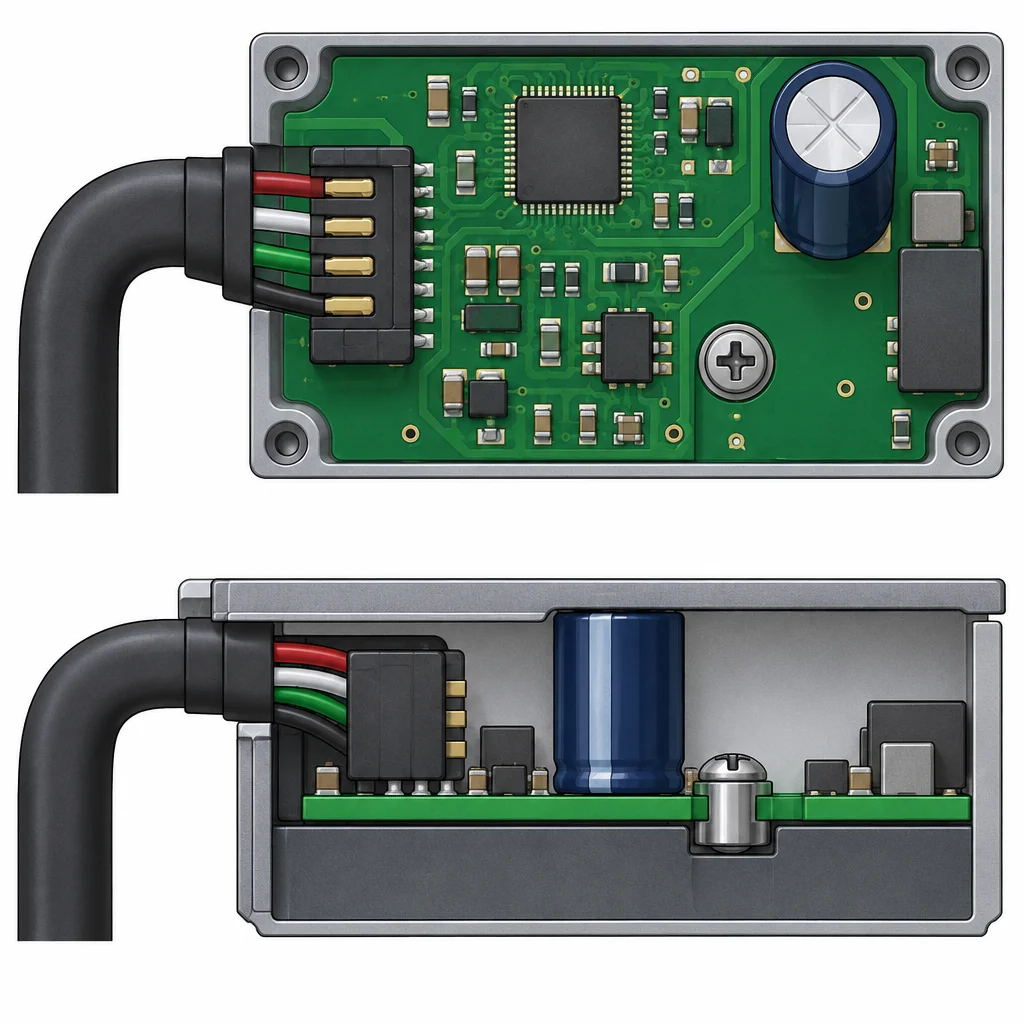

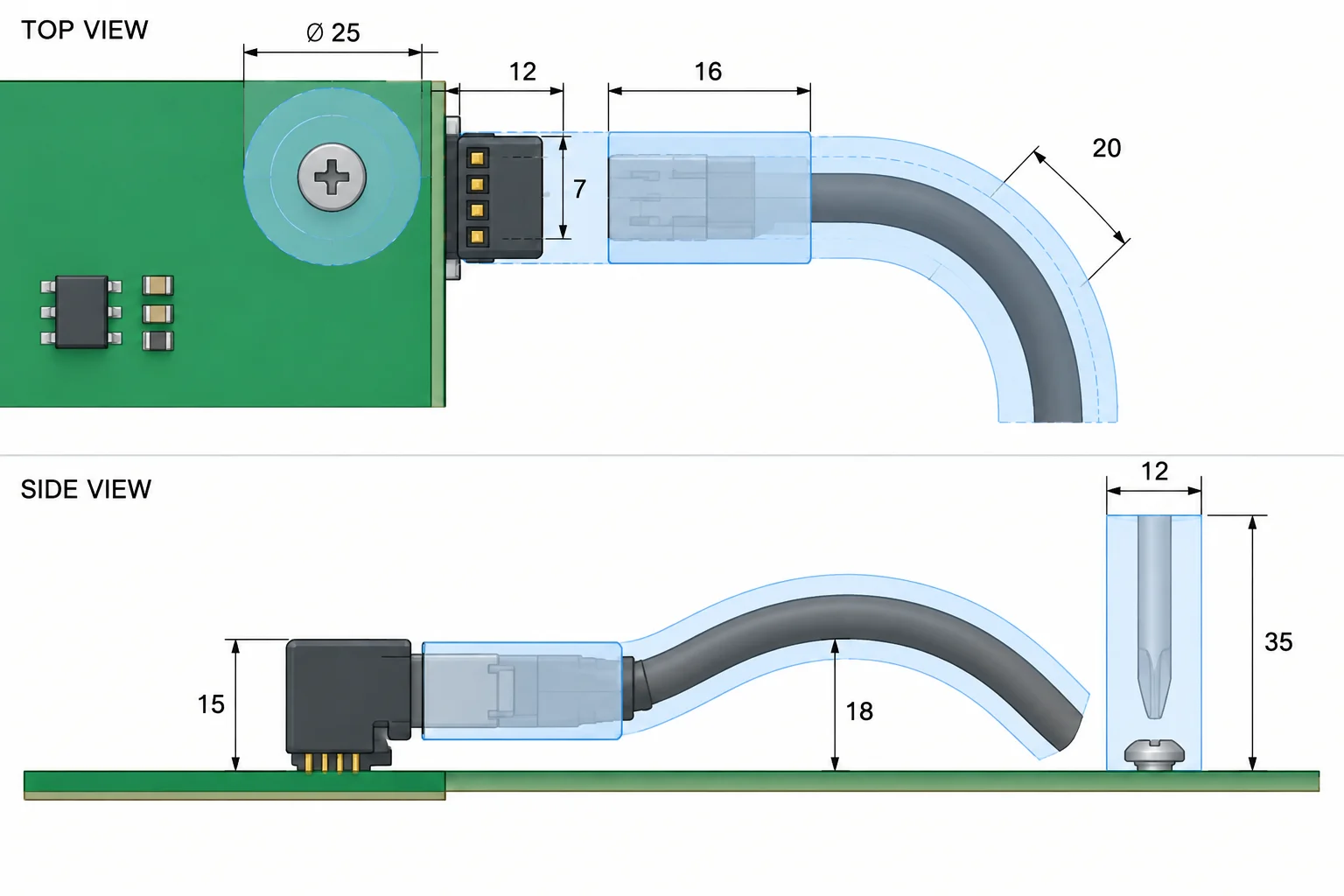

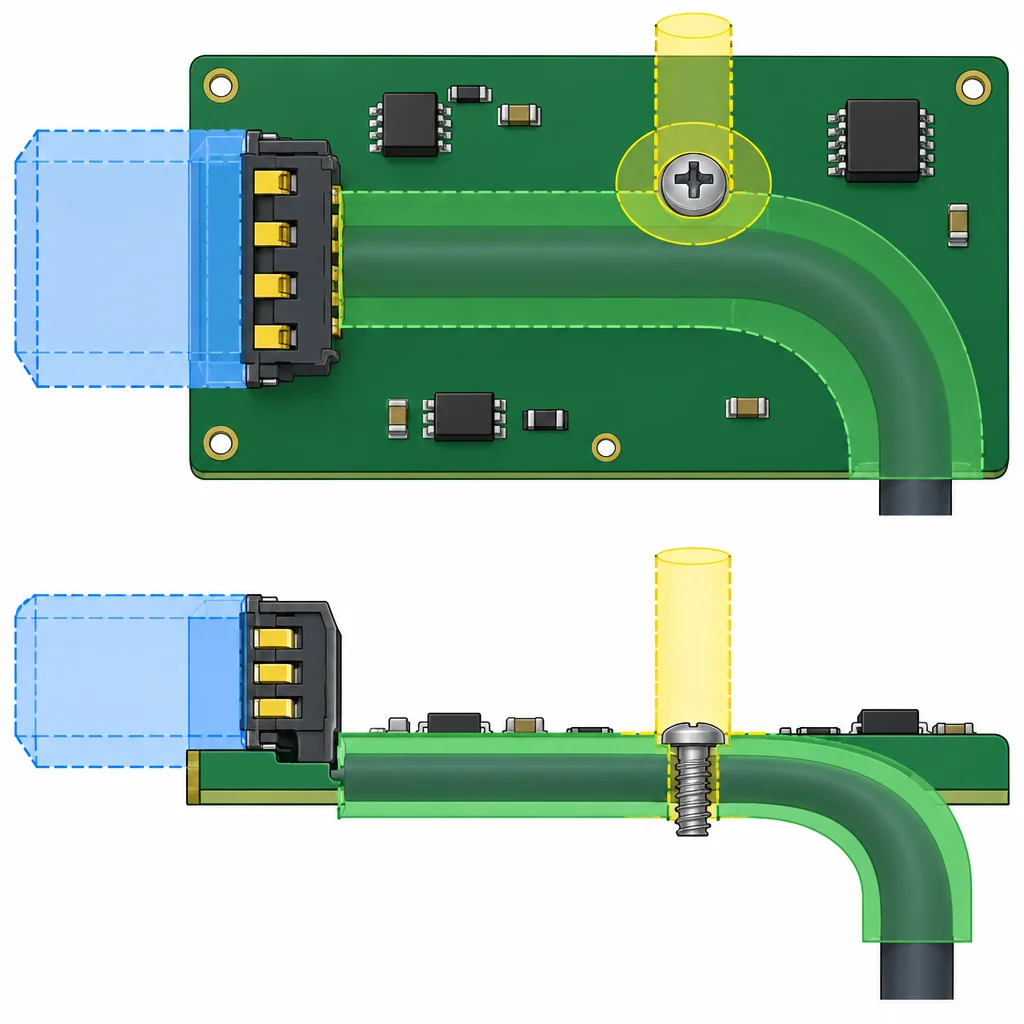

Na vista superior, observe largura e direção lateral. Na vista lateral, observe altura, aproximação vertical e possíveis obstáculos como tampa ou componentes altos.

Ponto de teste é um acesso, não um novo circuito

Um ponto de teste (TP) é um local físico previsto para alcançar uma rede já existente. No esquemático, ele se conecta à rede; não deve criar um bloco funcional nem ficar em série no caminho do sinal.

Para planejar poucos pontos úteis, comece por perguntas de diagnóstico: a alimentação de 5 V está presente? e o sinal chega ao bloco e sai dele como esperado? Cada pergunta indica uma rede que precisa ser acessível.

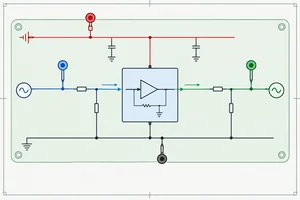

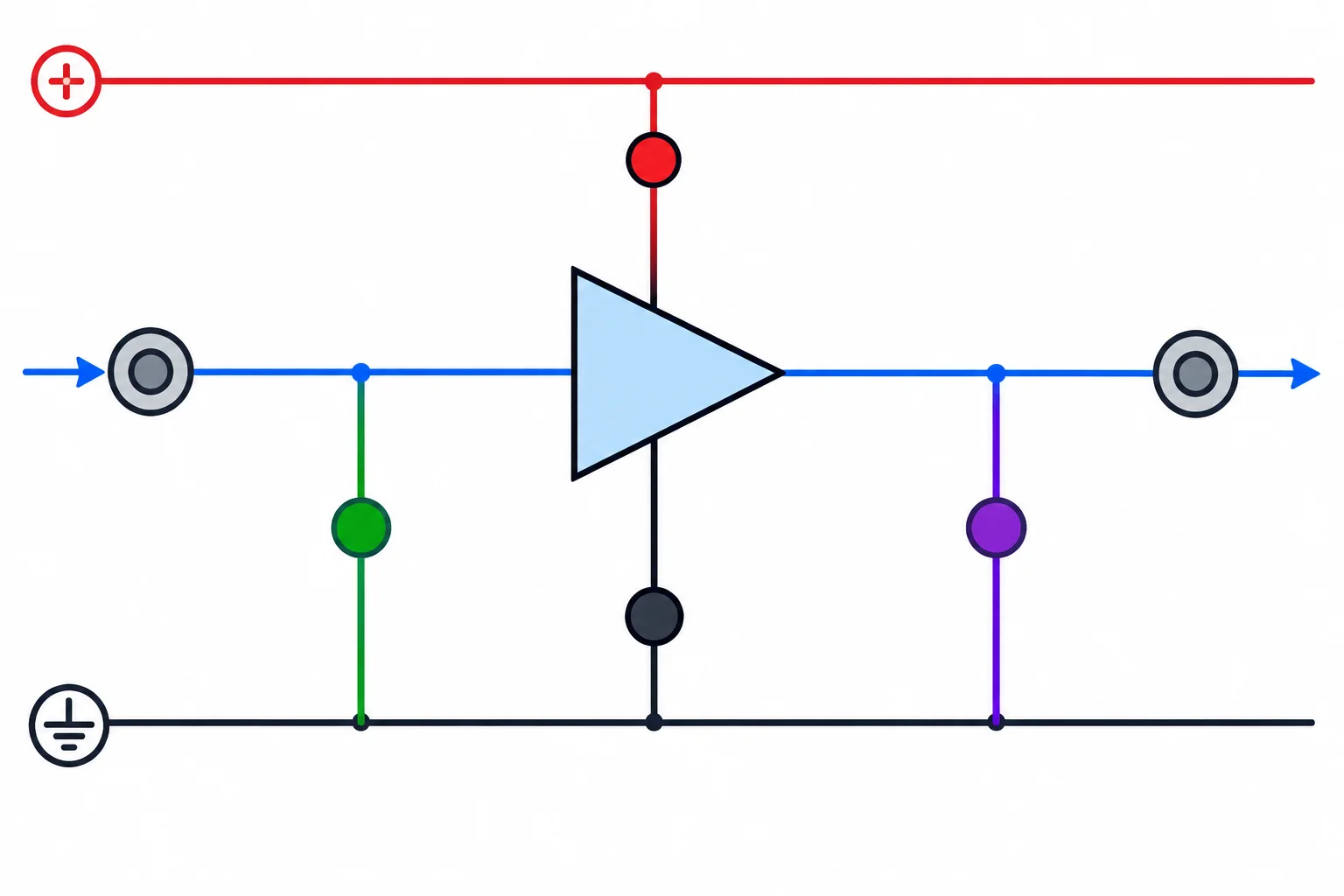

Considere uma pequena interface analógica de 5 V com uma entrada VIN, um bloco de condicionamento e uma saída VOUT.

Um conjunto inicial e enxuto pode responder às perguntas essenciais:

• TP1 — +5V: há alimentação na interface?
• TP2 — GND: qual é a referência da medição?
• TP3 — VIN: o sinal está chegando ao bloco?
• TP4 — VOUT: o bloco está entregando um sinal na saída?

A medição é sempre uma comparação entre pontos. Por isso, prever VIN e VOUT sem prever a referência deixa o plano incompleto.

Associe cada necessidade de diagnóstico à rede que deve receber acesso. Use o plano da interface apresentado na tela anterior.

Acesso pensado para a ferramenta

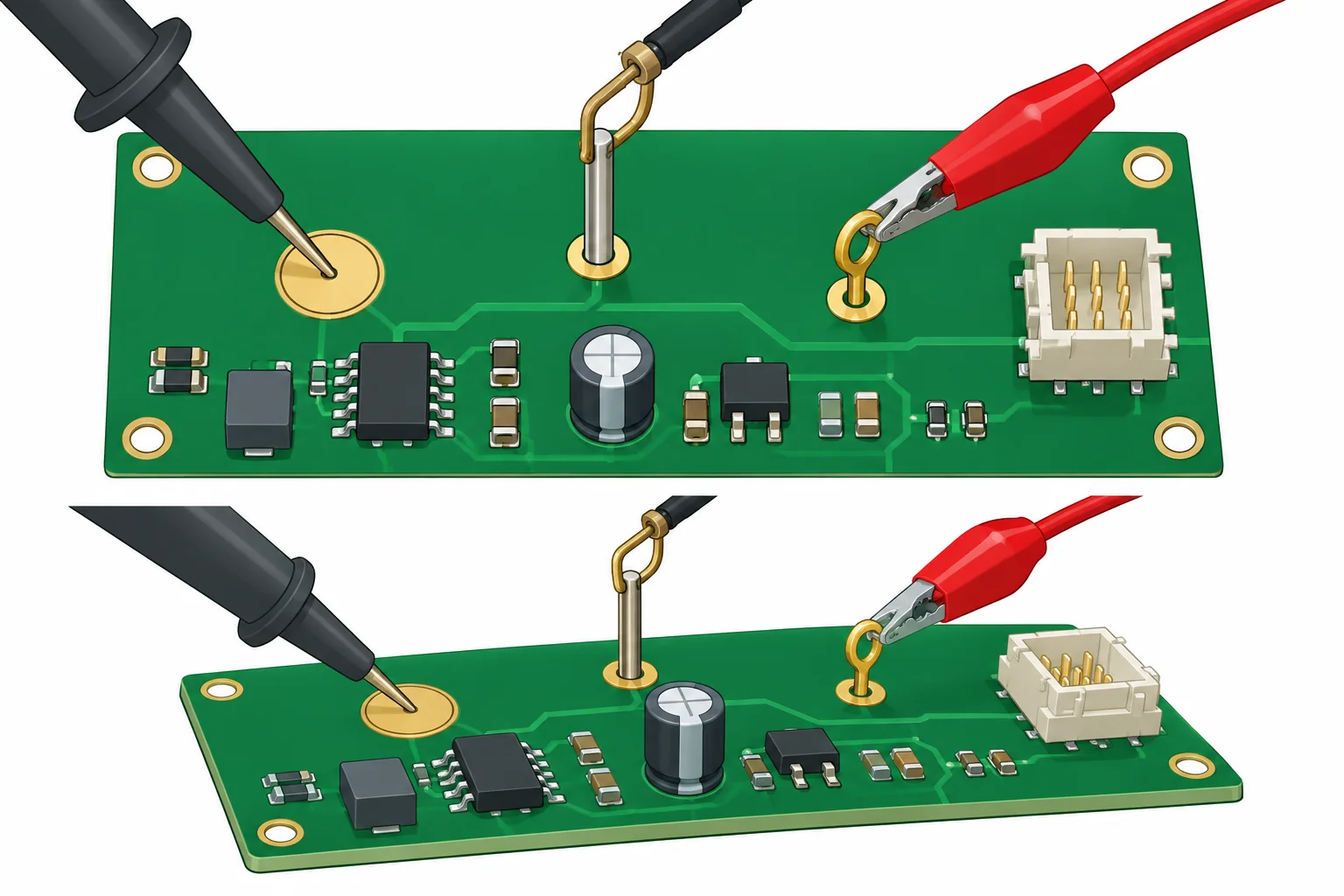

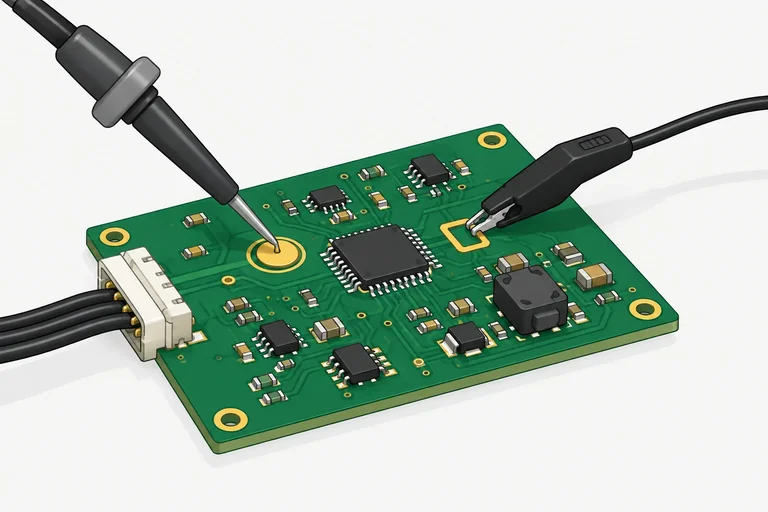

Um ponto de teste só é útil quando a ferramenta consegue tocá-lo sem alcançar outra rede por engano. Antes de definir o formato, declare como a medição será feita:

• Ponta de prova: uma superfície metálica exposta permite encostar a ponta com apoio.
• Gancho: um terminal saliente permite prender o gancho sem precisar segurá-lo.
• Garra: um laço de teste cria uma abertura onde a garra pode se prender com estabilidade.
• Medição repetida: prefira um acesso que permaneça estável entre componentes e cabos.

Pad, terminal e laço não criam uma nova função elétrica: todos devem se ligar à rede que se quer observar. O formato define apenas como essa rede poderá ser alcançada.

Além da forma, planeje o uso real da ferramenta. A área exposta deve acomodar a ponta prevista; pontos muito próximos aumentam a chance de a ponta deslizar e tocar duas redes.

Observe também a direção de aproximação. Um ponto pode estar visível de cima, mas ser inalcançável porque um conector, um cabo encaixado ou um componente alto bloqueia a ponta ou a garra. Reserve uma rota de chegada e espaço para movimentar a ferramenta.

Não há uma distância universal que sirva para toda placa e toda ponta. Avalie o conjunto: tamanho do contato, geometria da ferramenta, redes vizinhas, obstáculos e possibilidade de deslizamento. Registre qual ferramenta foi considerada.

A referência também precisa de acesso

Ao planejar um ponto de sinal, preveja também um acesso à mesma rede de referência da medição, em uma posição alcançável. Isso permite uma conexão curta entre a ferramenta e a referência, sem transformar o ponto de teste em parte do caminho funcional do sinal.

Porém, um pad chamado GND e situado perto do sinal não autoriza, por si só, conectar nele a referência de um instrumento. Antes de qualquer conexão, verifique como instrumento, fonte e demais equipamentos estão ligados e qual referência eles compartilham.

O objetivo aqui é planejar o acesso físico. O projeto dos retornos de corrente da placa será tratado mais adiante.

Você vai criar, no KiCad instalado no seu computador, um trecho autocontido de esquemático para a interface analógica de 5 V. Crie um projeto vazio ou uma folha nova: não é necessário projeto pronto nem arquivo para download.

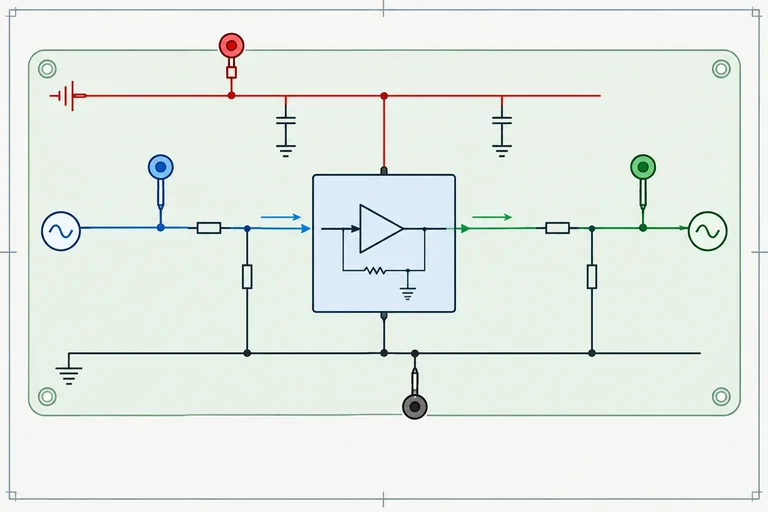

O conector J1 leva +5V, GND, VIN e VOUT. Os pontos TP1 a TP4 dão acesso a essas mesmas redes para medição; eles não acrescentam uma função ao circuito.

Este caso continua a escolha anterior: J1 é um conector de entrada lateral, com retenção e polarização, para cabo complementar de quatro vias. Portanto, não substitua-o por um cabeçalho vertical genérico só porque ambos têm quatro contatos e passo semelhante.

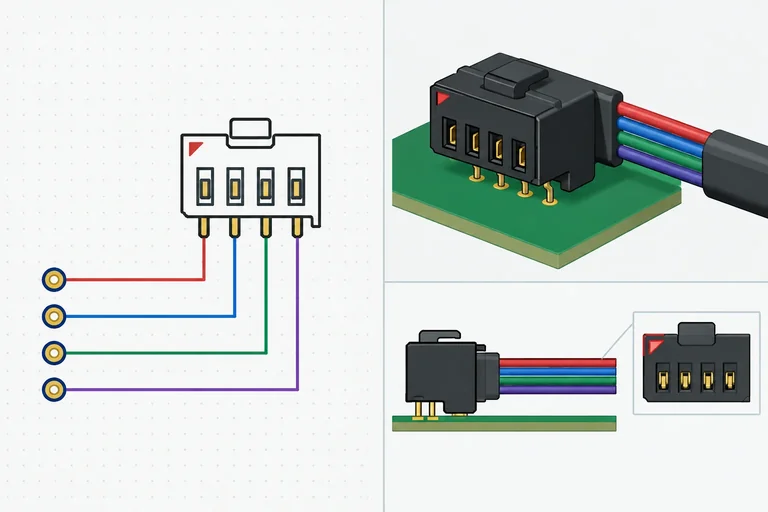

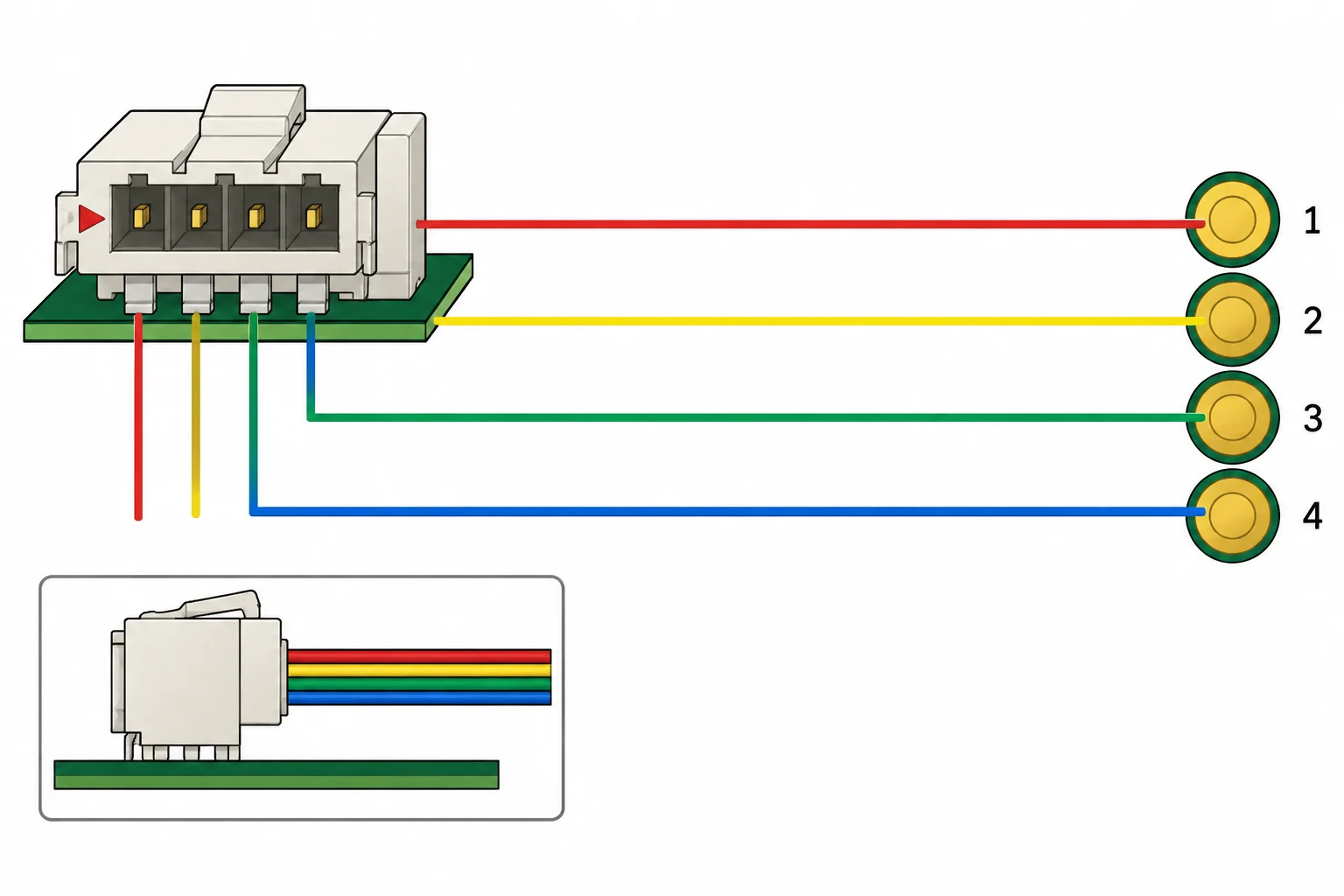

A figura mostra a relação elétrica, não uma posição definitiva na placa. O corpo do conector e a saída lateral do cabo exigirão a reserva mecânica já planejada.

Para J1, o footprint indicado deve mostrar uma fileira de quatro pads passantes, com centros separados por 2,54 mm e distância de 7,62 mm entre os centros dos pads 1 e 4. Confira também no visualizador que ele é a versão Horizontal: o conector complementar entra pela lateral, não por cima.

A documentação da interface permanece declarada pela vista do lado de encaixe, com a chave/recorte voltado para cima. Nessa vista, os contatos 1, 2, 3 e 4 aparecem da esquerda para a direita. A marca de pad 1 do footprint ajuda na montagem, mas não substitui a vista declarada para quem usa o cabo.

Use um conector complementar de quatro vias da mesma família, polarizado e com trava compatível. Antes de usar uma peça real, confira no fabricante a compatibilidade entre o código exato do corpo, dos terminais e do conector de placa.

No editor de esquemáticos:

1. Insira Connector_Generic:Conn_01x04 e mantenha a referência J1.
2. Insira quatro símbolos Connector:TestPoint, com as referências TP1, TP2, TP3 e TP4.
3. Faça as ligações e aplique rótulos de rede. A pinagem é: contato 1 = +5V; 2 = GND; 3 = VIN; 4 = VOUT.
4. Ligue: TP1 a +5V, TP2 a GND, TP3 a VIN e TP4 a VOUT.
5. Associe os footprints exatamente como na tabela. Um TP deve ser um pad de teste de 2,0 mm, não um furo de fixação nem outro conector.

Fios curtos e rótulos ajudam a leitura, mas proximidade visual não cria conexão elétrica.

Registre no campo de comentários de J1, ou em uma nota de texto próxima ao símbolo:

“Vista do lado de encaixe; chave/recorte para cima; contato 1 à esquerda; sequência 1→4: +5V, GND, VIN, VOUT.”

Acrescente uma nota de acesso:

“No layout, reservar corredor de 16 × 20 mm à frente de J1; manter 25 mm para a curva inicial do cabo; TP1–TP4 devem permanecer alcançáveis com o plugue encaixado.”

Essas notas preservam a intenção elétrica e mecânica para o layout posterior. Nesta prática, não execute ERC e não transfira o circuito para a placa.

Faça a conferência no seu esquemático local e relate o resultado. Inclua os três pontos pedidos, usando os identificadores e valores deste caso.

Proposta compacta com falhas

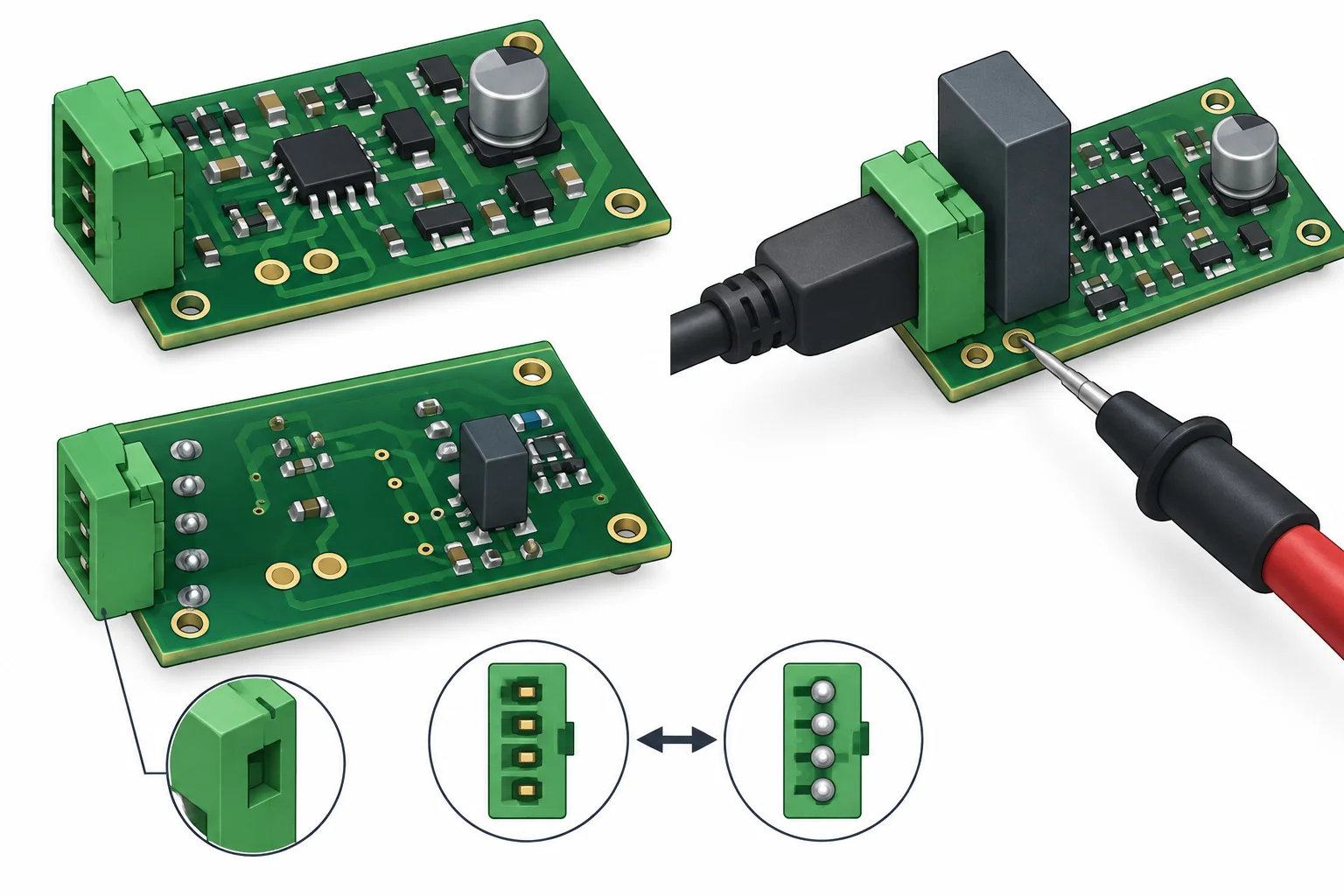

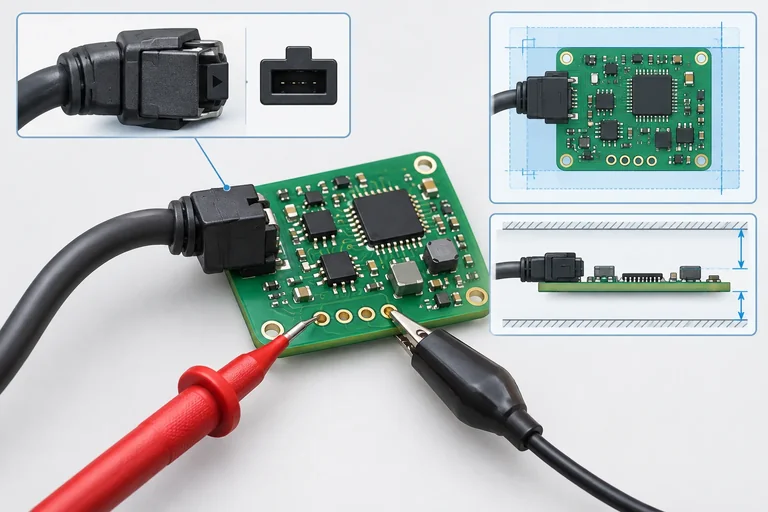

Revise o caso como alguém que precisará conectar, medir e manter a interface. A imagem mostra J1 pelo lado de montagem (inferior), enquanto a pessoa que conecta o cabo precisa usar a vista do lado de encaixe.

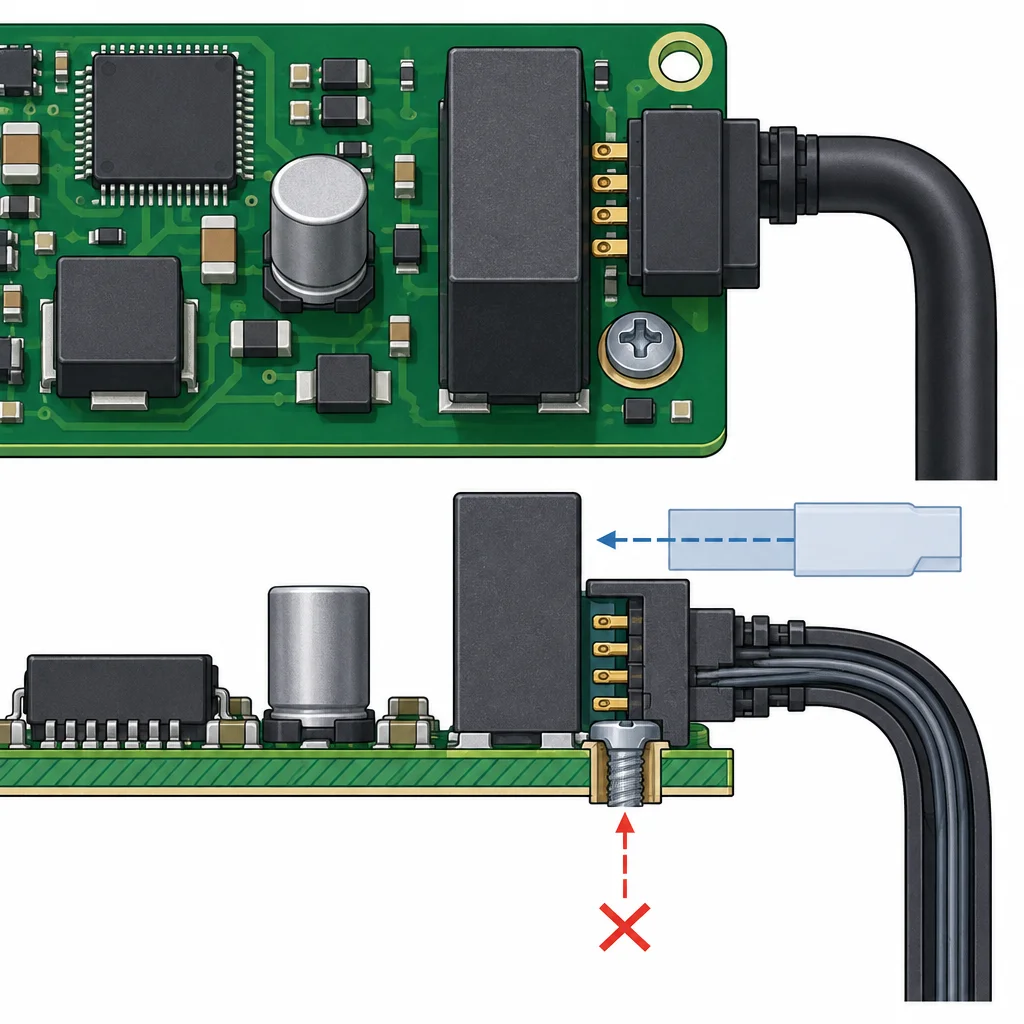

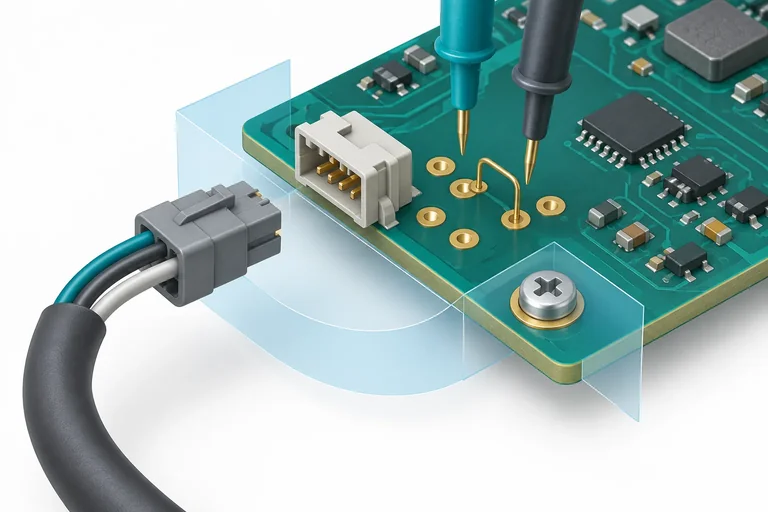

Nem todo acesso planejado no esquemático permaneceu na proposta física. Além disso, o cabo encaixado ocupa a região dos pontos restantes, e há um obstáculo atrás do plugue. A revisão deve apontar o defeito e sua consequência prática — não apenas sugerir que algo “fique melhor”.

Quatro verificações cruzadas

1. Orientação: a documentação declara explicitamente o lado de encaixe e o marco mecânico? Nessa vista, o contato 1 e a sequência dos contatos podem ser reconhecidos?
2. Redes observáveis: os quatro acessos previstos continuam presentes: TP1 em +5V, TP2 em GND, TP3 em VIN e TP4 em VOUT?
3. Contato seguro: ponta e garra chegam à rede desejada com o cabo encaixado, sem risco maior de tocar uma rede vizinha?
4. Manutenção: há espaço para inserir e retirar o plugue, movimentar o cabo e alcançar os pontos?

A correção deve preservar a intenção elétrica: um ponto de teste se liga à rede observada, sem interromper o caminho funcional do sinal.
