Dimensionamento do resistor de um LED

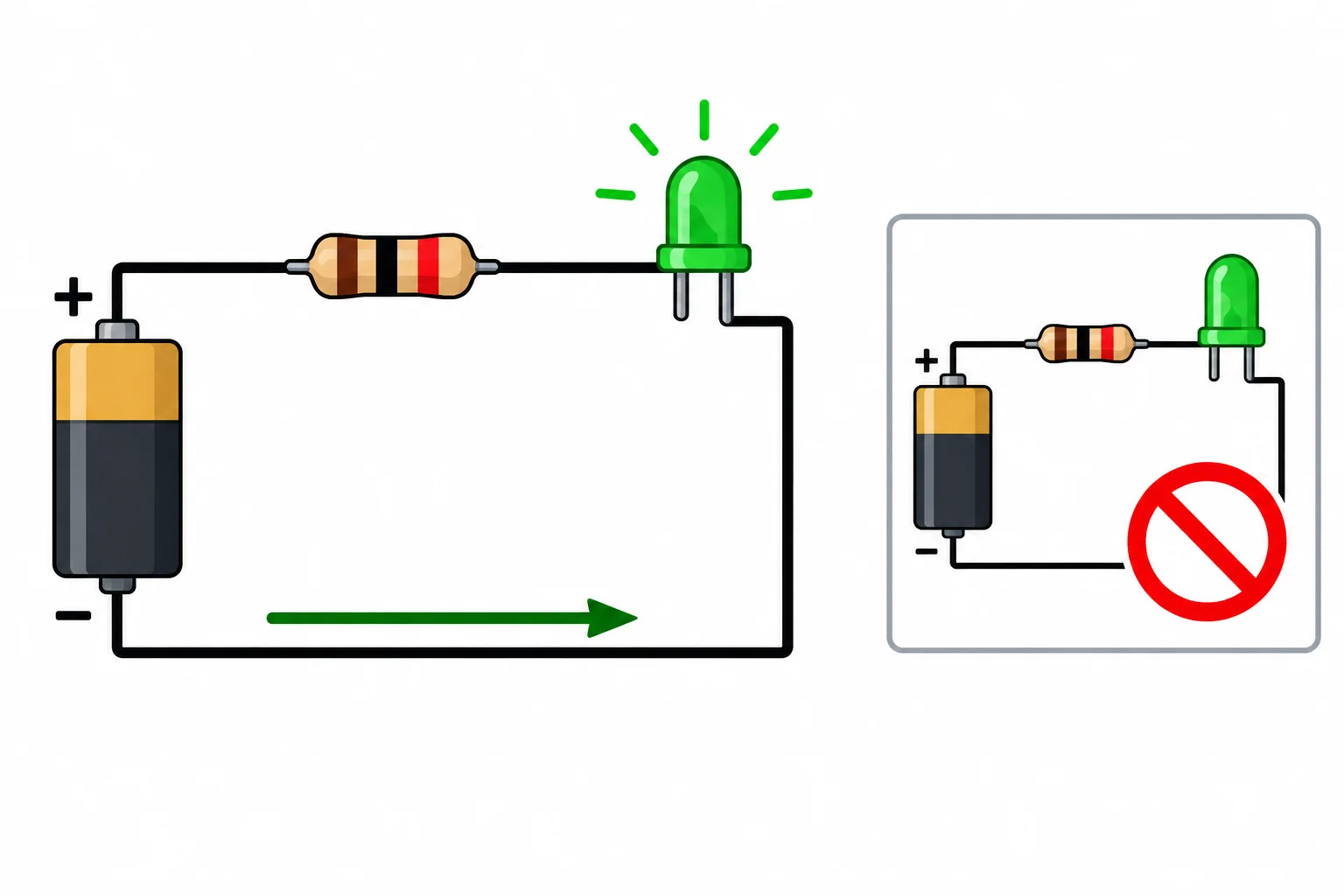

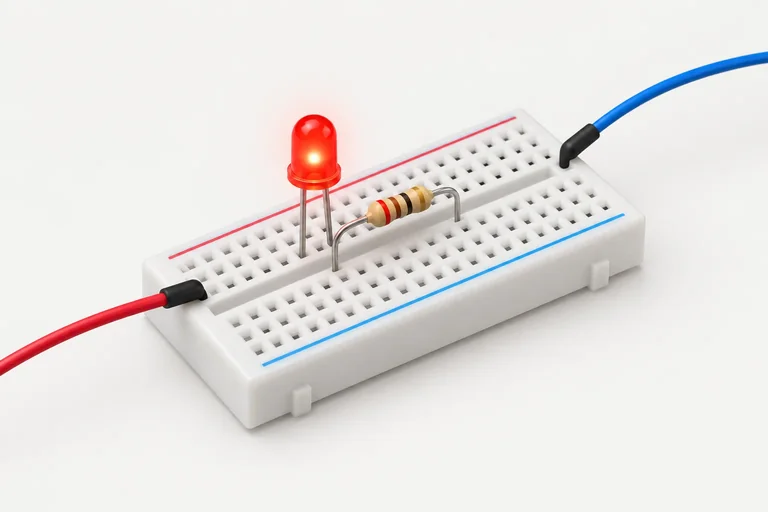

Um LED é um diodo que emite luz quando conduz no sentido direto. Ligá-lo diretamente a uma fonte de tensão não define uma corrente segura: é preciso um elemento externo para limitar a corrente, normalmente um resistor em série, que será dimensionado no próximo passo.

Neste tutorial, o escopo são LEDs indicadores de baixa potência, alimentados por fontes CC isoladas, de baixa tensão e com corrente limitada. Não conecte LEDs à rede elétrica.

A corrente de projeto é a corrente escolhida para o funcionamento normal. Ela deve fornecer o efeito luminoso necessário e ficar abaixo do limite admissível nas condições reais de temperatura e montagem.

Não trate 20 mA como regra. Muitos LEDs indicadores funcionam bem com poucos miliampères; outros têm limites diferentes. Corrente máxima contínua, quando indicada como limite absoluto, não é uma meta de operação: escolha uma corrente com margem.

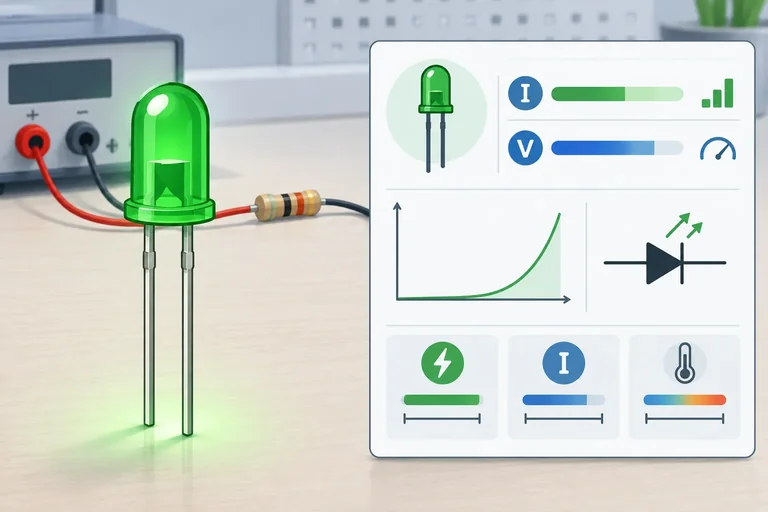

A cor do LED sugere apenas uma faixa geral; ela não determina uma tensão direta exata. Registre V_F com sua corrente e temperatura de teste.

Neste exemplo, 10 mA é uma escolha inicial coerente: está abaixo do limite contínuo de 25 mA e coincide com a condição em que V_F foi caracterizada. Para cálculos nominais, 2,2 V típica pode servir de referência. Para verificar variações depois, use os limites garantidos de 2,0 V e 2,6 V, nas condições informadas. A adequação final dependerá também da fonte, do resistor e da temperatura prevista.

Relacione cada dado à interpretação correta no projeto.

Corrente máxima contínua de 25 mA, V_F típica de 2,2 V, V_F mínima de 2,0 V, V_F máxima de 2,6 V.

Use os pares abaixo para distinguir limite absoluto, valor típico e extremos garantidos.

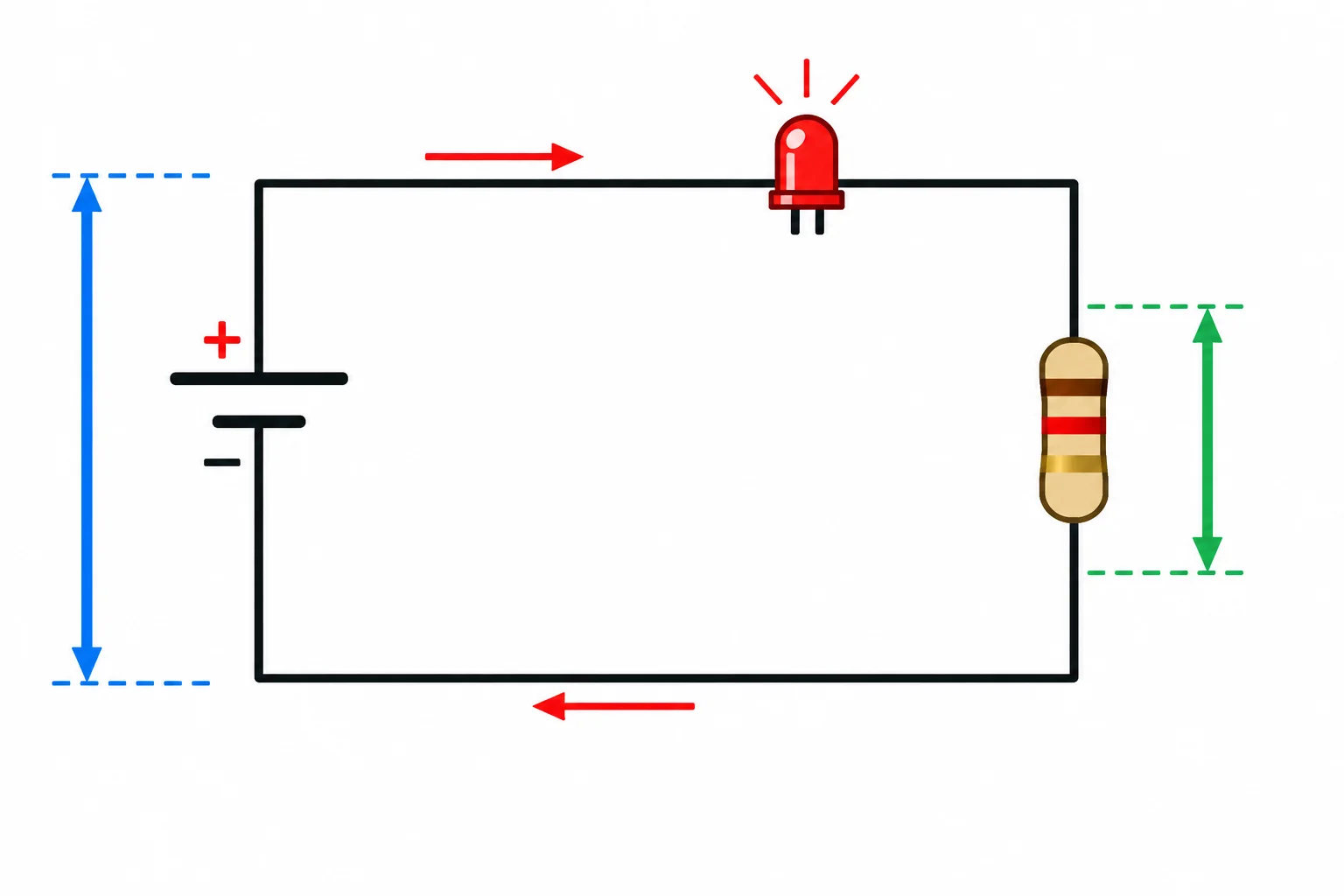

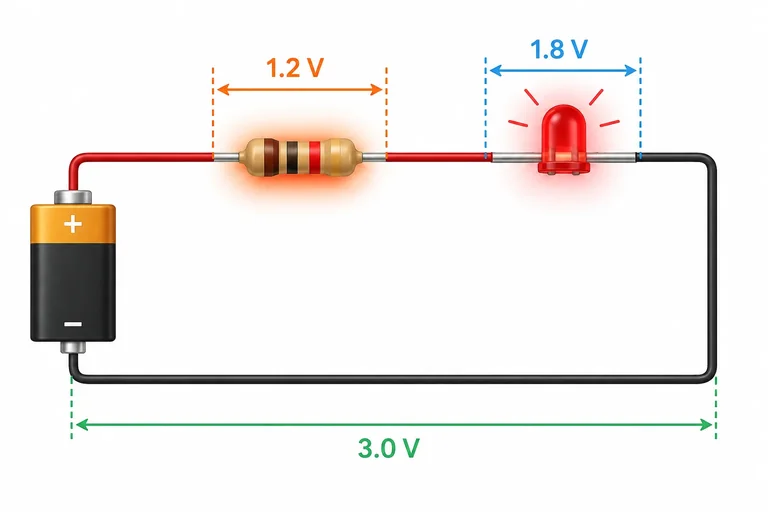

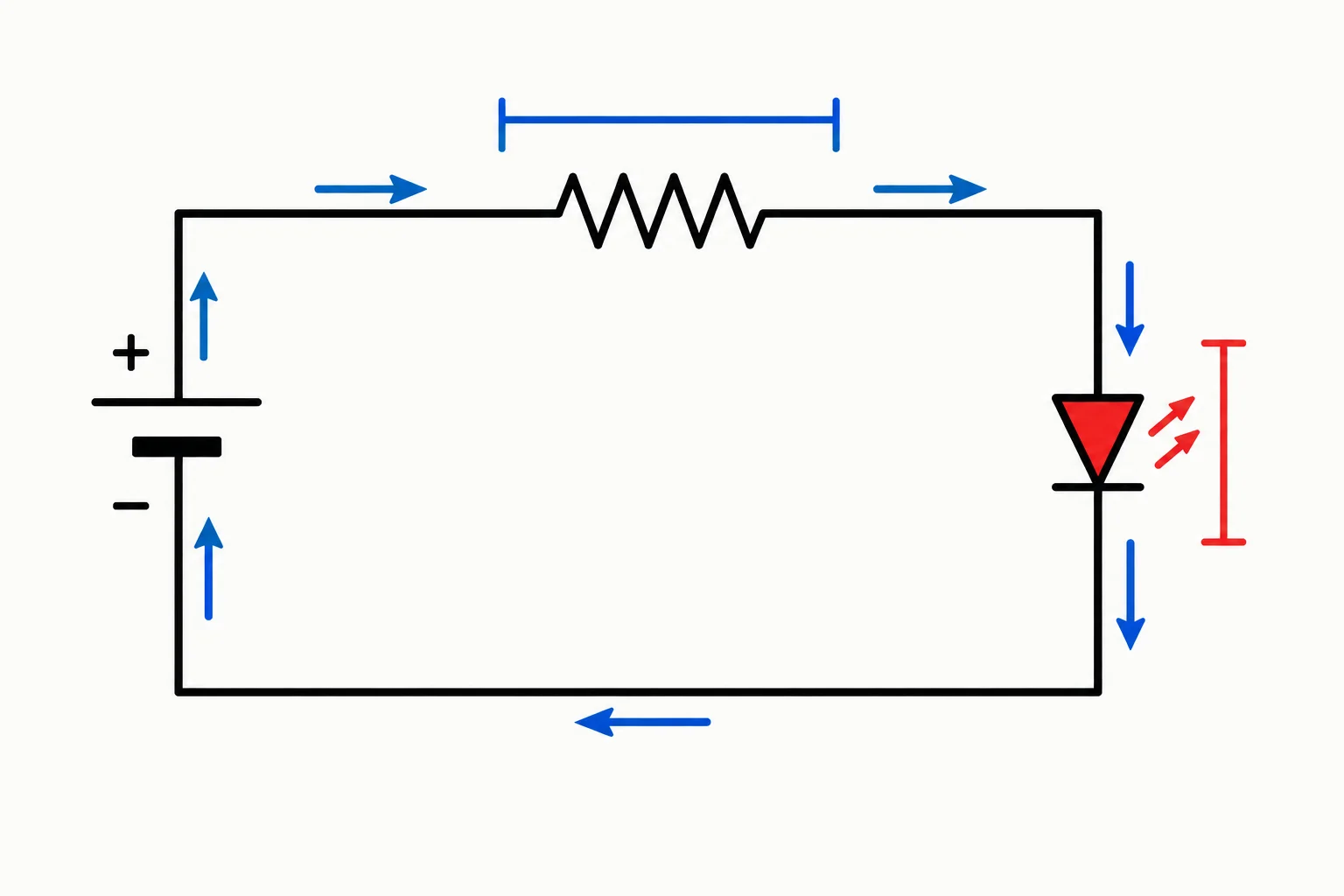

Com um LED e um resistor em série, a mesma corrente passa pelos dois componentes. A fonte divide sua tensão entre eles:

• LED: queda direta V_F
• Resistor: tensão restante V_R

Para o resistor definir a corrente, deve sobrar tensão positiva sobre ele:

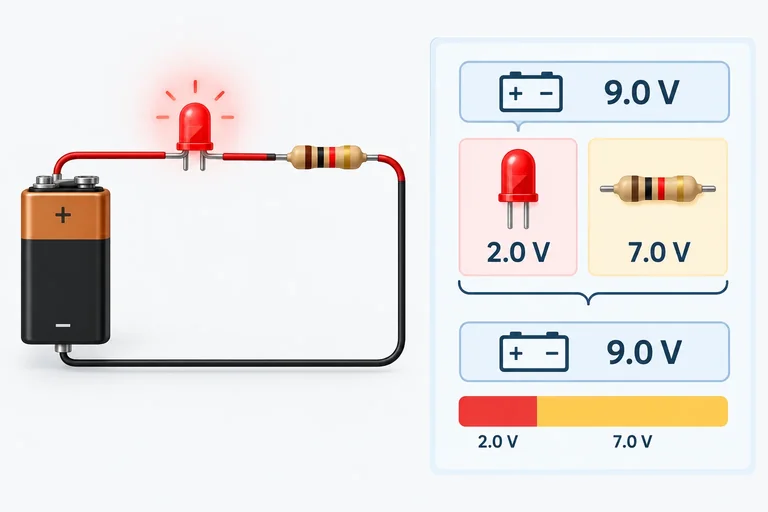

V_R = V_fonte − V_F

Se V_fonte for menor ou igual a V_F no modelo usado, não há tensão disponível para estabelecer a corrente pretendida com esse resistor.

Use o modelo de queda direta escolhido para a corrente de projeto:

R = (V_fonte − V_F) / I_projeto

Exemplo nominal:

• V_fonte = 5,0 V
• V_F = 2,0 V
• I_projeto = 10 mA = 0,010 A

Primeiro: V_R = 5,0 − 2,0 = 3,0 V.

Depois: R = 3,0 / 0,010 = 300 Ω.

Considere as condições nominais:

• V_fonte = 9,0 V
• V_F = 2,1 V
• I_projeto = 15 mA
• Valor comercial escolhido: 470 Ω

Complete as três lacunas com os valores numéricos e unidades adequadas. Arredonde a corrente para uma casa decimal em mA:

V_R = {{1}}

R_calculada = {{2}}

Com 470 Ω, I_nominal ≈ {{3}}

Antes de avançar, diferencie as duas etapas:

1. Escolha nominal: calcular R com valores de fonte, V_F e corrente de projeto; selecionar um valor comercial e recalcular a corrente nominal.
2. Validação: conferir se a escolha continua adequada quando fonte, LED e resistor variam.

A primeira etapa ainda não prova que o resistor atende a todas as condições reais. No próximo passo, você estimará as correntes nos casos extremos.

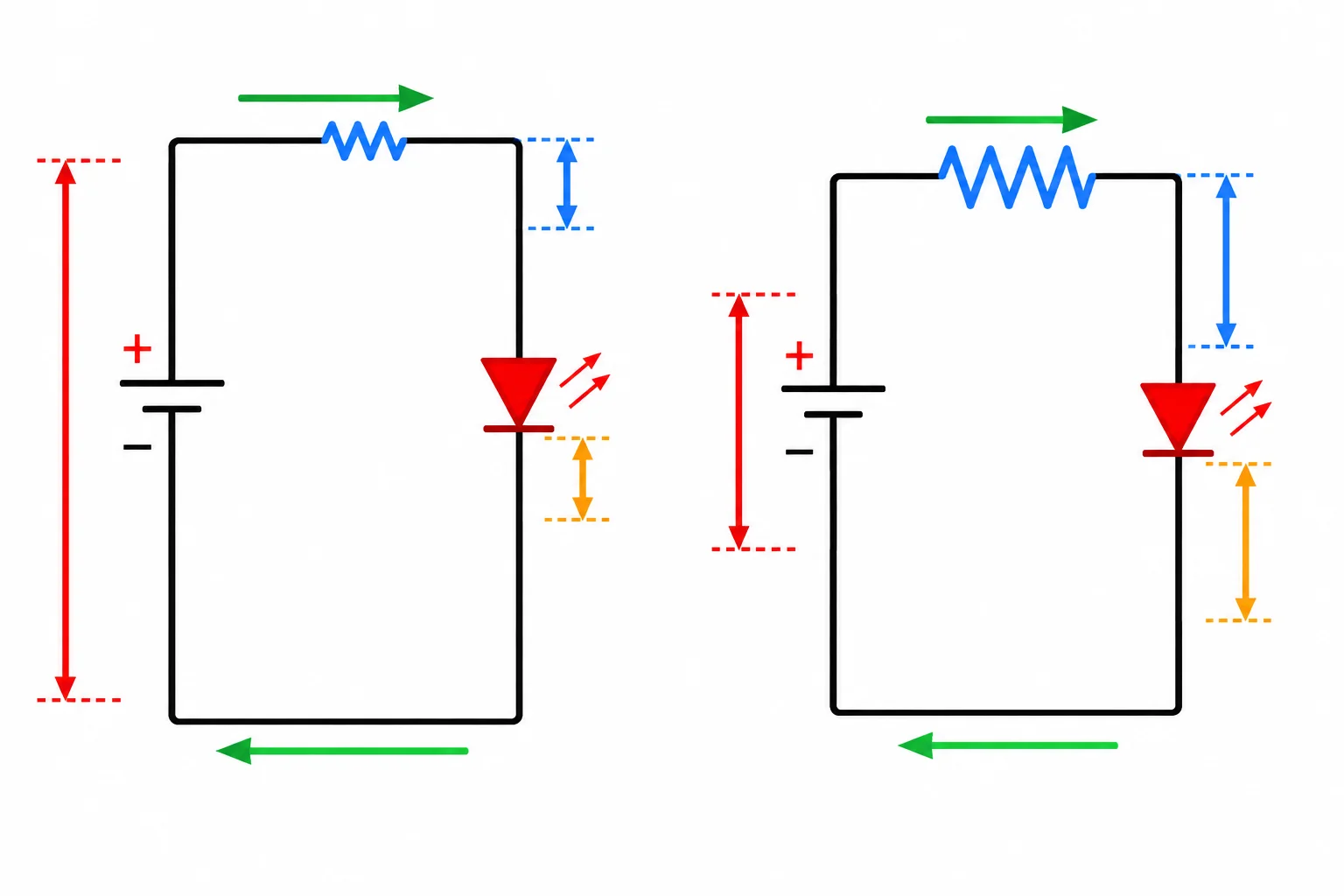

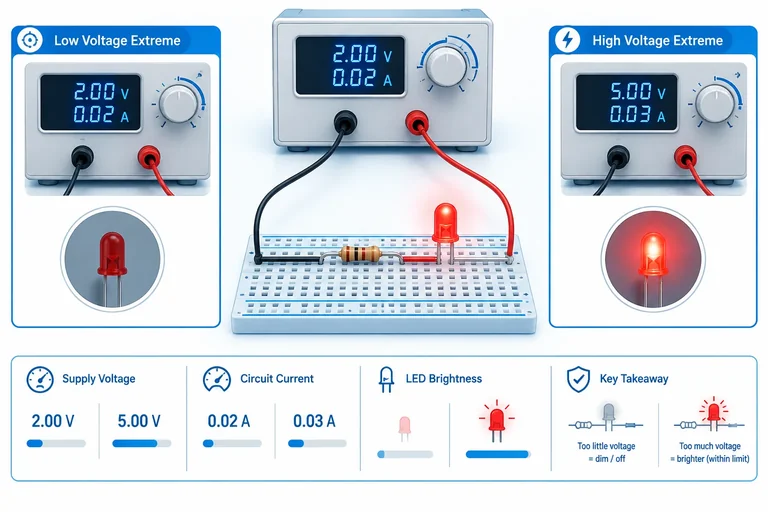

Para validar a escolha nominal do resistor, não use apenas valores típicos. Organize os extremos que podem ocorrer nas condições previstas de corrente e temperatura.

• Corrente máxima: fonte no maior valor, LED com V_F no menor valor e resistor no menor valor real.
• Corrente mínima: fonte no menor valor, LED com V_F no maior valor e resistor no maior valor real.

Use faixas de V_F informadas para a corrente de operação escolhida. Um único valor típico não garante o comportamento nos extremos.

Converta a tolerância percentual em decimal: 5% = 0,05.

R_min = R_nom × (1 − t)
R_max = R_nom × (1 + t)

Para 330 Ω ±5%:
R_min = 330 × (1 − 0,05) = 313,5 Ω
R_max = 330 × (1 + 0,05) = 346,5 Ω

Com esses valores, estime as correntes. A aproximação usa o modelo de queda direta do LED já adotado no cálculo nominal.

A potência que aquece o resistor depende da tensão sobre o resistor, não da tensão total da fonte. No ramo em série:

V_R = V_fonte − V_F

Logo, para estimar sua dissipação:

P_R = V_R² / R

Para o pior caso de aquecimento, use a combinação que deixa a maior tensão no resistor: fonte no máximo, LED com V_F mínimo e resistor em seu valor mínimo por tolerância.

A expressão prática para a potência máxima estimada é:

P_R,máx ≈ (V_fonte,máx − V_F,mín)² / R_mín

Considere este ramo já verificado no step anterior:

• V_fonte: 4,75 V a 5,25 V
• V_F do LED: 1,8 V a 2,2 V
• Resistor escolhido: 330 Ω, tolerância ±5%

Primeiro, calcule a resistência mínima:

R_mín = 330 × (1 − 0,05) = 313,5 Ω

A potência nominal do componente deve ficar acima da dissipação estimada, com margem. No exemplo, 38 mW é menor que 125 mW (1/8 W), mas uma escolha comum e robusta é um resistor de 330 Ω, ±5%, 1/4 W.

Confirme no datasheet ou na especificação de compra se a potência nominal vale para a temperatura ambiente e a montagem previstas. Em ambiente mais quente ou com pouca ventilação, a potência permitida pode ser menor.

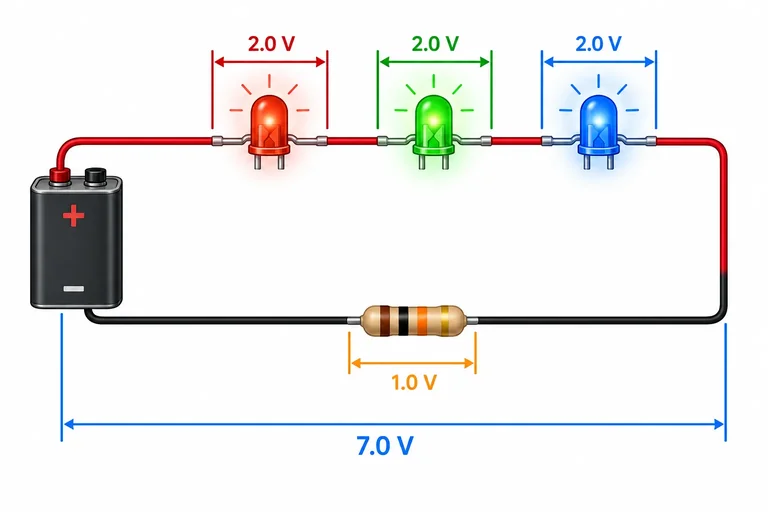

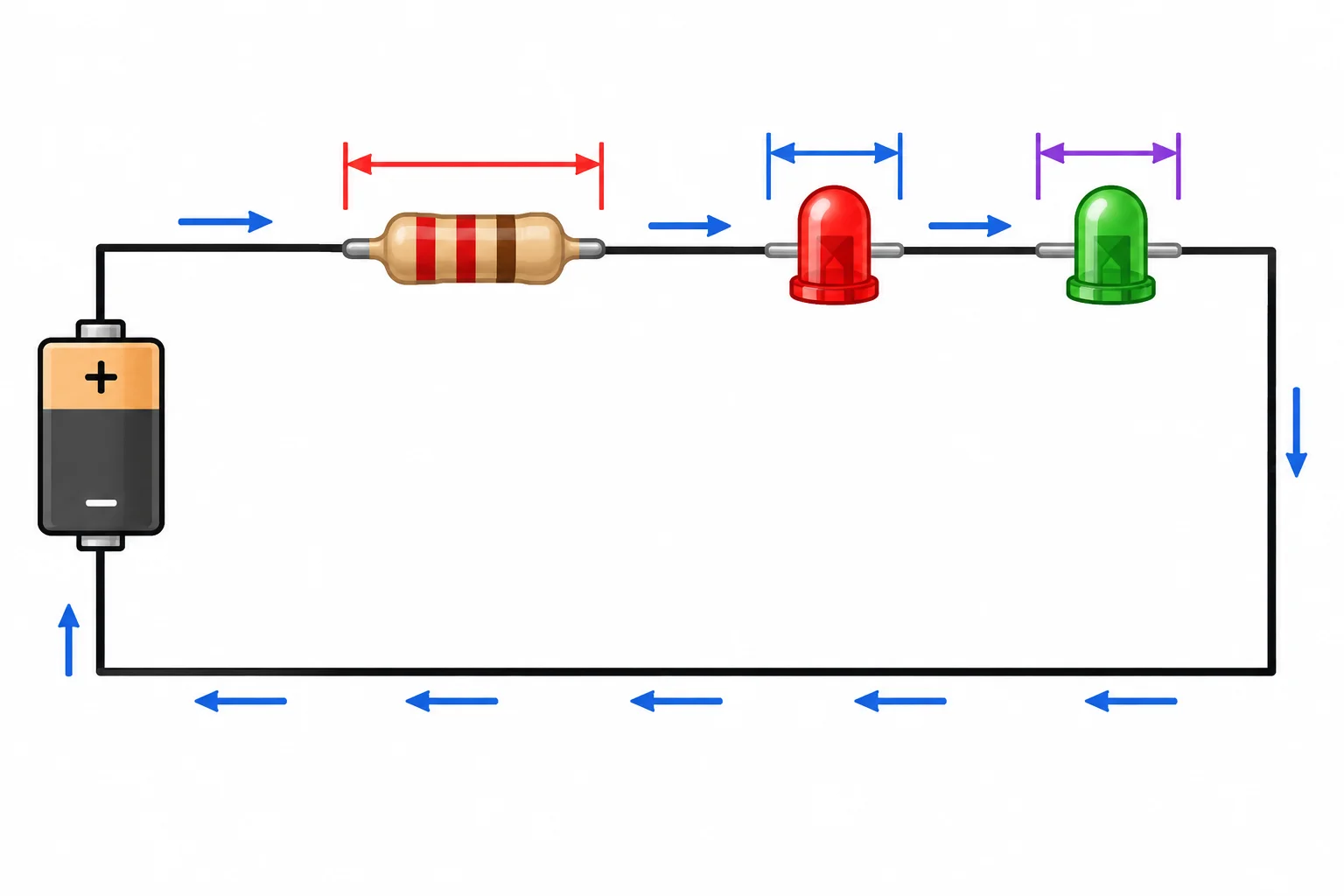

Em uma sequência em série, a mesma corrente percorre todos os LEDs e o resistor do ramo. Por isso, um único resistor pode limitar a corrente da sequência inteira.

As quedas diretas se somam:

V_F,total = V_F1 + V_F2 + ...

A corrente de projeto escolhida precisa ser admissível para cada LED da sequência. Se os LEDs forem diferentes, use uma corrente que respeite o componente com menor corrente admissível nas condições previstas.

O cálculo é a extensão direta do caso com um LED:

R = (V_fonte − V_F,total) / I_projeto

Antes de calcular, confira se há tensão disponível para o resistor: V_fonte > V_F,total no ponto de operação usado. Sem uma diferença positiva, o resistor não consegue estabelecer a corrente pretendida.

Depois de escolher um valor comercial, aplique as verificações de corrente e potência já estudadas, agora substituindo a queda de um LED pela soma das quedas da sequência.

Dois LEDs em série têm quedas diretas de 2,1 V e 2,3 V na corrente escolhida. A fonte é de 9,0 V e a corrente de projeto é 10 mA.

Complete a resistência calculada antes da escolha do valor comercial.

Uma sequência de três LEDs deve fornecer pelo menos 5 mA na condição mínima de operação. Na temperatura prevista, a soma máxima das quedas diretas dos três LEDs, informada para 5 mA, é 8,7 V. A fonte pode cair para 8,5 V.

Qual conclusão é correta sobre o requisito de corrente mínima?

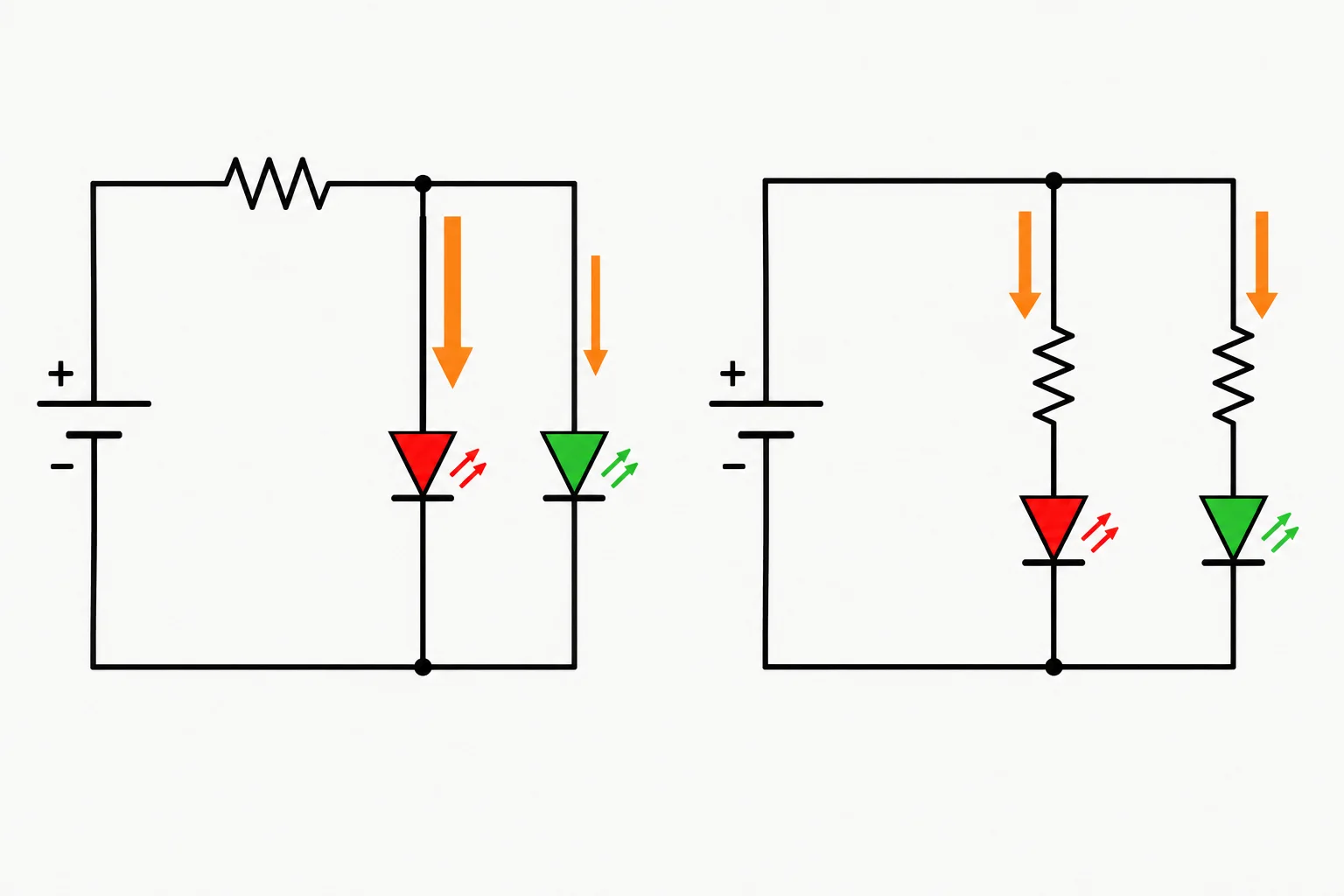

Quando dois LEDs ficam diretamente em paralelo, ambos recebem a mesma tensão. Isso não garante a mesma corrente: pequenas diferenças de tensão direta (V_F), inclusive entre LEDs do mesmo modelo, fazem um ramo conduzir mais que o outro.

Um único resistor antes da divisão limita principalmente a corrente total. Ele não controla quanto dessa corrente vai para cada LED.

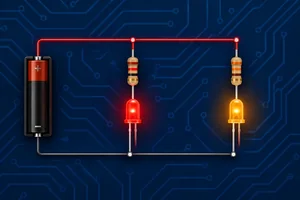

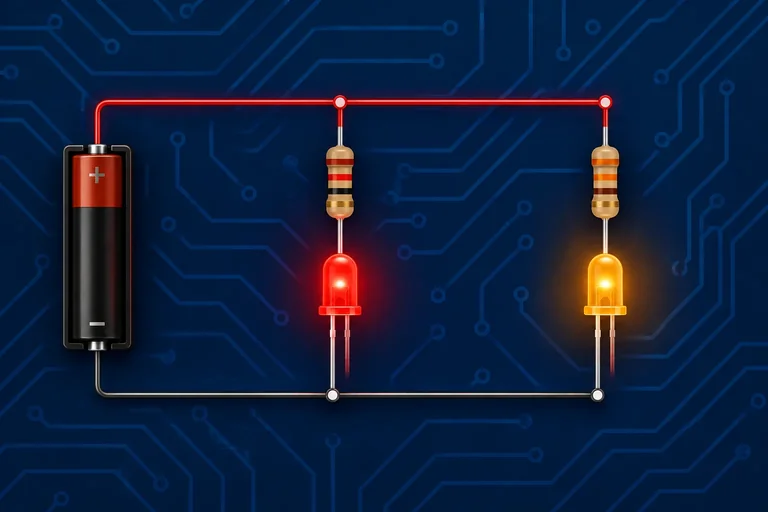

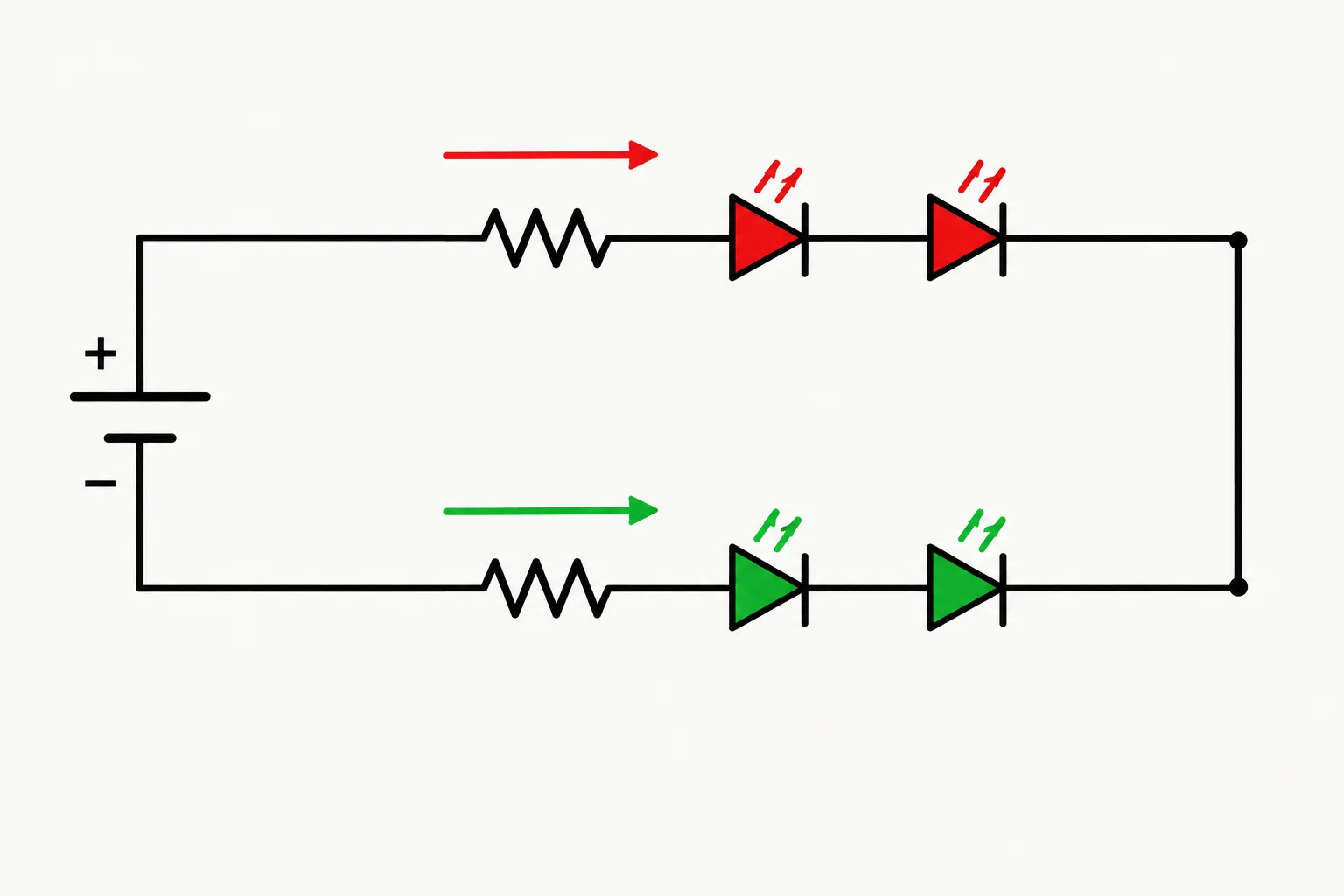

A configuração recomendada cria ramos independentes:

• fonte → resistor R1 → LED ou sequência 1;
• fonte → resistor R2 → LED ou sequência 2.

Cada resistor é calculado para a corrente e para a soma das quedas diretas dos LEDs do seu ramo. Assim, a variação de um LED afeta principalmente seu próprio ramo, sem deixar o outro ramo sem limitação.

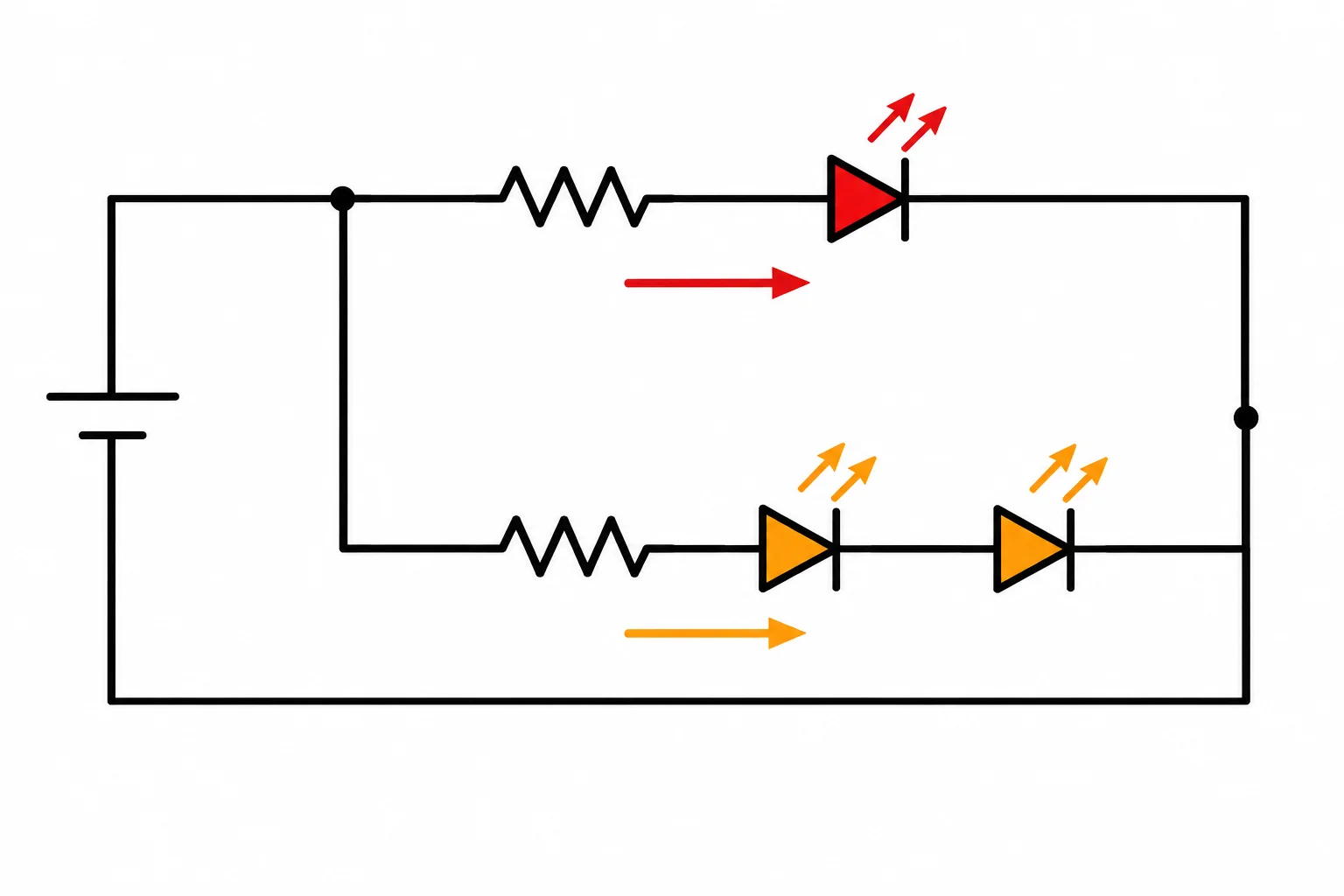

Os ramos podem ser diferentes. Por exemplo, um ramo pode ter um LED vermelho e outro pode ter dois LEDs em série. Nesse caso, cada resistor é dimensionado separadamente com os dados e a corrente de projeto daquele ramo.

A fonte com limitação de corrente continua sendo uma proteção adicional útil durante testes em baixa tensão. Porém, ela limita o conjunto e não substitui os resistores individuais.

Você vai concluir um projeto em papel, sem montagem física. Uma fonte CC isolada alimenta dois ramos em paralelo. Cada ramo tem dois LEDs em série e um resistor próprio.

• Fonte: 11,4 V a 12,6 V
• Requisito por ramo: 7 mA a 12 mA
• Corrente de projeto: 10 mA
• Resistores: tolerância de ±5%

As faixas de tensão direta abaixo valem perto de 10 mA, na temperatura prevista. Para a escolha de potência, considere resistores instalados em ar livre, até 40 °C, sem contato térmico entre eles. As opções de 1/8 W e 1/4 W mantêm suas potências nominais nessas condições. Adote como critério uma potência nominal de pelo menos duas vezes a dissipação máxima estimada.

Primeiro, calcule a resistência ideal de cada ramo com a queda típica e 10 mA. Em seguida, escolha o valor comercial imediatamente superior. Aplique a tolerância de 5% para obter os limites reais:

R_mín = 0,95 × R_nom

R_máx = 1,05 × R_nom

Preencha somente os números; as unidades já aparecem na ficha. Use uma casa decimal apenas se for necessária.

Agora aplique as combinações coerentes de extremos em cada ramo:

• I_máx ≈ (V_fonte,máx − V_F,total,mín) / R_mín
• I_mín ≈ (V_fonte,mín − V_F,total,máx) / R_máx
• P_R,máx ≈ (V_fonte,máx − V_F,total,mín)² / R_mín

Arredonde correntes para uma casa decimal em mA e potência para mW inteiro. Pelo critério do caso, a potência nominal deve ser pelo menos o dobro da potência estimada. Preencha os números, sem unidades.

Checklist final:

• Confira a polaridade de cada LED antes de energizar.
• Confirme tensão disponível positiva, inclusive na condição mínima relevante.
• Verifique se I_mín e I_máx atendem ao requisito e ao limite admissível do LED.
• Calcule a dissipação no resistor e escolha uma potência com a margem exigida, válida para a temperatura e a montagem previstas.
• Em paralelo, mantenha um resistor limitador em cada ramo.

A limitação de corrente da fonte é uma proteção adicional durante testes em baixa tensão; ela não substitui os resistores individuais.
