Capacitores: energia, polaridade e limites

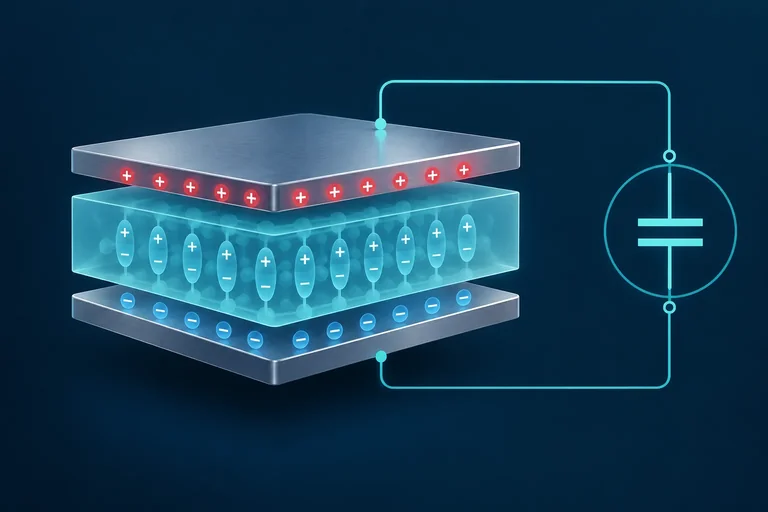

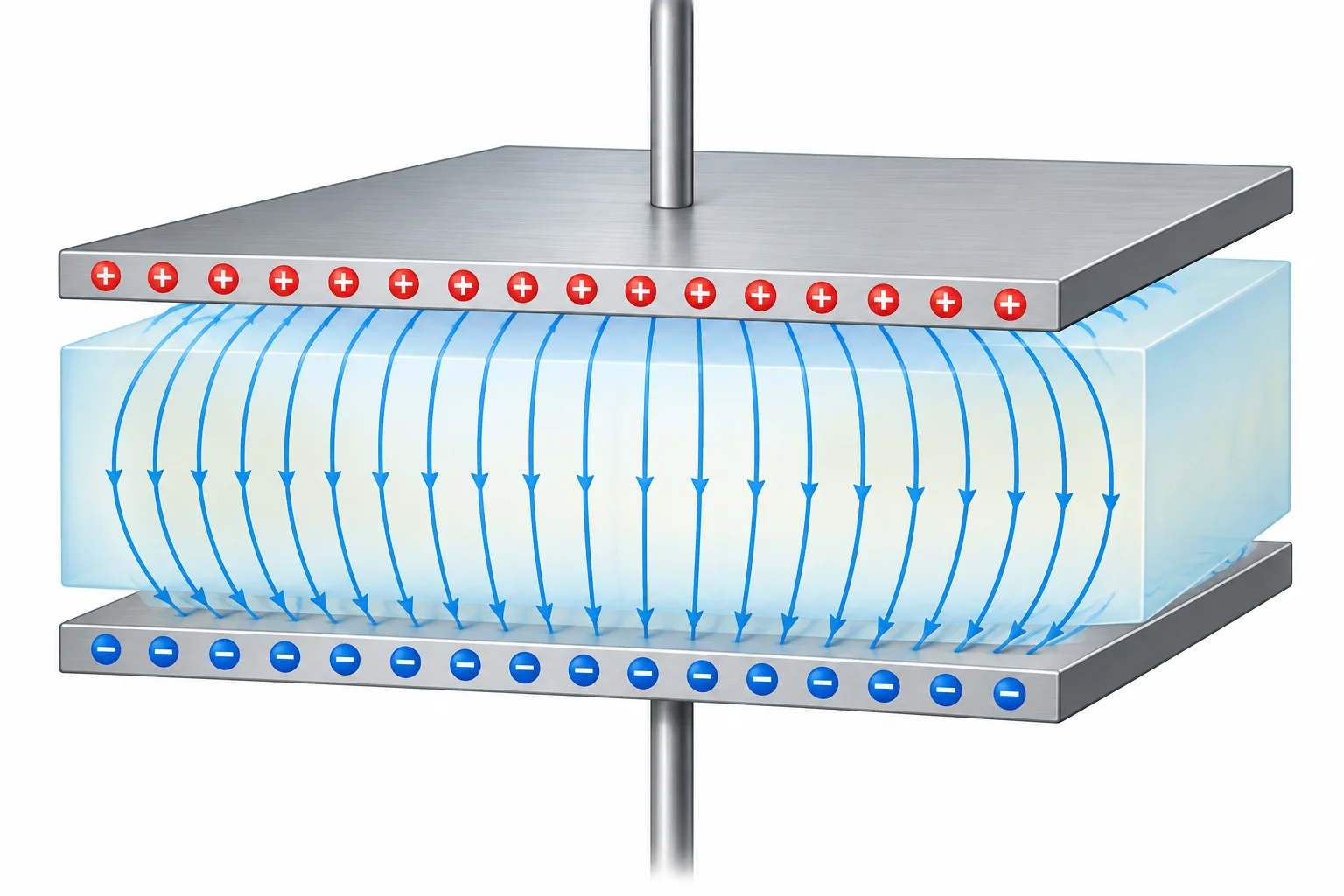

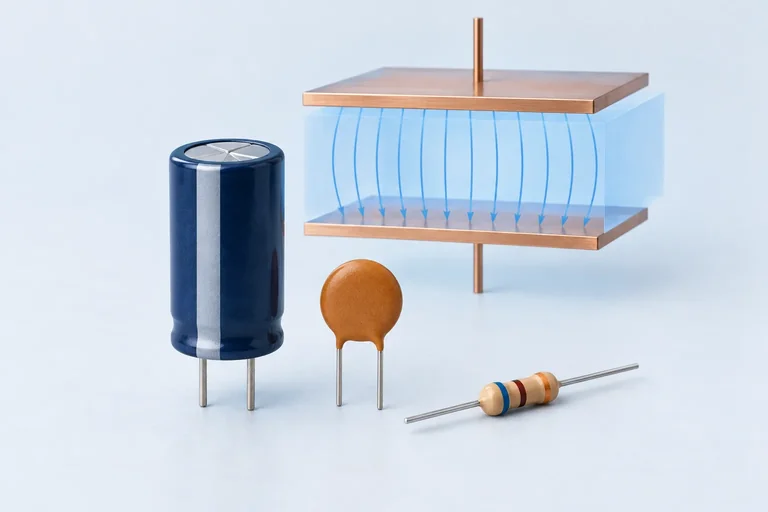

Um capacitor é formado, conceitualmente, por duas superfícies condutoras separadas por um material isolante chamado dielétrico. Aplicar uma tensão entre seus terminais separa cargas: uma superfície fica com carga positiva e a outra, com carga negativa.

A capacitância é indicada por C e medida em farads (F). Ela descreve quanto de carga o componente pode armazenar por volt aplicado entre seus terminais.

A carga armazenada é indicada por Q e medida em coulombs (C). Não confunda o símbolo C da capacitância com a unidade coulomb: o contexto e a unidade mostram qual grandeza está sendo usada.

A relação é:

Q = C × V

• Q: módulo da carga em uma placa, em coulombs;
• C: capacitância, em farads;
• V: tensão entre os terminais, em volts.

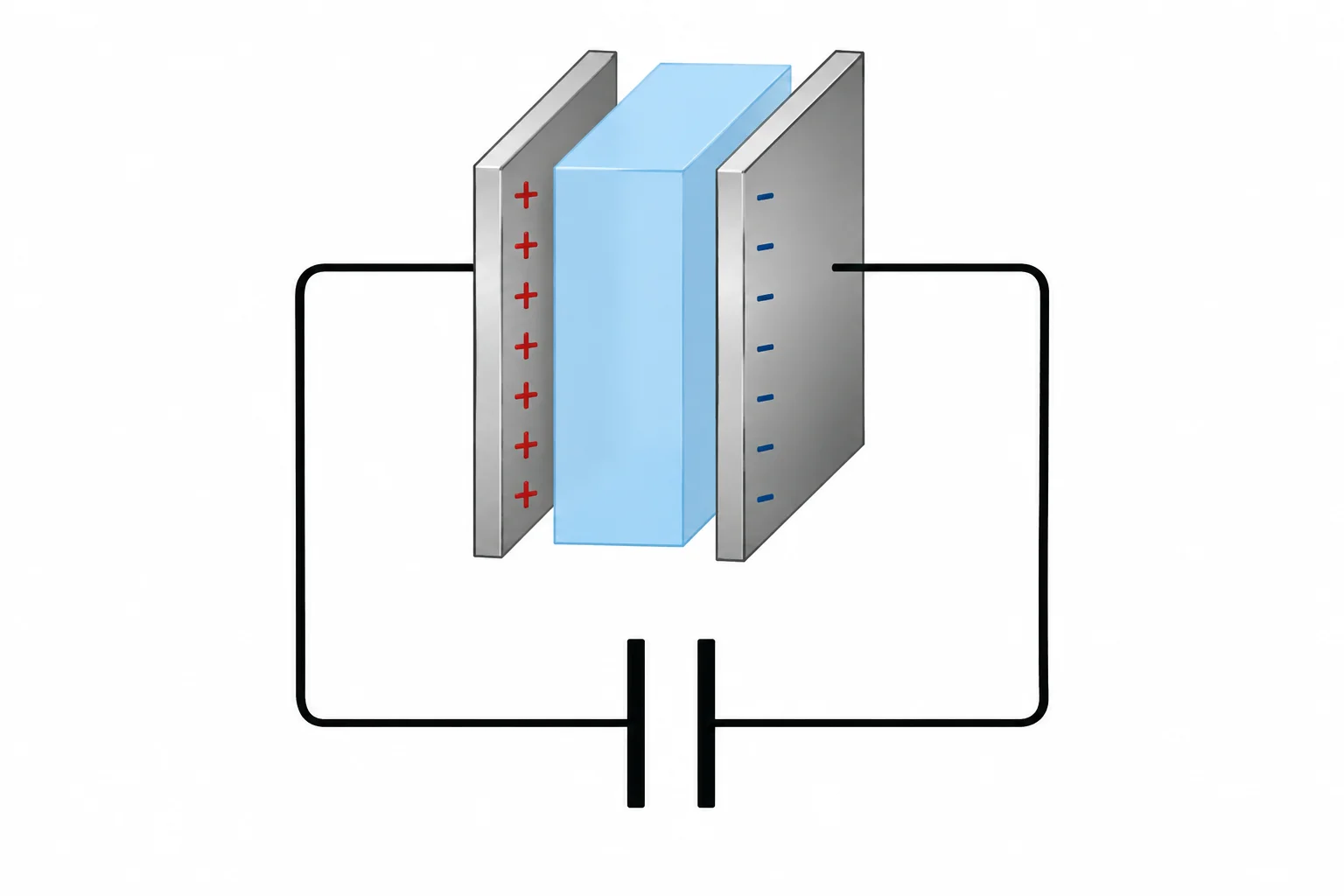

As placas têm cargas de mesmo módulo e sinais opostos: se uma tem +Q, a outra tem −Q.

Associe cada símbolo à sua grandeza ou unidade correspondente.

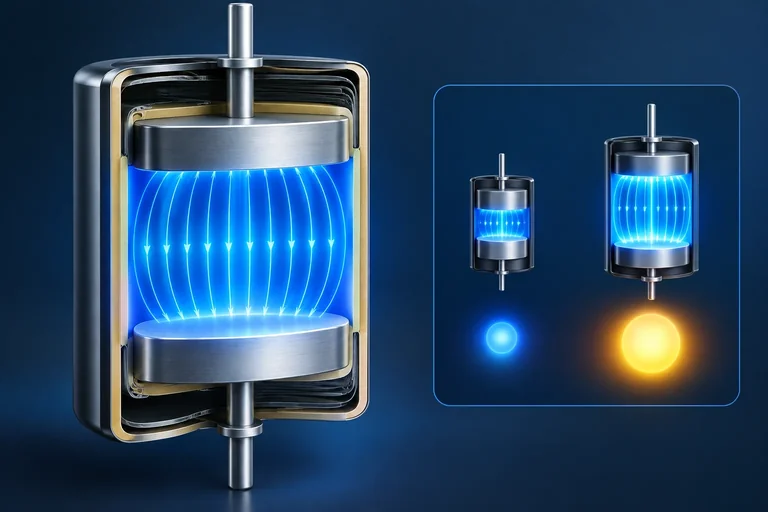

Um capacitor energizado armazena energia no campo elétrico entre suas superfícies condutoras. Essa energia não é a carga elétrica: a carga descreve quanto desequilíbrio elétrico há nas placas; a energia indica quanto trabalho esse estado pode fornecer.

Para calcular essa energia, use:

E = C × V² / 2

• E: energia, em joules (J)
• C: capacitância, em farads (F)
• V: tensão entre os terminais, em volts (V)

A tensão é elevada ao quadrado. Por isso, uma mudança em V tem efeito mais forte sobre a energia do que a mesma mudança proporcional em C.

Um capacitor de 220 µF está a 5 V. Complete o valor da energia em joules na expressão:

E = (220 × 10⁻⁶ × 5²) / 2 = ___ J

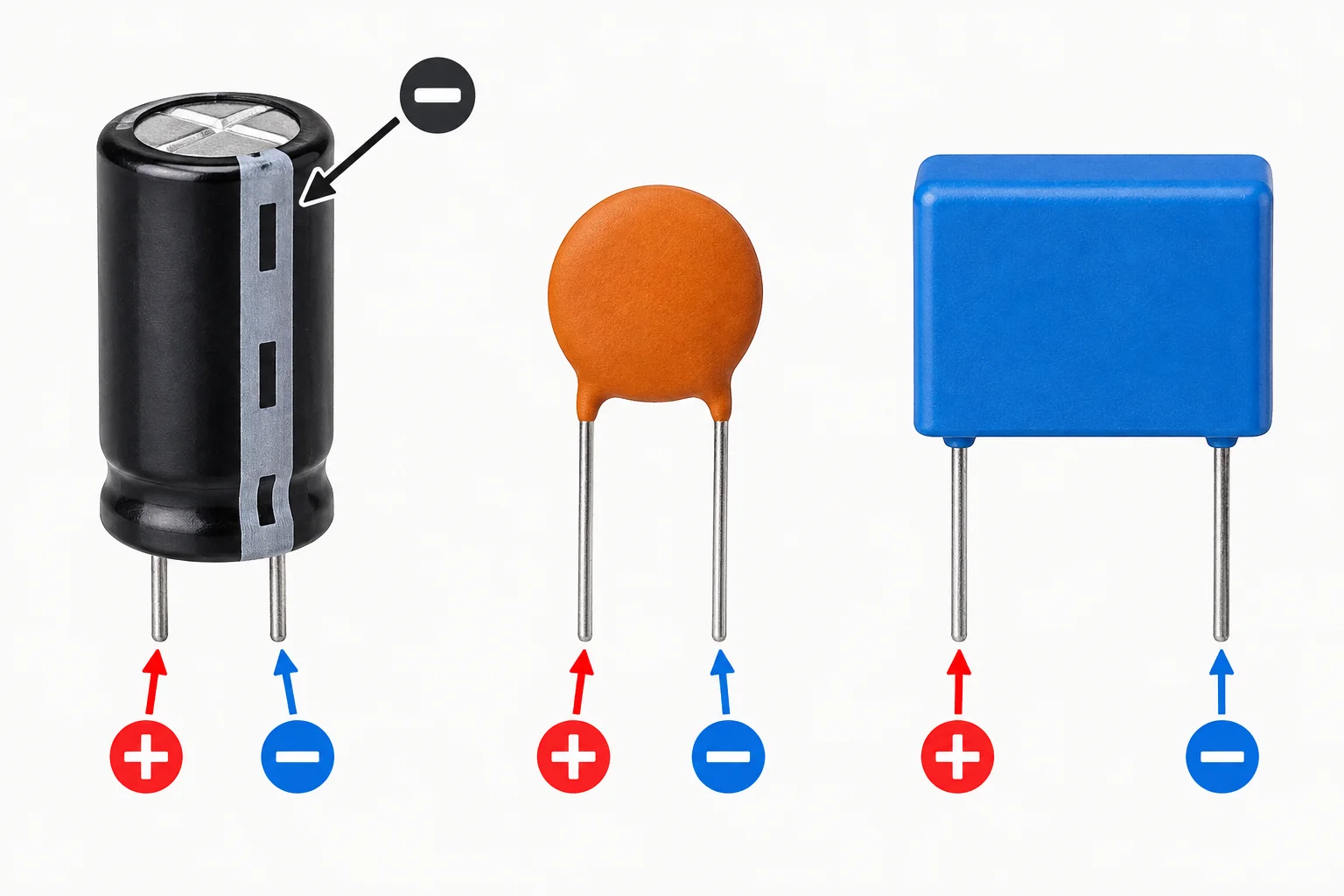

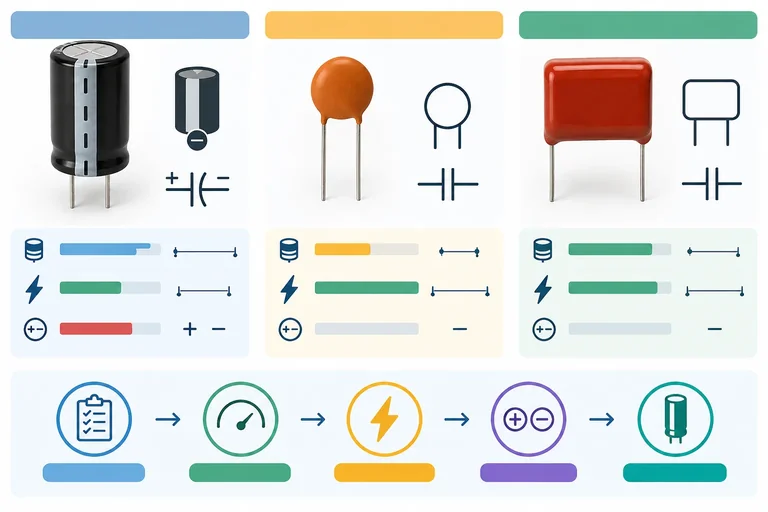

Nem todo capacitor tem orientação

Polarizados precisam ser ligados com seus terminais nos potenciais compatíveis. Um exemplo comum é o capacitor eletrolítico de alumínio.

Não polarizados não têm um terminal “+” e outro “−” definidos para essa conexão; exemplos comuns são os capacitores cerâmicos e de filme.

A polaridade importa quando o símbolo, o corpo do componente ou as especificações indicam que ela existe.

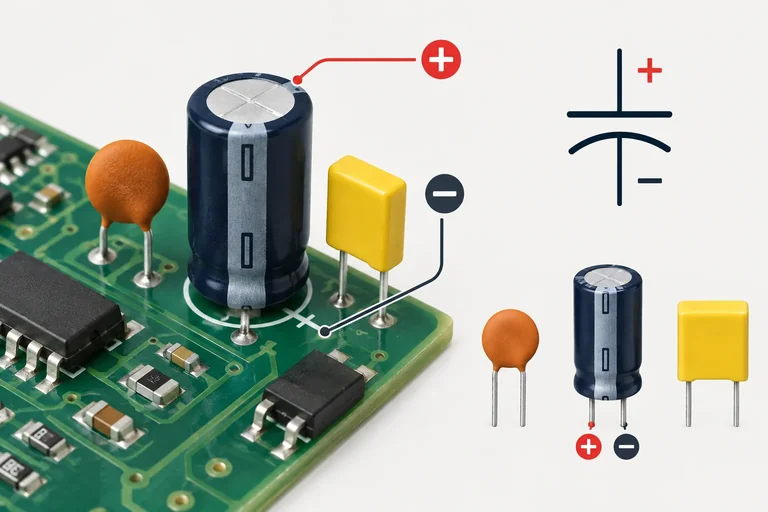

Leia o esquema antes de conectar

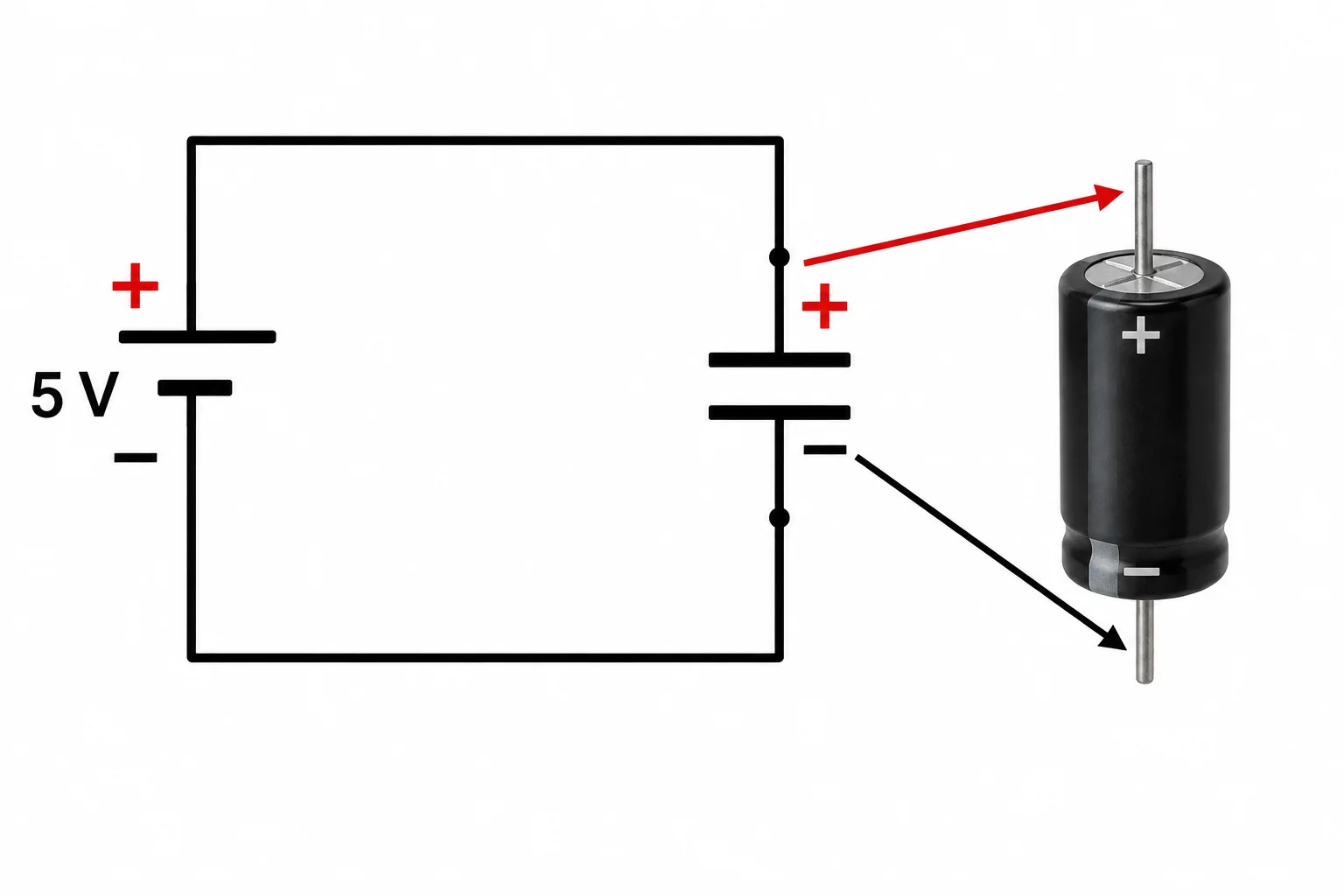

Em um capacitor polarizado, associe o terminal + ao ponto de maior potencial e o terminal − ao ponto de menor potencial. No exemplo, o nó de 5 V está em potencial maior que o nó de 0 V.

O símbolo pode trazer os sinais explicitamente. Eles definem a orientação exigida no circuito; não tente inferi-la pelo desenho dos fios.

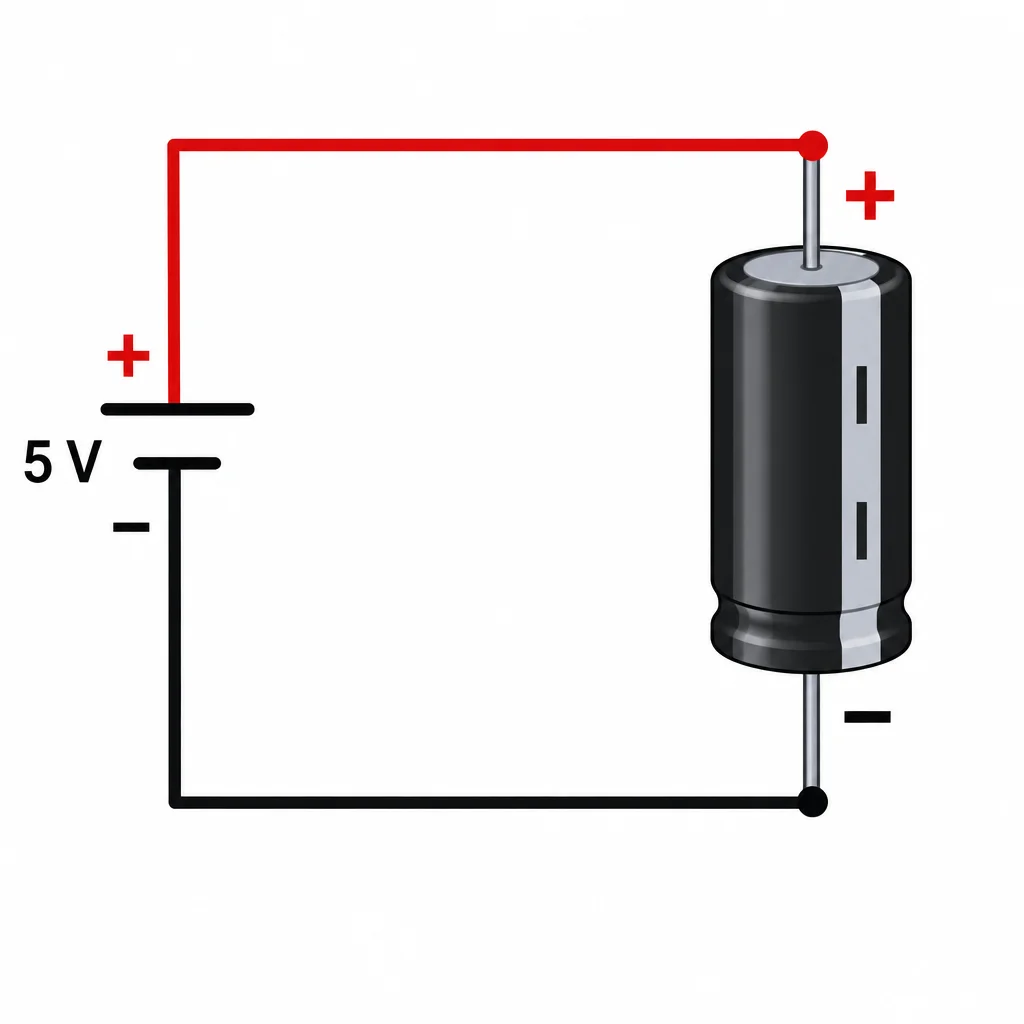

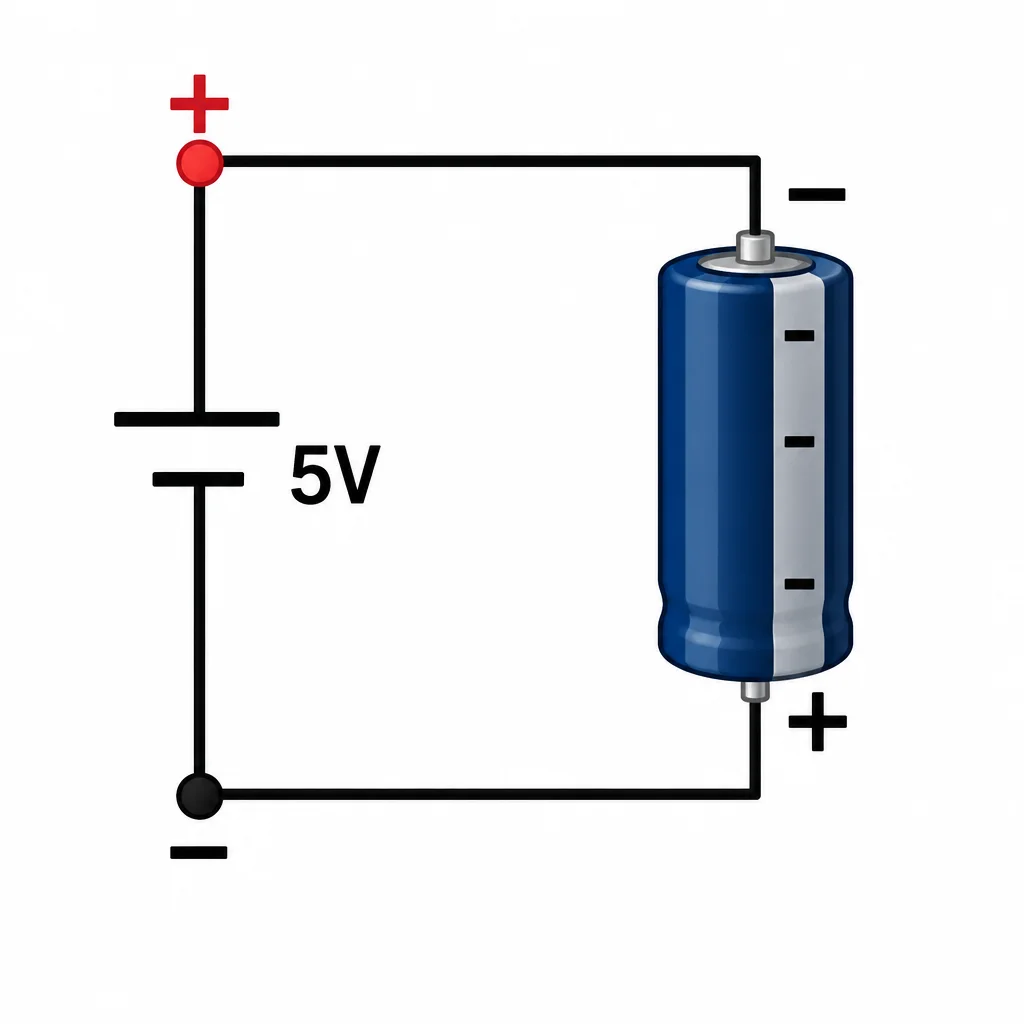

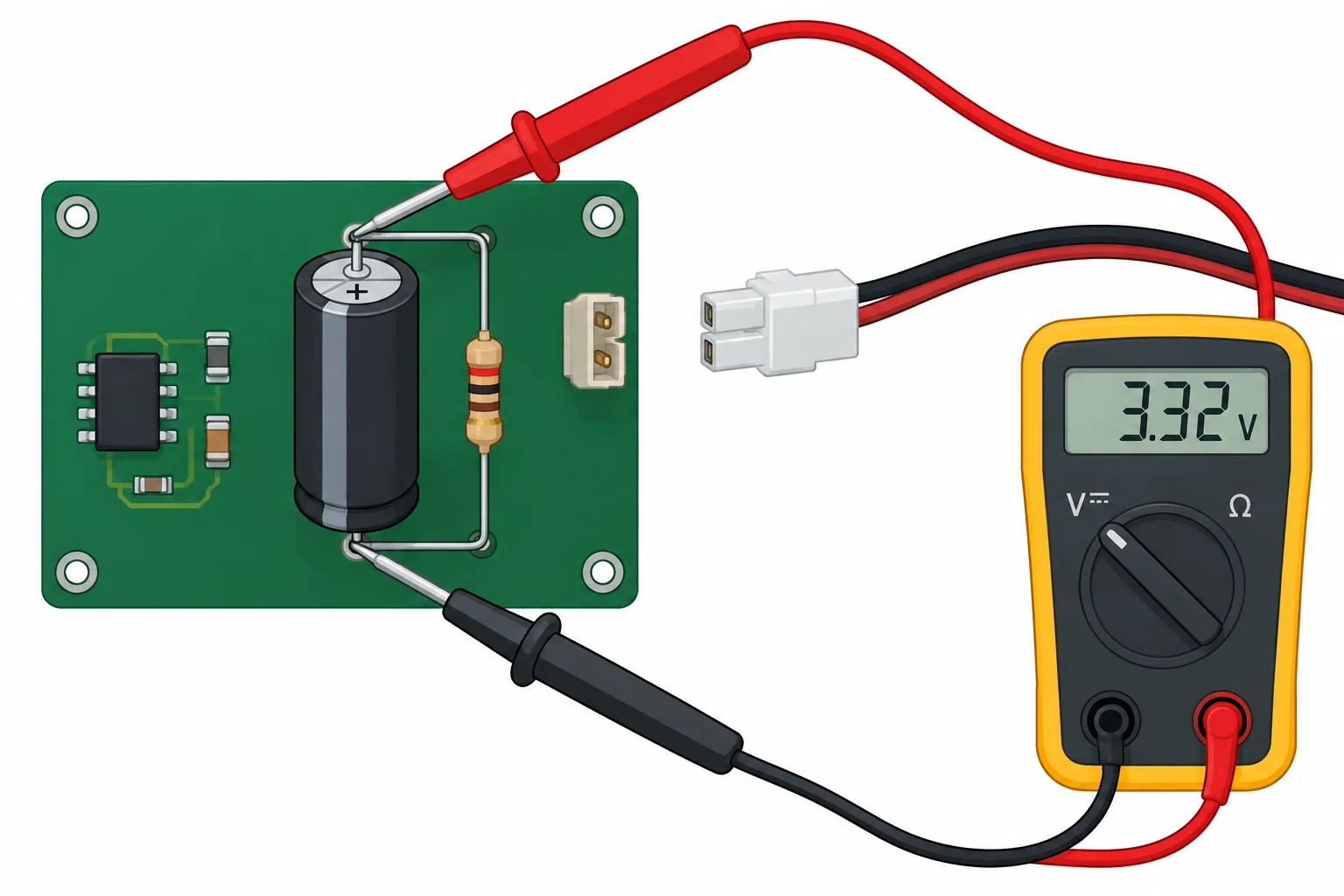

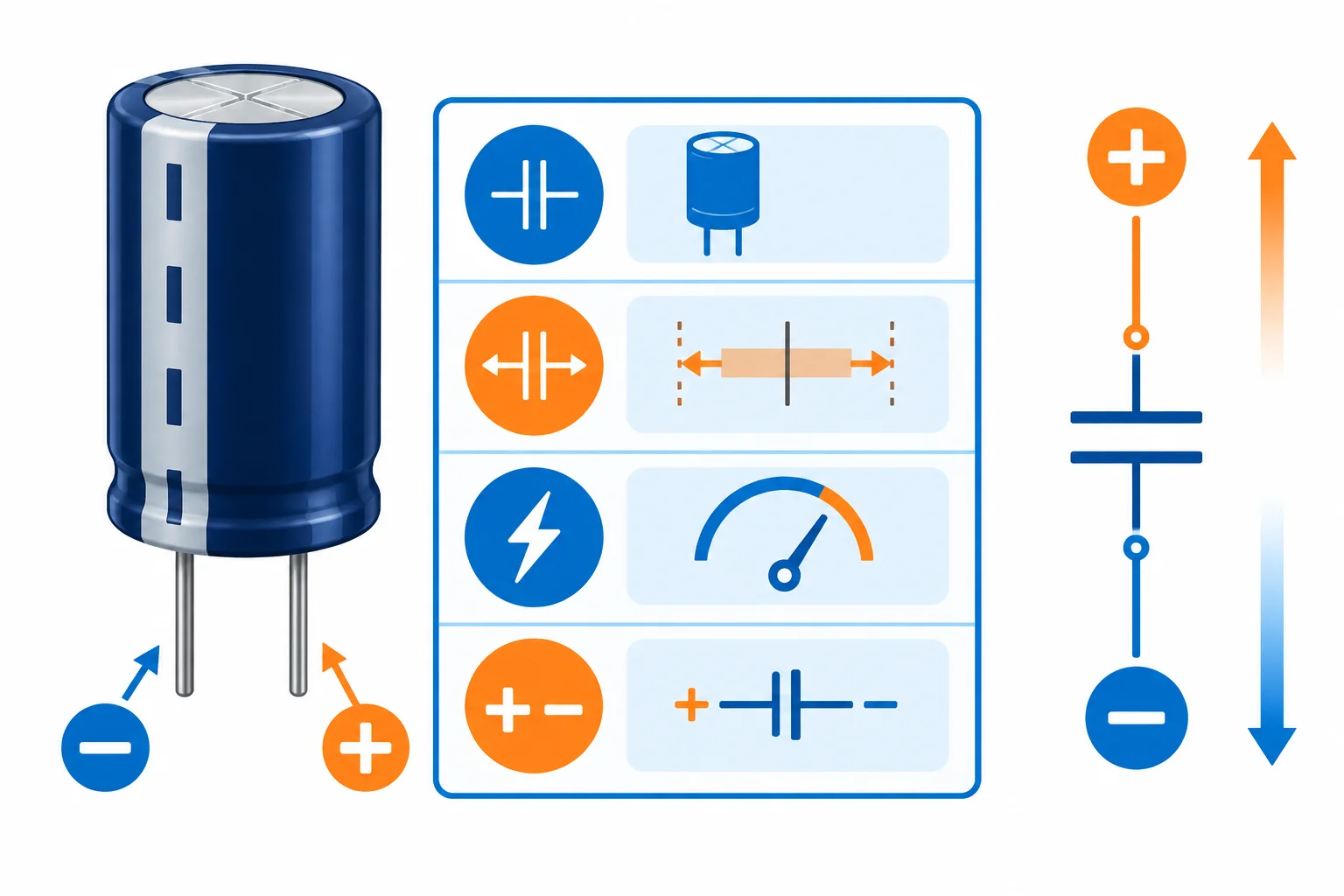

Observe o esquema e escolha a montagem compatível com o capacitor eletrolítico mostrado.

Para selecionar um capacitor, leia as especificações em conjunto:

• Capacitância nominal: valor de referência, como 10 µF.
• Tolerância: variação possível em torno do valor nominal, como ±20%.
• Tensão máxima de trabalho: maior tensão permitida entre os terminais nas condições especificadas.
• Polaridade: compatibilidade entre o tipo exigido e a ligação do circuito.

A tensão de trabalho é um limite do componente. Ela não é uma tensão produzida pelo capacitor nem uma tensão-alvo para o circuito.

Caso informado: é necessário um capacitor polarizado, com capacitância real entre 8 µF e 12 µF. A maior tensão prevista entre os terminais é 7,5 V e a margem solicitada é 25%. Portanto, a tensão máxima de trabalho precisa ser de pelo menos 9,375 V.

Novo caso: o projeto exige um capacitor polarizado cuja capacitância real fique entre 18 µF e 22 µF. A maior tensão prevista entre seus terminais é 9,0 V, e a margem solicitada é 25%.

Assim, o capacitor precisa ter tensão de trabalho de pelo menos 11,25 V.

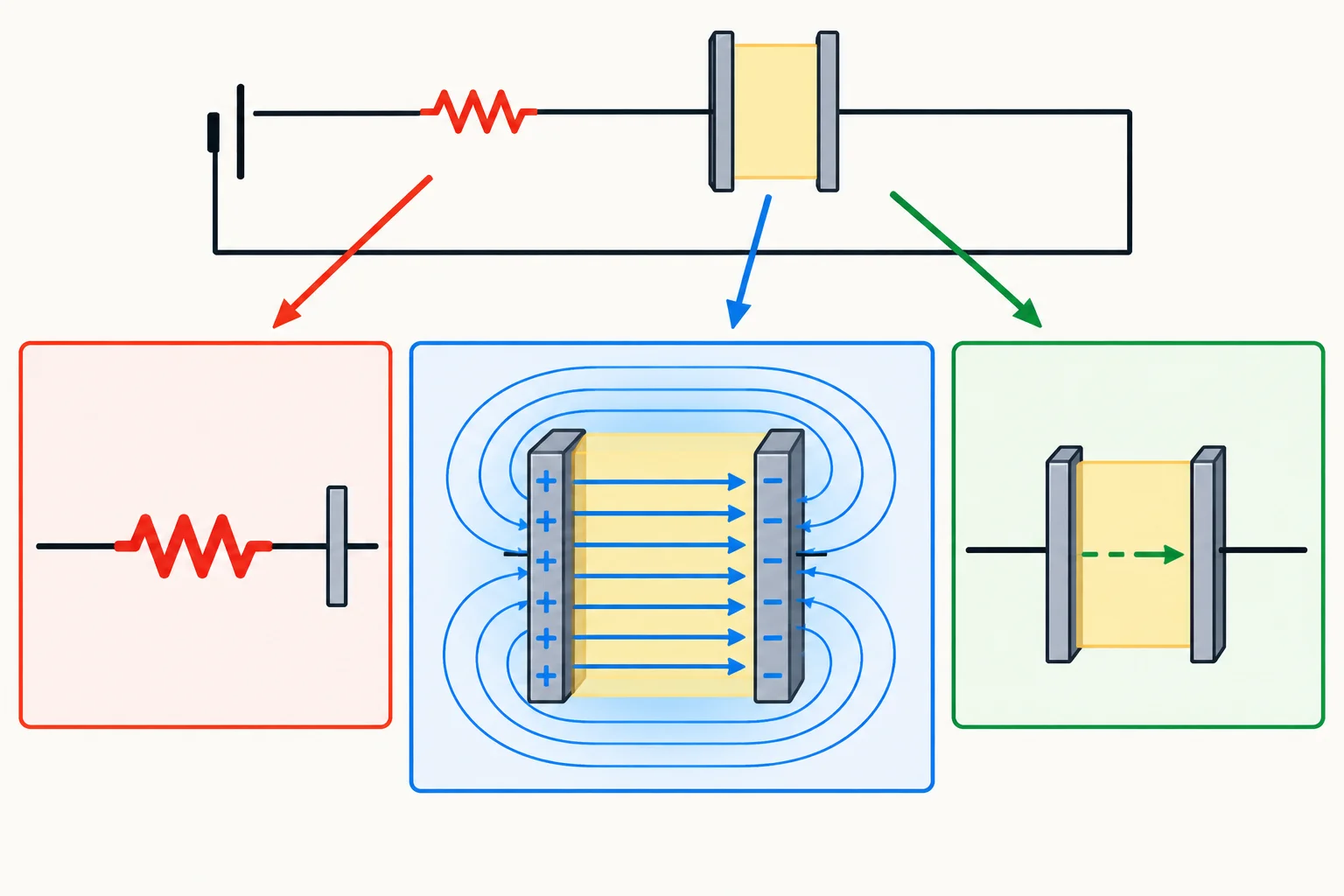

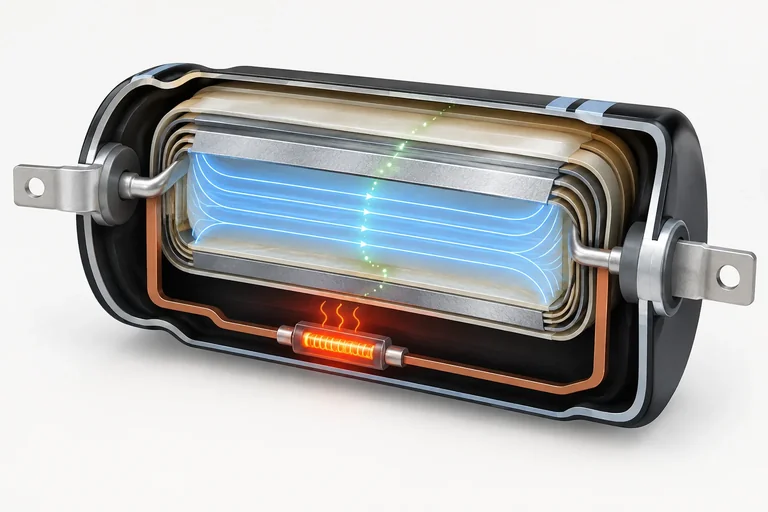

Um capacitor real não é um isolante perfeito nem um componente sem resistência interna. Dois efeitos práticos ajudam a descrevê-lo: a corrente de fuga, através do isolamento, e a ESR (resistência série equivalente), associada às perdas quando passa corrente.

A corrente de fuga é uma pequena corrente que atravessa o isolamento real entre os terminais. Ela depende do componente e das condições de uso; não é um caminho de descarga controlado.

Por isso, depois de desligar uma alimentação, não conclua que o capacitor está descarregado porque “a fuga deve ter resolvido”. A descarga segura será tratada com um resistor escolhido para essa finalidade e com verificação da tensão residual.

A ESR representa perdas resistivas internas no caminho da corrente do capacitor. Quando há corrente, essa resistência interna pode dissipar energia em forma de aquecimento.

Assim, dois capacitores com a mesma capacitância nominal e a mesma tensão máxima podem ter comportamentos diferentes em uma aplicação. As especificações relevantes vão além desses dois valores.

Associe cada característica à consequência mais direta.

Um caso limitado e didático

Nesta tela, a análise vale somente para um circuito de baixa tensão: alimentação isolada de até 5 Vcc, com corrente limitada; capacitor de até 470 µF, tolerância de ±20%; e energia máxima menor que 10 mJ.

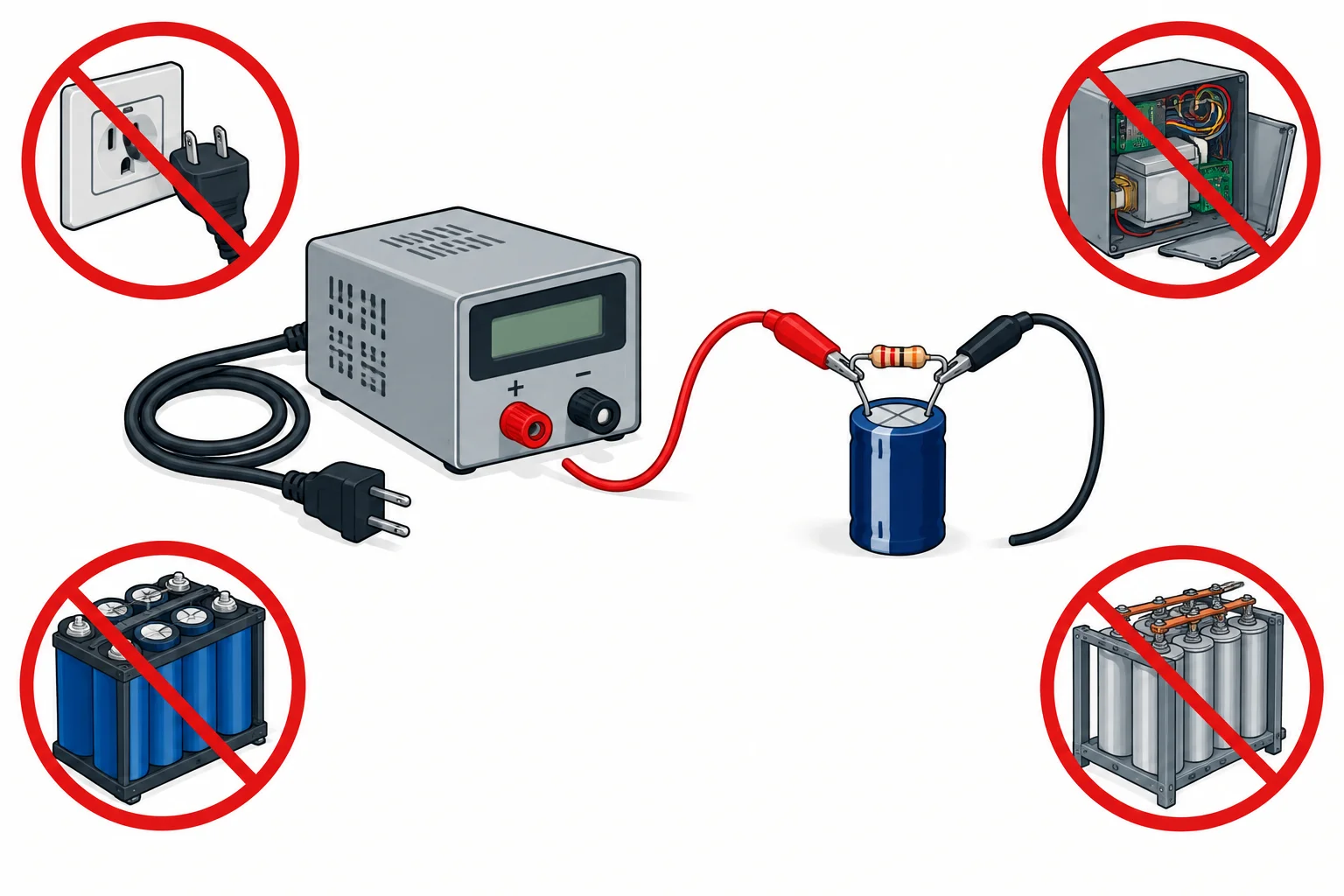

Não é necessário montar nada. Os valores, o esquema e os limites são fornecidos na tela. Esse escopo não cobre rede elétrica, aparelhos abertos, supercapacitores nem bancos de capacitores de alta energia.

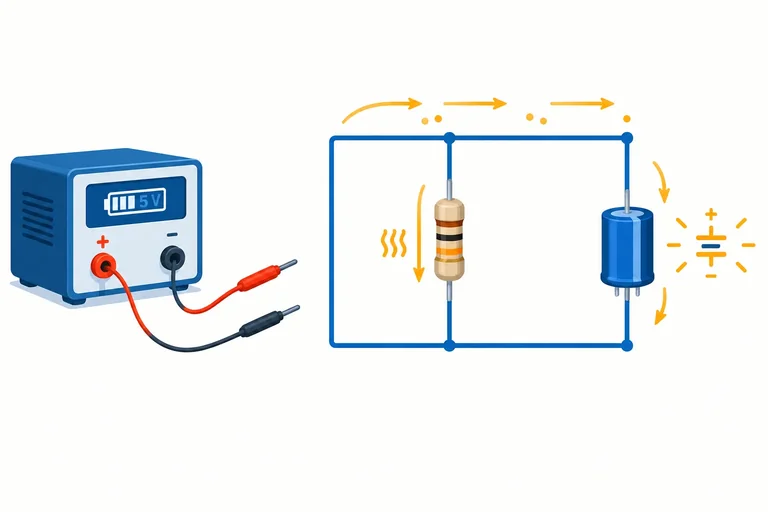

Para selecionar o resistor, avalie o instante inicial da descarga. Use a maior tensão inicial prevista entre os terminais, chamada V₀ — e não a tensão nominal impressa no capacitor.

• I₀ = V₀ / R
• P₀ = V₀² / R

I₀ é a corrente inicial pelo resistor e P₀ é sua potência inicial. Depois do início, esses valores diminuem. Nesta etapa, o objetivo é verificar os limites iniciais; o tempo de descarga será estudado adiante.

Confira cada candidato por três aspectos:

1. Use a resistência para calcular I₀ e P₀ com V₀ = 5,0 V.
2. Compare P₀ com metade da potência nominal informada.
3. Confira se a tensão de trabalho do resistor suporta pelo menos 5,0 V.

Um resistor com potência inicial adequada ainda falha se sua tensão de trabalho for menor que a tensão inicial prevista.

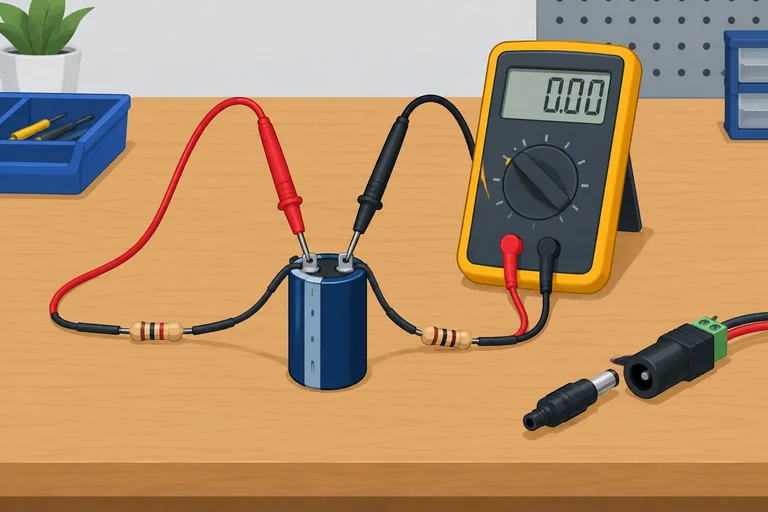

Depois de dimensionar o resistor de descarga, não conclua que o capacitor pode ser manuseado porque a fonte foi desligada ou porque “já passou um tempo”. A decisão depende de medir a tensão contínua diretamente entre os dois terminais.

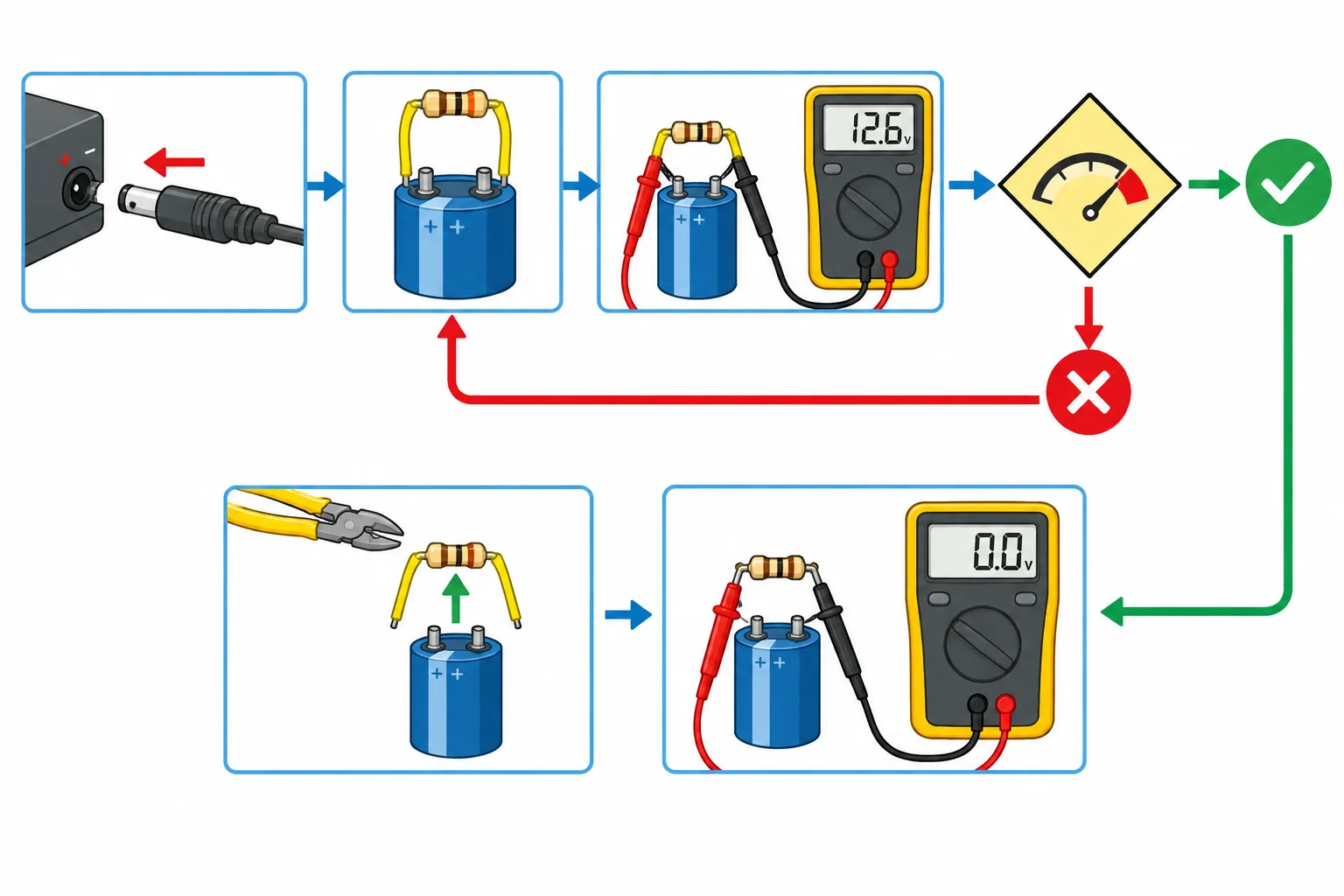

Neste caso didático de pequena energia, siga este fluxo:

1. Desconecte fisicamente a alimentação.
2. Aplique o resistor de descarga, com conexões isoladas e estáveis.
3. Meça a tensão contínua entre os terminais.
4. Se o módulo da leitura for maior que 0,1 V, mantenha o resistor aplicado e meça novamente.
5. Somente quando a leitura atender ao critério, retire o resistor e meça a tensão outra vez antes de manusear.

Use o multímetro na função de tensão contínua, com as pontas em paralelo ao capacitor. Corrente, resistência e continuidade não confirmam a descarga.

Para este pequeno circuito específico, a verificação permite o manuseio somente se o módulo da tensão residual for de até 0,1 V, em uma escala com resolução adequada.

Exemplos: +0,08 V e −0,06 V atendem ao critério, pois seus módulos são menores que 0,1 V. Já +0,12 V e −0,15 V não atendem. O sinal mostra qual ponta do multímetro está no potencial maior; para decidir, compare o valor absoluto da leitura.

Se a primeira leitura exceder 0,1 V em módulo, mantenha o resistor conectado e repita a medição. Só retire o resistor após uma leitura que atenda ao critério. Em seguida, faça a rechecagem. Se a tensão reaparecer acima do critério, reconecte o resistor e retome a descarga.

Esse valor não é um limiar universal de segurança. Outros circuitos, capacitores e contextos exigem critérios e procedimentos próprios.

Organize o fluxo completo para concluir a verificação neste caso. A etapa condicional deve impedir que o resistor seja retirado enquanto a tensão ainda exceder o critério.

Caso integrado — circuito de 5 Vcc

O capacitor fica entre os nós de +5,0 V e 0 V. A maior tensão prevista entre seus terminais é 5,0 V. O projeto exige capacitância nominal de 100 µF ±20%, componente polarizado e tensão de trabalho de pelo menos 10 V.

Para descarregar, a alimentação deve estar fisicamente desconectada. O resistor será escolhido para que sua potência inicial fique em, no máximo, metade da potência nominal. Para estimar a energia máxima, use a maior capacitância possível e a maior tensão prevista.

Com o capacitor selecionado, estime a condição mais conservadora. A tolerância de ±20% permite capacitância máxima de 120 µF. Use essa capacitância e a maior tensão prevista, 5,0 V, na relação:

E = C × V² / 2

Converta µF para F antes de calcular. O resultado pode ser expresso em joules ou milijoules.

Ainda com a alimentação fisicamente desconectada, compare os resistores para descarregar o capacitor. Considere V₀ = 5,0 V e aplique P₀ = V₀² / R. A regra do caso exige P₀ menor ou igual à metade da potência nominal. A tensão de trabalho do resistor também deve ser pelo menos 5,0 V.

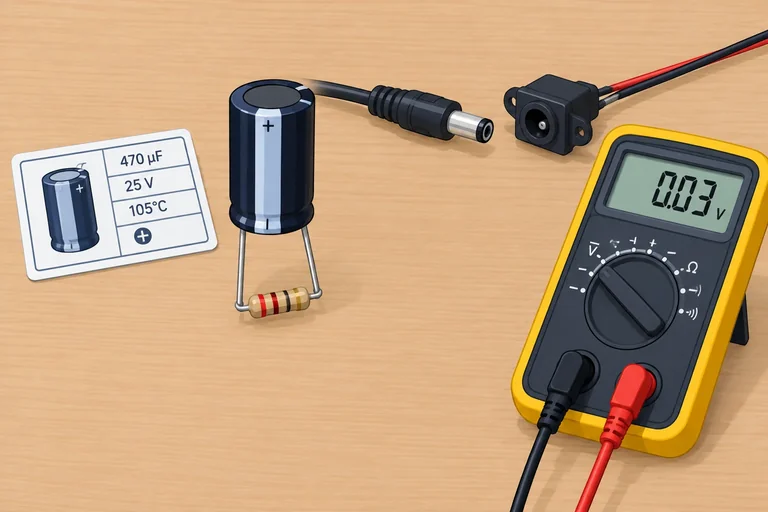

A decisão final não vem do desligamento, da aparência do componente ou da fuga. Após aplicar R1, meça tensão contínua diretamente entre os terminais.

Neste caso, foram obtidas duas leituras:

1. Com R1 conectado: +0,07 V.
2. Após retirar R1 com conexões isoladas e medir novamente: −0,03 V.

O critério exclusivo deste pequeno circuito é módulo de tensão residual de até 0,1 V nas duas verificações. Se a tensão reaparecer acima desse valor, reconecte o resistor e não libere o manuseio.
