Observação segura de sinais com o osciloscópio

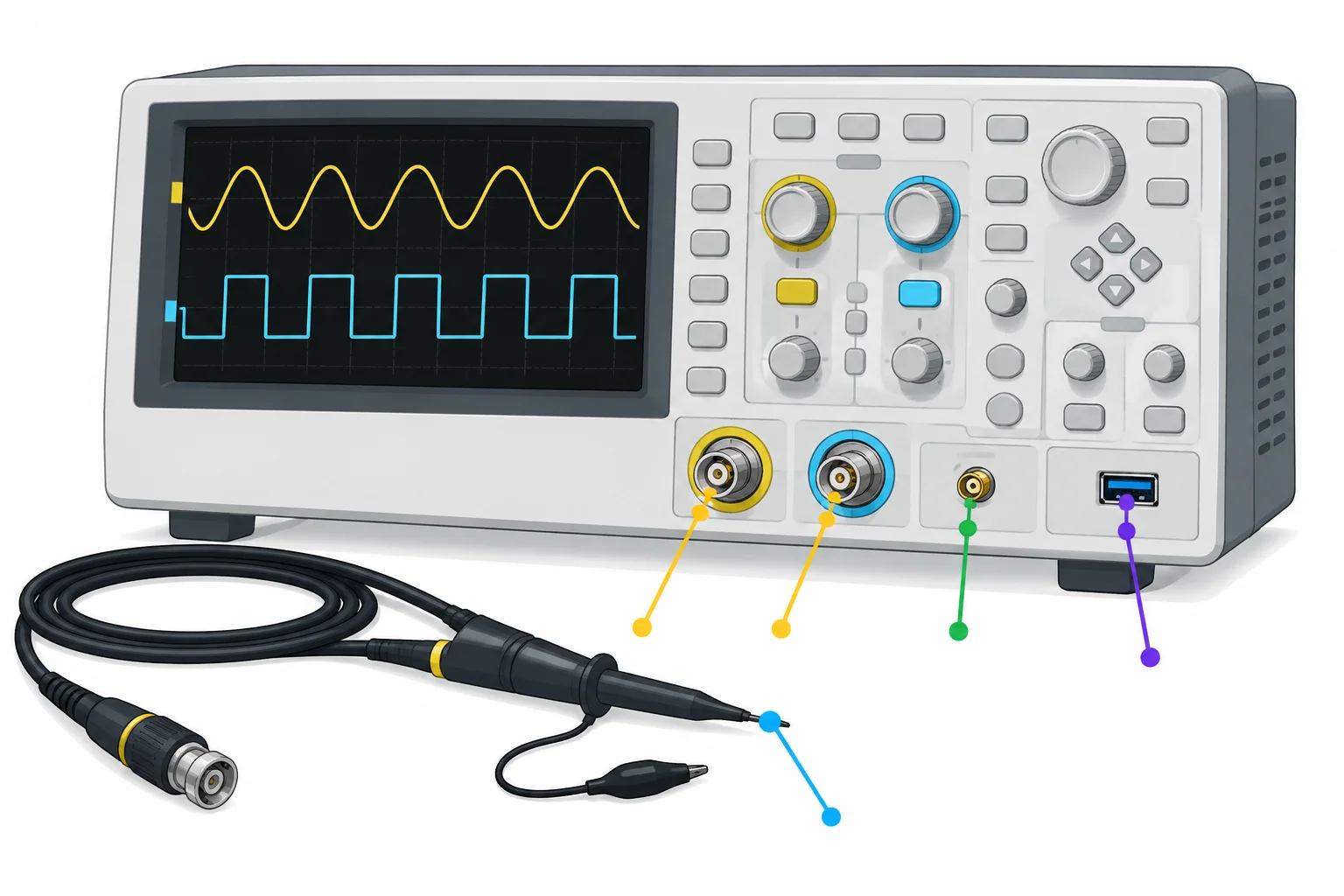

Antes de conectar qualquer ponta, faça uma checagem de compatibilidade. No instrumento e no manual do seu modelo, localize: entradas dos canais, anel externo dos conectores, terminal de referência indicado, saída de compensação e conexões externas, como USB.

A identificação visual não substitui o manual: nomes, símbolos, limites e ligações internas variam entre modelos. Consulte também as marcações da ponta passiva e inspecione cabo, conector, garra e ponta metálica. Isolação rachada, garra frouxa ou cabo danificado são motivos para não usar o acessório.

Para uma ponta passiva, use a entrada de alta impedância indicada pelo fabricante da ponta e do osciloscópio. Uma entrada de 50 Ω não é uma substituição indiferente: ela apresenta uma carga muito menor ao circuito e pode ser incompatível com a ponta ou com o sinal que você pretende observar.

No manual, procure os limites da entrada e da ponta. Registre a condição mais restritiva aplicável ao conjunto.

Um manual apresenta estas informações para um canal: entrada de 1 MΩ, limite de 40 V entre a entrada e a referência. A ponta passiva está íntegra e é especificada para uso nessa entrada. Qual situação permite continuar a preparação?

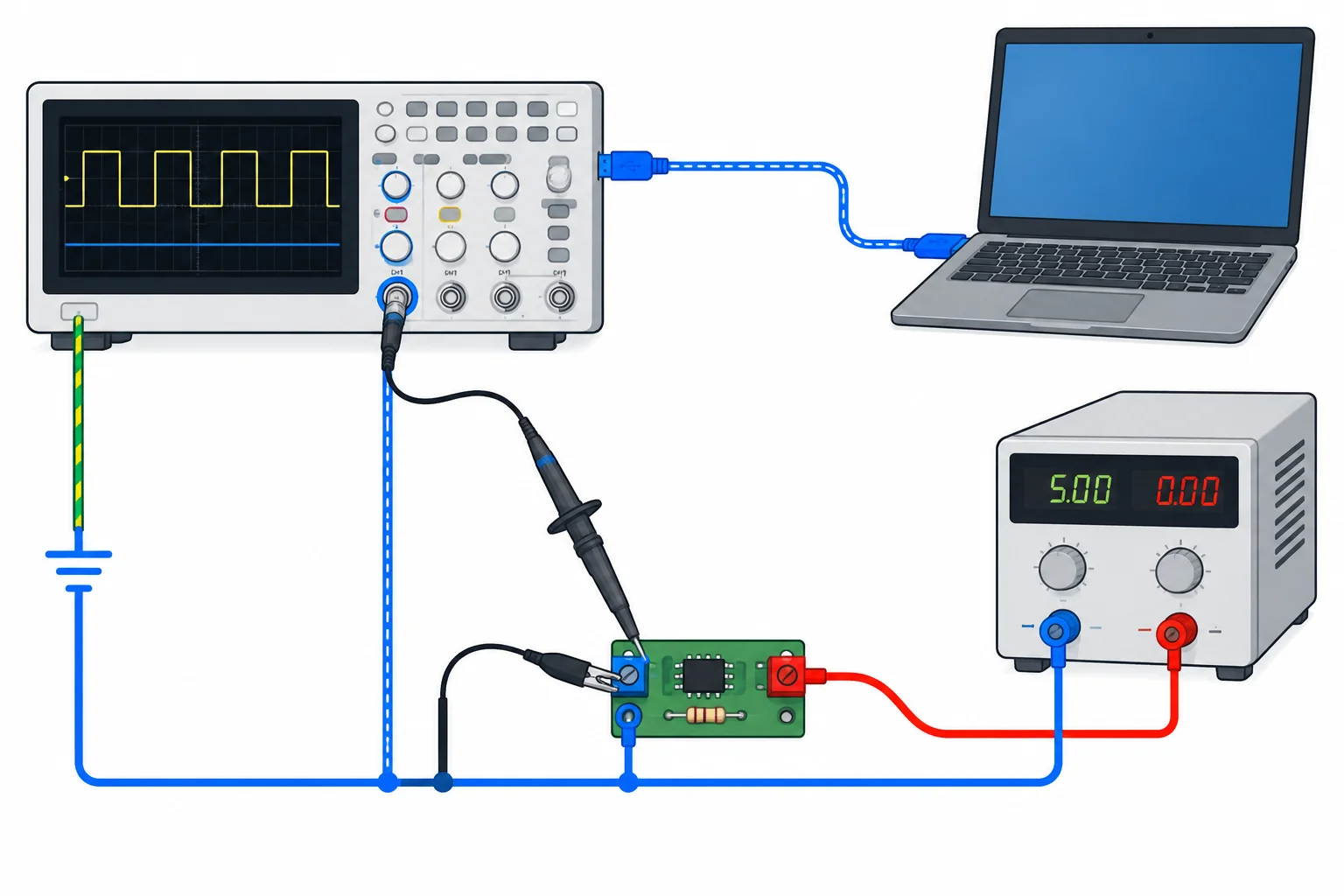

A garra de terra da ponta não é apenas uma referência visual: ela faz uma conexão elétrica. Em muitos osciloscópios, as referências dos canais, as partes metálicas dos conectores, o terra de proteção do cabo de força e até uma conexão USB podem já estar ligados entre si.

Não conclua que um instrumento é isolado só por ser portátil ou estar alimentado por bateria. Confirme os caminhos de referência na documentação do seu modelo e considere tudo que já está conectado: fonte, computador, USB e outros instrumentos.

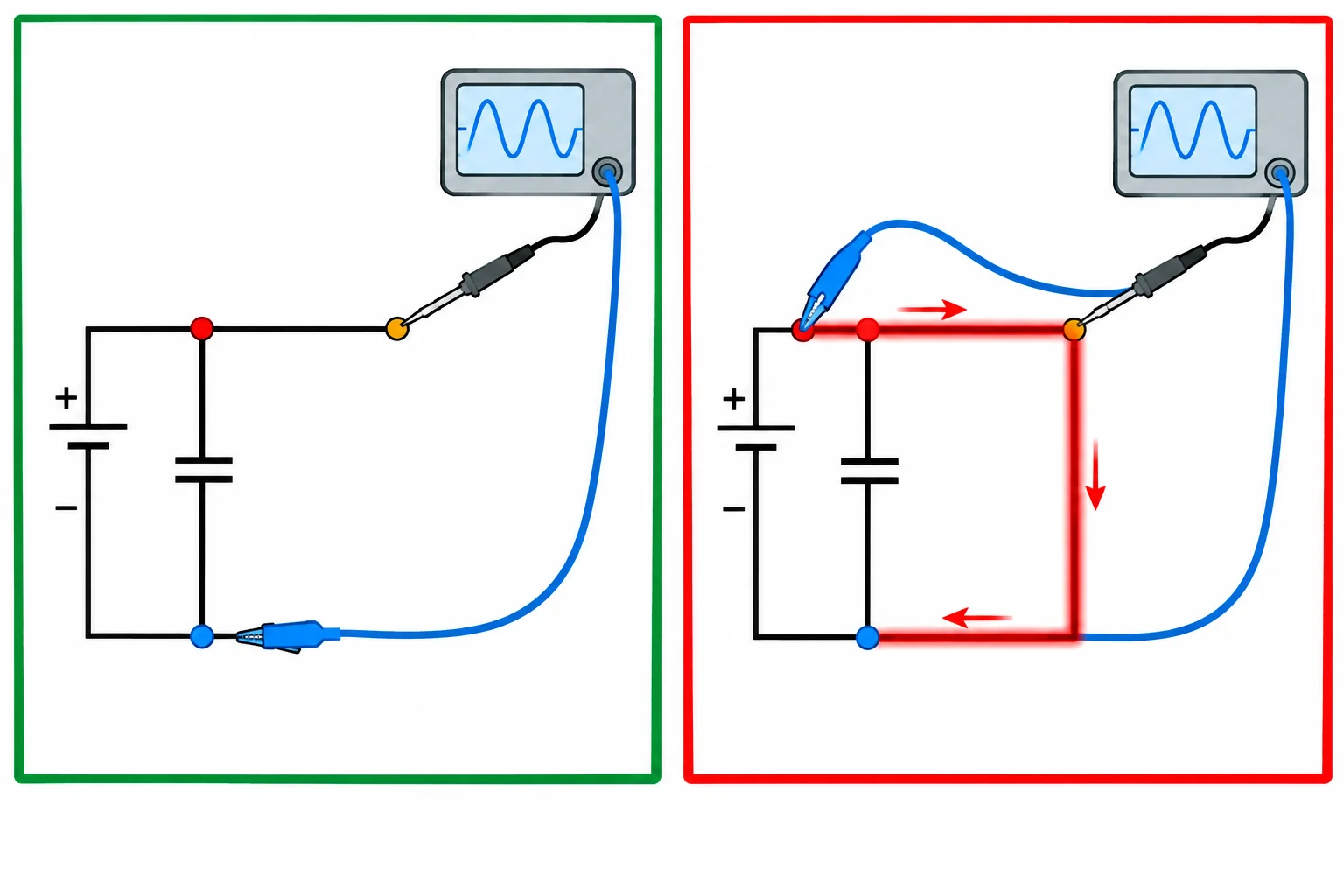

Se a garra, que já pode estar ligada ao terra comum do osciloscópio, for presa a outro nó do circuito, ela pode criar um caminho de baixa resistência entre os dois nós. Isso pode desviar corrente, alterar o circuito ou causar um curto, mesmo em uma fonte de baixa tensão com corrente limitada.

Nunca use duas garras de terra em nós diferentes quando as referências dos canais forem comuns. A escolha segura não é “testar para ver”: se não for possível confirmar a referência, não conecte.

Considere o diagrama: a fonte negativa, o retorno do circuito e a garra do canal 1 pertencem ao mesmo nó azul. O canal 2 tem a referência interna comum ao canal 1. Onde a garra do canal 2 pode ser presa sem unir nós diferentes?

Ordene a preparação de uma observação. A sequência evita mudar conexões com energia presente e evita transformar uma dúvida sobre a referência em um teste perigoso.

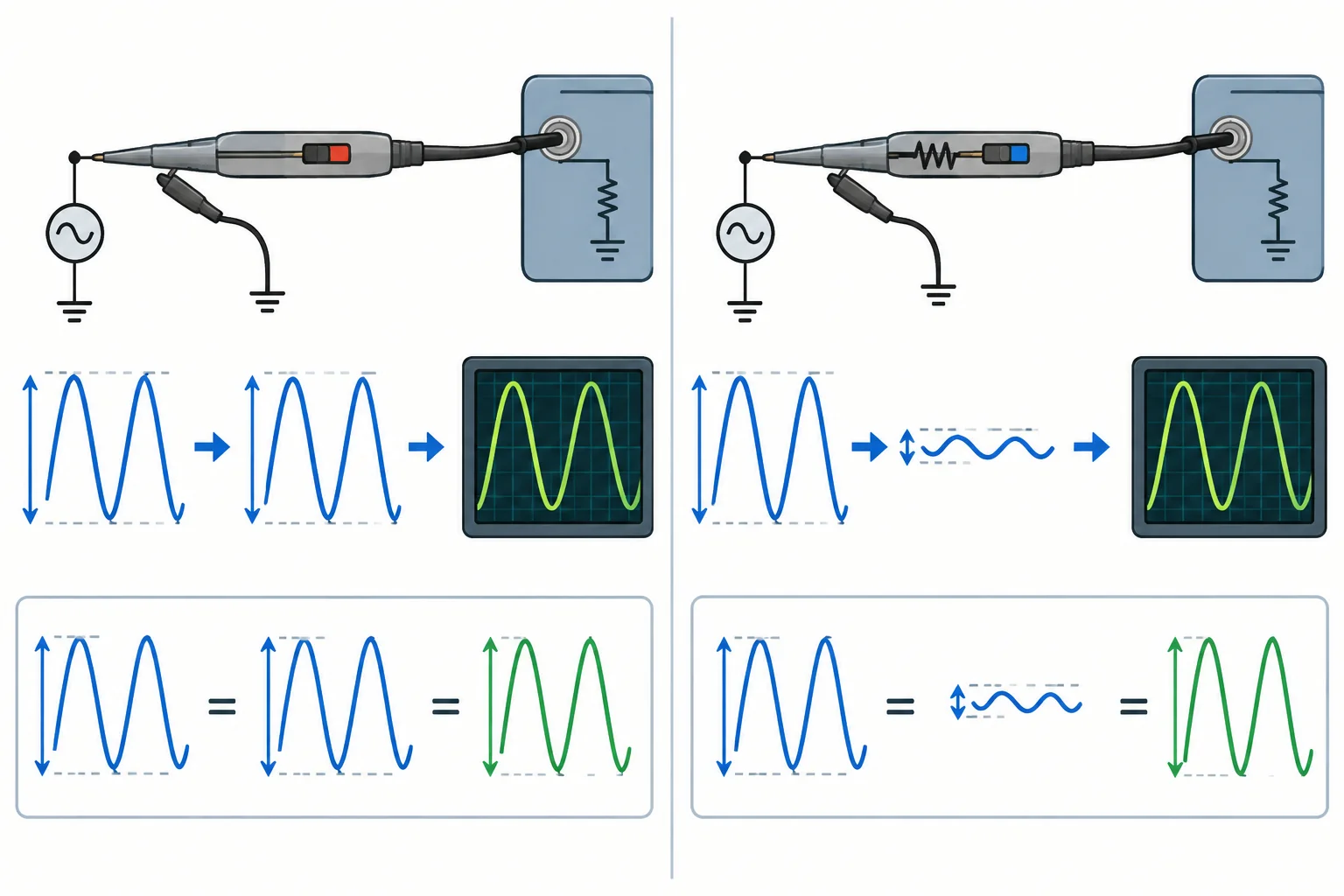

Uma ponta passiva compatível pode ter uma chave 1×/10×. Essa posição define quanto a ponta atenua o sinal antes de ele chegar ao canal.

• 1×: o canal recebe aproximadamente a mesma tensão presente no nó medido.
• 10×: o canal recebe aproximadamente um décimo dessa tensão; quando o canal também está em 10×, a tela recompõe a leitura para a tensão do circuito.

Antes de conectar, confira no manual da ponta e do osciloscópio se ela é compatível com aquela entrada. Use uma entrada de alta impedância apropriada para ponta passiva; uma entrada de 50 Ω não é uma substituição automática.

Atenuação não é isolamento e não aumenta os limites elétricos permitidos. Os limites da ponta, do canal e da referência continuam valendo.

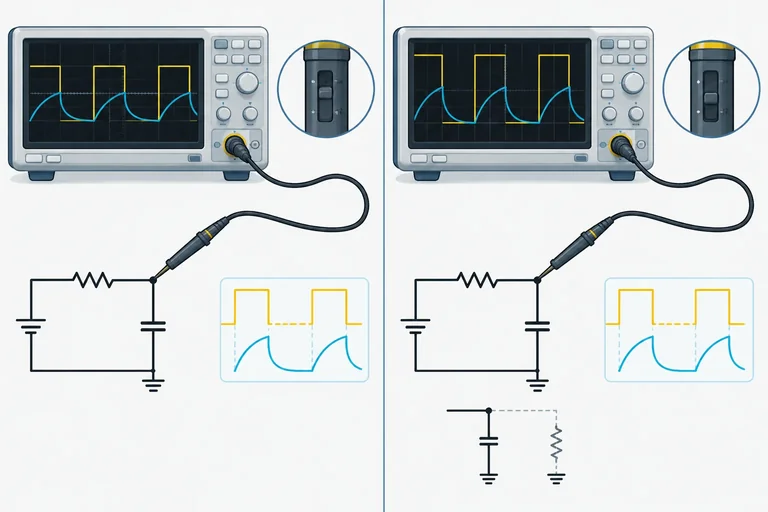

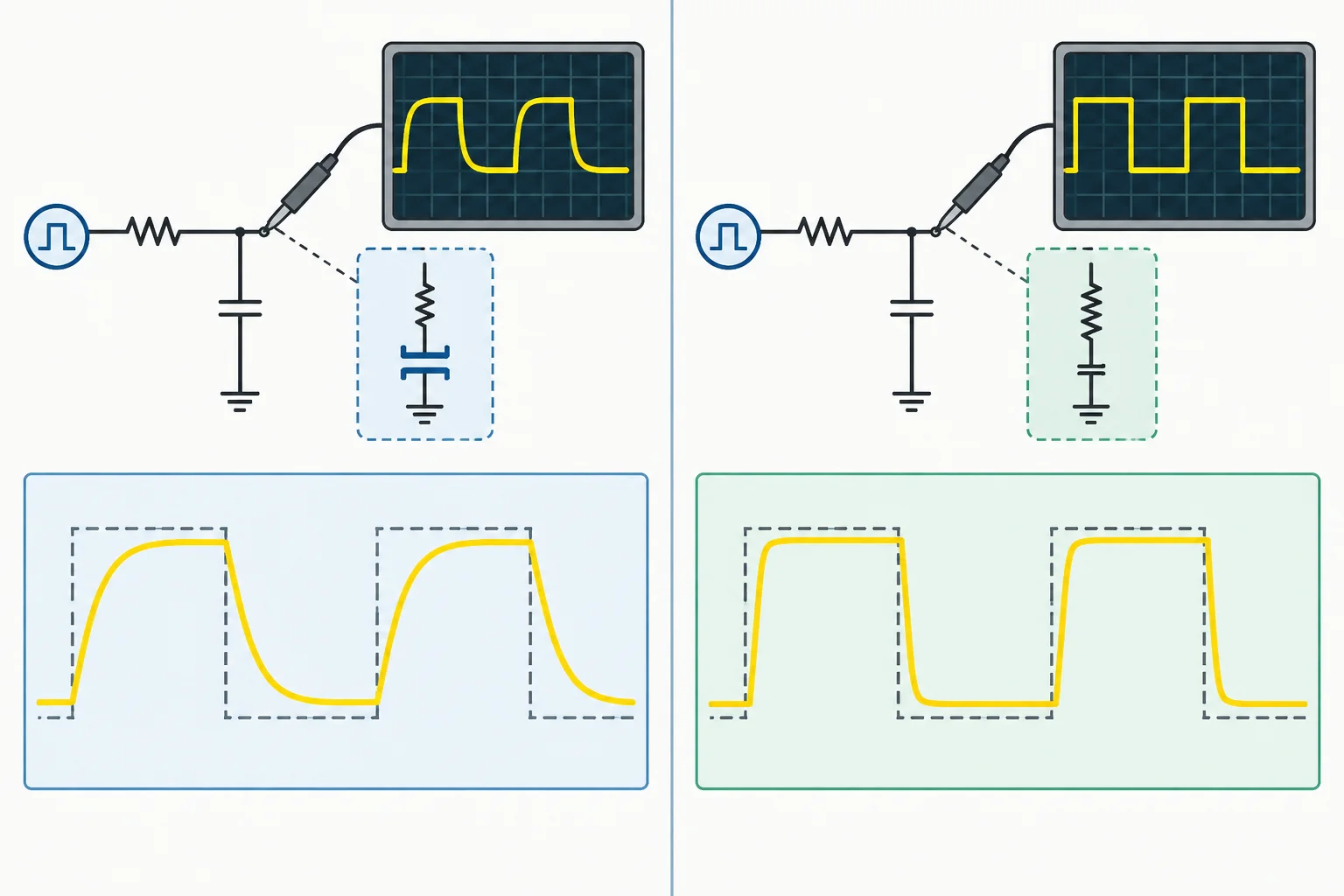

A ponta não é invisível para o circuito. Ela acrescenta um caminho de entrada com resistência e capacitância. Em circuitos de maior resistência ou com sinais que variam rapidamente, esse carregamento pode reduzir a tensão observada ou arredondar mudanças rápidas.

Em pontas passivas usuais e compatíveis, 10× tende a apresentar maior resistência de entrada e menor capacitância de entrada que 1×. Por isso, 10× frequentemente perturba menos o circuito. Mas não trate isso como regra absoluta: compare as especificações da sua ponta e do seu instrumento.

Se a leitura muda ao conectar a ponta, não conclua imediatamente que há defeito. Considere o carregamento como uma hipótese e confira a configuração e a documentação.

Relacione a situação à conclusão correta.

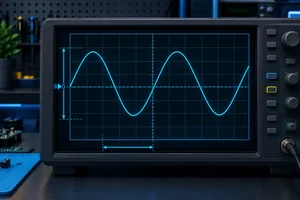

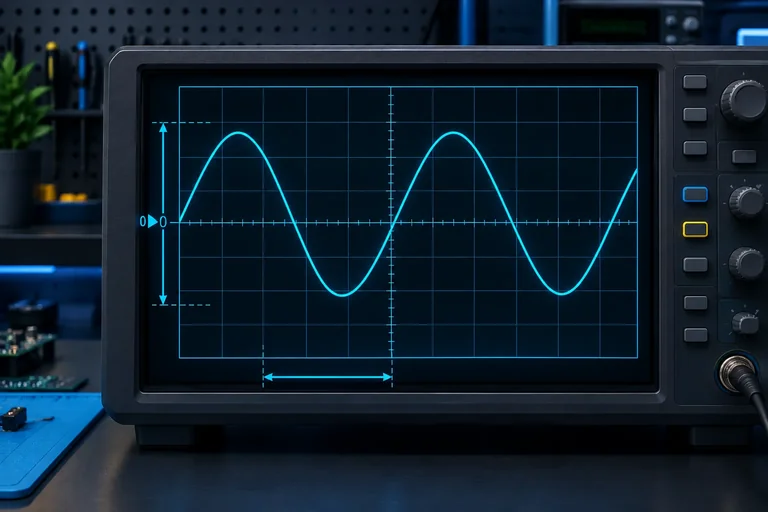

Leia a grade antes de ajustar

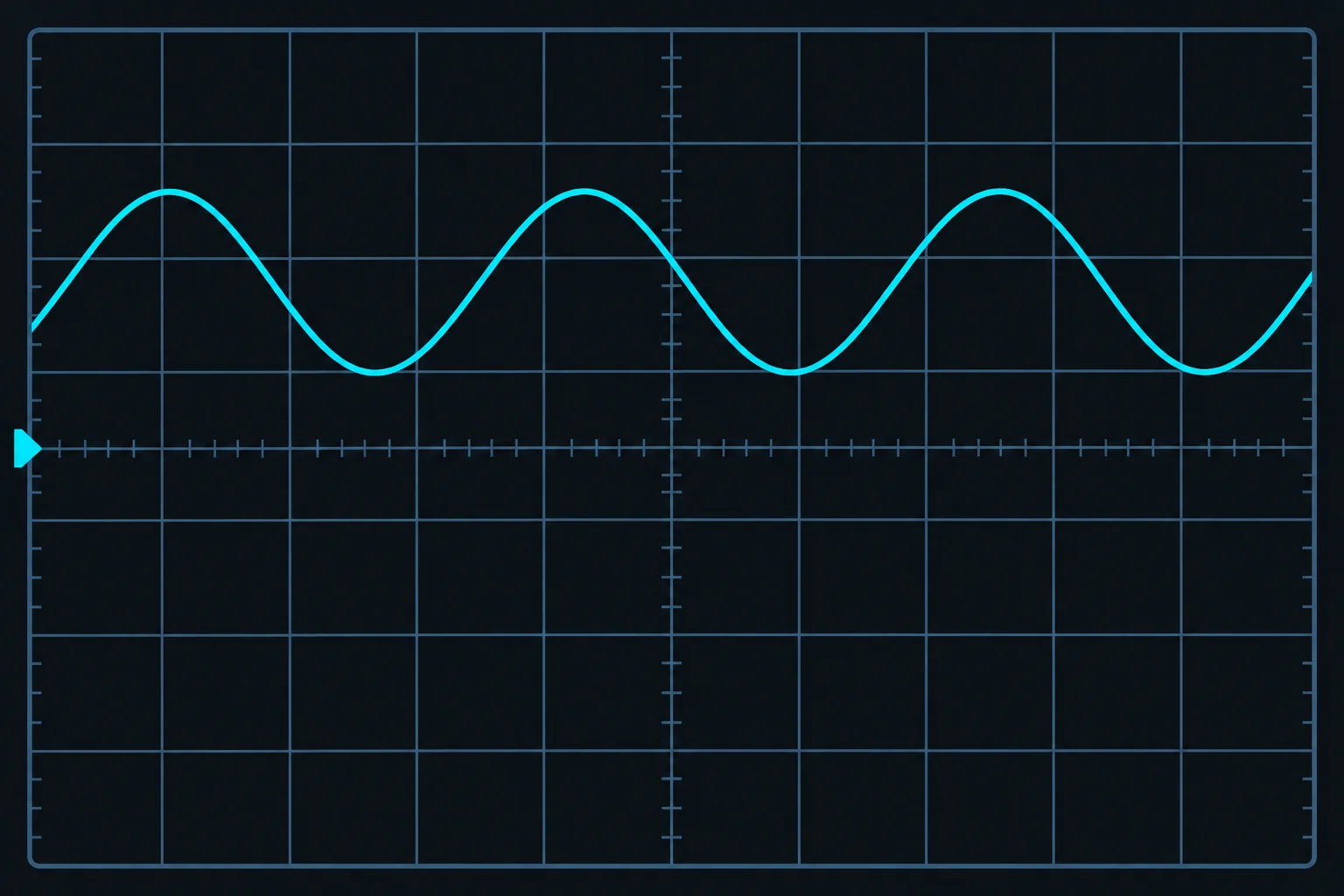

Na tela do osciloscópio, o eixo vertical representa tensão e o eixo horizontal representa tempo. Cada quadrado da grade é uma divisão.

• V/div: quantos volts correspondem a uma divisão vertical.
• s/div: quanto tempo corresponde a uma divisão horizontal.
• O marcador de zero do canal indica onde estaria 0 V para aquele canal.

Comece em acoplamento DC: assim, a tela preserva tanto o nível contínuo quanto as variações do sinal. Neste momento, não altere o acoplamento para “melhorar” a aparência; a comparação com AC será feita depois.

Primeiro enquadre a altura

Ajuste V/div para que a excursão vertical inteira caiba na tela, com alguma margem acima e abaixo. Se os picos saem pela borda superior ou inferior, aumente o valor de V/div: cada divisão passa a representar mais volts e o desenho fica menor.

Se o sinal está tão pequeno que ocupa poucas divisões, diminua V/div, desde que os extremos continuem visíveis. Depois, use a posição vertical para deixar o zero e a forma de onda fáceis de comparar.

Depois escolha a janela de tempo

Ajuste s/div para mostrar alguns ciclos de um sinal periódico ou a parte relevante de um evento. Se muitos ciclos aparecem comprimidos, diminua s/div para ampliar o tempo na horizontal. Se aparece menos de um ciclo e você precisa ver a repetição, aumente s/div.

O enquadramento melhora a leitura visual, mas não substitui as verificações já feitas: a ponta deve estar configurada corretamente e os limites elétricos continuam valendo.

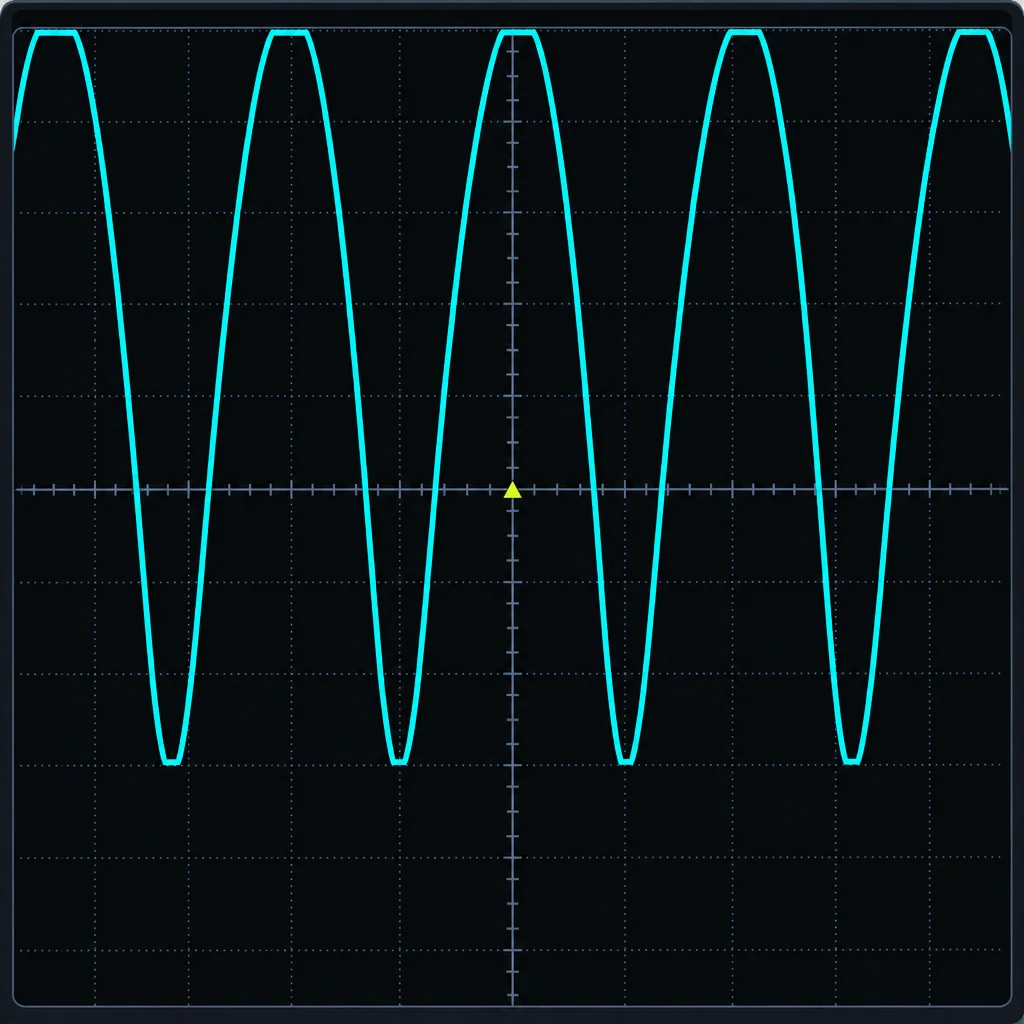

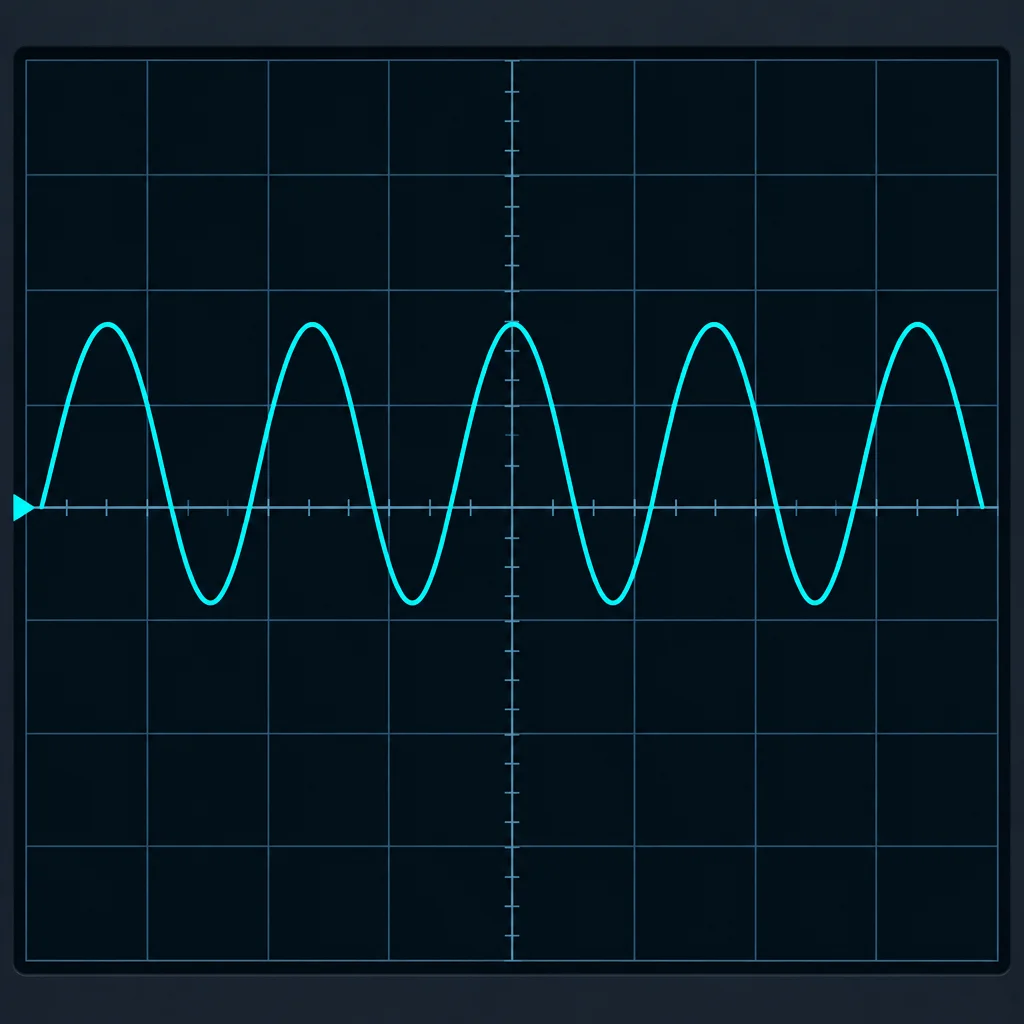

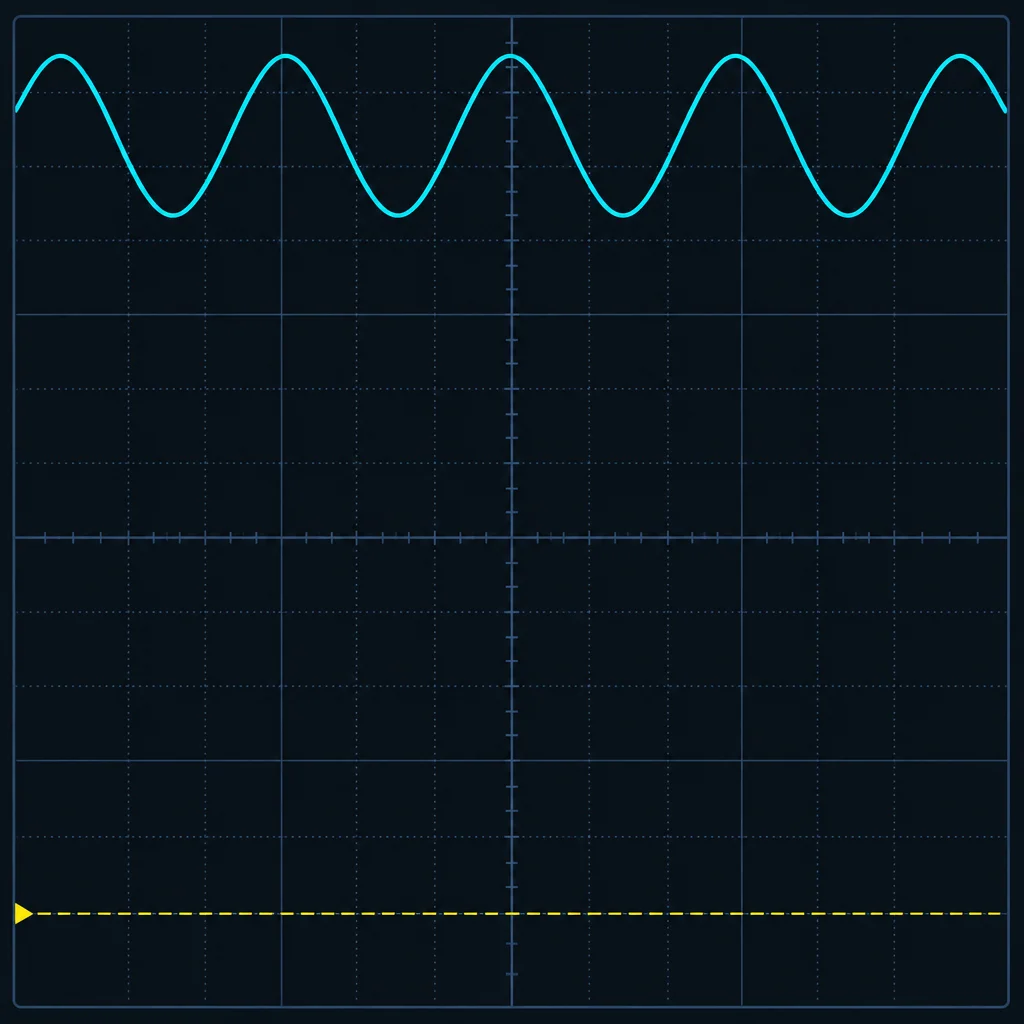

Um sinal periódico compatível tem 4 V pico a pico e período de 1 ms. A tela deve mostrar sua excursão completa, cerca de cinco ciclos e o nível de zero sem deslocar a leitura real do circuito.

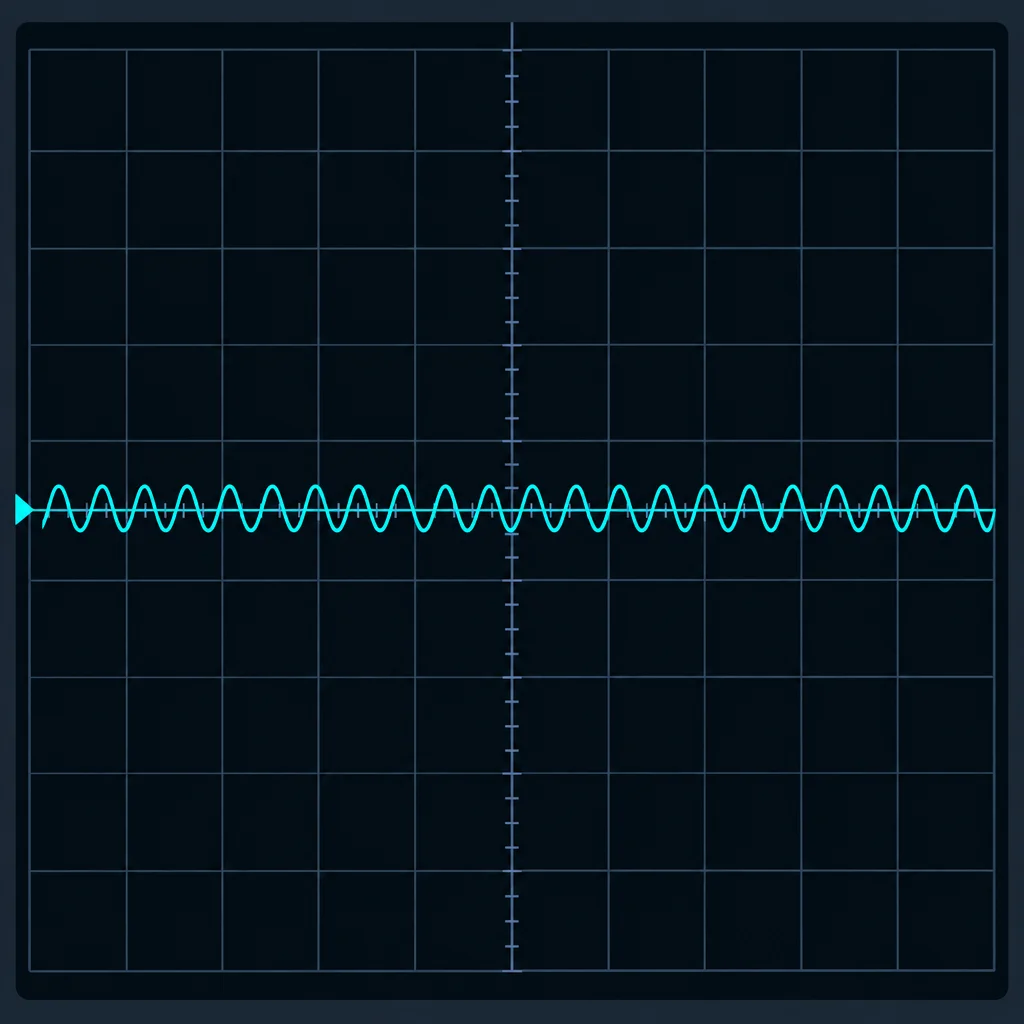

Qual tela representa o enquadramento mais adequado?

O acoplamento define como o sinal chega à entrada do canal. Ele muda a visualização medida, não o funcionamento do circuito.

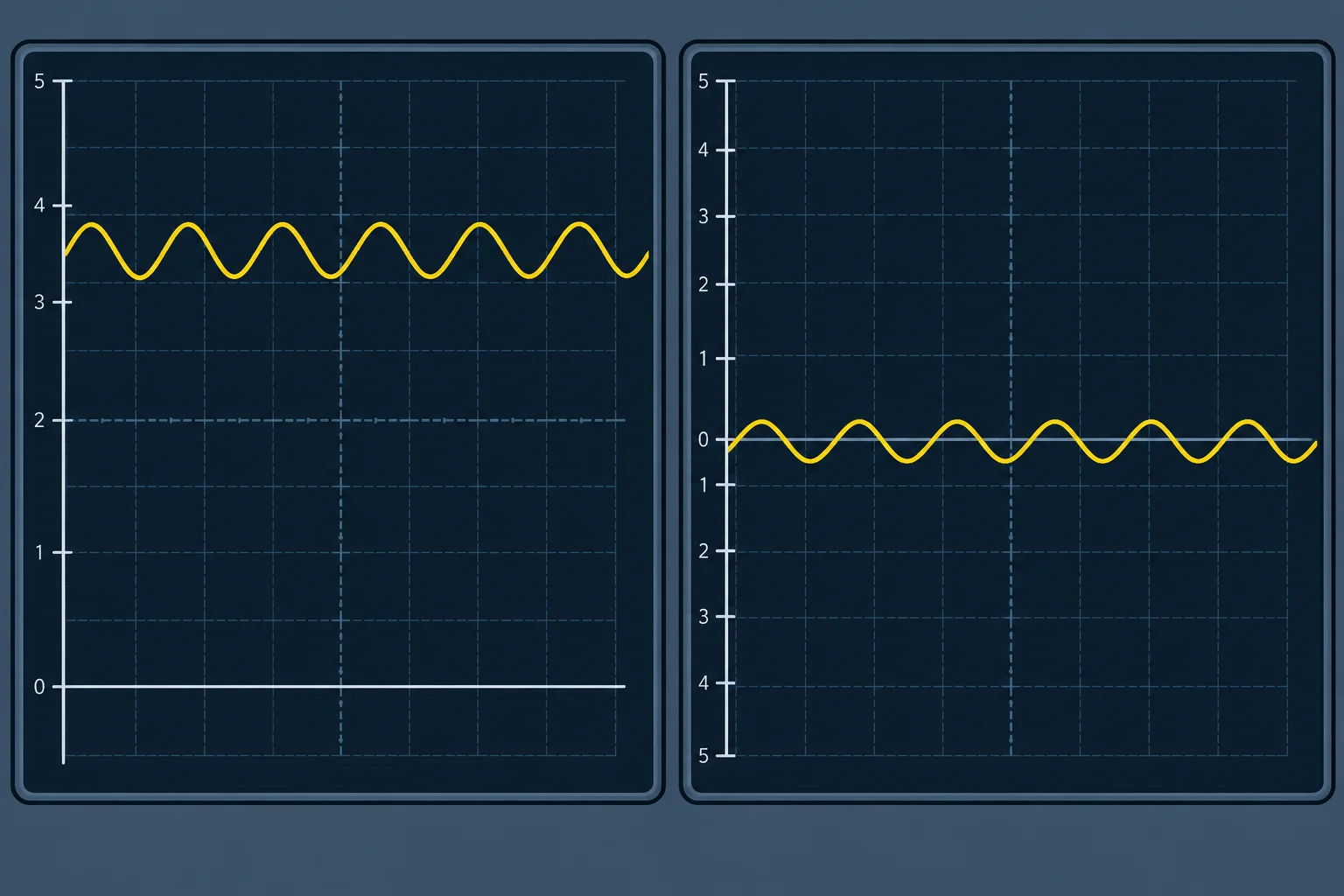

Use DC quando precisar enxergar o nível contínuo e as variações em torno dele. Por exemplo, um sinal que vai de 2 V a 4 V continua aparecendo nessa faixa, em relação ao zero de referência.

Use AC quando a variação for o foco e o nível contínuo atrapalhar o enquadramento. Nesse modo, a componente contínua é bloqueada no caminho de entrada; a forma de onda tende a ficar centrada perto de zero.

A escolha depende da pergunta que você quer responder.

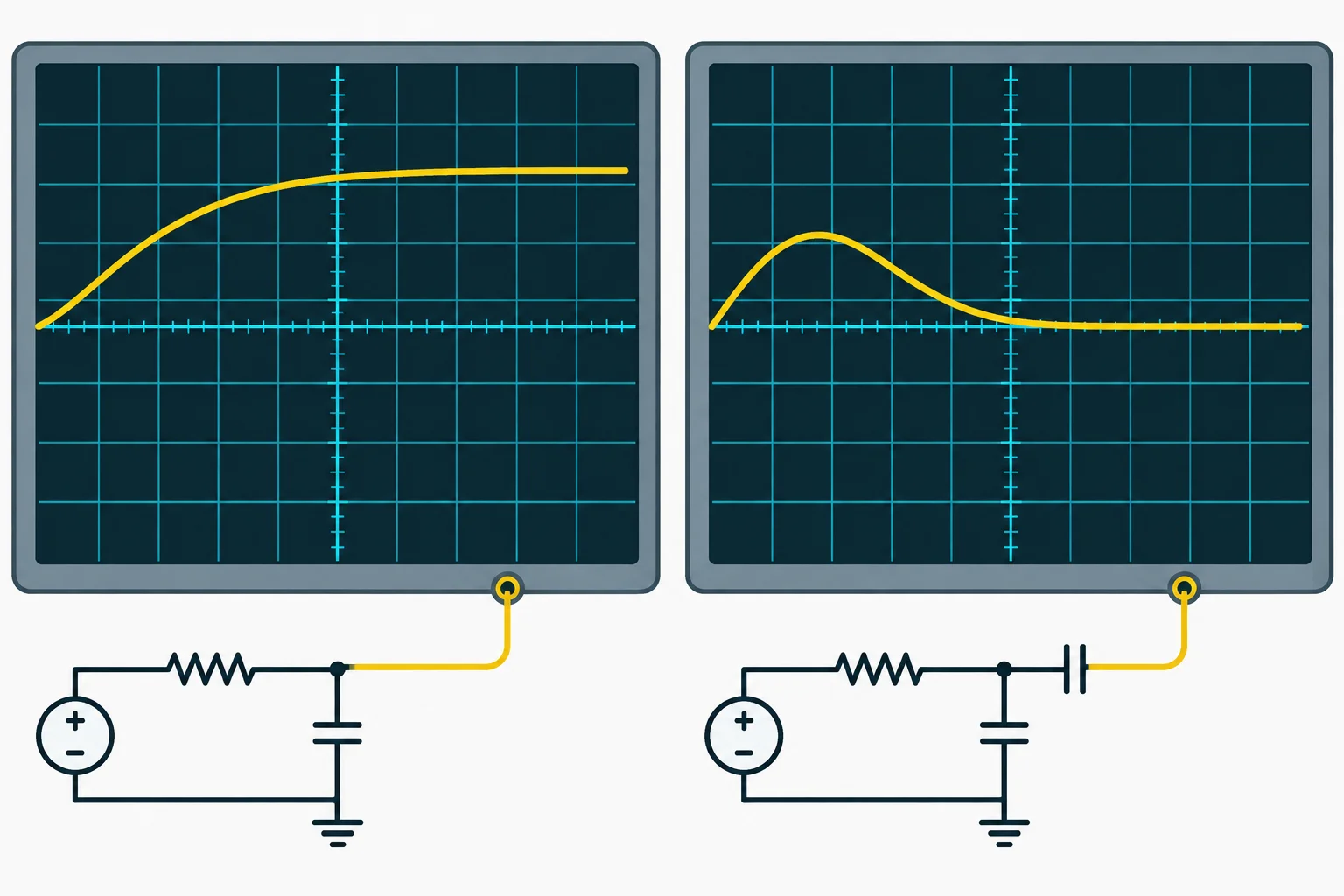

Em AC, a entrada bloqueia a componente contínua por meio de um circuito interno. Esse circuito pode alterar uma variação lenta ou um patamar: uma carga RC pode parecer se curvar, cair ou retornar em direção ao centro da tela de um modo que não corresponde à tensão real no capacitor.

Por isso, para observar carga e descarga RC ou medir níveis absolutos, comece em DC. Se mudar para AC, trate o resultado como uma visualização filtrada da variação, não como prova de que o circuito mudou.

Associe cada situação ao modo mais adequado ou à interpretação correta.

Disparo: o ponto de partida da aquisição

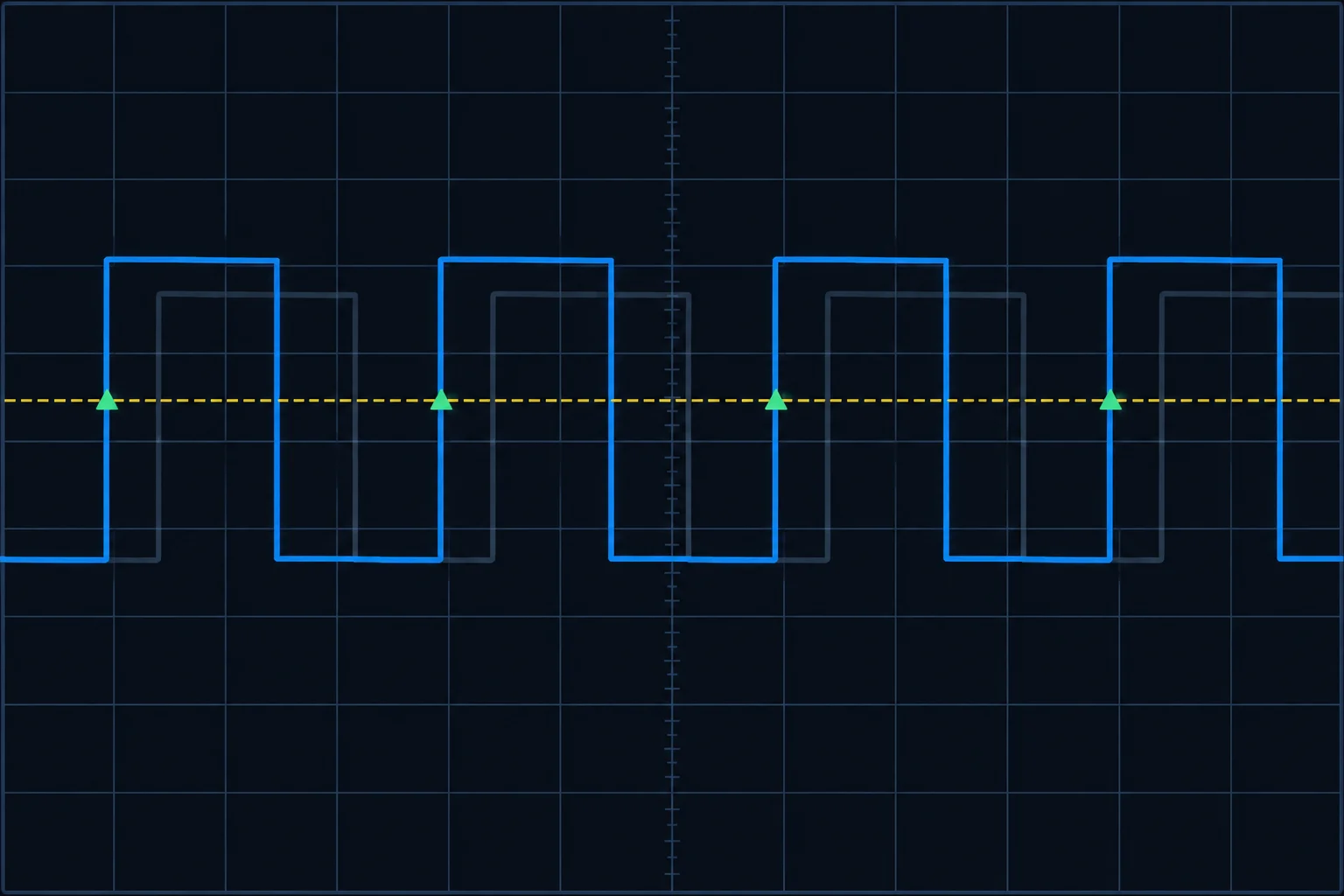

Mesmo com o sinal bem enquadrado, a tela pode parecer “correr” se cada varredura começar em um instante diferente. O disparo (trigger) define uma condição para o osciloscópio iniciar aquisições em um ponto repetível.

Ele não altera o sinal do circuito: apenas sincroniza a forma como o instrumento o apresenta. Para um sinal periódico, a condição costuma ser uma borda que cruza um nível escolhido.

Ajuste essencial: fonte, borda e nível

Em disparo por borda, escolha três coisas:

1. Fonte: o canal que fornece o sinal de disparo, por exemplo, CH1. Ela deve ser o canal no qual está o sinal que você quer sincronizar.
2. Inclinação: borda de subida para o cruzamento de baixo para cima; borda de descida para o cruzamento de cima para baixo.
3. Nível: a tensão que a borda precisa cruzar. Posicione-o entre o mínimo e o máximo do sinal exibido.

Exemplo: para uma onda que varia entre 0 V e 5 V, um nível próximo de 2,5 V produz cruzamentos tanto na subida quanto na descida. Um nível de 7 V não será cruzado: não haverá disparo válido.

Automático ou normal?

Os nomes e detalhes variam conforme o instrumento, mas a distinção operacional é esta:

• Automático (Auto): se não encontra um evento válido, o osciloscópio ainda atualiza a tela de alguma forma. É útil para localizar um sinal inicialmente, mas o traço pode ficar instável quando a condição de disparo está errada.
• Normal: a aquisição aguarda a condição configurada. Sem cruzamento válido, a tela pode permanecer sem atualização ou mostrar a última aquisição, conforme o modelo.

Use o modo automático para começar a procura. Depois, em modo normal, confirme que fonte, borda e nível produzem disparos reais.

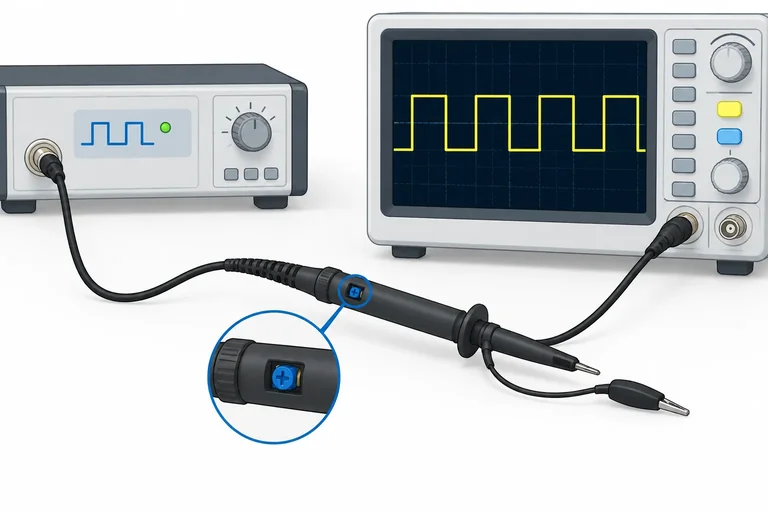

Antes de ajustar qualquer coisa, confirme no manual se sua ponta passiva é compatível com a entrada usada e se ela tem compensação ajustável. A posição física da ponta e o fator configurado no canal devem continuar correspondentes, como visto antes.

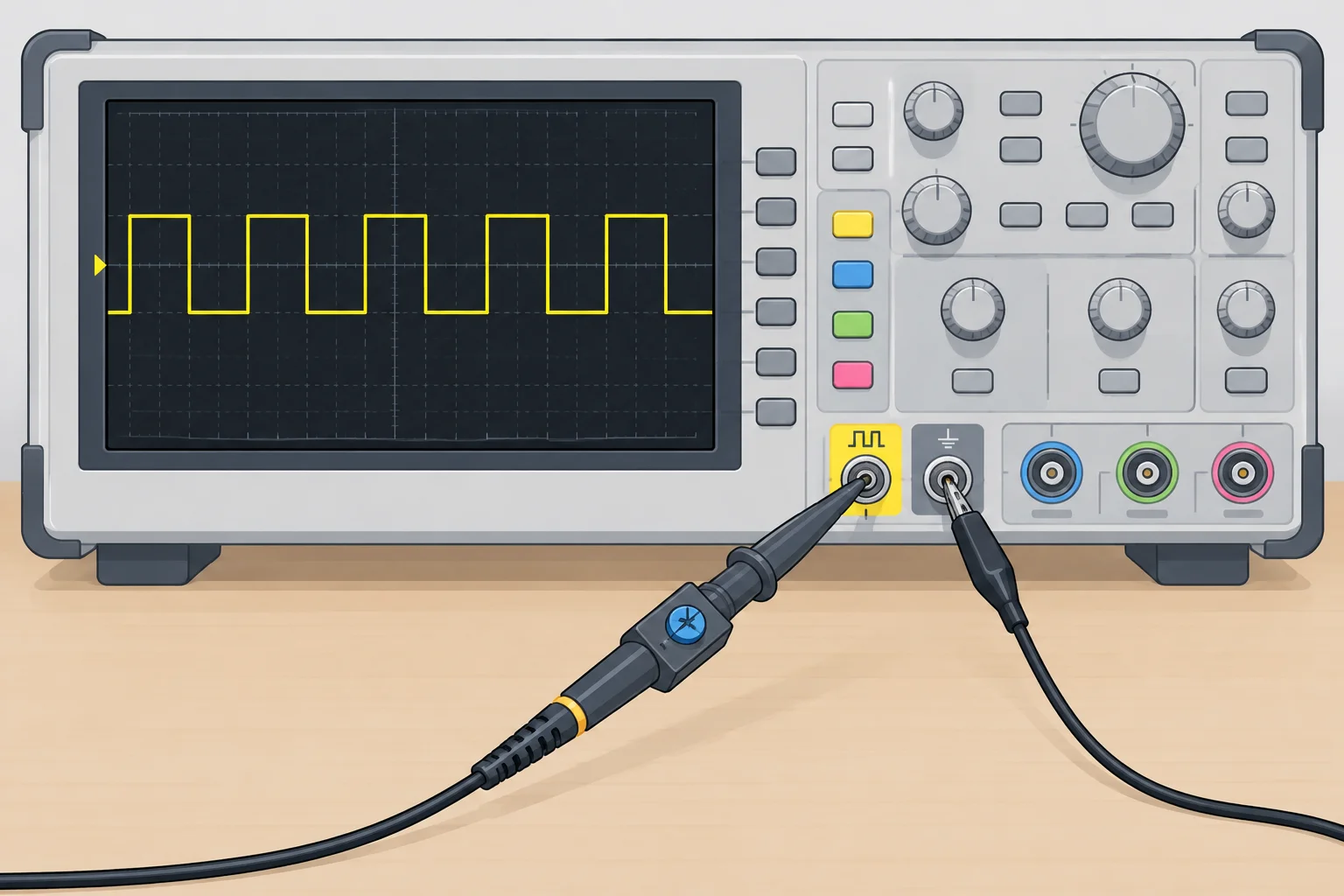

Use somente a saída de compensação e a referência que o fabricante indicar. Faça a conexão com o circuito externo desconectado: ponta no terminal de compensação e garra de terra na referência indicada. Não use essa verificação para testar uma conexão desconhecida.

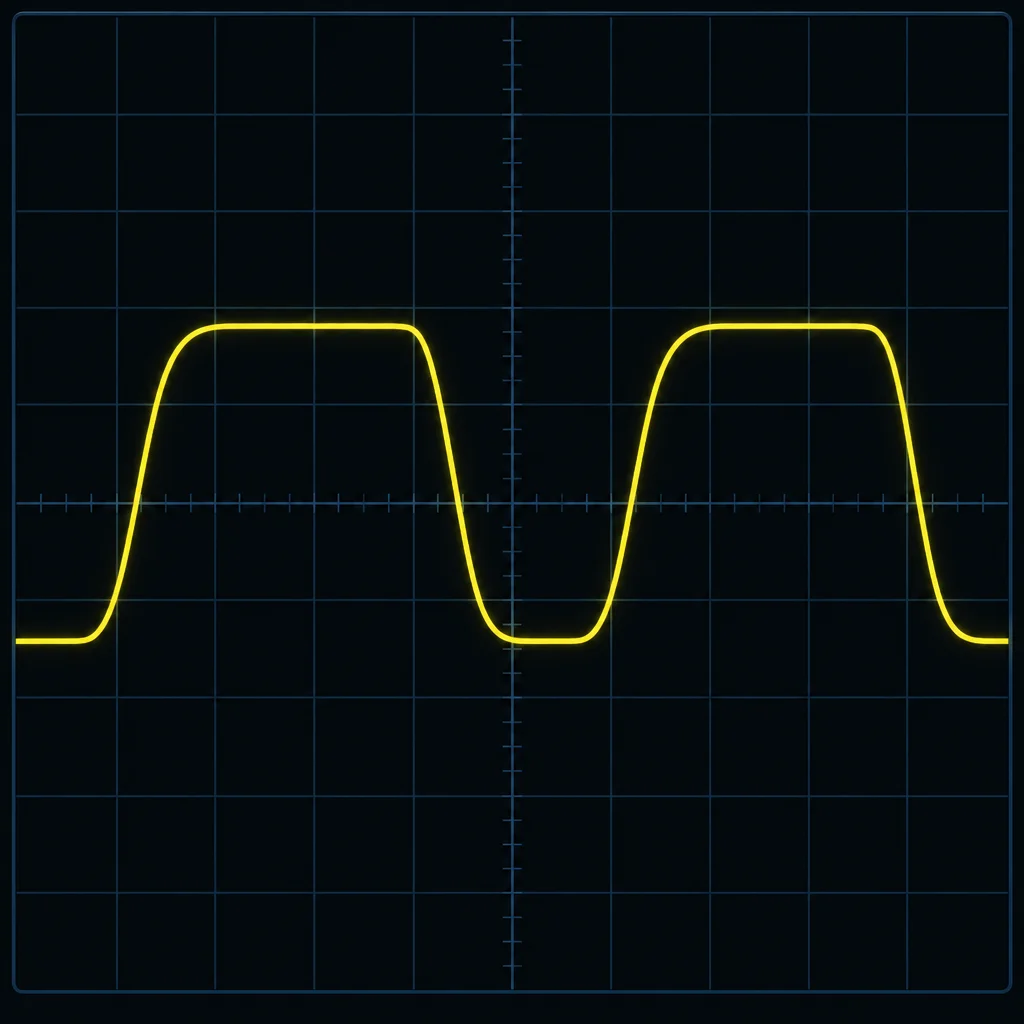

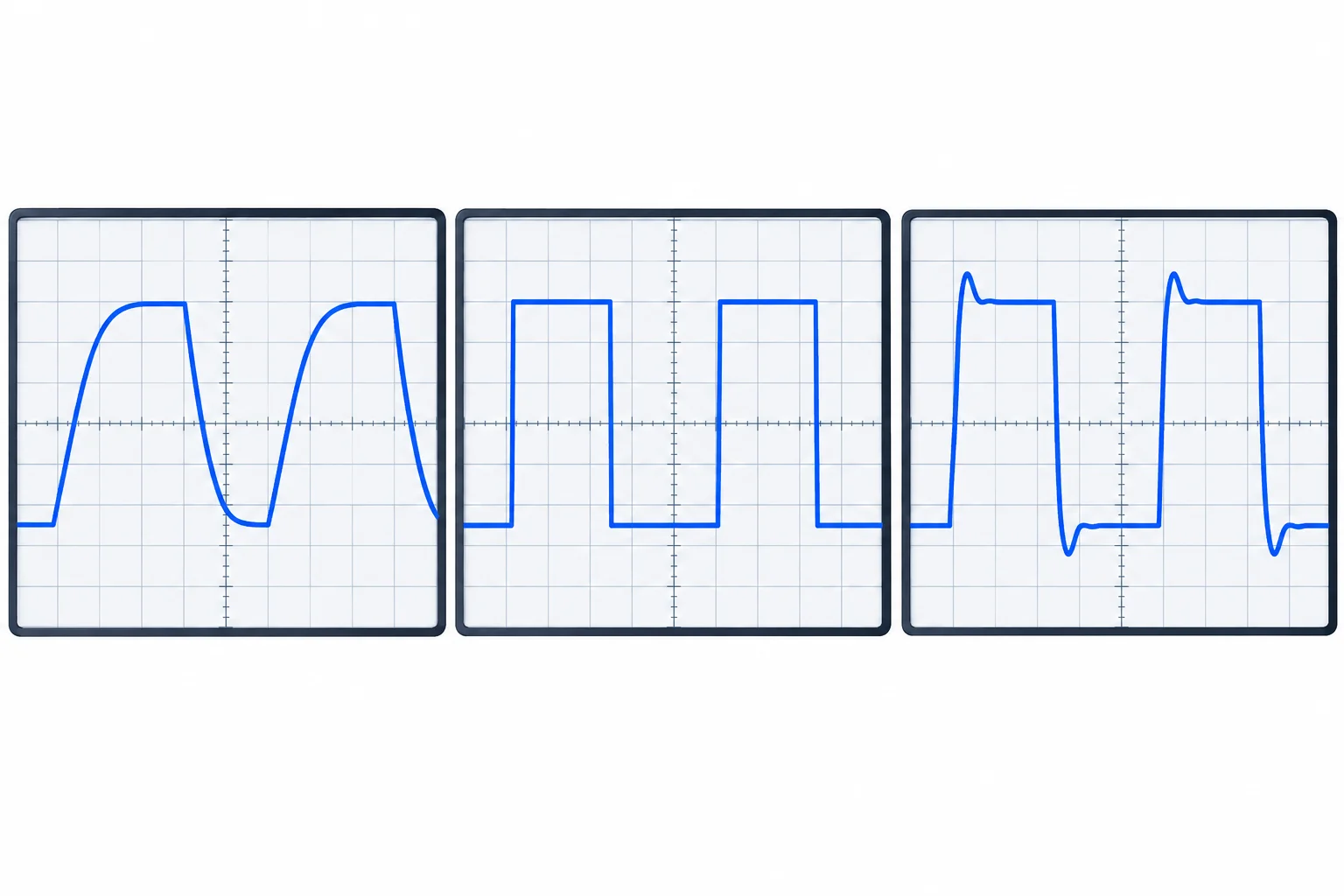

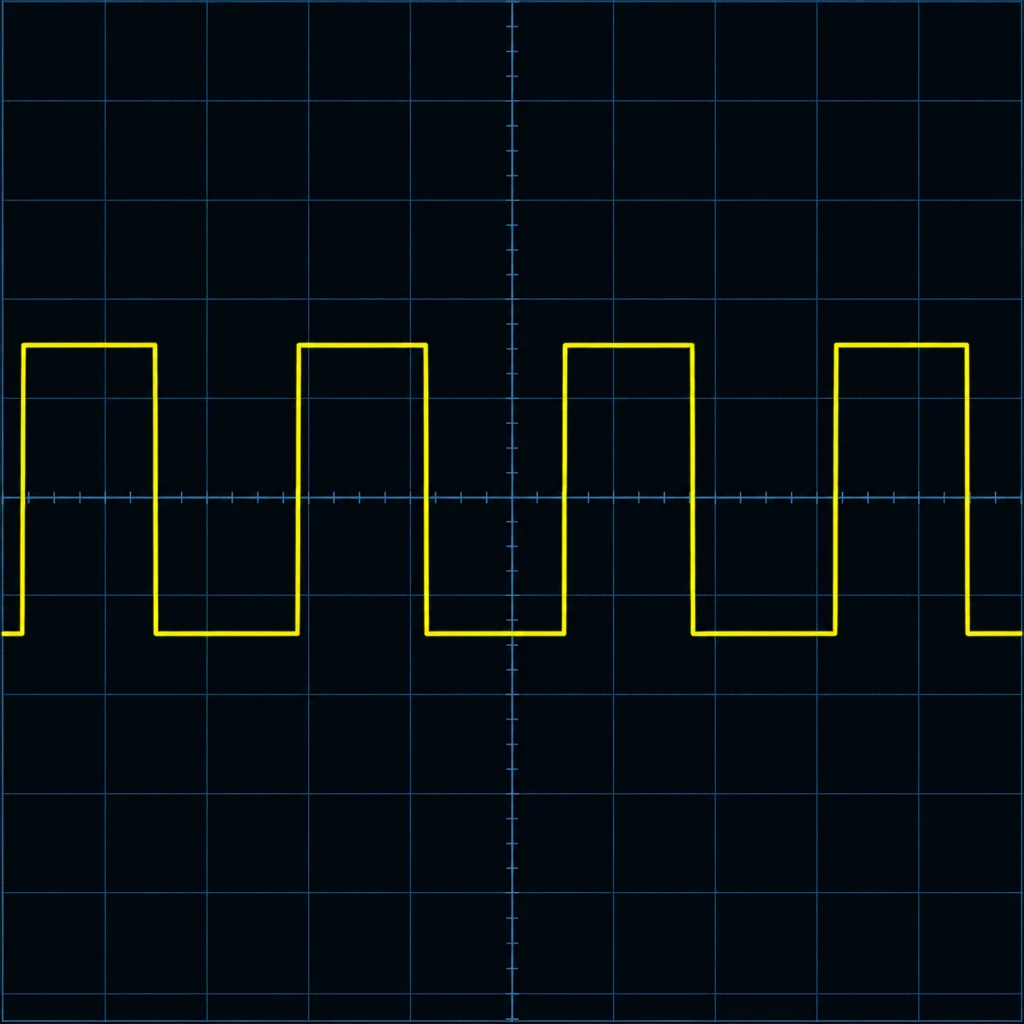

Uma ponta adequadamente compensada reproduz o sinal retangular com patamares planos e transições regulares. A resposta observada permite comparar três situações.

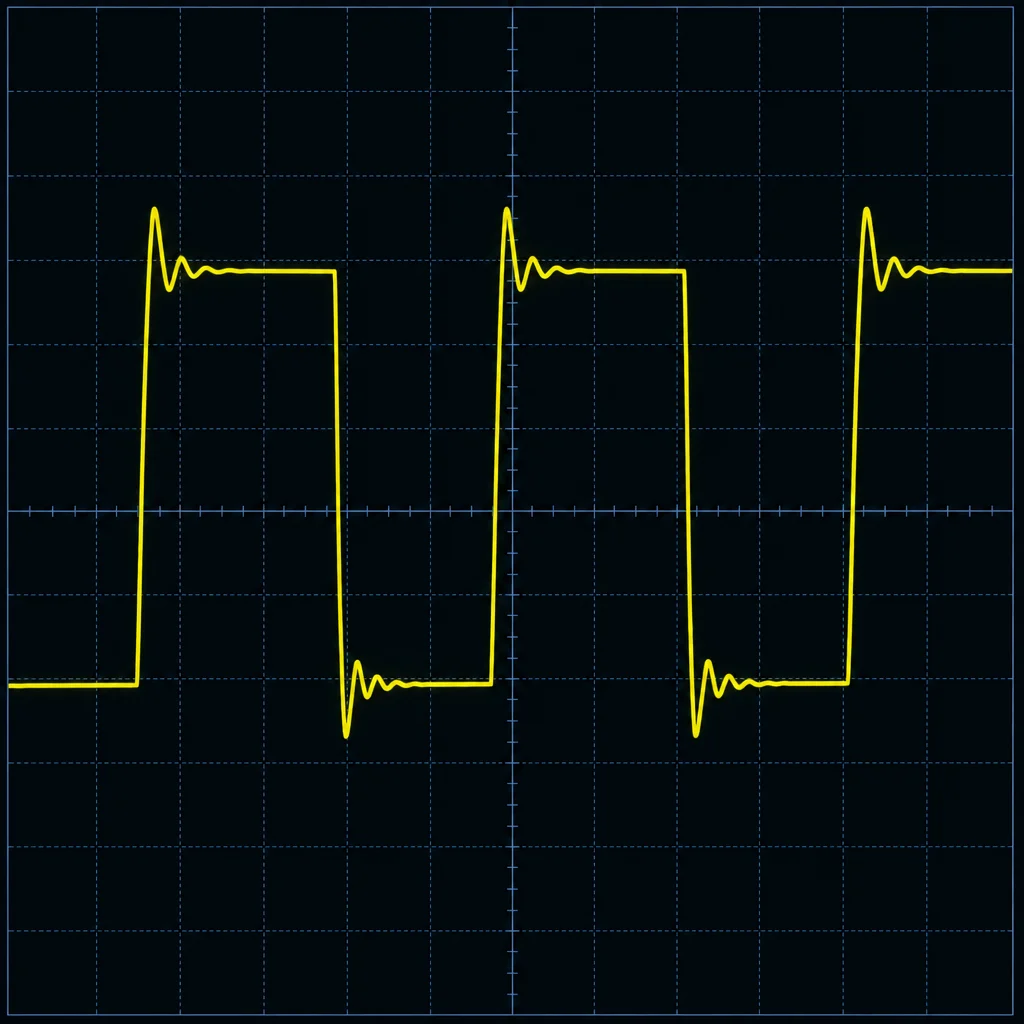

Escolha a forma de onda com picos nas transições.

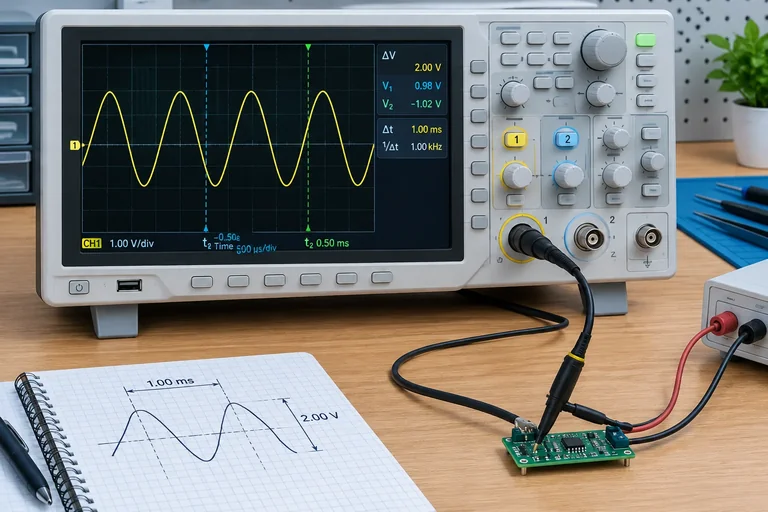

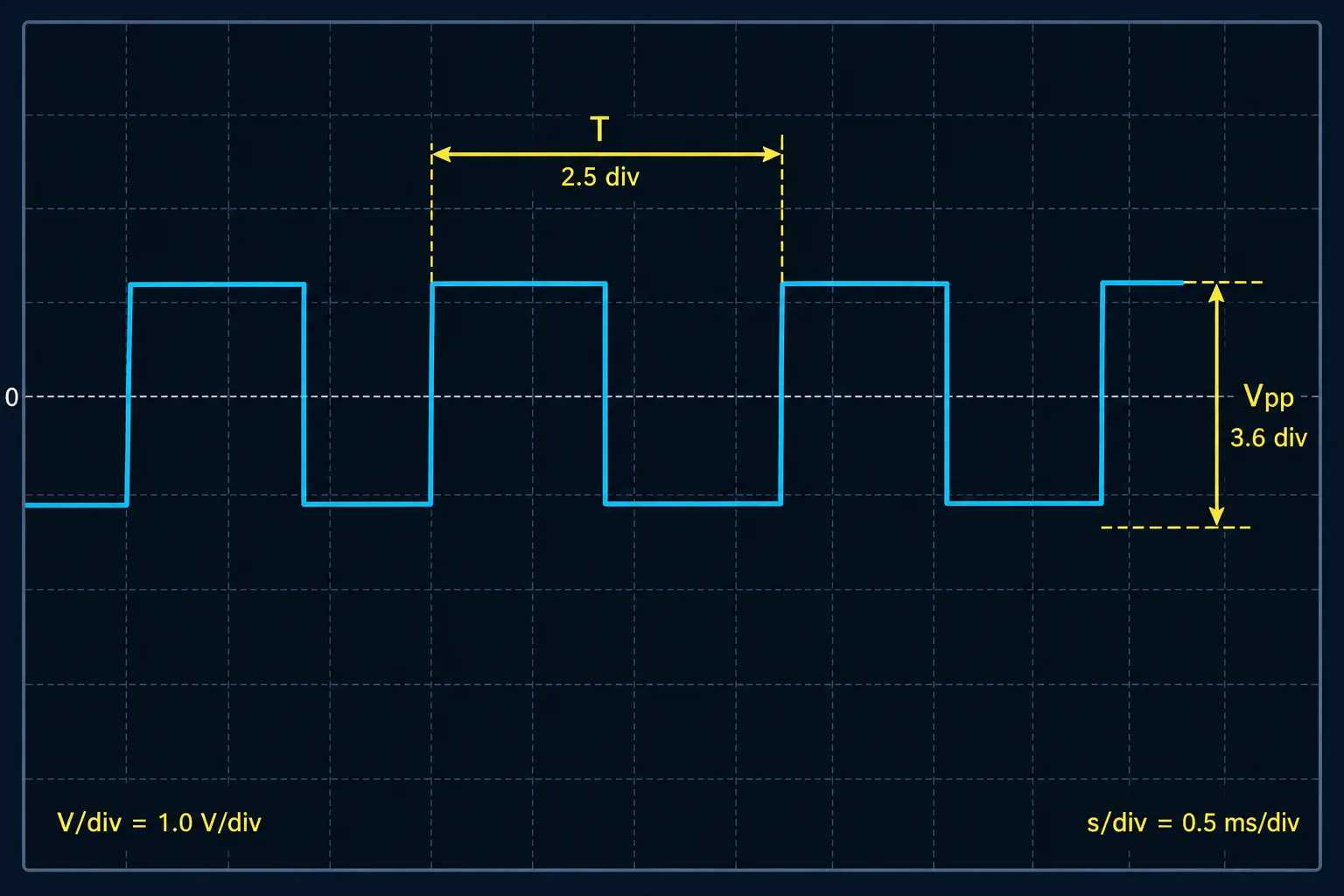

Para medir na tela, use a linha de referência de zero do canal como base. Conte quantas divisões verticais separam o nível máximo do mínimo e multiplique por V/div: esse é o valor de tensão pico a pico (Vpp).

Para o período, escolha dois pontos equivalentes de ciclos consecutivos — por exemplo, duas bordas de subida —, conte as divisões horizontais entre eles e multiplique por s/div. O resultado é o período T.

Se houver uma saída de compensação compatível e documentada no seu instrumento, ou outro sinal periódico de baixa tensão cuja referência já tenha sido confirmada, registre uma medida real.

Antes de anotar, confira: escala vertical, escala horizontal, unidades, acoplamento e fator exibido do canal. Não suponha amplitude ou frequência universais para uma saída de compensação: use somente o que sua tela e o manual mostram.

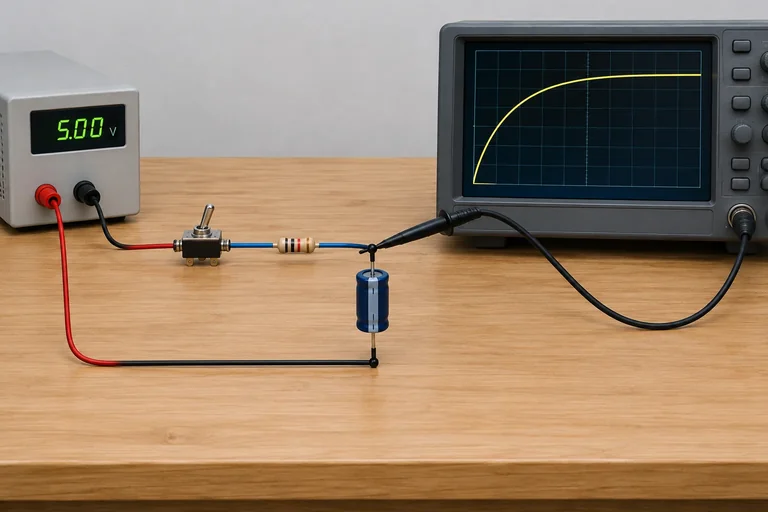

Você vai observar a carga de um capacitor em uma montagem RC de baixa energia. Aquisição única registra o evento que ocorre depois de o osciloscópio estar armado e mantém a curva na tela para leitura.

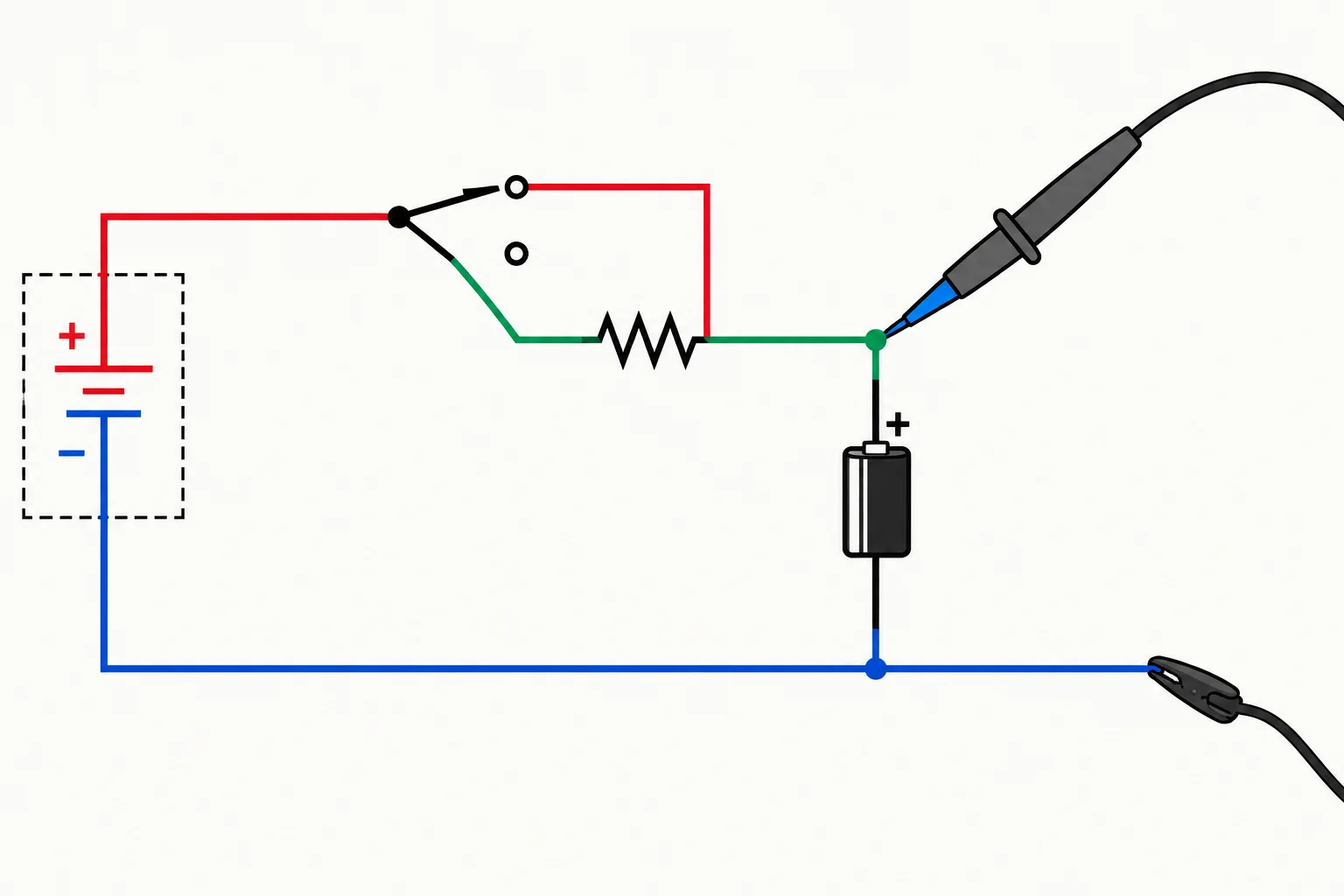

Use uma fonte pronta e isolada de 5 Vcc, com limite de corrente de 10 mA. Os componentes da montagem são: resistor de 10 kΩ, 1/4 W e capacitor de 10 µF, com tensão nominal mínima de 16 V. Se o capacitor for polarizado, conecte seu terminal positivo ao nó entre resistor e capacitor e o terminal negativo ao retorno.

Para esses valores, a constante de tempo é τ = RC = 100 ms. Uma janela de cerca de 500 ms permite visualizar aproximadamente cinco constantes de tempo. Se seu instrumento não tiver aquisição única, não improvise: interprete a captura ilustrada neste step.

Com a montagem desenergizada, confirme as conexões e a polaridade do capacitor, quando aplicável. Conecte a garra de referência da ponta ao retorno comum e a ponta metálica ao nó do capacitor. Só então energize a fonte.

Para preparar o estado inicial, selecione o retorno na chave: o capacitor descarrega pelo resistor. Confira com o multímetro que a tensão no capacitor está próxima de 0 V antes da captura. Desenergize e confirme a ausência de tensão residual antes de mudar qualquer ligação física.

Para capturar a carga, configure antes de armar:

• fator do canal correspondente à posição da ponta;
• acoplamento DC, para preservar os patamares próximos de 0 V e 5 V;
• escala vertical que comporte a faixa de 0 V a 5 V;
• base de tempo próxima de 100 ms/div como ponto de partida;
• disparo por borda de subida no canal que mede o capacitor;
• nível de disparo entre 0 V e 5 V, por exemplo perto de 2 V.

Ajuste escalas e posição para sua tela, sem alterar as conexões de referência. Esses ajustes não substituem os limites elétricos já conferidos.

As conexões físicas já devem estar conferidas com a montagem desenergizada. Organize as ações para que o osciloscópio esteja pronto antes do evento de carga; a comutação da chave será a ação planejada para produzir esse evento.

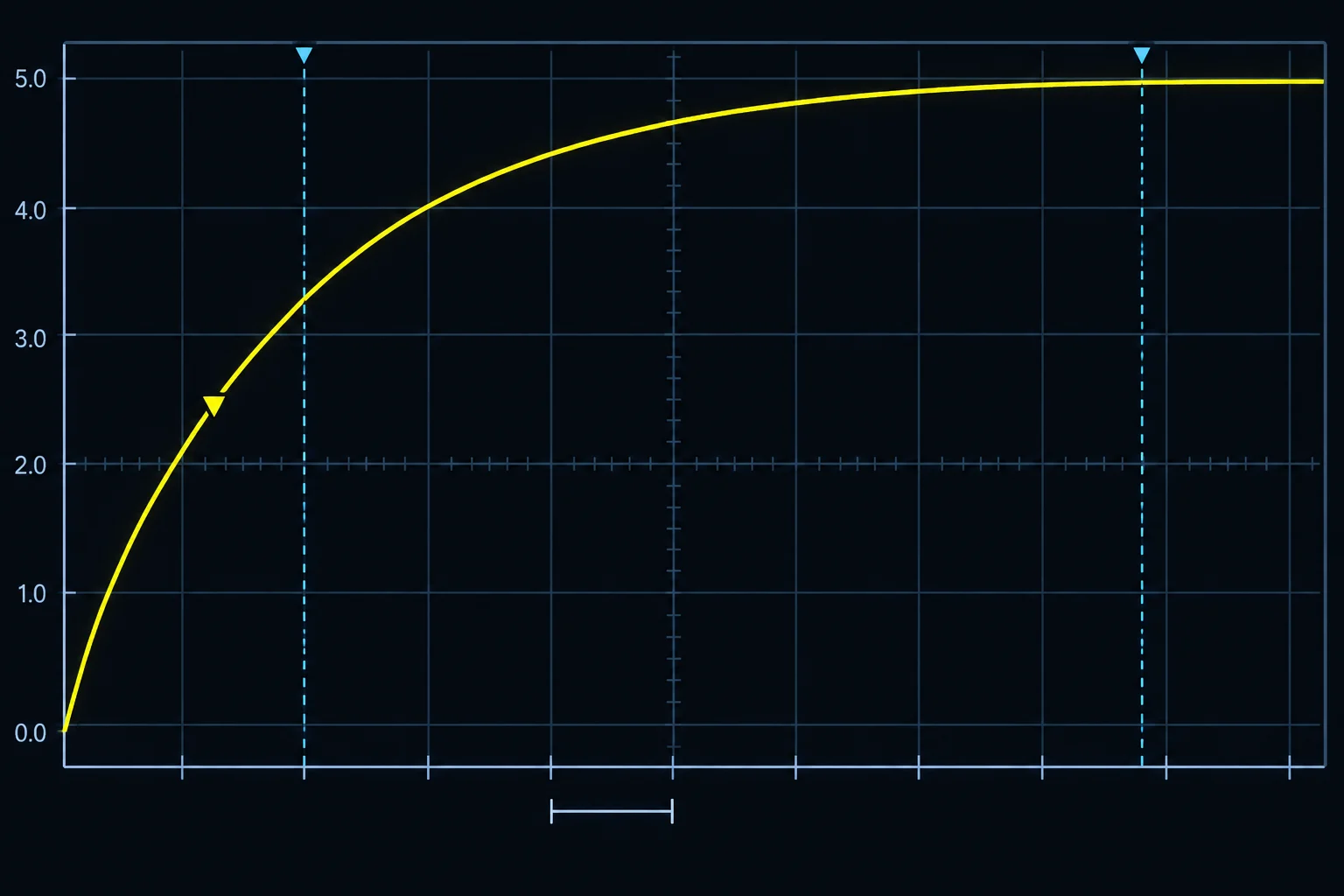

Após a comutação para +5 V, a tensão no capacitor deve subir de perto de 0 V e se aproximar gradualmente de 5 V. Em aproximadamente 1τ, ou 100 ms, ela percorre cerca de 63% da mudança; em aproximadamente 5τ, ou 500 ms, fica muito próxima do valor final.

Se a tela permanecer esperando, o evento ainda não ocorreu — ou o disparo não encontrou a borda. Confira primeiro se a aquisição está armada, se a fonte do disparo é o canal correto, se a inclinação é de subida e se o nível está entre os patamares.

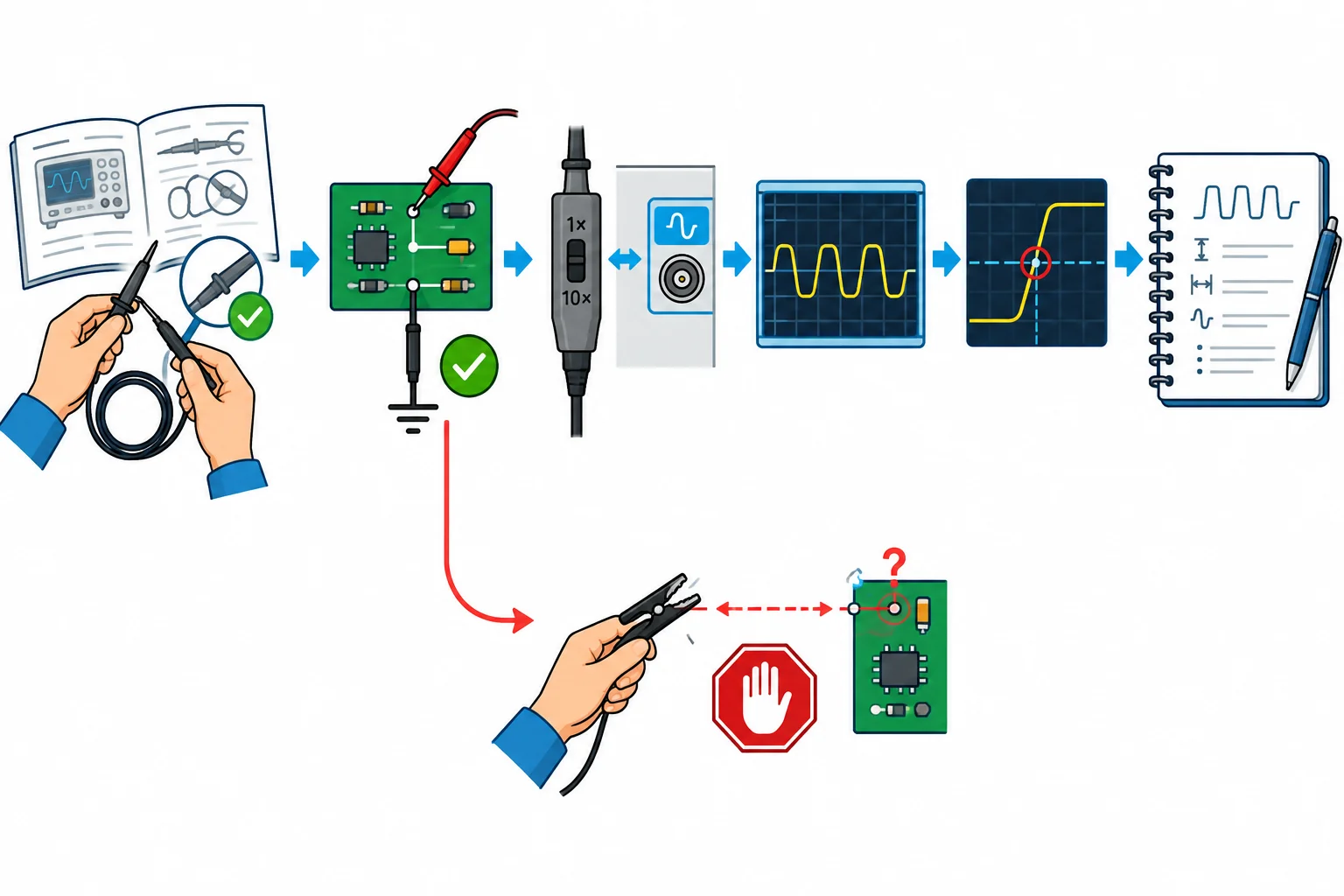

Antes de cada observação, siga a mesma ordem:

1. Confirme no manual os limites da entrada, da ponta e as conexões de referência.
2. Mapeie as referências já conectadas e use apenas um retorno comum cuja compatibilidade foi confirmada.
3. Confira a ponta, o fator configurado no canal e a compensação, quando aplicável.
4. Enquadre o sinal com escalas e posição; use DC quando precisar preservar níveis absolutos.
5. Ajuste o disparo e só então leia tensão, período ou uma captura.
6. Registre conexões, ajustes, resultado e limitações.

Se um limite, um acessório ou um caminho de referência for desconhecido, a decisão correta é não conectar. Não use uma ligação experimental para descobrir o que acontece.

Escolha somente uma rota compatível com seu equipamento, a documentação e as conexões confirmadas. Não é necessário realizar as duas. Se não houver equipamento compatível, use a rota como análise de tela e deixe isso explícito no registro.

Não atribua automaticamente uma discrepância ao circuito. Uma amplitude errada pode indicar fator físico da ponta diferente do fator do canal. Uma resposta arredondada ou com picos pede a verificação de carregamento e compensação. Uma carga RC que parece retornar ao centro da tela pode estar sendo vista em AC. Uma tela instável, parada ou sem nova captura pode resultar de fonte, nível ou inclinação de disparo inadequados.

Registre a discrepância como hipótese e confira a configuração antes de alterar qualquer conexão.
