Amplitude, frequência, fase e valor eficaz

Um sinal periódico repete o mesmo desenho após um intervalo fixo de tempo. No gráfico, o eixo horizontal mostra o tempo e o eixo vertical mostra a tensão instantânea em relação à referência de 0 V.

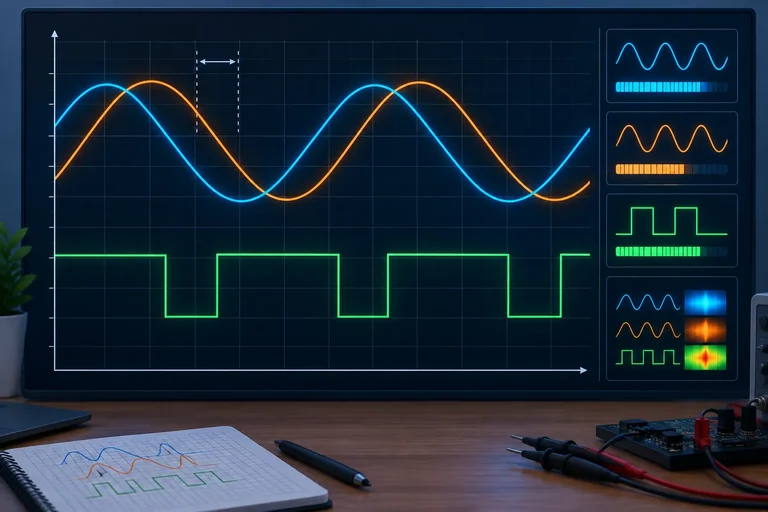

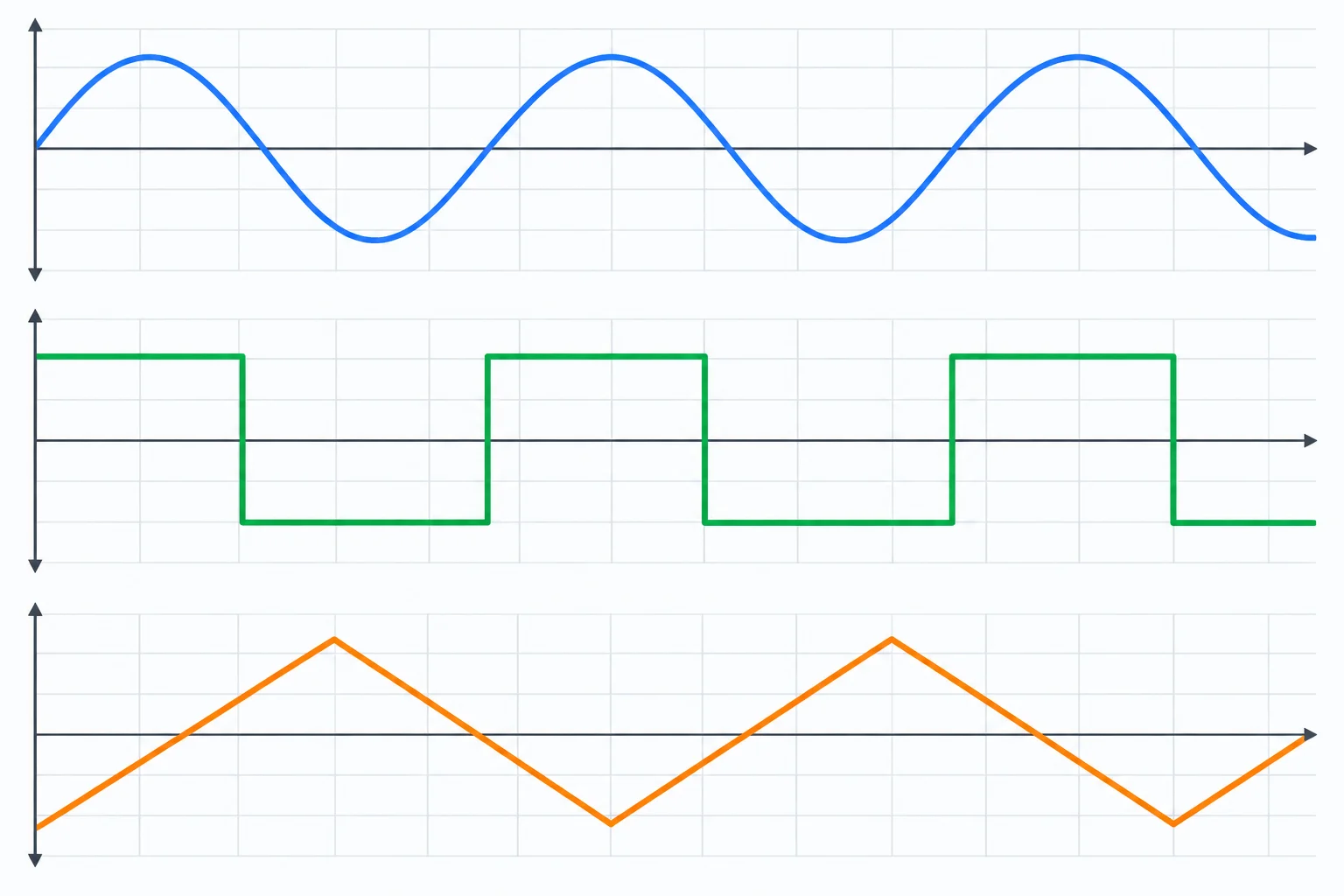

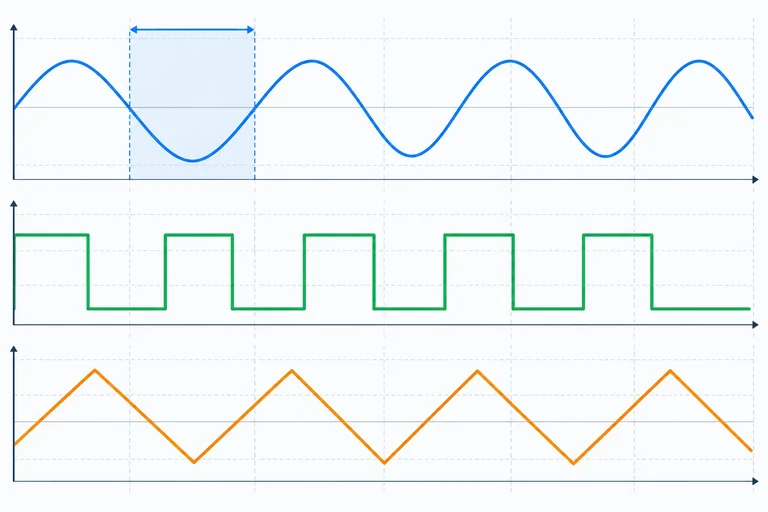

Você pode reconhecer a forma sem usar equações:

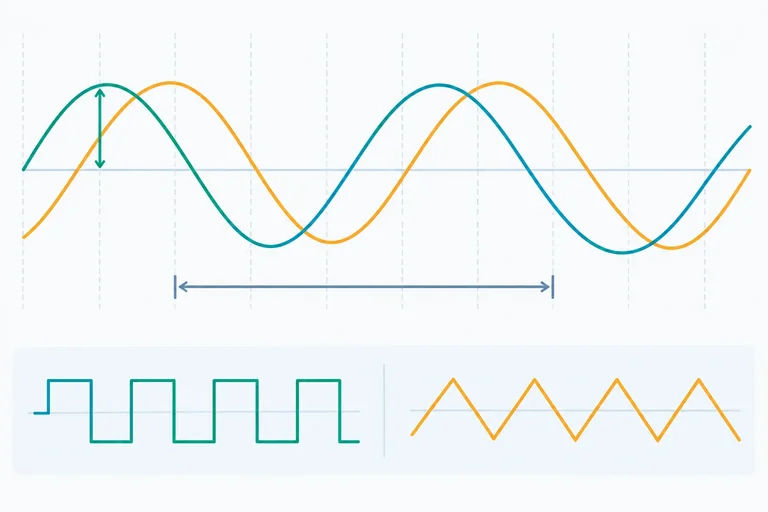

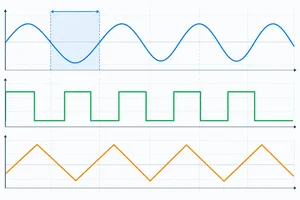

• Senoidal: curva suave, com subidas e descidas arredondadas.
• Retangular: alterna entre níveis planos com transições rápidas.
• Triangular: sobe e desce em linhas inclinadas e retas.

Nesta etapa, observe a forma e a repetição. Os valores de tensão e de tempo ajudam a localizar os pontos, mas cálculos de amplitude, média e frequência virão depois.

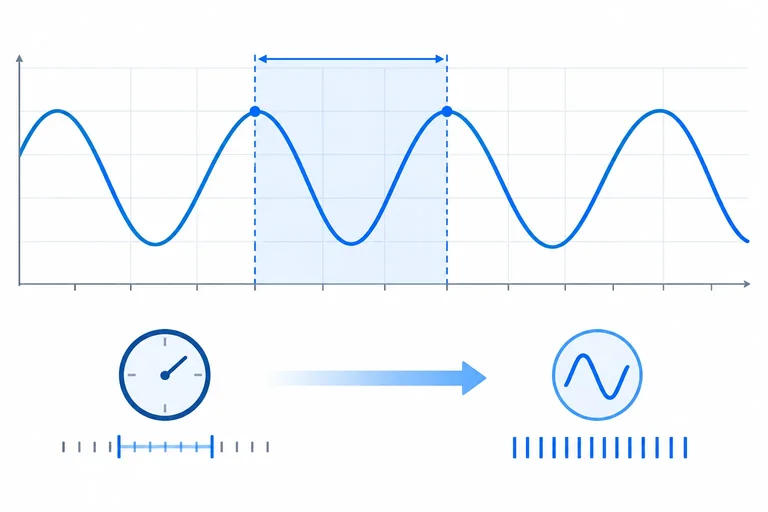

Um ciclo completo é o menor trecho de sinal que, ao se repetir, reconstrói toda a forma de onda.

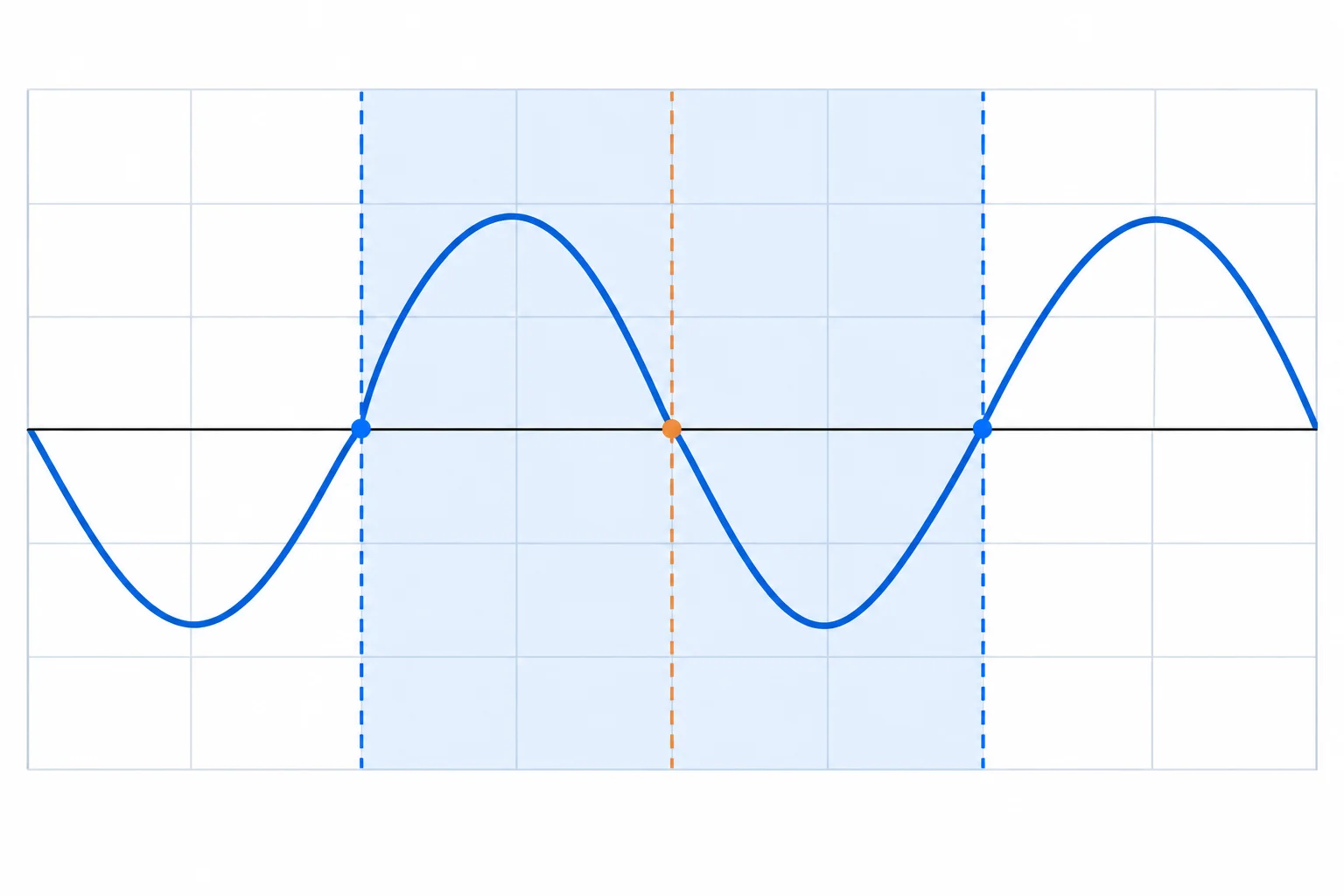

Para marcar seus limites, escolha dois eventos equivalentes consecutivos. Eles precisam ter a mesma posição no desenho e o mesmo sentido de variação. Por exemplo, em uma senoide, use dois cruzamentos consecutivos de 0 V que ocorram subindo; ou dois picos positivos consecutivos.

Um cruzamento subindo e o cruzamento seguinte descendo não delimitam um ciclo inteiro: entre eles há apenas metade da repetição.

Associe cada descrição ao tipo de forma de onda correspondente.

Uma senoide cruza a linha de 0 V subindo em 0 ms. Em 2 ms, ela cruza 0 V descendo. Em 4 ms, cruza 0 V subindo novamente.

Qual intervalo representa um ciclo completo?

Média temporal em um ciclo

O valor médio de um sinal é a média de suas tensões ao longo de um período completo. Ele informa onde o sinal fica “centrado” no tempo.

Esse valor também é chamado de componente contínua do sinal:

• média positiva → componente contínua positiva;
• média negativa → componente contínua negativa;
• média zero → não há componente contínua.

Não confunda componente contínua com sinal que não varia. Um sinal pode subir e descer e, ainda assim, ter média diferente de zero.

Simetria revela a média

Em uma senoide ideal ou onda triangular ideal, observe o ciclo completo:

• partes iguais acima e abaixo de 0 V se cancelam → média 0 V;

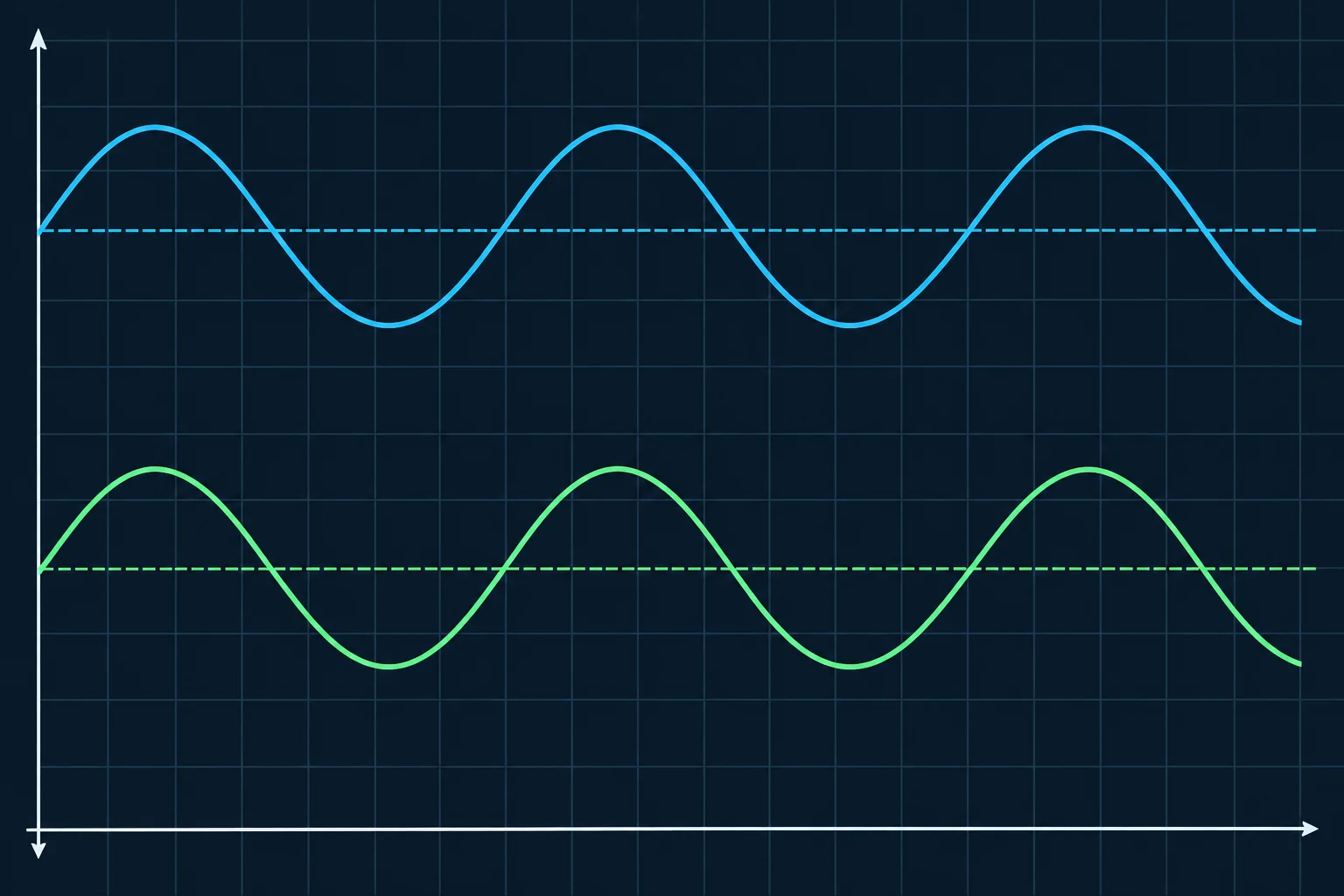

• se toda a forma estiver deslocada para cima em 2 V, sua média será +2 V;
• se estiver deslocada para baixo em 1 V, sua média será −1 V.

A simetria deve ser observada em torno da linha média, não necessariamente em torno do zero de referência.

Um sinal que varia no tempo necessariamente tem valor médio igual a zero.

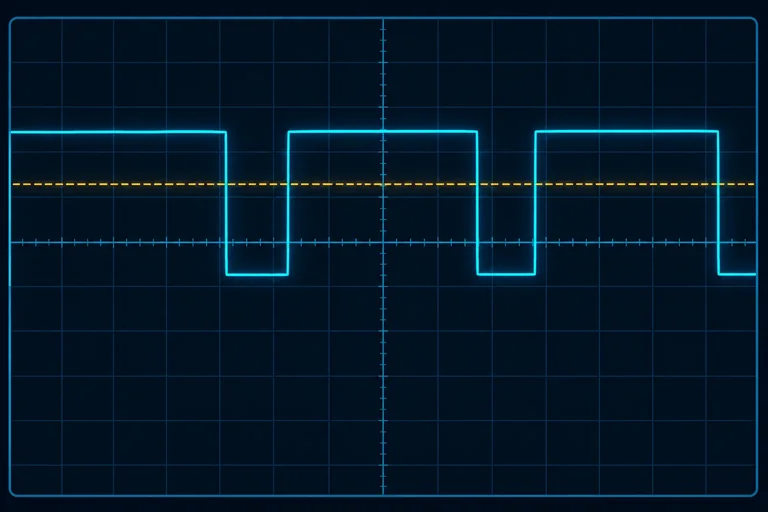

Dois patamares: pese pelo tempo

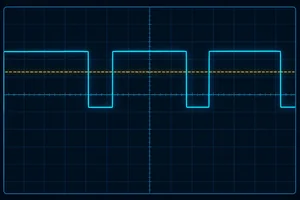

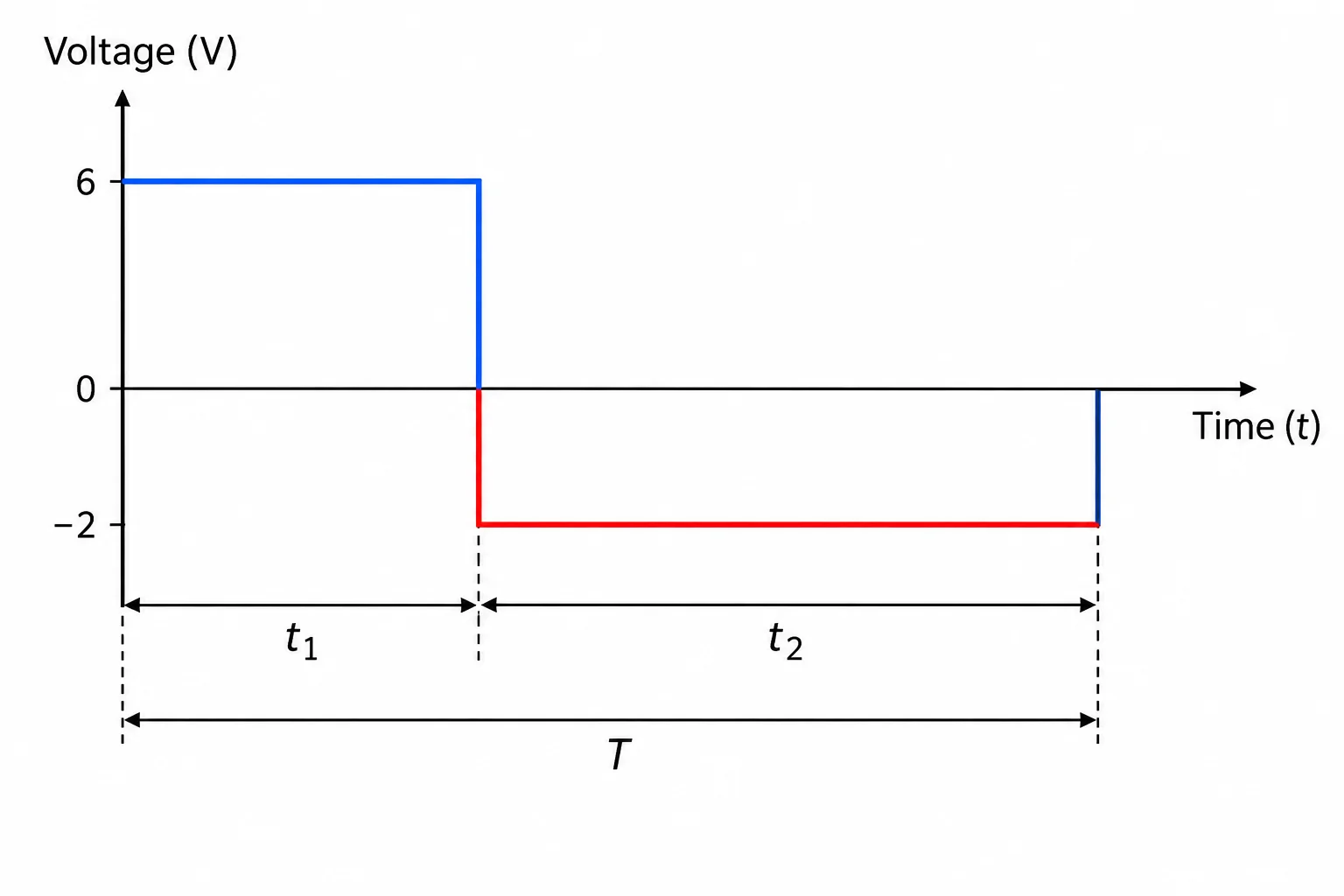

Para um sinal que fica em dois níveis, use a média ponderada pela duração de cada patamar:

V_médio = (V₁ × t₁ + V₂ × t₂) / T

com T = t₁ + t₂.

Use os níveis com seus sinais: um nível abaixo de zero entra como valor negativo. A média aritmética simples, (V₁ + V₂)/2, só funciona quando os dois níveis duram o mesmo tempo.

Durante um período de 8 ms, um sinal fica em +5 V por 6 ms e em −1 V por 2 ms. Calcule seu valor médio.

• Média é calculada em um ciclo completo.
• A componente contínua é igual ao valor médio.
• Simetria em torno de zero implica média nula.
• Em patamares de durações diferentes, cada nível contribui conforme o tempo em que permanece ativo.

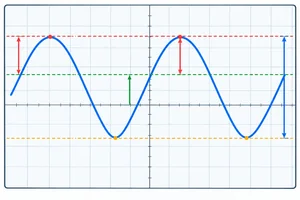

Extremos são lidos em relação ao zero de referência do eixo vertical:

• V_máx: maior tensão atingida.
• V_mín: menor tensão atingida.
• V_pp: distância vertical total entre os extremos.

A relação é:

V_pp = V_máx − V_mín

Por exemplo, se um sinal vai de −2 V a +6 V, então V_pp = 6 − (−2) = 8 V. O sinal pode ter máximo positivo mesmo que sua variação esteja centrada acima de zero.

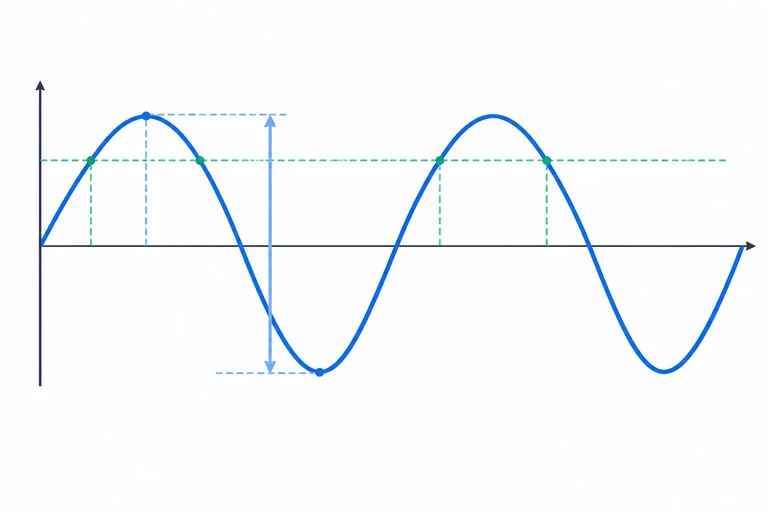

A amplitude A descreve o tamanho da variação em torno do valor médio; ela não é, necessariamente, o maior valor em relação a zero.

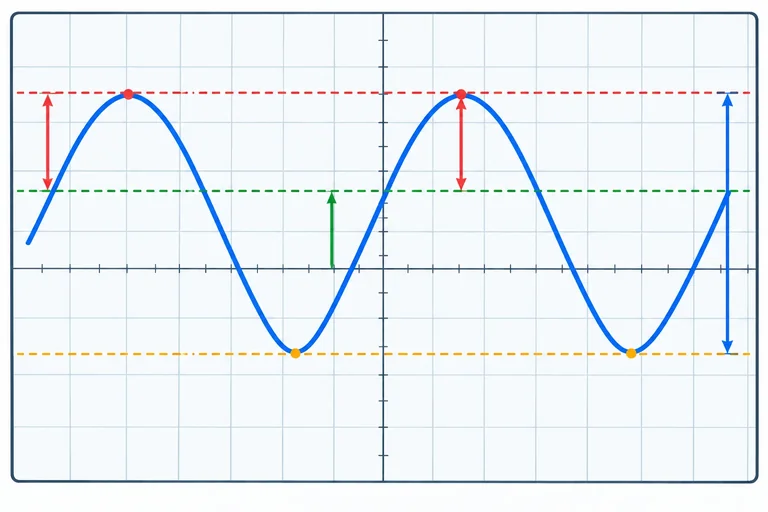

Quando o sinal é simétrico em torno da média:

A = V_máx − V_médio = V_médio − V_mín = V_pp/2

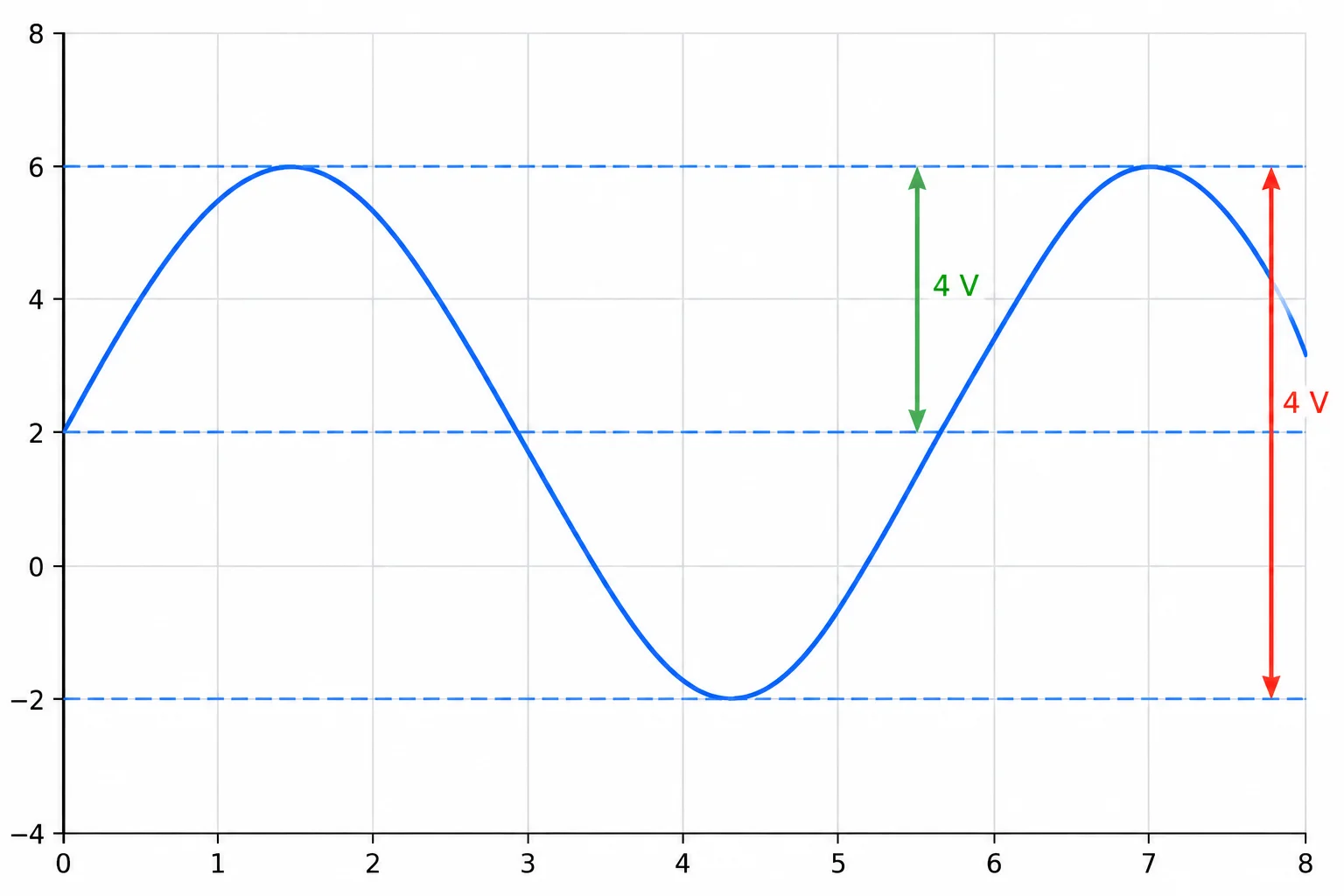

No exemplo: V_máx = 6 V, V_mín = −2 V e V_médio = 2 V.

• V_pp = 6 − (−2) = 8 V
• A = 6 − 2 = 4 V

Portanto, 6 V é o máximo, enquanto 4 V é a amplitude.

Se os extremos não estiverem igualmente distantes do valor médio, não conclua automaticamente que A = V_pp/2.

Exemplo: um sinal tem média de +1 V, máximo de +5 V e mínimo de 0 V.

• Excursão acima da média: 5 − 1 = 4 V
• Excursão abaixo da média: 1 − 0 = 1 V
• V_pp = 5 − 0 = 5 V

Nesse caso, V_pp/2 = 2,5 V, mas esse valor não é nem a excursão superior nem a inferior. Descreva as duas excursões ou informe claramente a referência da medida.

Associe cada medida à descrição correta para a senoide do exercício anterior.

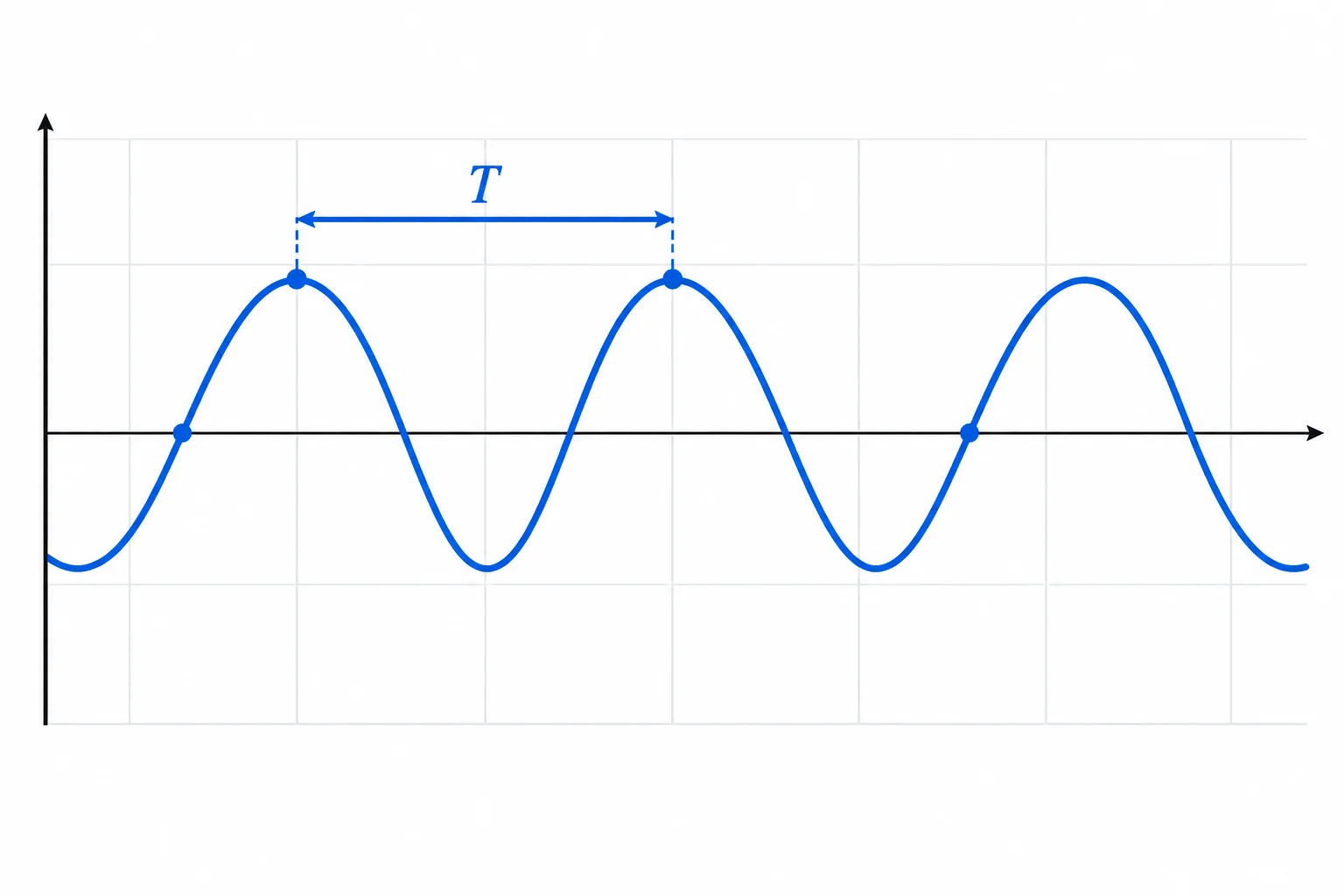

Um período, indicado por T, é o tempo necessário para a forma de onda completar um ciclo e voltar ao mesmo estado. No gráfico, meça entre dois eventos equivalentes consecutivos: por exemplo, dois picos ou dois cruzamentos do mesmo nível no mesmo sentido.

Frequência, indicada por f, é a quantidade de ciclos por segundo. Sua unidade é o hertz (Hz): 1 Hz = 1 ciclo por segundo.

As relações entre período e frequência são inversas:

f = 1/T
T = 1/f

Para aplicar diretamente essas relações, use T em segundos e obtenha f em hertz. Converta prefixos antes do cálculo:

• 1 ms = 0,001 s = 10⁻³ s
• 1 µs = 0,000001 s = 10⁻⁶ s

Uma forma de onda tem picos consecutivos separados por 250 µs. Complete a frequência em hertz: f = ____ Hz.

Fase: posição relativa dentro do ciclo

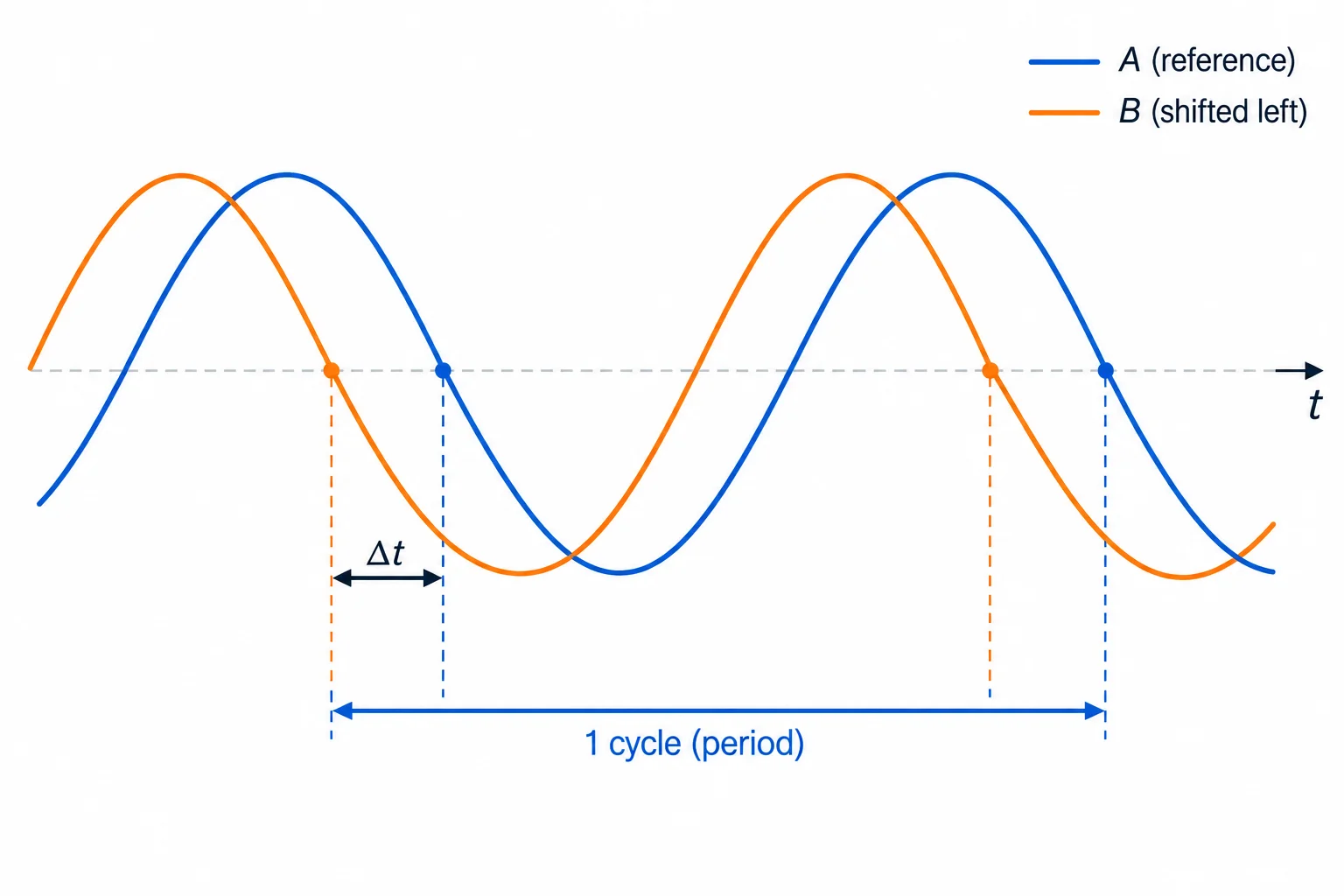

Quando duas senoides têm o mesmo período (portanto, a mesma frequência), podemos comparar em que ponto do ciclo cada uma está. Essa comparação é a fase relativa.

Primeiro, escolha uma delas como referência. Neste step, ela será o sinal A. Compare eventos equivalentes — por exemplo, o cruzamento da linha média no sentido crescente.

• O sinal B cruza antes de A: B está adiantado em relação a A.
• O sinal B cruza depois de A: B está atrasado em relação a A.

A comparação só faz sentido aqui porque os dois sinais têm a mesma frequência.

Um ciclo completo corresponde a 360°. Se o deslocamento temporal entre os eventos equivalentes é Δt e o período é T, o módulo da defasagem é:

|φ| = 360° × |Δt| / T

O cálculo fornece apenas o tamanho da defasagem. Para dizer se é adiantamento ou atraso, observe qual evento acontece primeiro em relação ao sinal de referência.

Use sempre eventos do mesmo tipo: dois picos, ou dois cruzamentos da média em subida. Não compare um pico de um sinal com uma passagem pela média do outro.

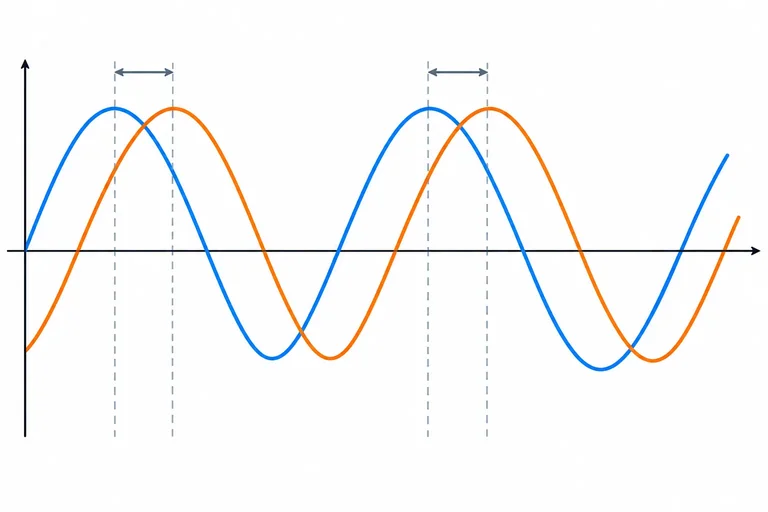

Considere duas senoides de mesmo período, com A como referência. O período é T = 12 ms. O cruzamento crescente de B ocorre 3 ms depois do cruzamento crescente de A.

Complete o módulo da defasagem em graus.

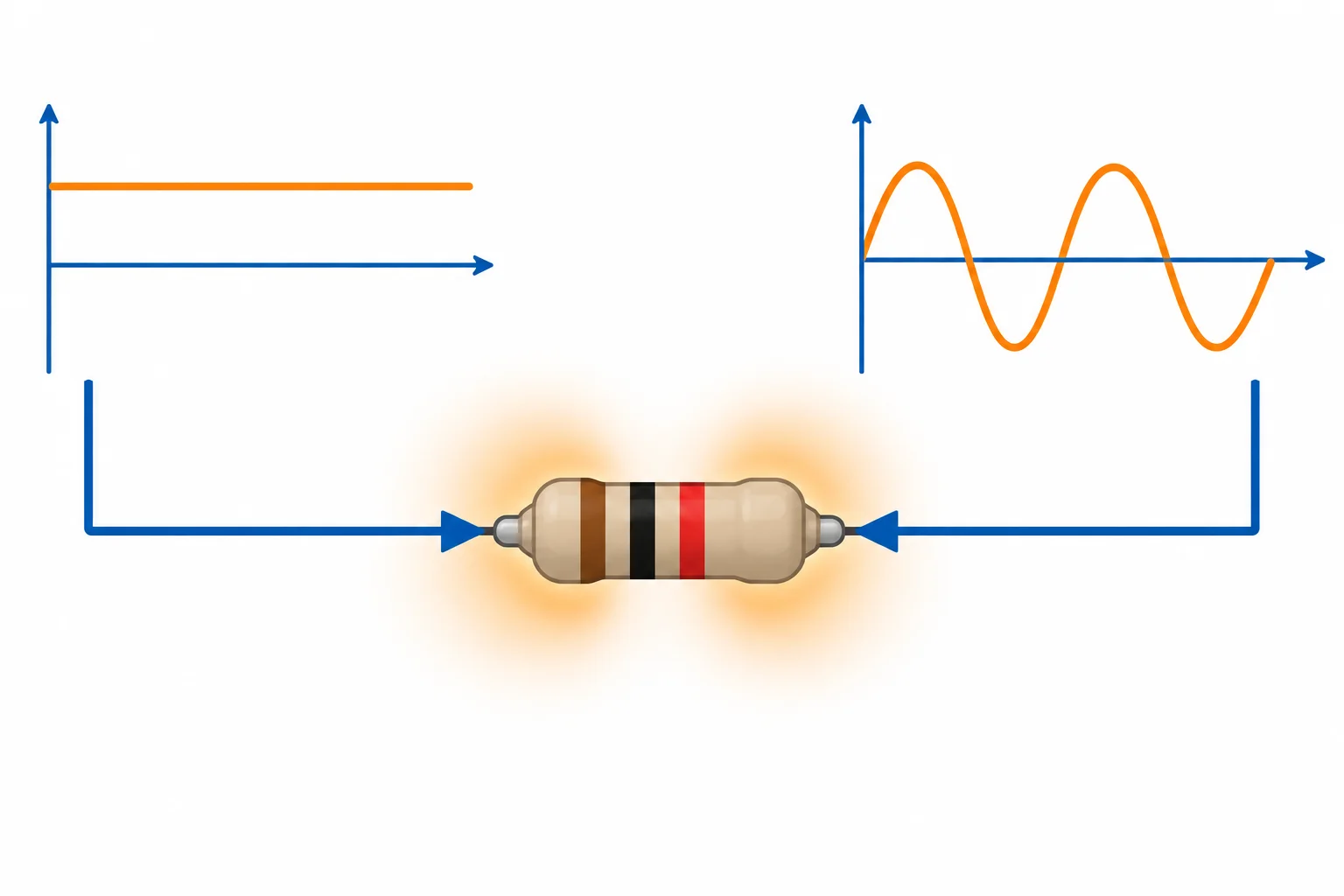

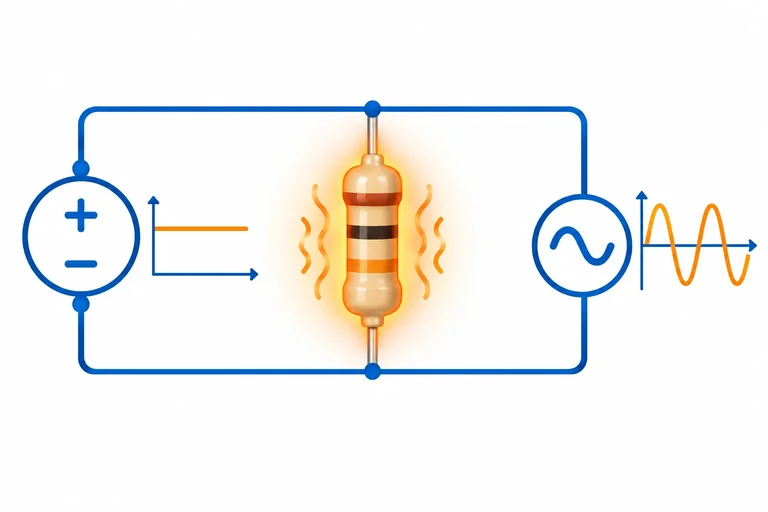

Valor eficaz, ou RMS, é a tensão contínua que produziria a mesma potência média em um mesmo resistor de resistência constante que um sinal variável produz.

Para comparar a dissipação em um resistor, use:

P_média = V_ef² / R

Assim, dois sinais podem ter o mesmo valor máximo e ainda aquecer o resistor de maneiras diferentes: o que importa para a potência média é o valor eficaz, não apenas o pico nem o valor médio.

A potência em um resistor depende do quadrado da tensão. Por isso, tensões positivas e negativas contribuem para a dissipação:

• (+3 V)² = 9 V²
• (−3 V)² = 9 V²

O sinal negativo desaparece ao elevar ao quadrado. Isso não altera o sinal original; é uma operação usada para avaliar seu efeito de aquecimento.

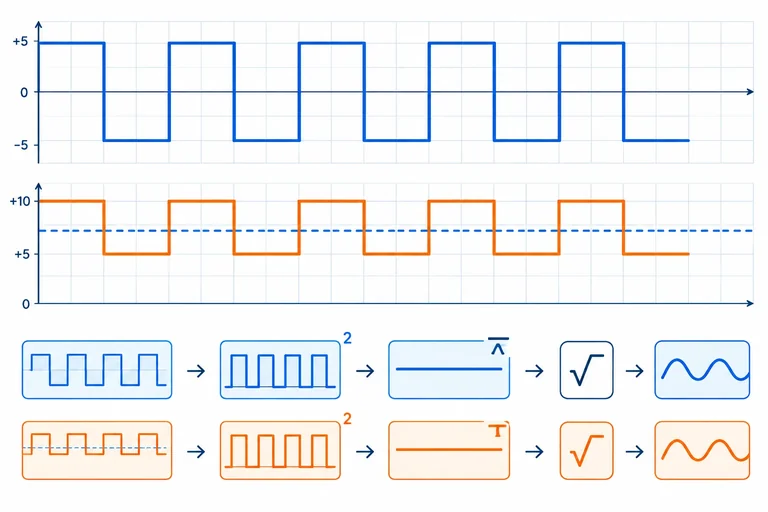

Organize as operações na ordem usada para definir o valor eficaz.

Ao calcular a média simples do sinal, valores positivos e negativos podem se cancelar. Mas, no cálculo eficaz, ambos entram elevados ao quadrado e passam a contribuir positivamente.

Por isso, em geral:

média do quadrado ≠ quadrado da média

Um sinal de média 0 V pode ter valor eficaz diferente de zero e dissipar potência em um resistor.

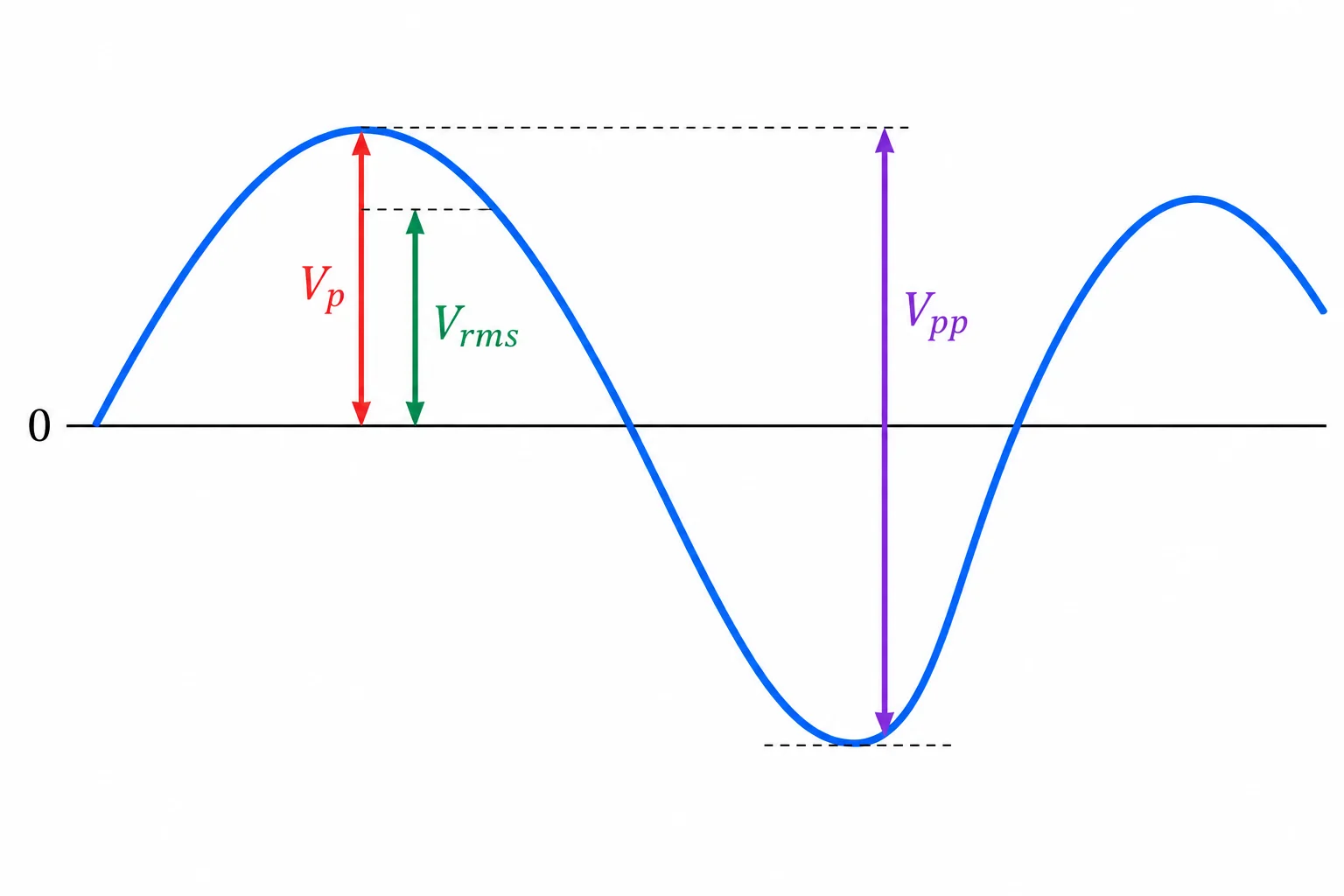

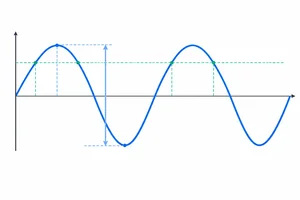

Em uma senoide centrada em zero, o valor eficaz é obtido a partir do pico:

V_ef = V_pico / √2

Como √2 ≈ 1,414, também podemos escrever:

V_ef ≈ V_pico / 1,414

O resultado é menor que o pico. Ele representa a tensão contínua que dissiparia a mesma potência média em um mesmo resistor.

Se o dado disponível for o valor pico a pico, faça a conversão antes:

1. V_pico = V_pp / 2
2. V_ef = V_pico / √2

Juntando as duas etapas:

V_ef = V_pp / (2√2)

Essa relação resumida continua valendo somente para uma senoide centrada em zero.

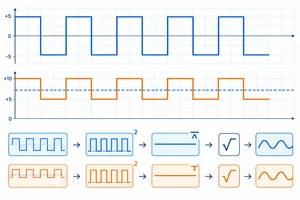

Em um sinal com dois patamares, considere o valor de cada nível e quanto tempo ele permanece ativo. O valor eficaz total vem da sequência já conhecida: quadrado → média temporal → raiz.

\[V_{ef}=\sqrt{\frac{V_1^2\times t_1+V_2^2\times t_2}{T}}\]

com \(T=t_1+t_2\). Use os níveis reais, inclusive o sinal negativo, antes de elevá-los ao quadrado. Depois do quadrado, as duas contribuições ficam positivas.

Caso especial: em uma onda retangular simétrica, os níveis são \(+A\) e \(-A\) pelo mesmo tempo. Como ambos os quadrados valem \(A^2\), resulta \(V_{ef}=A\).

Isso não vale para toda forma de onda: uma senoide centrada em zero com o mesmo pico \(A\) tem \(V_{ef}=A/\sqrt{2}\).

Complete o valor eficaz total do sinal do exemplo.

Agora considere outro sinal: +6 V durante 1 ms e +2 V durante 3 ms.

A média é \((6\times1+2\times3)/4=3\text{ V}\). Ela é a componente contínua. O eficaz total usa os níveis originais: \(\sqrt{(6^2\times1+2^2\times3)/4}=\sqrt{12}\approx3,46\text{ V}\).

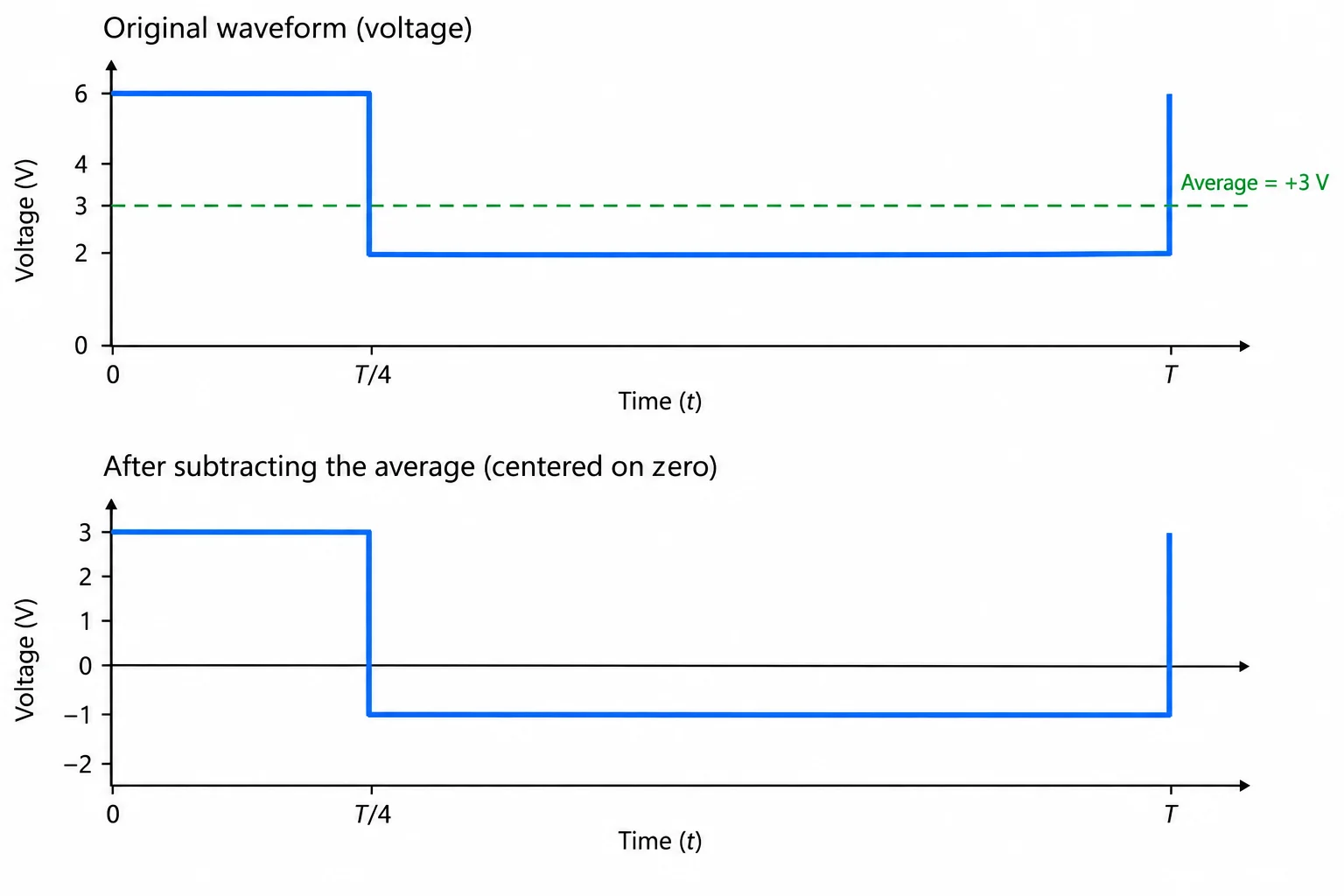

Para achar o eficaz da componente alternada, subtraia 3 V de cada nível: \(+6−3=+3\text{ V}\) e \(+2−3=−1\text{ V}\).

Assim, \(V_{ef,CA}=\sqrt{(3^2\times1+(-1)^2\times3)/4}=\sqrt{3}\approx1,73\text{ V}\).

Portanto: média = 3 V; eficaz total ≈ 3,46 V; eficaz da componente alternada ≈ 1,73 V. Eles descrevem grandezas diferentes. Não some valores eficazes diretamente.

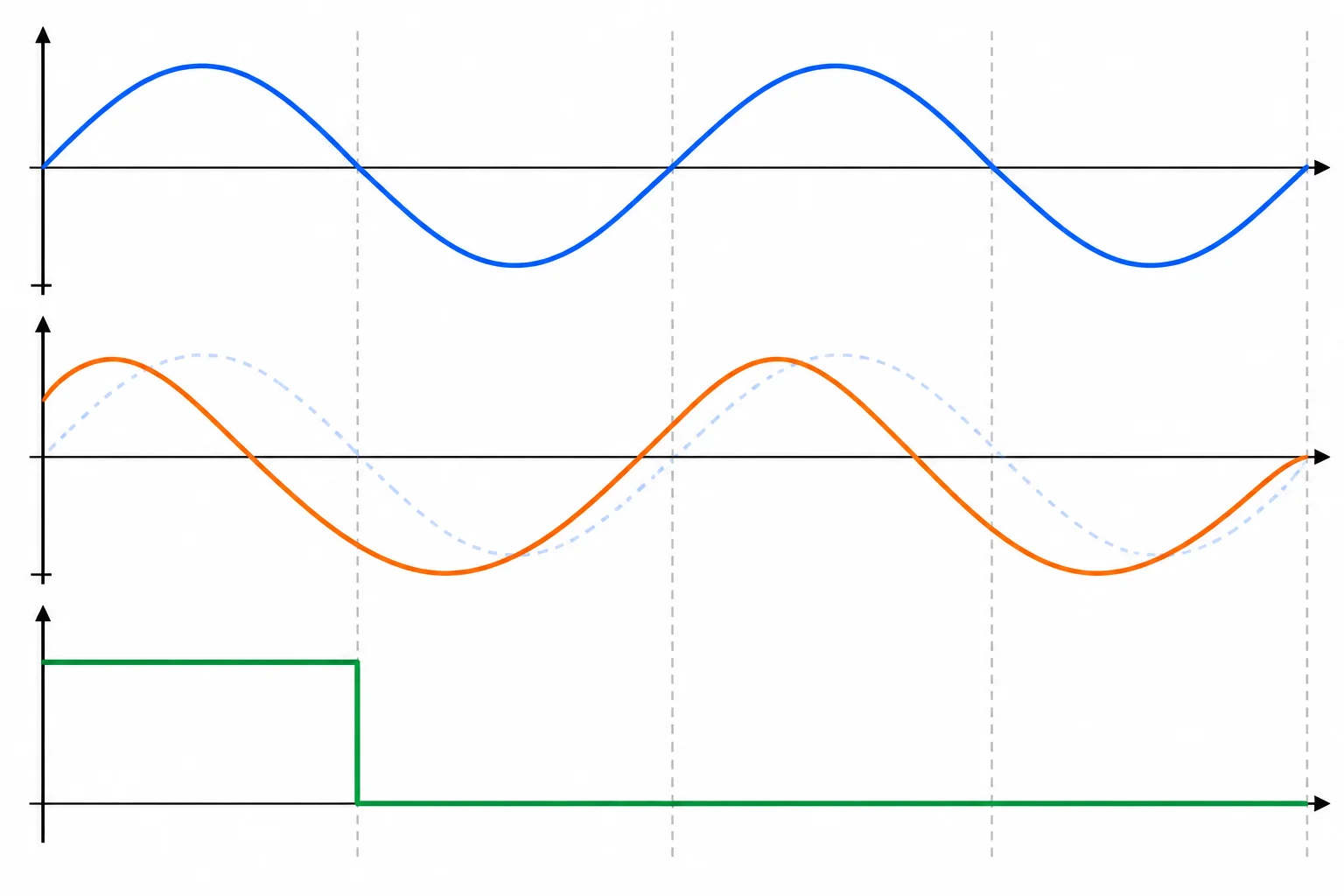

Use este conjunto integrado para revisar a leitura de sinais. A e B são senoides centradas em 0 V e têm o mesmo período. B está deslocado para a esquerda: seus eventos equivalentes ocorrem antes dos de A. C é um sinal retangular com dois patamares.

Leia primeiro a referência de 0 V, depois escolha eventos equivalentes para medir período ou defasagem. Nos patamares, considere tanto o nível quanto a duração.

A e C têm o mesmo valor máximo positivo: +6 V. Para A, que é uma senoide sem componente contínua, Vef = 6/√2 ≈ 4,24 V. Para C, o cálculo por patamares forneceu 3,46 V.

Em um mesmo resistor de resistência constante, a potência média é proporcional a Vef². Portanto, A dissipa mais potência que C, apesar de os dois sinais chegarem ao mesmo pico positivo. Nem o pico isolado nem a média isolada substituem o valor eficaz nessa comparação.
