Passo 1 de 10
Transforme a arquitetura em um plano de energização
Construa um plano rastreável de primeira energização, com etapas, medições e decisões definidas antes de ligar a montagem.
Trilha de aprendizado · Nível 15 · Tutorial 8
Planejar uma primeira energização com critérios de avanço e interrupção e aplicá-la aos blocos montados com componentes e instrumentos próprios.
Transforme a arquitetura em um plano de energização
Construa um plano rastreável de primeira energização, com etapas, medições e decisões definidas antes de ligar a montagem. 2 min
Confirme a prontidão da montagem e da bancada
Inspecione a montagem e a bancada, mapeie todos os caminhos de energia e prepare medições antes de liberar a primeira energização. 3 min
Prepare um firmware inicial com estados definidos
Prepare um firmware mínimo identificável, com estados explícitos antes e após a inicialização, sem criar caminhos de alimentação não previstos. 3 min
Ordene a integração sem alimentar blocos pelos sinais
Mapeie os estados das interfaces e defina uma ordem de integração que evite alimentação indireta por sinais. 3 min
Escolha o limite de corrente para cada etapa
Defina limites de corrente por etapa e use tensão, corrente e duração para decidir entre avançar ou interromper. 2 min
Energize e libere o bloco de alimentação
Execute a primeira etapa de alimentação na menor configuração válida, compare as observações ao plano e documente uma decisão de avanço ou interrupção. 2 min
Verifique sensor e condicionamento por pontos de decisão
Integre TMP36 e MCP6002, compare alimentação, sinais e consumo ao plano e libere a cadeia apenas quando as evidências locais forem coerentes. 3 min
Integre a aquisição e habilite a indicação
Confirme a coerência inicial da aquisição e habilite a indicação de forma rastreável, preservando estados conhecidos e o controle do consumo. 3 min
Trate divergências sem perder a configuração conhecida
Interrompa com segurança, preserve a primeira evidência e retome a investigação sem perder a configuração conhecida. 2 min
Aplique o plano e encerre com uma decisão fundamentada
Conclua uma primeira energização por blocos com registros de configuração, observações e uma decisão limitada às evidências disponíveis. 4 min
Passo 1 de 10
Construa um plano rastreável de primeira energização, com etapas, medições e decisões definidas antes de ligar a montagem.
Antes de ligar qualquer fonte, transforme a arquitetura em um plano de primeira energização. Ele não é uma lista genérica: vale somente para uma configuração identificada.
Registre, no mínimo:

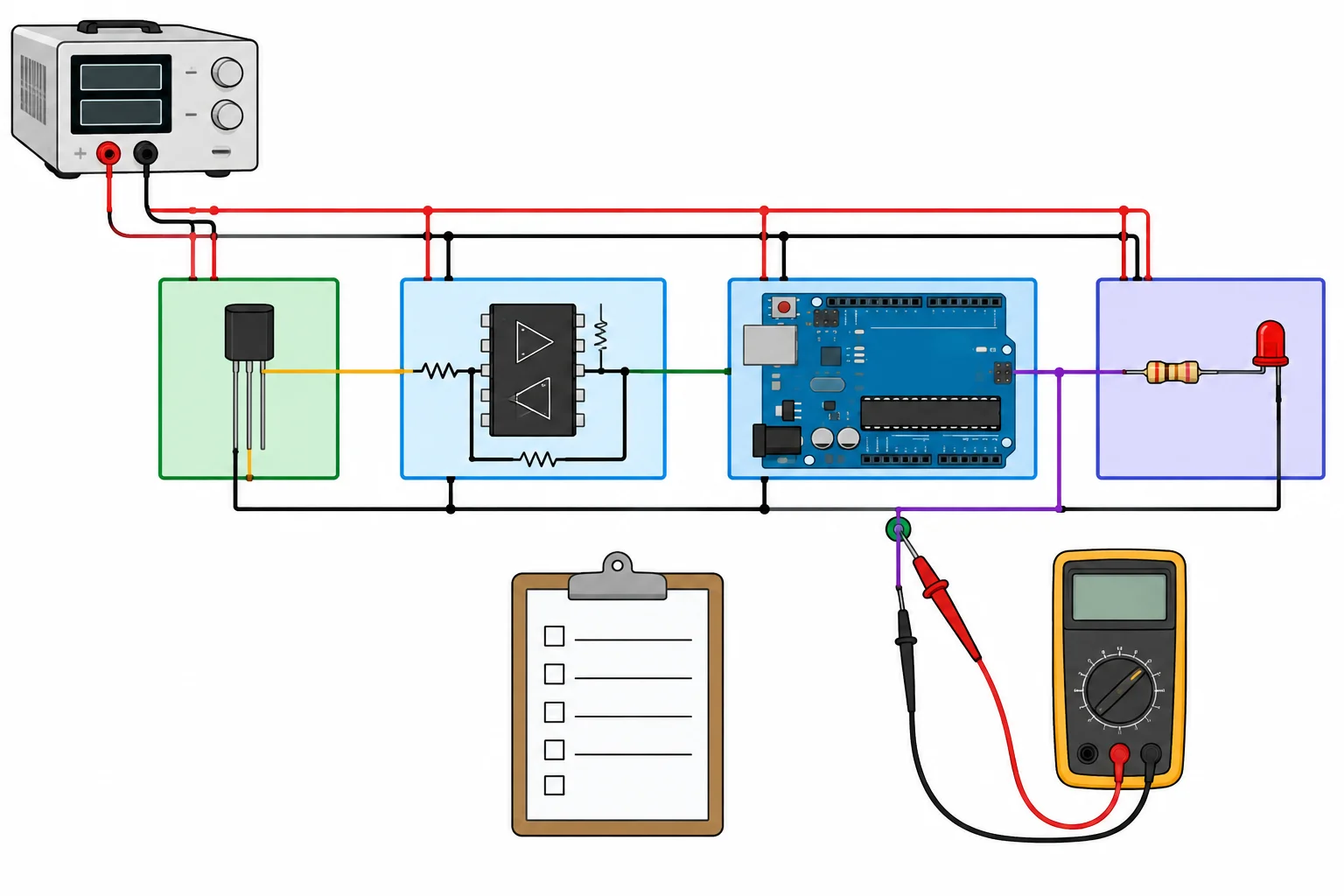

No caso de referência, a configuração pode ser um monitor em 5 V composto por TMP36, MCP6002, Uno R3 e LED com resistor. A montagem pode estar em protoboard ou em outro suporte próprio preparado; não é necessário fabricar a placa para aplicar o plano.
O plano fixa qual conjunto está conectado e o que será observado antes de permitir o próximo bloco.
Cada linha do plano descreve uma etapa de decisão, não apenas uma ação de ligar. Use estes campos:
A referência da medição faz parte do dado: “5 V” sem informar entre quais pontos é um registro incompleto.
Modelo de linhas para o caso de referência. Os números abaixo são exemplos de planejamento; substitua-os pelos valores do seu projeto e dos seus orçamentos.
| Etapa/configuração | Medição | Esperado e janela | Interromper se / decisão |
|---|---|---|---|
| E1: fonte + bloco de 5 V | 5 V vs. GND; fonte | Faixa do projeto; estabilizar na janela definida | Fora do limite definido ou instável: interromper |
| E2: adicionar cadeia analógica | Corrente da fonte; saída analógica vs. GND | Incremento coerente com orçamento; janela definida | Consumo ou tensão fora do limite: interromper |
| E3: integrar aquisição | Entrada ADC vs. GND; leitura diagnóstica | Faixa compatível com a configuração; janela definida | Saturação ou incoerência: interromper |
| E4: habilitar indicação | Corrente da fonte; estado do LED | Incremento previsto; janela definida | Resultado fora do limite: interromper |

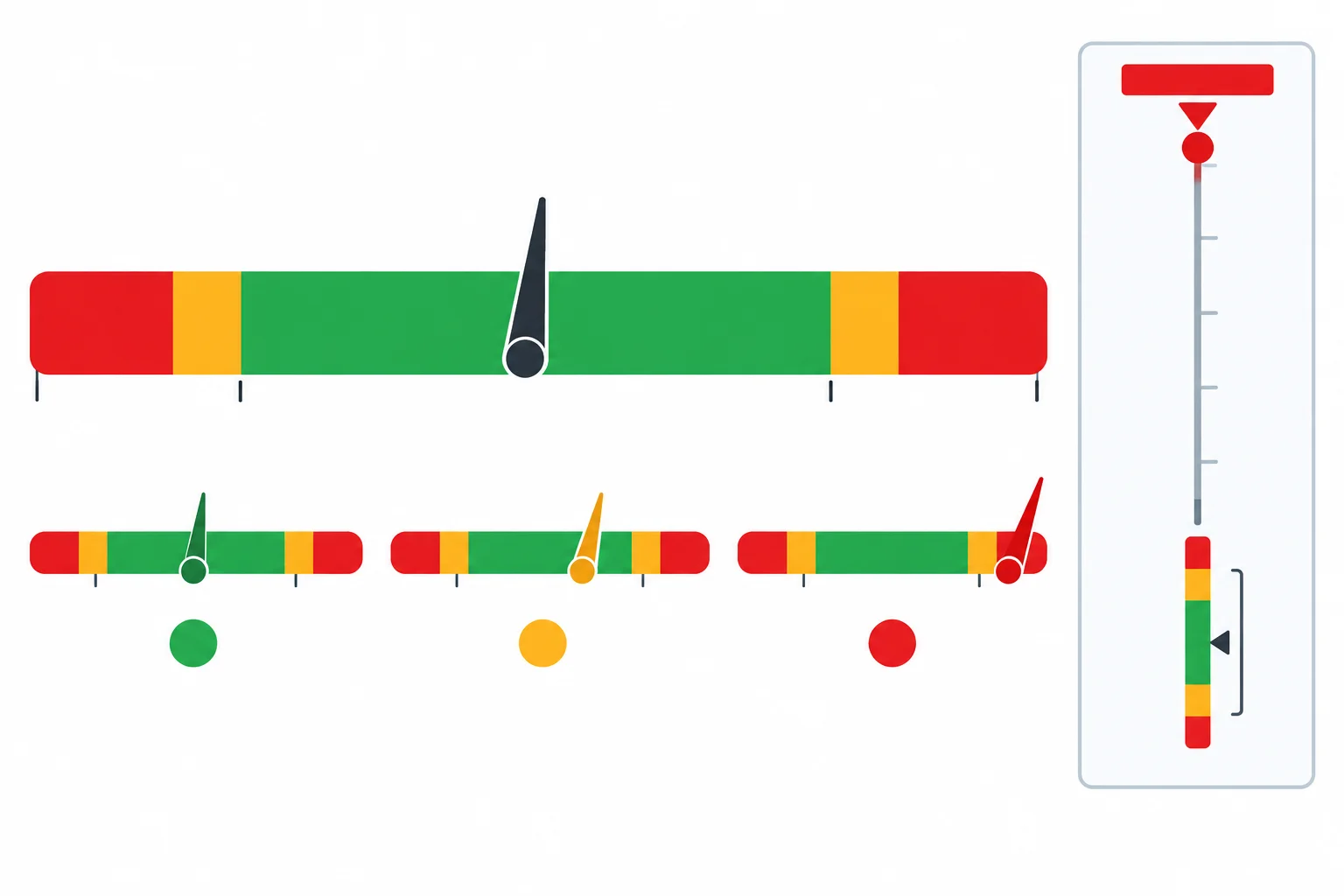

Não confunda três referências diferentes:
Um máximo absoluto da folha de dados protege contra dano em condições extremas; não é alvo de operação nem critério normal de aprovação. Os limites operacionais vêm dos contratos, orçamentos e condições desta etapa.
Planeje a parada pelo limite da etapa, não pelo máximo absoluto do componente.
Dica
Regra de avanço: só acrescente ou habilite o próximo bloco depois de obter evidência da etapa atual durante a janela prevista.

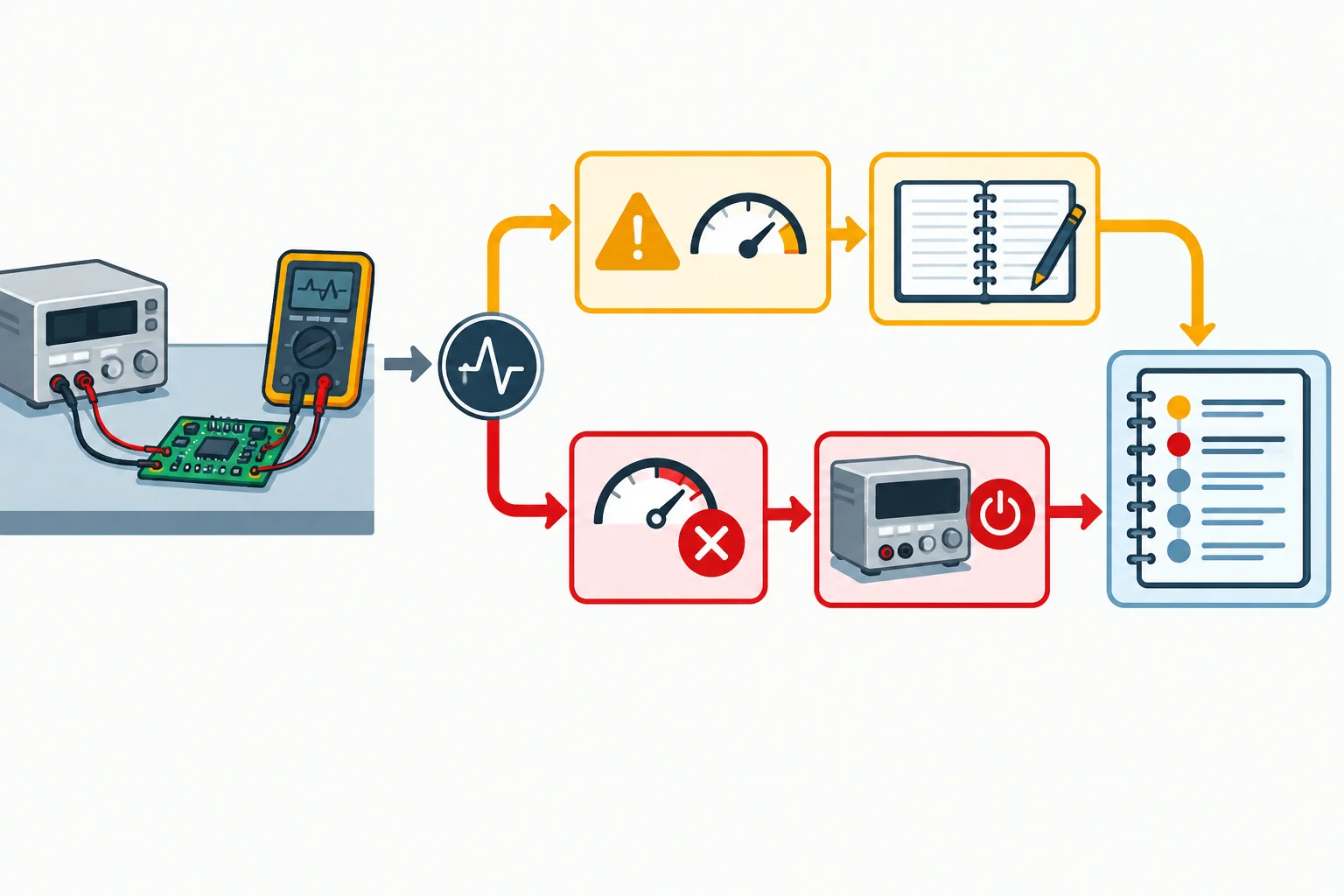

Na primeira condição fora do limite, interrompa a sequência. Não compense elevando limites, alterando ligações ou adicionando blocos enquanto a montagem está energizada. As verificações de prontidão, o limite de corrente e a ordem segura de integração serão detalhados nas próximas etapas do tutorial.
Elabore uma linha do seu plano para a primeira configuração eletricamente válida do seu projeto. Inclua: identificação da configuração, origem de alimentação, blocos conectados, um ponto de medição com referência, instrumento, valor/faixa esperada, janela de observação, limite de interrupção e decisão de avanço.
Mantenha o escopo de bancada: alimentação isolada e limitada, até 12 Vcc, baixa energia e nenhuma intervenção na rede elétrica. Este procedimento não se destina a aplicações críticas.
Escreva pelo menos 180 caracteres (0/180).
Passo 2 de 10
Inspecione a montagem e a bancada, mapeie todos os caminhos de energia e prepare medições antes de liberar a primeira energização.

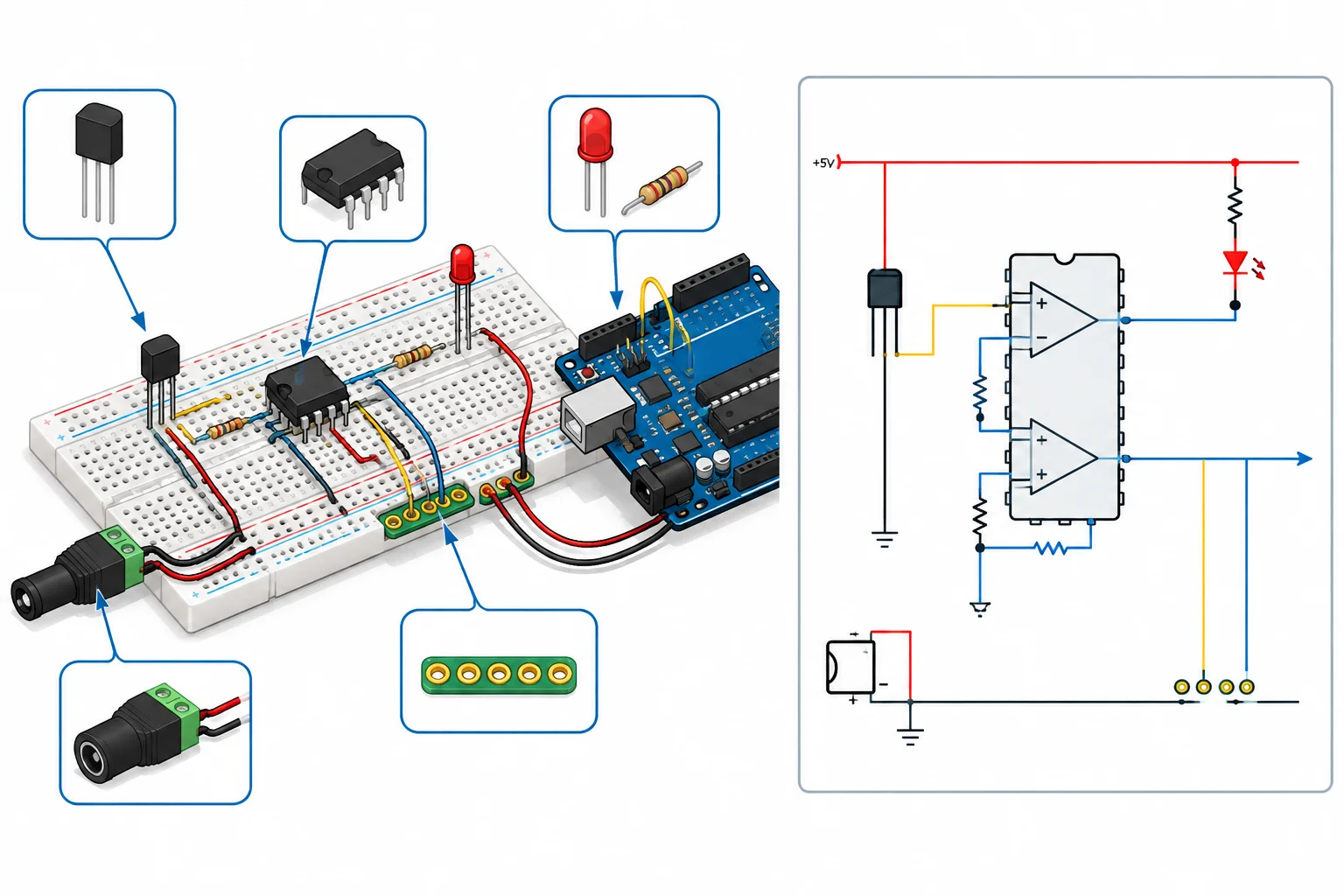

Antes de energizar, confirme que a configuração física é a mesma identificada no plano: esquema/versão, componentes montados, valores, orientação de encapsulamentos, conectores e pontos de teste acessíveis. Um plano correto não compensa uma montagem diferente dele.
Compare cada elemento físico com a configuração documentada, incluindo orientação e acesso para a medição.
Dica
Faça essa conferência com todas as fontes desconectadas. A inspeção é uma evidência de prontidão; ela não demonstra ainda que o circuito funcionará como previsto.

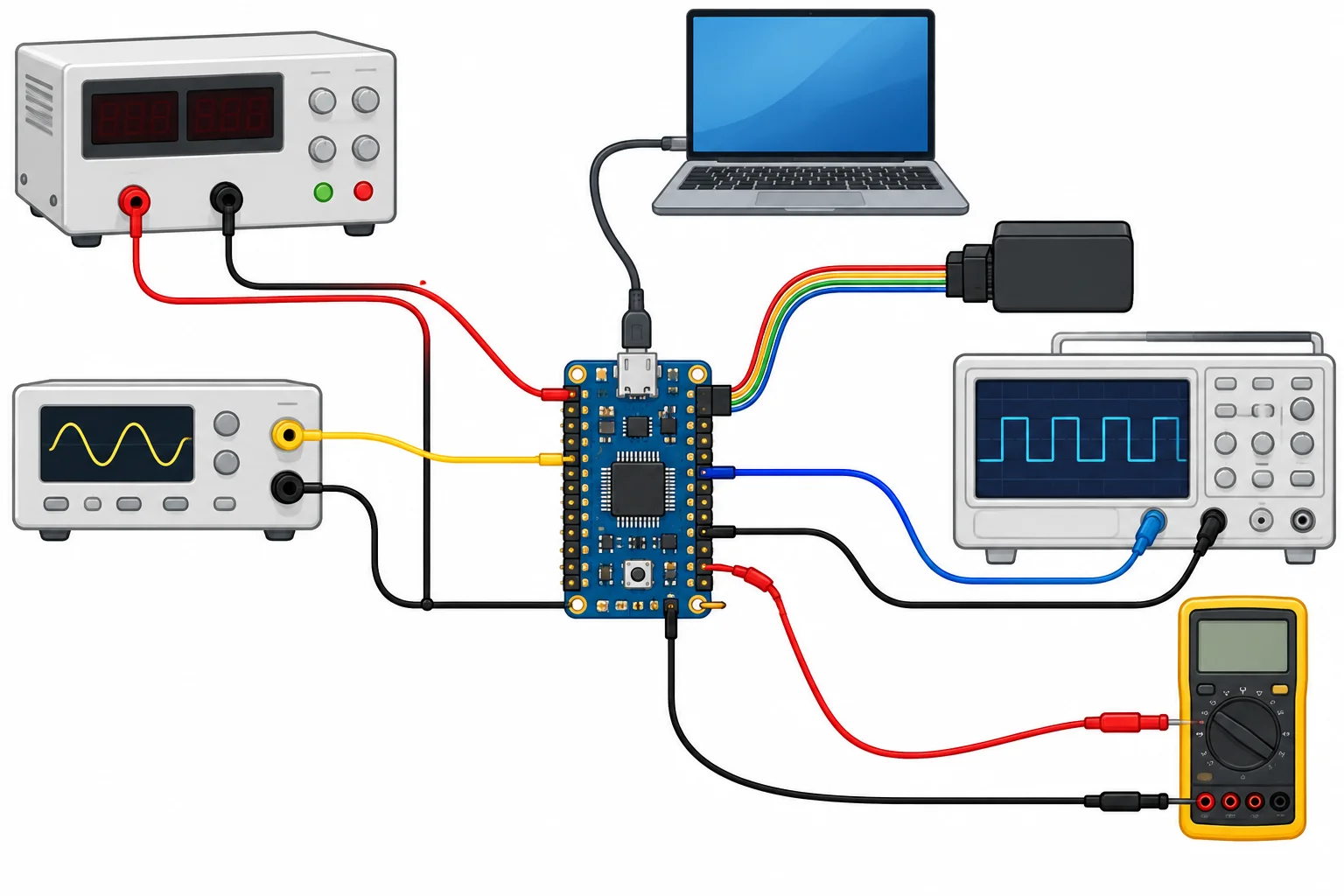

Faça um mapa de todas as formas pelas quais energia pode chegar à montagem. Não considere apenas a fonte principal: USB do computador, programador, sinais externos e conexões de instrumentos podem criar caminhos de alimentação ou de retorno.
Cada cabo conectado merece entrar no mapa, inclusive cabos de medição e comunicação.
Atenção
Verifique se as referências dos instrumentos são compatíveis com os pontos que serão medidos e com os retornos previstos. Nunca remova o aterramento de proteção de um instrumento ou da instalação para resolver uma incompatibilidade. Se a referência não estiver clara, não libere a energização.
Com tudo desenergizado, prepare as pontas nos pontos de teste definidos no plano. Posicione-as antes de ligar para não aproximar metal exposto de redes vizinhas durante a energização. Siga o procedimento apropriado da sua montagem para descarregar capacitores antes de tocar ou mudar ligações.
Atenção
Uma verificação de continuidade pode revelar curto, circuito aberto ou ligação inesperada, mas a ausência de continuidade não comprova funcionamento correto. Ela não valida polaridade efetiva, faixa de tensão, inicialização nem comportamento dinâmico.
DRC sem erros é evidência sobre geometria e conectividade no projeto da placa. Ele não confirma componente montado, peça correta, orientação, solda, cabo conectado ou condição segura da bancada. Portanto, DRC aprovado não autoriza sozinho a energização da montagem real.
Associe cada achado à decisão correta para a preparação da primeira energização.
| Achado | Decisão |
|---|---|
| Conector de 5 V confere com esquema, polaridade e ponto de teste estão acessíveis | Liberar a preparação |
| USB está conectado, mas não foi incluído no mapa de entradas de energia | Impedir e esclarecer o caminho |
| DRC sem erros, mas o encapsulamento do amplificador está invertido na montagem | Impedir e corrigir desenergizado |
| Ponta de prova fixada no ponto planejado e retorno confirmado | Liberar a preparação |
Qual achado impede a energização mesmo que o DRC não apresente erros?
Passo 3 de 10
Prepare um firmware mínimo identificável, com estados explícitos antes e após a inicialização, sem criar caminhos de alimentação não previstos.

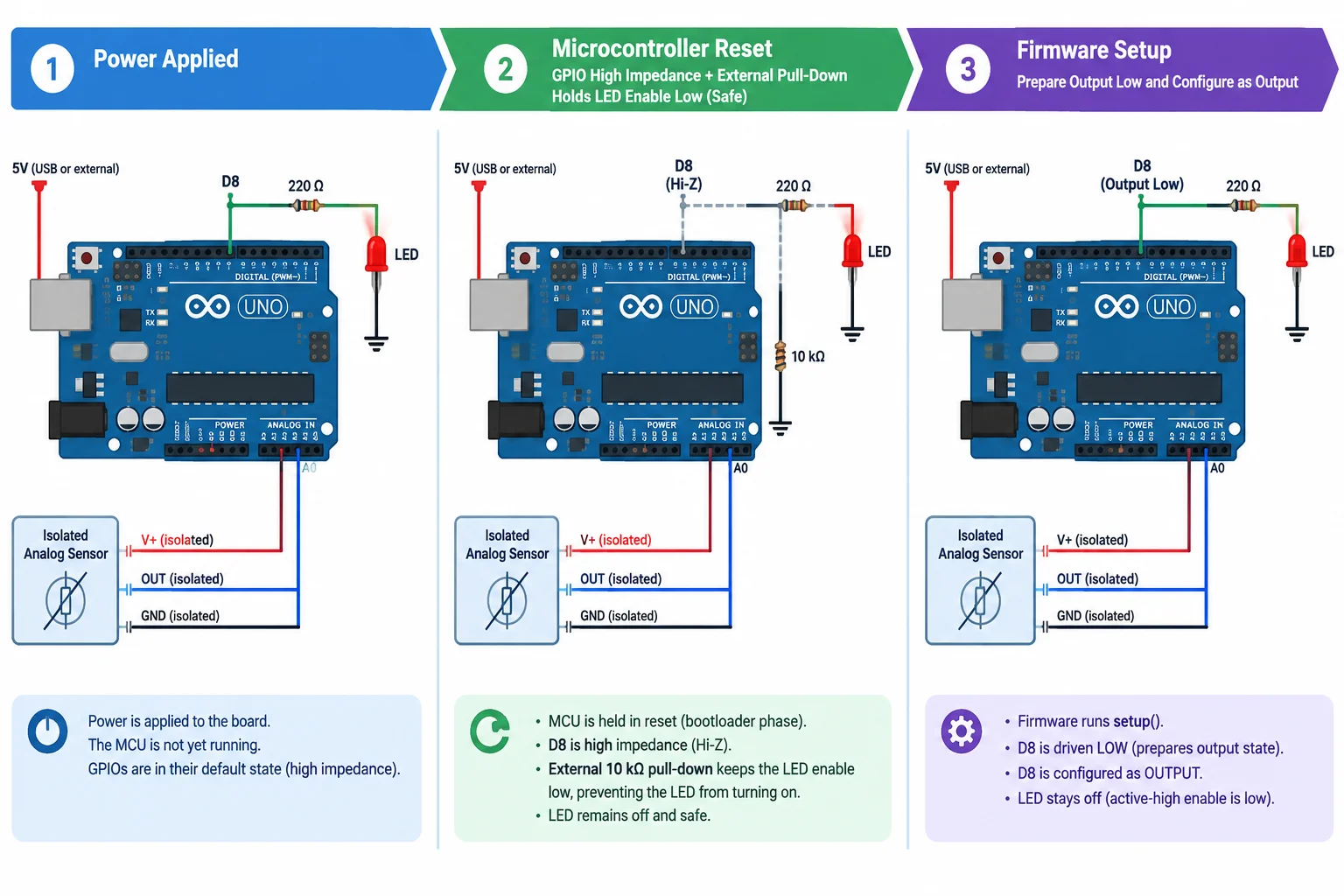

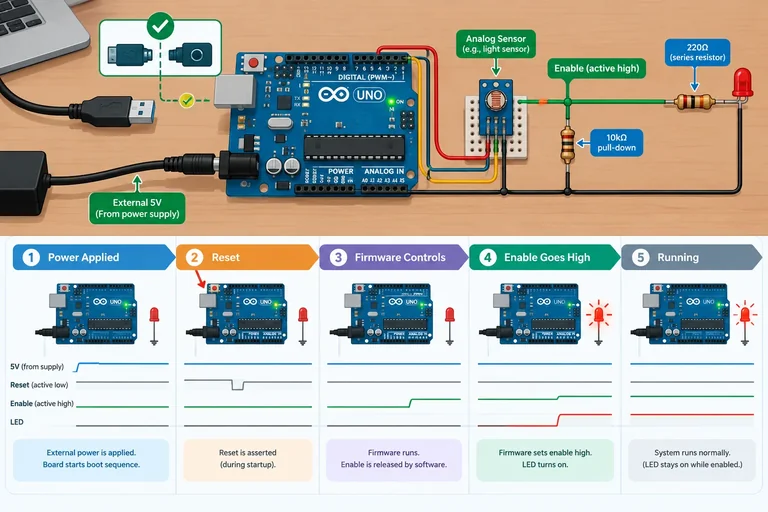

Entre aplicar a alimentação e o programa configurar os pinos, o Uno pode estar em reset e os GPIOs ainda não obedecem à lógica do setup(). Para cada interface, registre dois estados:
No caso de referência deste step, o LED é ativo em nível alto: nível LOW o mantém apagado e nível HIGH o habilitaria. Se esse LED puder indicar ou habilitar uma função, ele precisa permanecer inativo nos dois intervalos.
Alta impedância no reset não prova segurança: um pull-up externo, um programador ou outra interface pode impor tensão ao nó.
Planeje o estado físico durante o reset e o estado programado depois que o firmware assume os pinos.
Dica
Uma polarização ou habilitação em hardware não substitui o firmware: ela cobre exatamente o período em que o firmware ainda não consegue agir. O firmware deve então configurar explicitamente os estados seguros antes de liberar qualquer função.
Para a configuração de referência, o programa identifica a versão, mantém o LED em D8 desabilitado e faz aquisição diagnóstica em A0. A topologia assumida é: D8 → resistor → LED → GND; portanto, HIGH acenderia o LED e LOW o mantém apagado.
A ordem importa: escreva primeiro o nível inativo no registrador de saída e só então torne o pino uma saída. Assim, o driver do GPIO é habilitado já com o nível seguro preparado.
A UART é apenas diagnóstica. Use-a somente se USB/UART estiver no mapa de energia como caminho autorizado e não acrescentar uma segunda alimentação à montagem.
Firmware mínimo: LED ativo em nível alto, mantido desabilitado; ADC diagnóstico em A0.
// Configuração: Uno R3, ADC A0, LED em D8 ativo em nível alto.
const uint8_t PIN_ADC = A0;
const uint8_t PIN_LED = 8;
const char FW_ID[] = "monitor-inicial v1.0";
void setup() {
// Estado inativo preparado antes de habilitar o driver do GPIO.
digitalWrite(PIN_LED, LOW);
pinMode(PIN_LED, OUTPUT);
pinMode(PIN_ADC, INPUT);
analogReference(DEFAULT); // referência efetiva: AVcc no Uno R3
Serial.begin(115200);
Serial.println(FW_ID);
Serial.println("LED=DESABILITADO; ADC=DIAGNOSTICO");
}
void loop() {
int adcBruto = analogRead(PIN_ADC);
Serial.print("ADC_A0=");
Serial.println(adcBruto);
delay(500);
}monitor-inicial v1.0 LED=DESABILITADO; ADC=DIAGNOSTICO ADC_A0=512 ADC_A0=511 ADC_A0=512
O valor de ADC_A0 depende da tensão realmente presente em A0. O identificador e o formato das mensagens devem coincidir com o código gravado.
Atenção
Antes de gravar ou trocar cabos, desenergize, remova todas as fontes e siga o procedimento de descarga aplicável. Só então altere conexões. USB e programador podem fornecer energia ou aplicar sinais; não os conecte a blocos desligados sem que a interface preveja isolamento ou energização compatível.
No plano, associe este firmware à versão da montagem e registre: FW_ID, pinos usados, referência ADC e funções deliberadamente desabilitadas. Uma comunicação serial ativa não autoriza alimentar simultaneamente o conjunto por outra fonte.
Complete as duas chamadas que mantêm o LED ativo em nível alto apagado antes de configurar D8 como saída. Este cuidado vale a partir do momento em que o firmware começa a executar; a garantia durante reset continua dependendo da interface física.
Preencha as chamadas na ordem segura.
void setup() {
;
;
}Antes de o setup() executar, qual medida realmente pode manter uma linha de habilitação ativa em nível alto no estado inativo, se o bloco não pode ser habilitado durante reset?
Qual é a medida adequada para manter a linha ativa em nível alto desabilitada durante reset?
Passo 4 de 10
Mapeie os estados das interfaces e defina uma ordem de integração que evite alimentação indireta por sinais.

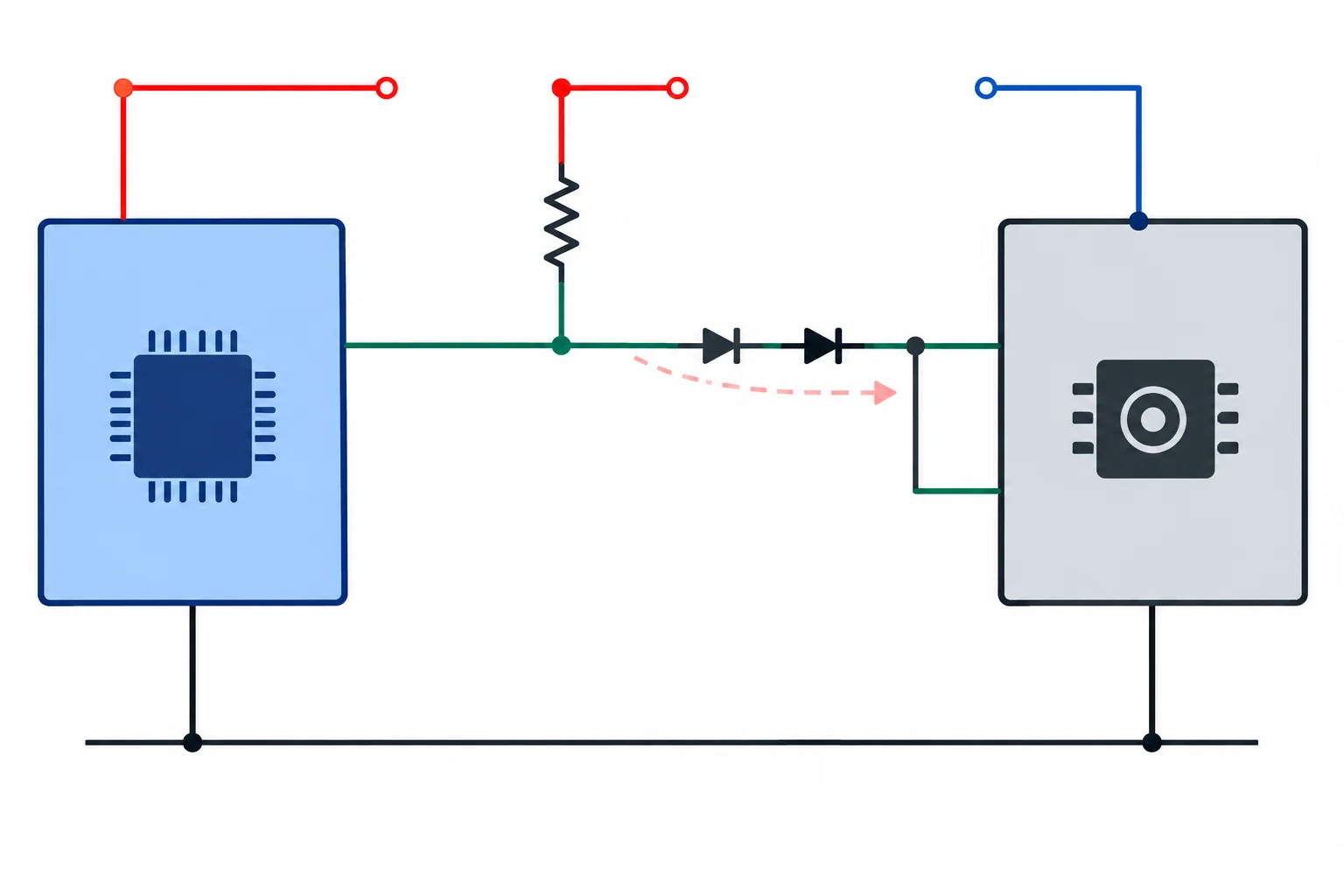

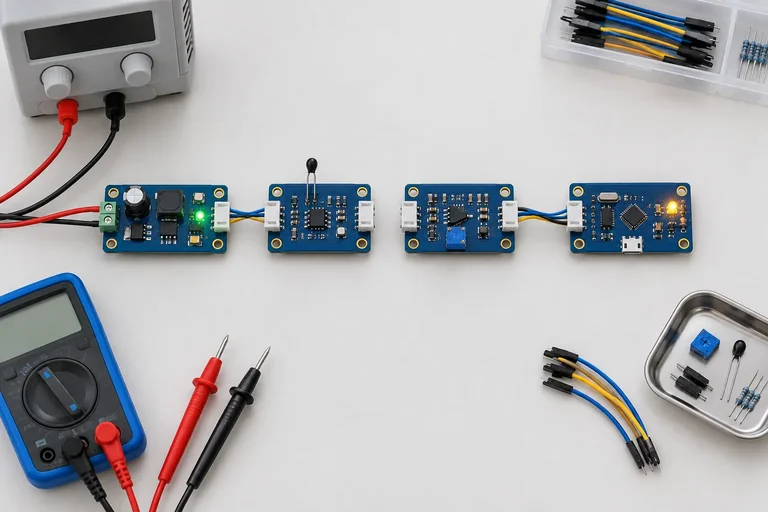

Um bloco desligado ainda pode receber energia por uma interface. Se outro bloco energizado dirigir um pino de sinal, uma estrutura interna de proteção pode conduzir corrente para a alimentação ausente. Um pull-up ligado a uma fonte ativa também pode criar esse caminho.
O resultado pode ser uma tensão parcial em um bloco que deveria estar desligado, estados imprevisíveis ou consumo fora do orçamento. Não conclua que um pino é seguro apenas porque ele “é sinal”.
Um sinal ativo ou uma polarização externa pode levar corrente a um bloco sem sua alimentação principal.
Atenção
Alta impedância ajuda, mas não prova isolamento. Ela apenas evita que a saída do microcontrolador dirija ativamente o pino. Ainda podem existir pull-ups, outros sinais conectados, um programador, USB ou caminhos internos do componente.
Antes de separar blocos na energização, identifique todos os caminhos que chegam à interface — não só o pino que você pretende deixar em entrada.
Para cada interface da configuração intermediária, registre quatro estados:
A ordem de integração vem dessas dependências elétricas. Não existe uma regra universal como “ligue sempre o sensor antes do microcontrolador”.
Exemplo
Considere o monitor de 5 V com Uno R3, TMP36 e MCP6002. Você pretende energizar só o Uno para verificar o firmware, mantendo sensor e condicionamento desligados.
Se a entrada ADC do Uno estiver ligada à saída do MCP6002 sem alimentação, ou se alguma interface possuir pull-up para 5 V, a configuração precisa ser revista. Use somente pontos de desconexão ou habilitação já previstos no projeto. Se não houver isolamento seguro, energize conjuntamente os blocos eletricamente dependentes, com LED e demais funções ainda desabilitados.
Dica
Há duas ações diferentes:
Depois de cada inclusão, compare tensão, corrente e estados com o plano antes de liberar a próxima função.
Uma interface entre blocos pode criar alimentação indireta. Organize a sequência abaixo para integrar blocos sem depender de uma regra genérica de “quem liga primeiro”.
Atenção
A sequência elimina caminhos de sinal antes da alimentação parcial, mantém funções desabilitadas durante a verificação e só libera a função após evidências da configuração atual.
Coloque as ações na ordem mais adequada.
Passo 5 de 10
Defina limites de corrente por etapa e use tensão, corrente e duração para decidir entre avançar ou interromper.

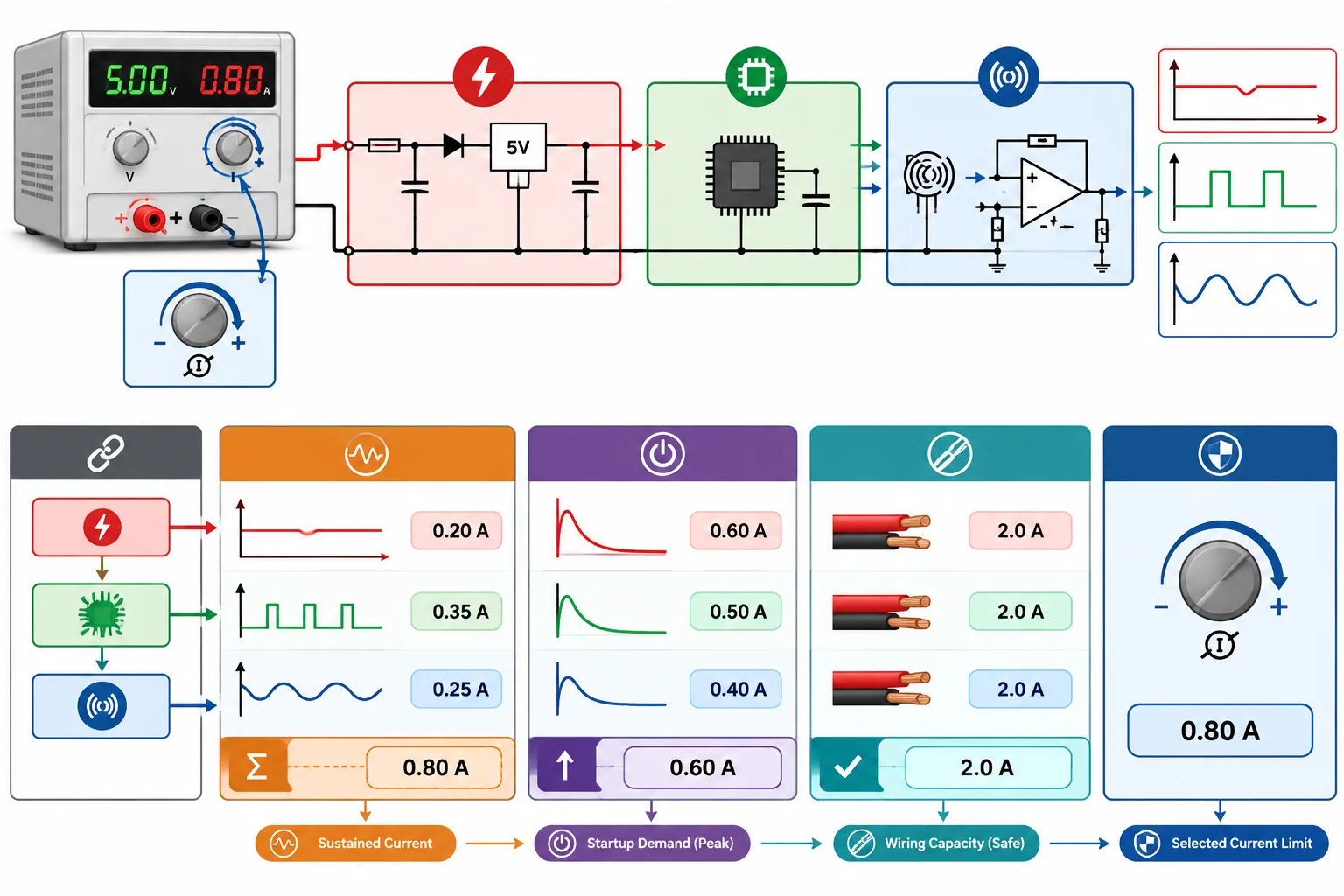

O limite de corrente é um critério da etapa atual, não um valor fixo para toda a montagem. Antes de energizar, registre: blocos conectados, consumo sustentado previsto, demanda de partida conhecida ou justificada, capacidade dos fios, conectores e trilhas, além da janela em que você observará a partida.
Escolha um limite que permita a partida prevista, mas permaneça baixo o bastante para interromper uma condição incompatível com aquela configuração. O orçamento de consumo fornece a base; ele não autoriza aplicar um multiplicador universal.
Para cada configuração intermediária, defina e registre um limite próprio antes de ligar.
Dica
Uma margem só é justificável quando há um motivo registrado no circuito: por exemplo, carga inicial de capacitores ou partida de um módulo. A margem deve cobrir a demanda prevista e caber na capacidade segura dos caminhos de alimentação daquela montagem.
Se não há justificativa, aumentar o limite apenas para “ver se funciona” remove uma barreira de diagnóstico. A fonte poder fornecer mais corrente não torna maior limite apropriado para a etapa.
Leia a fonte e a montagem como um conjunto. Corrente sustentada é a demanda após a inicialização. Pico transitório é breve e pode não aparecer em um instrumento lento. A limitação atuando informa apenas que a fonte está restringindo a corrente; ela não revela, sozinha, se a causa foi uma partida prevista, uma ligação incorreta ou outro problema.
Por isso, compare tensão no ponto previsto, corrente indicada, duração do comportamento e estado de inicialização. Não descreva um pico que seus instrumentos não conseguem caracterizar.
Use a janela de observação registrada no plano para cruzar evidências. A decisão não vem de um único número.
| Tensão no ponto previsto | Corrente/limite | Duração | Decisão inicial |
|---|---|---|---|
| Estabelece na faixa esperada | Abaixo do limite após a partida | Coerente com a janela | Pode avançar se os demais pontos estiverem coerentes |
| Cai ou não se estabelece | Limitação permanece ativa | Além da janela planejada | Interromper |
| Estabelece | Elevação breve; depois normaliza | Dentro da janela justificada | Registrar e prosseguir conforme o plano |
| Inconclusiva pela resolução ou tempo do instrumento | Leitura insuficiente | Não caracterizada | Manter como não verificado; não inferir pico |
Exemplo
Exemplo de decisão documentada — configuração de referência
Configuração: alimentação de 5 V, Uno R3, TMP36 e MCP6002; LED em D8 desabilitado pelo firmware monitor-inicial v1.0. O orçamento dessa configuração, referido à entrada de 5 V, prevê 48 mA sustentados.
A revisão da montagem identifica capacitores de desacoplamento e reserva já previstos nos blocos conectados. Para a aplicação inicial da alimentação, o plano admite uma demanda breve de até 55 mA, dentro dos primeiros 0,5 s. Os caminhos de alimentação foram verificados para esta etapa com limite de 60 mA.
Plano: ajustar limite inicial em 60 mA; observar por 3 s; medir 5 V no ponto de teste e a corrente de entrada.
Resultado A: 5,01 V; corrente de 48 mA estável após a ligação. Decisão: registrar e avançar.
Resultado B: tensão permanece em 2,1 V e a fonte fica limitada a 60 mA durante 3 s. Decisão: interromper. Desenergizar, remover todas as fontes e revisar a última configuração conhecida antes de mudar ligação ou limite.
Atenção
A corrente limitada reduz a energia fornecida pela fonte, mas não elimina energia já armazenada em capacitores nem garante proteção de cada componente ou caminho. Diante de tensão que não se estabelece, limitação persistente, cheiro, fumaça, som incomum ou outro indício de dano: desligue pela fonte. Não toque em componentes energizados para procurar aquecimento.
Depois da interrupção, revise com a montagem desenergizada e conforme o procedimento de descarga aplicável. Não aumente o limite por tentativa.
Exemplo
Na configuração de referência, o plano define 60 mA como limite e 3 s como janela de observação. Ao ligar, a tensão de 5 V fica em 2,1 V e a indicação de limitação permanece ativa durante toda a janela. Qual decisão respeita o plano?
Selecione a próxima ação.
Passo 6 de 10
Execute a primeira etapa de alimentação na menor configuração válida, compare as observações ao plano e documente uma decisão de avanço ou interrupção.
Com todas as fontes desligadas, aplique a etapa prevista para o bloco de alimentação isolado, somente se o regulador ou módulo puder operar nessa condição. “Menor” não significa necessariamente “sem carga”: respeite a carga mínima, capacitores, habilitação e demais condições da folha de dados do componente usado.
Não acrescente ainda sensor, condicionamento, Uno, USB ou sinais de interface. Se o bloco não tiver condição válida de operar separado, a menor configuração será o conjunto de blocos que o projeto exige energizar junto — mantendo as funções posteriores desabilitadas.
Antes de ligar, deixe as pontas de prova nos pontos de teste previstos e confirme a referência de medição. Não altere conexões com a alimentação aplicada.

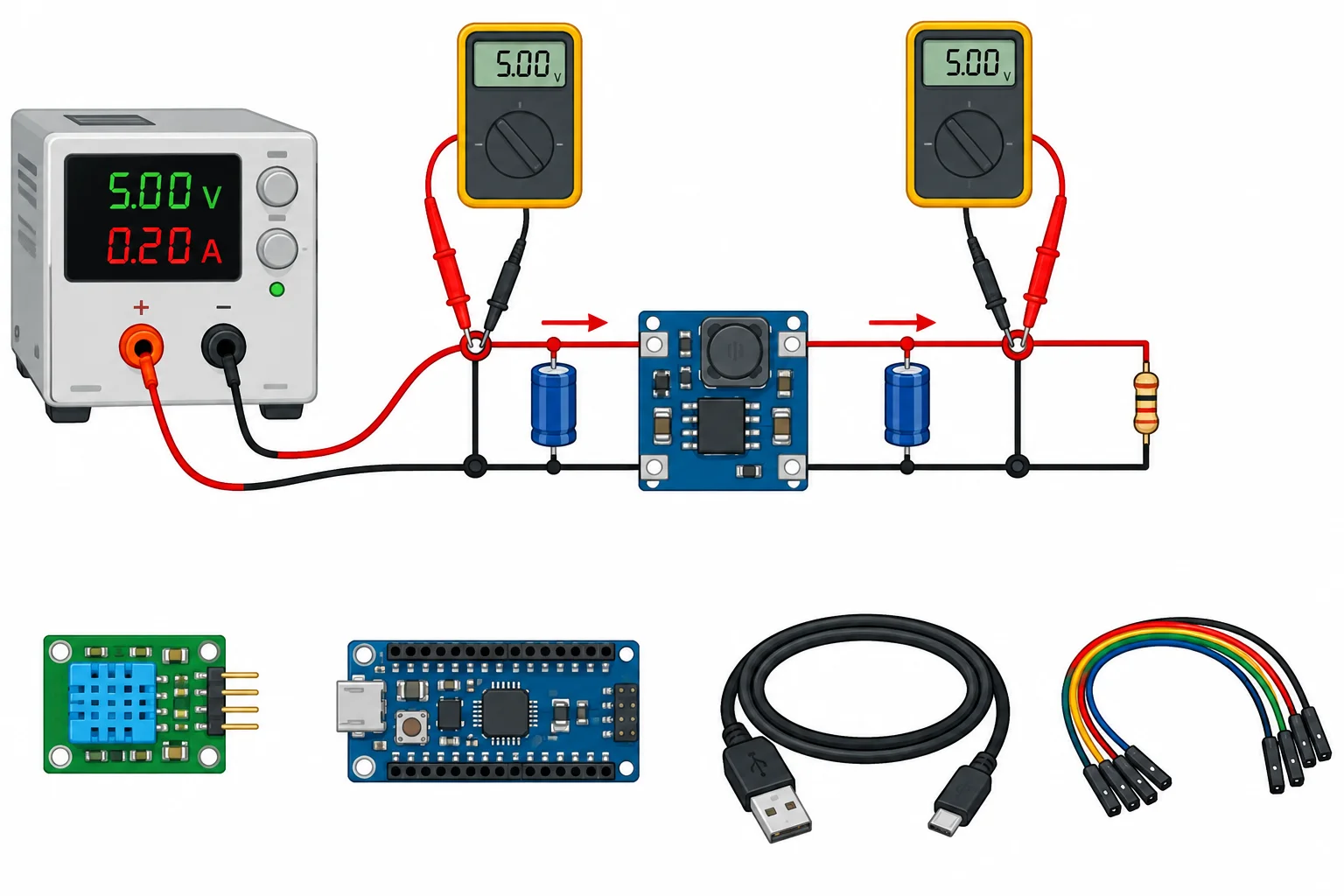

A configuração inicial contém apenas o necessário para o bloco de alimentação operar conforme suas condições mínimas.
Ligue a fonte na tensão e no limite de corrente já registrados no plano. Observe sem tocar na montagem energizada. A evidência não é uma leitura instantânea isolada: a tensão deve se estabelecer, o consumo deve ser coerente e ambos devem permanecer dentro dos limites durante a janela planejada.
Registre os valores antes de desligar para incluir outro bloco. O visor da fonte e um multímetro têm resolução e velocidade finitas; descreva apenas o que eles efetivamente mostram. Eles não demonstram, por si só, ruído ou picos breves fora de sua capacidade de observação.
Use a mesma referência e os mesmos pontos definidos no seu plano. Preencha os valores reais localmente; os números abaixo são campos de registro, não valores universais.
| Ordem | Evidência | Registro local | Decisão |
|---|---|---|---|
| 1 | Configuração e versão | HW/FW e blocos conectados | Identificada |
| 2 | Estado da fonte | Tensão ajustada e limite de corrente | Compatível / não |
| 3 | Tensão de saída | Ponto de teste e referência | Dentro / fora da faixa |
| 4 | Corrente | Leitura e duração observada | Coerente / não |
| 5 | Janela planejada | Início e fim da observação | Cumprida / não |
| 6 | Resultado | Primeira divergência, se houver | Avançar / interromper |
Atenção
Se a fonte permanecer em limitação, a tensão não se estabelecer, houver cheiro, fumaça, som incomum ou outro indício de dano, desligue imediatamente pela fonte. Não toque em componentes energizados para procurar aquecimento. Registre a condição e retorne à última configuração conhecida somente após desenergizar.
Considere esta observação: na configuração “alimentação isolada”, a fonte foi ajustada conforme o plano. A saída medida ficou dentro da faixa esperada, a corrente permaneceu abaixo do limite de interrupção e as leituras não mudaram além do que seus instrumentos conseguem resolver durante toda a janela planejada.
Qual registro justifica melhor a decisão ao final desta etapa?
Escreva pelo menos 180 caracteres (0/180).
Passo 7 de 10

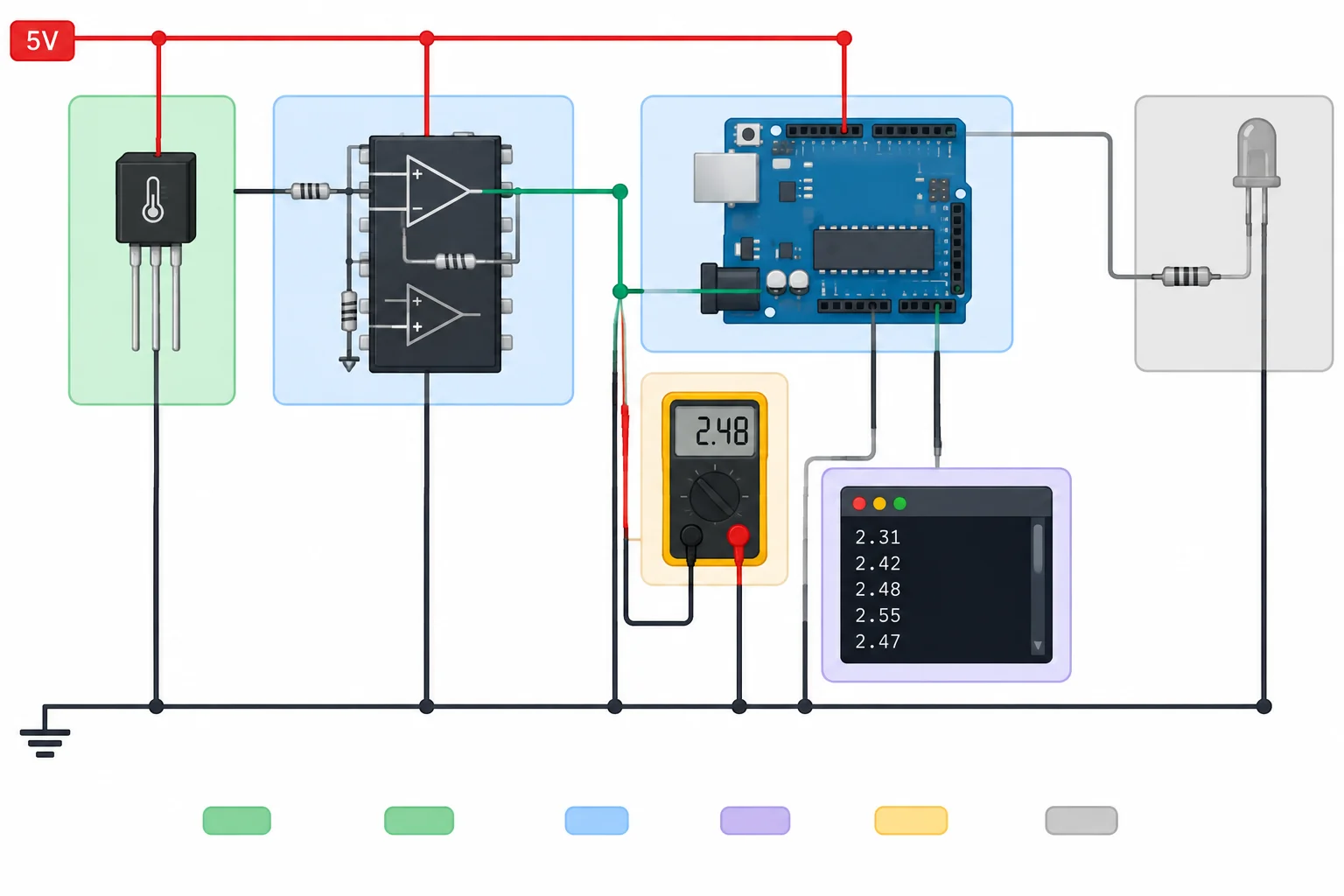

Integre TMP36 e MCP6002, compare alimentação, sinais e consumo ao plano e libere a cadeia apenas quando as evidências locais forem coerentes.

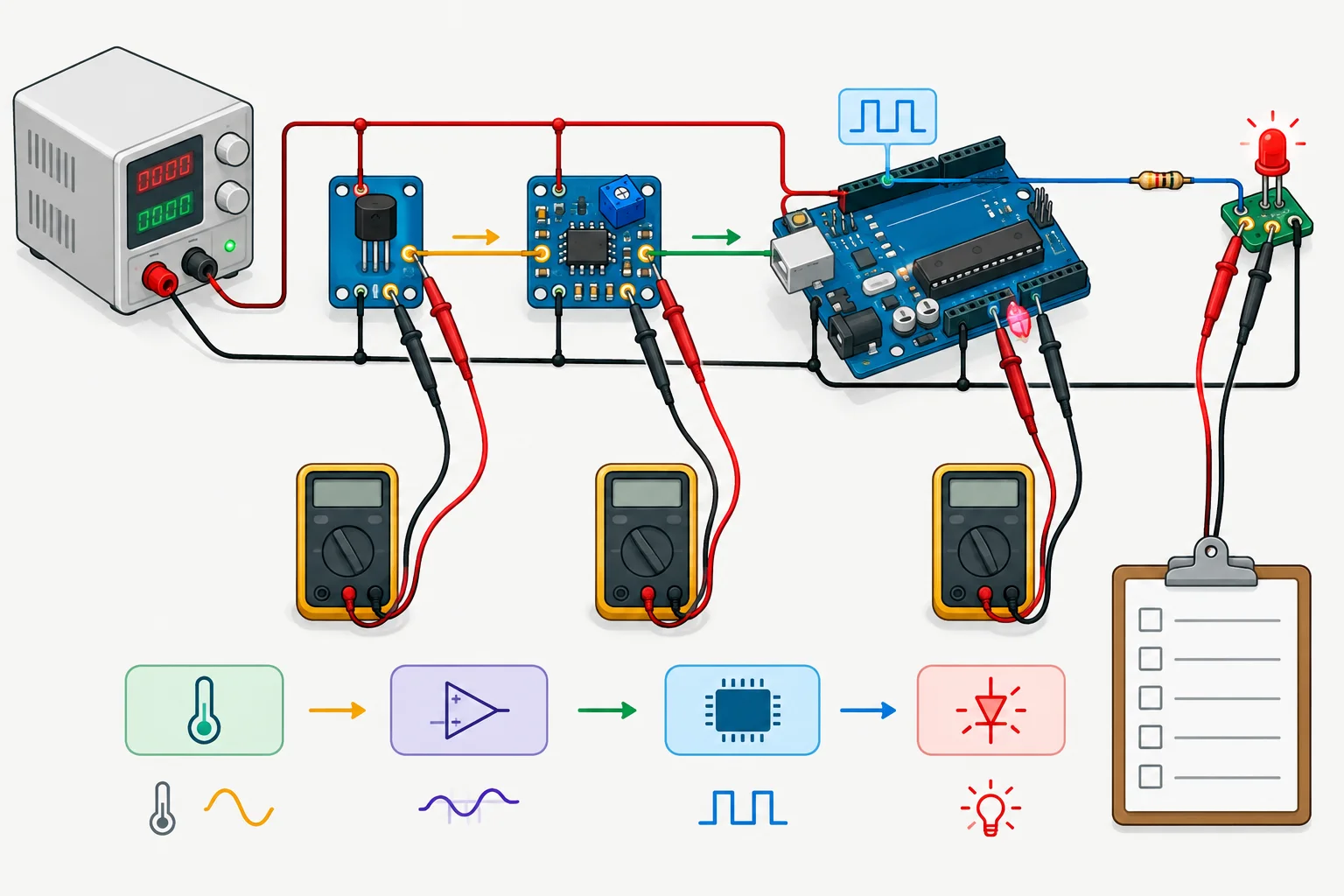

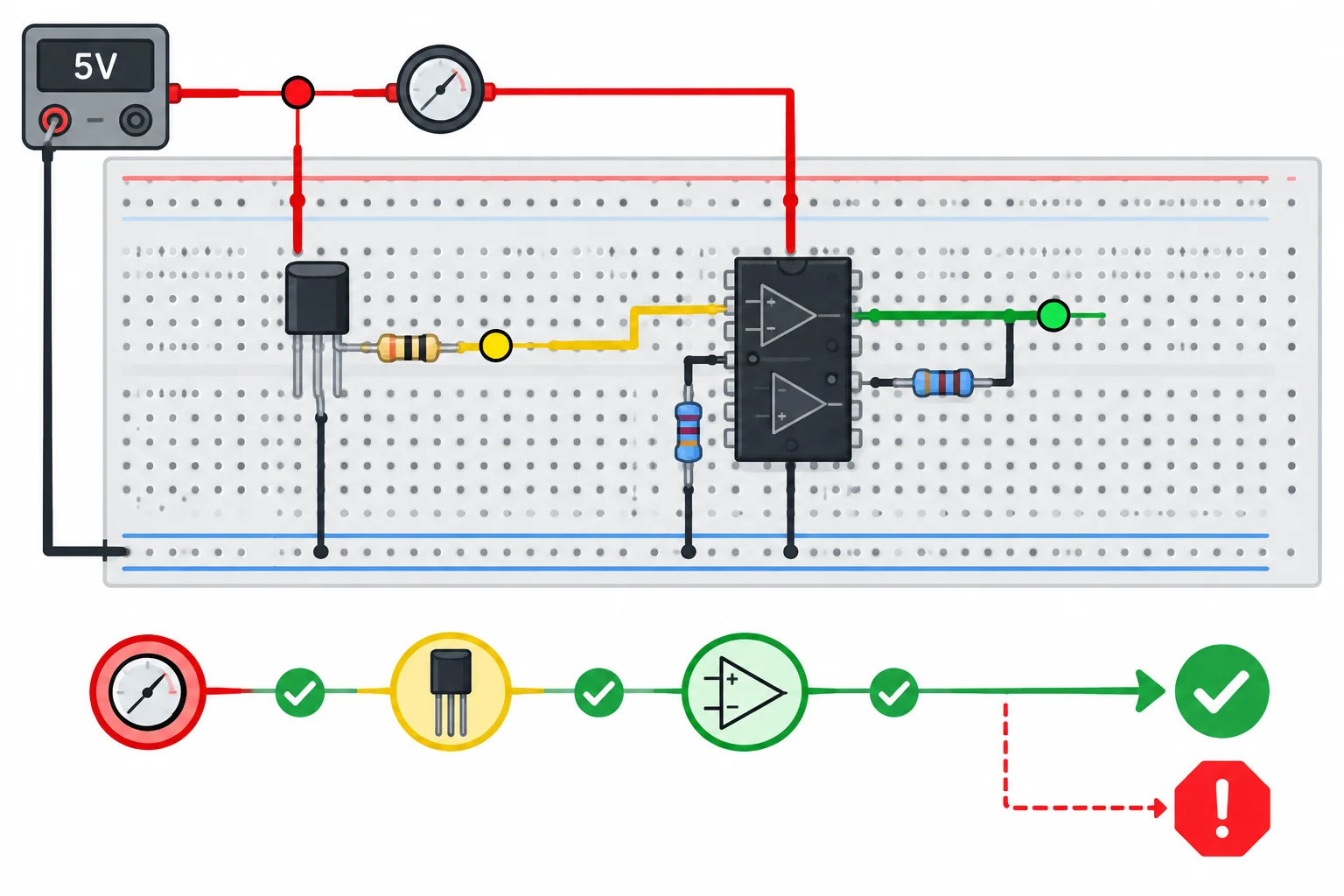

Com a fonte desligada, conecte o TMP36 e o estágio com MCP6002 conforme a configuração identificada no plano. Confirme que as interfaces já conectadas mantêm referências e estados permitidos; não use um sinal para energizar um bloco ainda desligado.
Prepare as pontas de prova antes de ligar. Nesta etapa, os pontos de decisão são:
Energize com o limite de corrente e a janela de observação registrados. Se qualquer limite de interrupção ocorrer, desligue e preserve a configuração para investigação; não avance para a aquisição.
| Ponto | O que comparar | Decisão local |
|---|---|---|
| V_SEN | 5 V e faixa prevista | Alimentação estabelecida? |
| V_TMP | Condição ambiental plausível | Sensor responde de forma plausível? |
| V_COND | Ganho planejado e margens | Sinal cabe na faixa prevista? |
| Entrada da fonte | Incremento do orçamento | Consumo coerente? |
A liberação depende do conjunto de evidências locais, não apenas de uma leitura de tensão.
Para o TMP36, a relação nominal de referência é:
V_TMP = 0,500 V + (0,010 V/°C × T)
Em um ambiente estimado em 25 °C, a previsão nominal é 0,750 V. Isso serve para uma verificação de plausibilidade, não para declarar que o ambiente está exatamente a 25 °C nem para calibrar o sensor.
Para um condicionador não inversor, use o ganho documentado da sua configuração: V_COND ≈ G × V_TMP. Compare também com as margens já definidas para o MCP6002 e para a próxima entrada. Uma saída aparentemente válida, mas fora da margem planejada, bloqueia o avanço.
Exemplo
Exemplo de registro — configuração de referência ilustrativa
Não copie o ganho, a corrente ou as faixas deste exemplo se eles não correspondem à sua configuração. Registre também a versão de hardware e firmware usada.
Dica
O incremento deve ser comparado ao orçamento no mesmo ponto elétrico: por exemplo, corrente medida na entrada da fonte contra a previsão referida à entrada da fonte. Não compare diretamente uma corrente do ramo de 5 V com um orçamento já convertido para outra origem.
Uma cadeia com alimentação correta, consumo coerente e sinais plausíveis está liberada apenas para a próxima integração planejada. Ela ainda não demonstrou exatidão, desempenho em toda a faixa ou conformidade metrológica; esses ensaios exigem procedimentos próprios.
Exemplo
Relacione cada observação à decisão mais apropriada.
Associe a observação à ação. Considere que os limites e as faixas foram definidos previamente no plano.
Faça as associações.
Toque em um item e depois no par correspondente.
Passo 8 de 10
Confirme a coerência inicial da aquisição e habilite a indicação de forma rastreável, preservando estados conhecidos e o controle do consumo.
Antes de integrar o ADC, mantenha a indicação desabilitada. Só prossiga se, na configuração atual, a alimentação da cadeia analógica, a referência efetivamente usada pelo ADC e a faixa de tensão no pino analógico já tiverem sido verificadas.
Confirme também os estados de interface: TMP36 e MCP6002 estão alimentados, a saída do condicionamento chega a A0 e nenhum equipamento externo impõe tensão nesse nó. A leitura diagnóstica pela UART só é evidência válida quando seu caminho de energia e retorno for compatível com a configuração; USB não pode se tornar uma segunda fonte de alimentação.
A tensão medida no nó que chega a A0 deve ser coerente com o código bruto, usando a referência que o firmware realmente configurou.
Use uma revisão identificada do firmware para distinguir esta etapa do firmware inicial anterior. O arquivo monitor_inicial_v1.1.ino e o identificador monitor-inicial v1.1 incluem dois modos:
false: aquisição diagnóstica com LED desabilitado;true: o programa registra uma primeira amostra com o LED apagado e só então habilita D8 para o teste da indicação.Primeiro grave e verifique o modo false. Somente após aceitar a coerência da aquisição, altere apenas essa constante para true. Registre tanto a versão do firmware quanto o valor da constante: são configurações distintas da mesma revisão.
Arquivo completo para aquisição diagnóstica e teste controlado do LED.
// Configuração: Uno R3, ADC A0, LED em D8 ativo em nível alto.
const uint8_t PIN_ADC = A0;
const uint8_t PIN_LED = 8;
const char FW_ID[] = "monitor-inicial v1.1";
// Comece em false. Use true somente após aceitar a aquisição.
const bool ENABLE_LED_TEST = false;
void mostraAmostra() {
int adcBruto = analogRead(PIN_ADC);
Serial.print("ADC_A0=");
Serial.println(adcBruto);
}
void setup() {
// Prepara o nível inativo antes de habilitar o driver do GPIO.
digitalWrite(PIN_LED, LOW);
pinMode(PIN_LED, OUTPUT);
pinMode(PIN_ADC, INPUT);
analogReference(DEFAULT); // referência efetiva: AVcc no Uno R3
Serial.begin(115200);
Serial.println(FW_ID);
Serial.println("LED_INICIAL=DESABILITADO");
mostraAmostra();
if (ENABLE_LED_TEST) {
digitalWrite(PIN_LED, HIGH);
Serial.println("LED=TESTE_ATIVO");
} else {
Serial.println("LED=DESABILITADO; ADC=DIAGNOSTICO");
}
}
void loop() {
mostraAmostra();
delay(500);
}monitor-inicial v1.1 LED_INICIAL=DESABILITADO ADC_A0=610 LED=DESABILITADO; ADC=DIAGNOSTICO ADC_A0=610 ADC_A0=611 monitor-inicial v1.1 LED_INICIAL=DESABILITADO ADC_A0=610 LED=TESTE_ATIVO ADC_A0=610 ADC_A0=611
As duas seções representam execuções separadas: primeiro com ENABLE_LED_TEST = false; depois, após alterar somente a constante para true e gravar novamente. O valor de ADC_A0 varia conforme a tensão real em A0.
Atenção
Para gravar sem criar alimentação paralela, desenergize e remova todas as fontes antes de conectar ou remover USB/programador. Use o USB somente como fonte única, e apenas se essa configuração completa tiver compatibilidade elétrica já verificada. Após gravar, desconecte o USB antes de aplicar a fonte principal prevista no plano.
Execute primeiro com ENABLE_LED_TEST = false e fonte principal única: o LED deve permanecer apagado. Registre tensão em A0, leitura diagnóstica disponível e corrente-base. Depois desenergize, mude somente a constante para true, grave novamente pelo procedimento compatível e teste com a mesma fonte principal única. Se não houver meio seguro de observar a UART nessa configuração, registre a UART como não verificada; não conecte USB apenas para obter um dado.
Compare a tensão medida no ponto de entrada do ADC com uma leitura nova do firmware. Para o ADC de 10 bits do Uno, a estimativa é:
código ≈ Vin / Vref × 1023
Use a referência efetiva da configuração. Com analogReference(DEFAULT), ela é AVcc; não substitua automaticamente esse valor por “5 V” se a alimentação medida for diferente. Código próximo de 0 ou 1023 exige atenção: pode ser saturação, tensão realmente próxima ao limite, canal errado, referência inadequada ou ligação incorreta.
A leitura precisa também atualizar. Um valor coerente uma vez não exclui a hipótese de valor fixo, registro anterior ou leitura de outro canal.
Exemplo
Com AVcc medida em 4,99 V e tensão em A0 de 2,98 V, a previsão é:
2,98 / 4,99 × 1023 ≈ 610
Leituras novas próximas de 610 são inicialmente coerentes. Se A0 mede aproximadamente 2,98 V, mas o firmware mostra repetidamente 1023, não habilite o LED: interrompa o avanço e investigue a configuração desenergizada.
A comparação verifica a coerência inicial da aquisição; não demonstra exatidão de temperatura nem desempenho em toda a faixa.
Registre o consumo no mesmo ponto e com a mesma origem usados no orçamento.
| Evidência | Antes do LED | Depois do LED em teste |
|---|---|---|
| Entrada A0 | Tensão dentro da faixa prevista | Sem alteração indevida |
| Leitura bruta | Coerente com Vin e Vref; atualiza | Continua atualizando |
| Saída D8/LED | Estado inicial desabilitado | Estado previsto pelo modo de teste |
| Corrente da fonte | Corrente-base registrada | Incremento dentro da janela prevista |
Em uma configuração identificada, A0 mede 2,98 V e AVcc mede 4,99 V. O firmware monitor-inicial v1.1, com ENABLE_LED_TEST = false, produz leituras novas próximas de 610; o LED inicia apagado e a corrente-base foi registrada.
Após desenergizar, mudar somente ENABLE_LED_TEST para true, gravar pela sequência compatível e reaplicar a mesma fonte principal, o LED acende. A0 e a leitura bruta permanecem coerentes, e o incremento de corrente fica dentro da janela prevista no orçamento.
Qual decisão respeita os limites da evidência obtida?
Selecione a decisão tecnicamente justificável.
Passo 9 de 10
Interrompa com segurança, preserve a primeira evidência e retome a investigação sem perder a configuração conhecida.
Há duas situações no plano:
Depois do desligamento, consolide o que já foi observado: configuração, etapa, ponto e referência de medição, instrumento, valor e instante ou janela. Registre também as observações anteriores coerentes: elas identificam a última evidência válida antes da primeira divergência.
Ao cruzar o limite de interrupção, a segurança vem antes do registro detalhado.
Atenção
Não toque nem mude ligações para investigar uma condição energizada. Desligue pela fonte quando o limite definido for cruzado. A corrente limitada reduz a energia fornecida, mas não elimina riscos nem autoriza movimentar fios ou procurar aquecimento com a mão.
Depois, remova todas as origens possíveis de energia — fonte principal, USB, programador, sinais externos e instrumentos que possam alimentar a montagem. Siga o procedimento aplicável para verificar a descarga antes de acessar conexões.
Depois de desenergizar e registrar a sequência real, separe o que foi visto do que ainda precisa ser verificado:
Essa separação impede que uma causa presumida entre no registro como se estivesse confirmada. A hipótese orienta a investigação; ela não autoriza avançar nem substitui uma nova evidência.
Exemplo
Configuração interrompida: firmware monitor-inicial v1.1, com ENABLE_LED_TEST = false; fonte principal de 5 V; TMP36, MCP6002 e Uno R3 conectados.
ADC_A0=1023. O plano define essa incoerência como limite de interrupção; a fonte foi desligada.Não registre “A0 estava ligado errado” até que a inspeção confirme isso.
A última configuração conhecida é a configuração mais recente que cumpriu seus pontos de decisão. Retorne a ela ou crie uma variação identificada a partir dela: por exemplo, montagem física revisada, mesmo firmware monitor-inicial v1.1, ENABLE_LED_TEST = false, mesma origem de 5 V e uma única ligação conferida.
Altere uma condição por vez. Atualize a identificação da configuração e repita somente os pontos de decisão afetados — por exemplo, tensão em A0, leitura nova do ADC, estado do LED e corrente da fonte. Se a evidência necessária não puder ser obtida com segurança, mantenha a etapa como interrompida/não verificada. Isso é um resultado válido; não force a montagem a funcionar para encerrar o procedimento.
Uma etapa com o LED ainda desabilitado apresenta A0 em aproximadamente 2,98 V, mas o firmware monitor-inicial v1.1, com ENABLE_LED_TEST = false, mostra repetidamente ADC_A0=1023. O plano classifica essa incoerência como limite de interrupção. Organize a resposta segura, desde a detecção até a retomada controlada.
Atenção
Ordene a resposta a uma divergência que atingiu o limite de interrupção.
Coloque as ações na sequência adequada. O desligamento preserva a prioridade de segurança; o registro detalhado é consolidado depois, com base nas leituras e observações já disponíveis.
Passo 10 de 10
Conclua uma primeira energização por blocos com registros de configuração, observações e uma decisão limitada às evidências disponíveis.
Aplique o plano somente aos blocos que você realmente montou e consegue observar com segurança. Protoboard, módulos separados ou uma montagem própria são suficientes: esta atividade não exige fabricar uma placa.
Antes de energizar, consolide a configuração inicial: versão da montagem, firmware, origem única de alimentação, blocos conectados, estados das interfaces, pontos de teste, limite de corrente, janela de observação e critérios de interrupção. Execute uma etapa por vez e registre o resultado antes de alterar conexões.
Se faltar um instrumento, acesso seguro a um ponto de teste ou uma condição de segurança, não improvise. Marque a etapa como não executada/não verificada. Isso não é uma medição, nem uma aprovação.
A execução reúne configuração, caminho de energia, estados das interfaces, medições e decisão; não basta constatar que a montagem ligou.
Dica
Regra de encerramento: avance somente quando a evidência da etapa atual permanecer dentro dos limites planejados durante a janela prevista. Na primeira divergência que atingir o limite de interrupção, desligue pela fonte, desenergize antes de mudar conexões e retorne à última configuração conhecida.
A conclusão aqui é limitada: a configuração observada está pronta — ou não está pronta — para os próximos ensaios. Não declare desempenho completo, conformidade ou tolerância a falhas.
Use este caso apenas como modelo de consolidação. Os números correspondem às configurações e ao firmware apresentados neste tutorial; use no seu registro os valores do seu esquema, orçamento e montagem.
Para verificar a aquisição, use monitor-inicial v1.1 com ENABLE_LED_TEST = false: o LED em D8 permanece apagado enquanto A0 é observado. Somente após aceitar a aquisição, desenergize, altere apenas essa constante para true, grave pelo procedimento compatível e reaplique a fonte principal única. A topologia do LED é D8 → resistor → LED → GND; por isso, o LED ativo em nível alto só acende no modo de teste controlado.
Cada linha pertence a uma configuração diferente. Não some nem compare correntes medidas em pontos elétricos distintos.
| Configuração ou decisão | Previsão e observação | Critério registrado |
|---|---|---|
| Alimentação/base antes da cadeia | 31 mA no ponto de entrada usado no orçamento | Valor de referência da configuração anterior; não representa o sistema completo |
| TMP36 + MCP6002 incluídos | 33 mA; incremento previsto/observado de 2 mA | Verificar V_SEN, V_TMP e V_COND antes de integrar o Uno |
| Sistema completo, LED desabilitado | 48 mA sustentados previstos na entrada de 5 V | Durante a partida, admitir até 55 mA por até 0,5 s, conforme capacitores previstos |
| Sistema completo, LED em teste | 51 mA sustentados previstos: 48 mA + incremento previsto do LED | A0 continua coerente; D8 só é habilitado com `ENABLE_LED_TEST = true` |
| Limite da fonte nesta etapa | 60 mA e janela de observação de 3 s | Limite derivado para cobrir a partida prevista; confirmar capacidade de fios, conectores e trilhas |
| Leitura de 62 mA ou mais | Fora do limite de 60 mA desta etapa | Interromper; 62 mA não é nova meta nem motivo para elevar o limite |
| Pontos e decisão | 5 V, V_TMP, V_COND, A0, corrente e estado do LED | Registrar esperado, observado, duração, divergência e decisão |
Faça uma aplicação final no seu registro local. Se não puder energizar agora, descreva o plano que executaria e identifique explicitamente o que ficou não verificado.
Inclua somente fatos que você mediu ou observou. Diferencie-os de previsões do orçamento e de hipóteses. Não exponha dados pessoais; basta descrever a configuração técnica e as observações relevantes.
Escreva pelo menos 180 caracteres (0/180).
Resumo
Parabéns! Você concluiu: Primeira energização e integração por blocos
Você concluiu o plano de primeira energização e integração por blocos. Preserve seu registro local: ele fundamentará os próximos ensaios.
Milhares de cursos online em vídeo, ebooks e áudiobooks.
Para testar seus conhecimentos no decorrer dos cursos online
Gerado diretamente na galeria de fotos do seu celular e enviado ao seu e-mail
Baixe nosso aplicativo pelo QR Code ou pelos links abaixo:.
Leve o conhecimento no seu bolso.
Baixe o aplicativo Cursa.
São centenas de Cursos gratuitos a disposição, com Certificado de conclusão gratuito que é salvo em sua galeria de imagens do celular.
Baixe o app para ter acesso ao Certificado de conclusão de Curso Gratuitamente.
+ de 10 milhões
de alunos
Certificado grátis e
válido em todo o Brasil
60 mil exercícios
gratuitos
4,8/5 classificação
nas lojas de apps
Cursos gratuitos em
vídeo, ebooks e audiobooks
