Resistência e continuidade com o multímetro

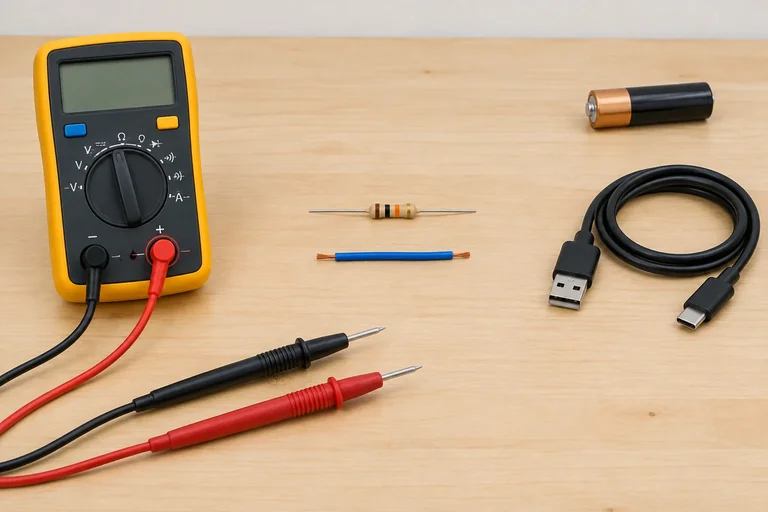

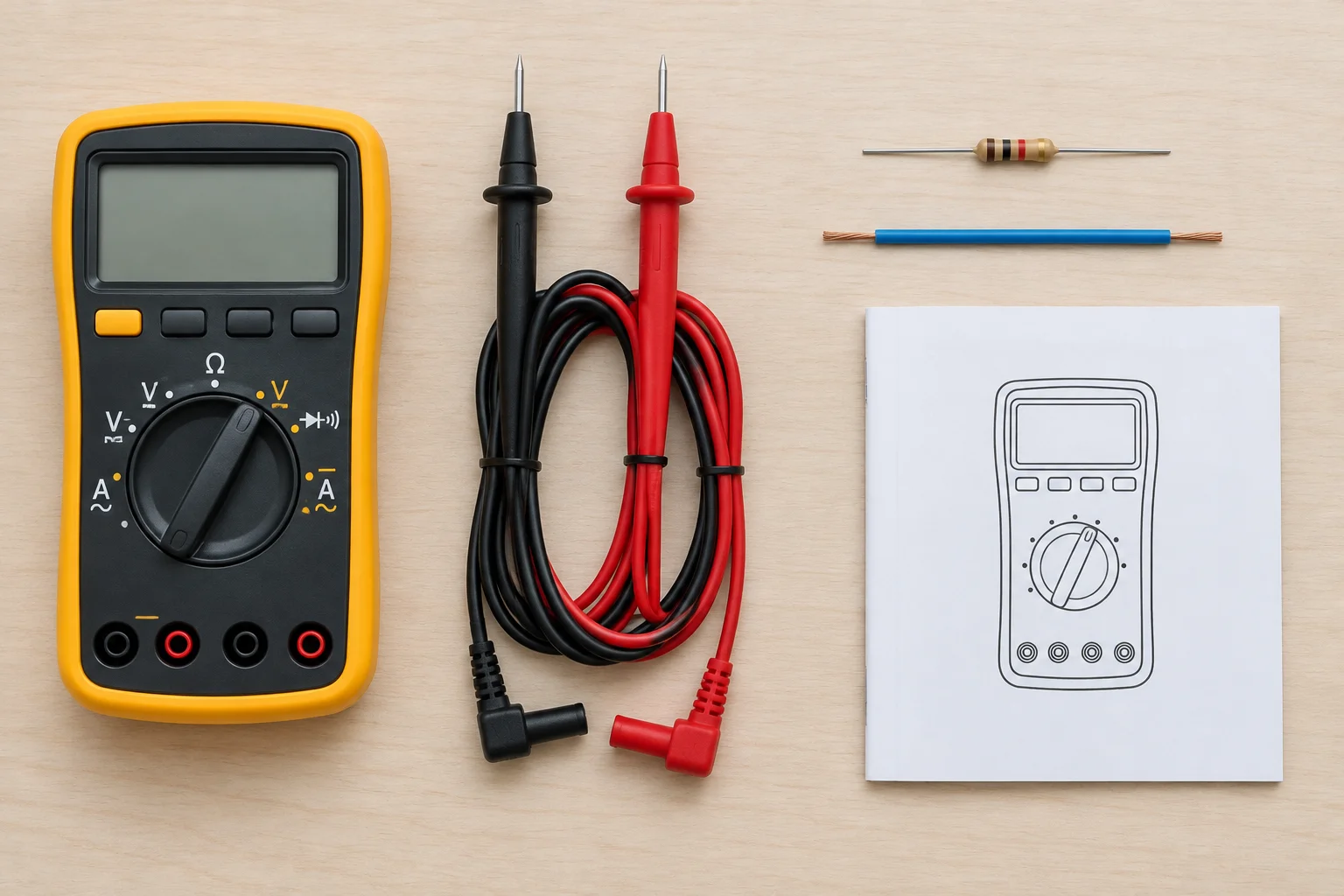

Para esta prática, separe apenas materiais próprios e em boas condições:

• multímetro que tenha as funções de resistência (Ω) e continuidade;
• manual do seu modelo;
• pontas compatíveis com o multímetro;
• um resistor avulso de quatro faixas;
• um fio isolado com as duas extremidades já expostas.

Use uma superfície seca, organizada e não condutiva. Nesta etapa, o objetivo é testar somente o resistor avulso e o fio, sem conectá-los a uma fonte ou a outro equipamento.

Antes de conectar as pontas, inspecione o instrumento. Observe se há rachaduras no isolamento, partes metálicas expostas fora da ponta, cabo cortado ou ressecado, conector frouxo, ponta torta ou proteção para os dedos danificada.

Se encontrar dano, se as pontas não forem compatíveis ou se houver qualquer dúvida sobre o multímetro, interrompa a prática. Consulte o manual do modelo ou use equipamento verificado. Não improvise reparos nas pontas.

Ao medir em Ω ou continuidade, o multímetro aplica uma pequena fonte interna de teste e observa a resposta entre as pontas. Por isso, tensão externa no circuito interfere na leitura, pode danificar o instrumento e pode criar risco.

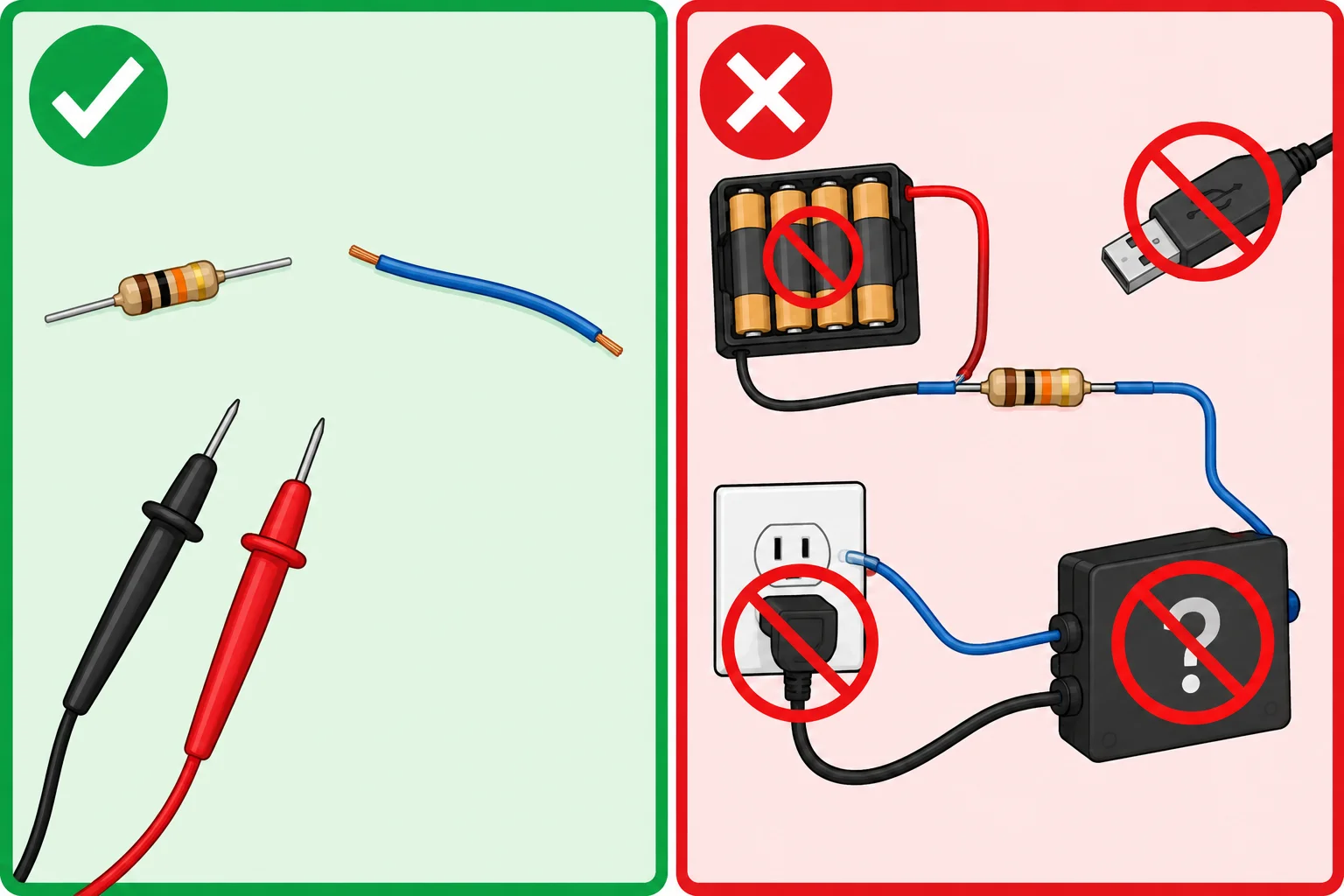

Não use estas funções em tomadas, equipamentos ligados à rede, circuitos desconhecidos nem itens que possam ter energia armazenada. Também não tente descarregar nenhum componente unindo seus terminais com um curto-circuito. Pare e procure orientação adequada se não puder garantir as condições do teste.

Qual situação é apropriada para iniciar agora um teste de resistência ou continuidade?

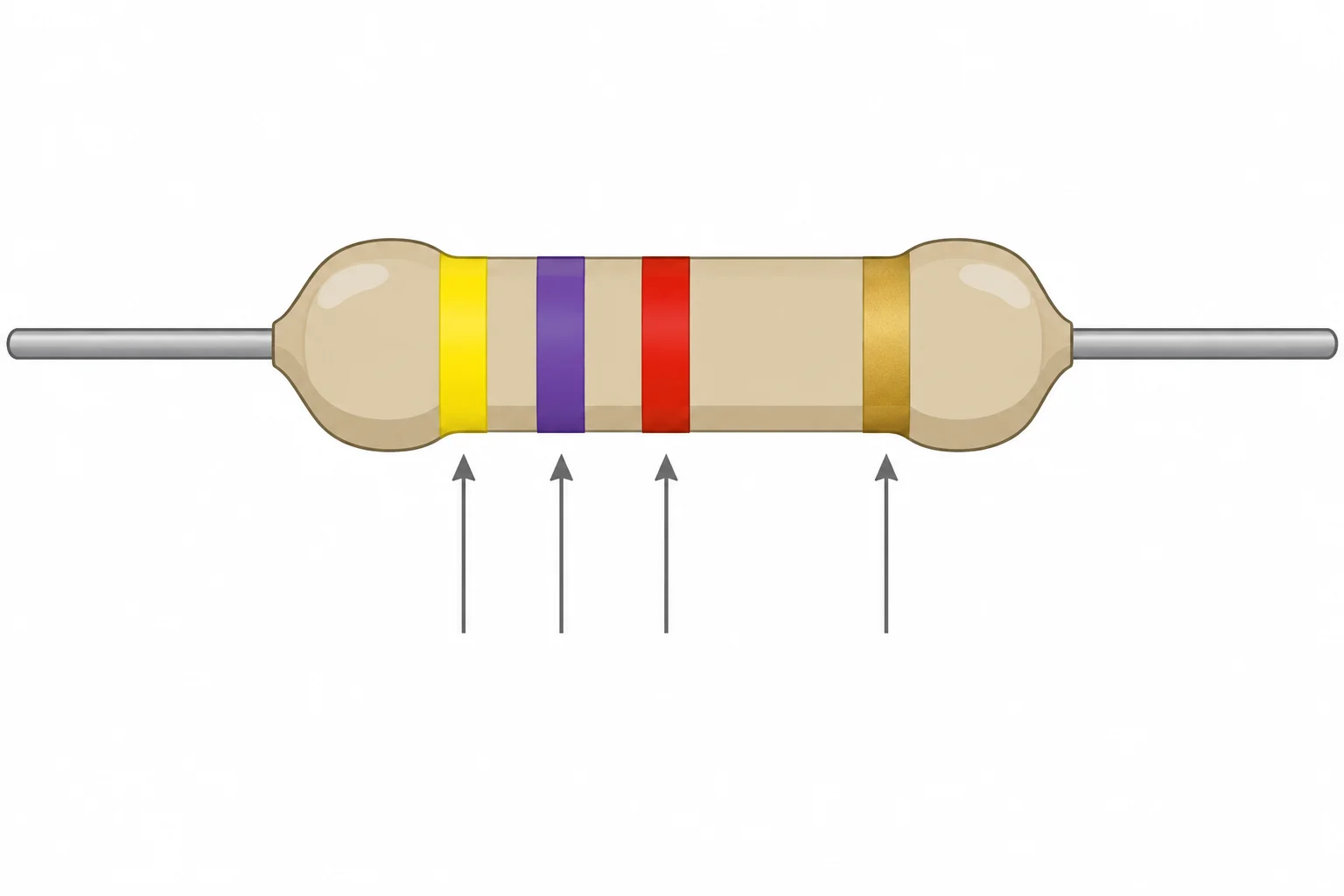

Um resistor de quatro faixas é lido em sequência:

1. 1º algarismo
2. 2º algarismo
3. Multiplicador
4. Tolerância

A faixa de tolerância costuma ficar mais afastada das outras. Comece a leitura pelo lado oposto a essa faixa. Se as cores ou o espaçamento não estiverem claros, não adivinhe: consulte a especificação do componente ou escolha outro resistor com marcação legível.

Observe a posição das faixas antes de consultar seus valores.

Antes de medir, determine a faixa esperada para esse exemplo:

• 5% de 4.700 Ω = 235 Ω
• Limite mínimo: 4.700 − 235 = 4.465 Ω
• Limite máximo: 4.700 + 235 = 4.935 Ω

Portanto, uma futura leitura estável entre 4,465 kΩ e 4,935 kΩ estará dentro da faixa nominal. Perto de um limite, considere também a resolução e a exatidão informadas para o multímetro.

Associe cada posição da faixa à sua função.

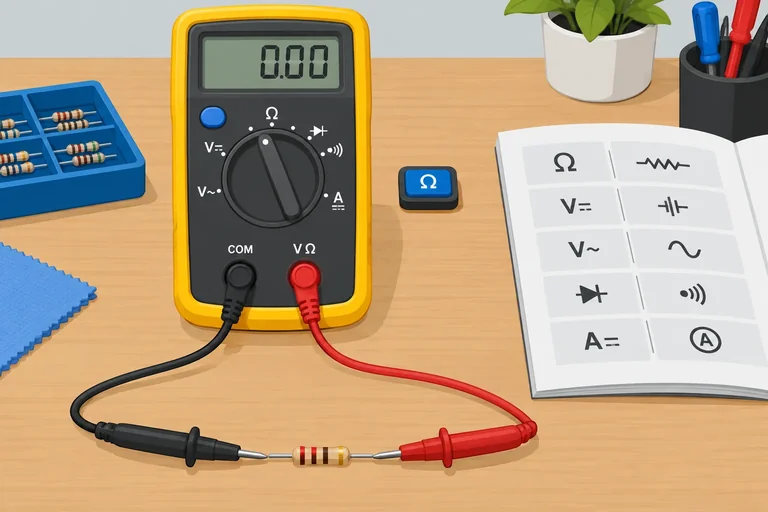

Para medir resistência, procure o símbolo Ω. Para verificar continuidade, procure o símbolo de continuidade indicado no seu modelo, muitas vezes compartilhado com Ω na mesma posição do seletor. Nesse caso, um botão de função alterna entre as opções.

Não suponha que todos os multímetros usam o mesmo desenho: consulte o manual para confirmar o símbolo, o botão de seleção e os limites do seu aparelho.

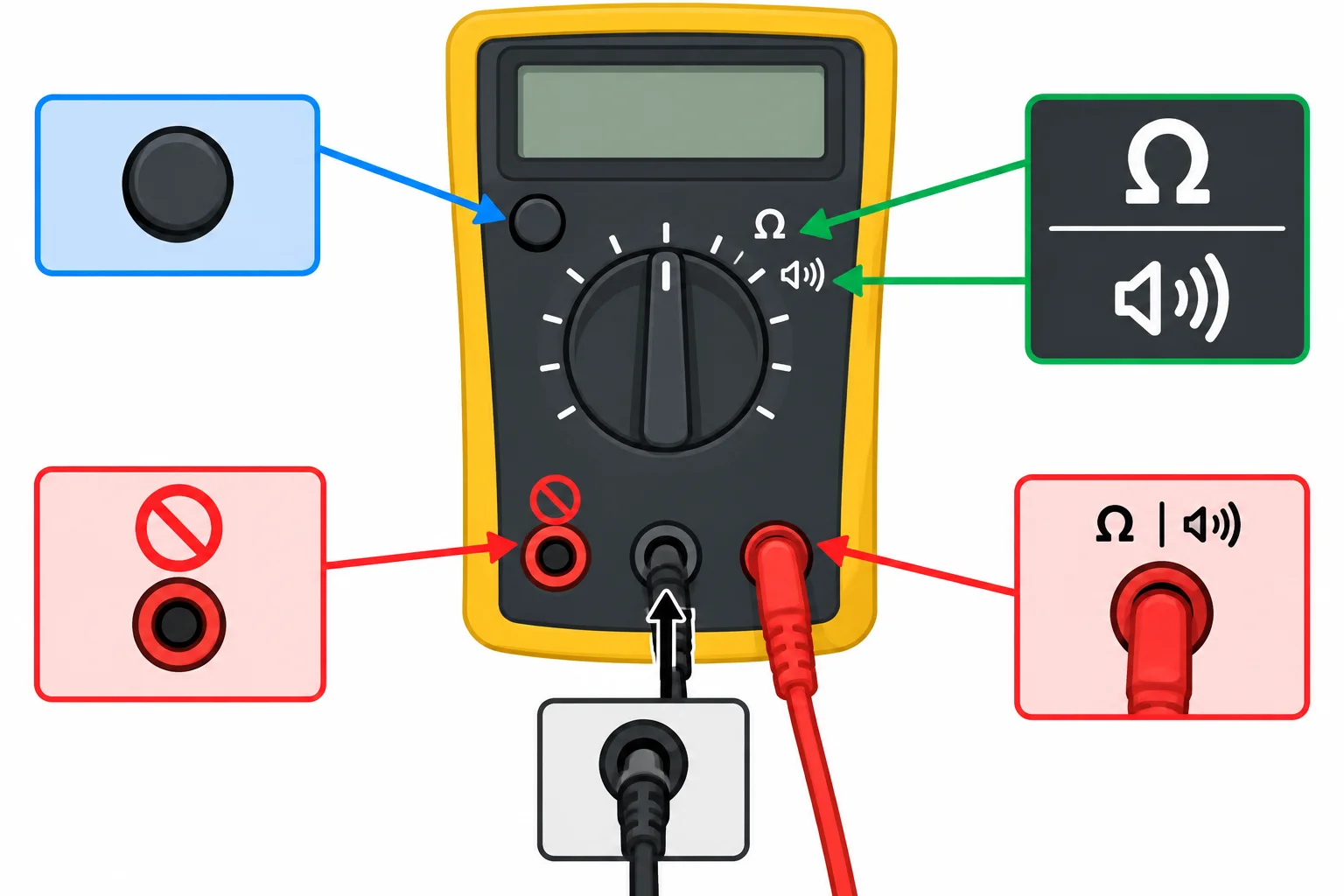

Com a ponta preta em COM, conecte a ponta vermelha ao borne indicado para V/Ω ou para resistência/continuidade no seu aparelho. Para um resistor de valor conhecido, escolha Ω. Para uma checagem rápida de um caminho condutor, escolha a função de continuidade.

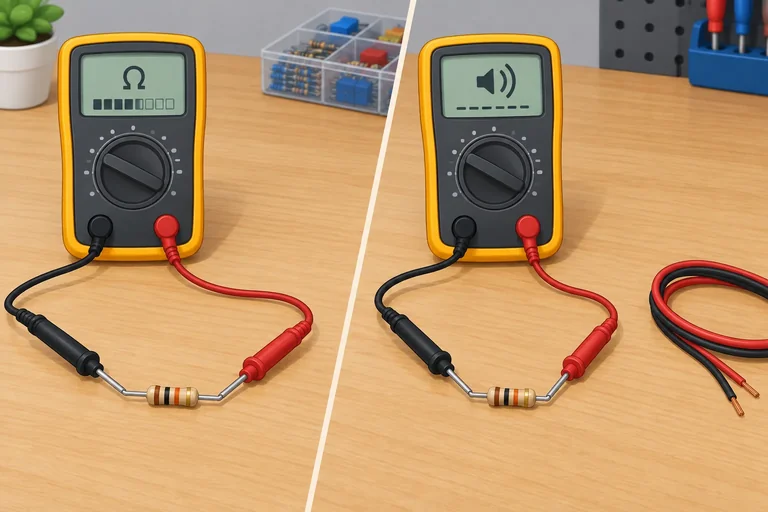

A continuidade pode ter faixa fixa; siga o modo indicado pelo manual. Escolha a função pela pergunta que deseja responder: valor em ohms ou presença de um caminho de baixa resistência.

Alguns multímetros escolhem a escala sozinhos; outros exigem que você a selecione. Se a escala for manual, comece em uma faixa que comporte o valor nominal esperado. Depois, se houver uma faixa menor que ainda comporte esse valor, use-a para obter mais detalhes no visor.

Exemplo: para um resistor de 4,7 kΩ, uma faixa de 20 kΩ comporta o valor. Uma faixa de 2 kΩ não comporta.

Você vai medir um resistor avulso identificado como 4,7 kΩ. Ele já está fisicamente desconectado de toda alimentação. Escolha a configuração completa compatível em um multímetro de escala manual.

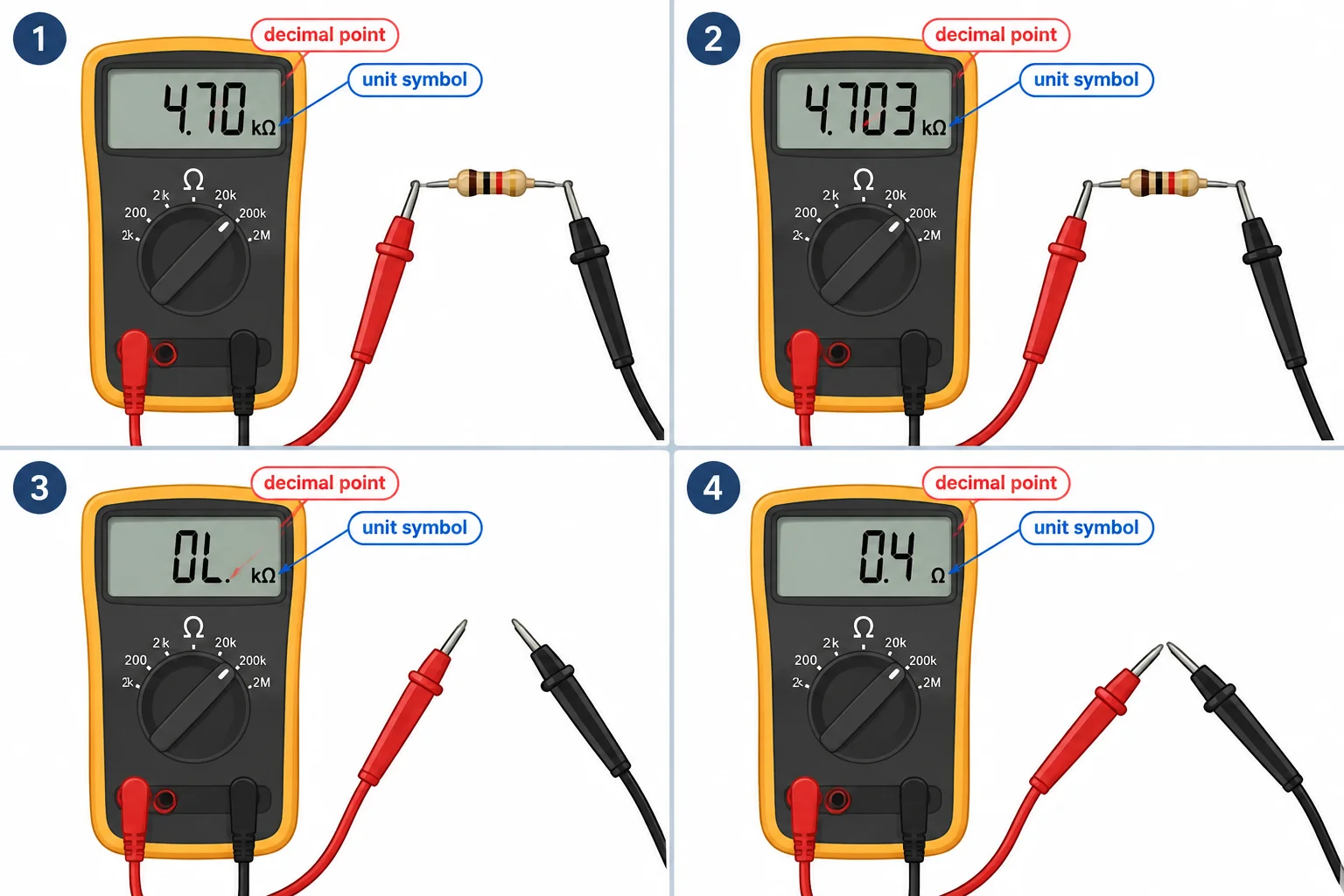

Uma leitura de resistência só faz sentido ao reunir três elementos do visor: número, ponto decimal e unidade. Por exemplo, 4,70 kΩ corresponde a 4.700 Ω; já 470 Ω é dez vezes menor. Confira a unidade exibida antes de comparar o resultado com o valor esperado.

Em alguns multímetros, a escala escolhida muda também a quantidade de casas mostradas. Isso altera o detalhe visível da leitura, não altera o componente medido.

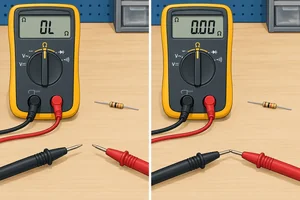

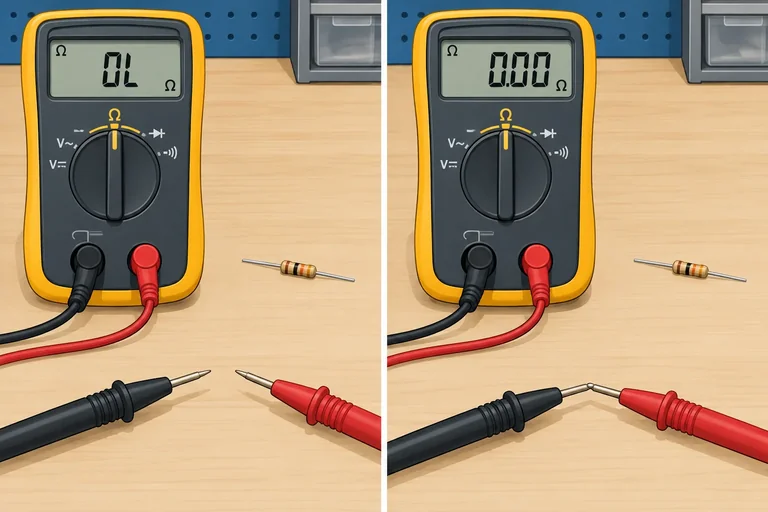

Antes de testar um componente, faça uma referência rápida na função Ω, sem ligação a circuito externo:

1. Deixe as pontas afastadas. O visor pode mostrar OL ou uma indicação equivalente, pois não há caminho entre elas.
2. Encoste firmemente as partes metálicas das duas pontas. O visor deve indicar uma resistência baixa.

Essa pequena leitura pode vir dos cabos, das pontas e dos contatos entre elas. Ela não significa necessariamente defeito no instrumento nem resistência rigorosamente zero.

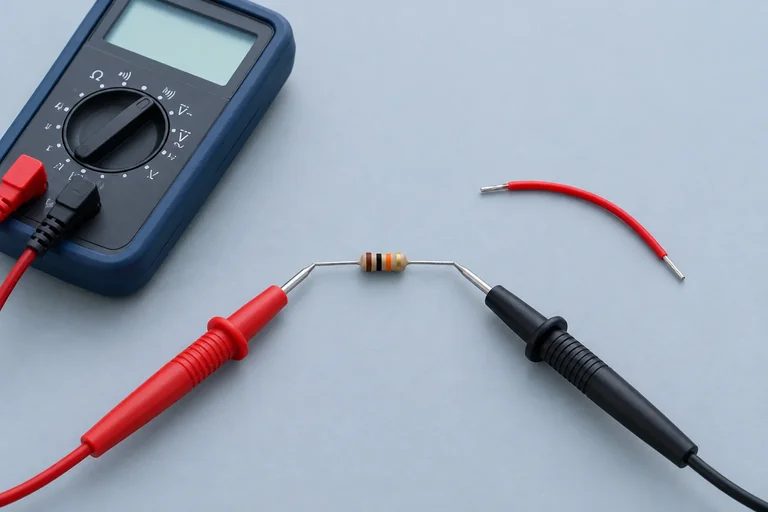

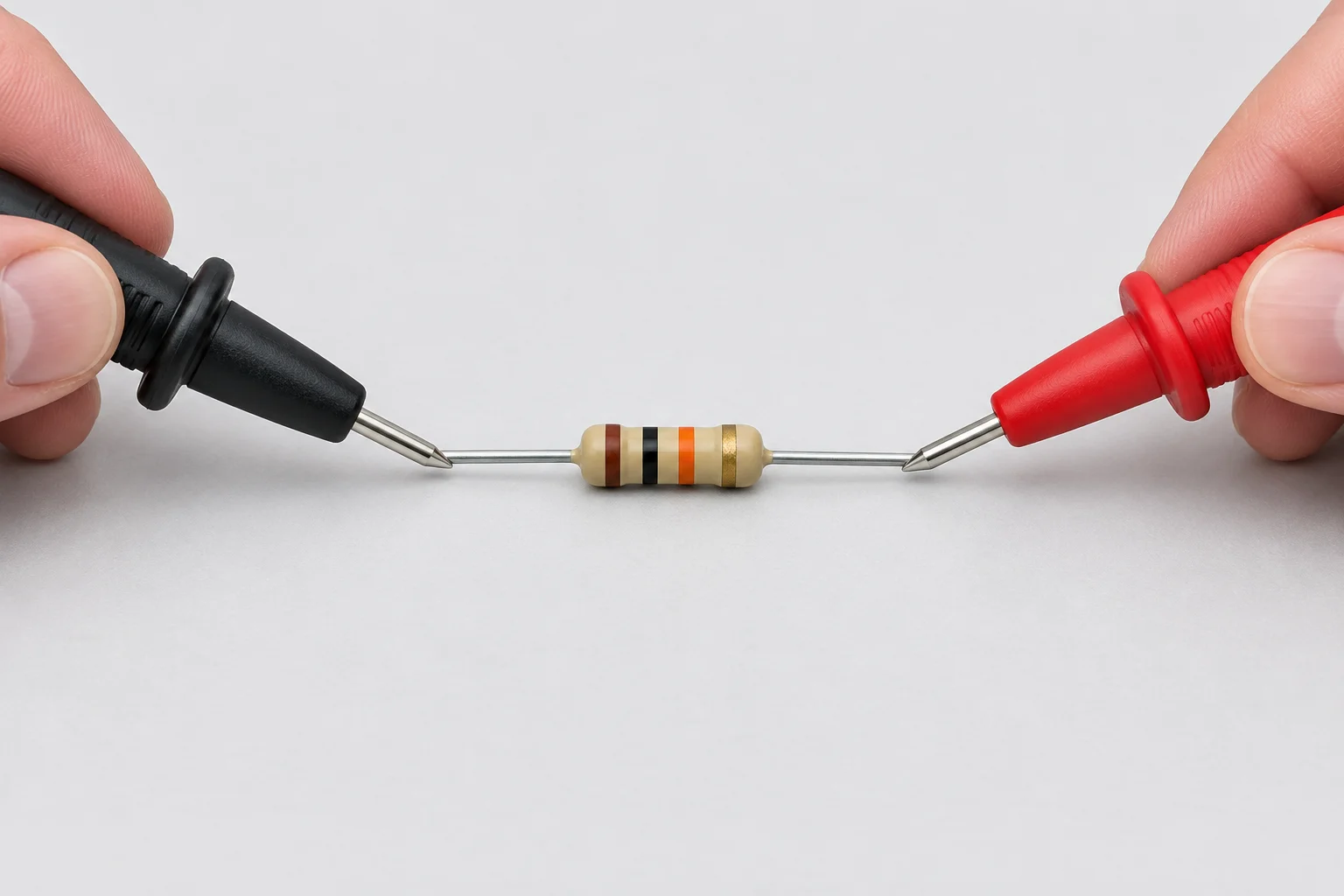

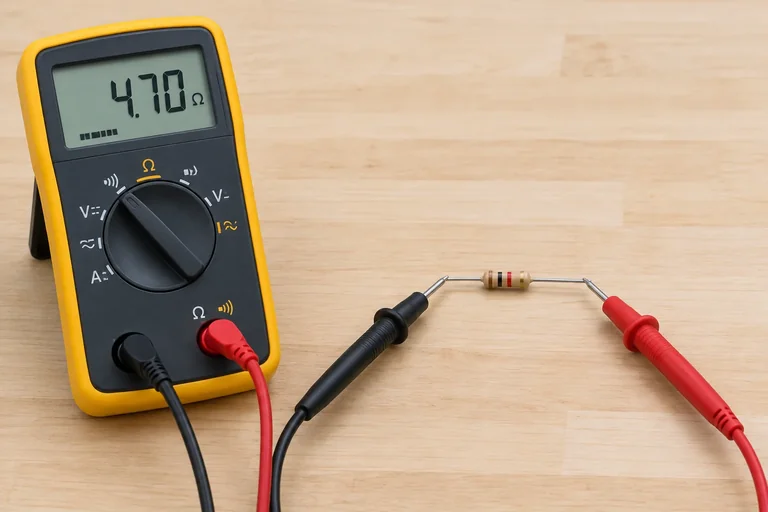

Com o resistor avulso e apoiado sobre uma superfície isolante, confirme que ele não está ligado a bateria, fonte, USB nem a qualquer circuito. Com o multímetro já configurado em Ω, encoste uma ponta no metal de cada terminal.

Mantenha os dedos atrás das proteções das pontas. Segure as pontas pelos cabos isolados e evite tocar ao mesmo tempo os dois terminais do resistor: seu corpo pode criar um caminho adicional, sobretudo em resistências altas.

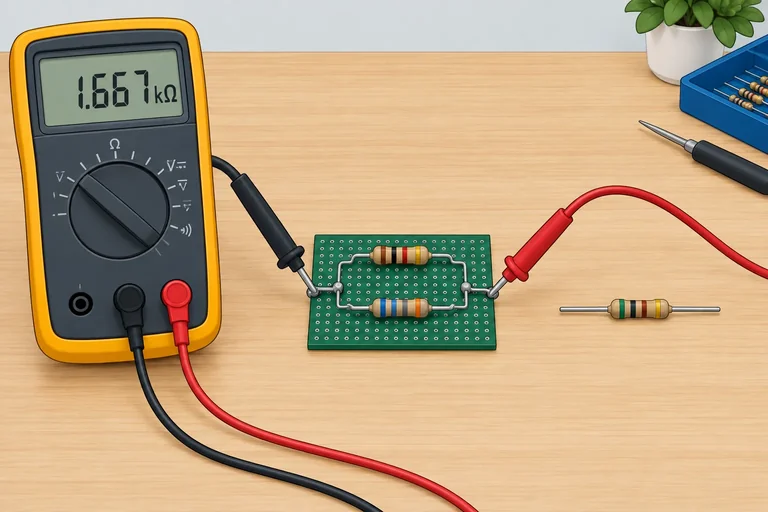

Ao medir em Ω entre dois pontos, o multímetro não reconhece qual resistor você queria testar. Ele mede a resistência equivalente de todos os caminhos resistivos acessíveis entre as pontas.

Por isso, um resistor que mede corretamente quando está avulso pode apresentar um valor menor quando continua conectado a outro caminho em paralelo. Essa leitura, sozinha, não prova defeito no resistor.

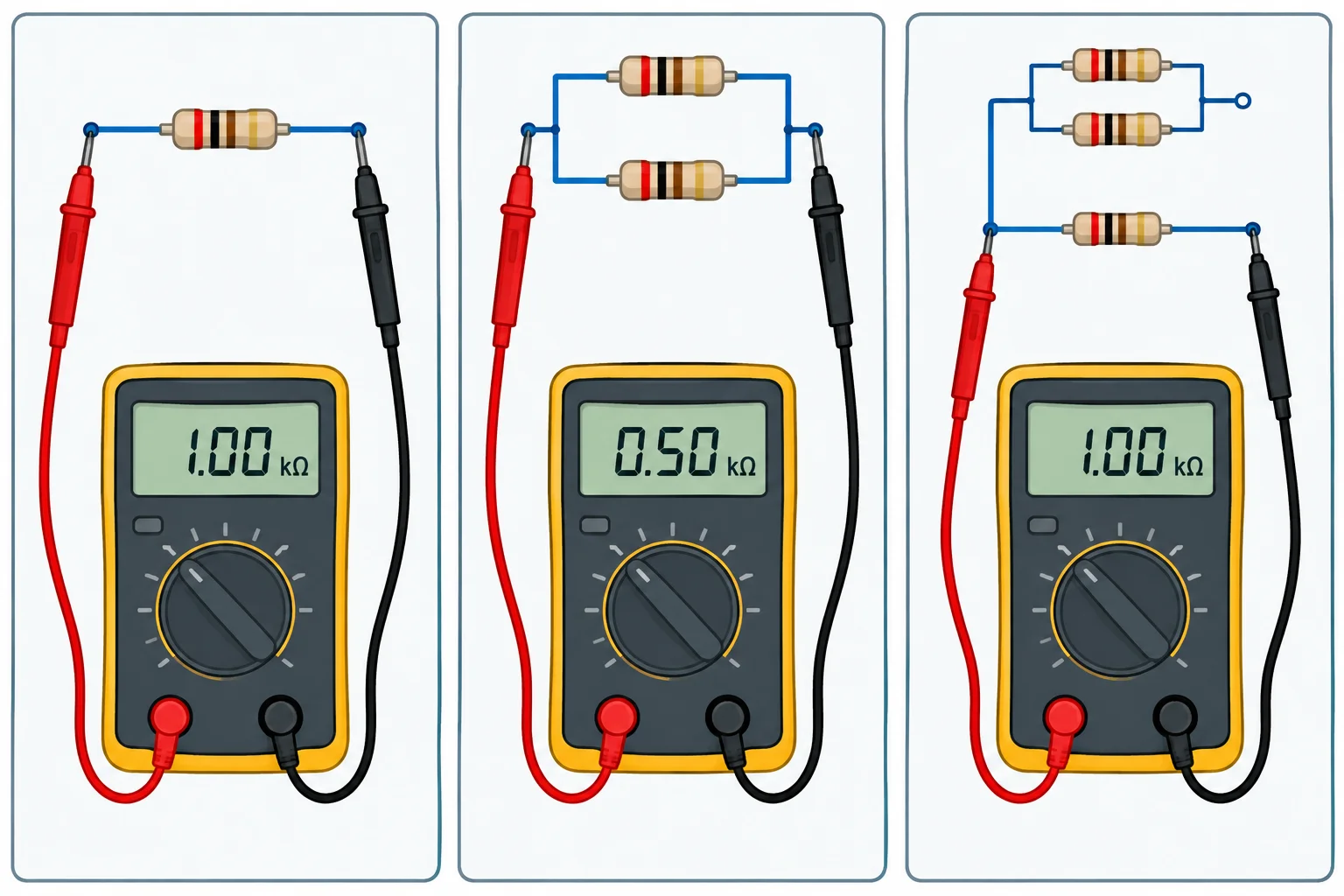

Compare as três situações: o componente é o mesmo, mas os caminhos disponíveis entre as pontas mudam a leitura.

Continuidade é uma verificação rápida: ela responde se há um caminho de baixa resistência entre as pontas, segundo o critério do seu multímetro. Não é uma medição precisa do valor em ohms.

O apito começa somente quando a resistência fica abaixo de um limiar definido pelo fabricante. Esse limiar varia entre modelos; consulte o manual se ele for relevante para sua decisão.

Por isso, apitar não quer dizer “0 Ω”. Há resistência nos cabos, nas pontas e nos contatos, mesmo em um caminho que gera aviso sonoro.

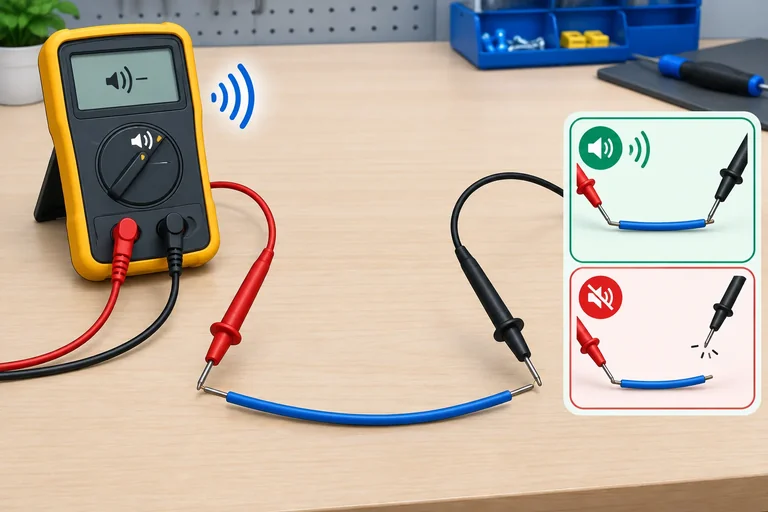

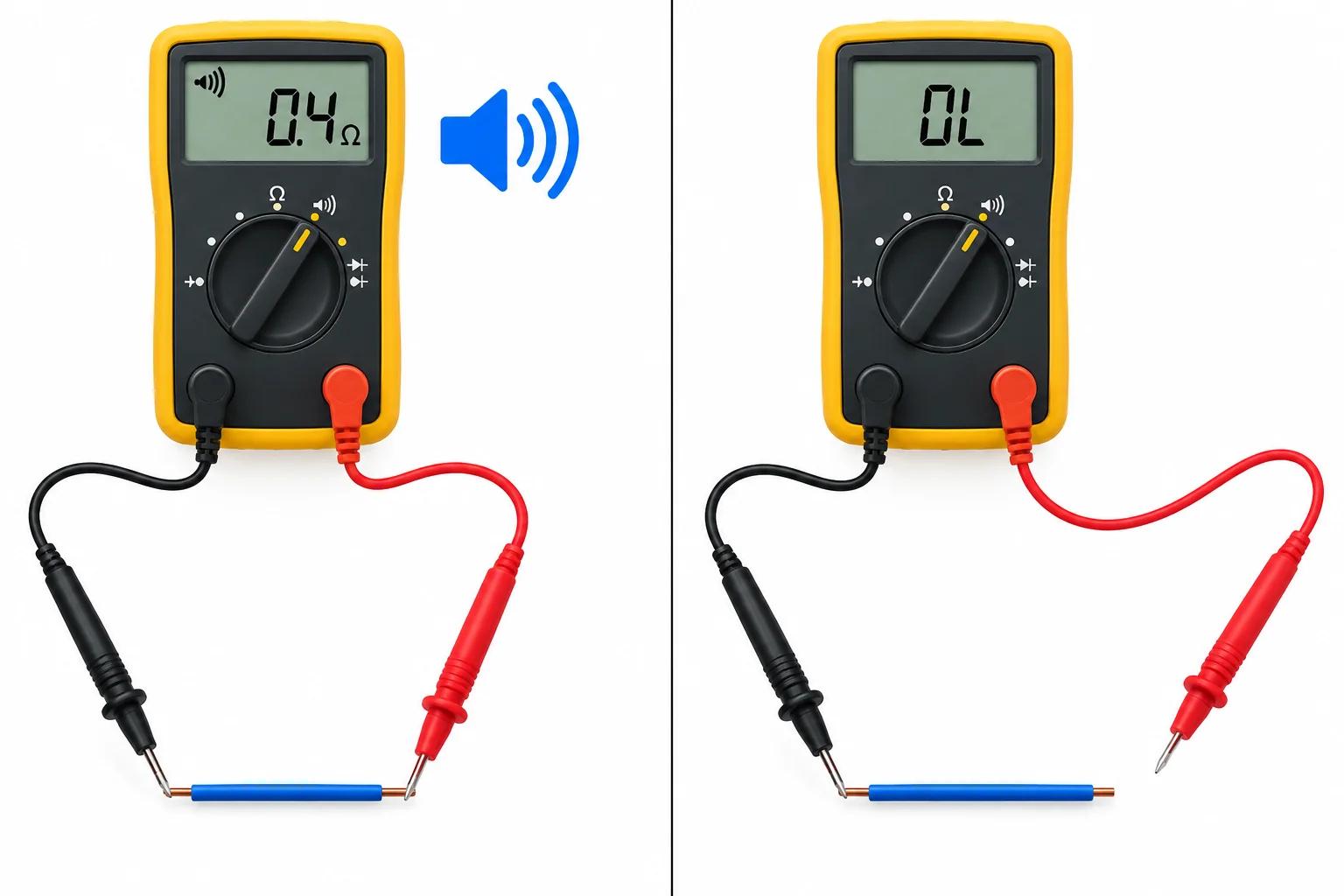

Com o fio isolado, avulso e totalmente desconectado de qualquer alimentação externa, faça uma verificação segura:

1. Confirme no manual o modo de continuidade e os bornes corretos.
2. Encoste uma ponta em cada extremidade metálica exposta do fio. Observe o apito e o visor.
3. Afaste uma das pontas do terminal, sem encostar em outro circuito. Observe novamente.
4. Se precisar saber a resistência do fio e dos contatos, mude para Ω e leia número e unidade.

Mantenha os dedos atrás das proteções das pontas. Não faça esse teste em tomadas, equipamentos ligados, circuitos desconhecidos ou componentes que possam armazenar energia.

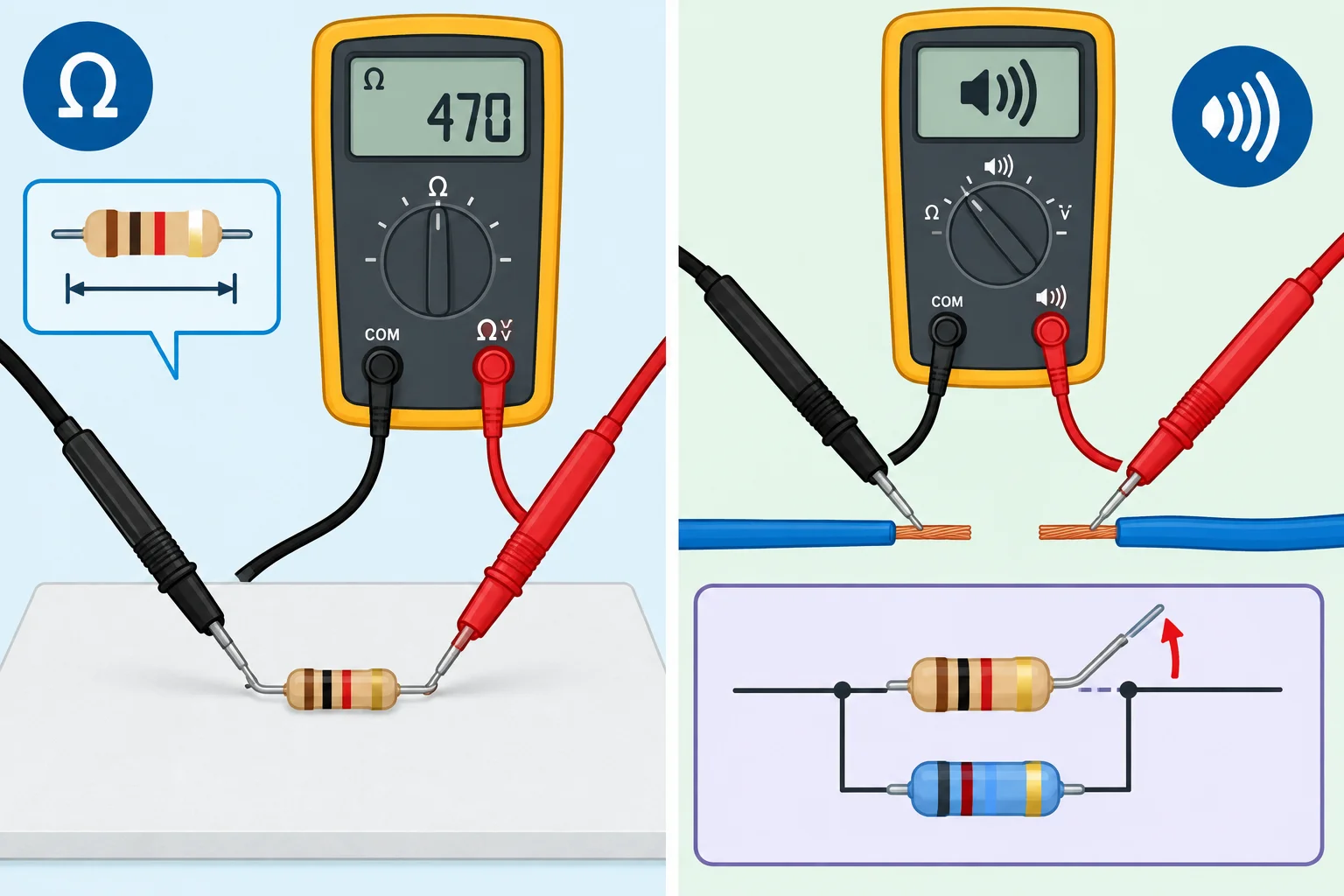

Use este roteiro sempre com o circuito ou componente fisicamente desconectado de baterias, fontes, USB e qualquer alimentação externa:

1. Inspecione multímetro e pontas; pare se houver dano ou dúvida.
2. Identifique o que a pergunta pede: valor em ohms ou apenas caminho de baixa resistência.
3. Para um resistor, anote valor nominal e tolerância antes de medir.
4. Selecione Ω ou continuidade e confirme, no manual, COM e o borne indicado para V/Ω.
5. Faça contato firme, espere estabilizar e registre unidade, leitura e conclusão limitada ao que foi testado.

Se o resistor ainda tiver outro caminho ligado entre seus terminais, a leitura não representa necessariamente só ele. Nesse caso, seria preciso isolar eletricamente pelo menos um terminal antes de avaliá-lo.

Coloque as etapas na ordem mais segura e útil para verificar um resistor avulso. Considere que ele está totalmente desconectado de qualquer circuito e alimentação.
