Exercícios
Avalie seus conhecimentos sobre metrologia dimensional aplicada à produção industrial. Este questionário aborda a finalidade das medições no processo de fabricação, resolução e exatidão de instrumentos, uso de paquímetros, micrômetros e calibradores passa/não passa, além da interpretação de tolerâncias dimensionais e geométricas. Explore conceitos essenciais como rastreabilidade metrológica, equilíbrio térmico, incerteza de medição, repetibilidade, reprodutibilidade e análise de sistemas de medição (MSA). Também são abordadas práticas de inspeção com apalpadores e mesas de granito, fundamentais para garantir a conformidade, a qualidade e a confiabilidade das peças produzidas.
Responda às questões abaixo e confira a explicação de cada resposta.
0/14 respondidas
Áudio automático ativado: as próximas questões serão lidas ao clicar em Continuar.
A metrologia dimensional permite comparar as medidas reais de uma peça com os limites definidos no projeto, contribuindo para a qualidade e a intercambiabilidade dos componentes.
A resolução corresponde à menor variação que o instrumento consegue indicar. A exatidão está relacionada à proximidade entre o resultado medido e o valor de referência.

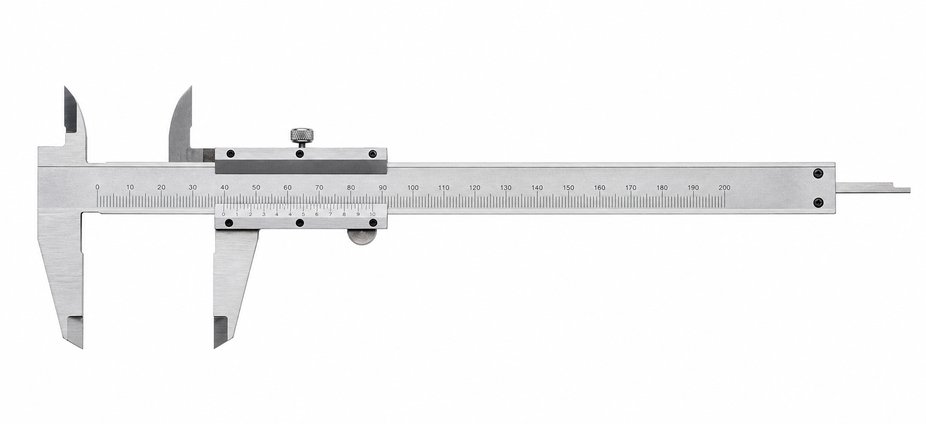

O paquímetro universal possui régua graduada, cursor, bicos para medições externas e internas e haste para profundidade, permitindo diferentes tipos de medição.
O micrômetro externo é apropriado para medir diâmetros e espessuras com resolução geralmente superior à de uma trena ou de instrumentos destinados à verificação de ângulos.
Os limites permitidos são 19,95 mm e 20,05 mm. A medida de 20,04 mm está dentro desse intervalo; as medidas de 19,93 mm e 20,07 mm estão fora da especificação.
Resultados agrupados, mas constantemente acima do valor de referência, indicam uma tendência sistemática positiva. Isso pode decorrer de erro de zero, calibração inadequada ou método incorreto.
A rastreabilidade conecta o resultado a uma referência reconhecida por meio de uma cadeia documentada de calibrações, cada uma contribuindo para a incerteza de medição.
Variações de temperatura alteram as dimensões da peça e do instrumento por expansão ou contração térmica. O equilíbrio térmico reduz essa fonte de erro, especialmente em medições precisas.

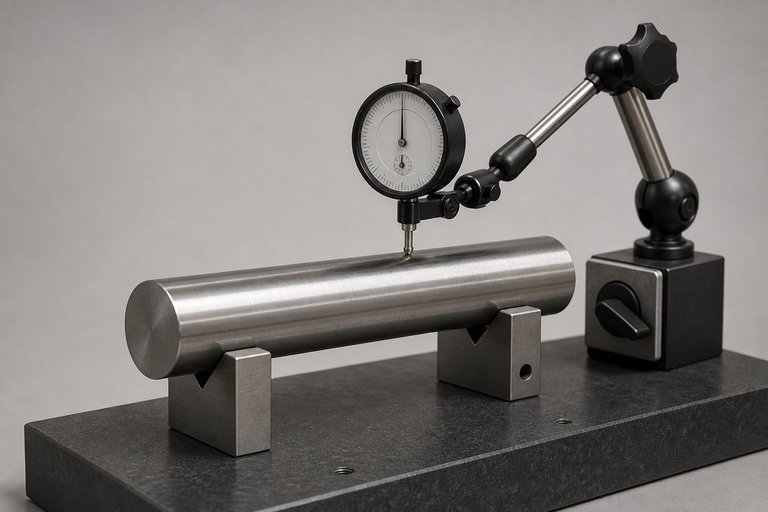

O relógio comparador detecta pequenos deslocamentos em relação a uma referência. Ele é empregado, por exemplo, na verificação de batimento, alinhamento, paralelismo e variações de altura.

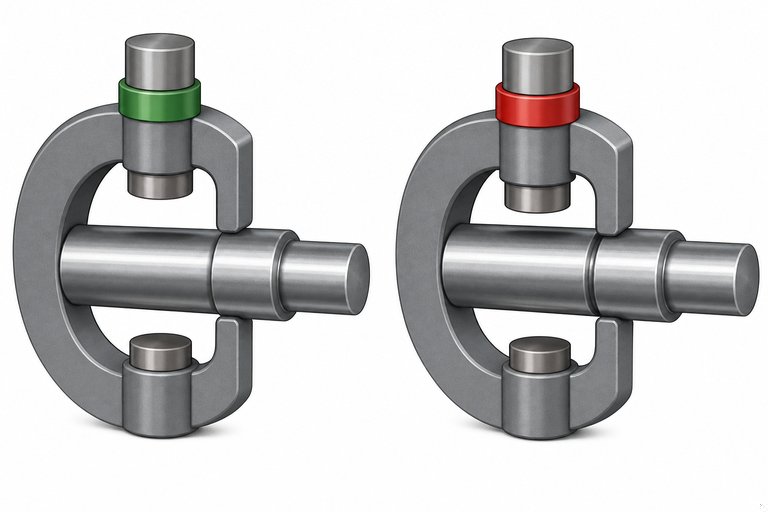

Calibradores passa e não passa realizam uma verificação por atributos. Eles indicam se a dimensão está dentro dos limites funcionais, mas não fornecem o valor numérico da medida.
A repetibilidade avalia a variação obtida com o mesmo sistema e sob as mesmas condições. A reprodutibilidade avalia mudanças associadas a operadores ou a outras condições de medição.
A incerteza expressa a dispersão atribuída ao valor medido nas condições declaradas. Ela não deve ser confundida com a tolerância do produto nem, necessariamente, com a resolução do instrumento.

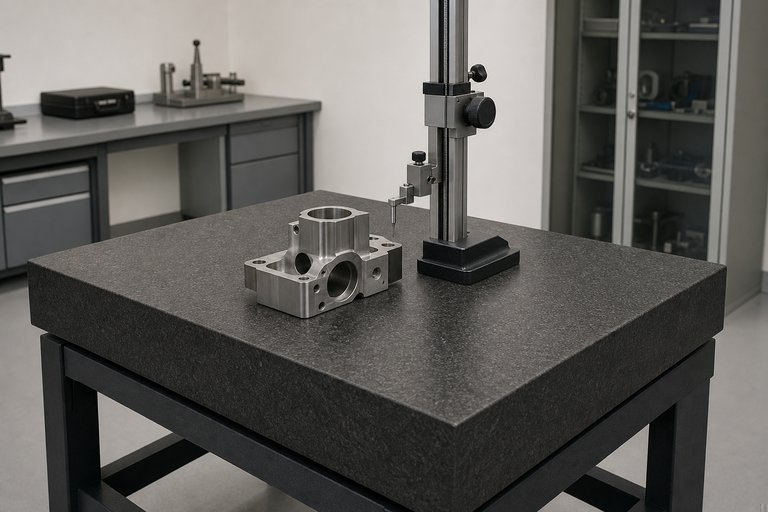

O desempeno de granito fornece uma superfície de referência plana e estável para inspeções de altura, planicidade, paralelismo e outras características geométricas.

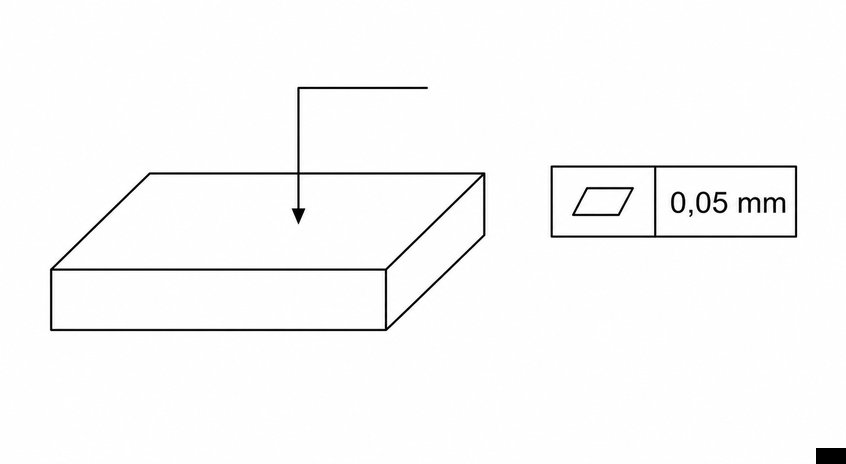

A planicidade controla uma superfície inteira entre dois planos paralelos separados pelo valor da tolerância. Por ser uma tolerância de forma, não exige referência a um datum.
