Lógica Ladder e Operação de CLPs em Automação Industrial

Áudio automático ativado: as próximas questões serão lidas ao clicar em Continuar.

1. 1

   Qual é a sequência típica do ciclo de varredura de um CLP?

   A Ler as entradas, executar o programa e atualizar as saídas B Atualizar as saídas, desligar o processador e ler as entradas C Executar o programa, apagar a memória e testar os sensores
2. 2

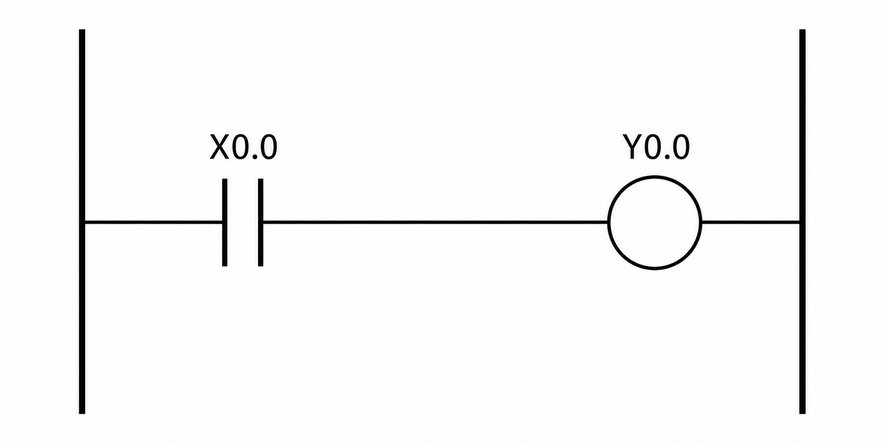

   No diagrama Ladder mostrado, em qual condição o contato X0.0 permite continuidade lógica até a bobina?



   A Quando o bit X0.0 está falso B Quando o bit X0.0 está verdadeiro C Somente durante a inicialização do CLP
3. 3

   Qual é a função básica de uma bobina de saída em um programa Ladder?

   A Converter automaticamente um sinal analógico em digital B Definir o tempo total do ciclo de varredura C Gravar em um bit o resultado lógico do degrau
4. 4

   Qual é a principal finalidade do circuito Ladder apresentado?



   A Manter o comando ativo após o botão de partida ser solto B Converter o comando de partida em um sinal analógico C Alternar automaticamente o sentido de rotação do motor
5. 5

   Em um comando de reversão de motor, qual é a finalidade do intertravamento entre os contatores de avanço e reversão?

   A Aumentar a velocidade do motor durante a partida B Impedir que os dois contatores sejam acionados simultaneamente C Manter o motor ligado após uma queda de energia
6. 6

   Um temporizador TON possui tempo predefinido de 5 segundos. Se sua entrada ficar verdadeira por 4 segundos e então voltar a ser falsa, qual será o resultado?



   A A saída Q será ativada durante o quinto segundo B A saída Q será ativada e permanecerá memorizada C A saída Q não será ativada e o tempo decorrido será reiniciado
7. 7

   Como se comporta a saída Q de um temporizador TOF quando sua entrada muda de verdadeira para falsa?

   A Permanece ativa durante o tempo programado e depois é desativada B É desativada imediatamente e volta a ligar após o tempo programado C Alterna continuamente enquanto o tempo estiver sendo contado
8. 8

   Em um contador crescente CTU, o que normalmente ocorre quando a instrução de reset correspondente é acionada?

   A O valor predefinido é duplicado B O valor acumulado é zerado e o estado de conclusão é removido C O contador passa automaticamente a contar para baixo
9. 9

   Por que botões de parada são frequentemente conectados por contatos físicos normalmente fechados em sistemas industriais?

   A Para aumentar a tensão disponível na entrada do CLP B Para permitir que o botão controle diretamente sinais analógicos C Para que o rompimento de um fio também possa gerar uma condição de parada
10. 10

    Considere os estados indicados no diagrama: A = 1 e B = 0. Qual será o estado lógico da bobina Y?



    A Energizada B Desenergizada C Alternando a cada varredura
11. 11

    Que relação lógica é implementada pelos contatos A e B dispostos nos dois ramos do diagrama?



    A Negação lógica B OU lógico C E lógico
12. 12

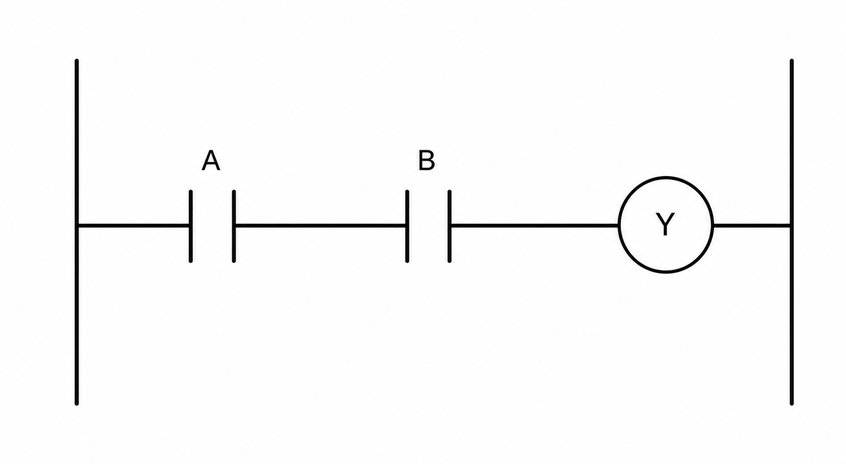

    Que condição energiza a bobina Y no diagrama apresentado?



    A Somente A verdadeira, independentemente de B B Pelo menos uma das entradas verdadeira C A e B verdadeiras simultaneamente
13. 13

    Para que serve uma instrução de pulso de borda positiva, também chamada de one-shot de subida?

    A Tornar uma condição verdadeira por uma única varredura quando ocorre a transição de 0 para 1 B Manter uma saída ativa até que o CLP seja desligado C Produzir continuamente pulsos enquanto a entrada estiver verdadeira
14. 14

    Um transmissor de pressão fornece de 4 a 20 mA para representar linearmente de 0 a 10 bar. Qual pressão corresponde a 12 mA?

    A 3 bar B 5 bar C 7,5 bar
15. 15

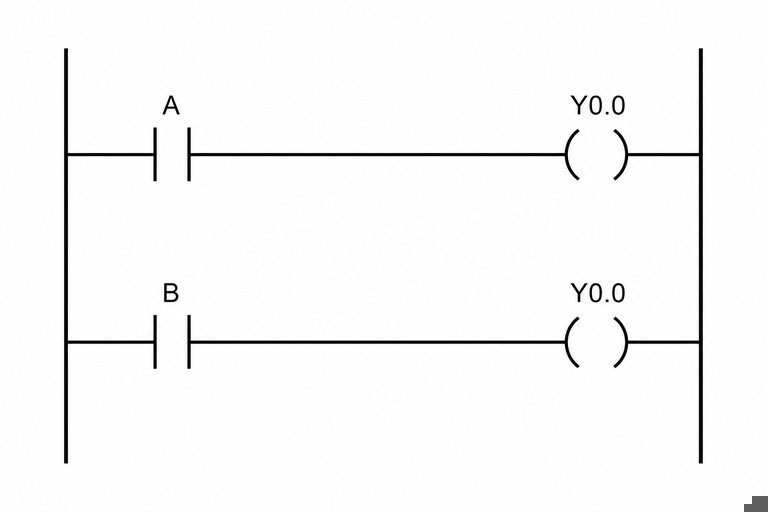

    Qual problema de programação está presente no diagrama Ladder mostrado?



    A Os contatos de entrada não podem ser usados em degraus diferentes B Toda bobina precisa estar ligada a um temporizador C A mesma bobina é escrita em mais de um degrau, e a última execução pode sobrescrever a anterior
