Controle de Distorções em Estruturas Soldadas

Áudio automático ativado: as próximas questões serão lidas ao clicar em Continuar.

1. 1

   Qual é a principal causa das distorções dimensionais produzidas durante a soldagem?

   A A expansão e a contração desuniformes do metal durante o ciclo térmico B A transformação de toda a junta em um material não metálico C O aumento uniforme da espessura das peças após o resfriamento
2. 2

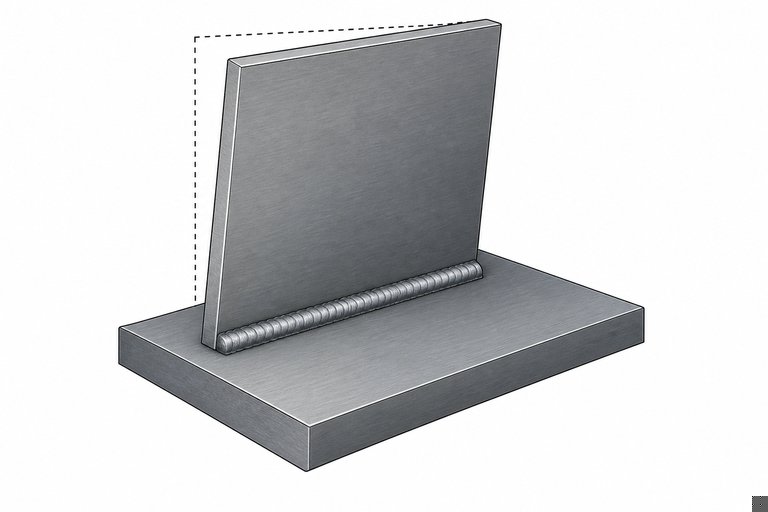

   A imagem mostra duas chapas que deixaram de permanecer no mesmo plano após a execução de uma solda de filete. Que tipo de deformação está representado?



   A Contração longitudinal sem mudança de ângulo B Distorção angular C Alongamento uniforme das chapas
3. 3

   Em uma junta que permite soldagem pelos dois lados, qual prática ajuda a equilibrar as contrações?

   A Depositar todos os passes de um lado antes de iniciar o outro B Aumentar continuamente o tamanho dos cordões de um único lado C Alternar os passes entre os lados da junta
4. 4

   Mantidas as demais condições, como um aporte térmico excessivo tende a afetar a distorção?

   A Aumenta a região aquecida e pode intensificar a contração B Elimina a contração porque mantém o metal permanentemente expandido C Impede qualquer alteração dimensional durante o resfriamento
5. 5

   Qual é a função dos pontos de fixação, também chamados de soldas de ponteamento, no controle dimensional?

   A Substituir obrigatoriamente toda a solda definitiva B Manter o alinhamento e a abertura da junta durante a montagem e a soldagem C Eliminar a necessidade de verificar o esquadro das peças
6. 6

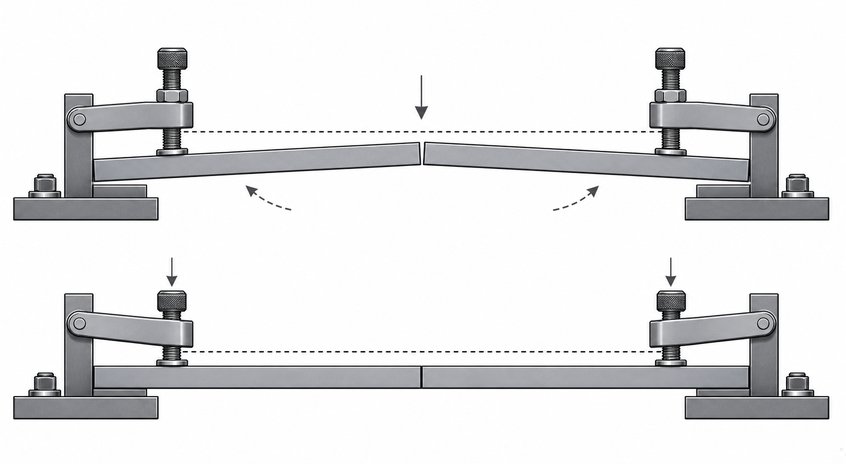

   Na montagem ilustrada, as chapas foram posicionadas com uma pequena inclinação oposta à deformação esperada. Qual método está sendo aplicado?



   A Goivagem da raiz B Soldagem intermitente aleatória C Pré-deformação ou posicionamento compensado
7. 7

   O que caracteriza a contração longitudinal de uma solda?

   A A redução dimensional paralela ao eixo do cordão B A separação permanente das bordas perpendicularmente ao cordão C O aumento uniforme da largura da chapa em toda a sua extensão
8. 8

   Qual efeito indesejado pode ocorrer quando a montagem é restringida de forma excessivamente rígida durante a soldagem?

   A Desaparecimento completo das tensões internas B Elevação das tensões residuais e do risco de trincas C Resfriamento instantâneo e uniforme de toda a estrutura
9. 9

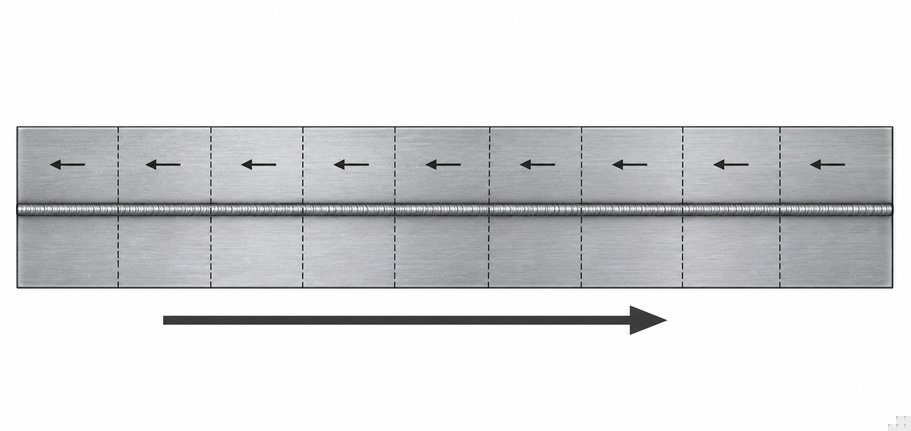

   A ilustração apresenta pequenos trechos de solda executados em sentido contrário ao avanço geral do trabalho. Qual técnica está representada?



   A Passe contínuo no sentido progressivo B Soldagem circular concêntrica C Sequência em passo a ré
10. 10

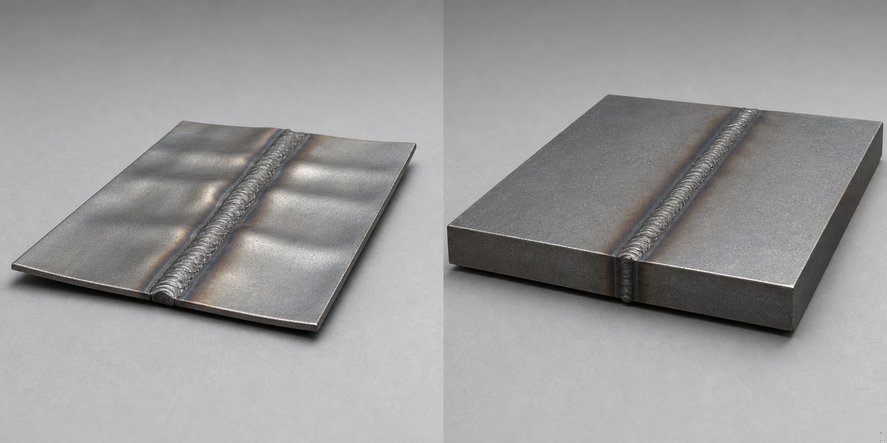

    Por que chapas finas são particularmente suscetíveis ao empenamento durante a soldagem?



    A Possuem menor rigidez e respondem mais facilmente às contrações localizadas B Não conduzem calor para regiões vizinhas da junta C Não sofrem expansão térmica quando aquecidas
11. 11

    Quando o projeto permite, por que uma solda intermitente pode reduzir a distorção em comparação com uma solda contínua?

    A Porque elimina completamente as tensões residuais B Porque reduz o volume de metal depositado e o calor total introduzido C Porque aumenta continuamente a largura da zona aquecida
12. 12

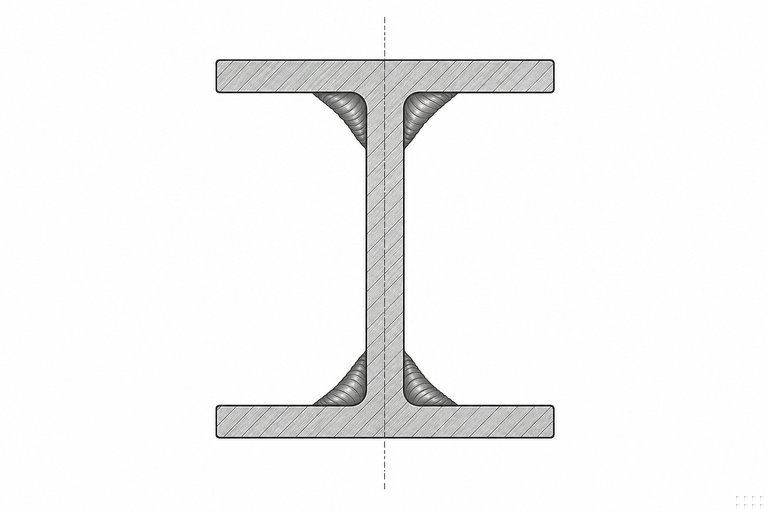

    Qual disposição de soldas tende a reduzir o encurvamento causado por forças de contração excêntricas?



    A Concentrar todos os cordões o mais distante possível do centro resistente da seção B Aplicar cordões somente em uma borda da peça, independentemente do projeto C Distribuir os cordões de forma simétrica em relação ao eixo neutro da seção
13. 13

    Qual procedimento é uma forma de correção mecânica de uma peça soldada que ficou levemente empenada?

    A Aplicar força controlada em prensa ou dispositivo de endireitamento B Aquecer aleatoriamente toda a peça até ocorrer nova deformação C Remover material do cordão sem avaliar a resistência da junta
14. 14

    No endireitamento por chama, o que produz o movimento corretivo após o aquecimento localizado?

    A A fusão completa da seção transversal da peça B A contração controlada da região aquecida durante o resfriamento C A remoção química das tensões por contato com o ar
15. 15

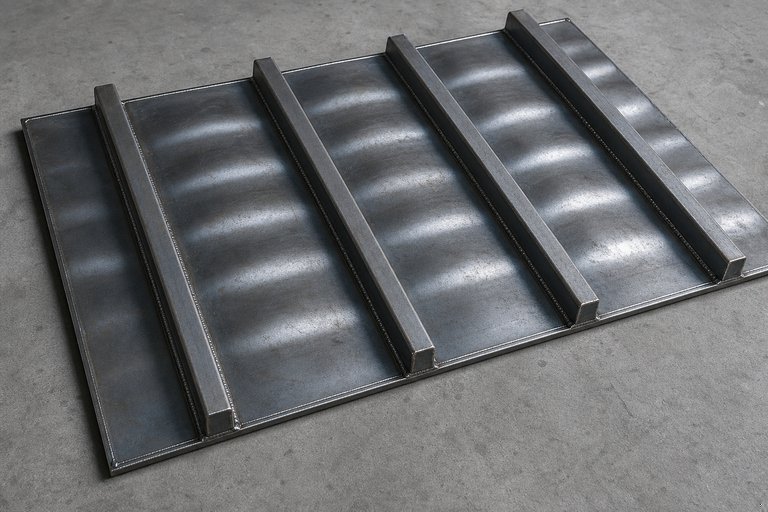

    A chapa mostrada apresenta ondulações localizadas entre os elementos de reforço após a soldagem. Como essa deformação é normalmente classificada?



    A Redução homogênea de espessura B Alongamento elástico uniforme C Flambagem ou ondulação da chapa
16. 16

    Em uma junta longa e simétrica, qual sequência geralmente ajuda a evitar o acúmulo de deformação em uma única extremidade?

    A Iniciar próximo ao centro e avançar alternadamente para as extremidades B Começar em uma ponta e executar todo o comprimento sem interrupção C Concentrar vários passes consecutivos apenas na extremidade mais flexível
17. 17

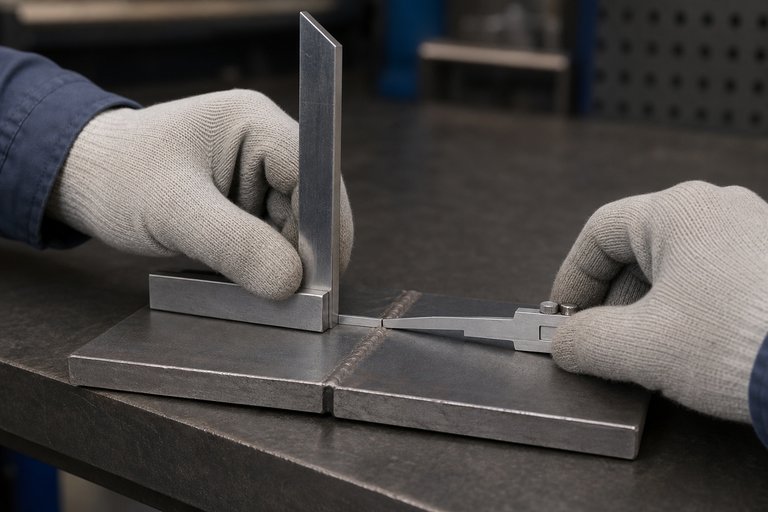

    Na inspeção ilustrada, um instrumento compara a inclinação de duas chapas ao lado da junta soldada. Qual grandeza está sendo verificada?



    A Composição química do metal de solda B Distorção angular entre as chapas C Dureza interna da zona termicamente afetada
