Representação e Leitura de Cortes Arquitetônicos

Áudio automático ativado: as próximas questões serão lidas ao clicar em Continuar.

1. 1

   Qual é a principal finalidade de um corte arquitetônico?

   A Mostrar relações verticais, alturas e elementos internos da edificação B Representar somente a distribuição dos ambientes em vista superior C Apresentar exclusivamente a aparência externa de uma fachada
2. 2

   Como devem ser representados, em geral, os elementos diretamente interceptados pelo plano de corte?

   A Com linhas tracejadas e muito finas B Com linhas mais espessas que as dos elementos vistos ao fundo C Com a mesma espessura de todas as linhas de cota
3. 3

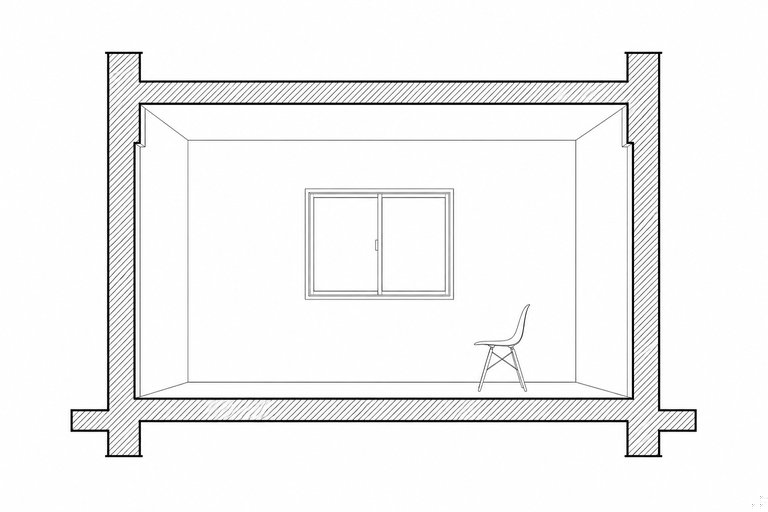

   Na representação apresentada, qual elemento está sendo diretamente interceptado pelo plano de corte?



   A A cadeira desenhada ao fundo B A janela vista além do plano C A parede com contorno espesso e preenchimento seccionado
4. 4

   O que indica uma cota de nível como +3,00 em um corte arquitetônico?

   A A altura daquele ponto em relação ao nível de referência adotado B A distância horizontal entre duas paredes C A espessura total da parede naquele pavimento
5. 5

   Como devem aparecer os elementos visíveis que estão além do plano de corte?

   A Sempre preenchidos por hachuras densas B Com linhas mais finas que as dos elementos seccionados C Obrigatoriamente omitidos do desenho
6. 6

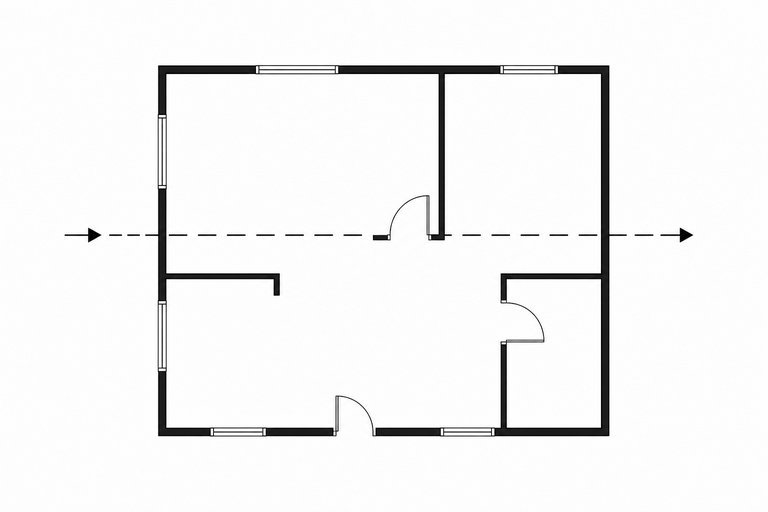

   Em uma planta, o que indicam as setas localizadas nas extremidades da linha de corte?



   A A orientação do norte geográfico B A espessura das lajes interceptadas C A direção para a qual o observador olha
7. 7

   Qual é a função das hachuras aplicadas aos componentes seccionados?

   A Diferenciar áreas cortadas e, quando necessário, identificar materiais B Indicar o sentido de abertura das portas C Substituir todas as cotas verticais do desenho
8. 8

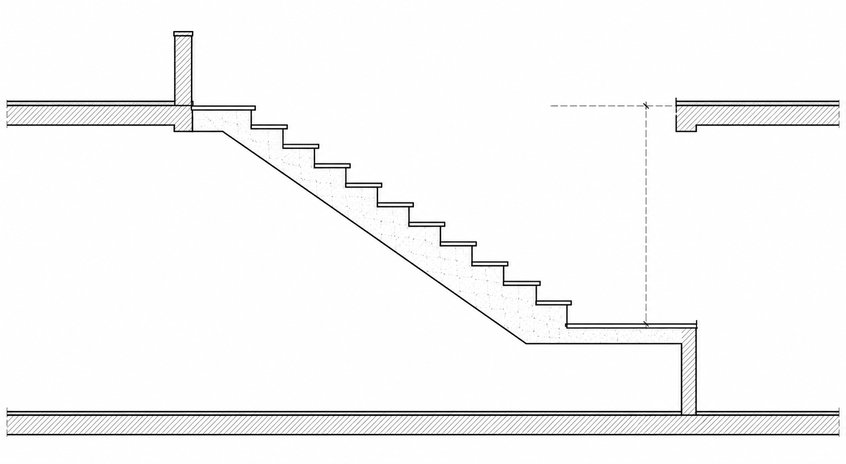

   Qual relação permite estimar o número de espelhos de uma escada entre dois pavimentos?



   A Comprimento do patamar dividido pela largura da escada B Desnível total dividido pela altura prevista para cada espelho C Profundidade do piso multiplicada pela largura da escada
9. 9

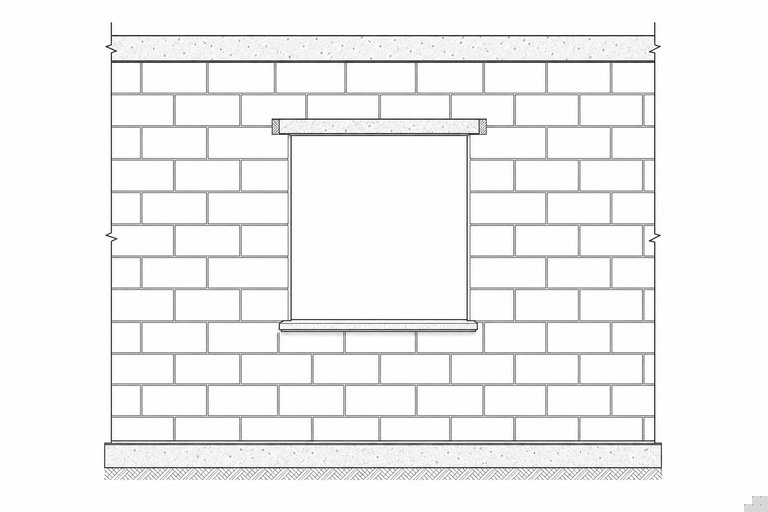

   No corte de uma parede de alvenaria, qual é o nome do elemento estrutural horizontal situado imediatamente acima de uma abertura de porta ou janela?



   A Viga baldrame B Peitoril C Verga
10. 10

    Em um ambiente com forro horizontal, entre quais superfícies é normalmente medido o pé-direito?

    A Do piso acabado até a face inferior do teto ou forro B Da fundação até o ponto mais alto da cobertura C Entre as faces externas de duas paredes opostas
11. 11

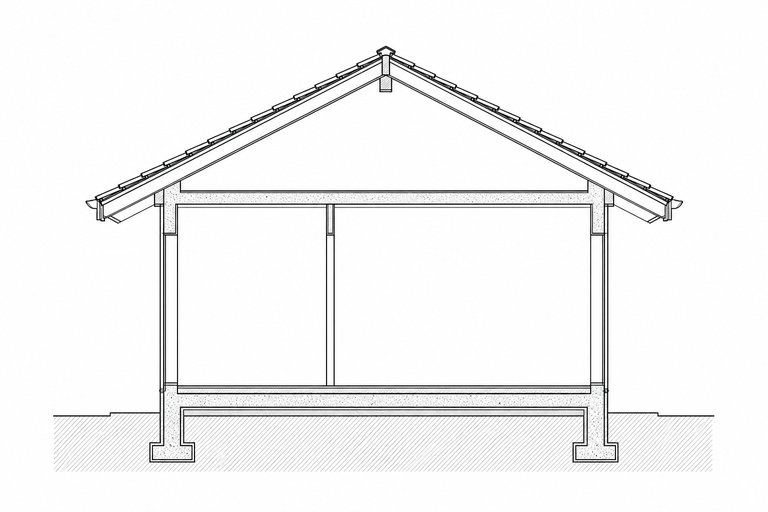

    No corte de uma cobertura de duas águas, como é chamado o encontro superior entre os dois planos inclinados?



    A Calha B Cumeeira C Platibanda
12. 12

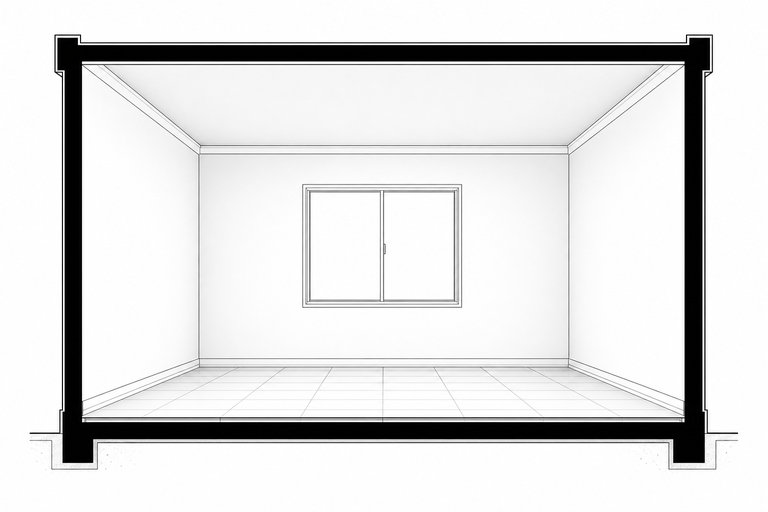

    Uma janela não é atravessada pelo plano de corte, mas permanece visível atrás dele. Qual tratamento gráfico é mais adequado?



    A Aplicar hachura de material em toda a janela B Usar contorno mais espesso que o das paredes cortadas C Representá-la em vista com linhas mais finas
13. 13

    Por que as fundações devem ser mostradas quando o corte atravessa a infraestrutura da edificação?

    A Para esclarecer a ligação entre paredes, pilares, terreno e elementos de apoio B Para definir as cores finais da fachada C Para substituir o projeto estrutural completo
14. 14

    Quando é útil empregar um plano de corte deslocado, com mudanças de direção?

    A Quando se deseja alterar artificialmente a escala de cada ambiente B Quando é necessário atravessar elementos importantes que não estão alinhados C Quando todas as paredes precisam ser representadas como curvas
15. 15

    Qual conjunto de informações é prioritário no dimensionamento vertical de um corte arquitetônico?

    A Apenas larguras de portas e distâncias entre eixos horizontais B Somente áreas e perímetros de todos os ambientes C Níveis dos pisos, pés-direitos, alturas de aberturas e espessuras de lajes
16. 16

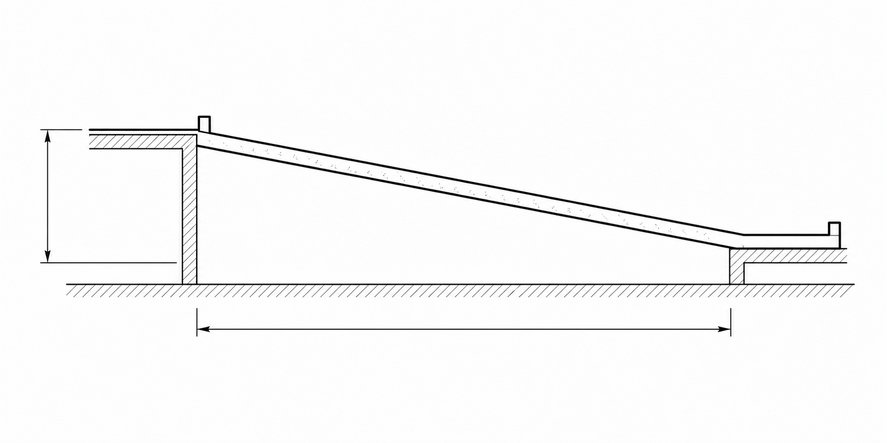

    Qual cálculo fornece a inclinação de uma rampa a partir de seu corte longitudinal?



    A Desnível vertical dividido pela projeção horizontal, multiplicado por 100 B Projeção horizontal dividida pela largura da rampa, multiplicada por 100 C Desnível vertical multiplicado pela área do patamar
17. 17

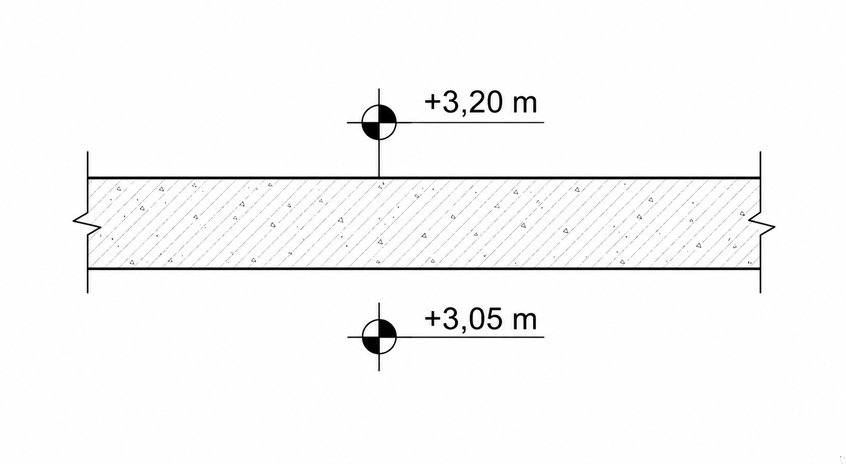

    Em um detalhe de corte, a face superior de uma laje está no nível +3,20 m e a face inferior no nível +3,05 m. Qual é a espessura representada?



    A 0,10 m B 0,15 m C 0,25 m
