Circuitos Passivos e Captação Elétrica da Guitarra

Áudio automático ativado: as próximas questões serão lidas ao clicar em Continuar.

1. 1

   Qual princípio permite que um captador magnético passivo transforme a vibração das cordas em sinal elétrico?

   A A variação da resistência elétrica das cordas B A indução eletromagnética causada pelo movimento das cordas no campo magnético C A conversão da pressão sonora em corrente por uma membrana
2. 2

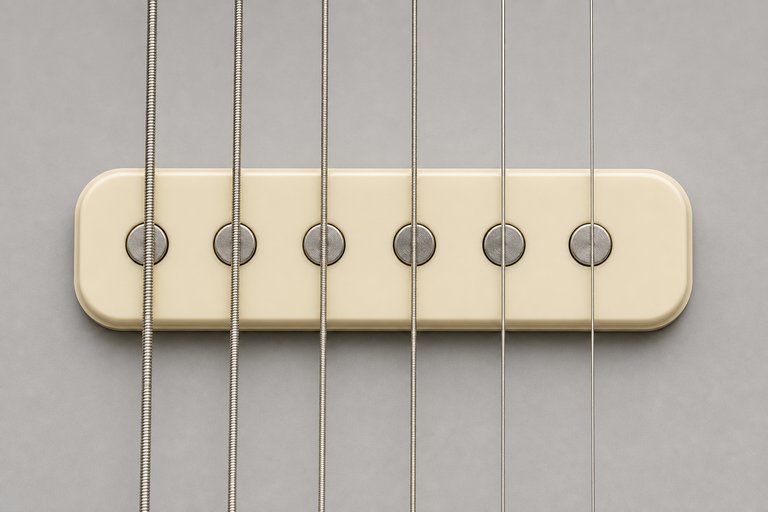

   Observe o captador estreito com uma única fileira de seis polos. A qual tipo ele pertence?



   A Single-coil B Humbucker de duas bobinas C Captador piezoelétrico
3. 3

   Como um humbucker tradicional reduz a interferência elétrica captada pelas bobinas?

   A Utilizando uma bateria para filtrar todas as frequências graves B Desligando automaticamente uma das bobinas quando surge ruído C Combinando duas bobinas com polaridades magnéticas e sentidos de enrolamento opostos
4. 4

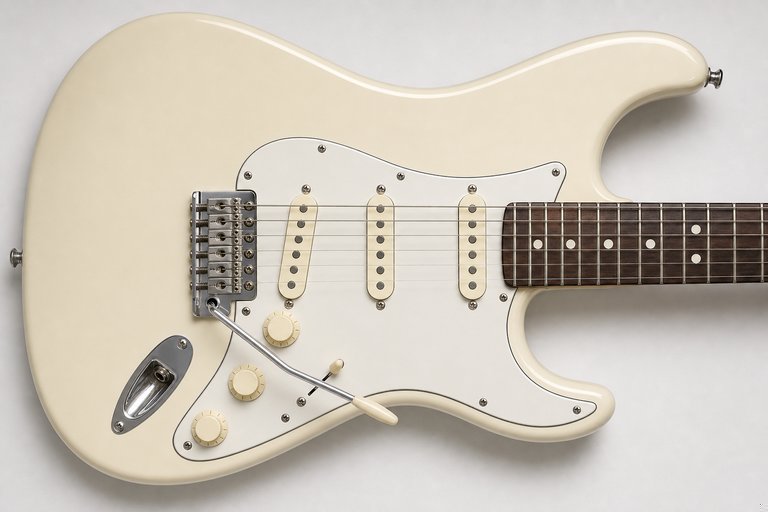

   Em uma guitarra do tipo Stratocaster com chave de cinco posições, quais captadores normalmente funcionam juntos na segunda posição a partir da ponte, mostrada na imagem?



   A Braço e ponte B Ponte e meio C Meio e braço
5. 5

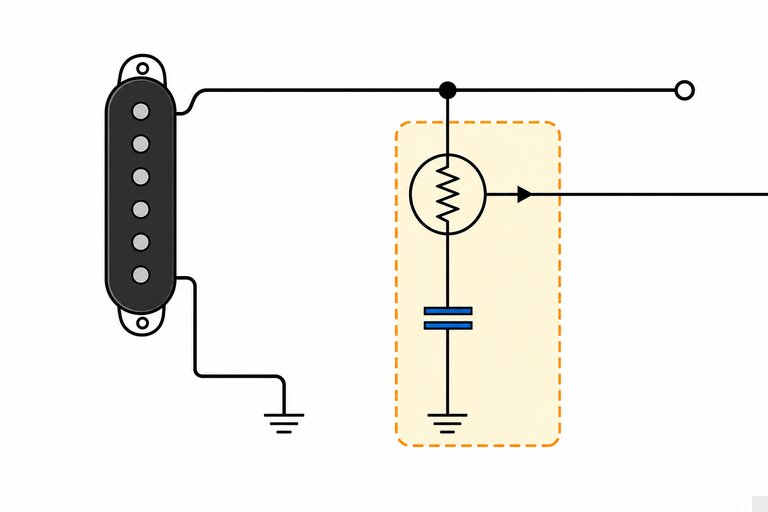

   No circuito de tonalidade passivo representado, o que acontece ao reduzir o controle de tone?



   A Mais frequências agudas são desviadas para o terra pelo capacitor B As frequências graves são amplificadas ativamente C A resistência elétrica das cordas aumenta
6. 6

   Mantidas as demais condições, qual capacitor tende a produzir um corte de agudos mais intenso quando o controle de tone é reduzido?

   A 0,001 µF B 0,022 µF C 0,047 µF
7. 7

   Em comparação com um potenciômetro de volume de 500 kΩ, qual é o efeito típico de um potenciômetro de 250 kΩ em um circuito passivo?

   A Aumenta o ganho como um pré-amplificador B Carrega mais o captador e tende a suavizar os agudos C Impede que o controle de tone funcione
8. 8

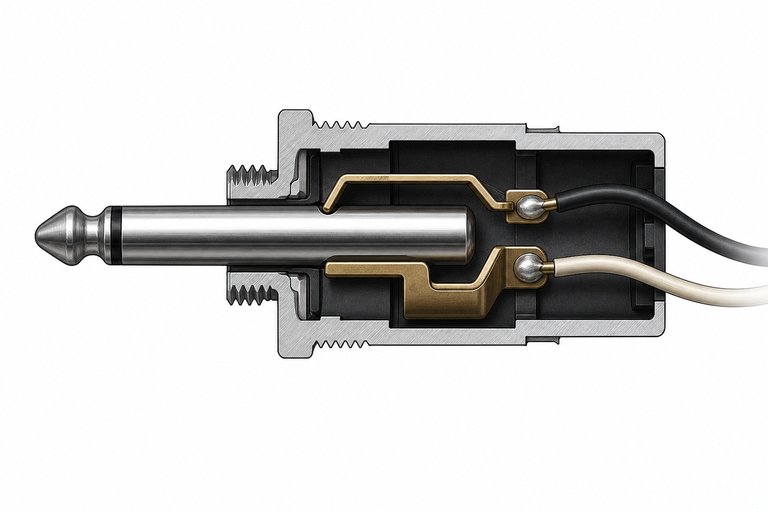

   No conector de saída mono mostrado, qual contato deve receber o sinal vindo do controle de volume?



   A O contato ligado à ponta do plugue B O contato ligado ao corpo metálico ou manga do plugue C Os dois contatos unidos diretamente
9. 9

   O que ocorre eletricamente quando é acionado o coil split de um humbucker convencional?

   A As duas bobinas passam de série para uma ligação de maior tensão B Um capacitor é adicionado para reforçar exclusivamente os graves C Uma das bobinas é desviada ou desativada, deixando apenas a outra em operação
10. 10

    Qual resultado é normalmente obtido ao ligar as duas bobinas de um humbucker em série, em vez de em paralelo?

    A Menor saída e timbre mais leve B Maior saída e timbre mais encorpado C Ausência completa de frequências médias
11. 11

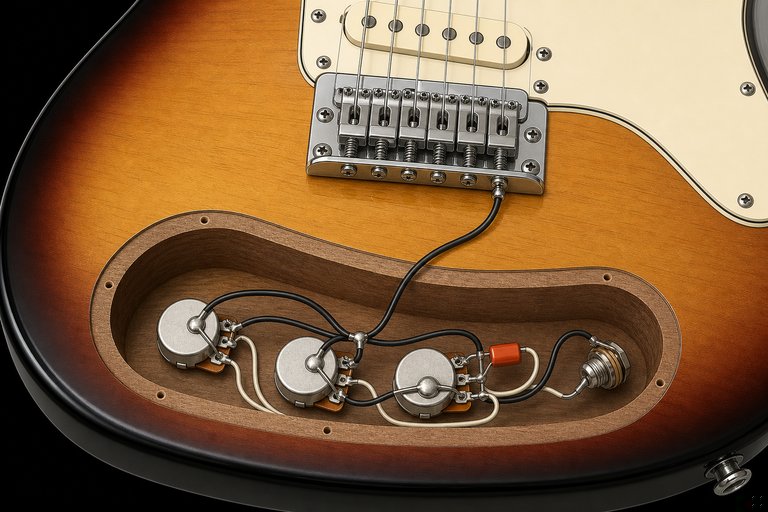

    Qual é a principal função do fio mostrado ligando a ponte ao terra comum do circuito?



    A Referenciar eletricamente ponte e cordas ao terra para ajudar a reduzir ruídos B Enviar o sinal do captador diretamente às cordas C Alimentar os captadores passivos com corrente contínua
12. 12

    Ao medir com um multímetro a resistência entre a ponta e a manga do cabo conectado à guitarra, com volume no máximo, o que a leitura permite estimar?

    A A potência sonora máxima produzida pelo amplificador B A frequência exata de ressonância acústica do corpo C A resistência em corrente contínua do captador selecionado e do caminho do circuito
13. 13

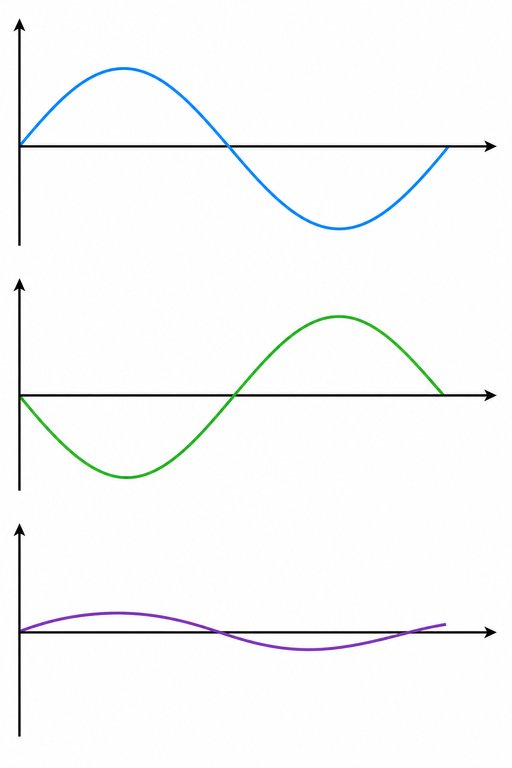

    A imagem mostra sinais de dois captadores com polaridades opostas sendo combinados. Qual efeito sonoro é típico dessa ligação fora de fase?



    A Aumento uniforme de graves e volume B Som mais fino, com cancelamento parcial de frequências C Transformação do circuito passivo em ativo
14. 14

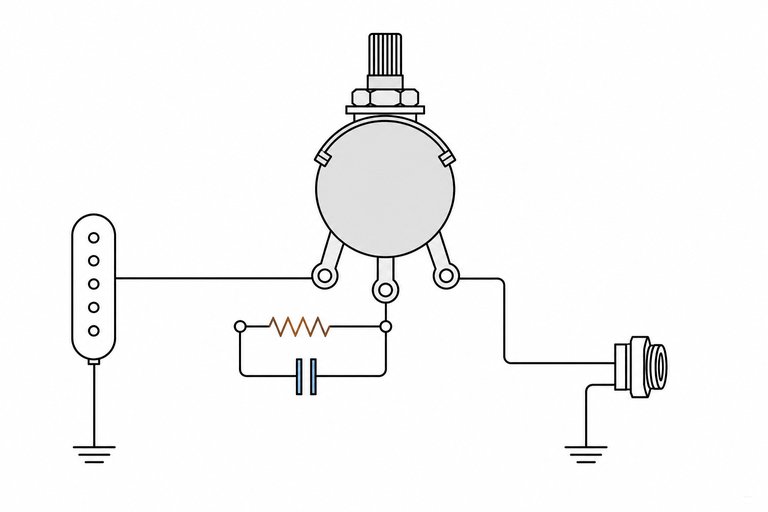

    No diagrama, um pequeno capacitor e um resistor estão conectados entre a entrada e a saída do potenciômetro de volume. Qual é a finalidade desse circuito treble bleed?



    A Preservar parte dos agudos quando o volume é reduzido B Eliminar totalmente o sinal quando o volume está no máximo C Converter o captador magnético em piezoelétrico
