Calibração Dimensional e Tolerâncias na Impressão 3D FDM

Áudio automático ativado: as próximas questões serão lidas ao clicar em Continuar.

1. 1

   Cinco peças com dimensão nominal de 20,00 mm foram impressas e todas mediram aproximadamente 19,70 mm. O que esse resultado indica?

   A O processo apresenta boa precisão, mas baixa exatidão dimensional. B O processo apresenta alta exatidão, mas baixa repetibilidade. C As medições comprovam que não existe erro sistemático.
2. 2

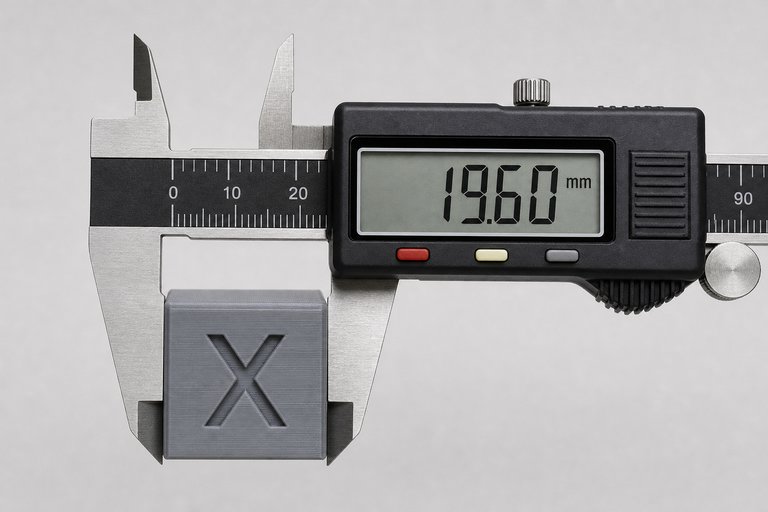

   Um cubo de calibração deveria medir 20,00 mm, mas a dimensão X indicada pelo paquímetro é 19,60 mm. Qual fator de escala aproximado deve ser aplicado somente no eixo X para compensar essa diferença?



   A 98,00% B 102,04% C 104,00%
3. 3

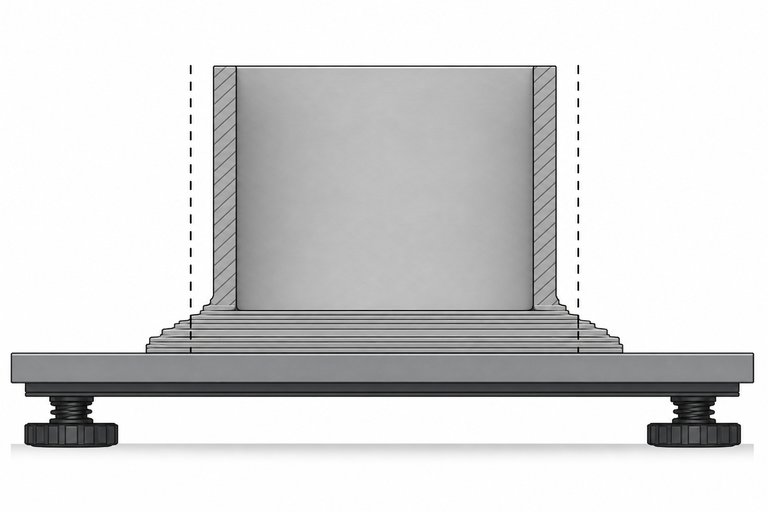

   Após ajustar corretamente a altura da primeira camada, qual recurso do fatiador pode compensar diretamente o alargamento residual conhecido como pé de elefante?



   A Aumentar a largura de extrusão de todas as paredes. B Elevar a quantidade de perímetros externos. C Aplicar compensação ou expansão horizontal negativa na primeira camada.
4. 4

   Para projetar duas peças impressas que devem deslizar uma dentro da outra, qual abordagem é mais confiável para definir a folga?

   A Imprimir um teste de folgas com a mesma máquina, material, orientação e parâmetros do projeto. B Usar folga zero, pois o fatiador reproduz exatamente as dimensões do modelo. C Adotar uma folga universal, independentemente do material e do equipamento.
5. 5

   Depois de calibrar fluxo e dimensões externas, os furos impressos continuam menores que o valor projetado. Qual procedimento é mais adequado?

   A Alterar os passos por milímetro dos eixos até que apenas os furos coincidam. B Imprimir um calibrador de furos e aplicar uma compensação específica para dimensões internas. C Aumentar igualmente a escala da peça nos três eixos.
6. 6

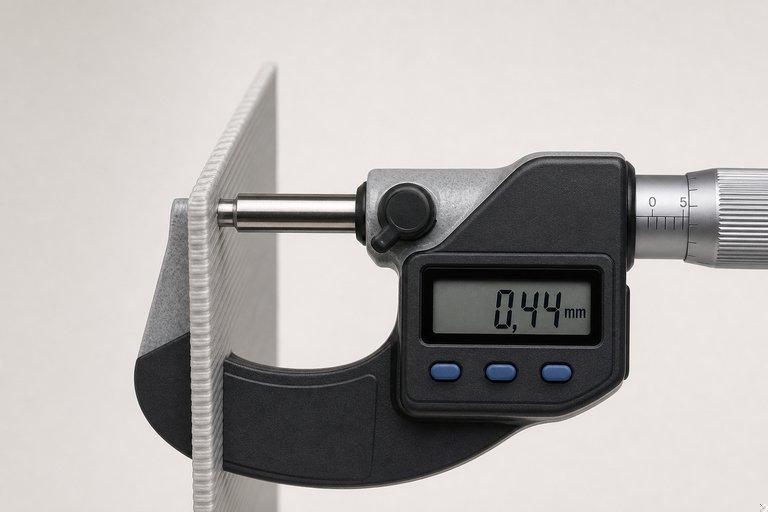

   Uma parede única deveria possuir 0,40 mm de espessura, mas a média medida é 0,44 mm. Se o fluxo atual é 100%, qual é o novo valor inicial aproximado para teste?



   A 110,0% B 96,0% C 90,9%
7. 7

   Em um teste mecânico direto, um eixo configurado com 80 passos/mm percorre 98,0 mm quando recebe o comando de percorrer 100,0 mm. Qual seria o novo valor teórico?

   A Aproximadamente 81,63 passos/mm B Aproximadamente 78,40 passos/mm C Aproximadamente 80,20 passos/mm
8. 8

   Qual instrumento é mais adequado para verificar dimensões externas e diâmetros com resolução de centésimos de milímetro em peças FDM comuns?

   A Régua metálica graduada em milímetros B Paquímetro digital em boas condições e corretamente zerado C Termômetro infravermelho
9. 9

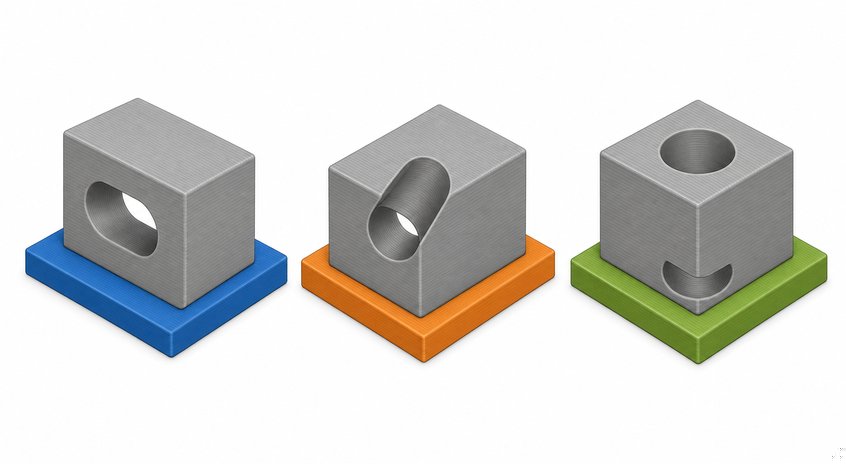

   Na representação, qual orientação tende a produzir um furo passante mais circular em FDM, sem depender de suporte dentro do furo?



   A A peça sobre a base azul, com o eixo do furo paralelo à mesa. B A peça sobre a base laranja, com o eixo do furo inclinado a 45 graus. C A peça sobre a base verde, com o eixo do furo perpendicular à mesa.
10. 10

    Em um calibrador de folgas, os conjuntos de 0,10 mm e 0,20 mm ficaram unidos, enquanto os de 0,30 mm, 0,40 mm e 0,50 mm se movimentaram livremente. Qual folga mínima foi validada para esse processo?



    A 0,30 mm B 0,20 mm C 0,50 mm
11. 11

    Por que uma peça deve atingir a temperatura ambiente antes da medição dimensional final?

    A Porque o paquímetro só funciona corretamente na mesma temperatura do bico. B Porque o resfriamento e a contração térmica podem alterar as dimensões da peça. C Porque as linhas de camada desaparecem completamente após o resfriamento.
