Leitura e Interpretação de Plantas de Imóveis

Áudio automático ativado: as próximas questões serão lidas ao clicar em Continuar.

1. 1

   Qual é a principal finalidade de uma planta baixa na apresentação de um imóvel?

   A Representar a organização dos ambientes, paredes, aberturas e circulações em vista superior B Exibir exclusivamente os materiais utilizados na fundação C Demonstrar apenas a aparência externa da edificação
2. 2

   Em uma planta na escala 1:50, uma parede representada com 2 cm possui qual comprimento real?

   A 50 centímetros B 1 metro C 2 metros
3. 3

   Na representação convencional exibida, o que indica o arco desenhado junto à folha da porta?



   A A espessura da parede B A altura total da porta C O sentido e a área de abertura da porta
4. 4

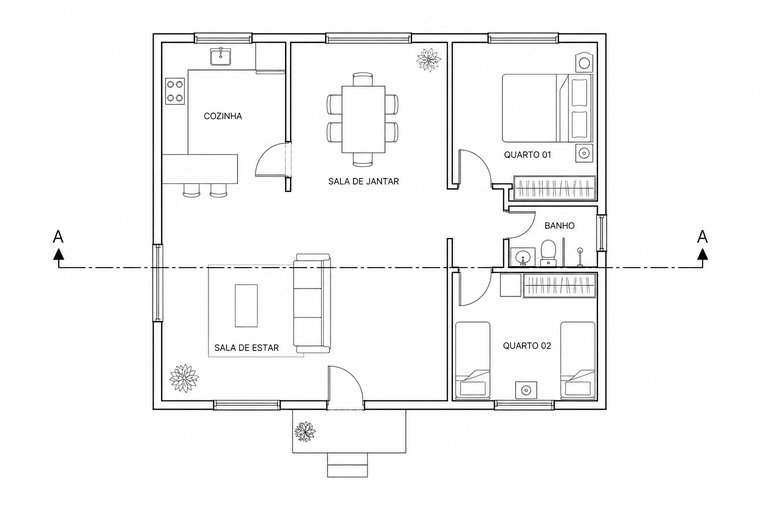

   Uma planta apresenta uma linha de indicação A–A atravessando a edificação. Qual desenho técnico é produzido a partir dessa indicação?



   A Um corte da edificação B Uma planta de implantação C Uma perspectiva externa
5. 5

   Em uma planta, uma linha de cota entre duas paredes está marcada como 3,20 m. O que esse valor normalmente informa?

   A A área total do ambiente B A distância medida entre os pontos indicados pela cota C A altura obrigatória das paredes
6. 6

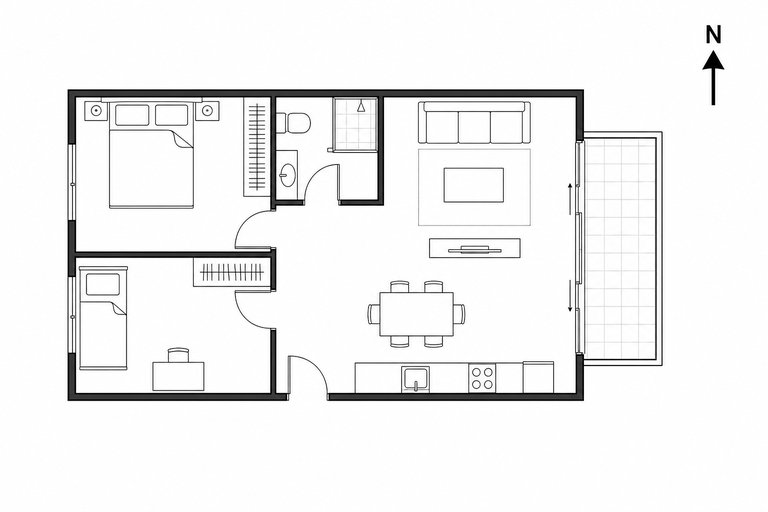

   Na planta apresentada, o norte está voltado para cima e a varanda principal está posicionada no lado direito do desenho. Em qual período ela tende a receber sol direto vindo do leste?



   A Somente no fim da tarde B Exclusivamente durante a noite C Durante a manhã
7. 7

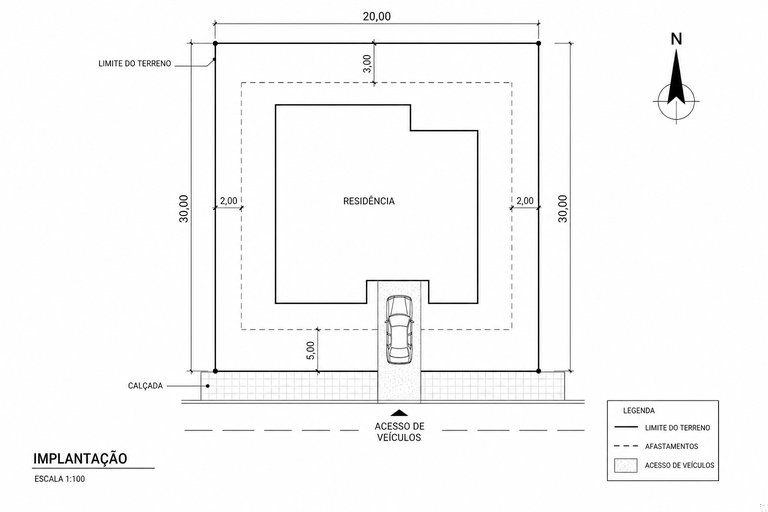

   Qual informação pode ser analisada principalmente em uma planta de implantação do imóvel?



   A A posição da edificação no terreno e seus afastamentos B A distribuição dos móveis dentro de cada cômodo C A composição interna das portas
8. 8

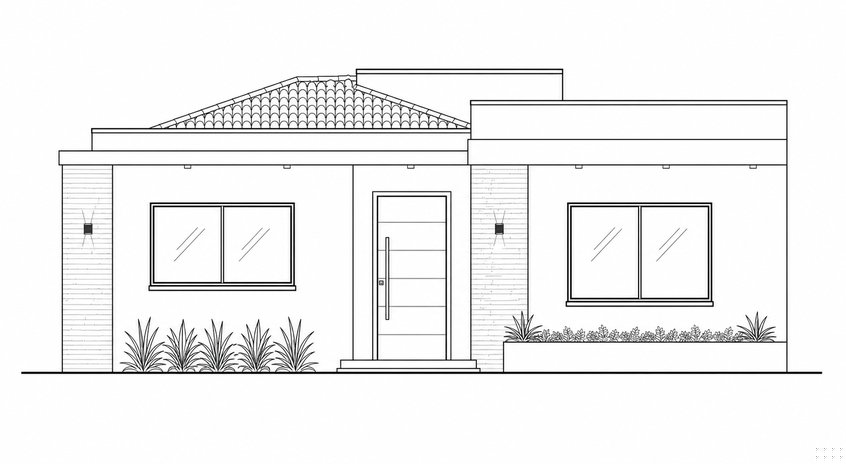

   O desenho mostra uma vista ortogonal da face externa de um edifício, com portas, janelas e cobertura, sem efeito de profundidade. Como ele é denominado?



   A Planta de cobertura B Fachada ou elevação C Planta baixa
9. 9

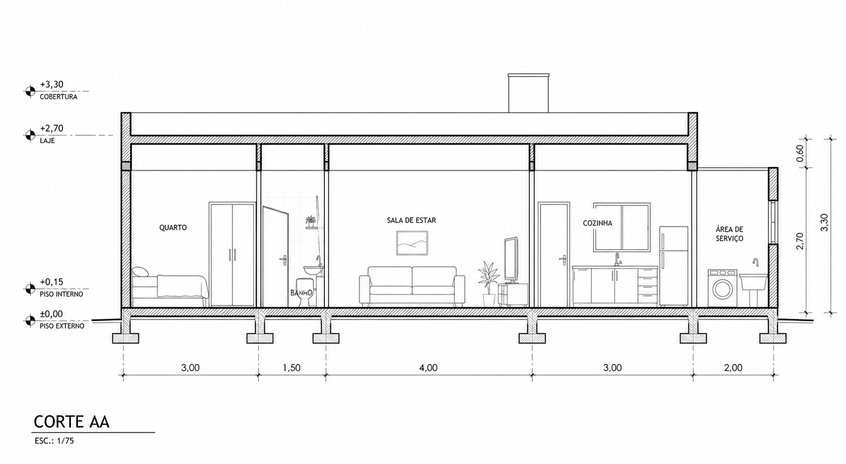

   Em um corte arquitetônico, algumas paredes aparecem com traço mais espesso ou preenchimento hachurado. O que isso indica?



   A Elementos localizados muito distantes do observador B Móveis que serão entregues com o imóvel C Elementos atravessados pelo plano de corte
10. 10

    Em um desenho, o piso de um ambiente está marcado com o nível +0,15, tomando-se como referência o nível 0,00. O que isso significa?



    A O piso está 15 centímetros acima do nível de referência B O piso possui inclinação obrigatória de 15% C O ambiente tem 15 metros de altura
11. 11

    Em plantas de edifícios, qual é a função mais comum de um espaço técnico indicado como shaft?

    A Servir como área privativa para armazenamento de móveis B Concentrar a passagem vertical de tubulações, dutos ou instalações C Substituir obrigatoriamente a escada de emergência
12. 12

    Ao comparar as áreas indicadas no projeto de um apartamento em condomínio, qual afirmação está correta?

    A Área comum é somente a soma dos cômodos internos do apartamento B Área privativa sempre inclui integralmente corredores e elevadores coletivos C Área privativa corresponde ao uso exclusivo da unidade, enquanto áreas comuns atendem ao condomínio
13. 13

    No corte apresentado, a base da janela está cotada a 1,10 m acima do piso acabado. O que essa medida representa?



    A A altura do peitoril da janela B A largura total da janela C A espessura da laje
14. 14

    Uma planta humanizada mostra sofá, cama, mesa e armários. Qual cuidado o corretor deve ter ao apresentá-la ao cliente?

    A Afirmar que todos os móveis representados integram necessariamente a venda B Explicar que o mobiliário pode ser apenas ilustrativo e verificar o que está incluído C Desconsiderar as dimensões dos ambientes porque a planta já contém móveis
15. 15

    Um cliente deseja remover uma parede indicada na planta para integrar dois ambientes. Qual orientação é tecnicamente adequada?

    A Autorizar a remoção apenas com base na espessura visual da linha B Garantir que toda parede interna pode ser retirada sem análise C Solicitar análise dos projetos e de profissional habilitado antes da intervenção
16. 16

    Quando um símbolo gráfico da planta não é conhecido, qual elemento do projeto deve ser consultado primeiro?

    A A legenda de símbolos e convenções B A fotografia da fachada vizinha C O valor de venda do imóvel
17. 17

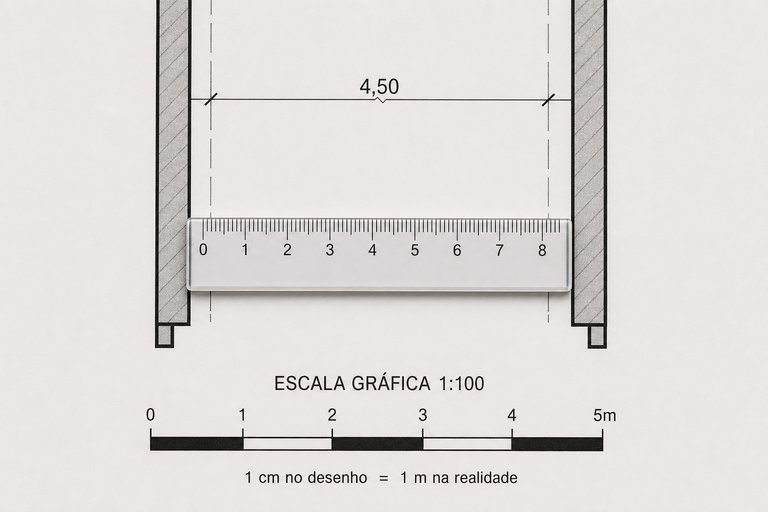

    Em uma planta na escala 1:100, a distância entre duas paredes mede 4,5 cm com uma régua. Qual é a distância real correspondente?



    A 45 centímetros B 4,5 metros C 45 metros
18. 18

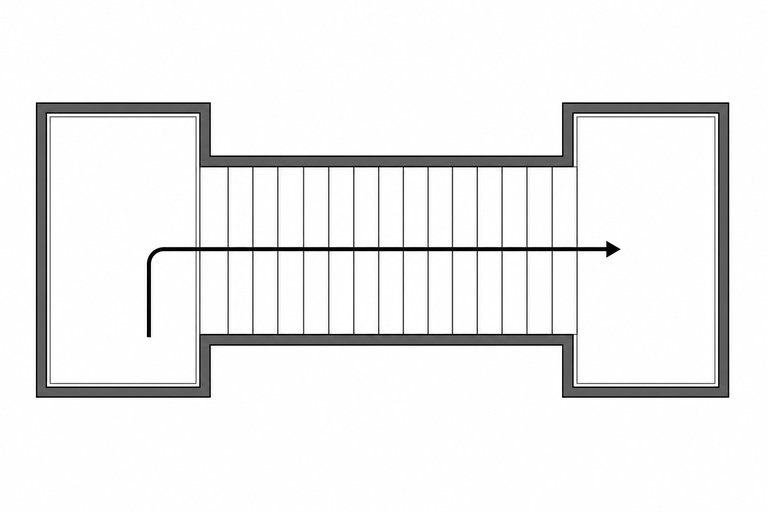

    Na representação de uma escada em planta, uma seta parte do patamar inferior e aponta para o patamar superior. O que ela indica?



    A O sentido de abertura de uma porta próxima B A direção obrigatória da ventilação C O sentido de subida da escada
19. 19

    Por que o memorial descritivo deve ser consultado junto com as plantas do imóvel?

    A Porque complementa os desenhos com especificações de materiais, acabamentos e soluções construtivas B Porque substitui automaticamente todos os desenhos técnicos C Porque informa apenas a comissão do corretor
