Exercícios
Avalie seus conhecimentos sobre psicrometria aplicada ao tratamento do ar e sistemas de climatização. Este questionário aborda a interpretação da carta psicrométrica, temperatura de bulbo seco e bulbo úmido, umidade relativa, razão de umidade, entalpia, ponto de orvalho e fator de calor sensível (SHF). Explore também processos como aquecimento, resfriamento, desumidificação, resfriamento evaporativo e mistura de correntes de ar. As questões incluem situações práticas envolvendo serpentina de resfriamento, saturação do ar e cálculo da capacidade total de resfriamento. Ideal para estudantes e profissionais de HVAC, refrigeração, ventilação e ar-condicionado que desejam revisar conceitos essenciais e aplicar a psicrometria na análise do condicionamento do ar.
Responda às questões abaixo e confira a explicação de cada resposta.
0/13 respondidas
Áudio automático ativado: as próximas questões serão lidas ao clicar em Continuar.
A carta psicrométrica relaciona propriedades como temperatura, umidade, entalpia e volume específico, permitindo analisar aquecimento, resfriamento, umidificação e desumidificação.
A temperatura de bulbo seco é a temperatura convencional do ar. Ela deve ser medida sem influência direta de radiação térmica ou da evaporação de água sobre o sensor.
Ao aumentar a temperatura sem alterar a quantidade de vapor, cresce a pressão de saturação. Assim, a umidade relativa diminui, embora a razão de umidade permaneça praticamente constante.

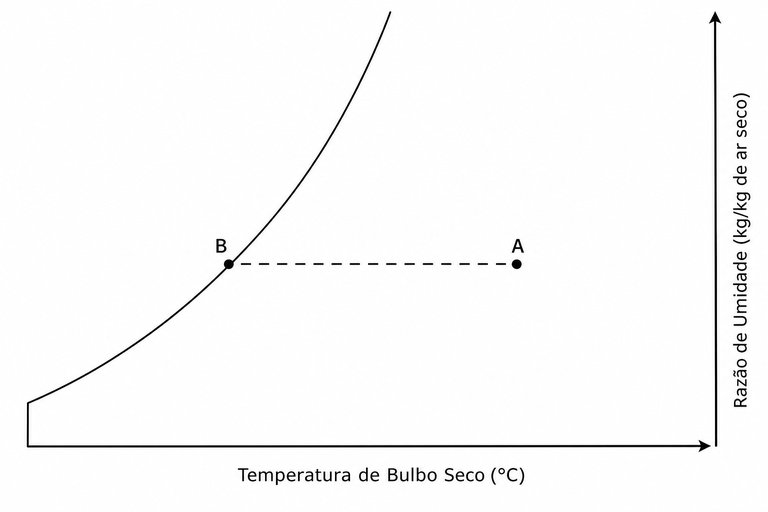

O ponto de orvalho é encontrado seguindo uma linha de razão de umidade constante até a curva de saturação. A temperatura lida nessa interseção é o ponto de orvalho.

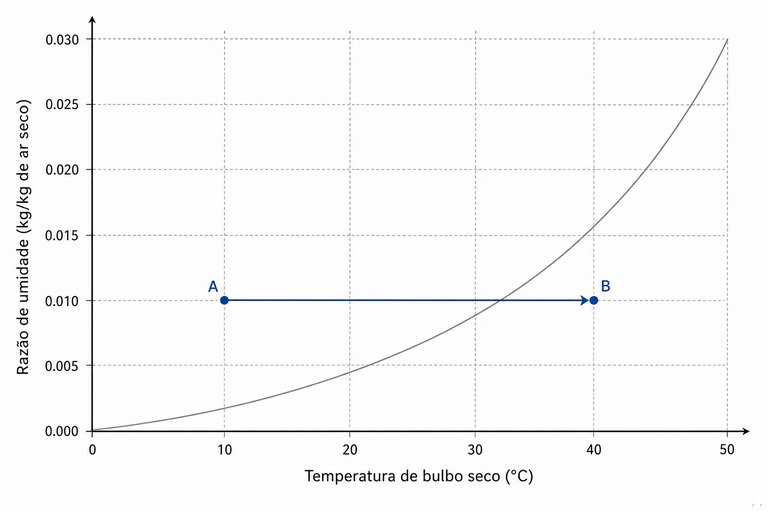

No aquecimento sensível, a temperatura de bulbo seco aumenta sem alteração da quantidade de vapor. Por isso, o deslocamento ocorre para a direita com razão de umidade constante.

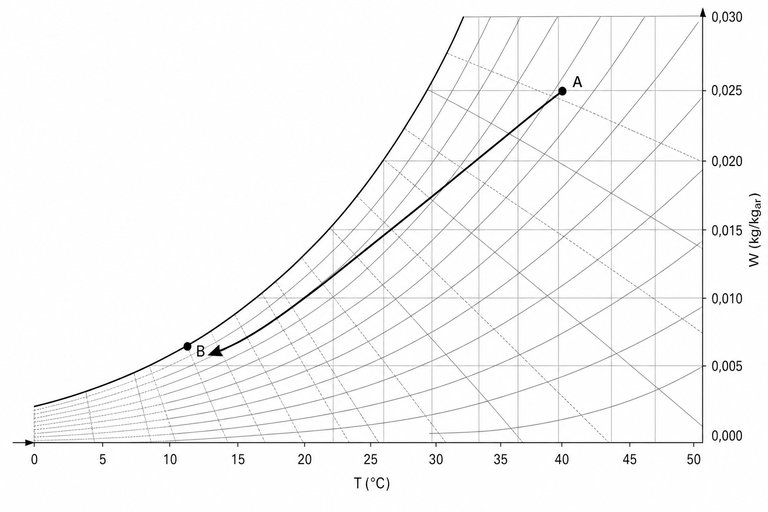

O deslocamento para a esquerda indica redução da temperatura, enquanto o movimento para baixo indica redução da razão de umidade. Portanto, há resfriamento e desumidificação.

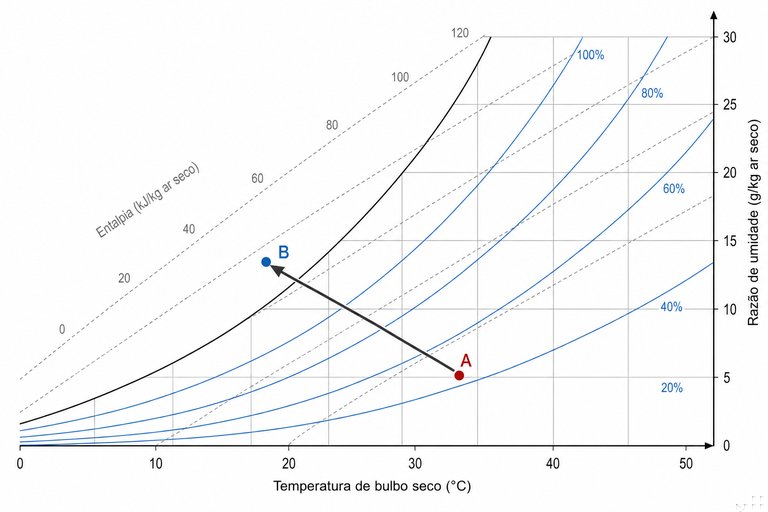

No resfriamento evaporativo ideal, parte da água evapora usando calor sensível do ar. A temperatura de bulbo seco cai, a razão de umidade aumenta e a entalpia permanece aproximadamente constante.
Quanto mais úmido está o ar, menor é o resfriamento provocado pela evaporação no bulbo úmido. Assim, as temperaturas de bulbo seco e úmido ficam mais próximas.
O SHF é a razão entre a carga sensível e a carga total, que inclui as parcelas sensível e latente. Um SHF de 0,75 indica 75% de carga sensível e 25% de carga latente.

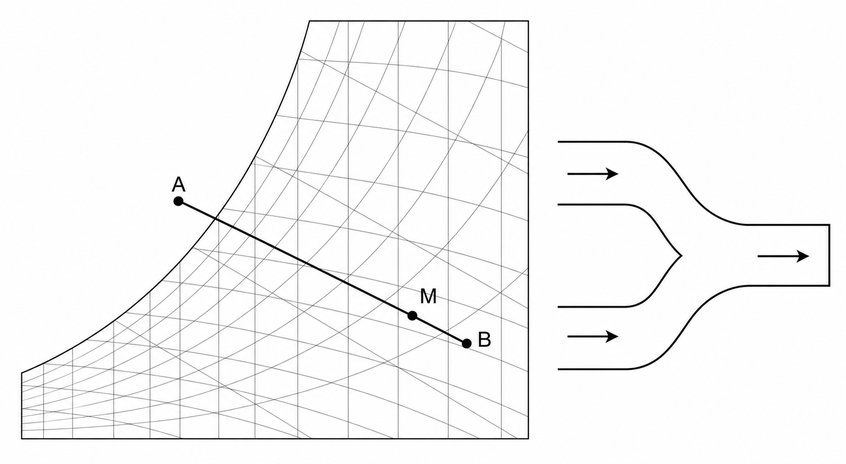

O estado da mistura é definido pelos balanços de massa e energia. Ele fica entre A e B, e sua posição depende da proporção entre as vazões de ar seco das duas correntes.

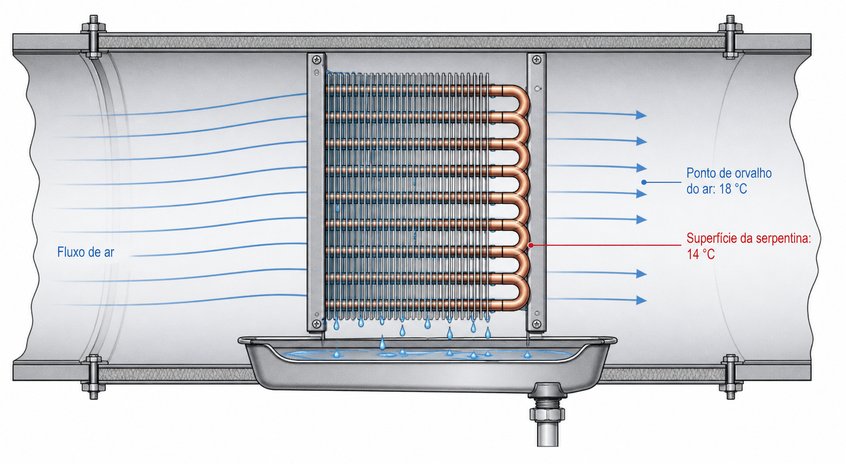

Como a superfície está abaixo do ponto de orvalho, o ar junto à serpentina atinge a saturação e parte do vapor condensa. Isso reduz a umidade do ar tratado.
A razão de umidade é a massa de vapor de água dividida pela massa de ar seco. Ela pode ser expressa em kg/kg de ar seco ou, frequentemente, em g/kg de ar seco.
A capacidade térmica total pode ser calculada por Q̇ = ṁ × (hentrada − hsaída). A diferença de entalpia considera conjuntamente as parcelas sensível e latente do tratamento do ar.
