Des exercices
Ce quiz porte sur les principes essentiels de l’usinage par enlèvement de matière. Il aborde les mouvements de coupe, les paramètres du tournage et du fraisage, la géométrie et l’usure des outils, la formation des copeaux, la durée de vie des outils, les vibrations, la puissance de coupe et la programmation CNC. Les questions associent connaissances théoriques, calculs simples et interprétation de représentations techniques.
Répondez aux questions ci-dessous et consultez l'explication de chaque réponse.
0/16 répondues
Audio automatique activé : les prochaines questions seront lues quand vous cliquerez sur Continuer.

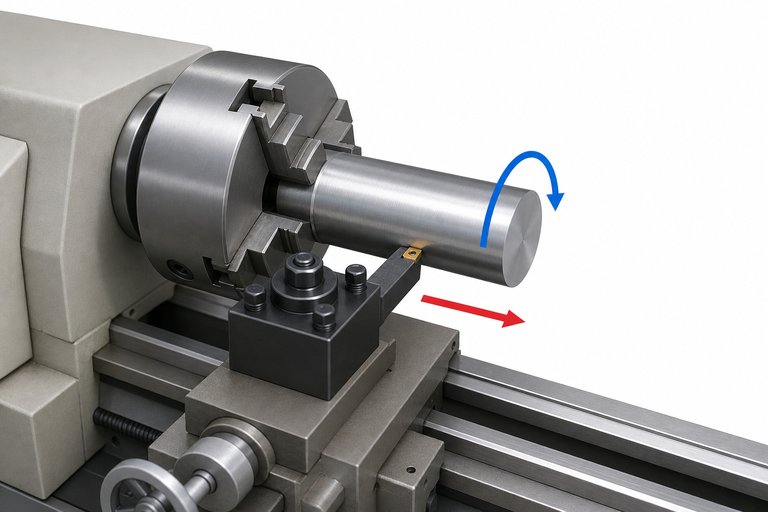

En tournage, le mouvement principal de coupe est la rotation de la pièce. L’outil effectue généralement les mouvements d’avance et de pénétration.
La périphérie parcourue en un tour vaut πD. En multipliant par n puis en divisant par 1000, on convertit les millimètres par minute en mètres par minute.

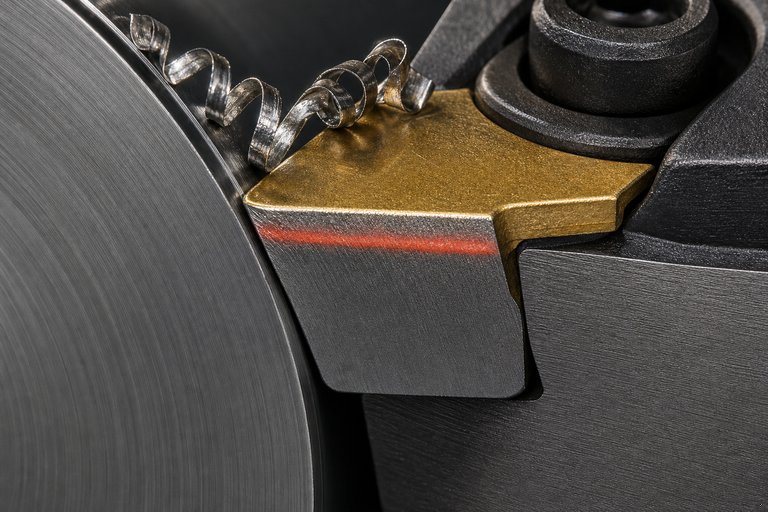

L’usure en dépouille forme une bande, souvent caractérisée par la largeur VB, sur la face frottant contre la surface nouvellement usinée.

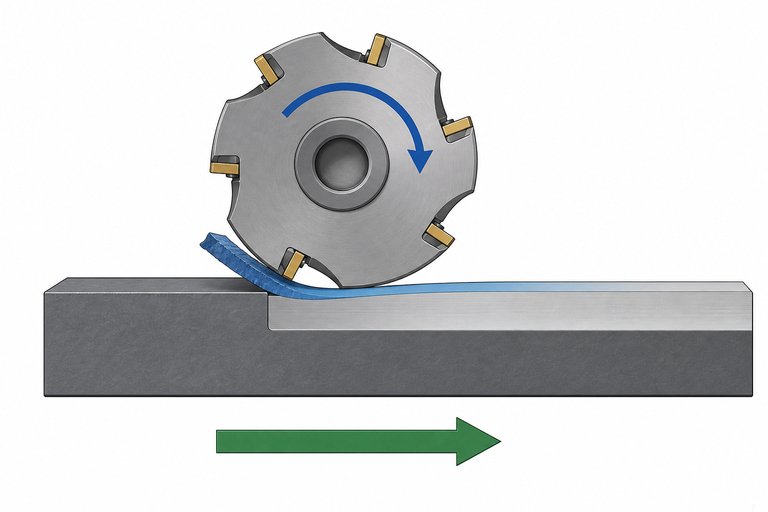

En fraisage en avalant, la dent accompagne l’avance de la pièce au point de contact. L’épaisseur du copeau est maximale à l’entrée puis diminue.
Un angle de coupe positif facilite l’écoulement du copeau et réduit généralement les efforts. En contrepartie, l’angle de coin diminue et l’arête peut devenir moins résistante.
L’arête rapportée résulte de l’adhésion de matière sur l’arête de l’outil. Elle est fréquente avec les métaux ductiles, le frottement élevé et les vitesses faibles à intermédiaires.
Le débit est approximativement le produit de la vitesse de coupe πDn par la section non coupée du copeau, égale à f × ap.
La loi de Taylor s’écrit VTⁿ = C pour un couple outil-matière et des conditions donnés. Une hausse de la vitesse réduit donc la durée de vie de l’outil.

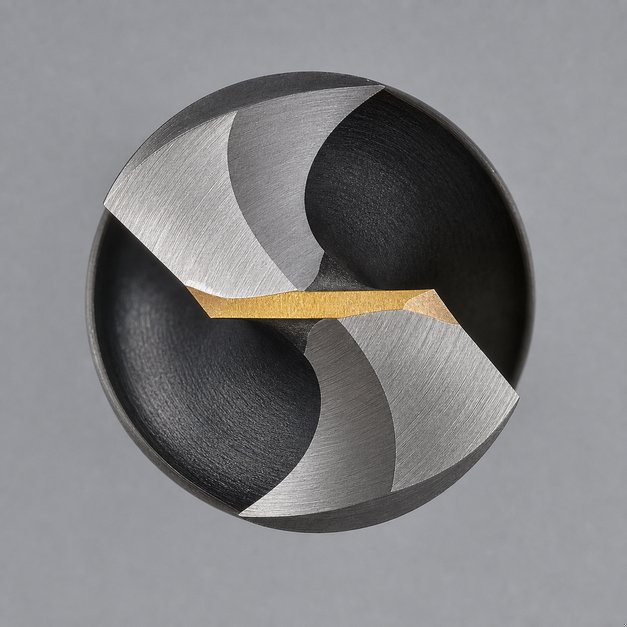

L’arête transversale se trouve au centre de la pointe et relie les deux lèvres principales. Elle coupe peu efficacement et exerce surtout un effort axial.
Un fluide de coupe assure principalement le refroidissement et la lubrification. Il peut aussi faciliter l’évacuation des copeaux et améliorer l’état de surface.

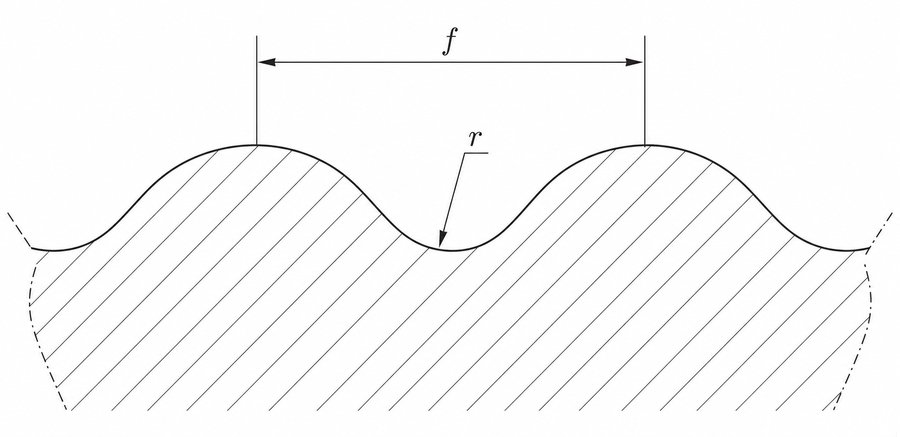

Pour une géométrie idéale, Ra ≈ f²/(32rε). Une avance plus faible ou un rayon de bec plus grand réduit donc la rugosité géométrique théorique.

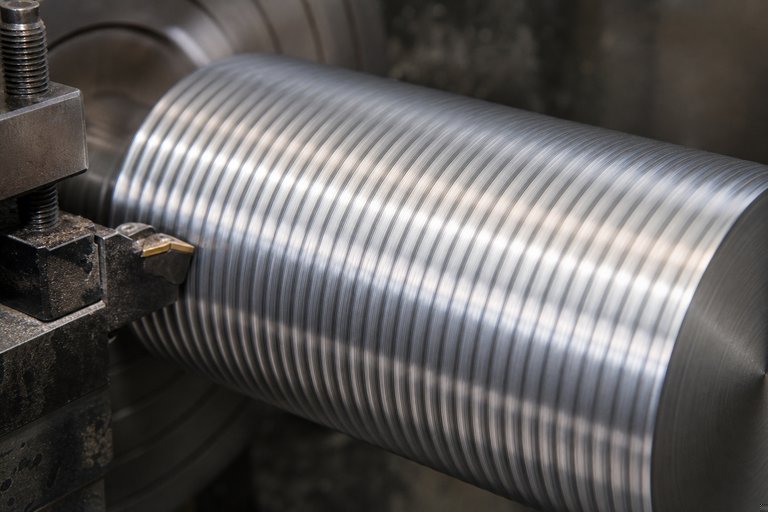

Le broutement est une vibration auto-entretenue, souvent liée à l’effet régénératif entre deux passages de l’outil. Il dégrade l’état de surface et peut endommager l’outil.
Les matériaux ductiles usinés à vitesse élevée avec une géométrie favorable à l’écoulement produisent généralement des copeaux continus.
Le code G90 active la programmation absolue : chaque position est définie par rapport à l’origine du système de coordonnées actif.

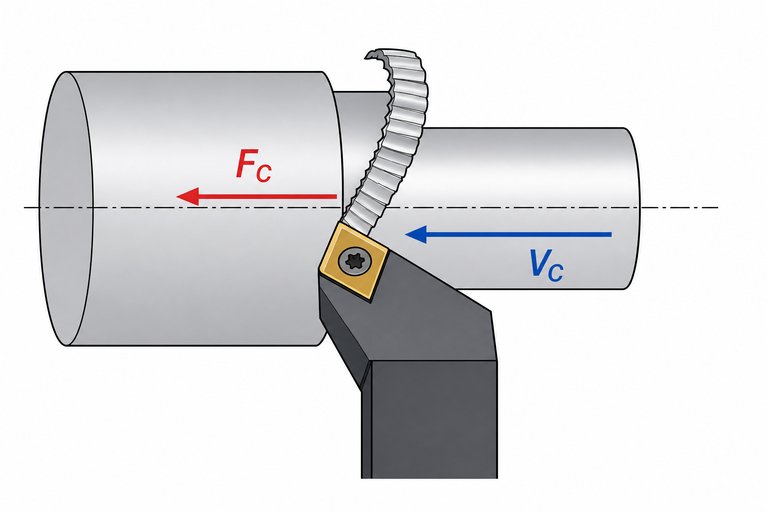

La puissance mécanique est le produit scalaire de la force par la vitesse. Lorsque leurs directions sont prises suivant la coupe, Pc = Fc × Vc.
Les céramiques conservent une dureté élevée à haute température et autorisent de grandes vitesses. Elles sont toutefois fragiles et sensibles aux chocs ainsi qu’aux coupes interrompues.
