   Dans le modèle idéal d'un amplificateur opérationnel, quelle est la valeur du courant entrant dans chacune des deux entrées ?

   A Il est nul B Il est égal au courant de sortie C Il dépend directement de la tension d'alimentation
2. 2

   Quel est l'effet principal d'une contre-réaction négative sur un amplificateur opérationnel utilisé en régime linéaire ?

   A Elle force systématiquement la sortie à saturer B Elle stabilise le gain et réduit l'écart entre les tensions d'entrée C Elle annule la tension d'alimentation négative
3. 3

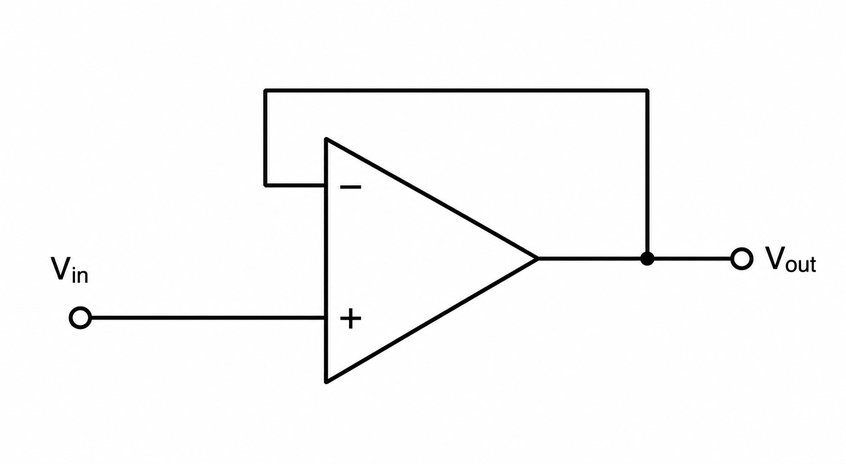

   Dans le montage illustré, quel est approximativement le gain en tension en boucle fermée ?



   A 0 B −1 C +1
4. 4

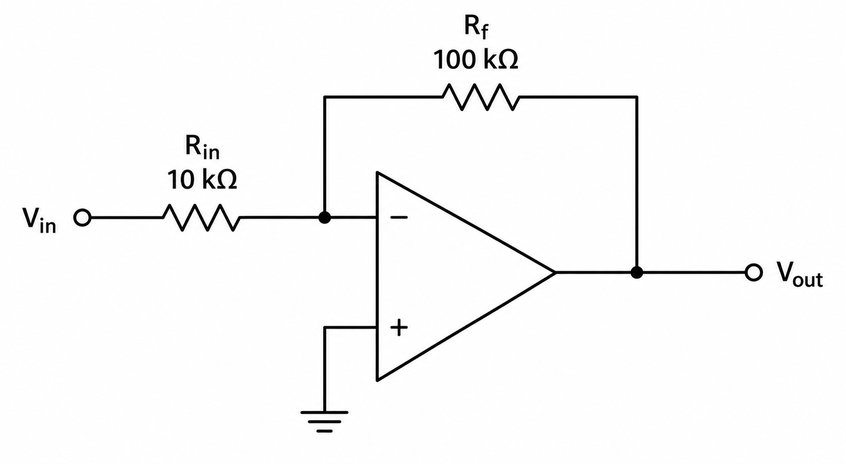

   Pour le montage inverseur illustré, avec Rin = 10 kΩ et Rf = 100 kΩ, quel est le gain en tension ?



   A −10 B +10 C −11
5. 5

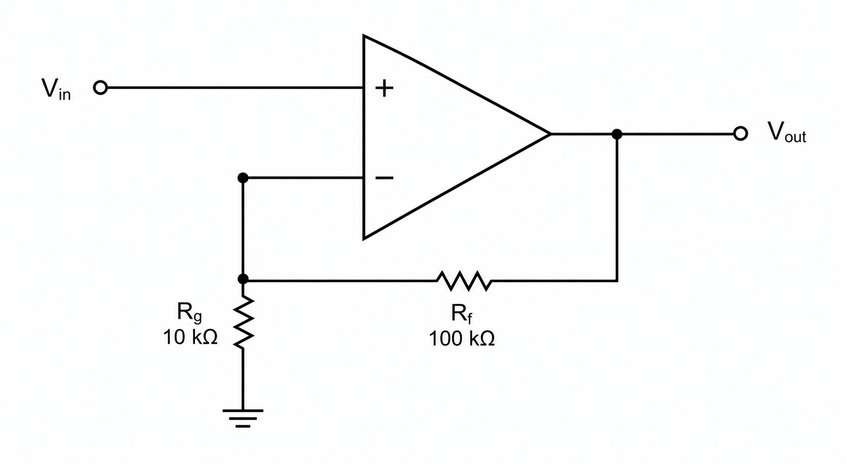

   Un amplificateur non-inverseur possède Rg = 10 kΩ entre l'entrée inverseuse et la masse, et Rf = 100 kΩ en contre-réaction. Quel est son gain ?



   A 10 B 11 C −10
6. 6

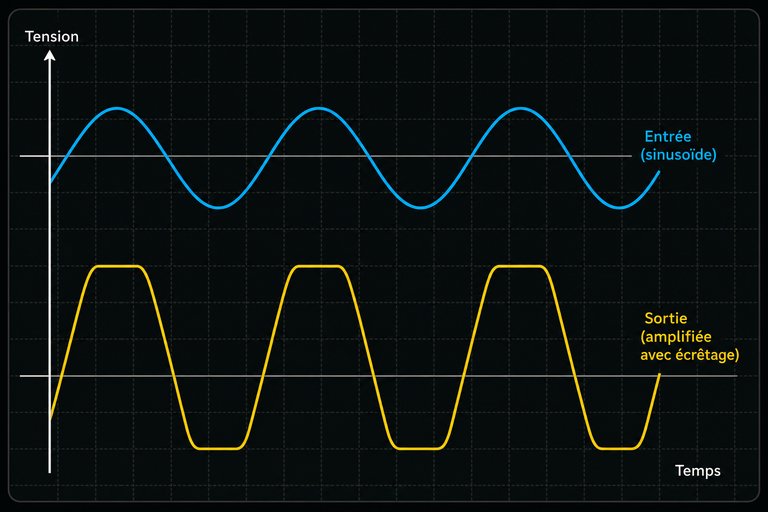

   La courbe illustrée montre que la sortie cesse d'augmenter et forme des plateaux malgré l'augmentation du signal d'entrée. Quel phénomène est observé ?



   A Une amélioration du CMRR B Une compensation parfaite de l'offset C Une saturation de la sortie
7. 7

   Que signifie un rapport de réjection du mode commun, ou CMRR, très élevé ?

   A L'ampli-op rejette efficacement un signal identique présent sur ses deux entrées B L'ampli-op amplifie davantage les composantes continues que les différences d'entrée C La sortie peut atteindre une tension illimitée
8. 8

   Quelle limitation est directement caractérisée par le slew rate d'un amplificateur opérationnel ?

   A Le courant continu maximal entrant dans les broches d'entrée B La vitesse maximale de variation de la tension de sortie C La précision absolue des résistances externes
9. 9

   À quoi correspond la tension d'offset d'entrée d'un amplificateur opérationnel réel ?

   A À la tension minimale nécessaire pour alimenter le circuit B À la chute de tension produite uniquement par la charge de sortie C À la petite tension différentielle requise pour obtenir une sortie nulle
10. 10

    Dans le montage inverseur illustré, pourquoi le nœud de l'entrée inverseuse est-il qualifié de masse virtuelle ?



    A Sa tension reste proche de 0 V sans qu'il soit directement relié à la masse B Il fournit le courant d'alimentation de l'ampli-op C Il est isolé de la contre-réaction
11. 11

    Comment un amplificateur opérationnel est-il généralement configuré pour servir de comparateur simple ?

    A Avec une forte contre-réaction négative fixant un gain unitaire B Sans contre-réaction négative, afin que la sortie bascule selon le signe de la différence d'entrée C Avec ses deux entrées reliées en permanence à la sortie
12. 12

    Un ampli-op possède un produit gain-bande de 1 MHz. Utilisé en montage non-inverseur avec un gain en boucle fermée de 10, quelle bande passante approximative peut-on attendre ?

    A 10 kHz B 1 MHz C 100 kHz
13. 13

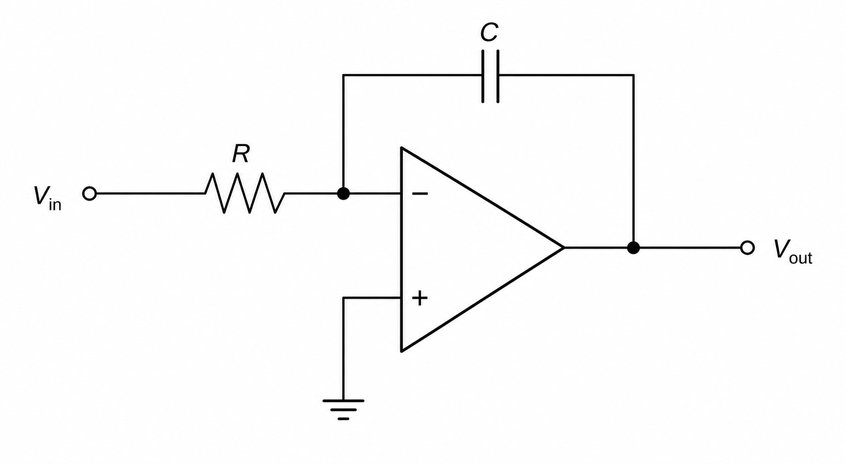

    Quelle association de composants caractérise l'intégrateur inverseur idéal illustré ?



    A Une résistance à l'entrée et un condensateur dans la contre-réaction B Un condensateur à l'entrée et une résistance dans la contre-réaction C Deux résistances sans composant réactif
14. 14

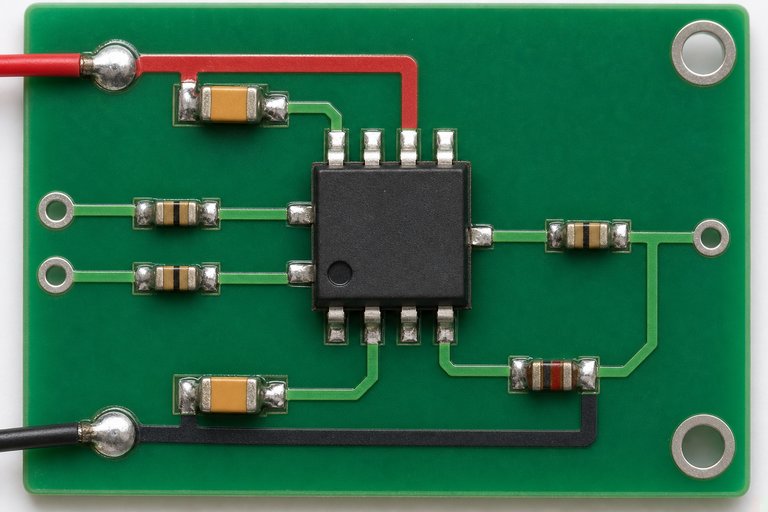

    Pour limiter les perturbations haute fréquence sur l'alimentation d'un ampli-op, où faut-il placer les condensateurs de découplage ?



    A À l'extrémité des pistes, aussi loin que possible du circuit B Au plus près des broches d'alimentation de l'ampli-op C En série avec chacune des entrées de signal
