Maîtriser le bus I²C avec Arduino

Audio automatique activé : les prochaines questions seront lues quand vous cliquerez sur Continuer.

1. 1

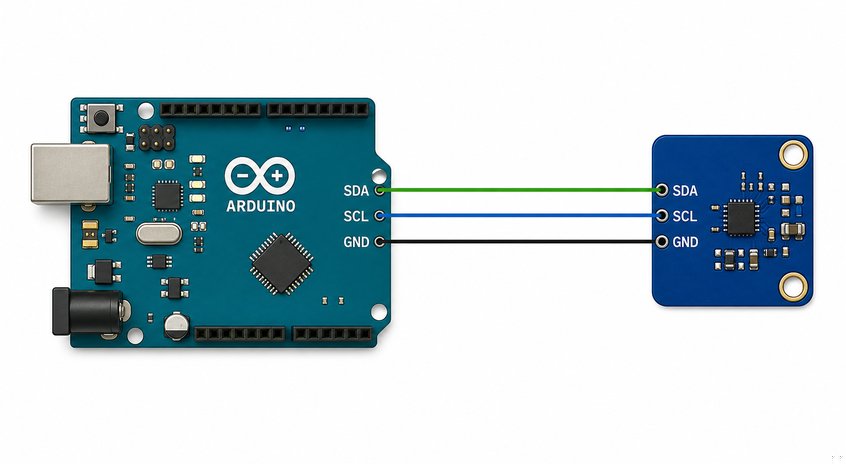

   Quelles sont les deux lignes de signal utilisées par un bus I²C ?



   A SDA pour les données et SCL pour l’horloge B MOSI pour les données et SCK pour l’horloge C TX pour l’émission et RX pour la réception
2. 2

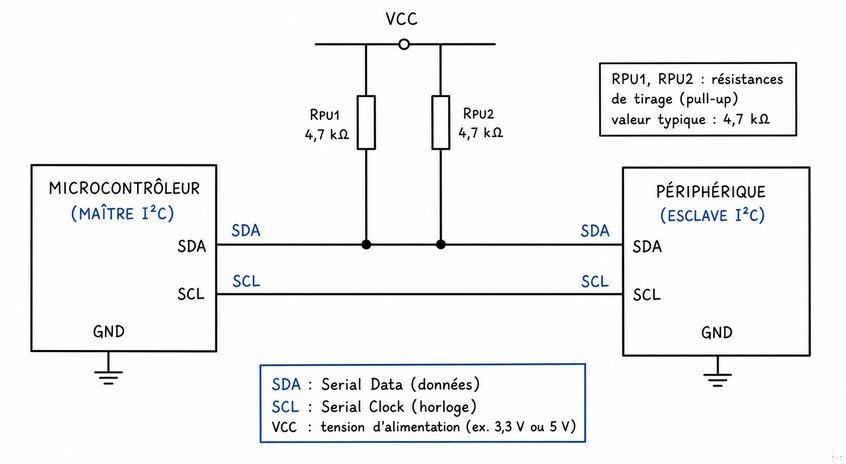

   Pourquoi les lignes SDA et SCL nécessitent-elles généralement des résistances de tirage vers la tension d’alimentation ?



   A Pour limiter la fréquence du processeur Arduino B Pour ramener les lignes à l’état haut lorsque aucun composant ne les force à l’état bas C Pour convertir les données parallèles en données série
3. 3

   Dans une configuration I²C classique avec Arduino, quel composant déclenche les échanges et produit normalement le signal d’horloge ?

   A La résistance de tirage B Tous les périphériques simultanément C Le contrôleur maître
4. 4

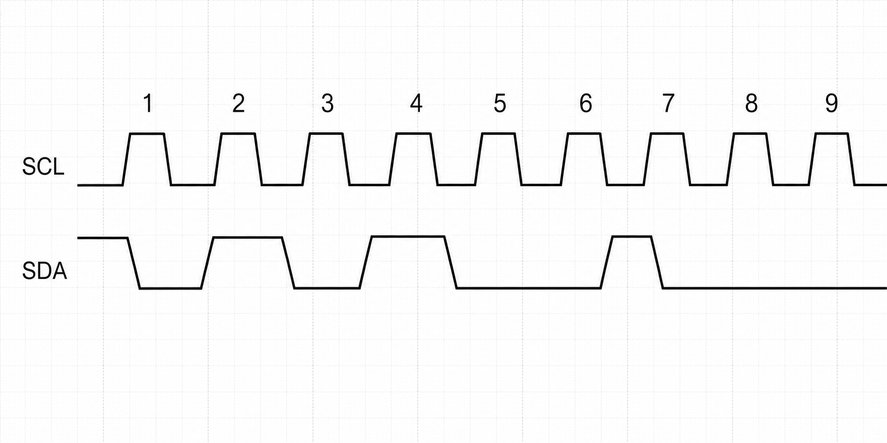

   Sur une trame I²C, comment un périphérique acquitte-t-il correctement un octet reçu ?



   A Il maintient SDA à l’état bas pendant la neuvième impulsion d’horloge B Il maintient SDA à l’état haut pendant huit impulsions supplémentaires C Il inverse la fréquence de SCL après le bit d’arrêt
5. 5

   Avec la bibliothèque Wire, quelle valeur renvoyée par Wire.endTransmission() indique une transmission réussie ?

   A 1 B 0 C -1
6. 6

   Quelle séquence permet de sélectionner un registre puis de le lire sans libérer le bus entre les deux opérations ?

   A Wire.requestFrom(), puis digitalRead(), puis Wire.begin() B Wire.begin(), puis analogRead(), puis Wire.end() C Écriture du numéro de registre, endTransmission(false), puis requestFrom()
7. 7

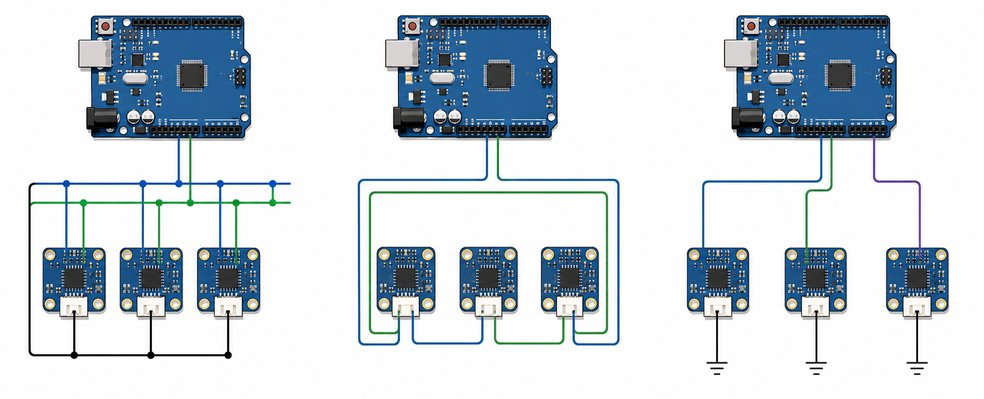

   Quelle topologie de câblage convient le mieux à un bus I²C court reliant plusieurs modules ?



   A Tous les modules partagent les mêmes lignes SDA, SCL et une masse commune B Chaque module est placé en série sur une boucle de données unique C Chaque module reçoit une ligne SDA indépendante sans masse commune
8. 8

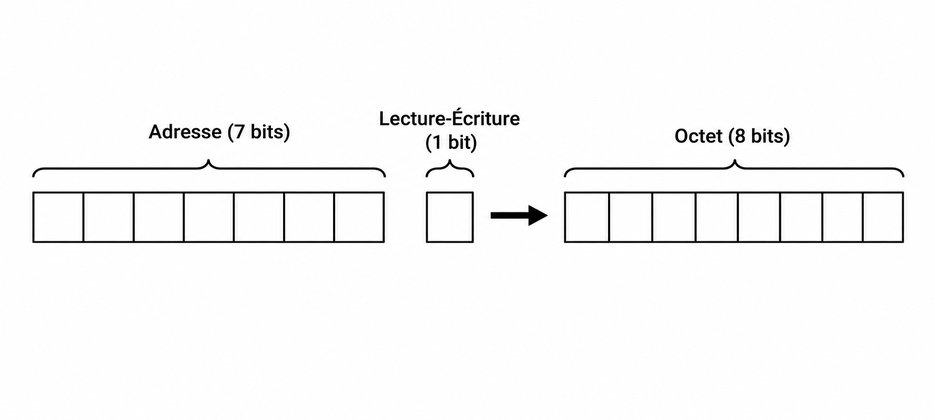

   Un périphérique possède l’adresse I²C 7 bits 0x3C. Quel octet d’adresse apparaît sur le bus lors d’une lecture ?



   A 0x78 B 0x79 C 0x3D
9. 9

   Quelle est la fréquence maximale nominale du mode standard I²C ?

   A 10 kHz B 400 kHz C 100 kHz
10. 10

    Sur un bus I²C à plusieurs maîtres, quand un maître perd-il l’arbitrage ?

    A Lorsqu’il tente d’émettre un niveau haut sur SDA mais observe un niveau bas B Lorsqu’il émet un niveau bas et observe également un niveau bas C Dès qu’il reçoit un acquittement du périphérique
11. 11

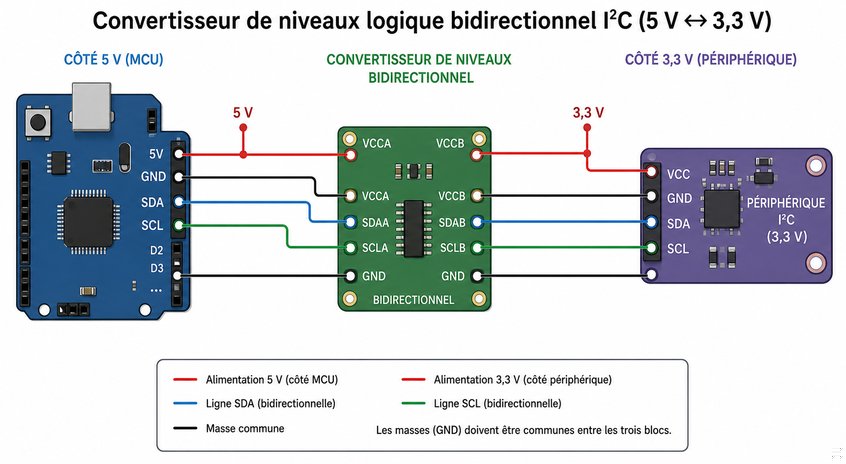

    Comment relier de manière sûre un Arduino 5 V à un périphérique I²C qui n’accepte que des signaux de 3,3 V ?



    A Ajouter seulement une résistance en série sur SCL B Utiliser un convertisseur de niveaux bidirectionnel adapté à SDA et SCL C Relier directement les lignes et augmenter leur fréquence
12. 12

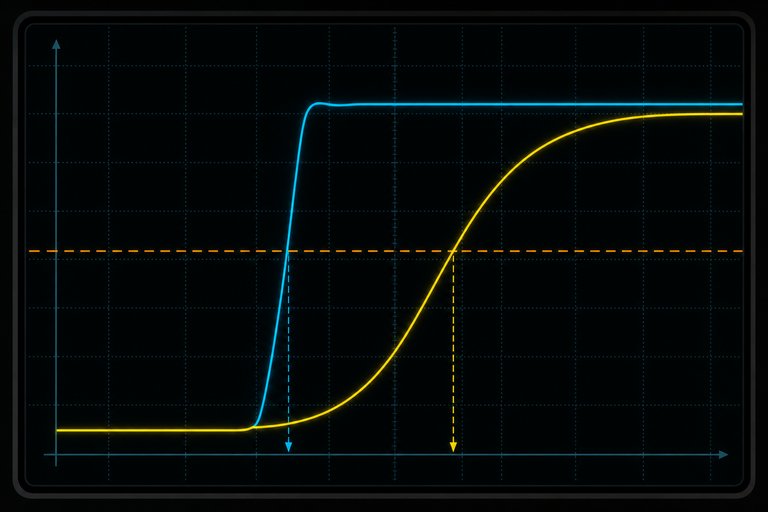

    Quel symptôme est typique de résistances de tirage trop élevées sur un bus présentant une forte capacité électrique ?



    A Des fronts descendants trop lents uniquement B Une augmentation automatique de la tension d’alimentation C Des fronts montants trop lents pouvant empêcher la détection d’un niveau haut
13. 13

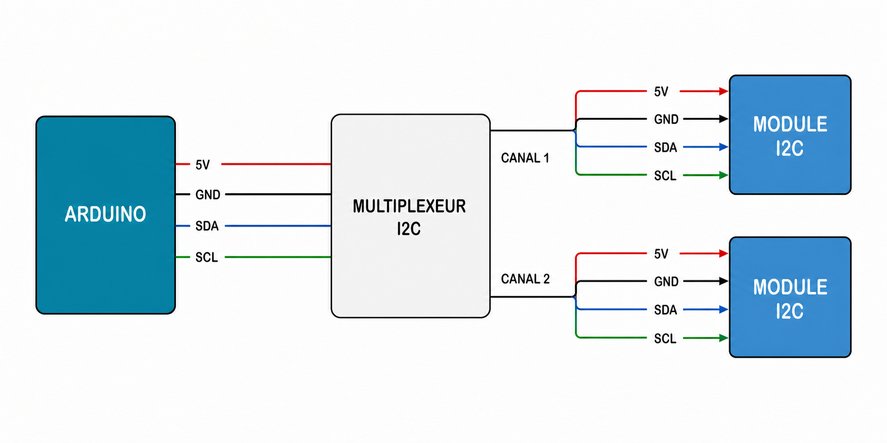

    Deux périphériques I²C possèdent la même adresse fixe et doivent être utilisés sur un seul Arduino. Quelle solution est appropriée ?



    A Employer un multiplexeur I²C pour les placer sur des canaux distincts B Ajouter leurs adresses pour créer une adresse commune C Inverser SDA et SCL sur le second périphérique
14. 14

    Que signifie l’étirement d’horloge, ou clock stretching, en I²C ?

    A Le maître augmente temporairement la fréquence de SCL B Un périphérique maintient SCL à l’état bas pour demander plus de temps C Le maître remplace le signal SCL par un signal PWM
