Cuestionario práctico sobre la reparación del puerto USB-C de un smartphone. Evalúa la inspección del conector, el reconocimiento de contactos, la detección de cortocircuitos, la retirada mediante calor, el cuidado de las pistas, la microsoldadura y las verificaciones posteriores. Incluye situaciones visuales similares a las que se encuentran durante una reparación real.
Responde las preguntas a continuación y revisa la explicación de cada respuesta.
0/18 respondidas
Audio automático activado: las próximas preguntas se leerán al hacer clic en Seguir.
La inspección y la prueba con accesorios conocidos permiten descartar suciedad, contactos deformados o un cable defectuoso antes de efectuar una sustitución innecesaria.

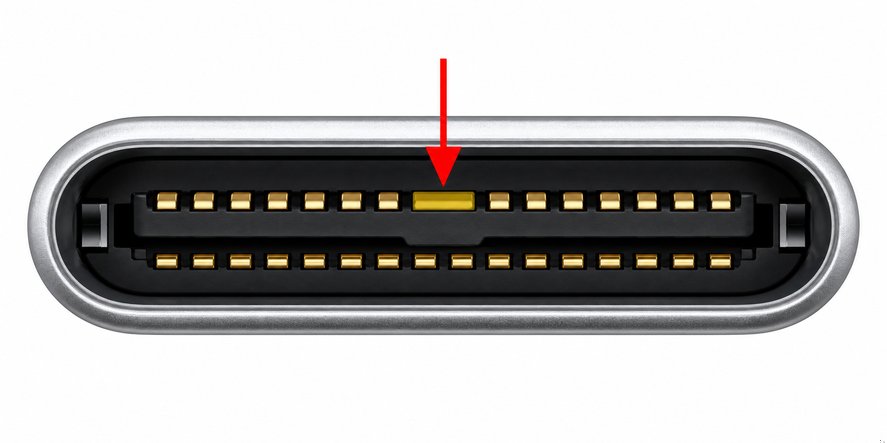

Los contactos CC permiten detectar la conexión y la orientación del cable. También participan en la comunicación sobre la corriente disponible y en la negociación USB Power Delivery.
Desconectar la batería evita que la placa permanezca energizada durante la manipulación y reduce el riesgo de cortocircuitos, daños en circuitos integrados y activaciones accidentales.

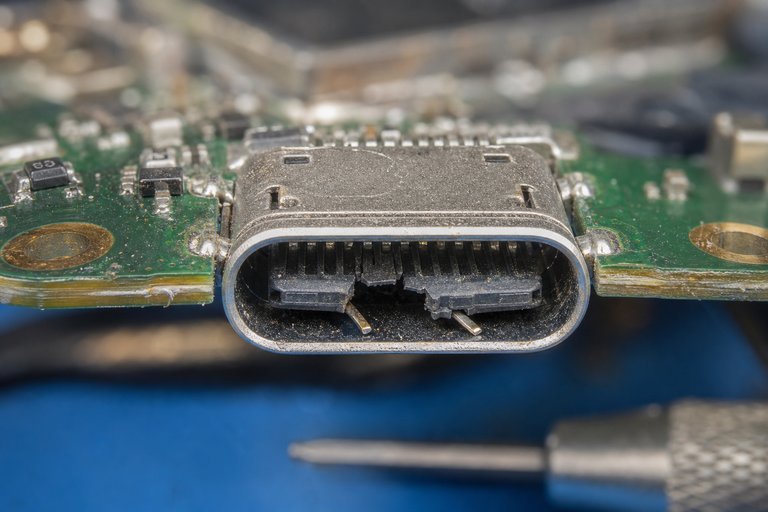

Una lengüeta rota o contactos deformados comprometen la alineación y pueden causar cortocircuitos. La limpieza no corrige el daño estructural, por lo que corresponde reemplazar el puerto.

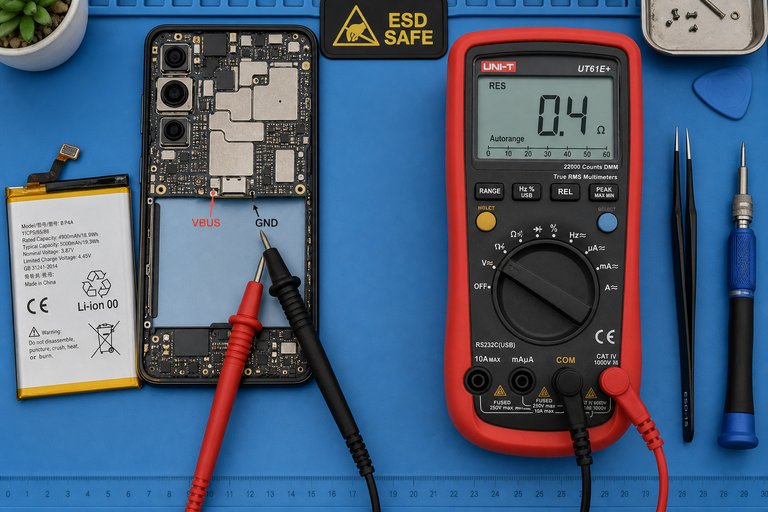

Una resistencia persistentemente cercana a cero entre VBUS y tierra sugiere un cortocircuito. Deben revisarse el puerto, los condensadores y la etapa de entrada antes de alimentar la placa.
Los ajustes dependen de la placa, la aleación, la boquilla y el precalentamiento. El menor nivel eficaz ayuda a evitar delaminación, deformaciones y desplazamiento de componentes cercanos.

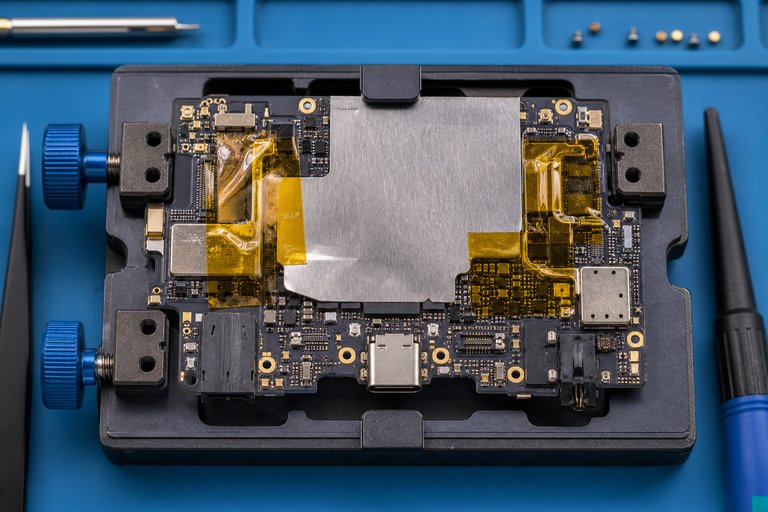

La cinta resistente al calor y las barreras adecuadas limitan el calentamiento de conectores plásticos, micrófonos, cámaras y otros elementos sensibles próximos a la zona de trabajo.
La soldadura fresca y el flux mejoran la humectación y la transmisión del calor. Una aleación apropiada también puede facilitar la fusión del material presente y hacer más controlada la retirada.
La combinación de calor excesivo, fricción y presión puede debilitar el adhesivo del cobre y levantar pads. La malla debe emplearse con flux, temperatura controlada y movimientos suaves.

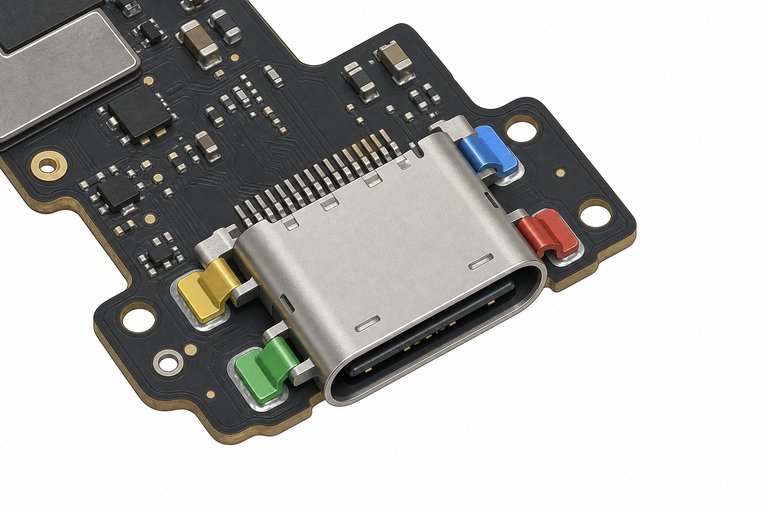

Las pestañas grandes fijan mecánicamente el conector y suelen unirse a tierra. Absorben gran parte del esfuerzo producido al insertar, retirar o mover el cable.
Un puente de soldadura entre VBUS y tierra puede provocar daños al energizar el equipo. La medición previa permite detectar el problema antes de conectar la batería o el cargador.
USB-C debe funcionar en ambas orientaciones. Si solo funciona en una, puede existir suciedad, desgaste, una soldadura deficiente o una pista dañada asociada con CC1, CC2 u otros contactos duplicados.

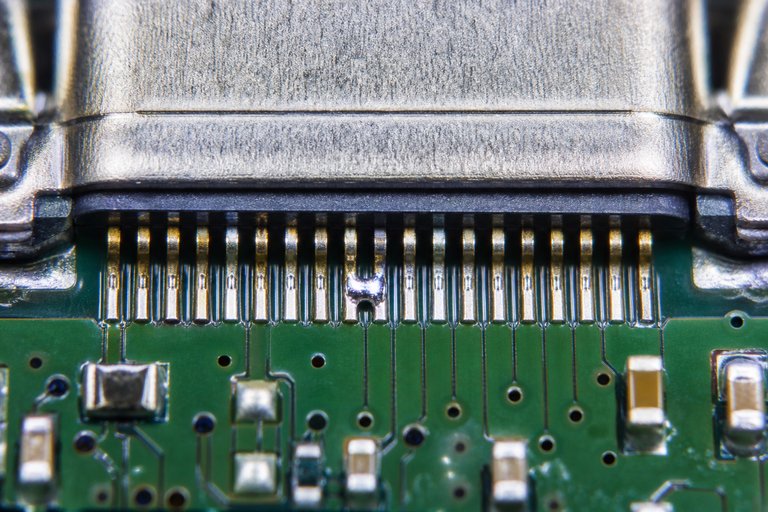

La unión metálica entre contactos adyacentes es un puente de soldadura. Debe retirarse con flux y una técnica controlada, verificando después que no exista continuidad indebida.

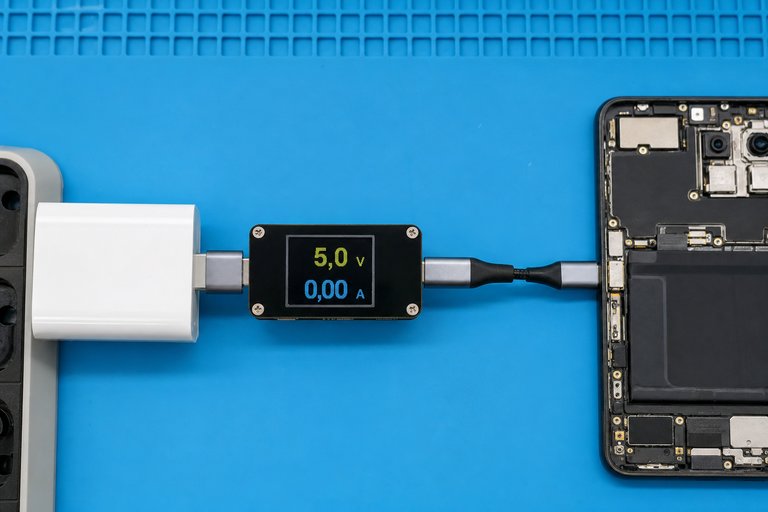

La lectura indica que el cargador entrega tensión, pero no circula corriente apreciable. Aún se debe localizar la causa, que puede estar en el puerto, VBUS, la batería o el circuito de carga.
Un puerto desalineado o mal anclado soportará incorrectamente la inserción del cable y puede arrancar pistas. Debe quedar nivelado, inmóvil y con todas las fijaciones bien humectadas.

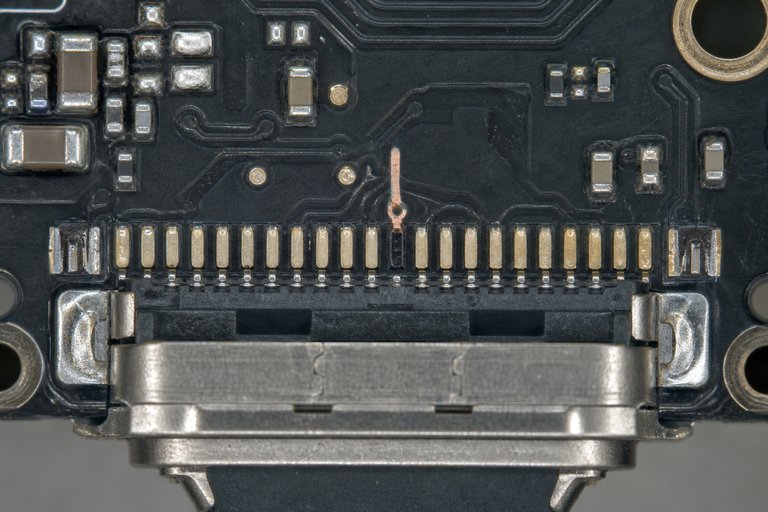

Si el pad se ha perdido, puede reconstruirse la conexión siguiendo su pista y usando un conductor fino. El puente debe fijarse, aislarse y comprobarse para evitar movimiento o cortocircuitos.
El alcohol isopropílico de alta pureza y un cepillo compatible eliminan residuos sin dañar normalmente la placa. La batería debe permanecer desconectada y la zona debe secarse antes de energizar.
Una validación completa confirma carga en ambas orientaciones, consumo coherente, comunicación de datos y estabilidad física. Vigilar la temperatura también ayuda a detectar cortocircuitos o pérdidas anormales.
